Руководство по установке
monitoraudio.co.uk
monitoraudio.co.uk
monitoraudio.co.uk
Введение
Акустические системы серии CWT прекрасно взаимодейтсвуют с колонками Monitor Audio других модельных
рядов – как встраиваемых, так и традиционной компоновки. Наши глубокие знания и многолетний опыт в области
разработки High End и Hi-Fi-акустики позволили создать колонки, отличающиеся великолепным качеством
воспроизведения и высочайшей надёжностью.
Акустика серии CWT предоставляет возможность установки в стену или потолок. Эти колонки реализуют концепцию
«гармоничной инсталляции», великолепно вписываясь в любой интерьер, благодаря круглым или квадратным
готовым для окрашивания решёткам. Благодаря использованию инновационных технологий, модели CWT удачно
сочетают высокую динамику и широкий частотный диапазон, что позволят использовать их для решения самого
широкого круга задач. СЧ/НЧ-динамики моделей CWT 140, 160 и 180 выполнены по технологии MMP® II, и они
прекрасно сочетаются с патентованным купольным твитером C-CAM®, верхний предел частотного диапазона
которого лежит за пределами восприятия человеческого слуха. Поворотный блок ВЧ-динамика позволяет
минимизировать возможные искажения в случае установки колонок близко к вертикальному или горизонтальному
углу помещения. Надёжная конструкция кроссовера гарантирует чистоту и детальность воспроизведения.
Монтажная глубина для всех моделей – менее 100 мм, что позволяет устанавливать колонки внутри стен небольшой
толщины. Объединив корзину динамика с шасси, наши инженеры сумели уменьшить внешние габариты колонок
примерно на четверть по сравнению с моделями других производителей, сохранив при этом неизменным диаметр
диффузора. Защитные решётки крепятся с помощью неодимовых магнитов, существенно упрощая процесс
монтажа и обслуживания. Стиль помещения можно легко изменить, просто заменив круглую защитную решётку
на квадратную и наоборот!
Особенности
• Динамики диаметром 4”, 6” или 8”
• Круглая и квадратная защитная решётка в комплкте
• Монтажная глубина для всех моделей – менее 100 мм
• Все модели серии CWT оснащены трёхпозиционными фиксаторами системы Tri-Grip, которые обеспечивают
• Диффузоры динамиков СЧ/НЧ изготовлены с применением технологии MMP II®
• Высокочастотный купольный динамик C-CAM® поворачивается на угол 15° от центральной оси в любом
• Аккуратная рамка и защитная решётка сдержанного дизайна позволяют устанавливать колонки серии CWT,
• Магнитное крепление решёток упрощает процесс установки и обслуживания
• Защитные решётки, пригодные для окрашивания, помогут колонкам идеально вписаться в любой интерьер
• Акустические системы серии CWT изготовлены из материалов пониженной воспламеняемости
• Все модели – влаго- и брызгозащитные и могут устанавливаться в помещениях с повышенной влажностью
• Корпуса колонок оснащены пылезащитными крышками для воспрепятствования проникновению строительной
• Для удобства установки предусмотрены монтажные кронштейны (CB4, CB5 или CB6)
• Специальные метки помогают выровнять колонки друг относительно друга
лучший (по сравнению с другими системами крепления) контакт с поверхностью стены или потолка и сокращают время установки. Фиксаторы изготовлены из прочного полимера.
направлении
не нарушая эстетику помещения
пыли
cut out template
How to use this template:
1) Remove the Protective backing from the “low tack”
adhesive tape on rear of this template.
2) Align centre lines.
3) The outside profile is an accurate indication of the speaker box hole required.
4) Draw around the profile, remove template and cut hole.
5) The template can be repositioned a number of times if required.
Diameter: 170mm (6 11/16”)
Оптимальное размещение акустических систем Окрашивание защитных решёток
левая фронтальная АС правая фронтальная АС
центральная АС
0°
22°
30°
левая
боковая АС
пространственного
звучания
90°
правая
боковая АС
пространственного
звучания
110°
135°
левая
тыловая АС
пространственного
звучания
150°
правая
тыловая АС
пространственного
звучания
Установка акустических систем CWT Series
Эти рекомендации справедливы для монтажа в потолок или в стену.
ВНИМАНИЕ: Модели CWT устанавливаются только в гипсокартонные или подвесные потолки и
стены толщиной до 45 мм. Если вы не уверены в своей способности обеспечить надёжную установку
акустических систем, обратитесь за помощью к специалисту.
ВНИМАНИЕ: Убедитесь, что за стеной непосредственно в том месте, где нужно вырезать монтажное
отверстие, не проходят водопроводные трубы, воздуховоды или электрические кабели!

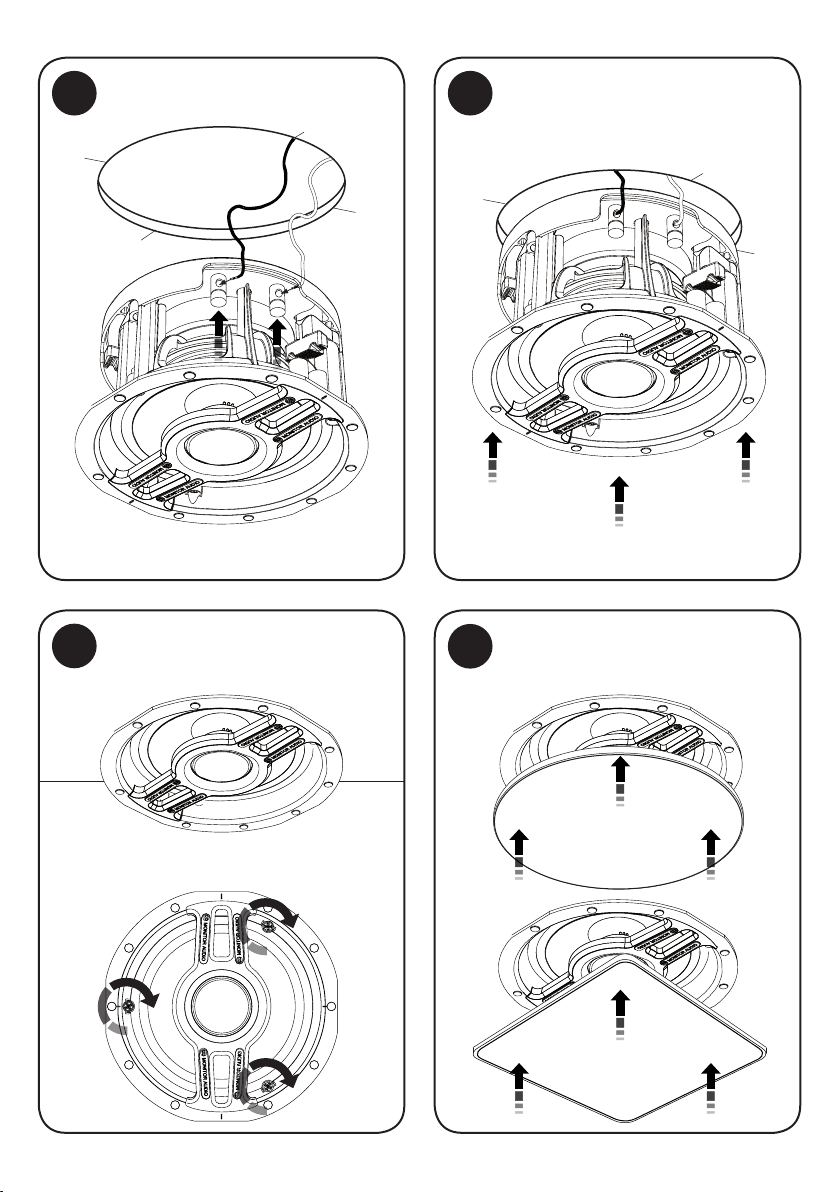

Отметьте контур монтажного
1
отверстия и центральные линии
Проделайте отверстие
2
по нанесённому контуру
Template
Подключите
3
акустические кабели
Вставьте корпус колонки
4
в монтажное отверстие
Затяните три винта
5
системы Tri-Grip
Установите защитные
6
решётки (они крепятся
магнитными защёлками)
Защитные решётки можно красить. Для равномерного окрашивания рекомендуется использовать распылитель.
При окрашивании кистью лучше использовать технику «набивки», а не традиционные мазки. Не берите кистью
чересчур много краски: так вы рискуете закрасить отверстия решётки.
Перед окрашиванием снимите ткань с внутренней части решётки и верните её обратно, когда краска высохнет.
Технические характеристики
Модель CWT 140 (R & S) CWT 160 (R & S) CWT180 (R & S)
Частотный диапазон 75 – 30000 Гц 60 – 30000 Гц 48 – 30000 Гц
Сопротивление 6 Ом 6 Ом 6 Ом
Чувствительность (1 Вт @ 1м ) 85 дБ 88 дБ 90 дБ
Максимальный уровень
звукового давления
Максимальная мощность 50 Вт 70 Вт 120 Вт
Рекомендованная
мощность усилителя
Динамики НЧ: 1 x 4” MMP®II
Тип двухполосная двухполосная двухполосная
Внешние габариты диаметр: 180.2 мм
Глубина корпуса 103.4 мм 102.8 мм 103.3 мм
Диаметр
монтажного отверстия
Монтажная глубина 98.6 мм 99 мм 99.4 мм
Крепление трёхпозиционная
Подключение кабелей позолоченные
Конструкционные
материалы
Вес 1.18 кг 2.1 кг 2.72 кг
Монтажный кронштейн CB4 (розовый) CB5 (голубой) CB6 (пурпурный)
102.8 дБА 107.2 дБА 110.6 дБА
10 – 50 Вт 15 – 70 Вт 30 – 120 Вт
ВЧ: 1 x 25 мм C-CAM®
поворотный золотой
купол
площадь: 176.7 x 176.7 мм
149 мм 170 мм 213 мм
система «Tri Grip®»
зажимные клеммы
Mineral filled ABS
(UL94-V0 rated,
RoHS complient)
НЧ: 1 x 6” MMP®II
ВЧ: 1 x 25 мм C-CAM®
поворотный золотой
купол
диаметр: 204.2 мм
площадь: 199.2 x 199.2 мм
трёхпозиционная
система «Tri Grip®»
позолоченные
зажимные клеммы
Mineral filled ABS
(UL94-V0 rated,
RoHS complient)
площадь: 246.7 x 246.7мм
НЧ: 1 x 8” MMP®II
ВЧ: 1 x 25 мм C-CAM®
поворотный золотой
купол
диаметр: 251.7 мм
трёхпозиционная
система «Tri Grip®»
позолоченные
зажимные клеммы
Mineral filled ABS
(UL94-V0 rated,
RoHS complient)
monitoraudio.co.uk
monitoraudio.co.uk
Monitor Audio Ltd.
Unit 2, 24 Brook Road
Rayleigh, Essex
SS6 7XJ
England
Tel: +44 (0)1268 740580
Fax: +44 (0)1268 740589
Email: info@monitoraudio.co.uk
www.monitoraudio.com
Разработано в Великобритании
© 2011. Версия 1
