Руководство по установке
Особенности акустических систем серии Custom Install Trimless
Все модели оснащены новыми защитными решётками Trimless, которые удерживаются мощными неодимовыми
магнитами и полностью закрывают акустические системы, делая их почти незаметными.
®
Кроме того, все модели оборудованы уникальной крепежной системой Tri-Grip
площадь контактной поверхности, чем другие виды креплений, и не менее трёх точек крепления. Крепления Tri-Grip
изготавливаются из прочного усиленного полимера, обеспечивающего надёжность монтажа.
Для всех моделей могут быть приобретены монтажные кронштейны. Они устанавливаются до крепления
гипсокартонного листа и служат в качестве направляющего приспособления для вырезания.
. Эта система обеспечивает большую
Серия 300
* Низкочастотные головки RST® второго поколения. В акустических системах серии 300 впервые применен
8-дюймовый динамик RST.
* Высокочастотный динамик с позолоченным куполом C-CAM
C-CAM компании Monitor Audio. Усовершенствования обрамления и приводной системы позволили расширить
частотную характеристику до значений, превышающих 30 кГц.
* В моделях LCR используется уникальный поворотный модуль СЧ/ВЧ-звена IDC
позволяющий направлять звук непосредственно в желаемую зону прослушивания. Эти модели имеют типовую
двухполосную конструкцию или конструкцию с фиксированным углом расположения динамика и характеризуются
превосходными рабочими характеристиками и гибкостью.
* Модель FX имеет переключаемый дипольный режим, регулируемый трёхпозиционным переключателем. С его
помощью можно установить бипольный режим (обычный), дипольный режим или режим триггера. При выборе
режима триггера дипольный режим управляется 12-вольтовым триггерным сигналом, подаваемым с
AV-усилителей/ресиверов высокого класса.
* Регуляторы уровня высоких частот, средних частот (кроме модели FX) и компенсации граничной частоты
обеспечивают более широкий диапазон возможных настроек.
®
. Знаменитый 25-миллиметровый позолоченный купол
®
с диапазоном поворота 18°,
Серия 200
* Низкочастотные динамики C-CAM®. Знаменитый C-CAM (алюминиево-магниевый сплав с керамическим
покрытием) – это инновационный сплав, обладающий идеальными механическими свойствами для использования
при изготовлении диффузоров высококачественных акустических систем.
* Высокочастотный динамик с позолоченным куполом C-CAM
позолоченный купол C-CAM компании Monitor Audio. Усовершенствования обрамления и приводной системы
позволили расширить частотную характеристику до значений, превышающих 30 кГц.
* В моделях LCR используется уникальный поворотный модуль СЧ/ВЧ-звена IDC
позволяющий направлять звук непосредственно в желаемую зону прослушивания. Эти модели имеют типовую
двухполосную конструкцию или конструкцию с фиксированным углом расположения динамика и характеризуются
превосходными рабочими характеристиками и гибкостью.
* Модель FX имеет переключаемый дипольный режим, устанавливаемый вручную при помощи переключателя на
передней панели. С его помощью можно установить бипольный (монопольный) или дипольный режим в
зависимости от установленной системы. Этот режим обеспечивает больше возможностей при воспроизведении
фильмов с использованием 7.1-канальной системы.
* Регуляторы уровня высоких частот и компенсации граничной частоты (кроме модели FX) обеспечивают более
широкий диапазон возможных настроек.
®
. В поворотном ВЧ-динамике используется 25-мм
®
с диапазоном поворота 18°,
Серия 100
* Технология изготовления диффузоров MMP® II. Материал диффузора MMPII (полимер с металлической матрицей)
подвергается процессу литья под высоким давлением для получения разных значений толщины в критических
точках геометрии диффузора.
* Высокочастотный динамик C-CAM
оптимальную звуковую картину и широкие возможности установки. Имеется регулятор уровня высоких частот для
регулировки баланса после установки системы.
®
. Новый ВЧ-динамик имеет поворотную конструкцию, обеспечивающую
Окраска решёток
ПРИМЕЧАНИЕ: при необходимости окраски решётки рекомендуем выполнить следующие указания.
1. Снимите защитную сетку диффузора с внутренней стороны решётки.
2. Покрасьте все решётки, требуемые для установки, краской из одной партии (если они все должны быть одного
цвета). Наносить краску удобнее с помощью распылителя. При использовании кисти наносите краску точечно во
избежание заполнения отверстий решётки.
3. После высыхания краски установите запасную защитную сетку диффузора (прилагается) на внутреннюю сторону
решётки.
4. Установите решётку на акустическую систему.
До начала монтажа акустических систем серии Custom Install
ПРЕДУПРЕЖДЕНИЕ. Акустические системы серии Custom Install могут быть установлены только на
гипсокартонный лист или в подвесные потолки (стены) толщиной до 45 мм. Установка в сплошную стену
потребует прорезания пазов и создания каркаса для крепления ножек системы Tri Grip
что сможете обеспечить надёжное и безопасное крепление, то из соображений безопасности не пытайтесь
самостоятельно устанавливать акустические системы, а обратитесь к услугам квалифицированного
специалиста.
ПРЕДУПРЕЖДЕНИЕ. Прежде чем вырезать отверстия для акустических систем, убедитесь, что в стене
в выбранном месте не проходят водопроводные трубы или электрические провода. Работайте осторожно
и избегайте короткого замыкания.
®
. Если вы не уверены,
Предупреждение об опасности излишней затяжки креплений
ВНИМАНИЮ МОНТАЖНИКОВ:
Не затягивайте зажимы системы крепления Tri-Grip слишком сильно. Излишняя затяжка механизма при потолочном
или настенном монтаже акустической системы может привести к повреждению крепёжных элементов акустической
системы и потолка (стены) или повреждению корпуса акустической системы во время установки.
Если вы заметите любое из вышеперечисленных повреждений, это означает, что зажимы Tri-Grip были затянуты
излишне сильно. Отверните крепёжный винт насколько необходимо для устранения деформации, чтобы устройство
прочно соприкасалось с потолком (стеной).
Не превышайте усилия в 5 кгс/см или 0.5 Нм при затяжке винтов креплений Tri-Grip.
При использовании аккумуляторной дрели (шуруповёрта) для установки данного изделия убедитесь, что ограничитель
крутящего момента установлен на минимальное значение для предотвращения излишне сильной затяжки.

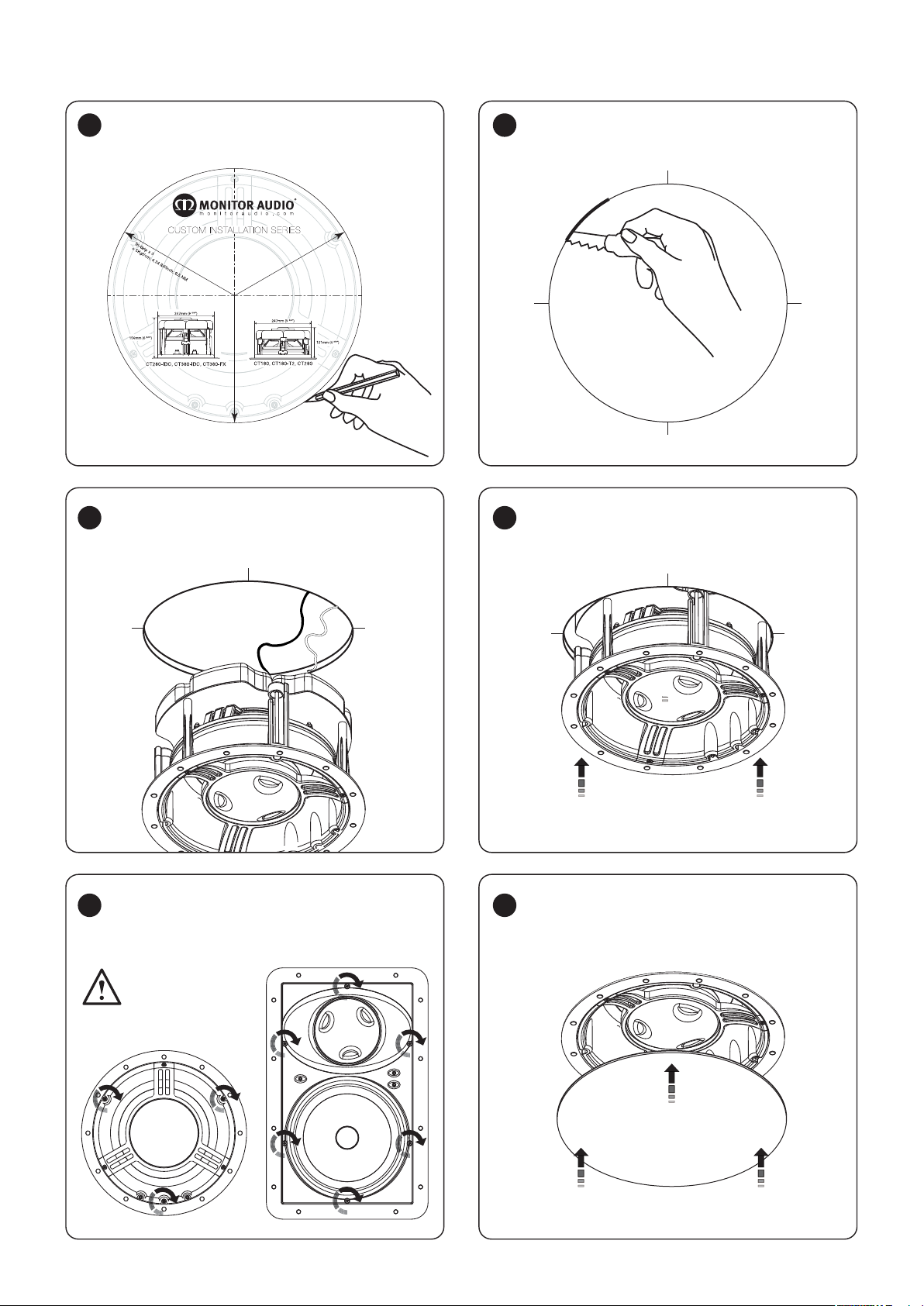

Установка акустических систем CI Trimless
1 Обведите шаблон карандашом и при
необходимости отметьте линии центров
3 Подключите акустические кабели, нажав
на клеммы и закрепив зачищенные
жилы кабеля в отверстии клеммы
2 Вырежьте по контуру монтажное
отверстие
4 Вставьте акустическую систему
в монтажное отверстие
5 Затяните три винта зажимов Tri-Grip (на
потолочных моделях) или шесть винтов
(на моделях, устанавливаемых в стену)
Внимательно
прочтите
предупреждение!
6 Установите решётки – они удерживаются
на месте магнитами
Технические характеристики
Частотный диапазон
Сопротивление
Чувствительность
(1 Вт @ 1 м)
Макс. уровень
звукового давления
Максимальная мощность
Рекомендуемая
мощность усилителя
Динамики
Регуляторы
CT165
60 Гц – 25 кГц
6 Ом
88.5 дБ
107.4 дБА
65 Вт
20 – 65 Вт
НЧ: 1 х 6.5” MMP II
ВЧ: 1 х 1” поворотный
золотой купол C-CAM
Регулятор уровня ВЧ
+3 дБ / 0 дБ / –3 дБ
CT165-T2
60 Гц – 25 кГц
6 + 6 Ом
88.5 дБ
107.9 дБА
65 Вт
20 – 65 Вт
НЧ: 1 х 6.5” MMP II
ВЧ: 2 х 1” поворотный
золотой купол C-CAM
нет
CT180
50 Гц – 25 кГц
6 Ом
90 дБ
111.6 дБА
120 Вт
30 – 120 Вт
НЧ: 1 х 8” MMP II
ВЧ: 1 х 1” поворотный
золотой купол C-CAM
CT180-T2
50 Гц – 25 кГц
6 + 6 Ом
90 дБ
111.6 дБА
120 Вт
30 – 120 Вт
НЧ: 1 х 8” MMP II
ВЧ: 2 х 1” поворотный
золотой купол C-CAM
Регулятор уровня ВЧ
+3 дБ / 0 дБ / –3 дБ
CW165
60 Гц – 25 кГц
6 Ом
88.5 дБ
107.4 дБА
65 Вт
20 – 65 Вт
НЧ: 1 х 6.5” MMP II
ВЧ: 1 х 1” поворотный
золотой купол C-CAM
CW180
50 Гц – 25 кГц
6 Ом
90 дБ
111.6 дБА
120 Вт
30 – 120 Вт
НЧ: 1 х 8” MMP II
ВЧ: 1 х 1” поворотный
золотой купол C-CAM
Габариты
Полная глубина
Размеры монт. отверстия
Установочная глубина
Тип крепления
Материал
Монтажный кронштейн
Вес
Ø 250 мм
118 мм
Ø 211 мм
114 мм
Трёхпозиционное крепление Tri-Grip Шестипозиционное крепление Tri-Grip
Пластик ABS с минеральным наполнителем (антипирен UL V0, соответствует требованиям RoHS)
CB6 (фиолетовый)
1.92 кг 2.08 кг 2.72кг 3 кг 2.21 кг 3.08 кг
Ø 285 мм
125 мм
Ø 247 мм
121 мм
CB8 (зелёный)
370 х 250 мм
89.5 мм
332 х 213 мм
85.5 мм
WB6 (фиолетовый)
441 х 288 мм
97 мм
387 х 234 мм
93 мм
WB8 (зелёный)
CT265
CT265-IDC
CT265-FX
CT280
CT280-IDC
WT265
WT280
WT280-IDC
Частотный диапазон
Сопротивление
Чувствительность
(1 Вт @ 1 м)
Макс. уровень
звукового давления
Макс. мощность
Рекомендуемая
мощность усилителя
Динамики
Регуляторы
60 Гц – 30 кГц
6 Ом
88.5 дБ
108 дБА
75 Вт
20 – 65 Вт
НЧ: 1 х 6.5” C-CAM
ВЧ: 1 х 1”
поворотный
золотой купол
C-CAM
Регулятор уровня ВЧ +3 дБ / 0 дБ / –3 дБ
Регулятор компенсации граничной частоты
60 Гц – 30 кГц
6 Ом
88.5 дБ
108 дБА
85 Вт
20 – 85 Вт
Поворотный
модуль IDC
НЧ: 1 х 6.5” C-CAM
СЧ: 1 х 4“ C-CAM
RST
ВЧ: 1 х 1”
золотой купол
C-CAM
60 Гц – 30 кГц
6 Ом
88.5 дБ
108 дБА
85 Вт
20 – 85 Вт
НЧ: 1 х 6.5” C-CAM
ВЧ: 2 х 1”
фиксированный
угол поворота
золотой купол
C-CAM
Регулятор уровня ВЧ
+3 дБ / 0 дБ / –3 дБ
Свич Bi Pole / Di Pole
50 Гц – 30 кГц
6 Ом
90 дБ
111.6 дБА
120 Вт
30 – 120 Вт
НЧ: 1 х 8” C-CAM
ВЧ: 1 х 1”
поворотный
золотой купол
C-CAM
50 Гц – 30 кГц
6 Ом
90 дБ
111.6 дБА
120 Вт
30 – 120 Вт
Поворотный
модуль IDC
НЧ: 1 х 8” C-CAM
СЧ: 1 х 4“ C-CAM
RST
ВЧ: 1 х 1”
золотой купол
C-CAM
Регулятор уровня ВЧ +3 дБ / 0 дБ / –3 дБ
Регулятор компенсации граничной частоты
55 Гц – 30 кГц
6 Ом
88.5 дБ
107.4 дБА
65 Вт
20 – 65 Вт
НЧ: 1 х 6.5” C-CAM
ВЧ: 1 х 1”
поворотный
золотой купол
C-CAM
45 Гц – 30 кГц
6 Ом
90 дБ
111.6 дБА
120 Вт
30 – 120 Вт
НЧ: 1 х 8” C-CAM
ВЧ: 1 х 1”
поворотный
золотой купол
C-CAM
45 Гц – 30 кГц
6 Ом
90 дБ
111.6 дБА
120 Вт
30 – 120 Вт
Поворотный
модуль IDC
НЧ: 1 х 8” C-CAM
СЧ: 1 х 4“ C-CAM
RST
ВЧ: 1 х 1”
золотой купол
C-CAM
Габариты
Полная глубина
Размеры
монт. отверстия
Установочная глубина
Тип крепления
Материал
Монтажный
кронштейн
Вес
Ø 250 мм
118 мм
Ø 211 мм
114 мм
CB6 (фиолетовый)
2.04 кг 2.54 кг 2.08 кг 2.8 кг 3.42 кг 2.26 кг 3.1 кг 3.6 кг
153 мм
149 мм
Трёхпозиционное крепление Tri-Grip Шестипозиционное крепление Tri-Grip
Пластик ABS с минеральным наполнителем (антипирен UL V0, соответствует требованиям RoHS)
125 мм
121 мм
Ø 285 мм
160 мм
Ø 247 мм
156 мм
CB8 (зелёный)
370 х 250 мм
89.5 мм
332 х 213 мм
85.5 мм
WB6 (фиолетовый)
441 x 288 мм
97.5 мм
387 x 234 мм
93 мм
WB8 (зелёный)
CT380-IDC
CT380-FX
WT380-IDC
Частотный диапазон
Сопротивление
Чувствительность (1 Вт @ 1 м)
Макс. уровень звукового давления
Максимальная мощность
Рекомендуемая
мощность усилителя
Динамики
Регуляторы
45 Гц – 30 кГц
6 Ом
90 дБ
112 дБА
150 Вт
40 – 150 Вт
Поворотный
модуль IDC
НЧ: 1 х 8” C-CAM RST
СЧ: 1 х 4“ C-CAM RST
ВЧ: 1 х 1” золотой купол C-CAM
Регулятор уровня ВЧ
+3 дБ / 0 дБ / –3 дБ
Регулятор компенсации
граничной частоты
45 Гц – 30 кГц
6 Ом
90 дБ
111.6 дБА
120 Вт
30 – 120 Вт
НЧ: 1 х 8”
C-CAM RST
ВЧ: 2 х 1”
фиксированный
угол поворота
золотой купол
C-CAM
Регулятор уровня ВЧ
+3 дБ / 0 дБ / –3 дБ
Свич Bi Pole / Di Pole
Триггерное переключение 12 В
45 Гц – 30 кГц
6 Ом
90 дБ
112 дБА
150 Вт
40 – 150 Вт
Поворотный
модуль IDC
НЧ: 1 х 8” C-CAM RST
СЧ: 1 х 4“ C-CAM RST
ВЧ: 1 х 1” золотой купол C-CAM
Регулятор уровня ВЧ
+3 дБ / 0 дБ / –3 дБ
Регулятор уровня CЧ
+3 дБ / 0 дБ / –3 дБ
Регулятор компенсации
граничной частоты
Габариты
Полная глубина
Размеры монт. отверстия
Установочная глубина
Тип крепления
Материал
Монтажный кронштейн
Вес
Ø 285 мм
160 мм
Ø 247 мм
156 мм
Трёхпозиционное крепление Tri-Grip
Пластик ABS с минеральным наполнителем (антипирен UL V0, соответствует требованиям RoHS)
CB8 (зелёный)
3.64кг 3.2 кг 4.1 кг
Шестипозиционное крепление Tri-Grip
441 x 288 мм
101.5 мм
387 x 234 мм
97.5 мм
WB8 (зелёный)
Monitor Audio Ltd.
24 Brook Road
Rayleigh, Essex
SS6 7XJ
England
Tel: +44 (0)1268 740580
Fax: +44 (0)1268 740589
Email: info@monitoraudio.co.uk
www.monitoraudio.com
Разработано в Великобритании
© 2012. Версия 1
Loading...
