руководство по эксплуатации
Bronze Series96
Содержание
Введение 98
Установка оснований 99
Шипы и ножки 99
Настройка 100
Настройка Bronze FX 101
Крепление Bronze FX к стене 103
Подключение акустических кабелей 103
Варианты подключения 104
РУССКИЙ
Размещение колонок в стереосистеме 100
Размещение колонок в системе домашнего кинотеатра 100
Подключение зачищенного кабеля 103
Разъёмы типа «банан» 103
Подключение к одной паре клемм 104
Схема Bi-Wiring 104
Схема Bi-Amping 104
Защитные решётки 105
Заглушки для портов фазоинвертора 105
Техническиe характеристики 106
Информация для пользователя 107
monitoraudio.com 97
Введение
Модели серии Bronze – недорогие акустические системы производства Monitor Audio. Сочетая в себе
лучшие черты своих прославленных предшественниц и передовые технические решения, применяемые
в элитной серии Silver и флагманской серии Platinum, новые АС намного превосходят конкурентов.
Точное компьютерное моделирование в сочетании с улучшенными материалами
и конструктивными решениями вывели наши колонки на новую ступень. Серия Bronze унаследовала
поразительно точное, естественное и динамичное звучание своей предшественницы Bronze BX, по
своему качеству превосходящее возможности многих более дорогих моделей от конкурирующих
производителей.
Разработчики позаботились и о том, чтобы модели этой серии впечатляли внешним
видом, а наши инженеры добились потрясающей верности воспроизведения звука
в сочетании с привлекательным гармоничным дизайном.
Великолепная виниловая отделка моделей серии Bronze роскошно смотрится
в любом помещении, а их сдержанная элегантность скрывает продуманную эргономичность конструктивных решений – таких, как многокамерные структуры корпусов оптимизирующие
работу динамиков, высококачественные разъёмы, упрощающие подключение, безупречные схемы
передачи сигналов. Специальные опоры изготовленные на прецизионно точных станках, обеспечивают
исключительную устойчивость.
Bronze Series98
Установка оснований
(только для Bronze 5 и Bronze 6)
Основания, фиксирующиеся болтами, входящими в комплект поставки, улучшают акустические
характеристики и устойчивость АС.
Убедитесь, что на полу нет острых предметов,
которые могут повредить корпус АС. Переверните
корпус вверх дном. Поместите основание на
корпус и совместите отверстия в основании со
втулками в корпусе. Привинтите основание болтами
к корпусу. Убедитесь, что основание прочно
удерживается на корпусе. Прежде, чем вернуть
колонку в нормальное положение, прикрепите
к основанию опорные ножки или шипы.
Шипы и ножки
К напольным моделям прилагаются
опорные шипы и резиновые ножки. Шипы используются на полах с ковровым
покрытием, а ножки – на твёрдых полах.
Шипы ввинчиваются в резьбовые втулки в нижней части основания. Как
вариант, шипы можно прикрепить непосредственно к днищу корпуса.
Позаботьтесь о том, чтобы в местах установки акустических систем не были
проложены кабели.
РУССКИЙ
ПРИМЕЧАНИЕ: установка колонок без оснований уменьшает их устойчивость.
Если акустические системы будут установлены на твёрдом полу, то рекомендованные для такого
варианта размещения резиновые ножки нужно просто вдавить в те же втулки, которые в первом случае
были бы заняты шипами.
monitoraudio.com 99
Настройка
Размещение колонок в стереосистеме
В стереосистеме место прослушивания и колонки должны образовывать равносторонний треугольник.
АС должны располагаться на расстоянии примерно 1.8 – 3 м друг от друга. В идеальном случае они
должны отстоять на 20 – 45 см от задней и на 1 м – от боковых стен.
При настройке настоятельно рекомендуем поэкспериментировать, поскольку оптимальные
характеристики звучания индивидуальны и зависят от конкретных условий прослушивания и личных
предпочтений. Если, например, на слух недостаточно баса, попробуйте переместить колонки ближе к
стене. Если же бас чрезмерен, сделайте наоборот. Кроме того, прочтите информацию, касающуюся
заглушек фазониверторных портов (стр. 105). Если утрачен стереообраз, попробуйте немного развернуть
колонки «внутрь» вышеописанного треугольника. Звук должен восприниматься как исходящий из
центральной точки между акустическими системами, а не из самих акустических систем.
Размещение колонок в системе домашнего кинотеатра
На иллюстрациях показаны варианты оптимального расположения и рекомендуемые конфигурации
помещения для прослушивания и просмотра аудио/видеоконтента.
Фронтальные и в некоторых случаях тыловые акустические системы в идеальном слу-чае должны
располагаться на расстоянии примерно 1.8 – 2.5 м друг от друга и как минимум – в 25 см от стены.
Если звук перенасыщен басами или слышен низкочастотный гул, попробуйте пере-местить колонки на
небольшие расстояния от стен или изменить настройки частоты среза. Кроме того, попытайтесь изменить
положение сабвуфера и вставить в фазоин-верторные порты прилагаемые заглушки (см. стр. 105).
АС центрального канала серии Bronze должна, находясь в поле зрения, быть направлена прямо на
слушателя и находиться примерно на высоте его ушей. Если она находится ниже или выше уровня
ушей, воспользуйтесь небольшими резиновыми опорами (входят в комплект поставки), чтобы немного
наклонить АС.
АС Bronze FX должны быть расположены в соответствии с приведёнными далее иллюстрациями
примерно на 60 см выше уровня ушей слушателя.
ПРИМЕЧАНИЕ: Если используются две пары Bronze FX в 7.1-канальной системе,
задайте для правой тыловой АС пространственного звучания установку «Right», а
для левой — установку «Left». Для боковых АС пространственного звучания в этом
случае задаются установки «Right» для левой и «Left» для правой. Это необходимо
для правильного фазирования высокочастотных динамиков.
Bronze Series100
Настройка Bronze FX
LEFT
Di-Pole
Bi-Pole
RIGHT
Di-Pole
Bi-Pole
Di-Pole
Bi-Pole
Di-Pole
Bi-Pole
90-110°
22-30°
Bronze FX – парные колонки, выполняющие в соответствии со своими маркировками функции правого
(«Right») и левого («Left») каналов воспроизведения звука. Их можно настроить на бипольный (обычный)
или дипольный режим работы. По умолчанию выбран бипольный режима.
В бипольном режиме все динамики работают синфазно. Такая схема предусмотрена на случай
использования акустических систем Bronze FX в качестве в качестве тыловых или боковых в типовой
5.1-канальной конфигурации либо, как альтернативный вариант, в 7.1-канальной конфигурации без
второй пары Bronze FX.
В дипольном режиме твитеры, направленные вперёд, не совпадают по фазе с другим твитером и СЧ/
НЧ-динамиком. Такая конфигурация лучше всего подходит для использования двух пар FX в составе
7.1-канальной системы. Помните, что эти колонки выполняют функции левого и правого каналов. Если
они используются в 7.1-канальной системе, правильность их расположения имеет первостепенное
значение (см. стр. 100 и далее).
ПРИМЕЧАНИЕ: Перед переключением Bronze FX из бипольного режима в дипольный
обязательно выключите усилитель. Это предохранит от повреждения усилитель и
акустические системы.
РУССКИЙ

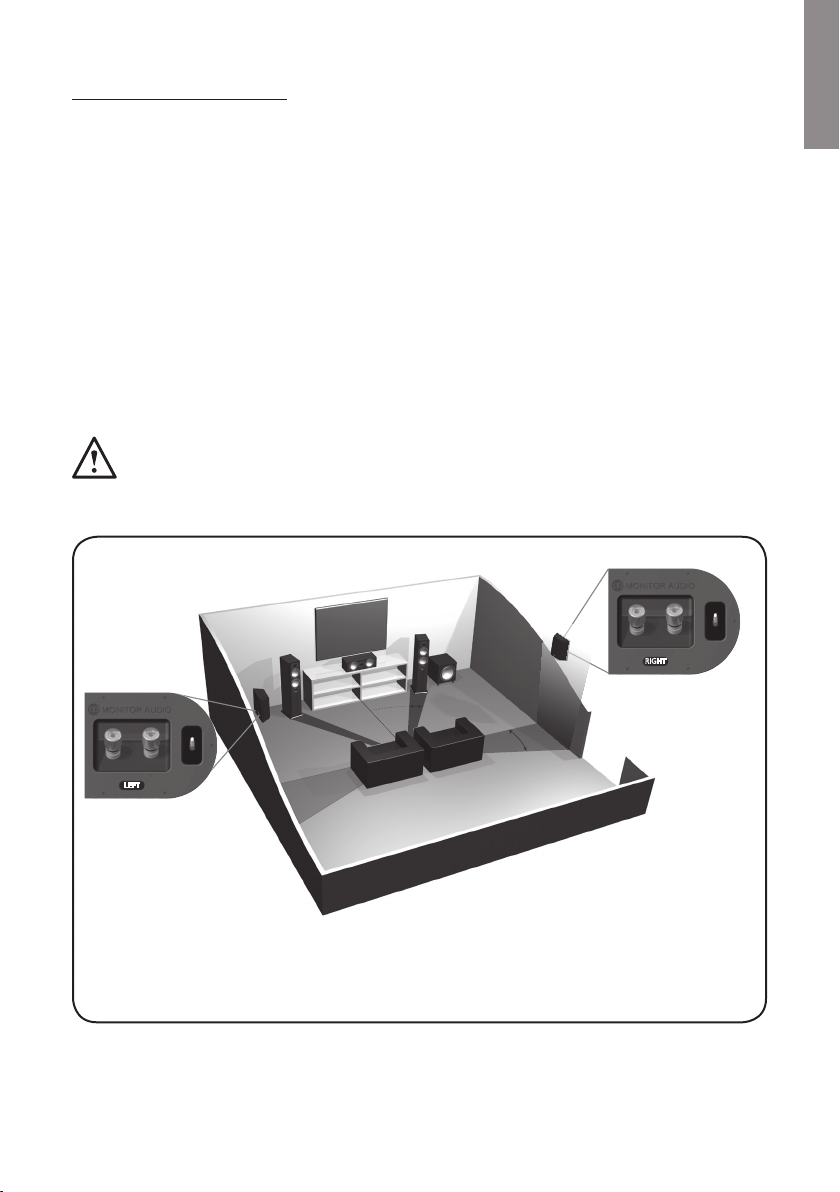

Система 5.1 с колонками пространственного звучания на боковых стенах (также можно использовать
полочные АС на стойках или напольные АС)
monitoraudio.com 101
Di-Pole
Bi-Pole
Di-Pole
Bi-Pole
RIGHT
Di-Pole
Bi-Pole
RIGHT
Di-Pole
Bi-Pole
LEFT
LEFT
135-150°
90-110°
22-30°
RIGHT
Di-Pole
Bi-Pole
LEFT
Di-Pole
Bi-Pole
Di-Pole
Bi-Pole
Di-Pole
Bi-Pole
22-30°
135-150°
Система 5.1 с колонками
пространственного звучания
на задней стене (также можно
использовать полочные АС на стойках или
напольные АС)
Система 7.1 с олонками
пространственного
звучания на боковых и
задней стенах (также можно
использовать полочные АС на
стойках или напольные АС, помните
о необходимости правильного размещения
правой и левой колонок)
Bronze Series102
Крепление Bronze FX к стене
ОСТОРОЖНО: Выберите место размещения Bronze FX и определите конструкцию стены. Если
вы не уверены, что способны выполнить надёжное крепление колонок самостоятельно,
воспользуйтесь услугами квалифицированного специалиста.
ОСТОРОЖНО: Убедитесь, что в местах крепления колонок в стене не проходят водопроводные
трубы или электрические кабели. Работайте на безопасной стремянке. Не натягивайте провода.
Шурупы и дюбели для крепления Bronze FX к стене не входят в комплект поставки. Используйте
только соответствующие типу конструкции стены крепёжные элеметны.
Для крепления Bronze FX к стене рекомендуем использовать монтажный шаблон, входящий в комплект
поставки.
Подключение акустических кабелей
Подключение зачищенного кабеля
Отвинтите винтовую клемму и пропустите зачищенный конец кабеля через сквозное отверстие. Затяните
клемму, чтобы зафиксировать кабель.
Разъёмы типа «банан»
Снимите с клемм красную и чёрную пластиковые заглушки и вставьте разъёмы типа «банан» в 4-мм
отверстия. Для фиксации разъёмов могут потребоваться плоскогубцы.
РУССКИЙ
monitoraudio.com 103
Варианты подключения
Подключение к одной паре клемм
Подсоедините к разъемам акустических систем по одной паре кабелей – к верхним или к нижним клеммам
или даже по диагонали (для достижения оптимального результата желательно поэкспериментировать).
ПРИМЕЧАНИЕ: Если используете этот метод, НЕ снимайте с клемм перемычки.
AMP
RIGHT
+
+
-
-
LEFT
Схема Bi-Wiring
Для моделей Bronze 2, 5 и 6. Подсоедините к верхним и нижним клеммам две пары кабелей от выходов
одного усилителя.
ПРИМЕЧАНИЕ: Если используете этот метод, СНИМИТЕ с клемм перемычки.
AMP
RIGHT
+
+
-
-
LEFT
Схема Bi-Amping
Для моделей Bronze 2, 5 и 6. Подсоедините пару кабелей от одного усилителя
к верхним клеммам, а пару кабелей от другого – к нижним.
ПРИМЕЧАНИЕ: Если используете этот метод, СНИМИТЕ с клемм перемычки.
AMP
AMP
RIGHT
RIGHT
+
+
-
-
LEFT
+
+
-
-
LEFT
Bronze Series104
Защитные решётки
Модели серии Bronze оснащены грилями из акустически прозрачной ткани, вложенными в отдельную
упаковку. Грили удерживаются на корпусе АС магнитными креплениями (у Bronze FX грили крепятся на
штырьках, вставляемых в гнезда).
Грили должны быть правильно сориентированы (фирменный логотип – снизу), и приложите их к корпусам.
Магниты притянут грили и зафиксируют их на месте.
Каждая из колонок модели FX снабжается тремя отдельными грилями. Для отсое- динения такого гриля
его нужно аккуратно отвести от корпуса кончиками пальцев.
ОСТОРОЖНО: снимайте грили перед перемещением акустических систем.
Заглушки для портов фазоинвертора
ПРЕДУПРЕЖДЕНИЕ: Не вставляйте заглушки в порты слишком глубоко — они могут
провалиться внутрь корпуса.
2
Если колонки устанавливаются в комнате площадью около 9 м
излишне акцентирована, может оказаться целесообразной установка заглушек в фазоинверторные
порты. Рекомендуем поэкспериментировать с размещением АС в помещении. Для оптимизации
звучания не располагайте колонки слишком близко к стенам или вблизи углов комнаты (см. стр. 100).
Если размещение акустических систем предопределено интерьером или конфигурацией помещения,
либо вы считаете, что бас воспроизводится чрезмерно акцентированно, следуйте приведённым ниже
рекомендациям:
или там, где отдача на нижних частотах
РУССКИЙ
1. Если полочные АС (Bronze 1 или 2) должны располагаться на малом расстоянии (до 20 см) от
задней стены (например, на полке в шкафу), рекомендуем вставить в порты прилагаемые
заглушки. Это уменьшит басовый гул и позволит динамикам работать оптимальным в
данных акустических условиях образом.
2. Если напольные АС (Bronze 5 и 6) должны располагаться на малом расстоянии (до 45 см) от
задней стены, рекомендуем вставить прилагаемые заглушки. Это уменьшит басовый гул
и позволит динамикам работать оптимальным в данных акустических условиях образом.
Что такое басовый гул?
Басовый гул (иногда называемый послезвучием) обычно возникает в тех случаях, когда низкочастотная
энергия от динамика возбуждает собственные резонансы помещения и создает акцент на какой-то
определённой частоте или группе частот. Когда в порты вставлены заглушки, общая глубина баса не
уменьшается, однако создаваемая на выходе басовая энергия в полосе частот, близких к частоте
настройки портов, будет меньше. При этом уменьшается басовый гул и бас становится чище и
динамичнее. Настоятельно рекомендуем поэкспериментировать!
monitoraudio.com 105
Варианты отделки
Вес одной колонки 3.5 кг 5.3 кг 11. кг 16.6 кг 5.6 кг 3.2 кг
ножек (В х Ш х Г)
Динамики
Тип корпуса
Рекомендованная мощность
усилителя
Мощность 70 Вт 100 Вт 120 Вт 150 Вт 120 Вт 80 Вт
Сопротивление 8 Ом 8 Ом 8 Ом 8 Ом 8 Ом 8 Ом
Макс. уровень звукового
давления (пара)
Чувствительность (1 Вт @ 1 м) 88 дБ 90 дБ 90 дБ 90 дБ 90 дБ 88 дБ
Частотный диапазон 55 Гц – 30 кГц 42 Гц – 30 кГц 37 Гц – 30 кГц 34 Гц – 30 кГц 60 Гц – 30 кГц 65 Гц – 30 кГц
Ти п 2-полосная 2-полосная 2½-полосная 2½-полосная 2-полосная 2-полосная
Модель Bronze 1 Bronze 2 Bronze 5 Bronze 6 Bronze Center Bronze FX
Частота среза кроссовера 2.7 кГц 3.1 кГц
Габариты корпуса (В х Ш х Г) 260 x 165 x 180 мм 350 x 185 x 255 мм 850 x 165 x 248 мм 985 x 185 x 315 мм 165 x 460 x 165 мм 274 x 276 x 104 мм
Габариты с учётом клемм (В х Ш х Г) 260 x 165 x 194 мм 350 x 185 x 269 мм 850 x 165 x 262 мм 985 x 185 x 330 мм 165 x 460 x 183 мм —
Габариты с учётом
клемм и гриля (В х Ш х Г)
Габариты с учётом основания и
Белый ясень, Орех,
Красное дерево
Чёрный дуб,
Белый ясень, Орех,
Красное дерево
Чёрный дуб,
260 x 165 x 205 мм 350 x 185 x 281 мм 850 x 165 x 273 мм 985 x 185 x 341 мм 165 x 460 x 193 мм 274 x 281 x 118 мм
— — 898 x 215 x 282 мм 1033 x 235 x 350 мм — —
купол C-CAM®
купол C-CAM®
ВЧ: 1 x 25 мм золотой
1НЧ/СЧ: 1 x 5.5”
C-CAM®
ВЧ: 1 x 25 мм золотой
НЧ/СЧ: 1 x 6.5”
C-CAM®
фазоинвертор
(порт HiVe)
фазоинвертор
(порт HiVe)
15 – 70 Вт 30 – 100 Вт 30 – 120 Вт 40 – 150 Вт 20 – 120 Вт 20 – 80 Вт
Задний
Передний
109 дБА 113 дБА 113.8 дБА 114.8 дБА 113 дБА 110 дБА
Техническиe характеристики
НЧ: 1 x 5.5” C-CAM® НЧ/
Белый ясень, Орех,
Красное дерево
Чёрный дуб,
Белый ясень, Орех,
Красное дерево
Чёрный дуб,
СЧ/ВЧ: 2.8 кГц
СЧ/ВЧ: 2.5 кГц
НЧ: -6 дБ@600 Гц
НЧ: -6 дБ@150 Гц
купол C-CAM®
купол C-CAM®
ВЧ: 1 x 25 мм золотой
СЧ: 1 x 5.5” C-CAM®
НЧ: 2 x 6.5" C-CAM® НЧ/
ВЧ: 1 x 25 мм золотой
СЧ: 1 x 6.5" C-CAM®
передний и задний
Двухкамерный
фазоинвертор
(порт HiVe)
Передний и задний
фазоинверторы
(порт HiVe)
СЧ/НЧ: 2 x 5.5” C-CAM®
Белый ясень, Орех,
Красное дерево
Чёрный дуб,
Белый ясень, Орех,
Красное дерево
Чёрный дуб,
3.0 кГц 2.8 кГц
купол C-CAM®
купол C-CAM®
ВЧ: 1 x 25 мм золотой
СЧ/НЧ: 1 x 5.5" C-CAM®
ВЧ: 2 x 25 мм золотой
Закрытый корпус Закрытый корпус
Bronze Series106
Информация для пользователя
Сведения об изделии
Модель
Серийный номер изделия
Дата приобретения
Сведения о продавце
Название
Адрес
e-mail
Телефон
РУССКИЙ
Компания Monitor Audio сохраняет за собой право изменять технические характе- ристики без
предварительного уведомления.
Зарегистрируйте приобретённое изделие на сайте www.monitoraudio.com.
Monitor Audio Ltd.
24 Brook Road
Rayleigh, Essex
SS6 7XJ
England
Тел.: +44 (0)1268 740580
Факс: +44 (0)1268 740589
E-mail: info@monitoraudio.co.uk
Сайт: www.monitoraudio.com
Разработано в Великобритании Сделано в Китае
monitoraudio.com 107
Monitor Audio Ltd.
24 Brook Road
Rayleigh, Essex
SS6 7XJ
England
Tel: +44 (0)1268 740580
Fax: +44 (0)1268 740589
Email: info@monitoraudio.co.uk
Web: www.monitoraudio.com
Designed and Engineered
in the United Kingdom
Made in China
© 2014. Version 1
Loading...
