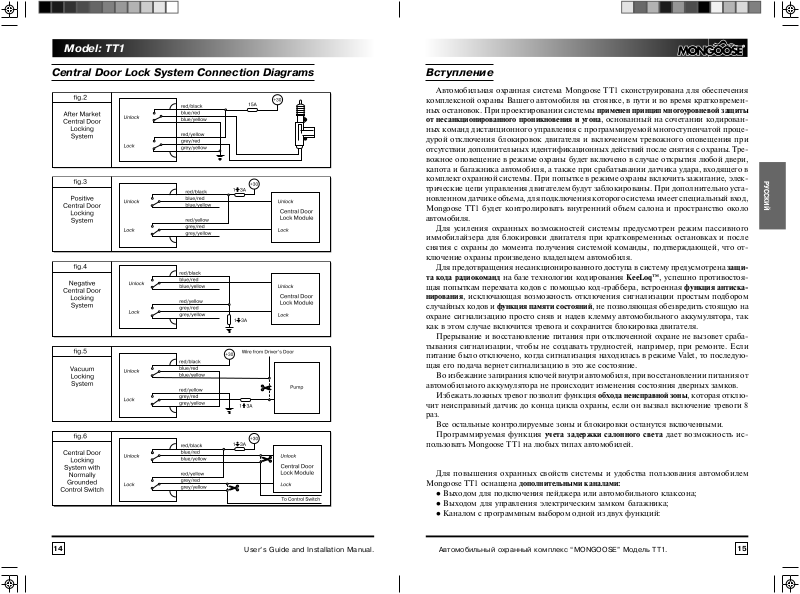

Вступление

Автомобильная охранная система Mongoose TT1 сконструирована для обеспечения комплексной охраны Вашего автомобиля на стоянке, в пути и во время кратковремен ных остановок. При проектировании системы применен принцип многоуровневой защиты от несанкционированного проникновения и угона, основанный на сочетании кодирован ных команд дистанционного управления с программируемой многоступенчатой проце дурой отключения блокировок двигателя и включением тревожного оповещения при отсутствии дополнительных идентификационных действий после снятия с охраны. Тре вожное оповещение в режиме охраны будет включено в случае открытия любой двери, капота и багажника автомобиля, а также при срабатывании датчика удара, входящего в комплект охранной системы. При попытке в режиме охраны включить зажигание, элек трические цепи управления двигателем будут заблокированы. При дополнительно уста новленном датчике объема, для подключения которого система имеет специальный вход, Mongoose TT1 будет контролировать внутренний объем салона и пространство около автомобиля.

Для усиления охранных возможностей системы предусмотрен режим пассивного иммобилайзера для блокировки двигателя при кратковременных остановках и после снятия с охраны до момента получения системой команды, подтверждающей, что от ключение охраны произведено владельцем автомобиля.

Для предотвращения несанкционированного доступа в систему предусмотрена защи та кода радиокоманд на базе технологии кодирования KeeLoq™, успешно противостоя щая попыткам перехвата кодов с помощью кодграббера, встроенная функция антиска нирования, исключающая возможность отключения сигнализации простым подбором случайных кодов и функция памяти состояний, не позволяющая обезвредить стоящую на охране сигнализацию просто сняв и надев клемму автомобильного аккумулятора, так как в этом случае включится тревога и сохранится блокировка двигателя.

Прерывание и восстановление питания при отключенной охране не вызовет сраба тывания сигнализации, чтобы не создавать трудностей, например, при ремонте. Если питание было отключено, когда сигнализация находилась в режиме Valet, то последую щая его подача вернет сигнализацию в это же состояние.

Во избежание запирания ключей внутри автомобиля, при восстановлении питания от автомобильного аккумулятора не происходит изменения состояния дверных замков.

Избежать ложных тревог позволит функция обхода неисправной зоны, которая отклю чит неисправный датчик до конца цикла охраны, если он вызвал включение тревоги 8 раз.

Все остальные контролируемые зоны и блокировки останутся включенными.

Программируемая функция учета задержки салонного света дает возможность ис пользовать Mongoose TT1 на любых типах автомобилей.

РУССКИЙ

Для повышения охранных свойств системы и удобства пользования автомобилем Mongoose TT1 оснащена дополнительными каналами:

 Выходом для подключения пейджера или автомобильного клаксона;

 Выходом для управления электрическим замком багажника;

 Каналом с программным выбором одной из двух функций:

Автомобильный охранный комплекс “MONGOOSE” Модель TT1.

Moдель: TT1

1. Импульс с фиксацией универсального назначения, в том числе, для включения функции поддержки зажигания при постановке на охрану с заведенным двига телем.

2. Выход для подключения нормальноразомкнутого реле блокировки двигателя.

 Mongoose TT1 имеет также специальный программируемый вход отрицательной

полярности, который можно использовать либо для подключения к концевику ба гажника, либо для управления центральным замком с помощью штатного ключа.

 Второй программируемый вход (положительной полярности) обеспечит полноцен

ную охрану Вашего автомобиля в случае, если двери Вашего автомобиля оборудова ны положительными концевиками. Если же полярность концевиков отрицатель ная, Вы можете использовать этот вход при совместной работе Mongoose TT1 с внешним блоком дистанционного запуска двигателя.

Приобретая стандартный комплект Mongoose TT1, Вы получаете:

 Центральный блок управления с полным комплектом для установки.  Двух уровневый датчик удара, который способен различить слабые и сильные удары по

кузову автомобиля, что позволяет сигнализации реагировать на них, либо короткой трелью сирены, либо включением полной тревоги.

 Два брелока дистанционного управления.  Светодиод для индикации режимов работы сигнализации, предназначенный для уста

новки в автомобиле.

 Полную инструкцию по управлению всеми режимами Mongoose TT1.

 Если Вы хотите повысить охранные свойства Вашей сигнализации, мы советуем

Вам приобрести дополнительно двух уровневый датчик объема, способный регист рировать любое движение как внутри автомобиля, так и в непосредственной близо сти от него. Mongoose TT1 имеет специальный вход для подключения такого датчи ка.

Брелок дистанционного управления сигнализацией

Представляет собой миниатюрный радио пере датчик, питающийся от 3 вольтовой батарейки (тип CR2016), которой хватает примерно на 1 год эксп луатации. Существенное снижение дальности при ема системой команд передатчика говорит о необ ходимости замены батарейки. На брелоке распо ложены три кнопки управления и индикаторный светодиод. При нажатии на любую из кнопок пе редатчик формирует и передает специальную ко дированную команду, которая меняется при каж дом новом нажатии на кнопки, предотвращая та ким образом возможность перехвата кода Вашей сигнализации кодграббером.

кнопка 1

кнопка 2

кнопка 3

Таблица команд

Функция Кнопка Кнопка Кнопка Примечание

123

Постановка на охрану  Зажигание ВЫКЛ. Постановка с отключенными датчиками 1 2 Зажигание ВЫКЛ. Тихая охрана 1  2 Зажигание ВЫКЛ. Запирание дверей  Зажигание ВКЛ. Тихая постановка на охрану 2 1 Зажигание ВЫКЛ. Тихая постановка на охрану с 2  3 1 Зажигание ВЫКЛ.

отключенными датчиками Снятие с охраны  Зажигание ВЫКЛ. Отпирание дверей  Зажигание ВКЛ. Тихое снятие с охраны  2 1 Зажигание ВЫКЛ. Паника 3 сек. Зажигание ВЫКЛ. Поиск 3 сек. Режим охраны или VALET Включение тестового режима пейджера  Охрана включена Отпирание багажника  Дополнительный канал 2: 

(Импульс с фиксацией)

Охрана с заведенным двигателем 2 1 Зажигание ВКЛ. Отключение пассивного иммобилайзера  Зажигание ВКЛ. Включение режима Valet  3 сек.  3 сек. Зажигание ВКЛ. Отключение режима Valet  Зажигание ВКЛ.

 кратковременно нажать один раз  кратковременно нажать два раза в интервале не более 3 секунд 3 сек. нажать и удерживать кнопку в нажатом состоянии не менее 3 секунд 12 последовательность нажатия кнопок

РУССКИЙ

 Светодиодная индикация состояний системы.

Охрана включена равномерные короткие вспышки Охрана отключена не горит Пассивный иммобилайзер равномерные длинные вспышки Автопостановка/перепостановка быстро мигает Valetрежим горит постоянно

Автомобильный охранный комплекс “MONGOOSE” Модель TT1.Руководство пользователя и инструкция по установке.

Moдель: TT1

Необходимая информация

 PIN код

Для повышения секретности управления сигнализацией в Mongoose TT1 предусмот рена возможность использования персонального кода (PIN кода) для аварийного от ключения сигнализации, входа в режим программирования дополнительных брелоков, изменения состояния программируемых функций.

PIN код состоит из одной цифры и может иметь значение от 1 до 9, в зависимости от программной установки. При изготовлении системы в нее записывается код равный 1, однако, мы рекомендуем после установки системы задать другое значение PIN кода (как это сделать, прочтите в разделе “Программирование”). Это позволит Вам обезопа сить свою охранную систему от несанкционированного снятия с охраны.

Для ввода PIN кода используется светодиод и ключ зажигания.

 Аварийное отключение сигнализации

В случае если брелок сигнализации отсутствует или неисправен для снятия системы с охраны необходимо: открыть дверь ключом, при этом включится режим тревоги, сесть в автомобиль, 4 раза в течение 7 секунд включить зажигание и оставить его во включен ном положении.

Светодиод системы издаст серию быстрых вспышек, затем начнет загораться с час тотой примерно 1 раз в секунду. Отсчитав число медленных вспышек равное установ ленному значению PINкода (заводская установка 1), выключить зажигание. Сигнали зация снимется с охраны.

ПРАВИЛА ПОЛЬЗОВАНИЯ

Управление основными режимами охраны

 Постановка на охрану

Чтобы поставить сигнализацию на охрану коротко нажмите при выключенном зажи гании кнопку 1 брелока, если все двери, капот и багажник закрыты, сирена подаст один звуковой сигнал, и фонари мигнут один раз. Светодиод системы начнет медленно ми гать, дверные замки закроются (если автомобиль оборудован приводами блокировки замков). Если какаялибо из дверей, капот или багажник окажутся незакрытыми пос ледуют три дополнительных звуковых сигнала, а фонари мигнут два раза.

 Охрана

В режиме охраны сигнализация контролирует состояние всех имеющихся концевых выключателей дверей, капота, багажника, включение зажигания, и состояние датчика удара, а так же, если дополнительно установлены, датчика объема и др. Кроме того, в режиме охраны блокируется запуск двигателя. При нарушении какойлибо из зон охра ны, включается 30 секундный режим тревоги.

 Тревога

Если режим тревоги включился, то сирена будет звучать, а сигнальные фонари ми гать в течение 30 секунд или до отключения их кнопкой 1 брелока. При срабатывании предупредительной зоны датчика удара или внешней зоны дополнительного датчика, прозвучит короткая трель сирены.

РУССКИЙ

 Снятие с охраны

Для снятия сигнализации с охраны коротко нажмите кнопку 2 брелока, сирена по даст 3 звуковых сигнала, и дважды мигнут сигнальные фонари. Светодиод погаснет, дверные замки откроются (если автомобиль оборудован приводами блокировки замков). Если в период охраны включался режим тревоги, то при снятии с охраны последуют четыре дополнительных звуковых сигнала.

 Паника

Если при выключенном зажигании нажать и удерживать в течение 3 сек. кнопку 1 включится сирена и сигнальные фонари. Повторное нажатие на кнопку 1 отключает режим. Включение и последующее выключение Паники не изменяет состояния систе мы, то есть она останется в охране, если находилась в этом режиме, двери, при этом, останутся запертыми, если же охрана была отключена и замки дверей открыты, поста новки на охрану и запирания дверей не произойдет.

 Тихая постановка и тихое снятие с охраны

Когда необходимо поставить или снять сигнализацию с охраны без звукового под тверждения, чтобы не беспокоить окружающих звуками сирены, нажмите кнопку 3 непосредственно перед нажатием кнопки 1 или 2 соответственно. Выполнение команд

Автомобильный охранный комплекс “MONGOOSE” Модель TT1.Руководство пользователя и инструкция по установке.

Moдель: TT1

в этом случае будет подтверждено только световыми сигналами. Светодиод системы начнет медленно мигать, дверные замки закроются (если автомобиль оборудован приво дами блокировки замков). При тихой постановке на охрану звуковое предупреждение о незакрытых дверях, капоте и багажнике сохраняется, поэтому нет опасности, что Вы оставите свой автомобиль незапертым.

 Постановка на охрану с отключенными датчиками

Если при постановке на охрану возникает необходимость отключить салонные дат чики, например в том случае, когда в салоне автомобиля требуется оставить пассажиров или животных, нажмите кнопку 2 сразу (не позднее чем через 3 сек.) после нажатия кнопки 1. Система подтвердит отключение датчиков дополнительным звуковым и све товым сигналом.

Для постановки на охрану с отключенными датчиками без звукового подтверждения нажмите кнопки брелока в последовательности 3 – 1 – 2 .

 Охрана с заведенным двигателем

Для того чтобы поставить автомобиль на охрану при заведенном двигателе (например, при прогреве) надо перед нажатием кнопки 1 нажать кнопку 3 брелока, тогда активизи руется режим охраны с отключенными датчиками, а так же не будет включена блоки ровка двигателя. Для отключения охраны нажмите ту же комбинацию кнопок или кноп ку 2. Кроме того, если охрана не была отключена в течение 10 минут или зажигание было выключено, или включилась тревога, автоматически включается блокировка двигателя и режим полной охраны. После включения по любой причине режима полной охраны для снятия с охраны нажмите кнопку 2.

ПРИМЕЧАНИЕ: Во избежание ошибочного включения режима во время движения авто мобиля его активизация разрешается системой только в течение 10 секунд после открытия и закрытия двери при включенном зажигании, по истечении этих 10 секунд, включение режима системой запрещается.

Используя дополнительный канал управления, Вы можете включить функцию под держки зажигания (если при установке сигнализации выполнены необходимые под ключения), что позволит Вам не оставлять ключи в замке при постановке на охрану с заведенным двигателем. Для включения функции поддержки зажигания: при работаю щем двигателе одновременно коротко нажмите кнопки 1 и 3, теперь Вы можете выклю чить зажигание и вынуть ключ из замка, двигатель продолжит работать. Для постановки системы на охрану при заведенном двигателе выполните действия описанные выше. При снятии с охраны или включении тревоги поддержка зажигания автоматически вык лючится.

ВНИМАНИЕ! Если Вы программно включили режим пассивного иммобилайзера, после снятия с охраны включится блокировка двигателя. О ее отключении читайте в разделе «Пассивный иммобилайзер».
