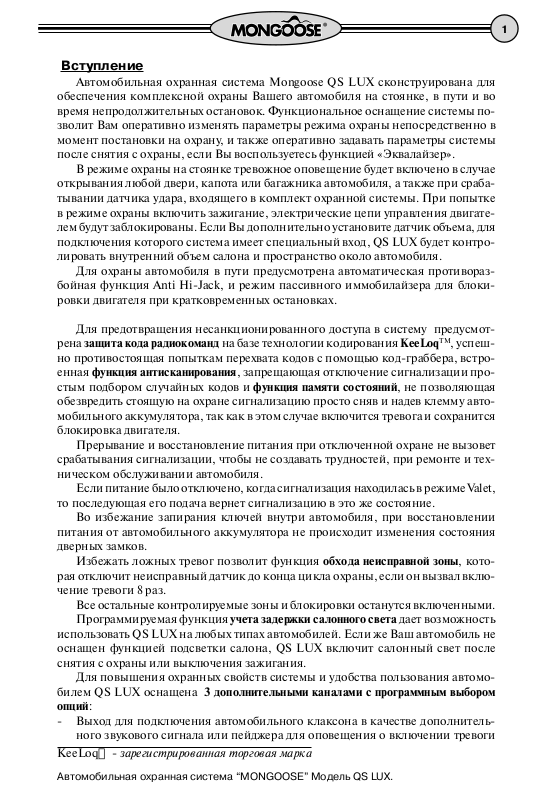

Автомобильная охранная система Mongoose QS LUX сконструирована для
обеспечения комплексной охраны Вашего автомобиля на стоянке, в пути и во
время непродолжительных остановок. Функциональное оснащение системы по
зволит Вам оперативно изменять параметры режима охраны непосредственно в
момент постановки на охрану, и также оперативно задавать параметры системы
после снятия с охраны, если Вы воспользуетесь функцией «Эквалайзер».
В режиме охраны на стоянке тревожное оповещение будет включено в случае
открывания любой двери, капота или багажника автомобиля, а также при сраба
тывании датчика удара, входящего в комплект охранной системы. При попытке
в режиме охраны включить зажигание, электрические цепи управления двигате
лем будут заблокированы. Если Вы дополнительно установите датчик объема, для
подключения которого система имеет специальный вход, QS LUX будет контро
лировать внутренний объем салона и пространство около автомобиля.
Для охраны автомобиля в пути предусмотрена автоматическая противораз
бойная функция Anti HiJack, и режим пассивного иммобилайзера для блоки
ровки двигателя при кратковременных остановках.
Для предотвращения несанкционированного доступа в систему предусмот
рена защита кода радиокоманд на базе технологии кодирования KeeLoqTM, успеш
но противостоящая попыткам перехвата кодов с помощью кодграббера, встро
енная функция антисканирования, запрещающая отключение сигнализации про
стым подбором случайных кодов и функция памяти состояний, не позволяющая
обезвредить стоящую на охране сигнализацию просто сняв и надев клемму авто
мобильного аккумулятора, так как в этом случае включится тревога и сохранится
блокировка двигателя.
Прерывание и восстановление питания при отключенной охране не вызовет
срабатывания сигнализации, чтобы не создавать трудностей, при ремонте и тех
ническом обслуживании автомобиля.
Если питание было отключено, когда сигнализация находилась в режиме Valet,
то последующая его подача вернет сигнализацию в это же состояние.
Во избежание запирания ключей внутри автомобиля, при восстановлении
питания от автомобильного аккумулятора не происходит изменения состояния
дверных замков.
Избежать ложных тревог позволит функция обхода неисправной зоны, кото
рая отключит неисправный датчик до конца цикла охраны, если он вызвал вклю
чение тревоги 8 раз.
Все остальные контролируемые зоны и блокировки останутся включенными.
Программируемая функция учета задержки салонного света дает возможность
использовать QS LUX на любых типах автомобилей. Если же Ваш автомобиль не
оснащен функцией подсветки салона, QS LUX включит салонный свет после
снятия с охраны или выключения зажигания.
Для повышения охранных свойств системы и удобства пользования автомо
билем QS LUX оснащена 3 дополнительными каналами с программным выборомопций:
Выход для подключения автомобильного клаксона в качестве дополнитель
ного звукового сигнала или пейджера для оповещения о включении тревоги
KeeLoq зарегистрированная торговая марка
1
Автомобильная охранная система “MONGOOSE” Модель QS LUX.
2
по радиоканалу, причем QS LUX позволяет программно включить тестовый
режим пейджера, что позволит Вам определить, находитесь ли Вы в зоне при
ема сигнала, даже при использовании однозонного пейджера, который не
имеет собственного тестового режима. При программно включенном тесто
вом режиме, QS LUX через 5 минут после постановки на охрану на 5 секунд
включит установленный пейджер в режим передачи.
2 выхода, каждому из которых можно задать один из девяти режимов работы.
О возможностях и управлении дополнительными каналами читайте в разделе
«Сервисные режимы».
● QS LUX имеет также специальный программируемый вход отрицатель
ной полярности, который можно использовать либо как вход концевика
багажника, либо как вход управления центральным замком с помощью
ключа, либо как контрольный вход наличия отрицательного сигнала, либо
как канал отключения датчиков и блокировок при совместной работе QS
LUX с системой дистанционного запуска двигателя.
● Два положительных входа позволяют использовать два из трех возмож
ных режимов:
1. положительный концевик (если Ваш автомобиль оборудован такими
концевиками);
2. включение предупреждающих звуковых сигналов при движении зад
ним ходом;
3. предупреждающий звуковой сигнал, при постановке на охрану с не вык
люченными осветительными приборами.
Приобретая стандартный комплект QS LUX, Вы получаете:
● Центральный блок управления с полным комплектом для установки.
● Двух уровневый датчик удара, который способен различить слабые и сильные
удары по кузову автомобиля, что позволяет сигнализации реагировать на них,
либо короткой трелью сирены, либо включением полной тревоги.
● Два брелока дистанционного управления.
● Светодиод для индикации режимов работы сигнализации, предназначенный для
установки в автомобиле.
● Кнопку аварийного отключения, место установки которой в автомобиле Вам
следует выбрать совместно с Вашим установщиком, с таким расчетом, чтобы
обеспечить достаточную скрытность ее расположения, с одной стороны, и удоб"
ство пользования, с другой.
● Полную инструкцию по управлению всеми режимами QS LUX, а так же кар"
точку"памятку, которую удобно всегда иметь с собой, с кратким описанием уп"
равления сигнализацией.
●● Если Вы хотите повысить охранные свойства Вашей сигнализации, мы
советуем Вам приобрести дополнительно двух уровневый датчик объема, спо
собный регистрировать любое движение как внутри автомобиля, так и в непос
редственной близости от него. QS LUX имеет специальный вход для подключе
ния такого датчика.
Приложение 3 к Руководству пользователя и инструкции по установке.
3
Брелок дистанционного управления.
Представляет собой миниатюрный радио передатчик, питающийся от 12 вольтовой
батарейки (тип 23 А), которой хватает примерно на 1 год эксплуатации. Существенное
снижение дальности приема системой команд передатчика говорит о необходимости
замены батарейки. На брелоке расположены три кнопки управления и индикаторный
светодиод. При нажатии на любую из кнопок передатчик формирует и передает специ
альную кодированную команду, которая меняется при каждом новом нажатии на кноп
ки, предотвращая таким образом возможность перехвата кода Вашей сигнализации код
граббером.
Кнопка 1
Кнопка 2
Кнопка 3
Автомобильная охранная система “MONGOOSE” Модель QS LUX.
4
Таблица команд
ФункцияКнопка 1 Кнопка 2 Кнопка 3Примечание
Постановка/снятие с охраны!Зажигание ВЫКЛ.
Постановка/снятие с охраны ARM 1!Активирован режим
Постановка/снятие с охраны ARM 2!ЭКВАЛАЙЗЕР.
Постановка/снятие с охраны ARM 3!Зажигание ВЫКЛ.
Постановка с отключенными датчиками!!Зажигание ВЫКЛ.
Тихая охрана!"!Зажигание ВЫКЛ.
Запирание дверей!Зажигание ВКЛ.
Тихая постановка/снятие с охраны!#!Зажигание ВЫКЛ.
Тихая постановка с отключенными!!#!Зажигание ВЫКЛ.
датчиками
Отпирание дверей!Зажигание ВКЛ.
Паника!3 ñåê.!3 ñåê.Зажигание ВЫКЛ.
Поиск!!Охрана или
Valet−режим.
Valet−режим!3 ñåê.!3 ñåê.Зажигание ВКЛ.
Дополнительный канал 1!3 ñåê.!3 сек.
Дополнительный канал 2!3 сек. !3 сек.
История тревог!3 ñåê.Valet−режим.
Охрана с заведенным двигателем!#!Зажигание ВКЛ.
Отключение Анти−Хай−ДжекÂâîä êîäàЗажигание ВКЛ.
Отключение пассивного иммобилайзераÂâîä êîäàЗажигание ВКЛ.
! кратковременно нажать один раз
! 3 сек.нажать и удерживать кнопку в нажатом состоянии не менее 3 секунд
!", #! последовательность нажатия кнопок
Приложение 3 к Руководству пользователя и инструкции по установке.
Необходимая информация.
$$
$ PIN код.
$$
Для повышения секретности управления охранной системой в QS LUX пре
дусмотрена возможность использования персонального кода (PIN кода) для ава
рийного отключения сигнализации, входа в режим программирования дополни
тельных брелоков, изменения установок программируемых функций, отключе
ния противоразбойной функции Anti HiJack и режима пассивного иммобилай
зера.
PIN код может состоять из одной или двух цифр и иметь значение либо от 1
до 9, либо от 11 до 99 в зависимости от программной установки. При изготовле
нии системы в нее записывается код равный 1, однако, мы рекомендуем после
установки системы задать другое значение PIN кода (как это сделать, прочтите в
разделе «Программирование»). Это позволит Вам обезопасить свою охранную
систему от несанкционированного снятия с охраны.
Для ввода PIN кода при аварийном отключении и для входа в программиро
вание используется кнопка аварийного отключения и ключ зажигания. При от
ключении режимов Anti Hijack и пассивного иммобилайзера код можно ввести
как кнопкой аварийного отключения так и с брелока.
$$
$ Аварийное отключение сигнализации.
$$
В случае если брелок сигнализации отсутствует или неисправен для снятия
системы с охраны необходимо: открыть дверь ключом, при этом включится ре
жим тревоги, сесть в автомобиль, включить зажигание и оставить его во вклю
ченном положении.
При установленном однозначном PIN коде нажмите кнопку аварийного
отключения число раз равное заданному значению кода и выключите зажигание.
Если введен правильный код, система снимется с охраны.
Если Вы установили двузначный код, то, введя первую цифру, как описано
выше, снова включите зажигание, и также введите вторую, затем выключите за
жигание. Если код введен правильно, система снимется с охраны.
5
Автомобильная охранная система “MONGOOSE” Модель QS LUX.
6
ПРАВИЛА ПОЛЬЗОВАНИЯ
Управление основными режимами охраны
$$
$ Постановка на охрану.
$$
Чтобы поставить сигнализацию на охрану надо при выключенном зажигании
нажать кнопку 1 брелока, если все двери, капот и багажник закрыты, сирена по
даст один звуковой сигнал, и фонари мигнут один раз. Светодиод системы нач
нет медленно мигать, дверные замки закроются (если автомобиль оборудован
приводами блокировки замков). Если какаялибо из дверей, капот или багажник
окажутся незакрытыми последуют три звуковых сигнала и фонари мигнут три
раза.
$$
$ Охрана.
$$
В режиме охраны сигнализация контролирует состояние всех имеющихся
концевых выключателей дверей, капота, багажника, включение зажигания, и
состояние датчика удара, а так же, если дополнительно установлены, датчика
объема и др.. Кроме того, в режиме охраны блокируется запуск двигателя. При
нарушении какойлибо из зон охраны, включается 30 секундный режим тревоги.
$$
$ Тревога.
$$
Если режим тревоги включился, то сирена будет звучать, а сигнальные фона
ри мигать в течение 30 секунд или до отключения их кнопкой 1 брелока.
При срабатывании предупредительной зоны датчика удара или внешней
зоны дополнительного датчика, прозвучит короткая трель сирены.
$$
$ Снятие с охраны.
$$
Для снятия сигнализации с охраны надо нажать кнопку 1 брелока, сирена
подаст 2 звуковых сигнала, и дважды мигнут сигнальные фонари. Светодиод
погаснет, дверные замки откроются (если автомобиль оборудован приводами
блокировки замков). Если в период охраны включался режим тревоги, то при
снятии с охраны последуют четыре звуковых сигнала и фонари мигнут четыре
раза.
$$
$ Паника.
$$
Если при выключенном зажигании одновременно нажать и удерживать в те
чение 3 сек. кнопки 1 и 2 включится сирена и сигнальные фонари. Нажатие на
кнопку 1 отключает режим. Включение и последующее выключение Паники не
изменяет состояния системы, то есть она останется в охране, если находилась в
этом режиме, двери, при этом, останутся запертыми, если же режим охраны был
отключен и замки дверей открыты, постановки на охрану и запирания дверей не
произойдет.
$$
$ Тихая постановка и тихое снятие с охраны.
$$
Когда необходимо поставить или снять сигнализацию с охраны без звукового
подтверждения, чтобы не беспокоить окружающих звуками сирены, нажмите
Приложение 3 к Руководству пользователя и инструкции по установке.
кнопку 2 непосредственно перед нажатием кнопки 1. Выполнение команды в этом
случае будет подтверждаться только световыми сигналами. В остальном режимы
полностью аналогичны постановке и снятию со звуковым подтверждением. При
тихой постановке на охрану звуковое предупреждение о незакрытых дверях, ка
поте и багажнике сохраняется, поэтому нет опасности, что Вы оставите свой ав
томобиль незапертым.
$$
$ Постановка на охрану с отключенными датчиками.
$$
Если при постановке на охрану возникает необходимость отключить салон
ные датчики, например в том случае, когда в автомобиле требуется оставить пас
сажиров или животных, нажмите кнопку 1 два раза. Дополнительный звуковой и
световой сигнал подтвердит отключение датчиков.
Для постановки на охрану с отключенными датчиками без звукового подтвер
ждения нажмите кнопки в последовательности 211. Отключение датчиков в этом
случае система подтвердит только световым сигналом.
$$
$ Охрана с заведенным двигателем.
$$
Для того чтобы поставить автомобиль на охрану при заведенном двигателе
(например, при прогреве) надо перед нажатием кнопки 1 нажать кнопку 2 брело
ка, тогда активизируется режим охраны с отключенными датчиками, а так же не
будет включена блокировка двигателя. Для отключения охраны необходимо на
жать ту же комбинацию кнопок или кнопку 1.
В режиме охраны с заведенным двигателем система может находиться макси
мум 10 минут, после чего автоматически включится режим полной охраны и бло
кировка двигателя. Кроме того, если в течение 10 минут зажигание будет выклю
чено или включится тревога, система также перейдет в режим полной охраны,
двигатель немедленно будет заблокирован.
ПРИМЕЧАНИЕ: Во избежание ошибочного включения режима во время движе
ния автомобиля его активизация разрешается системой только в течение 10 се
кунд после открывания и закрывания двери при включенном зажигании, по истече
нии этих 10 секунд, включение режима системой запрещается.
Если Вы программно задали активизацию противоразбойной функции Anti Hi"
jack при открывании двери, то, открыв дверь, сначала введите код для отключения
Anti Hi"jack, затем закройте дверь и поставьте систему на охрану
7
$$
$ Автоматическая перепостановка
$$
(защита от случайного нажатия).
Если в течение 30 сек. после снятия с охраны не открывалась ни одна из две
рей, капот или багажник, а также не включалось зажигание, система автомати
чески вернется в режим охраны.
$$
$ Двушаговое снятие с охраны.
$$
Вы можете отключить тревогу, не снимая систему с охраны, нажав кнопку 1
один раз (в случае, если причина тревоги устранена, т.е., например, закрыта от
крытая дверь или датчик удара перестал срабатывать). Если же причина, вызвав
шая тревогу, сохраняется, для ее отключения требуется повторное нажатие на
кнопку. Для полного отключения охраны нажмите на кнопку еще раз, после того
как выключите тревогу.
Автомобильная охранная система “MONGOOSE” Модель QS LUX.
8
Использование дополнительных охранных функций
$$
$ Автопостановка.
$$
Функция может быть включена или выключена программированием.
Если функция включена, то после выключения зажигания, открывания и зак
рывания двери Вы услышите два звуковых сигнала, и дважды мигнут фонари,
светодиод начнет быстро мигать. Если в течение 30 секунд после этого все двери,
а также капот и багажник останутся закрытыми, сигнализация встанет на охрану,
не запирая дверей.
$$
$ Тихая охрана
$$
Режим включается и выключается программированием.
При срабатывании сигнализации, находящейся в режиме тихой охраны, ин
дикация тревоги производится только индикаторными фонарями и по каналу
пейджера, сирена не включается. Для включения режима необходимо при поста
новке на охрану нажать кнопку 3 сразу после нажатия кнопки 1.
Режим будет работать только, если в шаге 11 «Установочного программиро
вания» выбрана функция ПЕЙДЖЕР.
$$
$ Управление охранными системами на втором и
$$
третьем автомобиле.
С помощью одного и того же брелока дистанционного управления Вы може
те управлять охранными системами Mongoose QS LUX, установленными на трех
автомобилях. При этом на втором и третьем автомобиле можно управлять только
постановкой и снятием сигнализации с охраны. Для этого необходимо запрог
раммировать брелок в память охранных систем на втором и третьем автомобиле.
При программировании на брелоке следует нажать соответственно кнопку 2 для
второго автомобиля и кнопку 3 для третьего. После программирования этими
кнопками можно управлять постановкой и снятие с охраны на втором и третьем
автомобиле.
$$
$ Автоматическое запирание дверей при включении
$$
зажигания.
Через 10 сек. после включения зажигания автоматически запираются элект
рические замки дверей, при выключении зажигания замки немедленно отпира
ются. Если в течение этих 10 сек. какаялибо из дверей окажется открытой, то
автоматического запирания не произойдет, чтобы Вы не могли случайно оста
вить ключи внутри запертого автомобиля. Функция может быть отключена при
установке.
Работа системы в режиме ЭКВАЛАЙЗЕР.
Mongoose QS LUX оснащен специальной функцией, при программном вклю
чении которой, Вы можете оперативно задавать параметры системы при поста
новке на охрану и после снятия с охраны в зависимости от того, какая кнопка
брелока была нажата для включения или выключения режима охраны.
Приложение 3 к Руководству пользователя и инструкции по установке.
Для перевода системы из обычного режима в режим Эквалайзера, включите в
таблице Пользовательского программирования переключатели 31 и 41.
После этого все программные установки группы 2 будут определять парамет
ры системы при нажатии кнопки 1 для постановки и снятия с охраны, установки
группы 3 при нажатии кнопки 2, а группы 4 при нажатии кнопки 3. Переключа
тели группы 1, а так же как параметры заданные установочным программирова
нием останутся общими при постановке и снятии системы с охраны любой кноп
кой.
В обычном режиме эксплуатации используются только переключатели группы 2.
Когда система находится в режиме ЭКВАЛАЙЗЕР, для отключения датчиков
при постановке на охрану требуется двойное нажатие соответствующей кнопки,
так же как в обычном режиме. Режимы Тихой постановки и Тихой охраны могут
быть заданы только с помощью программирования и активизируются автомати
чески при нажатии соответствующей кнопки брелока.
Возможность активизации AntiHiJack может быть оперативно разрешена или
запрещена при снятии системы с охраны с помощью той или иной кнопки, в
зависимости от установки, программных переключателей, соответствующих этой
кнопке.
Anti/Hi/Jack.
Ваша охранная система оснащена специальной противоразбойной функцией
Anti Hijack, которая будет автоматически активизирована при включении зажи
гания, а также в случае открывания любой двери при включенном зажигании.
Оба режима можно включить и выключить программированием независимо друг
от друга.
Если функция программно включена и у Вас требуют отдать ключи и поки
нуть автомобиль, просто выполните требования грабителей, Anti Hijack сам вклю
чит тревогу и заставит грабителей остановиться.
Для того, чтобы активизация Anti Hijack не являлась помехой для движения
автомобиля и у Вас была возможность спокойно отключить его, а также, чтобы
не создавать опасной ситуации на дороге, не зависимо от способа активизации,
противоугонная процедура проходит следующие этапы до момента включения
полной тревоги и блокировки двигателя, :
1. 30 секундная пауза для ввода отключающего кода после включения зажигания
или открывания двери при включенном зажигании. Светодиод системы мед
ленно мигает, напоминая о том, что необходимо ввести отключающий код.
2. Предупредительный режим. Если вы не ввели отключающий код во время 30
секундной паузы, в течение следующих 30 секунд система напомнит Вам об
этом с помощью коротких звуковых сигналов и мигания сигнальных фона
рей, светодиод, при этом, будет быстро мигать.
3. Режим тревоги. По окончании этапов 1 и 2, если отключающий код так и не
был введен, система переходит в режим тревоги: включается полная звуковая
и световая сигнализация. При программном выборе включения блокировки
двигателя одновременно с тревогой и включении режима блокировки с имита/
цией неисправности, блокировка двигателя будет осуществляться по следую
да блокировка % 2 секунды пауза и т.д. Последний цикл будет повторять
ся до момента выключения зажигания, после чего двигатель будет оконча
тельно заблокирован и его не удастся завести до полного отключения Anti Hi
jack. Если блокировка с имитацией неисправности программно отключена,
двигатель будет заблокирован сразу после выключения зажигания. Режим тре
воги продолжается до тех пор, пока зажигание не будет выключено и не оста
нется в выключенном положении в течение 60 секунд. Ввод отключающего
кода в режиме тревоги заблокирован. Если течение 1 или 2 этапа дважды был
введен неправильный код, система сразу переходит в режим тревоги, не дожи"
даясь окончания этапа. По окончании режима тревоги система переходит в
режим блокировки.
4. Режим блокировки:3 минуты. В этом режиме звуковая сигнализация отклю
чена, однако световая сигнализация и блокировки сохраняются, ввод отклю
чающего кода заблокирован, светодиод не горит. По истечении 3 минут све
товая сигнализация выключается, однако все блокировки сохраняются, сис
тема переходит в режим ожидания кода.
5. Режим ожидания кода. Продолжительность режима 30 секунд. Включить за
жигание, светодиод начнет мигать двойными вспышками, ввести код. Если в
течение 30 секунд код не введен или введен неверно, система возвращается в
режим тревоги 3 и весь цикл повторяется.
Отключение Anti/Hi/Jack:
1. В течение 30 секундной паузы 1, а также в течение предупредительного режи
ма 2, AntiHiJack может быть отключен вводом младшего разряда кода ава
рийного отключения. Для этого необходимо:
при включенном зажигании (светодиод системы медленно мигает одиноч
ными вспышками) нажать кнопку 3 брелока;
светодиод системы начнет быстро мигать;
нажать кнопку 2 брелока число раз равное значению младшего разряда
кода аварийного отключения;
если код введен правильно, через 5 секунд, AntiHiJack отключится, сис
тема перейдет в режим нормальной эксплуатации, подтвердив это оди
ночным звуковым сигналом; если код неверен, можно повторить ввод еще
один раз.
2. Когда система уже находится в режиме ожидания кода 5, то для отключения
AntiHiJack требуется ввести полный код аварийного отключения:
включить зажигание (светодиод системы начнет мигать двойными вспыш
ками) нажать кнопку 3 брелока;
светодиод системы начнет быстро мигать;
нажать кнопку 1 брелока число раз равное значению старшего разряда кода
аварийного отключения, нажать кнопку 2 брелока число раз равное зна
чению младшего разряда кода аварийного отключения;
если код введен правильно, через 5 секунд AntiHiJack отключится, сис
тема перейдет в режим нормальной эксплуатации, подтвердив это звуко
вым сигналом; в случае ввода неправильного кода, система переходит в
режим тревоги 3.
Приложение 3 к Руководству пользователя и инструкции по установке.
3. Если, по какойлибо причине, нет возможности воспользоваться брелоком,
можно ввести полный код с помощью кнопки аварийного отключения, исполь
зуя стандартную процедуру.
Примечание:
Для того, чтобы активизация AntiHiJack стала возможной, необходимо по
мимо программного включения функции, обязательно установить для системы
двузначный код аварийного отключения.
ВНИМАНИЕ! Если активизирована противоугонная процедура AntiHiJack,
выполнение системой любых команд пульта дистанционного управления, кроме
ввода персонального отключающего кода, заблокировано.
$$
$ Режимы временного отключения AntiBHiBJack.
$$
1. Если после отключения противоугонной процедуры вводом кода аварийного
отключения (полного или младшего разряда) ни одна из дверей автомобиля
не открывалась, зажигание можно включать и выключать неограниченное ко
личество раз, AntiHiJack, при этом, не будет активизирован. При первом же
открытии двери режим отключается.
2. Если для отключения противоугонной процедуры ввести код аварийного от
ключения при открытой двери, активизация AntiHiJack при открывании две
ри будет отменена до следующего выключения и включения зажигания.
Для временного предотвращения активизации Anti"Hi"Jack можно использовать
также Valet"режим.
11
$$
$ Режим пассивного иммобилайзера.
$$
Если после открывания и закрывания двери зажигание остается выключен
ным в течение 1 минуты, система автоматически включит все блокировки, при
этом ни какая другая зона охраны не будет активизирована, тревога также не бу
дет включаться. Если же после выключения зажигания ни одна из дверей не бу
дет открыта, режим иммобилайзера активизируется через 10 минут, однако, если
в течении этих10 минут какаялибо из дверей будет открыта, система перейдет в
режим иммобилайзера через 1 минуту после ее закрытия.
Для отключения иммобилайзера необходимо ввести младший разряд кода
аварийного отключения при помощи брелока так же как при отключении Anti
HiJack.
В отсутствие брелока можно ввести кнопкой полный код аварийного отклю
чения.
Автомобильная охранная система “MONGOOSE” Модель QS LUX.
12
Функции диагностики.
$$
$ Предупреждение о неисправности.
$$
Если при постановке на охрану какаялибо дверь, капот или багажник ока
жутся незакрыты, Вы услышите 3 звуковых сигнала вместо одного и фонари миг
нут 3 раза.
$$
$ Память тревог.
$$
Если в период охраны включался режим тревоги, то при снятии с охраны си
стема выдает четыре звуковых и световых сигнала вместо двух и с помощью трех
серий вспышек светодиода после включения зажигания сообщает о причине выз
вавшей тревогу:
В сигнализации предусмотрена специальная информационная функция, по
зволяющая определить причины 5 последних тревог. Для активизации функции
необходимо перевести систему в Valetрежим и на 3 секунды нажать кнопку 3 бре
лока раздастся один звуковой сигнал, светодиод выдаст серию вспышек, указы
вающую номер зоны, вызвавшей последнюю тревогу. Далее, одновременно на
жимая кнопки 1 и 2, можно по сериям вспышек светодиода определить причины
еще четырех тревог. Переход к индикации каждой предыдущей причины тревоги
подтверждается двумя, тремя и т. д. звуковыми сигналами. Для выхода из режима
нажать одновременно кнопки 2 и 3, система вернется в Valetрежим.
Специальные сервисные режимы.
$$
$ Двушаговое отпирание дверей.
$$
Функция включается программированием.
После нажатия на кнопку 1 на брелоке, отключающем режим охраны, откро
ется только дверь водителя. Повторным нажатием этой кнопки после снятия си
стемы с охраны открываются замки остальных дверей.
$$
$ Поиск автомобиля.
$$
Если в период, когда сигнализация стоит на охране или находится в Valet
режиме одновременно нажать кнопки 1 и 2,раздастся один звуковой сигнал, и
фонари мигнут шесть раз, обозначив место автомобиля на стоянке.
Приложение 3 к Руководству пользователя и инструкции по установке.
$$
$ Управление дополнительными каналами.
$$
Дополнительные каналы N1, N2: Режим работы каналов выбирается програм"
мированием при установке. Для каждого из каналов может быть выбрана одна из 9
ниже приведенных функций. Для активизации канала N1 на 3 сек. нажать кноп
ки 1 и 3, для активизации канала N2 на 3 сек. нажать кнопки 2 и 3. Режимы 7 и 9
активизируются автоматически, режим 8 с помощью кнопки брелока, отключа
ющей охрану.
1. Открывание багажника. Функция может быть активирована в любое время, в
том числе при включенном зажигании. Если функция активизируется при
включенной охране, концевик багажника и датчики временно отключаются
и снова будут взяты под охрану через 10 секунд после того как багажник будет
закрыт.
2. Управление дистанционным запуском двигателя (при наличие внешнего уст
ройства дистанционного запуска). Повторным нажатие тех же кнопок режим
отключается. Включение тревоги после дистанционного запуска также отклю
чает двигатель. Если режим тревоги включался в период охраны, предшеству
ющий попытке дистанционного запуска, дистанционный запуск будет запре
щен системой.
4. 20"секундный импульс для управления закрытием стекол. Режим работает толь
ко при выключенном зажигании. При активизации канала, если система сто
ит на охране, салонные датчики отключаются до окончания импульса.
5. Импульс с фиксацией универсального назначения: активизируется нажатием со
ответствующих кнопок на брелоке, отключается повторным нажатием тех же
кнопок Функция может быть активирована в любое время, в том числе при
включенном зажигании
6. Режим энергосбережения: активизируется нажатием соответствующих кнопок
на брелоке, отключается повторным нажатием тех же кнопок или при поста
новке системы на охрану. Режим может быть использован для включения и
выключения питания дополнительно установленного оборудования со зна
чительным энергопотреблением. Функция может быть активирована только
при отключенной охране.
7. Включение наружного освещения. Автоматически включается на 20 секунд при
снятии системы с охраны.
8. 2"шаговое отпирание дверей для автомобилей, не имеющих соответствующейзаводской системы. Активизируется повторным нажатием кнопки брелока
отключающим охрану.
ОР
9. Функция автоматического доступа, предназначена для управления постанов
кой и снятием системы с охраны с помощью специальной кодовой карты. Для
реализации функции требуется установка дополнительного оборудования.
13
$$
$ Отложенная охрана.
$$
Функция включается программированием.
Если в течение 5 сек. после открывания двери или багажника нажать кнопку 1
сигнализация, как обычно при постановке на охрану, подаст однократный звуко
вой и световой сигнал, однако охрана и запирание дверей будут включены толь
ко после закрывания последней двери или багажника.
Автомобильная охранная система “MONGOOSE” Модель QS LUX.
14
$$
$ Учет задержки салонного света.
$$
Режим включается программированием
Если автомобиль имеет функцию задержки салонного света, и программно
включен режим учета задержки, концевики дверей будут взяты под охрану толь
ко после того, как погаснет свет в салоне. Оповещение о не закрытых дверях при
постановке на охрану в этом режиме отсутствует.
$$
$ Задержка тревоги при открывании двери.
$$
В системе предусмотрен специальный, программно включаемый и выключа
емый режим, позволяющий при отсутствии или неисправности брелока снять
сигнализацию с охраны с помощью персонального кода аварийного отключения,
избежав при этом включения сигнала тревоги. Если режим задержки включен,
то после открывания двери, сигнализация в течение 15 секунд ожидает включе
ния зажигания и ввода кода аварийного отключения. Если код не был введен в
течение этого времени, включится тревога.
Режим Valet.
В этом режиме отключаются все охранные функции системы. Вы можете вклю
чить его, например когда отдаете автомобиль на сервис, и тогда Вам не придется
оставлять там брелок Вашей сигнализации. Это абсолютная гарантия от несанк
ционированной записи новых брелоков в память Вашей охранной системы.
Для включения режима необходимо при отключенной охране и включенном
зажигании на 3 сек. нажать кнопки 1 и 2 на брелоке, трижды мигнут сигнальные
фонари, светодиод системы загорится в постоянном режиме. В Valetрежиме со
храняется возможность дистанционного управления центральным замком и до
полнительными каналами. Повторное нажатие на те же кнопки при включен
ном зажигании возвращает систему в режим нормальной эксплуатации, о чем
она сообщает тремя звуковыми сигналами.
Программирование брелоков.
В стандартный комплект QS LUX входит 2 брелока однако сигнализация спо
собна запомнить до 4 брелоков, и если у Вас возникла необходимость увеличить
количество брелоков для управления Вашей охранной системой, Вы можете зап
рограммировать их используя следующую процедуру:
1. Включите зажигание.
2. Введите первую (или единственную) цифру Вашего PIN кода, нажав кнопку
аварийного отключения соответствующее число раз.
3. Выключите и снова включите зажигание. Если установлен 2значный PIN
код, введите кнопкой аварийного отключения вторую цифру.
4. Закончив ввод кода, выключите и снова включите зажигание. Если код вве
ден правильно, система двойным звуковым сигналом сообщит о входе в ре
жим программирования брелоков.
5. Нажмите кнопку 1 программируемого брелока. Короткий звуковой сигнал
подтвердит запись кода брелока в память системы.
Приложение 3 к Руководству пользователя и инструкции по установке.
6. Для выхода из режима программирования брелоков, выключите зажигание и
нажмите кнопку аварийного отключения или подождите 15 секунд. О выходе
из режима система сообщит двойным звуковым сигналом.
Программирование функций.
Для того чтобы изменить значение PIN"кода, стереть из памяти системы не"
нужные Вам брелоки, включить или выключить Anti Hi"Jack, установить новое зна"
чение программируемых функций, необходимо, прежде, выполнить программирова"
ние брелоков, описанное выше, причем для этого можно использовать брелок, кото"
рый уже известен системе. Затем выполнить следующую процедуру:
2. Введите первую цифру номера программного переключателя, для чего нажми
те кнопку аварийного отключения число раз равное этой цифре.
3. Выключите, включите зажигание и введите кнопкой аварийного отключения
вторую цифру номера программного переключателя .
4. Текущее состояние функции отражается светодиодом системы, который го
рит, если функция включена и не горит, если выключена.
5. Для включения функции нажмите кнопку 1 брелока, для выключения кноп
ку 2.
6. При необходимости изменить значение других функций, выключите и вклю
чите зажигание не позже, чем через 10 секунд и повторите процедуру, начи
ная с шага 2. По окончании программирования выключите зажигание и на
жмите кнопку аварийного отключения, система двойным звуковым сигна
лом подтвердит выход из режима.
15
Автомобильная охранная система “MONGOOSE” Модель QS LUX.
16
Пользовательское программирование.
Функция переключателяЗаводскаяКнопка 1Кнопка 2
1−1 Автопостановка на охрануВЫКЛ.ÂÊË.ÂÛÊË.
1−2 15 секундная задержка тревоги при открывании двериВЫКЛ.ÂÊË.ВЫКЛ.
1−3 Запирание дверей при перепостановке на охрануВКЛ.ÂÊË.ВЫКЛ.
1−4 Запирание дверей при включении зажиганияВКЛ.ÂÊË.ВЫКЛ.
1−5 Режим пассивного иммобилайзераВКЛ.ÂÊË.ВЫКЛ.
1−6 Блокировка двигателя в режиме Anti Hi−jackПриÏðèПосле
2−2 Звуковые сигналы подтверждения выполнения командВКЛ.ÂÊË.ВЫКЛ.
2−3 Длительность тревоги30 сек.30 ñåê.60 сек.
2−4* Дистанционная настройка датчика (ВХОД 1)
− шаги 1−: 8 − тревожная зона4−+
ОР
− шаги 1−: 8 (9−: 16) − предупредительная зона4
2−5* Дистанционная настройка датчика (ВХОД 2)
− шаги 1−: 8 − тревожная зона4−+
ОР
− шаги 1−: 8 (9−: 16) −предупредительная зона4
2−6 Режим отложенной охраныВЫКЛ.ÂÊË.ВЫКЛ.
2−7 Активизация Анти−Хай−Джек при открывании двериВЫКЛ.ÂÊË.ÂÛÊË.
2−8 Активизация Анти−Хай−Джек при включении зажиганияВЫКЛ.ÂÊË.ВЫКЛ.
2−9 Режим тихой охраныВЫКЛ.ÂÊË.ВЫКЛ.
3−1 Активизация эквалайзера, режим ARM 2ВЫКЛ.ÂÊË.ÂÛÊË.
3−2 Звуковые сигналы подтверждения выполнения командВКЛ.ÂÊË.ВЫКЛ.
3−3 Длительность тревоги30 сек.30 ñåê.60 сек.
3−4* Дистанционная настройка датчика (ВХОД 1)
− шаги 1−: 8 (9−: 16) −предупредительная зона4
4−6 Режим отложенной охраныВЫКЛ.ÂÊË.ВЫКЛ.
4−7 Активизация Анти−Хай−Джек при открывании двериВЫКЛ.ÂÊË.ÂÛÊË.
4−8 Активизация Анти−Хай−Джек при включении зажиганияВЫКЛ.ÂÊË.ВЫКЛ.
4−9 Режим тихой охраныВЫКЛ.ÂÊË.ВЫКЛ.
5−1 Изменение PIN−кода (1−: 99).1ÂâîäÂâîä
5−2 Стирание кодов всех брелоков кроме используемого− Нажать обе кнопки вместе
5−3 Возврат к заводским установкам− Нажать обе кнопки вместе
8−6 Переход к установочному программированию Нажать обе кнопки вместе
Приложение 3 к Руководству пользователя и инструкции по установке.
установка
включениивключениивыключения
тревогитревогизажигания
десятков.единиц.
НажатьНажать
1−: 9 ðàç.1−: 9 ðàç.
Дистанционная настройка датчиков
ОР
Режим возможен только при использовании цифровых датчиков Mongoose с воз
можностью программной настройки.
Если Вы используете датчики с возможность программной настройки, то, дой
дя до программного переключателя 24 или 25, установите желаемую чувстви
тельность датчиков, подключенных к каждому из входов системы. Выбрав по
числу миганий светодиода с помощью соответствующих кнопок брелока желае
мую чувствительность основной (тревожной) зоны, нажмите одновременно кноп
ки 1 и 2: сирена выдаст двойной «чирп» и перейдет в режим настройки предвари
тельной зоны, произведите настройку таким же образом.
1 вспышка светодиода соответствует максимальной чувствительности.
8 вспышек светодиода соответствует минимальной чувствительности.
Если Вы используете систему в режиме ЭКВАЛАЙЗЕР, таким же образом ус
тановите требуемую чувствительность датчиков для каждого режима охраны (про
граммные переключатели 34. 35, 44 и 45).
17
Автомобильная охранная система “MONGOOSE” Модель QS LUX.
18
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
Общие рекомендации.
Перед началом установки отсоедините «» клемму аккумулятора автомобиля.
1. Центральный блок сигнализации устанавливается внутри салона вдали от ис
точников влаги и нагрева. Антенну радиоприемника блока для достижения
максимального радиуса приема сигналов брелоков следует располагать как
можно выше, вдали от металлических панелей кузова и жгутов штатной элек
тропроводки автомобиля. Изменять длину антенны не следует.
2. Сирена устанавливается под капотом или в другом недоступном угонщику ме
сте рупором вниз или в сторону. Место установки должно быть удалено от
источников нагрева и защищено от попадания воды. В случае установки си
рены с автономным питанием, необходимо обеспечить доступ к замку сер
висного ключа.
3. Концевые выключатели капота и багажника устанавливаются в защищенные
от влаги места недоступные при закрытом капоте или багажнике.
4. Датчик удара устанавливается в салоне автомобиля на металл кузова с помо
щью саморезов или приклеивается, как можно ближе к продольной оси авто
мобиля.
5. Все силовые цепи должны быть защищены плавкими предохранителями на
соответствующие токи.
Приложение 3 к Руководству пользователя и инструкции по установке.
Назначение проводов и разъемов центрального блока.
NНазначение проводаЦвет проводаПримечание
1
2Программируемый «−» входСерый/белыйОдин из 4−х режимов
3Выход на блокировкуГолубой/белый«−»300 мА при отключенной
охране, для внешнего НО
ðåëå.
4ЗажиганиеОранжевый+12 Â
5Программируемый «+» вход 2Белый/красныйОдин из 3−х режимов
6Выход на пейджер/клаксонФиолетовый«+»300 ìÀ
7Концевик капота «−»Серый
8Выход на блокировкуКоричневый/белый«−»300 мА при включенной
охране, для внешнего НЗ
ðåëå.
9Программируемый выход 2Белый«−»300 ìÀ
Один из 9−и режимов
10 Выход на сиренуКоричневый«+» 2А
11 Программируемый выход 1Голубой/черный«−»300 ìÀ
Один из 9−и режимов
12 Концевик двери «−»Зеленый
13 КорпусЧерный«−»
14 Питание блокаЗеленый/коричневый+12В, Пр. 5А
15 Выход на фонари 2Черный/белыйВнутреннее реле
16 Питание фонарейКрасный+12В, Пр. 15А
17 Выход на фонари 1Черный/зеленыйВнутреннее реле
18 Программируемый «+» вход 1ЖелтыйОдин из 3−х режимов
19ÍÇГолубой/желтый
20 ОтпираниеÎáù.Голубой/красныйВнутреннее реле
21ÍÎКрасный/черный
22ÍÇСерый/желтый
23 ЗапираниеÎáù.Серый/красныйВнутреннее реле
24ÍÎКрасный/желтый
Р2 Вход для светодиода2−контактный разъем
Р3 Вход кнопки аварийного отключения2−контактный разъем
Р4 Два входа для 2−зоновыхДва 4−контактных разъема
Р5 датчиков
Силовой выход блокировкиЧерныеВнутреннее реле
(2 провода)
19
Автомобильная охранная система “MONGOOSE” Модель QS LUX.
20
$$
$ Подключение дополнительных каналов.
$$
Дополнительные каналы N1, N2: Режим работы каждого канала выбирается
программированием при установке. Для каждого из каналов может быть выбрана
одна из 9 ниже приведенных функций. Для активизации канала N1 на 3 сек. на
жать кнопки 1 и 3, для активизации канала N2 на 3 сек. нажать кнопки 2 и 3.
Режимы 7 и 9 активизируются автоматически, режим 8 с помощью кнопки бре
лока, отключающей охрану.
Провода дополнительных каналов должны быть подключены в соответствии
с выбранной функцией.
1. Открывание багажника. Требуется подключение к штатной системе автомо
биля, а если таковая отсутствует, установка специального актуатора и допол
нительного реле.
2. Управление дистанционным запуском двигателя. Требуется установка внешне
го устройства дистанционного запуска двигателя.
4. 20"секундный импульс для управления закрытием стекол. При активизации ка
нала, салонные датчики отключаются до окончания импульса. Подключить к
цепи управления закрытием стекол. Не допускается прямое подключение к
силовому проводу закрытия стекол.
5. Импульс с фиксацией универсального назначения: активизируется при 3х секун
дном нажатии соответствующих кнопок брелока, отключается повторным на
жатием тех же кнопок.
6. Режим энергосбережения: активизируется при 3х секундном нажатии соот
ветствующих кнопок брелока, отключается повторным нажатием тех же кно
пок или при постановке системы на охрану. Режим может быть использован
для включения и выключения питания дополнительно установленного обо
рудования со значительным энергопотреблением.
7. Включение наружного освещения. Автоматически включается на 20 секунд при
снятии системы с охраны. Подключить к цепям управления ближним или
дальним светом. Не допускается прямое подключение к силовым проводам
питания ламп.
8. 2"шаговое отпирание дверей для автомобилей, не имеющих соответствующейзаводской системы. На выходе появляется импульс при повторном, в течение
3 сек., нажатии на кнопку 1 при снятии системы с охраны. Подключить к про
воду управления отпиранием всех дверей кроме двери водителя (не допуска/ется прямое подключение к силовым проводам актуаторов). Провод отпира
ния двери водителя должен быть подключен к соответствующему проводу
встроенного реле сигнализации, предназначенного для управления замками.
Чтобы активизировать режим, необходимо также программно включить фун
9. Выход для подключения, дополнительного модуля, позволяющего использо
вать пульт дистанционного управления со встроенной кодовой картой. Вы
ход будет автоматически активизирован:
А. при закрытых дверях и выключенном зажигании постоянно.
В. при включенном режиме охраны постоянно по истечении 20 секундной
задержки после постановки на охрану.
С. при программной активизации управления АнтиХайДжеком с помощью
противоразбойной карточки в течение 2 минут после каждого включе
ния зажигания или после открывания и закрывания двери при включен
ном зажигании.
Приложение 3 к Руководству пользователя и инструкции по установке.
$$
$ Двушаговое отпирание дверей.
$$
(для автомобилей с заводским двушаговым алгоритмом
центрального замка)
После нажатия на кнопку 1 на брелоке, отключающем режим охраны, сигна
лизация выдает первый импульс на открывание двери водителя. Повторным на
жатием этой кнопки после снятие системы с охраны открываются замки осталь
ных дверей. Функция включается программированием.
Реализация данной функции, не требует дополнительных подключений, вто
рой отпирающий импульс появляется на выходе отпирания сигнализации.
$$
$ Двушаговое отпирание дверей.
$$
(для автомобилей не оборудованных заводской системой
двушагового отпирания дверей)
После нажатия на кнопку 1 на брелоке, отключающем режим охраны, сигна
лизация выдает первый импульс на открывание двери водителя. Повторным на
жатием этой кнопки после снятие системы с охраны открываются замки осталь
ных дверей. Функция включается программированием.
Для реализации данной функции, выход отпирания сигнализации следует
использовать только для управления актуатором в двери водителя, цепь откры
вания остальных дверей необходимо коммутировать при помощи дополнитель
ного реле, для управления которым используется один из дополнительных кана
лов сигнализации, запрограммированный на соответствующую функцию.
2. Наберите номер 86, как описано ниже в п.п. 3 и 4 и нажмите одновременно
кнопки 1 и 2. После звукового сигнала выключите и снова включите зажига
ние.
3. Введите первую цифру номера программного переключателя, для чего нажми
те кнопку аварийного отключения число раз равное этой цифре.
4. Выключите, включите зажигание и введите кнопкой аварийного отключения
вторую цифру номера программного переключателя .
5. Текущее состояние функции отражается светодиодом системы, который го
рит, если функция включена и не горит, если выключена.
6. Для включения функции нажмите кнопку 1 брелока, для выключения кноп
ку 2.
7. При необходимости изменить значение других функций, выключите и вклю
чите зажигание не позже, чем через 10 секунд и повторите процедуру, начи
ная с шага 2. По окончании программирования выключите зажигание и на
жмите кнопку аварийного отключения, система двойным звуковым сигна
лом подтвердит выход из режима.
Автомобильная охранная система “MONGOOSE” Модель QS LUX.
22
Установочное программирование.
Функция переключателяЗаводскаяКнопка 1Кнопка 2
установка
1−1 Клаксон/пейджерПейджерКлаксонПейджер
1−2 Время импульса центрального замка0,6 ñåê.0,6 ñåê.4 сек.
1−3 Управление Anti Hi−jackÂÛÊË.ÂÊË.ÂÛÊË.
двушагового отпирания дверей)
1−7 Блокировка с имитацией неисправностиÂÛÊË.ÂÊË.ВЫКЛ.
1−8* 20 сек. импульс закрыванияÂÛÊË.ÂÊË.ВЫКЛ.
1−9 Учет задержки салонного светаÂÛÊË.ÂÊË.ВЫКЛ.
2−1 Программируемый вход «+» 1**1Изменение номера функции 1−: 3
(кн.1 вверх / кн.2 вниз)
2−2 Программируемый вход «+» 2**1Изменение номера функции 1−: 3
(кн.1 вверх / кн.2 вниз)
2−3 Программируемый вход «−»***1Изменение номера функции 1−: 4
(кн.1 вверх / кн.2 вниз)
2−5 Программируемый дополнительный канал 11Изменение номера функции 1−: 9
(кн.1 вверх / кн.2 вниз)
2−6 Программируемый дополнительный канал 21Изменение номера функции 1−: 9
(кн.1 вверх / кн.2 вниз)
* ВНИМАНИЕ! Не допускается включение режима 1/8 в случае прямой комму
тации актуаторов на силовых реле во избежание выхода актуаторов из строя, толь
ко при наличие блока центрального замка.
** Программируемые «+» входы могут работать в следующих режимах:
1. «+» концевик.
2. Предупреждение о движении задним ходом: звуковые сигналы при включен
ном зажигании и задней передаче. Подключить к проводу питания фонарей
заднего хода.
3. Предупреждение о не выключенном наружном освещении: длинный звуко
вой сигнал при постановке системы на охрану. Подключить к проводу пита
ния соответствующих ламп наружного света.
Приложение 3 к Руководству пользователя и инструкции по установке.
*** Программируемый «"» вход может работать в следующих режимах:
1. Концевик багажника.
2. Управляющий вход центрального замка. Подключить к выходу 5проводного
актуатора, на котором «» появляется в положении «открыто» и исчезает в
положении «закрыто»
3. Контрольный вход наличия «» сигнала.
4. Вход отключения датчиков и блокировок в режиме автостартера (если уста
новлен внешний блок дистанционного запуска двигателя). Подключить к со
ответствующему выходу блока автостартера.
23
Автомобильная охранная система “MONGOOSE” Модель QS LUX.
24
СХЕМА ПОДКЛЮЧЕНИЙ
Приложение 3 к Руководству пользователя и инструкции по установке.
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
