I 7042

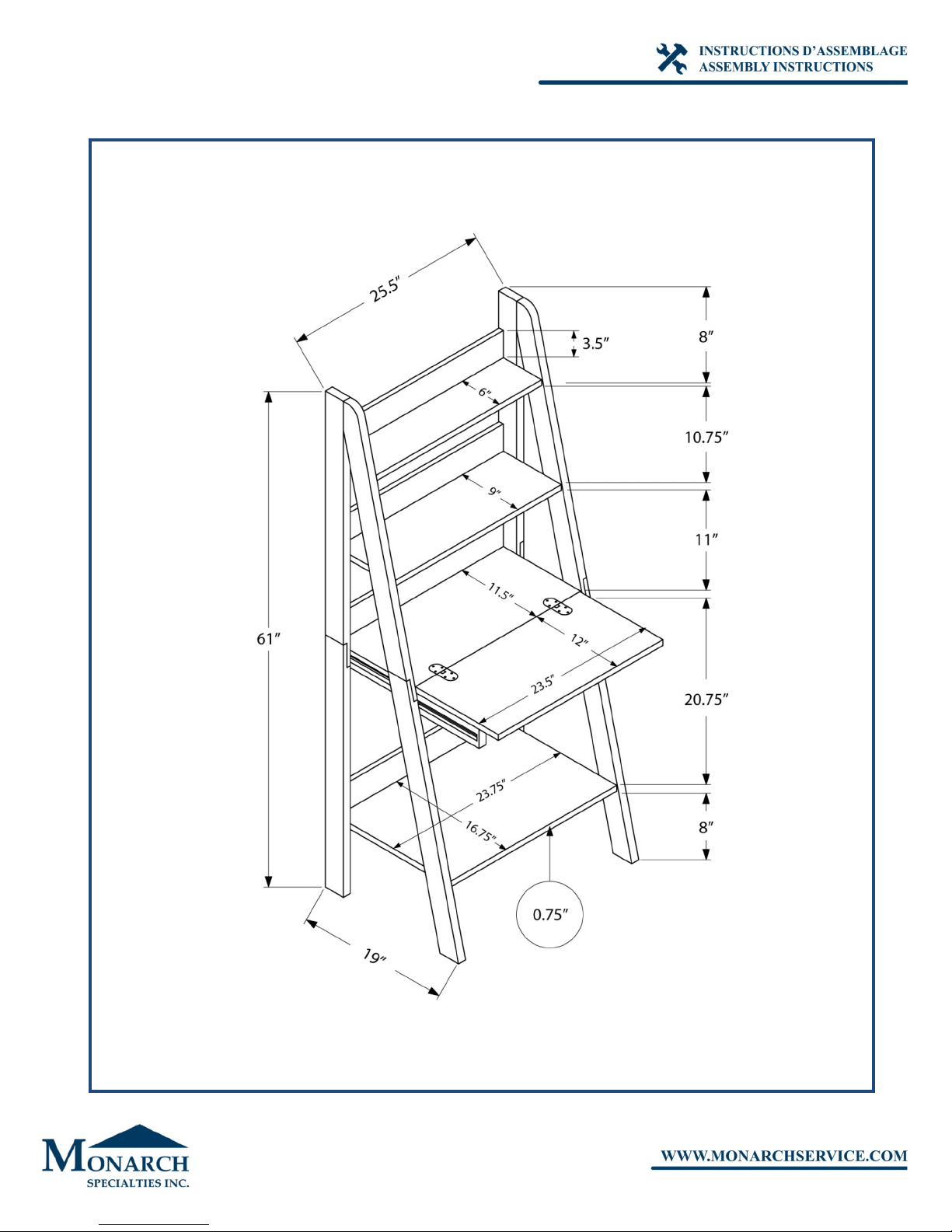

BUREAU 61"H / TAUPE FONCE STYLE ECHELLE
COMPUTER DESK 61"H / DARK TAUPE LADDER STYLE
I 7042
LISTE DES PIÈCES
PARTS LIST
PIÈCE / PART # IMAGE DESCRIPTION QTY / QTÉ
BACK FACING LEFT LEG
1
PATTE ARRIÈRE GAUCHE
BACK FACING RIGHT LEG
2
PATTE ARRIÈRE DROITE
1
1
FRONT FACING LEFT LEG
3
PATTE AVANT GAUCHE
FRONT FACING RIGHT LEG
4
PATTE AVANT DROITE
BACK PANEL
5
PANNEAU ARRIÈRE
1
1
4
PAGE 2 DE / OF 18
I 7042
LISTE DES PIÈCES
PARTS LIST
PIÈCE / PART # IMAGE DESCRIPTION QTY / QTÉ
BOTTOM SHELF
6
ÉTAGÈRE DU BAS
SHELF PANEL
7
PANNEAU DE TABLETTE
1
1
8
9
10
SHELF PANEL
PANNEAU DE TABLETTE
TOP SHELF
ÉTAGÈRE SUPÉRIEURE
SHELF PANEL
PANNEAU DE TABLETTE
1
1
1
PAGE 3 DE / OF 18
I 7042
LISTE DES PIÈCES
PARTS LIST
PIÈCE / PART # IMAGE DESCRIPTION QTY / QTÉ
SHELF SUPPORT
11
12
SUPPORT D'ETAGERE
SHELF SUPPORT
SUPPORT D'ETAGERE
2
1
13
14
15
SHELF SUPPORT
SUPPORT D'ETAGERE
BACK FACING LEFT LEG
PATTE ARRIÈRE GAUCHE
FRONT FACING LEFT LEG
PATTE AVANT GAUCHE
1
1
1
PAGE 4 DE / OF 18
I 7042
LISTE DES PIÈCES
PARTS LIST
PIÈCE / PART # IMAGE DESCRIPTION QTY / QTÉ
BACK FACING RIGHT LEG
16
17
PATTE ARRIÈRE DROITE
FRONT FACING RIGHT LEG
PATTE AVANT DROITE
1
1
PAGE 5 DE / OF 18
I 7042
LISTE DES PIÈCES DE MONTAGE
HARDWARE LIST
PIÈCE / PART # IMAGE DESCRIPTION QTY / QTÉ
SUPPORT PLATE -
4 1/8" X 1"
A
PLAQUE DE SUPPORT -
4 1/8" X 1"
ASSEMBLING BOLT -
Ø1/4" X 1/2"
B
BOULON D'ASSEMBLAGE -
Ø1/4" X 1/2"
4
8
C
D
E
WOOD DOWEL -
Ø3/8" X 1"
GOUJON DE BOIS -
Ø3/8" X 1"
BARREL NUT -
Ø3/8" X 5/8"
ÉCROU DE CANON -
Ø3/8" X 5/8"
ASSEMBLING SCREW -
Ø1/4" X 3 3/8"
VIS D'ASSEMBLAGE -
Ø1/4" X 3 3/8"
10
22
2
PAGE 6 DE / OF 18
I 7042
LISTE DES PIÈCES DE MONTAGE
HARDWARE LIST
PIÈCE / PART # IMAGE DESCRIPTION QTY / QTÉ
HEX KEY
F
CLÉ HEXAGONALE
FINISHING STICKER -
Ø5/8"
G
COLLANT DE FINITION -
Ø5/8"
1
22
H
I
J
ASSEMBLING SCREW -
Ø1/4" X 2 1/8"
VIS D'ASSEMBLAGE -
Ø1/4" X 2 1/8"
ASSEMBLING SCREW -
Ø1/8" X 1 1/8"
VIS D'ASSEMBLAGE -
Ø1/8" X 1 1/8"
CAM LOCK SCREW -
1 1/8"
VIS CAM LOCK -
1 1/8"
20
10
8
PAGE 7 DE / OF 18
I 7042
LISTE DES PIÈCES DE MONTAGE
HARDWARE LIST
PIÈCE / PART # IMAGE DESCRIPTION QTY / QTÉ
CAM LOCK CONNECTOR -
Ø5/8"
K
ÉCROU CAM LOCK -
Ø5/8"
METAL BRACKET -
1/2"
L
SUPPORT DE MÉTAL -
1/2"
8
2
M
N
O
ASSEMBLING SCREW -
Ø1/8" X 5/8"
VIS D'ASSEMBLAGE -
Ø1/8" X 5/8"
HINGE -
3 1/8" X 1 1/8"
CHARNIÈRE 3 1/8" X 1 1/8"
ASSEMBLING SCREW -
Ø1/8" X 1/2"
VIS D'ASSEMBLAGE -
Ø1/8" X 1/2"
4
2
12
PAGE 8 DE / OF 18
I 7042
LISTE DES PIÈCES DE MONTAGE
HARDWARE LIST
PIÈCE / PART # IMAGE DESCRIPTION QTY / QTÉ
ZIP TIE -
7 3/4" X 1/8"
P
ATTACHE AUTOBLOQUANTE -
7 3/4" X 1/8"
METAL BRACKET -
1/2" X 1/2"
Q
SUPPORT DE MÉTAL -
1/2" X 1/2"
1
2
R
S
T
ASSEMBLING SCREW -
Ø1/8" X 1 1/2"
VIS D'ASSEMBLAGE -
Ø1/8" X 1 1/2"
ANCHOR -
Ø3/8" X 1 1/2"
ANCRE -
Ø3/8" X 1 1/2"
WOOD DOWEL -
Ø3/8" X 1 1/2"
GOUJON DE BOIS -
Ø3/8" X 1 1/2"
1
1
2
PAGE 9 DE / OF 18
I 7042
LISTE DES PIÈCES DE MONTAGE
HARDWARE LIST
PIÈCE / PART # IMAGE DESCRIPTION QTY / QTÉ
GLUE
U
COLLE
WOOD DOWEL -
Ø3/8" X 1"
V
GOUJON DE BOIS -
Ø3/8" X 1"
1
4
W
X
FLOOR PROTECTOR -
Ø5/8"
PROTECTEUR DE PLANCHER -
Ø5/8"
ASSEMBLING SCREW -
Ø1/8" X 1"
VIS D'ASSEMBLAGE -
Ø1/8" X 1"
4
1
PAGE 10 DE / OF 18
I 7042
PAGE 11 DE / OF 18

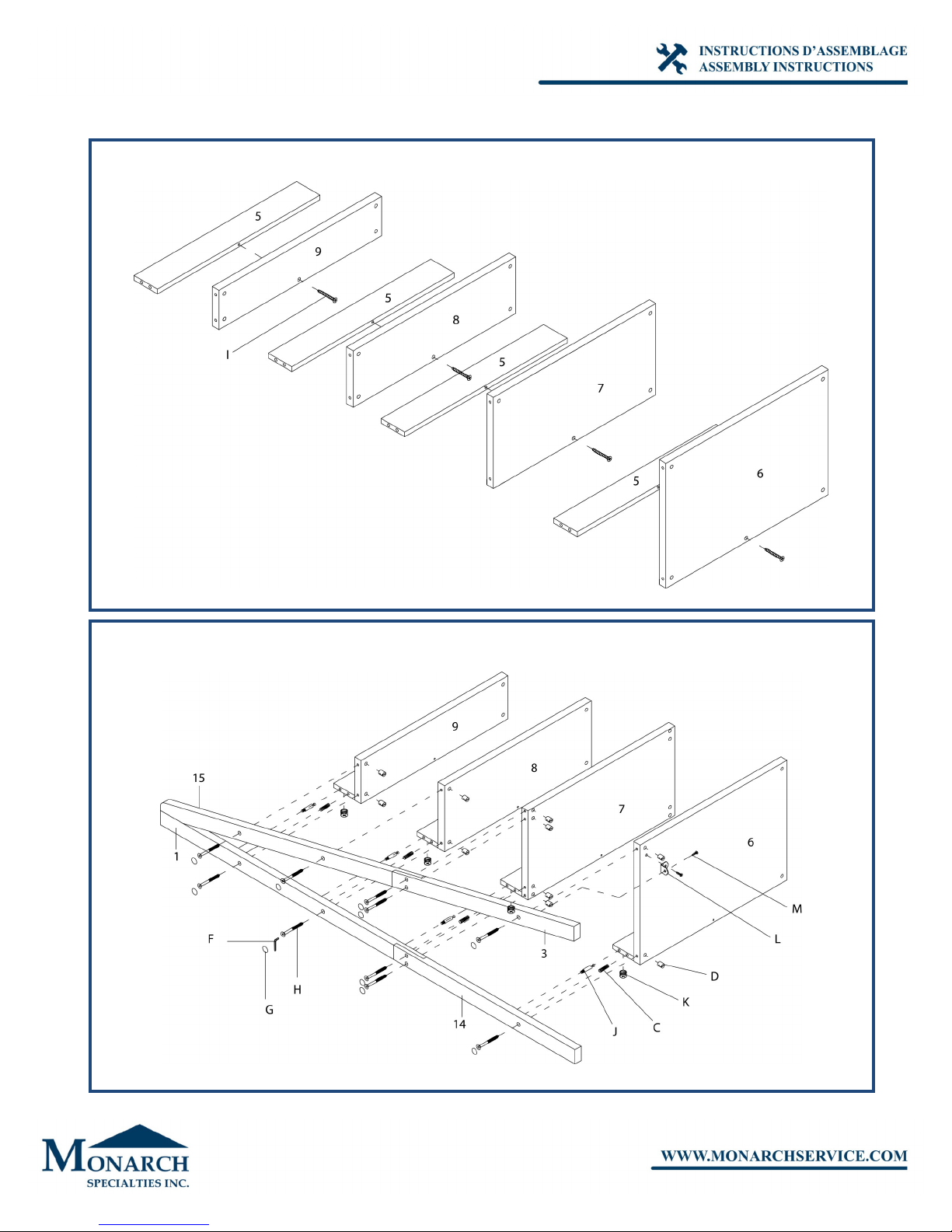

ÉTAPE / STEP 1
I 7042
ÉTAPE / STEP 2
PAGE 12 DE / OF 18
ÉTAPE / STEP 3
I 7042
ÉTAPE / STEP 4
PAGE 13 DE / OF 18
ÉTAPE / STEP 5
I 7042
ÉTAPE / STEP 6
PAGE 14 DE / OF 18
ÉTAPE / STEP 7
I 7042
ÉTAPE / STEP 8
PAGE 15 DE / OF 18
ÉTAPE / STEP 9
I 7042
ÉTAPE / STEP 10
PAGE 16 DE / OF 18
ÉTAPE / STEP 11
I 7042
ÉTAPE / STEP 12
PAGE 17 DE / OF 18
ÉTAPE / STEP 13
I 7042
PAGE 18 DE / OF 18
