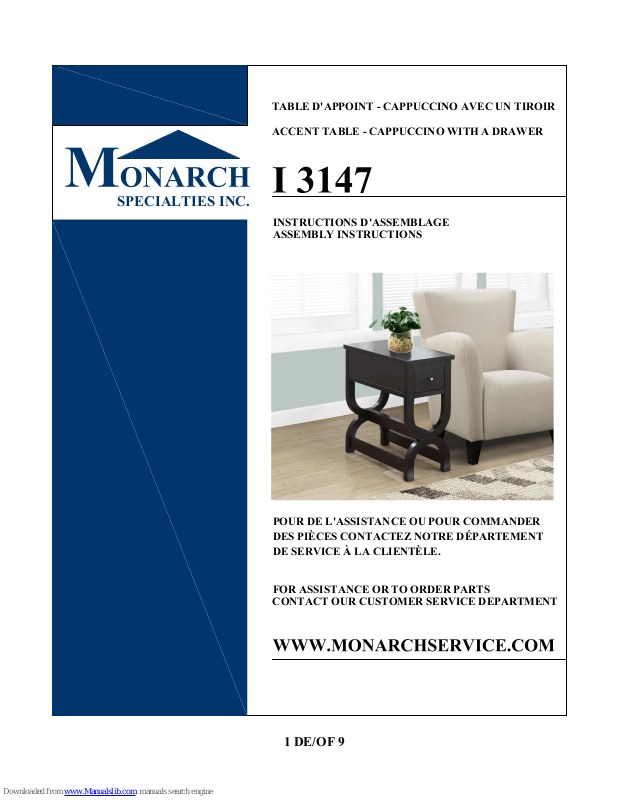

TABLE D'APPOINT - CAPPUCCINO AVEC UN TIROIR
ACCENT TABLE - CAPPUCCINO WITH A DRAWER
INSTRUCTIONS D'ASSEMBLAGE
ASSEMBLY INSTRUCTIONS
1 DE/OF 9
POUR DE L'ASSISTANCE OU POUR COMMANDER
DES PIÈCES CONTACTEZ NOTRE DÉPARTEMENT
DE SERVICE À LA CLIENTÈLE.
FOR ASSISTANCE OR TO ORDER PARTS
CONTACT OUR CUSTOMER SERVICE DEPARTMENT
SPECIALTIES INC.
Page 2
2 DE/OF 9
ARTICLE:
ITEM:
INSTRUCTIONS D' ASSEMBLAGE
ASSEMBLY INSTRUCTIONS
1
2MCX/PCS
IDENTIFICATION DES PIÈCES
PARTS IDENTIFICATION
WWW.MONARCHSERVICE.COM
2
2MCX/PCS
3
1MC/PC
6
1MC/PC
PANNEAU DU DESSUS
TOP PANEL
SPECIALTIES INC.
ONARCH
1MC/PC
4
5
7
1MC/PC
8
1MC/PC
9
1MC/PC
PANNEAU DE TABLETTE
SHELF PANEL
PANNEAU DU DEVANT
FRONT PANEL
PANNEAU ARRIÈRE DU
BACK PANEL
PATTE
LEG
PATTE
LEG
DÉFLECTEUR
BAFFLE PLATE
PANNEAU CÔTÉ
SIDE PANEL
1MC/PC
DÉFLECTEUR
BAFFLE PLATE
Page 3
3 DE/OF 9
ARTICLE:
ITEM:
INSTRUCTIONS D' ASSEMBLAGE
ASSEMBLY INSTRUCTIONS
IDENTIFICATION DES PIÈCES
PARTS IDENTIFICATION
WWW.MONARCHSERVICE.COM
SPECIALTIES INC.
ONARCH
19
1MC/PC
PANNEAU DEVANT TIROIR
DRAWER FRONT PANEL
18
1MC/PC
PANNEAU DU FOND DU TIROIR
DRAWER BOTTOM PANEL
17
1MC/PC
PANNEAU ARRIÈRE DU TIROIR
DRAWER BACK PANEL
16
1MC/PC
PANNEAU CÔTÉ DROIT DU TIROIR
RIGHT DRAWER SIDE PANEL
15
1MC/PC
PANNEAU CÔTÉ GAUCHE DU TIROIR
LEFT DRAWER SIDE PANEL
14
1MC/PC
BARRE TRANSVERSALE DU BAS
BOTTOM CROSSBAR
13
2MCX/PCS
BARRE TRANSVERSALE DU BAS
BOTTOM CROSSBAR
12
2MCX/PCS
PATTE
LEG
11
1MC/PC
PATTE
LEG
10
1MC/PC
PATTE
LEG
Page 4
G
D
35MCX/PCS
4 DE/OF 9
A
L29
B
C
IDENTIFICATION DES PIÈCES DE MONTAGE
HARDWARE IDENTIFICATION
ARTICLE:
ITEM:
INSTRUCTIONS D' ASSEMBLAGE
ASSEMBLY INSTRUCTIONS
WWW.MONARCHSERVICE.COM
E
H
Ø16mm
F
SPECIALTIES INC.
ONARCH
35MCX/PCS
Ø15
Ø8×25mm
6MCX/PCS
I
J
K
Ø20mm
L
1MC/PC
COLLE/GLUE
4MCX/PCS
4MCX/PCS
Ø4×45mm
4MCX/PCS
Ø4×30mm
12MCX/PCS
4MCX/PCS
M
4MCX/PCS
L20
Ø12
M6×45mm
N
4MCX/PCS
O
18MCX/PCS
1MC/PC
M4×22mm
1MC/PC
M6
Ø8×50mm
1MC/PC
Page 5
5 DE/OF 9
ARTICLE:
ITEM:
INSTRUCTIONS D' ASSEMBLAGE
ASSEMBLY INSTRUCTIONS
WWW.MONARCHSERVICE.COM
SPECIALTIES INC.
ONARCH
ÉTAPE / STEP 1
ÉTAPE / STEP 2
9
7
8
3
3
4
10
11
C
G
B
A
C
Page 6
6 DE/OF 9
ARTICLE:
ITEM:
INSTRUCTIONS D' ASSEMBLAGE
ASSEMBLY INSTRUCTIONS
WWW.MONARCHSERVICE.COM
SPECIALTIES INC.
ONARCH
ÉTAPE / STEP 1
ÉTAPE / STEP 2
12
12
11
9
9
13
14
I
J
J
I
A
N
B
3
N
N
10
M
Page 7
7 DE/OF 9
ARTICLE:
ITEM:
INSTRUCTIONS D' ASSEMBLAGE
ASSEMBLY INSTRUCTIONS
WWW.MONARCHSERVICE.COM
SPECIALTIES INC.
ONARCH
ÉTAPE / STEP 1
ÉTAPE / STEP 2
10
11
5
5
6
H
B
A
N
Page 8
8 DE/OF 9
ARTICLE:
ITEM:
INSTRUCTIONS D' ASSEMBLAGE
ASSEMBLY INSTRUCTIONS
WWW.MONARCHSERVICE.COM
SPECIALTIES INC.
ONARCH
ÉTAPE / STEP 1
ÉTAPE / STEP 2
1
1
2
15
16
17
H
H
A
Page 9
9 DE/OF 9
ARTICLE:
ITEM:
INSTRUCTIONS D' ASSEMBLAGE
ASSEMBLY INSTRUCTIONS
WWW.MONARCHSERVICE.COM
SPECIALTIES INC.
ONARCH
ÉTAPE / STEP 1
ÉTAPE / STEP 2
19
18
E
F
D
K
L
19
