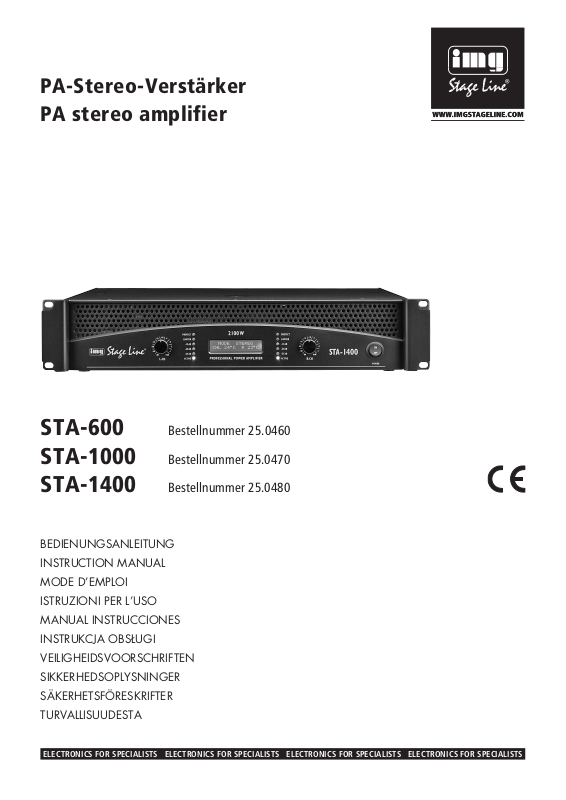

STA-600 Bestellnummer 25.0460 STA-1000 Bestellnummer 25.0470 STA-1400 Bestellnummer 25.0480

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS

BEDIENUNGSANLEITUNG INSTRUCTION MANUAL MODE D’EMPLOI ISTRUZIONI PER L’USO MANUAL INSTRUCCIONES INSTRUKCJA OBSŁUGI VEILIGHEIDSVOORSCHRIFTEN SIKKERHEDSOPLYSNINGER SÄKERHETSFÖRESKRIFTER TURVALLISUUDESTA

PA-Stereo-Verstärker PA stereo amplifier

Page 2

Bevor Sie einschalten …

Wir wünschen Ihnen viel Spaß mit Ihrem neuen Gerät von „img Stage Line“. Bitte lesen Sie diese Bedienungsanleitung vor dem Betrieb gründlich durch. Nur so lernen Sie alle Funktionsmöglichkeiten kennen, vermeiden Fehlbedienungen und schützen sich und Ihr Gerät vor eventuellen Schäden durch unsachgemäßen Gebrauch. Heben Sie die Anleitung für ein späteres Nachlesen auf.

Der deutsche Text beginnt auf der Seite 4.

Before switching on …

We wish you much pleasure with your new “img Stage Line” unit. Please read these operating instructions carefully prior to operating the unit. Thus, you will get to know all functions of the unit, operating errors will be prevented, and yourself and the unit will be protected against any damage caused by improper use. Please keep the oper ating instructions for later use.

The English text starts on page 4.

Avant toute installation …

Nous vous souhaitons beaucoup de plaisir à utiliser cet appareil “img Stage Line”. Lisez ce mode dʼemploi entièrement avant toute utilisation. Uniquement ainsi, vous pourrez apprendre lʼensemble des possibilités de fonctionnement de lʼappareil, éviter toute manipulation erronée et vous protéger, ainsi que lʼappareil, de dommages éventuels engendrés par une utilisation inadaptée. Conservez la notice pour pouvoir vous y reporter ultérieurement.

La version française se trouve page 8.

Prima di accendere …

Vi auguriamo buon divertimento con il vostro nuovo apparecchio di “img Stage Line”. Leggete attentamente le istruzioni prima di mettere in funzione lʼapparecchio. Solo così potete conoscere tutte le funzionalità, evitare comandi sbagliati e proteggere voi stessi e lʼapparecchio da eventuali danni in seguito ad un uso improprio. Conservate le istruzioni per poterle consultare anche in futuro.

Il testo italiano inizia a pagina 8.

Voor u inschakelt …

Wij wensen u veel plezier met uw nieuwe apparaat van “img Stage Line”. Lees de veiligheidsvoorschriften grondig door, alvorens het apparaat in gebruik te nemen. Zo behoedt u zichzelf en het apparaat voor eventuele schade door ondeskundig gebruik. Bewaar de handleiding voor latere raadpleging.

De veiligheidsvoorschriften vindt u op pagina 16.

Før du tænder …

Vi håber, du bliver glad for dit nye “img Stage Line” produkt. Læs sikkerhedsanvisningerne nøje før ibrugtagning, for at beskytte Dem og enheden mod skader, der skyldes forkert brug. Gem manualen til senere brug.

Sikkerhedsanvisningerne findes på side 16.

Innan du slår på enheten …

Vi önskar dig mycket glädje med din nya “img Stage Line” produkt. Läs igenom säkerhetsföre skrifterna innan en heten tas i bruk för att undvika skador till följd av felaktig hantering. Behåll instruktionerna för framtida bruk.

Säkerhetsföreskrifterna återfinns på sidan 16.

Ennen kytkemistä …

Toivomme Sinulle paljon miellyttäviä hetkiä uuden “img Stage Line” laitteen kanssa. Ennen laitteen käyttöä pyydämme Sinua huolellisesti tutustumaan turvallisuusohjeisiin. Näin vältyt vahingoilta, joita virheellinen laitteen käyttö saattaa aiheuttaa. Ole hyvä ja säilytä käyttöohjeet myöhempää tarvetta varten.

Turvallisuusohjeet löytyvät sivulta 17.

Antes de la utilización …

Le deseamos una buena utilización para su nuevo aparato “img Stage Line”. Por favor, lea estas instrucciones de uso atentamente antes de hacer funcionar el aparato. De esta manera conocerá todas las funciones de la unidad, se prevendrán errores de operación, usted y el aparato estarán protegidos en contra de todo daño causado por un uso inadecuado. Por favor, guarde las instrucciones para una futura utilización.

El texto en español empieza en la página 12.

Przed uruchomieniem …

Życzymy zadowolenia z nowego produktu “img Stage Line”. Dzięki tej instrukcji obsługi będą państwo w stanie poznać wszystkie funkcje tego urządzenia. Stosując się do instrukcji unikną państwo błędów i ewentualnego uszkodzenia urządzenia na skutek nieprawidłowego użytkowania. Prosimy zachować instrukcję.

Tekst polski zaczyna się na stronie 12.

FIN

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS

Page 3







123 45 6

789 10111213 141516 13

STA-1400

Anschlussmöglichkeit

je Ausgang

Connecting possibility

per output

Betriebsart

Mode

Z je Lautsprecher

Z per speaker

PMIN je Lautsprecher • PMIN per speaker

STA-600 STA-1000 STA-1400

STEREO, PARALLEL 4 Ω 300 W 500 W 700 W

STEREO, PARALLEL 8 Ω 200 W 350 W 450 W

BRIDGED 8 Ω 550 W 1000 W 1400 W

STEREO, PARALLEL 8 Ω 150 W 250 W 350 W

STEREO, PARALLEL 16 Ω 100 W 175 W 225 W

BRIDGED 16 Ω 275 W 500W 700W

STEREO, PARALLEL 4 Ω 100 W 175 W 225 W

BRIDGED 4 Ω 275 W 500 W 700 W

BRIDGED 8 Ω 200 W 350 W 450 W

STEREO, PARALLEL 4 Ω 75 W 125W 175W

STEREO, PARALLEL 8 Ω 50 W 88W 113 W

BRIDGED 8 Ω 138 W 250 W 350 W

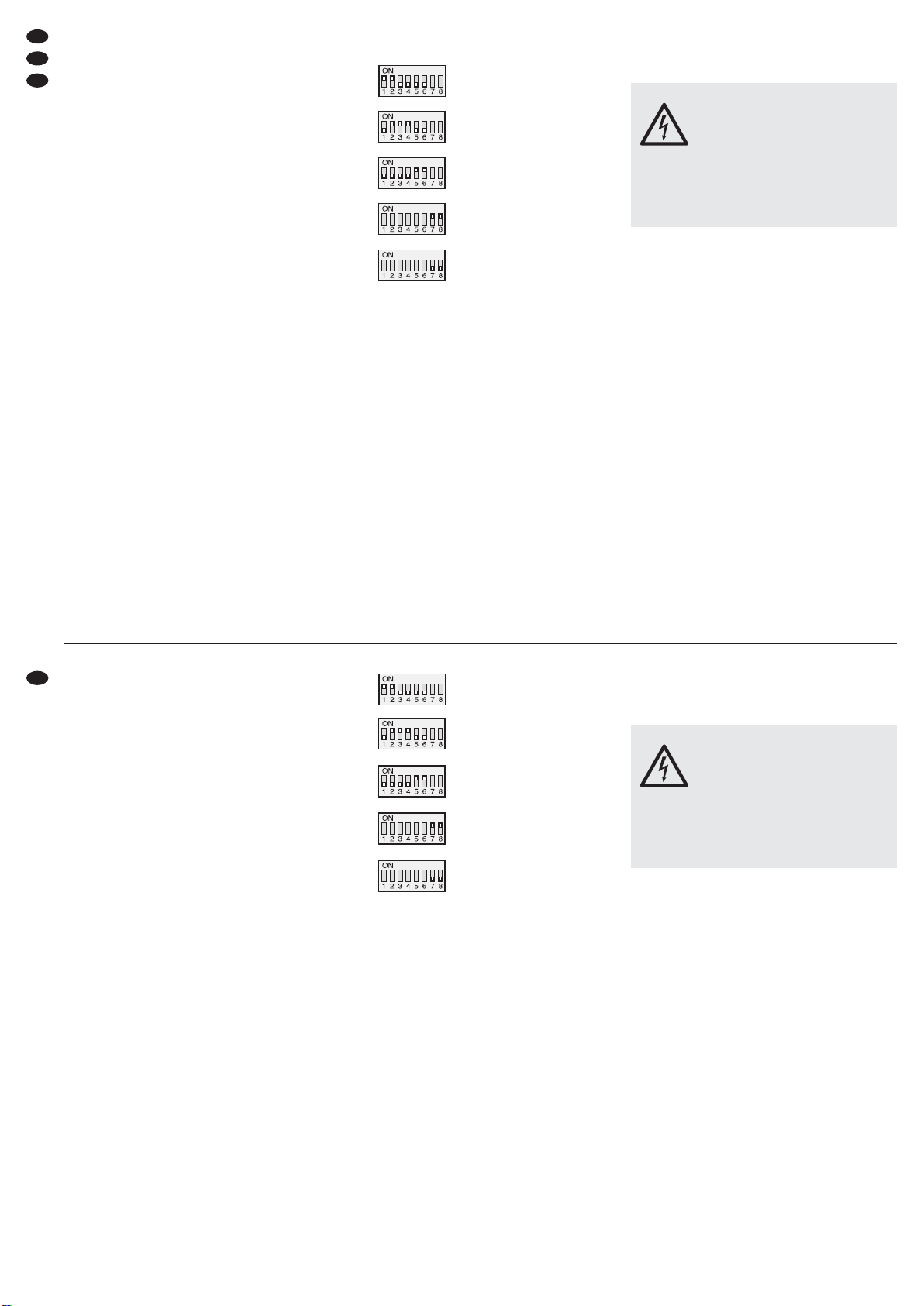

Page 4

All operating elements and connections de scribed can be found on the fold-out page 3.

Operating Elements and Connections

1.1 Front panel

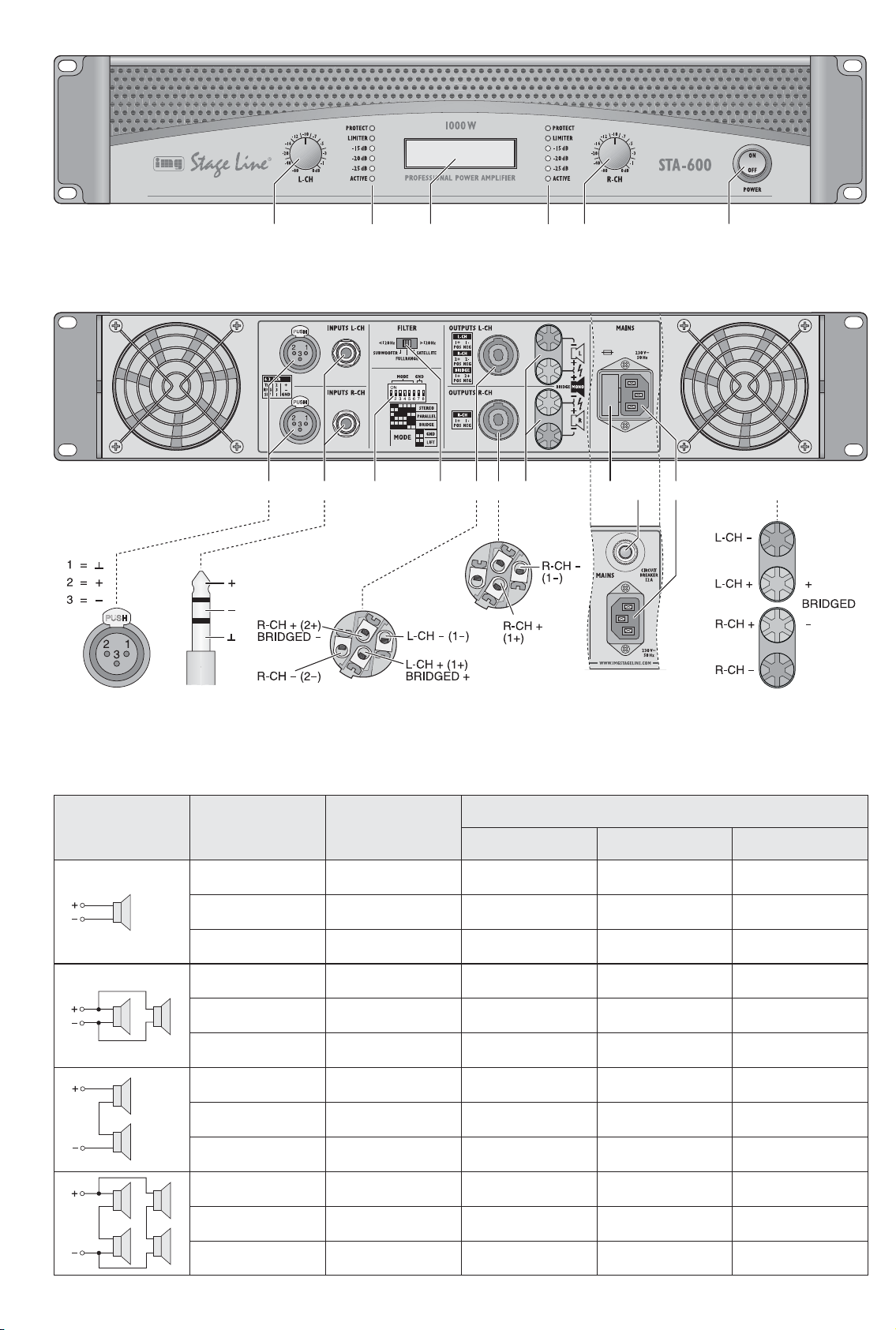

1 Volume control for the left channel L-CH 2 Status LEDs for the left channel:

PROTECT lights up with activated protective circuit (the connection to the speakers is separated):

1. after switching-on for a short time

2. in case of overload/overheating (e.g. also by short circuit at the output)

3. in case of DC voltage at the output

LIMITER lights up when the input signal is too high and limited by the limiter

ACTIVE lights up as a power indication

25 dB, -20 dB, -15 dB show the input level

3 LC display for operating mode and temperatures 4 Status LEDs for the right channel (



item 2)

5 Volume control for the right channel R-CH 6 POWER switch

1.2 Rear panel

7 Balanced inputs: XLR jacks for the left channel

(L-CH) and the right channel (R-CH)

8 Balanced inputs: 6.3 mm jacks for the left chan-

nel (L-CH) and the right channel (R-CH)

9 DIP switches for selecting the operating mode

and for separating signal ground and housing ground:

operating mode STEREO

operating mode PARALLEL

operating mode BRIDGE

signal ground connected to housing ground

signal ground and housing ground separated (groundlift)

10 Switch FILTER with three positions

SUBWOOFER: low pass filter with -6 dB at 120 Hz SATELLITE: high pass filter with -6 dB at 120Hz FULLRANGE: no filter

11 Speaker output: Speakon

jack, depending on plug configuration for the left channel, the right channel, or for bridge mode

12 Speaker output: Speakon

jack for the right

channel

13 Speaker outputs: screw terminals 14 Only for models STA-600 and STA-1000:

Support for the mains fuse Replace a blown fuse by one of the same type only.

15 Only for model STA-1400:

Protective switch to protect the unit; to reset the released switch, press down the button

16 Mains jack for connection to a socket (230 V~/

50 Hz) via the supplied mains cable

2 Safety Notes

The unit corresponds to all relevant directives of the EU and is therefore marked with .

It is essential to observe the following items:

The unit is suitable for indoor use only. Protect it against dripping water and splash water, high air humidity, and heat (admissible ambient temperature range 0 – 40 °C).

Do not place any vessels filled with liquid, e. g. drinking glasses, on the unit.

The heat being generated in the unit must be carried off by air circulation. Therefore, the air vents at the housing must not be covered.

Do not set the unit into operation, and immediately disconnect the mains plug from the mains socket if

1. there is visible damage to the unit or to the mains cable,

2. a defect might have occurred after a drop or similar accident,

3. malfunctions occur.

The unit must in any case be repaired by skilled personnel.

Never pull the mains cable to disconnect the mains plug from the mains socket, always seize the plug.

For cleaning only use a dry, soft cloth, never use chemicals or water.

WARNING The unit is supplied with hazardous

mains voltage. Leave servicing to skilled personnel only and do not insert anything through the air vents! This may cause an electric shock

hazard. There is a hazard of contact at the speaker connections with a dangerous voltage during operation. All connections must only be made or changed with the unit switched off.

D A

Auf der ausklappbaren Seite 3 finden Sie alle beschriebenen Bedien elemente und Anschlüsse.

1 Übersicht der Bedienelemen te

und Anschlüsse

1.1 Frontseite

1 Lautstärkeregler für den linken Kanal L-CH 2 Status-LEDs für den linken Kanal:

PROTECT leuchtet bei aktivierter Schutzschaltung (die Verbindung zu den Lautsprechern ist getrennt):

1. nach dem Einschalten für kurze Zeit

2. bei Überlastung/ Überhitzung (auch z. B. durch Kurzschluss am Ausgang)

3. bei Gleichspannung am Ausgang

LIMITER leuchtet wenn das Eingangssignal zu groß ist und vom Limiter begrenzt wird

ACTIVE leuchtet als Betriebsanzeige

25 dB, -20 dB, -15 dB zeigen den Eingangs -

pegel an

3 LC-Display für Betriebsart und Temperaturen 4 Status-LEDs für den rechten Kanal (



Punkt 2)

5 Lautstärkeregler für den rechten Kanal R-CH 6 Ein-/Ausschalter POWER

1.2 Rückseite

7 Symmetrische Eingänge als XLR-Buchsen für

den linken (L-CH) und rechten (R-CH) Kanal

8 Symmetrische Eingänge als 6,3-mm-Klinken -

buchsen für den linken (L-CH) und rechten (RCH) Kanal

9 DIP-Schalter zur Wahl der Betriebsart und zur

Trennung von Signal- und Gehäusemasse:

Betriebsart STEREO

Betriebsart PARALLEL

Betriebsart BRIDGE

Signalmasse mit Gehäusemasse verbunden

Signalmasse und Gehäusemasse getrennt (groundlift)

10 Schalter FILTER mit den drei Positionen

SUBWOOFER: Tiefpassfilter mit -6 dB bei 120Hz SATELLITE: Hochpassfilter mit

6 dB bei 120Hz

FULLRANGE: kein Filter

11 Lautsprecherausgang als Speakon

-Buchse, je nach Steckerbelegung für den linken Kanal, den rechten Kanal oder für den Brückenbetrieb

12 Lautsprecherausgang als Speakon

-Buchse für den rechten Kanal

13 Lautsprecherausgänge als Schraubklemmen 14 Nur bei den Modellen STA-600 und STA-1000:

Halterung für die Netzsicherung Eine durchgebrannte Sicherung nur durch eine gleichen Typs ersetzen.

15 Nur bei dem Modell STA-1400:

Schutzschalter zur Geräteabsicherung; zum Zurücksetzen des ausgelösten Schalters den Knopf hineindrücken

16 Netzbuchse zum Anschluss an eine Steckdose

(230 V~ / 50Hz) über das beiliegende Netzkabel

2 Hinweise für den sicheren Gebrauch

Das Gerät entspricht allen relevanten Richtlinien der EU und ist deshalb mit  gekennzeichnet.

Beachten Sie auch unbedingt die folgenden Punkte:

Verwenden Sie das Gerät nur im In nen bereich und schützen Sie es vor Tropf- und Spritzwasser, hoher Luftfeuchtigkeit und Hitze (zu lässiger Einsatztemperaturbereich 0 – 40 °C).

Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, z. B. Trinkgläser, auf das Gerät.

Die in dem Gerät entstehende Wärme muss durch Luftzirkulation abgegeben werden. Decken Sie darum die Lüftungsöffnungen des Gehäuses nicht ab.

Nehmen Sie das Gerät nicht in Betrieb und ziehen Sie sofort den Netzstecker aus der Steckdose,

1. wenn sichtbare Schäden am Gerät oder am Netzkabel vorhanden sind,

2. wenn nach einem Sturz oder Ähnlichem der Verdacht auf einen Defekt besteht,

3. wenn Funktionsstörungen auftreten.

Geben Sie das Gerät in jedem Fall zur Reparatur in eine Fachwerkstatt.

Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an.

Verwenden Sie für die Reinigung nur ein trockenes, weiches Tuch, niemals Wasser oder Chemikalien.

WARNUNG Das Gerät wird mit lebensgefährlicher

Netzspannung versorgt. Nehmen Sie deshalb niemals selbst Eingriffe am Gerät vor und stecken Sie nichts durch die Lüftungsöffnungen! Es be steht die

Gefahr eines elektrischen Schlages. Im Betrieb liegt an den Laut sprecheranschlüssen berührungs ge fährliche Spannung an. Alle An schlüsse nur bei ausgeschaltetem Gerät vornehmen bzw. verändern.

Page 5

No guarantee claims for the unit and no liability for any resulting personal damage or material damage will be accepted if the unit is used for other purposes than originally intended, if it is not correctly connected or operated, or not repaired in an expert way.

3 Applications

This PA stereo amplifier has especially been designed for stage and disco applications. The amplifier may be operated in stereo mode, in mono parallel mode, or in mono bridge mode. Due to a switchable filter the amplifier may also be used only for subwoofers or only for the frequency range exceeding 120 Hz. Extensive protective circuits protect the amplifier and the speakers connected. Two powerful, temperature-controlled fans supply the necessary cooling of the amplifier.

4 Setting-Up

The amplifier is provided for installation into a rack (482 mm/19"), but it may also be used as a table top unit. In each case air must be allowed to flow freely through all ventilation slots so that a sufficient cooling is ensured.

4.1 Rack installation

For rack mounting 2 rs (rack spaces) = 89 mm are required. The heated air blown out by the amplifier at the rear must be able to dissipate from the rack, otherwise a heat accumulation will occur in the rack which may not only damage the amplifier but also other units in the rack. In case the heat is not dissipated sufficiently, a fan unit has to be inserted into the rack.

To prevent top-heaviness of the rack, the amplifier must be inserted in the lower part of the rack. To ensure a safe fixing, the front panel alone is not sufficient. In addition, the unit must be fastened at the rear side or be supported by means of lateral rails or a bottom plate.

5 Connecting the Amplifier

All connections must only be made or changed with the unit switched off!

1) Connect the output of a preamplifier or mixer to

the XLR jacks or 6.3 mm jacks INPUTS (7, 8).

Both jacks are designed for balanced signals; the

pin configuration is shown in fig. 2. However, also

sources with unbalanced signals may be con-

nected. For this purpose the connection to the

6.3 mm jacks can easily be made via 2-pole

6.3 mm plugs. The input signal should have line level. For

rated power of the amplifier an input signal of 1 V is required as a minimum.

For bridge mode or parallel mode only connect

the input of the left channel L-CH.

The XLR jack (7) is in each case directly con-

nected to the 6.3 mm jack (8) of the same channel. Thus, when connecting the signal source to a jack, the signal of the other jack can be picked up to feed it e. g. to an additional amplifier.

2) The maximum output power is reached in stereo mode and in parallel mode when connecting 4 Ω speakers (minimum admissible load impedance). It is also possible to connect 8 Ω speakers, however, in this case the output power will slightly decrease. In bridge mode the maximum output power will be reached with an 8 Ω speaker (minimum admissible load impedance in bridge mode). The required power rating (P

MIN) of the

speakers is listed in the table fig. 3.

Connect the speakers to the Speakon

jacks

(11, 12), pin configuration of the plug see fig. 2, or

to the screw terminals (13). When connecting the speakers, pay attention to the same polarity of all speakers.

After connecting a Speakon

plug to the jack, turn it clockwise until it locks into place. For removing it later, retract the lock latch at the plug and turn the plug counter-clockwise.

If the screw terminals are used, ensure that the cable ends are not stripped too far and that no bare wires protrude (hazard of contact and short circuit).

The Speakon

jack of the output L-CH (11) is additionally provided with the signals of the right output R-CH so that it is also possible to connect both speakers via a 4-pole cable to this jack.

For bridge mode connect the positive contact

of the speaker to the positive terminal (13) of the left output L-CH and the negative contact of the speaker to the positive terminal of the right output R-CH [see fig. 2]. (By the signal inversion in bridge mode, the positive terminal of the right output becomes the negative connection for the speaker.) The speaker can alternatively also be connected to the Speakon

jack L-CH (11). According to fig. 2 connect the positive terminal of the speaker to contact 1+ and the negative terminal to contact 2+ of the plug.

Table fig. 3 also shows possibilities of con-

nection for several speakers to one output. In each case it is stated which power rating (P

MIN)

each speaker must have as a minimum with the corresponding impedance (Z). When interconnecting several speakers, special attention has to be paid to the correct connection of the positive and negative terminals.

Important: The total impedance at each output must not fall below 4 Ω in stereo mode and parallel mode and must not fall below 8 Ω in bridge mode!

3) First connect the mains cable to the mains jack (16) and then the mains plug of the cable to a socket (230 V~/ 50Hz).

If the unit is to be put out of operation definitively, take it to a local recycling plant for a disposal which is not harmful to the environment.

D A

Wird das Gerät zweckentfremdet, nicht richtig bedient, falsch angeschlossen oder nicht fach gerecht repariert, kann keine Haftung für daraus resultierende Sach- oder Personenschäden und keine Garantie für das Gerät übernommen werden.

3 Einsatzmöglichkeiten

Dieser PA-Stereo-Verstärker ist speziell für den Einsatz auf der Bühne und in der Diskothek konzipiert. Er kann im Stereobetrieb, im Mono-Parallelbetrieb oder im Mono-Brückenbetrieb genutzt werden. Durch ein schaltbares Filter kann der Verstärker auch nur für Subwoofer oder nur für den Frequenzbereich oberhalb von 120 Hz eingesetzt werden. Umfangreiche Schutzschaltungen schützen den Verstärker und die angeschlossenen Lautsprecher. Zwei leistungsstarke, temperaturgeregelte Lüfter sorgen für die nötige Kühlung des Verstärkers.

4 Aufstellmöglichkeiten

Der Verstärker ist für den Einschub in ein Rack (482 mm/19") vorgesehen, kann aber auch als Tischgerät ver wendet werden. In jedem Fall muss Luft ungehindert durch alle Lüftungsschlitze strömen können, damit eine ausreichende Kühlung gewährleistet ist.

4.1 Rackeinbau

Für die Rackmontage werden 2 HE (Höheneinheiten) = 89 mm benötigt. Die vom Verstärker rückseitig ausgeblasene, erhitzte Luft muss aus dem Rack austreten können. Anderenfalls kommt es im Rack zu einem Hitzestau, wodurch nicht nur der Verstärker, sondern auch andere Geräte im Rack beschä-

digt werden können. Bei unzureichendem Wärmeabfluss in das Rack eine Lüftereinheit einsetzen.

Damit das Rack nicht kopflastig wird, muss der Verstärker im unteren Bereich des Racks eingeschoben werden. Für eine sichere Befestigung reicht die Frontplatte allein nicht aus. Zusätzlich muss das Gerät an der Rückseite befestigt oder über Seitenschienen oder eine Bodenplatte gehalten werden.

5 Verstärker anschließen

Alle Anschlüsse dürfen nur bei ausgeschaltetem Gerät hergestellt oder verändert werden!

1) An die XLR- oder Klinkenbuchsen INPUTS (7, 8)

den Ausgang eines Vorverstärkers oder eines

Mischpults anschließen. Beide Buchsen sind für

symmetrische Signale beschaltet; die Kontaktbe-

legung ist in Abbildung 2 dargestellt. Es können

aber auch Quellen mit asymmetrischen Signalen

angeschlossen werden. Dafür kann der An -

schluss an die Klinkenbuchsen einfach über

2-polige Klinkenstecker erfolgen.

Das Eingangssignal sollte Line-Pegel aufweisen. Für eine Vollaussteuerung des Verstärkers ist ein Eingangssignal von mindestens 1 V erforderlich.

Für den Brücken- oder Parallelbetrieb nur den Eingang des linken Kanals L-CH anschließen.

Die XLR-Buchse (7) ist jeweils direkt mit der Klinkenbuchse (8) desselben Kanals verbunden. So kann beim Anschluss der Signalquelle an eine Buchse das Signal von der anderen Buchse abgenommen werden, um es z. B. zu einem zu sätzlichen Verstärker weiterzuleiten.

2) Die größte Ausgangsleistung wird im Stereobetrieb und im Parallelbetrieb beim An schluss von 4-ΩLautsprechern (minimal zulässige Last impedanz) erreicht. Es können auch 8-Ω-Lautsprecher angeschlossen werden, was die Ausgangsleis tung aber etwas verringert. Im Brückenbetrieb wird die

größte Ausgangsleistung mit einem 8-Ω-Laut sprecher (minimal zulässige Lastimpedanz im Brückenbetrieb) erreicht. Die erforderliche Nenn belastbarkeit (P

MIN) der Lautsprecher ist in der

Tabelle Abb. 3 aufgeführt.

An die Speakon

-Buchsen (11, 12), Kontaktbelegung des Steckers siehe Abb. 2, oder an die Schraubklemmen (13) die Lautsprecher anschlie ßen. Beim Anschluss der Lautsprecher ist auf die gleiche Polung aller Lautsprecher zu achten.

Einen Speakon

-Stecker nach dem Einstecken in die Buchse nach rechts drehen, bis er einrastet. Zum späteren Herausziehen den Sicherungsriegel am Stecker zurückziehen und den Stecker nach links drehen.

Werden die Schraubklemmen genutzt, darauf achten, dass die Kabelenden nicht zu weit abisoliert sind und keine blanken Drähte herausragen (Berührungs- und Kurzschlussgefahr).

Die Speakon

-Buchse des Ausgangs L-CH (11) ist zusätzlich mit den Signalen des rechten Ausgangs R-CH belegt, so dass es auch möglich ist, beide Lautsprecher über ein vierpoliges Kabel an diese Buchse anzuschließen.

Für den Brückenbetrieb den Pluskontakt des

Lautsprechers mit der Plusklemme (13) des linken Ausgangs L-CH verbinden und den Minuskontakt des Lautsprechers mit der Plusklemme des rechten Ausgangs R-CH [siehe Abb. 2]. (Die Plusklemme des rechten Ausgangs wird durch die Signalinvertierung im Brückenbetrieb zum Minus anschluss für den Lautsprecher.) Der Lautsprecher kann alternativ auch an die Speakon

Buchse L-CH (11) angeschlossen werden. Dabei entsprechend Abb. 2 die Plusklemme des Lautsprechers an den Kontakt 1+ und die Minus klemme an den Kontakt 2+ des Steckers anschlie ßen.

In der Tabelle Abb. 3 sind auch Anschluss-

möglichkeiten für mehrere Lautsprecher an einem Ausgang aufgeführt. Dazu ist jeweils angegeben, welche Nennbelastbarkeit (P

MIN)

Soll das Gerät endgültig aus dem Betrieb genommen werden, übergeben Sie es zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb.

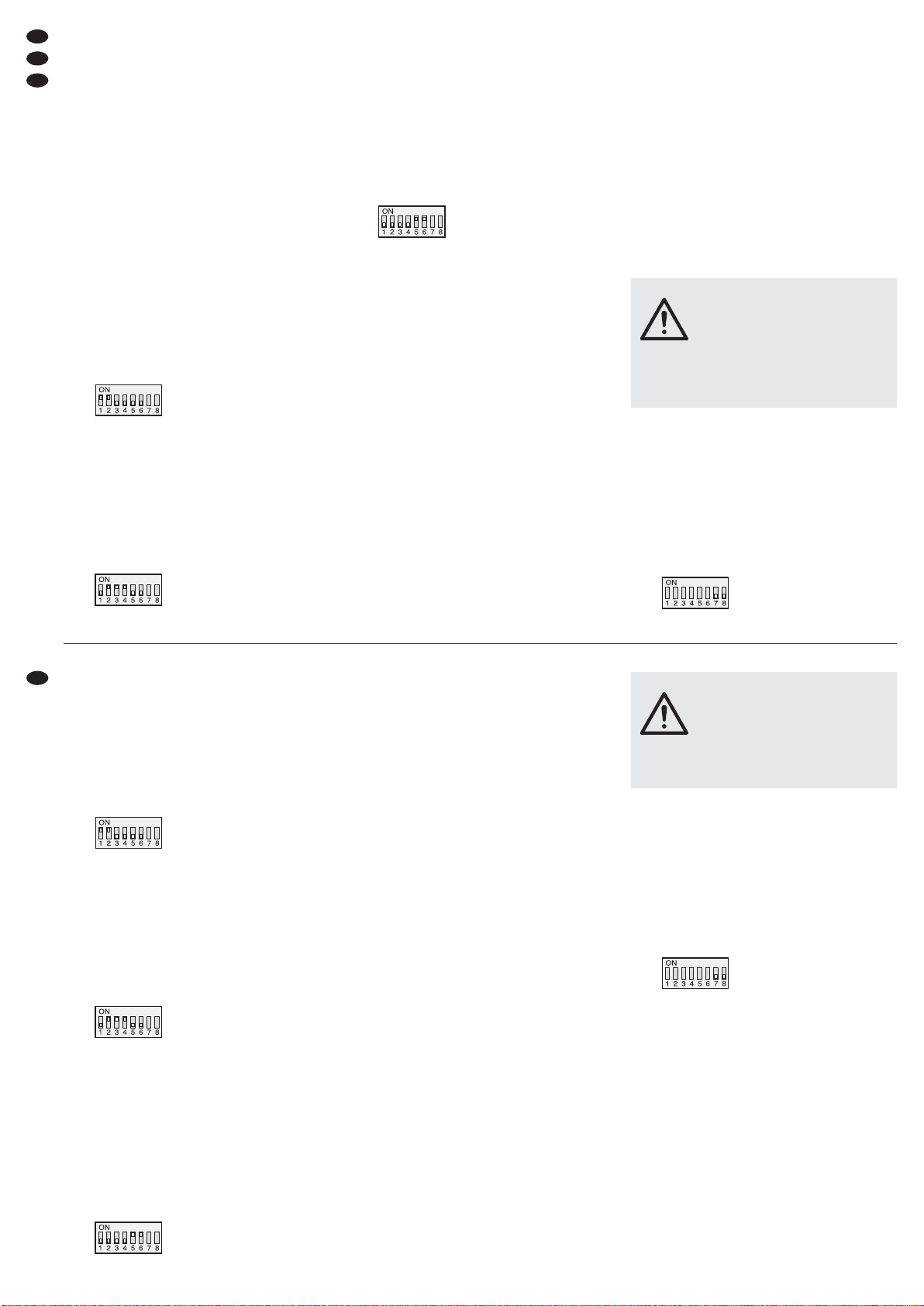

Page 6

jeder Lautsprecher bei entsprechender Impedanz (Z) mindestens haben muss. Beim Zusammenschalten von mehreren Lautsprechern ist besonders auf die richtige Verbindung der Plusund Minusanschlüsse zu achten.

Wichtig: Die Gesamtimpedanz an jedem Ausgang darf im Stereo- und Parallelbetrieb 4 Ω, im Brückenbetrieb 8 Ω nicht unterschreiten!

3) Das Netzkabel erst in die Netzbuchse (16) und dann den Netzstecker des Anschlusskabels in eine Steckdose (230 V~/ 50Hz) stecken.

6 Bedienung

6.1 Betriebsart wählen

Mit den DIP-Schaltern MODE Nr. 1 – 6 (9) die gewünschte Betriebsart wählen:

Stereobetrieb –„MODE STEREO“ Im Stereobetrieb werden beide Kanäle unabhängig

voneinander betrieben.

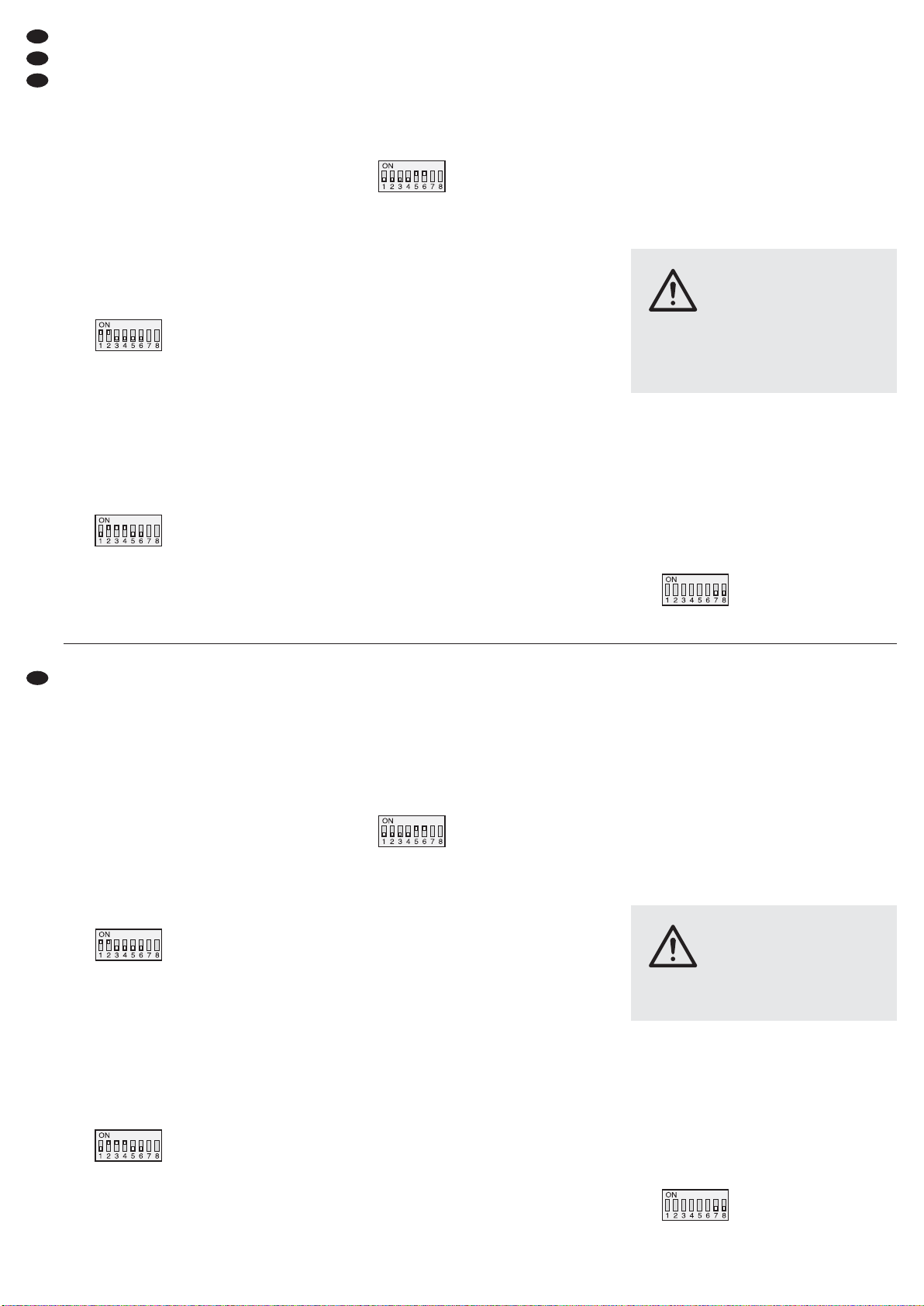

Schalterkonstellation STEREO

Parallelbetrieb –„

MODE PARALLEL“

Sollen z. B. zwei Räume mit demselben Mono-Signal beschallt werden und die Lautstärke einzeln einstellbar sein, bietet sich der Parallelbetrieb an.

Das Eingangssignal wird intern vom linken Kanal

zusätzlich auf den rechten Kanal geschaltet. Ein Signal am rechten Eingang wird ignoriert. Die Lautstärkeeinstellung erfolgt für beide Ausgänge separat.

Schalterkonstellation PARALLEL

Brückenbetrieb –„

MODE BRIDGE“

Der Brückenbetrieb (BRIDGE) dient dazu, an einem Lautsprecher eine größere Leistung zu erhalten.

Dazu werden beide Verstärkerkanäle zu einem Monoverstärker kombiniert: Das Eingangssignal am linken Kanal wird zusätzlich invertiert auf den rechten Kanal geschaltet. Dadurch verdoppelt sich die Spannung am Ausgang, wenn der Lautsprecher, wie in Kap. 5 beschrieben, für den Brückenbetrieb angeschlossen ist. Ein Signal am rechten Eingang wird ignoriert. Die Lautstärkeeinstellung erfolgt für beide Ausgänge gemeinsam mit dem linken Regler (1).

Schalterkonstellation BRIDGE

6.2 Filter

Das eingebaute Filter kann als Frequenzweiche für 2-Wege-Lautsprechersysteme (Subwoofer/ Satellite) verwendet werden. Mit dem Schalter FILTER (10) die dem angeschlossenen Lautsprecher entsprechende Funktion wählen.

Position SUBWOOFER:

Tiefpassfilter mit

6 dB bei 120 Hz

für Tieftonlautsprecher Position SATELLITE:

Hochpassfilter mit

6 dB bei 120 Hz

für Mittelhochtonlautsprecher Position FULLRANGE:

kein Filter für Breitbandlautsprecher

6.3 Ein-/Ausschalten

Zur Vermeidung von lauten Schaltgeräuschen den Endverstärker in einer Verstärkeranlage immer nach allen anderen Geräten einschalten und ihn nach dem Betrieb als erstes Gerät wieder ausschalten. Vor dem ersten Einschalten die Regler (1 und 5) ganz nach links auf „-80 dB“ drehen.

Den Verstärker mit dem Schalter POWER (6) einschalten. Die ACTIVE-LEDs (2, 4) leuchten als

Betriebsanzeige und das Display (3) zeigt die gewählte Betriebsart. Nach dem Einschalten leuchten für kurze Zeit die roten PROTECT-LEDs (2, 4). In dieser Zeit ist die Einschaltverzögerung zum Schutz der Lautsprecher aktiviert.

6.4 Pegel einstellen

Den Ausgang des Mischpultes oder Vorverstärkers auf seinen Nennpegel (0 dB) oder das größte unverzerrte Ausgangssignal aussteuern. Die Regler (1 und 5) so weit aufdrehen, bis die maximal ge wünschte Lautstärke erreicht ist. Die LEDs „-25 dB“, „-20 dB“ und „-15 dB“ (2, 4) zeigen den eingestellten Eingangspegel an. Leuchten die roten LIMITERLEDs, ist die Begrenzerschaltung aktiv und verhindert die Übersteuerung des Verstärkers. In diesem Fall die Regler etwas zu rückdrehen.

6.5 Groundlift-Schalter

Ist ohne ein Musiksignal ein störendes Brummen zu hören, kann eine Masseschleife die Ursache sein. Masseschleifen können entstehen, wenn zwei Geräte sowohl über die Signalmasse als auch über den Schutzleiter der Stromversorgung oder eine leitende Verbindung der Gehäuse im Rack Kontakt haben. Um die so entstandene Masseschleife aufzutrennen, die DIP-Schalter Nr. 7 und Nr. 8 (9) von der oberen in die untere Position stellen:

Schalterkonstellation Groundlift

VORSICHT Stellen Sie die Lautstärke am Ver-

stärker nie sehr hoch ein. Hohe Lautstärken können auf Dauer das Gehör schädigen! Das Ohr gewöhnt sich an große Lautstärken und empfindet sie nach einiger Zeit als nicht mehr so hoch. Darum eine hohe Lautstärke nach der Gewöhnung nicht weiter er höhen.

6 Operation

6.1 Selecting the operating mode

Select the desired operating mode with the DIP switches MODE Nos. 1 to 6 (9):

Stereo mode – display: “

MODE STEREO”

In stereo mode, both channels are operated independently of each other.

switch configuration STEREO

Parallel mode – display: “

MODE PARALLEL”

Parallel mode is recommended to provide PA applications e. g. for two rooms with the same mono signal and to be capable of adjusting the volume individually.

The input signal is internally switched from the left channel additionally to the right channel. A signal at the right input is ignored. The volume is separately adjusted for both outputs.

switch configuration PARALLEL

Bridge mode – display: “

MODE BRIDGE”

The bridge mode (BRIDGE) serves to obtain a higher power at one speaker.

For this purpose both amplifier channels are combined to one mono amplifier: The input signal of the left channel is additionally switched to the right channel in an inverted way. Thus, the voltage at the output is doubled if the speaker is connected for bridge mode, as described in chapter 5. A signal at the right input is ignored. The volume is adjusted with the left control (1) together for both outputs.

switch configuration BRIDGE

6.2 Filter

The integrated filter can be used as a crossover network for 2-way speaker systems (subwoofer/satellite). Select the function corresponding to the connected speaker with the switch FILTER (10).

Position SUBWOOFER:

Low pass filter with

6 dB at 120 Hz

for bass speakers

Position SATELLITE:

High pass filter with

6 dB at 120 Hz

for mid-high range speakers

Position FULLRANGE:

no filter for full range speakers

6.3 Switching on/off

To prevent loud switching noise, always switch on the power amplifier in an amplifier system after all other units have been switched on and switch it off first after operation. Prior to first switching-on, set the controls (1 and 5) to the left stop to “

80 dB”.

Switch on the amplifier with the POWER switch (6). The ACTIVE LEDs (2, 4) serve as a power indication and the display (3) shows the selected operating mode. After switching-on, the red LEDs PROTECT (2,

4) light up for a short time. During this time the switchon delay is activated to protect the speakers.

6.4 Level adjustment

Adjust the output of the mixer or preamplifier to its rated level (0 dB) or the maximum undistorted output signal. Turn up the controls (1 and 5) so far until the maximum desired volume is reached. The LEDs “

25 dB”, “-20 dB”, and “-15 dB” (2, 4) show the adjusted input level. If the red LEDs LIMITER light up, the limiter circuit is active and prevents overload of the amplifier. In this case slightly turn back the controls.

6.5 Groundlift switch

If an interfering hum noise can be heard without a music signal, a ground loop may be the reason for this. Ground loops may occur if two units have contact both via the signal ground and via the earthed conductor of the power supply or a conductive connection of the housings in the rack. To separate the ground loop thus occurring, set the DIP switches No. 7 and No. 8 (9) from the upper position to the lower position.

switch configuration Groundlift

CAUTION Never adjust the amplifier to a very

high volume. Permanent high volumes may damage your hearing! The human ear will get accustomed to high volumes which do not seem to be that high after some time. Therefore, do not further increase a high volume after getting used to it.

Page 7

7 Schutzschaltungen

Die Schutzschaltungen sollen Beschädigungen der Lautsprecher und des Verstärkers verhindern. Der eingebaute Pegelbegrenzer (Limiter) regelt das Eingangssignal zurück, wenn der Grenzpegel am Ausgang erreicht wird. Dadurch lassen sich bei Übersteuerung des Verstärkers Verzerrungen ver mei den, die die Lautsprecher schädigen könnten. Ist der Begrenzer aktiv, leuchtet die LIMITER-LED (2, 4) des entsprechenden Kanals.

Durch eine zusätzliche Schutzschaltung werden die Lautsprecher vom Ausgang des betroffenen Kanals getrennt. Ist sie aktiv, leuchtet die entsprechende rote PROTECT-LED (2, 4):

1. für kurze Zeit nach dem Einschalten (Einschalt-

verzögerung)

2. bei Überlastung/ Überhitzung (auch z. B. durch

Kurzschluss am Ausgang)

3. wenn eine Gleichspannung am Ausgang auftritt Im normalen Betrieb wird im Display (3) die Tempe-

ratur an den Leistungstransistoren für beide Kanäle getrennt angezeigt. Bei höheren Temperaturen sorgt die Lüfterregelung dafür, dass der Lüfter des betroffenen Kanals mit einer höheren Geschwindigkeit läuft.

Bei einem Fehler, wie z. B. einem Kurzschluss an einem Ausgang, wechselt (zusätzlich zu dem Leuchten der PROTECT-LED des betroffenen Kanals) die Anzeige auf „

SHORT CIR.PROT, OVER-

LOAD&FAULT

“.

In diesem Fall oder wenn eine PROTECT-LED nach dem Einschalten nicht erlischt oder wenn der Schutzschalter (15) ausgelöst hat (nur beim Modell STA-1400), muss der Verstärker ausgeschaltet und die Fehlerursache behoben werden. Wenn erforderlich, den Schutzschalter durch Hineindrücken wieder zurücksetzen.

8 Technische Daten

Änderungen vorbehalten.

7 Protective Circuits

The protective circuits are provided to prevent damage to the speakers and to the amplifier. The integrated level limiter reduces the input signal when the limit level at the output is reached. Thus, in case of overload of the amplifier, distortions can be prevented which might damage the speakers. If the limiter is active, the LED LIMITER (2, 4) of the corresponding channel lights up.

Due to an additional protective circuit the speakers are separated from the output of the channel concerned. If it is active, the corresponding red LED PROTECT (2, 4) lights up:

1. for a short time after switching-on (switch-on

delay)

2. in case of overload/overheating (e.g. also by

short circuit at the output)

3. if a DC voltage occurs at the output During normal operation the temperature at the

power transistors is shown on the display (3) separately for both channels. With higher temperatures the fan control ensures that the fan of the channel concerned runs at a higher speed.

In case of a defect, e. g. a short circuit at an output, the display changes to “

SHORT CIR.PROT,

OVERLOAD&FAULT

” (in addition, the LED PROTECT

of the channel concerned lights up).

In this case, or if the LED PROTECT is not extinguished after switching-on, or if the protective switch (15) has been released (only for model STA-1400), the amplifier must be switched off and the cause for the defect must be eliminated. If required, reset the protective switch by pressing it down.

8 Specifications

Subject to technical modification.

D A

Modell STA-600 STA-1000 STA-1400

Sinus-Ausgangsleistung (1 kHz, 0,1 % THD+N)

Stereo, Parallel an 4 Ω Stereo, Parallel an 8 Ω Brückenbetrieb an 8 Ω

2 × 300 W 2 × 200 W 550 W

2 × 500 W 2 × 350 W 1000 W

2 × 700 W 2 × 450 W 1400 W

Eingangsempfindlichkeit für Nennleistung an 8 Ω

Eingangsimpedanz sym./ asym.

20 kΩ/10 kΩ

Frequenzbereich bei 1 W an 8 Ω 20 – 20 000 Hz (±0,3 dB)

Hochpassfilter/ Tiefpassfilter 120 Hz (-6 dB), 24 dB/ Oktave

Dämpfungsfaktor an 8 Ω Klirrfaktor* Kanaltrennung* Störabstand bei Nennleistung an 8 Ω

*20 Hz – 20 kHz bei Nennleistung an 8Ω

> 300 < 0,1 % > 60 dB > 95 dB

Ausgangsschaltung Class AB

Einsatztemperatur 0 – 40 °C

Stromversorgung max. Leistungsaufnahme

230 V~/ 50 Hz 1000 VA

230 V~/ 50 Hz 1600 VA

230 V~/ 50 Hz 2300 VA

Abmessungen (B × H × T)

Gewicht

482 × 88 × 418 mm, 2HE 12,5 kg

482 × 88 × 418 mm, 2HE 15 kg

482 × 88 × 418 mm, 2HE 16,7 kg

Diese Bedienungsanleitung ist urheberrechtlich für MONACOR®INTERNATIONAL GmbH & Co. KG geschützt. Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.

INTERNATIONAL GmbH & Co. KG. No part of this instruction manual

may be reproduced in any form or by any means for any commercial use.

Model STA-600 STA-1000 STA-1400

RMS output power (1 kHz, 0,1 % THD+N)

Stereo, parallel at 4 Ω Stereo, parallel at 8 Ω Bridge mode at 8 Ω

2 × 300 W 2 × 200 W 550 W

2 × 500 W 2 × 350 W 1000 W

2 × 700 W 2 × 450 W 1400 W

Input sensitivity for rated power at 8 Ω

Input impedance bal./ unbal.

20 kΩ/10 kΩ

Frequency range with 1 W at 8 Ω 20 – 20 000 Hz (±0.3 dB)

High pass filter/low pass filter 120 Hz (-6 dB), 24 dB/ octave

Attenuation factor at 8 Ω THD* Channel separation* S/N ratio with rated power at 8 Ω

*20 Hz – 20 kHz with rated power at 8Ω

> 300 < 0.1 % > 60 dB > 95 dB

Output circuit class AB

Ambient temperature 0 – 40 °C

Power supply Max. power consumption

230 V~/ 50 Hz 1000 VA

230 V~/ 50 Hz 1600 VA

230 V~/ 50 Hz 2300 VA

Dimensions (W × H × D)

Weight

482 × 88 × 418 mm, 2RS

12.5 kg

482 × 88 × 418 mm, 2RS 15 kg

482 × 88 × 418 mm, 2RS

16.7 kg

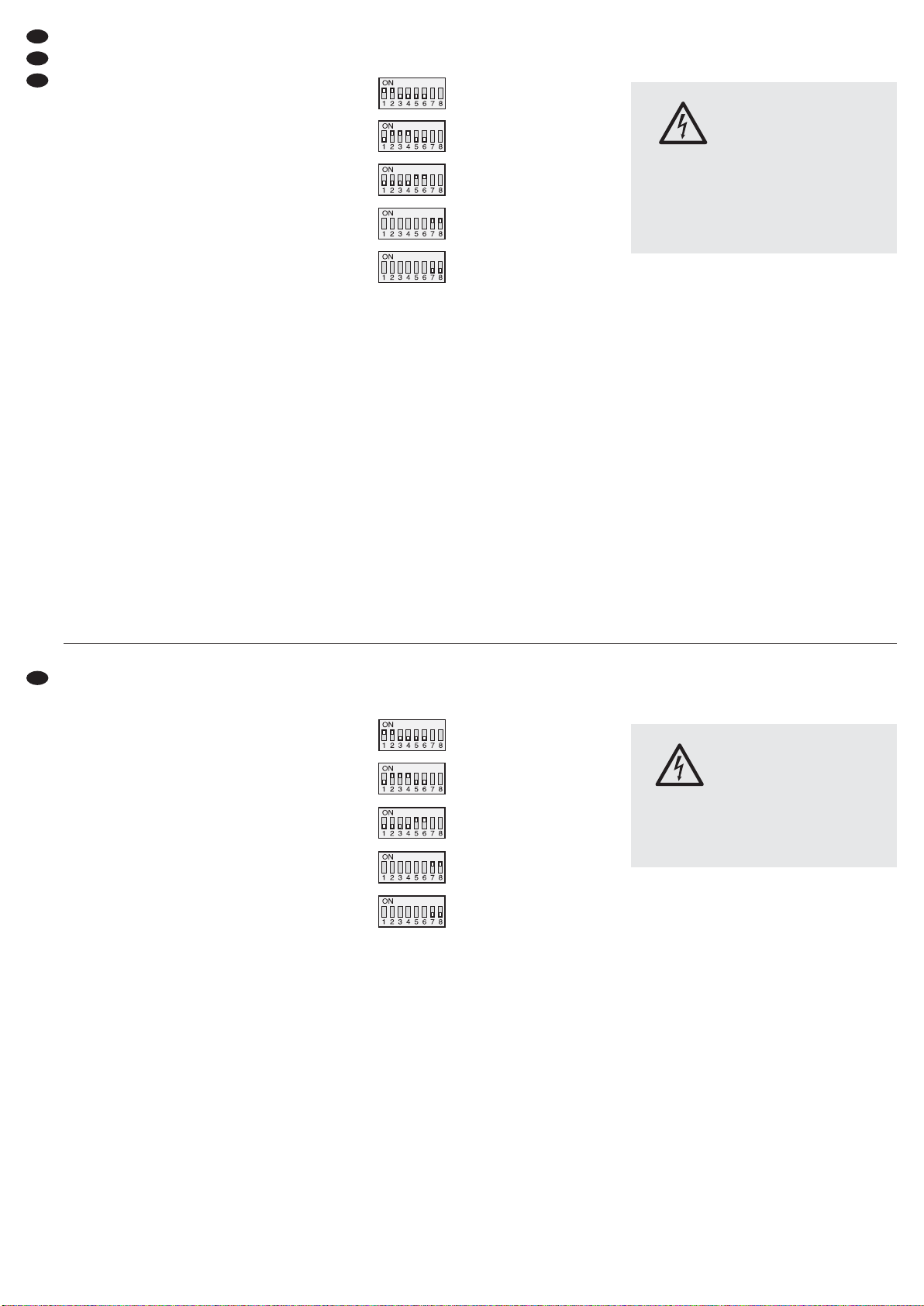

Page 8

Vous trouverez sur la page 3, dépliable, les éléments et branchements décrits.

1 Eléments et branchements

1.1 Face avant

1 Potentiomètre de réglage de volume pour le

canal gauche L-CH

2 LEDs dʼétat pour le canal gauche :

PROTECT : brille lorsque le circuit de protection est activé (la liaison avec les haut-parleurs est coupée) :

1. Après lʼallumage pendant une brève période

2. en cas de surcharge/ surchauffe (par exemple en cas de court-circuit en sortie)

3. en cas de présence de tension continue en sortie

LIMITER : brille lorsque le signal dʼentrée est trop élevé et est limité par le limiteur

ACTIVE : brille comme témoin de fonctionnement

25 dB, -20 dB, -15 dB indiquent le niveau dʼen-

trée

3 Affichage LCD pour le mode de fonctionnement

et les températures

4 LEDs dʼétat pour le canal droit (



point 2)

5 Potentiomètre de réglage de volume pour le

canal droit R-CH

6 Interrupteur Marche/Arrêt POWER

1.2 Face arrière

7 Entrées symétriques, prises XLR pour le canal

gauche (L-CH) et le canal droit (R-CH)

Entrées symétriques, prises jack 6,35 femelles pour le canal gauche (L-CH) et le canal droit (R-CH)

9 Interrupteurs DIP pour sélectionner le mode de

fonctionnement et séparer la masse du signal et la masse du boîtier ::

mode de fonctionnement STEREO

mode de fonctionnement PARALLEL

mode de fonctionnement BRIDGE

masse du signal reliée à la masse du boîtier

masse du signal et masse du boîtier séparées (groundlift)

10 Interrupteur FILTER avec trois positions :

SUBWOOFER : filtre passe-bas avec

6 dB à

120 Hz SATELLITE : filtre passe-haut avec -6 dB à 120 Hz FULLRANGE : aucun filtre

11 Sortie haut-parleur, prise Speakon

, selon la configuration de la fiche pour le canal gauche, le canal droit ou le mode bridgé

12 Sortie haut-parleur, prise Speakon

pour le canal

droit

13 Sorties haut-parleurs, borniers à vis 14 Uniquement sur les modèles STA-600 et

STA-1000 :

porte fusible : tout fusible fondu doit être remplacé par un fusible de même type.

15 Uniquement sur le modèle STA-1400 :

interrupteur de protection pour la protection de lʼappareil : pour réinitialiser lʼinterrupteur déclenché, enfoncez le bouton.

16 Prise secteur à relier, via le cordon secteur livré,

à une prise secteur 230 V~/ 50Hz

2 Conseils de sécurité et dʼutilisation

Lʼappareil répond à toutes les directives nécessaires de lʼUnion européenne et porte donc le symbole .

Respectez scrupuleusement les points suivants :

Lʼappareil nʼest conçu que pour une utilisation en intérieur. Protégez-le des éclaboussures, de tout type de projections dʼeau, dʼune humidité dʼair élevée et de la chaleur (température ambiante admissible 0 – 40 °C).

En aucun cas, vous ne devez pas poser dʼobjet contenant du liquide ou un verre sur lʼappareil.

La chaleur dégagée par lʼappareil doit être évacuée par une circulation dʼair correcte. Nʼobstruez pas les ouïes de ventilation du boîtier.

Ne faites pas fonctionner lʼappareil et débranchez le cordon secteur immédiatement dans les cas suivants :

1. lʼappareil ou le cordon secteur présentent des dommages visibles.

2. après une chute ou accident similaire, vous avez un doute sur lʼétat de lʼappareil.

3. des dysfonctionnements apparaissent.

Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.

Ne débranchez jamais lʼappareil en tirant sur le cordon secteur ; retirez toujours le cordon secteur en tirant la fiche.

AVERTISSEMENT Lʼappareil est alimenté par une

tension dangereuse. Ne touchez jamais lʼintérieur de lʼappareil et ne faites rien tomber dans les ouïes de ventilation car, en cas de mauvaise manipulation, vous pouvez subir

une décharge électrique. Pendant le fonctionnement, une tension dangereuse est présente aux bornes haut-parleurs. Les branchements ne doivent être effectués ou modifiés que lorsque lʼappareil est éteint.

A pagina 3, se aperta completamente, vedrete sempre gli elementi di comando e i collegamenti descritti.

1 Elementi di comando

e collegamenti

1.1 Pannello frontale

1 Regolatore volume per il canale sinistro L-CH 2 LED di stato per il canale sinistro:

PROTECT è acceso con il circuito di protezione attivato (il collegamento con gli altoparlanti è staccato):

1. per un breve tempo dopo lʼaccensione

2. in caso di sovraccarico/surriscaldamento (p. es. anche in seguito a cortocircuito allʼuscita)

3. in caso di tensione continua allʼuscita

LIMITER è acceso se il segnale dʼingresso è troppo forte e se viene limitato dal limiter

ACTIVE è acceso come spia di funzionamento

25 dB, -20 dB, -15 dB indicano il livello allʼin-

gresso

3 Display a LC per il modo di funzionamento e le

temperature

4 LED di stato per il canale destro (punto 2) 5 Regolatore volume per il canale destro R-CH 6 Interruttore on/off POWER

1.2 Lato posteriore

7 Ingressi simmetrici come prese XLR per i canali

sinistro (L-CH) e destro (R-CH)

8 Ingressi simmetrici come prese jack 6,3mm per i

canali sinistro (L-CH) e destro (R-CH)

9 DIP-switch per la scelta del modo di funziona-

mento e per la separazione fra massa dei segnali e del contenitore:

Modo di funzionamento STEREO

Modo di funzionamento PARALLEL

Modo di funzionamento BRIDGE

Massa dei segnali collegata con la massa del contenitore

Massa dei segnali separata dalla massa del contenitore (groundlift)

10 Commutatore FILTER con le tre posizioni

SUBWOOFER: filtro passa-basso a

6 dB con

120 Hz

SATELLITE: filtro passa-alto a

6 dB con 120Hz

FULLRANGE: nessun filtro

11 Uscita altoparlanti come presa Speakon

, a seconda dei contatti, per il canale sinistro, per il canale destro o per il funzionamento a ponte

12 Uscita altoparlanti come presa Speakon

per il

canale destro

13 Uscita altoparlanti come morsetti a vite 14 Solo nei modelli STA-600 e STA-1000:

Porta fusibile Sostituire un fusibile difettoso sempre con uno dello stesso tipo.

15 Solo con il modello STA-1400:

Interruttore automatico di protezione per lʼapparecchio; per resettare lʼinterruttore attivato, premere il pulsante

16 Presa per il collegamento con un a presa di rete

(230 V~/50 Hz) tramite il cavo in dotazione

2 Avvertenze di sicurezza

Questʼapparecchio è conforme a tutte le direttive rilevanti dellʼUE e pertanto porta la sigla .

Si devono osservare assolutamente anche i seguenti punti:

Usare lʼapparecchio solo allʼinterno di locali e proteggerlo dallʼacqua gocciolante e dagli spruzzi dʼacqua, da alta umidità dellʼaria e dal calore (temperatura dʼimpiego ammessa fra 0 e 40 °C).

Non depositare sullʼapparecchio dei contenitori riempiti di liquidi, p. es. bicchieri.

Devʼessere garantita la libera circolazione dellʼaria per dissipare il calore che viene prodotto allʼinterno dellʼapparecchio. Non coprire in nessun modo le fessure di aerazione.

Non mettere in funzione lʼapparecchio e staccare subito la spina rete se:

1. lʼapparecchio o il cavo rete presentano dei danni visibili;

2. dopo una caduta o dopo eventi simili sussiste il sospetto di un difetto;

3. lʼapparecchio non funziona correttamente.

Per la riparazione rivolgersi sempre ad unʼofficina competente.

Staccare il cavo rete afferrando la spina, senza tirare il cavo.

Per la pulizia usare solo un panno morbido, asciutto; non impiegare in nessun caso prodotti chimici o acqua.

AVVERTIMENTO

Lʼapparecchio funziona con pericolosa tensione di rete. Non intervenire mai personalmente al suo interno e non inserire niente nelle fessure di aerazione! Esiste il

pericolo di una scarica elettrica. Durante il funzionamento, ai contatti degli altoparlanti è presente una tensione pericolosa. Effettuare o modificare tutti i collegamenti solo con lʼapparecchio spento.

F B

Page 9

Pour le nettoyage, utilisez un chiffon sec et doux, en aucun cas de produits chimiques ou dʼeau.

Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si lʼappareil est utilisé dans un but autre que celui pour lequel il a été conçu, sʼil nʼest pas correctement branché, utilisé ou réparé par une personne habilitée ; en outre, la garantie deviendrait caduque.

3 Possibilités dʼutilisation

Cet amplificateur professionnel stéréo est spécialement conçu pour une utilisation sur scène et en discothèque. Il peut fonctionner en mode stéréo, mono parallèle ou mono bridgé. Grâce au filtre commutable, lʼamplificateur peut être utilisé uniquement pour les subwoofers ou uniquement pour la plage de fréquences au-delà de 120 Hz. De multiples circuits de protection protègent lʼamplificateur et les haut-parleurs reliés. Deux ventilateurs puissants, contrôlés par la température, délivrent le refroidissement suffisant de lʼamplificateur.

4 Possibilités de positionnement

Lʼamplificateur est conçu pour une installation en rack (482 mm/19") mais peut être également posé directement sur une table. Dans tous les cas, lʼair doit pouvoir passer sans encombre via les ouïes dʼaération pour assurer un refroidissement suffisant.

4.1 Installation en rack

Pour un montage en rack, deux unités = 89 mm sont nécessaires. Lʼair chaud dégagé par lʼappareil à lʼarrière doit pouvoir être évacué du rack. Sinon, il y a

accumulation de chaleur dans le rack, ce qui peut endommager non seulement lʼamplificateur mais dʼautres appareils placés dans le rack. En cas de dégagement insuffisant de la chaleur, installez un ventilateur dans le rack.

Afin que le rack ne se renverse pas, vous devez placer lʼamplificateur dans la partie inférieure du rack. Pour une fixation solide, la plaque avant seule nʼest pas suffisante, lʼamplificateur doit en plus, être maintenu par des rails latéraux ou une plaque inférieure.

5 Branchements de lʼamplificateur

Les branchements ne doivent être effectués que lorsque lʼamplificateur est éteint !

1) Reliez la sortie dʼun préamplificateur ou dʼune

table de mixage aux prises XLR ou jack 6,35

INPUTS (7, 8). Les deux prises sont configurées

pour des signaux symétriques ; la configuration

est présentée sur le schéma 2. Des sources avec

signaux asymétriques peuvent également être

reliées. Dans ce cas, le branchement aux prises

jack peut sʼeffectuer simplement via des fiches

jack 6,35 2 pôles.

Le signal dʼentrée devrait avoir un niveau Ligne. Pour une puissance nominale de lʼamplificateur, un signal dʼentrée doit être de 1 V au moins.

Pour le mode bridgé ou parallèle, reliez uniquement lʼentrée du canal gauche L-CH.

La prise XLR (7) est reliée directement à la fiche jack (8) du même canal. Ainsi, lorsquʼon branche la source de signal à une prise, le signal peut être pris de lʼautre prise, pour par exemple le diriger vers un autre amplificateur.

2) La puissance de sortie la plus importante est atteinte en mode stéréo et en mode parallèle avec des haut-parleurs 4 Ω (impédance en charge autorisée minimale). Il est également possible de brancher des haut-parleurs 8 Ω, ce qui

diminue un peu la puissance de sortie. En mode bridgé, la puissance de sortie la plus grande est atteinte avec un haut-parleur 8 Ω (impédance en charge minimale autorisée en mode bridgé). La puissance nominale (P

MIN) des haut-parleurs est

indiquée dans le tableau schéma 3.

Reliez les haut-parleurs aux prises Speakon

(11, 12), voir schéma 2 pour la configuration, ou aux bornes (13). Lors du branchement des hautparleurs, veillez à ce quʼils aient la même polarité.

Après avoir inséré une fiche Speakon

, tournez-la dans la prise vers la droite jusquʼà ce quʼelle sʼenclenche. Pour la retirer plus tard, retirez le verrou sur la fiche et tournez la fiche vers la gauche.

Si vous utilisez les bornes à vis, assurez-vous que les extrémités de câble ne soient pas trop dénudées et quʼaucun fil nu ne sorte (risque de contact et de court-circuit).

La prise Speakon

de la sortie L-CH (11) est en plus configurée avec les signaux de la sortie droite R-CH : il est ainsi possible de relier les deux haut-parleurs à cette prise via un câble 4 pôles.

Pour le mode bridgé, reliez le contact plus du

haut-parleur à la borne plus (13) de la sortie gauche L-CH et le pôle moins du haut-parleur à la borne plus de la sortie droite R-CH [voir schéma 2]. (La borne plus de la sortie droite devient, par lʼinversion du signal en mode bridgé, la borne moins pour le haut-parleur). Le haut-parleur peut, à la place, être relié à la prise Speakon

L-CH (11). Reliez selon le schéma 2, la borne plus du haut-parleur au contact 1+ et la borne moins au contact 2+ de la fiche.

Dans le tableau du schéma 3, sont également

présentées les possibilités de branchement pour plusieurs haut-parleurs à une sortie. La puissance nominale (P

MIN) que chaque haut-par-

leur doit au moins avoir pour une impédance donnée (Z) est indiquée dans chaque cas. Si plusieurs haut-parleurs sont branchés ensemble,

Lorsque lʼappareil est définitivement retiré du service, vous devez le déposer dans une usine de recyclage de proximité pour contribuer à son élimination non polluante.

Nel caso dʼuso improprio, dʼimpiego scorretto, di collegamenti sbagliati o di riparazione non a regola dʼarte dellʼapparecchio, non si assume nessuna responsabilità per eventuali danni consequenziali a persone o a cose e non si assume nessuna garanzia per lʼapparecchio.

3 Possibilità dʼimpiego

Questo amplificatore PA stereo è stato realizzato specialmente per lʼimpiego sul palcoscenico e in discoteca. Può essere usato con funzionamento stereo, mono parallelo o mono a ponte. Grazie ad un filtro commutabile, lʼamplificatore può essere utilizzato anche solo per subwoofer oppure solo per le frequenze oltre 120 Hz. Vasti circuiti di protezione proteggono lʼamplificatore e gli altoparlanti collegati. Due ventilatori potenti, termoregolati, provvedono al raffreddamento necessario dellʼamplificatore.

4 Possibilità di collocamento

Lʼamplificatore è previsto per lʼinserimento in un rack (482 mm/19"), ma può essere usato anche come apparecchio da tavolo. In ogni caso deve essere possibile che lʼaria possa circolare liberamente attraverso tutte le fessure di aerazione per garantire un raffreddamento sufficiente.

4.1 Montaggio nel rack

Per il montaggio in un rack sono richieste due unità di altezza RS (= 89 mm). Lʼaria riscaldata emessa sul retro dellʼamplificatore deve potere uscire dal rack. Altrimenti si può provocare un accumulo di calore nel rack con possibili danni non solo allʼamplificatore ma anche ad altri apparecchi presenti nel

rack. Se la dissipazione del calore è insufficiente occorre montare un ventilatore nel rack.

Per evitare che il rack risulti squilibrato con troppi pesi in alto, è necessario che lʼamplificatore venga montato nella parte bassa del rack. Per un fissaggio sicuro non è sufficiente il pannello frontale. Lʼapparecchio deve essere fissato anche sul retro oppure deve essere appoggiato su guide laterali oppure su un piano.

5 Collegare lʼamplificatore

Tutti i collegamenti devono essere effettuati o modificati solo con lʼapparecchio spento!

1) Collegare lʼuscita di un preamplificatore o di un

mixer con le prese XLR o jack INPUTS (7, 8).

Entrambe le prese sono previste per segnali sim-

metrici; i contatti si vedono in fig. 2. Tuttavia, si

possono collegare anche sorgenti con segnali

asimmetrici. In questo caso, il collegamento può

essere fatto alle prese jack semplicemente per

mezzo di jack a 2 poli.

Il segnale dʼingresso dovrebbe essere con livello Line. Per pilotare completamente lʼamplificatore occorre un segnale dʼingresso di 1 V min.

Per il funzionamento a ponte o parallelo, collegare solo lʼingresso del canale sinistro L-CH.

La presa XLR (7) è collegata direttamente con la presa jack (8) dello stesso canale. In questo modo è possibile, collegando la sorgente con una delle prese, prelevare il segnale dallʼaltra presa, per esempio per farlo passare ad un amplificatore supplementare.

2) La potenza dʼuscita maggiore si ottiene con il funzionamento stereo e parallelo se si collegano degli altoparlanti di 4 Ω (impedenza di carico minima ammessa). Si possono collegare anche altoparlanti di 8 Ω il ché riduce leggermente la potenza dʼuscita. Con il funzionamento a ponte, la po-tenza maggiore si ottiene con un altoparlante di 8 Ω (impedenza di carico minima ammessa con

funzionamento a ponte). La potenza nominale necessaria (P

MIN) degli altoparlanti è indicata

nella tabella fig. 3.

Collegare gli altoparlanti alle prese Speakon

(11, 12), per i contatti del connettore vedi fig. 2, oppure ai morsetti a vite (13). Collegando gli altoparlanti, far attenzione allʼidentica polarità di tutti gli altoparlanti.

Un connettore Speakon

, dopo lʼinserimento nella presa, va girato a destra fino allo scatto. Per sfilarlo successivamente, tirare indietro al levetta di sicurezza sul connettore e girarlo a sinistra.

Se si usano i morsetti a vite, fare attenzione a non deisolare troppo i terminali dei cavi per non far sporgere dei fili nudi (pericolo per il contatto con le mani e di cortocircuito).

Sulla presa Speakon

dellʼuscita L-CH (11) sono presenti in più i segnali dellʼuscita destra RCH; così è possibile collegare entrambi agli altoparlanti con questa presa per mezzo di un cavo a quattro poli.

Per il funzionamento a ponte collegare il con-

tatto positivo dellʼaltoparlante con il morsetto positivo (13) dellʼuscita sinistra L-CH, e il contatto negativo dellʼaltoparlante con il morsetto positivo dellʼuscita destra R-CH [vedi fig. 2]. (Il morsetto positivo dellʼuscita destra, per via dellʼinversione dei segnali nel funzionamento a ponte, diventa il contatto negativo per lʼaltoparlante.) In alternativa, lʼaltoparlante può essere collegato anche con la presa Speakon

L-CH (11). In questo caso, come si vede in fig. 2, collegare il morsetto positivo dellʼaltoparlante con il contatto 1+ e il morsetto negativo con il contatto 2+ del connettore.

La tabella fig. 3 illustra anche delle possibilità

di collegamento per più altoparlanti con unʼuscita. Per ogni caso, è indicato quale potenza nominale minima (P

MIN) è richiesta per il singolo

altoparlante rispetto alla relativa impedenza (Z). Assemblando più altoparlanti, si deve fare molta attenzione al corretto collegamento dei contatti positivi e negativi.

Se si desidera eliminare lʼapparecchio definitivamente, consegnarlo per lo smaltimento ad unʼistituzione locale per il riciclaggio.

F B

Page 10

veillez à respecter le branchement correct des bornes plus et moins.

Important : il ne faut pas que lʼimpédance totale à chaque sortie soit inférieure en mode stéréo à 4 Ω, en mode bridgé à 8 Ω.

3) Reliez le cordon secteur à la prise (16) et lʼautre extrémité à une prise 230 V~/ 50Hz.

6 Utilisation

6.1 Sélection du mode de fonctionnement

Avec les interrupteurs DIP MODE N°1 à 6 (9), sélectionnez le mode de fonctionnement voulu :

Mode stéréo – “MODE STEREO” En mode stéréo, les deux canaux fonctionnent, indé-

pendamment lʼun de lʼautre.

Configuration interrupteu STEREO

Mode parallèle – “

MODE PARALLEL”

Si par exemple deux pièces doivent être sonorisées avec le même signal mono, et si le volume doit être réglable séparément, vous pouvez utiliser le mode parallèle.

Le signal dʼentrée est en plus branché en interne

du canal gauche sur le canal droit. Un signal à lʼentrée droite est ignoré. Le réglage de volume sʼeffectue séparément pour les deux sorties.

Configuration interrupteur PARALLEL

Mode bridgé – “

MODE BRIDGE”

Le fonctionnement bridgé (BRIDGE) permet dʼobtenir une plus grande puissance sur un haut-parleur.

Les deux canaux dʼamplificateur sont combinés en un amplificateur mono. Le signal dʼentrée sur le canal gauche est en plus branché au canal gauche, à lʼinverse. La tension en sortie est doublée lorsque le haut-parleur, comme décrit dans le schéma 5, est branché pour le mode bridgé. Un signal à lʼentrée droite est ignoré. Le réglage de volume sʼeffectue en commun pour les deux sorties avec le réglage gauche (1).

Configuration interrupteur BRIDGE

6.2 Filtre

Le filtre intégré peut être utilisé comme filtre de fréquences pour des systèmes haut-parleurs 2 voies (subwoofer/satellite). Avec lʼinterrupteur FILTER (10), sélectionnez la fonction correspondant au haut-parleur relié.

position SUBWOOFER :

filtre passe-bas avec

6 dB à 120 Hz

pour haut-parleurs de grave position SATELLITE :

filtre passe-haut avec

6 dB à 120 Hz

pour haut-parleurs de médium aigu position FULLRANGE :

aucun filtre pour les haut-parleurs passe bande

6.3 Marche/Arrêt

Pour éviter les bruits forts de commutation, allumez toujours lʼétage final dʼune installation dʼamplificateur après tous les autres appareils et éteignez-le en premier. Avant la première mise en service, tournez les réglages (1 et 5) vers la gauche sur “-80 dB”.

Allumez lʼamplificateur avec lʼinterrupteur POWER (6). Les LEDs ACTVICE (2, 4) brillent et servent de témoin de fonctionnement, lʼaffichage (3) indique le mode de fonctionnement retenu. Après lʼallumage, les LEDs rouges PROTECT (2, 4) brillent brièvement. Pendant ce temps, la temporisation

dʼallumage pour protéger les haut-parleurs est activée.

6.4 Réglage de niveau

Réglez la sortie de la table de mixage ou du préamplificateur sur son niveau nominal (0 dB) ou sur le signal de sortie le plus élevé non distordu. Tournez les réglages (1 et 5) jusquʼà atteindre le volume maximal souhaité. Les LEDs “

25 dB”, “-20 dB”,

“

15 dB” (2, 4) indiquent le niveau dʼentrée réglé. Si les LEDs rouges LIMITER brillent, le circuit de limitation est activé et empêche toute surcharge de lʼamplificateur. Dans ce cas, tournez un peu les réglages dans lʼautre sens pour diminuer.

6.5 Interrupteur Groundlift

Si un ronflement perturbateur est audible, même sans signal de musique, un bouclage de masse peut en être la cause. Des bouclages de masse peuvent se créer lorsque deux appareils ont un contact soit par la masse de signal soit par le conducteur de lʼalimentation ou une liaison conductrice des boîtiers dans le rack. Pour séparer la boucle de masse ainsi créée, mettez les interrupteurs DIP N°7 et 8 (9) de la position supérieure sur la position inférieure :

Configuration interrupteur Groundlift

PRECAUTION Ne réglez jamais le volume, sur

lʼamplificateur, de manière très élevée. Un volume trop élevé peut, à long terme, générer des troubles de lʼaudition. Lʼoreille humaine sʼhabitue à des volumes élevés et ne les perçoit plus comme tels au bout dʼun certain temps. Nous vous conseillons donc de régler le volume et de ne plus le modifier.

Importante: Lʼimpedenza totale per ogni uscita non deve essere inferiore a 4 Ω nel funzionamento stereo e parallelo, e a 8 Ω nel funzionamento a ponte!

3) Inserire il cavo di rete prima nella presa (16) e quindi in una presa di rete (230 V~/ 50Hz).

6 Funzionamento

6.1 Scegliere il modo di funzionamento

Con i dip-switch MODE n. 1 –6 (9) scegliere il modo richiesto:

Funzionamento stereo –“

MODE STEREO”

Con il funzionamento stereo, entrambi i canali funzionano indipendentemente fra di loro.

Posizione degli switch STEREO

Funzionamento parallelo –“

MODE PARALLEL”

Se, per esempio, è richiesta la sonorizzazione di due ambienti con un unico segnale mono, mentre il volume deve essere regolabile singolarmente, è consigliabile il funzionamento parallelo.

Internamente, il segnale dʼingresso viene portato

dal canale sinistro anche sul canale destro. Un segnale allʼingresso destro viene ignorato. La regolazione del volume avviene separatamente per i due canali.

Posizione degli switch PARALLEL

Funzionamento a ponte –“

MODE BRIDGE”

Il funzionamento a ponte (BRIDGE) serve per ottenere una maggiore potenza con un altoparlante.

In questo caso, i due canali dellʼamplificatore vengono combinati per creare un amplificatore mono: in più, il segnale dʼingresso del canale sinistro viene invertito e portato sul canale destro. In questo modo, la tensione allʼuscita raddoppia se lʼaltoparlante è collegato, come descritto nel capitolo 5, per il funzionamento a ponte. Un segnale allʼingresso destro viene ignorato. La regolazione del volume avviene in comune per i due canali per mezzo del regolatore sinistro (1).

Posizione degli switch BRIDGE

6.2 Filtro

Il filtro integrato può essere usato come filtro di frequenza per altoparlanti a 2 vie (subwoofer/ satellite). Con il commutatore FILTER (10), scegliere la funzione che corrisponde allʼaltoparlante collegato.

Posizione SUBWOOFER:

filtro passa-basso a

6 dB con 120 Hz

per woofer Posizione SATELLITE:

filtro passa-alto a

6 dB con 120 Hz

per midrange/tweeter Posizione FULLRANGE:

nessun filtro per altoparlante a larga banda

6.3 Accendere/spegnere

Per escludere forti rumori di commutazione, accendere lʼamplificatore finale di un impianto dʼamplificazione sempre dopo tutti gli altri apparecchi, e dopo lʼuso spegnerlo nuovamente per primo. Prima della prima accensione portare i regolatori (1 e 5) tutto a sinistra, su “-80 dB”.

Accendere lʼamplificatore con lʼinterruttore POWER (6). I LED ACTIVE (2, 4) si accendono come spie di funzionamento e il display (3) indica il

modo di funzionamento scelto. Dopo lʼaccensione, si accendono brevemente i LED rossi PROTECT (2,

4). Durante questo tempo è attivato il ritardo dʼinserimento per proteggere gli altoparlanti.

6.4 Regolare il livello

Regolare lʼuscita del mixer o del preamplificatore secondo il suo livello nominale (0 dB) oppure secondo il maggiore segnale dʼuscita non distorto. Aprire i regolatori (1 e 5) fino al punto da raggiungere il volume massimo richiesto. I LED “-25 dB”, “-20 dB” e “-15 dB” (2, 4) indicano il livello dʼingresso impostato. Se si accendono i LED rossi LIMITER, significa che il circuito di limitazione è attivo per impedire il sovrapilotaggio dellʼamplificatore. In questo caso ridurre leggermente i regolatori.

6.5 Interruttore groundlift

Se senza un segnale di musica si avverte un ronzio fastidioso, è possibile che la causa ne sia un anello di terra. Tali anelli di terra si creano se due apparecchi sono in contatto, sia tramite la massa dei segnali che tramite il conduttore di protezione dellʼalimentazione oppure tramite un altro conduttore delle casse nel rack. Per aprire lʼanello creatosi, spostare i dipswitch n. 7 e n. 8 (9) dalla posizione superiore nella posizione inferiore:

Posizione degli switch Groundlift

ATTENZIONE Mai tenere molto alto il volume del-

lʼamplificatore. A lungo andare, il volume eccessivo può procurare danni allʼudito! Lʼorecchio si abitua agli alti volumi e dopo un certo tempo non se ne rende più conto. Perciò non aumentare il volume successivamente.

F B

Page 11

7 Circuits de protection

Les circuits de protection doivent éviter tout dommage sur les haut-parleurs et sur lʼamplificateur. Le limiteur intégré diminue le signal dʼentrée lorsque le niveau limite en sortie est atteint. Ainsi, en cas de surcharge de lʼamplificateur, on peut éviter les distorsions qui peuvent endommager les haut-parleurs. Si le limiteur est activé, la LED LIMITER (2, 4) du canal correspondant brille.

Les haut-parleurs sont coupés de la sortie du canal concerné par un circuit de protection supplémentaire. Sʼil est activé, la LED rouge PROTECT (2, 4) correspondante brille :

1. brièvement après lʼallumage (temporisation dʼal-

lumage)

2. en cas de surcharge/ surchauffe (également par

exemple par un court-circuit en sortie)

3. en cas de présence de tension continue en sortie En mode normal, lʼaffichage (3) indique la tempéra-

ture au niveau des transistors de puissance pour les deux canaux séparément. Pour des températures plus importantes, la gestion de la ventilation assure que le ventilateur du canal concerné fonctionne à une vitesse plus importante.

En cas de problème, par exemple un court-circuit à une sortie, lʼaffichage passe à “SHORT CIR.PROT,

OVERLOAD&FAULT”

(en plus des LEDs PROTECT du

canal concerné qui brillent).

Dans ce cas ou si une LED PROTECT ne sʼéteint pas après lʼallumage ou lorsque le circuit de protection (15) a déclenché (uniquement sur le modèle STA-1400), lʼamplificateur doit être éteint et le problème résolu. Si besoin, réinitialisez lʼinterrupteur de protection en appuyant sur le bouton.

8 Caractéristiques techniques

Tout droit de modification réservé.

7 Circuiti di protezione

I circuiti di protezione servono per escludere danni agli altoparlanti e allʼamplificatore. Il limitatore integrato del livello (Limiter) riduce il segnale dʼingresso se allʼuscita è raggiunto il livello limite. In questo modo, in caso di sovrapilotaggio dellʼamplificatore, si evitano delle distorsioni che potrebbero danneggiare gli altoparlanti. Se il limiter è attivo, si accende il LED LIMITER (2, 4) del relativo canale.

Con un circuito supplementare di protezione, gli altoparlanti vengono separati dallʼuscita del canale interessato. Se tale circuito è attivo, si accende il relativo LED rosso PROTECT (2, 4):

1. per un breve tempo dopo lʼaccensione (ritardo

dʼinserimento)

2. in caso di sovraccarico/surriscaldamento (p. es.

anche in seguito a cortocircuito allʼuscita)

3. se è presente una tensione continua allʼuscita

Nel funzionamento normale, il display (3) indica la temperatura dei transistori di potenza separatamente per i due canali. Con le temperature più alte, la regolazione del ventilatore fa sì che il ventilatore del canale interessato giri con velocità maggiore.

In caso di difetto, p. es. per un cortocircuito ad unʼuscita (oltre allʼaccensione del LED PROTECT del relativo canale) si vede anche lʼindicazione “

SHORT CIR.PROT, OVERLOAD&FAULT”.

In questo caso, o se un LED PROTECT non si spegne dopo lʼaccensione oppure se ha reagito lʼinterruttore automatico (15) (solo nel modello STA-

1400), occorre spegnere lʼamplificatore e si deve eliminare il difetto. Se necessario riattivare lʼinterruttore automatico con un pressione sullo stesso.

8 Dati tecnici

Con riserva di modifiche tecniche.

F B

Notice dʼutilisation protégée par le copyright de MONACOR®INTERNATIONAL GmbH & Co. KG. Toute reproduction même partielle à des fins commerciales est interdite.

La MONACOR

INTERNATIONAL GmbH & Co. KG si riserva ogni diritto di elaborazione in qualsiasi forma

delle presenti istruzioni per lʼuso. La riproduzione – anche parziale – per propri scopi commerciali è vietata.

Modello STA-600 STA-1000 STA-1400

Potenza efficace allʼuscita (1 kHz, 0,1 % THD+N)

Stereo, parallelo con 4 Ω Stereo, parallelo con 8 Ω Funzionamento a ponte con 8 Ω

2 × 300 W 2 × 200 W 550 W

2 × 500 W 2 × 350 W 1000 W

2 × 700 W 2 × 450 W 1400 W

Sensibilità dellʼingresso per potenza nominale con 8 Ω

Impedenza dellʼingresso simm./ asimm.

20 kΩ/10 kΩ

Gamma di frequenze bei 1 W con 8 Ω 20 – 20 000 Hz (±0,3 dB)

Filtro passa-alto/ passa-basso 120Hz (-6 dB), 24 dB/ ottava

Fattore dʻattenuazione con 8 Ω Fattore di distorsione* Separazione canali* Rapporto S

R con potenza nominale

con 8 Ω

*20 Hz – 20 kHz con potenza nominale con 8 Ω

> 300 < 0,1 % > 60 dB > 95 dB

Circuito dʼuscita Class AB

Temperatura dʼesercizio 0 – 40 °C

Alimentazione Potenza assorbita max.

230 V~/ 50 Hz 1000 VA

230 V~/ 50 Hz 1600 VA

230 V~/ 50 Hz 2300 VA

Dimensioni (l × h × p)

Peso

482 × 88 × 418 mm, 2RS 12,5 kg

482 × 88 × 418 mm, 2RS 15 kg

482 × 88 × 418 mm, 2RS 16,7 kg

Modèle STA-600 STA-1000 STA-1400

Puissance de sortie RMS (1 kHz, 0,1 % THD+N)

Stéréo, parallèle sous 4 Ω Stéréo, parallèle sous 8 Ω Mode bridgé sous 8 Ω

2 × 300 W 2 × 200 W 550 W

2 × 500 W 2 × 350 W 1000 W

2 × 700 W 2 × 450 W 1400 W

Sensibilité dʼentrée pour une puissance nominale sous 8 Ω

Impédance dʼentrée sym./ asym.

20 kΩ/10 kΩ

Bande passante pour 1 W sous 8 Ω 20 – 20 000 Hz (±0,3 dB)

Filtre passe-haut/filtre passe-bas 120 Hz (-6 dB), 24 dB/ octave

Facteur dʼatténuation sous 8 Ω Taux de distorsion* Séparation des canaux* Rapport signal sur bruit pour une puis-

sance nominale sous 8 Ω

*20 Hz – 20 kHz pour une puissance nominale sous 8 Ω

> 300 < 0,1 % > 60 dB > 95 dB

Circuit de sortie Classe AB

Température fonc. 0 – 40 °C

Alimentation Consommation maximale

230 V~/ 50 Hz 1000 VA

230 V~/ 50 Hz 1600 VA

230 V~/ 50 Hz 2300 VA

Dimensions (L × H × P)

Poids

482 × 88 × 418 mm, 2U 12,5 kg

482 × 88 × 418 mm, 2U 15 kg

482 × 88 × 418 mm, 2U 16,7 kg

Page 12

Puede encontrar todos los elementos de funcionamiento y las conexiones que se describen en la página 3 desplegable.

1 Elementos de Funcionamiento y

Conexiones

1.1 Panel frontal

1 Control de volumen para el canal izquierdo L-CH 2 LEDs de estado para el canal izquierdo:

Se ilumina PROTECT cuando el circuito de protección está activado (la conexión a los altavoces está separada):

1. Durante unos instantes después de la conexión

2. En caso de sobrecarga/ sobrecalentamiento (p. ej. también por un cortocircuito en la salida)

3. Si hay voltaje CC en la salida

Se ilumina LIMITER cuando la señal de entrada es demasiado alta y limitado por el limitador

Se ilumina ACTIVE como indicación de corriente

25 dB, -20 dB, -15 dB muestran el nivel de

entrada

3 Visualizador LC para el modo de funcionamiento

y las temperaturas

LEDs de estado para el canal derecho (punto 2)

5 Control de volumen para el canal derecho R-CH 6 Interruptor POWER

1.2 Panel posterior

7 Entradas simétricas: Tomas XLR para el canal

izquierdo (L-CH) y para el canal derecho (R-CH)

8 Entradas simétricas: Jacks 6,3 mm para el canal

izquierdo (L-CH) y para el canal derecho (R-CH)

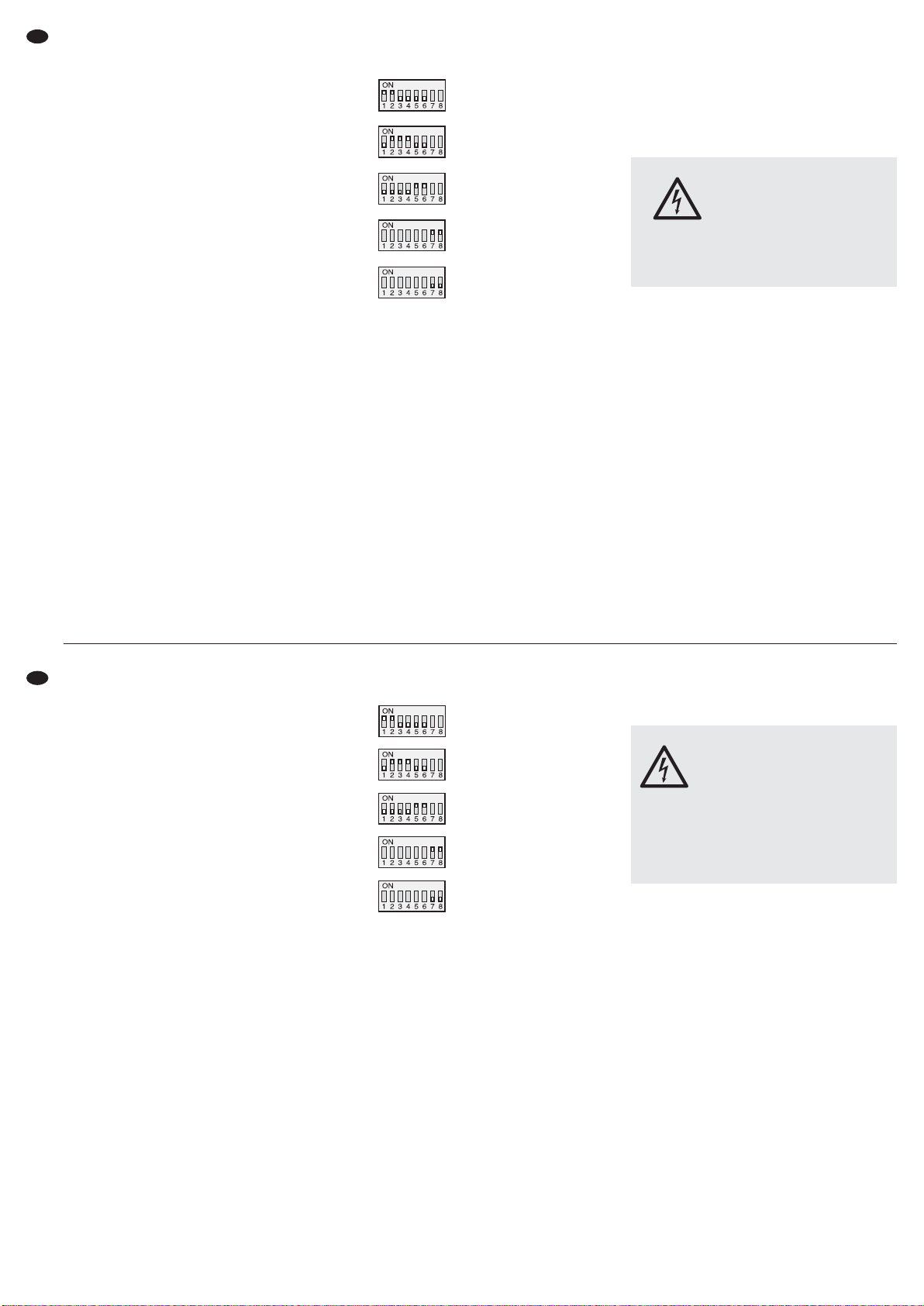

9 Interruptores DIP para seleccionar el modo de

funcionamiento y para separar la masa de señal y la masa de la carcasa:

Modo de funcionamient STEREO

Modo de funcionamient PARALLEL

Modo de funcionamient BRIDGE

Masa de señal conectada a la masa de la carcasa

Masa de señal y masa de la carcasa separadas (interruptor de masa = groundlift)

10 Interruptor FILTER con 3 posiciones

SUBWOOFER: Filtro pasa bajo con

6 dB a

120 Hz

SATELLITE: Filtro pasa alto con

6 dB a 120 Hz

FULLRANGE: Sin filtro

11 Salida de altavoz: Toma Speakon

, dependiendo de la configuración de la toma para el canal izquierdo, el canal derecho, o para el modo punteado

12 Salida de altavoz: Toma Speakon

para el canal

derecho

13 Salidas de altavoz: Terminales de tornillo 14 Solo para los modelos STA-600 y STA-1000:

Soporte para el fusible de corriente Cambie un fusible fundido sólo por otro del mismo tipo.

15 Sólo para el modelo STA-1400:

Interruptor de protección para el aparato; para reajustar el interruptor liberado, pulse el botón

16 Toma de corriente para la conexión a un enchufe

(230 V~/ 50 Hz) mediante el cable de corriente entregado

2 Notas de Seguridad

El aparato cumple con todas las directivas relevantes por la UE y por lo tanto está marcado con el símbolo .

Preste atención a los puntos siguientes bajo cualquier circunstancia:

El aparato está adecuado para su utilización sólo en interiores. Protéjalo de goteos y salpicaduras, elevada humedad del aire y calor (temperatura ambiente admisible: 0 – 40 ºC).

No coloque ningún recipiente lleno de líquido encima del aparato, como por ejemplo un vaso.

El calor generado en el interior del aparato tiene que disiparse con la circulación del aire. Por eso no tienen que obstruirse las rejillas de ventilación de la carcasa.

No ponga el aparato en funcionamiento o desconecte inmediatamente el enchufe de la toma de corriente si:

1. Existe algún daño visible en el aparato o en el cable de corriente.

2. Aparece algún defecto por caída o accidente similar.

3. No funciona correctamente.

Sólo el personal cualificado puede reparar el aparato bajo cualquier circunstancia.

ADVERTENCIA El aparato está alimentado con

un voltaje peligroso. Deje el mantenimiento para el personal cualificado y no introduzca nada por las rejillas de ventilación. Esto

podría provocar una descarga. Durante el funcionamiento, existe el riesgo de contacto con un voltaje peligroso. Haga o cambie todas las conexiones sólo con el aparato desconectado.

Proszę otworzyć niniejszą instrukcję na stro nie 3. Pokazano tam rozkład elementów operacyjnych i złączy.

1 Elementy operacyjne i złącza

1.1 Panel przedni

1 Regulator głośności dla lewego kanału L-CH 2 Wskaźniki diodowe dla lewego kanału:

PROTECT zapala się przy aktywacji obwodu zabezpieczającego (separacja wyjść głośnikowych):

1. na krótki czas po włączeniu

2. w przypadku przesterowania/przegrzania wzmacniacza (również w przypadku zwarcia na wyjściu)

3. w przypadku pojawienia się napięcia stałego DC na wyjściu

LIMITER zapala się gdy sygnał wejściowy na zbyt duży poziom i włączony zostaje limiter

ACTIVE świeci się przy włączonym zasilaniu

25 dB, -20 dB, -15 dB wskazuje poziom syg-

nału wejściowego

3 Wyświetlacz LC pokazujący tryb pracy oraz tem-

peraturę

4 Wskaźniki diodowe dla prawego kanału

(



punkt 2)

5 Regulator głośności dla prawego kanału R-CH 6 Włącznik POWER

1.2 Panel tylny

7 Symetryczne wejścia: gniazda XLR dla lewego

(L-CH) i prawego kanału (R-CH)

8 Symetryczne wejścia: gniazda 6,3 mm dla

lewego (L-CH) i prawego kanału (R-CH)

9 Przełączniki DIP do wyboru trybu pracy oraz

separacji mas sygnału i obudowy:

tryb pracy STEREO

tryb pracy PARALLEL

tryb pracy BRIDGE

połączone masy sygnału i obudowy

odseparowane masy sygnału i obudowy (Groundlift)

10 Przełącznik FILTER trzypozycyjny

SUBWOOFER: filtr dolnoprzepustowy

6 dB przy

120 Hz

SATELLITE: filtr górnoprzepustowy

6 dB przy

120 Hz

FULLRANGE: bez filtru

11 Wyjście głośnikowe: gniazdo Speakon

, w zależności od konfiguracji pinów: dla kanału lewego, prawego lub pracy mostkowej

12 Wyjście głośnikowe: gniazdo Speakon

dla pra-

wego kanału

13 Wyjścia głośnikowe: terminale śrubowe 14 Tylko dla modeli STA-600 oraz STA-1000:

Pokrywa bezpiecznika Spalony bezpiecznik wymieniać na nowy o identycznych parametrach.

15 Tylko dla modelu STA-1400:

Przełącznik zabezpieczający; aby zresetować zwolniony przełącznik, wcisnąć przycisk

16 Gniazdo zasilania do łączenia z gniazdkiem sie-

ciowym (230 V~/ 50Hz) za pomocą dołączonego kabla zasilającego

2 Środki bezpieczeństwa

Urządzenie spełnia wszystkie wymagania norm UE i dlatego posiada oznaczenie symbolem .

Należy przestrzegać poniższych zasad:

Urządzenie przeznaczone jest do użytku tylko wewnątrz pomieszczeń. Należy chronić je przed zalaniem i wilgocią oraz wysoką temperaturą (dopuszczalny zakres wynosi 0 – 40 ºC).

Nie wolno stawiać na urządzeniu żadnych naczyń wypełnionych cieczami np.: szklanek.

Ciepło wytwarzane podczas pracy urządzenia musi być odprowadzane przez otwory wentylacyjne. W związku z tym nie wolno ich nigdy zasłaniać.

Nie wolno używać oraz należy natychmiast odłączyć urządzenie od zasilania jeżeli:

1. widoczne są jakiekolwiek uszkodzenia urządzenia lub kabla zasilającego,

2. urządzenie upadło lub uległo podobnemu wypadkowi, który mógł spowodować jego uszkodzenie,

3. urządzenie działa nieprawidłowo.

W każdym z powyższych przypadków urządzenie musi zostać poddane naprawie przez odpowiednio wyszkolony personel.

Nie wolno odłączać urządzenia z gniazda sieciowego ciągnąc za kabel zasilający, należy zawsze chwytać za wtyczkę.

UWAGA Urządzenie zasilane jest wysokim

napięciem (230 V~). Jego naprawą powinien zajmować się tylko przeszkolony personel. Nie wolno wkładać niczego do otworów wentylacyjnych. Może to spowodować porażenie prą-

dem elektrycznym. Na zaciskach głośnikowych, podczas pracy urządzenia występuje niebezpieczne napięcie. Wszelkich podłączeń należy dokonywać przy wyłączonym wzmacniaczu.

Page 13

No tire nunca del cable de corriente para desconectar el enchufe de la toma de corriente, tire siempre del enchufe.

Utilice sólo un paño suave y seco para la limpieza, no utilice nunca ni productos químicos ni agua.

No podrá reclamarse garantía o responsabilidad alguna por cualquier daño personal o material resultante si el aparato se utiliza para otros fines diferentes a los originalmente concebidos, si no se conecta correctamente, no se utiliza adecuadamente o no se repara por expertos.

3 Aplicaciones

Este amplificador para megafonía estéreo está diseñado especialmente para aplicaciones en escenario y discoteca. El amplificador puede funcionar en modo estéreo, en modo paralelo mono, o en modo punteado mono. Debido a un filtro conmutable, el amplificador también puede utilizarse sólo para subwoofers o sólo para frecuencias superiores a 120 Hz. El amplificador y los altavoces conectados están protegidos por extensos circuitos de protección. Dos potentes ventiladores controlados por temperatura suministran la refrigeración necesaria para el amplificador.

4 Colocación

El amplificador está previsto para un montaje en rack (482 mm/19"), pero también puede utilizarse como elemento de sobremesa. En todo caso, el aire tiene que circular libremente por los huecos de ventilación para asegurar una refrigeración suficiente.

4.1 Instalación en rack

Se necesitan 2 unidades de espacio en el rack (= 89 mm). El aire caliente expulsado por la parte

posterior del amplificador tiene que disiparse del rack, de lo contrario la acumulación de calor no solo puede dañar el amplificador sino también los demás aparatos del rack. En caso de que el calor no se disipe suficientemente, hay que insertar un ventilador en el rack.

Para prevenir el sobrepeso en la parte superior del rack, hay que insertar el amplificador en la parte inferior del rack. Sólo con el panel frontal no es suficiente para una fijación segura. Además, el aparato tiene que asegurarse por la parte posterior o sostenerse mediante raíles laterales o una placa en la parte inferior.

5 Conexión del Amplificador

Haga o cambie todas las conexiones sólo con el aparato desconectado.

1) Conecte la salida de un preamplificador o mez-

clador a las entradas XLR o a los jacks 6,3 mm

INPUTS (7, 8). Ambas tomas están diseñadas

para señales simétricas; la configuración de

pines aparece en la figura 2. Sin embargo, tam-

bién pueden conectarse fuentes de audio con

señales asimétricas. Para ello, la conexión a los

jacks 6,3 mm puede hacerse fácilmente me-

diante jacks 6,3 mm de 2 polos.

La señal de entrada debería tener nivel de línea. La potencia nominal del amplificador necesita como mínimo una señal de entrada de 1 V.

Para el modo punteado o paralelo, conecte sólo la entrada del canal izquierdo L-CH.

La toma XLR (7) está conectada en cualquier caso directamente al jack 6,3 mm (8) del mismo canal. De este modo, cuando se conecta la fuente de señal a una toma, la señal de la otra toma puede tomarse para alimentar por ejemplo un amplificador adicional.

2) La potencia máxima de salida se alcanza en el modo estéreo y en paralelo cuando se conectan altavoces de 4 Ω (impedancia mínima admisible

con carga). Sin embargo, también pueden conectarse altavoces de 8 Ω, en cuyo caso la potencia de salida se reduce levemente. En modo punteado, la potencia máxima de salida se alcanza con un altavoz de 8 Ω (impedancia mínima admisible con carga en modo punteado). La potencia necesaria (P

MIN) de los altavoces aparece en la tabla

de la fig. 3.

Conecte los altavoces a las tomas Speakon

(11, 12), ver configuración de pines en la fig. 2, o a los terminales de tornillo (13). Cuando se conecten los altavoces, preste atención a la misma polaridad de todos los altavoces.

Después de conectar una toma Speakon®a la conexión, gírela en el sentido de las agujas del reloj hasta que quede bien fijada. Para extraerla más tarde, tire hacia atrás del cierre de la toma y gire la toma en el sentido contrario a las agujas del reloj.

Si se utilizan los terminales de tornillo, asegúrese de que las puntas del cable no están excesivamente peladas y de que ningún hilo sobresale (peligro de contacto y de cortocircuito).

La toma Speakon

de la salida L-CH (11) también está provista con las señales de la salida derecha R-CH de modo que se pueden conectar ambos altavoces mediante un cable de 4 polos a esta toma.

Para el modo punteado, conecte el contacto

positivo del altavoz al terminal positivo (13) de la salida izquierda L-CH y el contacto negativo del altavoz al terminal positivo de la salida derecha R-CH [ver fig. 2]. (Mediante la inversión de señal en el modo punteado, el terminal positivo de la salida derecha se convierte en la conexión negativa del altavoz.) El altavoz puede conectarse opcionalmente a la toma Speakon

L-CH (11). De acuerdo con la fig. 2, conecte el terminal positivo del altavoz al contacto 1+ y el terminal negativo al contacto 2+ de la toma.

La tabla de la fig. 3 muestra las posibilidades

de conexión para varios altavoces en una salida. En cada caso se especifica qué potencia

Si va a poner el aparato fuera de servicio definitivamente, llévelo a la planta de reciclaje más cercana para que su eliminación no sea perjudicial para el medioambiente.

Do czyszczenia obudowy należy używać tylko suchej, miękkiej ściereczki. Nie wolno używać wody lub innych środków chemicznych.

Dostawca oraz producent nie ponoszą odpowiedzialności za ewentualnie wynikłe szkody materialne lub uszczerbki na zdrowiu, jeśli urządzenie było używane niezgodnie z przeznaczeniem, zostało niepoprawnie zainstalowane lub obsługiwane oraz było poddawane naprawom przez nieautoryzowany personel.

3 Zastosowanie

Wzmacniacz ten został specjalnie zaprojektowany do pracy na estradzie oraz w dyskotekach. Wzmacniacz może pracować w trybie stereo, równoległym lub w trybie mostkowym. Przełączane filtry pozwalają na użycie tego wzmacniacza do zasilania subwoofera lub do pracy w paśmie powyżej 120 Hz. Rozbudowane obwody zabezpieczające chronią sam wzmacniacz oraz dołączone zestawy głośnikowe. Ponadto, urządzenie wyposażone jest w efektywny system chłodzenia z temperaturowo sterowanymi wentylatorami.

4 Instalacja

Wzmacniacz jest przeznaczony do montażu w racku (482 mm/19"), ale może pracować również jako urządzenie wolnostojące. W każdym przypadku należy zapewnić mu wystarczającą ilość miejsca wokół otworów wentylacyjnych pozwalającą na swobodną cyrkulację powietrza.

4.1 Montaż w racku

Urządzenie ma wysokość 2U = 89 mm. Należy zapewnić dodatkową przestrzeń nad oraz pod

wzmacniaczem, w celu odpowiedniej wentylacji. W przeciwnym razie, ciepło generowane przez wzmacniacz może spowodować uszkodzenie nie tylko wzmacniacza, ale i innych urządzeń w stojaku. W przypadku niedostatecznej wentylacji należy dodatkowo zamontować w stojaku wentylatory.

Ze względu na wagę wzmacniacza, powinien on być montowany na dole stojaka. Z tego samego względu urządzeniu należy zapewnić dodatkowe podparcie (oprócz mocowania za przedni panel).

5 Podłączanie wzmacniacza

Wszelkich połączeń należy dokonywać przy wyłączonym wzmacniaczu!

1) Połączyć wyjście przedwzmacniacza lub miksera

do gniazd wejściowych XLR lub 6,3 mm INPUTS

(7, 8). Złącza przystosowane są do sygnałów

symetrycznych; konfigurację pinów pokazano na

rys. 2. Możliwe jest również podłączanie sygna-

łów niesymetrycznych. W tym przypadku należy

wykorzystać gniazda wejściowe 6,3 mm podłą-

czając kable z 2-polowymi wtykami 6,3 mm

(mono).

Sygnał wejściowy powinien mieć poziom liniowy. Do pełnego wysterowania wzmacniacza potrzebne jest napięcie minimum 1 V.

Przy pracy w trybie równoległym lub mostka, należy podłączać sygnał tylko na wejście kanału lewego L-CH.

Gniazda wejściowe XLR (7) poszczególnych kanałów są zrównoleglone z odpowiednimi gniazdami 6,3 mm (8) na tych samych kanałach. Dzięki temu, podając sygnał ze źródła na jedne gniazda, drugie można wykorzystać jako wyjścia przelotowe np. do podłączania kolejnego wzmacniacza.

2) Maksymalną moc wyjściową w trybie stereo można osiągnąć dla obciążenia 4 Ω (minimalna dopuszczalna impedancja). Oczywiście możliwe jest podłączenie obciążenia 8 Ω, jednak w tym

przypadku maksymalna moc wyjściowa będzie mniejsza. Przy pracy w trybie mostka maksymalna moc zostanie osiągnięta przy obciążeniu 8 Ω (minimalna dopuszczalna impedancja w trybie mostka). Wymagana minimalna moc (P

MIN)

podłączanych głośników podana jest tabeli na rys. 3.

Podłączyć głośniki do gniazd Speakon

(11,

12), konfiguracja pinów podana jest na rys. 2, lub do terminali śrubowych (13). Przy podłączaniu głośników należy pamiętać o konieczności jednakowej polaryzacji na wszystkich głośnikach.

Po włożeniu wtyku Speakon

do gniazda, należy przekręcić go zgodnie z ruchem wskazówek zegara, aż zostanie zablokowany. Aby odłączyć wtyk, należy najpierw przekręcić go w drugą stronę.

W przypadku wykorzystywania terminali śrubowych, upewnić się że końcówki przewodów nie zostały odizolowane na zbyt dużej długości (może to spowodować zwarcie na skutek zetknięcia się odizolowanych żył).

Gniazdo wyjściowe Speakon

dla lewego kanału L-CH (11) jest dodatkowo rozbudowane o styki dla kanału prawego R-CH, aby możliwe było podłączenie głośników tylko przez to wyjście, za pomocą kabla z 4-pinowym złączem.

W przypadku pracy mostkowej połączyć

dodatni biegun głośnika do dodatniego terminala (13) lewego kanału L-CH, natomiast ujemny biegun głośnika do dodatniego terminala prawego kanału R-CH [patrz rys. 2]. (Poprzez odwrócenie sygnału w trybie mostkowym, dodatni terminal prawego kanału staje się ujemnym złączem). Głośnik można również podłączyć do gniazda Speakon

L-CH (11). Zgodnie z rys. 2 połączyć dodatni biegun głośnika do styku 1+, a ujemny biegun do styku 2+ we wtyku.

Tabela na rys. 3 pokazuje także sposoby

podłączania kilku głośników do jednego wyjścia. W każdym przypadku należy przestrzegać minimalnej mocy głośników (P

MIN) oraz minimal-

Jeśli urządzenie nie będzie już nigdy więcej używane, wskazane jest przekazanie go do miejsca utylizacji odpadów, aby zostało zniszczone bez szkody dla środowiska.

Page 14

(PMIN) debe tener cada altavoz como mínimo con la impedancia correspondiente (Z). Cuando se interconectan varios altavoces, tiene que prestarse especial atención a la correcta conexión de los terminales positivo y negativo.

Importante: La impedancia total de cada salida no puede ser inferior a 4 Ω en modo estéreo o en paralelo y no puede bajar de 8 Ω en modo punteado.

3) Finalmente conecte el cable de corriente a la toma de corriente (16) primero y luego a un enchufe (230 V~/ 50Hz).

6 Funcionamiento

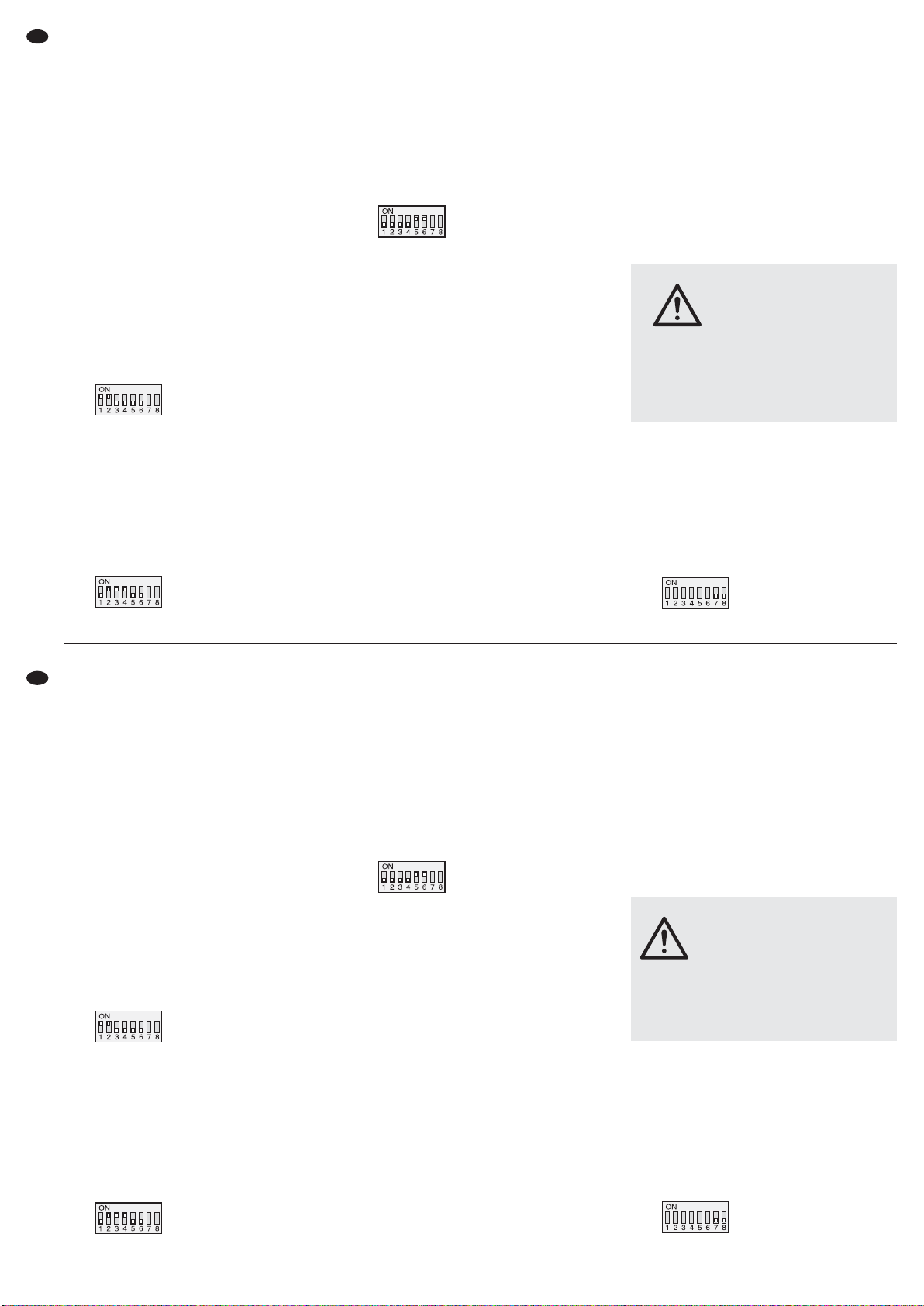

6.1 Selección del modo de funcionamiento

Seleccione el modo de funcionamiento mediante los interruptores DIP MODE 1 a 6 (9):

Modo estéreo – “

MODE STEREO”

En modo estéreo, ambos canales funcionan independientemente.

Configuración de interruptore STEREO

Modo paralelo – “

MODE PARALLEL”

El modo paralelo se recomienda para ofrecer aplicaciones para megafonía p. ej. en dos salas con la misma señal mono y la capacidad de ajustar el volumen individualmente.

La señal de entrada se conmuta internamente

desde el canal izquierdo además al canal derecho. La señal del canal derecho se ignora. El volumen se ajusta por separado en ambas salidas.

Configuración de interruptores PARALLEL

Modo punteado – “

MODE BRIDGE”

El modo punteado (BRIDGE) sirve para obtener una potencia mayor en un altavoz.

Para ello, los dos canales del amplificador se combinan para crear un amplificador mono: Además, la señal de entrada del canal izquierdo pasa al canal derecho de modo invertido. De este modo, el voltaje en la salida se duplica si el altavoz está conectado en modo punteado, como se describe en el apartado 5. La señal del canal derecho se ignora. El volumen se ajusta con el control izquierdo (1) para ambas salidas.

Configuración de interruptores BRIDGE

6.2 Filtro

El filtro integrado puede utilizarse como crossover para recintos de 2 vías (subwoofer/satélite). Seleccione la función correspondiente del altavoz conectado con el interruptor FILTER (10).

Posición SUBWOOFER:

Filtro pasa bajo con

6 dB a 120 Hz

Para altavoces de graves Posición SATELLITE:

Filtro pasa alto con

6 dB a 120 Hz

Para altavoces de medios-agudos Posición FULLRANGE:

Sin filtro para altavoces Full Range

6.3 Conexión/Desconexión

Para prevenir un ruido fuerte de conexión, conecte siempre el amplificador en un sistema amplificado después de que todos los demás aparatos estén conectados y desconéctelo siempre en primer lugar después de utilizarlo. Antes de la primera conexión, coloque los controles (1 y 5) en el tope izquierdo a “-80 dB”.

Conecte el amplificador con el interruptor POWER (6). Los LEDs ACTIVE (2, 4) sirven como indicadores de potencia y el visualizador (3) mues-

tra el modo de funcionamiento seleccionado. Después de la conexión, los LEDs rojos PROTECT (2,

4) se iluminan durante un breve periodo de tiempo. Durante este tiempo, se activa el retraso de conexión para proteger los altavoces.

6.4 Ajuste de nivel

Ajuste la salida del mezclador o del preamplificador a su nivel medio (0 dB) o a la señal de salida máxima sin distorsión. Gire los controles (1 y 5) hasta que se alcance el volumen máximo deseado. Los LEDs “-25 dB”, “-20 dB”, y “-15 dB” (2, 4) muestran el nivel de entrada ajustado. Si se iluminan los LEDs rojos LIMITER, se activa el circuito limitador y previene la sobrecarga del amplificador. En este caso baje levemente los controles.

6.5 Interruptor Groundlift

Si se escucha un zumbido de interferencia sin señal de música, puede que la razón sea un bucle de masa. Los bucles de masa pueden aparecer si dos aparatos tienen contacto mediante la masa de señal y el conductor protector de la alimentación o una conexión conductiva de las carcasas del rack. Para separar el bucle que se ha creado, cambie los interruptores DIP 7 y 8 (9) de la posición superior a la inferior.

Configuración de interruptores Groundlift

ADVERTENCIA No ajuste nunca el altavoz en un

volumen muy elevado. Los volúmenes permanentes muy elevados pueden dañar su oído. El oído humano se acostumbra a los volúmenes altos que no lo parecen tanto después de un rato. Por lo tanto, no aumente un volumen alto que ya se había ajustado antes de acostumbrarse a él.

nej dopuszczalnej impedancji podłączanego układu głośników (Z). Przy podłączaniu kilku głośników należy zwrócić szczególną uwagę na ich polaryzację.

Uwaga: Wypadkowa impedancja układu głośników podłączanego do każdego wyjścia nie może spaść poniżej 4 Ω w trybie stereo i 8 Ω w trybie mostka!

3) Kabel zasilający podłączyć w pierwszej kolejności do gniazda zasilania na urządzeniu (16), a następnie do gniazdka sieciowego (230 V~/ 50 Hz).

6 Obsługa

6.1 Wybór trybu pracy

Do wyboru trybu pracy służą przełączniki DIP MODE nr 1 do 6 (9):

Tryb Stereo – “

MODE STEREO”

W trybie STEREO, oba kanały działają niezależnie.

ustawienie przełączników STEREO

Tryb równoległy – “MODE PARALLEL” Tryb równoległy zalecany jest w przypadku wyko-

rzystywania wzmacniacza do równoczesnego nagłośnienia dwóch pomieszczeń tym samym sygnałem mono i z niezależną regulacją głośności.

Sygnał z wejścia jest wewnętrznie przełączany z

lewego kanału dodatkowo na kanał prawy. Sygnał z wejścia prawego kanału jest ignorowany. Możliwa jest niezależna regulacja głośności dla obu kanałów.

ustawienie przełączników PARALLEL

Tryb mostkowy –“

MODE BRIDGE”

Tryb mostkowy BRIDGE służy do wykorzystywania całej mocy wzmacniacza do zasilenia jednego głośnika.

W tym przypadku oba kanały wzmacniacza są łączone w jeden kanał mono: sygnał wejściowy z lewego kanału jest dodatkowo, po odwróceniu, podawany na prawy kanał. W związku z tym, w trybie mostkowym napięcie na wyjściu ma podwójną wartość, patrz rozdz. 5. Sygnał z wejścia prawego kanału jest ignorowany. Regulacja głośności dla obu wyjść odbywa się za pomocą pokrętła (1) dla kanału lewego.

ustawienie przełączników BRIDGE

6.2 Filtr

Wbudowany filtr może być używany jako zwrotnica, dla 2-drożnych systemów głośnikowych (subwoofer/satelity). Wybrać odpowiednie ustawienie przełącznika FILTER (10), w zależności od żądanej funkcji.

Pozycja SUBWOOFER:

Filtr dolnoprzepustowy

6 dB przy 120 Hz

dla głośników basowych Pozycja SATELLITE:

Filtr górnoprzepustowy

6 dB przy 120 Hz

dla głośników średnio-wysokotonowych Pozycja FULLRANGE:

bez filtru, dla głośników pełnopasmowych

6.3 Włączanie/wyłączanie wzmacniacza

Aby uniknąć trzasku w głośnikach, należy włączać wzmacniacz na końcu, po wszystkich źródłach sygnału, natomiast wyłączać jako pierwszy. Przed pierwszym włączeniem wzmacniacza, ustawić regulatory (1 i 5) maksymalnie w lewo, na “-80 dB”.

Włączyć urządzenie włącznikiem POWER (6). Po włączeniu wzmacniacza zapalą się diody

ACTIVE (2, 4), a na wyświetlaczu (3) pojawi się ustawiony tryb pracy. Zapalą się również, na krótko diody PROTECT (2, 4). W tym czasie aktywny jest obwód opóźnionego złączania głośników.

6.4 Ustawienie poziomu głośności

Ustawić poziom sygnału wyjściowego miksera lub przedwzmacniacza na nominalny poziom (0 dB) lub na maksymalny dający niezniekształcony sygnał. Ustawić za pomocą regulatorów (1 i 5) maksymalną żądaną głośność. Wskaźniki diodowe “-25 dB”, “-20 dB” oraz “-15 dB” (2, 4) wskazują bieżący poziom sygnału wejściowego. Zapalenie się czerwonych diod LIMITER oznacza przesterowanie sygnału, należy odpowiednio skręcić regulatory.

6.5 Przełącznik Groundlift

W przypadku wystąpienia charakterystycznego przydźwięku lub buczenia w głośnikach, słyszanego w przerwach między muzyką, spowodowanego wystąpieniem pętli masy (jeżeli zarówno wzmacniacz jak i źródła sygnału podłączone są do zasilania uziemionymi kablami), należy włączyć separację masy, ustawiając przełączniki DIP nr 7 i 8 (9) w dolną pozycję.

ustawienie przełącznika Groundlift

UWAGA Nigdy nie ustawiać bardzo dużej głoś-

ności wzmacniacza! Stały, bardzo wysoki poziom dźwięku może uszkodzić narząd słuchu. Ucho ludzkie adaptuje się do wysokiego poziomu dźwięku, który po pewnym czasie nie jest już percepowany jako wysoki. Dlatego nie wolno przekraczać raz już ustawionego maksymalnego poziomu głośności.

Page 15

7 Circuitos de Protección

Los circuitos de protección están previstos para prevenir daños en los altavoces y en el amplificador. El limitador de nivel integrado reduce la señal de entrada cuando se alcanza el nivel del límite en la salida. De este modo, en caso de sobrecarga del amplificador, pueden prevenirse las distorsiones que pueden dañar los altavoces. Si el limitador está activo, el LED LIMITER (2, 4) del canal correspondiente se ilumina.

Debido a un circuito de protección adicional, los altavoces están separados desde la salida del canal que le concierne. Si está activo, el LED rojo PROTECT (2, 4) del canal correspondiente se ilumina:

1. Durante unos instantes después de la conexión

(retraso de conexión)

2. En caso de sobrecarga/sobrecalentamiento

(p. ej. también por un cortocircuito en la salida)

3. Si hay voltaje CC en la salida Durante el funcionamiento normal, la temperatura

en los transistores se muestra en el visualizador (3) separadamente para ambos canales. Con temperaturas más elevadas, el control del ventilador asegura que el ventilador del canal afectado funciona a una velocidad más grande.

En caso de error, p. ej. por un cortocircuito en una salida, el visualizador cambia a “SHORT CIR.PROT,

OVERLOAD&FAULT

” (además, el LED PROTECT del

canal afectado se ilumina).

En este caso, o si el LED PROTECT no se apaga después de la conexión, o si el interruptor de protección (15) se ha liberado (sólo para el modelo STA-1400), el amplificador tiene que desconectarse y eliminar la causa del error. Si es necesario, recoloque el interruptor de protección pulsándolo.

8 Especificaciones

Sujeto a modificaciones técnicas.

7 Obwody zabezpieczające

Obwody zabezpieczające służą do ochrony wzmacniacza oraz głośników przed uszkodzeniem, natomiast wbudowany limiter ogranicza poziom sygnału wejściowego w przypadku przekroczenia dopuszczalnego poziomu sygnału na wyjściu. Dzięki temu, zarówno w przypadku przeciążenia jak i wystąpienia zakłóceń, podłączone głośniki są chronione przed uszkodzeniem. Jeżeli limiter jest aktywny, zapalają się diody LIMITER (2, 4) na odpowiednich kanałach.

Dzięki dodatkowym obwodom zabezpieczającym następuje odseparowanie głośników, sygnalizowane zapaleniem się diod PROTECT (2, 4):

1. na krótki czas po włączeniu (opóźnione załącza-

nie)

2. w przypadku przesterowania/przegrzania wzma-

cniacza (również w przypadku zwarcia na wyj-

ściu)

3. w przypadku pojawienia się napięcia stałego DC

na wyjściu Podczas normalnej pracy na wyświetlaczu (3) poka-

zywana jest bieżąca temperatura na tranzystorach mocy obu kanałów. W przypadku przekroczenia dopuszczalnej wartości, następuje automatyczne ustawienie odpowiedniej prędkości wentylatorów chłodzących.

W przypadku wystąpienia błędu np. zwarcia na wyjściu, na wyświetlaczu (3) pojawia się “

SHORT

CIR.PROT, OVERLOAD&FAULT

” oraz zapala się

dioda PROTECT.

W sytuacji kiedy dioda PROTECT nie zgasła po włączeniu, lub zadziałał przełącznik zabezpieczający (15) [tylko dla modelu STA-1400], należy wyłączyć wzmacniacz i usunąć przyczynę usterki. Jeżeli zajdzie potrzeba należy wciśnąć przycisk bezpiecznika.

8 Specyfikacja

Z zastrzeżeniem możliwości zmian.

Modelo STA-600 STA-1000 STA-1400

Potencia RMS de salida (1 kHz, 0,1 % THD+N)

Estéreo, paralelo a 4 Ω Estéreo, paralelo a 8 Ω Modo punteado a 8 Ω

2 × 300 W 2 × 200 W 550 W

2 × 500 W 2 × 350 W 1000 W

2 × 700 W 2 × 450 W 1400 W

Sensibilidad de entrada para Nivel a 8 Ω

Impedancia de entrada sim./ asim.

20 kΩ/10 kΩ

Rango de frecuencias con 1 W a 8 Ω 20 – 20 000 Hz (±0,3 dB)

Filtro pasa alto/filtro pasa bajo 120 Hz (-6 dB), 24 dB/ octava

Factor de atenuación a 8 Ω THD* Separación de canal* Relación ruido/sonido con potencia a 8 Ω

*20 Hz – 20 kHz con potencia a 8Ω

> 300 < 0,1 % > 60 dB > 95 dB

Circuito de salida Clase AB

Temperatura ambiente 0 – 40 °C

Alimentación Consumo máximo

230 V~/ 50 Hz 1000 VA

230 V~/ 50 Hz 1600 VA

230 V~/ 50 Hz 2300 VA

Dimensiones (B x H x P)

Peso

482 × 88 × 418 mm, 2U 12,5 kg

482 × 88 × 418 mm, 2U 15 kg

482 × 88 × 418 mm, 2U 16,7 kg

Modell STA-600 STA-1000 STA-1400

Moc wyjściowa RMS (1 kHz, 0,1 % THD+N)

Stereo, równoległa przy 4 Ω Stereo, równoległa przy 8 Ω W mostku przy 8 Ω

2 × 300 W 2 × 200 W 550 W

2 × 500 W 2 × 350 W 1000 W

2 × 700 W 2 × 450 W 1400 W

Czułość wejścia dla mocy znamionowej przy 8 Ω

Impedancja wejściowa sym./ niesym.

20 kΩ/10 kΩ

Pasmo przenoszenia dla 1 W przy 8 Ω 20 – 20 000 Hz (±0,3 dB)

Filtr górnoprzepustowy/ dolnoprzepustowy

120 Hz (-6 dB), 24 dB/ Oktave

Współczynnik tłumienia przy 8 Ω THD* Separacja kanałów* Stosunek S/ N dla mocy znamionowej

przy 8 Ω

*20 Hz – 20 kHz dla mocy znamionowej przy 8 Ω

> 300 < 0,1 % > 60 dB > 95 dB

Układ końcowy klasa AB

Zakres temperatur 0 – 40 °C

Zasilanie Max pobór mocy

230 V~/ 50 Hz 1000 VA

230 V~/ 50 Hz 1600 VA

230 V~/ 50 Hz 2300 VA

Wymiary (S x W x G)

Waga

482 × 88 × 418 mm, 2U 12,5 kg

482 × 88 × 418 mm, 2U 15 kg

482 × 88 × 418 mm, 2U 16,7 kg

Manual de instrucciones protegido por el copyright de MONACOR®INTERNATIONAL GmbH & Co. KG. Toda reproducción mismo parcial para fines comerciales está prohibida.

Instrukcje obsługi są chronione prawem copyright for MONACOR

INTERNATIONAL GmbH & Co. KG.

Przetwarzanie całości lub części instrukcji dla osobistych korzyści finansowych jest zabronione.

Page 16

Lees aandachtig de onderstaande veiligheidsvoorschriften, alvorens het toestel in gebruik te ne men. Mocht u bijkomende informatie over de bediening van het toestel nodig hebben, lees dan de En gelse tekst van deze hand lei ding.

Veiligheidsvoorschriften

Dit apparaat is in overeenstemming met alle relevante EU-Richtlijnen en is daarom gekenmerkt met

.

Let eveneens op het volgende:

Het toestel is enkel geschikt voor gebruik binnenshuis. Vermijd druip- en spatwater, uitzonderlijk warme plaatsen en plaatsen met een hoge

vochtigheid (toegestaan omgevingstemperatuurbereik: 0 – 40 °C).

Plaats geen bekers met vloeistof zoals drinkglazen etc. op het toestel.

De warmte die in het toestel ontstaat, moet door ventilatie afgevoerd worden. Zorg er daarom voor, dat de ventilatieopeningen van de kast door geen enkel voorwerp afgedekt worden.

Schakel het toestel niet in resp. trek onmiddellijk de stekker uit het stopcontact:

1. wanneer het toestel of het netsnoer zichtbaar beschadigd is,

2. wanneer er een defect zou kunnen optreden nadat het toestel bijvoorbeeld gevallen is,

3. wanneer het toestel slecht functioneert.

Het toestel moet in elk geval hersteld worden door een gekwalificeerd vakman.

Trek de stekker nooit met het snoer uit het stopcontact, maar met de stekker zelf.

Gebruik voor de reiniging uitsluitend een droge, zachte doek. Gebruik in geen geval chemicaliën of water.

In geval van ongeoorloofd of verkeerd gebruik, verkeerde aansluiting, foutieve bediening of van herstelling door een niet-gekwalificeerd persoon vervalt de garantie en de verantwoordelijkheid voor hieruit resulterende materiële of lichamelijke schade.

WAARSCHUWING De netspanning (230 V~) van

het apparaat is levensgevaarlijk. Open het apparaat niet, en zorg dat u niets in de ventilatieopeningen steekt! U loopt het risico van een elek-

trische schok. Tijdens het gebruik staan de luid sprekeraansluitingen onder een levensgevaarlijke spanning. De inen uitgangen mo gen enkel aangesloten en ge wijzigd worden, wanneer het apparaat uitgeschakeld is.

Wanneer het toestel definitief uit bedrijf genomen wordt, bezorg het dan voor milieuvriendelijke verwerking aan een plaatselijk recyclagebedrijf.

Læs nedenstående sikkerhedsoplys ninger opmærk somt igennem før ibrugtagning af enheden. Bortset fra sikkerhedsoplys nin gerne henvises til den engelske tekst.

Vigtige sikkerhedsoplysninger

Denne enhed overholder alle relevante EU direktiver, og er derfor mærket med

.

Vær altid opmærksom på følgende:

Enheden er kun beregnet til indendørs brug. Be skyt den mod vanddråber og -stænk, høj luft fugtig hed og varme (tilladt om givelses tem pera tur 0 – 40 °C).

Undgå at placere væskefyldte genstande, som f. eks. glas, ovenpå enheden.

Varmen, der udvikles i enheden, skal kunne slippe ud ved hjælp af luftcirkulation. Ventilationshullerne i kabinettet må derfor ikke tildækkes.

Tag ikke enheden i brug og tag straks stikket ud af stikkontakten i følgende tilfælde:

1. hvis der er synlig skade på enheden eller netkablet,

2. hvis der kan være opstået skade, efter at enheden er tabt eller lignende,

3. hvis der forekommer fejlfunktion.

Enheden skal altid repareres af autoriseret per sonel.

Tag aldrig netstikket ud af stikkontakten ved at træk ke i kablet, tag fat i selve stikket.

Til rengøring må kun benyttes en tør, blød klud; der må under ingen omstændigheder benyttes kemikalier eller vand.

Hvis enheden benyttes til andre formål, end den oprindeligt er beregnet til, hvis den ikke er tilsluttet korrekt, hvis den betjenes forkert, eller hvis den ikke repareres af autoriseret personel, omfattes eventuelle skader ik ke af ga rantien.

ADVARSEL Dette produkt benytter 230 V~. Udfør

aldrig nogen form for modifikationer på produktet og indfør aldrig genstande i ventilationshullerne, da du

dermed risikere at få elektrisk stød. Der er farlig spænding til stede på højttalertilslutningerne under drift. Alle tilslutninger må kun udføres resp. ændres, mens enheden er slukket.

Hvis enheden skal tages ud af drift for bestandigt, skal den bringes til en lokal genbrugsstation for bortskaffelse.

Innan enheten tas i bruk, läs först igenom säkerhets föreskrifterna. Om ytterligare information önskas, läs igenom den engelska texten som medföljer.

Säkerhetsföreskrifter

Enheten uppfyller relevanta EG-direktiv och har därför märkts med symbolen .

Ge ovillkorligen även akt på följande:

Enheten är endast avsedda för in om hus bruk. Skyd da enheten mot vätskor, hög luftfuktighet och hög värme (tillåten omgivnings temperatur 0 – 40°C).

Placera inte föremål innehållande vätskor, t. ex. drick sglass, på enheten.

Värmen som alstras vid användning leds bort genom självcirkulering, täck därför aldrig över kylhålen så att cirkulationen försämras.

Använd inte enheten och ta omedelbart kontakten ur elurtaget om något av följande fel uppstår:

1. Enheten eller elsladden har synliga skador.

2. Enheten är skadad av fall e. d.

3. Enheten har andra felfunktioner. Enheten skall alltid lagas på verkstad av ut bildad

personal.

Drag aldrig ut kontakten genom att dra i el sladden utan ta tag i kontaktkroppen.

Rengör endast med en mjuk och torr trasa, an vänd aldrig kemikalier eller vatten vid ren göring.

Om enheten används för andra ändamål än av sett, om den kopplas in felaktigt, om den an vänds på fel sätt eller inte repareras av auktoriserad per-

sonal upphör alla garantier att gälla och inget ansvar tas heller för uppkommen skada på person eller materiel.

Om enheten skall kasseras bör de lämnas in till återvinning.

VARNING Enheten använder hög spänning in -

ternt (230 V~). Gör inga modifieringar i enheten eller stoppa föremål i ventilhålen. Risk för elskador föreligger. Högtalaranslutningarna bär hög spän ning vid användning, undvik därför att röra dessa då förstärkaren är i drift. Alla in resp. urkopplingar skall göras endast då förstärkaren är avstängd.

Page 17

Ole hyvä ja huomioi aina seuraavat turvallisuutta kos kevat ohjeet ennen laitteen käyttöönottoa. Katso käyttöön liittyviä ohjeita Englanninkielisistä ohjeista, jos tarvitset lisää tietoa laitteen käytöstä.

Turvallisuudesta

Tämä laite täyttää kaikki siihen kohdistuvat EUdirektiivit ja sille on myönnetty  hyväksyntä.

Huomioi seuraavat seikat:

Tämä laite soveltuu vain sisätilakäyttöön. Suojele lai tetta kosteudelta, vedeltä ja kuumuudelta (sallittu ympä röivä lämpötila 0 –40°C).

Älä sijoita laitteen päälle mitään nestettä sisältävää, kuten vesilasia tms.

Laitteessa syntyvä lämpö johdetaan laiteesta il mankierron avulla. Sen vuoksi kotelon ilma-aukkoja ei saa peittää.

Irrota virtajohto pistorasiasta, äläkä käynnistä laitetta jos:

1. virtajohdossa on havaittava vaurio

2. putoaminen tai muu vastaava vahinko on saattanut aiheuttaa vaurion

3. laitteessa esiintyy toimintahäiriöitä

Kaikissa näissä tapauksissa laite tulee toimittaa valtuutettuun huoltoliikkeeseen.

Älä koskaan irrota virtajohtoa pistorasiasta johdosta vetämällä.

Käytä puhdistamiseen pelkästään kuivaa, pehmeää kangasta. Älä käytä kemikaaleja tai vettä.

Laitteen takuu raukeaa, eikä valmistaja, maahantuoja tai myyjä ota vastuuta mahdollisista välittö -

mis tä tai välillisistä vahingoista, jos laitetta on käytetty muuhun kuin alkuperäiseen käyttötarkoitukseen, laitet ta on taitamattomasti käytetty tai kytketty tai jos laitetta on huollettu muussa kuin valtuutetussa huollossa.

VAROITUS Tämä laite toimii vaarallisella 230 V~

jännitteellä. Älä koskaan tee mitään muutoksia laitteeseen taikka asenna mitään ilmanvaihto aukkoihin, koska

siitä saattaa seurata sähköisku. Kaiutinliittimistä on mahdollista saada sähköisku. Käytön aikana liittimissäon vaarallisen korkea jännite. Kaikki kytkennät tulee suorittaa laitteen ollessa sammutettuna.

Kun laite poistetaan lopullisesti käytösta, vie se paikalliseen kierrätyskeskukseen jälkikäsittelyä varten.

FIN

Page 18

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany Copyright
