Page 1

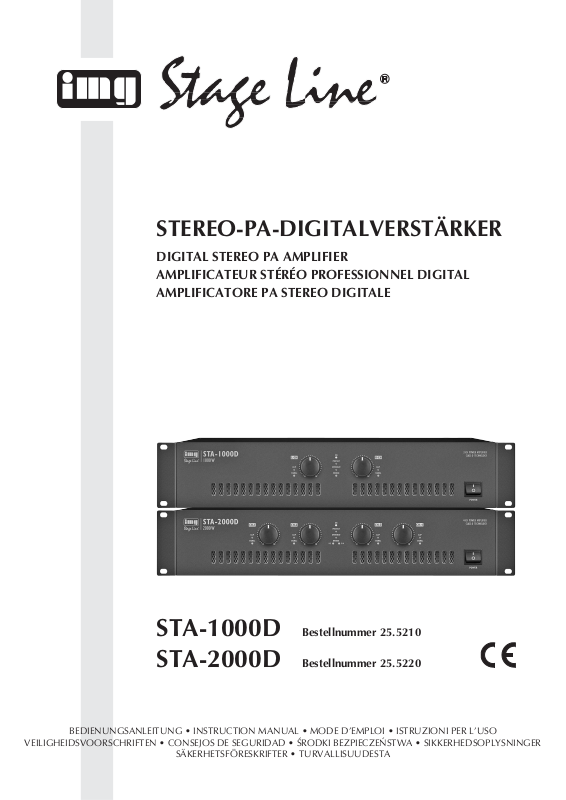

STA-1000D Bestellnummer 25.5210 STA-2000D Bestellnummer 25.5220

BEDIENUNGSANLEITUNG • INSTRUCTION MANUAL • MODE D’EMPLOI • ISTRUZIONI PER L’USO

VEILIGHEIDSVOORSCHRIFTEN • CONSEJOS DE SEGURIDAD • ŚRODKI BEZPIECZEŃSTWA • SIKKERHEDSOPLYSNINGER

SÄKERHETSFÖRESKRIFTER • TURVALLISUUDESTA

STEREO-PA-DIGITALVERSTÄRKER

DIGITAL STEREO PA AMPLIFIER AMPLIFICATEUR STÉRÉO PROFESSIONNEL DIGITAL AMPLIFICATORE PA STEREO DIGITALE

Page 2

wwwwww..iimmggssttaaggeelliinnee..ccoomm

Bevor Sie einschalten …

Wir wünschen Ihnen viel Spaß mit Ihrem neuen Gerät von „img Stage Line“. Bitte lesen Sie diese Bedienungsanleitung vor dem Betrieb gründlich durch. Nur so lernen Sie alle Funktionsmöglichkeiten kennen, vermeiden Fehlbedienungen und schützen sich und Ihr Gerät vor eventuellen Schäden durch unsachgemäßen Gebrauch. Heben Sie die Anleitung für ein späteres Nachlesen auf.

Der deutsche Text beginnt auf der Seite 4.

Before switching on …

We wish you much pleasure with your new “img Stage Line” unit. Please read these operating instructions carefully prior to operating the unit. Thus, you will get to know all functions of the unit, operating errors will be prevented, and yourself and the unit will be protected against any damage caused by improper use. Please keep the oper ating instructions for later use.

The English text starts on page 6.

Avant toute installation …

Nous vous souhaitons beaucoup de plaisir à utiliser cet appareil “img Stage Line”. Lisez ce mode dʼemploi entièrement avant toute utilisation. Uniquement ainsi, vous pourrez apprendre lʼensemble des possibilités de fonctionnement de lʼappareil, éviter toute manipulation erronée et vous protéger, ainsi que lʼappareil, de dommages éventuels engendrés par une utilisation inadaptée. Conservez la notice pour pouvoir vous y reporter ultérieurement.

La version française se trouve page 8.

Prima di accendere …

Vi auguriamo buon divertimento con il vostro nuovo apparecchio di “img Stage Line”. Leggete attentamente le istruzioni prima di mettere in funzione lʼapparecchio. Solo così potete conoscere tutte le funzionalità, evitare comandi sbagliati e proteggere voi stessi e lʼapparecchio da eventuali danni in seguito ad un uso improprio. Conservate le istruzioni per poterle consultare anche in futuro.

Il testo italiano inizia a pagina 10.

D A

Antes de la utilización …

Le deseamos una buena utilización para su nuevo aparato “img Stage Line”. Por favor, lea los consejos de seguridad detalladamente antes de hacer funcionar el aparato para protejerse y protejer la unidad de cualquier daño causado por una mala utilización, guarde las instrucciones para una utilización posterior.

Los consejos de seguridad pueden encontrarse en la página 12.

Voor u inschakelt …

Wij wensen u veel plezier met uw nieuwe apparaat van “img Stage Line”. Lees de veiligheidsvoorschriften grondig door, alvorens het apparaat in gebruik te nemen. Zo behoedt u zichzelf en het apparaat voor eventuele schade door ondeskundig gebruik. Bewaar de handleiding voor latere raadpleging.

De veiligheidsvoorschriften vindt u op pagina 12.

Przed uruchomieniem …

Życzymy zadowolenia z nowego produktu “img Stage Line”. Prosimy zapoznać się z informacjami dotyczącymi bezpieczeństwa przed użytkowaniem urządzenia, w ten sposób zdrowie użytkownika nie będzie zagrożone, a urządzenie nie ulegnie uszkodzeniu. Instrukcję należy zachować do wglądu.

Informacje dotyczące bezpieczeństwa znajdują się na stronie 12.

Før du tænder …

Tillykke med dit nye “img Stage Line” produkt. Læs sikkerhedsanvisningerne nøje før ibrugtagning, for at beskytte Dem og enheden mod skader, der skyldes forkert brug. Gem venligst denne betjeningsvejledning til senere brug.

Sikkerhedsanvisningerne findes på side 13.

Innan du slår på enheten …

Vi önskar dig mycket glädje med din nya “img Stage Line” produkt. Läs igenom säkerhetsföre skrifterna innan en heten tas i bruk för att undvika skador till följd av felaktig hantering. Behåll instruktionerna för framtida bruk.

Säkerhetsföreskrifterna återfinns på sidan 13.

Ennen kytkemistä …

Toivomme Sinulle paljon miellyttäviä hetkiä uuden “img Stage Line” laitteen kanssa. Ennen laitteen käyttöä pyydämme Sinua huolellisesti tutustumaan turvallisuusohjeisiin. Näin vältyt vahingoilta, joita virheellinen laitteen käyttö saattaa aiheuttaa. Ole hyvä ja säilytä käyttöohjeet myöhempää tarvetta varten.

Turvallisuusohjeet löytyvät sivulta 13.

ENL

PL DK

FIN

F B

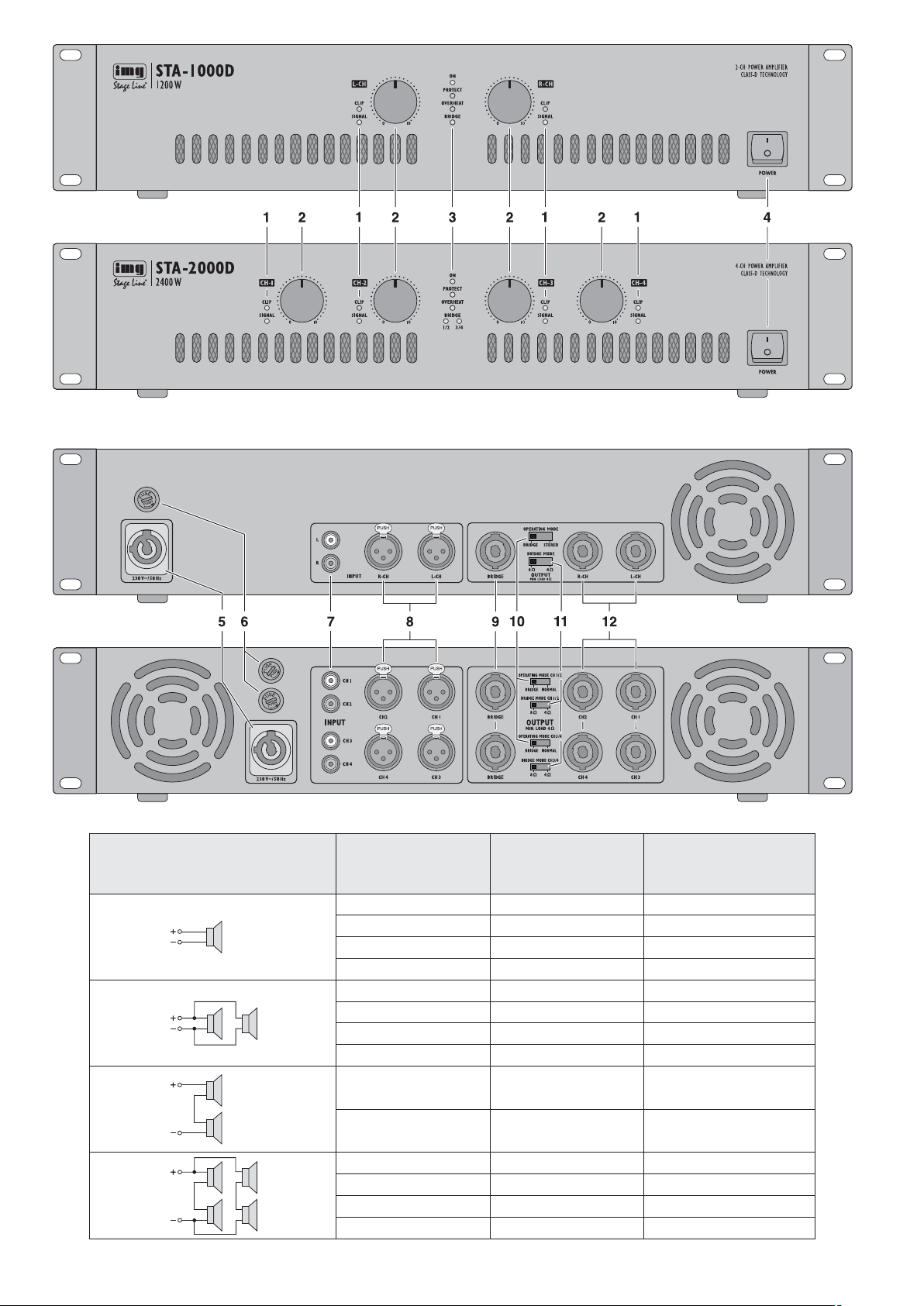

Page 3



STA-1000D



STA-2000D



STA-1000D



STA-2000D

Anschlussmöglichkeit je Ausgang

Connection possibilities for each output

Possibilité de branchement pour chaque sortie

Possibilità di connessione per ogni uscita

Betriebsart

Mode

Mode de fonctionnement

Modo di funzionamento

Z je Lautsprecher

Z for each speaker

Z pour chaque haut-parleur

Z per ogni altoparlante

PMIN je Lautsprecher

PMIN for each speaker

PMIN pour chaque haut-parleur

PMIN per ogni altoparlante

STEREO / NORMAL 4 Ω 500 W

STEREO / NORMAL 8 Ω 280 W

BRIDGE 4 Ω 1000 W

BRIDGE 8 Ω 1000 W

STEREO / NORMAL 8 Ω 250 W

STEREO / NORMAL 16 Ω 140 W

BRIDGE 8 Ω 500 W

BRIDGE 16 Ω 500 W

STEREO / NORMAL 4 Ω 140 W

BRIDGE 4 Ω 500 W

STEREO / NORMAL 4 Ω 125 W

STEREO / NORMAL 8 Ω 70 W

BRIDGE 4 Ω 250 W

BRIDGE 8 Ω 250 W



Page 4

D A

Auf der ausklappbaren Seite 3 finden Sie alle beschriebenen Bedienelemente und An schlüsse.

1 Übersicht der Bedienelemente

und Anschlüsse

1 Kontrollanzeigen separat für jeden Verstär-

kerkanal

CLIP = Übersteuerungsanzeige SIGNAL = Signalanzeige

2 Lautstärkeregler separat für jeden Verstär-

kerkanal

3 Kontrollanzeigen

ON leuchtet bei eingeschaltetem Verstärker PROTECT leuchtet kurz nach dem Ein-

schalten und bei einer Störung (Kurzschluss, Überlast oder Gleichspannung an einem Lautsprecheranschluss)

OVERHEAT leuchtet bei Überhitzung des

Verstärkers

BRIDGE leuchtet bei eingeschaltetem

Brückenbetrieb

4 Ein- /Ausschalter POWER 5 Netzbuchse zum Anschluss an eine Steck-

dose (230 V~ / 50 Hz) über das beiliegende Netzkabel

6 Halterung(en) für die Netzsicherung(en)

Eine geschmolzene Sicherung nur durch eine gleichen Typs ersetzen.

7 Signaleingänge über Cinch-Buchsen 8 Signaleingänge über XLR-Buchsen (sym.) 9 SPEAKON

-Buchsen zum Anschluss der

Lautsprecher für den Brückenbetrieb

10 Betriebsartenschalter OPERATING MODE*

In der Position BRIDGE sind zwei Verstärkerkanäle für den Brückenbetrieb zusammengeschaltet. In der Position STEREO bzw. NORMAL arbeiten die Verstärkerkanäle separat.

11 Schalter BRIDGE MODE* für den Brücken-

betrieb zum Einstellen der Lautsprecher impedanz

12 SPEAKON

-Buchsen zum Anschluss der Lautsprecher STA-1000D: für den Stereobetrieb STA-2000D: für den Einzelkanalbetrieb

* Bei dem Modell STA-2000D sind diese Schalter je -

weils für das Kanalpaar 1/ 2 und 3 /4 vorhanden.

2 Hinweise für den

sicheren Gebrauch

Das Gerät entspricht allen relevanten Richtlinien der EU und ist deshalb mit  gekennzeichnet.

Beachten Sie auch unbedingt folgende Punkte:

Verwenden Sie das Gerät nur im Innenbereich und schützen Sie es vor Tropf- und Spritzwasser, hoher Luftfeuchtigkeit und Hitze (zulässiger Einsatztemperaturbereich 0 – 40 °C).

Stellen Sie keine mit Flüssigkeit gefüllten Ge fäße z. B. Trinkgläser, auf das Gerät.

Die in dem Gerät entstehende Wärme muss durch Luftzirkulation abgegeben werden.

Decken Sie darum die Lüftungsöffnungen des Gehäuses nicht ab.

Nehmen Sie das Gerät nicht in Betrieb und ziehen Sie sofort den Netzstecker aus der Steckdose,

1. wenn sichtbare Schäden am Gerät oder am Netzkabel vorhanden sind,

2. wenn nach einem Sturz oder Ähnlichem der Verdacht auf einen Defekt besteht,

3. wenn Funktionsstörungen auftreten.

Geben Sie das Gerät in jedem Fall zur Reparatur in eine Fachwerkstatt.

Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an.

Verwenden Sie für die Reinigung nur ein trockenes, weiches Tuch, niemals Wasser oder Chemikalien.

Wird das Gerät zweckentfremdet, nicht richtig angeschlossen, falsch be dient oder nicht fachgerecht repariert, kann keine Haftung für daraus resultierende Sach- oder Personenschäden und keine Garantie für das Gerät übernommen werden.

3 Einsatzmöglichkeiten

Dieser PA-Digitalverstärker (Klasse D) ist speziell für Einsätze auf Bühnen und in Diskotheken konzipiert. Das Modell STA-1000D hat zwei Verstärkerkanäle (2 × 500 W/4 Ω) und das Modell STA-2000D vier Kanäle (4 × 500 W/4 Ω), die sich zur Erhöhung der Ausgangsleistung auch paarweise für den Brückenbetrieb zusammenschalten lassen.

Temperaturgeregelte, leise Lüfter sorgen für die nötige Kühlung des Verstärkers. Der hohe Wirkungsgrad, die kompakte Bauform und das geringe Gewicht werden durch die Ausführung als Klasse-D-Verstärker und den Einsatz eines Schaltnetzteils erreicht. Umfangreiche Schutzschaltungen schützen den Verstärker und die angeschlossenen Lautsprecher.

4 Aufstellmöglichkeiten

Der Verstärker ist für den Einschub in ein Rack (482 mm / 19″) vorgesehen, kann aber auch als Tischgerät verwendet werden. In jedem Fall muss Luft ungehindert durch alle Lüftungsöffnungen strömen können, damit eine ausreichende Kühlung gewährleistet ist.

4.1 Rackeinbau

Für die Rackmontage werden 2 HE benötigt (HE = Höheneinheit = 44,45 mm). Damit das Rack nicht kopflastig wird, muss der Verstärker im unteren Bereich des Racks eingeschoben werden. Für eine sichere Befestigung reicht die Frontplatte allein nicht aus. Zusätzlich müssen Seitenschienen oder eine Bodenplatte das Gerät halten.

Die vom Verstärker abgegebene, erhitzte Luft muss aus dem Rack austreten können. Anderenfalls kommt es im Rack zu einem Hitze stau, wodurch nicht nur der Verstärker, sondern auch andere Geräte im Rack beschädigt werden können. Bei unzureichendem Wärmeabfluss in das Rack eine Lüftereinheit einsetzen.

5 Verstärker anschließen

Vor dem Anschluss bzw. vor dem Verändern von Anschlüssen den Verstärker und die anzuschließenden Geräte ausschalten.

1) Die Eingangssignale für den Verstärker auf

die XLR-Buchsen (8) oder auf die CinchBuchsen (7) geben: An diese Buchsen z. B. den Ausgang eines Vorverstärkers oder eines Mischpults anschließen. Die symmetrischen XLR-Buchsen sollten besonders bei langen Verbindungskabeln bevorzugt verwendet werden, weil eine symmetrische Signalübertragung die beste Störunterdrückung bietet. Die Eingangssignale sollten LinePegel aufweisen.

Für den Brückenbetrieb bei dem STA1000D nur die Buchse L oder L-CH des linken Kanals anschließen und bei dem STA2000D nur die Buchsen CH 1 und CH 3. Die Signale an den anderen Buchsen werden im Brückenbetrieb ignoriert.

2) Die Lautsprecher an die SPEAKON®-Buch-

sen anschließen: Bei dem STA-1000D für den Stereobetrieb

die Buchsen R-CH und L-CH (12) verwenden oder für den Brückenbetrieb die Buchse BRIDGE (9).

Bei dem STA-2000D für den Einzelkanalbetrieb die Buchsen CH 1 bis CH4 (12) verwenden oder für den Brückenbetrieb die Buchsen BRIDGE (9).

Die Kontaktbelegung für die Stecker ist im Kapitel 8.1 angegeben. Einen Stecker nach dem Einstecken in die Buchse nach rechts drehen, bis er einrastet. Zum späteren Her ausziehen den Sicherungsriegel am Stecker zu rückziehen und den Stecker nach links drehen.

Die Tabelle Abb. 5 auf der Seite 3 zeigt verschiedene Möglichkeiten mehrere Lautsprecher an einen Ausgang anzuschließen und welche Nennbelastbarkeit (P

MIN) jeder Laut-

sprecher bei entsprechender Impedanz (Z) mindestens haben muss. Beim Zusammenschalten von mehreren Lautsprechern ist besonders auf die richtige Verbindung der Plus- und Minusanschlüsse zu achten und darauf, dass die Gesamtimpedanz mindestens 4 Ω beträgt.

3) Die Betriebsartenschalter (10 und 11) in die

erforderlichen Positionen stellen. Bei dem Modell STA-2000D sind diese Schalter je weils für das Kanalpaar 1/ 2 und 3 /4 vorhanden, um die Kanalpaare unterschiedlich nutzen zu können.

Den Schalter OPERATING MODE (10) für den Brückenbetrieb in die Position BRIDGE schieben. Für den Stereobetrieb des STA1000D die Position STEREO wählen und für den Einzelkanalbetrieb des STA-2000D die Position NORMAL.

Ist der Brückenbetrieb eingeschaltet, mit dem Schalter BRIDGE MODE (11) einstellen, wie groß die Impedanz des angeschlossenen Lautsprechers ist bzw. wie groß die Gesamtimpedanz der angeschlossenen Lautsprechergruppe ist (4 Ω oder 8 Ω). Bei einer Impedanz von größer als 8 Ω ebenfalls die Position 8 Ω wählen.

4) Zur Stromversorgung den Verstärker über

die Netzbuchse (5) mit dem beiliegenden Netzkabel an eine Steckdose (230 V~ / 50 Hz) anschließen. Den blauen POWERCON

Stecker des Netzkabels nach dem Einstecken in die Netzbuchse nach rechts drehen, bis er einrastet. Zum späteren Herausziehen den Sicherungsriegel am Stecker zurückziehen und den Stecker nach links drehen.

WARNUNG Dieses Gerät wird mit lebensge-

fährlicher Netzspannung versorgt. Nehmen Sie deshalb nie selbst Eingriffe am Gerät vor und stecken Sie nichts durch die Lüftungsöffnungen. Es besteht die Gefahr eines elektrischen Schlages.

Soll das Gerät endgültig aus dem Betrieb genommen werden, übergeben Sie es zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb.

Page 5

6 Bedienung

Tipp: Um Schaltgeräusche zu vermeiden,

zuerst die am Verstärker angeschlossenen Geräte einschalten und nach dem Betrieb den Verstärker als erstes Gerät wieder ausschalten.

1) Vor dem ersten Einschalten alle Lautstärkeregler (2) auf Null stellen, um am Anfang eine zu hohe Lautstärke zu vermeiden. Schalten Sie den Verstärker erst ein, wenn Sie sicher sind, dass die Betriebsartenschalter OPERATING MODE (10) und BRIDGE MODE (11) in der richtigen Position stehen,



Kapitel 5,

Bedienschritt 3.

2) Zum Ein- und Ausschalten den Netzschalter POWER (4) betätigen. Nach dem Einschalten leuchtet die gelbe Betriebsanzeige ON (3). Außerdem leuchtet die rote Anzeige PROTECT einige Sekunden lang. In dieser Zeit ist der Verstärker stummgeschaltet, um Einschaltgeräusche zu vermeiden (Einschaltverzögerung). Wenn der Brückenbetrieb einschaltet ist, leuchtet zur Kontrolle die grüne Anzeige BRIDGE.

3) Die gewünschte Lautstärke mit den Lautstärkereglern (2) einstellen. Ab einer gewissen Lautstärke leuchtet die grüne Anzeige SIGNAL (1) auf. Wird ein Kanal übersteuert, leuchtet die zugehörige rote Anzeige CLIP (1) auf. Den Regler dann entsprechend zurückdrehen.

7 Schutzschaltung

Die Schutzschaltung verhindert Beschädigungen der Lautsprecher und des Verstärkers. Ist sie aktiviert, sind die Lautsprecher elektrisch vom Verstärker getrennt und die rote LED PROTECT (3) leuchtet:

1. ca. 3 Sekunden lang nach dem Einschalten (Einschaltverzögerung)

2. wenn an einem Lautsprecherausgang (9 oder

12) ein Kurzschluss aufgetreten ist

3. wenn an einem Lautsprecherausgang eine Gleichspannung anliegt

4. wenn der Verstärker überlastet ist

Leuchtet die rote LED PROTECT während des Betriebs auf oder erlischt sie nicht nach dem Einschalten, muss der Verstärker ausgeschaltet und die Fehlerursache behoben werden.

Bei einer Überhitzung leuchtet die rote LED OVERHEAT auf. Den Verstärker dann ausschalten und abkühlen lassen. Zum weiteren Betrieb muss die Ausgangsleistung reduziert (Lautstärkeregler zurückdrehen) oder der Verstärker besser belüftet werden (z. B. eine Lüftereinheit in das Rack einsetzen).

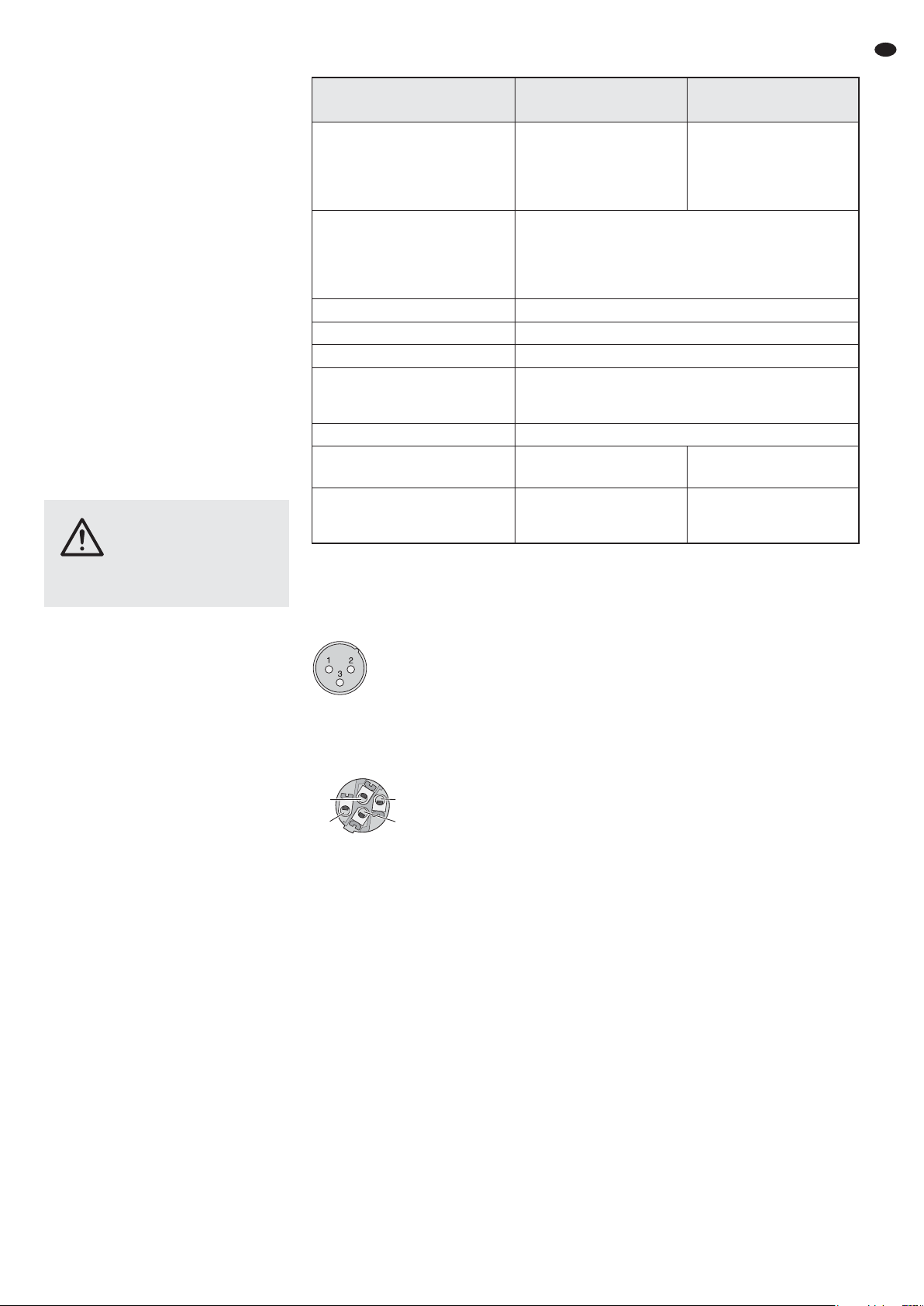

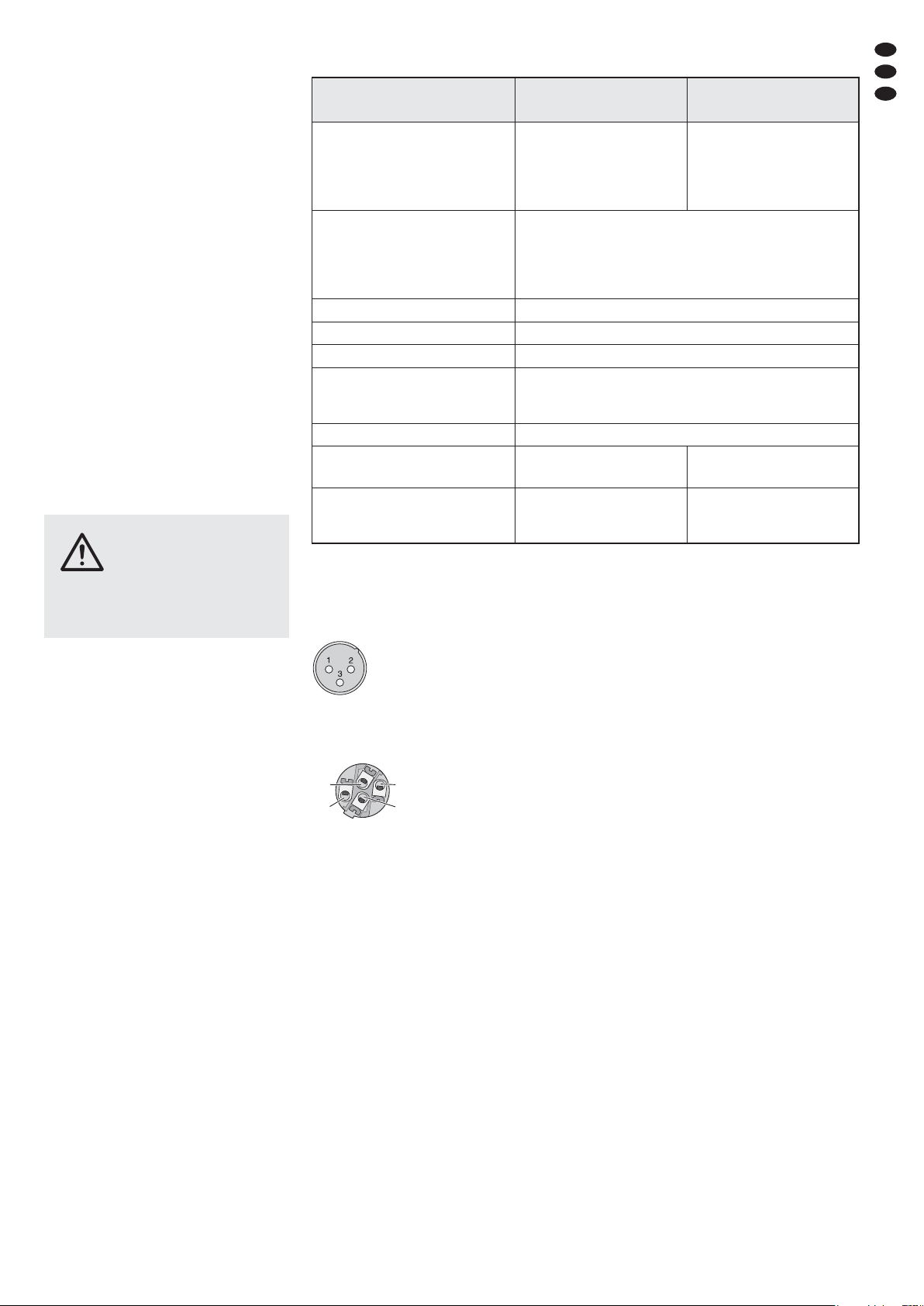

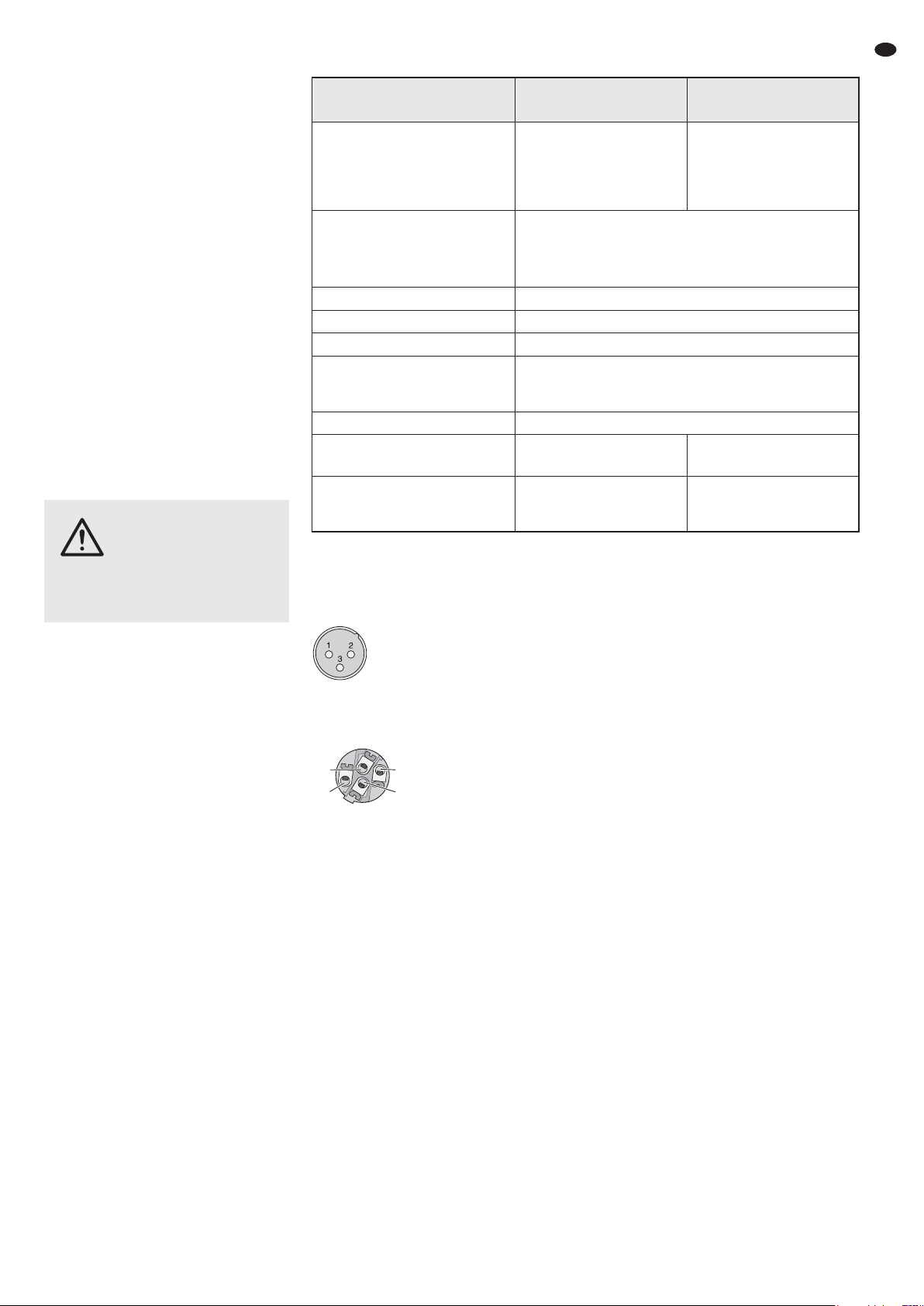

8 Technische Daten

8.1 Steckerbelegung

XLR-Stecker

für symmetrischen Anschluss von Audiogeräten

SPEAKON

-Stecker

zum Anschluss von Lautsprechern

Änderungen vorbehalten.

VORSICHT Stellen Sie die Lautstärke nie

sehr hoch ein. Hohe Lautstärken können auf Dauer das

Gehör schädigen! Das Ohr gewöhnt sich an hohe Lautstärken und empfindet sie nach einiger Zeit als nicht mehr so hoch. Erhöhen Sie darum eine hohe Lautstärke nach der Gewöhnung nicht weiter.

1 = Masse 2 = Signal + 3 = Signal

1+ und 2+ = Pluspol 1

und 2-= Minuspol

1+2

D A

Diese Bedienungsanleitung ist urheberrechtlich für MONACOR®INTERNATIONAL GmbH & Co. KG geschützt. Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.

Modell STA-1000D STA-2000D

Ausgangsleistung

an 4-Ω-Lautsprecher an 8-Ω-Lautsprecher Brückenbetrieb (4 Ω und 8 Ω)

Spitzenausgangsleistung

2 × 500 WRMS, 2 × 580 WMAX 2 × 280 WRMS, 2 × 310 WMAX 1 × 1000 WRMS, 1 × 1060 WMAX

1200 W

4 × 500 WRMS, 4 × 580 WMAX 4 × 280 WRMS, 4 × 310 WMAX 2 × 1000 WRMS, 2 × 1060 WMAX

2400 W

Eingangsempfindlichkeit für Nennleistung

Eingangsimpedanz

XLR-Buchsen Cinch-Buchsen

10 kΩ

5kΩ

Frequenzbereich 20 – 20 000 Hz

Störabstand > 119 dB (A-bewertet)

Klirrfaktor < 0,05 %

Anschlüsse

Signaleingänge Lautsprecher

XLR-Buchsen, sym. und Cinch-Buchsen

SPEAKON

-Buchsen

Einsatztemperatur 0 – 40 °C

Stromversorgung max. Leistungsaufnahme

85 – 265 V~/ 50 Hz 1160 VA

85 – 265 V~/ 50 Hz 2320 VA

Abmessungen (B × H × T)

Gewicht

482 × 89 × 335 mm, 2HE 5,85 kg

482 × 89 × 335 mm, 2HE 6,6 kg

Page 6

All operating elements and connections de scribed can be found on the fold-out page 3.

1 Operating Elements and

Connections

1 LED indicators, one for each amplifier chan-

nel CLIP = overload indication SIGNAL = signal indication

2 Volume controls, one for each amplifier chan-

nel

3 LED indicators

ON lights up when the amplifier is switched on PROTECT briefly lights up after switching

on and in case of malfunction (short circuit, overload or DC voltage at a speaker terminal)

OVERHEAT lights up to indicate overheat-

ing of the amplifier

BRIDGE lights up to indicate activation

of the bridge mode

4 POWER switch 5 Mains jack for connection to a socket

(230 V~/ 50Hz) via the mains cable provided

6 Support(s) for the mains fuse(s)

Always replace a blown fuse by one of the same type.

7 Signal inputs via RCA jacks 8 Signal inputs via XLR jacks (bal.) 9 SPEAKON

jacks to connect speakers for

the bridge mode

10 Selector switch OPERATING MODE*

In the position BRIDGE, two amplifier channels are interconnected for the bridge mode. In the position STEREO or NORMAL, the amplifier channels operate separately.

11 Switch BRIDGE MODE* for the bridge mode,

to adjust the speaker impedance

12 SPEAKON

jacks to connect the speakers STA-1000D: for the stereo mode STA-2000D: for the single-channel mode

*On model STA-2000D, these switches are available

for the channel pairs 1/ 2 and 3 /4.

2 Safety Notes

This unit corresponds to all relevant directives of the EU and is therefore marked with

.

Please observe the following items in any case:

The unit is suitable for indoor use only. Protect it against dripping water and splash water, high air humidity and heat (admissible ambient temperature range: 0 – 40 °C).

Do not place any vessel filled with liquid on the unit, e. g. a drinking glass.

The heat generated inside the unit must be dissipated by air circulation; never cover the air vents of the housing.

Do not operate the unit or immediately disconnect the mains plug from the socket

1. if the unit or the mains cable is visibly damaged,

2. if a defect might have occurred after the unit was dropped or suffered a similar accident,

3. if malfunctions occur.

In any case the unit must be repaired by skilled personnel.

Never pull the mains cable to disconnect the mains plug from the socket, always seize the plug.

For cleaning only use a dry, soft cloth; never use water or chemicals.

No guarantee claims for the unit and no liability for any resulting personal damage or material damage will be accepted if the unit is used for other purposes than originally intended, if it is not correctly connected or operated, or if it is not repaired in an expert way.

3 Applications

This digital stereo PA amplifier (class D) is specially designed for applications on stage and in discothèques. Model STA-1000D is equipped with two amplifier channels (2 × 500 W/4 Ω); model STA-2000D is equipped with four amplifier channels (4 × 500 W/4Ω) which can be interconnected in pairs for the bridge mode to increase the output power.

To ensure sufficient cooling, the amplifier is equipped with temperature-controlled and silent fans. Due to its design as a class D amplifier and a switch-mode power supply, the amplifier offers high efficiency, compact size and small weight. Extensive protective circuits will protect the amplifier and the speakers connected.

4 Setting Up

The amplifier is designed for installation into a rack (482 mm / 19″), but it can also be placed on a table. To ensure sufficient cooling, air must always be able to flow freely through all air vents.

4.1 Installation into a rack

For installation into a rack, the amplifier requires a height of 2 RS (rack space = 44.45 mm). To prevent the rack from becoming top-heavy, insert the amplifier into the lower section of the rack. The front panel alone is not sufficient for fixing it safely; additionally use lateral rails or a bottom plate to secure the unit.

The hot air given off by the amplifier must be dissipated from the rack; otherwise, heat will accumulate in the rack which may not only damage the amplifier but also other units in the rack. In case of insufficient heat dissipation, install a ventilation unit into the rack.

5 Connecting the Amplifier

Prior to making or changing any connections, switch off the amplifier and the units to be connected.

1) Feed the input signals for the amplifier to

the XLR jacks (8) or to the RCA jacks (7): At these jacks, connect, for example, the output of a preamplifer or of a mixer. The balanced XLR jacks should be preferred, especially with long connection cables, because a balanced signal transmission will provide the best interference suppression. The input signal should have line level.

For the bridge mode: On model STA1000D, only connect the jack L or L-CH of the left channel; on model STA-2000D, only connect the jacks CH 1 and CH 3. The signals at the other jacks will be ignored in the bridge mode.

2) Connect the speakers to the SPEAKON

jacks: Model STA-1000D: For the stereo mode, use

the jacks R-CH and L-CH (12); for the bridge mode, use the jack BRIDGE (9).

Model STA-2000D: For the single-channel mode, use the jacks CH 1 to CH 4 (12); for the bridge mode, use the jacks BRIDGE (9).

The pin configuration of the plugs can be found in chapter 8.1. After inserting a plug into the jack, turn the plug clockwise until it engages. To remove the plug, pull back the latch on the plug and turn the plug counterclockwise.

Different possibilities for connecting multiple speakers to one channel can be found in fig. 5 on page 3 which also shows the required power rating (P

MIN) of each speaker

at the corresponding impedance (Z). When interconnecting multiple speakers, always observe the correct positive and negative connections and make sure that the total impedance is at least 4 Ω.

3) Set the selector switches for the operating mode (10 and 11) to the required positions. On model STA-2000D, these switches are available for the channel pairs 1/ 2 and 3 /4. Thus, the channel pairs can be used differently.

For the bridge mode, set the switch OPERATING MODE (10) to the position BRIDGE. For the stereo mode of model STA-1000D, select the position STEREO; for the singlechannel mode of model STA-2000D, select the position NORMAL.

When the bridge mode has been activated, use the switch BRIDGE MODE (11) to define the impedance of the speaker connected or the total impedance of the speaker group connected (4 Ω or 8 Ω). Even when the impedance is higher than 8 Ω, set the switch to the position 8 Ω.

4) For power supply, use the mains cable pro-

vided to connect the mains jack (5) of the amplifier to a socket (230 V~ / 50 Hz). After connecting the blue POWERCON

plug of the mains cable to the mains jack, turn the plug clockwise until it engages. To remove the plug, pull back the latch on the plug and turn the plug counter-clockwise.

If the unit is to be put out of operation definitively, take it to a local recycling plant for a disposal which is not harmful to the environment.

WARNING This unit uses dangerous mains

voltage. Leave servicing to skilled personnel only and do not insert anything into the air vents. Inexpert handling may result in electric shock.

Page 7

6 Operation

Hint: To prevent switching noise, switch on the

units connected to the amplifier before switching on the amplifier. After operation, switch off the amplifier before switching off the units connected.

1) Before switching on the amplifier for the first time, set all volume controls (2) to zero so that the volume will not be too high. Before switching on the amplifier, always make sure that the selector switches OPERATING MODE (10) and BRIDGE MODE (11) have been set to the correct position,



chap-

ter 5, step 3.

2) Use the POWER switch (4) to switch the amplifier on and off. After switching on, the yellow power LED ON (3) will light up. In addition, the red LED PROTECT will light up for a few seconds. During this time, the amplifier will be muted to prevent any switching noise (switch-on delay). When the bridge mode has been activated, the green LED BRIDGE will light up to indicate this mode.

3) Use the volume controls (2) to adjust the desired volume. The green LED SIGNAL (1) will light up when a certain volume has been reached. In case of overload of a channel, the corresponding red LED CLIP (1) will light up. Turn back the control accordingly.

7 Protective Circuit

The protective circuit will prevent damage to the speakers and to the amplifier. When the protective circuit has been activated, the speakers will be electrically separated from the amplifier. The red LED PROECT (3) will light up

1. for approx. 3 seconds after switching on (switch-on delay)

2. in case of a short circuit at a speaker output (9 or 12)

3. in case of a DC voltage at a speaker output

4. in case of overload of the amplifier

When the red LED PROTECT lights up during operation or when it is not extinguished after switching on, always switch off the amplifier and eliminate the fault.

In case of overheating, the red LED OVERHEAT will light up. Switch off the amplifier and let it cool down. To continue operation, reduce the output power (turn back the volume control) or improve the ventilation of the amplifier (e. g. insert a ventilation unit into the rack).

8 Specifications

8.1 Pin configuration

XLR plug

for balanced connection of audio units

PEAKON®plug

for connection of speakers

Subject to technical modification.

1+ and 2+ = positive pole 1

and 2-= negative pole

1+2

1 = ground 2 = signal + 3 = signal

CAUTION Never adjust a very high vol-

ume. Permanent high volumes may damage your hearing!

Your ear will get accustomed to high volumes which do not seem to be that high after some time. Therefore, do not further increase a high volume after getting used to it.

Model STA-1000D STA-2000D

Output power

at 4 Ω speaker at 8 Ω speaker bridge mode (4 Ω and 8 Ω)

Peak output power

2 × 500 WRMS, 2 × 580 WMAX 2 × 280 WRMS, 2 × 310 WMAX 1 × 1000 WRMS, 1 × 1060 WMAX

1200 W

4 × 500 WRMS, 4 × 580 WMAX 4 × 280 WRMS, 4 × 310 WMAX 2 × 1000 WRMS, 2 × 1060 WMAX

2400 W

Input sensitivity for rated power Input impedance

XLR jacks RCA jacks

10 kΩ

5kΩ

Frequency range 20 – 20 000 Hz

S / N ratio > 119 dB (A-weighted)

THD < 0.05 %

Connections

signal inputs speakers

XLR jacks, bal. and RCA jacks

SPEAKON

jacks

Ambient temperature 0 – 40 °C

Power supply Max. power consumption

85 – 265 V~/ 50 Hz 1160 VA

85 – 265 V~/ 50 Hz 2320 VA

Dimensions (W × H × D)

Weight

482 × 89 × 335 mm, 2RS

5.85 kg

482 × 89 × 335 mm, 2RS

6.6 kg

Page 8

Vous trouverez sur la page 3, dépliable, les éléments et branchements décrits.

1 Eléments et branchements

1 LEDs de contrôle séparément pour chaque

canal de l'amplificateur CLIP = témoin de surcharge SIGNAL = témoin de signal

2 Réglages de volume respectivement pour

chaque canal de l'amplificateur

3 LEDs témoins de contrôle

ON brille lorsque lʼamplificateur est allumé PROTECT sʼallume brièvement après lʼal-

lumage et en cas de dysfonctionnement (court-circuit, surcharge ou présence de tension continue à une sortie haut-parleur)

OVERHEAT brille en cas de surchauffe de

lʼamplificateur

BRIDGE brille lorsque le mode bridgé

est activé

4 Interrupteur POWER marche / arrêt 5 Prise secteur pour relier lʼamplificateur à une

prise 230 V~ / 50Hz via le cordon secteur livré

6 Porte-fusible(s) : tout fusible fondu doit être

remplacé impérativement par un fusible de même type

7 Entrées signal via prises RCA 8 Entrées signal via prises XLR (sym.) 9 Prises SPEAKON

pour brancher les haut-

parleurs en mode bridgé

10 Sélecteurs du mode de fonctionnement

OPERATING MODE* En position BRIDGE, les deux canaux de lʼamplificateur sont branchés ensemble en mode bridgé. En position STEREO ou NORMAL, les canaux de lʼamplificateur fonctionnent séparément.

11 Sélecteur BRIDGE MODE* pour régler lʼim-

pédance des haut-parleurs en mode bridgé

12 Prises SPEAKON

pour brancher les hautparleurs STA-1000D : mode stéréo STA-2000D : mode un seul canal

*Sur le modèle STA-2000D, ces sélecteurs sont prévus

respectivement pour la paire de canaux 1/ 2 et 3 /4.

2 Conseils d'utilisation

et de sécurité

Lʼappareil répond à toutes les directives nécessaires de l'Union européenne et porte donc le symbole .

Respectez scrupuleusement les points suivants :

Lʼappareil n'est conçu que pour une utilisation en intérieur. Protégez-le des éclaboussures, de tout type de projections d'eau, dʼune humidité d'air élevée et de la chaleur (température ambiante admissible 0 – 40 °C).

En aucun cas, vous ne devez pas poser d'objet contenant du liquide ou un verre sur l'appareil.

La chaleur dégagée par l'appareil doit être évacuée par une circulation d'air correcte. N'obstruez pas les ouïes de ventilation du boîtier.

Ne faites pas fonctionner lʼappareil et débranchez le cordon secteur immédiatement dans les cas suivants :

1. lʼappareil ou le cordon secteur présente des dommages visibles.

2. après une chute ou accident similaire, vous avez un doute sur l'état de l'appareil.

3. des dysfonctionnements apparaissent.

Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.

Ne débranchez jamais l'appareil en tirant sur le cordon secteur ; retirez toujours le cordon secteur en tirant la fiche.

Pour le nettoyage, utilisez un chiffon sec et doux, en aucun cas de produits chimiques ou dʼeau.

Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si l'appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement branché ou utilisé ou nʼest pas réparé par une personne habilitée ; en outre, la garantie deviendrait caduque.

3 Possibilités d'utilisation

Cet amplificateur professionnel digital (classe D) est spécialement conçu pour une utilisation sur scène et en discothèque. Le modèle STA-1000D a deux canaux (2 × 500 W/4 Ω), le modèle STA2000D a quatre canaux (4 × 500 W/4Ω) qui peuvent être branchés par paire en mode bridgé pour augmenter la puissance de sortie.

Des ventilateurs silencieux régulés par la température assurent le refroidissement nécessaire de lʼamplificateur. Le rendement élevé, la forme compacte et le faible poids sont possibles grâce à la version sous forme dʼamplificateur classe D et lʼutilisation dʼune alimentation à dé coupage. De nombreux circuits de protection protègent lʼamplificateur et les haut-parleurs reliés.

4 Possibilités de

positionnement

Lʼamplificateur est conçu pour une installation en rack 482 mm (19″) mais peut être également posé directement sur une table. Dans tous les cas, lʼair doit pouvoir passer sans encombre via les ouïes de ventilation pour assurer un refroidissement suffisant de l'amplificateur.

4.1 Installation en rack

Pour le montage en rack, deux unités (une unité = 44,45 mm) sont nécessaires. Afin que le rack ne se renverse pas, vous devez placer lʼamplificateur dans la partie inférieure du rack. Pour une fixation solide, la plaque avant seule nʼest pas suffisante, lʼamplificateur doit en plus être fixé par des rails latéraux ou une plaque inférieure.

L'air chaud dégagé par lʼamplificateur doit pouvoir être évacué du rack. Sinon, il y a accumulation de chaleur dans le rack, ce qui peut endommager non seulement l'amplificateur mais aussi d'autres appareils placés dans le rack. En cas de dissipation insuffisante de la chaleur, installez une unité de ventilation dans le rack.

5 Branchements de

l'amplificateur

Avant d'effectuer les branchements ou de les modifier, veillez à éteindre l'amplificateur et les appareils à relier.

1) Appliquez les signaux dʼentrée pour lʼampli-

ficateur aux prises XLR (8) ou RCA (7) : reliez à ces prises, par exemple, la sortie dʼun préamplificateur ou dʼune table de mixage. Les prises XLR symétriques devraient être privilégiées particulièrement pour de grandes longueurs de câbles car une transmission symétrique du signal offre la meilleure élimination des interférences. Les signaux d'entrée devraient avoir un niveau ligne.

Pour le mode bridgé, sur le STA-1000D, reliez uniquement la prise L ou CH-L du canal gauche et sur le STA-2000D, reliez uniquement les prises CH 1 et CH 3. En mode bridgé, les signaux aux autres prises sont ignorés.

2) Reliez les haut-parleurs aux prises SPEAK -

Sur le STA-1000D, pour le mode stéréo, utilisez les prises R-CH et L-CH (12) ou pour le mode bridgé, la prise BRIDGE (9).

Sur le STA-2000D, pour le fonctionnement d'un seul canal, utilisez les prises CH 1 à CH 4 (12) ou pour le mode bridgé, les prises BRIDGE (9).

La configuration des fiches est présentée dans le chapitre 8.1. Une fois insérée dans la prise, tournez la fiche vers la droite jusquʼà ce quʼelle sʼenclenche. Pour pouvoir la débrancher ultérieurement, retirez le levier de verrouillage sur la fiche et tournez la fiche vers la gauche.

Le schéma 5, page 3, présente différentes possibilités de branchement de plusieurs haut-parleurs à une sortie et la puissance nominale (P

MIN) que chaque haut-parleur doit

avoir au moins pour lʼimpédance (Z) correspondante. Si vous branchez ensemble plusieurs haut-parleurs, veillez au branchement correct des pôles plus et moins et à ce que lʼimpédance totale soit de 4 Ω au moins.

3) Mettez les sélecteurs de mode de fonction-

nement (10 et 11) sur les positions nécessaires. Sur le modèle STA-2000D, ces sélecteurs sont prévus respectivement pour la paire de canal 1/ 2 et 3 /4 pour pouvoir utiliser différemment les paires de canaux.

Pour le mode bridgé, mettez le sélecteur OPERATING MODE (10) sur la position BRIDGE. Pour le mode stéréo du STA-1000D, sélectionnez la position STEREO et pour le fonctionnement d'un seul canal du STA2000D, sélectionnez la position NORMAL.

Si le mode bridgé est activé, réglez avec le sélecteur BRIDGE MODE (11) lʼimpédance du haut-parleur relié ou lʼimpédance totale du groupe de haut-parleurs reliés (4 Ω ou 8 Ω). Pour une impédance supérieure à 8 Ω, sélectionnez également la position 8 Ω.

4) Pour lʼalimentation, reliez la prise (5) de

l'amplificateur via le cordon livré au secteur 230 V~ / 50 Hz. Une fois insérée dans la prise, tournez la fiche POWERCON

bleue du cordon secteur vers la droite jusquʼà ce quʼelle sʼenclenche. Pour pouvoir ultérieurement retirer la fiche, retirez le levier de verrouillage sur la fiche et tournez-la vers la gauche.

Lorsque l'appareil est définitivement retiré du service, vous devez le déposer dans une usine de recyclage de proximité pour contribuer à son élimination non polluante.

AVERTISSEMENT L'appareil est alimenté par une

tension dangereuse. Ne touchez jamais l'intérieur de l'appareil et ne faites rien tomber dans les ouïes de ventilation car, en cas de mauvaise manipulation, vous pouvez subir une décharge électrique.

F B

Page 9

F B

6 Utilisation

Conseil : Pour éviter tout bruit fort à l'allumage,

allumez toujours en premier les appareils reliés à lʼamplificateur et après le fonctionnement, éteignez lʼamplificateur en premier.

1) Avant la première mise en service de lʼamplificateur, mettez sur zéro tous les réglages de volume (2) pour éviter, au début, un volume trop élevé. Nʼallumez lʼamplificateur que lorsque vous êtes sûr que les sélecteurs de mode de fonctionnement OPERATING MODE (10) et BRIDGE MODE (11) sont sur la position correcte,



chapitre 5, point 3.

2) Utilisez lʼinterrupteur POWER (4) pour allumer et éteindre. Quelques secondes après lʼallumage, la LED jaune ON (3) brille. La LED rouge PROTECT brille également pendant quelques secondes. Pendant ce temps, le son de lʼamplificateur est coupé pour éviter tout bruit fort de commutation (temporisation dʼallumage). Si le mode bridgé est activé, la LED verte BRIDGE brille comme témoin de fonctionnement.

3) Réglez le volume souhaité avec les réglages de volume (2). A partir dʼun volume donné, la LED verte SIGNAL (1) brille. Si un canal est en surcharge, la LED rouge CLIP (1) correspondante brille. Tournez alors le réglage dans lʼautre sens vers la gauche en conséquence.

7 Circuit de protection

Le circuit de protection permet d'éviter tout dommage sur les haut-parleurs et lʼamplificateur. Sʼil est activé, les haut-parleurs sont électriquement coupés de lʼamplificateur et la LED rouge PROTECT (3) brille :

1. pendant 3 secondes environ après lʼallumage (temporisation dʼallumage)

2. en cas de court-circuit à une sortie haut-parleur (9 ou 12)

3. en cas de présence de tension continue à une sortie haut-parleur

4. en cas de surcharge de lʼamplificateur

Si la LED rouge PROTECT brille pendant le fonctionnement ou ne sʼéteint pas après lʼallumage, il faut éteindre lʼamplificateur et résoudre le problème.

En cas de surchauffe, la LED rouge OVERHEAT brille. Éteignez lʼamplificateur et laissezle refroidir. Lors de la prochaine utilisation, diminuez la puissance de sortie (tournez le réglage de volume vers la gauche) ou assurez une meilleure ventilation de l'amplificateur (par exemple placez une unité de ventilation dans le rack).

8 Caractéristiques techniques

8.1 Configuration des fiches

Fiche XLR

pour branchement symétrique dʼappareils audio

Fiche SPEAKON

pour branchement de haut-parleurs

Tout droit de modification réservé.

1+ et 2+ = pôle plus 1

et 2-= pôle moins

1+2

1 = masse 2 = signal + 3 = signal

ATTENTION Ne réglez jamais le volume de

manière très élevée. Un volume trop élevé peut, à long

terme, générer des troubles de lʼaudition. Lʼoreille sʼhabitue à des volumes élevés et ne les perçoit plus comme tels au bout dʼun certain temps. Nous vous conseillons donc de régler le volume et de ne plus le modifier.

Notice dʼutilisation protégée par le copyright de MONACOR®INTERNATIONAL GmbH & Co. KG. Toute reproduction même partielle à des fins commerciales est interdite.

Modèle STA-1000D STA-2000D

Puissance de sortie

Haut-parleurs 4 Ω Haut-parleurs 8 Ω Mode bridgé (4 Ω et 8 Ω)

Puissance de sortie max.

2 × 500 WRMS, 2 × 580 WMAX 2 × 280 WRMS, 2 × 310 WMAX 1 × 1000 WRMS, 1 × 1060 WMAX

1200 W

4 × 500 WRMS, 4 × 580 WMAX 4 × 280 WRMS, 4 × 310 WMAX 2 × 1000 WRMS, 2 × 1060 WMAX

2400 W

Sensibilité dʼentrée pour puissance nominale

Impédance dʼentrée

Prises XLR Prises RCA

10 kΩ

5kΩ

Bande passante 20 – 20 000 Hz

Rapport signal / bruit > 119 dB (A pondéré)

Taux de distorsion < 0,05%

Branchements

Entrées signal Haut-parleurs

prises XLR, sym. et prises RCA

prises SPEAKON

Température fonc. 0 – 40 °C

Alimentation Consommation max.

85 – 265 V~/ 50 Hz 1160 VA

85 – 265 V~/ 50 Hz 2320 VA

Dimensions (L × H × P)

Poids

482 × 89 × 335 mm, 2U 5,85 kg

482 × 89 × 335 mm, 2U 6,6 kg

Page 10

A pagina 3, se aperta completamente, vedrete tutti gli elementi di comando e i collegamenti descritti.

1 Elementi di comando

e collegamenti

1 Spie di controllo, separate per ogni canale

dellʼamplificatore CLIP = spia sovrapilotaggio SIGNAL = spia dei segnali

2 Regolatori volume, separati per ogni canale

dellʼamplificatore

3 Spie di controllo

ON è accesa con lʼamplificatore acceso PROTECT si accende brevemente dopo

lʼaccensione e in caso di guasto (cortocircuito, sovraccarico o tensione continua a un contatto per altoparlanti)

OVERHEAT è accesa in caso di surriscalda-

mento dellʼamplificatore

BRIDGE è accesa con funzionamento a

ponte attivato

4 Interruttore on / off POWER 5 Presa per il collegamento con una presa di

rete (230 V~ / 50 Hz) tramite il cavo in dotazione

6 Portafusibile/i

Sostituire un fusibile difettoso solo con uno dello stesso tipo.

7 Ingressi dei segnali tramite prese RCA 8 Ingressi dei segnali tramite prese XLR (bil.) 9 Prese SPEAKON

per il collegamento degli

altoparlanti per il funzionamento a ponte

10 Selettori del modo di funzionamento OPER -

ATING MODE* In posizione BRIDGE, due canali dellʼamplificatore sono uniti per il funzionamento a ponte. In posizione STEREO opp. NORMAL, i canali dellʼamplificatore funzionano separatamente.

11 Interruttori BRIDGE MODE* per il funziona-

mento a ponte per impostare lʼimpedenza degli altoparlanti

12 Prese SPEAKON

per il collegamento degli altoparlanti STA-1000D: per il funzionamento stereo STA-2000D: per il funzionamento come canali

singoli

* Nel modello STA-2000D, questi interruttori sono pre-

senti per la coppia di canali 1/ 2 e 3 /4.

2 Avvertenze di sicurezza

Lʼapparecchio è conforme a tutte le direttive rilevanti dellʼUE e pertanto porta la sigla .

Si devono osservare assolutamente anche i seguenti punti:

Usare lʼapparecchio solo allʼinterno di locali e proteggerlo dallʼacqua gocciolante e dagli spruzzi dʼacqua, da alta umidità dellʼaria e dal calore (temperatura dʼimpiego ammessa fra 0 e 40 °C).

Non depositare sullʼapparecchio dei contenitori riempiti di liquidi, p. es. bicchieri.

Devʼessere garantita la libera circolazione dellʼaria per dissipare il calore che viene prodotto allʼinterno dellʼapparecchio. Perciò non coprire le fessure dʼaerazione.

Non mettere in funzione lʼapparecchio e staccare subito la spina rete se:

1. lʼapparecchio o il cavo rete presentano dei danni visibili;

2. dopo una caduta o dopo eventi simili sussiste il sospetto di un difetto;

3. lʼapparecchio non funziona correttamente.

Per la riparazione rivolgersi sempre ad unʼofficina competente.

Staccare il cavo rete afferrando la spina, senza tirare il cavo.

Per la pulizia usare solo un panno morbido, asciutto; non impiegare in nessun caso acqua o prodotti chimici.

Nel caso dʼuso improprio, di collegamenti sbagliati, dʼimpiego scorretto o di riparazione non a regola dʼarte dellʼapparecchio, non si as sume nessuna responsabilità per eventuali danni consequenziali a persone o a cose e non si assume nessuna garanzia per lʼapparecchio.

3 Possibilità dʼimpiego

Questo amplificatore PA digitale (classe D) è previsto in modo particolare per lʼimpiego per spettacolo e discoteca. Il modello STA-1000D ha due canali dʼamplificazione (2 × 500 W/4Ω) e il modello STA-2000D ne ha quattro (4 × 500 W/ 4 Ω), che possono essere assemblati per il funzionamento a ponte aumentando così la po tenza dʼuscita.

I ventilatori silenziosi, termoregolati provvedono al raffreddamento necessario dellʼamplificatore. Lʼalto rendimento, la struttura compatta e il peso ridotto sono raggiunti dalla configurazione come amplificatore classe D e dallʼimpiego di un alimentatore switching. Vasti circuiti protettivi proteggono lʼamplificatore e gli altoparlanti collegati.

4 Possibilità di collocamento

Lʼamplificatore è previsto per lʼinserimento in un rack (482 mm / 19″), ma può essere usato anche su un tavolo. In ogni caso deve essere garantito che lʼaria possa circolare liberamente attraverso tutte le fessure di aerazione per assicurare un raffreddamento sufficiente.

4.1 Montaggio in un rack

Per il montaggio in un rack sono richieste due unità di altezza (= 2 × 44,5 mm). Per evitare che il rack risulti squilibrato con troppi pesi in alto, è necessario che lʼamplificatore venga montato nella parte bassa del rack. Per un fissaggio sicuro non è sufficiente il pannello frontale. Lʼapparecchio deve essere appoggiato in più su guide laterali o su un piano.

Lʼaria calda emessa dallʼamplificatore deve poter uscire dal rack. Altrimenti si può provocare un accumulo di calore nel rack con possibili danni non solo allʼamplificatore ma anche ad altri apparecchi presenti nel rack. Se la dissipazione del calore è insufficiente occorre montare un ventilatore nel rack.

5 Collegare lʼamplificatore

Prima del collegamento o prima della modifica di collegamenti occorre spegnere lʼamplificatore e gli apparecchi da collegare.

1) Portare i segnali dʼingresso per lʼamplifica-

tore sulle prese XLR (8) oppure sulle prese RCA (7). Collegare con queste prese p. es. lʼuscita di un preamplificatore o di un mixer. Le prese XLR bilanciate dovrebbero essere privilegiate specialmente nel caso di cavi lunghi di collegamento, perché un collegamento bilanciato offre la migliore soppressione di interferenze. I segnali dʼingresso dovrebbero essere con livello Line.

Per il funzionamento a ponte con lo STA1000D collegare solo la presa L o L-CH del canale sinistro, e nello STA-2000D solo le prese CH 1 e CH 3. I segnali delle altre prese saranno ignorati nel funzionamento a ponte.

2) Collegare gli altoparlanti con le prese

SPEAKON

Nello STA-1000D usare le prese R-CH e L-CH (12) per il funzionamento stereo oppure la presa BRIDGE (9) per il funzionamento a ponte.

Nello STA-2000D usare le prese CH 1 a CH4 (12) per il funzionamento a canali singoli oppure le prese BRIDGE (9) per il funzionamento a ponte.

La piedinatura per i connettori è descritta nel capitolo 8.1. Dopo aver inserito il connettore nella presa, girarlo a destra fino allo scatto. Per toglierlo successivamente, tirare indietro la levetta di protezione sul connettore e girare il connettore a sinistra.

La tabella di fig. 5 a pagina 3 illustra varie possibilità di collegare più altoparlanti con unʼuscita e quale potenza nominale (P

MIN)

ogni altoparlante deve avere come minimo con relativa impedenza (Z). Assemblando più altoparlanti fare molta attenzione alla connessione corretta dei contatti positivi e negativi e che lʼimpedenza globale non sia inferiore a 4 Ω.

3) Portare i selettori del modo di funziona- mento (10 und 11) nelle posizioni necessarie. Nel modello STA-2000D, questi selettori sono presenti per la coppia di canali 1/ 2 e anche 3 /4 per poter sfruttare queste coppie di canali in modo differente.

Spostare lʼinterruttore OPERATING MODE (10) per il funzionamento a ponte in posizione BRIDGE. Per il funzionamento stereo dello STA-1000D, scegliere la posizione STEREO e per il funzionamento a canale singolo dello STA-2000D la posizione NORMAL.

Se è attivato il funzionamento a ponte, con lʼinterruttore BRIDGE MODE (11) impostare il valore risp. dellʼimpedenza dellʼaltoparlante collegato o dellʼimpedenza globale del gruppo di altoparlanti collegati (4 Ω o 8 Ω). Anche in caso dʼimpedenza superiore a 8 Ω scegliere la posizione 8 Ω.

4) Per lʼalimentazione collegare lʼamplificatore

tramite la presa (5) e il cavo in dotazione con una presa di rete (230 V~ / 50 Hz). Dopo aver inserito il connettore blu POWERCON

nella presa, girarlo a destra fino allo scatto. Per toglierlo successivamente, tirare indietro la levetta di protezione sul connettore e girare il connettore a sinistra.

Se si desidera eliminare lʼapparecchio definitivamente, consegnarlo per lo smaltimento ad unʼistituzione locale per il riciclaggio.

AVVERTIMENTO Lʼapparecchio è alimentato con

pericolosa tensione di rete. Non intervenire mai personalmente al suo interno e non inserire niente nelle fessure di aerazione. Esiste il pericolo di una scarica elettrica.

Page 11

6 Funzionamento

Un consiglio: Per evitare i rumori di commuta-

zione, accendere prima gli apparecchi collegati con lʼamplificatore, e dopo lʼuso spegnere lʼamplificatore come primo apparecchio.

1) Prima di accendere lʼamplificatore per la prima volta, portare i due regolatori volume (2) sullo zero per evitare allʼinizio un volume troppo alto. Accendere lʼamplificatore solo quando si è sicuri che i selettori dei modi di funzionamento OPERATING MODE (10) e BRIDGE MODE (11) si trovano nella posizione corretta,



Capitolo 5, punto 3.

2) Per accendere e spegnere, azionare lʼinterruttore di rete POWER (4). Alcuni secondi dopo lʼaccensione si accende la spia gialla di funzionamento ON (3). Inoltre si accende la spia rossa PROTECT per alcuni secondi. Durante quel periodo, lʼamplificatore è messo in muto per escludere rumori di commutazione (ritardo dʼinserzione). Se è attivato il funzionamento a ponte, per un controllo si accende la spia verde BRIDGE.

3) Impostare il volume desiderado con i regolatori volume (2). Da un determinato volume si accende la spia verde SIGNAL (1). Se un canale è sovrapilotato, si accende il relativo LED rosso CLIP (1). Quindi ridurre il regolatore in proporzione.

7 Circuito di protezione

Il circuito di protezione impedisce danni agli altoparlanti e allʼamplificatore. Se è stato attivato, gli altoparlanti sono separati elettricamente dallʼamplificatore, e il LED rosso PROTECT (3) si accende:

1. per 3 secondi ca. dopo lʼaccensione (ritardo dʼinserzione)

2. se a unʼuscita per altoparlanti (9 o 12) si è manifestato un cortocircuito

3. se a unʼuscita per altoparlanti è presente una tensione continua

4. se lʼamplificatore è sovraccaricato.

Se il LED rosso PROTECT si accende durante lʼuso oppure se non si spegne dopo lʼaccensione, occorre spegnere lʼamplificatore e eliminare la causa del difetto.

In caso di surriscaldamento si accende il LED rosso OVERHEAT. Allora spegnere lʼamplificatore e farlo raffreddarsi. Per lʼuso successivo, si deve o ridurre la potenza dʼuscita (abbassare i regolatori volume) o ventilare meglio lʼamplificatore (p. es. inserendo un ventilatore nel rack).

8 Dati tecnici

8.1 Piedinatura

Connettore XLR

per il collegamento bilanciato di apparecchi audio

Connettore SPEAKON

per il collegamento di altoparlanti

Con riserva di modifiche tecniche.

1+ e 2+ = polo positivo 1

e 2-= polo negativo

1+2

1 = Massa 2 = Segnale + 3 = Segnale

ATTENZIONE Mai tenere molto alto il volume.

A lungo andare, il volume eccessivo può procurare danni

allʼudito! Lʼorecchio si abitua agli alti volumi e dopo un certo tempo non se ne rende più conto. Perciò non aumentare il volume successivamente.

La MONACOR®INTERNATIONAL GmbH & Co. KG si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per lʼuso. La riproduzione – anche parziale – per propri scopi commerciali è vietata.

Modello STA-1000D STA-2000D

Potenza dʼuscita

con altoparlanti 4 Ω con altoparlanti 8 Ω Funzionamento a ponte (4 Ω e 8Ω)

Potenza dei picchi dʼuscita

2 × 500 WRMS, 2 × 580 WMAX 2 × 280 WRMS, 2 × 310 WMAX 1 × 1000 WRMS, 1 × 1060 WMAX

1200 W

4 × 500 WRMS, 4 × 580 WMAX 4 × 280 WRMS, 4 × 310 WMAX 2 × 1000 WRMS, 2 × 1060 WMAX

2400 W

Sensibilità dʼingresso per potenza nominale

Impedenza dʼingresso

Prese XLR Prese RCA

10 kΩ

5kΩ

Gamma di frequenze 20 – 20 000 Hz

Rapporto S / R > 119dB (valutato A)

Fattore di distorsione < 0,05 %

Contatti

Ingressi per segnali Altoparlanti

Prese XLR, bil. e prese RCA

Prese SPEAKON

Temperatura dʼesercizio 0 – 40 °C

Alimentazione Potenza assorbita max.

85 – 265 V~/ 50 Hz 1160 VA

85 – 265 V~/ 50 Hz 2320 VA

Dimensioni (l × h × p)

Peso

482 × 89 × 335 mm, 2U 5,85 kg

482 × 89 × 335 mm, 2U 6,6 kg

Page 12

Lees aandachtig de onderstaande veiligheidsvoorschriften, alvorens het apparaat in gebruik te nemen. Voor meer informatie over de bediening van het apparaat raadpleegt u de anderstalige handleidingen.

Veiligheidsvoorschriften

Het apparaat is in overeenstemming met alle relevante EU-Richtlijnen en is daarom gekenmerkt met .

Let eveneens op het volgende:

Het apparaat is enkel geschikt voor gebruik binnenshuis. Vermijd druip- en spatwater, uitzonderlijk warme plaatsen en plaatsen met een hoge vochtigheid (toegestaan omgevingstemperatuurbereik: 0 – 40 °C).

Plaats geen bekers met vloeistof zoals drinkglazen etc. op het apparaat.

De warmte die in het apparaat ontstaat, moet door ventilatie worden afgevoerd. Dek daarom de ventilatieopeningen van de behuizing niet af.

Schakel het apparaat niet in resp. trek onmiddellijk de stekker uit het stopcontact,

1. wanneer het apparaat of het netsnoer zichtbaar beschadigd is,

2. wanneer er een defect zou kunnen optreden nadat het apparaat bijvoorbeeld is ge vallen,

3. wanneer het apparaat slecht functioneert.

Het apparaat moet in elk geval worden hersteld door een gekwalificeerd vakman.

Trek de stekker nooit met het snoer uit het stopcontact, maar met de stekker zelf.

Verwijder het stof met een droge, zachte doek. Gebruik zeker geen water of chemicaliën.

In geval van ongeoorloofd of verkeerd ge bruik, verkeerde aansluiting, foutieve bediening of van herstelling door een niet-gekwalificeerd persoon vervalt de garantie en de

verantwoordelijkheid voor hieruit resulterende materiële of lichamelijke schade.

Wanneer het apparaat definitief uit bedrijf wordt genomen, bezorg het dan voor milieuvriendelijke verwerking aan een plaatselijk recyclagebedrijf.

WAARSCHUWING De netspanning (230 V~) van

het apparaat is levensgevaarlijk. Open het apparaat niet, want door onzorgvuldige in grepen loopt u het risico van elektrische schokken.

Przed użyciem urządzenia należy przeczytać uważnie poniższą instrukcję obsługi i zachować tekst do wglądu. Więcej informacji dotyczących obsługi urządzenia znajduje się w innych wersjach językowych niniejszej instrukcji obsługi.

Środki bezpieczeństwa

Urządzenie spełnia wszystkie wymagania norm UE, dzięki czemu zostało oznaczone symbo lem .

Należy przestrzegać następujących zasad:

Urządzenie przeznaczone jest tylko do użytku wewnątrz pomieszczeń; należy chronić je przed dostaniem się jakiejkolwiek cieczy do

środka urządzenia, dużą wilgotnością oraz ciepłem (temperatura otoczenia powinna wynosić od 0 – 40 °C).

Nie wolno stawiać na urządzeniu żadnych pojemników z cieczą np. szklanek.

Ciepło wytwarzane podczas pracy urządzenia musi być odprowadzane przez otwory wentylacyjne. W związku z tym nie wolno ich nigdy zasłaniać.

Nie wolno używać urządzenia lub natychmiast odłączyć wtyczkę zasilającą z gniazdka

1. jeżeli stwierdzono istnienie widocznego uszkodzenia urządzenia lub kabla zasilającego,

2. jeżeli uszkodzenie urządzenia mogło nastąpić w wyniku upadku lub innego podobnego zdarzenia,

3. jeżeli urządzenie działa nieprawidłowo.

Naprawą urządzenia może zajmować się wyłącznie przeszkolony personel.

Nie wolno odłączać urządzenia z gniazdka sieciowego ciągnąc za kabel zasilania, należy zawsze chwytać za wtyczkę.

Do czyszczenia urządzenia należy używać suchej, miękkiej tkaniny. Nie stosować wody ani środków chemicznych.

Producent ani dostawca nie ponoszą odpowiedzialności za wynikłe szkody (uszkodzenie sprzętu lub obrażenia użytkownika), jeśli urządzenie było używane niezgodnie z ich przeznaczeniem, nieprawidłowo zamontowane, podłączone lub obsługiwane bądź poddane nieautoryzowanej naprawie.

UWAGA Urządzenie zasilane jest wysokim

napięciem. Jego naprawą powinien zajmować się tylko przeszkolony personel. Nie wolno wkładać niczego do otworów wentylacyjnych. Może to spowodować porażenie prądem elektrycznym.

Po całkowitym zakończeniu eksploatacji urządzenia, należy oddać je do punktu recyklingu, aby nie zaśmiecać środowiska.

Por favor, antes del uso del aparato ob servar en todo caso los consejos de seguridad siguientes. Si informaciones ad icionales son necesarias para la operación del aparato, estas se encuentran en los otros idiomas de estas instrucciones.

Notas de Seguridad

Este aparato cumple con todas las directivas relevantes de la UE y por lo tanto está marcado con el símbolo

.

Preste atención a los siguientes puntos bajo cualquier circunstancia:

El aparato está adecuado sólo para utilizarlo en interiores. Protéjalo de goteos y salpicadu-

ras, elevada humedad del aire y calor (temperatura ambiente admisible: 0 – 40 ºC).

No coloque ningún recipiente con líquido en cima del aparato, p. ej. un vaso.

El calor generado dentro del aparato tiene que disiparse mediante la circulación del aire; no tape nunca las rejillas de la carcasa.

No utilice el aparato y desconecte inmediatamente la toma de corriente del enchufe si:

1. El aparato o el cable de corriente están visiblemente dañados.

2. El aparato ha sufrido daños después de una caída o accidente similar.

3. No funciona correctamente.

Sólo el personal cualificado puede reparar el aparato bajo cualquier circunstancia.

No tire nunca del cable de corriente para desconectarlo de la toma, tire siempre del en chufe.

Utilice sólo un paño suave y seco para la limpieza; no utilice nunca ni productos químicos ni agua.

No podrá reclamarse garantía o responsabilidad alguna por cualquier daño personal o material resultante si el aparato se utiliza para otros fines diferentes a los originalmente concebidos, si no se conecta o se utiliza adecuadamente o no se repara por expertos.

ADVERTENCIA El aparato utiliza un voltaje peli-

groso. Deje el mantenimiento para el personal cualificado y no inserte nunca nada en las rejillas de ventilación. El manejo inexperto del aparato puede provocar una descarga.

Si va a poner el aparato fuera de servicio definitivamente, llévelo a la planta de reciclaje de la zona para que su eliminación no sea perjudicial para el medio ambiente.

Page 13

Læs nedenstående sikkerhedsoplysninger opmærksomt igennem før ibrugtagning af enheden. Bortset fra sikkerhedsoplysningerne henvises til den engelske tekst.

Sikkerhedsoplysninger

Denne enhed overholder alle relevante EUdirektiver og er som følge deraf mærket

.

Vær altid opmærksom på følgende:

Enheden er kun beregnet til indendørs brug. Be skyt den mod vanddråber og -stænk, høj luftfugtighed og varme (tilladt omgivelsestemperatur 0 – 40 °C).

Undgå at placere væskefyldte genstande, som f. eks. glas, ovenpå enheden.

Varmen, der udvikles i enheden, skal kunne slippe ud ved hjælp af luftcirkulation. Enhedens ventilationshuller må derfor aldrig tildækkes.

Tag ikke enheden i brug og tag straks stikket ud af stikkontakten i følgende tilfælde:

1. hvis der er synlig skade på enheden eller netkablet,

2. hvis der kan være opstået skade, efter at enheden er tabt eller lignende,

3. hvis der forekommer fejlfunktion.

Enheden skal altid repareres af autoriseret personel.

Tag aldrig netstikket ud af stikkontakten ved at trække i kablet, tag fat i selve stikket.

Til rengøring må kun benyttes en tør, blød klud; der må under ingen omstændigheder benyttes kemikalier eller vand.

Hvis enheden benyttes til andre formål, end den oprindeligt er beregnet til, hvis den ikke er korrekt tilsluttet, hvis den betjenes forkert, eller hvis den ikke repareres af autoriseret personel, omfattes eventuelle skader ikke af garantien.

ADVARSEL Enheden benytter livsfarlig net-

spænding. Udfør aldrig nogen form for modifikationer på produktet og indfør aldrig genstande i ventilationshullerne, da du dermed risikere at få elektrisk stød.

Hvis enhederne skal tages ud af drift for bestandigt, skal de bringes til en lokal genbrugsstation for bortskaffelse.

Ge akt på säkerhetsinformationen innan enheten tas i bruk. Skulle ytterliggare information behövas kan den återfinnas i Manualen för andra språk.

Säkerhetsföreskrifter

Denna enhet uppfyller alla relevanta direktiv inom EU och har därför fått  märkning.

Ge ovillkorligen även akt på följande:

Enheten är endast avsedd för inomhusbruk. Skydda enheten mot vätskor, hög luftfuktighet och hög värme (tillåten omgivningstemperatur 0 – 40 °C).

Placera inte föremål innehållande vätskor, t. ex. dricksglas, på enheten.

Värmen som alstras vid användning leds bort ge nom självcirkulering. Täck därför aldrig över

enheten eller ställ den så att luftcirkuleringen försämras.

Använd inte enheten och ta omedelbart kontakten ur eluttaget om något av följande fel uppstår:

1. Enheten eller elsladden har synliga skador.

2. Enheten är skadad av fall e.d.

3. Enheten har andra felfunktioner.

Enheten skall alltid lagas på verkstad av utbildad personal.

Drag aldrig ut kontakten genom att dra i el sladden utan ta tag i kontaktkroppen.

Rengör endast med en mjuk och torr trasa, använd aldrig kemikalier eller vatten vid rengöring.

Om enheten används för andra ändamål än avsett, om den kopplas in felaktigt, om den an vänds på fel sätt eller inte repareras av auktoriserad personal upphör alla garantier att gälla och inget ansvar tas heller för uppkommen skada på person eller materiel.

VARNING Enheten använder hög spänning

internt. Gör inga modifieringar i enheten eller stoppa föremål i ventilhålen. Risk för elskador föreligger.

Om enheten skall kasseras bör de lämnas in till återvinning.

Ole hyvä ja huomioi joka tapauksessa seuraavat turvallisuuteen liittyvät seikat ennen laitteen käyttöä. Laitteen toiminnasta saa lisätietoa tarvittaessa tämän laitteen muunkielisistä käyttöohjeista.

Turvallisuudesta

Tämä laite täyttää kaikki siihen kohdistuvat EUdirektiivit ja sille on myönnetty

 hyväksyntä.

Huomioi seuraavat seikat:

Tämä laite soveltuu vain sisätilakäyttöön. Suojele laitetta kosteudelta, vedeltä ja kuumuudelta (sallittu ympäröivä lämpötila 0 – 40 °C).

Älä sijoita laitteen päälle mitään nestettä sisältävää, kuten vesilasia tms.

Laitteessa kehittyvä lämpö poistetaan ilmanvaihdolla. Tämän vuoksi laitteen tuuletusaukkoja ei saa peittää.

Irrota virtajohto pistorasiasta, äläkä käynnistä laitetta jos:

1. virtajohdossa on havaittava vaurio

2. putoaminen tai muu vastaava vahinko on saattanut aiheuttaa vaurion

3. laitteessa esiintyy toimintahäiriöitä

Kaikissa näissä tapauksissa laite tulee toimittaa valtuutettuun huoltoliikkeeseen.

Älä koskaan irrota virtajohtoa pistorasias ta johdosta vetämällä.

Käytä puhdistamiseen pelkästään kuivaa, pehmeää kangasta. Älä käytä kemikaaleja tai vettä.

Laitteen takuu raukeaa, eikä valmistaja, maahantuoja tai myyjä ota vastuuta mahdollisista välittömistä tai välillisistä vahingoista, jos laitetta on käytetty muuhun kuin alkuperäiseen käyttötarkoitukseen, laitetta on taitamattomasti käytetty tai kytketty tai jos laitetta on

huollettu muussa kuin valtuutetussa huollossa.

VAROITUS Tämä laite toimii vaarallisella

230 V~ jännitteellä. Älä koskaan tee mitään muutoksia laitteeseen taikka asenna mitään ilmanvaihto aukkoihin, koska siitä saattaa seurata sähköisku.

Kun laite poistetaan lopullisesti käytösta, vie se paikalliseen kierrätyskeskukseen jälkikäsittelyä varten.

FIN

Page 14

MONACOR INTERNATIONAL GmbH & Co. KG •Zum Falsch 36 •28307 Bremen •Germany Copyright
