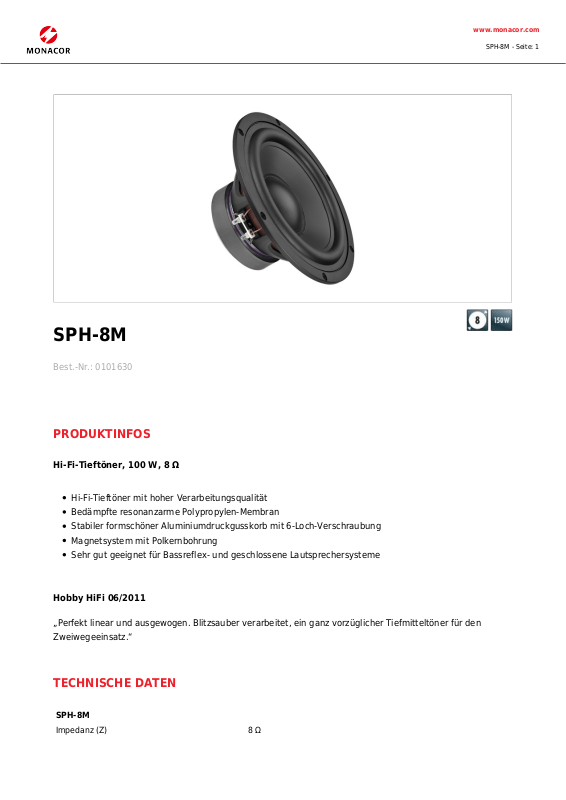

SPH-8M - Seite: 1
SPH-8M
Best.-Nr.: 0101630
PRODUKTINFOS
Hi-Fi-Tieftöner, 100 W, 8 Ω
Hi-Fi-Tieftöner mit hoher Verarbeitungsqualität
Bedämpfte resonanzarme Polypropylen-Membran
Stabiler formschöner Aluminiumdruckgusskorb mit 6-Loch-Verschraubung
Magnetsystem mit Polkernbohrung
Sehr gut geeignet für Bassreflex- und geschlossene Lautsprechersysteme
Hobby HiFi 06/2011
„Perfekt linear und ausgewogen. Blitzsauber verarbeitet, ein ganz vorzüglicher Tiefmitteltöner für den
Zweiwegeeinsatz.“
TECHNISCHE DATEN
SPH-8M
Impedanz (Z) 8 Ω
Page 2
SPH-8M
Frequenzbereich f3-2500 Hz
Resonanzfrequenz (fs) 35 Hz
Nennbelastbarkeit (RMS) 100 W
Musikbelastbarkeit (MAX) 150 W
Kennschalldruck 89 dB/W/m
Nachgiebigkeit (Cms) 0,71 mm/N
Bewegte Masse (Mms) 27 g
Mechanische Güte (Qms) 2,26
Elektrische Güte (Qes) 0,50
Gesamtgüte (Qts) 0,41
Äquivalentvolumen (Vas) 44 l
www.monacor.com
SPH-8M - Seite: 2
Gleichstromwiderst. (Re) 6,5 Ω
Kraftfaktor (BxL) 9,01 Tm
Schwingspulenind. (Le) 0,78 mH
Schwingspulendurchm. Ø 38 mm
Schwingspulenträger Aluminium
Lineare Auslenkung (X
Eff. Membranfläche (Sd)
MAX
)
± 4,5 mm
240 cm
2
Magnetgewicht 790 g
Magnetdurchmesser Ø 110 mm
Einbauöffnung Ø 180 mm
Einbautiefe 91 mm
Abmessungen Ø 222 mm x 97 mm
Außendurchmesser Ø 222 mm
Breite Ø 222 mm
Tiefe 97 mm
Farbe Schwarz
Zul. Einsatztemperatur 0-40 °C
Gewicht 2,2 kg
Verpackungseinheit 1
Lautsprechertyp 22 cm
Verpackungsmaße (B x H x L) 0,245 x 0,14 x 0,245 m
Bruttogewicht 2,52 kg
Nettogewicht 2,2 kg
