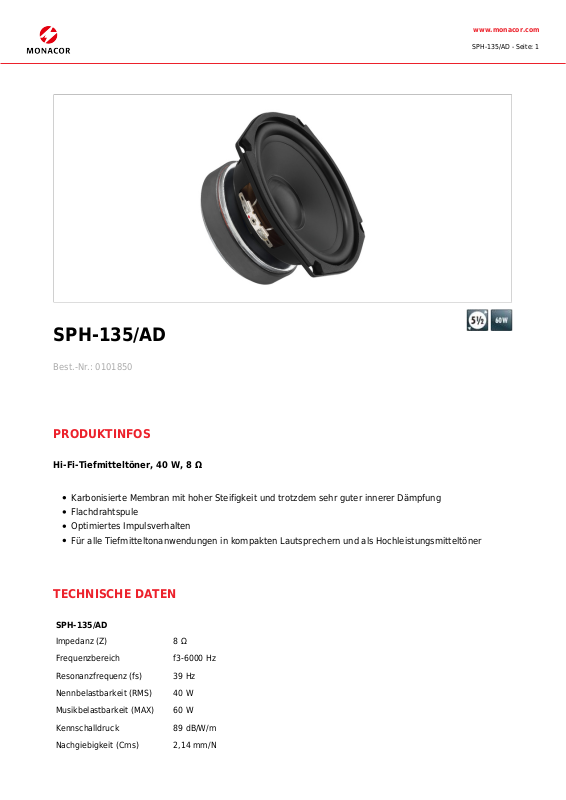

SPH-135/AD - Seite: 1
SPH-135/AD
Best.-Nr.: 0101850
PRODUKTINFOS
Hi-Fi-Tiefmitteltöner, 40 W, 8 Ω
Karbonisierte Membran mit hoher Steifigkeit und trotzdem sehr guter innerer Dämpfung
Flachdrahtspule
Optimiertes Impulsverhalten
Für alle Tiefmitteltonanwendungen in kompakten Lautsprechern und als Hochleistungsmitteltöner
TECHNISCHE DATEN
SPH-135/AD
Impedanz (Z) 8 Ω
Frequenzbereich f3-6000 Hz
Resonanzfrequenz (fs) 39 Hz
Nennbelastbarkeit (RMS) 40 W
Musikbelastbarkeit (MAX) 60 W
Kennschalldruck 89 dB/W/m
Nachgiebigkeit (Cms) 2,14 mm/N
Page 2
SPH-135/AD
Bewegte Masse (Mms) 7,8 g
Mechanische Güte (Qms) 3,40
Elektrische Güte (Qes) 0,42
Gesamtgüte (Qts) 0,37
Äquivalentvolumen (Vas) 26 l
Gleichstromwiderst. (Re) 5,5 Ω
Kraftfaktor (BxL) 5,00 Tm
Schwingspulenind. (Le) 0,47 mH
Schwingspulendurchm. Ø 25,5 mm
Schwingspulenträger Kapton
www.monacor.com
SPH-135/AD - Seite: 2
Lineare Auslenkung (X
Eff. Membranfläche (Sd)
MAX
)
± 1,75 mm
2
95 cm
Magnetgewicht 380 g
Magnetdurchmesser Ø 100 mm
Einbauöffnung Ø 121 mm
Einbautiefe 64 mm
Abmessungen 135 x 135 x 70 mm
Breite 135 mm
Höhe 135 mm
Tiefe 70 mm
Farbe Schwarz
Zul. Einsatztemperatur 0-40 °C
Gewicht 1,09 kg
Verpackungseinheit 1
Lautsprechertyp 5,5"
Verpackungsmaße (B x H x L) 0,135 x 0,085 x 0,135 m
Bruttogewicht 1,16 kg
Nettogewicht 1,09 kg
