MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
NOTICE DE MONTAGE
ISTRUZIONI PER IL MONTAGGIO
®
2,4-GHz-FUNKSYSTEM
ÜBERWACHUNGSKAMERA
2.4 GHz WIRELESS TRANSMISSION SYSTEM
SURVEILLANCE CAMERA

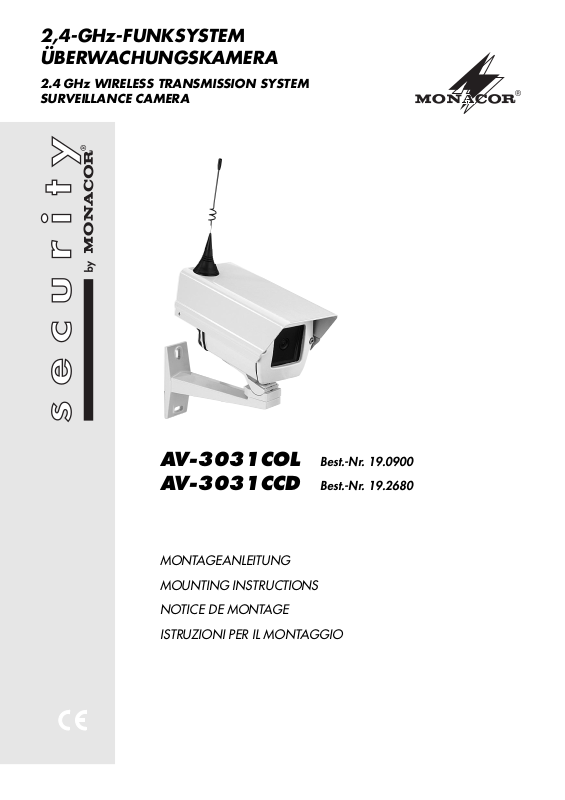

AV-3031COL Best.-Nr. 19.0900
AV-3031CCD Best.-Nr. 19.2680
Page 2
Page 3
3
DEUTSCH
Bevor Sie einschalten …
Wir wünschen Ihnen viel Spaß mit Ihrem neuen
Gerät von MONACOR. Bitte lesen Sie diese
Bedienungsanleitung vor dem Betrieb gründlich
durch. Nur so lernen Sie alle Funktionsmöglichkeiten kennen, vermeiden Fehlbedienungen
und schützen sich und Ihr Gerät vor eventuellen
Schäden durch unsachgemäßen Gebrauch.
Heben Sie die Anleitung für ein späteres Nachlesen auf.
Der deutsche Text beginnt auf der Seite 6.
Before switching on …
We wish you much pleasure with your new
MONACOR unit. Please read these operating
instructions carefully prior to operating the unit.
Thus, you will get to know all functions of the
unit, operating errors will be prevented, and
yourself and the unit will be protected against
any damage caused by improper use. Please
keep the operating instructions for later use.
The English text starts on page 8.
ENGLISH
Avant toute installation …
Nous vous souhaitons beaucoup de plaisir à utiliser cet appareil MONACOR. Lisez ce mode
d'emploi entièrement avant toute utilisation.
Uniquement ainsi, vous pourrez apprendre l’ensemble des possibilités de fonctionnement de
l’appareil, éviter toute manipulation erronée et
vous protéger, ainsi que l’appareil, de dommages éventuels engendrés par une utilisation
inadaptée. Conservez la notice pour pouvoir
vous y reporter ultérieurement.
La version française se trouve page 10.
FRANÇAIS
Prima di accendere …
Vi auguriamo buon divertimento con il vostro
nuovo apparecchio di MONACOR. Leggete
attentamente le istruzioni prima di mettere in
funzione l'apparecchio. Solo così potete conoscere tutte le funzionalità, evitare comandi
sbagliati e proteggere voi stessi e l'apparecchio
da eventuali danni in seguito ad un uso improprio. Conservate le istruzioni per poterle consultare anche in futuro.
Il testo italiano inizia a pagina 12.
ITALIANO
Page 4
4
Page 5
5
12V
1234
5678
➀
➁
2x
2x
2x
Page 6
Bitte klappen Sie die Seite 5 heraus. Sie sehen
dann immer die beschriebenen Einzelelemente.
1 Übersicht der Einzelelemente
1 Feststellschraube für das Gelenk der Wandhalte-
rung
2 Wandhalterung
3 Sendeantenne
4 Kleinspannungskupplung zum Anschluss der
Betriebsspannung von 12 V ;
ein Kleinspannungsstecker 5,5/ 2,5 mm (Außen-/
Innendurchmesser) wird benötigt;
Innenkontakt = Pluspol
5 Sonnendach
6 DIP-Schalter zum Einstellen des Sendekanals
7 Dichtungsringe
8 Gehäusedeckel
2 Hinweise für den sicheren Gebrauch
Die Kamera entspricht allen erforderlichen Richtlinien
der EU und ist deshalb mit gekennzeichnet.
●
Betreiben Sie die Kamera nicht in Bereichen mit
extremen Temperaturen (zulässiger Einsatztemperaturbereich
-
10 °C bis +55 °C).
●
Verwenden Sie für die Reinigung des Gehäuses
keine scharfen Reinigungsmittel oder Chemikalien.
●
Wird die Kamera zweckentfremdet, nicht richtig
angeschlossen, falsch bedient oder nicht fachgerecht repariert, kann keine Garantie für die Kamera
und keine Haftung für daraus resultierende Sachoder Personenschäden übernommen werden.
3 Einsatzmöglichkeiten
Die Funkkameras AV-3031COL (Farbkamera) und
AV-3031CCD (Schwarzweißkamera) dienen in Verbindung mit einem 2,4-GHz-Empfänger der Serie
„AV-...“ von MONACOR und einem Monitor zur drahtlosen Video-Überwachung. Die Übertragungsreichweite hängt stark von den örtlichen Gegebenheiten
und dem verwendeten Empfänger ab. Bei Sichtverbindung zwischen Kamera und Empfänger kann sie
bis zu 500 m betragen. Sie reduziert sich aber durch
Wände und Decken in Gebäuden je nach deren
Beschaffenheit auf ca. 50 m. Durch die Verwendung
einer gewinnbringenden Antenne am Empfänger
kann die Reichweite jedoch um ein Mehrfaches
erhöht werden.
Die Kamera ist in einem wetterfesten Schutzgehäuse untergebracht und deshalb besonders für
den Außenbereich geeignet (Gehäuseschutzklasse
IP 65).
3.1 Konformität und Zulassung
Hiermit erklärt MONACOR INTERNATIONAL, dass
sich die Funkkameras AV-3031CCD und AV-3031COL
in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Betimmungen der Richtlinie 1995/ 5/ EG befinden.
Die Konformitätserklärung kann im Internet über
die Homepage von MONACOR INTERNATIONAL
(www.monacor.com) abgerufen werden.
Die Funkkameras sind für den Betrieb in den
EU- und EFTA-Staaten allgemein zugelassen und
anmelde- und gebührenfrei.
4 Inbetriebnahme
4.1 Einstellung des Sendekanals
Die Funkübertragung erfolgt im 2,4-GHz-Bereich, der
für diese Kameraserie in fünf Kanäle mit einem Abstand
von 14 MHz aufgeteilt wurde. Maximal können gleichzeitig drei Kanäle benutzt werden (Kanal 1, 3 und 5),
weil zwei direkt nebeneinander liegende Kanäle sich
stören. Bei zwei benötigten Kanälen gibt es mehrere
Kombinationsmöglichkeiten:
Kanal 1 mit Kanal 3, 4 oder 5
Kanal 2 mit Kanal 4 oder 5
Kanal 3 mit Kanal 5
Die Kamera ist ab Werk auf Kanal 1 (2,4145 GHz)
eingestellt. Bei Bedarf kann die Kanaleinstellung
geändert werden. Dazu zuerst das Sonnendach (5)
abnehmen.
Vorsicht: Das Antennenkabel nicht abreißen! Den
Gehäusedeckel (8) auf der Rückseite abschrauben
(vier Schrauben). Den Deckel mit dem Montageschlitten vorsichtig herausziehen (Abb. 2), sodass keine
Leitungen abreißen. Mit den DIP-Schaltern (6) auf
dem Sendemodul den Kanal einstellen:

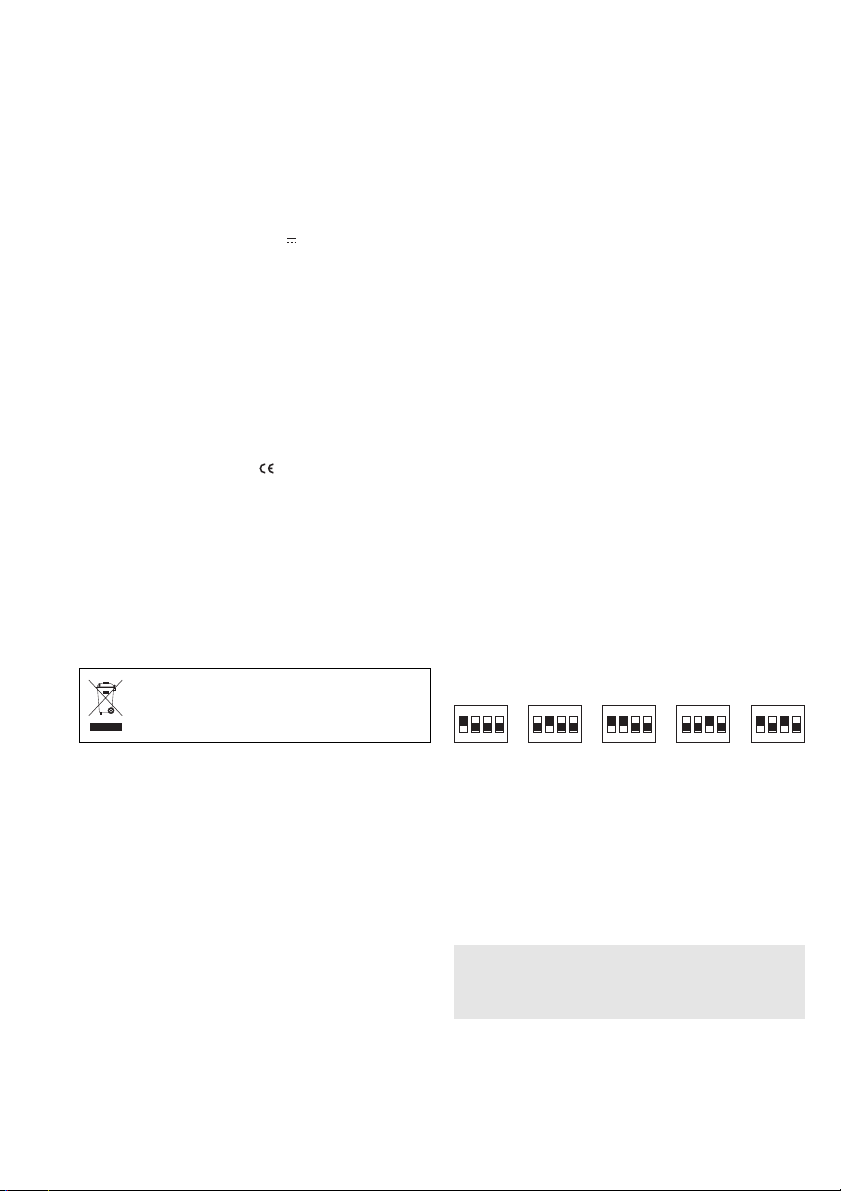

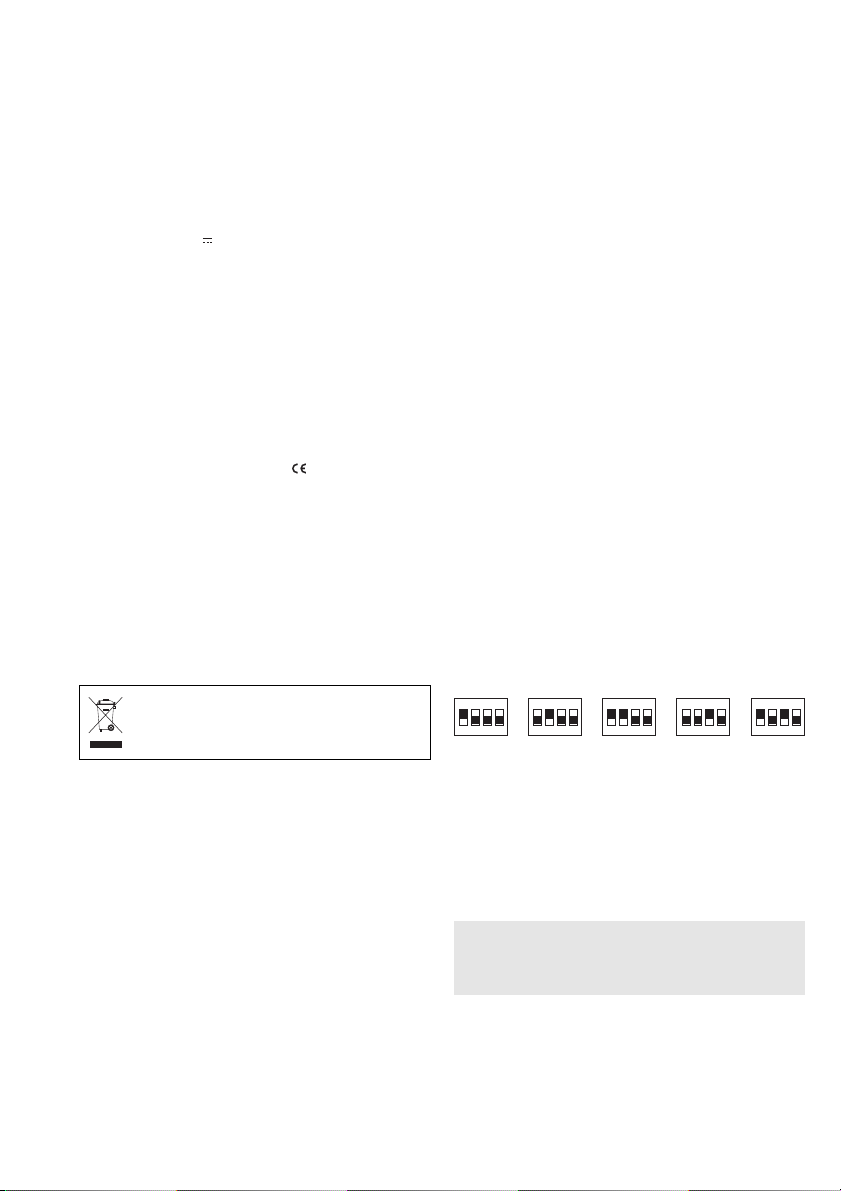

Kanal 1 Kanal 2 Kanal 3 Kanal 4 Kanal 5
Bei dem Zusammenschrauben darauf achten, dass
alle Dichtungen richtig sitzen, damit das Schutzgehäuse wieder wetterfest ist. Die beiden Dichtungsringe (7) gehen sehr leicht verloren.
4.2 Sendeantenne
Die beiliegende Rundstrahlantenne (3) in die Gewindebuchse des Kameraschutzgehäuses einschrauben
(siehe Abb. 1).
WICHTIG
Aus zulassungsrechtlichen Gründen nur die beiliegende Antenne verwenden. Beim Anschluss einer
anderen Antenne erlischt die Zulassung!
Soll die Kamera endgültig aus dem Betrieb
genommen werden, übergeben Sie sie zur
umweltgerechten Entsorgung einem örtlichen
Recyclingbetrieb.
6
DEUTSCH
ON
1 2 3 4
1 2 3 4ON1 2 3 4ON1 2 3 4ON1 2 3 4
ON
Page 7
4.3 Platzierung von Kamera und Empfänger
Erfahrungen aus der Praxis haben gezeigt, dass ein
optimaler Empfang bei einer Aufstellung in einer
Höhe von mindestens 1,5 m bis 2 m über dem Boden
erreicht wird. Vor der endgültigen Montage sollte ein
Probebetrieb erfolgen, da bereits durch Verschieben
der Geräte um nur einige Zentimeter sich die Übertragungsqualität erheblich ändern kann.
Die beiliegende Kamerahalterung (2) an geeigneter Stelle montieren und darauf die Kamera festschrauben (siehe Abb. 1). Nach der Inbetriebnahme
die Kamera genau auf den Überwachungsbereich
ausrichten. Dazu die Feststellschraube (1) lösen und
nach dem Ausrichten wieder festziehen.
4.4 Stromversorgung
Zur Stromversorgung wird ein stabilisiertes Netzgerät
mit einer Ausgangsspannung von 12V und folgendem Dauerausgangsstrom benötigt:
AV-3031CCD: 300mA
AV-3031COL: 400 mA
Aus dem Sortiment von MONACOR können folgende
Geräte empfohlen werden:
PS-500ST für den Innenbereich oder
PS-12WP für den Außenbereich.
1) Bei Netzgeräten mit variabler Ausgangsspannung
diese auf 12 V einstellen.
2) Das Netzgerät über einen Kleinspannungsstecker
5,5/ 2,5 mm (Außen-/Innendurchmesser) an die
Kupplung (4) anschließen. Dabei unbedingt die
Polung beachten: den Pluspol an den Innenkon-
takt des Steckers anlegen.
3) Das Netzgerät an eine Steckdose (230 V~/50 Hz)
anschließen und ggf. einschalten. Die Kamera ist
damit eingeschaltet.
5Technische Daten
Sendefrequenz: . . . . . . . Kanal 1 2,4145 GHz
Kanal 2 2,4285 GHz
Kanal 3 2,4425 GHz
Kanal 4 2,4565 GHz
Kanal 5 2,4705 GHz
Sendeleistung: . . . . . . . . 10 mW (EIRP)
Antenne: . . . . . . . . . . . . . Rundstrahlantenne
Reichweite
im freien Gelände: . . . bis 500 m
in Gebäuden: . . . . . . . bis 50 m
Videosignal
Videonorm: . . . . . . . . . CCIR
Farbnorm: . . . . . . . . . . PAL (nur AV-3031COL)
Bandbreite: . . . . . . . . . 50 Hz – 5 MHz
Stromversorgung
Betriebsspannung: . . . 12 V
Stromaufnahme
AV-3031CCD: . . . . . . 300 mA
AV-3031COL: . . . . . . 400 mA
Gehäuseschutzklasse: . . IP 65
Einsatztemperatur: . . . . .
-
10 °C bis +55 °C
Abmessungen
ohne Antenne: . . . . . . . . 93 x 93 x 195 mm
Gewicht: . . . . . . . . . . . . . 1000 g
Änderungen vorbehalten.
Wichtig! Die Anschlusskupplung (4) ist nicht wetterfest. Bei einem Außenanschluss muss sie entsprechend geschützt werden.
7
DEUTSCH
Diese Bedienungsanleitung ist urheberrechtlich für MONACOR®INTERNATIONAL GmbH & Co. KG
geschützt. Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.
Page 8
8
Please unfold page 5. Then you can always see
the operating elements and connections described.
1 Individual Operating Elements
1 Locking screw for the joint of the wall bracket
2 Wall bracket
3 Transmitting antenna
4 Low-voltage inline jack for connecting the 12 V
operating voltage;
a low-voltage plug 5.5/ 2.5 mm (outside/inside
diameter) is required;
inner contact = positive pole
5 Sunshield
6 DIP switches for adjusting the transmission chan-
nel
7 Sealing rings
8 Housing cover
2 Safety Notes
The camera corresponds to all required directives of
the EU and is therefore marked with .
●
Do not operate the camera in areas of extreme
temperatures (admissible ambient temperature
range
-
10 °C to +55 °C).
●
For cleaning the housing never use aggressive
detergents or chemicals.
●
No guarantee claims for the camera and no liability
for any resulting personal damage or material
damage will be accepted if the camera is used for
other purposes than originally intended, if it is not
correctly connected, operated, or not repaired in an
expert way.
3 Applications
In combination with a 2.4 GHz receiver of the
AV-... series from MONACOR and a monitor, the wireless cameras AV-3031COL (colour camera) and
AV-3031CCD (black-and-white camera) serve for wireless video surveillance. The transmission range largely depends on the local conditions and the receiver
used. Without any obstacles between the camera and
the receiver, the maximum range may be 500m. In
buildings, however, it is reduced to approx. 50m by
walls and ceilings, depending on their condition. The
range can be increased several times over, however,
by using an antenna with gain on the receiver.
The camera is placed in a weatherproof housing
and is thus ideally suited for outdoor applications
(protection class of housing IP 65).
3.1 Conformity and Approval
Herewith, MONACOR INTERNATIONAL declare that
the wireless cameras AV-3031CCD and AV-3031COL
are in accordance with the basic requirements
and the other relevant regulations of the directive
1995/ 5 /EC. The declaration of conformity can be
found in the Internet via the MONACOR INTERNATIONAL home page (www.monacor.com).
The wireless cameras are licence-free and
generally approved for operation in EU and EFTA
countries.
4 Operation
4.1 Adjusting the transmission channel
The wireless transmission is made in the 2.4 GHz
range which has been divided into five channels with
a distance of 14 MHz for this camera series. As a
maximum, three channels can be used simultaneously (channels 1, 3, and 5) as two adjacent channels will interfere with each other. If two channels are
required, several combinations are possible:
channel 1 with channel 3, 4, or 5
channel 2 with channel 4 or 5
channel 3 with channel 5
The camera is factory-set to channel 1 (2.4145 GHz).
If required, the channel adjustment can be modified.
For this purpose, remove the sunshield (5) first.
Caution: Do not tear off the antenna cable! Unscrew
the housing cover (8) on the rear side (four screws).
Carefully pull out the cover with the mounting slide
(fig. 2) without tearing off any leads. Adjust the channel on the transmitting module by means of the DIP
switches (6):

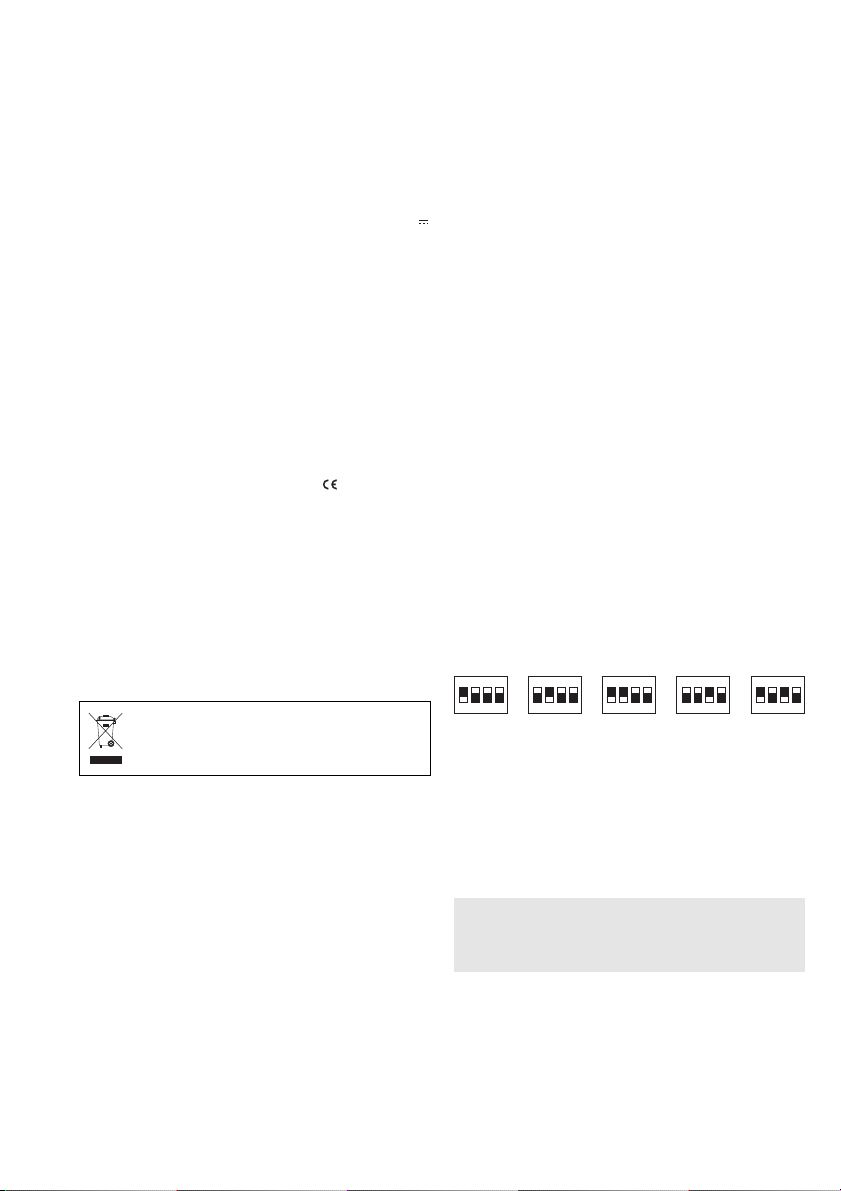

Channel 1 Channel 2 Channel 3 Channel 4 Channel 5
When assembling, ensure a tight fit of all sealings to
make the housing weatherproof again. The two sealing rings (7) will easily get lost.
4.2 Transmitting antenna
Screw the supplied omnidirectional antenna (3) into
the threaded jack of the weatherproof camera housing (see fig. 1).
IMPORTANT
For reasons of approval only use the supplied
antenna. If another antenna is connected, the approval will expire!
If the camera is to be put out of operation
definitively, take it to a local recycling plant
for a disposal which is not harmful to the
environment.
ENGLISH
ON
1 2 3 4
1 2 3 4ON1 2 3 4ON1 2 3 4ON1 2 3 4
ON
Page 9
4.3 Placing the camera and the receiver
Practical experience has shown that an optimum reception is achieved when placing the units at a minimum height of 1.5 to 2 m above the ground. Prior to
final mounting, a trial run is recommended as the
transmission quality may substantially change when
displacing the units by a few centimetres only.
Mount the supplied camera bracket (2) at a suitable location and screw on the camera (see fig. 1).
After setting the camera into operation, precisely
adjust it to the area to be monitored. For this purpose,
release the locking screw (1) and retighten it after
adjusting.
4.4 Power supply
For power supply, a regulated power supply unit with
an output voltage of 12 V and the following constant
output current is required:
AV-3031CCD: 300 mA
AV-3031COL: 400 mA
From the MONACOR range, the following units are
recommended:
PS-500ST for indoor use or
PS-12WP for outdoor use
1) In case of power supply units with variable output
voltage, set the voltage to 12 V.
2) Connect the power supply unit to the inline jack (4)
by means of a low-voltage plug 5.5/ 2.5 mm (out-
side/ inside diameter). Always observe the correct
polarity: The positive pole must be at the inner
contact of the plug.
3) Connect the power supply unit to a mains socket
(230 V~ /50 Hz) and switch it on, if required. Thus,
the camera is switched on.
5 Specifications
Transmission frequency: channel 1 2.4145 GHz
channel 2 2.4285 GHz
channel 3 2.4425 GHz
channel 4 2.4565 GHz
channel 5 2.4705 GHz
Transmitting power: . . . . 10 mW (EIRP)
Antenna: . . . . . . . . . . . . . omnidirectional antenna
Range
in the open: . . . . . . . . up to 500 m
in buildings: . . . . . . . . up to 50 m
Video signal
Video standard: . . . . . CCIR
Colour standard: . . . . . PAL (AV-3031COL only)
Bandwidth: . . . . . . . . . 50 Hz – 5MHz
Power supply
Operating voltage: . . . 12 V
Power consumption
AV-3031CCD: . . . . . . 300 mA
AV-3031COL: . . . . . . 400 mA
Protection class
of housing: . . . . . . . . . . . IP 65
Ambient temperature: . . .
-
10 °C to +55 °C
Dimensions without
antenna: . . . . . . . . . . . . . 93 x 93 x 195 mm
Weight: . . . . . . . . . . . . . . 1000 g
Subject to technical modification.
Important! The inline jack (4) is not weatherproof. In case of outdoor connection, protect it
accordingly.
9
ENGLISH
All rights reserved by MONACOR ®INTERNATIONAL GmbH & Co. KG. No part of this instruction manual may
be reproduced in any form or by any means for any commercial use.
Page 10
Ouvrez le présent livret page 5 de manière à
visualiser les éléments et branchements.
1 Détails des éléments
1 Vis de réglage pour l’articulation du support mural
2 Support mural
3 Antenne émettrice
4 Prise basse tension pour brancher la tension de
fonctionnement de 12 V ;
un adaptateur 5,5/ 2,5 mm (diamètre extérieur/intérieur) est nécessaire ;
contact intérieur = pôle plus
5 Pare-soleil
6 Interrupteurs DIP pour régler le canal d’émission
7 Anneaux d’étanchéité
8 Couvercle du boîtier
2 Conseils d’utilisation et de sécurité
La caméra répond à toutes les directives nécessaires
de l’Union Européenne et porte donc le symbole .
●
Ne faites pas fonctionner la caméra dans des
zones soumises à des températures extrêmes
(plage de température de fonctionnement autorisée :
-
10 °C à +55 °C).
●
Pour le nettoyage du boîtier, n’utilisez pas de produits chimiques ou de détergents.
●
Nous déclinons toute responsabilité en cas de
dommages matériels ou corporels résultants si la
caméra est utilisée dans un but autre que celui pour
lequel elle a été conçue, si elle n’est pas correctement branchée, utilisée ou pas réparée par une
personne habilitée, en outre, la garantie deviendrait
caduque.
3 Possibilités d’utilisation
Combinées à un récepteur 2,4 GHz de la série
“AV-…” de MONACOR et à un moniteur, les caméras
sans fil AV-3031COL(caméra couleur) et AV-3031CCD
(caméra noir et blanc) servent pour une surveillance
vidéo sans fil. La portée de transmission dépend grandement de la configuration des lieux d’utilisation et du
récepteur utilisé. Elle peut aller jusqu’à 500 m lorsqu’il
n’y a pas d’obstacle entre la caméra et le récepteur.
Elle est réduite à 50 m dans des bâtiments selon la
composition des murs et plafonds. Si on utilise une
antenne avec gain sur le récepteur, la portée peut être
plusieurs fois augmentée.
La caméra est positionnée dans un boîtier de protection résistant aux intempéries et est donc spécialement adaptée à une utilisation en extérieur
(classe de protection du boîtier IP 65).
3.1 Conformité et autorisation
Par la présente, MONACOR INTERNATIONAL déclare que les caméras sans fil AV-3031CCD et
AV-3031COL se trouvent en conformité avec les exigences fondamentales et les autres réglementations
inhérentes à la directive 1995/ 5/CEE. Le certificat de
conformité peut être appelé via la page d’accueil
du site internet de MONACOR INTERNATIONAL
(www.monacor.com).
Les caméras sans fil sont autorisés pour un fonc-
tionnement dans les pays de l’Union Européenne et
de l’A.E.L.E et ne nécessitent pas de déclaration.
4 Fonctionnement
4.1 Réglage du canal d’émission
La transmission sans fil s’effectue dans la plage
2,4 GHz, divisée, pour cette gamme de caméras, en
cinq canaux avec un intervalle de 14 MHz. On peut
utiliser simultanément, au plus, 3 canaux (canal 1, 3
et 5), car deux canaux immédiatement consécutifs
interfèrent l’un avec l’autre. Il existe plusieurs possibilités de combinaisons si on a besoin de deux canaux :
Canal 1 avec canal 3, 4 ou 5
Canal 2 avec canal 4 ou 5
Canal 3 avec canal 5
La caméra est réglée en usine sur canal 1 (2,4145 GHz).
Si besoin, le réglage des canaux peut être modifié.
Pour ce faire, retirez le pare-soleil (5).
Attention : N’arrachez pas le câble d’antenne ! Dévissez le couvercle du boîtier (8) sur la face arrière
(quatre vis). Retirez avec précaution le couvercle
avec la glissière de montage (schéma 2) de telle sorte
qu’aucun câble ne soit arraché. Réglez le canal sur le
module émetteur avec les interrupteurs DIP (6) :

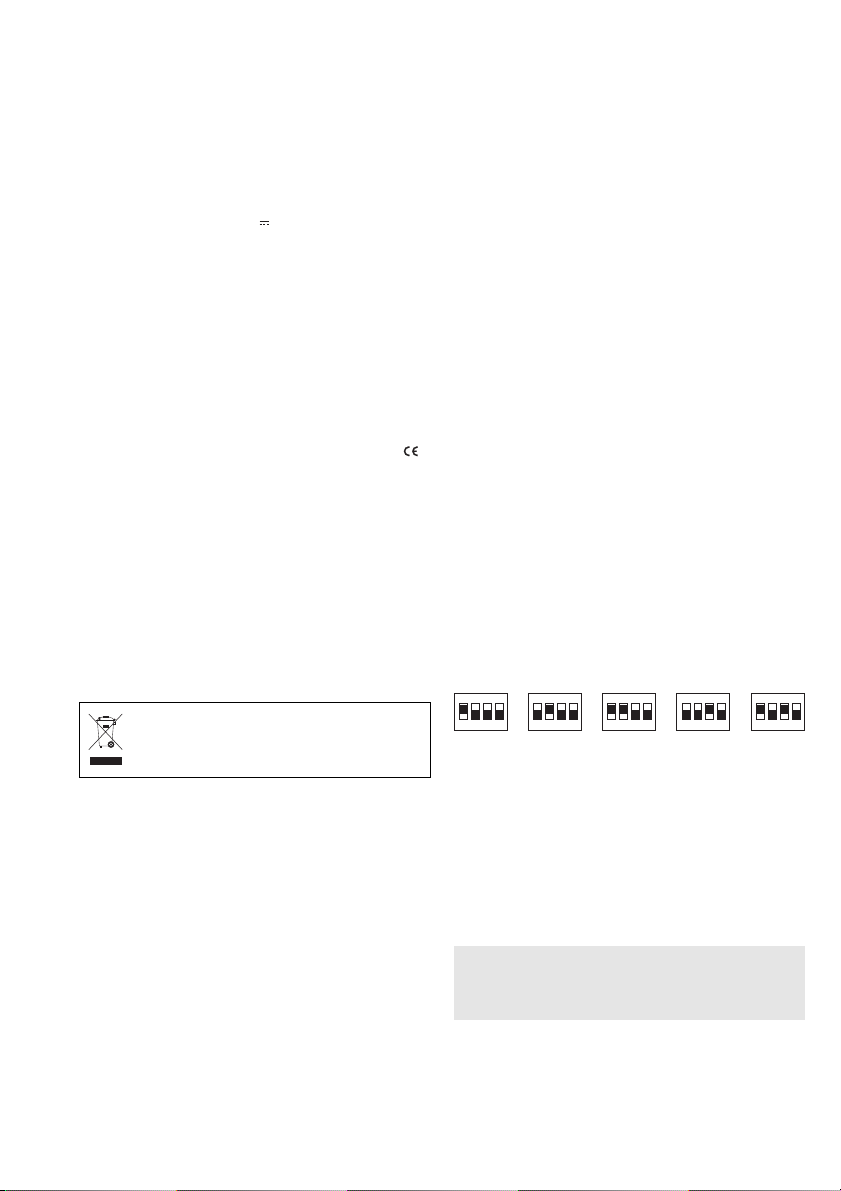

Canel 1 Canel 2 Canel 3 Canel 4 Canel 5
Lorsque vous revissez les différents éléments, veillez
à ce que touts les joints d’étanchéité soient bien à
leur place pour garantir l’étanchéité du boîtier de protection. On perd très facilement les deux anneaux
d’étanchéité (7).
4.2 Antenne émettrice
Vissez l’antenne omnidirectionnelle (3) livrée dans la
prise filetée du boîtier de protection de la caméra.
(voir schéma 1).
IMPORTANT
Utilisez uniquement l’antenne livrée pour respecter
les directives. Si vous branchez une autre antenne,
l’appareil perd son autorisation.
Lorsque la caméra est définitivement retirée
du service, vous devez la déposer dans une
usine de recyclage adaptée pour contribuer
à son élimination non polluante.
10
FRANÇAIS
ON
1 2 3 4
1 2 3 4ON1 2 3 4ON1 2 3 4ON1 2 3 4
ON
Page 11
4.3 Placement de la caméra et du récepteur
L’expérience montre que la réception est optimale
pour un positionnement des appareils à une hauteur
de 1,5 m à 2 m au moins au-dessus du sol. Avant le
montage définitif, il est conseillé d’effectuer un test
car un déplacement de la caméra et du récepteur de
quelques centimètres uniquement peut modifier considérablement la qualité de transmission.
Montez le support de caméra livré (2) dans un
endroit approprié et vissez la caméra dessus (voir
schéma 1). Après la mise en fonction, orientez avec
précision la caméra sur la zone à surveiller. Pour ce
faire, desserrez la vis de réglage (1) et une fois le
réglage effectué, revissez.
4.4 Alimentation
Pour l’alimentation, un bloc secteur stabilisé avec une
tension de sortie de 12 V et un courant de sortie
permanent suivant est nécessaire:
AV-3031CCD : 300 mA
AV-3031COL : 400 mA
Dans la gamme MONACOR, on peut recommander
les appareils suivants :
PS-500ST pour l’intérieur ou
PS-12WP pour l’extérieur
1) Dans le cas de bloc secteur avec une tension de
sortie variable, réglez-la sur 12 V.
2) Reliez le bloc secteur via un adaptateur 5,5 /
2,5 mm (diamètre extérieur/intérieur) à la prise (4).
Veillez à respecter la polarité : le pôle plus est au
contact intérieur de la fiche.
3) Reliez le bloc secteur à une prise (230 V~/50 Hz)
et allumez-le, si besoin. La caméra est alors
allumée.
5 Caractéristiques techniques
Fréquences émission : . . canal 1 2,4145 GHz
canal 2 2,4285 GHz
canal 3 2,4425 GHz
canal 4 2,4565 GHz
canal 5 2,4705 GHz
Puissance émission : . . . 10 mW (EIRP)
Antenne : . . . . . . . . . . . . antenne omnidirectionnelle
Portée
à l’air libre : . . . . . . . . . jusqu‘à 500 m
en intérieur : . . . . . . . . jusqu‘à 50 m
Signal vidéo
Norme vidéo : . . . . . . . CCIR
Norme couleur : . . . . . PAL
(uniquement AV-3031COL)
Largeur de bande : . . . 50 Hz – 5MHz
Alimentation
Tension fonc. : . . . . . . 12 V
Consommation
AV-3031CCD : . . . . . 300 mA
AV-3031COL : . . . . . . 400 mA
Classe protection
du boîtier : . . . . . . . . . . . IP 65
Température fonc. : . . . .
-
10 °C à +55 °C
Dimensions sans
antenne : . . . . . . . . . . . . 93 x 93 x 195 mm
Poids : . . . . . . . . . . . . . . 1000 g
Tout droit de modification réservé.
Important ! La prise de connexion (4) n’est pas
étanche aux intempéries. Pour un branchement
en extérieur, elle doit être protégée en conséquence.
11
FRANÇAIS
Notice d’utilisation protégée par le copyright de MONACOR®INTERNATIONAL GmbH & Co. KG. Toute reproduction même partielle à des fins commerciales est interdite.
Page 12
Vi preghiamo di aprire completamente la pagina 5.
Così vedrete sempre i singoli elementi descritti.
1 Panoramica dei singoli elementi
1 Vite di bloccaggio per lo snodo del supporto a
parete
2 Supporto a parete
3 Antenna di trasmissione
4 Presa per alimentazione DC per la tensione d’e-
sercizio di 12 V ;
è richiesto uno spinotto per alimentazione DC 5,5/
2,5 mm (diametro esterno /interno);
contatto interno = polo positivo
5 Parasole
6 DIP-switch per impostare il canale di trasmissione
7 Guarnizioni
8 Coperchio del contenitore
2Avvertenze di sicurezza
La telecamera è conforme a tutte le direttive richieste
dell’UE e pertanto porta la sigla .
●
Non usare la telecamera in ambienti con temperature estreme (temperature ammesse da
-
10 °C a
+55 °C).
●
Per la pulizia del contenitore non usare detersivi
aggressivi o prodotti chimici.
●
Nel caso d’uso improprio, di collegamenti sbagliati,
d’impiego scorretto o di riparazione non a regola
d’arte della telecamera, non si assume nessuna
responsabilità per eventuali danni consequenziali a
persone o a cose e non si assume nessuna garanzia per lo strumento.
3 Possibilità d’impiego
Le telecamere wireless AV-3031COL (a colori) e
AV-3031CCD (in b/n), insieme ad un ricevitore di
2,4 GHz della serie “AV-...” di MONACOR e con
un monitor servono per la video sorveglianza senza
fili. La portata di trasmissione dipende fortemente
dalle condizioni locali e dal ricevitore usato. Nel caso
di assenza di ostacoli fra telecamera e ricevitore si
può arrivare fino a 500 m. Pareti e soffitti negli edifici
la riducono a 50 m ca. a seconda delle loro caratteristiche. Tuttavia, usando sul ricevitore un’antenna
con guadagno, la portata può essere aumentata più
volte.
La telecamera è sistemata in un contenitore resistente alle intemperie ed è adatta in particolar modo
per l’impiego all’esterno (protezione del contenitore
IP 65).
3.1
Conformità e omologazione
Con la presente, la MONACOR INTERNATIONAL
dichiara che le telecamere wireless AV-3031CCD e
AV-3031COL sono conforme ai requisiti fondamentali
ed alle altre prescrizioni in materia della direttiva
1995/ 5 /CE. La dichiarazione di conformità può
essere scaricata dal sito di MONACOR INTERNATIONAL (www.monacor.de).
Le telecamere wireless sono omologati general-
mente per l'uso negli stati dell’UE ed dell’EFTAe non
richiedono nessuna registrazione.
4 Messa in funzione
4.1 Impostazione del canale di trasmissione
La trasmissione senza fili avviene nel settore 2,4 GHz
che per la presente serie è stato suddiviso in cinque
canali a distanza di 14 MHz. Si possono utilizzare
contemporaneamente fino a 3 canali (canali 1, 3 e 5),
perché fra 2 canali a diretta vicinanza si creerebbero
delle interferenze. Se sono richiesti solo due canali,
esistono più possibilità di combinazione:
canale 1 con canale 3, 4 o 5
canale 2 con canale 4 o 5
canale 3 con canale 5
La telecamera presenta dalla fabrica il canale 1
(2,4145 GHz). Se necessario, l’impostazione dei
canali può essere modificata. Per fare ciò togliere
prima il parasole (5).
Attenzione: Non strappare il cavo dell’antenna! Svitare il coperchio (8) sul retro del contenitore (quattro
viti). Sfilare delicatamente il coperchio insieme alla
slitta di montaggio (fig. 2), in modo da non strappare
dei fili. Con i DIP-switch (6) sul modulo di trasmissione si può impostare il canale:
canale 1 canale 2 canale 3 canale 4 canale 5
Durante il riassemblaggio fare attenzione alla tenuta
corretta di tutte le guarnizioni perché il contenitore
rimanga resistente alle intemperie. Le due guarnizioni
(7) si perdono molto facilmente.
4.2 Antenna di trasmissione
Avvitare l’antenna onnidirezionale (3) in dotazione
nella filettatura del contenitore (vedi fig. 1).
IMPORTANTE
Per motivi di omologazione si deve usare solo l’antenna in dotazione. Collegando un’altra antenna,
l’omologazione non sarà più valida!
Se si desidera eliminare la telecamera definitivamente, consegnarla per lo smaltimento
ad un’istituzione locale per il riciclaggio.
12
ITALIANO
ON
1 2 3 4
1 2 3 4ON1 2 3 4ON1 2 3 4ON1 2 3 4
ON
Page 13
4.3 Posizionamento della telecamera e del
ricevitore
L’esperienza pratica ha dimostrato che si ottiene una
ricezione ottimale posizionando gli apparecchi ad
un’altezza di non meno di 1,5 m a 2 m dal pavimento.
Prima del montaggio definitivo conviene fare delle
prove, perché uno spostamento degli apparecchi di
pochi centimetri può modificare notevolmente la qualità di trasmissione.
Montare il supporto in dotazione della telecamera
(2) in un posto adatto e avvitare su di esso la telecamera (vedi fig. 1). Dopo la messa in funzione orientare la telecamera esattamente sulla zona da sorvegliare. Per fare ciò allentare la vite di bloccaggio (1) e
stringerla di nuovo al termine dell’orientamento.
4.4 Alimentazione
Per l’alimentazione è richiesto un alimentatore stabilizzato con tensione d’uscita di 12 V e con la seguente
corrente permanente all’uscita:
AV-3031CCD: 300mA
AV-3031COL: 400 mA
Dal programma di MONACOR si possono consigliare
i seguenti apparecchi:
PS-500ST per interni oppure
PS-12WP per l’esterno.
1) Nel caso di alimentatori con tensione d’uscita
variabile, impostare 12 V.
2) Collegare l’alimentatore con la presa (4) per
mezzo di uno spinotto per alimentazione DC 5,5/
2,5 mm (diametro esterno /interno) rispettando as-
solutamente la corretta polarità: portare il positivo
sul contatto interno dello spinotto.
3) Collegare l’alimentatore con una presa di rete
(230 V~/50 Hz) e accenderlo eventualmente. Così,
anche la telecamera è accesa.
5 Dati tecnici
Frequenza di
trasmissione: . . . . . . . . . canale 1 2,4145 GHz
canale 2 2,4285 GHz
canale 3 2,4425 GHz
canale 4 2,4565 GHz
canale 5 2,4705 GHz
Potenza di trasmissione: . 10 mW (EIRP)
Antenna: . . . . . . . . . . . . . onnidirezionale
Portata
all’aperto: . . . . . . . . . . fino a 500 m
in edifici: . . . . . . . . . . . fino a 50 m
Segnale video
Norma video: . . . . . . . CCIR
Norma colore: . . . . . . . PAL (solo AV-3031COL)
Larghezza di banda: . . 50 Hz –5 MHz
Alimentazione
Tensione d’esercizio: . 12 V
Assorbimento
AV-3031CCD: . . . . . . 300 mA
AV-3031COL: . . . . . . 400 mA
Protezione contenitore: . IP 65
Temperatura d’esercizio: .
-
10 °C a +55 °C
Dimensioni
senza antenna: . . . . . . . . 93 x 93 x 195 mm
Peso: . . . . . . . . . . . . . . . 1000 g
Con riserva di modifiche tecniche.
Importante! La presa di collegamento (4) non è
resistente alle intemperie. Nel caso di collegamento all’esterno occorre provvedere alla sua
protezione.
13
ITALIANO
La MONACOR®INTERNATIONAL GmbH & Co. KG si riserva ogni diritto di elaborazione in qualsiasi forma
delle presenti istruzioni per l’uso. La riproduzione – anche parziale – per propri scopi commerciali è vietata.
Page 14
Copyright©by MONACOR INTERNATIONAL GmbH & Co. KG, Bremen, Germany. All rights reserved. A-0416.98.04.03.2007
®
Loading...
