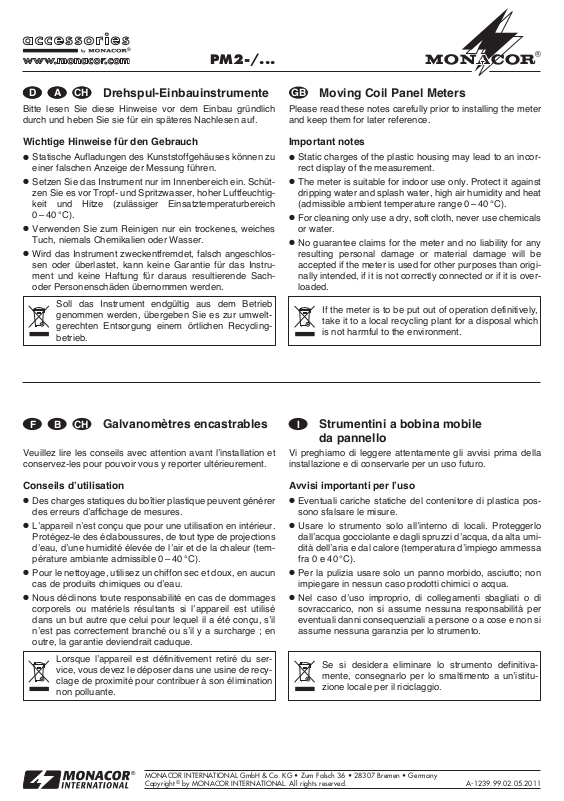

Galvanomètres encastrables
Veuillez lire les conseils avec attention avant lʼinstallation et
conservez-les pour pouvoir vous y reporter ultérieurement.
Conseils dʼutilisation
G
Des charges statiques du boîtier plastique peuvent générer
des erreurs dʼaffichage de mesures.
G
Lʼappareil nʼest conçu que pour une utilisation en intérieur.
Protégez-le des éclaboussures, de tout type de projections
dʼeau, dʼune humidité élevée de lʼair et de la chaleur (température ambiante admissible 0 – 40 °C).
G
Pour le nettoyage, utilisez un chiffon sec et doux, en aucun
cas de produits chimiques ou dʼeau.
G
Nous déclinons toute responsabilité en cas de dommages
corporels ou matériels résultants si lʼappareil est utilisé
dans un but autre que celui pour lequel il a été conçu, sʼil
nʼest pas correctement branché ou sʼil y a surcharge ; en
outre, la garantie deviendrait caduque.
Lorsque lʼappareil est définitivement retiré du service, vous devez le déposer dans une usine de recyclage de proximité pour contribuer à son élimination
non polluante.
Strumentini a bobina mobile
da pannello
Vi preghiamo di leggere attentamente gli avvisi prima della
installazione e di conservarle per un uso futuro.
Avvisi importanti per lʼuso
G
Eventuali cariche statiche del contenitore di plastica possono sfalsare le misure.
G
Usare lo strumento solo allʼinterno di locali. Proteggerlo
dallʼacqua gocciolante e dagli spruzzi dʼacqua, da alta umidità dellʼaria e dal calore (temperatura dʼimpiego ammessa
fra 0 e 40 °C).
G
Per la pulizia usare solo un panno morbido, asciutto; non
impiegare in nessun caso prodotti chimici o acqua.
G
Nel caso dʼuso improprio, di collegamenti sbagliati o di
sovraccarico, non si assume nessuna responsabilità per
eventuali danni consequenziali a persone o a cose e non si
assume nessuna garanzia per lo strumento.
Se si desidera eliminare lo strumento definitivamente, consegnarlo per lo smaltimento a unʼistituzione locale per il riciclaggio.
Drehspul-Einbauinstrumente
Bitte lesen Sie diese Hinweise vor dem Einbau gründlich
durch und heben Sie sie für ein späteres Nachlesen auf.
Wichtige Hinweise für den Gebrauch
G
Statische Aufladungen des Kunststoffgehäuses können zu
einer falschen Anzeige der Messung führen.
G
Setzen Sie das Instrument nur im Innenbereich ein. Schützen Sie es vor Tropf- und Spritzwasser, hoher Luftfeuchtigkeit und Hitze (zulässiger Einsatztemperaturbereich
0 – 40 °C).
G
Verwenden Sie zum Reinigen nur ein trockenes, weiches
Tuch, niemals Chemikalien oder Wasser.
G
Wird das Instrument zweckentfremdet, falsch angeschlossen oder überlastet, kann keine Garantie für das Instrument und keine Haftung für daraus resultierende Sachoder Personenschäden übernommen werden.
Soll das Instrument endgültig aus dem Betrieb
genommen werden, übergeben Sie es zur umweltgerechten Entsorgung einem örtlichen Recycling betrieb.
PM2-/...
Moving Coil Panel Meters
Please read these notes carefully prior to installing the meter
and keep them for later reference.
Important notes
G
Static charges of the plastic housing may lead to an incorrect display of the measurement.
G
The meter is suitable for indoor use only. Protect it against
dripping water and splash water, high air humidity and heat
(admissible ambient temperature range 0 – 40 °C).
G
For cleaning only use a dry, soft cloth, never use chemicals
or water.
G
No guarantee claims for the meter and no liability for any
resulting personal damage or material damage will be
accepted if the meter is used for other purposes than originally intended, if it is not correctly connected or if it is overloaded.
If the meter is to be put out of operation definitively,
take it to a local recycling plant for a disposal which
is not harmful to the environment.
®
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
©
by MONACOR INTERNATIONAL. All rights reserved. A-1239.99.02.05.2011
®
D A CHD A CH GB
F B CH I
Page 2
PM2-/...
®
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
©
by MONACOR INTERNATIONAL. All rights reserved. A-1239.99.02.05.2011
®
9,5
23
10
6,5
31
23,2
32
17
5,4
3,3
1,2
46,3
M2,3
60,3
37,5

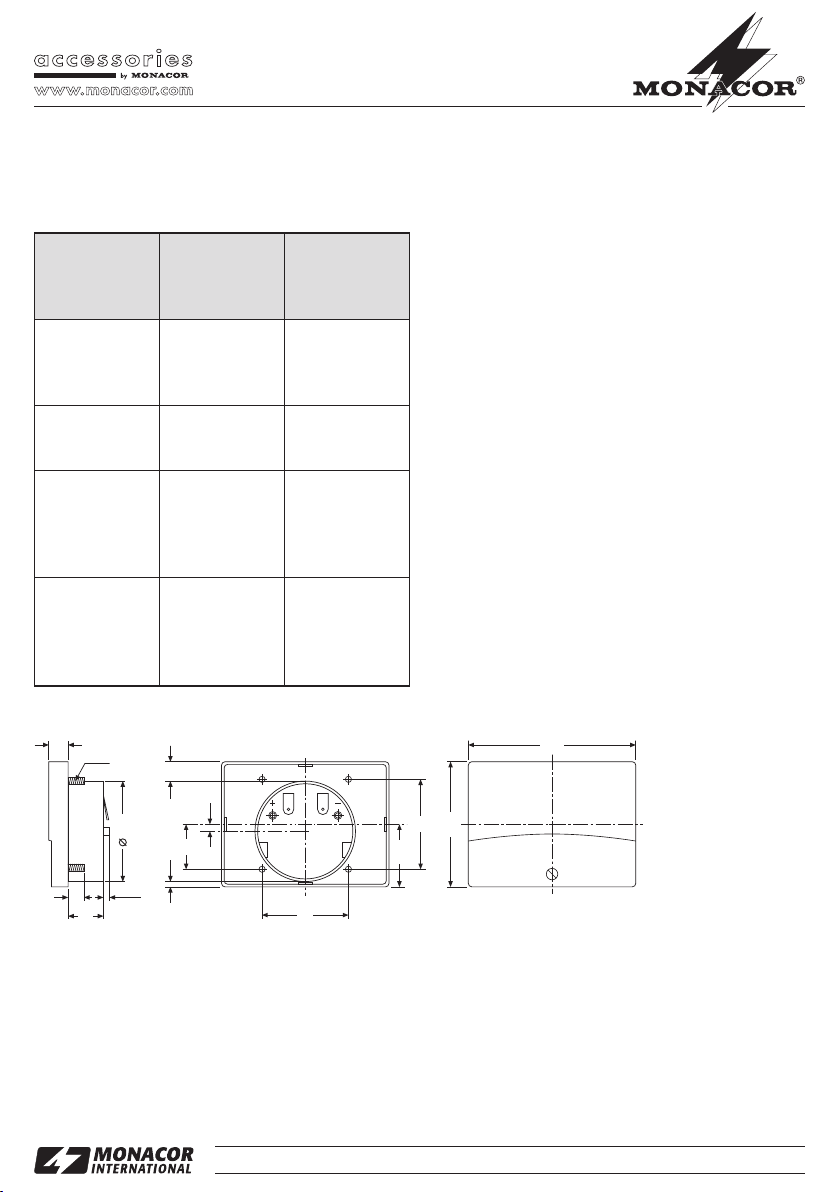

Abmessungen in mm,
Toleranz ±0,2 mm
Dimensions in mm,
tolerance ±0.2 mm
Dimensions en mm,
tolérance ±0,2 mm
Dimensioni in mm,
tolleranza ±0,2 mm
Technische Daten
Specifications
Caractéristiques techniques
Dati tecnici
Modell
Model
Modèle
Modello
Messbereich
Measuring range
Plage de mesure
Campo di misura
Innenwiderstand
Inside Resitance
Résitance interne
Resistenza interna
PM-2 / 30UA
PM-2 / 50UA
PM-2 / +
-
50UA
PM-2 / 100UA
30 µA
50 µA
±50 µA
100 µA
6,5 kΩ
3,0 kΩ
1,9 kΩ
1,9 kΩ
PM-2 / 1MA
PM-2 / 50MA
PM-2 / 100MA
1 mA
50 mA
100 mA
200 Ω
1,2 Ω
0,65 Ω
PM-2 / 1A
PM-2 / 3A
PM-2 / 5A
PM-2 / 10A
PM-2 / 15A
1A
3A
5A
10 A
15 A
60 mΩ
20 mΩ
12 mΩ
6mΩ
4mΩ
PM-2 / 10V
PM-2 / 15V
PM-2 / 25V
PM-2 / 30V
PM-2 / 300V / AC
10 V
15 V
25 V
30 V
300 V~
10 kΩ
15 kΩ
25 kΩ
30 kΩ
300 kΩ
Änderungen vorbehalten.
Subject to technical modification.
Tout droit de modification réservé.
Con la riserva di modifiche tecniche.
