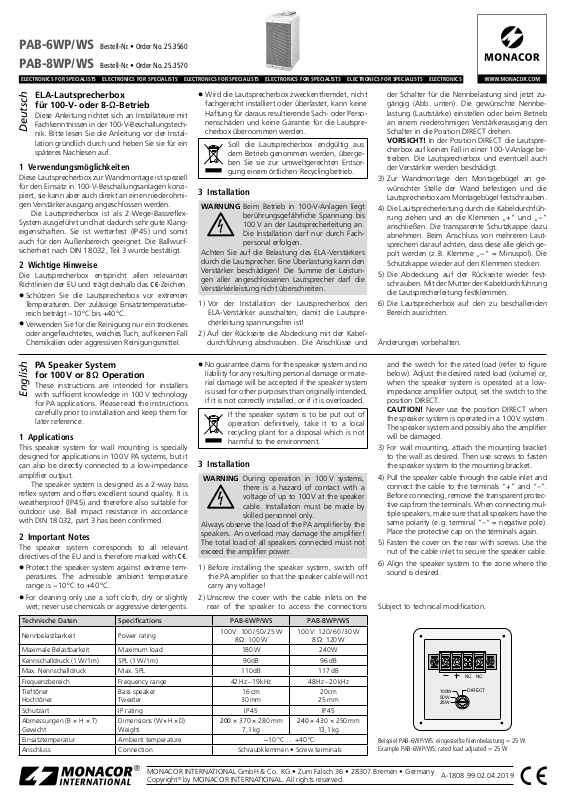

Monacor PAB-6WP/WS, PAB-8WP/WS Operating instructions [de]

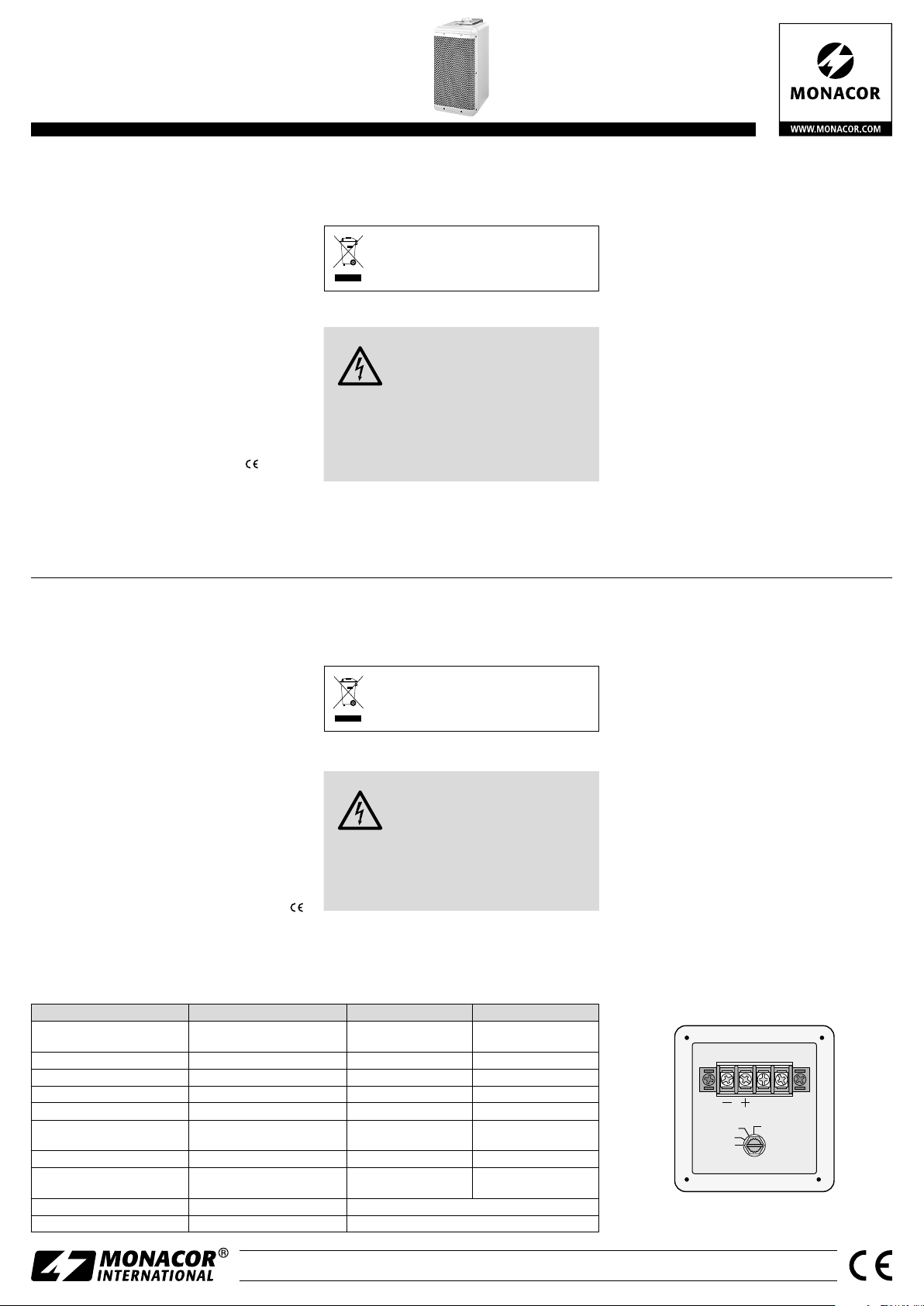

PAB-6WP/ WS Bestell-Nr. • Order No. 25.3560
PAB-8WP/ WS Bestell-Nr. • Order No. 25.3570

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

ELA-Lautsprecherbox
für 100-V- oder 8-Ω-Betrieb

Diese Anleitung richtet sich an Installateure mit
Fachkenntnissen in der 100-V-Beschallungstech-

DeutschEnglish

nik. Bitte lesen Sie die Anleitung vor der Instal­lation gründlich durch und heben Sie sie für ein
späteres Nachlesen auf.

1 Verwendungsmöglichkeiten

Diese Lautsprecherbox zur Wandmontage ist speziell
für den Einsatz in 100-V-Beschallungsanlagen konzi­piert, sie kann aber auch direkt an einen niederohmi­gen Verstärkerausgang angeschlossen werden.

Die Lautsprecherbox ist als 2-Wege-Bassreflex­System ausgeführt und hat dadurch sehr gute Klang­eigenschaften. Sie ist wetterfest (IP 45) und somit
auch für den Außenbereich geeignet. Die Ballwurf­sicherheit nach DIN 18 032, Teil3 wurde bestätigt.

2 Wichtige Hinweise

Die Lautsprecherbox entspricht allen relevanten
Richt linien der EU und trägt deshalb das -Zeichen.

Schützen Sie die Lautsprecherbox vor extremen

•

Temperaturen. Der zulässige Einsatztemperaturbe­reich beträgt −10 °C bis +40 °C.

Verwenden Sie für die Reinigung nur ein trockenes

•

oder angefeuchtetes, weiches Tuch, auf keinen Fall
Chemikalien oder aggressiven Reinigungsmittel.

Wird die Lautsprecherbox zweckentfremdet, nicht

•

fachgerecht installiert oder überlastet, kann keine
Haftung für daraus resultierende Sach- oder Perso­nenschäden und keine Garantie für die Lautspre­cherbox übernommen werden.

Soll die Lautsprecherbox endgültig aus
dem Betrieb genommen werden, überge­ben Sie sie zur umweltgerechten Entsor­gung einem örtlichen Recyclingbetrieb.

3 Installation

WARNUNG Beim Betrieb in 100-V-Anlagen liegt

Achten Sie auf die Belastung des ELA-Verstärkers
durch die Lautsprecher. Eine Überlastung kann den
Verstärker beschädigen! Die Summe der Leistun­gen aller angeschlossenen Lautsprecher darf die
Verstärkerleistung nicht überschreiten.

1) Vor der Installation der Lautsprecherbox den
ELA-Verstärker ausschalten, damit die Lautspre­cherleitung spannungsfrei ist!

2) Auf der Rückseite die Abdeckung mit der Kabel-

durchführung abschrauben. Die Anschlüsse und

berührungsgefährliche Spannung bis
100 V an der Lautsprecherleitung an.
Die Installation darf nur durch Fach­personal erfolgen.

der Schalter für die Nennbelastung sind jetzt zu­gängig (Abb. unten). Die gewünschte Nennbe­lastung (Lautstärke) einstellen oder beim Betrieb
an einem niederohmigen Verstärkerausgang den
Schalter in die Position DIRECT drehen.
VORSICHT! In der Position DIRECT die Lautspre­cherbox auf keinen Fall in einer 100-V-Anlage be­treiben. Die Lautsprecherbox und eventuell auch
der Verstärker werden beschädigt.

3) Zur Wandmontage den Montagebügel an ge­wünschter Stelle der Wand befestigen und die
Lautsprecherbox am Montagebügel festschrauben.

4) Die Lautsprecherleitung durch die Kabeldurchfüh­rung ziehen und an die Klemmen „+“ und „−“
anschließen. Die transparente Schutzkappe dazu
abnehmen. Beim Anschluss von mehreren Laut­sprechern darauf achten, dass diese alle gleich ge­polt werden (z. B. Klemme „−“ = Minuspol). Die
Schutzkappe wieder auf den Klemmen stecken.

5) Die Abdeckung auf der Rückseite wieder fest­schrauben. Mit der Mutter der Kabeldurchführung
die Lautsprecherleitung festklemmen.

6) Die Lautsprecherbox auf den zu beschallenden
Bereich ausrichten.

Änderungen vorbehalten.

No guarantee claims for the speaker system and no

PA Speaker System
for 100 V or 8 ΩOperation

These instructions are intended for installers
with sufficient knowledge in 100 V technology
for PA applications. Please read the instructions
carefully prior to installation and keep them for
later reference.

1 Applications

This speaker system for wall mounting is specially
designed for applications in 100 V PA systems, but it
can also be directly connected to a low-impedance
amplifier output.

The speaker system is designed as a 2-way bass
reflex system and offers excellent sound quality. It is
weatherproof (IP 45) and therefore also suitable for
outdoor use. Ball impact resistance in accordance
with DIN18 032, part 3 has been confirmed.

2 Important Notes

The speaker system corresponds to all relevant
directives of the EU and is therefore marked with .

Protect the speaker system against extreme tem-

•

peratures. The admissible ambient temperature
range is −10 °C to +40 °C.

For cleaning only use a soft cloth, dry or slightly

•

wet; never use chemicals or aggressive detergents.

Technische Daten Specifications PAB-6WP/ WS PAB-8WP/ WS

Nennbelastbarkeit Power rating

Maximale Belastbarkeit Maximum load 180 W 240 W
Kennschalldruck (1 W /1 m) SPL (1 W /1 m) 90 dB 96 dB
Max. Nennschalldruck Max. SPL 110 dB 117 dB
Frequenzbereich Frequency range 42 Hz – 19 kHz 48 Hz – 20 kHz
Tieftöner

Hochtöner
Schutzart IP rating IP 45 IP 45
Abmessungen (B × H × T)

Gewicht
Einsatztemperatur Ambient temperature −10 °C … +40 °C
Anschluss Connection Schraubklemmen • Screw terminals

Bass speaker
Tweeter

Dimensions (W × H × D)
Weight

•

liability for any resulting personal damage or mate­rial damage will be accepted if the speaker system
is used for other purposes than originally intended,
if it is not correctly installed, or if it is overloaded.

If the speaker system is to be put out of
operation definitively, take it to a local
recycling plant for a disposal which is not
harmful to the environment.

3 Installation

WARNING During operation in 100 V systems,

Always observe the load of the PA amplifier by the
speakers. An overload may damage the amplifier!
The total load of all speakers connected must not
exceed the amplifier power.

1) Before installing the speaker system, switch off
the PA amplifier so that the speaker cable will not
carry any voltage!

2) Unscrew the cover with the cable inlets on the

rear of the speaker to access the connections

there is a hazard of contact with a
voltage of up to 100 V at the speaker
cable. Installation must be made by
skilled personnel only.

100 V : 100 / 50 / 25 W

8 Ω: 100 W

16 cm

30 mm

200 × 370 × 280 mm

7,1 kg

100 V : 120 / 60 / 30 W

8 Ω: 120 W

240 × 430 × 250 mm

20 cm

25 mm

13,1 kg

and the switch for the rated load (refer to figure
below). Adjust the desired rated load (volume) or,
when the speaker system is operated at a low­impedance amplifier output, set the switch to the
position DIRECT.
CAUTION! Never use the position DIRECT when
the speaker system is operated in a 100 V system.
The speaker system and possibly also the amplifier
will be damaged.

3) For wall mounting, attach the mounting bracket
to the wall as desired. Then use screws to fasten
the speaker system to the mounting bracket.

4) Pull the speaker cable through the cable inlet and
connect the cable to the terminals “+” and “–”.
Before connecting, remove the transparent protec­tive cap from the terminals. When connecting mul­tiple speakers, make sure that all speakers have the
same polarity (e. g. terminal “–” = negative pole).
Place the protective cap on the terminals again.

5) Fasten the cover on the rear with screws. Use the
nut of the cable inlet to secure the speaker cable.

6) Align the speaker system to the zone where the
sound is desired.

Subject to technical modification.

NC NC

DIRECT

100W
50W
25W

Beispiel PAB-6WP/ WS: eingestellte Nennbelastung = 25 W
Example PAB-6WP/ WS: rated load adjusted = 25 W

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright

©

by MONACOR INTERNATIONAL. All rights reserved.

A-1808.99.02.04.2019

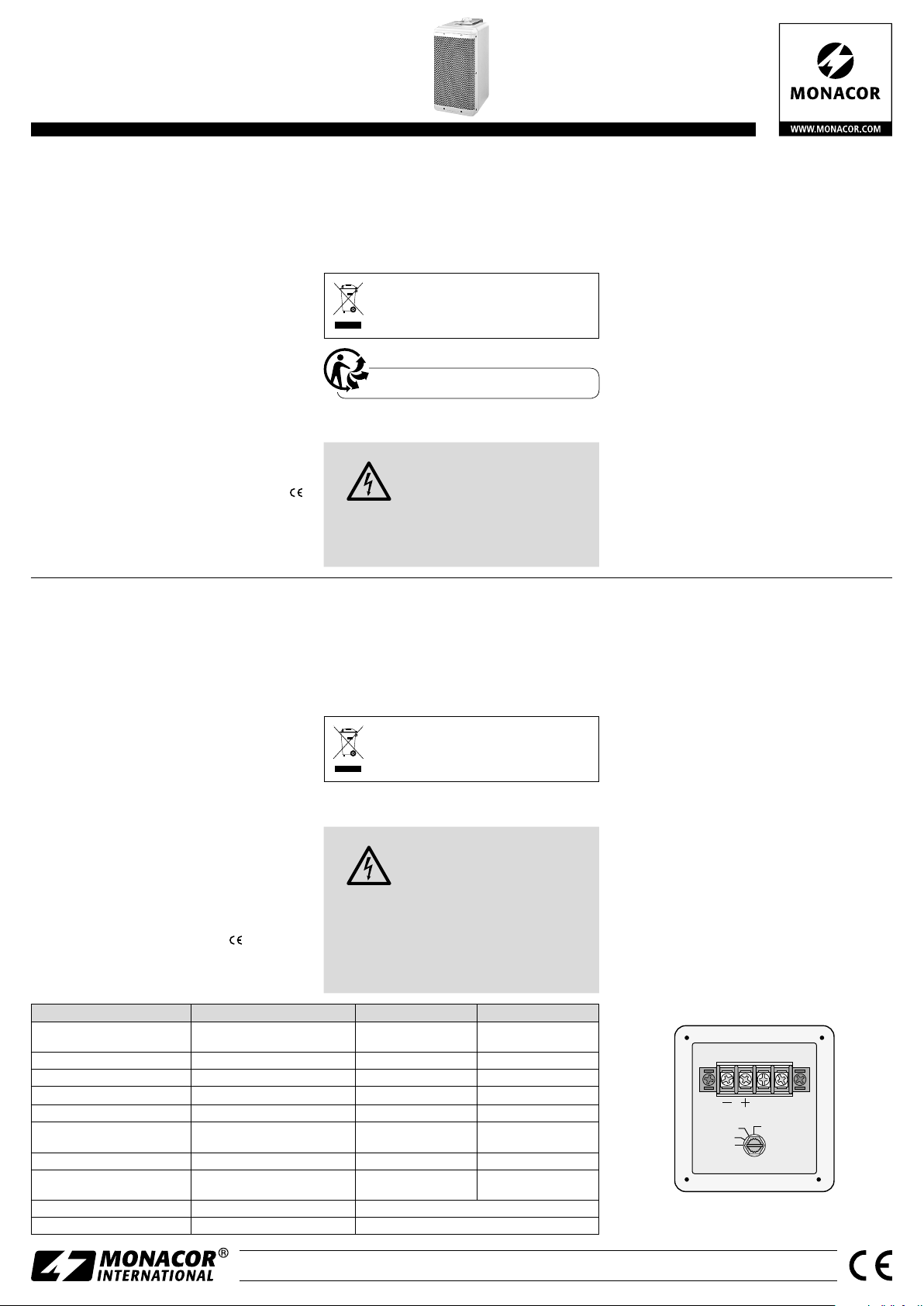

PAB-6WP/ WS Réf. num. • Codice 25.3560
PAB-8WP/ WS Réf. num. • Codice 25.3570

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

Enceinte Public Adress pour
fonctionnement 100 V ou 8 Ω

Cette notice s’adresse aux installateurs possé­dant des connaissances suffisantes en technique

FrançaisItaliano

de sonorisation ligne 100 V. Veuillez lire la pré­sente notice avec attention avant l‘installation
et conservez-la pour pouvoir vous y reporter
ultérieurement.

1 Possibilités d’utilisation

Cette enceinte pour montage mural est spécialement
conçue pour une utilisation dans des installations
de sonorisation 100 V, mais elle peut également être
reliée à une sortie amplificateur basse impédance.
L’enceinte est conçue comme un système bass-reflex
2 voies et possède d’excellentes propriétés acous­tiques. Elle est étanche (IP 45) et donc adaptée pour
l’extérieur. La résistance aux jets de ballons, selon la
norme DIN18 032, partie 3, est validée.

2 Conseils importants

L’enceinte répond à toutes les directives nécessaires
de l’Union européenne et porte donc le symbole .

Protégez l‘enceinte également des températures ex-

•

trêmes. La plage de température ambiante admis­sible est de −10 °C à +40 °C.

Pour le nettoyage, utilisez uniquement un chiffon

•

doux, sec ou légèrement humide, en aucun cas de
produits chimiques ou détergents agressifs.

Nous déclinons toute responsabilité en cas de

•

dommages matériels ou corporels résultants si
l‘enceinte est utilisée dans un but autre que celui
pour lequel elle a été conçue, si elle n’est pas cor­rectement installée ou s’il y a surcharge ; en outre,
la garantie deviendrait caduque.

Lorsque l‘enceinte est définitivement re­tirée du service, vous devez la déposer
dans une usine de recyclage adaptée pour
contribuer à son élimination non polluante.

CARTONS ET EMBALLAGE
PAPIER À TRIER

3 Installation

AVERTISSEMENT

Faites attention à la charge de l’amplificateur PA par les
haut-parleurs. Une surcharge peut endommager l’amplifica­teur. La somme des puissances de l’ensemble des enceintes
reliées ne doit pas dépasser la puissance de l’amplificateur.

Pendant le fonctionnement, une tension de
contact dangereuse jusqu’à 100 V est pré­sente au câble haut-parleur. Seul un per­sonnel qualifié peut effectuer l’installation.

1) Avant d’installer l’enceinte, éteignez l’amplifica-

teur Public Adress pour que le câble haut-parleur
ne soit pas porteur de tension !

2) Sur la face arrière, dévissez le couvercle avec le
passage de câble. Les branchements et le sélecteur
pour la puissance nominale sont accessibles (voir
schéma ci-dessous). Réglez la puissance nominale
souhaitée (volume) ou, pour un fonctionnement
avec une sortie amplificateur basse impédance,
tournez le sélecteur sur la position DIRECT.
ATTENTION ! En position DIRECT, ne faites jamais
fonctionner l’enceinte dans une installation ligne
100 V. L’enceinte et éventuellement l’amplificateur
pourraient être endommagés.

3) Pour un montage mural, fixez l’étrier à l’endroit
voulu sur le mur et vissez l’enceinte sur l’étrier.

4) Faites passer le câble haut-parleur via le passage
de câble et reliez-le aux bornes «+» et «−». Reti­rez le capuchon de protection transparent. Si vous
branchez plusieurs haut-parleurs, veillez à ce qu’ils
aient tous la même polarité (p. ex. borne «−» =
pôle moins). Replacez le capuchon de protection
sur les bornes.

5) Revissez le cache sur la face arrière. Avec l’écrou
du passage de câble, fixez le câble haut-parleur.

6) Orientez maintenant l‘enceinte vers la zone à
sonoriser.

Tout droit de modification réservé.

Per la pulizia usare solo un panno asciutto o inu-

Cassa acustica PA per il
funzionamento a 100 V oppure a 8 Ω

Queste istruzioni sono rivolte agli installatori che
dispongono di conoscenze sufficienti della tec­nica di sonorizzazione a 100 V. Vi preghiamo di
leggerle attentamente e di conservarle per un
uso futuro.

1 Possibilità d‘impiego

Questa cassa acustica per il montaggio a parete è
stata realizzata specialmente per l‘impiego in im­pianti di sonorizzazione con uscita audio 100 V, ma
può essere collegata anche direttamente all‘uscita a
bassa impedenza di un amplificatore.

La cassa acustica è prevista come sistema bass­reflex a 2 vie e pertanto possiede delle ottime carat­teristiche sonore. È resistente alle intemperie (IP 45)
e quindi adatta anche per l‘esterno. È stata confer­mata la protezione contro il lancio di palloni secondo
DIN18 032, parte 3.

2 Avvertenze importanti

La cassa acustica è conforme a tutte le direttive rile­vanti dell’UE e pertanto porta la sigla .

Proteggere

•

estreme. La temperatura d’esercizio ammessa è da

−10 °C a +40 °C.

Caractéristiques techniques Dati tecnici PAB-6WP/ WS PAB-8WP/ WS

Puissance nominale Potenza nominale

Puissance maximale Potenza massima 180 W 240 W
Pression sonore (1 W /1 m) Sensibilità (1 W /1 m) 90 dB 96 dB
Pression sonore nominale max. Pressione sonora nominale max. 110 dB 117 dB
Bande passante Gamma di frequenze 42 Hz – 19 kHz 48 Hz – 20 kHz
Grave

Aigu
Classe protection Grado di protezione IP 45 IP 45
Dimensions (L × H × P)

Poids
Température fonctionnement Temperatura d‘esercizio −10 °C … +40 °C
Branchement Contatto Bornes à vis • Morsetti a vite

la cassa acustica

Woofer
Tweeter

Dimensioni (L × H × P)
Peso

da temperature

•

midito, morbido; non impiegare in nessun caso
prodotti chimici o detergenti aggressivi.

Nel caso d’uso improprio, di installazione non a

•

regola d’arte o di sovraccarico della cassa acustica,
non si assume nessuna responsabilità per eventuali
danni consequenziali a persone o a cose e non si
assume nessuna garanzia per la cassa.

Se si desidera eliminare la cassa acustica
definitivamente, consegnarla per lo smal­timento ad un‘istituzione locale per il rici­claggio.

3 Installazione

AVVERTIMENTO Durante l‘uso di impianti a 100 V,

Tenete presente il carico dell‘amplificatore PA per
via degli altoparlanti. Un sovraccarico può danneg­giare l‘amplificatore! La somma delle potenze di
tutti gli altoparlanti collegati non deve superare la
potenza dell‘amplificatore.

100 V : 100 / 50 / 25 W

200 × 370 × 280 mm

nel cavo per gli altoparlanti è pre­sente una tensione fino a 100 V,
pericolosa in caso di contatto. L’in­stallazione deve essere fatta solo
da persone qualificate.

8 Ω: 100 W

16 cm

30 mm

7,1 kg

100 V : 120 / 60 / 30 W

8 Ω: 120 W

20 cm

25 mm

240 × 430 × 250 mm

13,1 kg

1) Prima dell‘installazione spegnere l‘amplificatore
PA per togliere la tensione dalla linea degli alto­parlanti!

2) Sul retro svitare la copertura del passacavi. I con-

tatti e il selettore per la potenza nominale sono
ora accessibili (fig. in basso). Impostare la potenza
nominale (volume) desiderata oppure, in caso di
uso con un‘uscita a bassa impedenza dell‘amplifi­catore, girare il selettore in posizione DIRECT.
ATTENZIONE! In posizione DIRECT, non usare
in nessun caso la cassa acustica in un impianto a
100 V. La cassa e eventualmente anche l‘amplifica­tore subiranno dei danni.

3) Per il montaggio alla parete fissare la staffa di mon-

taggio alla parete e avvitare la cassa sulla staffa.

4) Far passare il cavo dell‘altoparlante attraverso il

passacavi e collegarlo ai morsetti “+” e “−”. Per
fare ciò, togliere la copertura trasparente. Colle­gando più altoparlanti fare attenzione alla mede­sima polarità di tutti (p. es. morsetto “−” = polo
negativo). Rimettere la copertura sui morsetti.

5) Riavvitare la copertura sul retro. Con il dado del

passacavi fissare il cavo per altoparlanti.

6) Orientare la cassa verso la zona da sonorizzare.

Con riserva di modifiche tecniche.

NC NC

DIRECT

100W
50W
25W

Exemple

PAB-6WP/ WS : puissance nominale réglée = 25 W

Esempio PAB-6WP/ WS: potenza nominale impostata = 25 W

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright

©

by MONACOR INTERNATIONAL. All rights reserved.

A-1808.99.02.04.2019
