INC-4036 MDVP

Bestellnummer 18.0129

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

Netzwerk-Außenkamera

Diese Anleitung richtet sich an Installateure von
Video überwachungsanlagen. Bitte lesen Sie die

Deutsch

Anleitung vor der Installation gründlich durch
und heben Sie sie für ein späteres Nachlesen
auf. Die Abbildungen zu den folgenden Be­schreibungen finden Sie auf einem Extrablatt.

1 Verwendungsmöglichkeiten

Die Kamera INC-4036MDVP ist speziell für den Ein­satz in Videoüberwachungsanlagen auf der Basis
von Computer-Netzwerken konzipiert. Durch ihr
wetterfestes Ge häuse (Schutzart IP 66) ist sie auch
für die Außeninstallation geeignet. Sie ist mit einem
4-Megapixel-Bild sensor und einem 2,8-mm-Objektiv
ausgestattet und bietet u. a. Bildspiegelung, Maskie­rung von Bildbereichen und Bildanalysefunktionen
(wie z. B. Bewegungserkennung). Bei Dunkel heit
leuchtet die eingebaute Infrarot-LED den Überwa­chungsbereich bis 10 m aus und die Kamera schaltet
auf Schwarzweißbetrieb um. Die Kamera verfügt
über einen eingebauten Webserver mit 3-fach­Video streaming. Für die korrekte Einrichtung sind
unbedingt Netzwerktechnik-Kennt nisse er forderlich.

Die Kamera kann in Verbindung mit einem Netz­werk-Videorekorder (z. B. NWR-…*) genutzt wer­den oder eigenständig über einen Webbrowser. Sie
verfügt über einen Audioe ingang und einen Audio­ausgang, sodass eine gegenseitige Kom munikation
über einen Computer möglich ist. Ein Steckplatz für
eine Speicherkarte erlaubt die Videoaufzeichnung
in der Kamera, nach Zeitplan oder durch eine Bild­analysefunktion ausgelöst.

* Tipp: Ist das Kameramodell in der Liste des verwendeten
Rekorders nicht vorhanden, das ONVIF-Protokoll wählen.

2 Wichtige Hinweise

Die Kamera entspricht allen relevanten Richtlinien
der EU und ist deshalb mit gekennzeichnet.

VORSICHT Bei Dunkelheit schaltet sich die IR-LED
ein. Blicken Sie beim Einrichten der Kamera nicht
aus der Nähe direkt in die eingeschaltete IR-LED.
Das Infrarotlicht kann zu einer Reizung der Augen
führen. Die IR-Strahlung liegt allerdings weit un­terhalb des Emissionsgrenzwertes und ist risiko frei
eingestuft nach EN 62471.

Schützen Sie die Kamera vor extremen Temperatu-

•

ren (zulässige Einsatztemperatur −30 °C bis +60 °C).

Verwenden Sie für die Reinigung keine aggressiven

•

Reinigungsmittel oder Chemikalien.

Wird die Kamera zweckentfremdet, nicht richtig

•

angeschlossen, falsch bedient oder nicht fach­gerecht repariert, kann keine Haftung für daraus
resultierende Sach- oder Personenschäden und
keine Garantie für die Kamera übernommen wer­den. Ebenso kann keine Haftung für durch Fehl­bedienung oder durch einen Defekt entstandene
Datenverluste und deren Folgeschäden übernom­men werden.

Soll die Kamera endgültig aus dem Betrieb
genommen werden, übergeben Sie sie zur
umweltgerechten Entsorgung einem ört­lichen Recyclingbetrieb.

3 Montage

1) Um die optimale Montagestelle festzustellen, soll­te ein Probebetrieb erfolgen. Dazu die Kamera
vorläufig in Betrieb nehmen (☞folgende Kapitel).

2) Mit dem beiliegenden Schlüssel die zwei Schrau­ben der Gehäuseabdeckung lösen und die Ab­deckung entfernen. Achten Sie bei der Montage
darauf, dass die Kuppel nicht verkratzt wird.

3) An der Montagestelle (z. B. Wand oder Decke)
zwei Löcher für die Befestigung der Kamera boh­ren (Bohrschablone liegt bei) und ggf. ein Loch
für das Anschlusskabel (das Kabel kann alternativ
durch die Gummidichtung seitlich herausgeführt
werden). Den Kamerasockel dort durch seine Lö­cher (1) festschrauben.

Hinweis: Beachten Sie bei der Montage der Kamera
die Abstrahlrichtung der IR-LED (5). Vermeiden Sie
die direkte Ausrichtung der Kamera auf starke Licht­quellen (z. B. Sonne); dies könnte die Lebensdauer des
Bildsensors verkürzen.

4) Zum Ausrichten der Kamera die beiden Schrau­ben (8) der Kamerahalterung etwas lösen, sodass
sich die Kamera (7) darin leichter drehen lässt. Die
Schrauben anschließend wieder festdrehen.

5) Ist die Installation der Kamera abgeschlossen, die
Gehäuseabdeckung wieder aufsetzen und das
Kameragehäuse mit den beiden Schrauben dicht
verschließen.

Hinweis: Damit vorhandene Feuchtigkeit nicht im
Kamera gehäuse bleibt, sollte die Kamera vor dem
Schließen des Gehäuses mindestens 30 min in Betrieb
sein.

4 Kamera anschließen

Die Anschlüsse (10 – 13) und der Kabelverteiler (9)
sind nicht wetterfest. Sie müssen entsprechend ge­schützt werden.

1) Die Kamera über die RJ45-Kupplung (10) mit
einem einzelnen Computer, einem lokalen Com­puternetzwerk oder, z. B. über einen Router, mit
größeren Computernetzwerken (Internet) verbin­den.

Die LED NET (3) zeigt das Bestehen einer Netz-

werkverbindung an.

2) Für die Tonübertragung über das Netzwerk kann
an die Cinch-Kupplung „AudioInput“ (12) eine
Tonquelle mit Line-Pegel (z. B. Mikrofon mit Vor­verstärker) angeschlossen werden.

3) Für die Tonwiedergabe an die Cinch-Kupplung
„Audio Output“ (13) einen Kopfhörerverstärker
oder eine Lautsprecher anlage anschließen.

4) Zum Einsetzen einer Speicherkarte und /oder
zur Verwendung des analogen Video ausgangs
die Gehäuseabdeckung nach Lösen der beiden
Schrauben entfernen. Nach dem Einsetzen der
Speicherkarte oder Nutzung des Videoausgangs
das Kameragehäuse wieder dicht verschließen.

5) Zum einfacheren Ausrichten der Kamera kann an
die Buchse VIDEO (2) der analoge Eingang eines
Monitors angeschlossen werden (BNC-Adapter
liegt bei). Dafür muss in den Kamera einstellungen
(☞ Kapitel 6) „Device  CVBS“ aktiviert sein.

6) Soll die Kamera eigenständig Video-Aufzeich­nungen durchführen, eine Speicherkarte vom
Typ „micro SD[HC / XC]“ (max. 128 GB) in den

Schlitz(4) einsetzen (mit der abgeschrägten Ecke
zur Kamera zeigend). Die Karte in den Schlitz
schieben, bis sie einrastet. Die LED SD (3) leuchtet
bei eingesetzter Karte.

Vor dem Entnehmen der Karte eine laufende
Aufnahme unbedingt beenden! Die Karte dann
etwas hinein drücken, sodass sie ausrastet.

7) An die Kupplung (11) ein stabilisiertes 12-V-Netz­gerät mit einer Dauerbelastbarkeit von 420 mA
(z. B. PSS-1205DC oder PS-120WP) über einen
Hohlstecker ⌀ 5,5 / 2,1 mm (außen / innen) an­schließen. Dabei die Polung beachten: Mittelkon­takt = +.

Alternativ lässt sich die Kamera auch über das
Netzwerkkabel versorgen (Power over Ethernet
IEEE 802.3af).

5 Kamera in ein Netzwerk einbinden

Damit die Kamera zum Konfigurieren über einen
Computer direkt angesprochen werden kann, ist
ihre IP-Adresse vom Werk aus auf 192.168.0.120
voreingestellt. Die aktuelle Adresse der Kamera wird
im Bildsignal am analogen Hilfsausgang VIDEO (2)
eingeblendet, wenn die Signalausgabe und die Ein­blendung „IP Show“ in den Kamera einstellungen
„Device  CVBS“ aktiviert wurden (☞ Kapitel 6).

Ist die aktuelle Adresse der Kamera nicht bekannt,
zum Finden der Kamera im Netzwerk das Programm
„IPSearch.exe“ starten (auf der Monacor-Website
erhältlich: www.monacor.de Service Downloads).

1) Um die Suche zu starten, auf der Registerkarte
„Multicast Search“ die Schaltfläche „Start“ an­klicken. Die im Netzwerk gefundenen Kameras
werden in der Liste auf der linken Seite angezeigt

Abb. 2).

(

☞

2) Zum Beenden der Suche auf die Schaltfläche
„Stop“ klicken.

3) Die Kamera in der Liste auswählen. Auf der rech­ten Seite werden jetzt die aktuellen Einstellungen
dieser Kamera gezeigt.

4) Die Einstellungen nach Bedarf ändern:
IP-Adresse, Teilnetzmaske und Gateway-Adresse
können statisch festgelegt werden (Option „De­vice uses the following IP address“ wählen). Dabei
muss für jede Kamera eine eindeutige IP-Adresse
eingegeben werden. Existiert in dem Netzwerk
ein DHCP- Server (z. B. im Router oder Netzwerk­Video rekorder), kann dieser Einstellungen für die
Kamera automatisch vornehmen (Option „Device
obtains an IP address automatically“ wählen); die
automatisch vergebenen Werte sind dann grau
hinterlegt und können nicht geändert werden.

5) Auf die Schaltfläche „Modify“ klicken. Bei erfolg­reicher Übertragung der Änderungen wird die
Meldung „Modify success!“ angezeigt.

6) Vor einer erneuten Suche kann die Liste über die
Schaltfläche „Clear All“ gelöscht werden.

6 Kamera über einen Computer aufrufen

Die Bedienoberfläche der Kamera kann durch die
Eingabe ihrer IP-Adresse in der Adresszeile des Pro­gramms Windows Internet Explorer (IE, Version 6
oder höher) aufgerufen werden. Dazu müssen die
IP-Adressen vom Computer und der Kamera demsel­ben Teilnetz angehören.

Windows ist ein registriertes Warenzeichen der Microsoft Corpora­tion in den USA und anderen Ländern.

INC-4036 MDVP Bestellnummer 18.0129

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

Beim Aufruf der Kamera erscheint zunächst das Anmeldefenster. Hier die Sprache
für die Benutzeroberfläche wählen; die folgende Beschreibung bezieht sich auf die
Einstellung „English“. Anschließend den Benutzernamen und das Passwort einge­ben (Vorgabe für beide Eingaben: admin). Bei einer Anmeldung mit diesen Vorga­bedaten erscheint eine Aufforderung, das Passwort zu ändern. Dies wird gegen
einen unbefugten Zugang unbedingt empfohlen. Diese Zugangsdaten können
aber auch später in den Kameraeinstellungen geändert werden. Ein geändertes
Passwort gut merken!

Für die Nutzbarkeit aller Funktionen ist die Installation der ActiveX-Erweite­rungen erforderlich. Diese werden beim erstmaligen Aufruf aus der Kamera ge­laden. Wenn nötig, müssen dafür die Sicherheitseinstellungen des IE so gelockert
werden, dass dieser Vorgang zugelassen wird. Die Installationsdatei „Network­Surveillance.exe“ auf dem Computer speichern, den IE schließen und die Datei
ausführen.

Ist die Verbindung zur Kamera aufgebaut, wird die in Abb. 3 gezeigte Ansicht
mit dem aktuellen Kamerabild angezeigt, mit folgenden Bedienmöglichkeiten:

Ansicht „Live Video“ mit Anzeige des Kamerabilds

a

Ansicht „Playback“ zur Wiedergabe der Aufnahmen aus der Kamera

b

Ansicht „Configuration“ zum Ändern der Kameraeinstellungen

c

Schaltfläche zum Ändern des Passworts

d

Schaltfläche zum Abmelden

e

Kamerabild mit Informationen zum aktuell übertragenen Stream

f

Funktionsleiste mit folgenden Funktionen

g

 / : Beenden / Starten der Bildübertragung
„Stream“: Auswahl eines Streams
: Tonübertragung von der Kamera ein-/ausschalten [Audio Input (12)]
: Tonübertragung zu der Kamera ein-/ausschalten [Audio Output (13)]
: spezifische Kameraeinstellungen (z. B. Helligkeitsregelung, Spiegelung)
: Schnappschuss-Funktion zum Speichern einer Mo mentaufnahme als Bild
: Starten / Stoppen einer Videoaufnahme auf dem PC
: Bildanalysefunktionen ein-/ausschalten („Intelligent Analysis“)
Das Klicken mit rechter Maustaste auf das Kamerabild zeigt folgendes Menü:

Menüpunkt Funktion

Full Screen (Exit Full Screen)

Sensor

Zoom In / Out

Restore Panorama gesamtes Bild zeigen (nach Zoom In)

Vollbildansicht (beenden)
alternativ: Doppelklick auf das Bild

wie

Hinein-/Herauszoomen
alternativ: mit Mausrad zoomen oder über dem gewünschten
Bildausschnitt einen Rahmen aufziehen

Zum Ändern der Einstellungen für die Kamera, über den Reiter c auf die Ansicht
„Configuration“ umschalten (☞Abb. 4). Am linken Rand (h) die gewünschte
Rubrik für die Einstellungen auswählen. Durch Klicken auf ⊞ lassen sich weitere
Unterrubriken anzeigen. So lässt sich z. B. unter „Device  Date and Time“ die
aktuelle Zeit für die Kamera einstellen.

Nach dem Ändern einer Einstellung zum Speichern der Änderung auf den
grünen Haken ✔ oder die Schaltfläche „Apply“ klicken. Zum Laden der aktuellen
Einstellungen aus der Kamera auf die Schaltfläche „Refresh“ klicken.

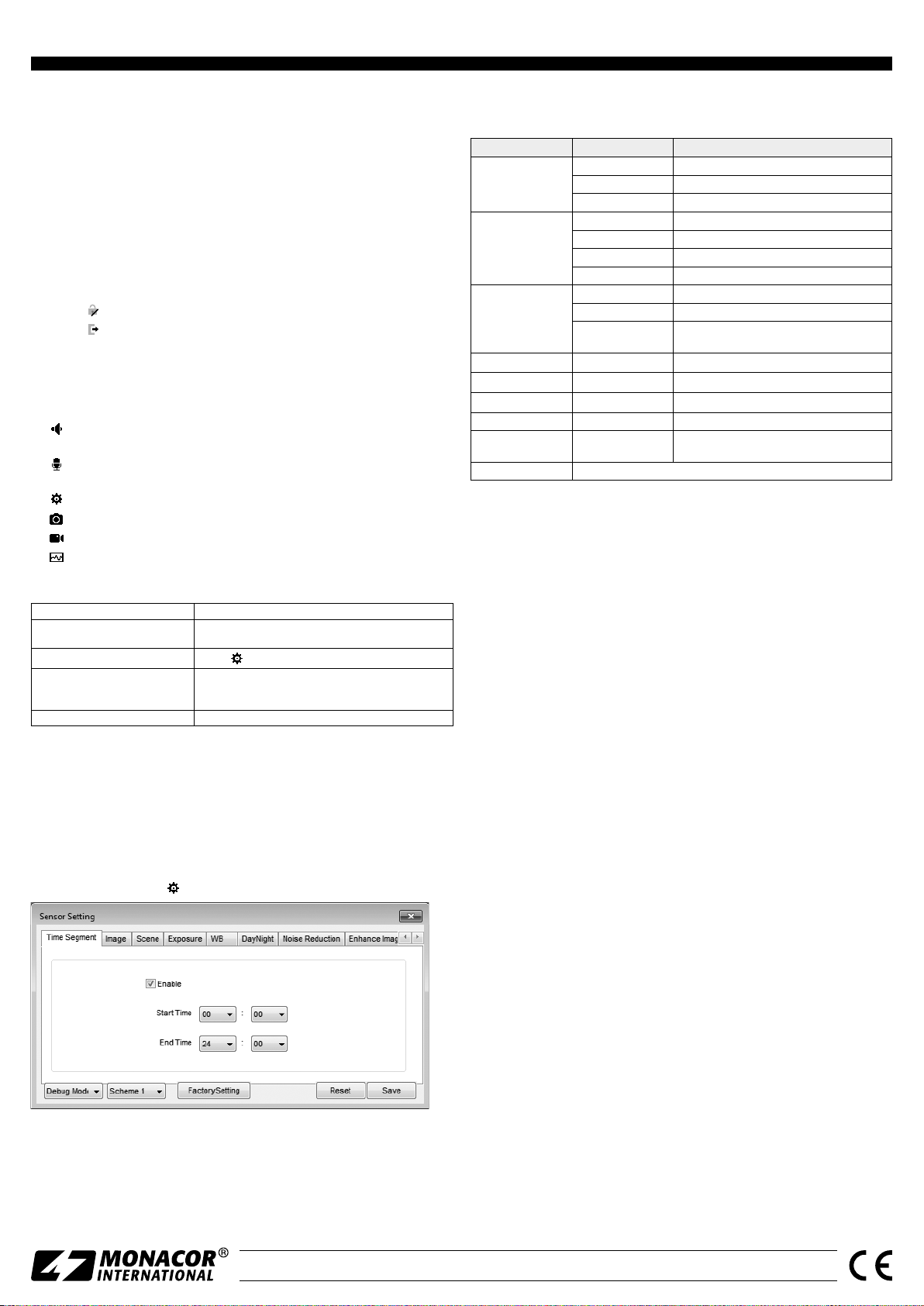

6.1 Sensor-Menü

Nach dem Klicken auf das Symbol

Sensor-Menü

➄

erscheint das folgende Fenster (Abb. 5):

Im Listenfeld unten links kann der Modus gewählt werden. Zum Ändern der
Einstellungen den „Debug Mode“ wählen. Die im Sensor-Menü vorgenommenen
Einstellungen lassen sich mit „Save“ als Scheme 1 – 4 speichern und wieder abru­fen (Auswahl über zweites Listenfeld). Für die gespeicherten Einstellungen kann

jeweils ein Gültigkeitszeitraum festgelegt werden (Ansicht „Time Segment“).
Dadurch können z. B. nachts andere Einstellungen wirksam sein als tagsüber.

Mit „Reset“ lassen sich vorgenommene Änderungen wieder auf die gespei­cherten Werte zurücksetzen. Mit „Factory Setting“ werden die Werkseinstellun­gen wiederhergestellt.

Die folgende Tabelle zeigt die Einstellmöglichkeiten des Sensor-Menüs.

Ansicht Einstellung Funktion

Enable

Time Segment


Scene

Exposure Shutter, Gain Belichtungseinstellungen

WB Mode, Red, Blue Weißabgleich

Day Night Mode, IR LED Tag-Nacht-Umschaltung, Infrarot-LED-Beleuchtung

Noise Reduction 2D NR, 3D NR Rauschunterdrückung

Enhance Image

Zoom Focus bei diesem Modell ohne Funktion

Start Time Startzeitpunkt

End Time Endzeitpunkt

Brightness Helligkeit

Saturation Farbsättigung

Sharpness Bildschärfe

Contrast Kontrast

Scene Einsatzumgebung

Aisle Korridormodus

Mirror

WDR, HLC, BLC,
Anti-Shake, Defog

eingestellter Zeitraum für diese Einstellungen
(Scheme) aktiv

Bildspiegelung: aus, horizontal, vertikal, horizontal
und vertikal

Bildoptimierung

7 Zurücksetzen der Kamera

Die Kamera kann auf ihre Werkseinstellungen zurückgesetzt werden. Dabei
gehen alle vom Anwender durchgeführten Änderungen der Kameraeinstellun­gen verloren.

1) Mit dem beiliegenden Schlüssel die zwei Schrauben der Gehäuseabdeckung

lösen und die Abdeckung entfernen.

2) Die Taste RESET TO DEFAULT (6) länger als 5 Sekunden drücken. Der Rück-

setzprozess startet nach dem Loslassen der Taste verzögert und kann einige

Minuten dauern.

3) Die Gehäuseabdeckung wieder dicht verschließen.

Die Kamera ist jetzt wieder auf die statische IP-Adresse 192.168.0.120 eingestellt,
der Benutzername und das Kennwort für die Anmeldung lauten: admin

8 Technische Daten

Bildabtaster: . . . . . . . . . . . .CMOS, 8,5 mm (1⁄3 ”)

Objektiv:

Blickwinkel: . . . . . . . . . . . . . 90°

Mindestbeleuchtung:

Auflösung: . . . . . . . . . . . . . max. 30 Bilder / s bei 2592 × 1520 Bildpunkten

Elektronischer Verschluss: . .1⁄5 – ½0 000 s

Protokolle: . . . . . . . . . . . . .IPv4, IPv6, HTTPS, RTSP, DDNS, SMTP, SSL,

Kompressionsverfahren: . . . MPEG-4 H.264/ H.265, MJPEG

Videostreaming: . . . . . . . . .Mainstream 500 – 12 000 kbit /s

Netzwerk: . . . . . . . . . . . . . .Ethernet 10 / 100 Mbit / s

Einsatztemperatur: . . . . . . . −30 °C bis +60 °C

Schutzart: . . . . . . . . . . . . . .IP 66

Stromversorgung: . . . . . . . .⎓12 V/ 420 mA oder PoE IEEE 802.3af

Abmessungen: . . . . . . . . . . ⌀ 100 mm × 53 mm

Gewicht: . . . . . . . . . . . . . . .340 g

. . . . . . . . . . . . . . .1 : 1,2 / 2,8 mm

. . . . .0,01 lx (Farbe)

ONVIF2.6 u. a.

Substream 100 – 6000 kbit /s

Änderungen vorbehalten.

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright

©

by MONACOR INTERNATIONAL. All rights reserved.

A-1989.99.01.05.2019

INC-4036 MDVP

Order No. 18.0129

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

Outdoor Network Camera

These instructions are intended for installers of
video surveillance systems. Please read the in-

English

structions carefully prior to installation and keep
them for later reference. The figures mentioned
in the descriptions below can be found on an
additional sheet.

1 Applications

The camera INC-4036MDVP is specially designed for
video surveillance systems based on computer net­works. Its housing is weatherproof (IP 66); therefore,
the camera is also suited for outdoor applications.
It is equipped with a 4 megapixel image sensor and
a 2.8 mm lens. The camera features include mirror
image, masking of image areas and image analysis
functions (e. g. motion detection). In the dark, the
integrated IR LED will illuminate a surveillance zone
of up to 10 m and the camera will switch to B / W
mode. The camera is provided with an integrated
web server with 3-way video streaming. For correct
configuration, knowledge of network technology is
indispensable.

The camera can be operated in combination with
a network video recorder (e. g. NWR-…*) or operat­ed independently via a web browser. It is equipped
with an audio input and an audio output so that
mutual communication via a computer will be pos­sible. A slot for memory cards allows you to make
video recordings in the camera according to schedule
or triggered by an image analysis function.

* Hint: If this camera model does not appear in the list of
the recorder used, select the ONVIF protocol.

2 Important Notes

The camera corresponds to all relevant directives of
the EU and is therefore marked with .

CAUTION When it gets dark, the infrared LED will
switch on. When setting up the camera, never look
directly into the lit infrared LED at close range. The
infrared light may cause eye irritation. However, the
infrared radiation is far below the emission limit
and rated risk-free according to EN 62471.

Protect the camera against extreme temperatures

•

(admissible ambient temperature range: −30 °C to
+60 °C).

Never use aggressive detergents or chemicals

•

when cleaning the camera.
No guarantee claims for the camera and no liabil-

•

ity for any resulting personal damage or materi­al damage will be accepted if the camera is used
for other purposes than originally intended, if it is
not correctly connected or operated, or if it is not
repaired in an expert way. Likewise, no liability will
be accepted for any data loss due to operating er­rors or a defect or for any consequential damage
caused by this data loss.

If the camera is to be put out of operation
definitively, take it to a local recycling plant
for a disposal which is not harmful to the
environment.

3 Installation

1) A test operation is recommended in order to find
the best mounting location. For this purpose, op­erate the camera temporarily (☞next chapters).

2) Use the key provided to loosen the two screws of
the housing cover. Remove the cover. Be careful
not to scratch the dome during installation.

3) At the mounting location (e. g. wall or ceiling),
drill two holes for fixing the camera (drilling jig
is provided) and, if necessary, drill a hole for the
connection cable (alternatively, guide the cable
through the rubber seal on the side of the base).
Use the holes (1) to fasten the camera base at the
mounting location.

Note: Always take into account the beam angle of
the IR LED (5) when installing the camera. Do not aim
the camera directly at the sun or other bright light
sources; this may reduce the life of the image sensor.

4) To align the camera, slightly loosen the two screws
(8) of the camera support so that it will be easier
to turn the camera (7) in the support. Then fasten
the screws again.

5) After installing the camera, replace the housing
cover. Fasten the two screws to seal the camera
housing.

Note: To make sure that no moisture remains inside
the camera housing, operate the camera for at least
30 minutes before closing the housing.

4 Connecting the Camera

The connections (10 – 13) and the cable splitter (9)
are not weatherproof; protect them accordingly.

1) Connect the camera via the RJ45 connector (10)
to an individual computer, a local computer net­work or, e. g. via a router, to larger computer net­works (Internet).

The LED NET (3) will light up to indicate net-

work connection.

2) For audio transmission via the network, an audio
source with line level (e. g. microphone with pre­amplifier) can be connected to the RCA connector
“Audio Input” (12).

3) For audio reproduction, connect a headphone
amplifier or an audio system to the RCA connector
“Audio Output” (13).

4) To insert a memory card and / or to use the analog
video output, loosen the two screws and remove
the housing cover. After inserting the memory
card or using the video output, tightly close the
camera housing again.

5) To make it easier to align the camera, the analog
input of a monitor can be connected to the jack
VIDEO (2) (BNC adapter is provided). For this,
activate “Device  CVBS” in the camera settings
(☞chapter 6).

6) For independent video recordings of the camera,
insert a memory card of the type “micro SD[HC / XC]”
(128 GB max.) into the slot (4), notched corner
facing the camera. Insert the card into the slot
until it engages. The LED SD (3) will light up when
a card has been inserted.

Never remove the card while a recording is
being made! To remove the card, push the card
into the slot until it disengages.

7) Connect a regulated 12 V power supply unit
with a permanent rating of 420 mA (e. g. PSS­1205DC or PS-120WP) via a DC power connec­tor ⌀ 5.5 / 2.1 mm (outside / inside) to the con-

nector(11). Always observe the correct polarity:
centre contact = +.

Alternatively, use the network cable (Power
over Ethernet IEEE 802.3af) to supply the camera
with power.

5 Connecting the Camera to a Network

To be able to directly address the camera for config­uration via a computer, its IP address is factory-set
to 192.168.0.120. The current address of the cam­era will be shown in the video signal at the auxiliary
analog output VIDEO (2) if the signal output and the
insertion “IP Show” have been activated in the cam­era settings “Device 

If you do not know the current address of the cam­era, start the program “IPSearch.exe” (available on
the Monacor homepage: www.monacor.com Sup-
port Downloads) to find the camera in the network.

1) To start the search, click the button “Start”of
the tab “Multicast Search”. The list on the left
will show the cameras found in the network
(☞fig.2).

2) To stop the search, click the button “Stop”.

3) Select the camera from the list. The current set­tings of this camera can be found on the right.

4) Change the settings as required:
IP address, subnet mask and gateway address
can be defined as static values (select the option
“Device uses the following IP address”). Enter
a unique IP address for each camera. If a DHCP
server is available in the network (e. g. in the
router or network video recorder), this server
will be able to automatically make settings for
the camera (select the option “Device obtains an
IP address automatically”). The values assigned
automatically are highlighted in grey and cannot
be changed.

5) Click the button “Modify”. After successful trans­mission of the modifications, the message “Mod­ify success!” will appear.

6) Before you start a new search, click the button
“Clear All” to delete the list.

CVBS” (☞ chapter 6).

6 Calling up the Camera via a Computer

To call up the user interface of the camera, enter its IP
address in the address bar of the program Windows
Internet Explorer (IE, version 6 or higher). The IP ad­dresses of the computer and of the camera must be
in the same subnet.

Windows is a registered trademark of Microsoft Corporation in the
USA and other countries.

When the camera is called up, the log-in window will
appear. Select the language for the user interface.
The description below refers to English. Then enter
the user name and the password (default setting
for both: admin). If you use the default password,
a request to change the password will appear. It is
recommended to change the password to prevent
unauthorized access. Individual log-in data can also
be defined later in the camera settings. If you change
the password, make sure to remember it!

To make all functions available, installation of the

ActiveX extensions is required. These extensions will
be loaded from the camera when the camera is called
up for the first time. If necessary, reduce the security
settings of the IE accordingly to allow the installation
process. Save the installation file “NetworkSurveil­lance.exe” to the computer, close the IE and execute
the file.

INC-4036 MDVP Order No. 18.0129

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

When a connection to the camera has been established, the view with the cur­rent camera image (fig. 3) will be displayed. The following options are available:

View “Live Video” with display of camera image

a

View “Playback” to replay the recordings from the camera

b

View “Configuration” to change the camera settings

c

Button to change the password

d

Button to log out

e

Camera image with information on the stream currently transmitted

f

Toolbar with the following functions:

g

 / : Stop / Start of image transmission
“Stream”: Selection of a stream
: Activation/Deactivation of audio transmission from the camera

[Audio Input (12)]

: Activation / Deactivation of audio transmission to the camera

[Audio Output (13)]
: Specific camera settings (e. g. brightness control, mirror image)
: Snapshot function to save a snapshot as an image file
: Starting / Stopping a video recording on the PC
: Activation / Deactivation of image analysis functions (“Intelligent Analysis”)
When the camera image is clicked with the right mouse button, the following

menu will appear:

Menu item Function

Full Screen (Exit Full Screen)

Sensor

Zoom In / Out

Restore Panorama display of the entire image (after zooming in)

full-screen image (exit)
alternatively: double-click the image

like

zooming in / zooming out
alternatively: use the scroll wheel to zoom in/out or drag the
mouse to select the desired image section

To change the settings for the camera, select the tab c and go to the view
“Configuration” (☞ fig. 4). On the left (h), select the desired category for the
settings. To show additional subcategories, click ⊞. To set, for example, the cur­rent time for the camera, go to “Device  Date and Time”.

To save a setting that has been changed, click the green check mark ✔ or the
button “Apply”. To load the current settings from the camera, click the button
“Refresh”.

6.1 Sensor menu

To activate the sensor menu (fig. 5), click the icon

Sensor menu

➄

.

Select the mode in the list field at the bottom on the left. To change the settings,
select “Debug Mode”. The settings made in the sensor menu can be saved with
“Save” (Schemes 1 – 4) and retrieved (selection via second list field). It is possible
to define an individual validity period for each of the settings saved (view “Time
Segment”). This will allow you, for example, to make different settings for day
and night.

To reset the settings to the values saved, click “Reset”. To reset the settings to
the factory settings, click “Factory Setting”.

The setup options of the sensor menu can be found in the table below.

View Setting Function

Enable

Time Segment


Scene

Exposure Shutter, Gain exposure settings

WB Mode, Red, Blue white balance

Day Night Mode, IR LED

Noise Reduction 2D NR, 3D NR noise reduction

Enhance Image

Zoom Focus without function for this model

Start Time start of validity period

End Time end of validity period

Brightness brightness

Saturation saturation

Sharpness sharpness

Contrast contrast

Scene place of application

Aisle aisle mode

Mirror

WDR, HLC, BLC,
Anti-Shake, Defog

activation of the validity period defined for these
settings (Scheme)

mirror image: off, horizontal, vertical, horizontal
and vertical

day/ night switching, infrared LED illumination

image enhancement

7 Resetting the Camera

When the camera is reset to its factory settings, any changes the user has made
to the camera settings will be lost.

1) Use the key provided to loosen the two screws of the housing cover. Remove
the cover.

2) Keep the button RESET TO DEFAULT (6) pressed for more than 5 seconds.
When the button is released, resetting will start with a delay and may take a
few minutes.

3) Tightly close the housing cover again.

The camera is reset to the static IP address 192.168.0.120. The default user name
and the password for log-in is: admin.

8 Specifications

Image sensor: . . . . . . . . . . .CMOS, 8.5 mm (1⁄3 ”)

. . . . . . . . . . . . . . . . . .1 : 1.2 / 2.8 mm

Lens:

Viewing angle: . . . . . . . . . . 90°

Minimum illumination:

Resolution: . . . . . . . . . . . . .30 frames max. per second

Electronic shutter:

Protocols: . . . . . . . . . . . . . .IPv4, IPv6, HTTPS, RTSP, DDNS, SMTP, SSL,

Compression:

. . . . . . . . . . .MPEG-4 H.264 / H.265, MJPEG

Video streaming: . . . . . . . . . Mainstream 500 – 12 000 kbit /

Network: . . . . . . . . . . . . . .Ethernet 10 / 100 Mbit / s

Ambient temperature: . . . .−30 °C to +60 °C

IP rating: . . . . . . . . . . . . . . .IP 66

Power supply: . . . . . . . . . . .⎓12 V/ 420 mA or PoE IEEE 802.3af

Dimensions: . . . . . . . . . . . .⌀ 100 mm × 53 mm

Weight: . . . . . . . . . . . . . . .340 g

Subject to technical modification.

. . . .0.01 lx (colour)

with 2592 × 1520 pixels

. . . . . . . .1⁄5 – ½0 000 s

ONVIF 2.6 etc.

Substream 100 – 6000 kbit /s

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright

©

by MONACOR INTERNATIONAL. All rights reserved.

A-1989.99.01.05.2019

INC-4036 MDVP

Référence numérique 18.0129

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

Caméra réseau pour l’extérieur

Cette notice s’adresse aux installateurs de sys­tèmes de surveillance vidéo. Veuillez lire la pré­sente notice avec attention avant l’installation

Français

et conservez-la pour pouvoir vous y reporter
ultérieurement. Vous trouverez sur un feuillet
distinct les schémas des descriptions suivantes.

1 Possibilités d’utilisation

La caméra INC-4036MDVP est spécialement conçue
pour une utilisation dans des installations de surveil­lance vidéo basée sur des réseaux informatiques.
Grâce à son boîtier étanche (IP 66), elle est également
adaptée à une utilisation en extérieur. Elle est dotée
d’un capteur d’image 4 mégapixels et d’un objectif
2,8 mm et propose, entre autres, une visualisation en
image miroir, un masquage de zones d’images et des
fonctions d’analyse d’image (par exemple une dé­tection de mouvements). Dans la pénombre, la LED
infrarouge intégrée éclaire la zone de surveillance
jusqu’à 10 m ; la caméra commute en mode noir et
blanc. La caméra dispose d’un serveur web intégré
avec streaming vidéo × 3. Pour une installation cor­recte, des connaissances en technologie réseau sont
indispensables.

La caméra peut être utilisée en combinaison avec
un enregistreur vidéo réseau (par exemple NWR-…*)
ou seule avec un navigateur internet. Elle dispose
d’une entrée audio et d’une sortie audio ; ainsi, une
communication mutuelle via un ordinateur est pos­sible. Une fente pour carte mémoire permet un enre­gistrement vidéo dans la caméra, selon un calendrier
ou déclenché par une fonction d’analyse d’image.

* Conseil : Si le modèle de caméra n’existe pas dans la liste
de l’enregistreur utilisé, sélectionnez le protocole ONVIF.

2 Conseils importants

La caméra répond à toutes les directives nécessaires
de l’Union européenne et porte donc le symbole .

ATTENTION La LED infrarouges s’allume dans la
pénombre. Ne regardez jamais directement la LED
allumée à proximité. La lumière infrarouge peut
engendrer des irritations des yeux. Le rayonne­ment infrarouge est cependant bien en dessous du
seuil limite d’émission et classé sans risque selon la
norme EN 62471.

Protégez la caméra des températures extrêmes

•

(plage de température de fonctionnement autori­sée : −30 °C à +60 °C).

Pour le nettoyage, n’utilisez pas de produits

•

chimiques ou de détergents agressifs.
Nous déclinons toute responsabilité en cas de

•

dommages corporels ou matériels résultants si la
caméra est utilisée dans un but autre que celui
pour lequel elle a été conçue, si elle n’est pas cor­rectement branchée ou utilisée ou si elle n’est pas
réparée par une personne habilitée ; en outre, la
garantie deviendrait caduque. De même, notre
responsabilité ne saurait être engagée en cas de
pertes de données et leurs conséquences, causées
par une mauvaise utilisation ou un défaut.

Lorsque la caméra est définitivement reti­rée du service, vous devez la déposer dans
une usine de recyclage de proximité pour
contribuer à son élimination non polluante.

CARTONS ET EMBALLAGE
PAPIER À TRIER

3 Montage

1) Un test de fonctionnement doit être effectué afin
de définir le lieu optimal de montage. Pour ce
faire, mettez temporairement la caméra en fonc­tion (☞chapitres suivants).

2) Avec la clé livrée, desserrez les deux vis du cou­vercle du boîtier et retirez le cache. Veillez à ce que
le dôme ne soit pas rayé lors du montage.

3) Sur le lieu de montage (par exemple mur ou pla­fond), percez deux trous pour fixer la caméra (ga­barit livré) et percez si besoin, un trou pour le câble
de branchement. (Le câble peut, à la place, passer
sur le côté via le joint caoutchouc.) Vissez le socle
de la caméra via ses trous (1).

Remarque : Lors du montage de la caméra, faites
attention à la direction du rayonnement de la LED
IR(5). Evitez de diriger la caméra directement vers
des sources puissantes de lumière (p. ex. soleil) ; cela
pourrait réduire la durée de vie du capteur d’image.

4) Pour orienter la caméra, desserrez un peu les deux
vis (8) du support de la caméra de telle sorte que
la caméra (7) puisse facilement tourner. Ensuite
revissez les vis.

5) Lorsque l’installation de la caméra est terminée,
replacez le cache et refermez le boîtier de la
caméra avec les deux vis en veillant à l’étanchéité.

Remarque : Pour que l’humidité présente ne reste pas
dans le boîtier de la caméra, il faut faire fonctionner la
caméra 30 minutes au moins avant de fermer le boîtier.

4 Branchement de la caméra

Les connexions (10 – 13) et le répartiteur de câble(9)
ne sont pas étanches. Vous devez les protéger en
conséquence.

1) Reliez la caméra via la fiche RJ45 (10) à un ordina­teur individuel, un réseau local d’ordinateurs ou,
par exemple, via un routeur, à des réseaux plus
importants d’ordinateurs (internet).

La LED NET (3) indique l’existence d’une

connexion réseau.

2) Pour la transmission audio via le réseau, il est pos­sible de relier une source audio avec niveau ligne
(par exemple microphone avec préamplificateur) à
la prise RCA «Audio Input» (12).

3) Pour la restitution audio, branchez un amplifica­teur casque ou une installation de haut-parleurs à
la prise RCA «Audio Output» (13).

4) Pour insérer une carte mémoire et / ou utiliser la
sortie vidéo analogique, desserrez les deux vis et
retirez le cache du boîtier. Une fois la carte mé­moire insérée ou la sortie vidéo utilisée, refermez
le boîtier de la caméra avec les deux vis en veillant
à l’étanchéité.

5) Pour orienter plus facilement la caméra, on peut
relier l’entrée analogique d’un moniteur à la prise
VIDEO (2) (adaptateur BNC livré). Pour ce faire,
«Device 
de la caméra (☞ chapitre 6).

6) Si la caméra doit effectuer des enregistrements
vidéo de manière autonome, insérez une carte mé­moire de type «micro SD[HC / XC]» (128 GOmax.)
dans la fente (4) (coin oblique vers la caméra).
Poussez la carte dans la fente jusqu’à ce qu’elle
s’enclenche. La LED (3) brille lorsque la carte est
insérée.

en cours doit être arrêté. Appuyez ensuite sur la
carte pour qu’elle se désenclenche.

CVBS» doit être activé dans les réglages

Avant de retirer la carte, tout enregistrement

7) Reliez un bloc secteur 12 V stabilisé avec une
puissance continue de 420 mA (par exemple PSS­1205DC ou PS-120WP) via une fiche alimentation

⌀

5,5 / 2,1 mm (diamètre extérieur / diamètre inté­rieur) à la fiche (11). Veillez à respecter la polarité:
contact médian = +.

A la place, la caméra peut être alimentée via le

câble réseau (Power over Ethernet IEEE 802.3af).

5 Intégrer la caméra dans un réseau

Pour que la caméra puisse être adressée directe­ment via un ordinateur lors de la configuration, son
adresse IP est préréglée, en usine, sur 192.168.0.120.
L’adresse actuelle de la caméra est affichée dans le
signal vidéo à la sortie analogique auxiliaire VIDEO (2)
lorsque l’émission de signal et l’affichage «IP Show»
ont été activés dans les réglages de caméra «Device



CVBS» (☞ chapitre 6).

Si l’adresse actuelle de la caméra n’est pas connue,
démarrez le programme «IPSearch.exe» pour trouver
la caméra dans le réseau (disponible sur le site de
Monacor : www.monacor.com  Support  Down­loads).

1) Pour démarrer la recherche, cliquez sur le bouton
«Start» sur l’onglet «Multicast Search». Les camé­ras trouvées dans le réseau sont affichées dans la
liste sur le côté gauche (☞schéma 2).

2) Pour terminer la recherche, cliquez sur le bouton
«Stop».

3) Sélectionnez la caméra dans la liste. Les réglages
actuels de la caméra sont affichés maintenant sur
le côté droit.

4) Si besoin, modifiez les réglages :
L’adresse IP, le masque sous-réseau et l’adresse
Gateway peuvent être déterminées de manière
statique (sélectionnez l’option «Device uses the
following IP address»). Il faut une adresse IP
unique pour chaque caméra. Si dans le réseau,
il existe un serveur DHCP (par exemple dans le
routeur ou l’enregistreur vidéo réseau), il peut
effectuer automatiquement les réglages pour la
caméra (sélectionnez l’option «Device obtains an
IP address automatically») ; les valeurs attribuées
automatiquement apparaissent sur un fond gris et
ne peuvent pas être modifiées.

5) Cliquez sur le bouton «Modify». Lorsque la trans­mission des modifications est réussie, le message
«Modify success!» s’affiche.

6) La liste peut être effacée avant une nouvelle re­cherche via le bouton «Clear All».

6 Appeler une caméra via un ordinateur

L’interface utilisateur de la caméra peut être appelée
en saisissant son adresse IP dans la barre d’adresse du
programme Windows Internet Explorer (IE, Version 6
ou supérieur). Pour ce faire, il faut que les adresses
IP de l’ordinateur et de la caméra appartiennent au
même sous-réseau.

Windows est une marque déposée de Microsoft Corporation aux
Etats-Unis et dans les autres pays.

Lorsque vous appelez la caméra, la fenêtre d‘ouver­ture de session s’affiche en premier. Sélectionnez
la langue pour l’interface utilisateur : la description
suivante se réfère au réglage «English». Ensuite, sai­sissez le nom utilisateur et le mot de passe (préré­glage pour les deux saisies : admin). Lorsque vous
vous connectez avec ces données préétablies, un
message apparaît, demandant de modifier le mot de
passe. Cela est impératif pour éviter tout accès non
autorisé. Les données d’accès peuvent également

INC-4036 MDVP Référence numérique 18.0129

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS

être modifiées ultérieurement dans les réglages de caméra. Veillez à bien noter
le mot de passe !

Pour pouvoir utiliser toutes les fonctions, l’installation des extensions ActiveX
est indispensable. Elles sont chargées à partir de la caméra la première fois que
la caméra est appelée. Si besoin, il faut réduire les réglages de sécurité de IE pour
que le processus soit autorisé. Mémorisez le fichier d’installation «NetworkSur­veillance.exe» sur l’ordinateur, fermez IE et exécutez le fichier.

Lorsque la connexion à la caméra est établie, la visualisation indiquée sur le sché­ma 3 avec l’image actuelle de la caméra s’affiche, avec les possibilités suivantes
d’utilisation :

Visualisation «Live Video» avec affichage de l’image de la caméra

a

Visualisation «Playback» pour lire les enregistrements de la caméra

b

Visualisation «Configuration» pour modifier les réglages de caméra

c

Bouton pour modifier le mot de passe

d

Bouton pour se déconnecter

e

Image de la caméra avec des informations sur le stream actuellement transmis

f

Barre de fonctions avec les fonctions suivantes

g

 /  : Quitter / Démarrer la transmission d’images
«Stream»: sélection d’un stream
: Activation / Désactivation de la transmission audio depuis la caméra

[Audio Input (12)]

: Activation / Désactivation de la transmission audio vers la caméra

[Audio Output (13)]
: Réglages spécifiques de caméra (p. ex. réglage luminosité, mode miroir)
: Fonction capture pour mémoriser un instantané comme image
: Marche /Arrêt d’un enregistrement vidéo sur le PC
: Activation / Désactivation des fonctions d’analyse d’image

(«Intelligent Analysis»)
Par un clic droit de la souris sur l’image de la caméra, le menu suivant s’affiche :

Point menu Fonction

Full Screen (Exit Full Screen)

Sensor

Zoom In / Out

Restore Panorama Afficher l’image entière (après Zoom In)

Visualisation image plein écran (quitter)
Alternative : double clic sur l’image

comme

Zoom avant / arrière
Alternative : avec la molette de la souris, zoomez ou tirez un
cadre sur la section d’image voulue

Pour modifier les réglages pour la caméra, commutez sur la fenêtre «Configu­ration» (☞schéma 4) via l‘onglet c. Sélectionnez la rubrique voulue pour les
réglages dans le bord gauche (h). En cliquant sur ⊞, vous pouvez afficher des
sous-rubriques supplémentaires. Ainsi, on peut régler, par exemple l’heure ac­tuelle pour la caméra via «Device  Date and Time».

Une fois le réglage modifié, cliquez sur la coche verte ✔ ou sur le bouton
«Apply» pour mémoriser la modification. Pour charger les réglages actuels depuis
la caméra, cliquez sur le bouton «Refresh».

6.1 Menu capteur – Sensor –

Par un clic sur le symbole

, la fenêtre Sensor s‘affiche (schéma 5).

Avec «Reset», on peut réinitialiser toutes les modifications réalisées sur les

valeurs mémorisées. Avec «Factory Setting», les réglages usine sont rétablis.
Vous trouverez dans le tableau suivant les possibilités de réglage du menu Sensor.

Visualisation Réglage Fonction

Enable Durée réglée pour ces réglages (Scheme) activée

Time Segment


Scene

Exposure Shutter, Gain Réglages de l’exposition

WB Mode, Red, Blue Compensation du blanc

Day Night Mode, IR LED

Noise Reduction 2D NR, 3D NR Elimination du bruit

Enhance Image

Zoom Focus sans fonction sur ce modèle

Start Time Heure de démarrage

End Time Heure de fin

Brightness Luminosité

Saturation Saturation des couleurs

Sharpness Netteté image

Contrast Contraste

Scene Environnement utilisation

Aisle Mode corridor

Mirror

WDR, HLC, BLC,
Anti-Shake, Defog

Mode miroir : désactivé, horizontal, vertical,
horizontal et vertical

Commutation jour / nuit, éclairage LED infrarouge

Optimisation de l’image

7 Réinitialisation de la caméra

La caméra peut être réinitialisée sur ses réglages usine, mais toutes les modifica­tions effectuées par l‘utilisateur aux réglages de la caméra sont perdues.

1) Avec la clé livrée, desserrez les deux vis du couvercle du boîtier et retirez le
cache.

2) Maintenez la touche RESET TO DEFAULT (6) enfoncée plus de 5 secondes. Le
processus de redémarrage démarre de manière temporisée une fois la touche
relâchée et peut durer quelques minutes.

3) Replacez le cache et refermez en veillant à l’étanchéité.

La caméra est maintenant réglée à nouveau sur l’adresse IP statique 192.168.0.120;
le nom utilisateur et le mot de passe pour la connexion sont : admin.

8 Caractéristiques techniques

Capteur image : . . . . . . . . . CMOS, 8, mm (1⁄3 ”)

Objectif :

Angle : . . . . . . . . . . . . . . . .90°

Luminosité minimale :

Résolution : . . . . . . . . . . . . . 30 images / s max. pour 2592 × 1520 points

Obturation électronique : . . 1⁄5 – ½0 000 s

Protocoles : . . . . . . . . . . . . .IPv4, IPv6, HTTPS, RTSP, DDNS, SMTP, SSL,

Processus compression :

Streaming vidéo : . . . . . . . . Mainstream – 12 000 kbit /s

Réseau : . . . . . . . . . . . . . . . Ethernet 10 / 100 Mbit / s

Température fonc. : . . . . . . . −30 °C à +60 °C

Type protection : . . . . . . . . . IP 66

Alimentation : . . . . . . . . . . .⎓12 V/ 420 mA ou PoE IEEE 802.3af

Dimensions : . . . . . . . . . . . .⌀ 100 mm × 53 mm

Poids : . . . . . . . . . . . . . . . . . 340 g

. . . . . . . . . . . . . . .1 : 1,2 / 2,8 mm

. . . . .0,01 lx (couleur)

ONVIF 2.6 et autres

. . .MPEG-4 H.264/ H.265, MJPEG

Substream 100 – 6000 kbit /s

Menu sensor

➄

Vous pouvez sélectionner le mode dans le champ en bas à gauche. Pour modifier
les réglages, sélectionnez «Debug Mode». Les réglages effectués dans le menu
Sensor peuvent être mémorisés avec «Save» comme Scheme 1 – 4 puis rappelés
(sélection via un second champ). Pour les réglages mémorisés, on peut définir une
durée de validité (visualisation «Time Segment»). Cela signifie, par exemple, que
des réglages différents peuvent être efficaces la nuit et le jour.

MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright

©

by MONACOR INTERNATIONAL. All rights reserved.

Tout droit de modification réservé.

A-1989.99.01.05.2019
