Monacor DPR-10 User Manual

MP3-Rekorder MP3 Recorder

DPR-10

Bestell-Nr. • Order No. 17.2740

BEDIENUNGSANLEITUNG INSTRUCTION MANUAL MODE D’EMPLOI ISTRUZIONI PER L’USO

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS

Deutsch ............Seite 4

English ............Page 8

Français ............Page 12

Italiano ............Pagina 16

Technische Daten

Frequenzgang

Klirrfaktor

Kanaltrennung

Dynamikumfang

Audioausgang

Audioeingang

Stromversorgung

Abmessungen (B × H × T)

Gewicht

ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS

Speciﬁcations

Frequency response Bande passante Banda passante

THD Taux de distorsion Fattore di distorsione

Channel separation Séparation des canaux Separazione canali

Dynamic range Dynamique Range dinamico

Audio output Sortie audio Uscita audio

Audio input Entrée audio Ingresso audio

Power supply Alimentation Alimentazione

Dimensions (W × H × D)

Weight Poids Peso

Caractéristiques techniques

Dimensions (l × h × p)

Dati tecnici

Dimensioni (l × h × p)

DPR-10

20 – 20 000 Hz

< 0,3 %

> 60 dB

> 96 dB

0 – 1,2 V

RCA (Cinch)

800 mV max.

RCA (Cinch)

12 V (⎓) , 400 mA

174 × 52 × 110 mm

545 g

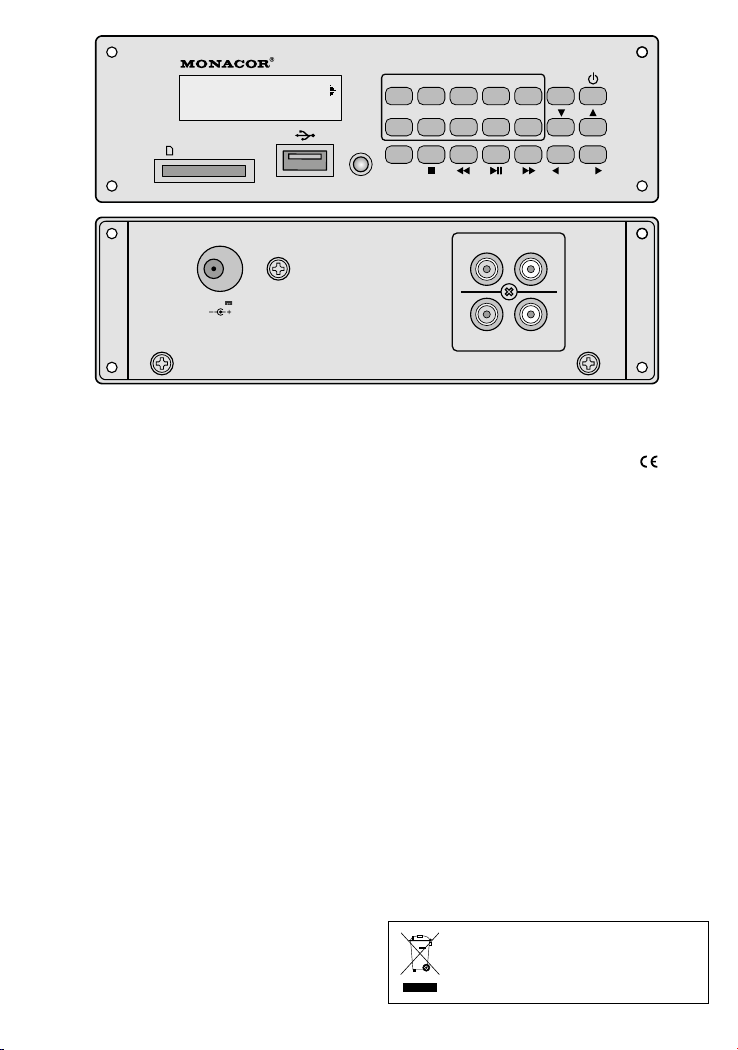

Deutsch

DP R-10

Title-This so TR0052 03:49 MP3

SD/ MMC CARD

0 1 2 3 4 REC

5 6 7 8 9

FUNC

R L

VOL.

FOLDER

OUTPUT

12V

MP3-Rekorder

Diese Bedienungsanleitung richtet sich an Benutzer ohne besondere Fachkenntnisse. Bitte lesen Sie die Anleitung vor dem Betrieb gründlich durch und heben Sie sie für ein späteres Nachlesen auf.

1 Einsatzmöglichkeiten

Mit dem MP3-Rekorder DPR-10 lassen sich MP3- und WMA-Dateien von USB-Speichersticks* und Speicherkarten* (bis 64 GB) abspielen. Für Aufnahmen im MP3-Format kann ein Audiogerät (Radio, CD-Spieler usw.) angeschlossen werden. Außerdem lassen sich Audio dateien von einer Speicherkarte auf einen USB-Stick kopieren und umgekehrt.

Der DPR-10 kann als separates Gerät betrieben werden, lässt sich aber auch wegen seiner kompakten Bauform in ein anderes Gerät (z. B. in eine Aktivlautsprecherbox) einbauen. Dabei darauf achten, dass ihn das Gerät, in welches der DPR-10 eingesetzt wird, nicht zu stark erwärmt.

R L

AUX INPUT

2 Wichtige Hinweise

fürdenGebrauch

Das Gerät entspricht allen relevanten Richtlinien der EU und trägt deshalb das -Zeichen.

Das Gerät ist nur zur Verwendung im Innen-

•

bereich geeignet. Schützen Sie es vor Tropfund Spritzwasser sowie hoher Luftfeuchtigkeit. Der zulässige Einsatztemperaturbereich beträgt 0 – 40 °C.

Verwenden Sie zum Reinigen nur ein tro-

•

ckenes, weiches Tuch, niemals Wasser oder Chemikalien.

Wird das Gerät zweckentfremdet, nicht rich-

•

tig angeschlossen, falsch bedient oder nicht fachgerecht repariert, kann keine Garantie für das Gerät und keine Haftung für daraus resultierende Sach- oder Personenschäden übernommen werden.

Für Datenverluste auf einem Speicher, die

•

durch Fehlbedienung oder durch einen Defekt entstanden sind, kann ebenfalls keine Haftung übernommen werden.

* Hinweis: Aufgrund der Vielfalt von Speicher-Her-

stellern und Gerätetreibern kann nicht garantiert werden, dass alle Speichermedien mit dem DPR-10 kompatibel sind.

Soll das Gerät endgültig aus dem Betrieb genommen werden, übergeben Sie es zur umweltgerechten Entsorgung einem ört lichen Recyclingbetrieb.

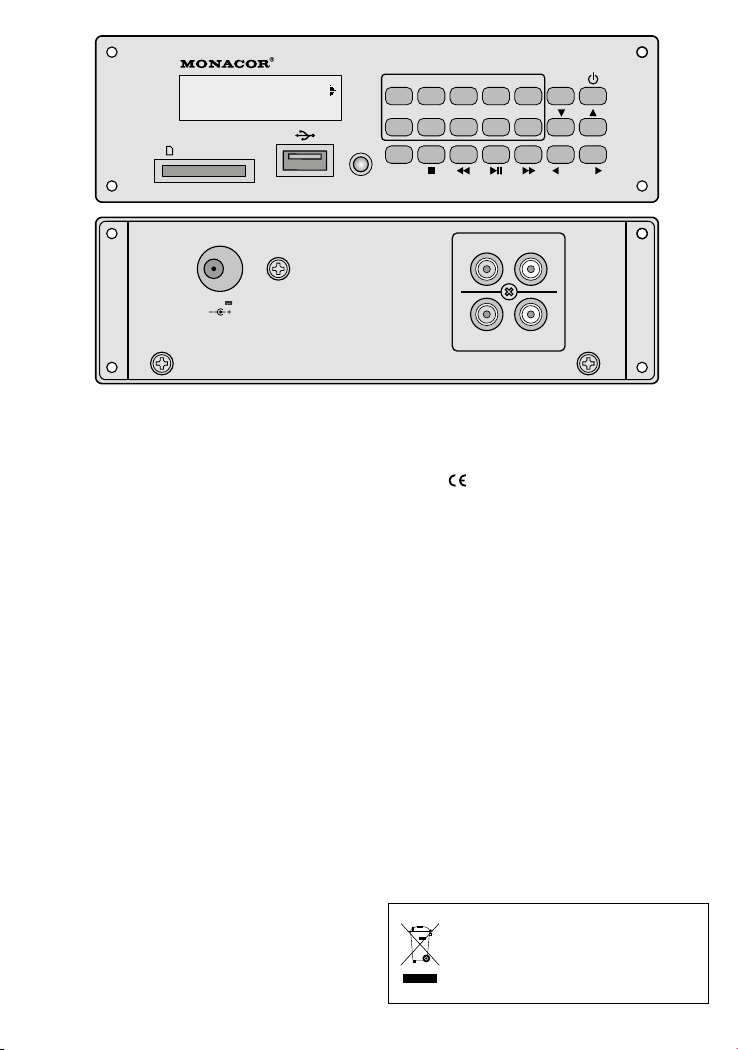

3 Anschlüsse

Vor dem Anschluss oder vor dem Verändern von Anschlüssen den DPR-10 und die anzuschließenden Geräte ausschalten.

1) Die Buchsen OUTPUT über ein Cinch- Kabel mit einem Line-Pegel-Eingang, z. B. an einem Mischpult oder an einem Verstärker, verbinden (L = linker Kanal, R = rechter Kanal).

2) Für MP3-Aufnahmen ein Audiogerät mit Line- Pegel-Ausgang (z. B. CD-Spieler, Mischpult) an die Buchsen AUX INPUT anschließen.

3) Zur Stromversorgung wird ein stabilisiertes 12-V-Netzgerät mit einer Belastbarkeit von 400 mA und einem Kleinspannungs stecker 5,5 / 2,1 mm (Außen- / Innendurchmesser) benötigt (z. B. PSS-1205DC von MONACOR). Das Netzgerät an die Buchse 12 V⎓ anschließen: Am Mittelkontakt muss der Pluspol anliegen!

4 Bedienung

Das Gerät mit der Taste am Gerät oder POWER auf der Fernbedienung einschalten. Auf dem Display erscheint die Anzeige Welcome. Ist weder eine Speicherkarte noch ein USB-Stick eingesteckt, zeigt das Display NO USB an.

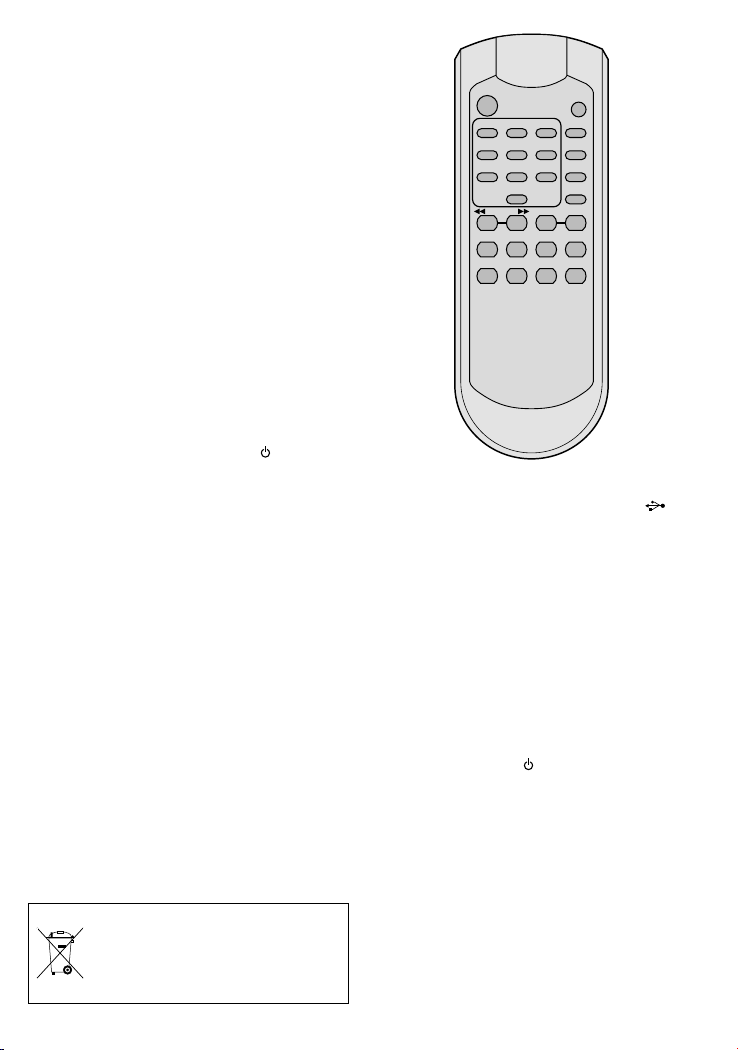

4.1 Fernbedienung

1) Auf der Rückseite der Fernbedienung den Batteriefachdeckel abnehmen. Die Batterien (2 × 1,5 V, Größe AAA = Micro), wie im Batteriefach angegeben, einsetzen. Das Fach mit dem Deckel wieder schließen.

Bei längerem Nichtgebrauch die Batterien herausnehmen, damit die Fernbedienung bei einem eventuellen Auslaufen der Batterien nicht beschädigt wird.

2) Die Fernbedienung beim Drücken einer Taste immer in Richtung des Sensors „IR“ halten. Dabei muss Sichtverbindung zwischen der Fernbedienung und dem Sensor bestehen.

3) Lässt die Reichweite der Fernbedienung nach, sind die Batterien verbraucht und müssen ausgewechselt werden.

Batterien dürfen nicht in den Hausmüll geworfen werden. Geben Sie sie zur umweltgerechten Entsorgung nur in den Sondermüll (z. B. Sammelbehälter im Einzelhandel).

2 31

5 64

8 97

PLAY

PAUSE

STOP

PROG

DISPLAY

ID3

REV – SKIP – CUE

FUNCREPEAT

POWER

FOLDER

FIND MUTE

DEL VOL– VOL+REC

4.2 Musiktitel abspielen

1) Einen USB-Speicherstick in den USB-Anschluss

stecken und / oder

eine Speicherkarte in den Schlitz SD/ MMC CARD stecken. Dabei muss die abgeschrägte Ecke der Karte nach rechts zeigen. Soll die Karte wieder entnommen werden, sie etwas hineindrücken, sodass sie ausrastet.

2) Zum Starten des Abspielens die Taste II PLAY/ PAUSE drücken.

3) Die weiteren Funktionsmöglichkeiten beim Abspielen sind in der Tabelle auf der Seite 7

übersichtlich dargestellt.

4) Nach dem Betrieb das Gerät mit der Taste

oder POWER ausschalten. Wird es längere Zeit nicht benutzt, sollte das angeschlossene Netzgerät von der Stromversorgung getrennt werden. Es verbraucht auch bei ausgeschaltetem DPR-10 einen geringen Strom.

4.3 Audio-Aufnahmen

Von einem an den Buchsen AUX INPUT angeschlossenen Gerät (z. B. CD-Spieler) lassen sich MP3-Aufnahmen erstellen und auf einer Speicherkarte oder auf einem USB-Stick speichern.

1) Der Schreibschutz an der Speicherkarte bzw. am USB-Stick darf nicht aktiviert sein; ggf. den Schutz deaktivieren.

Deutsch

2) Zum Anwählen der Buchsen AUX INPUT die Taste FUNC so oft drücken, bis das Display

AUX anzeigt.

3) Die Taste REC drücken. Es wird RECORD

Deutsch

Waiting....

angezeigt.

– Ist eine Speicherkarte oder ein USB-Stick

eingesteckt, startet die Aufnahme nach einer Vorbereitungszeit von ca. 10 s.

– Sind eine Speicherkarte und ein USB-

Stick eingesteckt, wird nach 2 s Target

[CARD]

oder [USB] angezeigt. Mit den Tasten  ,  / REV – SKIP – CUE wählen, auf welchen Speicher die Aufnahme erfolgen soll. Dann die Taste REC erneut drücken. Die Aufnahme startet nach einer Vorbereitungszeit von ca. 10 s.

4) Während der Aufnahme zeigt das Display

RECORD Ɗ [CARD] oder [USB] an. Zum

Beenden der Aufnahme die Taste STOP /  drücken.

Hinweise:

1. Für die eigenen Aufnahmen legt das Gerät den Ordner TMC_AUX auf dem Speicher an. Die aufgenommenen Dateien erhalten folgende Namen: REC_AUX.mp3 REC_AUX001.mp3 REC_AUX002.mp3 usw. Das Datum und die Uhrzeit der Dateien sind jedoch nicht korrekt. Der Ordnername und die Dateinamen können mit einem Computer umbenannt werden.

2. Falls die Aufnahme verzerrt ist, die Lautstärke des angeschlossenen Gerätes verringern. (Der Signalpegel an den Buchsen darf 800 mV nicht überschreiten).

4.4 Audiodateien oder komplette Ordner

kopieren

Einzelne Audiodateien oder komplette Ordner lassen sich von einer Speicherkarte auf einen USB-Stick kopieren oder umgekehrt.

1) Mit der Taste FUNC den Speicher anwählen,

auf dem sich die zu kopierenden Titel beﬁnden (Anzeige

CARD oder USB).

2) Die Taste REC drücken. Das Display zeigt

kurz RECORD an. Dann blinkt unten links das

Lupensymbol und daneben wird Dir angezeigt. Die Ordnersuchfunktion ist aktiviert.

3) Mit den Tasten  ,  / REV – SKIP – CUE den Ordner wählen, der kopiert werden soll oder in dem sich die zu kopierende Datei be ﬁndet.

4) Soll der gewählte Ordner kopiert werden, jetzt die Taste REC erneut drücken oder, wenn nur eine Datei aus dem gewählten Ordner kopiert werden soll, die Taste REV, CUE,  oder  gedrückt halten, bis neben dem Lupensymbol File angezeigt wird. Dann durch Antippen der Taste REV, CUE,  oder 

die zu kopierende Datei wählen. Das

Kopieren mit der Taste REC starten.

Hinweis: Der Kopiervorgang kann jederzeit mit der Taste STOP /  abgebrochen werden.

4.5 Einzelne Audiodateien löschen

1) Mit der Taste FUNC den Speicher anwählen, auf dem sich die zu löschende Datei beﬁndet (Anzeige

CARD oder USB).

2) Auf der Fernbedienung die Taste DEL drücken; das Display zeigt kurz

DELETE an.

Dann blinkt unten links das Symbol und daneben wird

Dir angezeigt. Die Ordner-

suchfunktion ist aktiviert.

3) Mit den Tasten REV – SKIP – CUE den Ordner wählen, in dem sich die zu löschende Datei beﬁndet.

4) Ist der Ordner gefunden, die Taste REV oderCUE gedrückt halten, bis File neben demSymbol

angezeigt wird. Dann durch Antippen der Taste REV oder CUE die zu löschende Datei wählen.

5) Zum Löschen die Taste DEL drücken. Das Display zeigt kurz DELETE an.

6) Zum Löschen weiterer Dateien die Schritte 2) bis 5) wiederholen.

Hinweis: Der Vorgang kann jederzeit mit der Taste STOP /  abgebrochen werden.

Änderungen vorbehalten.

Diese Bedienungsanleitung ist urheberrechtlich für MONACOR ® INTERNATIONAL GmbH & Co. KG geschützt. Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.
