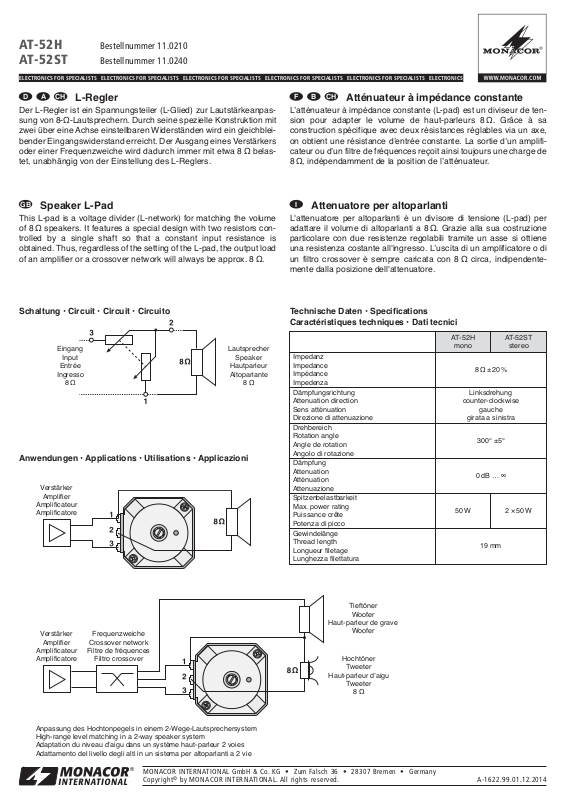

Monacor AT-52ST User guide [ml]
L-Regler
Der L-Regler ist ein Spannungsteiler (L-Glied) zur Lautstärkeanpassung von 8-Ω-Lautsprechern. Durch seine spezielle Konstruktion mit
zwei über eine Achse einstellbaren Widerständen wird ein gleichbleibender Eingangswiderstand erreicht. Der Ausgang eines Verstärkers
oder einer Frequenzweiche wird dadurch immer mit etwa 8 Ω belastet, unabhängig von der Einstellung des L-Reglers.
Atténuateur à impédance constante
Lʼatténuateur à impédance constante (L-pad) est un diviseur de tension pour adapter le volume de haut-parleurs 8 Ω. Grâce à sa
construction spécifique avec deux résistances réglables via un axe,
on obtient une résistance dʼentrée constante. La sortie dʼun amplificateur ou dʼun filtre de fréquences reçoit ainsi toujours une charge de
8 Ω, indépendamment de la position de lʼatténuateur.
Speaker L-Pad
This L-pad is a voltage divider (L-network) for matching the volume
of 8 Ω speakers. It features a special design with two resistors controlled by a single shaft so that a constant input resistance is
obtained. Thus, regardless of the setting of the L-pad, the output load
of an amplifier or a crossover network will always be approx. 8 Ω.
Attenuatore per altoparlanti
L'attenuatore per altoparlanti è un divisore di tensione (L-pad) per
adattare il volume di altoparlanti a 8 Ω. Grazie alla sua costruzione
particolare con due resistenze regolabili tramite un asse si ottiene
una resistenza costante all'ingresso. Lʼuscita di un amplificatore o di
un filtro crossover è sempre caricata con 8 Ω circa, indipendentemente dalla posizione dell'attenuatore.
AT- 52 H Bestellnummer 11.0210
AT- 52 ST Bestellnummer 11.0240
ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
©
by MONACOR INTERNATIONAL. All rights reserved. A-1622.99.01.12.2014
®
D A CH F B CH
GB I
AT-52H
mono
AT-52ST
stereo
Impedanz
Impedance
Impédance
Impedenza
8Ω ±20%
Dämpfungsrichtung
Attenuation direction
Sens atténuation
Direzione di attenuazione
Linksdrehung
counter-clockwise
gauche
girata a sinistra
Drehbereich
Rotation angle
Angle de rotation
Angolo di rotazione
300° ±5°
Dämpfung
Attenuation
Atténuation
Attenuazione
0 dB … ∞
Spitzenbelastbarkeit
Max. power rating
Puissance crête
Potenza di picco
50 W 2×50W
Gewindelänge
Thread length
Longueur filetage
Lunghezza filettatura
19 mm
Eingang
Input
Entrée
Ingresso
8Ω
Lautsprecher
Speaker
Hautparleur
Altoparlante
8Ω
Tieftöner
Woofer
Haut-parleur de grave
Woofer
Verstärker
Amplifier
Amplificateur
Amplificatore
Verstärker
Amplifier
Amplificateur
Amplificatore
Frequenzweiche
Crossover network
Filtre de fréquences
Filtro crossover
Hochtöner
Tweeter
Haut-parleur dʼaigu
Tweeter
8Ω
Schaltung • Circuit • Circuit • Circuito Technische Daten • Specifications
Caractéristiques techniques • Dati tecnici
Anwendungen • Applications • Utilisations • Applicazioni
Anpassung des Hochtonpegels in einem 2-Wege-Lautsprechersystem
High-range level matching in a 2-way speaker system
Adaptation du niveau dʼaigu dans un système haut-parleur 2 voies
Adattamento del livello degli alti in un sistema per altoparlanti a 2 vie
