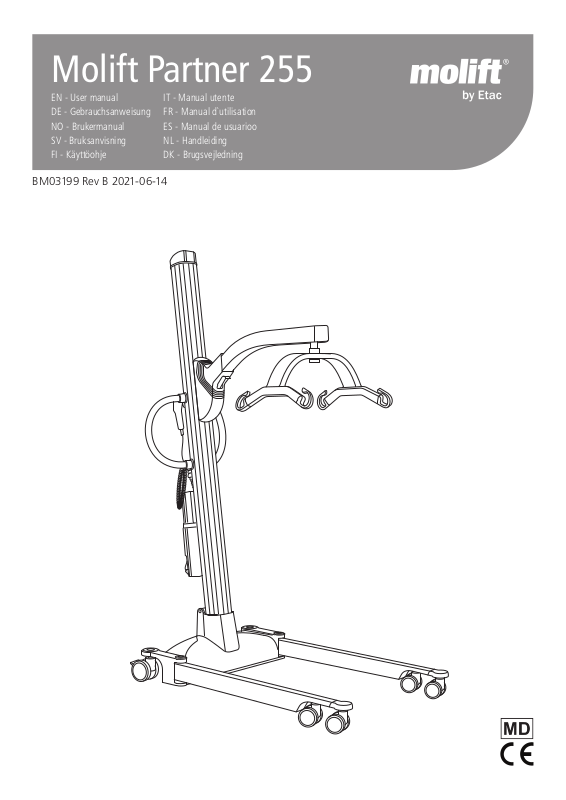

Molift Partner 255
EN - User manual
DE - Gebrauchsanweisung
NO - Brukermanual
SV - Bruksanvisning
FI - Käyttöohje
BM03199 Rev B 2021-06-14
IT - Manual utente
FR - Manual d`utilisation
ES - Manual de usuarioo
NL - Handleiding
DK - Brugsvejledning
Page 2
Page 3
Contents
User manual - English - 4
Gebrauchsanweisung - Deutsch - 18
Brukermanual - Norsk - 32
Bruksanvisning - Svenska - 46
Käyttöohje - Suomi - 60
Manual utente - Italiano - 74
Manual d`utilisation - Francais - 88
Manual de usuarioo - Español - 102
Handleiding - Nederlands - 116
Brugsvejledning - Dansk - 130
Page 4
Molift Partner 255 / www.etac.com
English Manual
Important
This User Manual contains important safety
instructions and information regarding the use of
the lifter and accessories.
In this manual the user is the person being lifted.
The assistant is the person operating the lifter.
Warning!
This symbol indicates important
information related to safety.
Follow these instructions carefully.
Read User Manual before use!
It is important to fully understand
the content of the user manual
before attempting to use the
equipment.
Visit www.etac.com for download of documentation to ensure you have the latest version.
4
Page 5

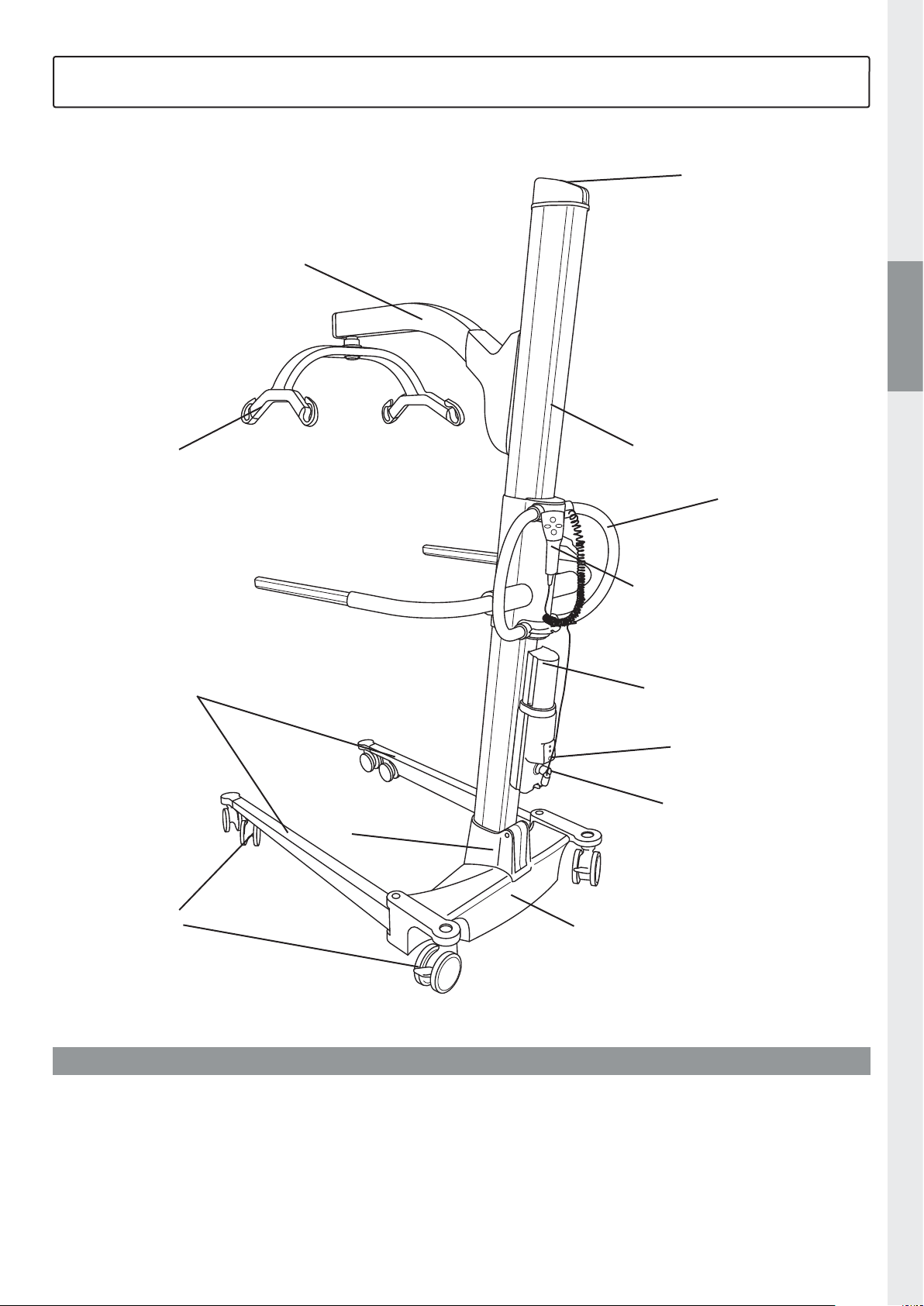

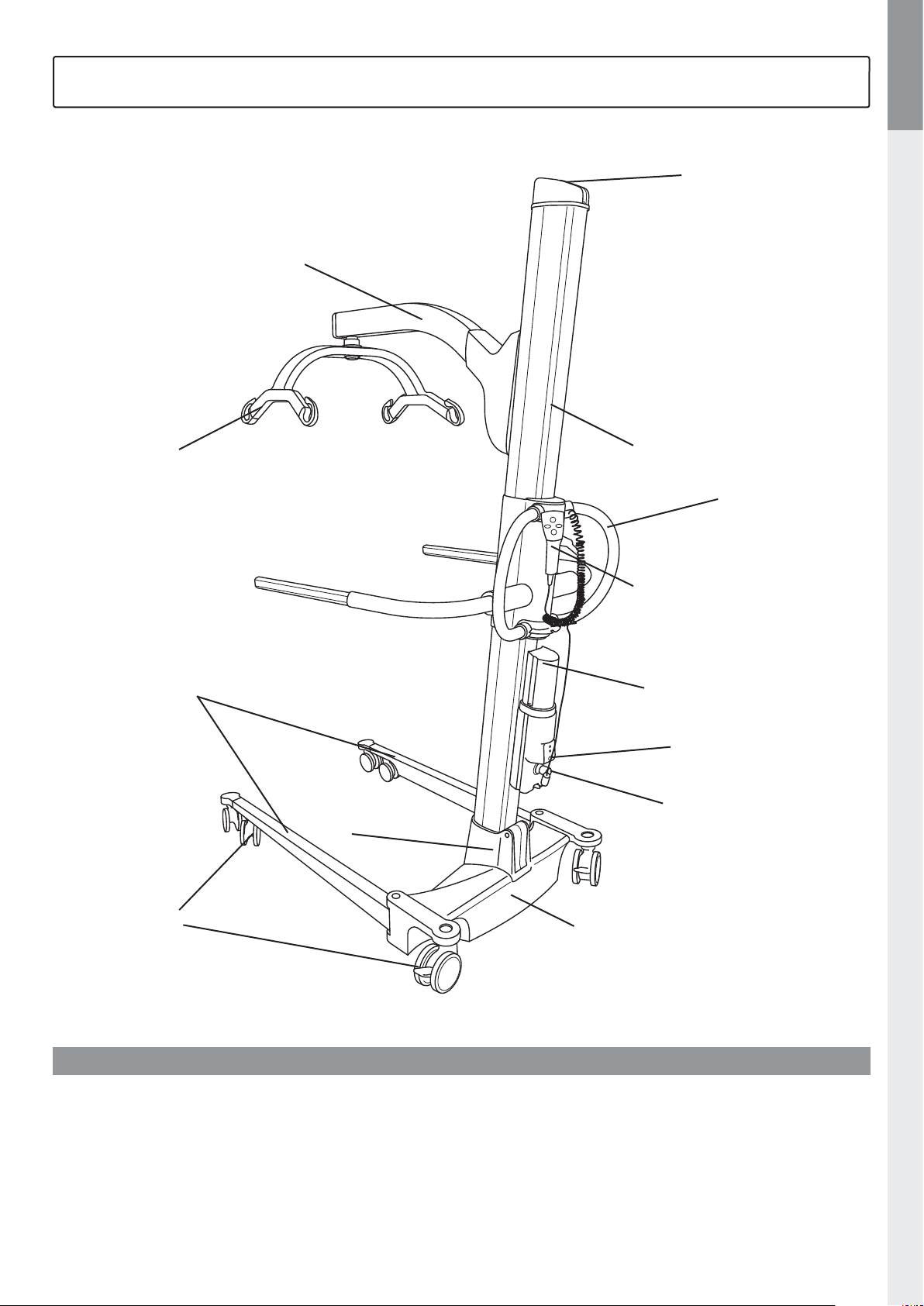

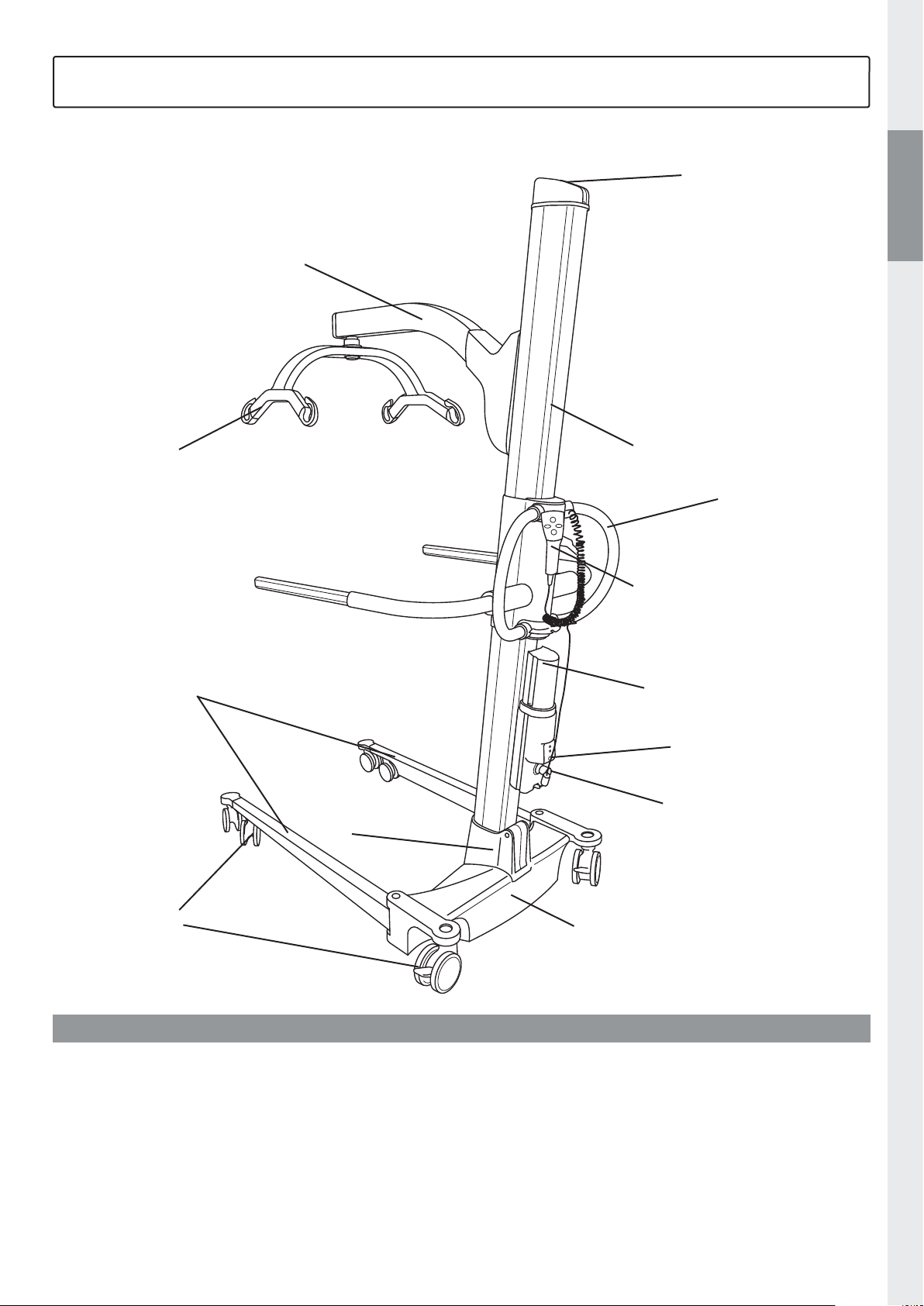

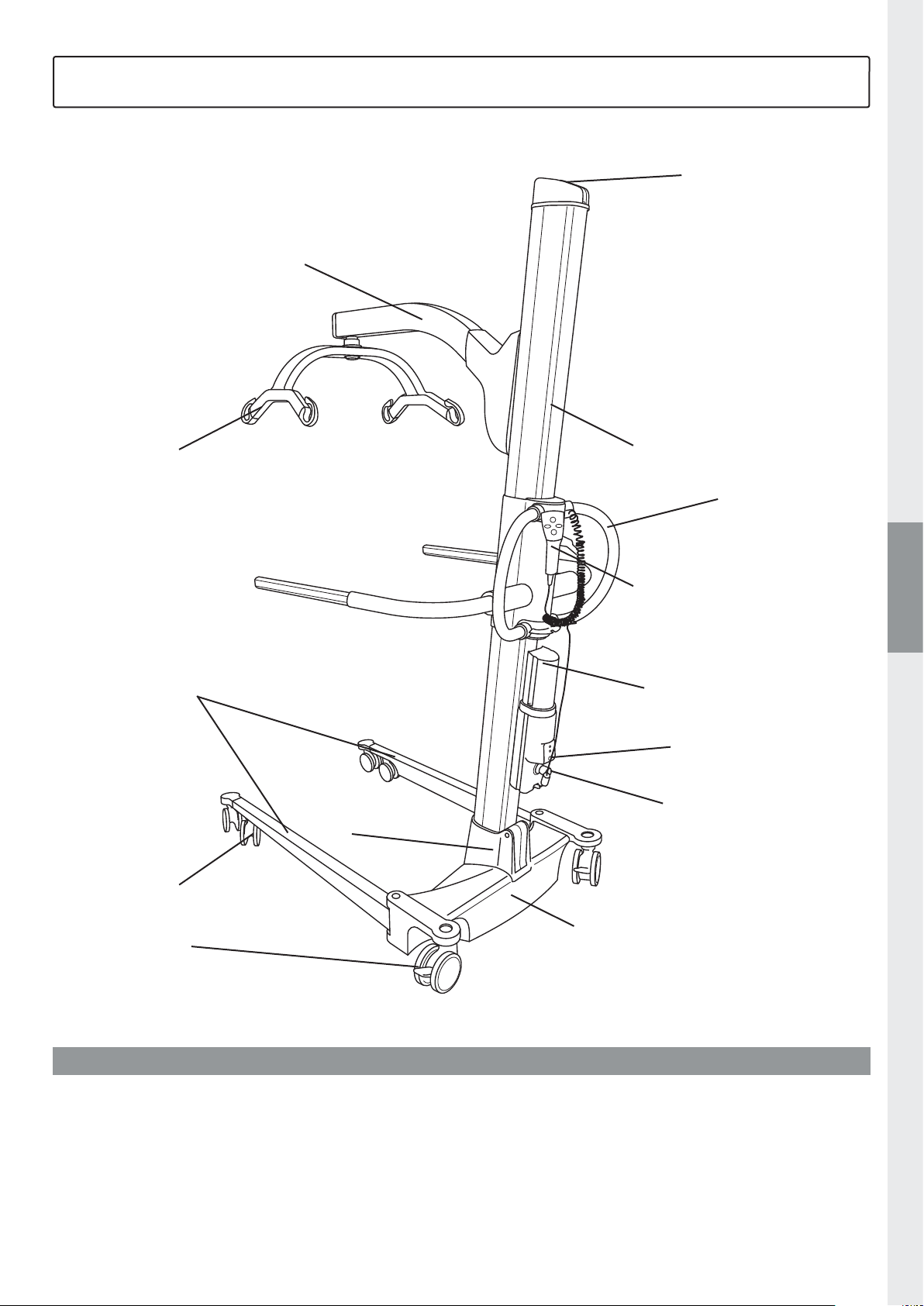

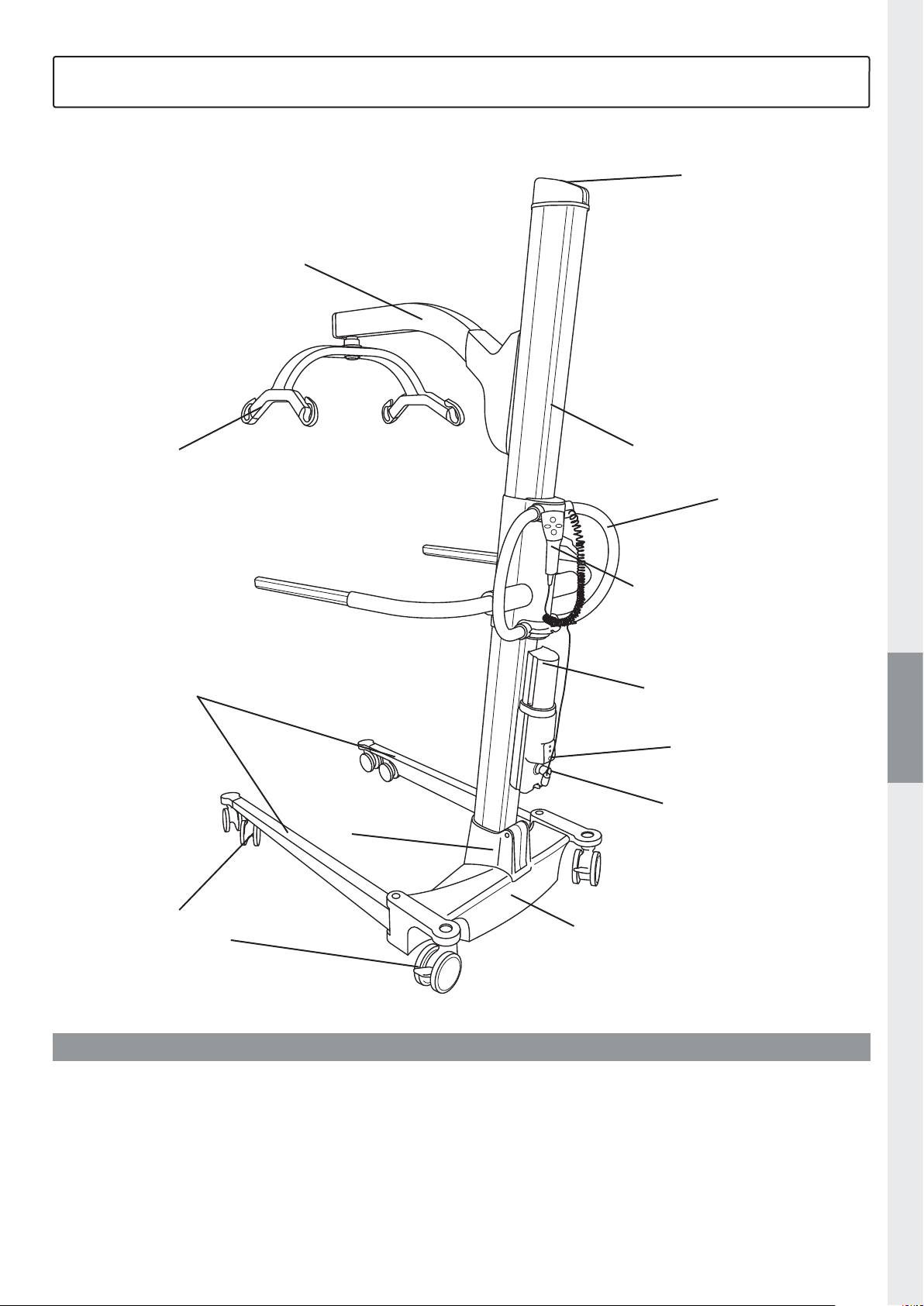

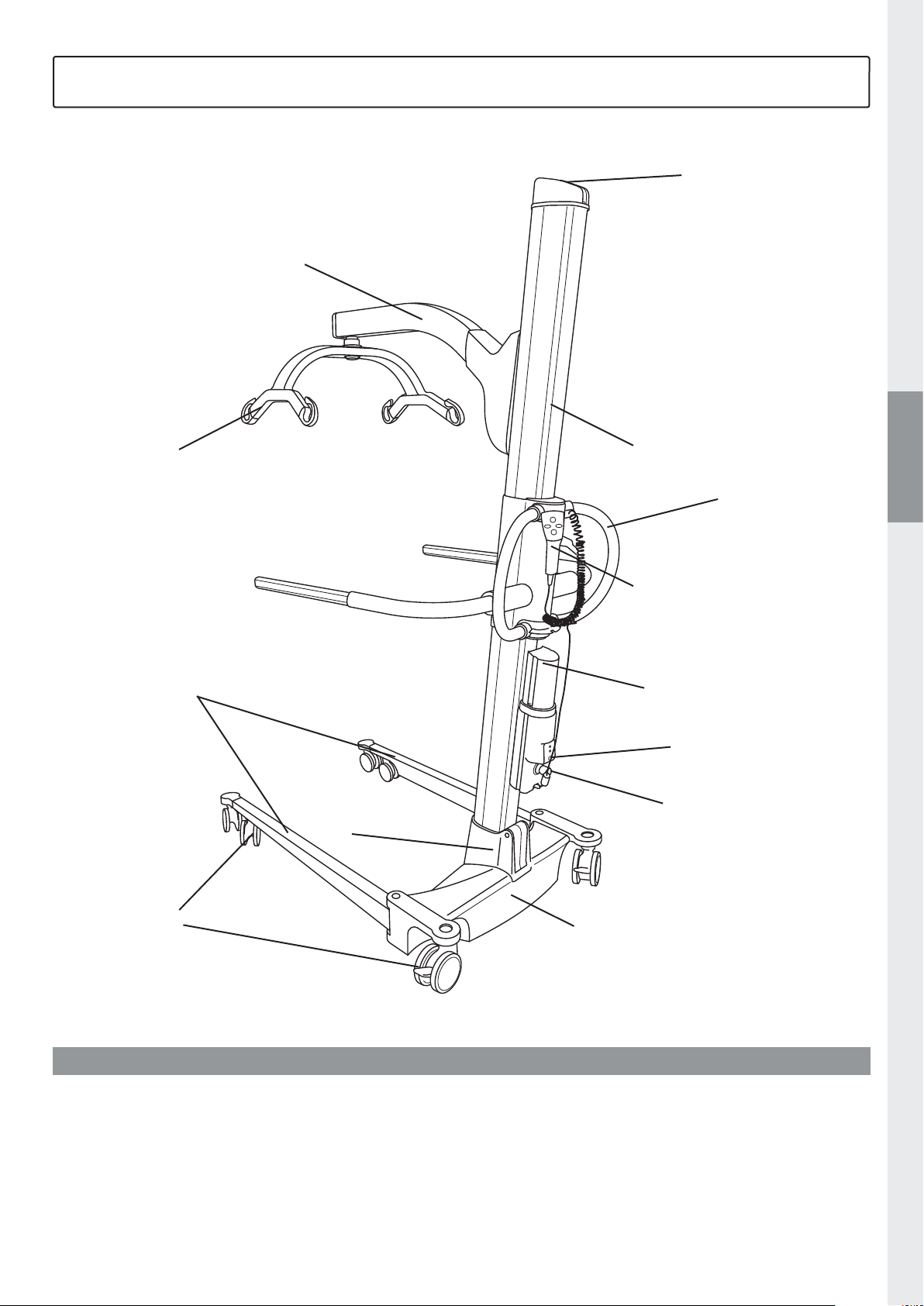

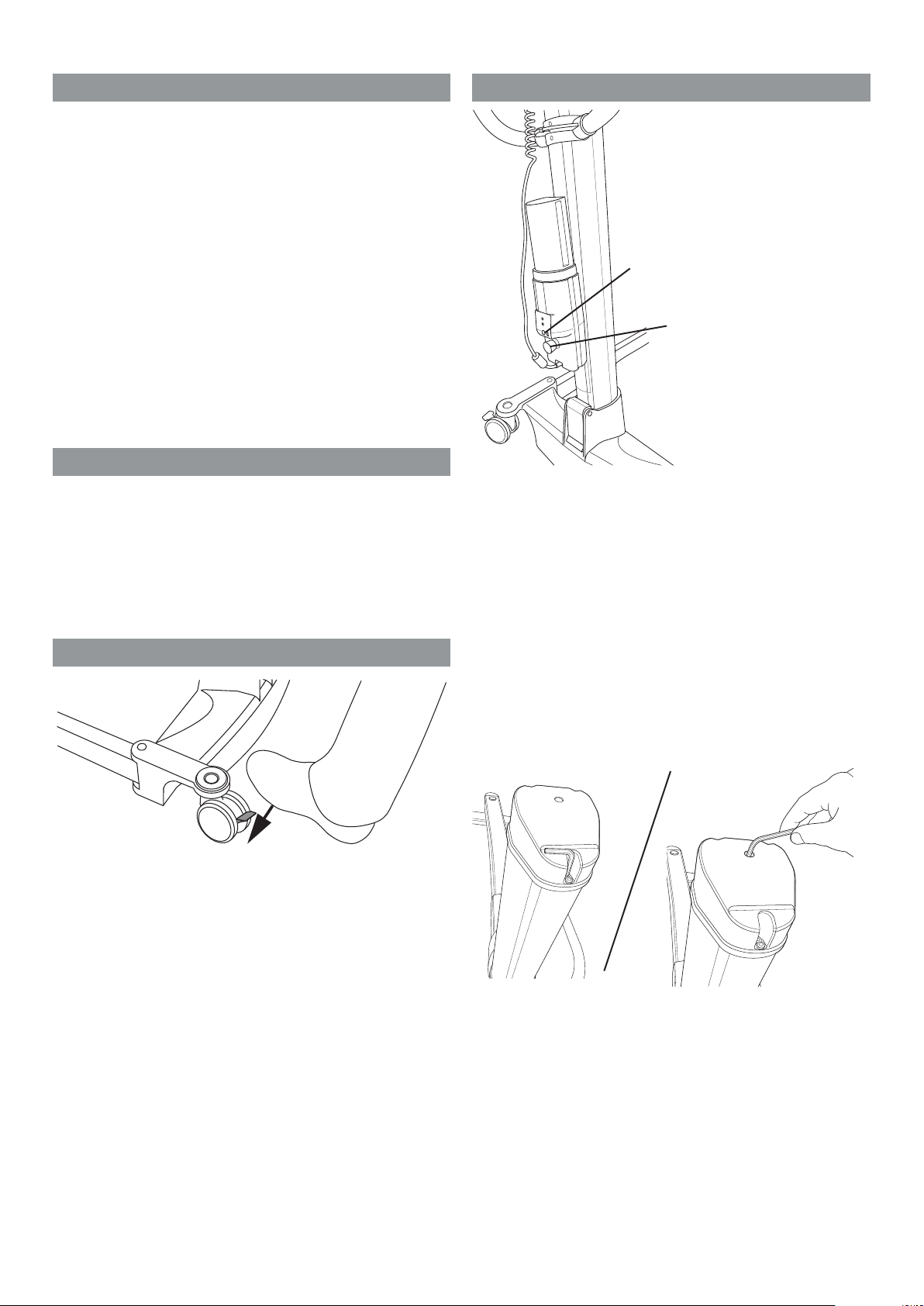

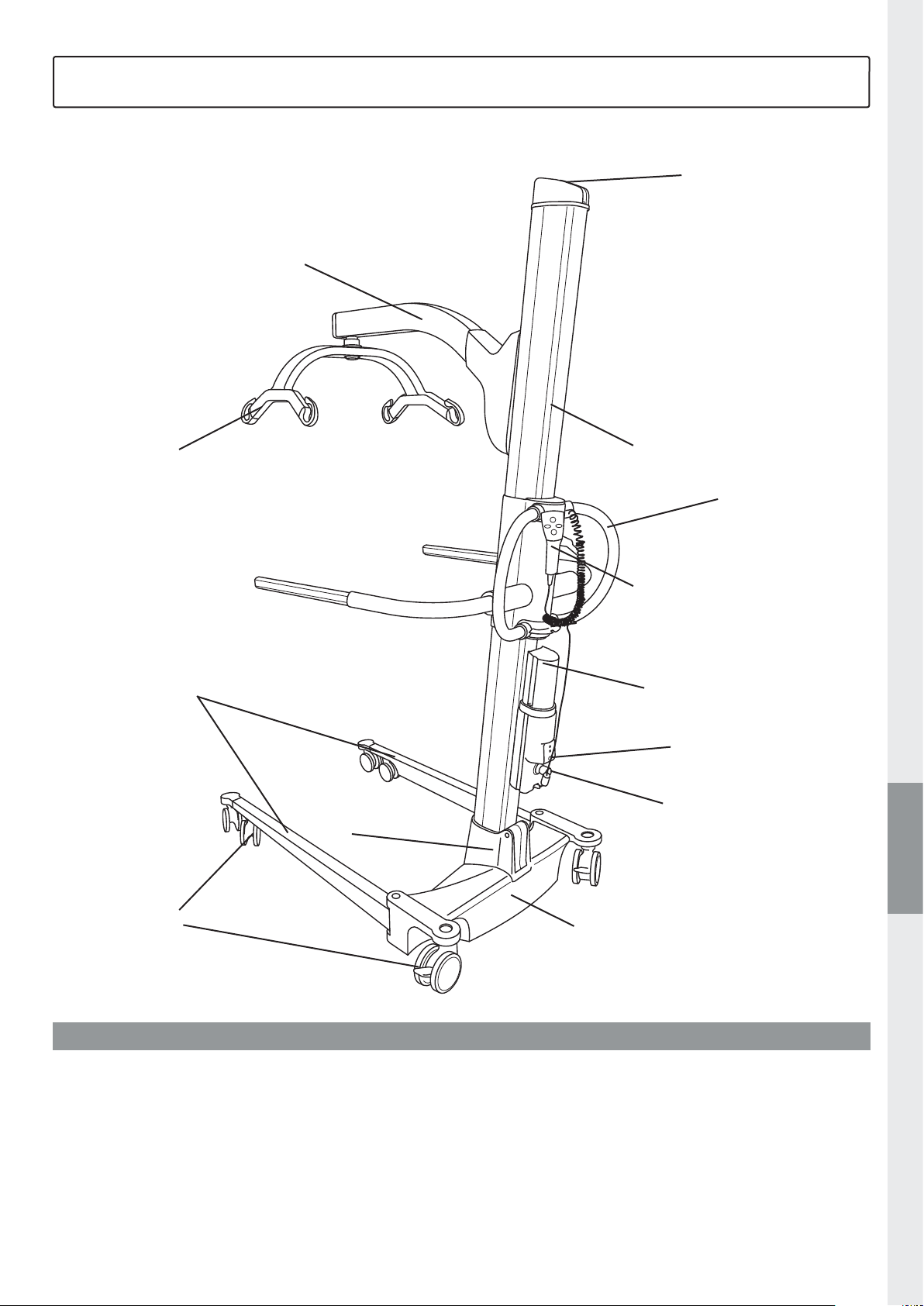

Lifter components:

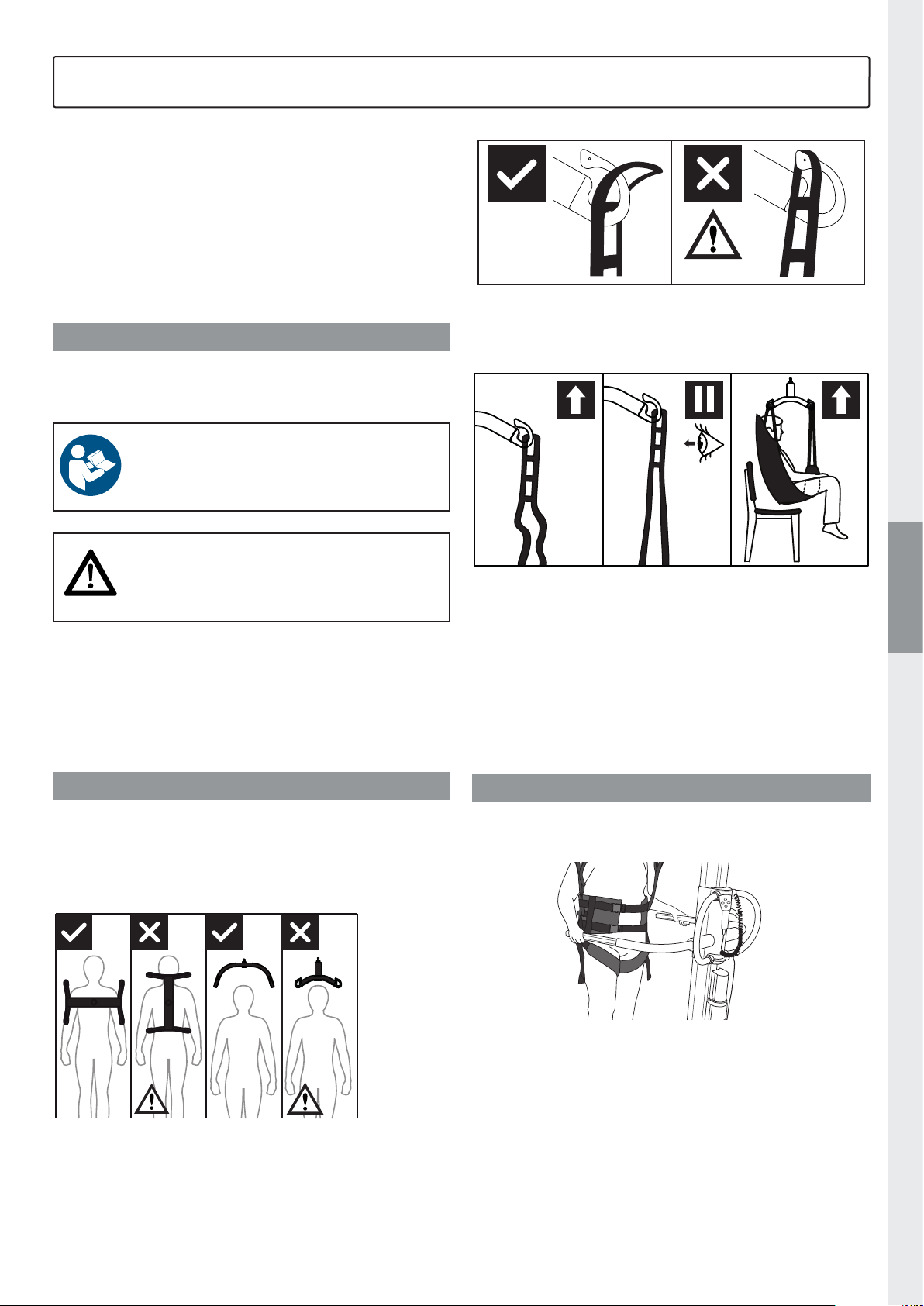

Sling bar
Molift Partner 255 / www.etac.com
Molift Partner 255
ENNO DEFR ITES FI SVNLDA
Manual
emergency
lowering
Lifting Arm
Lifting
column
Push
handles
Legs
Wheel / Castor
(Rear with brake)
Motor /
Actuator

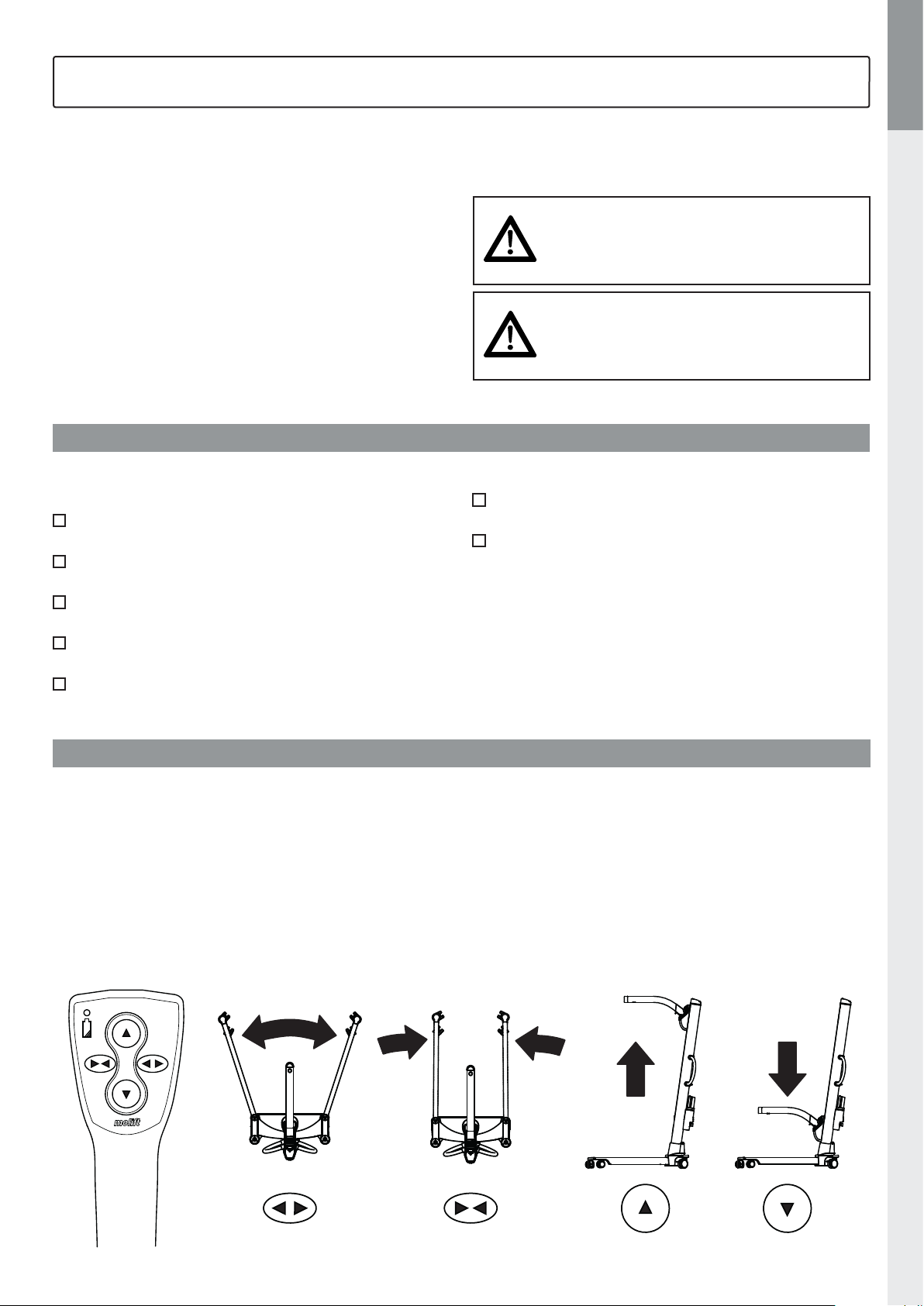

Hand
Control
Battery
Electric
emergency
lowering
Emergency
stop
Chassis

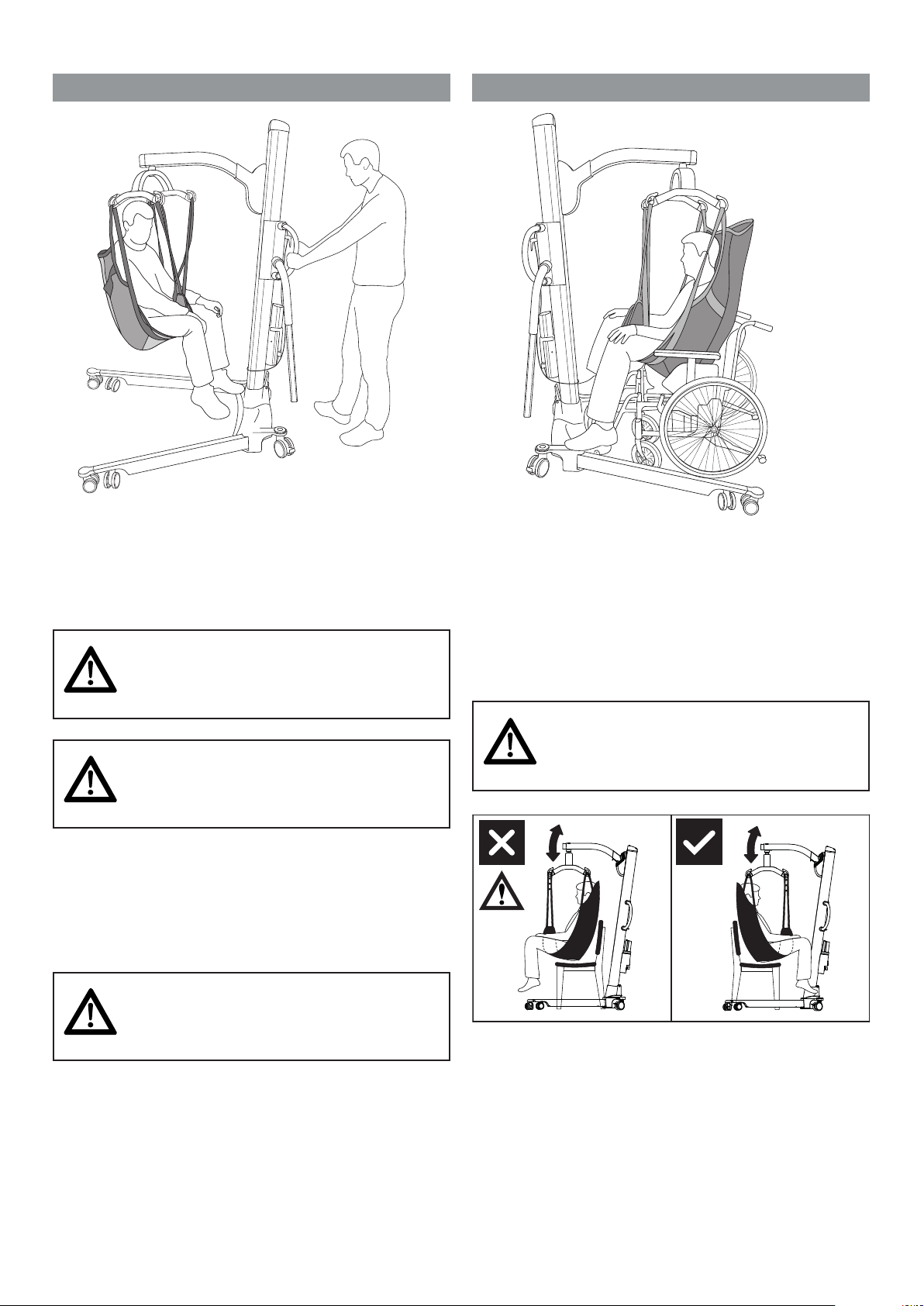

About Molift Partner 255
Molift Partner 255 provides an ideal solution for
hoisting with high complexity situations in acute
and critical care areas in both hospitals and care
facilities. With an excellent hoisting range: 37–179
cm (14.5–70.4”) the Molift Partner 255 allows easy
hoisting from the floor as well as high surfaces.
The straight vertical column in combination with
the fixed suspension provides excellent stability
and maintains the user at a good distance from
the column. With a total weight of 42.5 kg (94
lbs) Molift Partner 255 is one of the lightest in its
category. Combined with excellent construction
design and wheel solution it becomes very easy
to manoeuvre with a safe working load of 255 kg
(562 lbs). Equipped with environmentally friendly
NiMh-battery.
5
Page 6
60601-1
YYYY-MM-DD
Molift Partner 255 / www.etac.com
General
CE declaration
The product, and its related accessories, described in this instruction for use (IFU), is in compliance with the regulation (EU) 2017/745 of 5. April 2017 – as a medical device, risk class I.
The product has been tested and approved by a third party according to standards IEC
60601-1, IEC 60601-1-2 and EN/ISO 10535:2006.
Any serious incident that occurs in relation to the device should be reported to the manufacturer and the competent authority of the Member State in which the user and/or patient
is established.
Conditions for Use
Lift and transfer of a person will always pose a certain risk and only trained personnel are allowed to use
the equipment and accessories covered by this user manual.
Modifications and use of components made by other manufacturers.
We recommend only using Molift components and spare parts. Declaration of conformity is not valid
and Etac is not responsible for warranty if any modifications are made to the product. Etac shall not be
liable for faults or accidents that can occur when using components made by other manufacturers.
Only certified personnel are allowed to open lifter or accessories to perform service
or repair. Risk of injury from rotating parts and electric shock.
The lifter is not intended to be operated by the person being lifted.
Warranty notice
Two-year warranty against defects in workmanship and materials of our products.
One-year warranty for batteries.
Please refer to www.etac.com for terms and conditions.

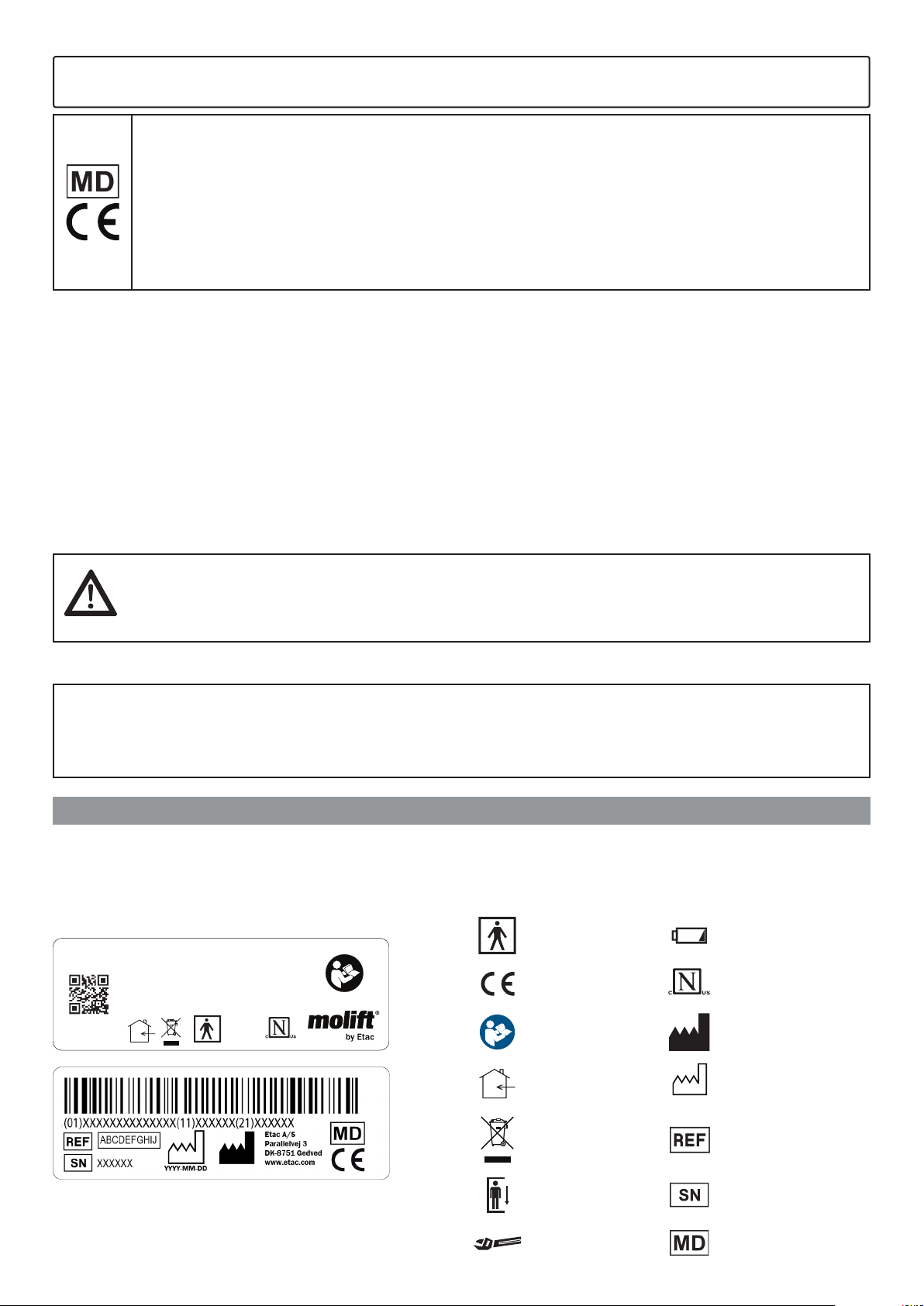

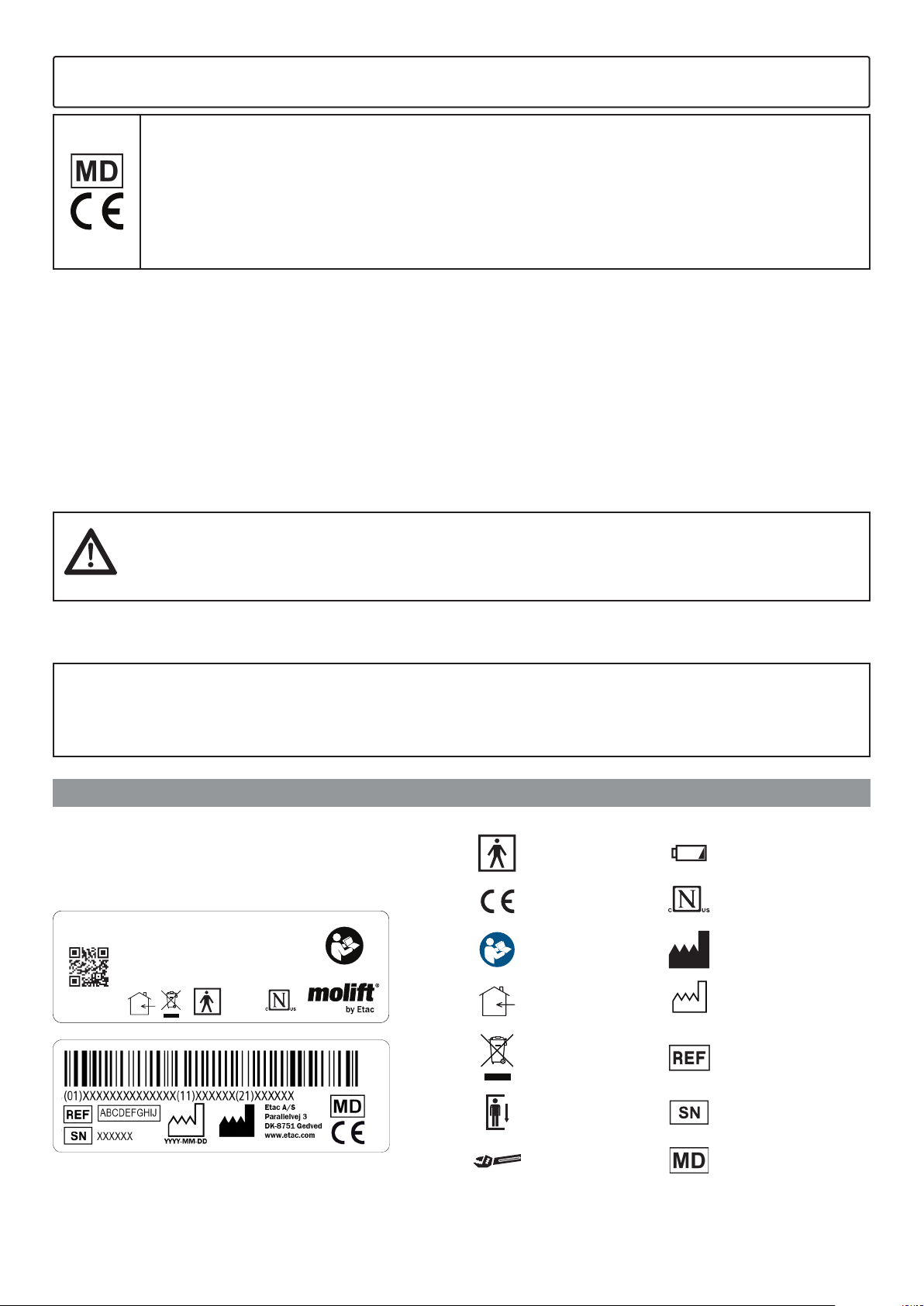

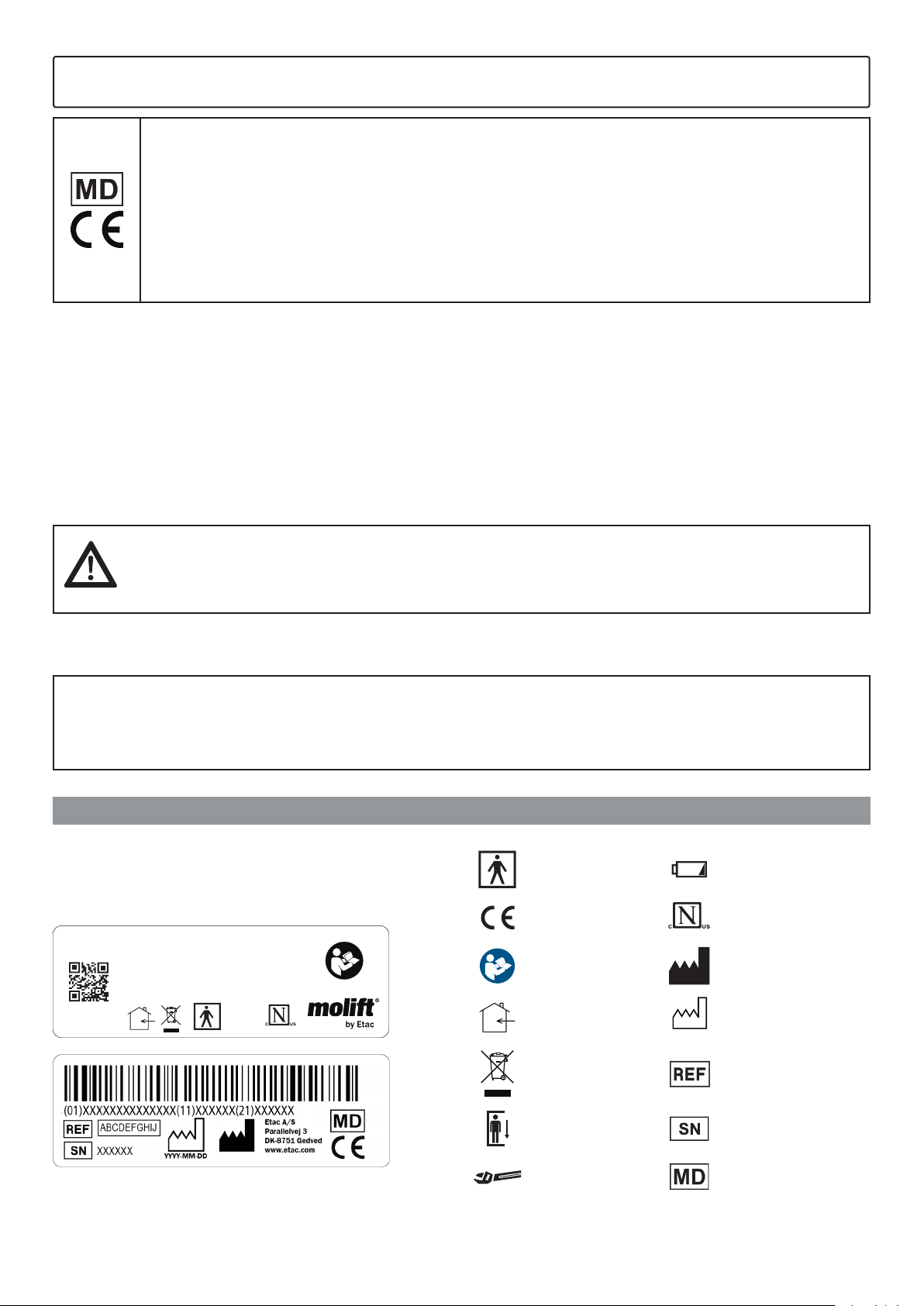

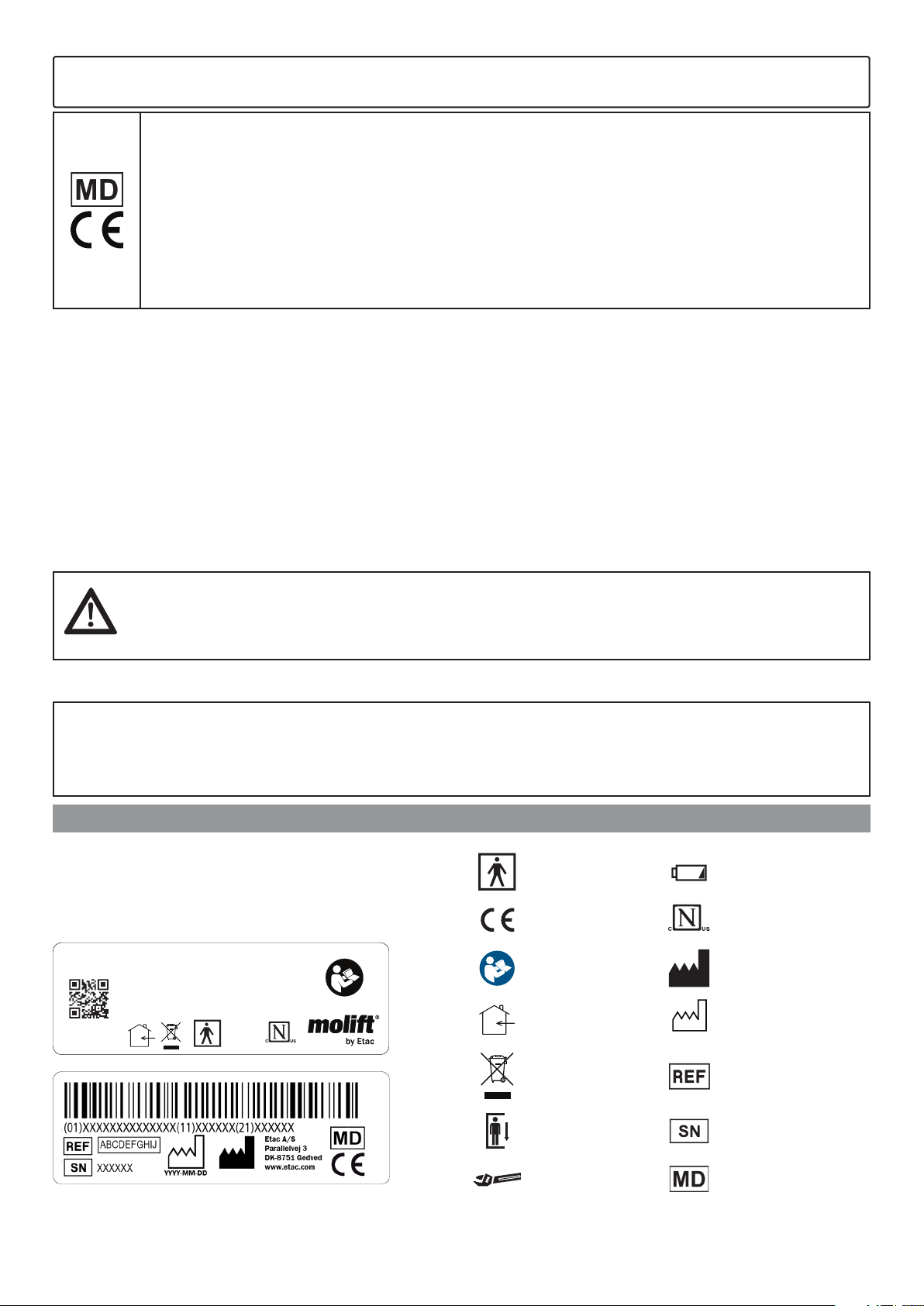

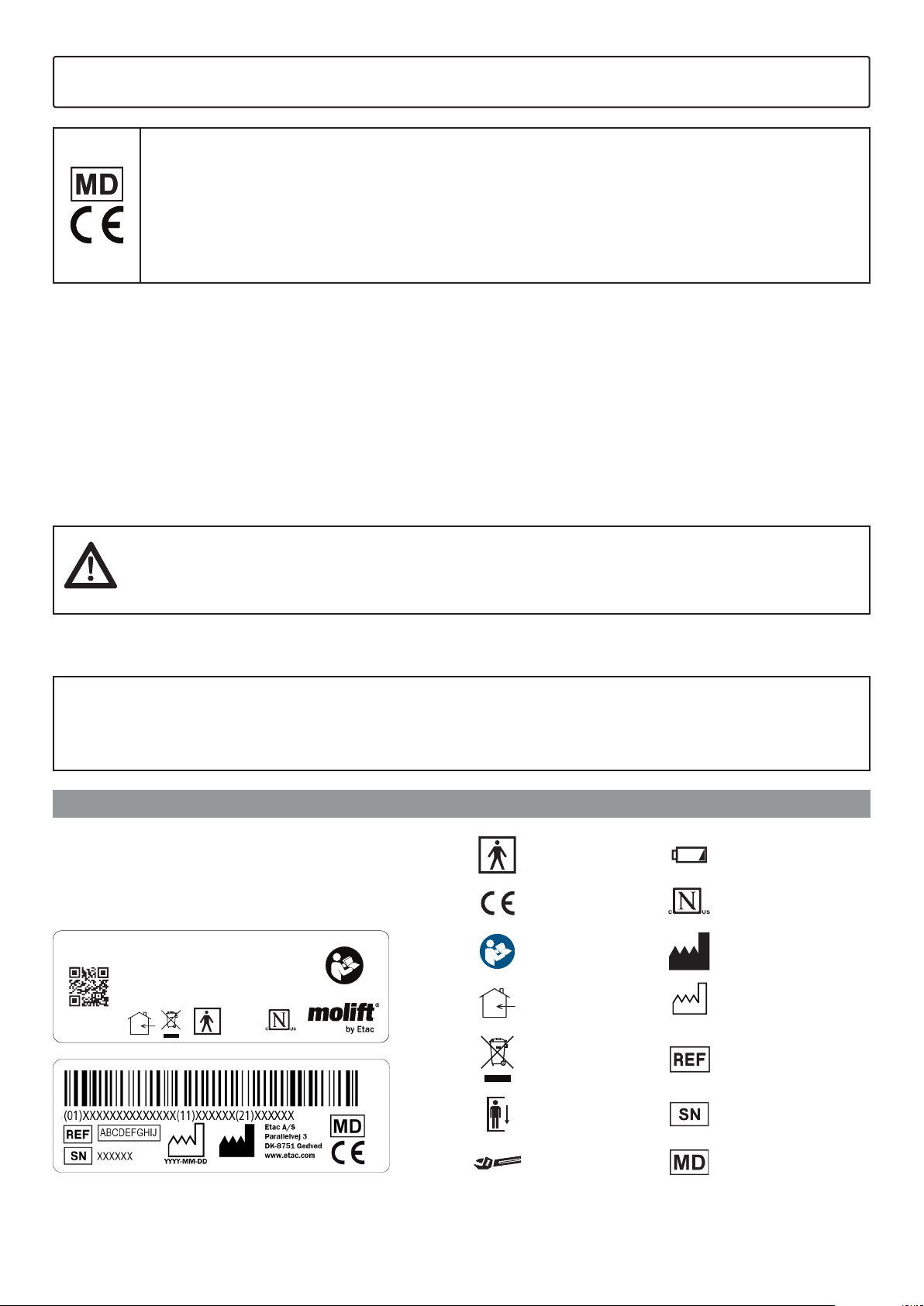

Product identification

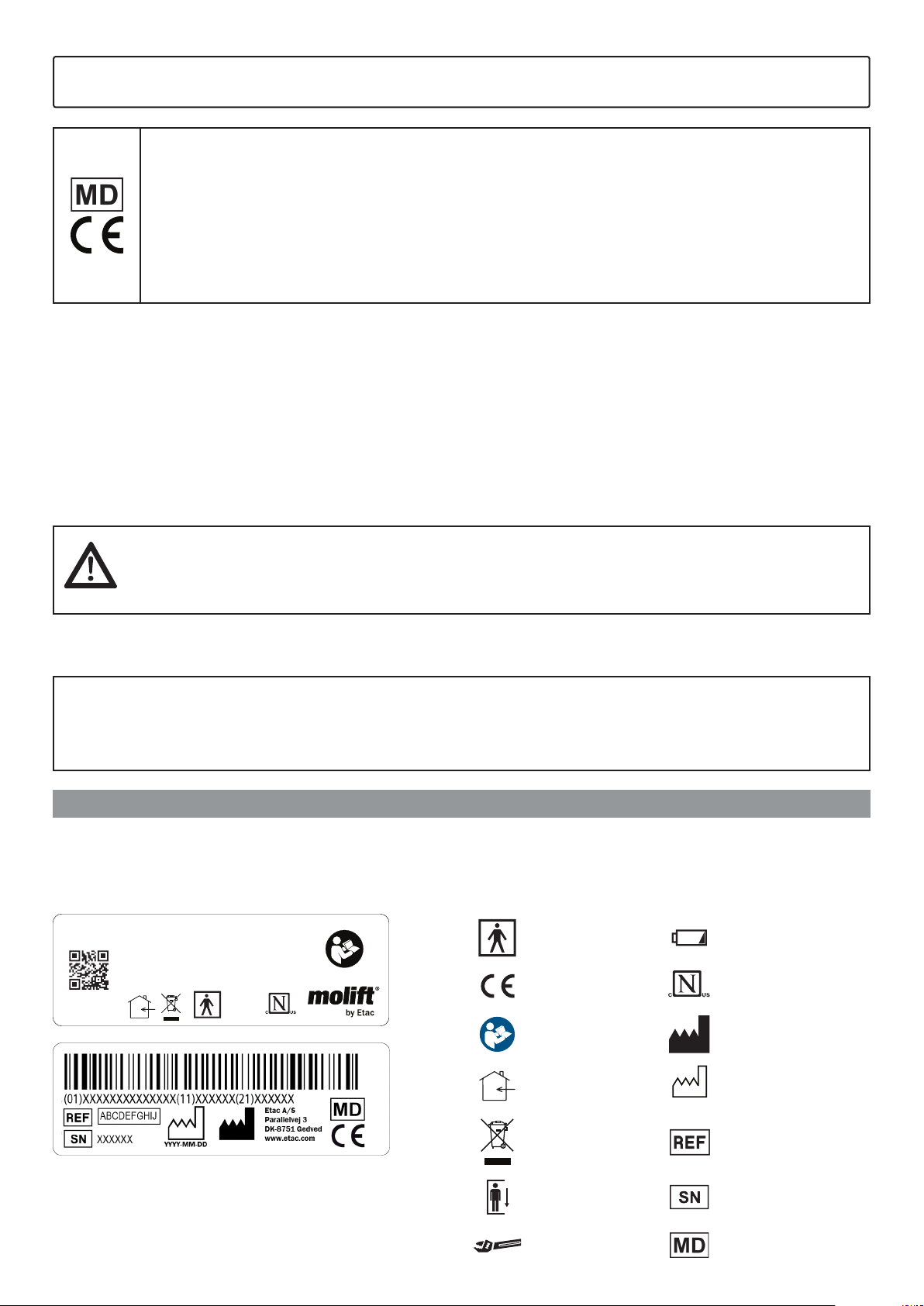

Product label
The Product labels barcode contain article number,
serial number and production date.
Partner 255
Gross weight 298kg / 657lbs
SWL 255kg / 562lbs
26.4V DC, IP24
Duty cycle 10%
60601-1
Type BF applied part Battery light
CE marked
Refer to user manual
Indoor use only
Certification body mark
Manufacturer
Date of manufacture

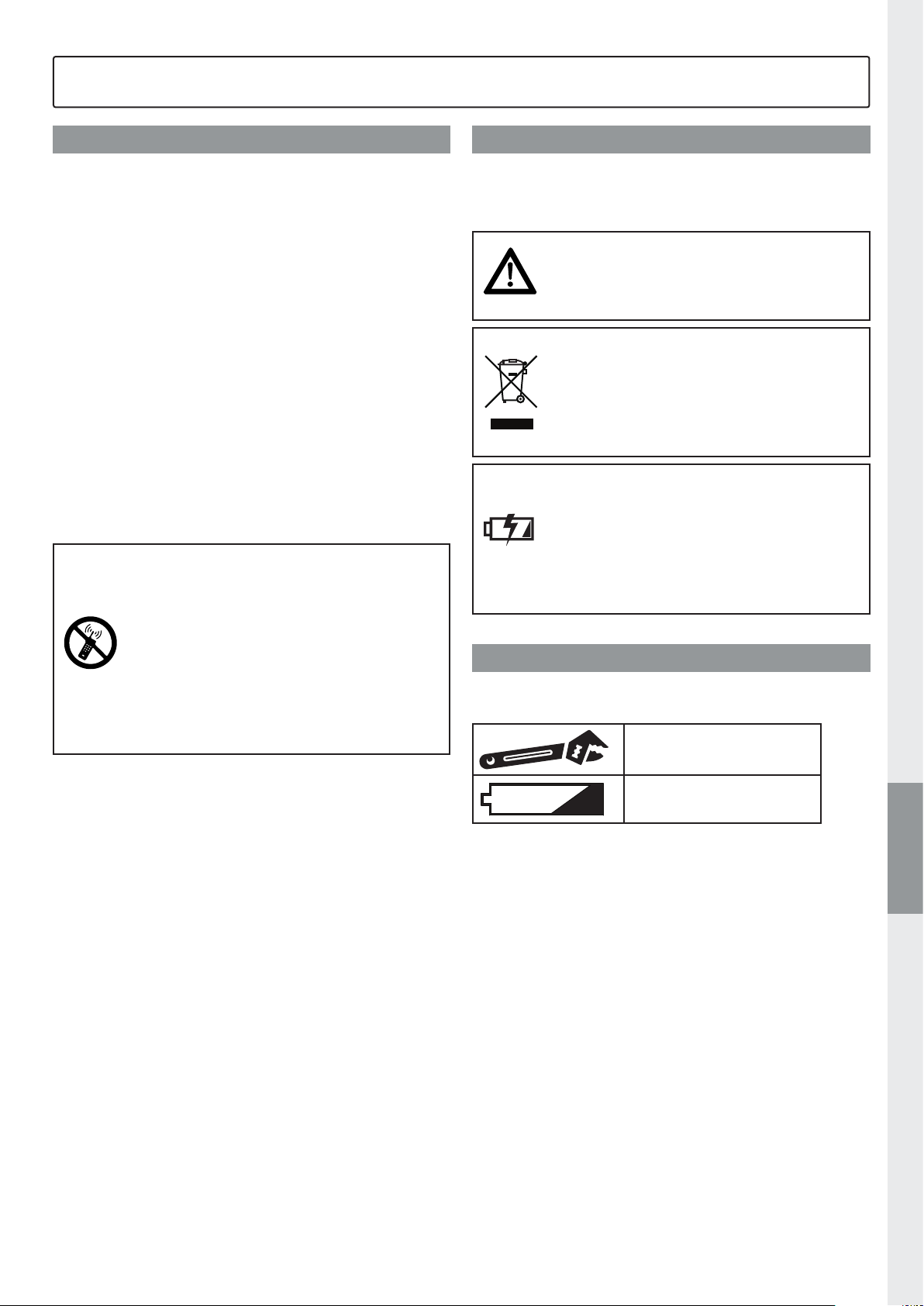

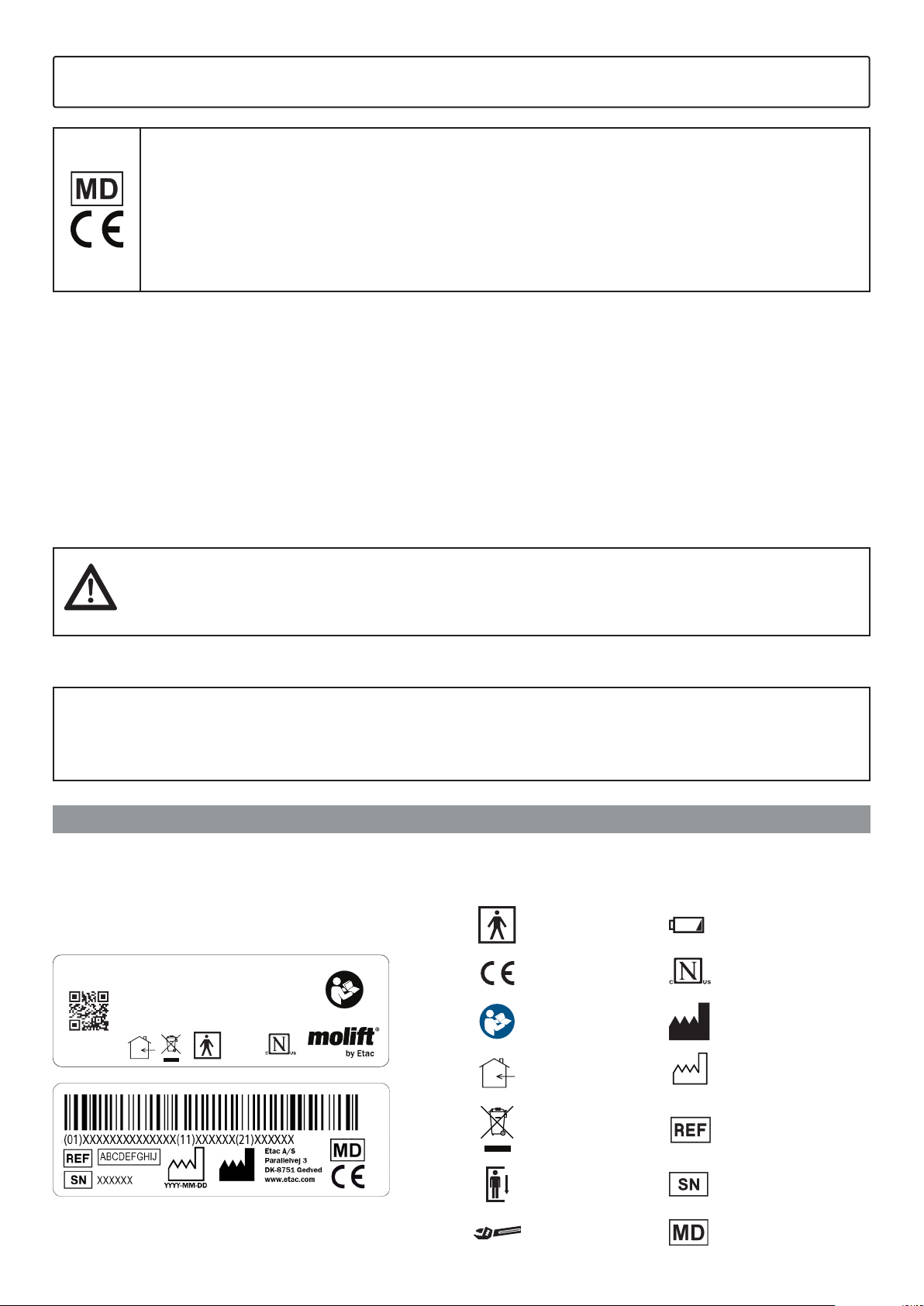

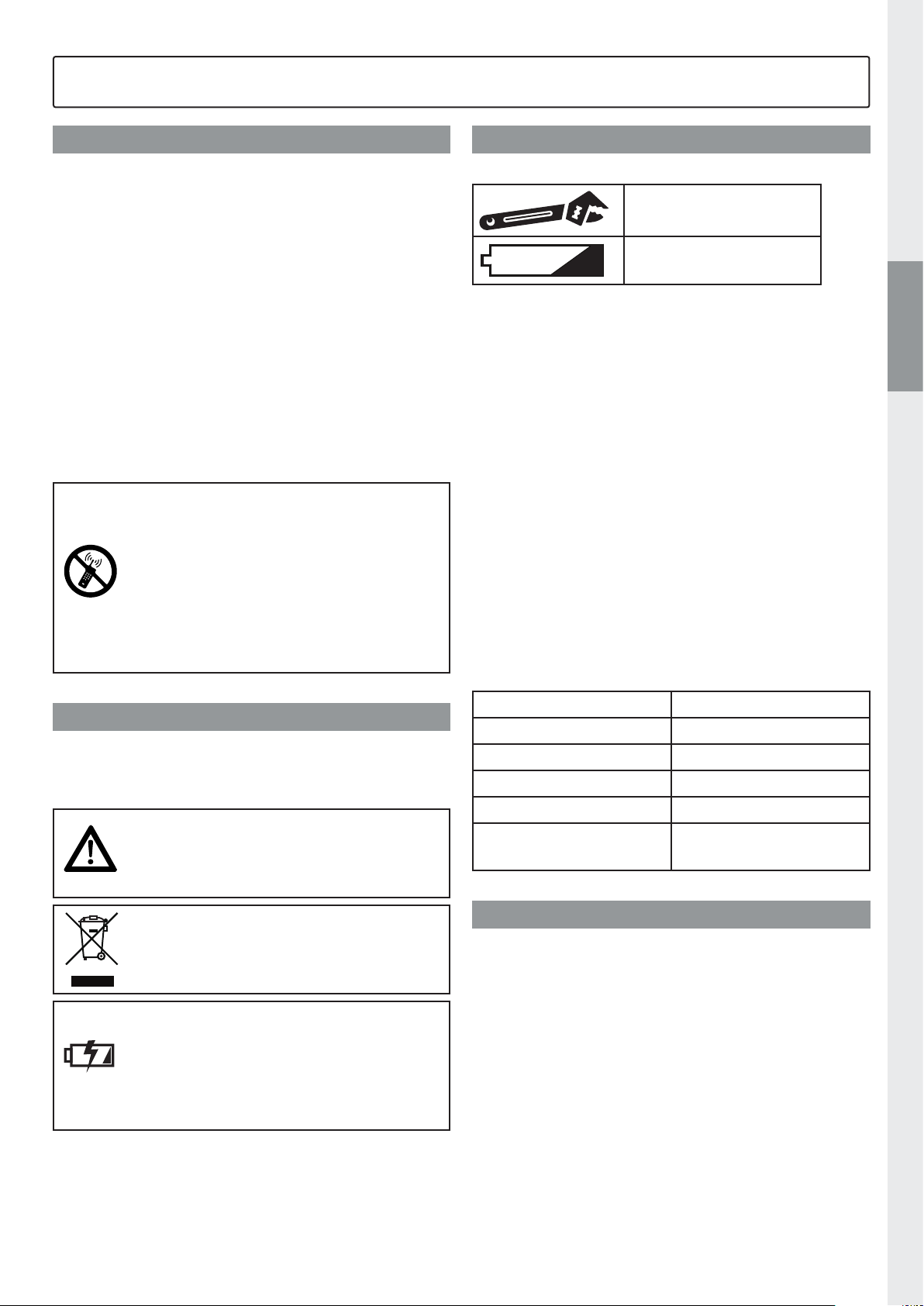

Warning labels and Symbols
Symbols used on the product, explained in more
detail:
Do not dispose in
general waste
Emergency lowering
Service light
6
Catalogue number
Serial number
Medical Device

Page 7
Technical Data
1905 mm (75”)
1965 mm (77,36”)
1680 mm
(66,14”)
390 mm
(15,35”)
225 mm
(8,85”)
1205 mm (47,44”)
1065 mm (41,92”)
690 mm (27,16”)
550 mm (21,65”)
1250 mm (49,21”)
115 mm
(4,52”)
1285 mm (50,59”)
2100 mm (
82
/in
)
1285 mm (
50
/in
)
115 mm
(
4
/in
)
1395 mm (
82
/in
)
470 mm
(
4
/in
)
275 mm
(
10
/in
)
1065 mm
(
4
/in
)
1775 mm
(
69
/in
)
403 mm
(
15
/in
)
1250 mm (
49
/in
)
550 mm (
21
/in
)
690 mm (
27
/in
)
1065 mm (
41
/in
)
1205 mm (
47
/in
)
43 mm (
1
/in
)
115 mm (
4
/in
)
w=700
M
K
2070 mm (
81
/in
)
1420 mm (
55
/in
)650 mm (
25
/in
)
620 mm (
24
/in
)
CSP
1
2
3
2070 mm (81
/in
)
1340 mm (52
/in
)
650 mm (25
/in
)
1
Highest position:
2
Max reach:
3
Lowest position:
1965 mm (
77,36”
)
615 mm (
24,2”
)
615 mm (
24,2”
)
1
Highest position:
2
Max reach:
3
Lowest position:
CSP
1
2
3
Safe Working Load (SWL)
255 kg (562 lbs)
Weight of unit
Excl. battery and sling bar:
38.3 kg/84.4 lbs
Chassis: 20 kg/44 lbs
Lifting column: 15 kg/33 lbs
Lifting arm: 3.3 kg / 7.3 lbs
Battery: 1,6 kg/3,5 lbs
4-point Large sling bar: 3.5 kg/7.7 lbs
Battery:
Art: 1341000
26.4 V NiMH 2.6 Ah
Battery charger:
100-240 V AC, 50-60 Hz
0,9 A output
Lifting speed
42.9mm/second (1.69 inches/second)
with 75kg (165 lbs) load
Molift Partner 255 / www.etac.com
Protection class
Hand control IP24
Lift motor IP24
Maximum A-weighted sound power level
LWA = 49,4 dB
Operating forces button
Buttons on handset: 3.4 N
Material:
Aluminum, Plastic
Motor
Lifting motor/actuator: 24 V DC
Leg spreading motor: 12 V DC
Turning diameter:
1400 mm (55.1 inches)
Number of lifts with fully charged battery:
50 lifts ( 75 kg / 165 lbs, 50 cm / 20 inches)
Expected Lifetime:
The lifter has an expected lifetime of 30 000
cycles or 10 years.
ENNO DEFR ITES FI SVNLDA
7
Page 8
Molift Partner 255 / www.etac.com
Assembly
Charge the battery. The battery must not be in
the battery holder during assembly!
Lifting column
Place lifting column in chassis.
Make sure that the red arrow on the lower part of
the column corresponds with the edge of chassis.
Make sure screw on column is inside the hole
on chassis. This will prevent the column from
unintentionally being lifted out of chassis when
lock handle is pushed down.
Mounting Sling bar
Fix the column by pushing the lock handle on the
back all the way down.
Battery and Hand control
1. Connect hand control to bottom of battery
holder.
2. Insert battery with terminals facing down.
3. Connect hand control wire to push handle
bracket so it does not fall to the floor when
dropped.
1. Press the sling bar bolt up and through the
lifting arm.
2. Make sure the bolt is correctly alligned befeore
pressing the plastic cup back on the arm.
3. Make sure sling bar is properly fastened
Checklist after assembly
Do not start using lifter before
completing control according to
checklist after assembly.
Use this checklist to verify that the lifter is properly
installed and can operate correctly and safely
before use.
Ensure that the lifting arm, lifting column and
sling bar are properly fixed and that there are
no loose parts on the lifter.
Make sure battery is charged (no lights on the
battery lamps).
Check that the lifter has no apparent damage
or other faults.
Perform one lift with load (60-80 kg)
8
Page 9
How to use Molift Partner 255
General Safety Precautions
Only use accessories and slings that are adjusted
to fit the user, type of disability, size, weight and
type of transfer.
Working pause ratio/Duty Cycle.
Molift Partner 255 should not be run constantly
for more than 2 minutes (with maximum load),
and rest for minimum 18 minutes. Duty Cycle
10%. (Intermittence according to standard ISO-EN
10535)
Before use / Daily check
Molift Partner 255 / www.etac.com
ENNO DEFR ITES FI SVNLDA
Safe Working Load
The lifter is marked with Safe Working Load (SWL)
If maximum load (SWL) differs
between lifter, sling bar and body
support unit, then the lowest
maximum load shall always be used
Molift lifters shall only be used to lift
persons. Never use the lifter to lift or
move objects of any kind.
Inspection to be performed daily or before use:
Make sure lifter has no visible damage, defects
or deformations
Make sure sling bar connection and all detach-
able parts are properly connected and secured
Test emergency stop button and emergency
lowering
Make sure battery indicator is not illuminated
and service light is green
Make sure sling strap does not have visible
Hand control
The Hand control has 4 buttons for lifting and
lowering of lifting arm and leg spread mechanism
in and out.
The Hand control has an indicator
light that will illuminate when battery level is
low and the lifter requires charging
Hand Control 4 buttons
Art. no. 2018004
damage or frays.
Make sure wheels are rolling freely and lifter is
easy to manouvre
Test run lifters operation functions and make
sure lifter does not make any abnormal
sounds
If there are any faults or defects, the lift needs to
be taken out of operation and marked ”out of
order”
Lifting Arm - Up / Down
NB! The lifter is most unstable in top position.
Legs - In / Out
NB! Spreded legs gives increased stability and
better access to chair or toilet.
9
Page 10
Molift Partner 255 / www.etac.com
Safety devices
Molift Partner 255 is equipped with several safety
devices, which are intended to prevent damage to
personnel and equipment in the case of incorrect
use.
The lifter has an overload sensor preventing the
lifter to be operated if the load exceeds SWL.
The lifting arm is hinged to prevent the arm and
sling bar from squeezing the user.
The electronics are disabled if overheated. Wait
until the lifter has cooled down before using it
again.
Push handles
Use the push handles to move the lifter.
The lifter shall only be used for movement
over short distances. It is not a replacement
for wheelchair or similar.
Emergency Stop / Emergency lowering
Electrical
Emergency
lowering
Emergency
stop
Emergency Stop
The emergency stop shuts off the power when
pushed in. Turn clockwise to reset (OK to operate
when the green ring is visible).
Brakes
Rear wheels/castors are equipped with brakes.
Step on lever to lock brakes. Flip up to unlock.
Electrical Emergency Lowering
Push and hold button for electrical emergency
lowering to lower lifting arm. The electrical emergency lowering function does not work when the
emergency stop is activated.
Manual Emergency lowering
There is an Allen key situated on the top of the
column for the purpose of manually lowering.
Push the Allen key through the hole on the top of
the column, and turn until the patient is lowered
down.
Remember to remove the Allen key from the hole
immediately after lowering.
Contact the Molift service partner if the reason
for the failure causing an emergency lowering is
unknown or if it is a result of failed components
or parts.
10
Page 11
Transport and Operating Conditions
x2
Molift Partner 255 / www.etac.com
Electronics
ENNO DEFR ITES FI SVNLDA
Battery and Service indicator
Transport and Storage
For long time storage it is recommended that the
emergency stop button is activated (pushed in).
The lifter can be stored and transported under
temperatures between -25 - 70 °C.
Operating
The lifter is designed for use at standard room
temperatures (+5 to +40°C).
Air Pressure: 70 - 106 kPa
Relative Humidity: 15 - 93 %
Following storage or transport at other temperatures leave the lifter in a room with a suitable
temperature until it reaches a safe operating
temperature.
Medical electrical equipment
requires special precautions regarding electromagnetic compatibility
(EMC). Portable or mobile radio
communication equipment may
affect the medical electrical equipment, and should be kept minimum
25 cm (10 inches) from the lifters
electronics.
The lifter has two indicator lights on battery
holder.
Wrench symbol /
Service indicator
Battery symbol /
Battery indicator
The electrical system has a power save function
which will turn off the electrical system after ten
minutes without activity. All lights will turn off.
The system is activated when pushing one of the
operating buttons
Battery Light
The battery indicator light will illuminate and
make a sound when battery level is low and the
lifter requires charging. When this occurs the lifter
will have sufficient power available for one full lifting cycle with max load. When battery is critically
low it is only possible to lower the lifting arm.
Service Light
The lifters electronics record the loads lifted and
number of lifts. After a certain period of operation
a signal is given to indicate that service is required.
Batteries
Molift Partner 255 has a 26.4 V 2.6Ah NiMH battery. The battery has a life expectancy of approx.
500 charge cycles.
Recharge battery upon receipt, and
then every six months, to avoid
battery failure.
Used batteries must be disposed
of as special waste according to
local rules and regulations. Do not
dispose in general waste
Batteries must be fully charged and
depleted completely a couple of
times before it achieves full capacity. Also follow this procedure if
the lifter has not been in use for a
long period (3-4 weeks)
Service light Mode
No light Power saving (Stand by)
Green Ready for use
Yellow Order service
Red Perform service
Red + sound Perform service
immediately
Service scope
Service involves replacing the lifting motor and
inspection/replacement of worn parts. This must
be carried out by authorized personnel.
Service is needed when the service light is red
(calculated 10.000 lifts in SWL), or service is
required after 5 years if the service counter not has
displayed red yet.
11
Page 12
Molift Partner 255 / www.etac.com
Charging
Charger
Light
(disconnecting
Integrated charger (optional)
The lifter can be charged without removing the
battery from lifter with integrated charger. Park
the lifter and connect to a wall socket to charge
the battery. Lifter can be delivered with integrated
charger or it can be delivered as an accessory and
retrofitted.
Battery
Charger
Mains cable
device)
Battery Charger
The battery charger can be used as a tabletop
charger or mounted to a vertical wall surface
close to a power outlet, minimum 120 cm above
the floor. The charger has to be used outside the
patient environment. The Charger must be placed
or installed in a way that makes it easy to disconnect mains cable plug. Take care not to damage
the cable. The charger can be connected to the
power outlet at all times.
Battery Charger 12-24V
Art. no. 1340100
Battery PowerPac 26,4 V NiMH
Art. no. 1341000
Charger Light
Description of charger light:
Charger light Mode
Yellow Ready for use, no bat-
tery connected
Yellow Initialization
Red Fast Charge
Green/Yellow Top-off charge
Green Trickle charge
Red/Green Error
Integrated charger
Art. no. 1340101
12
Page 13
Transfer
Plan the lifting operation in advance to ensure that
it is as safe and smooth as possible. Remember
to work ergonomically. Assess the risks and take
notes. The assistant is responsible for the safety of
the user.
Molift Partner 255 can be used with 4-point
sling bar for different types of transfers; sitting,
recumbent or ambulating.
Using Slings
It is important that the sling has been tested with
the individual user and for the intended lifting
situation.
Molift Partner 255 / www.etac.com
ENNO DEFR ITES FI SVNLDA
The sling bars hook design prevents sling to be
inadvertently detached when mounted correct.
Read User Manual for the sling
prior to use.
Do not to use damaged or badly
worn slings.
Slings made by other manufacturers
We recommend only using Molift slings. Etac shall
not be liable for faults or accidents that can occur
when using slings made by other manufacturers.
Lifting and lowering
When moving the user, stand to the side of the
person you are lifting. Make sure that arms and
legs do not obstruct the seat, bed, etc. Keep eye
contact with the user to help them feel safe.
1. Check that the sling is correctly fitted around
the user and that the strap loops are correctly
fitted to the sling bar hooks.
2. Stretch the sling straps without lifting the
user. Ensure that all four loops of the sling are
securely fastened to avoid the user slipping or
falling.
3. Lift user, and perform transfer.
Supporting arms (optional)
The lifter can be used for gait training with supporting arms.
The 4-point sling bar must always be positioned
across the user, to prevent the user from unintentionally sliding out of the sling.
Lifter can be delivered with supporting arms, or
complete lifting column with supporting arms can
be delivered as an accessory to swap with original
lifting column.
Column with supporting arms
Art. no. 1511002
13
Page 14
Molift Partner 255 / www.etac.com
Transfer
Try to position the user as low as possible
(preferably resting the feet on the chassis) when
transferring the lifter with a suspended user. In this
way the centre of gravity will be low and reduce
the risk of instability.
Lowering into sitting
When transferring the user into sitting, the following techniques can be used when lowering the
user as far back into the seat as possible:
Never lift the user higher than
necessary to carry out a lift.
Remember that wheels on a mobile
lift must NOT be locked.
Never leave a user unattended in a
lifting situation.
Be careful during movement, the suspended user
may swing during turns, stops and starts. Be
careful when manoeuvring close to furniture to
prevent the suspended user from colliding with
these objects.
The lifter shall not be used to lift or
move users on sloping surfaces
A Position the user with the help of the guide
handle
B Push gently on the users knees
C Tilt the seat backwards
User must be facing lifter when
lifting or lowering from or into a
chair.
Avoid deep pile carpets, high thresholds, uneven
surfaces or other obstacles that may block the castors. The lifter may become unstable if forced over
such obstacles increasing the risk of tipping over.
14
Page 15
Accessories
Recommended optional equipment and accessories for Molift Partner 255.
Sling bars
Molift Partner 255 / www.etac.com
ENNO DEFR ITES FI SVNLDA
Scale
Molift Scale is approved Class III. The scale can
also calculate BMI (Body Mass Index).
Molift Partner 255 can be used with 4 point sling
bar.
Aluminum sling bar
4-point Medium, aluminum, 450 mm,
Art. no.: 1330060
4-point Large, aluminum, 550 mm,
Art. no.: 1330061
4-point XL, aluminum, 650 mm,
Art. no.: 1330062
8-point Large, aluminum, 1430 mm,
Art. no.: 2140002
Stretcher
The Molift stretcher can be used in combination
with all Molift 4-point sling bars
Molift Scale Set (without sling bar)
Art. no.: 1331002
Slings
Etac supplies a wide selection of slings for different types of transfers.
The Molift RgoSling sling series is developed to be
combined with a 4-point sling bar but the sling
also works with a 2-point sling bar.
See the combination list in the slings user manual
for the correct sling and sling bar combination.
The Molift RgoSling sling series is available in sizes
XXS – XXL, in polyester and polyester mesh.
Rgosling Mediumback Padded (XS-XXL)
Rgosling Highback Padded (XS-XXL)
Rgosling Mediumback Net (XXS-XXL)
Rgosling Highback Net (XXS-XXL)
Rgosling Toilet Lowback (XXS-XXL)
Rgosling Toilet Highback (XXS-XXL)
Rgosling Ampu Mediumback (XXS-XXL)
Rgosling Ampu Highback (XXS-XXL)
Rgosling Ambulating Vest
Rgosling Comfort Highback (S-L)
Accessories:
Rgosling Extension Loops
Art. no.: 1721600
Rgosling Ambulating Vest Groin strap (XXS-XL)
Scoop stretcher MRI compatible (SWL 300 kg)
Art. no.: 2150108
15
Page 16
Molift Partner 255 / www.etac.com
Maintenance
Cleaning and disinfection
Clean on a regular basis. Clean surfaces with
a damp cloth using an appropriate pH-neutral
detergent. Do not use solvents or strong liquids,
this may damage surfaces on the lifter. For
disinfection when needed; use isopropyl alcohol.
Avoid abrasive cleaning products. Check
emergency stop and emergency lowering after
cleaning. The lift should not be exposed to running water.
Make sure not to damage or
remove labels when cleaning.
Periodic Inspection
Reconditioning
Follow cleaning and installation procedure, complete periodic inspection and use checklist after
installation to recondition the lifter.
Recycling
Refer to “Recycling instructions” for how to
properly dispose of product. This can be found on
www.etac.com.
Spare Parts
A list of spare parts is available on request.
Periodic Inspection Scope
Periodic inspection is a visual examination (particularly of the hoist’s load bearing structure and
lifting mechanism with attachments, brakes, controls, safety devices and person-support devices)
according to Periodic Inspection Report for Molift
Air. This can be found on www.etac.com.
Periodic Inspection shall be performed at least
once a year or more frequently if required by local
requirements. The inspection must be performed
by service personnel authorized by Etac. Contact
Etac for training and authorization or recommendation of an approved service partner.
When performing a periodic inspection, the
inspector shall fill out the inspection report for
Molift Air. The reports should be retained by the
person(s) responsible for servicing the hoist. If
the inspection reveals defects and damages, the
owner shall be notified and a copy of the report
should be sent to Etac, [email protected].
When periodic inspection is completed the
inspector shall mark the hoist with a sticker on
the control label showing the date when periodic
inspection is performed. The control label can be
found on the inside of the Side cover, and this
will then indicate when next service should be
performed.
Mark label
CONTROL
12 Month
with month
and year of
inspection
In the event of danger to safety,
the hoist shall immediately be
taken out of service and marked
clearly with “out of order” and
shall not be used until the hoist is
repaired
16
Page 17
Molift Partner 255 / www.etac.com
Troubleshooting
Symptom Possible Cause/Action
The lifting column is wobbly The lifting column is not correctly positioned in
the chassis or the screw in front or back is not
properly tightened.
Assemble column and chassis, and tighten screws
properly.
The lifter moves unevenly on a plane surface The castors move unevenly because of pile and
dust.
Clean the castors. Remove hair and dirt.
The lifting arm or adjustable legs moves
uncontrolled.
The lifter does not respond to Hand control action
/ The lifting arm or legs does not move.
Battery does not charge Faulty battery.
Short circuit between hand control and lifter.
Clean hand control plug surfaced with alcohol to
remove grease.
Defective hand control.
Replace hand control.
The control electronics has failed.
Contact local representative for service.
Emergency stop button is activated.
Turn button clockwise to reset emergency stop.
Battery is empty.
Change or charge battery.
The lifters electronics is overheated.
Wait for it to cool down.
The lifter is overloaded.
Make sure the load does not exceed SWL.
Hand control is not plugged in properly.
Plug in Hand control properly. Hand control, plug
or cord can be broken an should be replaced.
Contact between chassis and column has no
connection. Column is not correctly mounted in
chassis.
Assemble column and chassis properly.
Defective control electronics.
Contact local representative for service.
Try another battery.
Faulty battery charger.
Try another charger.
ENNO DEFR ITES FI SVNLDA
17
Page 18
Molift Partner 255 / www.etac.com
Deutsche Bedienungsanleitung
Wichtiger Hinweis
Diese Bedienungsanleitung enthält wichtige
Hinweise und Informationen für den sicheren
Gebrauch des Lifters und des Zubehörs.
In dieser Bedienungsanleitung bezeichnet
„Benutzer“ diejenige Person, die gehoben wird.
Der „Helfer“ ist diejenige Person, die den Lifter
bedient.
Warnung!
Dieses Symbol weist auf wichtige
Sicherheitshinweise hin. Befolgen
Sie diese Anweisungen bitte genau.
Lesen Sie vor dem Gebrauch die
Bedienungsanleitung!
Es ist sehr wichtig, dass Sie
vor Inbetriebnahme des
Geräts mit dem Inhalt der
Bedienungsanleitung genau vertraut sind.
Besuchen Sie www.etac.com und vergewissern
Sie sich, dass Sie über die neueste Version der
Bedienungsanleitung verfügen.
18
Page 19
Lifter-Bestandteile:
Hebebügel
Molift Partner 255 / www.etac.com
Molift Partner 255
ENNO DEFR ITES FI SVNLDA
Manuelle
Notabsenkung
Hebearm
Hebesäule
Beine
Rad/Laufrolle
(hinten mit Bremse)
Motor/Antrieb
Fahrhandgriffe
Handsteuerung
Akku
Elektrische
Notabsenkung
Not-AusSchalter
Fahrgestell
Der Molift Partner 255
Der Molift Partner 255 bietet die ideale
Hebelösung für das Heben bei hochkomplizierten Situationen in akuten und kritischen
Pflegebereichen sowohl im Krankenhaus als auch
in Pflegeeinrichtungen. Mit dem hervorragenden
Hubbereich von 37 –179 cm (14,5”–70,4”) ermöglicht der Molift Partner 255 einfaches Anheben
vom Boden und auch von höheren Flächen. Die
gerade, vertikale Säule in Verbindung mit dem
festen Hebebügel sorgt für außergewöhnliche
Stabilität und hält den Anwender ein gutes Stück
von der Säule weg. Bei einem Gesamtgewicht von
nur 42,5 kg (94 lbs) gehört der Molift Mover 255
zu den leichtesten seiner Kategorie. Kombiniert
mit der außergewöhnlichen Bauweise und der
Räderlösung lässt er sich mit einer Tragfähigkeit
von 255 kg (562 lbs) sehr leicht manövrieren.
Ausgestattet mit einem umweltfreundlichen
NiMH-Akku.
19
Page 20
60601-1
YYYY-MM-DD
Molift Partner 255 / www.etac.com
Allgemeines
CE-Erklärung
Das Produkt und das entsprechende Zubehör, die in dieser Bedienungsanleitung
beschrieben werden, entsprechen der Verordnung (EU) 2017/745 von 5. April 2017 - als
Medizinprodukt, Risikoklasse I.
Das Produkt wurde von einer dritten Stelle gemäß den Normen IEC 60601-1, IEC 60601-1-2
und EN/ISO 10535:2006 geprüft und zugelassen.
Jeder schwere Zwischenfall, der im Zusammenhang mit dem Produkt auftritt, sollte dem
Hersteller und der zuständigen Behörde des Mitgliedstaats, in dem der Anwender und/oder
Patient niedergelassen ist, gemeldet werden.
Bedingungen für die Benutzung
Das Anheben und Umsetzen einer Person geht immer mit gewissen Risiken einher, und die Benutzung
des von in diesem Handbuch behandelten Geräts und Zubehörs ist ausschließlich dafür geschultem
Personal gestattet.
Modifikationen und Verwendung von Komponenten anderer Hersteller.
Wir empfehlen die ausschließliche Verwendung von Molift-Komponenten und -Ersatzteilen. Wenn am
Produkt Modifikationen vorgenommen werden, erlischt die Konformitätserklärung und die von Etac auf
das Produkt gegebene Garantie. Für Probleme oder Unfälle, die bei Verwendung von Komponenten
anderer Hersteller auftreten, haftet Etac nicht.
Nur zertifiziertes Personal darf den Lifter oder das Zubehör öffnen, um eine
Wartung oder Reparaturen vorzunehmen. Aufgrund beweglicher und spannungsführender Teile besteht ein Verletzungsrisiko.
Der Lifter ist nicht dafür konzipiert, von der Person bedient zu werden, die gehoben wird.
Garantiehinweis
2 Jahre Garantie auf Verarbeitungs- und Materialfehler unserer Produkte.
Ein Jahr Garantie auf Batterien.
Unsere Allgemeinen Geschäftsbedingungen finden Sie unter www.etac.com.
Produktkennzeichnung
Produktetikett
Das Produktetikett enthält einen Barcode
mit Artikelnummer, Seriennummer und
Herstellungsdatum.
Partner 255
Gross weight 298kg / 657lbs
SWL 255kg / 562lbs
26.4V DC, IP24
Duty cycle 10%
60601-1
Anwendungsteil
Typ BF
CE-konform
Lesen Sie die
Bedienungsanleitung
Nur für den Gebrauch
in Innenräumen
Nicht im Hausmüll
entsorgen
Ladeanzeige
Zeichen der
Zertifizierungsstelle
Hersteller
Herstellungsdatum
Katalognummer
Warnetiketten und Symbole
Die auf dem Produkt verwendeten Symbole haben
folgende Bedeutung:
20
Notabsenkung
Wartungsanzeige
Seriennummer
Medizinprodukt
Page 21
Technische Daten
1905 mm (75”)
1965 mm (77,36”)
1680 mm
(66,14”)
390 mm
(15,35”)
225 mm
(8,85”)
1205 mm (47,44”)
1065 mm (41,92”)
690 mm (27,16”)
550 mm (21,65”)
1250 mm (49,21”)
115 mm
(4,52”)
1285 mm (50,59”)
2100 mm (
82
/in
)
1285 mm (
50
/in
)
115 mm
(
4
/in
)
1395 mm (
82
/in
)
470 mm
(
4
/in
)
275 mm
(
10
/in
)
1065 mm
(
4
/in
)
1775 mm
(
69
/in
)
403 mm
(
15
/in
)
1250 mm (
49
/in
)
550 mm (
21
/in
)
690 mm (
27
/in
)
1065 mm (
41
/in
)
1205 mm (
47
/in
)
43 mm (
1
/in
)
115 mm (
4
/in
)
w=700
M
K
2070 mm (
81
/in
)
1420 mm (
55
/in
)650 mm (
25
/in
)
620 mm (
24
/in
)
CSP
1
2
3
2070 mm (81
/in
)
1340 mm (52
/in
)
650 mm (25
/in
)
1
Highest position:
2
Max reach:
3
Lowest position:
1965 mm (
77,36”
)
615 mm (
24,2”
)
615 mm (
24,2”
)
1
Highest position:
2
Max reach:
3
Lowest position:
CSP
1
2
3
Molift Partner 255 / www.etac.com
Sichere Tragfähigkeit (Safe Working Load, SWL):
255 kg (562 lbs)
Gewicht des Geräts:
ohne Akku und Hebebügel:
38.3 kg/84,4 lbs
Fahrgestell: 20 kg/44 lbs
Hebesäule: 15 kg/33 lbs
Akku: 1,6 kg/3,5 lbs
4-Punkt-Hebebügel,
Größe M: 3,5 kg / 7.7 lbs
Akku:
Art: 1341000
26.4 V NiMH 2.6 Ah
Akkuladegerät:
100-240 V AC, 50-60 Hz
0,9 A Ausgang
Hubgeschwindigkeit:
42.9 mm/Sekunde (1,69 Zoll/Sekunde)
bei 75 kg (165 lbs) Belastung
Schutzart:
Handsteuerung IP24
Hubmotor IP24
Maximaler A-bewerteter Schallleistungspegel:
LWA = 49,4 dB
Bedienkraft, Taste:
Tasten an der Handbedienung: 3.4 N
Werkstoffe:
Aluminium, Kunststoff, Stahl
Motor:
Hubmotor/-Antrieb: 24 V DC
Beinspreizmotor: 12 V DC
Drehdurchmesser:
1400 mm (55.1 Zoll)
Hebevorgänge bei voll aufgeladenem Akku:
50 Hebevorgänge
(75 kg/165 lbs, 50cm/20 Zoll)
Erwartete Lebensdauer:
Der Lifter hat eine erwartete
Lebensdauer von 30 000 SWL-
Hebevorgängen bzw. 10 Jahren.
ENNO DEFR ITES FI SVNLDA
21
Page 22
Molift Partner 255 / www.etac.com
Montage
Akku laden. Der Akku darf sich während der
Montage nicht im Akkuhalter befinden!
Hebesäule
Hebesäule im Fahrgestell platzieren. Stellen Sie
sicher, dass der rote Pfeil auf dem unteren Teil der
Säule mit der Fahrgestellkante bündig ist.
Stellen Sie sicher, dass sich die Schraube an der
Säule in der Vertiefung des Fahrgestells befindet.
Dadurch wird ein unbeabsichtigtes Anheben der
Säule aus dem Fahrgestell verhindert, wenn der
Verriegelungsgriff nach unten gedrückt wird.
Montage des Hebebügels
Fixieren Sie die Säule durch vollständiges
Herunterdrücken des Verriegelungsgriffs auf der
Rückseite.
Akku und Handsteuerung
1. Schließen Sie die Handsteuerung an der
Unterseite des Akkuhalters an.
2. Legen Sie den Akku so ein, dass die Pole nach
unten zeigen.
3. Verbinden Sie das Handsteuerungskabel mit
dem Fahrhandgriff, so dass das Kabel nicht
auf den Boden fällt, wenn es fallengelassen
wird.
1. Drücken Sie den Bolzen des Hebebügels nach
oben und durch den Hebearm hindurch.
2. Stellen Sie sicher, dass der Bolzen korrekt
ausgerichtet ist, bevor Sie die Kunststoffkappe
wieder am Arm anbringen.
3. Stellen Sie sicher, dass der Hebebügel ordnungsgemäß befestigt ist
Checkliste nach der Montage
Nehmen Sie den Lifter erst in
Gebrauch, nachdem Sie nach der
Montage die Checkliste durchgegangen sind.
Verifizieren Sie vor der Inbetriebnahme anhand
dieser Checkliste, dass der Lifter ordnungsgemäß
installiert ist und sicher benutzt werden kann.
Vergewissern Sie sich, dass Hebearm,
Hebesäule und Hebebügel ordnungsgemäß
befestigt wurden und der Lifter keine losen
Teile aufweist.
Stellen Sie sicher, dass der Akku aufgeladen ist
(die Ladeanzeige leuchtet nicht).
Vergewissern Sie sich, dass der Lifter keine
erkennbaren Schäden oder andere Fehler
aufweist.
Führen Sie einen Hebevorgang mit einem
Gewicht durch (60 - 80 kg)
22
Page 23
Bedienung des Molift Partner 255
Molift Partner 255 / www.etac.com
Allgemeine Sicherheitshinweise
Benutzen Sie nur Zubehör und Hebetücher, die
dem Benutzer, der Art seiner Behinderung, seiner
Größe und Gewicht und der Art der Umsetzung
angepasst sind.
Verhältnis Betriebszeit zu Pausen/Arbeitszyklus.
Der Molift Partner 255 sollte nicht mehr als zwei
Minuten am Stück betrieben werden (unter
maximaler Belastung) und dann mindestens
18 Minuten pausieren. Arbeitszyklus 10 %.
(Pausenzeit gemäß ISO-EN 10535)
Vor Gebrauch / Täglicher Check / Monatlich
Die folgenden Prüfmaßnahmen sind täglich bzw.
vor Benutzung durchzuführen:
Vergewissern Sie sich, dass der Lifter
keine sichtbaren Schäden, Defekte oder
Verformungen aufweist
Vergewissern Sie sich, dass die
Aufhängeverbindung und alle abnehmbaren
Teile ordnungsgemäß verbunden und gesichert sind
Vergewissern Sie sich, dass die Ladeanzeige
nicht leuchtet und die Wartungsanzeige grün
leuchtet
Vergewissern Sie sich, dass die Hebegurte
keine sichtbaren Schäden oder Ausfransungen
aufweisen.
Vergewissern Sie sich, dass die Laufrollen
problemlos funktionieren und der Lifter leicht
zu bewegen ist
Sichere Traglast (SWL)
Der Lifter verfügt über eine sichere Traglast (SWL)
Falls sich die zulässige maximale
Traglast (SWL) des Lifters, des
Hebebügels und des Trageteils unterscheidet, so ist stets der niedrigere Wert
ausschlaggebend
Lifter von Molift dürfen ausschließlich
zum Heben von Personen verwendet
werden. Setzen Sie den Lifter niemals
zum Heben oder Bewegen von
Objekten aller Art ein.
Die folgenden Prüfmaßnahmen sind monatlich
durchzuführen:
Testen Sie die operativen Funktionen des
Lifters mithilfe eines Probelaufs und stellen Sie
sicher, dass der Lifter keine ungewöhnlichen
Geräusche macht
Test des Not-Aus-Schalters und der
Notabsenkung
Bei Störungen oder Defekten ist der Lifter umgehend außer Betrieb zu setzen und entsprechend
zu kennzeichnen („außer Betrieb“).
ENNO DEFR ITES FI SVNLDA
Handsteuerung
Die Handsteuerung verfügt über vier Tasten
zum Anheben und Absenken von Hebearm und
Beinspreizmechanismus.
Die Handsteuerung verfügt über ein Anzeigelicht,
das bei niedrigem Ladezustand des Akkus leuchtet
und so darauf hinweist, dass der Akku geladen
werden muss
Handsteuerung 4 Tasten
Art. no. 2018004
Hebearm – nach oben/unten
Hinweis! Der Lifter ist sehr wackelig, wenn er sich
in seiner höchsten Position befindet.
Beine – Einfahren/Ausfahren
Hinweis! Gespreizte Beine sorgen für erhöhte
Stabilität und einen besseren Zugang zum Stuhl
bzw. zur Toilette.
23
Page 24
Molift Partner 255 / www.etac.com
Schutzvorrichtungen
Der Molift Partner 255 ist mit diversen
Schutzvorrichtungen ausgestattet, die im Falle
einer falschen Benutzung Personen- bzw.
Sachschäden vermeiden sollen.
Der Lifter ist mit einem Überlastungssensor
ausgestattet, der die Bedienung des Lifters im Falle
einer Überschreitung der sicheren Traglast (SWL)
verhindert.
Der Hebearm ist abschwenkbar, um ein
Einklemmen des Benutzers durch den Arm bzw.
den Hebebügel zu verhindern. Der Antrieb erzeugt
bei einer Abwärtsbewegung keinerlei Kräfte.
Die Elektronik wird bei Überhitzung abgeschaltet.
Warten Sie, bis der Lifter wieder abgekühlt ist,
bevor Sie ihn erneut verwenden.
Fahrhandgriffe
Verwenden Sie die Fahrhandgriffe, um den Lifter
zu bewegen.
Emergency Stop / Emergency lowering
Elektrische
Notabsenkung
Elektrische
Notabsenkung
Not-Aus-Schalter
Der Not-Aus-Schalter unterbricht die
Stromversorgung, wenn er eingedrückt wird. Er
lässt sich durch Drehen im Uhrzeigersinn wieder
zurückstellen (darf erst ausgeführt werden, wenn
der grüne Ring aufleuchtet).
Der Lifter sollte nur zum Umsetzen
über kurze Distanzen verwendet werden. Der
Lifter dient nicht als Ersatz
für einen Rollstuhl oder Ähnliches.
Bremsen
Die hinteren Räder/Laufrollen sind mit Bremsen
ausgestattet. Treten Sie auf den Hebel, um die
Bremsen zu arretieren. Klappen Sie ihn nach oben,
um die Bremsen zu lösen.
Elektrische Notabsenkung
Halten Sie die Taste für die elektrische
Notabsenkung gedrückt, um den Hebearm zu
senken. Die elektrische Notabsenkfunktion steht
nicht zur Verfügung, wenn der Not-Aus-Schalter
betätigt worden ist.
Manuelle Notabsenkung
Oben an der Säule finden Sie einen
Innensechskantschlüssel für das manuelle
Absenken. Stecken Sie den Schlüssel in die obere
Öffnung der Säule und drehen Sie den Schlüssel,
bis der Patient vollständig herabgelassen wurde.
Denken Sie daran, den Schlüssel direkt nach dem
Absenken wieder zu entfernen.
Setzen Sie sich mit dem Molift-Service-Partner
in Verbindung, wenn die Fehlerursache der
Notabsenkung unbekannt ist oder durch defekte
Komponenten ausgelöst wurde.
24
Page 25
Transport- und Betriebsbedingungen
x2
Molift Partner 255 / www.etac.com
Steuerelektronik
ENNO DEFR ITES FI SVNLDA
Akku
Transport und Lagerung
Für die langfristige Lagerung wird empfohlen, den
Not-Aus-Schalter zu aktivieren (eindrücken). Der
Lifter kann bei Umgebungstemperaturen von - 25
bis + 70 °C gelagert und transportiert werden.
Betrieb
Der Lifter ist auf die Benutzung bei
Zimmertemperaturen ausgelegt (+ 5 bis + 40 °C).
Luftdruck: 70 - 106 kPa
Relative Luftfeuchtigkeit: 15 - 93 %
Nach einer Lagerung oder einem Transport
unter abweichenden Temperaturbedingungen
muss der Lifter in einem Raum mit geeigneter
Temperatur gelagert werden, bis er eine sichere
Betriebstemperatur erreicht hat.
Medizinische Elektrogeräte
bedürfen spezieller
Sicherheitsmaßnahmen
in Bezug auf elektromagnetische Kompatibilität
(EMK). Tragbare oder mobile
Funkkommunikationsgeräte können die Funktion medizinischer
Elektrogeräte beeinträchtigen und
sollten stets mindestens 25 cm (10
Zoll) Abstand zur Lifter-Elektronik
haben.
Der Molift Partner 255 ist mit einem 26,4 V 2,6
Ah NiMH-Akku ausgestattet. Der Akku hat eine
Lebensdauer von ca. 500 Ladezyklen.
Laden Sie den Akku nach Erhalt
und danach alle sechs Monate auf,
um einen Ausfall des Akkus zu
vermeiden.
Gebrauchte Akkus müssen als
Sondermüll entsprechend der einschlägigen lokalen Bestimmungen
entsorgt werden. Nicht im
Hausmüll entsorgen
Akkus müssen zu Beginn mehrfach
vollständig entladen und geladen
werden, bevor sie ihre volle
Kapazität erreichen. Führen Sie
diese Prozedur auch durch, wenn
der Lifter für längere Zeit nicht
in Betrieb war (4 Wochen oder
länger)
Lade- und Wartungsanzeige (LED)
Auf dem Akkuhalter des Lifters befinden sich zwei
Anzeigeleuchten.
Wartungsanzeige
Ladeanzeige
Das elektrische System verfügt über eine
Stromsparfunktion,
durch die das elektrische System nach zehn
Minuten ohne Aktivität abschaltet. Dann erlöschen alle Leuchtanzeigen.
Das System kann reaktiviert werden durch
Betätigung einer der
Steuerungstasten
Ladeanzeige (LED)
Die Ladeanzeige (LED) leuchtet bei niedrigem
Ladestand, außerdem ertönt ein akustisches
Signal. Der Lifter sollte dann geladen werden.
Wenn dies geschieht, hat der Lifter noch ausreichend Energie für einen vollen Hebezyklus mit
maximaler Last. Wenn sich der Ladestand des
Akkus im kritischen Bereich befindet, kann der
Hebearm nur noch abgesenkt werden.
25
Page 26
Molift Partner 255 / www.etac.com
Wartungsanzeige
Die Elektronik des Lifters registriert, wie
viele Hebevorgänge mit welcher Belastung
durchgeführt wurden. Nach einer bestimmten
Gebrauchsdauer leuchtet die LED auf, um die
Notwendigkeit einer Wartung anzuzeigen.
Wartungsanzeige Zustand
Kein Licht Stromsparmodus
(Standby)
Grün Betriebsbereit
Gelb Wartung anfordern
Rot Wartung durchführen
Rot (und akustischer
Alarm)
Wartung durchführen
sofort
Wartungsumfang
Bei der Wartung wird der Hubmotor ausgetauscht,
das Gerät inspiziert und abgenutzte Teile ersetzt.
Dies darf nur durch befugtes Personal erfolgen.
Die Wartung ist vorgeschrieben, wenn
die Wartungsanzeige rot leuchtet (10 000
Hebevorgänge in Gewichtsklasse 4 (SWL)).
Das Ladegerät muss so platziert bzw. installiert
werden, dass der Stecker des Netzkabels leicht
herausgezogen werden kann. Seien Sie vorsichtig,
damit Sie das Kabel nicht beschädigen. Das
Ladegerät kann dauerhaft an eine Steckdose
angeschlossen sein.
Akkuladegerät 12-24V
Art. no. 1340100
Battery PowerPac 26,4 V NiMH
Art. no. 1341000
Ladeanzeige
Beschreibung der Ladeanzeige (LED):
LED Zustand
Gelb Betriebsbereit, kein
Akku angeschlossen
Gelb Initialisierung
Rot Schnellladung
Grün/Gelb Auffüll-Ladung
Grün Erhaltungsladung
Rot/Grün Fehler
Laden
Ladeanzeige
(LED)
Akkuladegerät
Stromkabel
(Gerät vom
Netz trennen)
Akkuladegerät
Das Ladegerät kann als mobiles Gerät verwendet
oder auf einer vertikalen Wandfläche in der Nähe
einer Steckdose mindestens 120 cm über dem
Boden installiert werden. Das Ladegerät darf
nicht im Umfeld von Patienten benutzt werden.
26
Page 27
Transfer
Planen Sie den Hebetransport im Voraus, um
sicherzustellen, dass alles so sicher und störungsfrei wie nur möglich abläuft. Denken Sie an eine
ergonomische Arbeitsweise. Bewerten Sie die
Risiken und machen Sie entsprechende Notizen.
Der Helfer ist für die Sicherheit des Benutzers
verantwortlich.
Der Molift Partner 255 kann mit einem 4-PunktHebebügel für verschiedene Arten des Umsetzens
benutzt werden; sitzend, liegend oder gehend.
Benutzung von Hebetüchern
Es ist wichtig, dass das Hebetuch mit jedem
einzelnen Benutzer und für jede Hebesituation
individuell getestet wird.
Vor dem Gebrauch des Hebetuchs
die Bedienungsanleitung lesen.
Molift Partner 255 / www.etac.com
ENNO DEFR ITES FI SVNLDA
Bei korrekter Installation verhindert das Design
der Hebebügelhaken, dass das Hebetuch sich
versehentlich löst.
Keine beschädigten oder stark
abgenutzten Hebetücher
verwenden.
Hebetücher anderer Hersteller
Benutzen Sie nach Möglichkeit nur Hebetücher
von Molift. Für Probleme oder Unfälle, die bei
Verwendung der Hebetücher anderer Hersteller
auftreten, haftet Etac nicht.
Heben und Senken
Wenn Sie den Benutzer bewegen, stellen Sie
sich beim Anheben neben die Person. Sorgen
Sie dafür, dass deren Arme und Beine nicht
eingeklemmt werden (Bett, Stuhl usw.). Versuchen
Sie, Augenkontakt zu halten, denn dadurch fühlt
sich der Benutzer gut aufgehoben.
1. Stellen Sie sicher, dass das Hebetuch
ordnungsgemäß am Benutzer anliegt und
die Gurtschlaufen ordnungsgemäß an den
Hebebügelhaken befestigt sind.
2. Ziehen Sie die Schlaufengurte des Hebetuchs
an, ohne dabei den Benutzer anzuheben.
Stellen Sie sicher, dass alle vier Schlaufen
des Hebetuchs korrekt befestigt sind, um
ein Herausrutschen oder Herausfallen des
Benutzers zu verhindern.
3. Heben Sie den Benutzer an und führen Sie den
Transport durch.
Tragarme (optional)
Der Lifter kann für Gehübungen mit Tragarmen
verwendet werden.
Der 4-Punkt-Hebebügel muss immer horizontal
zum Benutzer ausgerichtet sein, um zu verhindern,
dass der Benutzer versehentlich aus dem Hebetuch
rutscht.
Der Lifter kann mit Tragarmen geliefert werden
oder die komplette Hebesäule kann mit Tragarmen
als Zubehör geliefert werden als Austausch zur
Originalhebesäule
Säule mit Tragarmen
Art. no. 1511002
27
Page 28
Molift Partner 255 / www.etac.com
Transport
Versuchen Sie beim Transport den im Lifter
befindlichen Benutzer so niedrig wie möglich zu
positionieren (wenn möglich so, dass die Füße auf
dem Fahrgestell abgestellt werden können). Auf
diese Art wird ein niedriger Schwerpunkt gewählt
und das Risiko der Instabilität vermindert.
Heben Sie einen Benutzer niemals
höher an, als für die Durchführung
des Hebetransports unbedingt
notwendig ist. Vergessen Sie nicht,
dass die Räder eines mobilen Lifters
NICHT blockiert sein dürfen.
Lassen Sie den Benutzer während
des Hebetransports niemals
unbeaufsichtigt.
Gehen Sie während der Hebe-, Senk- und
Drehbewegungen behutsam vor, da der sich im
Lifter befindliche Benutzer hin und her schwenken kann. Seien Sie vorsichtig, wenn Sie den
Transport in der Nähe von Möbeln durchführen
und achten Sie darauf, dass der sich im Lifter
befindliche Benutzer nicht mit diesen Objekten
zusammenstößt.
In eine Sitzposition absenken
Um den Benutzer in eine Sitzposition zu bringen,
können die folgenden Techniken angewandt
werden, während der Benutzer so weit wie
möglich zurück in den Sitz abgesenkt wird:
A Positionieren Sie den Benutzer mithilfe des
Fahrhandgriffs
B Drücken Sie sanft gegen die Knie des
Benutzers
C Neigen Sie den Sitz nach hinten
Der Benutzer muss beim Anheben
oder Absenken aus bzw. in einen
Stuhl frontal zum Lifter stehen.
Der Lifter darf nicht dazu benutzt
werden, Benutzer auf unebenen
Flächen hochzuheben oder zu
bewegen
Vermeiden Sie hochflorige Teppiche, hohe
Türschwellen, unebene Oberflächen und andere
Hindernisse, die die Lenkräder blockieren könnten.
Wenn der Lifter mit Gewalt über derartige
Hindernisse hinwegbewegt wird, kann er instabil
werden, wodurch die Kipp-/Umsturzgefahr erhöht
wird.
28
Page 29
Zubehör
Empfohlenes optionales Zubehör und Gerät für
Molift Partner 255.
Hebebügel
Der Molift Partner 255 kann mit einem 4-PunktHebebügel oder einem 8-Punkt-Hebebügel
verwendet werden.
Molift Partner 255 / www.etac.com
ENNO DEFR ITES FI SVNLDA
Waage
Die Molift-Waage ist nach Klasse III zugelassen.
Die Waage kann auch den BMI-Wert (Body Mass
Index) berechnen.
Molift-Waage (ohne Hebebügel)
Art.-Nr.: 1331002
Aluminium-Hebebügel
4-Punkt-Hebebügel Medium,
Aluminium, 450 mm,
Art.-Nr.: 1330060
4-Punkt-Hebebügel Groß,
Aluminium, 550 mm,
Art.-Nr.: 1330061
4-Punkt-Hebebügel XL,
Aluminium, 650 mm,
Art.-Nr.: 1330062
8-Punkt-Hebebügel Groß,
Aluminium, 1430 mm,
Art.-Nr.: 2140002
Slings
Etac bietet eine breite Auswahl von Hebetüchern
für transportaufgaben aller Art an.
Die Hebetuch-Serie Molift RgoSling kann sowohl
mit einem 4-Punkt-Hebebügel als auch mit einem
2-Punkt-Hebebügel kombiniert werden.
Die EvoSling-Serie von Etac kann mit einem
2-Punkt-Hebebügel kombiniert werden.
Ein Verzeichnis der korrekten kombinationsmöglichkeiten für die einzelnen Hebetücher und
Hebebügel finden Sie in der bedienungsanleitung
der Hebetücher. Die Hebetuch-Serie ist in
den Größen XXS - XXL aus Polyester oder aus
Polyester-Netzgewebe erhältlich.
RgoSlings:
RgoSling Mediumback Padded (XS-XXL)
RgoSling Highback Padded (XS-XXL)
RgoSling Mediumback Net (XXS-XXL)
RgoSling Highback Net (XXS-XXL)
RgoSling Toilet Lowback (XXS-XXL)
RgoSling Toilet Highback (XXS-XXL)
RgoSling Ampu Mediumback (XXS-XXL)
RgoSling Ampu Highback (XXS-XXL)
RgoSling Ambulating Vest (XXS-XL)
RgoSling Comfort Highback (S-L)
Stretcher
Der Molift Stretcher kann in Kombination mit
allen 4-Punkt-Hebebügeln von Molift Partner 255
verwendet werden.
MRT-kompatible Schaufeltrage (SWL 300 kg)
Art. no.: 2150108
Zubehör:
RgoSling Extension Loops
RgoSling Ambulating Vest Groin strap (XXS-XL)
29
Page 30
Molift Partner 255 / www.etac.com
Wartung
Reinigung und Desinfizierung
Reinigen Sie das Gerät regelmäßig. Säubern
Sie die Oberflächen mit einem feuchten Tuch
und mithilfe eines geeigneten pH-neutralen
Reinigers. Verzichten Sie auf den Einsatz von
Lösungsmitteln und scharfen Reinigungsmitteln,
da diese die Oberfläche des Lifters beschädigen
können. Für die Desinfektion (sofern erforderlich):
Benutzen Sie Isopropylalkohol. Verwenden Sie
keine scheuernden Reinigungsmittel. Entfernen
Sie Haare und Fusseln von den Laufrollen und
überprüfen Sie die Rollen auf reibungslosen Lauf.
Reinigen Sie Kontaktflächen und Handsteuerung
mit Isopropylalkohol, um Fett- und
Schmutzrückstände zu entfernen. Überprüfen Sie
nach der Reinigung den Not-Aus-Schalter und
die Notabsenkung. Der Lift sollte nie fließendem
Wasser ausgesetzt werden.
Stellen Sie sicher, dass bei der
Reinigung die Etiketten nicht
beschädigt oder entfernt werden.
Instandsetzung
Befolgen Sie die Reinigungs- und
Montageanweisungen, führen Sie regelmäßige
Inspektionen durch und gehen Sie nach der
Montage die Checkliste durch, um den Lifter
wieder instand zu setzen.
Recycling
In den „Recyclinganweisungen“ finden Sie
Informationen zur ordnungsgemäßen Entsorgung
des Produkts. Diese finden Sie auf www.etac.com.
Ersatzteile
Eine Ersatzteilliste ist auf Anfrage verfügbar.
Regelmäßige Inspektionen
Umfang der regelmäßigen Inspektion
Die regelmäßige Inspektion umfasst eine visuelle
Untersuchung (insbesondere in Bezug auf
das lasttragende Gestell des Lifters und den
Hebemechanismus mit Befestigungsvorrichtungen,
Bremsen, Steuerelementen,
Sicherheitsvorrichtungen und Personenträgern)
gemäß dem Regelmäßigen Inspektionsbericht von
Molift Partner 255. Diese finden Sie auf www.
etac.com.
Sollte eine Sicherheitsgefahr bestehen, so muss der Lifter sofort außer
Betrieb genommen und deutlich
als „außer Betrieb“ gekennzeichnet
werden. Eine Benutzung darf erst
nach der Reparatur erfolgen
Die regelmäßige Inspektion muss jährlich
durchgeführt werden, je nach den lokalen
Anforderungen auch häufiger. Die Inspektionen
dürfen nur von Wartungspersonal durchgeführt
werden, das von Etac dazu autorisiert worden ist.
Kontaktieren Sie Etac auf [email protected]
wegen der erforderlichen Schulungen und
Autorisierungen oder um einen autorisierten
Service-Partner zu erfragen.
Der Kontrolleur muss bei der Durchführung einer
regelmäßigen Inspektion den Inspektionsbericht
für Molift Partner 255 ausfüllen. Die Berichte sollten von der/den Person(en) verwahrt werden, die
für die Wartung des Lifters verantwortlich ist/sind.
Sollten bei der Inspektion Schäden oder Defekte
auftauchen, so ist der Eigentümer zu informieren.
Nach Abschluss der regelmäßigen Inspektion
versieht der Kontrolleur den Lifter mit einem
Aufkleber auf dem Prüfetikett, der das Datum
der regelmäßigen Inspektion angibt sowie mit
einem Etikett (sechsstellige ID von Etac oder
Fachhändler), welches den Kontrolleur angibt. Das
Prüfetikett befindet sich auf der rechten Seite des
Akkuhalters. Es zeigt auch das Datum an, an dem
die nächste Wartung erfolgen muss.
CONTROL
12 Month
30
Kennzeichnen Sie das
Etikett mit Monat und
Jahr der Inspektion
Page 31
Fehlersuche und -behebung
Molift Partner 255 / www.etac.com
Symptom Mögliche Ursache/Maßnahme
Die Hebesäule ist wackelig Die Hebesäule ist nicht richtig im Fahrgestell
positioniert oder der Verriegelungsgriff ist nicht
vollständig arretiert.
Bauen Sie Säule und Fahrgestell ordnungsgemäß
zusammen.
Der Lifter bewegt sich ungleichmäßig auf einer
ebenen Fläche
Der Hebearm oder die verstellbaren Beine bewegen sich unkontrolliert.
Der Lifter reagiert nicht auf die Betätigung der
Handsteuerung/Der Hebearm bzw. die Beine
bewegen sich nicht.
Der Akku wird nicht aufgeladen Fehlerhafter Akku.
Die Laufrollen bewegen sich aufgrund von Fusseln
und Staub unregelmäßig.
Reinigen Sie die Laufrollen. Entfernen Sie Haare
und Schmutz.
Kurzschluss zwischen Handsteuerung und Lifter.
Reinigen Sie den Handsteuerungsstecker
oberflächlich mit Alkohol, um Fettrückstände zu
entfernen.
Defekte Handsteuerung.
Handsteuerung ersetzen.
Die Steuerelektronik hat versagt.
Wenden Sie sich zwecks Reparatur an Ihren EtacVertreter vor Ort.
Not-Aus-Schalter ist aktiviert.
Der Not-Aus-Schalter lässt sich durch Drehen im
Uhrzeigersinn wieder zurückstellen.
Der Akku ist leer.
Akku austauschen oder wieder aufladen.
Die Elektronik des Lifters ist überhitzt.
Warten Sie, bis der Lifter wieder abgekühlt ist.
Der Lifter ist überladen.
Achten Sie darauf, dass die sichere Traglast (SWL)
nicht überschritten wird.
Die Handsteuerung ist nicht korrekt eingesteckt.
Stecken Sie die Handsteuerung richtig ein. Die
Handsteuerung, der Stecker oder das Kabel kann
beschädigt worden sein und sollte in diesem Fall
ausgetauscht werden.
Zwischen den Kontaktstellen von Fahrgestell und
Säule kann keine Verbindung aufgebaut werden.
Säule ist nicht ordnungsgemäß am Fahrgestell
befestigt. Bauen Sie Säule und Fahrgestell ordnungsgemäß zusammen.
Defekte Steuerelektronik.
Wenden Sie sich zwecks Reparatur an Ihren EtacVertreter vor Ort.
Achten Sie beim Laden des Akkus auf die
Ladeanzeigen am Ladegerät.
Wechseln Sie den Akku aus.
ENNO DEFR ITES FI SVNLDA
Fehlerhaftes Akkuladegerät.
Achten Sie beim Laden des Akkus auf die
Ladeanzeigen am Ladegerät.
Wechseln Sie das Ladegerät aus.
31
Page 32
Molift Partner 255 / www.etac.com
Norsk manual
Viktig
Denne brukermanualen inneholder viktige sikkerhetsinstrukser og informasjon om bruk av løfteren
og tilbehør.
I denne manualen brukes begrepene “bruker” om
personen som løftes og “assistent” om personen
som styrer løfteren.
Advarsel!
Dette symbolet indikerer viktig
sikkerhetsinformasjon. Følg disse
instruksene nøye.
Les brukermanual før bruk.
Det er viktig at innholdet i denne
brukermanualen leses og forstås
før utstyret tas i bruk.
Besøk www.etac.com for å laste ned dokumentasjon, og sikre at du har den siste utgaven av
brukermanualen.
32
Page 33
Komponenter:
Oppheng
Molift Partner 255 / www.etac.com
Molift Partner 255
ENNO DEFR ITES FI SVNLDA
Manuell
nødsenk
Løftearm
Løftesøyle
Håndtak
Ben
Hjul
(Brems på bakre)
Motor /
Actuator
Håndkontroll
Batteri
Elektrisk
nødsenk
Nødstopp
Chassis
Om Molift Partner 255
Molift Partner 255 er en ideell løsning for løfting i
svært komplekse situasjoner innen akutt- og intensivpleie på sykehus og i pleieinstitusjoner. Molift
Partner 255 har god løfterekkevidde på 37–179 cm
(14,5–70,4”) som gir enkel løfting fra både gulvet
og høye overflater. Den rette loddrette søylen i
kombinasjon med fast oppheng gir god stabilitet
og sørger for god avstand mellom brukeren og
søylen. Molift Partner 255 har en totalvekt på 42,5
kg (94 lb), og er dermed en av de letteste løfterne
i denne kategorien. Takket være kombinasjonen
av god konstruksjon og hjul er den svært lett
å manøvrere, med en sikker arbeidsbelastning
på 255 kg (562 lb). Utstyrt med miljøvennlig
NiMh-batteri.
33
Page 34
60601-1
YYYY-MM-DD
Molift Partner 255 / www.etac.com
Generelt
Samsvarserklæring
Produktet og tilhørende tilbehør, som er beskrevet i denne bruksanvisningen, er i samsvar
med forordning (EU) 2017/745 av 5. april 2017 - som medisinsk utstyr, risikoklasse I.
Produktet er testet og godkjent av en tredjepart i henhold til standardene IEC 60601-1, IEC
60601-1-2 og EN/ISO 10535:2006.
Alle alvorlige hendelser som oppstår i forbindelse med enheten, skal rapporteres til produsenten og kompetent myndighet i landet der brukeren og/eller pasienten befinner seg.
Bruksbetingelser
Løft og forflytning av en person vil alltid innebære en viss risiko, og kun personer som har gjennomgått
nødvendig opplæring kan bruke utstyret som omtales i denne brukermanualen. Skinnesystemet må
være installert av sertifisert personell i henhold til gjeldene krav.
Modifikasjoner og bruk av komponenter laget av andre produsenter.
Vi anbefaler kun å bruke Molift komponenter og reservedeler. Samsvarserklæring er ikke gyldig og Etac
er ikke ansvarlig for garanti hvis det blir gjort noen endringer på produktet. Etac skal ikke holdes ansvarlig for feil eller ulykker som kan oppstå ved bruk av komponenter fra andre produsenter.
Kun sertifisert personell kan åpne takheis eller utføre service eller reparasjon på
takheis eller tilbehør. Det er fare for skade fra roterende deler og elektrisk sjokk.
Løfteren er ikke tiltenkt å styres av personene som løftes.
Garantimelding
To (2) års produktgaranti mot feil i materialer og arbeidsutførelse.
Ett (1) års batterigaranti.
Les vilkår og betingelser på www.etac.com.
Produktidentifikasjon
Produkt merkelapp
Hovedmerkelapp har en strekkode som
inneholder Artikkelnummer, Serienummer og
produksjonsdato.
Partner 255
Gross weight 298kg / 657lbs
SWL 255kg / 562lbs
26.4V DC, IP24
Duty cycle 10%
Advarselsmerker og symboler
Symboler som er brukt på utstyret, forklart i detalj:
Type BF Batteriindikator
CE merket
Les brukermanual
Sertifiseringsmerket
Produsent
60601-1
34
Kun innendørs bruk
Må ikke kastes i
restavfall
Nødsenk
Serviceindikator
Produksjonsdato
Katalognummer
Serienummer
Medisinsk utstyr
Page 35
Teknisk data
1905 mm (75”)
1965 mm (77,36”)
1680 mm
(66,14”)
390 mm
(15,35”)
225 mm
(8,85”)
1205 mm (47,44”)
1065 mm (41,92”)
690 mm (27,16”)
550 mm (21,65”)
1250 mm (49,21”)
115 mm
(4,52”)
1285 mm (50,59”)
2100 mm (
82
/in
)
1285 mm (
50
/in
)
115 mm
(
4
/in
)
1395 mm (
82
/in
)
470 mm
(
4
/in
)
275 mm
(
10
/in
)
1065 mm
(
4
/in
)
1775 mm
(
69
/in
)
403 mm
(
15
/in
)
1250 mm (
49
/in
)
550 mm (
21
/in
)
690 mm (
27
/in
)
1065 mm (
41
/in
)
1205 mm (
47
/in
)
43 mm (
1
/in
)
115 mm (
4
/in
)
w=700
M
K
2070 mm (
81
/in
)
1420 mm (
55
/in
)650 mm (
25
/in
)
620 mm (
24
/in
)
CSP
1
2
3
2070 mm (81
/in
)
1340 mm (52
/in
)
650 mm (25
/in
)
1
Highest position:
2
Max reach:
3
Lowest position:
1965 mm (
77,36”
)
615 mm (
24,2”
)
615 mm (
24,2”
)
1
Highest position:
2
Max reach:
3
Lowest position:
CSP
1
2
3
Maks brukervekt, Safe Working Load (SWL):
255 kg (562 lbs)
Egenvekt:
Ekskl. batteri og oppheng:
38.3 kg/84.4 lbs
Chassis: 20 kg/44 lbs
Løftesøyle: 15 kg/33 lbs
Liftearm: 3.3 kg / 7.3 lbs
Batteri: 1,6 kg/3,5 lbs
4-punkt large oppheng: 3.5 kg/7.7 lbs
Batteri:
Art: 1341000
26.4 V NiMH 2.6 Ah
Batterilader:
100-240 V AC, 50-60 Hz
0,9 A output
Løftehastighet:
42.9mm/sekund (1.69 tommer/sekund)
med 75kg (165 lbs) last
Molift Partner 255 / www.etac.com
Beskyttelse:
Håndkontroll IP24
Løftemotor IP24
Lydnivå, maks A-weighted sound power level:
LWA = 49,4 dB
Betjeningskrefter:
Knapper på håndkontroll : 3.4 N
Materialer:
Aluminium, Plast
Motor:
Løftemotor/actuator: 24 V DC
Benspredningsmotor: 12 V DC
Rotasjonsdiameter:
1400 mm (55.1 tommer)
Antall løft med fullt oppladet batteri:
50 løft ( 75 kg / 165 lbs,
50 cm / 20 tommer)
Forventet levetid:
Løfteren har en forventet levetid på 30 000
SWL løft eller 10 år.
ENNO DEFR ITES FI SVNLDA
35
Page 36
Molift Partner 255 / www.etac.com
Installasjon
Lad batteriet. Batteriet må ikke stå i batteriholderen under installasjon av løfteren!
Løftesøyle
Sett løftesøylen i understellet. Pass på at den røde
pilen på nedre del av søylen stemmer overens
med kanten på understellet.
Pass på at skruen på søylen sitter i hullet i
understellet. Dette hindrer at søylen løftes ut av
understellet når låsehåndtaket skyves ned.
Montering av oppheng
Fest søylen ved å skyve låsehåndtaket på baksiden
helt ned.
Battery and Hand control
1. Koble til håndkontrollen på bunnen av
batteriholderen.
2. Sett inn batteriet med polene vendt ned i
holderen.
3. Fest håndkontrollen og ledningen i brakettene
rundt håndtakene slik at den ikke henger ned
på gulvet.
1. Trykk opphengsbolten opp og gjennom
løftearmen.
2. Pass på at bolten sitter som den skal før plastkoppen trykkes tilbake på armen.
3. Kontroller at opphenget er ordentlig festet
Sjekkliste etter installasjon
Ikke ta i bruk løfteren før “sjekkliste etter installasjon” under er
punktvis gjennomført.
Bruk denne sjekklisten for å bekrefte at løfteren
er riktig installert og virker korrekt og sikkert før
bruk.
Sørg for at løftearmen, løftesøylen og
opphenget er riktig festet og at det ikke er
noen løse deler på løfteren.
Sørg for at batteriet er fulladet (Ingen lys på
batterindikatoren).
Sjekk om løfteren har noen åpenbare skader
eller feil/mangler.
Utfør et løft med en last (60-80 kg).
36
Page 37
Hvordan bruke Molift Partner 255
Generelle sikkerhetsbetingelser
Bruk kun tilbehør og seil som er tilpasset brukerens størrelse, vekt, funksjonsevne og typen av
forflytning.
Driftssyklus
Molift Partner 255 kan kjøres konstant i maks 2
minutter (med maks last) og hvile i minimum 18
minutter. Driftssyklus 10 %. Intermittens i henhold
til standard ISO-EN 10535.
Før bruk / Daglig sjekk / Månedlig
Molift Partner 255 / www.etac.com
ENNO DEFR ITES FI SVNLDA
Maks last (SWL 255)
Løfteren er merket med Safe Working Load (SWL)
Hvis maks last (SWL) er forskjellig for
løfter, oppheng eller seil, så er alltid
den lavesete makslast gjeldende.
Molift løftere skal kun brukes til å løfte
personer. Bruk aldri løfteren til å løfte
eller flytte gjenstander av noe slag.
Inspeksjon som bør gjøres daglig eller før bruk:
Sjekk at løfter ikke har synlige skader, slitasje
eller deformasjoner
Sørg for at opphengets kobling og at alle
avtakbare deler er skikkelig tilkoblet og festet.
Sjekk at batterlampe ikke lyser og at service-
lampe lyser grønt.
Sjekk at løftebånd ikke har synlige skader eller
slitasje
Sørg for at hjulene ruller fritt og at løfteren er
lett å manøvrere
Håndkontroll
Håndkontrollen har 4 knapper for løft og senk av
løftearm, og beinspredningsmekanismen inn og
ut.
Håndkontrollen har en indikator som lyser når
batterinivået er lavt og løfteren må lades.
Håndkontroll med 4 knapper:
Art. no. 2018004
Inspeksjon som bør gjøres månedlig:
Test løfterens funksjoner og sørg for at løfter
ikke lager unormale lyder.
Test nødstoppbryter og nødsenk
Hvis det avdekkes feil eller mangler så må løfteren
tas ut av drift og merkes med “i ustand”.
Løftearm - opp / ned
NB! Løfteren er ustabil i øverste position.
Ben - inn / ut
NB! Spredde ben øker stabiliteten og forbedrer
tilgangen til stol/toalett.
37
Page 38
Molift Partner 255 / www.etac.com
Sikkerhetsfunksjoner
Molift Partner 255 er utstyrt med en rekke sikkerhetsfunksjoner, som er ment å forebygge skade
på personell og utstyr i tilfeller hvor løfteren blir
brukt feil.
Løfteren har en overbelastningssensor som
forhindrer at løfteren kan tas i bruk om lasten
overskrider SWL.
Løftearmen er hengslet for å unngå at brukeren
blir klemt mellom løftearmen og opphenget.
Actuatoren vil ikke produsere noe kraft når løftearmen senkes.
Elektronikken blir deaktivert om den blir overopphetet. Vent til løfteren har avkjølt seg før den tas
i bruk igjen.
Handtak
Bruk håndtakene til å bevege løfteren rundt.
Løfteren skal bare brukes over kortere avstander.
Det er ikke en erstatning for en rullestol eller
lignende.
Bremser
Nødstopp/Nødsenk
Elektrisk
nødsenk
Nødstopp
Nødstopp
Nødstopp slår av strømmen når bryteren presses
inn. Vri bryteren med klokken for å resette
nødstoppen (Løfteren er klar til bruk når du kan se
den grønne ringen på bryteren).
Elektrisk nødsenk
Dytt og hold inne knappen for å senke løftearmen
ved hjelp av elektrisk nødsenk. Elektrisk nødsenk
fungerer ikke når nødstopp er aktivert.
Bakre hjul er utstyrt med bremser. Tråkk på spaken
for å låse bremsene. Vend opp for å låse opp.
Manuell nødsenk
Det sitter en unbrakonøkkel øverst på søylen, for
bruk ved manuell senking. Skyv unbrakonøkkelen
gjennom hullet på oversiden av søylen, og drei
den til pasienten er senket ned. Husk å fjerne
unbrakonøkkelen fra hullet så snart pasienten er
senket ned.
Kontakt Molift-servicepartneren etter nødsenking
med ukjent årsak eller etter nødsenking på grunn
av feil på komponenter eller deler.
38
Page 39
Transport og bruksforhold
x2
Molift Partner 255 / www.etac.com
Elektronikk
ENNO DEFR ITES FI SVNLDA
Batteri og servicelampe (LED)
Transport og lagring
For lang tids oppbevaring anbefales det at nødstoppbryter er aktivert (bryter ute). Løfteren kan
lagres og transporteres i temperaturer mellom -25
til 70 °C.
Bruksforhold
Løfteren er testet og godkjent for bruk i normal
romtemperatur (+5 to +40°C).
Lufttrykk: 70 - 106 kPa
Relativ fuktighet: 15 - 93 %
Etter transport og lagring under andre forhold må
løfteren stå i temperert rom til den oppnår normal
driftstemperatur.
Medisinsk elektrisk utstyr krever
spesielle forholdsregler vedrørende
elektromagnetisk kompatibilitet
(EMC). Bærbare og mobile radio
frekvens (RF) kommunikasjonsutstyr kan påvirke medisinsk elektrisk
utstyr og bør holdes på minimum
25 cm avstand fra løfterens
elektronikk.
Løfteren har to indikatorlys:
Serviceindikator
Batteriindikator
Det elektriske systemet har en strømsparingsfunksjon som slår av det elektriske systemet etter
ti minutter med inaktivitet. All lamper vil slå seg
av. Systemet reaktiveres ved å trykke på en av
betjeningsknappene.
Batteriindikator (LED)
Batterilampen vil lyse og gi et lydsignal når batterinivået er lavt og takheisen trenger å lades. Når
dette inntreffer vil takheisen ha nok strømkapasitet til å gjennomføre en full løftesyklus med maks
last. Når batteriet er kritisk lavt vil det kun være
mulig å senke løftearmen.
Serviceindikator
Løfterens elektronikk registrerer hvor mye som
løftes og antall løft. Etter en viss periode vil
servicelampen indikere at service er nødvendig.
Batteri
Molift Partner 255 har en 26.4 V 2.6Ah NiMH
batteripakke. Batteriet har en forventet levetid på
omtrent 500 ladesykluser.
Lad batteriet når du mottar det, og
deretter hvert halvår, for å unngå
batterisvikt.
Brukte batterier må avfallssorteres
som spesialavfall i henhold til
lokale regler og forskrifter. Må ikke
kastes i restavfall.
Batterier må lades og tømmes
fullstendig ett par ganger før det
oppnår full kapasitet. Følg også
denne prosedyren hvis løfteren
ikke har vært i bruk i en lengre
periode (4 uker eller mer)
Serviceindikator Status
Ikke lys Strømsparing (Stand by)
Grønn Klar for bruk
Gul Bestill service
Rød Utfør Service
Rød + lydsignal Utfør Service
umiddelbart
Service omfang
Service består av å bytte løftemotor og inspeksjon
og bytte av slitte deler. Dette må utføres av autorisert personell.
Service er nødvendig når servicelampen lyser rødt
(10.000 kalkulerte løft i SWL.)
39
Page 40
Molift Partner 255 / www.etac.com
Lading
Batteri-
indikator
(LED)
Batterilader
Nettkabel
(disconnecting
device)
Batterilader
Laderen kan brukes som en bordlader eller
monteres til en vertikal overflate i nærheten av et
strømuttak, minimum 120 cm over gulvet. Laderen
må brukes utenfor pasientens omgivelser. Laderen
må være plassert eller installert på en måte som
gjør det enkelt å koble fra strømkabelen.. Sørg for
å ikke skade kabelen. Laderen kan alltid være til
tilkoblet strømuttaket.
Batterilader 12-24V
Art. no. 1340100
Battery PowerPac 26,4 V NiMH
Art. no. 1341000
Laderindikator
Beskrivelse av batterindikatoren (LED):
LED Modus
Gul Klar for bruk, batteri
ikke tilkoblet
Gul Initiering
Rød Hurtiglading
Grønn/Gul Topplading
Grønn Vedlikeholdslading
Rød/Grønn Feil
40
Page 41
Forflytning
Planlegg løfteoperasjonen på forhånd for å
forsikre at den kan gjennomføres så behagelig og
sikkert som mulig. Husk å arbeide ergonomisk.
Vurder risikoen og ta notater. Assistenten er
ansvarlig for sikkheten til brukeren.
Molift Partner 255 kan brukes med 4-punkts
oppheng til ulike typer forflytning: sittende,
tilbakelent eller gående.
Bruk av Seil
Det er viktig at seilet har blitt testet individuelt med bruker og for den tiltenkte
forflytningssituasjonen.
Molift Partner 255 / www.etac.com
ENNO DEFR ITES FI SVNLDA
Løfteopphengs kroker er designet for å hindre at
løfteseilets stropper faller ut, når de er montert
korrekt.
Les brukermanualen for seilet før
bruk.
Aldri bruk skadede eller slitte seil.
Seil fra andre produsenter
Vi anbefaler kun bruk av Molift seil. Etac er ikke
ansvarlig for feil og skader som kan oppstå ved
bruk av seil fra andre produsenter.
Løft og forflytning
Når brukeren forflyttes, bør assistenten stå ved
siden av personen som løftes. Sørg for at armer
og ben ikke kolliderer med gjenstander el¬ler
møbler i rommet. Øyekontakt med brukeren
anbefales for å gi brukeren økt følelse av sikkhet.
1. Sjekk at seilet er riktig applisert på bruker og
at løkkene er skikkelig festet til opphengets
kroker.
2. Løft til stroppene strammes uten at bruker
løftes. Sørg for at alle 4 løkker er skikkelig
festet til opphengets kroker.
3. Løft bruker og gjennomfør forflytning
Støttearmer (ekstratilbehør)
Personløfteren kan ved hjelp av støttearmer også
brukes til gåtrening.
4 punkts opphenget må alltid plasseres på tvers av
bruker for å unngå at brukeren faller ut av seilet.
Personløfteren kan leveres med støttearmer, eller
en komplet løftesøyle med støttearmer kan leveres
som ekstratilbehør som erstatning for den orginale
løftesøylen.
Søyle med støttearmer
Art. no. 1511002
41
Page 42
Molift Partner 255 / www.etac.com
Forflyttning
Prøv å posisjoner brukeren så lavt som mulig (helst
med føttene hvilende på chassi) under forflytting
av brukeren. På denne måten vil man oppnå
et lavt tyngdepunkt og redusere risikoen for at
løfteren blir ustabil.
Senking til sittende posisjon
Følgende teknikker kan benyttes når man skal
forflytte og senke brukeren så langt bak i setet
som mulig:
Løft aldri en bruker høyere enn det
som er nødvendig for å utføre et
løft. Husk at hjulene på en mobil
løfter skal IKKE være låst.
Forlat aldri en bruker uten tilsyn i
en løftesituasjon.
Vær forsiktig under forflytting, brukeren kan
gynge når løfteren roteres, stopper og starter.
Vær forsiktig når man bruker løfteren i nærheten
av møbler og lignende for å forhindre at man
kolliderer med disse.
Løfteren skal ikke benyttes til
å løfte eller flytte brukere på
skrånende overflater.
A Posisjoner brukeren ved hjelp av håndtakene.
B Dytt forsiktig på brukerens kne.
C Vipp setet bakover.
Brukeren må være vent mot
løfteren når man løfter inn eller ut
av en stol.
Unngå dype tepper, høye terskler, ujevne overflater eller andre hindringer som kan blokkere
hjulene. Løfteren kan bli ustabil if om man tvinger
den over slike hinder, noe som øker risikoen for at
løfteren velter.
42
Page 43
Tilbehør
Anbefalt ekstrautstyr og tilbehør for Molift Partner
255.
Oppheng
Molift Partner 255 / www.etac.com
ENNO DEFR ITES FI SVNLDA
Vekt
Molift vekt er godkjent i klasse III. Vekten kan
også beregne BMI (Body Mass Index).
Molift Partner 255 kan brukes med 4-punkts eller
8-punkts oppheng.
Aluminum suspension
4-punkts Medium, aluminium, 450 mm,
Art. no.: 1330060
4-punkts Large, aluminium, 550 mm,
Art. no.: 1330061
4-punkts XL, aluminium, 650 mm,
Art. no.: 1330062
8-punkts Large, aluminium, 1430 mm,
Art. no.: 2140002
Båre
Molift båren kan brukes i kombinasjon med alle
Molift Partner 255 4-punkt oppheng.
Molift vektsett (uten oppheng)
Art.nr.: 1331002
Seil
Etac tilbyr et bredt sortiment med seil for forskjellige typer forflytninger. Molift RgoSling er utviklet
for bruk med 4-punkts oppheng, (fungerer også
med 2-punkts oppheng). Etac EvoSling serien er
utviklet for bruk med 2-punkts oppheng.
Se kombinasjonslisten i seilets brukermanual
for riktig kombinasjonsmuligheter for seil og
oppheng. Seilene finnes i størrelse XXS-XXL, som
modell med polstring eller uten polstring med
nettingstoff.
RgoSlings:
RgoSling Mediumback Padded (XS-XXL)
RgoSling Highback Padded (XS-XXL)
RgoSling Mediumback Net (XXS-XXL)
RgoSling Highback Net (XXS-XXL)
RgoSling Toilet Lowback (XXS-XXL)
RgoSling Toilet Highback (XXS-XXL)
RgoSling Ampu Mediumback (XXS-XXL)
RgoSling Ampu Highback (XXS-XXL)
RgoSling Ambulating Vest (XXS-XL)
RgoSling Comfort Highback (S-L)
Tilbehør:
RgoSling Extension Loops
RgoSling Ambulating Vest Groin strap (XXS-XL)
Scoop båre MR kompitabel (SWL 300 kg)
Art. no.: 2150108
43
Page 44
Molift Partner 255 / www.etac.com
Vedlikehold
Rengjøring og desinfisering
Rengjør regelmessig. Vask overflater med lett fuktet klut med et egnet pH-nøytralt rengjøringsmiddel. Ikke bruk kraftige eller etsende midler, dette
kan skade overflaten på løfteren. For desinfeksjon
i nødvendige tilfeller; benytt isopropyl alkohol.
Ikke bruk slipemidler. Fjern hår og smuss fra hjulene og sørg for at hjulene roterer fritt. Rengjør
kontakt og håndkontroll med isopropyl alkohol
for å fjerne støv og smuss. Kontroller nødstopp
og nødsenk etter rengjøring. Løfteren bør ikke
eksponeres for rennende vann
Sørg for å ikke fjerne eller skade
merkelapper ved vask.
Rekondisjonering
Følg vedlikehold og installasjonsveiledninger,
gjennomfør periodisk inspeksjon og bruk sjekkliste
etter installasjon for rekondisjonering av takheisen.
Resirkulering
Se eget dokument med Resirkuleringsinstruksjoner
for å resirkulere produktet på en korrekt måte.
Denne kan lastes ned på www.etac.com
Reservedeler
En liste med reservedeler er tilgjengelig på
forespørsel.
Periodisk inspeksjon
Periodisk inspeksjon omfang
Periodisk inspeksjon består av en visuell kontroll
(spesielt av løfterens bærende konstruksjon og
løftemekanismen med tilkoblinger, bremser,
kontroller, sikkerhetsfunksjoner og tilhørende løfteutstyr) i henhold til Periodisk Inspeksjonsrapport
for Molift Partner 255. Denne kan lastes ned på
www.etac.com.
Hvis inspeksjonen avdekker feil
eller mangler som påvirker sikkerheten så skal løfteren tas ut
av drift og merkes tydelig med “i
ustand” og skal ikke bli brukt igjen
før feilen er utbedret.
Periodisk inspeksjon skal utføres minst en
gang i året eller oftere hvis det kreves av lokale
bestemmelser. Inspeksjonen må utføres av service
personell sertifisert av Etac. Kontakt Etac på
[email protected] for trening og autorisering eller
anbefaling av en godkjent servicepartner.
varlig for service av takheisen. Hvis inspeksjonen
avdekker feil eller mangler, skal eieren varsles.
Når periodisk inspeksjon er gjennomført skal
inspektøren merke takheisen med et klistremerke
på kontroll merkelappen, som viser når periodisk
inspeksjon er gjennomført og en label (med en
6 sifret ID fra Etac eller distributør) som viser
hvem som har gjennomført periodisk inspeksjon.
Kontroll merkelappen finnes på innsiden av sidedekselet, og denne vil indikere når neste service
skal utføres.
Merkes med
CONTROL
12 Month
måned og år
for gjennomfør
inspeksjon
Når periodisk inspeksjon utføres skal inspektøren
fylle ut inspeksjonsrapport for Molift Partner 255.
Rapporten skal oppbevares av den som er ans-
44
Page 45
Molift Partner 255 / www.etac.com
Feilsøking
Symptom Mulig feil/Tiltak
Løftesøylen er vinglete. Løftesøylen er ikke riktig plassert i understellet
eller låsehåndtaket er ikke fullstendig låst.
Monter søylen og understellet riktig.
Løfteren beveger seg ugjevt på en plan overflate. Hjulene beveger seg ugjevnt på grunn av støv og
smuss.
Rengjør hjulene og fjer hår og smuss.
Løftearmen eller benspredningen beveger seg
ukontrollert.
Løfteren reagerer ikke ved bruk av håndkontrollen
/ løftearmen eller benspredningen beveger seg
ikke.
Kortslutning mellom håndkontroll og løfter.
Rengjør overflaten på håndkontroll-pluggen.
Fjern fett.
Håndkontroll er defekt.
Erstatt håndkontroll med en ny.
Elektronikken i håndkontrollen er defekt.
Kontakt din lokale distributør for service.
Nødstoppbryter er aktivert.
Vri bryteren med klokken for å tilbakestille
nødstopp.
Batteriet er tomt.
Bytt ut eller lad batteriet.
Løfterens elektrinikk er overopphetet.
Prøv igjen etter løfteren har kjølt seg ned.
Løfteren er overbelastet.
Sørg for at lasten ikke overskrider SWL.
Håndkontrollen er ikke tilstrekkelig koblet til.
Plugg inn håndkontroll på nytt. Håndkontroll,
plugg eller kabel kan være ødelagt og bør i så fall
byttes ut.
Ikke kontakt mellom løftesøyle og chassi.
Løftesøylen er ikke korrekt plassert i chassiet.
Assemble column and chassis properly.
ENNO DEFR ITES FI SVNLDA
Elektronikken i håndkontrollen er defekt.
Kontakt din lokale distributør for service.
Feil ved batteriet.
Sjekk indikatorer på laderen under lading.
Prøv et annet batteri.
Batteriet lader ikke. Feil ved batteriet.
Sjekk indikatorer på laderen under lading.
Prøv et annet batteri.
45
Page 46
Molift Partner 255 / www.etac.com
Svensk manual
Viktigt
Denna handbok innehåller viktiga säkerhetsanvisningar och information om hur lyften och dess
tillbehör ska användas.
I den här handboken är brukaren den person som
lyfts. Assistenten är den person som hanterar och
styr lyften.
Varning!
Denna symbol indikerar särskilt
viktig säkerhetsinformation. Följ
dessa anvisningar noga.
Läs användarhandboken innan du
börjar använda lyften!
Det är viktigt att du förstår innehållet i handboken fullt ut innan
du försöker använda utrustningen.
På www.etac.com kan du ladda ned dokumentation så att du garanterat har den senaste versionen.
46
Page 47
Lyftens komponenter:
Lyftbygel
Molift Partner 255 / www.etac.com
Molift Partner 255
ENNO DEFR ITES FI SVNLDA
Manuell
nödsänkning
Lyftarm
Lyftpelare
Ben
Hjul/svänghjul
(bakhjul har broms)
Motor/ställdon
Körhandtag
Handkontroll
Batteri
Elektrisk
nödsänkning
Nödstopp
Chassi
Om Molift Partner 255
Molift Partner 255 är den perfekta lyftlösningen i
miljöer där komplicerade situationer ofta uppstår,
till exempel på akut- och intensivvårdsavdelningar
på både sjukhus och vårdenheter. Lyftprestandan
är utmärkt: lyftområdet på 37–179 cm innebär
att Molift Partner 255 kan användas för enkla lyft
från såväl golv som riktigt höga nivåer. Den raka,
lodräta pelaren i kombination med den fixerade
lyftbygeln ger utmärkt stabilitet, och brukaren
hålls på ett tryggt och rejält avstånd från pelaren.
Totalvikten på 42,5 kg gör Molift Partner 255 till
en av de lättaste lyftarna i sin kategori. Smart
formgivning och en högkvalitativ hjulkonstruktion gör lyften mycket lättmanövrerad även vid
maximal arbetslast på 255 kg. Lyften drivs av ett
miljövänligt NiMh-batteri.
47
Page 48
60601-1
YYYY-MM-DD
Molift Partner 255 / www.etac.com
Allmänt
CE-märkning
Produkten och de tillbehör som beskrivs i denna bruksanvisning överensstämmer med
förordning (EU) 2017/745 av den 5 april 2017 som medicinteknisk produkt, riskklass I.
Produkten har testats och godkänts av tredje part i enlighet med standarderna IEC 606011, IEC 60601-1-2 och EN/ISO 10535:2006.
Alla allvarliga incidenter som inträffar och som är relaterade till produkten ska rapporteras
till tillverkaren och den behöriga myndigheten i det medlemsland där användaren och/eller
patienten bor.
Villkor för användning
Lyft och flyttning av en person medför alltid vissa risker. Endast utbildad personal får använda den
utrustning och de tillbehör som beskrivs i denna handbok.
Modifieringar och användning av komponenter från andra tillverkare.
Vi rekommenderar att endast komponenter och reservdelar för Molift används. Försäkran om överensstämmelse är inte giltig och Etac tar inget garantiansvar om modifieringar har utförts på produkten. Etac
tar inget ansvar för fel eller olyckor som kan inträffa om komponenter från andra tillverkare används.
Endast behörig personal har rätt att öppna lyften eller något av dess tillbehör för
att utföra underhåll eller reparationer. Risk för skador från roterande delar och
elstötar.
Lyften är inte avsedd att styras och hanteras av den person som lyfts.
Garantimeddelande
Två års garanti mot defekter i utförande och material i våra produkter.
Ett års garanti på batterier.
Se www.etac.com för villkor.
Produktidentifiering
Produktetikett
Streckkoden på produktetiketten innehåller artikelnummer, serienummer och tillverkningsdatum.
Partner 255
Gross weight 298kg / 657lbs
SWL 255kg / 562lbs
26.4V DC, IP24
Duty cycle 10%
Varningsetiketter och symboler
Närmare beskrivning av de symboler som finns på
produkten:
Anbringad del av
typ BF
CE-märkt
Batterilampa
Certifieringsorgan
60601-1
48
Se användarhandbok
Endast för
inomhusbruk
Får ej kasseras i
hushållssoporna
Nödsänkning
Servicelampa
Manufacturer
Date of manufacture
Catalogue number
Serial number
Medical Device
Page 49
Tekniska data
1905 mm (75”)
1965 mm (77,36”)
1680 mm
(66,14”)
390 mm
(15,35”)
225 mm
(8,85”)
1205 mm (47,44”)
1065 mm (41,92”)
690 mm (27,16”)
550 mm (21,65”)
1250 mm (49,21”)
115 mm
(4,52”)
1285 mm (50,59”)
2100 mm (
82
/in
)
1285 mm (
50
/in
)
115 mm
(
4
/in
)
1395 mm (
82
/in
)
470 mm
(
4
/in
)
275 mm
(
10
/in
)
1065 mm
(
4
/in
)
1775 mm
(
69
/in
)
403 mm
(
15
/in
)
1250 mm (
49
/in
)
550 mm (
21
/in
)
690 mm (
27
/in
)
1065 mm (
41
/in
)
1205 mm (
47
/in
)
43 mm (
1
/in
)
115 mm (
4
/in
)
w=700
M
K
2070 mm (
81
/in
)
1420 mm (
55
/in
)650 mm (
25
/in
)
620 mm (
24
/in
)
CSP
1
2
3
2070 mm (81
/in
)
1340 mm (52
/in
)
650 mm (25
/in
)
1
Highest position:
2
Max reach:
3
Lowest position:
1965 mm (
77,36”
)
615 mm (
24,2”
)
615 mm (
24,2”
)
1
Highest position:
2
Max reach:
3
Lowest position:
CSP
1
2
3
Maximalt tillåten belastning (SWL):
255 kg (562 lbs)
Enhetens vikt:
Exkl. batteri och lyftbygel:
38.3 kg/84,4 lbs
Chassi: 20 kg/44 lbs
Lyftpelare: 15 kg/33 lbs
Batteri: 1,6 kg/3,5 lbs
4-punkt lyftbygel, storlek M: 3,5 kg/7.7 lbs
Batteri:
Art.nr: 1341000
26.4 V NiMH 2.6 Ah
Batteriladdare:
100-240 V AC, 50-60 Hz
0,9 A output
Lyfthastighet:
42.9 mm/sekund
med 75 kg belastning
Kapslingsklass:
Handkontroll IP24
Lyftmotor IP24
Molift Partner 255 / www.etac.com
Maximal A-viktad ljudeffektnivå:
LWA = 49,4 dB
Tryckkraft för knapp:
Knappar på handkontroll: 3.4 N
Material:
Aluminium, plast, stål
Motor:
Lyftmotor/ställdon: 24 V DC
Motor för benutfällning: 12 V DC
Vänddiameter:
1400 mm (55.1 inches)
Antal lyft med fulladdat batteri:
50 lyft (75 kg, 50 cm)
Lång livslängd:
Lyften har en förväntad livslängd på
30 000 cykler eller 10 år
(förutsatt maximal belastning).
ENNO DEFR ITES FI SVNLDA
49
Page 50
Molift Partner 255 / www.etac.com
Montering
Ladda batteriet. Batteriet får inte sitta i batterihållaren under monteringen!
Lyftpelare
Placera lyftpelaren i chassit. Se till att den röda
pilen på den nedre delen av pelaren är i linje med
chassikanten.
Se till att skruven på pelaren sitter i hålet på chassit. Detta förhindrar att pelaren oavsiktligt lyfts ut
ur chassit när låshandtaget trycks ned.
Montering av lyftbygel
Fixera pelaren genom att trycka ned låshandtaget
på baksidan hela vägen ned.
Batteri och handkontroll
1. Anslut handkontrollen till undersidan av
batterihållaren.
2. Sätt i batteriet med polerna vända nedåt.
3. Sätt fast handkontrollens kabel i tryckhandtaget så att kontrollen inte faller till golvet om
den tappas.
1. Tryck skruven för lyftbygeln hela vägen upp
genom lyftarmen.
2. Kontrollera att skruven sitter rätt innan plastlocket sätts tillbaka på armen.
3. Kontrollera att lyftbygeln sitter fast ordentligt
Checklista efter montering
Börja inte använda liften efter
monteringen innan fullständig kontroll enligt checklistan har gjorts.
Använd denna checklista för att verifiera att liften
är rätt monterad och fungerar korrekt och säkert
innan den används.
Kontrollera att lyftarmen, lyftpelaren och
lyftbygeln är korrekt fästa och att det inte finns
några lösa delar på lyften.
Kontrollera att batteriet är laddat (att bat-
terilampan inte lyser).
Kontrollera att lyften inte har några synliga
skador eller andra fel.
Utför ett lyft med belastning (60–80 kg)
50
Page 51
Använda Molift Partner 255
Allmänna säkerhetsföreskrifter
Använd endast tillbehör och selar som är justerade
för att passa brukaren, typen av funktionshinder,
kroppsstorleken, vikten och typen av flyttning.
Intermittent drift – drift-/pausintervall.
Molift Partner 255 får inte köras konstant i mer
än 2 minuter (vid maximal belastning), vilket
sedan ska följas av en paus på minst 18 minuter.
Arbetscykel 10 % (förhållandet mellan arbete/
paus). (Intermittens enligt standarden SS-EN ISO
10535)
Kontroll före användning / varje dag / varje månad
Molift Partner 255 / www.etac.com
ENNO DEFR ITES FI SVNLDA
Maximalt tillåten belastning (SWL)
Lyften är märkt med maximal tillåten belastning
(SWL)
Om den maximala belastningen (SWL)
är olika för lyftbygeln och selen eller
annat lyfttillbehör ska alltid den lägsta
maxbelastningen användas.
Molift-lyften får endast användas för
att lyfta personer. Använd aldrig lyften
för att lyfta eller flytta någon typ av
föremål.
Följande inspektion ska utföras dagligen eller före
användning:
Kontrollera att lyften inte har synliga skador,
defekter eller deformationer.
Kontrollera att lyftbygelns anslutning och alla
löstagbara delar är rätt monterade och sitter
fast ordentligt.
Kontrollera att batterilampan inte lyser och att
servicelampan lyser grönt.
Kontrollera att selens band inte har några
synliga skador eller har fransat sig.
Kontrollera att hjulen rullar fritt och att lyften
är lätt att manövrera.
Handkontroll
Handkontrollen har fyra knappar för att hissa
lyftarmen upp/ned och för att öppna/stänga
benen.
På handkontrollen finns en indikeringslampa
som tänds när batteriet börjar ta slut och
lyften behöver laddas
Handkontroll med fyra knappar
Art.nr.: 2018004
Följande inspektion ska utföras varje månad:
Provkör lyftens manöverfunktioner och kon-
trollera att inga onormala ljud hörs
Testa nödstoppsknappen och nödsänkningen
Vid fel eller brister ska lyften tas ur drift och
märkas med ”ur funktion”.
Lyftarm – upp/ned
OBS! Lyften är som mest instabil när den är
maximalt upphissad.
Ben – in/ut
OBS! Öppna ben ger ökad stabilitet och gör det
enklare att komma nära intill en stol eller toalett.
51
Page 52
Molift Partner 255 / www.etac.com
Säkerhetsanordningar
Molift Partner 255 har flera säkerhetsanordningar
som är avsedda att förhindra person- och materialskador i händelse av felaktig användning.
Lyften har en överlastgivare som förhindrar
användning om lasten överskrider den maximalt
tillåtna säkra lasten (SWL).
Lyftarmen har ett gångjärn som förhindrar att brukaren hamnar i kläm mellan armen och lyftbygeln.
Ställdonet utövar ingen kraft vid nedåtgående
rörelse.
Elektroniken inaktiveras vid överhettning. Vänta
tills lyften har svalnat innan den används igen.
Körhandtag
Använd körhandtagen för att flytta lyften.
Lyften får endast användas för korta
förflyttningar. Den får inte användas i stället
för en rullstol eller liknande.
Nödstopp / nödsänkning
Elektrisk
nödsänkning
Nödstopp
Nödstopp
När nödstoppet trycks in stängs strömmen av. Vrid
knappen medurs för att återställa den (lyften kan
användas igen när den gröna ringen är synlig).
Bromsar
Bakhjulen har bromsar. Trampa på spaken för att
låsa bromsen. Fäll upp den för att låsa upp.
Elektrisk nödsänkning
Håll in knappen för elektrisk nödsänkning för
att hissa ned lyftarmen. Funktionen för elektrisk
nödsänkning kan inte användas när nödstoppet är
aktiverat.
Manuell nödsänkning
En insexnyckel finns längst upp på pelaren
som ska användas för manuell sänkning. Tryck
insexnyckeln genom hålet längst upp på pelaren
och skruva tills brukaren har sänkts ned till lämplig nivå.
Kom ihåg att ta ut insexnyckeln så snart nedsänkningen har slutförts.
Kontakta Molift service om det inte går att avgöra
varför en nödsänkning blev nödvändig eller om
den utfördes på grund av att någon del av lyften
gått sönder.
52
Page 53
Transport- och användningsförhållanden
x2
Molift Partner 255 / www.etac.com
Elektronik
ENNO DEFR ITES FI SVNLDA
Batteri- och servicelamporna (LED)
Transport och förvaring
Vid förvaring under längre perioder rekommenderar vi att nödstoppsknappen är aktiverad
(intryckt). Lyften kan förvaras och transporteras vid
temperaturer mellan -25 och 70 °C.
Användning
Lyften är utformad för användning i normal
rumstemperatur (+5 till +40 °C).
Lufttryck: 70–106 kPa
Relativ fuktighet: 15–93 %
Om förvaring eller transport skett vid andra temperaturer än de som anges ovan ska lyften ställas
i ett rum med lämplig temperatur tills den nått
säker driftstemperatur.
Elektrisk utrustning för medicinskt
bruk kräver särskilda försiktighetsåtgärder vad gäller elektromagnetisk kompatibilitet (EMC).
Bärbar eller mobil radiokommunikationsutrustning kan påverka den
medicinska elektriska utrustningen
och ska därför hållas på minst 25
cm avstånd från lyftens elektroniska komponenter.
Det finns två indikeringslampor på lyftens
batterihållare.
Servicelampa
Batterilampa
Elsystemet har en strömsparfunktion
som stänger av elsystemet när lyften inte har
använts på tio minuter. Då släcks även alla
lampor.
Systemet aktiveras genom ett tryck på någon av
manöverknapparna
Batterilampa (LED)
Batterilampan (LED) tänds och en ljudsignal hörs
när batterinivån är låg och lyften behöver laddas.
När detta sker har lyften fortfarande tillräckligt
med ström kvar för en hel lyftcykel med maxbelastning. När batterinivån har nått en kritiskt låg
nivå går det endast att sänka lyftarmen.
Servicelampa
Lyftens elektronik registrerar de laster som lyfts
och antalet lyft. Efter en given driftstid avges en
signal för att indikera att lyften behöver service.
Batteri
Molift Partner 255 har ett 26,4 V NiMH-batteri på
2,6 Ah. Batteriet har en förväntad livslängd på ca
500 laddningscykler.
Ladda batteriet vid leverans och
därefter var sjätte månad för att
undvika batterifel.
Begagnade batterier måste
kasseras som specialavfall i
enlighet med lokala regler och
bestämmelser. Får ej kasseras i
hushållssoporna
Batterierna måste laddas upp och
tömmas helt några gånger innan
de når sin fulla kapacitet. Detta
gäller också om lyften inte har
använts under en längre tid (4
veckor eller mer).
Servicelampa Läge
Släckt Strömsparläge
(standby)
Grön Klar för användning
Gul Beställ service
Röd Utför service
Röd + ljudsignal Utför service
omedelbart
Servicens omfattning
I servicen ingår byte av lyftmotor och inspektion/
utbyte av utslitna delar. Service måste utföras av
behörig personal.
Service krävs när servicelampan lyser med rött
sken (efter 10 000 lyft i SWL).
53
Page 54
Molift Partner 255 / www.etac.com
Laddning
Batterilampa
Batteriladdare
(urkopplingsen-
(LED)
Nätkabel
het)
Inbyggd laddare (tillval)
Med en inbyggd laddare är det möjligt att ladda
lyften utan utan att ta ut batteriet. Parkera lyften
och sätt i kontakten i ett vägguttag för att ladda
batteriet. Lyften kan levereras med inbyggd
laddare, eller också kan laddaren levereras som
tillbehör och monteras i efterhand.
Batteriladdare
Batteriladdaren kan användas som bordsladdare
eller monteras på en lodrät väggyta nära ett
vägguttag, minst 120 cm över golvet. Laddaren
måste användas utanför patientmiljön. Laddaren
måste placeras eller installeras på ett sätt som gör
det enkelt att dra ut kontakten. Var försiktig så
att kabeln inte skadas. Kontakten till laddaren kan
sitta inkopplad i vägguttaget hela tiden.
Batteriladdare 12-24V
Art.nr 1340100
Battery PowerPac 26,4 V NiMH
Art.nr 1341000
Laddningslampa
Beskrivning av batterilampa (LED):
LED Läge
Gul Klar att använda, inget
batteri anslutet
Gul Initialiserar
Röd Snabbladdning
Inbyggd laddare
Art. no. 1340101
Grön/gul Fulladdning
Grön Underhållsladdning
Röd/grön Fel
54
Page 55
Förflyttning
Planera lyftmomentet före lyft, så att det sker så
tryggt och smidigt som möjligt. Tänk på att arbeta
ergonomiskt. Gör en riskbedömning och dokumentera. Assistenten är ansvarig för brukarens
säkerhet.
Molift Partner 255 kan användas med en 4-punkts
lyftbygel för olika typer av förflyttningar: sittande,
halvliggande eller ambulerande.
Användning av sele
Det är viktigt att lyftselen är utprovad för
den enskilda brukaren och den tilltänkta
lyftsituationen.
Molift Partner 255 / www.etac.com
ENNO DEFR ITES FI SVNLDA
Lyftbygelns utformning med krokar förhindrar att
selen – förutsatt att den är korrekt monterad –
oavsiktligt kopplas loss.
Läs användarhandbok som hör till
selen innan den används.
Skadade eller kraftigt slitna selar
får inte användas.
Selar från andra tillverkare
Vi rekommenderar att endast Molift-selar
används. Etac ansvarar inte för sådana fel eller
olyckor som kan inträffa om selar från andra
tillverkare används.
Lyftning och sänkning
Stå vid sidan av brukaren när du lyfter honom/
henne. Kontrollera att armar och ben inte hamnar
i vägen för stol, säng eller dylikt. Håll ögonkontakt
med brukaren så att han/hon känner sig trygg.
1. Kontrollera att selen sitter på rätt sätt runt
brukaren och att bandöglorna sitter som de
ska i lyftbygelns krokar.
2. Sträck selens band utan att lyfta brukaren. Se
till så att krokarna sitter ordentligt fast i selens
alla fyra öglor för att förhindra att brukaren
glider eller faller ned.
3. Lyft brukaren och utför förflyttningen.
Stödarmar (tillbehör)
Lyften kan användas för gåträning med stödarmar.
4-punktslyftbygeln ska alltid placeras på tvären
över brukaren för att förhindra att han/hon råkar
glida ur lyftselen.
Lyften kan levereras med stödarmar, eller så kan
komplett lyftpelare med stödarmar levereras som
tillbehör för utbyte av originallyftpelaren.
Pelare med stödarmar
Art. nr. 1511002
55
Page 56
Molift Partner 255 / www.etac.com
Förflyttning
En upplyft brukare bör placeras så lågt som möjligt
under förflyttningen (helst så att denne kan låta
fötterna vila mot chassit). På så vis hamnar tyngdpunkten lågt, vilket minskar risken för instabilitet.
Nedsänkning till sittande position
När brukaren sänks ned till sittande position kan
följande tekniker användas för att brukaren ska
hamna så långt bak på sitsen som möjligt:
Lyft aldrig en brukare högre än
vad som är nödvändigt för lyftets
genomförande. Tänk på att hjulen
INTE får vara låsta på en lyft i
rörelse.
Lämna aldrig en brukare utan
tillsyn i en lyftsituation.
Var försiktig under förflyttningen, då en upplyft
brukare kan komma i gungning vid häftiga rörelser. Var försiktig vid manövrering nära möbler så
att inte brukaren slår emot dem.
Använd inte lyften för att lyfta
eller förflytta brukare från
sluttande ytor.
Undvik mattor med lång lugg, höga trösklar,
ojämna ytor eller andra hinder som kan blockera
svänghjulen. Lyften kan komma ur balans om den
förs över sådana hinder vilket ökar risken för att
lyften ska välta.
A Placera brukaren i rätt position med hjälp av
körhandtaget
B Tryck försiktigt på brukarens knän
C Luta sätet bakåt.
Brukaren måste vara vänd mot
lyften vid lyft upp ur eller sänkning
ner i en stol.
56
Page 57
Tillbehör
Rekommenderad extrautrustning och rekommenderade tillbehör för Molift Partner 255.
Lyftbyglar
Molift Partner 255 kan användas med en
4-punkts lyftbygel eller en 8-punkts lyftbygel.
Lyftbygel i aluminium
4-punkts Medium, aluminum, 450 mm,
Art.nr: 1330060
4-punkts Large, aluminum, 550 mm,
Art.nr: 1330061
4-punkts XL, aluminum, 650 mm,
Art.nr: 1330062
8-punkts Large, aluminum, 1430 mm,
Art.nr: 2140002
Bår
Molift-båren kan användas i kombination med alla
Molift 4-punkts lyftbyglar
Molift Partner 255 / www.etac.com
ENNO DEFR ITES FI SVNLDA
Våg
Molift-vågen är en godkänd klass III-våg. Vågen
kan även användas för att beräkna BMI (Body
Mass Index).
Molift vågsats (utan lyftbygel)
Art.nr: 1331002
Selar
Etac erbjuder ett brett sortiment av selar för
olika slags förflyttningar.
Serien Molift RgoSling är utvecklad för
användning tillsammans med 4-punkts lyftbygel
(fungerar även med 2-punkts lyftbygel).
Serien Etac EvoSling är utvecklad för användning
tillsammans med 2-punkts lyftbygel.
Se kombinationslistan i selens användarhandbok
för att hitta rätt kombination av sele och
lyftbygel.
Selarna finns i storlekarna XXS–XXL, i polyester
och nätpolyester.
RgoSlings:
RgoSling Mediumback Padded (XS-XXL)
RgoSling Highback Padded (XS-XXL)
RgoSling Mediumback Net (XXS-XXL)
RgoSling Highback Net (XXS-XXL)
RgoSling Toilet Lowback (XXS-XXL)
RgoSling Toilet Highback (XXS-XXL)
RgoSling Ampu Mediumback (XXS-XXL)
RgoSling Ampu Highback (XXS-XXL)
RgoSling Ambulating Vest (XXS-XL)
RgoSling Comfort Highback (S-L)
MRT-kompatibel skålformad bår (maxlast 300 kg)
Art. nr.: 2150108
Tillbehör:
RgoSling Extension Loops
RgoSling Ambulating Vest Groin strap (XXS-XL)
57
Page 58
Molift Partner 255 / www.etac.com
Underhåll
Rengöring och desinfektion
Rengör regelbundet. Rengör ytorna med fuktig
trasa och lämpligt pH-neutralt rengöringsmedel.
Använd inte lösningsmedel eller starka vätskor
eftersom det skada lyftens ytor. För desinfektion
vid behov: använd isopropylalkohol. Undvik
slipande rengöringsmedel. Ta bort hår och
mattlugg från hjulen och kontrollera att de kan
rulla fritt. Använd isopropylalkohol för att ta bort
fett och smuts på kontakten och handkontrollen.
Kontrollera nödstopps- och nödsänkningsfunktionen efter rengöring. Lyften får inte sköljas i
rinnande vatten.
Undvik att skada eller avlägsna
etiketter under rengöring.
Rekonditionering
Följ anvisningarna för rengöring och montering,
genomför periodisk inspektion och använd checklistan efter montering för att rekonditionera lyften.
Återvinning
Se dokumentet Återvinning Mover 180 för information om hur produkten ska kasseras. Det finns
på www.etac.com.
Reservdelar
En lista över reservdelar kan fås på begäran.
Periodisk inspektion
Den periodiska inspektionens omfattning
Den periodiska inspektionen är en visuell undersökning (framför allt av lyftens lastbärande struktur
och lyftmekanismen, inklusive fästen, bromsar,
kontroller, säkerhetsanordningar och selar och
andra lyfttillbehör) i enlighet med den periodiska
inspektionsrapporten för Molift Partner 255. Det
finns på www.etac.com.
Om säkerhetsrisker föreligger ska
lyften omedelbart tas ur drift och
tydligt märkas med ”ur funktion”.
Lyften får sedan inte användas igen
förrän den har reparerats.
Den periodiska inspektionen ska genomföras minst
en gång om året, eller oftare om lokala bestämmelser kräver det. Inspektionen måste utföras av
servicepersonal som auktoriserats av Etac.
Kontakta Etac på [email protected] för utbildning
och auktorisering eller rekommendation av godkänd servicepartner.
Om defekter och/eller skador upptäcks vid inspektionen ska ägaren meddelas om detta .
När den periodiska inspektionen är slutförd
ska inspektören fästa ett klistermärke på kontrolletiketten med datumet då den periodiska
inspektionen genomfördes samt en etikett (med
en 6-siffrig ID-kod från Etac eller distributören)
där det framgår vem som har utfört inspektionen.
Kontrolletiketten sitter på höger sida av batterihållaren och visar när det är dags för nästa
servicetillfälle.
Märk etiketten
CONTROL
12 Month
med månad och
år då inspektionen
genomfördes.
När en periodisk inspektion utförs ska inspektören
fylla i inspektionsrapporten för Molift Partner 255.
Rapporterna ska bevaras av den/de person(er) som
ansvarar för service av lyften.
58
Page 59
Molift Partner 255 / www.etac.com
Felsökning
Symptom Möjlig orsak / åtgärd
Lyftpelaren är instabil. Lyftpelaren sitter fel i chassit, eller också har
skruven på chassits fram- eller baksida inte dragits
åt ordentligt.
Sätt ihop pelare och chassi korrekt och dra åt
skruvarna ordentligt.
Lyften rör sig ojämnt trots att underlaget är jämnt. Svänghjulen rör sig ojämnt på grund av mattludd
och damm.
Rengör svänghjulen. Avlägsna hår och smuts.
Lyftarmen eller de fällbara benen rör sig
okontrollerat.
Lyften svarar inte på handkontrollen / lyftarmen
eller benen rör sig inte.
Kortslutning mellan handkontroll och lyft.
Rengör kontakten till handkontrollen med tvättsprit för att få bort fett.
Defekt handkontroll.
Byt ut handkontrollen.
Det är fel på styrelektroniken.
Kontakta en lokal representant för service.
Nödstoppsknappen är aktiverad.
Vrid knappen medurs för att återställa
nödstoppet.
Batteriet är urladdat.
Byt ut eller ladda batteriet.
Lyftens elektronik är överhettad.
Vänta tills den har svalnat.
Lyften är överbelastad.
Kontrollera att belastningen inte överstiger tillåten
maxlast.
Handkontrollen är inte korrekt inkopplad.
Anslut handkontrollen korrekt. Handkontrollen,
kontakten eller sladden kan vara trasig och måste i
så fall bytas.
Chassi och pelare sitter inte ihop som de ska.
Pelaren är felmonterad i chassit.
Montera pelare och chassi korrekt.
ENNO DEFR ITES FI SVNLDA
Fel på styrelektroniken.
Kontakta en lokal representant för service.
Batteriet laddas inte Fel på batteriet.
Kontrollera lamporna på laddaren under
laddningen.
Prova med ett annat batteri.
Fel på batteriladdaren.
Kontrollera lamporna på laddaren under
laddningen.
Prova med en annan laddare.
59
Page 60
Molift Partner 255 / www.etac.com
Suomenkielinen käyttöohje
Tärkeää
Tämä käyttöohje sisältää potilasnosturin ja
lisävarusteiden käyttöön liittyviä tärkeitä turvallisuusohjeita ja tietoja.
Käyttöohjeessa käyttäjällä tarkoitetaan nostettavaa
henkilöä.
Avustaja on potilasnosturia käyttävä henkilö.
Varoitus!
Tämä merkki tarkoittaa tärkeitä
turvallisuuteen liittyviä tietoja.
Noudata näitä ohjeita huolellisesti.
Lue käyttöohje ennen käyttöä!
On tärkeää ymmärtää käyttöohjeen sisältö kokonaisuudessaan, ennen kuin yrittää
käyttää laitetta.
Lataa dokumentaatio osoitteesta www.etac.com,
jotta käytössäsi on varmasti uusin versio.
60
Page 61
Potilasnosturin osat:
Molift Partner 255 / www.etac.com
Molift Partner 255
ENNO DEFR ITES FI SVNLDA
Manuaalinen
hätälasku
Nostovarsi
Ripustin
Jalakset
Moottori/
toimilaite
Nostopilari
Työntökahvat
Käsiohjain
Akku
Sähköinen
hätälasku
Hätäpysäytys
Kuljetuspyörä / tukipyörä
(kuljetuspyörässä jarru)
Tietoja: Molift Partner 255
Molift Partner 255 on erinomainen ratkaisu sekä
sairaaloiden että hoitolaitosten akuutti- ja tehohoidon tilojen monimutkaisiin nostotilanteisiin. Laaja
nostoalue (37–179 cm / 14,5–70,4 tuumaa) takaa,
että Molift Partner 255 nostaa helposti sekä lattialta että korkeilta pinnoilta. Pystysuoran pilarin ja
kiinteän ripustuksen yhdistelmä takaa erinomaisen
vakauden sekä pitää käyttäjän hyvällä etäisyydellä
Alusta
pilarista. Molift Partner 255, jonka kokonaispaino
on 42,5 kg (94 lbs), on yksi luokkansa kevyimmistä
potilasnostureista. Erinomaisen rakenteellisen
muotonsa ja pyöräratkaisunsa ansiosta nosturin
käsittely on erittäin helppoa turvallisella 255
kg:n (562 lbs) työkuormituksella. Varustettu
ympäristöystävällisellä NiMH-akulla.
61
Page 62
60601-1
YYYY-MM-DD
Molift Partner 255 / www.etac.com
Yleistä
CE-ilmoitus
Tuote ja sen tässä käyttöohjeessa kuvatut lisävarusteet ovat 5.4.2017 annetun asetuksen
(EU) 2017/745 mukaisia riskiluokkaan I kuuluvia lääkinnällisiä laitteita.
Tuote on testattu ja hyväksytty kolmannen osapuolen toimesta standardien IEC 60601-1,
IEC 60601-1-2 ja EN/ISO 10535:2006 mukaisesti.
Kaikista laitteeseen liittyvistä vakavista tapauksista on ilmoitettava valmistajalle ja sen jäsenvaltion toimivaltaiselle viranomaiselle, jossa käyttäjä ja/tai potilas sijaitsee.
Käyttöehdot
Potilaan nostamiseen ja siirtämiseen liittyy aina tietty riski, ja ainoastaan koulutettu henkilökunta saa
käyttää tässä käyttöohjeessa kuvattuja laitteita ja lisävarusteita.
Muutokset ja eri valmistajien osien käyttäminen.
Suosittelemme ainoastaan Molift-komponenttien ja -varaosien käyttämistä.
Vaatimustenmukaisuusvakuutus ei ole voimassa eikä Etac vastaa takuusta, jos tuotteeseen tehdään
muutoksia. Etac ei vastaa vioista ja tapaturmista, joita voi sattua käytettäessä muiden valmistajien
komponentteja.
Vain pätevä henkilökunta saa avata potilasnosturin tai sen lisävarusteita huoltoa tai
korjausta varten. Pyörivistä osista tai sähköiskusta voi aiheutua loukkaantumisriski.
Potilasnosturia ei ole tarkoitettu nostettavan henkilön ohjattavaksi.
Takuuilmoitus
Kahden vuoden takuu, joka korvaa työstä ja materiaaleista johtuvat viat tuotteissamme.
Yhden vuoden takuu akuille.
Katso ehdot osoitteesta www.etac.com.
Tuotteen merkintä
Tuotteen tarra
Tuotteen tarrojen viivakoodit sisältävät tuotenumeron, sarjanumeron ja valmistuspäivän.
Partner 255
Gross weight 298kg / 657lbs
SWL 255kg / 562lbs
26.4V DC, IP24
Duty cycle 10%
60601-1
BF-tyypin liityntäosa Akun merkkivalo
CE-merkintä
Katso käyttöohje
Vain sisäkäyttöön
Sertifiointielimen
merkintä
Valmistaja
Valmistuspäivä
Varoitustarrat ja symbolit
Tuotteessa käytettävät symbolit tarkemmin
selitettyinä:
62
Älä hävitä normaalin
kotitalousjätteen
mukana.
Hätälasku
Huollon merkkivalo
Luettelonumero
Sarjanumero
Lääkinnällinen laite
Page 63
Tekniset tiedot
1905 mm (75”)
1965 mm (77,36”)
1680 mm
(66,14”)
390 mm
(15,35”)
225 mm
(8,85”)
1205 mm (47,44”)
1065 mm (41,92”)
690 mm (27,16”)
550 mm (21,65”)
1250 mm (49,21”)
115 mm
(4,52”)
1285 mm (50,59”)
2100 mm (
82
/in
)
1285 mm (
50
/in
)
115 mm
(
4
/in
)
1395 mm (
82
/in
)
470 mm
(
4
/in
)
275 mm
(
10
/in
)
1065 mm
(
4
/in
)
1775 mm
(
69
/in
)
403 mm
(
15
/in
)
1250 mm (
49
/in
)
550 mm (
21
/in
)
690 mm (
27
/in
)
1065 mm (
41
/in
)
1205 mm (
47
/in
)
43 mm (
1
/in
)
115 mm (
4
/in
)
w=700
M
K
2070 mm (
81
/in
)
1420 mm (
55
/in
)650 mm (
25
/in
)
620 mm (
24
/in
)
CSP
1
2
3
2070 mm (81
/in
)
1340 mm (52
/in
)
650 mm (25
/in
)
1
Highest position:
2
Max reach:
3
Lowest position:
1965 mm (
77,36”
)
615 mm (
24,2”
)
615 mm (
24,2”
)
1
Highest position:
2
Max reach:
3
Lowest position:
CSP
1
2
3
Molift Partner 255 / www.etac.com
Suurin turvallinen kuorma (SWL):
255 kg (562 lbs)
Laitteen paino:
Ilman akkua ja ripustinta:
38.3 kg/84,4 lbs
Runko: 20 kg/44 lbs
Nostopilari: 15 kg/33 lbs
Akku: 1,6 kg/3,5 lbs
4-pisteripustus: 3,5 kg/7.7 lbs
Akku:
Tuotenro: 1341000
26.4 V NiMH 2.6 Ah
Akkulaturi:
100-240 V AC, 50-60 Hz
0,9 A lähtö
Nostonopeus:
42.9 mm/sekunti (1,69 tuumaa/sekunti)
75 kg:n (165 lbs) kuormituksella
Suojausluokka:
Käsiohjain IP24
Nostomoottori IP24
Suurin A-painotettu äänitehotaso:
LWA = 49,4 dB
Käyttövoimapainike:
Käsiohjaimen painikkeet: 3,4 N
Materiaali:
Alumiini, muovi, teräs
Moottori:
Nostomoottori/toimilaite: 24 V DC
Jalasten levitysmoottori: 12 V DC
Kääntösäde:
1 400 mm (55.1 tuumaa)
Nostojen määrä täyteen ladatulla akulla:
50 nostoa (75 kg / 165 lbs,
50 cm / 20 tuumaa)
Arvioitu käyttöikä:
Potilasnosturin arvioitu käyttöikä on
30 000 käyttökertaa (turvallinen työkuormi
tus) tai 10 vuotta.
ENNO DEFR ITES FI SVNLDA
63
Page 64
Molift Partner 255 / www.etac.com
Kokoaminen
Lataa akku. Akku ei saa olla akkutelineessä
kokoamisen aikana.
Nostopilari
Aseta nostopilari alustaan. Varmista, että pilarin
alaosassa oleva punainen nuoli vastaa alustan
reunaa.
Varmista, että pilarin ruuvi on alustan reiässä.
Näin pilari ei pääse tahattomasti nousemaan pois
alustasta, kun lukituskahva työnnetään alas.
Ripustuksen asentaminen
Kiinnitä pilari työntämällä lukituskahva kokonaan
alas.
Akku ja käsiohjain
1. Liitä käsiohjain akkutelineen pohjaan.
2. Aseta akku siten, että sen navat ovat alaspäin.
3. Liitä käsiohjaimen johto työntökahvan kannattimeen, jotta se ei pudotessaan irtoa lattialle.
1. Paina ripustuksen pulttia ylöspäin ja nostovarren läpi.
2. Varmista, että pultti on oikealla kohdallaan
ennen kuin painat muovisuojuksen takaisin
varteen.
3. Varmista, että ripustus on kiinnitetty oikein.
Kokoamisen jälkeinen tarkistuslista
Älä aloita potilasnosturin käyttöä ennen kokoamisen jälkeen
käytettävän tarkistuslistan mukaista tarkastusta.
Varmista tämän tarkistuslistan avulla ennen
käyttöä, että nostin on asennettu oikein ja toimii
asianmukaisesti ja turvallisesti.
Varmista että nostovarsi, nostopilari ja ripustus
ovat kiinnitetty oikein ja ettei potilasnosturissa
ole irtonaisia osia.
Varmista, että akku on ladattu (akun valot eivät
pala).
Tarkista että potilasnosturissa ei ole näkyviä
vaurioita tai muita vikoja.
Tee yksi nosto kuormituksella (60 - 80 kg).
64
Page 65
Molift Partner 255 -potilasnosturin käyttäminen
Yleiset turvallisuusvarotoimet
Käytä ainoastaan sellaisia lisävarusteita ja nostoliinoja, jotka saa säädettyä sopiviksi käyttäjälle,
liikuntaestetyypille, koolle, painolle ja siirtotyypille.
Taukosuhde/käyttöjakso
Molift Partner 255 -potilasnosturia ei saa käyttää
jatkuvasti enempää kuin 2 minuutin ajan (maksimikuormituksella), ja sen on annettava levätä
vähintään 18 minuutin ajan. Käyttöjakso 10 %.
(Vuorottelu standardin ISO-EN 10535 mukaan)
Ennen käyttöä
Molift Partner 255 / www.etac.com
ENNO DEFR ITES FI SVNLDA
Turvallinen työkuormitus
Turvallinen työkuormitus (SWL) on merkitty
potilasnosturiin
Jos potilasnosturin ripustuksen ja rungon tukiyksikön maksimikuormitukset
(SWL) poikkeavat toisistaan, tulee aina
käyttää pienintä maksimikuormitusta.
Molift-nostimia tulee käyttää ainoastaan ihmisten nostamiseen. Älä
koskaan käytä nostinta minkäänlaisten
esineiden nostamiseen tai siirtämiseen.
Päivittäin tai ennen käyttöä suoritettava tarkastus:
Varmista, että potilasnosturissa ei ole näkyviä
vaurioita, vikoja tai vääntymiä.
Varmista, että ripustuksen kiinnitys ja kaikki
irrotettavat osat on kiinnitetty ja varmistettu
asianmukaisesti
Varmista, ettei akun merkkivalo pala ja huol-
lon merkkivalo on vihreä
Varmista, ettei nostohihnassa ole näkyviä
vaurioita tai rispaantumia.
Varmista, että pyörät liikkuvat vapaasti ja
potilasnosturia on helppo käsitellä.
Käsiohjain
Käsiohjaimessa on 4 painiketta nostovarren
nostamista ja
laskemista ja jalasten levitysmekanismin sulkemista
ja avaamista varten.
Käsiohjaimessa on merkkivalo,
joka syttyy, kun akun varaus on
vähissä ja potilasnosturi on latauksen tarpeessa
Käsiohjaimen 4 painiketta
Tuotenro 2018004
Kuukausittain suoritettava tarkastus:
Koekäytä potilasnosturin käyttötoiminnot ja
varmista, ettei siitä kuulu epätavallisia ääniä.
Testaa hätäpysäytyspainike ja hätälasku
Jos potilasnosturissa on vikoja tai puutteita, se
on poistettava käytöstä ja merkittävä “Poistettu
käytöstä” -merkinnällä.
Nostovarsi - ylös/alas
Huom! Potilasnosturi on epävakain yläasennossa.
Jalakset - sisään/ulos
Huom! Levitetyt jalakset tuovat lisää vakautta ja
paremman pääsyn tuoliin tai wc-istuimelle. better
access to chair or toilet.
65
Page 66
Molift Partner 255 / www.etac.com
Turvalaitteet
Molift Mover 180 on varustettu usealla turvalaitteella, jotka on tarkoitettu estämään käyttäjien
loukkaantumisen ja laitevauriot väärän käytön
yhteydessä.
Potilasnosturissa on potilasnosturin käytön estävä
ylikuormitusanturi, jos potilasnosturin kuorma ylittää turvallisen työkuormituksen (SWL).
Nostovarressa on sarana, joka estää käyttäjän
joutumista puristuksiin varren ja ripustuksen
kanssa. Toimilaitteessa ei ole lainkaan voimaa sen
liikkuessa alaspäin.
Ylikuumentuessaan elektroniikka on pois käytöstä.
Odota, että potilasnosturi jäähtyy, ennen kuin
käytät sitä uudelleen.
Työntökahvat
Siirrä potilasnosturia työntökahvoista.
Potilasnosturia saa käyttää vain
siirtämiseen lyhyitä matkoja. Se ei korvaa
pyörätuolia tai vastaavaa.
Jarrut
Hätäpysäytys / hätälasku
Sähköinen
Hätälasku
Hätäpysäytys
Hätäpysäytys
Hätäpysäytys katkaisee virran alas painettaessa.
Palauta kääntämällä myötäpäivään (käyttäminen
OK, kun vihreä rengas on näkyvissä).
Sähköinen hätälasku
Laske nostovarsi pitämällä sähköisen hätälaskun
painiketta painettuna. Sähköinen hätälasku ei
toimi, jos hätäpysäytys on aktivoituna.
Kuljetuspyörät/tukipyörät on varustettu jarruilla.
Lukitse jarrut astumalla vivun päälle. Avaa lukitus
kääntämällä vipu ylös.
Manuaalinen hätälasku
Pilarin yläpäässä on kuusiokoloavain manuaalista
laskemista varten. Työnnä kuusiokoloavain pilarin
yläosan reikään ja käännä, kunnes potilas on
laskettu alas.
Muista irrottaa kuusiokoloavain reiästä heti
laskemisen jälkeen.
Ota yhteyttä Moliftin huoltokumppaniin, jos
hätälaskuun johtavan vian syy on tuntematon tai
jos se johtuu viallisista komponenteista tai osista.
66
Page 67
Kuljetus- ja käyttöolosuhteet
x2
Molift Partner 255 / www.etac.com
Elektroniikka
ENNO DEFR ITES FI SVNLDA
Akun ja huollon merkkivalot (LED)
Kuljetus ja säilytys
Pitkäaikaista säilytystä varten on suositeltavaa
aktivoida (painaa sisään) hätäpysäytyspainike.
Potilasnosturia voi säilyttää ja kuljettaa -25 - 70
°C:n lämpötiloissa.
Käyttö
Potilasnosturi on suunniteltu käyttöön normaalissa
huoneenlämmössä (+5 - +40 °C).
Ilmanpaine: 70 - 106 kPa
Suhteellinen kosteus: 15 - 93 %
Jos laitetta on säilytetty tai kuljetettu ohjeesta
poikkeavissa lämpötiloissa, jätä se tilaan, jossa
lämpötila on sopiva, kunnes se saavuttaa turvallisen käyttölämpötilan.
Lääketieteelliset sähkölaitteet
edellyttävät erityisiä sähkömagneettiseen yhteensopivuuteen (EMC)
liittyviä varotoimia. Kannettavat
tai siirrettävät radioviestintälaitteet
voivat vaikuttaa lääketieteellisiin
sähkölaitteisiin, ja niitä tulee pitää
vähintään 25 cm:n päässä potilasnosturin elektroniikasta.
Akku
Molift Partner 255 -nostimessa on 26,4 V:n, 2,6
Ah:n NiMH-akku. Akun arvioitu käyttöikä on noin
500 latauskertaa.
Lataa akku sen saapuessa ja sen
jälkeen kuuden kuukauden välein
akun vaurioitumisen estämiseksi.
Käytetyt akut on hävitettävä
ongelmajätteenä paikallisten
sääntöjen ja asetusten mukaisesti.
Älä hävitä normaalin kotitalousjätteen mukana.
Akut on ladattava pari kertaa
täyteen ja tyhjennettävä kokonaan,
ennen kuin ne saavuttavat täyden
kapasiteettinsa. Noudata tätä
menetelmää myös, jos potilasnosturi on ollut pitkään käyttämättä
(vähintään 4 viikkoa).
Potilasnosturin akkutelineessä on kaksi
merkkivaloa.
Huollon merkkivalo
Akun merkkivalo
Sähköjärjestelmässä on virransäästötoiminto,
joka kytkee sähköjärjestelmän pois päältä
kymmenen
minuutin käyttämättömyyden jälkeen. Kaikki valot
sammuvat.
Järjestelmä aktivoituu, kun painetaan jotakin
käyttöpainikkeista.
Akun merkkivalo (LED)
Akun merkkivalo (LED) syttyy ja siitä kuuluu
merkkiääni, kun akun varaus on vähissä ja potilasnosturi on ladattava. Tällöin potilasnosturissa on
riittävästi virtaa yhteen kokonaiseen nostojaksoon
maksimikuormituksella. Kun akun virta on
kriittisen vähissä, laitteella voi ainoastaan laskea
nostovarren alas.
Huollon merkkivalo
Potilasnosturin elektroniikka tallentaa muistiin
nostetut kuormat ja nostokerrat. Tietyn käyttöajan
jälkeen annetaan signaali, joka ilmaisee potilasnosturin huoltotarpeen.
Huollon merkkivalo Tila
Ei valoa Virransäästö
(valmiustila)
Vihreä Käyttövalmis
Keltainen Tilaa huolto
Punainen Suorita huolto
Punainen + äänimerkki Suorita huolto
välittömästi
Huollon laajuus
Huoltoon sisältyy potilasnosturin nostomoottorin
vaihtaminen ja kuluneiden osien tarkastus/vaihto.
Tämä on annettava valtuutetun henkilökunnan
tehtäväksi.
Huolto on tarpeen, kun huoltovalo on punainen
(laskettu 10 000 nostoa painoluokassa 4 (SWL)).
67
Page 68
Molift Partner 255 / www.etac.com
Lataus
Akun merk-
kivalo (LED)
Akkulaturi
Verkkovirtakaapeli
(katkaisin)
Akkulaturi
Akkulaturia voi käyttää pöytälaturina, tai se kiinnitetään pystysuoralle seinäpinnalle pistorasian
läheisyyteen, vähintään 120 cm:n korkeudelle
lattiasta. Laturia on käytettävä potilasympäristön
ulkopuolella. Laturi on sijoitettava tai asennettava
siten, että verkkovirtakaapelin pistoke on helppo
irrottaa. Varo vaurioittamasta kaapelia. Laturi voi
olla kytkettynä virtalähteeseen koko ajan.
Akkulaturi 12-24V
Tuotenro 1340100
Battery PowerPac 26,4 V NiMH
Tuotenro 1341000
Laturin merkkivalo
Akun merkkivalon (LED) kuvaus:
LED Tila
Keltainen Käyttövalmis, ei akkua
kytkettynä
Keltainen Alustus
Punainen Pikalataus
Vihreä/keltainen Lisälataus
Vihreä Kestolataus
Punainen/vihreä Virhe
68
Page 69
Siirtäminen
Suunnittele nostotapahtuma etukäteen, jotta se
sujuu mahdollisimman turvallisesti ja tasaisesti.
Muista toimia ergonomisesti. Arvioi riskit ja
tee muistiinpanoja. Avustaja vastaa käyttäjän
turvallisuudesta.
Molift Partner 255 -potilasnosturia voi käyttää
4-pisteripustuksella erilaisissa siirroissa: istuen,
maaten tai kävellen.
Nostoliinojen käyttö
Nostoliina on testattava kunkin käyttäjän kanssa ja
aiotussa nostotilanteessa.
Lue nostoliinan käyttöohje ennen
käyttöä.
Molift Partner 255 / www.etac.com
ENNO DEFR ITES FI SVNLDA
Ripustuskoukku estää nostoliinan irtoamisen
vahingossa, kun se on oikein asennettu.
Älä käytä vaurioituneita tai pahasti
kuluneita nostoliinoja.
Muiden valmistajien nostoliinat
Suosittelemme ainoastaan Molift-nostoliinojen
käyttämistä. Etac ei vastaa vioista ja tapaturmista,
joita voi sattua käytettäessä muiden valmistajien
nostoliinoja.
Nostaminen ja laskeminen
Kun siirrät käyttäjää, seiso nostamasi henkilön
vieressä. Varmista, että kädet ja jalat eivät osu
istuimeen, vuoteeseen tai muihin esteisiin. Paranna
käyttäjän turvallisuuden tunnetta säilyttämällä
katsekontakti.
1. Tarkista, että nostoliina on sovitettu oikein
käyttäjän ympärille ja että hihnalenkit on kiinnitetty ripustuskoukkuihin oikein.
2. Venytä nostoliinan hihnoja käyttäjää nostamatta. Varmista, että nostoliinan kaikki neljä
silmukkaa on kiinnitetty tukevasti, jotta käyttäjä
ei pääse luisumaan tai putoamaan.
3. Nosta käyttäjä ja suorita siirto.
Tukivarret (optio)
Tukivarsilla varustettua nosturia voidaan käyttää
apuna kävelyharjoituksissa
4-pisteripustus on aina asetettava käyttäjän ylitse,
jotta käyttäjä ei liu’u vahingossa pois nostoliinasta.
Nosturi voidaan toimittaa tukivarsilla tai lisävarusteena voidaan toimittaa tukivarsilla varustettu
kokonainen nostopilari, joka korvaa alkuperäisen
nostopilarin.
Column with supporting arms
Art. no. 1511002
69
Page 70
Molift Partner 255 / www.etac.com
Siirtäminen
Yritä asetella käyttäjä mahdollisimman alas (mielellään jalat alustalla), kun siirrät potilasnosturia, kun
sillä nostetaan käyttäjää. Tällä tavoin painopiste on
alhaalla ja epävakauden riski vähenee.
Laskeminen istuvaan asentoon
Kun käyttäjä siirretään istuvaan asentoon, voit
käyttää seuraavia tekniikoita käyttäjän laskemiseen
mahdollisimman taakse istuimeen:
Älä milloinkaan nosta käyttäjää
korkeammalle kuin nosto edellyttää. Muista, että siirrettävän
potilasnosturin pyörät EIVÄT saa
olla lukittuina.
Älä milloinkaan jätä käyttäjää
valvomatta nostotilanteessa.
Ole varovainen siirron aikana, sillä nostettu käyttäjä voi heilua käännösten, pysäytysten ja liikkeelle
lähtöjen aikana. Ole varovainen toimiessasi lähellä
huonekaluja, ettei nostettu käyttäjä törmää
mihinkään.
Potilasnosturia ei saa käyttää käyttäjien nostamiseen tai siirtämiseen
kaltevilla pinnoilla.
A Aseta käyttäjä paikalleen ohjauskahvan avulla.
B Paina käyttäjän polvia varovasti.
C Kallista istuinta taaksepäin.
Käyttäjän on oltava kasvot nostajaan päin nostettaessa käyttäjää
tuolista tai laskettaessa tuolille.
Vältä paksuja karvalankamattoja, korkeita kynnyksiä, epätasaisia pintoja ja muita esteitä, jotka
voivat aiheuttaa pyörien jumiutumisen. Nosturi
voi muuttua epävakaaksi, jos se viedään väkisin
tällaisten esteiden yli, mikä lisää kaatumisriskiä.
70
Page 71
Lisävarusteet
Suositeltavat lisälaitteet ja -varusteet Molift Partner
255.
Ripustukset
Molift Partner 255 / www.etac.com
ENNO DEFR ITES FI SVNLDA
Vaaka
Molift-vaa’alla on luokan III hyväksyntä. Vaa’alla voi
myös laskea BMI-painoindeksin.
Molift Partner 255 soveltuu käytettäväksi 4- tai
8-pisteripustuksella.
Alumiiniripustus
4-piste Medium, alumiini, 450 mm,
Tuotenro: 1330060
4-piste Large, alumiini, 550 mm,
Tuotenro: 1330061
4-piste XL, alumiini, 650 mm,
Tuotenro: 1330062
8-piste Large, alumiini, 1430 mm,
Tuotenro: 2140002
Paarit
Molift-paareja voidaan käyttää yhdessä kaikkien
Molift-potilasnostureiden 4-pisteripustusten
kanssa.
Molift-vaakasarja (ilman ripustusta)
Tuotenro: 1331002
Nostoliinat
Etacin valikoimaan kuuluu runsaasti erilaisia
nostoliinoja erityyppisiä siirtoja varten.
Molift RgoSling -nostoliinasarja on kehitetty
yhdistettäväksi 4-pisteripustukseen (toimii myös
2-pisteripustuksen kanssa). Etac EvoSling -nostoliinasarja on kehitetty yhdistettäväksi 2-pisteripustuksen kanssa. Katso oikeat nostoliinojen
ja ripustusten yhdistelmät nostoliinojen käyttöohjeen yhdistelmäluettelosta. Nostoliinasarjassa
on saatavana koot XXS - XXL, materiaaleina
polyesteri ja polyesteriverkkokangas.
RgoSlings:
RgoSling Mediumback Padded (XS-XXL)
RgoSling Highback Padded (XS-XXL)
RgoSling Mediumback Net (XXS-XXL)
RgoSling Highback Net (XXS-XXL)
RgoSling Toilet Lowback (XXS-XXL)
RgoSling Toilet Highback (XXS-XXL)
RgoSling Ampu Mediumback (XXS-XXL)
RgoSling Ampu Highback (XXS-XXL)
RgoSling Ambulating Vest (XXS-XL)
RgoSling Comfort Highback (S-L)
Lisävarusteet:
RgoSling Extension Loops
RgoSling Ambulating Vest Groin strap (XXS-XL)
Scoop-paarit MRI-yhteensopiva (SWL 300 kg)
Tuotenro: 2150108
71
Page 72
Molift Partner 255 / www.etac.com
Kunnossapito
Puhdistus ja desinfiointi
Puhdista säännöllisesti. Puhdista pinnat kostealla
liinalla käyttäen asianmukaista, pH-arvoltaan
neutraalia puhdistusainetta. Älä käytä liuottimia
tai vahvoja nesteitä, sillä tämä voisi vahingoittaa potilasnosturin pintoja. Käytä tarvittaessa
desinfiointiin isopropyylialkoholia. Vältä hankaavia
puhdistustuotteita. Poista hiukset ja lika pyöristä
ja varmista, että pyörät rullaavat vapaasti.
Poista kytkimestä ja käsiohjaimesta rasva ja lika
puhdistamalla ne isopropyylialkoholilla. Tarkasta
hätäpysäytys ja hätälasku puhdistuksen jälkeen.
Potilasnosturia ei saa altistaa juoksevalle vedelle.
Varmista, ettet vaurioita tai irrota
tarroja puhdistuksen yhteydessä.
Kunnostus
Noudata puhdistus- ja kokoamisohjeita, tee
määräaikaistarkastus ja käytä kokoamisen
jälkeen sovellettavaa tarkistuslistaa nostimen
käyttöönottoon.
Kierrätys
Katso ohjeet tuotteen asianmukaiseen hävittämiseen “Kierrätysohjeista”. Tiedot löytyvät osoitteesta
www.etac.com.
Varaosat
Varaosaluettelo on saatavana pyynnöstä.
Määräaikaistarkastus
Määräaikaistarkastuksen laajuus
Määräaikaistarkastus on Molift Partner 255 -potilasnosturin määräaikaistarkastusraportin mukainen
silmämääräinen tarkastus (jossa keskitytään
erityisesti potilasnosturin kantavaan rakenteeseen
ja nostomekanismiin sekä kiinnikkeisiin, jarruihin,
säätimiin, turvalaitteisiin ja henkilökohtaisiin
tukivälineisiin). Tiedot löytyvät osoitteesta www.
etac.com.
Mikäli todetaan turvallisuusriski,
potilasnosturi tulee poistaa
viipymättä käytöstä ja siihen tulee
kiinnittää selkeä merkintä “epäkunnossa”, eikä sitä saa käyttää, ennen
kuin se on korjattu.
Määräaikaistarkastus tulee suorittaa kerran
vuodessa tai useammin, jos paikalliset vaatimukset
sitä edellyttävät. Tarkastus on annettava Etacin
valtuuttaman huoltohenkilöstön tehtäväksi.
Ota yhteys Etaciin ([email protected]) hyväksytyn
huoltokumppanin koulutusta ja valtuutusta tai
suositusta varten.
tarkastusraportti. Raporttien ylläpito tulee antaa
nostimen huollosta vastaavien henkilöiden
tehtäväksi. Jos tarkastuksessa havaitaan vikoja ja
vaurioita, omistajalle tulee ilmoittaa asiasta.
Määräaikaistarkastuksen jälkeen tarkastajan
tulee merkitä potilasnosturi valvontakylttiin
kiinnitettävällä tarralla, johon merkitään määräaikaistarkastuksen suorittamispäivä sekä tarra
(jossa Etacin tai jakelijan 6-numeroinen tunnus),
josta selviää määräaikaistarkastuksen suorittaja.
Valvontakyltti on akkutelineen oikealla puolella,
ja siitä käy ilmi, milloin seuraava tarkastus on
ajankohtainen.
CONTROL
Merkitse tarraan tarkas-
12 Month
tuskuukausi ja -vuosi
Määräaikaistarkastusta suorittaessaan tarkastajan
tulee täyttää Molift Partner 255 -potilasnosturin
72
Page 73
Molift Partner 255 / www.etac.com
Vianetsintä
Oire Mahdollinen syy / toimenpide
Nostopilari huojuu Nostopilaria ei ole sijoitettu oikein alustaan tai
lukituskahvaa ei ole lukittu kokonaan.
Kokoa pilari ja alusta kunnolla.
ENNO DEFR ITES FI SVNLDA
Potilasnosturi liikkuu epätasaisesti tasaisella
pinnalla
Nostovarsi tai säädettävät jalakset eivät tottele
ohjausta.
Potilasnosturi ei reagoi käsiohjaimen toimintaan /
Nostovarsi tai jalakset eivät liiku.
Pyörät liikkuvat epätasaisesti nukan ja pölyn
vuoksi.
Puhdista pyörät. Poista hiukset ja lika.
Oikosulku käsiohjaimen ja potilasnosturin välillä.
Puhdista käsiohjaimen liitännän pinta alkoholilla
rasvan poistamiseksi.
Viallinen käsiohjain.
Vaihda käsiohjain.
Ohjauselektroniikassa on vika.
Ota yhteys paikalliseen edustajaan huoltoa varten.
Hätäpysäytyspainike on aktivoitu.
Nollaa hätäpysäytys kääntämällä painiketta
myötäpäivään.
Akku on tyhjä.
Vaihda tai lataa akku.
Potilasnosturin elektroniikka on ylikuumentunut.
Odota, että se jäähtyy.
Potilasnosturi on ylikuormitettu.
Varmista, ettei kuorma ylitä turvallista työkuormitusta (SWL).
Käsiohjainta ei ole kytketty oikein.
Kytke käsiohjain oikein. Käsiohjain, pistoke tai
johto on ehkä rikkoutunut ja on vaihdettava.
Kontaktilla alustan ja pilarin välillä ei ole yhteyttä.
Pilaria ei ole kiinnitetty oikein alustaan.
Kokoa pilari ja alusta kunnolla.
Ohjauselektroniikassa on vikaa.
Ota yhteys paikalliseen edustajaan huoltoa varten.
Akku ei lataudu Viallinen akku.
Tarkista laturin merkkivalot latauksen aikana.
Kokeile toista akkua.
Viallinen akkulaturi.
Tarkista laturin merkkivalot latauksen aikana.
Kokeile toista laturia.
73
Page 74
Molift Partner 255 / www.etac.com
Manuale in italiano
Importante
Il presente manuale dell’utente contiene importanti istruzioni e informazioni di sicurezza relative
all’utilizzo del sistema di sollevamento e degli
accessori.
Nel presente manuale, l’utente è la persona che
viene sollevata.
L’assistente è la persona che aziona il sistema di
sollevamento.
Attenzione!
Questo simbolo indica
un’informazione importante
relativa alla sicurezza. Seguire
attentamente queste istruzioni.
Leggere il manuale dell’utente
prima dell’uso.
È importante comprendere pienamente il contenuto del manuale
dell’utente prima di utilizzare
l’attrezzatura.
Visitare www.etac.com per scaricare la versione
più recente della documentazione
74
Page 75
Componenti del sistema di sollevamento:
Braccio
elevatore
Barra di
sospensione
Molift Partner 255 / www.etac.com
Molift Partner 255
ENNO DEFR ITES FI SVNLDA
Discesa
manuale di
emergenza
Colonna di
sollevamento
Impugnature di
manovra
Piedi
Ruote/ruote orientabili
(posteriori con freno)
Motore/
attuatore
Pulsantiera
Battery
Discesa
elettrica di
emergenza
Arresto di
emergenza
Telaio
Informazioni sul dispositivo Molift Partner 255
Molift Partner 255 fornisce una soluzione ideale
per il sollevamento in situazioni di alta complessità, in centri di cura per pazienti gravi e critici,
in ospedali e in strutture di assistenza. Grazie a
un’eccellente ampiezza di sollevamento di 37–179
cm (14,5–70,4”), Molift Partner 255 permette un
facile sollevamento da terra e da superfici alte.
La colonna dritta verticale, unita alla sospensione
fissa, offre un’eccellente stabilità e mantiene
l’utilizzatore a una buona distanza dalla colonna.
Con un peso complessivo di 42,5 kg (94 libbre),
Molift Partner 255 è uno dei dispositivi più leggeri
della sua categoria. Grazie a un design di progettazione eccellente e alla presenza di ruote, è molto
facile da manovrare con un carico di lavoro sicuro
di 255 kg (562 libbre). Dotato di batteria NiMH
ecocompatibile.
75
Page 76
60601-1
YYYY-MM-DD
Molift Partner 255 / www.etac.com
Informazioni generali
Dichiarazione di conformità CE
Il prodotto e i relativi accessori descritti nelle presenti istruzioni per l’uso (IFU) sono conformi
al regolamento (UE) 2017/745 del 5 aprile 2017 - come dispositivo medico, classe di rischio I.
Il prodotto è stato testato e approvato da terzi secondo le norme IEC 60601-1, IEC 606011-2 e EN/ISO 10535:2006.
Qualsiasi incidente grave che si verifichi in relazione al dispositivo deve essere segnalato
al produttore e all’autorità competente dello Stato membro in cui risiede l’utente e/o il
paziente.
Condizioni di utilizzo
Il sollevamento e il trasferimento di un paziente presenta sempre determinati rischi, pertanto è consentito
utilizzare l’attrezzatura e gli accessori descritti nel presente manuale dell’utente esclusivamente a personale in possesso dell’adeguata formazione.
Modifiche e utilizzo di componenti fabbricati da altri produttori.
Si consiglia di utilizzare solamente componenti e pezzi di ricambio Molift. Se vengono apportate
modifiche al prodotto, la dichiarazione di conformità e la garanzia Etac perdono di validità. Etac non è
responsabile di eventuali danni o incidenti che possano verificarsi quando si utilizzano componenti di altri
produttori.
L’apertura del sistema di sollevamento e degli accessori per le operazioni di
assistenza e riparazione è consentita esclusivamente a personale certificato. Rischio
di lesioni dovute a componenti rotanti e rischio di scosse elettriche.
Il sistema di sollevamento non è ideato per essere impiegato dalla persona che viene sollevata.
Garanzia
Garanzia di 2 anni per difetti di fabbricazione e dei materiali dei nostri prodotti.
Garanzia di un anno per le batterie.
Consultare www.etac.com per i termini e le condizioni.
Identificazione del prodotto
Etichetta del prodotto
L’etichetta del prodotto presenta un codice a barre
con numero di articolo, numero di serie e data di
fabbricazione.
Partner 255
Gross weight 298kg / 657lbs
SWL 255kg / 562lbs
26.4V DC, IP24
Duty cycle 10%
60601-1
Etichette di avvertenza e simboli
Simboli usati sul prodotto, descritti in maggiore
dettaglio:
Parte applicata del
tipo BF
Marchio CE
Fare riferimento al
manuale dell’utente
Spia batteria
Marchio dell’organismo
di certificazione
Produttore
76
Solo per uso in interni
Non smaltire nei
normali rifiuti
Discesa di emergenza Numero di serie
Spia di servizio Dispositivo medico
Data di produzione
Numero di catalogo
Page 77
Dati tecnici
1905 mm (75”)
1965 mm (77,36”)
1680 mm
(66,14”)
390 mm
(15,35”)
225 mm
(8,85”)
1205 mm (47,44”)
1065 mm (41,92”)
690 mm (27,16”)
550 mm (21,65”)
1250 mm (49,21”)
115 mm
(4,52”)
1285 mm (50,59”)
2100 mm (
82
/in
)
1285 mm (
50
/in
)
115 mm
(
4
/in
)
1395 mm (
82
/in
)
470 mm
(
4
/in
)
275 mm
(
10
/in
)
1065 mm
(
4
/in
)
1775 mm
(
69
/in
)
403 mm
(
15
/in
)
1250 mm (
49
/in
)
550 mm (
21
/in
)
690 mm (
27
/in
)
1065 mm (
41
/in
)
1205 mm (
47
/in
)
43 mm (
1
/in
)
115 mm (
4
/in
)
w=700
M
K
2070 mm (
81
/in
)
1420 mm (
55
/in
)650 mm (
25
/in
)
620 mm (
24
/in
)
CSP
1
2
3
2070 mm (81
/in
)
1340 mm (52
/in
)
650 mm (25
/in
)
1
Highest position:
2
Max reach:
3
Lowest position:
1965 mm (
77,36”
)
615 mm (
24,2”
)
615 mm (
24,2”
)
1
Highest position:
2
Max reach:
3
Lowest position:
CSP
1
2
3
Molift Partner 255 / www.etac.com
Carico di lavoro sicuro (SWL):
255 kg (562 libbre)
Peso dell’unità:
Escluso batteria e sospensione:
38.3 kg/84,4 libbre
Telaio: 20 kg/44 libbre
Colonna di sollevamento: 15 kg/33 libbre
Braccio elevatore: 3,3 kg/7,3 libbre
Batteria: 1,6 kg/3,5 libbre
Barra di sospensione media a 4 punti di
fissaggio: 3,5 kg/7,7 libbre
Batteria:
Codice articolo: 1341000
26.4 V NiMH 2.6 Ah
Caricatore:
100-240 V CA, 50-60 Hz
Uscita 0,9 A
Velocità di sollevamento:
42.9 mm/s (1,69 pollici/s)
con un carico di 75 kg (165 libbre)
Classe di protezione:
Pulsantiera IP24
Motore di elevazione IP24
Livello sonoro massimo pesatura A:
LWA = 49,4 dB
Forza di esercizio dei pulsanti
Pulsanti sul telecomando: 3,4 N
Materiale:
Alluminio, plastica, acciaio
Motore:
Motore/attuatore di sollevamento: 24 V CC
Motore di apertura dei piedi: 12 V CC
Diametro di rotazione:
1.400 mm (55.1 pollici)
Numero di sollevamenti con batteria completamente carica:
50 sollevamenti (75 kg/165 libbre,
50 cm/20 pollici)
Durata prevista:
Il sistema di sollevamento ha una durata
prevista di 30.000 cicli di sollevamento a
carico massimo o di 10 anni.
ENNO DEFR ITES FI SVNLDA
77
Page 78
Molift Partner 255 / www.etac.com
Montaggio
Caricare la batteria. Togliere la batteria dal portabatterie durante il montaggio.
Colonna di sollevamento
Collocare la colonna di sollevamento nel telaio.
Verificare che la freccia rossa sulla parte inferiore
della colonna combaci con il bordo del telaio.
Verificare che la vite presente sulla colonna sia
inserita nel foro sul telaio. Ciò impedirà alla
colonna di fuoriuscire accidentalmente dal telaio
quando si preme l’impugnatura di blocco verso il
basso.
Montaggio della barra di sospensione
Fissare la colonna premendo a fondo l’impugnatura di blocco presente sul retro.
Batteria e pulsantiera
1. Collegare la pulsantiera alla parte inferiore del
portabatterie.
2. Inserire la batteria con i terminali rivolti verso il
basso.
3. Collegare il filo della pulsantiera all’impugnatura di manovra così che non cada a terra
quando viene rilasciato.
1. Inserire il bullone di sospensione e farlo passare
attraverso il braccio elevatore.
2. Assicurarsi che il bullone sia allineato correttamente prima di inserire il tappo in plastica sul
braccio.
3. Verificare che la sospensione sia ben fissata.
Checklist post-montaggio
Non iniziare a utilizzare il sistema
di sollevamento prima di aver
completato la verifica secondo la
checklist post-montaggio.
Usare la presente checklist per verificare, prima
dell’utilizzo, la corretta installazione del sistema
di sollevamento e il suo corretto e sicuro
funzionamento.
Assicurarsi che il braccio, la colonna di sol-
levamento e la barra di sospensione siano
correttamente fissati e che non siano presenti
elementi non fissati.
Accertarsi che la batteria sia completamente
carica (le spie non devono essere accese).
Verificare che il sistema di sollevamento non
abbia danni o altri guasti visibili.
Effettuare un sollevamento con carico (60-80
kg).
78
Page 79
Utilizzo di Molift Partner 255
Precauzioni generali di sicurezza
Utilizzare esclusivamente accessori e imbracature
che siano adatti per l’utente, il tipo di disabilità, le
dimensioni, il peso e il tipo di trasferimento.
Intervallo lavoro-pausa/ciclo di lavoro
Molift Partner 255 non deve essere tenuto in
funzione per più di 2 minuti di seguito (al massimo
del carico) e deve essere tenuto a riposo per 18
minuti. Ciclo di lavoro 10%. (intermittenza a
norma UNI EN ISO 10535).
Prima dell’utilizzo / Controllo quotidiano / Mensile
Molift Partner 255 / www.etac.com
ENNO DEFR ITES FI SVNLDA
Carico di lavoro sicuro
Il sistema di sollevamento è provvisto della marcatura Carico di lavoro sicuro (SWL).
Se il sistema di sollevamento, la barra
di sospensione e l’unità di supporto del
corpo hanno un diverso carico di lavoro
sicuro (SWL), impiegare il carico più
basso.
I sistemi di sollevamento Molift devono
essere utilizzati solamente per il sollevamento di persone. Non utilizzarli per
sollevare o spostare oggetti di qualsiasi
tipo.
Ispezione da effettuarsi ogni giorno o prima
dell’utilizzo:
Verificare che il sistema di sollevamento non
presenti danni, difetti o deformazioni visibili.
Accertarsi che tutti i collegamenti della barra
di sospensione e i componenti removibili siano
collegati e fissati correttamente.
Accertarsi che la spia di indicazione della bat-
teria non sia illuminata e che la spia di servizio
sia verde.
Accertarsi che la cinghia dell’imbracatura non
presenti danni visibili o sfilacciature.
Accertarsi che le ruote girino liberamente e
che il sistema di sollevamento sia facile da
manovrare.
Pulsantiera
La pulsantiera è dotata di 4 pulsanti per il sollevamento e l’abbassamento del braccio elevatore
e per spostare verso dentro e verso fuori i piedi del
sistema. La pulsantiera è dotata di una spia
luminosa che si illumina quando il livello di carica
della batteria è basso e deve essere ricaricata.
Pulsantiera a 4 pulsanti
Codice articolo: 2018004
Ispezione da effettuarsi mensilmente:
Effettuare una prova di funzionamento sulle
funzioni del sistema di sollevamento e accertarsi che non produca rumori anomali.
Verificare il funzionamento del pulsante di
arresto di emergenza e della funzione di
discesa di emergenza.
In caso vengano riscontrati danni o difetti, non
utilizzare il sistema di sollevamento e designarlo
come “fuori servizio”.
Sollevamento/abbassamento del braccio elevatore
Nota: nella posizione più elevata il sistema di sollevamento registra la massima instabilità.
Piedi - Dentro/fuori
Nota: se i piedi sono allargati, la stabilità è maggiore ed è più facile accedere alla sedia o ai servizi
igienici.
79
Page 80
Molift Partner 255 / www.etac.com
Dispositivi di sicurezza
Molift Mover 180 è dotato di diversi dispositivi
di sicurezza, intesi a impedire danni o lesioni agli
utenti e alle attrezzature in caso di utilizzo non
corretto.
Il sistema di sollevamento ha un sensore di sovraccarico che ne impedisce il funzionamento se viene
superato il carico di lavoro sicuro (SWL).
Il braccio elevatore è incernierato per impedire che
il braccio e la barra di sospensione possano schiacciare l’utente. L’attuatore non esercita alcuna forza
quando viene spostato verso il basso.
L’apparato elettronico si disattiva in presenza di
surriscaldamento. Attendere che il sistema di sollevamento si sia raffreddato prima di riutilizzarlo.
Impugnature di manovra
Utilizzare le impugnature di manovra per spostare
il sistema di sollevamento.
Il sistema di sollevamento deve essere utilizzato
esclusivamente per lo spostamento
su brevi distanze e non può sostituire una sedia a
rotelle o attrezzature simili.
Freni
Arresto di emergenza/Discesa di emergenza
Elettrico
Discesa di
emergenza
Arresto di
emergenza
Arresto di emergenza
Quando premuto, il pulsante di arresto di emergenza toglie l’alimentazione. Ruotare in senso
orario per riavviare il sistema (funziona in sicurezza
quando è visibile l’anello verde).
Discesa elettrica di emergenza
Tenere premuto il pulsante per la discesa elettrica
di emergenza per abbassare il braccio elevatore.
Questa funzione non è operativa quando è
attivato il pulsante di emergenza.
Le ruote/ruote girevoli posteriori sono dotate
di freni. Per bloccare il freno, premere la leva.
Sollevarla per sbloccare il dispositivo.
Discesa manuale di emergenza
Il dispositivo è dotato di una chiave a brugola
posta sulla sommità della colonna, al fine di
poterlo abbassare. Inserire la chiave a brugola nel
foro sulla sommità della colonna e ruotare fino a
quando il paziente non viene abbassato.
Subito dopo l’abbassamento, rimuovere la chiave
a brugola dal foro.
Contattare il centro di assistenza Molift se il
motivo del guasto che ha causato un abbassamento di emergenza non è noto o se è stato
causato da componenti o parti guaste.
80
Page 81
Condizioni di trasporto e di esercizio
x2
Molift Partner 255 / www.etac.com
Elettronica
ENNO DEFR ITES FI SVNLDA
Batteria
Trasporto e conservazione
In caso di conservazione prolungata, si consiglia
di attivare (premere) il pulsante di arresto di
emergenza. Il sistema di sollevamento può essere
conservato e trasportato a temperature comprese
tra -25 °C e 70 °C.
Esercizio
Il sistema di sollevamento è ideato per essere impiegato a normali temperature ambiente (comprese
tra +5 e +40 °C).
Pressione aria: 70 - 106 kPa
Umidità relativa: 15 - 93%
A seguito di trasporto o conservazione a temperature diverse da quelle indicate, lasciare il sistema di
sollevamento in un ambiente con una temperatura
adatta fino a raggiungere una temperatura idonea
per il funzionamento.
Le apparecchiature elettromedicali
richiedono speciali precauzioni in
relazione alla compatibilità elettromagnetica (EMC). Le attrezzature
di comunicazione radio portatili o
mobili possono interferire con le
apparecchiature elettromedicali
e devono essere tenute a una
distanza minima di 25 cm (10 pollici) dall’apparato elettronico del
sistema di sollevamento.
Molift Partner 255 è dotato di una batteria NiMH
da 26,4 V 2,6 Ah. La batteria ha una durata utile
prevista di circa 500 cicli di ricarica.
Ricaricare la batteria al ricevimento
e successivamente ogni sei mesi per
evitare guasti alla batteria.
Smaltire le batterie usate come
rifiuti speciali secondo i regolamenti e le disposizioni locali. Non
smaltire nei normali rifiuti.
Le batterie devono essere caricate
e scaricate completamente per un
paio di volte prima di raggiungere
la loro piena capacità. Seguire tale
procedura anche nel caso in cui il
sistema di sollevamento non sia
stato utilizzato per un lungo periodo (più di 4 settimane).
Indicatore batteria e di servizio (LED)
Il sistema di sollevamento è dotato di due spie di
indicazione, collocate sul portabatterie.
Indicatore servizio
Indicatore batteria
Il sistema elettrico dispone di una funzione di
risparmio energetico che disattiva il sistema elettrico dopo dieci minuti di inattività. Tutte le spie
vengono spente.
Il sistema viene attivato premendo uno dei
pulsanti di funzionamento.
Indicatore batteria (LED):
La spia di indicazione della batteria (LED) si
illumina ed emette un segnale acustico quando
il livello della batteria è basso e il sistema di sollevamento necessita di essere ricaricato. Quando
ciò accade il sistema di sollevamento ha energia
sufficiente per un ciclo di sollevamento completo
a pieno carico. Quando la batteria è in fase di
esaurimento, è possibile solo abbassare il braccio
elevatore.
81
Page 82
Molift Partner 255 / www.etac.com
Indicatore servizio:
L’apparato elettronico del sistema di sollevamento
registra i carichi sollevati e il numero di sollevamenti. Dopo un determinato periodo di esercizio,
viene emesso un segnale per indicare che è necessario un intervento di assistenza.
Indicatore servizio Modalità
Nessuna luce Risparmio energetico
(standby)
Verde Pronto all’uso
Gialla Richiedere assistenza
Rossa Eseguire intervento di
assistenza
Rossa + segnale
acustico
Eseguire intervento di
assistenza
immediatamente
Ambito dell’intervento di assistenza
L’intervento di assistenza comprende la sostituzione del motore di sollevamento e l’ispezione/sostituzione dei componenti usurati. Tale intervento
deve essere eseguito da personale autorizzato.
È richiesta l’assistenza quando la spia di servizio è
rossa (calcolo di 10.000 sollevamenti in classe di
peso 4 (SWL)).Ricarica
Indicatore
batteria (LED)
Caricatore
Il caricatore può essere utilizzato come come
caricatore da tavolo o può essere montato su una
parete verticale vicino a una presa di corrente,
ad almeno 120 cm dal suolo. Il caricatore deve
essere usato al di fuori dell’ambiente in cui si trova
il paziente. Posizionare o installare il caricatore in
modo da facilitare la disconnessione della spina
dell’alimentazione. Fare attenzione a non danneggiare il cavo. Il caricatore può essere collegato alla
presa in qualsiasi momento.
Caricabatterie 12-24V
Codice articolo: 1340100
Battery PowerPac 26,4 V NiMH
Codice articolo: 1341000
Indicatore carica
Descrizione dell’indicatore batteria (LED):
LED Modalità
Gialla Pronto all’uso, nessuna
batteria collegata
Gialla Inizializzazione
Rossa Carica rapida
Verde/gialla Carica completa
Verde Carica di
mantenimento
Rossa/verde Errore
Caricabatterie
Cavo di
alimentazione
(scollegamento
dispositivo)
82
Page 83
Transfer
Programmare con anticipo l’operazione di sollevamento per garantire che sia quanto più sicura
e fluida possibile. Operare secondo principi di
ergonomia. Valutare i rischi e prendere appunti.
L’assistente è responsabile della sicurezza
dell’utente.
Molift Mover 255 può essere usato con barre di
sospensione a 4 punti di fissaggio per diversi tipi di
trasferimenti: seduto, sdraiato o deambulazione.
Utilizzo delle imbracature
È importante che l’imbracatura sia stata testata
con lo specifico utente e per la situazione di sollevamento prevista.
Molift Partner 255 / www.etac.com
ENNO DEFR ITES FI SVNLDA
Il design del gancio della barra di sospensione
impedisce il distacco accidentale dell’imbracatura,
se montato correttamente.
Leggere il manuale dell’utente relativo all’imbracatura prima dell’uso.
Non utilizzare imbracature danneggiate o usurate.
Imbracature di altri produttori
Si consiglia di utilizzare solo imbracature Molift.
Etac non è responsabile di eventuali danni o incidenti che possano verificarsi quando si utilizzano
imbracature di altri produttori.
Operazioni di sollevamento e abbassamento
Durante lo spostamento dell’utente, rimanere a
lato della persona che si sta sollevando. Accertarsi
che braccia e gambe non ostacolino la sedia,
il letto, ecc. Mantenere un contatto visivo con
l’utente per trasmettere sicurezza.
1. Verificare che l’imbracatura sia ben allacciata
all’utente e che i passanti siano correttamente
agganciati ai ganci della barra di sospensione.
2. Tendere le cinghie dell’imbracatura senza sollevare l’utente. Assicurarsi che i quattro passanti
dell’imbracatura siano correttamente fissati per
evitare che l’utente possa scivolare o cadere.
3. Sollevare l’utente ed eseguire il trasferimento.
Bracci di supporto (opzionali)
Il sistema di sollevamento può essere utilizzato per
l’allenamento alla mobilità con l’ausilio di bracci di
supporto.
La barra di sospensione a 4 punti deve essere sempre posizionata in modo da coprire tutto l’utente,
per evitare che questi scivoli inavvertitamente fuori
dall’imbracatura.
Il sistema può essere fornito provvisto di bracci di
supporto, oppure una colonna di sollevamento
completa di bracci di supporto può essere fornita
come accessorio sostitutivo della colonna di sollevamento originale.
Codice articolo: 1511002
83
Page 84
Molift Partner 255 / www.etac.com
Trasferimento
Posizionare l’utente il più in basso possibile,
preferibilmente con i piedi poggiati sul telaio,
quando si trasferisce il sistema di sollevamento con
il paziente sospeso. In questo modo il centro di
gravità sarà basso e il rischio di instabilità è ridotto.
Abbassamento in posizione seduta
Nel trasferire l’utente in posizione seduta, possono
essere utilizzate le tecniche seguenti per abbassare
l’utente il più possibile sul sedile:
Non sollevare mai l’utente più
in alto di quanto necessario per
il sollevamento. Ricordare che le
rotelle di un sistema di sollevamento mobile NON devono essere
bloccate.
Non lasciare mai incustodito
l’utente in una situazione di
sollevamento.
Fare attenzione durante il movimento: l’utente
sospeso può oscillare durante rotazioni, arresti
e partenze. Fare attenzione quando si manovra
in prossimità di mobili per evitare collisioni tra
l’utente sospeso e tali oggetti.
Non usare il sistema di sollevamento per sollevare o spostare
utenti su superfici in pendenza.
A Posizionare l’utente con l’aiuto
dell’impugnatura di manovra.
B Spingere delicatamente le ginocchia dell’utente.
C Inclinare il sedile all’indietro.
L’utente deve essere rivolto verso il
sistema di sollevamento durante il
sollevamento da, o l’abbassamento
su, una sedia.
Evitare tappeti a pelo lungo, bordi alti, superfici
irregolari o altri ostacoli che potrebbero bloccare
le ruote orientabili. Se si forza il passaggio su tali
ostacoli, il sistema di sollevamento può perdere
stabilità, rischiando di rovesciarsi.
84
Page 85
Accessori
Attrezzatura e accessori opzionali consigliati per
Molift Partner 255.
Barre di sospensione
Molift Partner 255 può essere utilizzato con una
barra di sospensione a 4 o 8 punti di fissaggio.
Barra di sospensione in alluminio
Media, 4 punti di fissaggio, alluminio, 450 mm
Codice articolo: 1330060
Grande, 4 punti di fissaggio, alluminio, 550 mm
Codice articolo: 1330061
XL, 4 punti di fissaggio, alluminio, 650 mm
Codice articolo: 1330062
Grande, 8 punti di fissaggio, alluminio, 1.430 mm
Codice articolo: 2140002
Barella
La barella Molift può essere utilizzata insieme a
qualsiasi barra di sospensione a 4 punti di fissaggio
Molift.
Molift Partner 255 / www.etac.com
ENNO DEFR ITES FI SVNLDA
Bilancia
La bilancia Molift è approvata come dispositivo di
Classe III. La bilancia è anche in grado di calcolare
l’IMC (indice di massa corporea).
Set bilancia Molift (senza barra di sospensione)
articolo: 1331002
Imbracature
Etac offre un’ampia gamma di imbracature per
diversi tipi di trasferimenti.
La serie di imbracature RgoSling Molift è progettata per essere utilizzata in combinazione con una
barra di sospensione a 4 punti di fissaggio, ma
funziona anche con una barra di sospensione a 2
punti di fissaggio. La serie EvoSling di Etac è progettata per essere utilizzata in combinazione con
una barra di sospensione a 2 punti di fissaggio.
Consultare l’elenco delle combinazioni nel
manuale dell’utente dell’imbracatura per la
corretta combinazione di imbracatura e barra di
sospensione. La serie di imbracature è disponibile
nelle misure da XXS a XXL, sia nella versione in
poliestere che nella versione in rete di poliestere.
RgoSlings:
RgoSling Mediumback Padded (XS-XXL)
RgoSling Highback Padded (XS-XXL)
RgoSling Mediumback Net (XXS-XXL)
RgoSling Highback Net (XXS-XXL)
RgoSling Toilet Lowback (XXS-XXL)
RgoSling Toilet Highback (XXS-XXL)
RgoSling Ampu Mediumback (XXS-XXL)
RgoSling Ampu Highback (XXS-XXL)
RgoSling Ambulating Vest (XXS-XL)
RgoSling Comfort Highback (S-L)
Accessori:
RgoSling Extension Loops
RgoSling Ambulating Vest Groin strap (XXS-XL)
Barella Scoop compatibile con sistemi MRI (SWL
300 kg). Codice articolo: 2150108
85
Page 86
Molift Partner 255 / www.etac.com
Manutenzione
Pulizia e disinfezione
Effettuare la pulizia regolarmente. Pulire le superfici con un panno umido utilizzando un apposito
detergente con pH neutro. Non utilizzare solventi
o detergenti aggressivi, che potrebbero danneggiare le superfici del sistema di sollevamento.
Per la disinfezione, quando necessario: usare
alcool isopropilico. Evitare l’impiego di prodotti di
pulizia abrasivi. Rimuovere capelli e pelucchi dalle
ruote e accertarsi che ruotino liberamente. Pulire
i contatti e la pulsantiera con alcool isopropilico
per rimuovere grasso e sporcizia. Verificare il
funzionamento dell’arresto di emergenza e della
funzione di discesa di emergenza dopo la pulizia.
Non esporre il sistema di sollevamento ad acqua
corrente.
Accertarsi di non danneggiare o
rimuovere le etichette durante la
pulizia.
Rimessa in servizio
Seguire la procedura di pulizia e montaggio, completare l’ispezione periodica e usare la checklist
post-montaggio per rimettere in servizio il sistema
di sollevamento.
Riciclaggio
Fare riferimento alle “Istruzioni sul riciclaggio” (Recycling instructions) per un corretto
smaltimento del prodotto. Questo documento è
disponibile su www.etac.com.
Ricambi
Un elenco dei ricambi è disponibile su richiesta.
Ispezione periodica
Finalità dell’ispezione periodica
L’ispezione periodica è un esame visivo (in
particolare della struttura di sostegno del carico
del sistema di sollevamento e del meccanismo di
sollevamento, compresi attacchi, freni, comandi,
dispositivi di sicurezza e dispositivi di sostegno
delle persone) in base al Rapporto di ispezione
periodica di Molift Partner 255. Questo documento è disponibile su www.etac.com.
In caso di sicurezza compromessa, il
sistema di sollevamento deve essere
messo immediatamente fuori
servizio e designato chiaramente
con “fuori servizio”, evitando
di essere utilizzato fino alla sua
riparazione.
L’ispezione periodica deve essere effettuata
almeno una volta all’anno o con maggiore
frequenza se richiesto dalle disposizioni locali.
L’ispezione deve essere eseguita da personale di
assistenza autorizzato da Etac.
Contattare Etac all’indirizzo [email protected]
per informazioni su formazione e autorizzazioni
oppure per conoscere i partner di assistenza
autorizzati.
Durante l’esecuzione dell’ispezione periodica,
il manutentore dovrà compilare il rapporto per
Molift Partner 255. I rapporti devono essere conservati dalla persona o dalle persone responsabili
della manutenzione del sistema di sollevamento.
Se l’ispezione rivela difetti o danni, notificare il
proprietario.
Una volta completata l’ispezione periodica, il
manutentore apporrà un adesivo sull’etichetta di
controllo contenente la data in cui è stata effettuata l’ispezione periodica e un’etichetta (con un
ID a 6 cifre di Etac o del distributore) che indica
chi ha eseguito il controllo periodico. L’etichetta di
controllo si trova sul lato destro del portabatterie e
indica quando dovrà essere effettuato il successivo
intervento di assistenza.
Segnare
CONTROL
12 Month
sull’etichetta
l’anno e il mese
dell’ispezione
86
Page 87
Molift Partner 255 / www.etac.com
Risoluzione dei problemi
Sintomo Possibile causa/Intervento
Gioco della colonna di sollevamento. La colonna di sollevamento non è posizionata
correttamente nel telaio o l’impugnatura di blocco
non è completamente bloccata.
Assemblare colonna e telaio in modo appropriato.
ENNO DEFR ITES FI SVNLDA
Il sistema di sollevamento si muove in modo non
uniforme su una superficie piana.
Il braccio elevatore o i piedi regolabili si muovono
senza controllo.
Il sistema di sollevamento non risponde ai
comandi manuali/Il braccio elevatore o i piedi non
si muovono.
La batteria non si carica. Batteria difettosa.
Le ruote orientabili non si muovono in modo corretto a causa di pelucchi e polvere.
Pulire le ruote. Rimuovere capelli e sporco.
Cortocircuito tra pulsantiera e sistema di
sollevamento.
Pulire la superficie di contatti e pulsantiera con
alcool per rimuovere il grasso.
Pulsantiera difettosa.
Sostituire la pulsantiera.
Il sistema elettrico della pulsantiera si è guastato.
Contattare il rivenditore locale per assistenza.
È stato attivato il pulsante di emergenza.
Ruotare il pulsante in senso orario per riavviare il
sistema di emergenza.
La batteria è scarica.
Sostituire o caricare la batteria.
L’apparato elettronico è surriscaldato.
Attendere che si raffreddi.
Il sistema di sollevamento è sovraccarico.
Verificare che il carico non ecceda il carico SWL
consentito.
La pulsantiera non è collegata correttamente.
Collegare correttamente la pulsantiera. La
pulsantiera, la spina o il cavo potrebbero essere
danneggiati e devono essere sostituiti.
Non c’è connessione tra i contatti del telaio e della
colonna. La colonna non è montata correttamente
nel telaio.
Assemblare colonna e telaio in modo appropriato.
Il sistema di controllo elettronico è difettoso.
Contattare il rivenditore locale per assistenza.
Controllare gli indicatori sul caricatore durante la
ricarica.
Provare un’altra batteria.
Caricatore difettoso.
Controllare gli indicatori sul caricatore durante la
ricarica.
Provare un altro caricatore.
87
Page 88
Molift Partner 255 / www.etac.com
Manuel français
Important
Ce manuel d’utilisation contient des instructions
de sécurité importantes et des informations
relatives à l’utilisation du lève-personne et de ses
accessoires.
Dans ce manuel, l’« utilisateur » désigne la personne soulevée.
L’« assistant » est la personne actionnant le
lève-personne.
Avertissement !
Ce symbole signale des informations importantes liées à la sécurité.
Suivez-les attentivement.
Lisez le manuel d’utilisation avant
toute utilisation !
Il est important de comprendre
parfaitement le contenu du manuel
d’utilisation avant de tenter
d’utiliser l’équipement.
Rendez-vous sur www.etac.com pour télécharger
la documentation et vous assurer que vous disposez bien de la dernière version.
88
Page 89
Composants du lève-personne :
Bras de levage
Suspension
Molift Partner 255 / www.etac.com
Molift Partner 255
ENNO DEFR ITES FI SVNLDA
Abaissement
d’urgence
manuel
Colonne de
levage
Push
handles
Pieds
Roue/roulette
(arrière avec frein)
Motor /
Actuator
Commande
manuelle
Batterie
Abaissement
d’urgence
électrique
Arrêt
d’urgence
Châssis
À propos du Molift Partner 255
Le Molift Partner 255 constitue une solution idéale
pour le levage par treuil dans les situations hautement complexes des soins actifs et intensifs, que
ce soit dans des hôpitaux ou des établissements
de soins. Grâce à une plage de levage par treuil
remarquable, 37-179 cm (14,5”-70,4”), le Molift
Partner 255 permet de lever facilement par treuil
depuis le sol ou des surfaces élevées. Le pied central vertical droit associé à la suspension fixe offre
une excellente stabilité et maintient l’utilisateur à
une bonne distance du pied. Avec un poids total
de seulement 42,5 kg (94 lbs), le Molift Partner
255 est un des plus légers de sa catégorie. La construction et le positionnement des roues exclusifs
assurent une manœuvrabilité très simple avec une
charge maximale d’utilisation de 255 kg (562 lbs).
Muni d’une batterie Ni-MH écologique.
89
Page 90
60601-1
YYYY-MM-DD
Molift Partner 255 / www.etac.com
Généralités
Déclaration CE
Déclaration CE
Le produit et ses accessoires, décrits dans le présent mode d’emploi, sont conformes au
Le produit et ses accessoires, décrits dans le présent mode d’emploi, sont conformes au
règlement (UE) 2017/745 du 5 avril 2017 à titre de dispositif médical de classe I.
règlement (UE) 2017/745 du 5 avril 2017 à titre de dispositif médical de classe I.
Le produit a été testé et approuvé par un organisme tiers conformément aux normes CEI
Le produit a été testé et approuvé par un organisme tiers conformément aux normes CEI
60601-1, CEI 60601-1-2 et EN/ISO 10535:2006.
60601-1, CEI 60601-1-2 et EN/ISO 10535:2006.
Tout incident grave survenant en lien avec le dispositif doit être signalé au fabricant et à
Tout incident grave survenant en lien avec le dispositif doit être signalé au fabricant et à
l’autorité compétente de l’État membre dans lequel l’utilisateur et/ou le patient est établi.
l’autorité compétente de l’État membre dans lequel l’utilisateur et/ou le patient est établi.
Conditions d’utilisation
Conditions d’utilisation
Le levage et le transfert d’une personne présentent toujours un risque ; seul du personnel formé est
Le levage et le transfert d’une personne présentent toujours un risque ; seul du personnel formé est
autorisé à utiliser l’équipement et les accessoires présentés dans ce manuel d’utilisation.
autorisé à utiliser l’équipement et les accessoires présentés dans ce manuel d’utilisation.
Modifications et utilisation de composants conçus par d’autres fabricants.
Modifications et utilisation de composants conçus par d’autres fabricants.
Nous recommandons d’utiliser uniquement des composants et pièces de rechange Molift. La déclaration
Nous recommandons d’utiliser uniquement des composants et pièces de rechange Molift. La déclaration
de conformité n’est pas valable et Etac ne prend pas en charge la garantie si des modifications sont
de conformité n’est pas valable et Etac ne prend pas en charge la garantie si des modifications sont
apportées au produit. Etac ne peut être tenu responsable des pannes ou des accidents pouvant se
apportées au produit. Etac ne peut être tenu responsable des pannes ou des accidents pouvant se
produire lors de l’utilisation de composants d’autres fabricants.
produire lors de l’utilisation de composants d’autres fabricants.
Seul du personnel certifié est autorisé à ouvrir le lève-personne ou ses accessoires
Seul du personnel certifié est autorisé à ouvrir le lève-personne ou ses accessoires
afin de réaliser des opérations d’entretien ou de réparation. Risque de blessure
afin de réaliser des opérations d’entretien ou de réparation. Risque de blessure
causée par les pièces rotatives et risque de choc électrique.
causée par les pièces rotatives et risque de choc électrique.
Le lève-personne n’est pas destiné à être actionné par la personne soulevée.
Le lève-personne n’est pas destiné à être actionné par la personne soulevée.
Avis de garantie
Avis de garantie
Garantie de deux ans contre les vices de fabrication et les défauts matériels de nos produits.
Garantie de deux ans contre les vices de fabrication et les défauts matériels de nos produits.
Garantie d’un an pour la batterie.
Garantie d’un an pour la batterie.
Pour connaître les conditions générales, veuillez consulter le site www.etac.com.
Pour connaître les conditions générales, veuillez consulter le site www.etac.com.
Identification du produit
Étiquette du produit
Le code-barres de l’étiquette du produit contient
l’identifiant, le numéro de série et la date de
fabrication du produit.
Partner 255
Gross weight 298kg / 657lbs
SWL 255kg / 562lbs
26.4V DC, IP24
Duty cycle 10%
60601-1
Partie appliquée de
type BF
Marquage CE
Consultez le manuel
d’utilisation
Utilisation en intérieur
uniquement
Ne jetez pas avec les
déchets ménagers
Témoin de batterie
Marquage de l’organisme
de certification
Fabricant
Date de fabrication
Référence catalogue
Étiquettes d’avertissement et symboles
Symboles utilisés sur le produit, expliqués en
détails:
90
Abaissement
d’urgence
Témoin d’entretien
Numéro de série
Dispositif médical
Page 91
Technical Data
1905 mm (75”)
1965 mm (77,36”)
1680 mm
(66,14”)
390 mm
(15,35”)
225 mm
(8,85”)
1205 mm (47,44”)
1065 mm (41,92”)
690 mm (27,16”)
550 mm (21,65”)
1250 mm (49,21”)
115 mm
(4,52”)
1285 mm (50,59”)
2100 mm (
82
/in
)
1285 mm (
50
/in
)
115 mm
(
4
/in
)
1395 mm (
82
/in
)
470 mm
(
4
/in
)
275 mm
(
10
/in
)
1065 mm
(
4
/in
)
1775 mm
(
69
/in
)
403 mm
(
15
/in
)
1250 mm (
49
/in
)
550 mm (
21
/in
)
690 mm (
27
/in
)
1065 mm (
41
/in
)
1205 mm (
47
/in
)
43 mm (
1
/in
)
115 mm (
4
/in
)
w=700
M
K
2070 mm (
81
/in
)
1420 mm (
55
/in
)650 mm (
25
/in
)
620 mm (
24
/in
)
CSP
1
2
3
2070 mm (81
/in
)
1340 mm (52
/in
)
650 mm (25
/in
)
1
Highest position:
2
Max reach:
3
Lowest position:
1965 mm (
77,36”
)
615 mm (
24,2”
)
615 mm (
24,2”
)
1
Highest position:
2
Max reach:
3
Lowest position:
CSP
1
2
3
Charge maximale d’utilisation (SWL) :
255 kg (562 lb)
Poids de l’unité :
sans batterie et suspension :
38.3 kg/84,4 lb
Châssis : 20 kg/44 lb
Colonne de levage : 15 kg/33 lb
Batterie : 1,6 kg/3,5 lb
Suspension medium à 4 points :
|3,5 kg/7,7 lb
Batterie :
Art. n° 1341000
26.4 V NiMH 2.6 Ah
Chargeur de batterie :
100-240 V CA, 50-60 Hz
0,9 A de puissance de sortie
Vitesse de levage :
42.9 mm/seconde (1,81 pouce/seconde)
avec une charge de 75 kg (165 lb)
Classe de protection :
Commande manuelle IP24
Moteur de levage IP24
Molift Partner 255 / www.etac.com
Niveau de puissance acoustique pondéré A max. :
LWA = 49,4 dB
Force nécessaire à l’actionnement des boutons :
Boutons du boîtier de contrôle : 3,4 N
Matériaux :
Aluminium, plastique, acier
Moteur :
Moteur de levage/actionneur : 24 V CC
Moteur d’écartement des pieds : 12 V CC
Diamètre de rotation :
1 400 mm (55.1 pouces)
Nombre de levages avec batterie
entièrement chargée :
50 levages (75 kg/165 lb, 50 cm/20 pouces)
Durée de vie prévue :
Le lève-personne a une durée de vie prévue
de 30 000 levages à CMU ou de 10 ans.
ENNO DEFR ITES FI SVNLDA
91
Page 92
Molift Partner 255 / www.etac.com
Montage
Chargez la batterie. La batterie ne doit pas se
trouver dans son support lors du montage !
Colonne de levage
Placez la colonne de levage dans le châssis.
Assurez-vous que la flèche rouge située sur la
partie inférieure de la colonne correspond au bord
du châssis.
Assurez-vous que la vis sur la colonne se trouve
dans l’orifice sur le châssis. Cela empêche que la
colonne se désolidarise du châssis en se soulevant
lorsque la poignée de verrouillage est abaissée.
Montage de la suspension
Bloquez la colonne en poussant à fond la poignée
de verrouillage à l’arrière.
Batterie et commande manuelle
1. Reliez la commande manuelle au bas du support de batterie.
2. Insérez la batterie en orientant les bornes vers
le bas.
3. Branchez le câble de la commande manuelle
sur la poignée de poussée afin qu’il ne tombe
pas sur le sol lorsque vous le lâchez.
1. Enfoncez le tenon de la suspension dans le
bras de levage.
2. Assurez-vous que le tenon est correctement
aligné avant de réinsérer la coque en plastique
sur le bras.
3. Assurez-vous que la suspension est correctement fixée.
Liste de vérification post-montage
Terminez le contrôle indiqué par la
liste de vérification post-montage
avant de commencer à utiliser le
lève-personne.
Utilisez cette liste de vérification pour vous assurer
que le lève-personne est installé comme il faut et
peut fonctionner correctement et en toute sécurité
avant toute utilisation.
Assurez-vous que le bras de levage, la colonne
de levage et la suspension sont fixés correctement et qu’aucune pièce n’est desserrée sur le
lève-personne.
Assurez-vous que la batterie est chargée
(aucun témoin de batterie allumé).
Vérifiez que le lève-personne ne présente
aucun dommage apparent ou autre défaut.
Réalisez un levage avec charge (60-80 kg).
92
Page 93
Comment utiliser le Molift Partner 255
Précautions générales relatives à la sécurité
N’utilisez que des accessoires et des harnais
adaptés à l’utilisateur, à son type de handicap, à sa
taille et à son poids, ainsi qu’au type de transfert.
Intervalles de fonctionnement et de pause/pourcentage d’utilisation.
Le Molift Partner 255 ne doit pas fonctionner en
continu pendant plus de 2 minutes (sous charge
maximale) et doit rester au repos pendant au
moins 18 minutes. Pourcentage d’utilisation :
10 %. (Intervalles conformes à la norme EN ISO
10535)
Avant utilisation / Contrôle quotidien / Chaque mois
Molift Partner 255 / www.etac.com
ENNO DEFR ITES FI SVNLDA
Charge maximale d’utilisation
Une charge maximale d’utilisation (SWL) est
indiquée sur le lève-personne.
Si les charges maximales d’utilisation
(CMU) du lève-personne, de la suspension et de l’unité de soutien du corps
sont différentes, la charge maximale la
plus faible prévaut toujours.
Les lève-personnes Molift peuvent
uniquement être utilisés pour soulever
des personnes. N’utilisez jamais le lèvepersonne pour soulever ou déplacer
des objets d’aucune sorte.
Contrôles à réaliser quotidiennement ou avant
toute utilisation :
Vérifiez que le lève-personne ne présente
aucun dommage visible, défaut ou
déformation.
Assurez-vous que la suspension et toutes les
pièces détachables sont correctement connectées et fixées.
Vérifiez que le témoin de batterie n’est pas
allumé et que le témoin d’entretien est vert.
Assurez-vous que la sangle du harnais ne
présente aucun signe de dommage ou
d’effilochage.
Assurez-vous que les roues tournent
librement et que le lève-personne est facile à
manœuvrer.
Commande manuelle
La commande manuelle est munie de 4 boutons
pour le levage et l’abaissement du bras de levage
et le resserrement et l’écartement des pieds.
La commande manuelle est munie d’un témoin
lumineux qui s’allume lorsque le niveau de la
batterie est faible et que le lève-personne doit être
chargé. 4 boutons de la commande manuelle:
Art. n° 2018004
Contrôles à réaliser chaque mois :
Testez les fonctions du lève-personne et
assurez-vous que le lève-personne ne fait pas
de bruit anormal.
Testez le bouton d’arrêt d’urgence et l’abais-
sement d’urgence.
En présence de défauts, l’appareil doit être mis
hors d’état de fonctionnement et marqué « hors
service ».
Bras de levage - montée/descente
Remarque : la position la plus haute est la plus
instable pour le lève-personne.
Pieds - rapprochement/écartement
Remarque : l’écartement des pieds améliore la stabilité et facilite l’accès à la chaise ou aux toilettes.
93
Page 94
Molift Partner 255 / www.etac.com
Dispositifs de sécurité
Le Molift Partner 255 est équipé de plusieurs
dispositifs de sécurité, conçus pour prévenir tout
dommage matériel ou blessure du personnel en
cas d’utilisation incorrecte.
Le lève-personne est muni d’un capteur de
surcharge empêchant toute utilisation du dispositif
si la charge dépasse la SWL.
Le bras de levage est articulé pour empêcher le
bras ou la suspension de comprimer l’utilisateur.
L’actionneur n’exerce aucune force lors du déplacement vers le bas.
Le système électronique se désactive en cas de
surchauffe. Attendez que le lève-personne ait
refroidi pour l’utiliser à nouveau.
Poignées de poussée
Utilisez les poignées de poussée pour déplacer le
lève-personne.
Le lève-personne ne doit être utilisé que pour
des déplacements sur de courtes distances. Il ne
remplace pas un fauteuil roulant ou un dispositif
similaire.
Freins
Emergency Stop / Emergency lowering
Abaissement
d’urgence électrique
Arrêt
d’urgence
Arrêt d’urgence
Une pression sur ce bouton coupe l’alimentation.
Tournez-le dans le sens horaire pour réinitialiser
(peut être utilisé lorsque la bague verte est visible).
Abaissement d’urgence électrique
Appuyez sur le bouton d’abaissement d’urgence
électrique et maintenez-le enfoncé pour baisser
le bras de levage. La fonction d’abaissement
d’urgence électrique ne peut pas être utilisée si
l’arrêt d’urgence est activé.
Les roues/roulettes arrière sont équipées de freins.
Appuyez sur le levier avec le pied pour verrouiller
les freins. Remontez-le pour les déverrouiller.
Abaissement d’urgence manuel
Une clé Allen est disposée en haut de la colonne,
elle sert à l’abaissement manuel. Placez la clé
Allen dans l’orifice en haut de la colonne et
faites-la tourner jusqu’à ce que le patient soit en
position basse.
N’oubliez pas de retirer la clé Allen de l’orifice
immédiatement après l’abaissement.
Contactez le technicien d’entretien agréé Molift si
la raison de la défaillance ayant entraîné un abaissement d’urgence est inconnue ou s’il résulte de
pièces ou de composants défectueux.
or parts.
94
Page 95
x2
Système électronique
Conditions de transport et de fonctionnement
Molift Partner 255 / www.etac.com
ENNO DEFR ITES FI SVNLDA
Batterie
Transport et stockage
En cas de stockage à long terme, il est recommandé d’activer le bouton d’arrêt d’urgence (bouton enfoncé). Vous pouvez stocker et transporter
le lève-personne à des températures comprises
entre -25 et 70 °C.
Fonctionnement
Le lève-personne est destiné à être utilisé à des
températures ambiantes standard (+5 à +40 °C).
Pression de l’air : 70-106 kPa
Humidité relative : 15-93 %
Après un stockage ou un transport à d’autres températures, laissez le lève-personne dans une pièce
présentant une température adéquate jusqu’à ce
qu’il atteigne une température de fonctionnement
sûre.
Les équipements électromédicaux
nécessitent des précautions spéciales en matière de compatibilité
électromagnétique (CME). Les
équipements de radiocommunication portables ou mobiles peuvent
affecter les équipements électromédicaux et doivent rester à au
moins 25 cm (10 pouces) du système
électronique du lève-personne.
Le Molift Partner 255 est équipé d’une batterie
NiMH 26,4 V 2,6 Ah. La batterie présente une
durée de vie de 500 cycles de charge environ.
Rechargez la batterie à sa réception, puis rechargez-la tous les six
mois, pour éviter toute défaillance
de celle-ci.
Les batteries utilisées doivent être
mises au rebut comme déchets
spéciaux conformément aux
règles et réglementations locales.
Ne les jetez pas avec les déchets
ménagers.
Les batteries doivent être complètement chargées puis vidées
deux fois avant d’atteindre leur
capacité totale. Suivez aussi cette
procédure si le lève-personne n’a
pas été utilisé pendant une longue
période (4 semaines ou plus).
Témoins de batterie et d’entretien (LED)
Le lève-personne présente deux témoins lumineux
sur le support de batterie.
Témoin d’entretien
Témoin de batterie
Le système électrique est pourvu d’une fonction
d’économie d’énergie qui désactive le système
électrique au bout de dix minutes d’inactivité.
Tous les témoins lumineux s’éteignent.
Pour réactiver le système, appuyez sur l’un des
boutons de commande.
Témoin de batterie (LED)
Le témoin de batterie (LED) s’allume et émet un
signal sonore lorsque le niveau de batterie est
faible et que le lève-personne doit être chargé.
Dans ce cas, le lève-personne dispose de suffisamment d’énergie pour un cycle complet de levage à
charge maximale. Lorsque le niveau de la batterie
est critique, il est seulement possible d’abaisser le
bras de levage.
95
Page 96
Molift Partner 255 / www.etac.com
Témoin d’entretien
Le système électronique du lève-personne
mémorise le nombre de levages et les charges
correspondantes. Au bout d’un certain temps
de fonctionnement, un signal est envoyé pour
indiquer qu’un entretien est nécessaire.
Témoin d’entretien Mode
Éteint Économie d’énergie
(veille)
Vert Prêt à être utilisé
Jaune Prévoir un entretien
Rouge Réaliser l’entretien
Rouge + signal sonore Réaliser l’entretien
immédiatement
Entretien
L’entretien comprend le remplacement du moteur
de levage et l’inspection/le remplacement des
pièces usées. Il doit être effectué par du personnel
autorisé.
Un entretien est nécessaire lorsque le témoin
d’entretien est rouge (10 000 levages calculés avec
un poids de classe 4 (SWL)).
Le chargeur de batterie peut être utilisé sur une
table ou monté sur une surface murale verticale
à proximité d’une prise de courant et à au moins
120 cm du sol. Il doit être utilisé en dehors de
l’environnement du patient et placé ou installé
de façon à faciliter le débranchement du câble
secteur. Prenez garde à ne pas endommager le
câble. Le chargeur peut être connecté à la prise
électrique à tout moment.
Chargeur de batterie 12-24V
Art. n° 1340100
PowerPac 26,4 V NiMH
Art. n° 1341000
Témoin du chargeur
Description du témoin de batterie (LED) :
LED Mode
Jaune Prêt à être utilisé,
aucune batterie
connectée
Jaune Initialisation
Rouge Charge rapide
Vert/jaune Charge d’appoint
Vert Charge d’entretien
Rouge/vert Erreur
Charge
Chargeur de batterie
Témoin de
batterie
(LED)
Chargeur de
batterie
Câble secteur
(dispositif de
déconnexion)
96
Page 97
Transfer
Planifiez l’opération de levage en avance afin de
garantir une procédure aussi sûre et en douceur
que possible. Pensez à adopter une position de
travail ergonomique. Évaluez les risques et prenez
des notes. L’assistant est responsable de la sécurité
de l’utilisateur.
Le Molift Partner 255 peut être utilisé avec une
suspension à 4 points, pour divers types de transferts : assis, couché ou aide à la marche.
Utilisation des harnais
Il est important que le harnais soit testé avec
chaque utilisateur et pour le levage prévu.
Molift Partner 255 / www.etac.com
ENNO DEFR ITES FI SVNLDA
La conception du crochet de la suspension
empêche le harnais de se détacher accidentellement lorsqu’il est monté correctement.
Lisez le manuel d’utilisation du
harnais avant toute utilisation.
N’utilisez pas de harnais endommagés ou usés.
Harnais d’autres fabricants
Nous recommandons d’utiliser uniquement les
harnais Molift. Etac ne peut être tenu responsable
des pannes ou des accidents pouvant se produire
lors de l’utilisation de harnais d’autres fabricants.
Levage et abaissement
Lorsque vous déplacez l’utilisateur, tenez-vous à
côté de lui. Assurez-vous que vos bras et jambes
n’obstruent pas l’accès au siège, au lit, etc.
Maintenez le contact visuel avec l’utilisateur pour
qu’il se sente en sécurité.
1. Vérifiez que le harnais est correctement placé
autour de l’utilisateur et que les boucles
de sangle sont correctement fixées sur les
crochets de la suspension.
2. Étirez les sangles du harnais sans soulever
l’utilisateur. Assurez-vous que les quatre
boucles du harnais sont fermement fixées afin
d’éviter tout glissement ou toute chute de
l’utilisateur.
3. Soulevez l’utilisateur et procédez au transfert.
Bras d’appui (en option)
Le lève-personne peut être utilisé pour
l’entraînement à la marche grâce à des bras
d’appui.
La suspension à 4 points doit toujours être
positionnée sur la largeur de l’utilisateur afin que
ce dernier ne glisse pas accidentellement hors du
harnais.
Le lève-personne peut être livré avec des bras
d’appui ; une colonne de levage avec des bras
d’appui peut également être livrée en tant
qu’accessoire à permuter avec la colonne de levage d’origine.
Colonne avec bras d’appui
Art. n° 1511002
97
Page 98
Molift Partner 255 / www.etac.com
Transfert
Essayez de positionner l’utilisateur le plus bas possible (de préférence avec les pieds sur le châssis)
lors de transferts à l’aide du lève-personne. Vous
abaissez ainsi le centre de gravité, ce qui réduit le
risque d’instabilité.
Installation en position assise
Lors du transfert de l’utilisateur en position assise,
les techniques suivantes peuvent être utilisées pour
l’installer le plus au fond du siège possible :
Ne soulevez jamais l’utilisateur plus
haut que nécessaire pour procéder
au levage. Rappelez-vous que les
roues du lève-personne mobile NE
doivent PAS être bloquées.
Ne laissez jamais un utilisateur sans
surveillance au cours d’un levage.
Soyez prudent lorsque vous faites bouger
l’utilisateur suspendu car il peut se retourner pendant les rotations, les arrêts et les mises en mouvement. Faites attention lorsque vous effectuez des
manœuvres à proximité de meubles pour éviter
que l’utilisateur suspendu ne heurte ces objets.
Le lève-personne ne doit pas être
utilisé pour lever ou déplacer
des utilisateurs sur des surfaces
inclinées.
A Installez l’utilisateur à l’aide de la poignée de
poussée
B Appuyez doucement sur les genoux de
l’utilisateur
C Inclinez le siège vers l’arrière
L’utilisateur doit être en face du
lève-personne lorsqu’on le soulève
d’une chaise ou l’y fait s’y asseoir.
Évitez les tapis épais, marches hautes, surfaces inégales ou autres obstacles susceptibles de bloquer
les roulettes. Le lève-personne peut devenir instable en cas de passage forcé sur de tels obstacles,
augmentant ainsi le risque de basculement.
98
Page 99
Accessories
Équipement facultatif et accessoires recommandés
pour le Molift Partner 255.
Suspensions
Le Molift Partner 255 peut être utilisé avec une
suspension à 4 points ou à 8 points.
Suspension en aluminium
4 points Medium, aluminium, 450 mm,
Art. n° : 1330060
4 points Large, aluminium, 550 mm,
Art. n° : 1330061
Molift Partner 255 / www.etac.com
ENNO DEFR ITES FI SVNLDA
Balance
La balance Molift est homologuée classe III. La
balance peut également calculer l’IMC (indice de
masse corporelle).
Balance Molift (sans suspension)
Art. n° : 1331002
Harnais
Etac propose une grande variété de harnais
convenant à divers types de transferts.
La gamme de harnais Molift RgoSling a été
conçue pour être associée à une suspension à
4 points (mais fonctionne également avec une
suspension à 2 points). La gamme de harnais Etac
EvoSling est destinée aux suspensions à 2 points.
Reportez-vous à la liste des combinaisons dans
le manuel d’utilisation pour savoir quels harnais
et suspensions associer. La gamme de harnais est
disponible en tailles XXS à XXL, en polyester ou
polyester maillé.
4 points XL, aluminium, 650 mm,
Art. n° : 1330062
8 points Large, aluminium, 1 430 mm,
Art. n° : 2140002
Civière
La civière Molift peut être utilisée avec tous les
Molift à suspension à 4 points
Compatible avec la civière cuillère MRI
(SWL 300 kg). Art. n° : 2150108
RgoSlings:
RgoSling Mediumback Padded (XS-XXL)
RgoSling Highback Padded (XS-XXL)
RgoSling Mediumback Net (XXS-XXL)
RgoSling Highback Net (XXS-XXL)
RgoSling Toilet Lowback (XXS-XXL)
RgoSling Toilet Highback (XXS-XXL)
RgoSling Ampu Mediumback (XXS-XXL)
RgoSling Ampu Highback (XXS-XXL)
RgoSling Ambulating Vest (XXS-XL)
RgoSling Comfort Highback (S-L)
Accessoires :
RgoSling Extension Loops
RgoSling Ambulating Vest Groin strap (XXS-XL)
99
Page 100
Molift Partner 255 / www.etac.com
Entretien
Nettoyage et désinfection
Nettoyez régulièrement. Nettoyez les surfaces
avec un chiffon humide et un détergent approprié
au pH neutre. N’utilisez pas de solvants ou de
liquides forts car ils pourraient endommager
les surfaces du lève-personne. Lorsqu’une
désinfection est nécessaire, utilisez de l’alcool
isopropylique. Évitez les produits de nettoyage
abrasifs. Retirez les cheveux et les poils de tapis
pouvant s’être coincés dans les roulettes et
assurez-vous que celles-ci tournent librement.
Nettoyez les contacts et la commande manuelle
avec de l’alcool isopropylique pour éliminer la
graisse et autres saletés. Vérifiez l’arrêt d’urgence
et l’abaissement d’urgence après le nettoyage. Le
lève-personne ne doit pas être exposé à de l’eau
courante.
Assurez-vous de ne pas endommager ou ôter les étiquettes lors
du nettoyage.
Reconditionnement
Suivez la procédure de nettoyage et de montage,
réalisez l’inspection périodique et utilisez la liste de
vérification post-montage pour reconditionner le
lève-personne.
Recyclage
Reportez-vous aux instructions de recyclage
pour savoir comment mettre le produit au rebut
correctement. Celles-ci sont disponibles sur www.
etac.com.
Pièces détachées
Une liste de pièces détachées est disponible sur
demande.
Inspection périodique
Champ de l’inspection périodique
L’inspection périodique est un examen visuel (en
particulier de la structure de soutien de la charge
du lève-personne et du mécanisme de levage avec
ses fixations, freins, commandes, dispositifs de
sécurité et dispositifs de soutien des personnes)
conforme au rapport d’inspection périodique du
Molift Partner 255. Celui-ci est disponible sur
www.etac.com.
En cas de danger pour la sécurité,
le lève-personne doit être immédiatement mis hors service et marqué
clairement comme tel. Il ne doit
plus être utilisé tant qu’il n’a pas
été réparé.
L’inspection périodique doit être réalisée une
fois par an ou plus fréquemment si les exigences
locales le requièrent. L’inspection doit être réalisée
par du personnel d’entretien autorisé par Etac.
Contactez Etac à l’adresse [email protected] pour
la formation et l’autorisation ou la recommandation d’un partenaire d’entretien agréé.
Lors d’une inspection périodique, l’inspecteur doit
remplir le rapport d’inspection du Molift Partner
255. Les rapports doivent être conservés par la/les
personne(s) responsable(s) de l’entretien du lève-
personne. Si l’inspection révèle des défauts et des
dommages, le propriétaire doit en être informé.
Une fois l’inspection périodique effectuée,
l’inspecteur doit apposer sur l’étiquette de contrôle
du lève-personne un autocollant spécifiant la date
à laquelle l’inspection périodique a été réalisée,
ainsi qu’une étiquette (avec un identifiant à 6
chiffres émanant d’Etac ou d’un distributeur de
la marque) précisant le nom de la personne ayant
effectué le contrôle périodique. L’étiquette de contrôle se trouve à droite du support de batterie et
vous indique ainsi quand procéder à la prochaine
inspection.
Indiquez sur
CONTROL
12 Month
l’étiquette le
mois et l’année
d’inspection.
