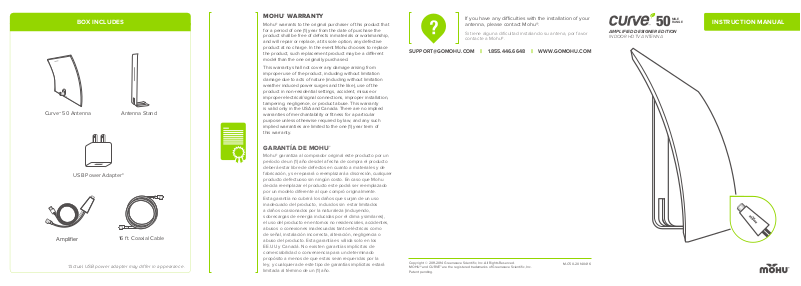

Mohu Curve 50 User Manual

BOX INCLUDES

Curve™ 50 Antenna Antenna Stand

USB Power Adapter*

Amplifier

*Actual USB power adapter may differ in appearance.

16 ft. Coaxial Cable

®

WARRANTY

MOHU

Mohu® warrants to the original purchaser of this product that
for a period of one (1) year from the date of purchase the
product shall be free of defects in materials or workmanship,
and will repair or replace, at its sole option, any defective
product at no charge. In the event Mohu chooses to replace
the product, such replacement product may be a dierent
model than the one originally purchased.

This warranty shall not cover any damage arising from
improper use of the product, including without limitation
damage due to acts of nature (including without limitation
weather induced power surges and the like), use of the
product in non-residential settings, accident, misuse or
improper electrical/signal connections, improper installation,
tampering, negligence, or product abuse. This warranty
is valid only in the USA and Canada. There are no implied
warranties of merchantability or fitness for a particular
purpose unless otherwise required by law, and any such
implied warranties are limited to the one (1) year term of
this warranty.

GARANTÍA DE MOHU

Mohu® garantiza al comprador original este producto por un
período de un (1) año desde la fecha de compra el producto
deberá estar libre de defectos en cuanto a materiales y de
fabricación, y se reparará o reemplazará a discreción, cualquier
producto defectuoso sin ningún costo. En caso que Mohu
decida reemplazar el producto este podrá ser reemplazado
por un modelo diferente al que compró originalmente.

Esta garantía no cubrirá los daños que surjan de un uso
inadecuado del producto, incluidos sin estar limitados
a daños ocasionados por la naturaleza (incluyendo,
sobrecargas de energía inducidas por el clima y similares),
el uso del producto en entornos no residenciales, accidentes,
abusos o conexiones inadecuadas tanto eléctricas como
de señal, instalación incorrecta, alteración, negligencia o
abuso del producto. Esta garantía es válida solo en los
EE.UU y Canadá. No existen garantías implícitas de
comerciabilidad o conveniencia para un determinado
propósito a menos de que estas sean requeridas por la
ley, y cualquiera de este tipo de garantías implícitas estará
limitada al término de un (1) año.

®

If you have any diculties with the installation of your
antenna, please contact Mohu

Si tiene alguna dificultad instalando su antena, por favor
contacte a Mohu®.

®

.

[e-mail] || 1.855.446.6648 || WWW.GOMOHU.COM

Copyright © 2011-2014 Greenwave Scientific, Inc. All Rights Reserved.
MOHU® and CURVE™ are the registered trademarks of Greenwave Scientific, Inc.
Patent pending.

M-C50-20140416

MILE
RANGE

50

AMPLIFIED DESIGNER EDITION

INDOOR HDTV ANTENNA

™

INSTRUCTION MANUAL

INSTRUCTIONS

Attach the coaxial cable to the antenna
by connecting either end of the coaxial
cable into the connector on the back of
the antenna.

Junte el cable coaxial a la antena
conectando cualquier fin del cable
coaxial en el conector que se encuentra
en la parte trasera de la antena.

FIRST, insert the top of the antenna
stand into the single slot at the top of

FIRST

the antenna, THEN insert the bottom
of the stand into the double slots at
the bottom of the antenna.

PRIMERO, inserte la parte superior de la
base de la antena en una ranura sencilla
en la parte superior de la antena, EN
SEGUIDA inserte la parte inferior de la
base en las ranuras dobles en la parte

THEN

inferior de la antena.

Attach the other end of the coaxial cable to the connector
located on the amplifier as shown in the chart to the right.

Conecte el otro fin del cable coaxial al conector situado en
el amplificador, como se muestra.

Connect the coaxial cable attached to the amplifier to the
ANT/IN connector on the back of the TV.

Conecte el cable coaxial que se encuentra fijado al amplificador
al conector ANT/IN en la parte trasera de su televisor.

The amplifier must be powered in order
to function. Plug the amplifier’s USB
cable into an open USB port on the back
of the TV. If your TV does not have a
USB port, use the included power adapter
to power the amplifier via any standard
120V wall outlet.

El amplificador debe estar encendido
para poder funcionar. Conecte el cable
USB del amplificador a un puerto USB
disponible en la parte trasera de su

3

televisor. Si su televisor no dispone de
un puerto USB, utilice el adaptador de
corriente incluido para encender el
amplificador a través de cualquier
toma de corriente estándar de 120V.

5

POWER OPTIONS:

a. Wall Outlet

OR

b. TV’s USB Port

Back of TV

ANT/IN

Curve® 50

Antenna

Coaxial

Cable

Amplifier

Coaxial

Cable

(attached)

4

In the TV’s setup menu, set the
tuner mode to “Antenna” or “Air”.
Refer to the TV manual for
detailed instructions.

En el menú del ajuste de su
televisor, ponga el modo de
sintonización a “Antena” o “Aire”.
Consulte el manual de su televisor
para instrucciones más detalladas.

In the TV’s setup menu, set TV
to “scan” for channels. This
may be listed as auto-program,

auto-scan, channel search or
channel scan. Refer to the TV

manual for detailed instructions.

En el menú del ajuste de su
televisor, ponga su televisor a
“escanear” por canales. Esto
puede estar listado como
auto-programación, auto-escaneo,
búsqueda de canal, o escaneo
de canal. Consulte el manual de
su televisor para instrucciones
más detalladas.

Tuner Mode

Antenna

Channel Search

Scanning For Channels

If reception is sporadic, try moving the antenna to another
location and rescanning the TV. Placing the antenna higher
or close to / in a window may result in better reception. You
must rescan whenever you move the antenna.

Si su recepción es esporádica, intente mover la antena a otro
sitio y escanee de nuevo su televisor. Colocando su antena en
un punto más alto o cerca de/en una ventana lo anterior podrá
resultar en una mejor recepción. Deberá escanear de nuevo
cada vez que mueva su antena.

NOTE: You must use the separate coaxial cable (provided)
between the antenna and the amplifier. You cannot attach the
male connector on the amplifier’s coaxial cable to the antenna
or the antenna and amplifier will not work.

NOTA: Debe utilizar el cable coaxial separado (provisto) entre la
antena y el amplificador. Usted no puede juntar el conector macho
en el cable coaxial del amplificador a la antena ya que ni la antena,
ni el amplificador funcionarán.
