Системные конвекторы
WSK 180 | WSK 260 | WSK 320 | WSK 410 | WSKP 180 | WSKP 260 | WSKP 320 | WSKP 410
ПАСПОРТ. РУКОВОДСТВО ПО МОНТАЖУ
ООО Системные конвекторы
Россия 141351, Московская обл.
Сергиево-Посадский р-он,
д. Жучки, д. 2-Ж
тел. 8 800 222 72 33
Веб-сайт: www.mohlenhoff.pro
Page 2
Содержание
Указания по технике безопасности и символы .................................................3
Предупреждающие указания ...................................................................................................3
Символы .............................................................................................................................................3
Комплект поставки .................................................................................................3
Информация о продукте .......................................................................................4
Описание изделия .........................................................................................................................4
Использование по назначению ..............................................................................................4
Области применения ...................................................................................................................4
Рабочая среда ..................................................................................................................................4
Технические характеристики ...................................................................................................5
Заводская табличка ......................................................................................................................5
Условия .....................................................................................................................6
Специальные знания ....................................................................................................................6
Место монтажа ................................................................................................................................6
Принцип действия ..................................................................................................6
WSK/WSKP в режиме отопления .............................................................................................6
Монтаж .....................................................................................................................7
Подготовка к монтажу .................................................................................................................7
Регулирование по высоте .........................................................................................................7
Свободное перемещение/ восприятие нагрузки людей ............................................7
Обзор устройства WSK ................................................................................................................8
Обзор устройства WSKP ..............................................................................................................9
Монтаж с внешними юстировочными ножками .........................................................10
Монтаж с внутренними юстировочными ножками ................................................... 10
Расширение системы ................................................................................................................11
Выравнивание .............................................................................................................................. 12
Монтажная крышка ...................................................................................................................12
Гидравлическое подключение ............................................................................................. 13
Схема подключения ...................................................................................................................13
Термическое регулирование ................................................................................................14
Ввод в эксплуатацию ........................................................................................... 14
Условия ввода в эксплуатацию ............................................................................................. 14
Обслуживание/ эксплуатация ............................................................................................... 14
Информация о стадии планирования ............................................................................... 15
Ремонт ................................................................................................................... 16
Техническое обслуживание/ чистка .................................................................................. 15
Хранение руководства ............................................................................................................. 17
Контакт .................................................................................................................. 17
Адрес ................................................................................................................................................ 17
Отдел технического обслуживания .................................................................................... 17
Комплектующие................................................................................................... 18
Регулировочная техника 24 В/ 230 В c ЖК-дисплеем .................................................18
Термоэлектрический сервопривод ....................................................................................18
Дистанционный термостат ..................................................................................................... 19
Ручная регулировка .................................................................................................................. 19
Присоединительная арматура ............................................................................................. 19
Декоративная решетка ............................................................................................................19
Юстировочные ножки ..............................................................................................................19
Справочная информация ................................................................................... 20
Табл.1 Номинальный тепловой поток ..............................................................................20
Табл.2 Масса конвекторов WSK/WSKP без упаковки ................................................. 21
2
Page 3
Указания по технике безопасности
и символы
Комплект поставки
Предупреждающие указания
Предупреждение!
Опасность поражения электрическим током!
При несоблюдении возможны тяжкие телесные
повреждения или летальный исход.
Предупреждение!
Опасность для жизни и здоровья!
При несоблюдении возможны тяжкие телесные
повреждения или летальный исход.
Осторожно!
Горячая поверхность!
При несоблюдении возможны тяжкие телесные повреждения.
Внимание!
Возможны повреждения устройства!
При несоблюдении возможны непоправимые
повреждения устройства.
Совет
Важная/ полезная
информация.

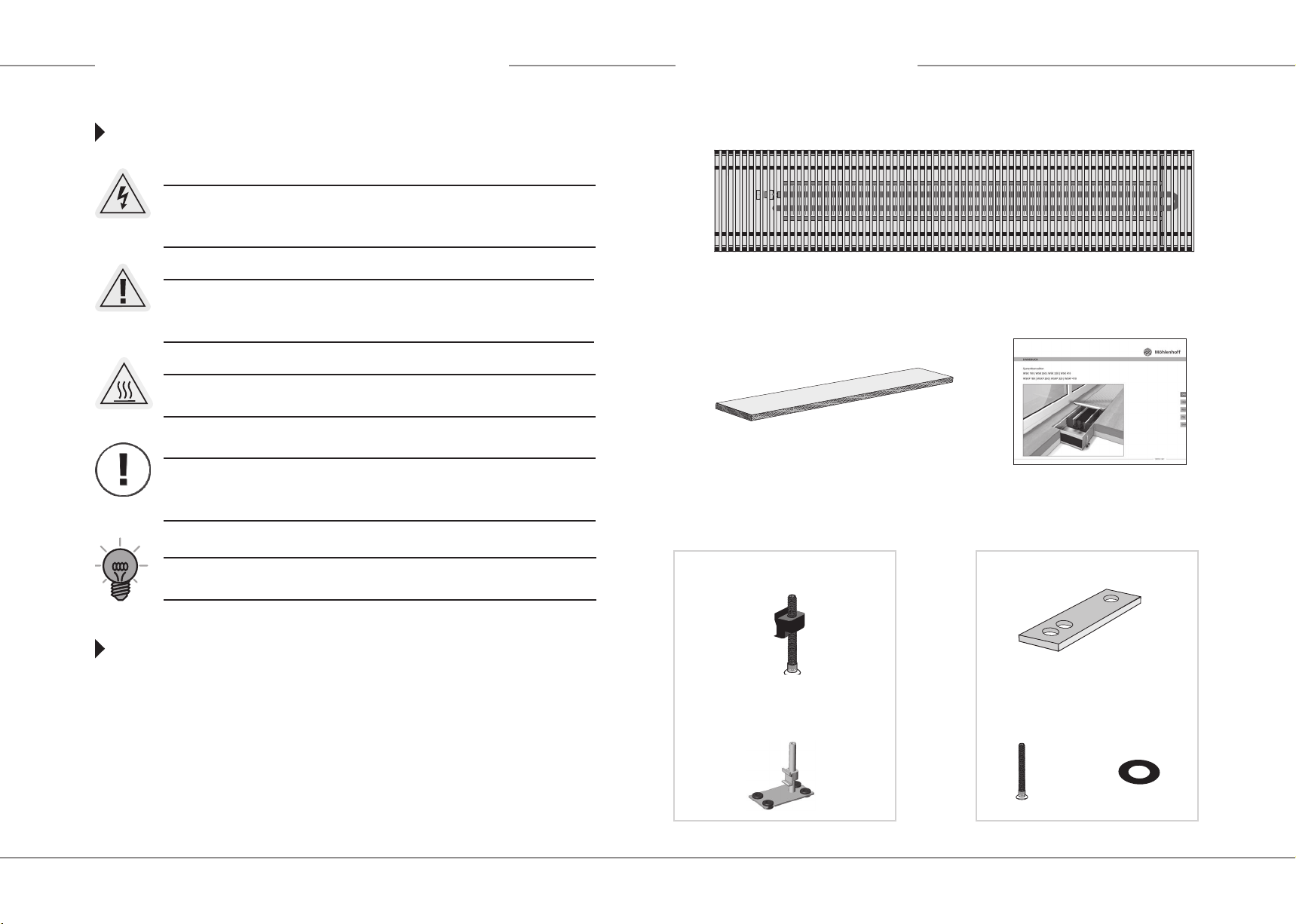

1 x системный конвектор
1 x монтажная крышка 1 x руководство
1 x Набор наружных
юстировочных ножек JBA 8.80 - set
4 x JBA 8.80 без фиксатора
1 x Набор внутренних юстировочных
ножек JBI 8.80 - set (под заказ)
2 x траверсы
Символы
В руководстве используются следующие символы. Они показывают
9 моменты, которые следует обязательно соблюдать
; недопустимые моменты
� необходимость действия.
2 x JBA 8.80 с фиксатором
3
или
4 x JBI 8.80
2 x втулки под
головку
винта
Page 4
Информация о продукте
Описание изделия
Системные конвекторы серии WSK или серии WSKP с помощью высококачественных теплообменников подают нагретый воздух, что обеспечивает комфортную
температуру в помещении.
Технически четко выверенная и элегантно оформленная декоративная рулонная
решетка или декоративная линейная решетка (заказывается отдельно) придает
системному конвектору необходимую завершенность.
Использование по назначению
Системные конвекторы Möhlenhoff с присоединением горячей воды (WSK) и системные конвекторы с присоединением горячей воды Power (WSKP) предназначены исключительно
9 для насосных систем отопления в закрытых помещениях там, где необходимо
восполнить дефицит тепла
9 в качестве системы общего отопления.
Любое другое использование считается использованием не по назначению, при
котором гарантия производителя аннулируется.
Для разводки системы отопления обычно используют защищенные от наружной
коррозии стальные или медные трубопроводы. Применяются также трубопроводы из стойких полимеров, например, из полипропиленовых комбинированных
труб со стабилизирующей алюминиевой оболочкой или из полиэтиленовых металлополимерных труб. Разводящие теплопроводы должны быть теплоизолированными.
Самовольная модификация и переоборудование по соображениям безопасности
категорически запрещены. За повреждения, возникшие в результате использования не оригинальных запасных частей и самовольных модификаций и переоборудования устройства производитель ответственности не несет.
Области применения

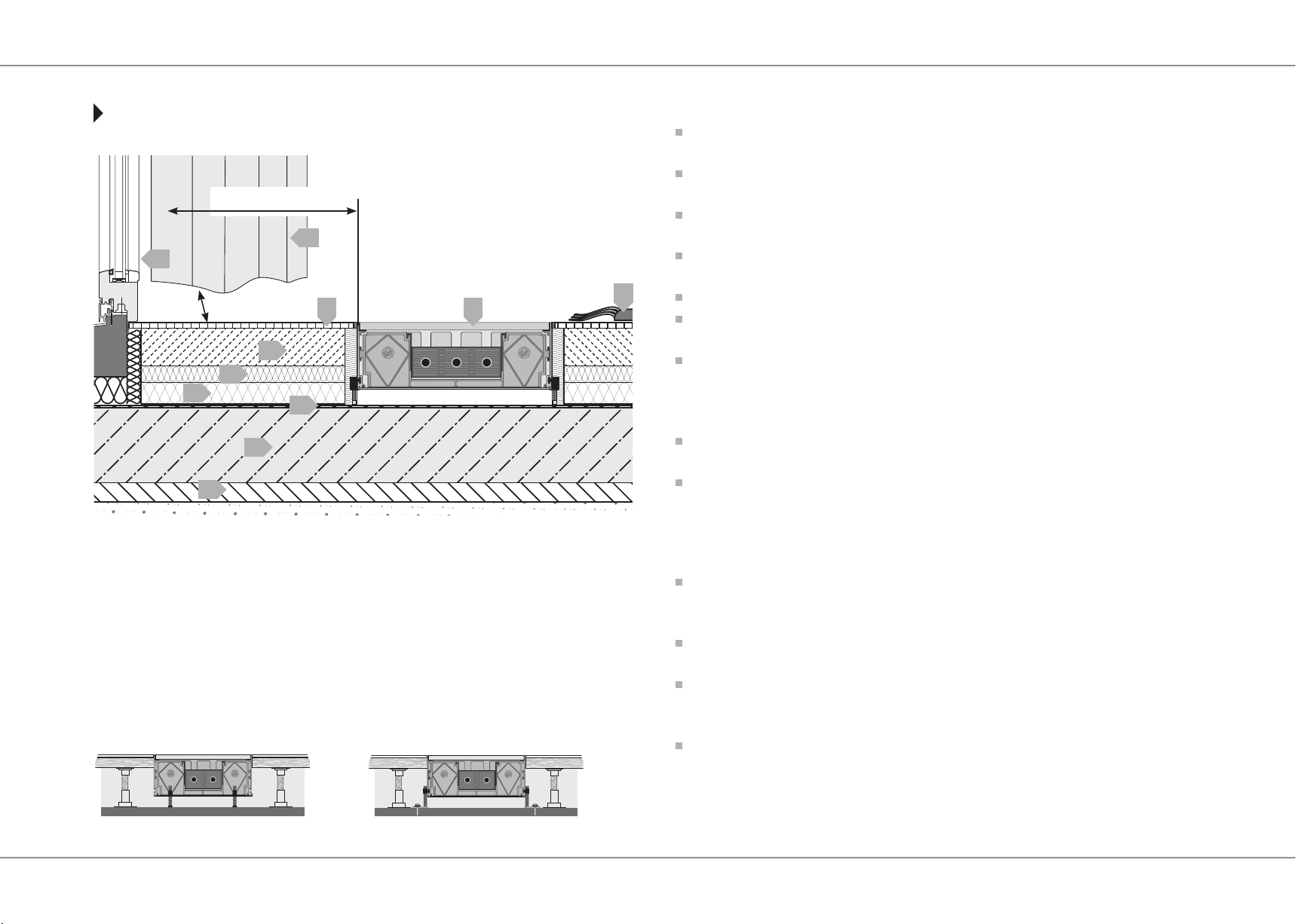

Системные конвекторы для монтажа в конструкции пола (высота стяжки) могут
использоваться, в зависимости от выбранной температуры линии подачи, для
экранирования холодного воздуха перед большими застекленными поверхностями или в качестве системы общего отопления.
Области применения (пример):
9 Частное жилье
9 Зимние сады
9 Рестораны
9 Фойе, вестибюли
9 Торговые помещения
9 Выставочные залы
9 Офисные и административные здания
Недопустимо использование в:
; помещениях с сильно запыленным и агрессивным воздухом
Рабочая среда
9 В качестве рабочей среды можно использовать воду в соответствии с VDI 2035
или смесь воды и гликоля (макс. 30%).
9 Качество теплоносителя (горячей воды) должно соответствовать требованиям,
изложенным в п.4.8 «Правил технической эксплуатации электрических станций
и сетей РФ»
Чтобы избежать замерзания воды в конвекторах, что может привести к нарушению целостности теплообменника, появлению трещин в теплообменнике и разрушению мест соединений, не допускается обдув конвектора струями воздуха с
отрицательной температурой (например: при постоянно открытой створке окна
или двери)
При несоблюдении инструкций по технике безопасности, неквалифицированном
обращении, использовании не по назначению ответственность производителя исключена.
Совет
В зависимости от системы отопления использование гликоля
приводит к потере мощности.
4
Page 5
Информация о продукте
Технические характеристики Заводская табличка
Системный конвектор WSK
Системный конвектор
Ширина 180мм/ 260мм / 320мм / 410мм
Высота 90мм / 110мм / 140мм / 190мм
Длина 1000 – 5000мм
Регулируемая высота
Патрубок горячей воды Евроконус 3/4“
Рабочая температура макс. 105°C
Рабочее давление 1000 кПа (10 бар); опционально макс. 1600 кПа (16 бар)
Номинальный тепловой поток см. Табл. 1 Номинальный тепловой поток стр. 20
10 - 45 мм (внешние юстировочные ножки)
13 - 70 мм (внутренние юстировочные ножки)
Системный конвектор WSKP
Системный конвектор
Ширина 180мм / 260мм / 320мм / 410мм
Высота 140мм / 190мм
Длина 1000 – 5000мм
Регулируемая высота
Патрубок горячей воды Евроконус 3/4“
Рабочая температура макс. 105°C
Рабочее давление 1000 кПа (10 бар); опционально макс. 1600 кПа (16 бар)
Номинальный тепловой поток см. Табл. 1 Номинальный тепловой поток стр. 20
10 - 45 мм (внешние юстировочные ножки)
13 - 70 мм (внутренние юстировочные ножки)

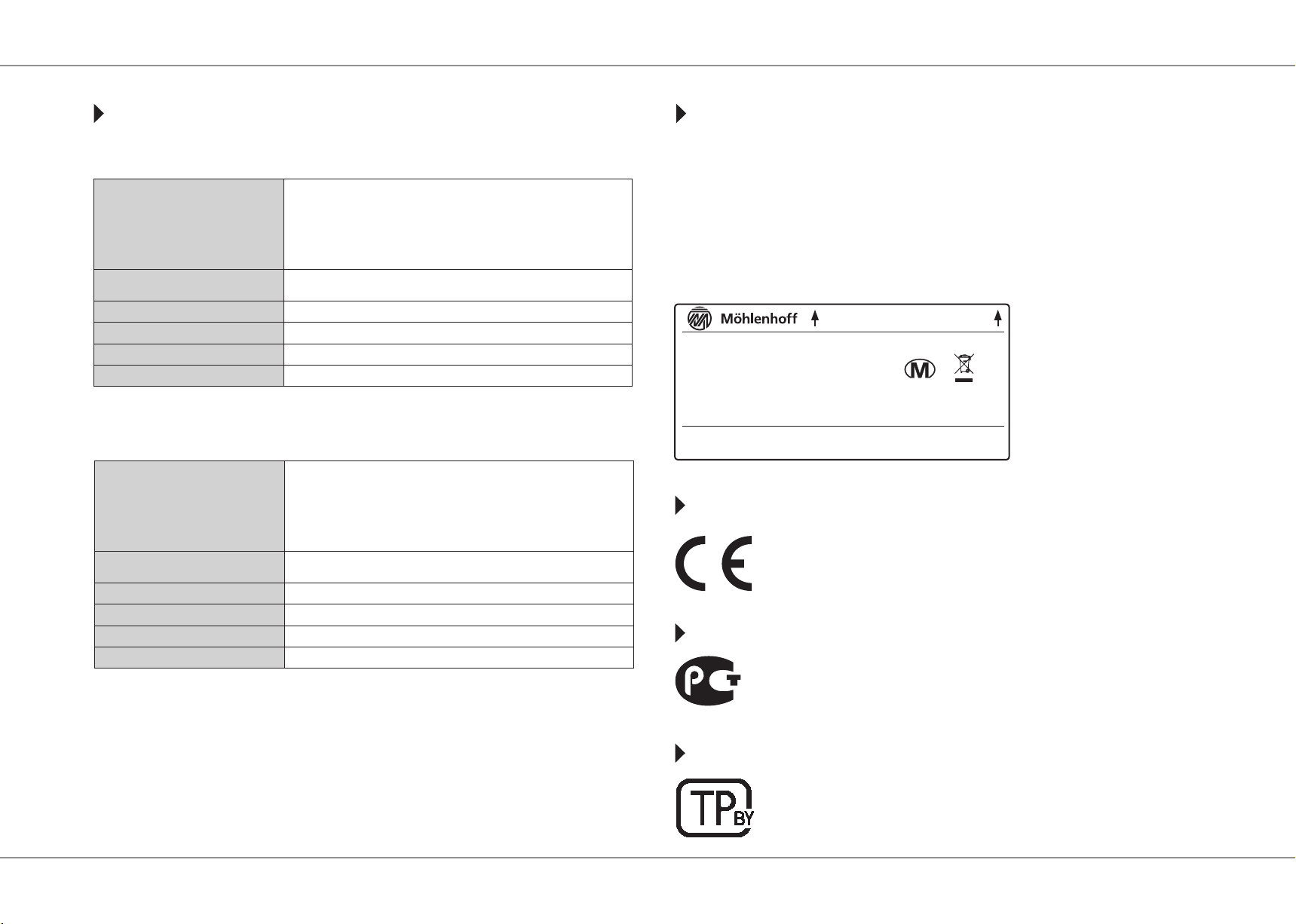

Заводская табличка находится в отсеке для подключения системного конвектора. Если установка осуществляется по монтажной схеме, указание «Позиция»
(Поз.:) – это монтажная позиция системного конвектора.
При вопросах по системному конвектору указывайте следующие данные:
� Номер заказа (заказ)
� Номер позиции (поз.)
Сторона окна - Window side
Тип: WSK 320-110-2000
114698
WSK
Заказ: Поз.:
Номер заказа:
Möhlenhoff GmbH - Museumstr. 54a - 38229 Salzgitter - Germany
Пример заводской таблички
Знак соответствия нормам ЕС
Знак соответствия нормам РФ
АГ16
Знак соответствия нормам РБ
5
Page 6
Условия
Принцип действия
Специальные знания
Установку этого устройства могут осуществлять только специализированные
предприятия, предоставляющие гарантию на квалифицированную установку и
первичный ввод в эксплуатацию.
При установке следует соблюдать самые актуальные версии действующих директив и предписаний.
Электро-монтажные работы проводятся в соответствии с действующими положениями VDE (Союз немецких электротехников), а также предписаниями местного
предприятия энергоснабжения. Настоящее руководство предполагает наличие
специальных знаний, аттестованных посредством соответствующих дипломов государственного образца по одной из следующих специальностей:
9 Специалист по установке электрооборудования/инженер-электронщик
9 Специалист по установке сантехнического, нагревательного и вентиляционно-
го оборудования
При создании этой инструкции мы руководствовались уровнем знаний, который
соответствует квалификации специалистов профессиональных направлений.
Основные сведения из этих областей по этой причине не приводятся отдельно.
Место монтажа
WSK/WSKP в режиме отопления
Системные конвекторы WSK и WSKP имеют одинаковый принцип действия.
Далее он описывается на примере системного конвектора WSK.
Теплый воздух
Холодный воздух
1
3
2
Внимание!
Возможны повреждения устройства!
При использовании конвекторов на участках с асфальтовой стяжкой заказчик обязан предусмотреть специальные мероприятия, так как максимальный нагрев деталей конвекторов типоряда WSK/WSKP не должен превышать 120°C.
Конвекторы Möhlenhoff типоряда WSK/WSKP предусмотрены исключительно для
горизонтального монтажа в конструкции пола. Конвекторы Möhlenhoff типоряда WSK/WSKP можно встраивать в конструкцию как монолитного, так и двойного
пола, а также в полый пол.

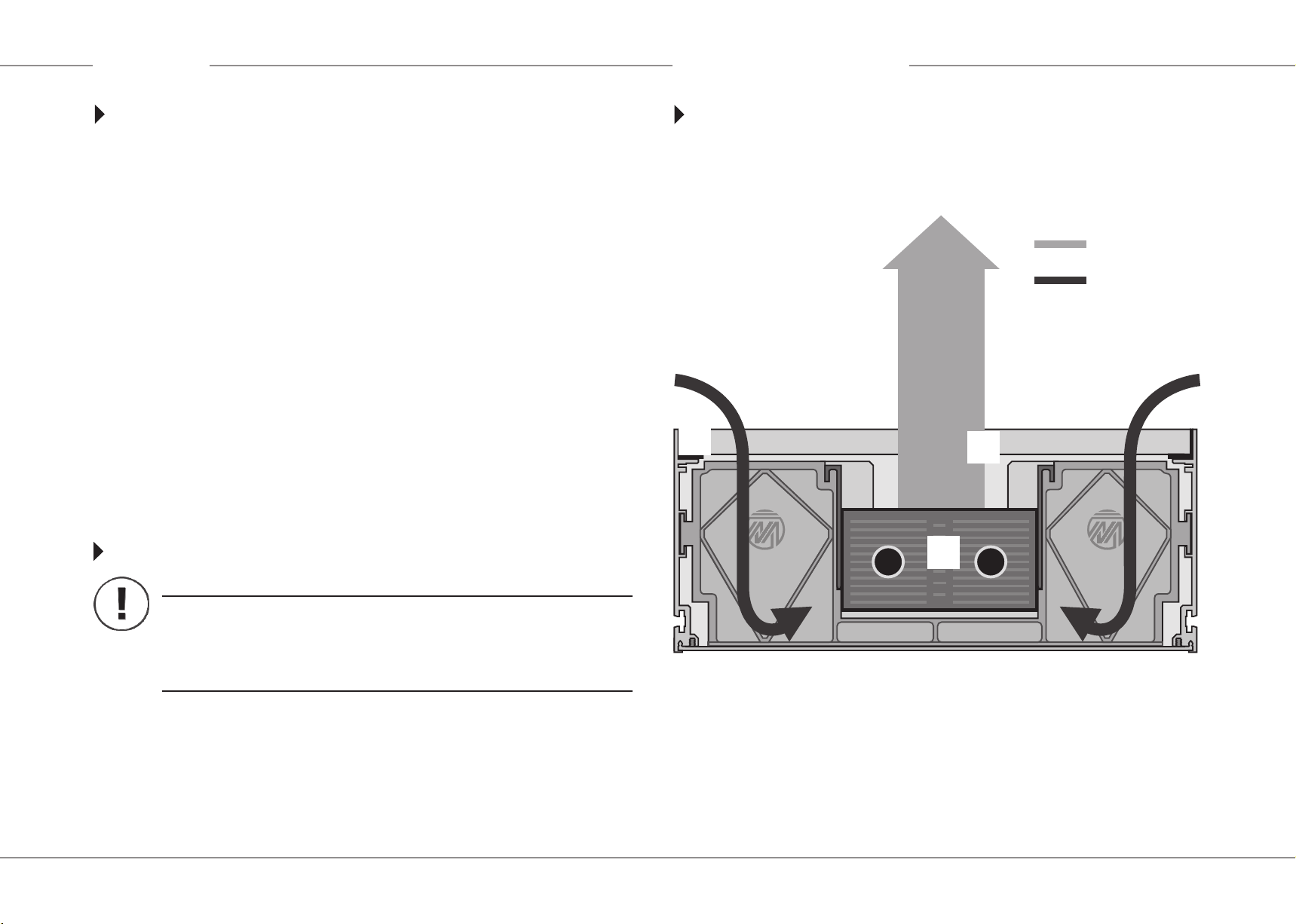

Принцип действия на примере WSK 260
Системные конвекторы WSK и WSKP работают по принципу естественной конвекции:
1. Охлажденный воздух («сползание» холодного воздуха) сползает в системный
конвектор.
2. Там он нагревается нагревательным элементом.
3. Поднимающийся вверх нагретый воздух образует перед фасадом окна тепловую стену (экранирование холодного воздуха) и нагревает помещение.
6
Page 7
Монтаж
Подготовка к монтажу
� Снимите упаковку с WSK/WSKP так, чтобы не повредить при этом сам прибор.
� Снимите монтажную крышку с лотка конвектора.
� В отсеке для подключения под монтажной крышкой находятся принадлежно-
сти (в соответствии с объемом поставки).
� Окончательно удалять монтажную крышку следует только после полного за-
вершения строительных работ.
Регулирование по высоте
Внимание!
Возможны повреждения устройства!
Количество юстировочных ножек из комплекта поставки рассчитано
только для нивелировки. Для обеспечения свободного перемещения
по всей площади под конвектор WSK/WSKP подкладывается прочный
на сжатие заполнитель или тепло- и звукоизоляционный материал/
увеличивается количество юстировочных ножек (см. «Свободное перемещение/восприятие нагрузки людей»)!

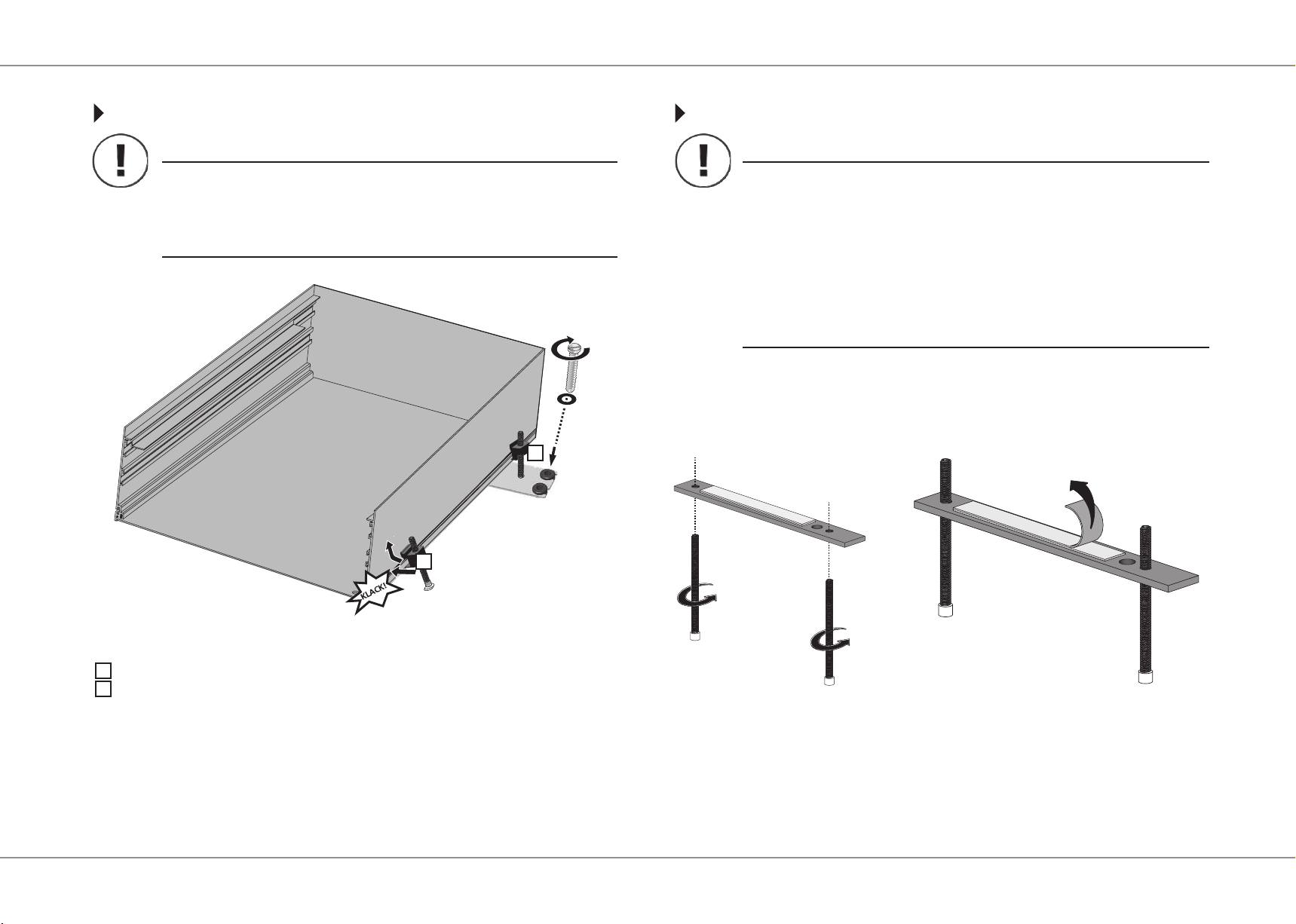

Для регулирования по высоте и нивелировки используются юстировочные ножки.
В зависимости от исполнения они пригодны для внешнего или внутреннего монтажа. При монтаже с внутренними юстировочными ножками JBI дополнительно
требуется траверса. В комплект поставки на WSK/WSKP входит всего шесть внешних юстировочных ножек JBA (стандартная поставка) или две траверсы и четыре
внутренние юстировочные ножки:
•ВнешниеножкиJBA8.80
•ВнутренниеножкиJBI8.80
•Внешниеножки
с фиксатором JBA 8.80
•Траверса

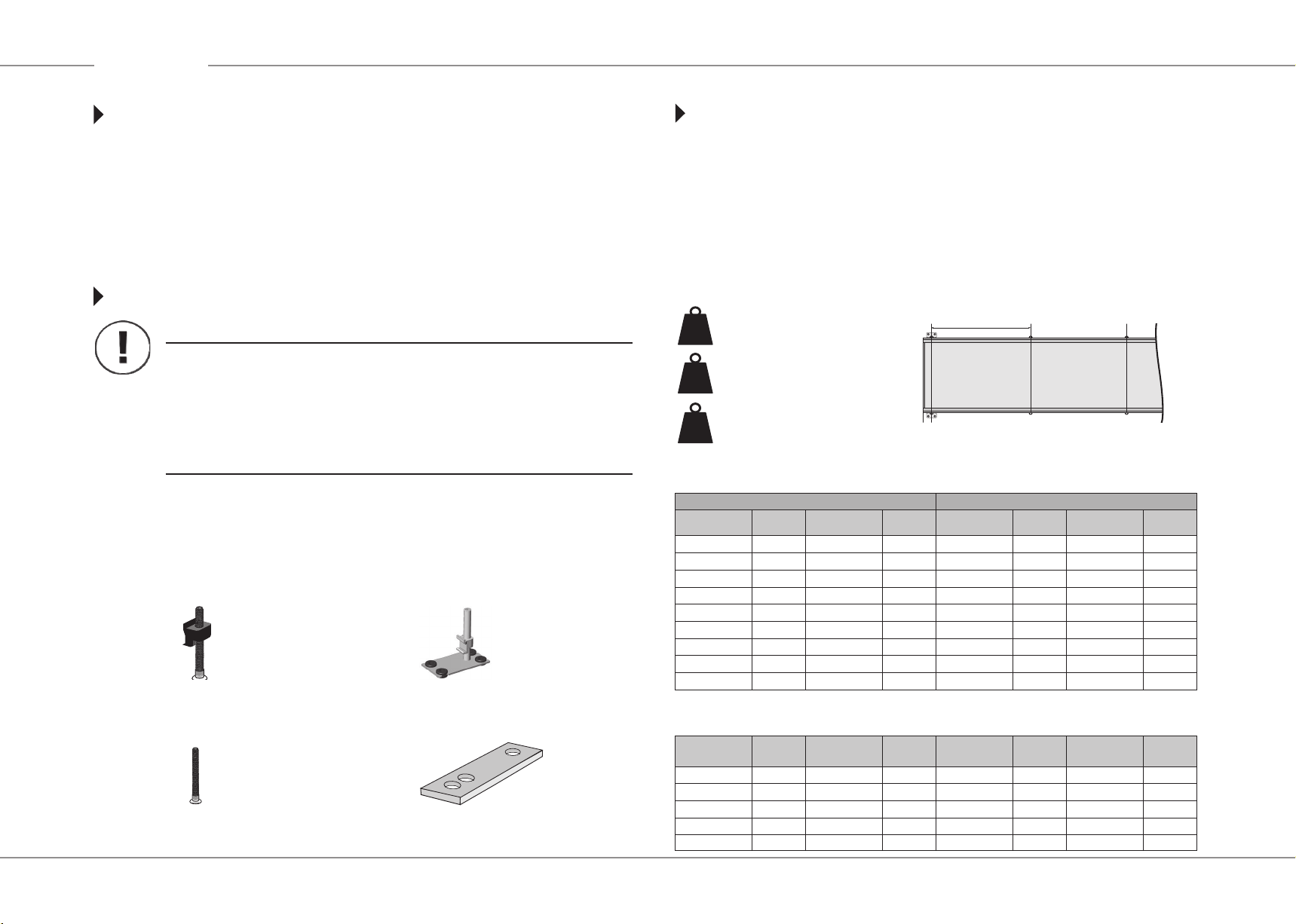

Свободное перемещение/ восприятие нагрузки людей
Количество юстировочных ножек из комплекта поставки рассчитано только
для нивелировки. Для свободного перемещения/ восприятия нагрузки людей
без подкладки по всей площади действуют следующие нормы:
9 с JBA: рассчитан на свободное перемещение/ восприятие нагрузки людей
до 130 кг/м, если расстояние A составляет макс. 500 мм.
9 с JBA: рассчитан на свободное перемещение/ восприятие нагрузки людей
до 180 кг/м, если расстояние A составляет макс. 400 мм.
9 с JBI: рассчитан на свободное перемещение/ восприятие нагрузки людей
до 205 кг/м, если расстояние A составляет макс. 1180 мм.
кг
JBA: A = 500 мм
130
кг
JBA: A = 400 мм
180
кг
JBI: A = 1180 мм
205
Вид сверху
Количество требуемых внешних юстировочных ножек для соответствующей
длины конвектора см. в следующих таблицах.
Нагрузка до 130 кг/м Нагрузка до 180 кг/м
Длина
конвектора
1000 мм 6 3250 мм 16 1000 мм 8 3250 мм 20
1250 мм 8 3500 мм 16 1250 мм 10 3500 мм 20
1500 мм 8 3750 мм 18 1500 мм 10 3750 мм 22
1750 мм 10 4000 мм 18 1750 мм 12 4000 мм 22
2000 мм 10 4250 мм 20 2000 мм 12 4250 мм 24
2250 мм 12 4500 мм 20 2250 мм 16 4500 мм 26
2500 мм 12 4750 мм 22 2500 мм 16 4750 мм 26
2750 мм 14 5000 мм 22 2750 мм 16 5000 мм 28
3000 мм 14 3000 мм 18
Шт.
Длина
конвектора
Шт.
Количество требуемых траверс и внутренних юстировочных ножек для соответствующей длины конвектора см. в следующей таблице.
Длина
конвектора
1000 мм 2 2250 мм 3 3500 мм 4 4750 мм 5
1250 мм 2 2500 мм 4 3750 мм 5 5000 мм 6
1500 мм 3 2750 мм 4 4000 мм 5
1750 мм 3 3000 мм 4 4250 мм 5
2000 мм 3 3250 мм 4 4500 мм 5
Шт.
Длина
конвектора
Шт.
A
Длина
конвектора
Длина
конвектора
Шт.
Шт.
Длина
конвектора
Длина
конвектора
Шт.
Шт.
7
Page 8
Монтаж

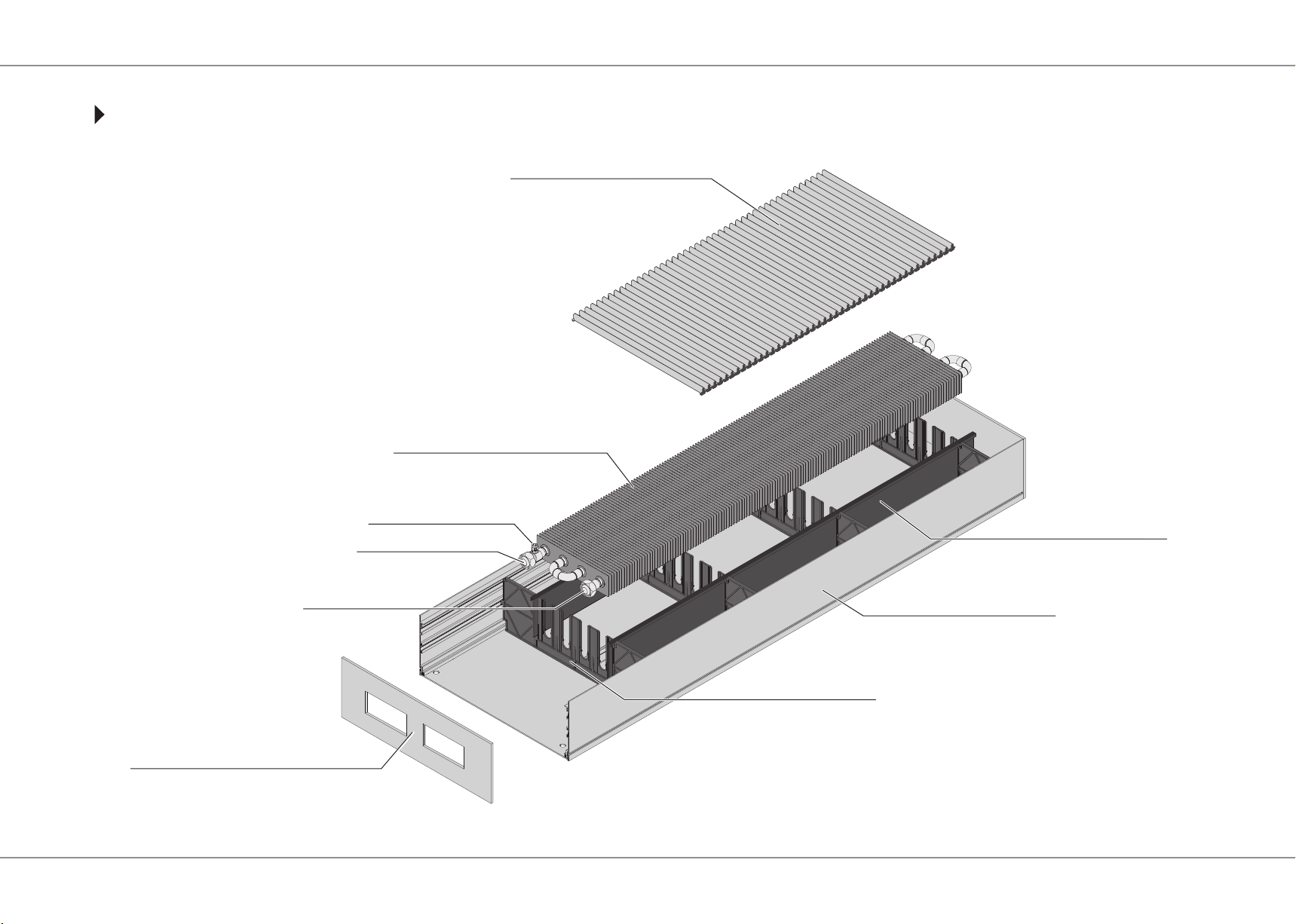

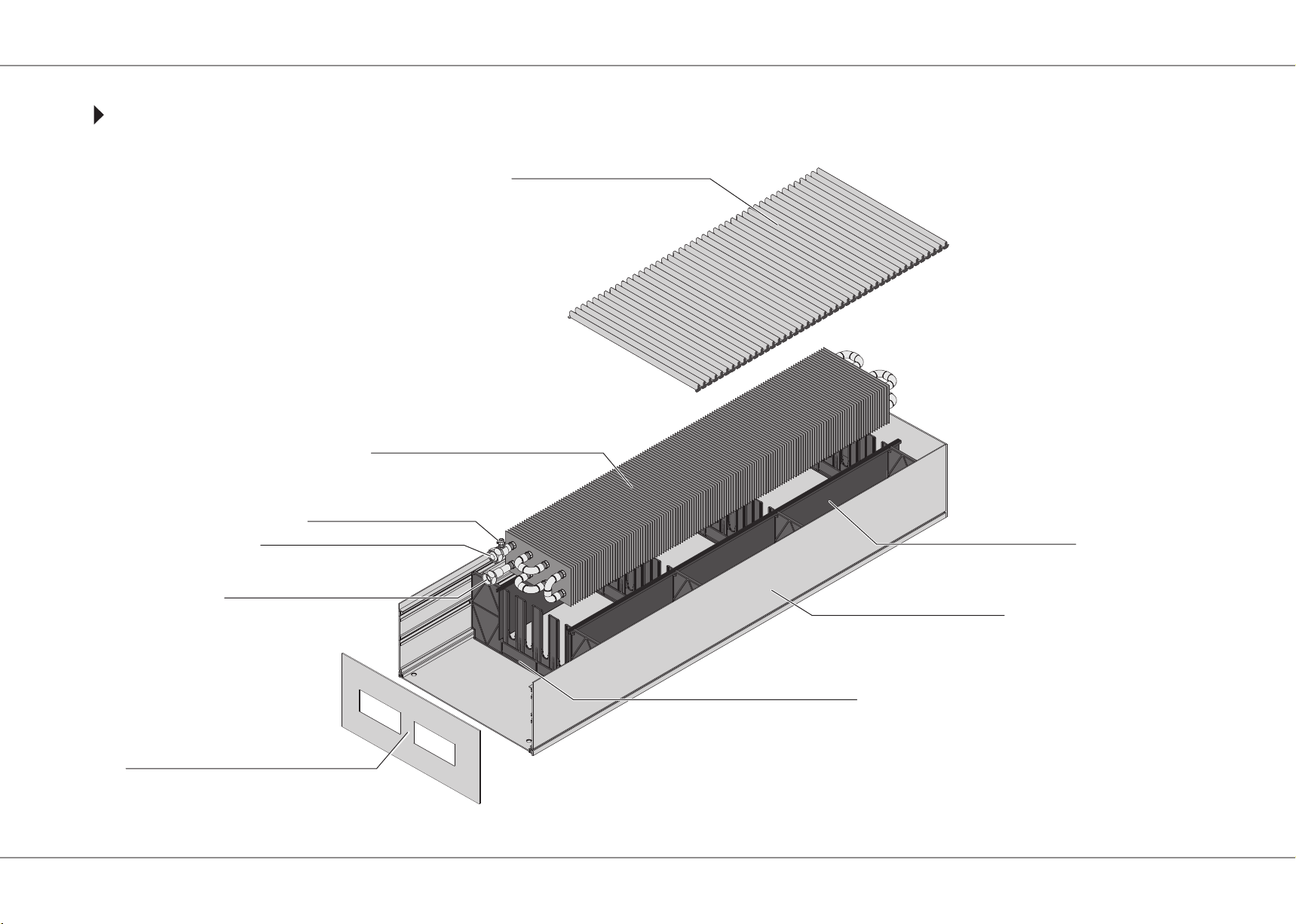

Обзор устройства WSK
Декоративная решетка
(не входит в комплект поставки)
Высокомощный теплообменник
Торцевая пластина
Воздухоотводчик
Обратная линия
Линия подачи
Запатентованная
система воздуховода
Системный лоток конвектора
Системная перегородка
8
Page 9
Монтаж
Обзор устройства WSKP
Декоративная решетка
(не входит в комплект поставки)
Высокомощный теплообменник
Обратная линия
Торцевая пластина
Воздухоотводчик
Линия подачи
Запатентованная
система воздуховода
Системный лоток
конвектора
Системная перегородка
9
Page 10
Монтаж
Монтаж с внешними юстировочными ножками Монтаж с внутренними юстировочными ножками
Внимание!
Возможны повреждения устройства
Во избежание всплытия корпуса конвектора WSK/WSKP при монтаже в
конструкции монолитного и наливного пола мы рекомендуем крепить
устройство юстировочными ножками с фиксатором не менее чем в
двух предусмотренных точках на несущем полу.
*
1
2
Внимание!
Возможны повреждения устройства
Во избежание всплытия корпуса системного конвектора при монтаже
в конструкции монолитного и наливного пола мы рекомендуем
крепить устройство в двух предусмотренных точках на несущем полу.
Количество юстировочных ножек из комплекта поставки рассчитано
только для нивелировки. Для обеспечения свободного перемещения/
восприятия нагрузки людей следует увеличить количество юстировочных ножек или подложить по всей площади WSK/WSKP подкладку
(см. также „Свободное перемещение/ восприятие нагрузки людей“).
При монтаже с внутренними юстировочными ножками на нижнюю сторону системного конвектора дополнительно монтируется траверса. При этом возникающие нагрузочные усилия распределяются по всему системному конвектору.
Вид снизу и вид сбоку
Внешние юстировочные ножки с фиксатором: прикручивание
1
Внешние юстировочные ножки с ножкой: защелкивание в профиле лотка
2
Смонтировать внутренние
юстировочные ножки
Снять защитную пленку
� Вставить юстировочные ножки в траверсу и вкрутить настолько, чтобы они
слегка выступали с другой стороны.
� Снять защитную пленку клейкой ленты. Чтобы клейкая лента хорошо при-
клеилась, следить за тем, чтобы на поверхности склеивания не было пыли и
смазки.
10
Page 11
Монтаж
Расширение системы
Монтаж траверсы
� Установить траверсу в соответствующее место и хорошо прижать ее. Сле-
дить за тем, чтобы она заподлицо прилегала к днищу между кромками боковин.
Фиксация системного конвектора, вид сбоку Фиксация системного конвектора, вид
спереди
�Шестигранным ключом (4 мм) выровнять системный конвектор до равно-
мерной высоты (см. главу «Выравнивание»).
� Зафиксировать системный конвектор на несущем полу в предусмотренных
точках крепления. Для этого использовать дюбель* и винт с потайной головкой* достаточной длины (6 мм), а также входящую в комплект поставки втулку под головку винта.
Внутренний системный соединитель
Внешний системный соединитель

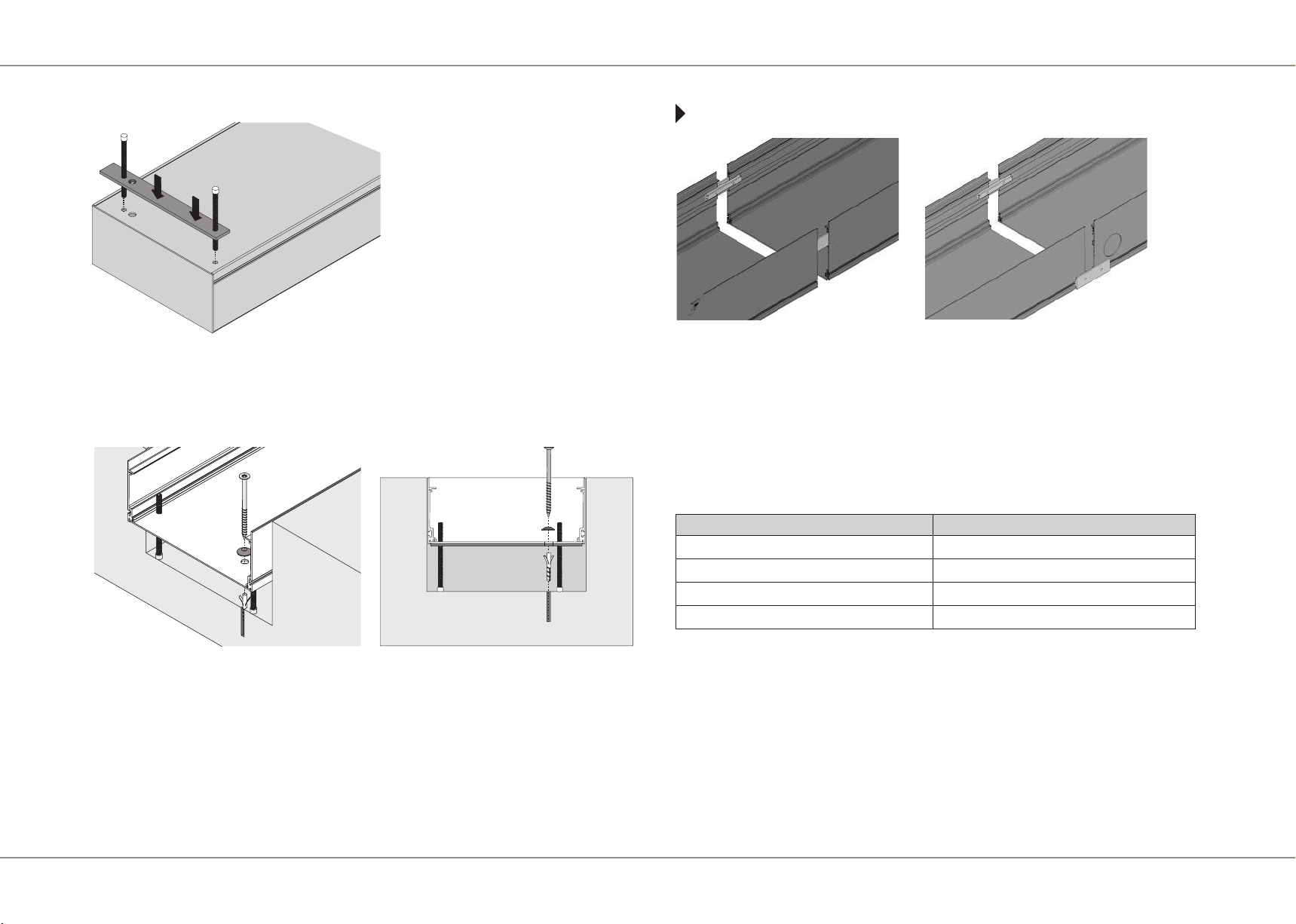

Системный соединитель (SV) предназначен для объединения двух лотков системного конвектора/ двух частей системного конвектора. Стандартно соединение осуществляется на внутренней стороне. Если внутреннее соединение
невозможно, его можно выполнить на внешней стороне. Части конвектора для
углового стыка поставляются в виде секций, готовых к сборке, и также соединяются посредством системных соединителей. Число системных соединителей
зависит от высоты системного конвектора:
Высота системного конвектора Число системных соединителей
91мм 1 комплект
111мм 1 комплект
141мм 2 комплекта
191мм 2 комплекта
� Вставить соединители в пазы лотка конвектора.
� Соединить лотки конвектора.
� Зафиксировать соединение стопорными винтами M6 и ключом для внутрен-
него шестигранника (размер 3).
* не входит в комплект поставки
11
Page 12
Монтаж
Выравнивание

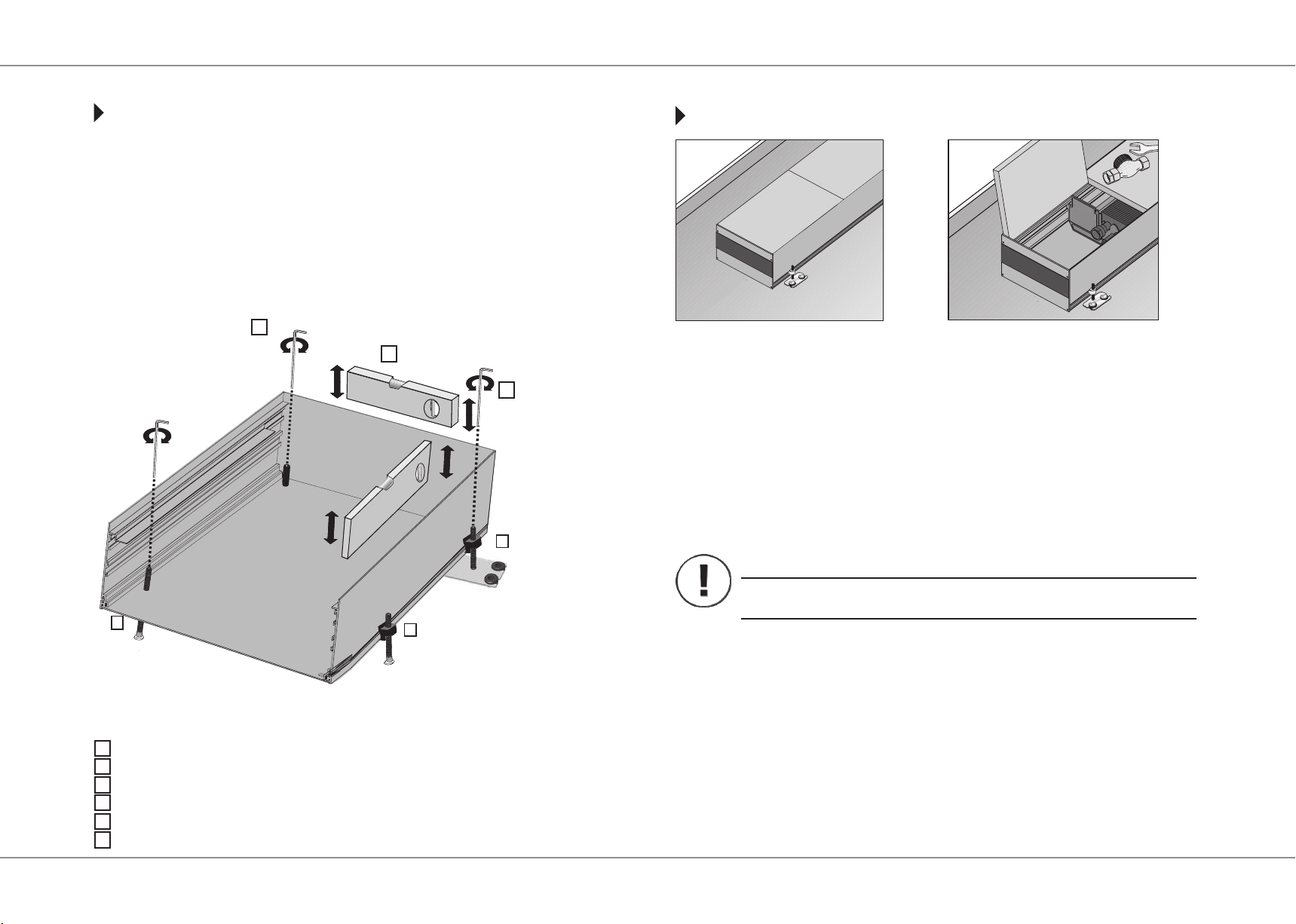

Выравнивание для внешних и внутренних юстировочных ножек осуществляется
аналогичным способом. Для регулировки юстировочных ножек по высоте потребуется шестигранный ключ (4 мм).
� Повернуть отдельные юстировочные ножки в требуемом направлении.
� Регулировать высоту отдельных юстировочных ножек до полного выравнива-
ния устройства.
� Проверить выравнивание.
1
2
3
4
Монтажная крышка
Снятие монтажной крышки

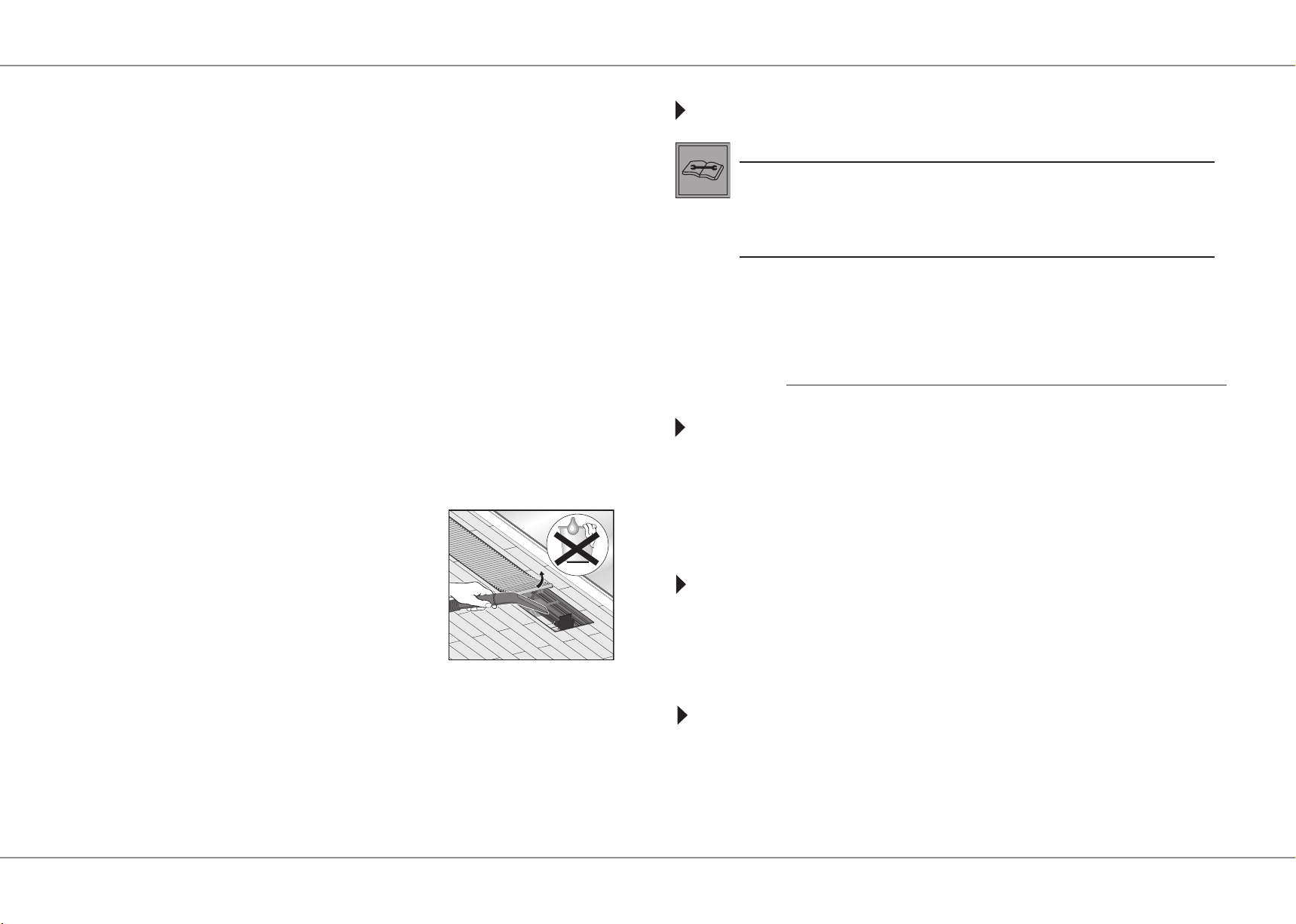

Монтажная крышка состоит из нескольких элементов. Для монтажа снять монтажную крышку на стороне подключения, а после выполнения подключения
установить ее обратно.
Окончательно удалять монтажную крышку следует только после полного завершения монтажа системного конвектора и окончания строительных работ.
Эта мера позволяет избежать загрязнения или повреждения системного конвектора.
6
Выравнивание системного конвектора
Внутренние юстировочные ножки: регулирование по высоте
1
Уровень
2
Внешние юстировочные ножки: регулирование по высоте
3
Внешние юстировочные ножки с фиксатором
4
Внешние юстировочные ножки
5
Внутренние юстировочные ножки
6
5
Внимание!
Если предполагается использование Z-рамки, конвектор необходимо углубить на 3 мм относительно чистого пола.
12
Page 13
Монтаж
Гидравлическое подключение
Внимание!
Возможны повреждения устройства!
Проводить монтаж присоединительных трубопроводов без механического напряжения. В противном случае возможны прокручивание и
срыв патрубков.
Если при монтаже присоединительных трубопроводов используются паяные соединения, обязательно убедитесь, что исключено повреждение элементов конвектора из-за жары.
Присоединение трубопровода для приборов серийного исполнения производится на левой торцевой стороне системного конвектора. В зависимости от схемы
монтажа патрубки могут находиться в другом месте. Для присоединения труб потребуется присоединительная арматура. Можно использовать присоединительную арматуру VUD/RLD (приобретается дополнительно).
Линия подачи
(VUD 15)
Схема подключения
Внимание!
Возможны повреждения устройства!
Учитывать сведения, изложенные в руководстве по монтажу используемого термостата.

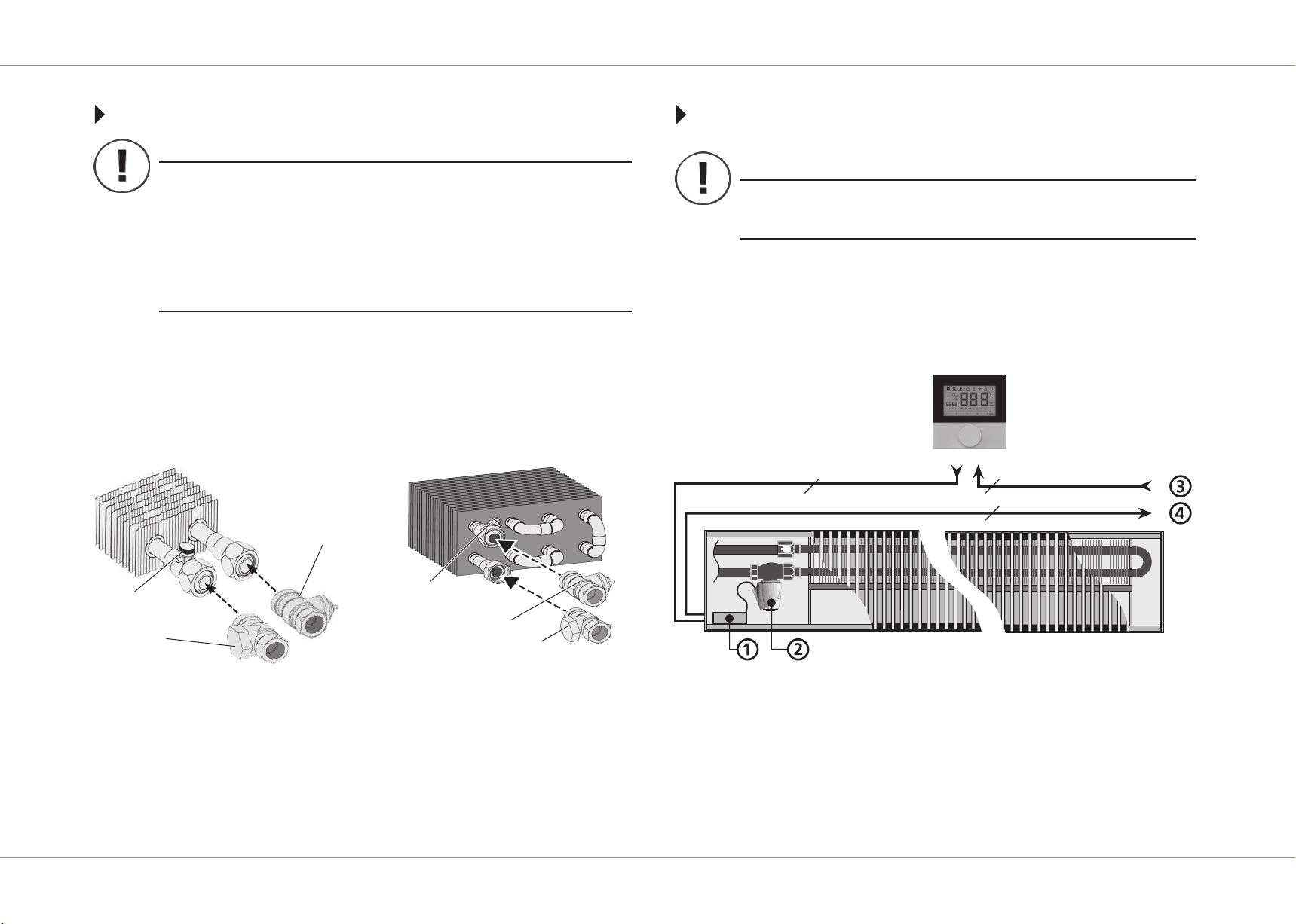

Электрическое подключение в приборах серийного исполнения производится на левой торцевой стороне системного конвектора. В зависимости от схемы
монтажа возможна другая позиция. Выполнить подключение, как показано на
схеме ниже:
мин. 3 x 1.5 мм² мин. 3 x 1.5 мм²
мин. 3 x 1.5 мм²
Воздухоотвод
Обратная
линия (RLD 15)
Присоединительная арматура WSK
(опция)
Воздухоотвод
Линия подачи
(VUD 15)
Обратная
линия (RLD 15)
Присоединительная арматура WSKP
(опция)
� Ввинтить VUD 15 в линию подачи отопления, а RLD 15 – в обратную линию ото-
пления.
электромонтажная схема (пример 230 В)
1. Розетка tA23
2. Привод «Альфа»
3. Сетевой подводящий провод
4. При необходимости отводящий провод к другому WSK/WSKP
13
Page 14
Монтаж
Ввод в эксплуатацию
Термическое регулирование
Внешний дистанционный

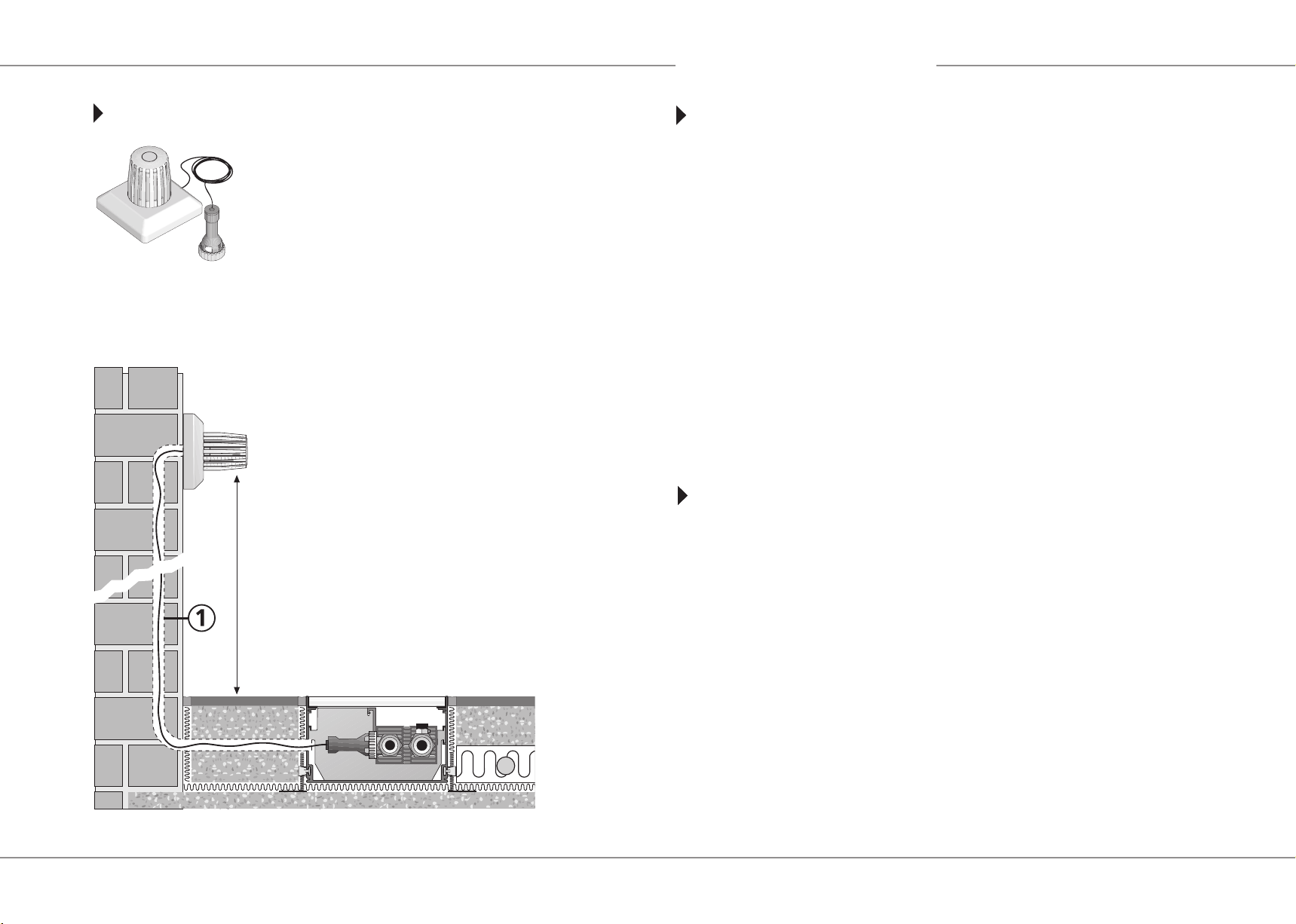

термостат FST 2/5
9 Для прокладки капиллярной трубки использовать шланг диаметром
не менее 23 мм.
9 Всегда монтировать датчик термостата на скрытой розетке.
Условия ввода в эксплуатацию
При установке были соблюдены все требования и предписания настоящего руководства по монтажу. Кроме того, были выполнены следующие пункты:
Гидравлическая часть:
9 Проверены все патрубки (правильное расположение и проверка на герме-
тичность опессовкой).
9 Нагревательный контур промыт и не содержит посторонних примесей.
9 Система правильно заполнена теплоносителем, при необходимости откачен
воздух из теплообменников в предусмотренных для этого местах.
Электрическая часть:
9 Вся проводка и все соединения выполнены с учетом действующих нацио-
нальных предписаний по установке электрооборудования, а также с учетом
сведений, изложенных в настоящем руководстве.
9 Завершена проверка электрической системы управления, включая вводи-
мые стороной заказчика меры защиты.
Обслуживание/ эксплуатация
� Включить цепи питания WSK/WSKP.
Схема подключения
Регулятором RD можно установить номинальную температуру. Дальнейшая
информация содержится в руководстве по эксплуатации регулятора RD.
ок. 1500 мм
14
Page 15
Ввод в эксплуатацию
Информация о стадии планирования
80 – 200 мм
8
7
мин. 50 мм
6
5
4
3
2
1
1 Подготовительный слой
2 Бетонное покрытие
3 Заглушение ударного шума
4 Теплоизоляция
5 Разделительный слой
6 Бесшовный пол
7 Наружное окно
8 Шторы (нельзя вешать над конвектором)
9 Конвектор
10 Напольное покрытие (например: паркет, мрамор, ковер)
11 Ковер (не должен покрывать системный конвектор)
1. Указания к стадии планирования и установки
Измерения на месте для предусмотрения инженерно-технических
отклонений.
Системный конвектор встраивается в бесшовный пол при учитывании
строительных монтажных требований и норм.
Для полной защиты от холода вдоль остекленных плошадей внутрипольный
конвектор должен покрывать общую длину окна.
Внутрипольный конвектор должен быть в любое время доступен для
возможных технических работ.
910
11
Электропроводка подводится в пустой трубе к стороне подсоединений.
Необходимо учитывать расстояние между конвектором и окном, если там
будут висеть шторы: они не должны закрывать конвектор.
Монтажное покрытие можно удалить только после завершения всех
строительных мер, декоративную решетку в течение этого времени
необходимо хранить в защищенном месте.
2. Позиционирование и регулировка
Видимый верхний край монтажного покрытия - окончательный размер для
пола (напольные покрытия, как паркет, мрамор, ковер).
Конвектор устанавливается в соответствии с высотой прокладываемого
позже пола. Для этого имеются внутренние (например, со стороны окна)
и внешние (со стороны помещения) юстировочные ножки. Последние
следует закрепить на необработанном полу для предупреждения смещения
системного конвектора.
При больших высотах встраивания необходимо подложить под конвектор
прочные, заглушающие шумы прокладки.
3. Указания для полых полов (двойных полов)
При монтаже в двойном полу требуется открытый монтаж (см. Полную
проходимость).
Для предупреждения смещения конвектор фиксируется с помощью
юстировочных ножек на необработанном полу.
4. Объединенная установка системных конвекторов
Соединение внутрипольных конвекторов осуществляется с помощью
системных соединителей.
внутренние юстировочные ножки JBI внешние юстировочные ножки JBA
15
Page 16
Ремонт
5. Подсоединение конвектора
В обычных случая подключение трубопроводов производится с левой стороны с
направлением взгляда к окну (см. точечные маркировки на монтажном покрытии).
Электроподключение производится в соответствии с приложенным Руководством
по установке для данного типа конвекторов.
Указания по электроподключению в одиночном и параллельном режиме смотрите
в соответствующем разделе.
6. Бесшовный пол
Использование краевой звукоизоляции: бесшовные полы и полы, особенно
паркет, могут из-за своих термических свойств сдавить внутрипольный конвектор.
Примите меры предосторожности, например, компенсационный зазор.
Горячий бесшовный пол: с соответствующими определенными видами бесшовного
пола, например, горячим (240°C) необходимо принять меры предосторожности,
чтобы системный конвектор никогда не подвергался нагреву более 120°C.
7. По окончании строительных работ
Положите декоративную решетку только по окончании всех строительных работ.
Удалите монтажное покрытие.
Раскатайте рулонную решетку рядом с конвектором и отрежьте с помощью
универсального ножа требуемую длину.
Линейные решетки производятся по требуемым размерам
Техническое обслуживание/ чистка
ESK WSK WSKP QSK QSK HK
Интервалы очистки
Декоративная решетка 6 6 6 6 6 Пункт 1
Воздуховоды 6 6 6 6 6 Пункт 3
Теплообменник 12 12 12 12 6 Пункт 4
Данные в месяцах
Предупреждение!
Опасность поражения электрическим током!
Все работы по техническому обслуживанию и уходу системного конвектора проводятся в обесточенном состоянии, в особенности, если предполагается влажная очистка или мойка! Поэтому все сетевые предохранители следует выключать.
Осторожно!
Горячая поверхность!
В зависимости от режима работы, теплообменник может быть горячим.
При проведении работ по техобслуживанию и ремонту вблизи теплообменника убедиться, что он не горячий. При необходимости отключить
системный конвектор и дать ему остыть.
Процедуру см. в
инструкции по тех-
ническому обслуживанию и уходу
16
Предупреждение!
Опасность получения травм!
При проведении работ по техническому обслуживанию и ремонту необходимо исключить доступ людей или животных к открытой системе
конвектора.
Page 17
Ремонт
Нижеописанные работы (1–3) могут выполняться как самим пользователем, так
и специализированным предприятием:
1. Чистка декоративной решетки
Сухая чистка
Регулярно очищать рабочий участок декоративной решетки пылесосом.
Влажная очистка
• Извлечьдекоративнуюрешеткуизсистемногоконвектораиуложить/раска-
тать ее на месте, где ее можно хорошо вымыть. Для мойки использовать обычное
бытовое моющее средство и при необходимости мягкую щетку (напр., щетку для
мойки автомобиля). После промывки и сушки снова установить декоративную решетку в системный конвектор.
• Только декоративная рулонная решетка: при необходимости снять имею-
щиеся фиксаторы. Скатать рулонную решетку, сильно не перегибая ее. Декоративную рулонную решетку можно мыть в посудомоечной машине при
температуре 60˚C с использованием обычных моющих средств для посудомоечных машин. После мойки снова установить рулонную решетку, при необходимости установить фиксаторы.
2. Визуальный контроль
Извлечь декоративную решетку и проверить гидравлические патрубки. При
выявлении выступившей жидкости обратиться в
специализированное предприятие.
3. Чистка и контроль воздуховодов
Чтобы почистить воздуховод, необходимо убрать
декоративную решетку. Для ручной чистки доступных участков воздуховода мы рекомендуем использовать сухую ветошь. Труднодоступные участки
(напр., лоток системного конвектора) можно почистить пылесосом (см. рисунок). Дополнительно
можно использовать мягкую малярную кисть. Твердый налет можно удалить
влажной салфеткой. После завершения чистки снова установить декоративную
решетку.
4. Чистка теплообменника
Чтобы почистить теплообменник, необходимо убрать декоративную решетку.
Для чистки используется пылесос с соответствующей насадкой и малярная
кисть с длинной щетиной. После завершения чистки снова установить декоративную решетку.
Хранение руководства
Всем специалистам, привлекаемым к монтажу, подключению и вводу
в эксплуатацию WSK/WSKP, для выполнения своих работ требуется информация из настоящего руководства. Поэтому убедитесь, что после завершения отдельных этапов работ настоящее руководство передается
дальше для дальнейшего использования.
В рамках акта приемки-передачи системы предоставьте следующим пользователям один экземпляр настоящего руководства как контрольный документ, так как
в нем содержатся важные инструкции по техническому обслуживанию и уходу за
системой.
Контакт
Адрес
ООО Системные конвекторы
Россия 141351, Московская обл.
Сергиево-Посадский р-он, д. Жучки, д. 2-Ж
Веб-сайт: www.mohlenhoff.pro
Служба технической поддержки
Понедельник – пятница: 9:00-18:00
8 800 222 72 33
Авторское право
Настоящее руководство защищено законом об авторском праве. Все права сохранены. Полное либо частичное копирование, тиражирование, сокращение или иное
воспроизведение (как механическое, так и электронное) настоящего руководства
без предварительного согласия производителя запрещены. Использованная информация тщательно проверена и подобрана с должной добросовестностью.
17
Page 18
Комплектующие

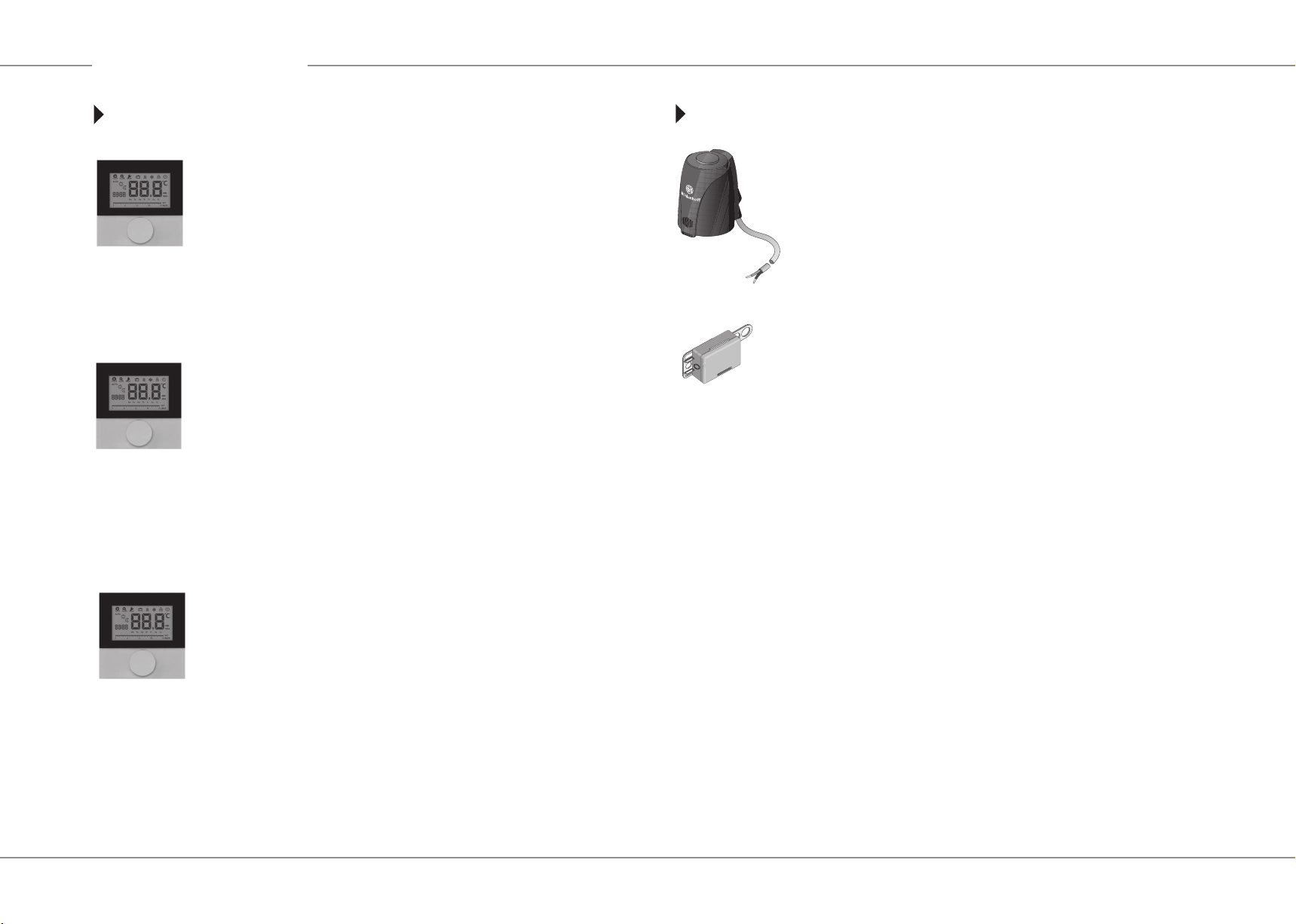

Регулировочная техника 24 В/ 230 В c ЖК-дисплеем
RD 20203-10-292, RD 40203-10-292
Терморегулятор тип «Стандарт» 24В/230В
с ЖК дисплеем для отопления;
Переключаемая мощность: макс.5 приводов Альфа
Выбор режима («День», «Ночь» или «Автоматический»);
Работает с NC сервоприводами;
Диапазон устанавливаемых температур от 5 до 30˚С с шагом 0.2˚С
Диапазон чувствительности к температуре от 0 до 40˚С
Коммутационная способность - 1А(омич.нагрузка)
Размеры 86x86x31мм
RD 25203-40-292, RD 45203-40-292
Терморегулятор тип «Комфорт» 24В/230В
с ЖК дисплеем для отопления/охлаждения;
Переключаемая мощность: макс.5 приводов Альфа
Работает как с NC, так и с NO сервоприводами;
Выбор режима («День», «Ночь» или «Автоматический»);
Диапазон устанавливаемых температур от 5 до 30˚С с шагом 0.2˚С
Диапазон чувствительности к температуре от 0 до 40˚С
Подсветка дисплея;
Ежедневное и еженедельное программирование;
Коммутационная способность - 1А(омич.нагрузка)
86x86x31мм
Термоэлектрический сервопривод
AA 2004-80-02, AA 4004-80-02
Пригонка на вентиль посредством адаптера
(включая адаптер VA 80)
Фунцкия First-Open
Монтаж путём насадки
100 % защита от негерметичных клапанов
tA 23
Розетка
Розетка для электроподключения для сервопривода и регулятора
RD c ЖК-дисплеем
RD 25203-60-292, RD 45203-60-292
Терморегулятор тип «Контроль» 24В/230В
с ЖК дисплеем для отопления/охлаждения;
Переключаемая мощность: макс.5 приводов Альфа
Работает как с NC, так и с NO сервоприводами;
Выбор режима («День», «Ночь» или «Автоматический»);
Диапазон устанавливаемых температур от 5 до 30˚С с шагом 0.2˚С
Диапазон чувствительности к температуре от 0 до 40˚С
Подсветка дисплея;
Ежедневное и еженедельное программирование;
Подключение датчика «теплого» пола или внешнего комнатного датчика;
Коммутационная способность - 1А(омич.нагрузка)
86x86x31мм
18
Page 19
Комплектующие

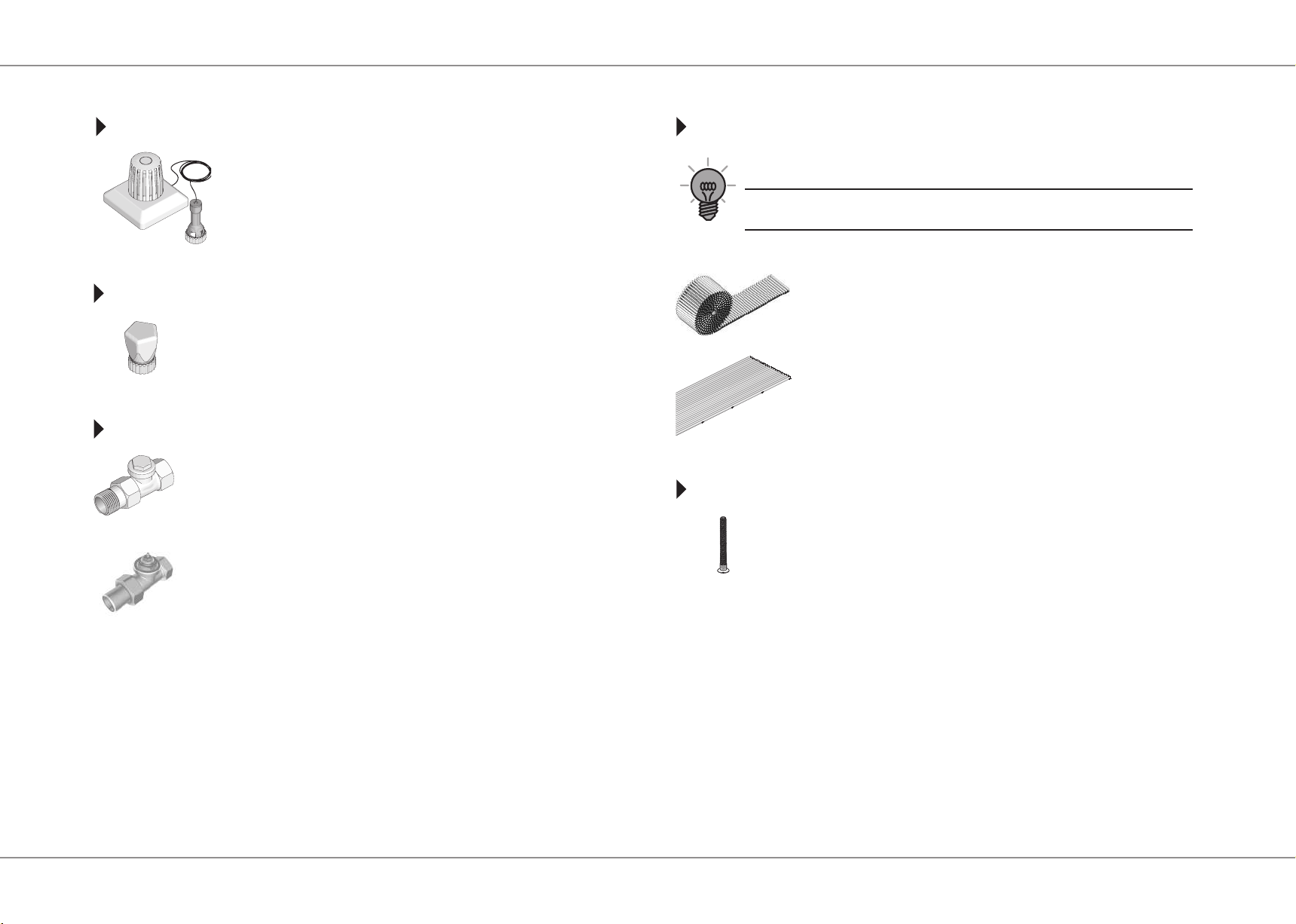

Дистанционный термостат
FST2/5
FST 2/5 – жидкостный термостат с капиллярной трубкой длиной 2 или 5 м и регулируемым диапазоном номинальных значений
от 8 до 27 °C.
Ручная регулировка
HR
Рукоятка ручного регулирования для VUD 15
Присоединительная арматура
RLD 15
Резьбовое крепление для обратной трубы проходной формы
VUD 15 Нижняя часть вентильного терморегулятора проходной формы с предварительной настройкой DN 15 (1/2“)
Декоративная решетка
Совет
Декоративная решетка не входит в комплект поставки,
а заказывается/ поставляется по отдельному заказу.
Декоративная рулонная решетка
Декоративная линейная решетка
Юстировочные ножки
Внутренние юстировочные ножки 8.80
19
Page 20
Справочная информация
Табл.1 Номинальный тепловой поток конвекторов WSK / WSKP
Обозначения
конвектора
WSK 180-110-1000 1000 180 284 WSK 320-110-1000 1000 320 513
WSK 180-110-1250 1250 180 379 WSK 320-110-1250 1250 320 685
WSK 180-110-1500 1500 180 474 WSK 320-110-1500 1500 320 855
WSK 180-110-1750 1750 180 569 WSK 320-110-1750 1750 320 1027
WSK 180-110-2000 2000 180 663 WSK 320-110-2000 2000 320 1198
WSK 180-110-2250 2250 180 759 WSK 320-110-2250 2250 320 1370
WSK 180-110-2500 2500 180 853 WSK 320-110-2500 2500 320 1540
WSK 180-110-2750 2750 180 947 WSK 320-110-2750 2750 320 1712
WSK 180-110-3000 3000 180 1043 WSK 320-110-3000 3000 320 812
WSK 180-110-3250 3250 180 1137 WSK 320-110-3250 3250 320 2055
WSK 180-110-3500 3500 180 1232 WSK 320-110-3500 3500 320 2225
WSK 180-110-3750 3750 180 1327 WSK 320-110-3750 3750 320 2397
WSK 180-110-4000 4000 180 1422 WSK 320-110-4000 4000 320 2568
WSK 180-110-4250 4250 180 1517 WSK 320-110-4250 4250 320 2739
WSK 180-110-4500 4500 180 1611 WSK 320-110-4500 4500 320 2910
WSK 180-110-4750 4750 180 1706 WSK 320-110-4750 4750 320 3081
WSK 180-110-5000 5000 180 1800 WSK 320-110-5000 5000 320 3252
WSK 260-110-1000 1000 260 410 WSK 410-110-1000 1000 410 613
WSK 260-110-1250 1250 260 547 WSK 410-110-1250 1250 410 818
WSK 260-110-1500 1500 260 684 WSK 410-110-1500 1500 410 1022
WSK 260-110-1750 1750 260 820 WSK 410-110-1750 1750 410 1227
WSK 260-110-2000 2000 260 957 WSK 410-110-2000 2000 410 1431
WSK 260-110-2250 2250 260 1094 WSK 410-110-2250 2250 410 1636
WSK 260-110-2500 2500 260 1231 WSK 410-110-2500 2500 410 1840
WSK 260-110-2750 2750 260 1367 WSK 410-110-2750 2750 410 2045
WSK 260-110-3000 3000 260 1504 WSK 410-110-3000 3000 410 2249
WSK 260-110-3250 3250 260 1641 WSK 410-110-3250 3250 410 2454
WSK 260-110-3500 3500 260 1777 WSK 410-110-3500 3500 410 2658
WSK 260-110-3750 3750 260 1914 WSK 410-110-3750 3750 410 2863
WSK 260-110-4000 4000 260 2051 WSK 410-110-4000 4000 410 3067
WSK 260-110-4250 4250 260 2188 WSK 410-110-4250 4250 410 3272
WSK 260-110-4500 4500 260 2324 WSK 410-110-4500 4500 410 3476
WSK 260-110-4750 4750 260 2461 WSK 410-110-4750 4750 410 3681
WSK 260-110-5000 5000 260 2598 WSK 410-110-5000 5000 410 3885
Размеры, мм
Длина L Глубина B Длина L Глубина B
Номинальный тепловой
поток Qну при ∆T=70˚C,
Вт, по ГОСТ 31311-2005
Обозначения
конвектора
Размеры, мм
Номинальный тепловой
поток Qну при ∆T=70˚C,
Вт, по ГОСТ 31311-2005
20
Page 21
Справочная информация
Обозначения
конвектора
WSKP 180-140-1000 1000 180 414 WSKP 320-140-1000 1000 320 812
WSKP 180-140-1250 1250 180 552 WSKP 320-140-1250 1250 320 1082
WSKP 180-140-1500 1500 180 690 WSKP 320-140-1500 1500 320 1353
WSKP 180-140-1750 1750 180 829 WSKP 320-140-1750 1750 320 1623
WSKP 180-140-2000 2000 180 967 WSKP 320-140-2000 2000 320 1893
WSKP 180-140-2250 2250 180 1105 WSKP 320-140-2250 2250 320 2163
WSKP 180-140-2500 2500 180 1243 WSKP 320-140-2500 2500 320 2435
WSKP 180-140-2750 2750 180 1381 WSKP 320-140-2750 2750 320 2704
WSKP 180-140-3000 3000 180 1519 WSKP 320-140-3000 3000 320 2975
WSKP 180-140-3250 3250 180 1656 WSKP 320-140-3250 3250 320 3245
WSKP 180-140-3500 3500 180 1794 WSKP 320-140-3500 3500 320 3516
WSKP 180-140-3750 3750 180 1932 WSKP 320-140-3750 3750 320 3787
WSKP 180-140-4000 4000 180 2070 WSKP 320-140-4000 4000 320 4057
WSKP 180-140-4250 4250 180 2209 WSKP 320-140-4250 4250 320 4327
WSKP 180-140-4500 4500 180 2347 WSKP 320-140-4500 4500 320 4598
WSKP 180-140-4750 4750 180 2485 WSKP 320-140-4750 4750 320 4868
WSKP 180-140-5000 5000 180 2623 WSKP 320-140-5000 5000 320 5139
WSKP 260-140-1000 1000 260 549 WSKP 410-140-1000 1000 410 976
WSKP 260-140-1250 1250 260 732 WSKP 410-140-1250 1250 410 1302
WSKP 260-140-1500 1500 260 916 WSKP 410-140-1500 1500 410 1627
WSKP 260-140-1750 1750 260 1099 WSKP 410-140-1750 1750 410 1952
WSKP 260-140-2000 2000 260 1281 WSKP 410-140-2000 2000 410 2278
WSKP 260-140-2250 2250 260 1465 WSKP 410-140-2250 2250 410 2603
WSKP 260-140-2500 2500 260 1648 WSKP 410-140-2500 2500 410 2928
WSKP 260-140-2750 2750 260 1832 WSKP 410-140-2750 2750 410 3254
WSKP 260-140-3000 3000 260 2015 WSKP 410-140-3000 3000 410 3580
WSKP 260-140-3250 3250 260 2197 WSKP 410-140-3250 3250 410 3905
WSKP 260-140-3500 3500 260 2381 WSKP 410-140-3500 3500 410 4229
WSKP 260-140-3750 3750 260 2564 WSKP 410-140-3750 3750 410 4556
WSKP 260-140-4000 4000 260 2747 WSKP 410-140-4000 4000 410 4880
WSKP 260-140-4250 4250 260 2930 WSKP 410-140-4250 4250 410 5207
WSKP 260-140-4500 4500 260 3113 WSKP 410-140-4500 4500 410 5530
WSKP 260-140-4750 4750 260 3297 WSKP 410-140-4750 4750 410 5857
WSKP 260-140-5000 5000 260 3480 WSKP 410-140-5000 5000 410 6181
Размеры, мм
Длина L Глубина B Длина L Глубина B
Номинальный тепловой
поток Qну при ∆T=70˚C,
Вт, по ГОСТ 31311-2005
Обозначения
конвектора
Размеры, мм
Номинальный тепловой
поток Qну при ∆T=70˚C,
Вт, по ГОСТ 31311-2005
Номинальный тепловой поток Qну, Вт, конвекторов WSK и WSKP высотой, отличной от 110мм, рекомендуется определять по формуле Qну = Qну (H=110мм для WSK и H=140мм для WSKP)*a
где Qну (H=110мм для WSK и H=140мм для WSKP), Вт - номинальный тепловой поток соответствующего по длине и глубине типоразмера конветкора WSK и WSKP высотой 110мм и 140мм соответственно;
а - поправочный коэффициент, равный: для WSK H=90мм а=0.86, для H=140мм а=1.18, для H=190мм а=1.31, для WSKP H=190мм а=1,32
21
Page 22
Справочная информация
Табл.2. Масса конвекторов WSK/WSKP без упаковки
Тип Вес (кг)
WSK 180-90-1000 6
WSK 180-90-1250 7
WSK 180-90-1500 8,5
WSK 180-90-1750 10
WSK 180-90-2000 12
WSK 180-90-2250 13
WSK 180-90-2500 14
WSK 180-90-2750 16
WSK 180-90-3000 17
WSK 180-90-3250 19
WSK 180-90-3500 20
WSK 180-90-3750 22
WSK 180-90-4000 23
WSK 180-90-4250 24
WSK 180-90-4500 25,5
WSK 180-90-4750 27
WSK 180-90-5000 28
WSK 180-110-1000 6
WSK 180-110-1250 8
WSK 180-110-1500 9
WSK 180-110-1750 10,5
WSK 180-110-2000 12
WSK 180-110-2250 13
WSK 180-110-2500 15
WSK 180-110-2750 16
WSK 180-110-3000 17,5
WSK 180-110-3250 19
WSK 180-110-3500 20
WSK 180-110-3750 22
WSK 180-110-4000 23
WSK 180-110-4250 25
WSK 180-110-4500 26
WSK 180-110-4750 28
WSK 180-110-5000 29
Тип Вес (кг)
WSK 180-140-1000 6
WSK 180-140-1250 8
WSK 180-140-1500 9
WSK 180-140-1750 11
WSK 180-140-2000 13
WSK 180-140-2250 14
WSK 180-140-2500 16
WSK 180-140-2750 17
WSK 180-140-3000 19
WSK 180-140-3250 20
WSK 180-140-3500 22
WSK 180-140-3750 24
WSK 180-140-4000 25
WSK 180-140-4250 27
WSK 180-140-4500 28
WSK 180-140-4750 30
WSK 180-140-5000 32
WSK 180-190-1000 8
WSK 180-190-1250 9,5
WSK 180-190-1500 11,5
WSK 180-190-1750 13,5
WSK 180-190-2000 15
WSK 180-190-2250 17
WSK 180-190-2500 19
WSK 180-190-2750 21
WSK 180-190-3000 23
WSK 180-190-3250 25
WSK 180-190-3500 27
WSK 180-190-3750 28,5
WSK 180-190-4000 31
WSK 180-190-4250 32,5
WSK 180-190-4500 34,5
WSK 180-190-4750 36
WSK 180-190-5000 38
Тип Вес (кг)
WSK 260-90-1000 7
WSK 260-90-1250 9
WSK 260-90-1500 10,5
WSK 260-90-1750 12,5
WSK 260-90-2000 14
WSK 260-90-2250 16
WSK 260-90-2500 17,5
WSK 260-90-2750 19,5
WSK 260-90-3000 21
WSK 260-90-3250 23
WSK 260-90-3500 24,5
WSK 260-90-3750 26,5
WSK 260-90-4000 28
WSK 260-90-4250 30
WSK 260-90-4500 31,5
WSK 260-90-4750 33,5
WSK 260-90-5000 35
WSK 260-110-1000 7,5
WSK 260-110-1250 10
WSK 260-110-1500 11
WSK 260-110-1750 13
WSK 260-110-2000 15
WSK 260-110-2250 16,5
WSK 260-110-2500 18,5
WSK 260-110-2750 20
WSK 260-110-3000 22
WSK 260-110-3250 23,5
WSK 260-110-3500 26
WSK 260-110-3750 27,5
WSK 260-110-4000 29,5
WSK 260-110-4250 31,5
WSK 260-110-4500 33
WSK 260-110-4750 35
WSK 260-110-5000 37
Тип Вес (кг)
WSK 260-140-1000 8
WSK 260-140-1250 10
WSK 260-140-1500 12
WSK 260-140-1750 14
WSK 260-140-2000 16
WSK 260-140-2250 18
WSK 260-140-2500 20
WSK 260-140-2750 22
WSK 260-140-3000 24
WSK 260-140-3250 26
WSK 260-140-3500 28
WSK 260-140-3750 30
WSK 260-140-4000 32
WSK 260-140-4250 34
WSK 260-140-4500 36
WSK 260-140-4750 38
WSK 260-140-5000 40
WKS 260-190-1000 9
WSK 260-190-1250 11,5
WSK 260-190-1500 14
WKS 260-190-1750 16
WSK 260-190-2000 18,5
WSK 260-190-2225 21
WKS 260-190-2500 23
WSK 260-190-2750 25
WSK 260-190-3000 27,5
WKS 260-190-3250 30
WSK 260-190-3500 32
WSK 260-190-3750 34,5
WKS 260-190-4000 37
WSK 260-190-4250 39
WSK 260-190-4500 41
WKS 260-190-4750 43,5
WSK 260-190-5000 46
Тип Вес (кг)
WSK 320-90-1000 8
WSK 320-90-1250 10
WSK 320-90-1500 12
WSK 320-90-1750 14
WSK 320-90-2000 16
WSK 320-90-2250 18
WSK 320-90-2500 20
WSK 320-90-2750 22
WSK 320-90-3000 24
WSK 320-90-3250 26
WSK 320-90-3500 28
WSK 320-90-3750 30
WSK 320-90-4000 32
WSK 320-90-4250 34
WSK 320-90-4500 36
WSK 320-90-4750 38
WSK 320-90-5000 40
WSK 320-110-1000 9
WSK 320-110-1250 11
WSK 320-110-1500 13
WSK 320-110-1750 15
WSK 320-110-2000 17,5
WSK 320-110-2250 19,5
WSK 320-110-2500 22
WSK 320-110-2750 25
WSK 320-110-3000 26
WSK 320-110-3250 28
WSK 320-110-3500 30
WSK 320-110-3750 32,5
WSK 320-110-4000 35
WSK 320-110-4250 37
WSK 320-110-4500 39
WSK 320-110-4750 41
WSK 320-110-5000 45,5
Тип Вес (кг)
WSK 320-140-1000 9
WSK 320-140-1250 11,5
WSK 320-140-1500 13,5
WSK 320-140-1750 16
WSK 320-140-2000 18
WSK 320-140-2250 20,5
WSK 320-140-2500 22,5
WSK 320-140-2750 25
WSK 320-140-3000 27
WSK 320-140-3250 29
WSK 320-140-3500 31,5
WSK 320-140-3750 34
WSK 320-140-4000 36
WSK 320-140-4250 38,5
WSK 320-140-4500 40,5
WSK 320-140-4750 43
WSK 320-140-5000 45
WSK 320-190-1000 10
WSK 320-190-1250 12,5
WSK 320-190-1500 15
WSK 320-190-1750 17,5
WSK 320-190-2000 20
WSK 320-190-2250 22,5
WSK 320-190-2500 25
WSK 320-190-2750 27,5
WSK 320-190-3000 30
WSK 320-190-3250 32,5
WSK 320-190-3500 35
WSK 320-190-3750 37,5
WSK 320-190-4000 40
WSK 320-190-4250 42,5
WSK 320-190-4500 45
WSK 320-190-4750 47,5
WSK 320-190-5000 50
22
Page 23
Справочная информация
Тип Вес (кг)
WSK 410-90-1000 9,5
WSK 410-90-1250 12
WSK 410-90-1500 14
WSK 410-90-1750 16,5
WSK 410-90-2000 19
WSK 410-90-2250 21
WSK 410-90-2500 23,5
WSK 410-90-2750 26
WSK 410-90-3000 28
WSK 410-90-3250 30,5
WSK 410-90-3500 32,5
WSK 410-90-3750 35
WSK 410-90-4000 37,5
WSK 410-90-4250 40
WSK 410-90-4500 42
WSK 410-90-4750 44
WSK 410-90-5000 46,5
WSK 410-110-1000 10
WSK 410-110-1250 12,5
WSK 410-110-1500 15
WSK 410-110-1750 17
WSK 410-110-2000 20
WSK 410-110-2250 22
WSK 410-110-2500 24,5
WSK 410-110-2750 27
WSK 410-110-3000 29,5
WSK 410-110-3250 32
WSK 410-110-3500 34,5
WSK 410-110-3750 37
WSK 410-110-4000 39
WSK 410-110-4250 42
WSK 410-110-4500 44
WSK 410-110-4750 47
WSK 410-110-5000 49
Тип Вес (кг)
WSK 410-140-1000 10,5
WSK 410-140-1250 13,5
WSK 410-140-1500 16
WSK 410-140-1750 18,5
WSK 410-140-2000 21
WSK 410-140-2250 24
WSK 410-140-2500 26,5
WSK 410-140-2750 29
WSK 410-140-3000 31,5
WSK 410-140-3250 34,5
WSK 410-140-3500 38
WSK 410-140-3750 39,5
WSK 410-140-4000 42
WSK 410-140-4250 45
WSK 410-140-4500 47,5
WSK 410-140-4750 50
WSK 410-140-5000 52,5
WSK 410-190-1000 12
WSK 410-190-1250 15
WSK 410-190-1500 18
WSK 410-190-1750 21
WSK 410-190-2000 24
WSK 410-190-2250 27
WSK 410-190-2500 30
WSK 410-190-2750 33
WSK 410-190-3000 36
WSK 410-190-3250 39
WSK 410-190-3500 42
WSK 410-190-3750 45
WSK 410-190-4000 48
WSK 410-190-4250 51
WSK 410-190-4500 54
WSK 410-190-4750 57
WSK 410-190-5000 60
Тип Вес (кг)
WSKP 180-140-1000 7
WSKP 180-140-1250 9,3
WSKP 180-140-1500 10,5
WSKP 180-140-1750 12,8
WSKP 180-140-2000 15
WSKP 180-140-2250 16,3
WSKP 180-140-2500 18,5
WSKP 180-140-2750 19,8
WSKP 180-140-3000 22
WSKP 180-140-3250 23,3
WSKP 180-140-3500 25,5
WSKP 180-140-3750 27,8
WSKP 180-140-4000 29
WSKP 180-140-4250 31,3
WSKP 180-140-4500 32,5
WSKP 180-140-4750 34,8
WSKP 180-140-5000 37
WSKP 180-190-1000 9
WSKP 180-190-1250 10,8
WSKP 180-190-1500 13
WSKP 180-190-1750 15,3
WSKP 180-190-2000 17
WSKP 180-190-2250 19,3
WSKP 180-190-2500 21,5
WSKP 180-190-2750 23,8
WSKP 180-190-3000 26
WSKP 180-190-3250 28,3
WSKP 180-190-3500 30,5
WSKP 180-190-3750 32,3
WSKP 180-190-4000 35
WSKP 180-190-4250 36,8
WSKP 180-190-4500 39
WSKP 180-190-4750 40,8
WSKP 180-190-5000 43
Тип Вес (кг)
WSKP 260-140-1000 9
WSKP 260-140-1250 11,3
WSKP 260-140-1500 13,5
WSKP 260-140-1750 15,8
WSKP 260-140-2000 18
WSKP 260-140-2250 20,3
WSKP 260-140-2500 22,5
WSKP 260-140-2750 24,8
WSKP 260-140-3000 27
WSKP 260-140-3250 29,3
WSKP 260-140-3500 31,5
WSKP 260-140-3750 33,8
WSKP 260-140-4000 36
WSKP 260-140-4250 38,3
WSKP 260-140-4500 40,5
WSKP 260-140-4750 42,8
WSKP 260-140-5000 45
WSKP 260-190-1000 10
WSKP 260-190-1250 12,8
WSKP 260-190-1500 15,5
WSKP 260-190-1750 17,8
WSKP 260-190-2000 20,5
WSKP 260-190-2225 23,3
WSKP 260-190-2500 25,5
WSKP 260-190-2750 27,8
WSKP 260-190-3000 30,5
WSKP 260-190-3250 33,3
WSKP 260-190-3500 35,5
WSKP 260-190-3750 38,3
WSKP 260-190-4000 41
WSKP 260-190-4250 43,3
WSKP 260-190-4500 45,5
WSKP 260-190-4750 48,3
WSKP 260-190-5000 51
Тип Вес (кг)
WSKP 320-140-1000 10
WSKP 320-140-1250 12,8
WSKP 320-140-1500 15
WSKP 320-140-1750 17,8
WSKP 320-140-2000 20
WSKP 320-140-2250 22,8
WSKP 320-140-2500 25
WSKP 320-140-2750 27,8
WSKP 320-140-3000 30
WSKP 320-140-3250 32,3
WSKP 320-140-3500 35
WSKP 320-140-3750 37,8
WSKP 320-140-4000 40
WSKP 320-140-4250 42,8
WSKP 320-140-4500 45
WSKP 320-140-4750 47,8
WSKP 320-140-5000 50
WSKP 320-190-1000 11
WSKP 320-190-1250 13,8
WSKP 320-190-1500 16,5
WSKP 320-190-1750 19,3
WSKP 320-190-2000 22
WSKP 320-190-2250 24,8
WSKP 320-190-2500 27,5
WSKP 320-190-2750 30,3
WSKP 320-190-3000 33
WSKP 320-190-3250 35,8
WSKP 320-190-3500 38,5
WSKP 320-190-3750 41,3
WSKP 320-190-4000 44
WSKP 320-190-4250 46,8
WSKP 320-190-4500 49,5
WSKP 320-190-4750 52,3
WSKP 320-190-5000 55
Тип Вес (кг)
WSKP 410-140-1000 11,5
WSKP 410-140-1250 14,8
WSKP 410-140-1500 17,5
WSKP 410-140-1750 20,3
WSKP 410-140-2000 23
WSKP 410-140-2250 26,3
WSKP 410-140-2500 29
WSKP 410-140-2750 31,8
WSKP 410-140-3000 34,5
WSKP 410-140-3250 37,8
WSKP 410-140-3500 41,5
WSKP 410-140-3750 43,3
WSKP 410-140-4000 46
WSKP 410-140-4250 49,3
WSKP 410-140-4500 52
WSKP 410-140-4750 54,8
WSKP 410-140-5000 57,5
WSKP 410-190-1000 13
WSKP 410-190-1250 16,3
WSKP 410-190-1500 19,5
WSKP 410-190-1750 22,8
WSKP 410-190-2000 26
WSKP 410-190-2250 29,3
WSKP 410-190-2500 32,5
WSKP 410-190-2750 35,8
WSKP 410-190-3000 39
WSKP 410-190-3250 42,3
WSKP 410-190-3500 45,5
WSKP 410-190-3750 48,8
WSKP 410-190-4000 52
WSKP 410-190-4250 55,3
WSKP 410-190-4500 58,5
WSKP 410-190-4750 61,8
WSKP 410-190-5000 65
23
Page 24
№ лицензии
Название организации, осуществляющей монтаж
Дата продажи
Торгующая организация /
Сайт производителя: www.mohlenhoff.pro
Прибор упакован в соответствии с требованиями комплекта конструкторской документации, состав
комплектации указан в паспорте конвектора.
Встраиваемый в пол конвектор «Möhlenhoff» произведен и испытан согласно ТУ завода изготовителя и
признан годным для эксплуатации.
Гарантии изготовителя
Производитель гарантирует ремонт или замену вышедшего из строя конвектора «Möhlenhoff» или его
комплектующих в течение всего гарантийного срока с даты производства.
Гарантийный срок эксплуатации конвектора «Möhlenhoff» – 5 лет, электрических комплектующих – 3 года.
Предприятие и его дистрибьюторы не несут юридической и финансовой ответственности перед
пользователем за дефекты и последствия, возникшие по вине потребителя, монтажной или
эксплуатирующих организацией в результате нарушения действующих нормативов, требований и
инструкций по установке и эксплуатации конвектора.
Для выполнения гарантийных обязательств обязательно наличие паспорта прибора, с указанием даты
выпуска, подписи, штампа торгующей организации и монтажной организации.
Новые гарантийные обязательства вступают в силу со дня ремонта комплектующих или замены конвектора.
Адрес производителя:
ООО «Системные конвекторы»
141351, Россия, Московская область, Сергиево-Посадский р-он, д. Жучки, д.2Ж
число, месяц, год
подпись продавца расшифровка подписи
Дата выпуска
число, месяц, год
Контролёр ОТК
подпись
М.П.
М.П.
129359
Loading...
