Mohlenhoff QSK HK 320, QSK HK 360 User guide

Системные конвекторы с тангенциальным вентилятором

для нагрева / охлаждения QSK HK 320 | QSK HK 360

ПАСПОРТ. РУКОВОДСТВО ПО МОНТАЖУ

ООО Системные конвекторы
Россия 141351, Московская обл.
Сергиево-Посадский р-он,
д. Жучки, д. 2-Ж
тел. [phone]

Веб-сайт: www.mohlenhoff.pro

2

Содержание

Системные конвекторы с тангенциальным вентилятором для нагрева / охлаждения:

QSK HK | QSK HK 320 | QSK HK 360

Информационные символы

Обзор изделия ................................................................ 4

Объем поставки ........................................................................... 4

Стандартные компоненты ....................................................... 4

Опциональные компоненты .................................................. 5

Компонент для управления ночной системой

понижения температуры .........................................................5

Декоративная рулонная решетка ........................................5

Обзор устройства ........................................................................ 6

Информация о продукте ............................................... 7

Использование по назначению ............................................ 7

Описание изделия ...................................................................... 7

Рабочая среда ............................................................................... 7

Области применения ................................................................. 7

Технические характеристики ................................................ 8

Заводская табличка .................................................................... 8

Декларация соответствия ....................................................... 8

Знак соответствия ....................................................................... 8

Условия ............................................................................. 9

Специальные знания ................................................................. 9

Место монтажа ............................................................................. 9

Схема монтажа ............................................................................. 9

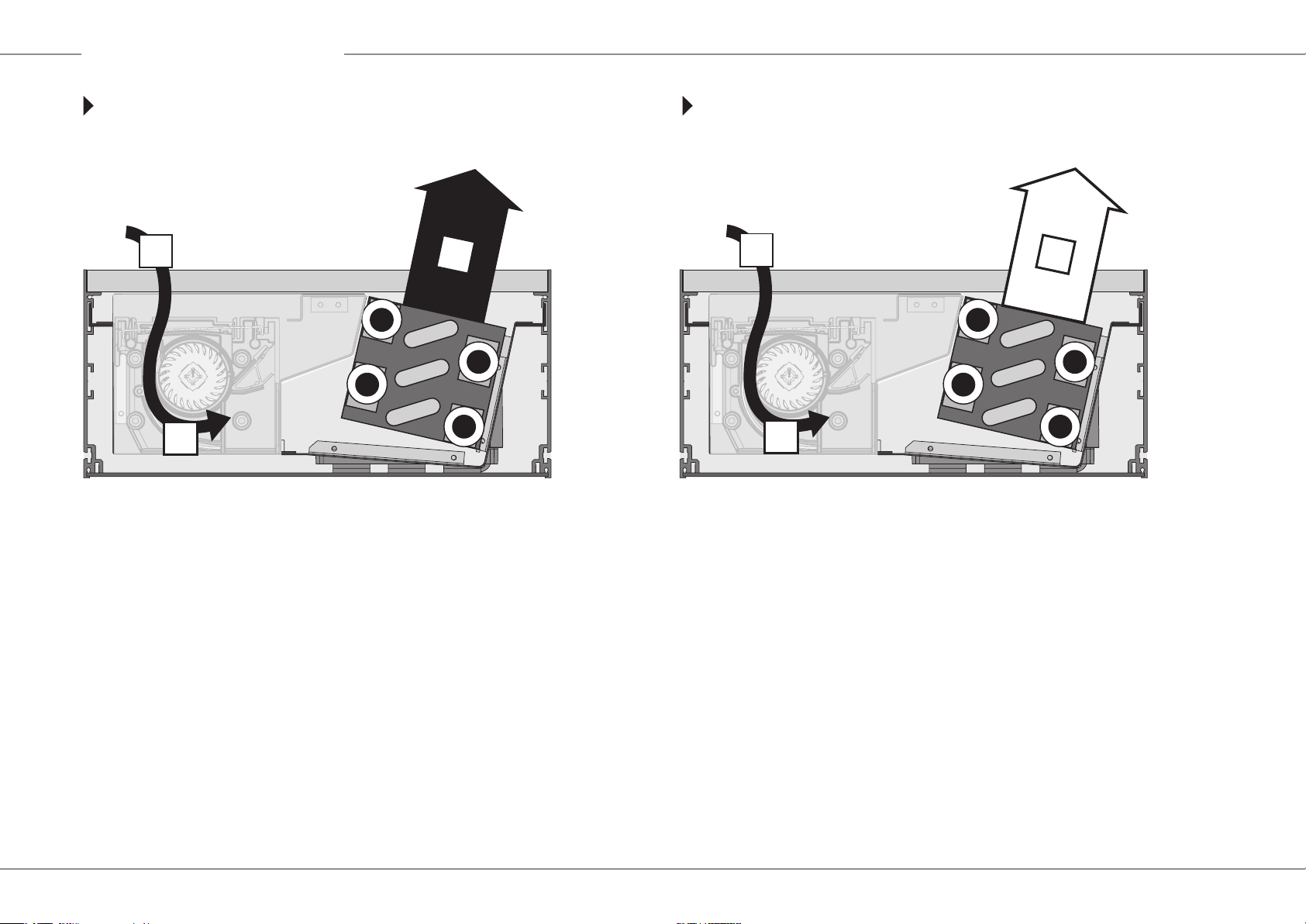

Принцип действия ........................................................ 10

QSK HK в режиме нагрева ......................................................10

QSK HK в режиме охлаждения.............................................10

Монтаж ........................................................................... 11

Подготовка к монтажу .............................................................11

Выравнивание по высоте ......................................................11

Полная нагрузка при хождении .........................................11

Монтаж и нивелировка ..........................................................11

Монтажная крышка ..................................................................12

Расширение системы ...............................................................13

Гидравлическое подсоединение .......................................13

Отвод конденсата ......................................................................14

Насос для отвода конденсата (опция)* ...........................15

Электрическое подключение ..............................................17

Присоединительные секции (опция) ...............................25

Декоративная рулонная решетка ......................................25

Ввод в эксплуатацию .................................................... 28

Условия ввода в эксплуатацию ...........................................28

Обслуживание/ эксплуатация .............................................28

Ремонт ............................................................................29

Техническое обслуживание/ чистка ................................. 29

Замена валиков ..........................................................................33

Хранение руководства .................................................................34

Служба технической поддержки..............................................34

Авторское право ..............................................................................34

Справочная информация ........................................................35

Табл.1 Масса ................................................................................ 35

Табл.2 Номинальный тепловой поток .............................35

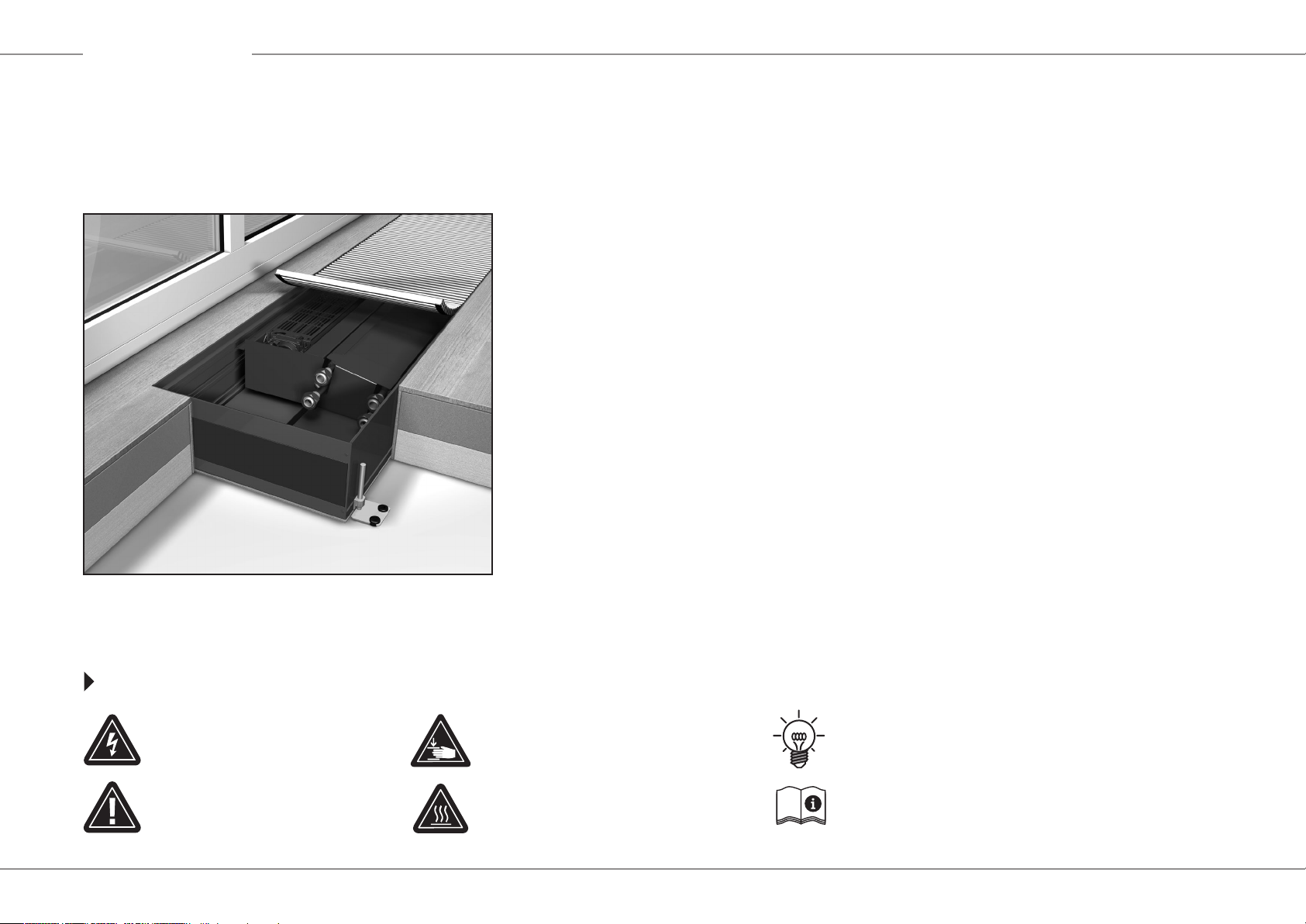

Опасность поражения
электрическим током!

Внимание! Опасность!

Осторожно! Возможно
травмирование рук!

Осторожно! Горячая поверхность!

Полезный совет/примечание

Ссылка на руководство

Обзор изделия

Объем поставки

Системный конвектор
с тангенциальным
вентилятором

QSK HK 320 или QSK HK
360 (2-х трубный)

или

Системный конвектор
с принудительной
конвекцией

QSK HK 320 или QSK HK
360 (4-х трубный)

Монтажная крышка

Набор фиксаторов для декоративной рулонной решетки

Руководство

Стандартные компоненты

Регулятор «Альфа» AR 6010 KD

Цифровой регулятор температуры в помещении с
интегрированным задатчиком скорости вращения для
функций «Нагрев» или «Нагрев / Охлаждение» в 2- и
4-трубных системах. Подходит для шинного соединения
встраиваемых в пол конвекторов, оснащенных GS 2000.

Шланг для конденсата с хомутом

4 x JBA 8.80 без фиксатора 2 x JBA 8.80 с фиксатором

Набор наружных юстировочных ножек JBA 8.80 - set

(внутренние ножки под заказ)

Включает

Системный цоколь «Альфа» AS 1000

Монтажный цоколь и электрический разъем для
регулятора «Альфа». AS 1000 может монтироваться как на
штукатурку, так и на коробку выключателя.

Соблюдайте правильное расположение выводов регулятора и
маркировку на системном цоколе «Альфа».

4

Обзор изделия

Опциональные компоненты

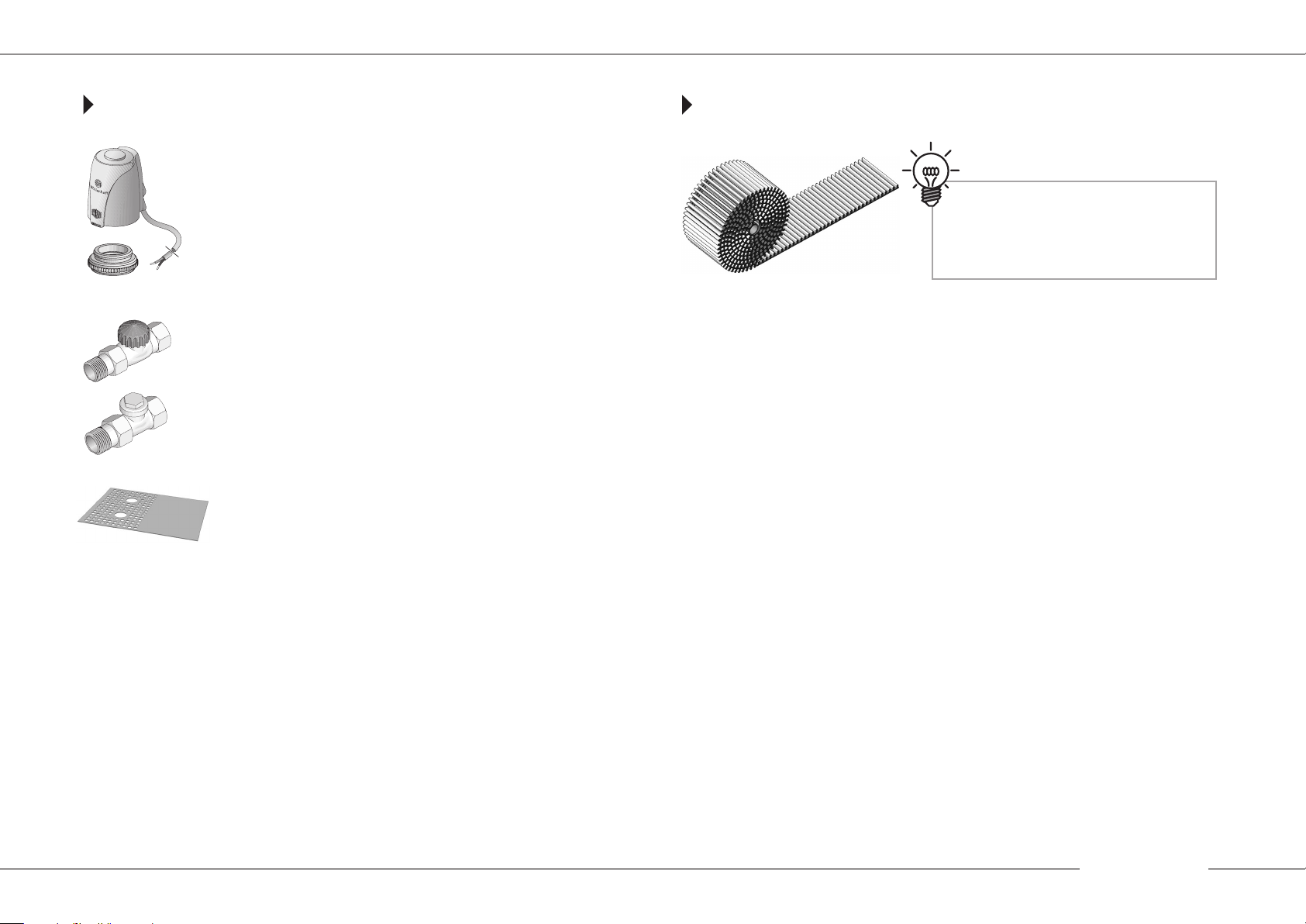

Привод «Альфа» 24 В – AA 4004-80-02
Термоэлектрический сервопривод, замкнут в обесточен­ном состоянии, включает адаптер вентилятора VA 80, под­ходит для VUD 15. Приступая к установке привода «Альфа»
на нижнюю часть вентиля VUD 15, учитывайте сведения,
изложенные в руководстве по монтажу привода «Альфа».

VUD 15
Термостатический вентиль

RLD 15
Вентиль проходной запорный DN 15

- пластиковая накладка на зону системы управления

- пластиковая накладка на зону гидравлического подключения

Декоративная рулонная решетка

Декоративная рулонная решетка
не входит в комплект поставки,
а заказывается/ поставляется по
отдельному заказу.

Фильтр предварительной очистки (без гигиенического
сертификата соответствия)

QSK HK 260 | 320 | 360

5

Обзор изделия

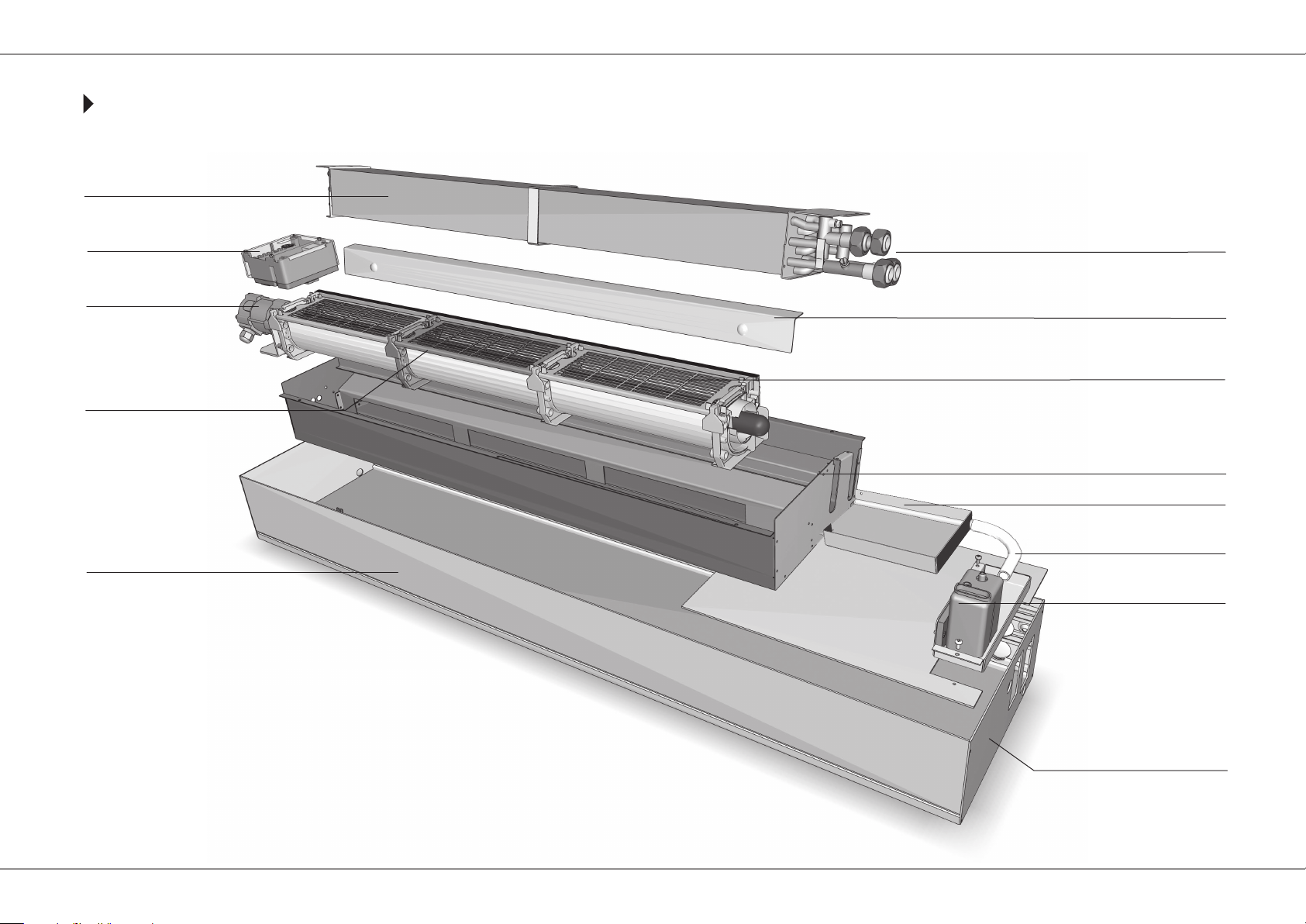

Обзор устройства

Высокомощный теплообменник

Блок управления воздуходувкой
GS 2000

Гидравлические патрубки

EC-двигатель

Воздухонаправляющий

профиль

Системный лоток конвектора

Разделительный уголокl

Перфорированный лист

Ванна для отвода конденсата

Ванна для отвода конденсата

Шланг для конденсата

Насос для отвода

конденсата*

* входит в комплект поставки при заказе конвектора с насосом для отвода конденсата

Торцевая пластина

6

Информация о продукте

Использование по назначению

Рабочая среда

Системные конвекторы холодного и горячего водоснабжения Möhlenhoff
серии QSK HK предназначены для насосных систем в закрытых помещениях
и могут использоваться в качестве системы общего обогрева или там, где
необходимо восполнить дефицит тепла.
Настоящий прибор не предназначен для использования лицами (включая
детей) с ограниченными физическими, сенсорными или умственными спо­собностями, а также не имеющими соответствующих опыта и/или знаний,
за исключением случаев, когда эти люди находятся под присмотром лица,
ответственного за их безопасность, или получили от этого лица указания по
использованию прибора.
Дети должны находиться под присмотром, что позволяет гарантировать, что
они не играют с прибором.

Описание изделия

Системные конвекторы Möhlenhoff – высококачественные встраиваемые
в пол приборы, которые производятся в соответствии с современным тех­ническим уровнем с точностью до миллиметра. От внешних повреждений
и нагрузок, которые могут иметь место при перевозке, приборы защищены
соответствующей упаковкой.
Однако при использовании не по назначению любой системный конвектор с
воздуходувкой может представлять опасность для пользователя или третьих
лиц. Возможны поломки прибора или повреждения другого имущества. Про­изводитель не несет ответственности за повреждения, возникшие в результа­те неправильного обращения, монтажа или применения прибора.
Чтобы избежать замерзания воды в конвекторах, что может привести к нару­шению целостности теплообменника, появлению трещин в теплообменнике
и разрушению мест соединений, не допускается обдув конвектора струями
воздуха с отрицательной температурой (например: при постоянно открытой
створке окна или двери)
Системные конвекторы серии QSK HK с помощью высококачественных
тангенциальных вентиляторов и теплообменников подают нагретый воздух,
что обеспечивает комфортный климат в помещении. Высокий КПД бесшумно
работающего тангенциального вентилятора обеспечивает быстрый и эффек­тивный нагрев воздуха в помещении.
Как и все системные конвекторы Möhlenhoff, конвекторы серии QSK HK мож­но встраивать в конструкцию как

 •монолитного,
 •такидвойногопола(фальшпола).

Технически четко выверенная и элегантно оформленная декоративная решет­ка придает системному конвектору необходимую завершенность.

Для разводки системы холодного и горячего водоснабжения обычно используют
защищенные от наружной коррозии стальные или медные трубопроводы. При­меняются также трубопроводы из стойких полимеров, например, из полипропиле­новых комбинированных труб со стабилизирующей алюминиевой оболочкой или
из полиэтиленовых металлополимерных труб. Разводящие теплопроводы должны
быть теплоизолированными. Качество теплоносителя (горячей воды) должно соот­ветствовать требованиям, изложенным в п.4.8 «Правил технической эксплуатации
электрических станций и сетей РФ»

Области применения

QSK HK используется во всех случаях, когда важно избежать конденсации воды на
стеклах и запотевших окон, или в зонах, куда тепло требуется подавать на короткое
время. Конвекторы серии QSK HK предназначены для установки, прежде всего, в
конструкции бесшовного пола или в фальшполы перед большими застекленными
поверхностями, в том числе перед фасадами современной прозрачной архитектуры.

Примеры:

•Элитноежилье

•Зимниесады

•Рестораны

•Фойе,вестибюли

•Торговыепомещения

•Выставочныезалы

•Витрины

•Офисныеиадминистративныездания,атакже

•Зоны,кудатеплотребуетсяподаватьнакороткоевремя

При использовании конвекторов в горячих конструкциях пола заказчик обязан
предусмотреть специальные мероприятия по температурному экранированию, так
как максимальный нагрев деталей конвекторов серии QSK HK не должен превы­шать 120°C!

Системные конвекторы Möhlenhoff серии QSK HK не предназначены
для работы в следующих условиях:

 •вовзрывоопасныхзонах(опасностьвзрыва)
 •вовлажныхзонах(рисксбоя)
 •впомещенияхссильнозапыленнымиагрессивнымвоздухом(рисксбоя)

QSK HK 260 | 320 | 360

7

Информация о продукте

Технические характеристики

QSK HK 320 | 360

Регулируемая высота
(за счет юстировочных блоков)

Теплообменник

•ДлинаоребренияHL 398 мм | 850 мм | 1536 мм | 2286 мм

•Ширина 87 мм 87 мм 130 мм 130 мм

•Высота 75 мм

Рабочее напряжение первичное

Потребляемая мощность 20...35 Вт, в зависимости от длины

Кол-во выходов для переключения

Выход для сервопривода

Сетевые штепсельные разъемы

Рабочая температура 0 °C - 45 °C
Температура хранения -25 °C - 70 °C
Влажность воздуха макс. 80%, для моделей без отвода конденсата
Класс защиты IP 21
Присоединение шины Через телефонную линию, кабель I-Y(ST)Y, 2 x 2 x 0,8 мм

MS-распознавание

Макс. длина шинного провода* 100 м всей длины шины
Макс. число элементов в одной группе* 15 (1 «ведущий» + 14 «ведомых»)

WW-соединение Евроконус 3/4” с воздухоотводом
Диаметр трубы Ø 15 мм

Рабочее давление 1000 кПа (10 бар), под заказ 1600 кПа (16 бар)
Температура теплоносителя макс. 105°C

*Максимальная длина монтажного провода зависит от условий установки.

QSK HK 320:

2-трубный

Первичное100-240В,50-60ГцШирокий

1 x 0-10 В / 100 кОм Скорость вращения

1 x 230 В с возможностью переключения

2 x 24 В пост. тока, устойчив к перегрузкам и коротким замыканиям

Допустимый ток

Безвинтовые клеммовые соединения, макс. пло-

Автоматически после ввода в эксплуатацию, через распознавание

смежного напряжения цепи управления устройства для настройки

От 145 мм до 175 мм

QSK HK 320:

4-трубный

диапазон входного напряжения

2 x 0-10 В (нагрев и охлаждение)

щадь сечения провода 2,5 мм²

QSK HK 360:

2-трубный

Ток длит. нагрузки: 500 мА

Ток включения: 1 A

QSK HK 360:

4-трубный

Заводская табличка

Сторона окна - Window side

Тип: QSK HK 320-140-2150

100 - 240 В
50 - 60 Гц

Макс. 35 Вт
IP - 21

121858

1-B76-11-125

Заказ: Поз.:

Номер заказа:

Декларация соответствия

Настоящим производитель со всей ответственностью
заявляет, что изделия QSK 260, QSK 320 и QSK 360 со­ответствуют всем требованиям директив 89/106/ЕС,
2004/108/ЕС и 2006/95/ЕС.
Для оценки использовались следующие спецификации:

•DINEN442-2:2003-12

•DINEN60335-1:2007-02

•DINEN60335-2-80:2009-10

Знак соответствия нормам ЕС

Знак соответствия нормам РФ

АГ16

Номинальный тепловой поток см. в табл.1 на стр.35

Знак соответствия нормам РБ

8

Условия

Специальные знания

Электромонтажные работы проводятся в соответствии с действующими наци­ональными предписаниями по установке электрооборудования, а также пред­писаниями местного предприятия энергоснабжения. Настоящее руководство
предполагает наличие специальных знаний, аттестованных посредством соответ­ствующих дипломов государственного образца по одной из следующих специаль­ностей:

•

Специалист по установке электрооборудования/инженер-электронщик

•

Специалист по установке сантехнического, нагревательного и вентиляци-

онного оборудования

в соответствии с официально опубликованными в ФРГ названиями профессий, а
также сопоставимыми дипломами об окончании соответствующего учебного за­ведения в соответствии с правом европейского сообщества.
При создании этой инструкции мы руководствовались уровнем знаний, который
соответствует квалификации специалистов из вышеназванных профессиональных
направлений. Основные сведения из этих областей по этой причине не приводят­ся отдельно.

Место монтажа

Схема монтажа

Температурный шов

1
2

Теплозвукоизоляция

Теплозвукоизоляция под конвектором

3

Конвекторы Möhlenhoff серии QSK HK предназначены исключительно для горизон­тального монтажа в конструкции пола. Конвекторы Möhlenhoff серии QSK HK
можно встраивать в конструкцию как монолитного, так и двойного пола. Для пол­ной защиты от поступления холода вдоль остекленных поверхностей внутриполь-

ныйконвектордолженпокрыватьобщуюдлинуокна.Шторынедолжнызакрывать

конвектор, минимальная высота штор от окна – 50 мм.
При использовании конвекторов в горячих конструкциях пола заказчик обязан
предусмотреть специальные мероприятия по температурному экранированию, так
как максимальный нагрев деталей конвекторов серии QSK HK не должен превышать
120°C! При монтаже конвекторов QSK HK с направлением выхода воздуха на сторо­ну помещения присоединения выполняются следующим образом (если смотреть в
сторону окна): гидравлическая часть – слева; электрическая часть – справа.

Монолитные полы и напольные покрытия, в особенности, паркет,
из-за своих тепловых характеристик могут сдавливать лоток встра­иваемых в пол конвекторов. Поэтому мы рекомендуем заказчику
предусмотреть температурные швы соответствующих размеров.

QSK HK 260 | 320 | 360

9

Принцип действия

QSK HK в режиме нагрева QSK HK в режиме охлаждения

1

3

2

1. Охлажденный воздух («сползание» холодного воздуха).

2. Втягиваемый холодный воздух с помощью тангенциального вентилятора
нагнетается по всей длине теплообменника.

3. Нагретый воздух для экранирования холодного воздуха и нагрева
помещения.

1

3

2

1. Нагретый воздух из помещения (напр., под действием солнечного тепла).

2. Втягиваемый теплый воздух с помощью тангенциального вентилятора
нагнетается по всей длине теплообменника.

3. Охлажденный воздух для создания приятного климата в помещении.

10

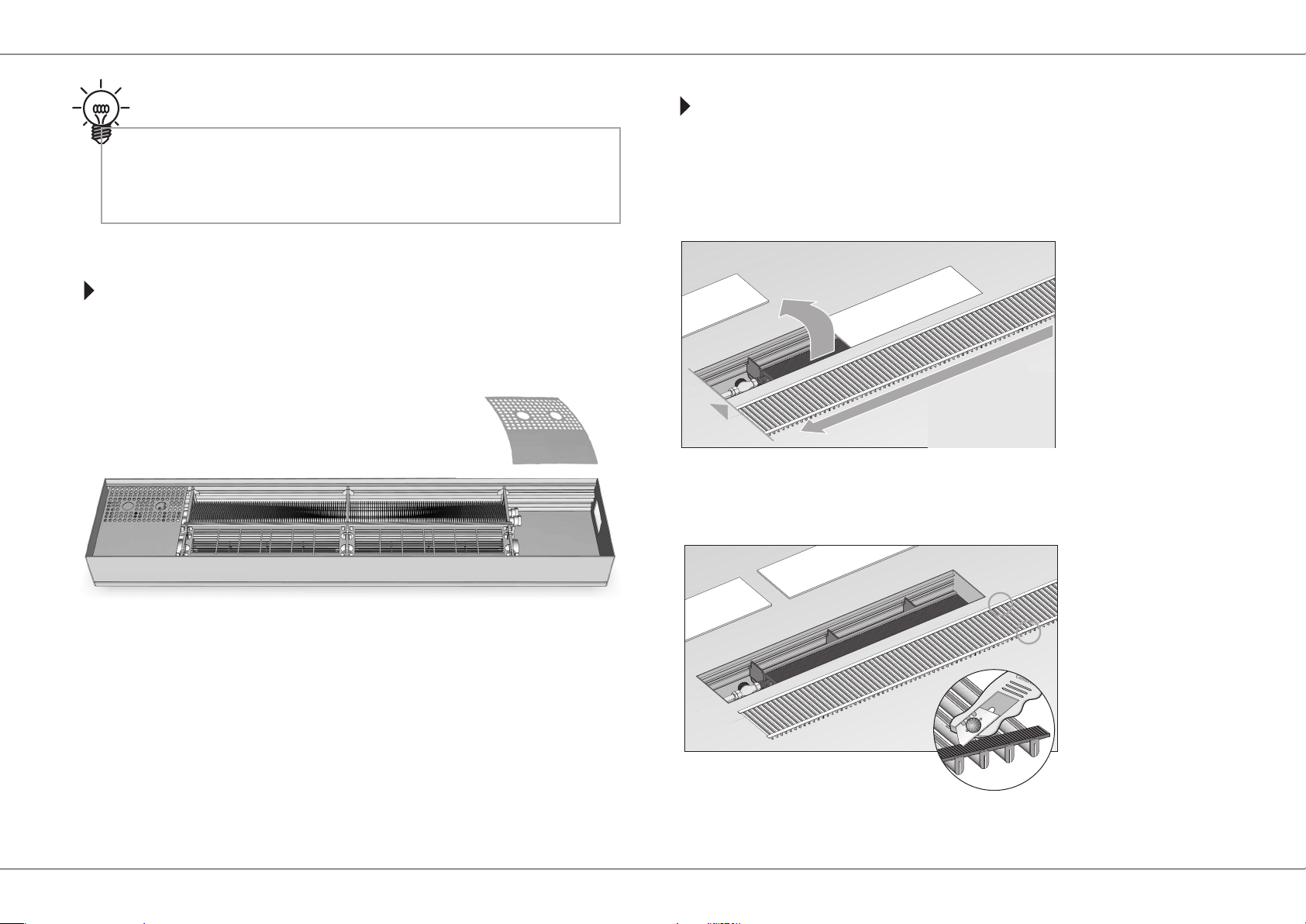

Монтаж

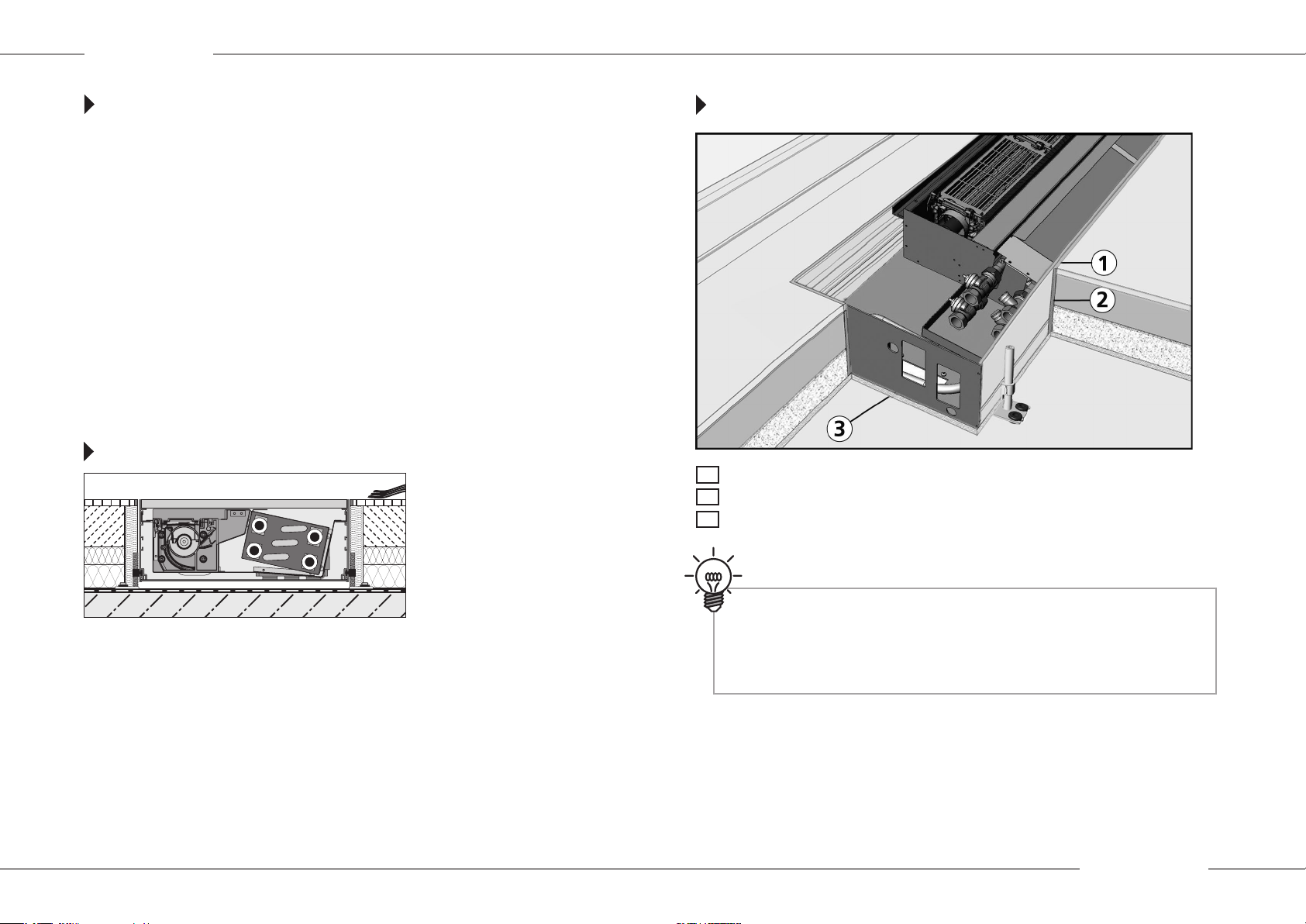

Подготовка к монтажу

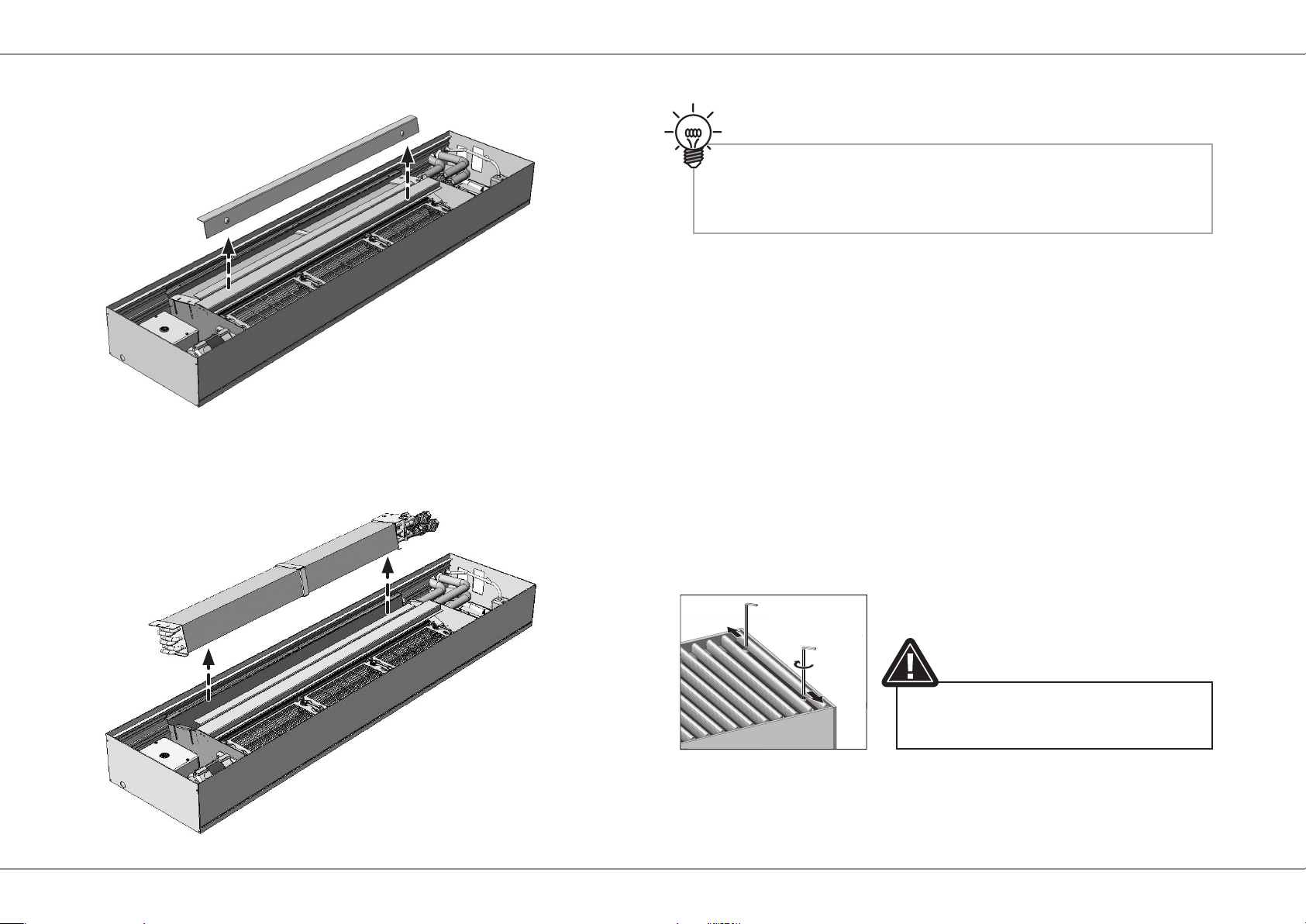

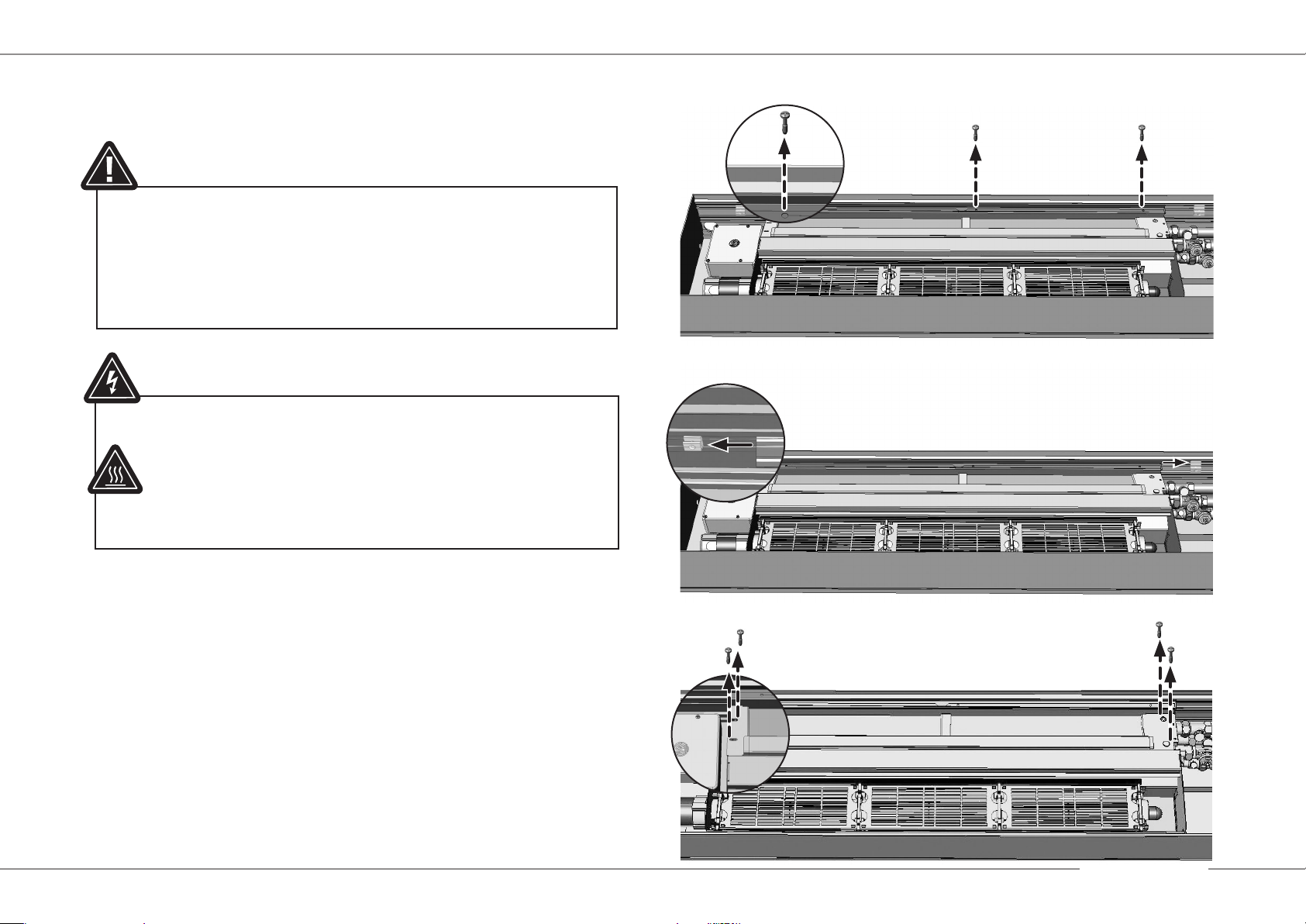

1. Снимите упаковку с конвектора QSK HK, не повредив при этом прибор.

2. Снимите монтажную крышку с лотка конвектора.

3. В области соединения (обозначено точкой) под монтажной крышкой
находятся принадлежности (в соответствии с комплектом поставки).

4. Окончательно удалять монтажную крышку следует только после пол­ ного завершения строительных работ.

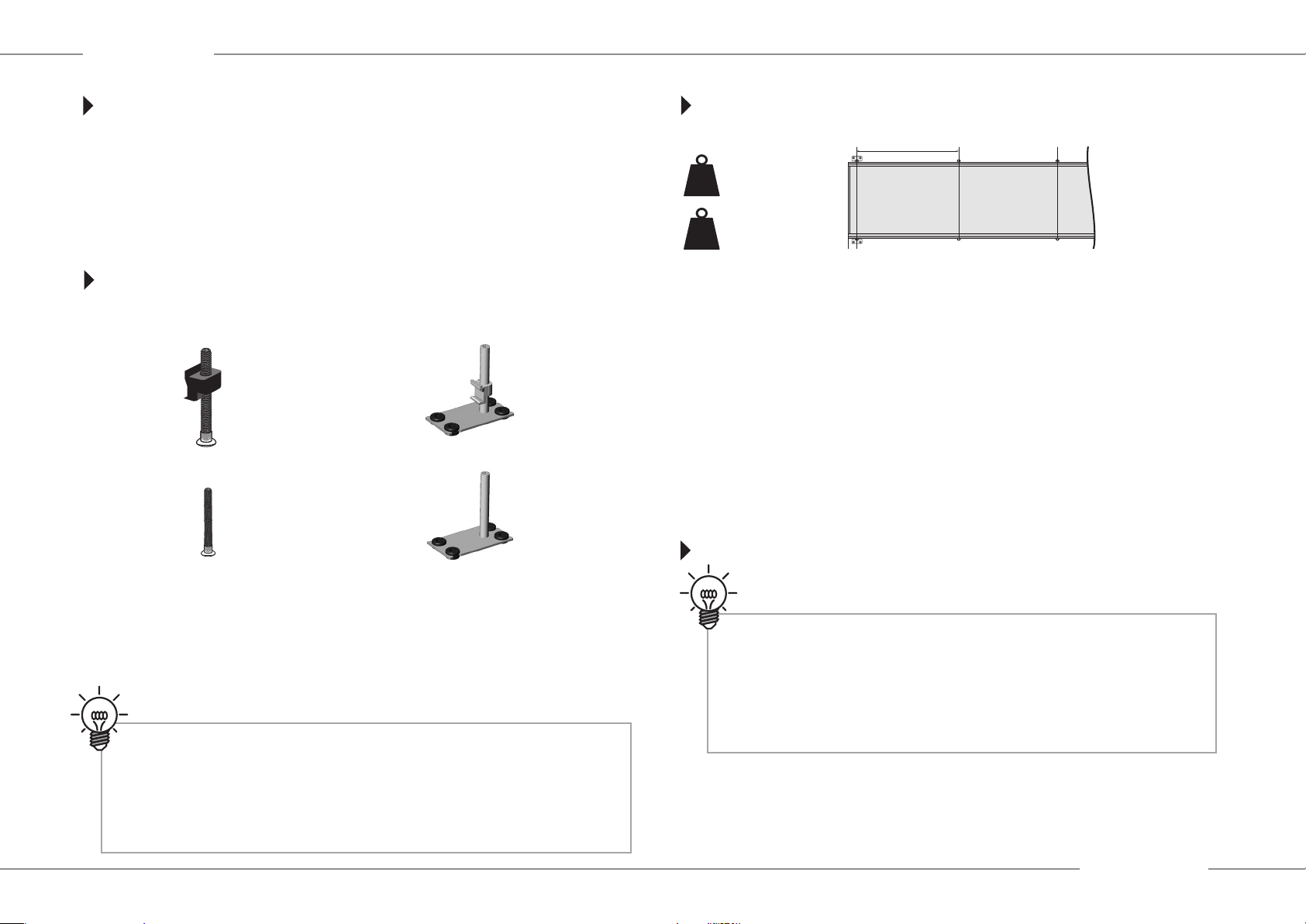

Выравнивание по высоте

Для регулирования по высоте и нивелировки с завода-изготовителя поставля­ется четыре вида юстировочных ножек:

• Внешние юстировочные ножки

JBA 8.80

• Внутренние юстировочные ножки

JBI 8.80

• Внешние юстировочные ножки с фиксатором

JBA 8.80

• Внутренние юстировочные ножки

с фиксатором JBI 8.80

Полная нагрузка при хождении

A

kg

kg

A = 500 мм

A = 400 мм

Вид сверху

130

180

Для обеспечения полной нагрузки при хождении при использовании внешних
юстировочных ножек без подкладки действуют следующие нормы:

 •Принагрузкедо130кг/мрасстояниеAмакс.500мм
 •Принагрузкедомакс.180кг/мрасстояниеAмакс.400мм

Монтаж и нивелировка

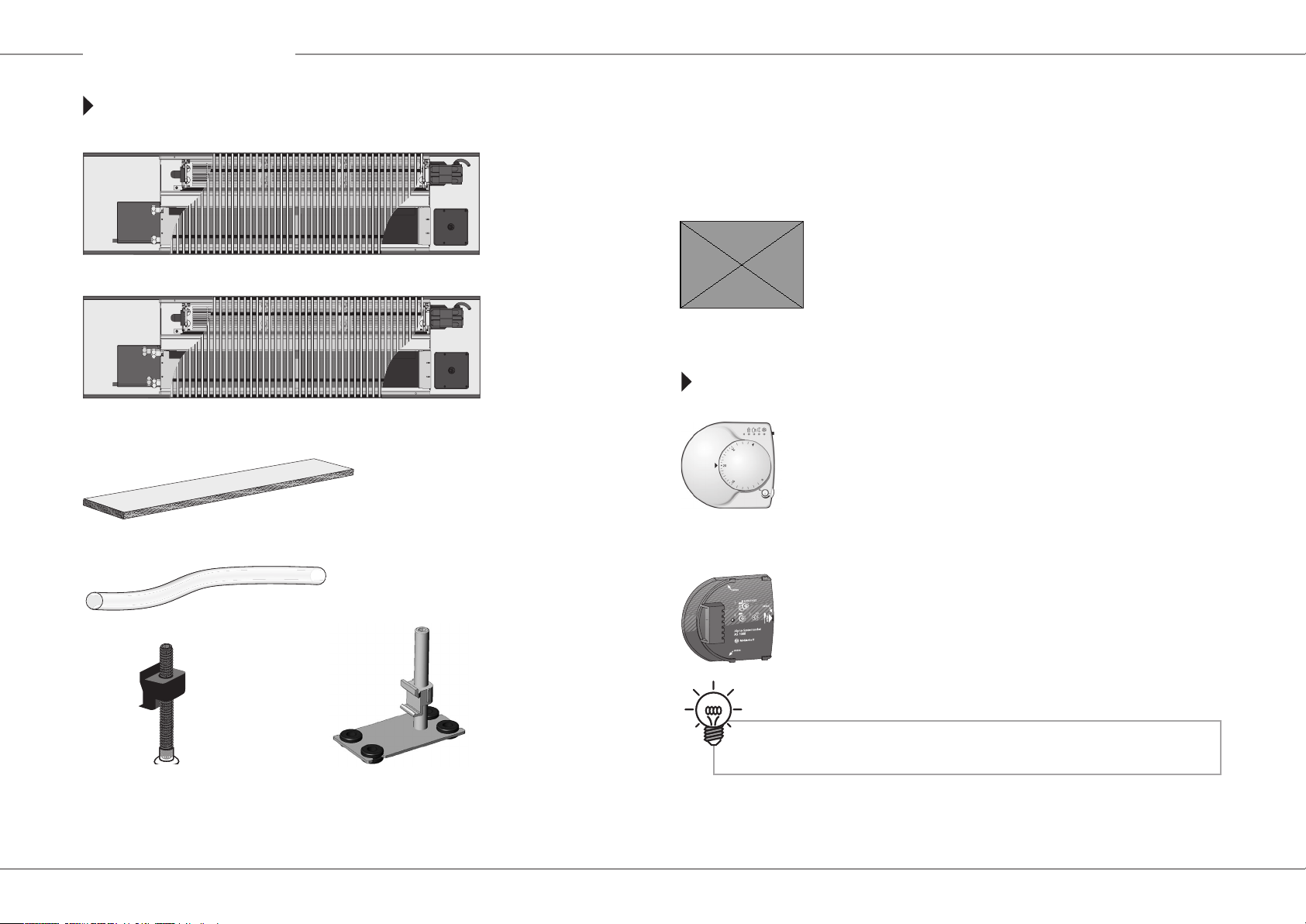

В комплект поставки каждого конвектора серии QSK HK входит всего 6 юстировоч­ных ножек – комплект внешних юстировочных ножек (в соответствии с объемом
поставки).

Количество юстировочных ножек (JB) из комплекта поставки рассчитано
только для нивелировки! Для обеспечения свободного перемещения

по всей площади под конвектор QSK HK подкладывается прочный на
сжатие заполнитель или тепло- и звукоизоляционный материал/уве­личивается количество юстировочных ножек (см. «Полная нагрузка

при хождении»)!

Чтобы исключить всплытие корпуса конвектора QSK HK при монтаже в
конструкции монолитного и наливного пола мы рекомендуем крепить

•каждыйприбор

•какминимумвчетырехточках

•сиспользованиемюстировочныхножексфиксатором

•нанесущемполу.

QSK HK 260 | 320 | 360

11

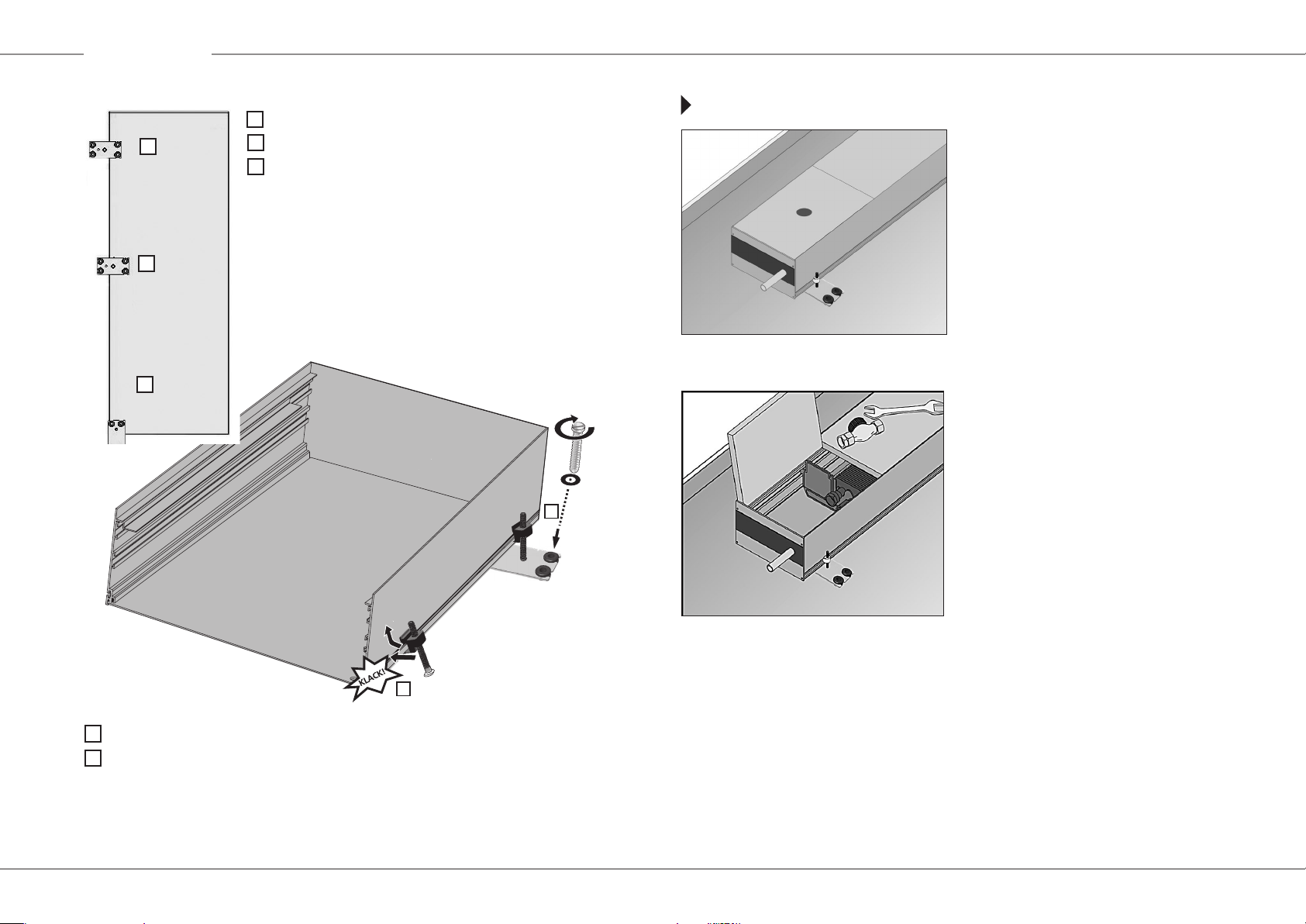

Монтаж

Внешняя юстировочная ножка

Монтажная крышка

1

2

1

2

3

Внутренняя юстировочная ножка

3

Юстировочная ножка для монтажа

заподлицо с окном (без фиксации)

Сторона для подсоединения трубо­провода обозначена на монтажной

крышкеточкой(«•»).

Окончательно удалять монтажную
крышку следует только после полного

2

завершения монтажа системного кон­вектора и окончания строительных
работ. Эта мера позволяет избежать
загрязнения и повреждения систем­ного конвектора.

1

1

Внешняя юстировочная ножка: защелкивание в профиле лотка

2

Внешняя юстировочная ножка: прикручивание

12

Монтаж

Монтаж

Расширение системы

Системный соединитель (в качестве опции)

SV Системный соединитель предназначен для объединения двух лотков
системного конвектора/ двух частей системного конвектора.

Вставьте соединитель в пазы лотка конвектора. Соедините части конвектора и
зафиксируйте соединение стопорными винтами M6 и ключом для внутреннего
шестигранника (размер 3).

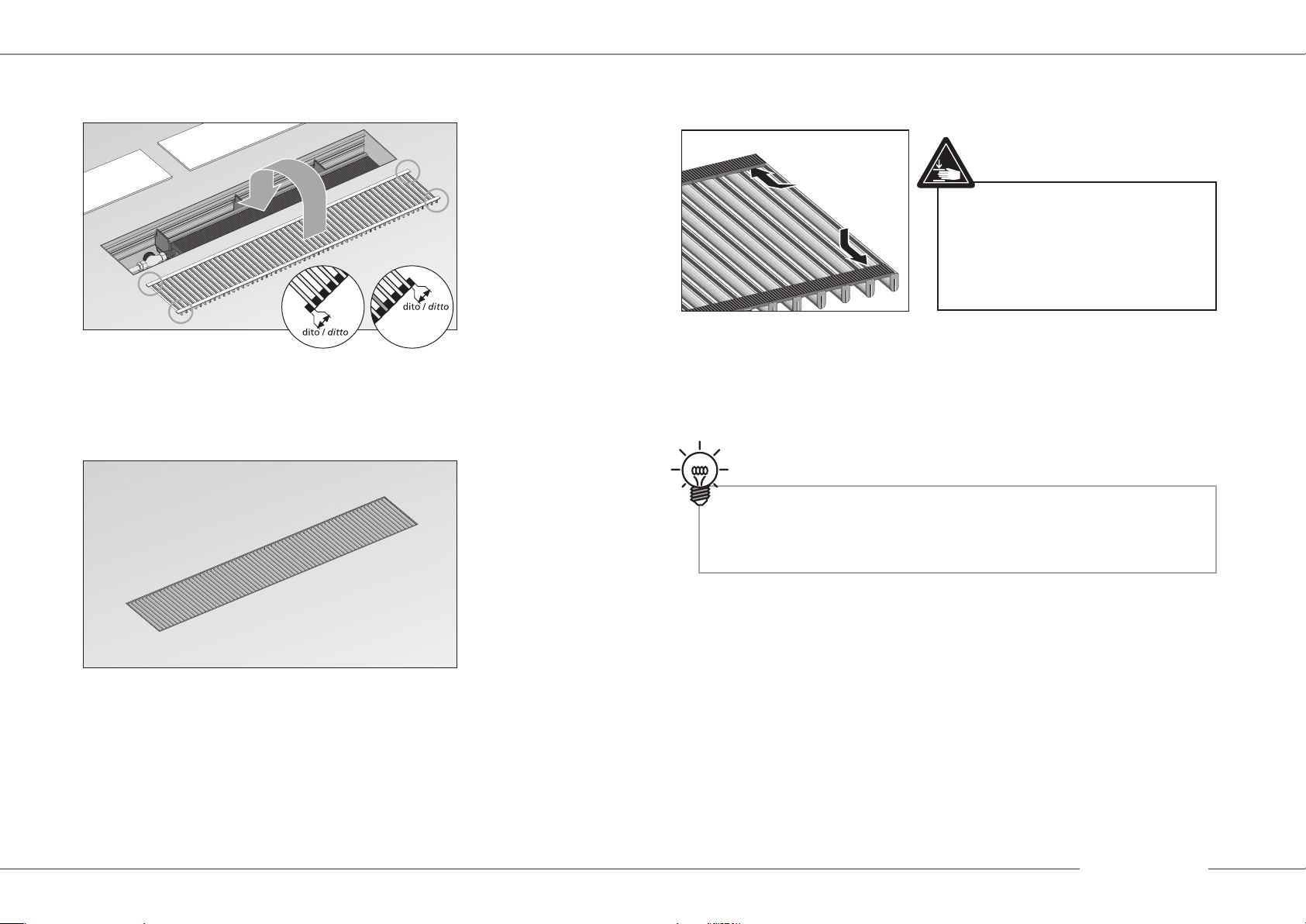

Подгонка скосов

Удаление транспортировочного крепежа

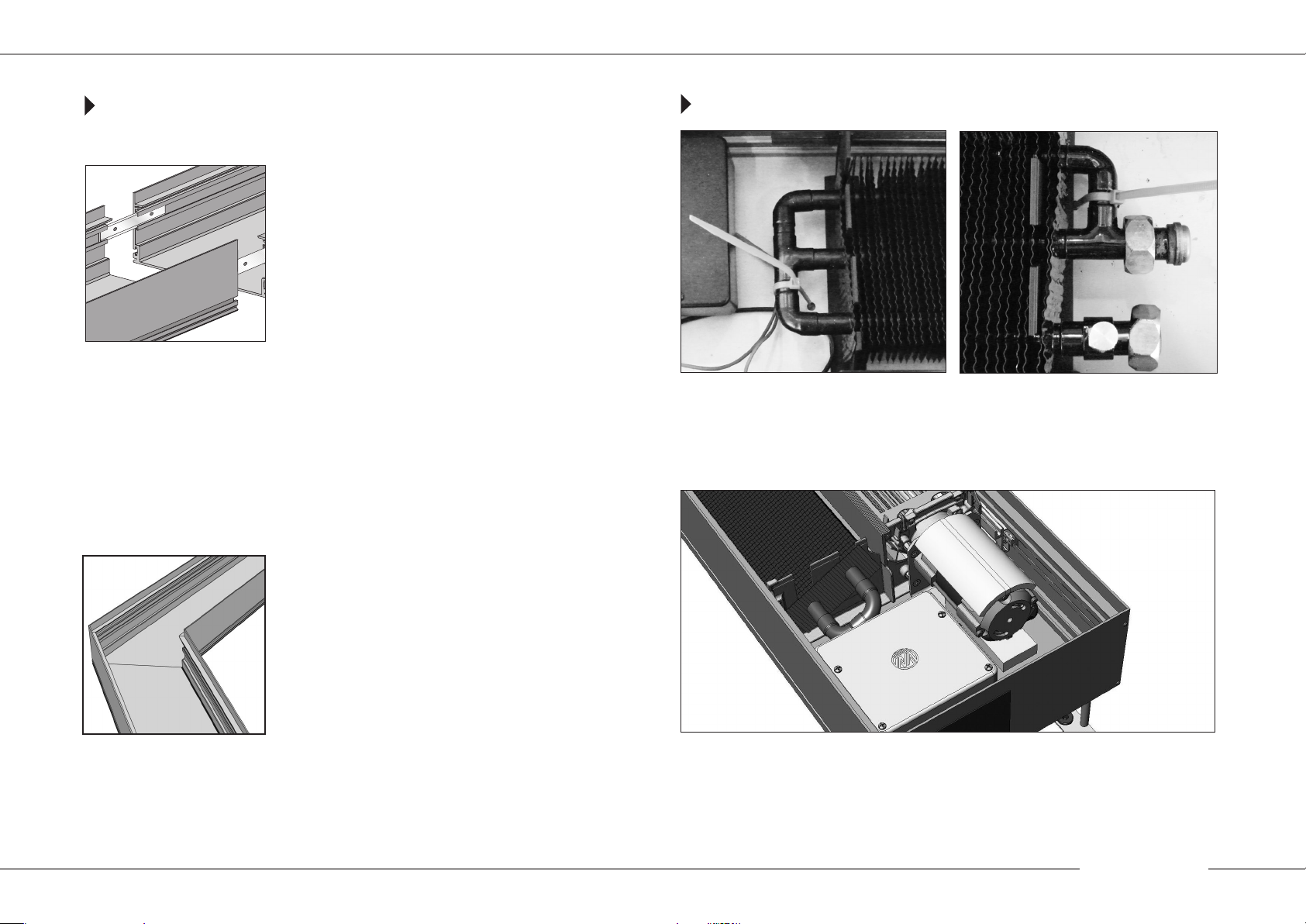

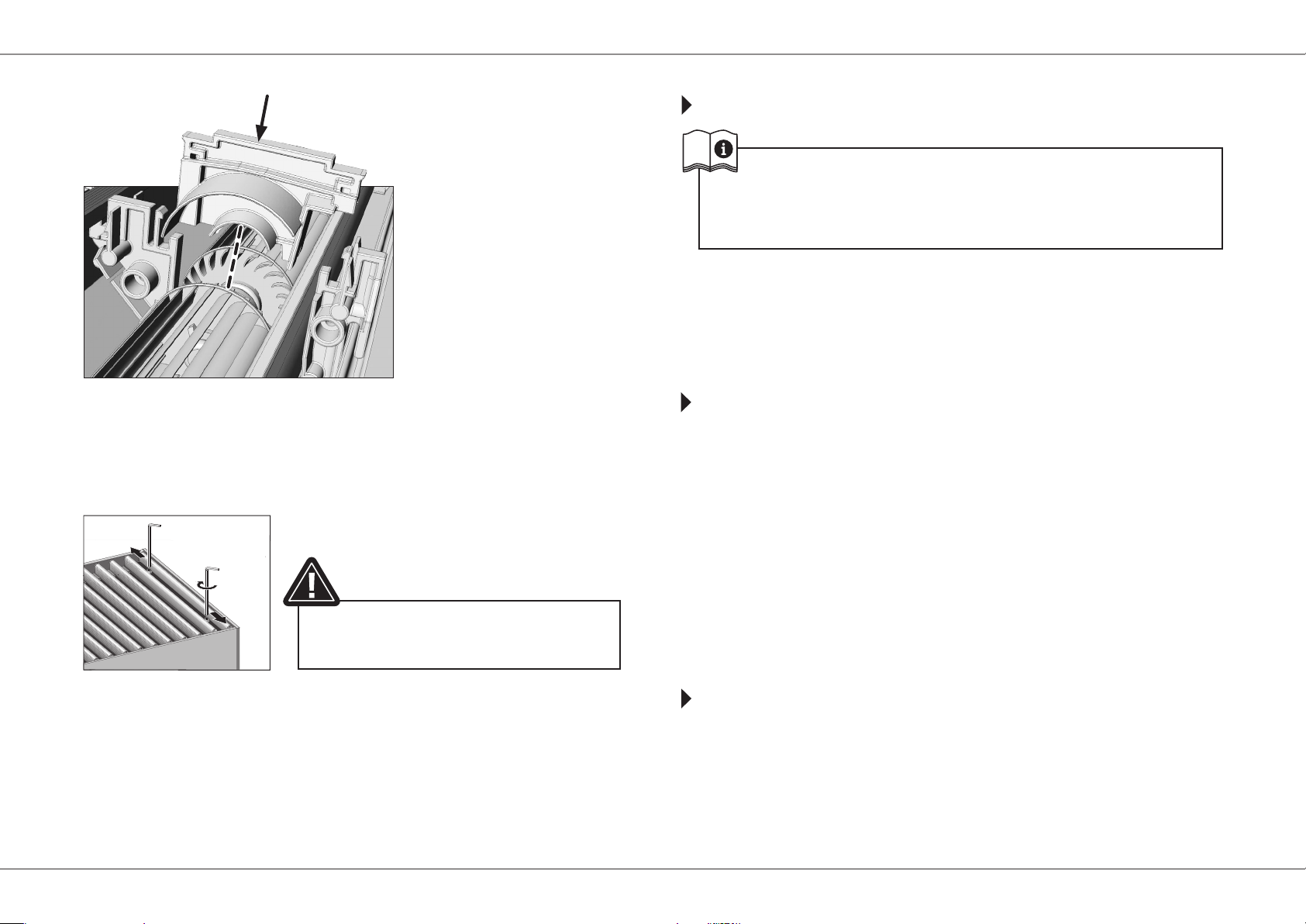

Теплообменник закреплен с двух сторон кабельной стяжкой за лоток конвек­тора. Снимите кабельную стяжку перед вводом в эксплуатацию!

GPS-2 Части конвектора для углового стыка поставляются в виде секций.

Под и над двигателем имеется защитный материал. Удалите его перед вводом
в эксплуатацию!

QSK HK 260 | 320 | 360

13

Монтаж

Гидравлическое подсоединение

Присоединительная арматура VUD/RLD (опция)

Присоединение воз­духоотвода

RLD 15

VUD 15

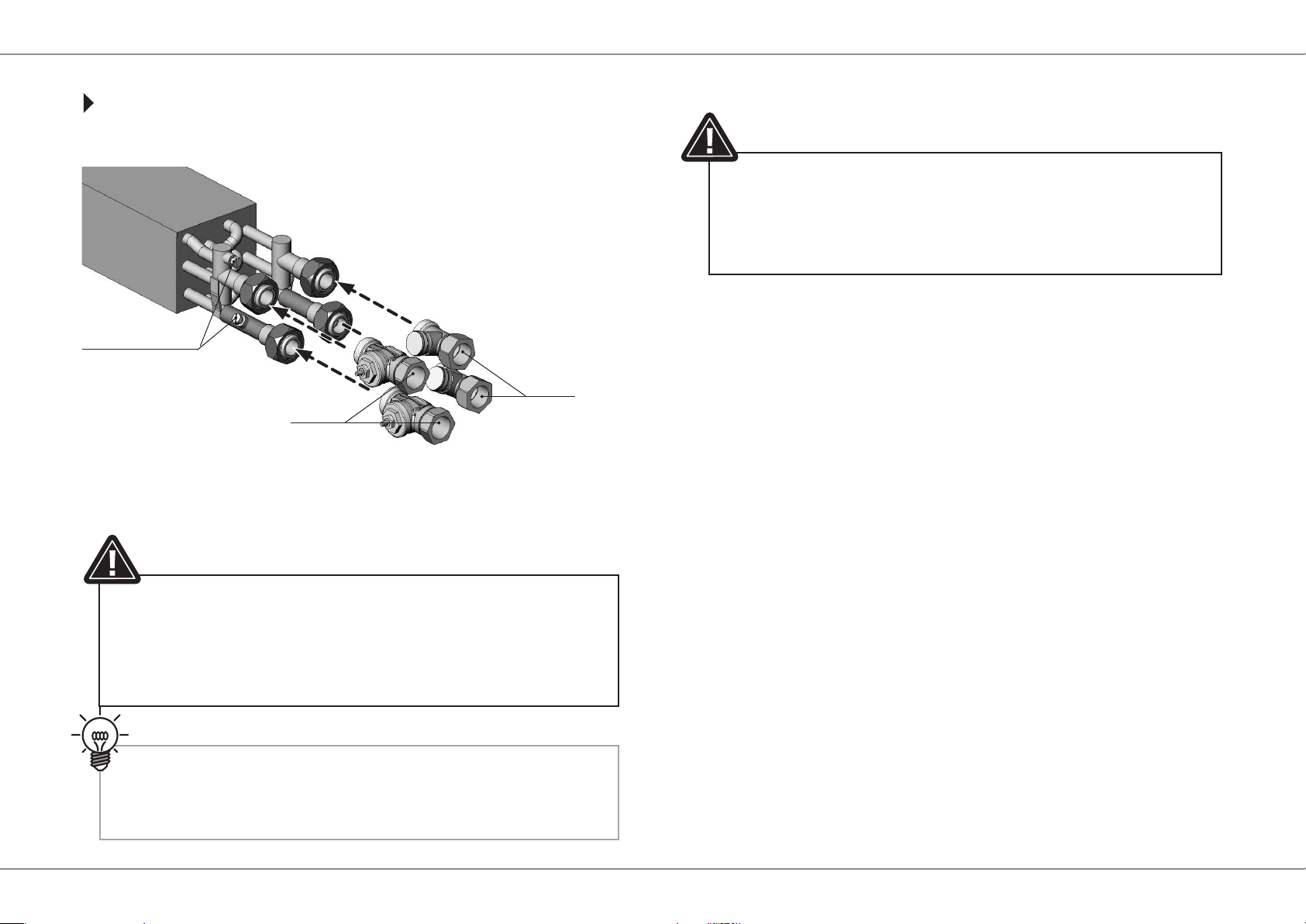

Прикрутите VUD 15 к линии подачи водоснабжения, а RLD 15 – к обратной
линии системы водоснабжения.

Контур охлаждения

Изолируйте все трубы контуров охлаждения, которые расположены
не над ванной для отвода конденсата, с обеспечением диффузионной
непроницаемости! При невыполнении этого требования возможны
повреждения здания из-за конденсата.

• Произведитемонтажприсоединительныхтрубопроводовбез

механического напряжения! В противном случае возможны
прокручивание и срыв патрубков!

• Еслипримонтажеприсоединительныхтрубопроводовиспользуются

паяные соединения, обязательно убедитесь, что исключено
повреждение элементов конвектора из-за нагрева!

Окончательно удалять монтажную крышку следует только после
полного завершения монтажа системного конвектора и окончания
строительных работ. Эта мера позволяет избежать загрязнения и
повреждения системного конвектора.

14

Монтаж

Монтаж присоединительных проводов

Конвекторы Möhlenhoff QSK HK доступны в двух типоразмерах по
ширине. Модель любой ширины можно укомплектовать 2- / 4-трубным
теплообменником. В остальном, конструктивные размеры обоих моделей
полностью идентичны.

VLK

VL

RL

VL

RL

QSK ... HK 2L

VL – линия подачи для контура нагрева
RL – обратная линия

QSK ... HK 4L

VLH – линия подачи для контура нагрева
RLH – обратная линия для контура нагрева
VLK – линия подачи для контура охлаждения
RLK – обратная линия для контура

охлаждения

VLH

RLH

VLK

VLH

RLH

RLK

RLK

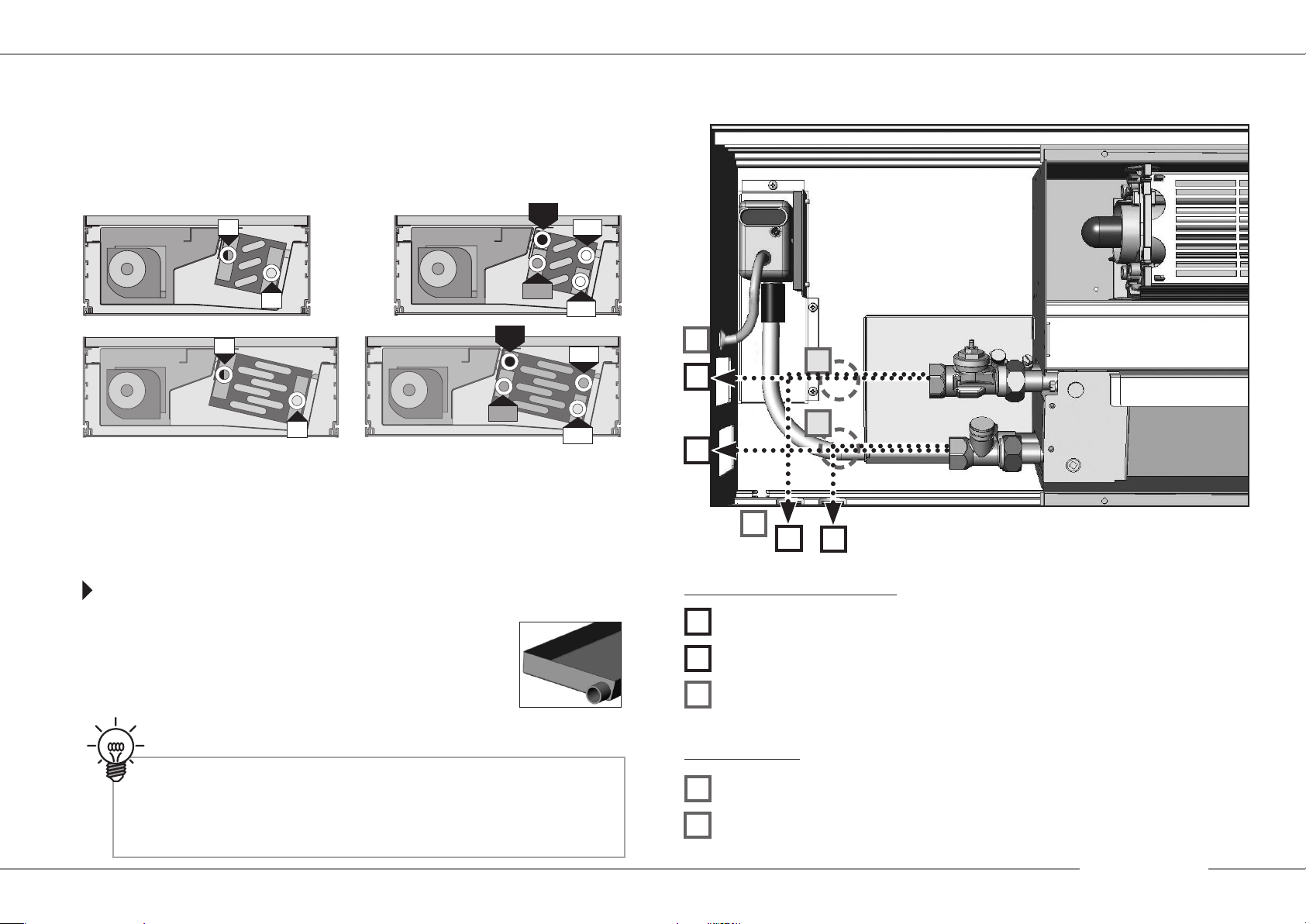

Варианты подключения

4.

3.

1.

3.

1.

4a.

2.

2.

Отвод конденсата

В каждой ванне для конденсата внутри QSK HK предусмотрен
патрубок для отвода конденсата. С учетом запланированной
конструкции системы и ожидаемой температуры среды сторона
заказчика должна предусмотреть отвод для конденсата!

v

Учитывайте предписания постановления об обязанности
предприятий возводить сооружения по очистке сточных вод:

 •примонтажеканализационныхсифонныхзатворов
 •приотводеконденсатавканализацию!

Патрубок для подключения воды

1.

Вариант: со стороны торца

2.

Вариант: со стороны помещения

3.

В качестве альтернативы: через днище

Отвод конденсата

4.

Патрубок со стороны торца

4a.

В качестве альтернативы: со стороны помещения

15

QSK HK 260 | 320 | 360

Монтаж

Насос для отвода конденсата (опция)*

Приступая к монтажу насоса для отвода конденсата, обязательно почистите
ванну для сбора конденсата!

Не монтировать насос для отвода конденсата на GS 2000!

В насосе Sauermann SI 1082 имеется термозащита: срабатывание 90°C.

Выходная сторона насоса:
Выходная сторона насоса подключается к канализационной линии
посредством шланга с внутренним диаметром 6 мм. Напорный трубопровод
насоса можно быстро и просто подключить к канализационной линии
посредством комплектующей детали Sauermann ACC00205 (не входит в объем
поставки).

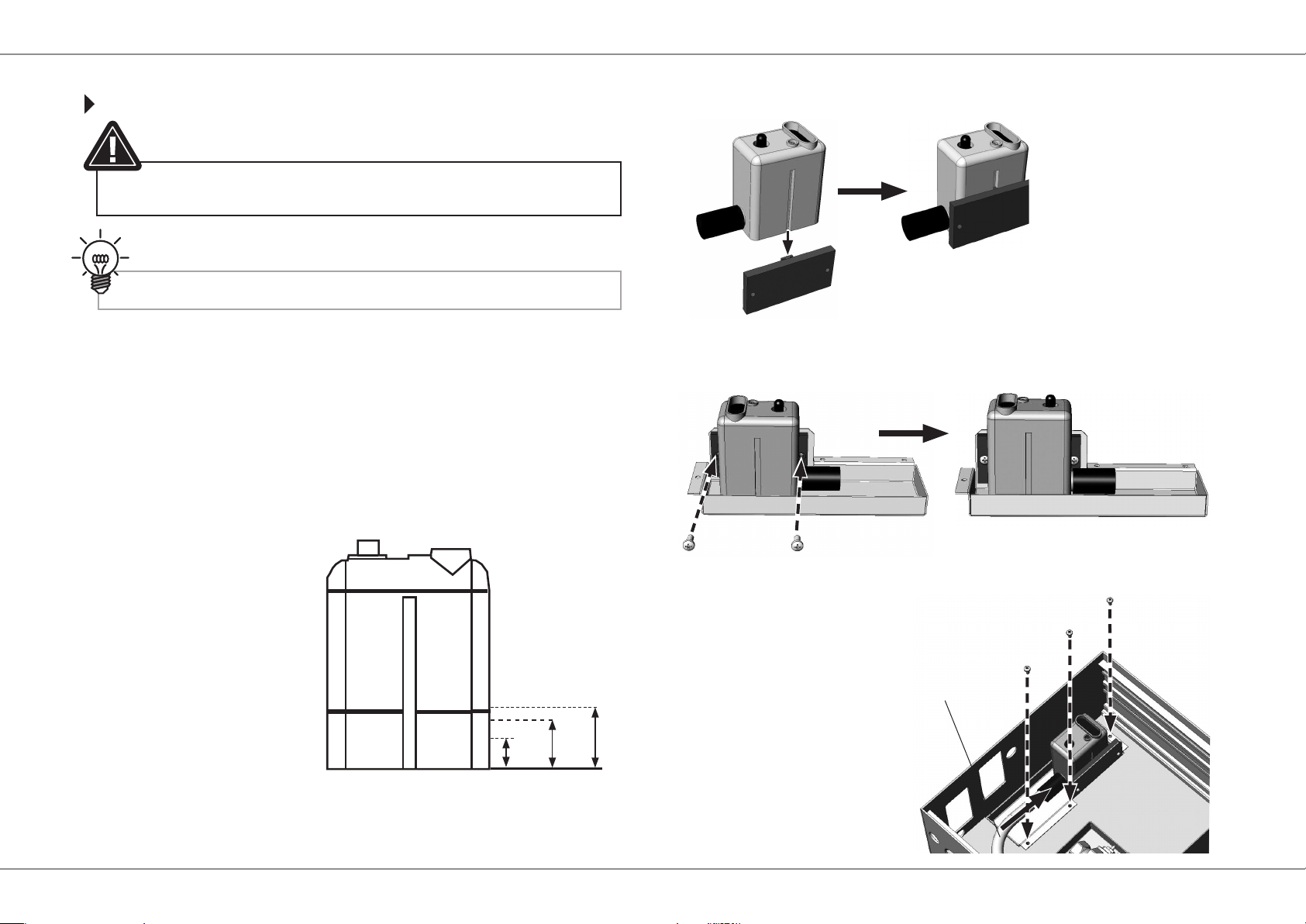

Монтаж насоса для отвода конденсата

1. Введите модуль насоса в выемку резиновой пластины таким образом, чтобы
до пола оставалось 5 мм (предотвращение корпусного шума).

Уровень

A Сигнал тревоги, 21 мм +/-2
B Включение, 18 мм +/-2
C Выключение, 12 мм +/-2

*Учитывайте также данные входящего в объем поставки руководства по

эксплуатации Sauermann для насоса SI 1082.

C

B

A

2. Установите насос в предохранительный поддон. Привинтите резиновую
пластину на предохранительном поддоне.

Шланг для конденсата с хомутом

3. Установите насосный блок в
выемку предохранительного
поддона, прикрутите
его к поддону. Закрепите
предварительно
смонтированный шланг для
конденсата на насосе.

16

Монтаж

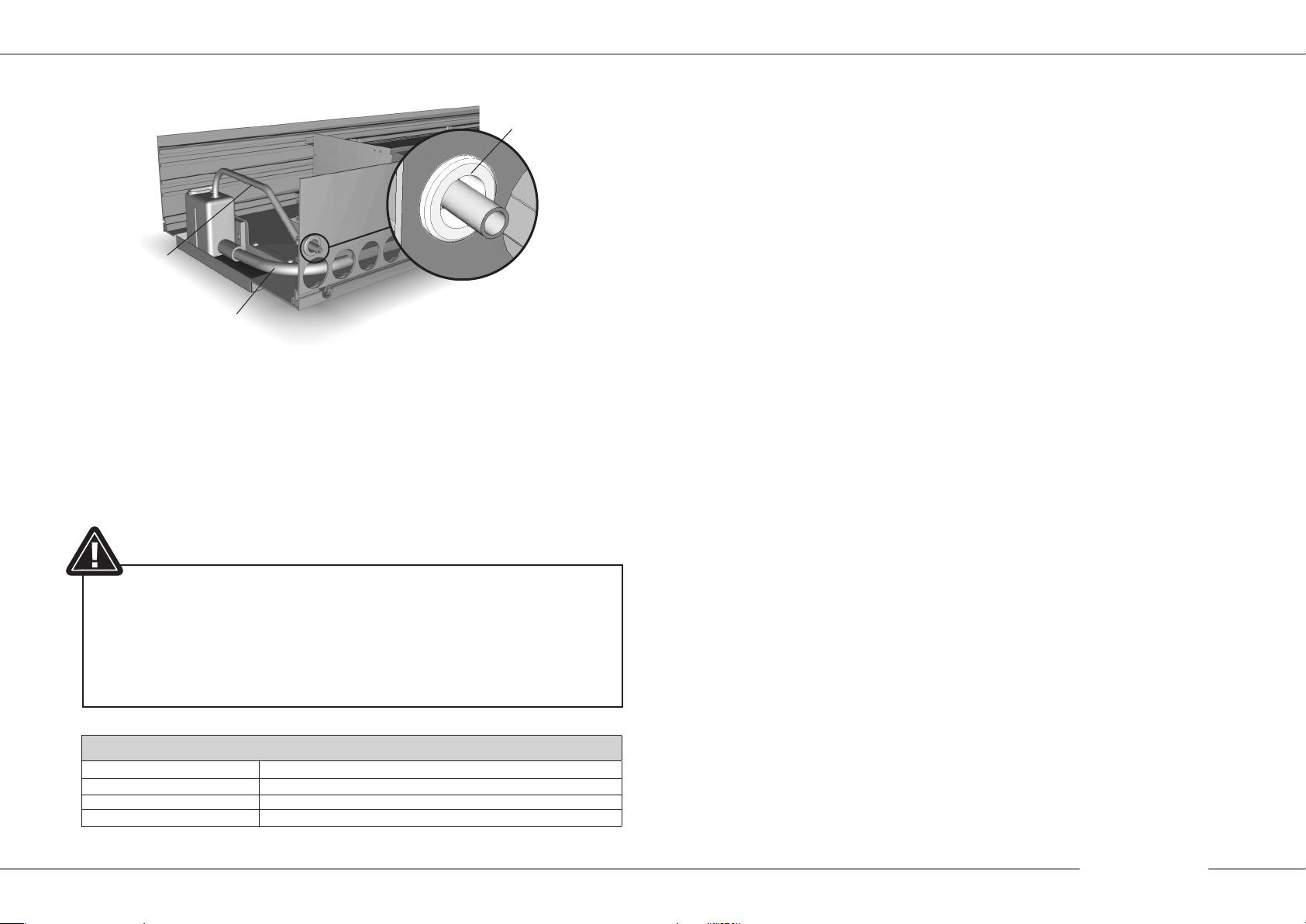

Проходная
втулка

Шланг для
отвода
конденсата

Шланг для конденсата
с хомутом

4. Закрепите шланг для отвода конденсата (не входит в объем поставки) с
внутренним диаметром 6 мм на насосе для отвода конденсата. Установите
проходную втулку из объема поставки со стороны торца на стенке
конвектора (или, в специальном исполнении, со стороны помещения, рис.
вверху).Проведите шланг через проходную втулку и обрежьте его до нужной
длины.

Электрическое подключение насоса для отвода конденсата

Электромонтаж насоса осуществляется специалистом-электриком согласно
руководству Sauermann из объема поставки.
Электрическое подключение насоса для отвода конденсата (подача
электроэнергии и сигнальные контакты) осуществляется в монтируемой
стороной заказчика розетке. При этом для питающего провода следует
предусмотреть автоматический предохранительный выключатель (RCD).

Технические характеристики насоса для отвода конденсата

Макс. производительность 8 л/ч
Макс. нагнетание 6 м
Источник питания 230 В ~ 50/60 Гц/ 120 В ~ 60 Гц
Мощность 10 Вт

QSK HK 260 | 320 | 360

17

Монтаж

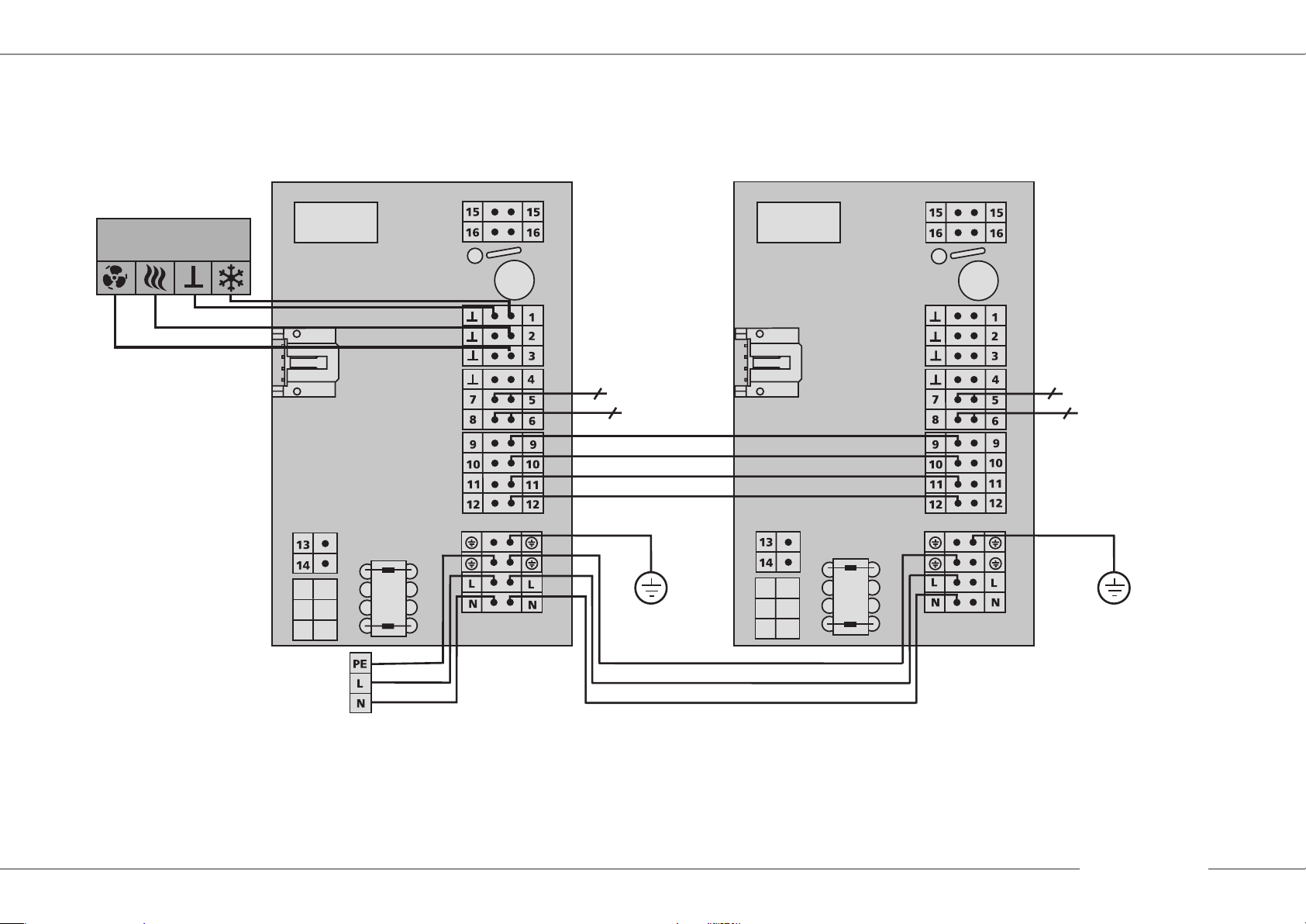

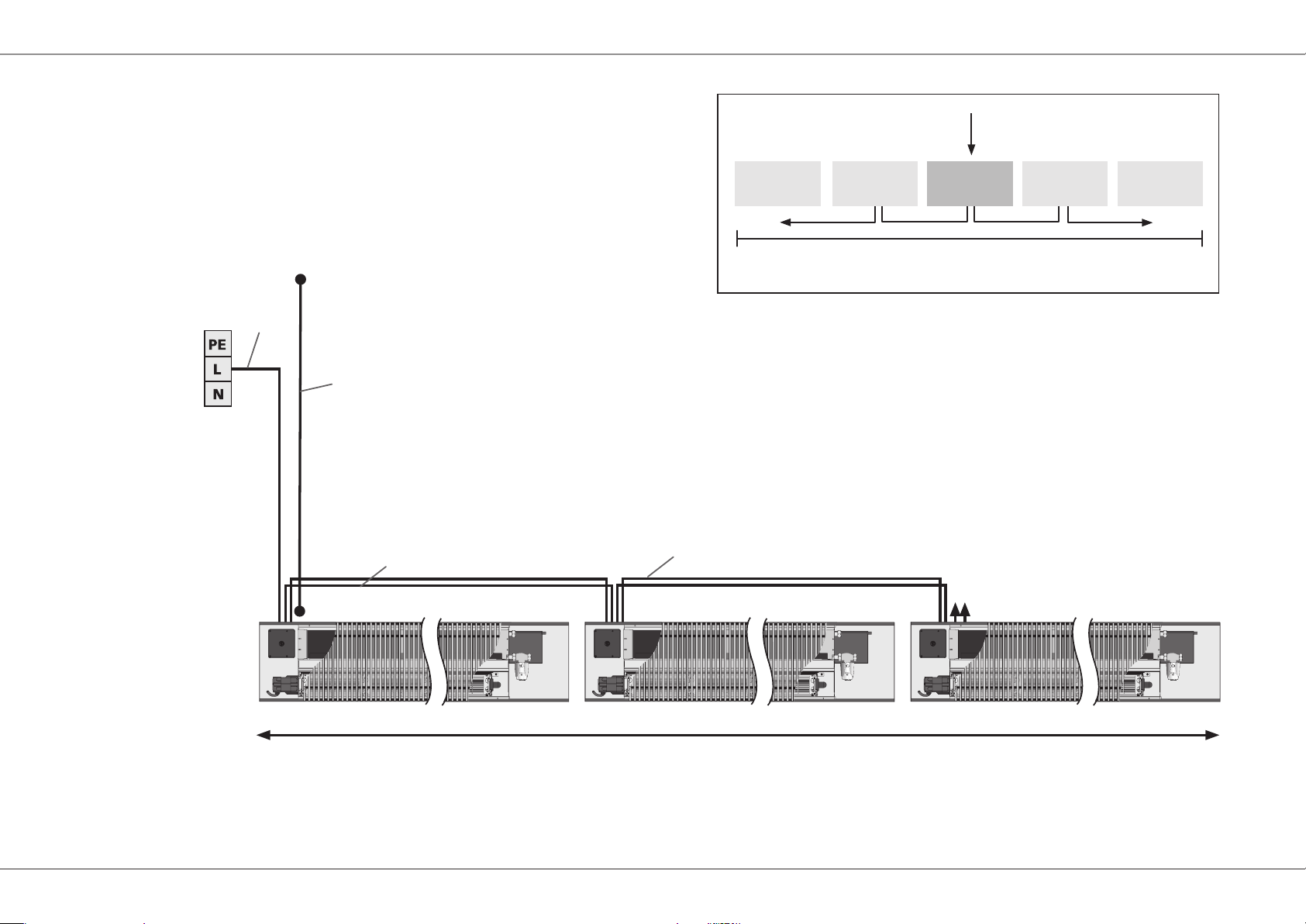

Электрическое подключение

Системные конвекторы Möhlenhoff с тангенциальным вентилятором
стандартно комплектуются блоком управления воздуходувкой GS 2000. При
этой системе управления цепь нагрузки и цепь управления, что касается
условий их подключения, в некотором роде не зависят друг от друга.

Мы рекомендуем использовать для всех цепей нагрузки провод NYM-J 3
x 1,5 мм2 или равноценный. Используйте для всех подключений системы
управления/подключений связи кабель J-Y(ST)Y 0,8 мм.

ВНИМАНИЕ! Опасность поражения электрическим током!
Электромонтажные работы проводятся квалифицированным
электриком в обесточенном состоянии!

GS 2000

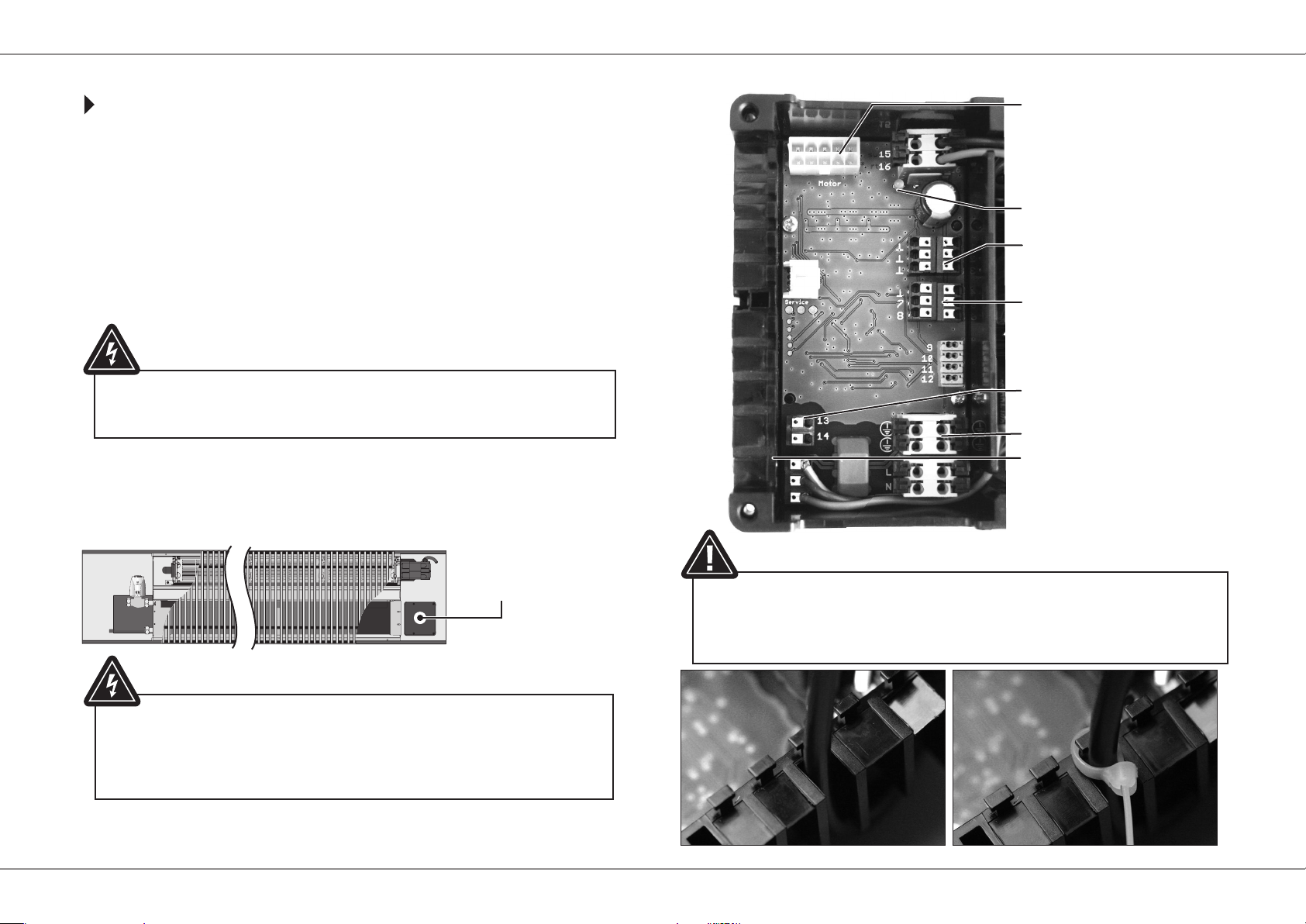

Полное электрическое подключение к GS 2000 в области соединения QSK HK
стандартно производится на стороне двигателя вентилятора.

Разъем для EC-двигателя
(монтаж на заводе­изготовителе)

Индикатор режима

Входы системы управления:
«Охлаждение», «Нагрев»,
«Скорость вращения»

Выходы для сервоприводов:
«Охлаждение», «Нагрев»

Выход для систем
управления 230 В

Напряжение в сети 230 В

Линейный ввод/ разгрузка
провода от натяжения

GS 2000

• Всесхемыподключения/электромонтажныесхемыданыбезучета

электрических защитных устройств/ мер защиты!

• ЭлектрическоеуправлениеQSKHKосуществляетсярегулятором

«Альфа» AR 6010 KD-S. Альтернативное управление по запросу.

Для обеспечения разгрузки проводов от натяжения зафиксируйте
уложенные в соответствующих позициях электрокабели кабельной стяжкой
в специально предусмотренных для них петлях.

18

Монтаж

Подключение к сети (L, N, PE)

Подайте рабочее напряжение 230 В пер. тока 50/60 Гц на клеммы, обозначен­ные L, N и . Клеммы предназначены для подключения подводящего и отво­дящего кабеля. Так можно запитать несколько приборов одним кабелем. Макс.
сечение жилы сетевого провода для прямого подключения не должно превы­шать 2,5 мм². Заказчик обязан обеспечить защиту провода многополюсными
линейными защитными автоматами/ предохранительными устройствами с
макс. номинальным током 6A или равноценным.

Эти предохранительные устройства должны на каждом выводе
иметь раствор контактов в соответствии с условиями для полного от­ключения от сети!

Подключение сервоприводов (5 – 8)

В GS 2000 имеется два выхода для подключения термоэлектрических серво­приводов в исполнении 24 В пост. тока: по одному выходу для режима «Нагрев»
и «Охлаждение». Подсоедините сервоприводы согласно вышеуказанной схеме
подключения.

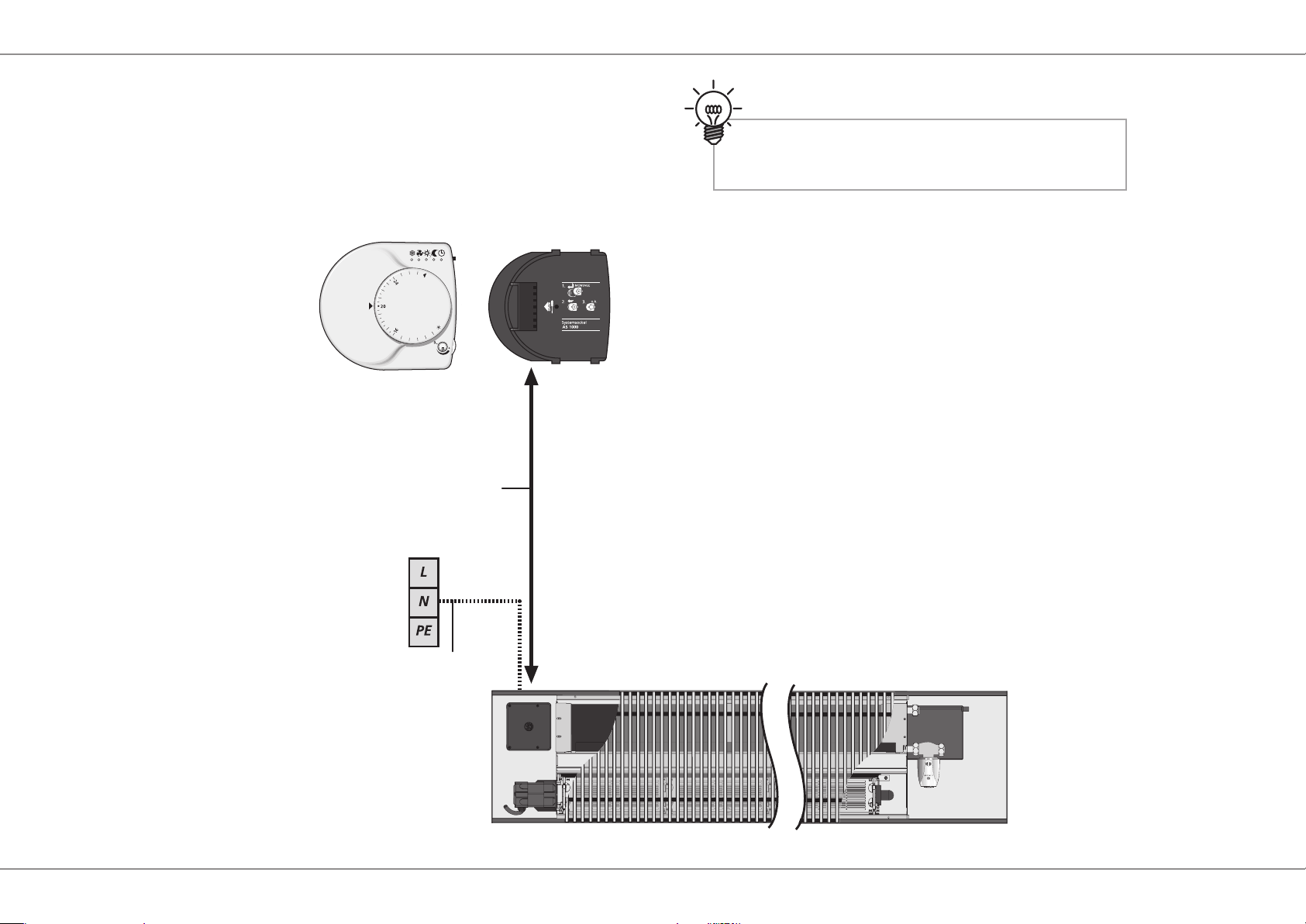

Подключение системы управления / регулятора температуры в поме­щении

Управление GS 2000 стандартно осуществляется через внутреннее шинное со­единение регулятором «Альфа» с встроенным задатчиком скорости вращения
(AR 6010KDS) через центральную систему управления зданием.

Управление в рамках центральной системы управления зданием / альтер­нативное управление

Информация на сайте: www.mohlenhoff.pro

Электрическое подключение отдельного прибора

15

16 16 + 24 В пост. тока

7

8 6 Привод «Нагрев»

9 9 – шина

10 10 ШинаA

11 11 ШинаB

12

Выход для систем

управления 230 В

15

- 24 В пост. тока

1 Вход «Охлаждение»

2 Вход «Нагрев»

3 Вход «Скорость вращения»

4

Датчик точки росы (TPF)

5

Привод «Охлаждение»

+ шина

12

13

14 N

L L

N N

Соединительная панель

19

Напряжение в сети

QSK HK 260 | 320 | 360

Монтаж

Электрическое подключение – управление через AR 6010 KD

AR 6010 KD AS 1000

Регулятор «Альфа» с встроенным

задатчиком скорости вращения

Для упрощения все схемы подключения/
электромонтажные схемы даны без учета электрических
защитных устройств.

I-Y(ST)Y 2 x 2 x 0,8 мм

Электрическое подключение 230 В
пер. тока, макс. защита 6 A

Мин. NYM-J 3 x 1,5 мм

2

Сторона окна

20

Монтаж

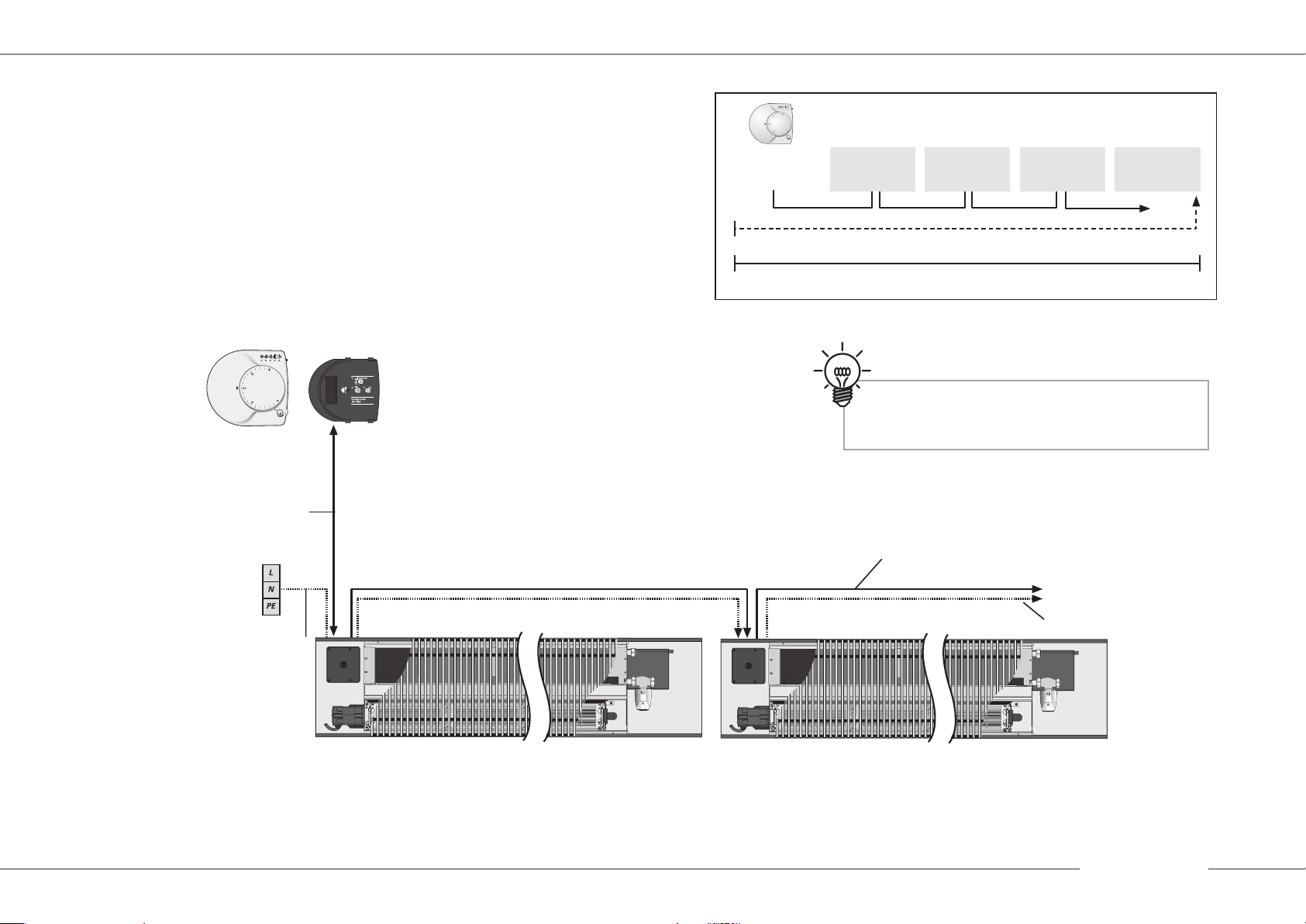

Параллельное подключение нескольких QSK HK – управление через AR 6010 KD

AR 6010 KD AS 1000

Регулятор «Альфа» с встроенным

задатчиком скорости вращения

I-Y(ST)Y 2 x 2 x 0,8 мм

Электрическое подключение

230 В пер. тока, макс.

защита 6 A

Мин. NYM-J 3 x 1,5 мм

AR 6010 KD

Задающее устрой-

ство

QSK HK

Ведо мое

устройство

GS 2000

QSK HK

Ведо мое

устройство

GS 2000

QSK HK

Ведо мое

устройство

GS 2000

QSK HK

Ведо мое

устройство

GS 2000

Длина монтажного провода не более 100 м!

В одной группе управления не более 15 блоков GS 2000!

Примечание: режим охлаждения со стандартными
компонентами. В соединении с блоком GS 2000
можно использовать AR 6010 KD-S.

Рекомендуется монтажный

провод I-Y(ST)Y 2 x 2 x 0,8 мм

В качестве подводящего/

отводящего кабеля 230 В пер.

тока рекомендуется NYM- J 3

2

x 1,5 мм

2

Задающее устройство

Сторона окна Сторона окна

Ведомое устройство

В одну группу можно объединить макс. 15 QSK HK. Задающее устройство (регулятор) можно подключать исключительно перед первым или после последнего ведомого устройства (QSK HK).

Длина монтажного провода, если смотреть от задающего устройства (регулятора), не должна превышать 100 м.

QSK HK 260 | 320 | 360

21

Монтаж

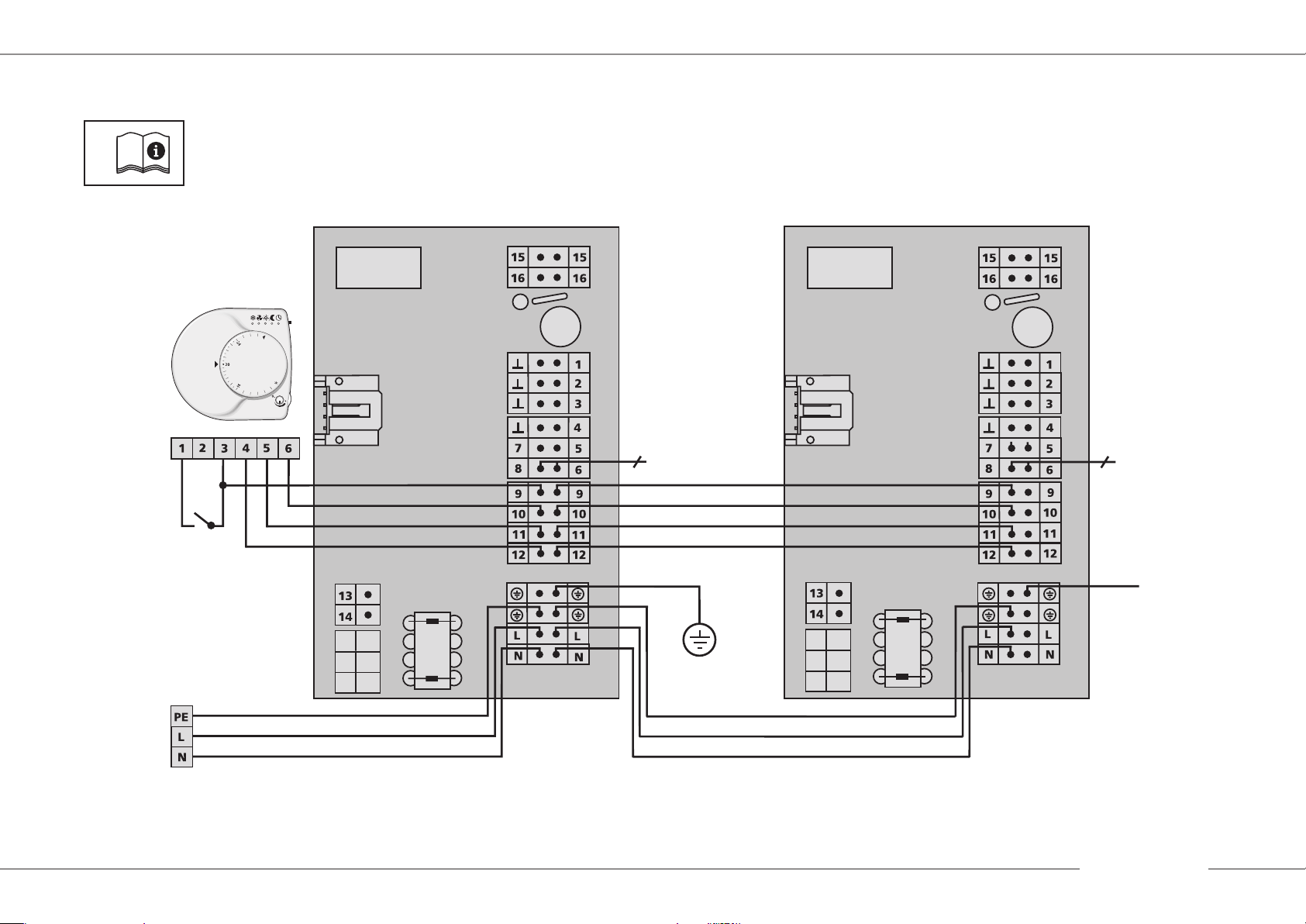

Схема параллельного подключения 4-х трубного варианта – управление через AR 6010 KD-S

!

Двигатель Двигатель

Кабель

230 пер. тока,

50 - 50 Гц

AR 6010 KD-S

Обслуживание

Светодиод

Привод

2

«Охлаждение»

Привод
«Нагрев»

2

Обслуживание

Светодиод

Привод

2

«Охлаждение»

Привод
«Нагрев»

2

Все конвекторы QSK HK следует подключать параллельно. Образование кольца или звезды при присоединении не допускается. Рабочий ток в одинаковых проводах не должен превышать

6 А! В зависимости от конкретных условий на месте монтажа при необходимости могут быть предусмотрены дополнительные сетевые источники энергии!

22

Монтаж

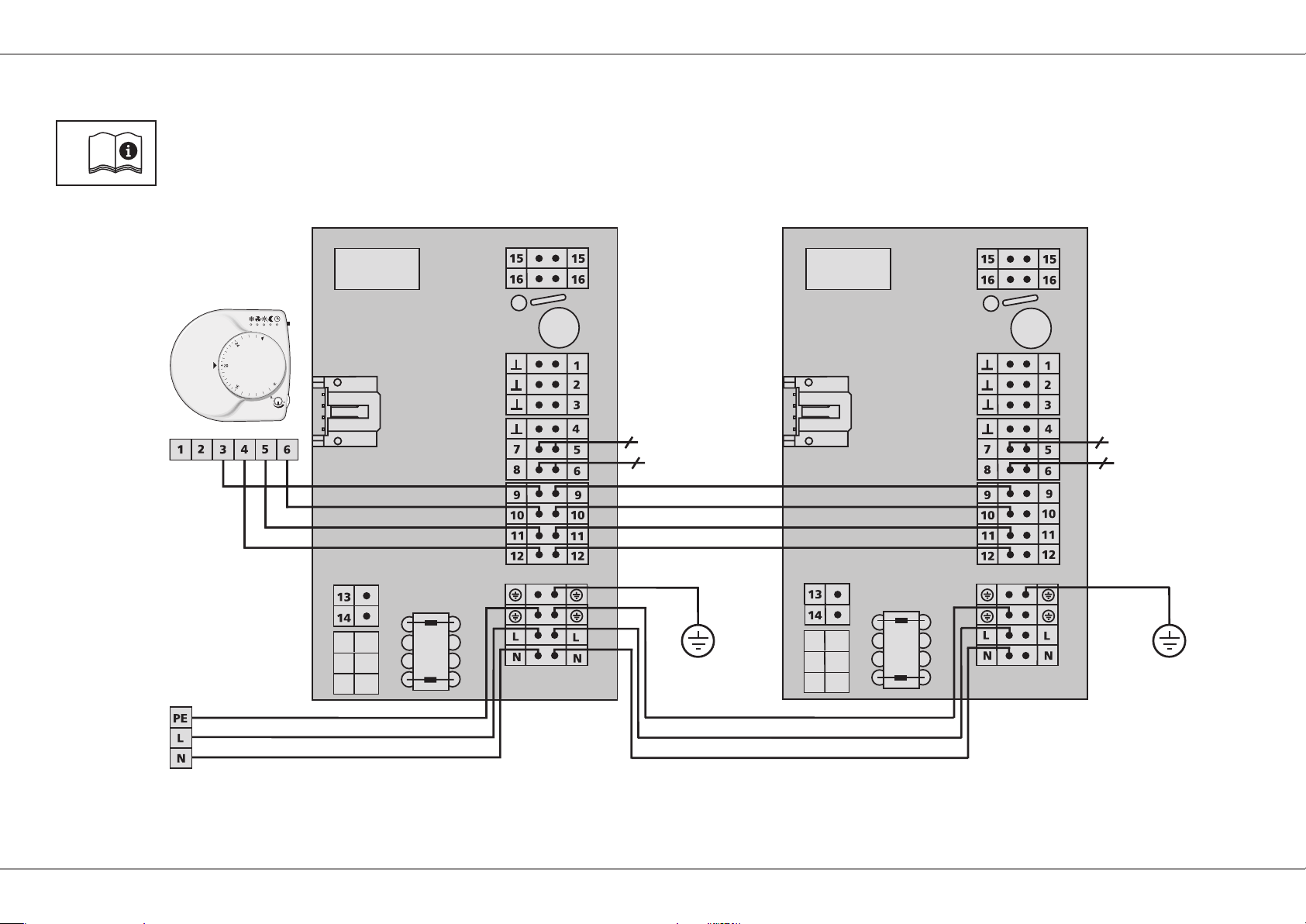

Схема параллельного подключения 2-х трубного варианта – управление через AR 6010 KD-S

!

Двигатель Двигатель

Кабель

230 пер. тока,

50 - 50 Гц

AR 6010 KD-S

При использовании

«Охлаждения»

переключатель

должен быть замкнут!

Обслуживание

Светодиод

2

Привод
«Нагрев»

Обслуживание

Светодиод

Привод
«Нагрев»

2

Все конвекторы QSK HK следует подключать параллельно. Образование кольца или звезды при присоединении не допускается. Рабочий ток в одинаковых проводах не должен превышать

6 А! В зависимости от конкретных условий на месте монтажа при необходимости могут быть предусмотрены дополнительные сетевые источники энергии!

QSK HK 260 | 320 | 360

23

Монтаж

Параллельное подключение нескольких QSK HK – центральная система
управления зданием 0 - 10 В (GLT)

GLT

Мин. NYM 3 x 1,5

2

мм

Электрическое

подключение

230 В пер. тока,

макс. защита 6 A

I-Y(ST)Y 2 x 2 x 0,8 мм

Рекомендуется монтажный провод

I-Y(ST)Y 2 x 2 x 0,8 мм

QSK HK

Ведо мое

устройство

GS 2000

QSK HK

Ведо мое

устройство

GS 2000

Длина монтажного провода не более 100 м!

В одной группе управления не более 15 блоков GS 2000!

В качестве подводящего/ отводящего

кабеля 230 В пер. тока рекомендуется NYM- J

3 x 1,5 мм

2

GLT

QSK HK

Задающее

устройство

GS 2000

QSK HK

Ведо мое

устройство

GS 2000

QSK HK

Ведо мое

устройство

GS 2000

Сторона окна Сторона окна Сторона окна

Длина монтажного провода не более 100 м!

При параллельной работе нескольких QSK HK возможно электрическое подключение дополнительных QSK HK. Работа всех устройств синхронизируется посредством внутренней

коммуникационной шины и управляется посредством GLT. GLT можно подключать только к одному конвектору. Макс. длина монтажного провода, если смотреть от задающего

устройства, не должна превышать 100 м.

24

Монтаж

Параллельное подключения 4-х трубного варианта QSK EC HK – управление GLT 0-10 В

Сигнал GLT

0 -10 В

Двигатель

Обслуживание

Привод

2

«Охлаждение»*

Привод «Нагрев»*

2

Двигатель

Обслуживание

Привод

2

«Охлаждение»*

Привод «Нагрев»*

2

Все конвекторы QSK HK следует подключать параллельно. Образование кольца или звезды при присоединении не допускается. Рабочий ток в одинаковых проводах не должен превышать

6 А! В зависимости от конкретных условий на месте монтажа при необходимости могут быть предусмотрены дополнительные сетевые источники энергии!

* 2-х трубный вариант: Осуществляется управление только привода «Нагрев». Программирование остальных осуществляется в системе стороной заказчика.

QSK HK 260 | 320 | 360

25

Монтаж

Декоративная рулонная решетка

Окончательно удалять монтажную крышку следует только после полно­го завершения монтажа системного конвектора и окончания строитель­ных работ. Эта мера позволяет избежать загрязнения и повреждения
системного конвектора.

Присоединительные секции (в качестве опции)

В качестве дополнительных принадлежностей к конвектору любого размера
можно приобрести присоединительные секции. Их можно заказать вместе с
конвектором или дозаказать позднее, указав соответствующий тип конвекто­ра.

Монтаж декоративной рулонной решетки

Декоративная рулонная решетка поставляется с припуском, соотнесенным с
необходимой длиной, что позволяет точно отрезать решетку нужной длины.

1. Удалите защитные пластины и раскатайте рулонную решетку рядом с кон­вектором.

Положите присоединительные секции на перегородочные профили, как по­казано на рисунке.

2. С другой стороны, в соответствии с длиной системного конвектора, раз­режьте пластиковые соединители.

26

Монтаж

3. Установите рулонную решетку (посередине).
Начало и конец решетки должны располагаться на одинаковом расстоянии до
концевых пластин.

Монтаж фиксаторов рулонной решетки

Опасность защемления! Декоратив­ную рулонную решетку всегда следует
закреплять над воздуходувкой конвек­тора. Фиксатор декоративной рулонной
решетки служит защитой от просовы­вания рук.

Закрепите рулонную решетку фиксаторами (входит в комплект поставки)

Примечание по монтажной крышке!

4. Рулонная решетка лежит точно в лотке, предотвращает скольжение и заглу­шает шум шагов.

Окончательно удалять монтажную крышку следует только после полно­го завершения монтажа системного конвектора и окончания строитель­ных работ. Эта мера позволяет избежать загрязнения и повреждения
системного конвектора.

QSK HK 260 | 320 | 360

27

Ввод в эксплуатацию

Условия ввода в эксплуатацию

Монтаж всей системы, составным компонентом которой является настоящий
конвектор QSK HK, в электрической части выполнен в полном объеме. Должны
быть выполнены следующие пункты:

Гидравлическая часть:

• Проверенывсепатрубки(правильноерасположениеипроверканагерме­тичность опрессовкой).

• Нагревательныйконтурпромытинесодержитпостороннихпримесей.

• Системаправильнозаполненатеплоносителем,принеобходимостиоткачен

воздух из теплообменников в предусмотренных для этого местах.

Электрическая часть:

• Всяпроводкаивсесоединениявыполненысучетомдействующихнацио­нальных предписаний по установке электрооборудования, а также с учетом
сведений, изложенных в настоящем руководстве.

• Завершенапроверкаэлектрическойсистемыуправления,включаявводи­мые стороной заказчика меры защиты.

Обслуживание/эксплуатация

Включите цепи питания конвектора QSK HK. AR 6010 KD-S позволяет установить
номинальную температуру и нужную скорость вращения вентилятора. Даль­нейшая информация содержится в руководстве к соответствующему регулято­ру «Альфа».

Обычный режим:
В GS 2000 предусмотрена задержка при включении и выключении для воз­духодувки. При требовании нагрева на входе «Нагрев» сразу же подключается
выход для соответствующего термоэлектрического сервопривода. Через 2,5
минуты включается воздуходувка (при условии настройки скорости вращения).
Если на входе «Нагрев» уже отсутствует требование нагрева, соответствующий
выход для термоэлектрического сервопривода сразу же отключается. Воздухо­дувка еще 5 минут продолжает работать по инерции (при условии настройки
скорости вращения).

28

Ремонт

Техническое обслуживание/чистка

Интервалы очистки

Декоративная решетка 6 6 6 6 Пункт 1
Фильтровальная вставка 3 3 Пункт 2
Вентиляторы 6 6 Пункт 3
Воздуховоды 6 6 6 6 Пункт 5
Теплообменник 12 12 12 6 Пункт 6
Ванна для отвода конденсата 3*

Насос для отвода конденсата

*если в штатном режиме работы образовывается конденсат

ESK WSK QSK QSK HK

Данные в месяцах

3

Опасность поражения электрическим током! Все работы по

техническому обслуживанию и уходу системного конвектора про-

водятся в обесточенном состоянии, в особенности, если предполагается
влажная очистка или мойка! Для этого выключайте соответствующие

сетевые предохранители.

Осторожно! Горячая поверхность! Все работы по техническому

обслуживанию и ремонту вблизи теплообменника должны проводиться с
повышенной осторожностью! Теплообменник может быть горячим.

Проведение
см. в инструкции
по техническому

обслуживанию и уходу

Нижеописанные работы (1.-2.) могут выполняться как самим пользовате­лем, так и специализированным предприятием:

1. Чистка декоративной решетки
Сухая чистка:
Регулярно очищайте рабочий участок рулонной решетки пылесосом.

Мойка:

Отсоедините фиксаторы рулонной решетки
(при наличии).

Декоративная рулонная решетка:
Скатайте декоративную рулонную решетку, сильно не перегибая ее.

• Мойкавмоечноймашине:Декоративнуюрулоннуюрешеткуможномытьв

моечной машине при температуре 60°C с использованием обычных моющих
средств для моечных машин. После промывки и сушки снова уложите решетку
в лоток и раскатайте ее. Закрепите фиксаторы (при наличии).

• Ручнаямойка:Извлекитерешеткуизлоткаконвектораиуложите/развер­ните ее на месте, где ее можно хорошо вымыть. Для мойки решетки мы реко­мендуем использовать обычные бытовые моющие средства и мягкую щетку
(напр., щетку для мойки автомобиля). После промывки и сушки решетку снова
можно уложить в лоток.

Внимание! Опасность получения травм! При проведении работ по
техническому обслуживанию и ремонту необходимо исключить доступ
людей или животных к открытой системе конвектора.

2. Чистка фильтровальной вставки (опция)
Конвекторы фирмы Möhlenhoff с вентилятором дополнительно могут ком­плектоваться фильтровальной вставкой, которая устанавливается над венти­лятором/воздуходувкой.
Для очистки фильтровальной вставки снимите декоративную решетку и вы­бейте фильтровальную вставку. При сильных загрязнениях вставку можно
промыть вручную в проточной воде, после чего высушить. Снова равномерно
уложите вставку и установите декоративную решетку.

QSK HK 260 | 320 | 360

29

Ремонт

Нижеописанные работы (3.-8.) могут выполнять только специализирован­ные предприятия:

3. Очистка вентилятора/снятие защитной решетки

Опасность поломки! Не перекашивать защитную решетку
более чем на 30°!

рис. 1

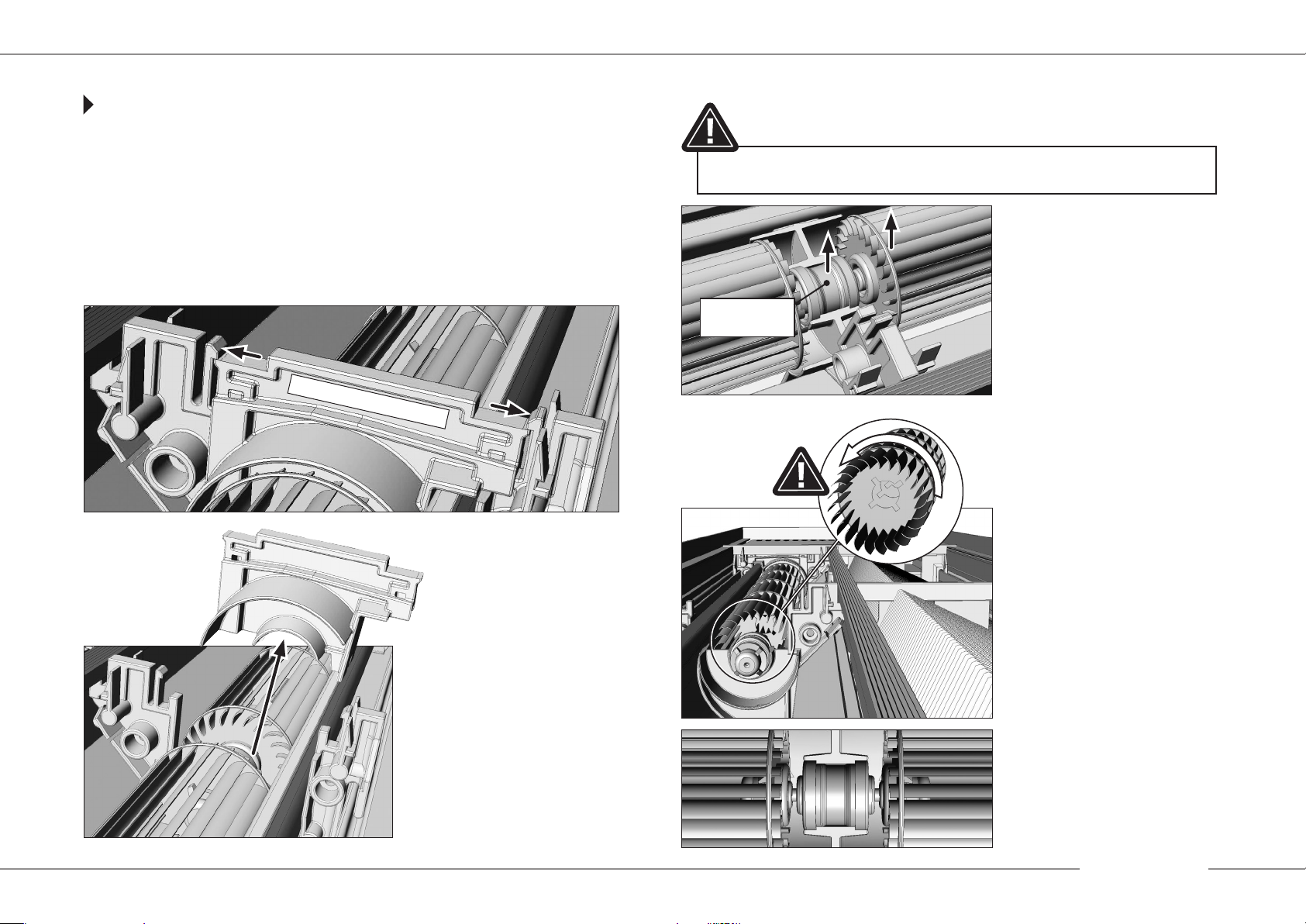

Снимите блокировку защитной решетки. Для этого одновременно надавите на
обе блокировки в направлении стрелки (рис. 1), слегка передвигая решетку из
блокировки вверх. Проделайте аналогичные действия с другой стороны защит­ной решетки.

рис. 2

4. Проверка и чистка воздушных валиков
Снимите декоративную решетку, при необходимости также фильтровальную
вставку и защитную решетку. Проверьте область размещения воздушных
валиков на наличие посторонних предметов, при необходимости удалите их.
Поворачивайте воздушные валики вручную. При выявлении повреждений об­ратитесь в специализированное предприятие. При необходимости почистите
область воздуходувки пылесосом (дополнительно можно использовать мягкую
малярную кисть). В заключении закрепите защитную решетку и снова уложите
фильтровальную вставку. Установите декоративную решетку.

5. Чистка и контроль воздуховодов
Снимите декоративную решетку и фильтровальную вставку (при необходи­мости). Для ручной чистки доступных участков воздуховода мы рекомендуем
использовать сухую ветошь или метелку для пыли. Труднодоступные участки
можно почистить пылесосом (см. рисунок). Дополнительно можно использо­вать мягкую малярную кисть. Твердый налет можно удалить влажной тряпкой.
В заключении снова вставьте декоративную решетку и фильтровальную встав­ку.

6. Теплообменник
Снимите декоративную решетку. Снимите профили усиления, поверните теплооб­менник из наклонного положения в горизонтальное и извлеките его из конвектора
по направлению вверх. Для ручной чистки доступных участков мы рекомендуем
использовать сухую ветошь или метелку для пыли. Труднодоступные участки мож­но почистить пылесосом с соответствующей насадкой с дополнительным использо­ванием малярной кисти с длинной щетиной. В заключении установите теплообмен­ник в его наклонное исходное положение и установите профили усиления.

Повторная установка: Выровняйте выемки защитной решетки по блокировкам
и вдавите защитную решетку (рис. 2), при этом должен раздаться слышный
щелчок.

Внимание! Опасность получения травм!
Не забывайте крепить декоративную
решетку фиксаторами!

30

Ремонт

7. Очистка ванны для конденсата при извлеченном теплообменнике

• Прииспользованиинасосадляотводаконденсатаприменятьдля

очистки чистящие средства нельзя! (опасность поломки насоса!) Для
очистки следует использовать только влажную ветошь.

• Прииспользованиичистящегосредстваегонужноудалитьбез

остатка. Чистящее средство не должно стекать через насос для отвода
конденсата!

Приступая к очистке конвектора, необходимо обесточить прибор.
Опасность поражения электрическим током!

Опасность ожога горячими водяными брызгами! Для извлечения
внутренней части перекройте линию подачи и обратную линию!

•Выкрутитепазовыеболты

•Ослабьте2пазовыхсухаряипередвиньтеихвсторону

•Дляизвлечениятеплообменниказакройтевпускнойивыпускнойклапан.

•Положитеподобаклапанасалфеткусхорошейвпитывающейспособностью.

•СнимитенакидныегайкиЕвроконус

•Выкрутите4крепежныхболтанатеплообменнике

QSK HK 260 | 320 | 360

31

Ремонт

•Извлекитеразделительныйуголок

•Поднимитетеплообменникизконвектора

ПРИМЕЧАНИЕ ПО ЧИСТЯЩИМ СРЕДСТВАМ:
Используйте стандартные чистящие средства с содержанием спирта ок.
20 % и Ph-значением 5 - 9. Используйте только низкокислотные средства,
не содержащие агрессивных веществ.

•Почиститеваннудляконденсата.

•Послеочисткивставьтетеплообменниквсухуюваннудляконденсата.

•Прикрутитепазовыеболты,пазовыесухариикрепежныеболтына

теплообменнике.

•ЗатянитенакидныегайкисоединенияЕвроконус.

•Установитеразделительныйуголок.

•Приизвлечениигибкихшлангов:обеспечьтеправильноеположениегибких

шлангов (глава «Монтаж – Гидравлическое присоединение – Гибкие шланги»)

•Откройтевпускнойивыпускнойклапаны.

•Откачайтевоздухизконвектора.

•Удалитегидроскопичнуюсалфетку.

•Установитедекоративнуюрешеткуифильтровальнуювставку(при

необходимости).

32

Внимание! Опасность получения травм!

Не забывайте крепить декоративную
решетку фиксаторами!

Ремонт

Замена валиков

Замена валиков производится только специализированными предприятиями.

1. Демонтаж декоративной/ защитной решетки

Снимите декоративную и защитную решетку, как описано в главе
«Техническое обслуживание и чистка».

2. Открытие защелки

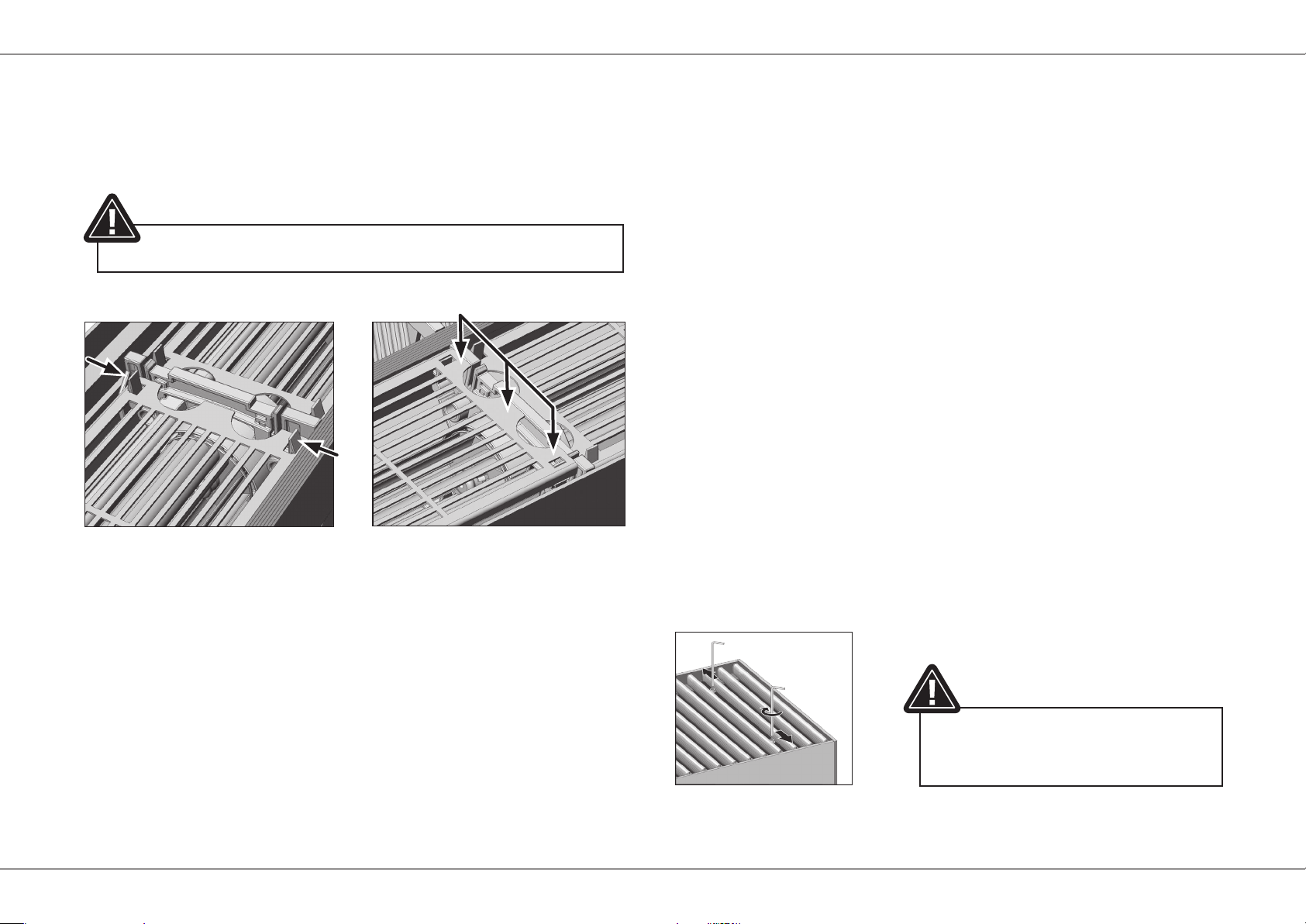

Разожмите блокировку в направлении стрелок,

Защелка перегородки

Защелка перегородки

3.

Чтобы избежать повреждений отдельных частей, при извлечении валиков

не перекашивайте их более чем на 30°!

a. Извлечение валика:

Одной рукой крепко
удерживайте подшипник
валика, другой – конец валика.
ОСТОРОЖНО приподнимите

Роликовые

подшипники

обе части таким образом,
чтобы конец валика вышел
из подшипника. То же самое
проделайте и с другого конца
валика.

b. Установка нового валика:

Следите за правильным
направлением вращения
валика!

... одновременно стягивая
защелку перегородки.

Следите за тем, чтобы валик
правильно защелкнулся в
подшипнике!
(при необходимости
используйте мыльный раствор
для улучшения соединения)

QSK HK 260 | 320 | 360

33

Ремонт

4. Установка защелки
перегородки:

Выровняйте защелку по
перегородочному профилю
и вдавите ее таким образом,
чтобы раздался слышный
щелчок.

Хранение руководства

Всем специалистам, привлекаемым к монтажу, подключению и

вводу в эксплуатацию конвектора QSK HK, для выполнения своих

работ требуется информация из настоящего руководства. Поэтому
убедитесь, что после завершения отдельных этапов работ настоящее
руководство передается дальше для дальнейшего использования.

В рамках акта приемки-передачи системы предоставьте следующим пользо­вателям один экземпляр настоящего руководства как контрольный документ,
так как в нем содержатся важные инструкции по техническому обслуживанию
и уходу за системой.

Служба технической поддержки

5. Закрепление декоративной /защитной решетки

Закрепите перфорированные листы и снова уложите декоративную решетку,
как описано в главе «Техническое обслуживание и чистка».

Внимание! Опасность получения травм! Не
забывайте крепить декоративную решетку
фиксаторами!

Служба технической поддержки

Понедельник – пятница: 9:00-18:00
8 800 222 72 33

Почтовый адрес:

ООО Системные конвекторы
Россия,141351, Московская обл.
Сергиево-Посадский р-он,
д. Жучки, д. 2-Ж

8 800 222 72 33
www.mohlenhoff.pro

Авторское право

Данное Руководство защищено законом об авторском праве. Все права со­хранены. Полное или частичное копирование, тиражирование, сокращение
или иное воспроизведение (как механическое, так и электронное) настояще­го Руководства без предварительного согласия производителя запрещены.
Использованная информация тщательно проверена и подобрана с должной
добросовестностью.

34

Справочная информация

Табл.1 Масса конвекторов QSK HK без упаковки

тип вес (кг)

QSK HK 320-140-1000 2L 17,0
QSK HK 320-140-1000 4L 17,0
QSK HK 320-140-1400 2L 25,0
QSK HK 320-140-1400 4L 25,0
QSK HK 320-140-2150 2L 34,0
QSK HK 320-140-2150 4L 34,0
QSK HK 320-140-2900 2L 46,0
QSK HK 320-140-2900 4L 46,0
QSK HK 360-140-1000 2L 20,0
QSK HK 360-140-1000 4L 20,0
QSK HK 360-140-1400 2L 29,0
QSK HK 360-140-1400 4L 29,0
QSK HK 360-140-2150 2L 37,0
QSK HK 360-140-2150 4L 37,0
QSK HK 360-140-2900 2L 49,0
QSK HK 360-140-2900 4L 49,0

Табл.2 Номинальный тепловой поток конвекторов QSK HK

Номинальный тепловой

Размеры, мм

поток Qну при ∆T=70˚C, Вт,

при скорости вращения

Обозначение

конвектора

Длина L Глубина B

ротора вентилятора

в процентах от

максимальной, 100%, по

методике испытании НИИ

Сантехники, декабрь 2018

QSK HK 2L 320 -140-1000 1000 140 2080

*

QSK HK 2L 320 -140-1400 1400 140 4442 3755
QSK HK 2L 320 -140-2150 2150 140 8027 6871
QSK HK 2L 320 -140-2900 2900 140 11947 9457
QSK HK 4L 320 -140-1000 1000 140 1682

*

QSK HK 4L 320 -140-1400 1400 140 3592 2854
QSK HK 4L 320 -140-2150 2150 140 6491 5222
QSK HK 4L 320 -140-2900 2900 140 9661 7187
QSK HK 2L 360 -140-1000 1000 140 2144 2398
QSK HK 2L 360 -140-1400 1400 140 4654

*

QSK HK 2L 360 -140-2150 2150 140 8455 7277
QSK HK 2L 360 -140-2900 2900 140 12610 11254
QSK HK 4L 360 -140-1000 1000 140 1693 1822
QSK HK 4L 360 -140-1400 1400 140 3675

*

QSK HK 4L 360 -140-2150 2150 140 6676 6214
QSK HK 4L 360 -140-2900 2900 140 9958 8553

Номинальный тепловой

поток Qну при ∆T=70˚C,

Вт, при скорости

вращения ротора

вентилятора в процентах

от максимальной, 100%,

поEIN442

2015

1531

3977

3396

Сведения по тепловому потоку отличному от условий номинального смотрите
в программе расчета на сайте: www.mohlenhoff.pro

* образцы испытанные в ОАО «НИИ Сантехники»

QSK HK 260 | 320 | 360

35

№ лицензии

Название организации, осуществляющей монтаж

Дата продажи

Торгующая организация /

Сайт производителя: www.mohlenhoff.pro

Прибор упакован в соответствии с требованиями комплекта конструкторской документации, состав

комплектации указан в паспорте конвектора.

Встраиваемый в пол конвектор «Möhlenhoff» произведен и испытан согласно ТУ завода изготовителя и

признан годным для эксплуатации.

Гарантии изготовителя

Производитель гарантирует ремонт или замену вышедшего из строя конвектора «Möhlenhoff» или его

комплектующих в течение всего гарантийного срока с даты производства.

Гарантийный срок эксплуатации конвектора «Möhlenhoff» – 5 лет, электрических комплектующих – 3 года.

Предприятие и его дистрибьюторы не несут юридической и финансовой ответственности перед

пользователем за дефекты и последствия, возникшие по вине потребителя, монтажной или

эксплуатирующих организацией в результате нарушения действующих нормативов, требований и

инструкций по установке и эксплуатации конвектора.

Для выполнения гарантийных обязательств обязательно наличие паспорта прибора, с указанием даты

выпуска, подписи, штампа торгующей организации и монтажной организации.

Новые гарантийные обязательства вступают в силу со дня ремонта комплектующих или замены конвектора.

Адрес производителя:

ООО «Системные конвекторы»

141351, Россия, Московская область, Сергиево-Посадский р-он, д. Жучки, д.2Ж

число, месяц, год

подпись продавца расшифровка подписи

Дата выпуска

число, месяц, год

Контролёр ОТК

подпись

М.П.

М.П.

124645
