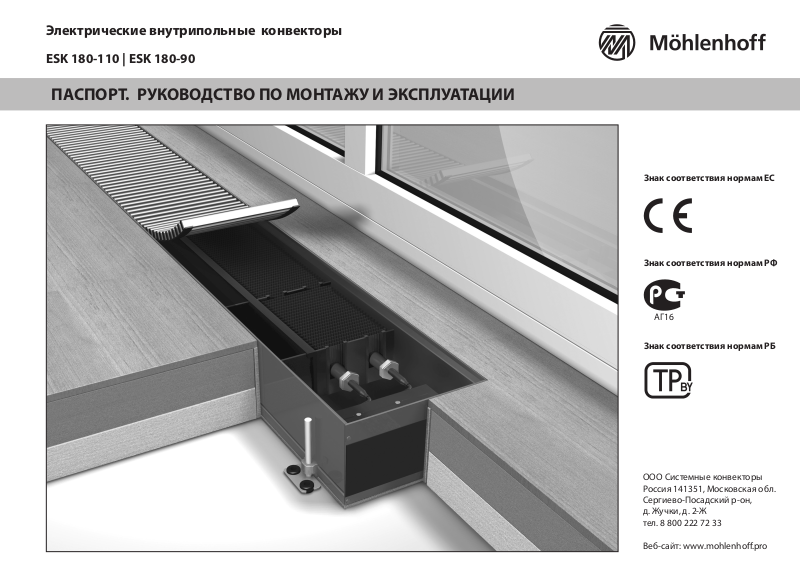

Электрические внутрипольные конвекторы
ESK 180-110 | ESK 180-90
ПАСПОРТ. РУКОВОДСТВО ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
Знак соответствия нормам ЕС
Знак соответствия нормам РФ
АГ16
Знак соответствия нормам РБ
ООО Системные конвекторы
Россия 141351, Московская обл.
Сергиево-Посадский р-он,
д. Жучки, д. 2-Ж
тел. 8 800 222 72 33
Веб-сайт: www.mohlenhoff.pro
Page 2
Содержание
Обзор изделия ........................................................................................................3
Объем поставки ..............................................................................................................................3
Регулировочная техника 220 В c ЖК-дисплеем ...............................................................3
Обзор устройства ..........................................................................................................................4
Информация о продукте .......................................................................................5
Назначение изделия .....................................................................................................................5
Описание изделия .........................................................................................................................5
Области применения ...................................................................................................................5
Габариты .............................................................................................................................................6
Технические данные .....................................................................................................................6
Заводская табличка ......................................................................................................................6
Условия .....................................................................................................................7
Специальные знания ....................................................................................................................7
Место монтажа ................................................................................................................................7
Схема монтажа ................................................................................................................................7
Принцип действия ..................................................................................................8
Конвекционный принцип ..........................................................................................................8
Монтаж .....................................................................................................................9
Подготовка к монтажу ................................................................................................................9
Регулирование по высоте .........................................................................................................9
Свободное перемещение/ восприятие нагрузки людей ............................................9
Установка и нивелировка ......................................................................................................10
Монтажная крышка ...................................................................................................................10
Расширение системы ................................................................................................................11
Электрическое подключение ................................................................................................11
Электромонтажная схема ....................................................................................................... 12
Внутренняя схема ....................................................................................................................... 13
Детальная схема подключения ............................................................................................ 13
Схема подключения ...................................................................................................................14
Ввод в эксплуатацию ........................................................................................... 15
Условия ввода в эксплуатацию ............................................................................................. 15
Обслуживание/эксплуатация ................................................................................................ 15
Содержание в исправности ................................................................................................... 16
Техническое обслуживание/чистка ................................................................................... 16
Заявление о соответствии ...................................................................................................... 17
Хранение руководства ............................................................................................................. 17
Служба технической поддержки ......................................................................................... 17
Авторское право .........................................................................................................................17
Предупреждающие указания
Предупреждение!
Опасность поражения электрическим током!
При несоблюдении возможны тяжкие телесные
повреждения или летальный исход.
Предупреждение!
Опасность для жизни и здоровья!
При несоблюдении возможны тяжкие телесные
повреждения или летальный исход.
Осторожно!
Горячая поверхность!
При несоблюдении возможны тяжкие телесные повреждения.
Внимание!
Возможны повреждения устройства!
При несоблюдении возможны непоправимые
повреждения устройства.
Совет
Важная / полезная информация.
2
Page 3
Обзор изделия
Веб-сайт: www.mohlenhoff.pro
Объём поставки
Электрический внутрипольный конвектор
ESK 180-110, ESK 180-90
Электрические внутрипольные конвекторы
ESK 180-110 | ESK 180-90
ПАСПОРТ. РУКОВОДСТВО ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
Знак соответствия нормам ЕС
Знак соответствия нормам РФ
АГ16
Знак соответствия нормам РБ
ООО Системные конвекторы
Россия 141351, Московская обл.
Сергиево-Посадский р-он,
д. Жучки, д. 2-Ж
тел. 8 800 222 72 33
1 x сопроводительный талон или «Паспорт.
Руководство по монтажу и эксплуатации».
Монтажное покрытие
Рулонная решётка
(заказывается отдельно)
Регулировочная техника 220 В c ЖК-дисплеем
(заказывается отдельно)
RD 20203-10-292
Терморегулятор тип «Стандарт» 220В
с ЖК дисплеем для отопления;
Переключаемая мощность: макс.5 приводов Альфа
Выбор режима («День», «Ночь» или «Автоматический»);
Работает с NC сервоприводами;
Диапазон устанавливаемых температур от 5 до 30˚С с шагом 0.2˚С
Диапазон чувствительности к температуре от 0 до 40˚С
Коммутационная способность - 1А(омич.нагрузка)
Размеры 86x86x31мм
RD 25203-40-292
Терморегулятор тип «Комфорт» 220В
с ЖК дисплеем для отопления/охлаждения;
Переключаемая мощность: макс.5 приводов Альфа
Работает как с NC, так и с NO сервоприводами;
Выбор режима («День», «Ночь» или «Автоматический»);
Диапазон устанавливаемых температур от 5 до 30˚С с шагом 0.2˚С
Диапазон чувствительности к температуре от 0 до 40˚С
Подсветка дисплея;
Ежедневное и еженедельное программирование;
Коммутационная способность - 1А(омич.нагрузка)
86x86x31мм
1 x Набор наружных
юстировочных ножек JBA 8.80 - set
4 x JBA 8.80 без фиксатора 2 x JBA 8.80 с фиксатором
RD 25203-60-292
Терморегулятор тип «Контроль» 220В
с ЖК дисплеем для отопления/охлаждения;
Переключаемая мощность: макс.5 приводов Альфа
Работает как с NC, так и с NO сервоприводами;
Выбор режима («День», «Ночь» или «Автоматический»);
Диапазон устанавливаемых температур от 5 до 30˚С с шагом 0.2˚С
Диапазон чувствительности к температуре от 0 до 40˚С
Подсветка дисплея;
Ежедневное и еженедельное программирование;
Подключение датчика «теплого» пола или внешнего комнатного
датчика;
Коммутационная способность - 1А(омич.нагрузка)
86x86x31мм
3
Page 4
Обзор изделия
Обзор устройства
5
4
3
1
Торцевая пластина
Электрическое управление ELS 1000
1
2
9
7
6
8
2
Лоток конвектора
3
4
Воздушная направляющая
Системная перегородка
5
6
Электрический нагревательный стержень
7
Термовыключатель и плавкий предохранитель
Теплообменник
8
Устройство для регулирования высоты
9
4
Page 5
Информация о продукте
Назначение изделия
Электрические внутрипольные конвекторы Möhlenhoff предназначены исключительно для отопления в закрытых помещениях и могут использоваться в качестве
системы общего отопления или там, где необходимо восполнить дефицит тепла.
Описание изделия
Внутрипольные конвекторы Möhlenhoff – высококачественные встраиваемые в
пол приборы, которые производятся в соответствии с современным техническим
уровнем с точностью до миллиметра. От внешних повреждений и нагрузок, которые могут иметь место при перевозке, приборы защищены соответствующей
упаковкой.
Однако при использовании не по назначению любой электрический внутрипольный конвектор может представлять собой опасность для пользователя или третьих лиц; в таких случаях возможны поломки прибора или повреждения иного
имущества.
Электрический внутрипольный конвектор спроектирован для установки в зоне
пола (на высоте бесшовного пола или в полости пола) и предназначен для создания теплового занавеса перед стеклянными стенами/фасадами или для отопления
зимних садов. Электрический внутрипольный конвектор является стационарным
отопительным прибором и после монтажа становится элементом строительной
конструкции. Подключение к электросети выполняется постоянным. С помощью
юстировочных ножек можно менять высоту монтажа.
Конвектор закрывается съёмной устанавливаемой вручную декоративной
решёткой (изготавливается под заказ). Декоративная решётка обязательно
крепится саморезами.
Области применения
Электрические внутрипольные конвекторы ESK применяются там, где по архитектурным соображениям необходима экономичная и комфортная система
отопления помещений. Большие стеклянные поверхности современных зданий
требуют создания перед ними тепловой занавесы.
Внутрипольные конвекторы Möhlenhoff серии ESK предназначены
для работы в:
• помещениях, требующих быстрого нагрева
• выставочных залах
• жилых помещениях
• зимних садах
• ресторанах
• фойе, приёмных
• промышленных помещениях
• офисных и административных зданиях.
Электрические внутрипольные конвекторы Möhlenhoff не предназначены
для эксплуатации:
; во взрывоопасных зонах (опасность взрыва)
; во влажных зонах (риск сбоя)
; в помещениях с сильно запыленным и агрессивным воздухом (риск сбоя)
5
Page 6
Информация о продукте
к окну
180
Габариты
50 HL 200
Длина конвектора KL складывается из:
• Длины теплообменника HL
• Длины зоны подключения 250 мм
KL
Высота конвектора HB 90 и 110мм
Ширина конвектора 180 мм
Технические данные
Теплообменник электрический
Напряжение 220 В ± 15% пер. 50-60 Гц
Подсоединённая
электрическая мощность
Теплообменник 500 мм 220 Вт
Теплообменник 1000 мм 470 Вт
Теплообменник 1250 мм 570 Вт
Термовыключатель защиты встроенный, срабатывает при > 70 °C
Защитный выключатель
Предохранитель*
Класс защиты I
Степень защиты IP 20
Подтверждение соответствия
требованиям ЕС согласно
Длина конвектора (см. типовую табличку)
Электрическое соединение
с пружинными зажимами,
сечение провода макс. 2,5 мм
* после срабатывания предохранителя специалист должен повторно установить его
EN 60335, ГОСТ 60335-1-2015, ГОСТ 30804.6.1-2013, ГОСТ 30804.6.3-2013
встроен в теплообменник. Срабатывает при
неисправном температурном выключателе или
накрытии прибора посторонними предметами.
Защита электрических цепей в розетках с помощью
предохранителей до 3 – 6,3 А, в зависимости от исполнения
справа по направлению к окну
(по запросу возможно слева)
Заводская табличка
HB
Заводская табличка находится в отсеке для подключения системного
конвектора.
При вопросах по внутрипольному конвектору указывайте следующие
данные:
� Номер заказа (заказ)
� Номер позиции (поз.)
Сторона окна - Window side
Тип: ESK 180-110-1250
ESK
Заказ: Поз.:
Номер заказа:
Möhlenhoff GmbH - Museumstr. 54a - 38229 Salzgitter - Germany
Пример заводской таблички
Знак соответствия нормам ЕС
Знак соответствия нормам РФ
АГ16
Знак соответствия нормам РБ
6
Page 7
Условия
80–200mm
Специальные знания Схема монтажа
Электро-монтажные работы проводятся в соответствии с действующими национальными предписаниями по установке электрооборудования, а также предписаниями местного предприятия энергоснабжения. Установка конвектора
предполагает наличие у монтажника знаний, подтвержденных документом государственного образца, и аттестацию следующим специальностям:
- Специалист по установке электрооборудования
инженер-электрик
- Специалист по установке сантехнического, нагревательного
и вентиляционного оборудования
Место монтажа
Конвекторы Möhlenhoff ESK предусмотрены исключительно для горизонтального
монтажа в конструкции пола. Их можно устанавливать в конструкции пола в сухих помещениях, а также в полый пол. При проведении строительно-монтажных
и отделочных работ температура деталей конвектора ESK не должна превышать
120°C. Для защиты конвектора от высоких температур рекомендуется выполнять
температурное экранирование прибора.
1. Звукотеплоизоляция по периметру
2. Соединительный провод
Разъемы для электрического подключения в приборах серийного исполнения
находятся на правой торцевой стороне по направлению к окну. По запросу
возможно изготовление специальных разъемов.
Бесшовные полы и настилы, например, паркетный пол, вследствие своей тепловой динамики могут сжать лоток установленного под полом
конвектора. Поэтому мы рекомендуем предусмотреть соответствующие
компенсационные зазоры.
7
Page 8
Принцип действия
Конвекционный принцип Естественная конвекция (нагрев)
Теплый воздух
Холодный воздух
2
1
1. холодный воздух («сползание» холодного воздуха)
2. нагретый воздух для создания теплового занавеса и обогрева помещения
8
Page 9
Монтаж
Подготовка к монтажу
� Снимите упаковку с ESK так, чтобы не повредить при этом сам прибор.
� Снимите монтажную крышку с лотка конвектора.
� В отсеке для подключения под монтажной крышкой находятся принадлежно-
сти (в соответствии с объемом поставки).
� Окончательно удалять монтажную крышку следует только после полного за-
вершения строительных работ.
Регулирование по высоте
Внимание!
Возможны повреждения устройства!
Количество юстировочных ножек из комплекта поставки рассчитано
только для нивелировки. Для обеспечения свободного перемещения
по всей площади под конвектор ESK подкладывается прочный на сжатие заполнитель или тепло- и звукоизоляционный материал/ увеличивается количество юстировочных ножек (см. «Свободное перемещение/восприятие нагрузки людей»)!
Для регулирования по высоте и нивелировки с завода-изготовителя поставляются
четыре вида юстировочных ножек:
• Внешние ножки JBA 8.80
• Внутренние ножки JBI 8.80
(под заказ)
В стандартную поставку каждого конвектора ESK входит комплект из четырех
внешних ножек JBA 8.80 и двух внешних ножек с фиксатором JBA 8.80.
• Внешние ножки с фиксатором JBA 8.80
• Внутренние ножки с фиксатором JBI 8.80
(под заказ)
Свободное перемещение/ восприятие нагрузки людей
Количество юстировочных ножек из комплекта поставки рассчитано только
для нивелировки. Для свободного перемещения/ восприятия нагрузки людей
без подкладки по всей площади действуют следующие нормы:
9 с JBA: рассчитан на свободное перемещение/ восприятие нагрузки людей
до 130 кг/м, если расстояние A составляет макс. 500 мм.
9 с JBA: рассчитан на свободное перемещение/ восприятие нагрузки людей
до 180 кг/м, если расстояние A составляет макс. 400 мм.
9 с JBI: рассчитан на свободное перемещение/ восприятие нагрузки людей
до 205 кг/м, если расстояние A составляет макс. 1180 мм.
кг
JBA: A = 500 мм
130
кг
JBA: A = 400 мм
180
кг
JBI: A = 1180 мм
205
Вид сверху
Количество требуемых внешних юстировочных ножек для соответствующей
длины конвектора
Нагрузка до 130 кг/м Нагрузка до 180 кг/м
Длина
конвектора
1000 мм 6 3250 мм 16 1000 мм 8 3250 мм 20
1250 мм 8 3500 мм 16 1250 мм 10 3500 мм 20
1500 мм 8 3750 мм 18 1500 мм 10 3750 мм 22
1750 мм 10 4000 мм 18 1750 мм 12 4000 мм 22
3000 мм 14 3000 мм 18
Шт.
Длина
конвектора
Шт.
Количество требуемых траверс и пар внутренних юстировочных ножек для соответствующей длины конвектора
Длина
конвектора
1000 мм 2 2250 мм 3 3500 мм 4
1250 мм 2 2500 мм 4 3750 мм 5
1500 мм 3 2750 мм 4 4000 мм 5
1750 мм 3 3000 мм 4
2000 мм 3 3250 мм 4
Шт.
Длина
конвектора
Шт.
A
Длина
конвектора
Длина
конвектора
Шт.
Шт.
Длина
конвектора
Шт.
9
Page 10
Монтаж
Установка и нивелировка
Во избежание всплытия конвектора ESK при монтаже
на влажном бесшовном полу мы рекомендуем крепить каждый
прибор как минимум в четырех точках с использованием
юстировочных блоков с фиксацией на несущем полу.
2
Монтажная крышка
3
5
Окончательно удалять монтажную крышку следует только после полного
завершения монтажа внутрипольного конвектора и окончания строительных
работ. Эта мера позволяет избежать загрязнения и повреждения
внутрипольного конвектора.
1
Внутренняя юстировочная ножка: вкрутить резьбовой винт
1
Внутренняя юстировочная ножка: регулирование по высоте
2
Нивелировка
3
4
Внешняя юстировочная ножка: защелкивание в профиле лотка
5
Внешняя юстировочная ножка: привинчивание
4
10
Page 11
Монтаж
Расширение системы
Системный соединитель (в качестве опции)
SV Системный соединитель предназначен для объединения двух лотков
внутрипольного конвектора/двух частей внутрипольного конвектора.
Вставьте соединитель в пазы лотка конвектора. Соедините лотки конвекторов
заподлицо и зафиксируйте соединение посредством стопорных винтов M6 и
ключа для внутреннего шестигранника (размер 3).
Подгонка скосов
Электрическое подключение
Указания по электрическому подключению
Существуют 3 типа нагревательных элементов:
220 Вт длина 500 мм
470 Вт длина 1000 мм
570 Вт длина 1250 мм
Все приборы ESK в стандартном исполнении оборудуются системой управления
ELS 1000 для подключения к электрической сети. В этой системе цепи нагрузки
и управления являются взаимно независимыми в части условий подключения /
мощности. С помощью термостата RD можно одновременно управлять
максимально 15 ELS 1000.
Опасность поражения электрическим током!
При проведении работ на электрических внутрипольных конвекторах
следует отсоединять от сети всю систему!
GPS Части конвектора для углового стыка поставляются в виде секций,
готовых к сборке, и также монтируются с помощью
системных соединителей.
11
Page 12
Монтаж
Электромонтажная схема
Все схемы подключения/электромонтажные схемы даны без учета
электрических защитных устройств/мер защиты!
Регулятор температуры RD
12
Page 13
Монтаж
Внутренняя схема
HP 1HP 2 HP 3
Соединительная коробка 1
Детальная схема подключения
N
L
PE
1 1ba2 2
=>
L/L1
N/L2
ELS 1000
ELS 1000
Соединительная коробка 1
PE
Нагревательный элемент HP 2
Термовыключатель 2
PE
6,3 A
N
L
N
L
L' L' N'N'
6,3 A
L
Термовыключатель 3
N
Нагревательный элемент HP 3
PE
Регулятор температуры
RD 220 В
Термовыключатель 1
Нагревательный элемент HP 1
13
Page 14
Монтаж
Схема подключения
N
L
PE
Сквозная разводка!
1 1ba2 2
=>
L/L1
N/L2
Регулятор температуры
RD 220 В
L' L' N'N'
L' L' N'N'
L' L' N'N'
Дальнейшая разводка сетевого провода посредством соединительных зажимов печатной платы не допускается! Для этого мы рекомендуем
предусмотреть соответствующие клеммы.
14
Page 15
Ввод в эксплуатацию
Условия ввода в эксплуатацию
Конвектор ESK не следует накрывать никакими предметами (ковры,
мебель и пр.)! Существует риск накопления перегрева и повреждений.
Монтаж всей системы, составным компонентом которой является настоящий конвектор ESK, в электрической части выполнен в полном объеме.
Электрическая часть:
9 Вся проводка и все соединения выполнены с учетом действующих националь-
ных предписаний по установке электрооборудования, а также с учетом сведений, изложенных в настоящем руководстве.
9 Завершена проверка электрической системы управления, включая вводимые
стороной заказчика меры защиты.
Обслуживание/ эксплуатация
� Включить цепи питания ESK
Регулятором RD с жк-дисплеем можно установить требуемую температуру.
Дальнейшая информация содержится в руководстве по эксплуатации
регулятора RD.
15
Page 16
Содержание в исправности
Техническое обслуживание/ чистка
Периодичность чистки
защитная решётка 6 см. пункт 1
лоток конвектора 6 см. пункт 2
теплообменник 12 см. пункт 3
ESK
в месяцах
Предупреждение!
Опасность поражения электрическим током!
Все работы по техническому обслуживанию и уходу внутрипольного
конвектора проводятся в обесточенном состоянии, в особенности,
если предполагается влажная очистка или мойка! Поэтому все сетевые
предохранители следует выключать.
Осторожно!
Горячая поверхность!
В зависимости от режима работы, теплообменник может быть горячим.
При проведении работ по техобслуживанию и ремонту вблизи теплообменника убедиться, что он не горячий. При необходимости отключить
внутрипольный конвектор и дать ему остыть.
Предупреждение!
Опасность получения травм!
При проведении работ по техническому обслуживанию и ремонту необходимо исключить доступ людей или животных к открытой системе
конвектора.
описание работ см. в Инструкции
по обслуживанию и уходу
Нижеописанные работы (1–3) могут выполняться как самим пользователем, так и
специализированным предприятием:
1. Чистка рулонной решетки
Сухая чистка:
Регулярно очищайте рабочий участок рулонной решетки пылесосом.
Мойка:
Открутите фиксаторы (саморезы) декоративной решетки.
Декоративная рулонная решетка:
Скатайте декоративную рулонную решетку, не перегибая ее.
• Мойка в моечной машине: Декоративную рулонную решетку можно мыть в моечной машине при температуре макс. 60°C с использованием обычных моющих
средств для моечных машин. После промывки и сушки снова уложите решетку в
лоток и раскатайте ее. Закрепите фиксаторы.
• Ручная мойка: Извлеките решетку из лотка конвектора и уложите/ разверните
ее на месте, где ее можно хорошо вымыть. Для мойки решетки мы рекомендуем
использовать обычные бытовые моющие средства и мягкую щетку (напр., щетку
для мойки автомобиля). После промывки и сушки решетку снова можно уложить в
лоток.
2. Чистка и контроль лотка
Снимите рулонную решетку. Для ручной чистки доступных участков лотка мы рекомендуем использовать сухую ветошь или метелку для пыли. Труднодоступные участки (напр.,
лоток внутрипольного конвектора) можно почистить пылесосом. Дополнительно можно
использовать мягкую малярную кисть. Твердый налет можно удалить влажной тряпкой.
После окончания чистки установите на место декоративную решетку.
3. Теплообменник
Снимите рулонную решетку. Для ручной чистки доступных участков мы рекомендуем использовать сухую ветошь или метелку для пыли. Труднодоступные участки
можно почистить пылесосом с соответствующей насадкой с дополнительным использованием малярной кисти с длинной щетиной. После окончания чистки установите на место защитную решетку.
16
Внимание! Опасность получения травм!
Не забывайте крепить декоративную решетку фиксаторами!
Page 17
Заявление о соответствии
Хранение руководства
Настоящим производитель заявляет со всей ответственностью, что
изделие ESK соответствует всем требованиям директив 2004/108/ЕС и
2006/95/ЕС.
Для оценки использовались следующие спецификации:
• EN 60335-1:2002
• EN 60335-2-30:2003+A1:2004
• ГОСТ 60335-1-2015
• ГОСТ 30804.6.1-2013
• ГОСТ 30804.6.3-2013
Всем специалистам, привлекаемым к монтажу, подключению и вводу в
эксплуатацию ESK, для выполнения своих работ требуется информация
из настоящего руководства. Поэтому убедитесь, что после завершения
отдельных этапов работ настоящее руководство передается дальше для
дальнейшего использования.
В рамках акта приемки-передачи системы предоставьте следующим пользователям один экземпляр настоящего руководства как контрольный документ, так как
в нем содержатся важные инструкции по техническому обслуживанию и уходу за
системой.
Контакты
Адрес
ООО Системные конвекторы
Россия 141351, Московская обл.
Сергиево-Посадский р-он, д. Жучки, д. 2-Ж
Веб-сайт: www.mohlenhoff.pro
Служба технической поддержки
Понедельник – пятница: 9:00-18:00
8 800 222 72 33
Авторское право
Настоящее руководство защищено законом об авторском праве. Все права сохранены. Полное либо частичное копирование, тиражирование, сокращение или иное
воспроизведение (как механическое, так и электронное) настоящего руководства
без предварительного согласия производителя запрещены. Использованная информация тщательно проверена и подобрана с должной добросовестностью.
17
Page 18
18
Page 19
19
Page 20
№ лицензии
Название организации, осуществляющей монтаж
Дата продажи
Торгующая организация /
Сайт производителя: www.mohlenhoff.pro
Прибор упакован в соответствии с требованиями комплекта конструкторской документации, состав
комплектации указан в паспорте конвектора.
Встраиваемый в пол конвектор «Möhlenhoff» произведен и испытан согласно ТУ завода изготовителя и
признан годным для эксплуатации.
Гарантии изготовителя
Производитель гарантирует ремонт или замену вышедшего из строя конвектора «Möhlenhoff» или его
комплектующих в течение всего гарантийного срока с даты производства.
Гарантийный срок эксплуатации конвектора «Möhlenhoff» – 10 лет, электрических комплектующих – 3 года.
Предприятие и его дистрибьюторы не несут юридической и финансовой ответственности перед
пользователем за дефекты и последствия, возникшие по вине потребителя, монтажной или
эксплуатирующих организацией в результате нарушения действующих нормативов, требований и
инструкций по установке и эксплуатации конвектора.
Для выполнения гарантийных обязательств обязательно наличие паспорта прибора, с указанием даты
выпуска, подписи, штампа торгующей организации и монтажной организации.
Новые гарантийные обязательства вступают в силу со дня ремонта комплектующих или замены конвектора.
Адрес производителя:
ООО «Системные конвекторы»
141351, Россия, Московская область, Сергиево-Посадский р-он, д. Жучки, д.2Ж
число, месяц, год
подпись продавца расшифровка подписи
Дата выпуска
число, месяц, год
Контролёр ОТК
подпись
М.П.
М.П.
Loading...
