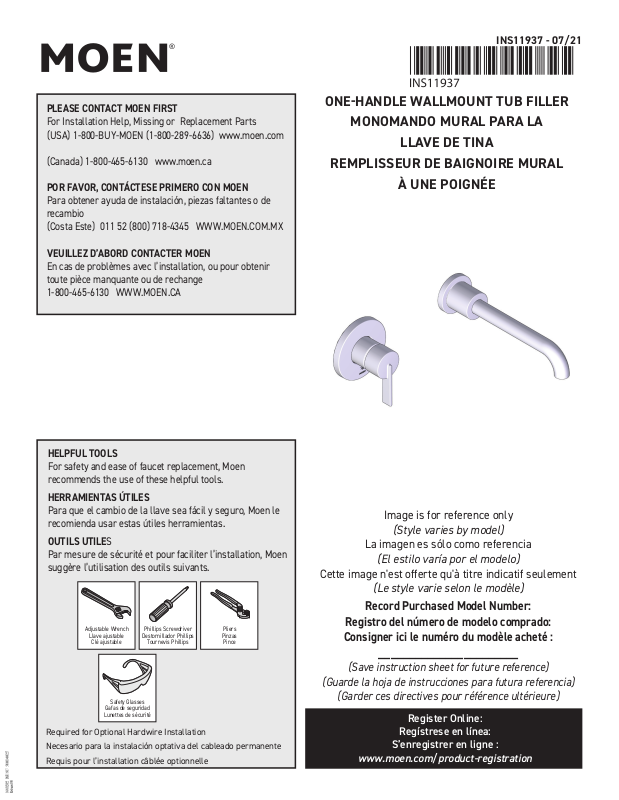

Page 1
INS11937 - 07/21
PLEASE CONTACT MOEN FIRST
For Installation Help, Missing or Replacement Parts
(USA) 1-800-BUY-MOEN (1-800-289-6636) www.moen.com
(Canada) 1-800-465-6130 www.moen.ca
POR FAVOR, CONTÁCTESE PRIMERO CON MOEN
Para obtener ayuda de instalación, piezas faltantes o de
recambio
(Costa Este) 011 52 (800) 718-4345 WWW.MOEN.COM.MX
VEUILLEZ D’ABORD CONTACTER MOEN
En cas de problèmes avec l’installation, ou pour obtenir
toute pièce manquante ou de rechange
1-800-465-6130 WWW.MOEN.CA
ONEHANDLE WALLMOUNT TUB FILLER
MONOMANDO MURAL PARA LA
LLAVE DE TINA
REMPLISSEUR DE BAIGNOIRE MURAL
À UNE POIGNÉE
HELPFUL TOOLS
For safety and ease of faucet replacement, Moen
recommends the use of these helpful tools.
HERRAMIENTAS ÚTILES
Para que el cambio de la llave sea fácil y seguro, Moen le
recomienda usar estas útiles herramientas.
OUTILS UTILES
Par mesure de sécurité et pour faciliter l’installation, Moen
suggère l’utilisation des outils suivants.
Adjustable Wrench
Llave ajustable
Clé ajustable
Safety Glasses
Gafas de seguridad
Lunettes de sécurité
Required for Optional Hardwire Installation
Necesario para la instalación optativa del cableado permanente
Requis pour l’installation câblée optionnelle
Phillips Screwdriver
Destornillador Phillips
Tournevis Phillips
Pliers
Pinzas
Pince
Image is for reference only
(Style varies by model)
La imagen es sólo como referencia
(El estilo varía por el modelo)
Cette image n'est offerte qu'à titre indicatif seulement
(Le style varie selon le modèle)
Record Purchased Model Number:
Registro del número de modelo comprado:
Consigner ici le numéro du modèle acheté :
_______________________
(Save instruction sheet for future reference)
(Guarde la hoja de instrucciones para futura referencia)
(Garder ces directives pour référence ultérieure)
Register Online:
Regístrese en línea:
S’enregistrer en ligne :
www.moen.com/product-registration
Page 2
B
D
A
C
Exploded View of Part B
Vista explotada de la parte B
Vue explosée de la partie B
E
(x2)
L
F
(x2)
I
G
J
*
Q
*
R
H
K
L
N
M
3/32”
Some models
Algunos modelos
Certains modèles
B1
(x2)
B2
B3
P
O
B4
2
Page 3
Parts List
A. Tub Spout
B. Installation sleeve with pressure balance puck and adapter
B1. Install sleeve
B2. O-Ring
B3. Inlet Seal (x2)
B4. Pressure balance puck
C. Cartridge
D. Adjustable Temperature Limit Stop
E. Cartridge Nut
F. Sleeve
G. Mounting Plate
H. Snap Ring
I. Screws (x2)
J. Escutcheon
Lista de piezas
INS11937 - 07/21
K. Handle
L. Set Screw (x2)
M. Hex Wrench (3/32”)
N. Grease Pack
O. Handle *
P. Hub Assembly *
Q. Stream Straightener * (comes pre-installed)
R. Aerator Tool *
*Certain models
A. Pico de la tina
B. Manga de instalación con disco de equilibrio de presión y adaptador
B1. Manga de instalación
B2. Junta
B3. Sellos de entrada (2)
B4. Disco de equilibrio de presión
C. Cartucho
D. Tope del límite de temperatura ajustable
E. Tuerca del cartucho
F. Manga
G. Placa de montaje
H. Anillo de retención
I. Tornillos (x 2)
J. Chapetón
Liste des pièces
A. Bec de baignoire
B. Manchon d’installation avec rondelle d’équilibrage de pression et
adaptateur
B1. Manchon d’installation
B2. Joint torique
B3. Joint d’étanchéité de l’entrée d’eau (x2)
B4. Rondelle d’équilibrage de pression
C. Cartouche
D. Limiteur de température réglable
E. Écrou de cartouche
F. Manchon
G. Plaque de montage
H. Anneau de retenue
I. Vis (x2)
K. Manija
L. Tornillo prisionero (2)
M. Llave hexagonal (3/32’’)
N. Paquete de grasa
O. Manija*
P. Ensamblado del buje*
Q. Aereador* (Viene preinstalado)
R. Herramienta del aereador*
*Ciertos modelos
J. Rosace
K. Poignée
L. Vis d’arrêt (x2)
M. Clé hexagonale (3/32 po)
N. Sachet de graisse
O. Poignée*
P. Assemblage du moyeu*
Q. Redresseur de jet* (compris et préinstallé)
R. Outil pour aérateur*
*Certains modèles seulement
3
Page 4
M
L
A
3/32”
N
3/32 po
2
1. Remove flush plug.
2. Remove protective sleeve, and apply grease (N).
1. Quite el tapón de descarga.
2. Quite la manga protectora y aplique grasa (N).
1. Retirer le bouchon d’évacuation
2. Retirer le manchon protecteur et appliquer de la graisse (N).
A
1
2
1. Install tub spout (A) upside down onto pipe.
2. Barely tighten tub spout set (L) screw with 3/32” hex wrench (M).
1. Instale el surtidor de la tina (A) cabeza abajo en la cañería.
2. Apriete apenas el tornillo de fijación del surtidor de la tina con una llave
hexagonal de 3/32”.
1. Installer le bec de baignoire (A) à l’envers sur le tuyau.
2. Serrer à peine la vis d’arrêt du bec de baignoire avec une clé hexagonale
de 3/32 po.
1
N
2
1. Rotate tub spout (A) to the proper position, with the spout opening
facing down.
2. Secure spout by tightening tub spout set screw.
1. Rotar el pico de la llave de la tina (A) a la posición adecuada, con
la parte abierta hacia abajo.
2. Fije el surtidor apretando el tornillo de fijación del surtidor de la
tina.
1. Faire pivoter le bec de la baignoire (A) jusqu’ à la bonne position,
l’ouverture du bec étant orientée vers le bas.
2. Fixer le bec en serrant la vis d’arrêt du bec de baignoire.
1
2
1. Remove flush plug before applying grease.
2. Apply grease to outer o-ring and inside of valve bore using grease pack (N).
1. Retire el tapón de descarga antes de aplicar la grasa.
2. Aplique grasa a la junta tórica exterior y al interior del orificio
de la válvula usando el paquete de grasa (N).
1. Enlever le bouchon d’évacuation avant d’appliquer la graisse.
2. Appliquer de la graisse sur l’extérieur du joint torique et à l’intérieur
de l’alésage de la soupape en utilisant la graisse du sachet de graisse (N).
4
1
Page 5
INS10634C - 3/18
INS11937 - 07/21
Valve
Valvula
Soupape
Note: 1215 Cartridge posts should always face up regardless of valve orientation.
Caution: 1215 Cartridge is NON-Pressure Balancing, and not for use in showering applications.
Nota: Los postes del cartucho 1215 siempre deben apuntar hacia arriba, sin importar la orientación de la válvula.
Precaución: El cartucho 1215 NO tiene equilibrio de presión y no debe usarse para regaderas.
Remarque : Les tiges des cartouches 1215 doivent toujours être orientées vers le haut, peu importe l’orientation de la soupape.
Mise en garde : La cartouche 1215 est une cartouche SANS équilibrage de pression qui ne doit pas être utilisée dans les
installations de douche.
Cartridge post
Poste del cartucho
Tige de la cartouche
1
2
Valve
Valvula
Soupape
Cartridge post
Poste del cartucho
Tige de la cartouche
3
B
C
E
B
E
1. Align tab on Installation sleeve (B) facing up and place in line with valve. Push Adapter (B2) and puck (B6) out of the installation sleeve (B1)
into the valve until they bottom.
2. Align 2 posts on cartridge (C) to mating feature in adapter and push cartridge into valve until it stops.
3. Tighten cartridge nut (E) onto valve by turning it clockwise until hand tight, and then turn an additional ¼ turn with a wrench. Note: proper torque of nut to
valve housing is 106-115 in-lbs (12-13Nm).
1. Alinee la pestaña con el manguito de instalación (B) hacia arriba y alinéelo con la válvula. Empuje el adaptador (B2) y el disco de equilibrio de presión (B6)
fuera del manguito de instalación (B1) dentro de la válvula hasta que toquen fondo.
2. Alinee 2 postes en el cartucho (C) con la función de acoplamiento en el ensamblaje del disco y empuje el cartucho en la válvula hasta que se detenga.
3. Apriete la tuerca del cartucho (E) en la válvula girándola en el sentido de las manecillas del reloj hasta que quede apretada a mano, y después gire ¼ de
vuelta adicional con una llave. Nota: el par de torsión correcto de la tuerca al bastidor de la válvula es 106-115 in-lbs (12-13Nm).
1. Aligner l’onglet sur le manchon d’installation (B) en l’orientant vers le haut, et le placer en l’alignant sur la soupape. Pousser sur l’adaptateur (B2) et la
rondelle d’équilibrage de pression (B6) afin de les extraire du manchon d’installation (B1) et les insérer dans la soupape jusqu’à ce qu’ils atteignent le fond.
2. Aligner les deux tiges sur la cartouche (C) avec le composant à joindre dans l’assemblage de rondelle et pousser sur la cartouche dans la soupape jusqu’à ce
qu’elle s’arrête.
3. Serrer manuellement l’écrou de cartouche (E) sur la cartouche en le tournant dans le sens horaire, puis le tourner d’un quart de tour supplémentaire à l’aide
d’une clé. Remarque : le couple approprié de l’écrou sur le boîtier de soupape est de 106 à 115 po-lb (12 à 13 Nm).
5
Page 6
K
1 2
INS10634C - 3/18
2
Q
R
1
3
1. Use handle (K) to verify cartridge is closed. (Push handle down
to close.)
2. Turn on the hot and cold water supply and check for leaks.
1. Use la manija (K) para verificar que el cartucho esté cerrado.
(Empuje la manija hacia abajo para cerrar).
2. Abra los suministros de agua fría y caliente para verificar que
no haya fugas.
1. Utiliser la poignée (K) pour vérifier que la cartouche est bien
fermée. (Pousser la poignée vers le bas pour la fermer.)
2. Ouvrir l’eau chaude et l’eau froide pour vérifier la présence de
toute fuite.
HOTTEST
CALOR MÁXIMO
PLUS CHAUDE
120°F
(49°C)
1. Remove stream straightener (Q) with tool (R) for flushing.
2. Turn on hot and cold water and flush any debris for 15 seconds.
Turn off hot and cold water
3. Re-insert stream straightener into spout and tighten with aerator
tool.
1. Retire el aereador (Q) con la herramienta (R) para enjuagar.
2. Abra el suministro de agua fría y caliente y deje que se elimine
cualquier residuo durante 15 segundos. Cierre el suministro de
agua caliente y de agua fría.
3. Vuelva a insertar el aereador en el pico y apriete con la
herramienta del aereador.
1. À l’aide de l’outil pour aérateur (R), retirer le redresseur de jet
(Q) aux fins de l’évacuation de l’eau.
2. Ouvrir l’eau chaude et l’eau froide et la laisser couler pendant 15
secondes pour évacuer tous débris. Fermer l’eau chaude et l’eau
froide.
3. Replacer le redresseur de jet dans le bec et le serrer à l’aide de
l’outil pour aérateur.
Open handle to full hot to test hot water temperature. Close handle if desired
water temperature has been met. Hot water temperature should not exceed
120°F.
Abra la manija a temperatura máxima para probar la temperatura del agua
caliente. Cierre la manija si se ha alcanzado la temperatura deseada del
agua. La temperatura del agua caliente no debe exceder los 120°F (49°C).
Ouvrir la poignée de l’eau chaude à son maximum pour tester la température
de l’eau. Fermer la poignée si la température de l’eau voulue est atteinte. La
température de l’eau chaude de la baignoire ne devrait jamais dépasser 49oC.
6
Page 7
120°F
(49°C)
INS10634C - 3/18
INS11937 - 07/21
K
Rotate the lever until the water is to the maximum desired temperature,
not to exceed 120oF (49oC). Seasonal maintenance of the maximum outlet
temperature may be required due to changes in groundwater temperature.
Gire la palanca hasta que el agua alcance la temperatura máxima
deseada, sin exceder los 120°F (49°C). El mantenimiento estacional de la
temperatura máxima de salida puede ser necesario debido a cambios en la
temperatura del agua subterránea.
Tourner la poignée jusqu’à ce que la température maximale désirée de l’eau
soit atteinte – ne pas dépasser 49oC (120oF). Le réglage saisonnier de la
température maximale de la sortie d’eau pourrait être requis vu le changement de la température de l’eau souterraine.
Close and Remove the handle (K).
Cierre y retire la manija (K).
Fermer la poignée, puis la retirer (K).
C
D
Grey
Gris
Gris
D
Remove the adjustable temperature limit stop (D).
Retire el tope de límite de temperatura ajustable (D).
Enlever le limiteur de température réglable (D).
Install the adjustable temperature limit stop (D) so it is in contact with the
bottom of the stop on the left side of the cartridge (C), as shown in inset.
Instale el tope de límite de temperatura ajustable (D) para que esté en
contacto con la parte inferior del tope en el lado izquierdo del cartucho (C),
como se muestra en el recuadro.
Installer le limiteur de température réglable (D) de façon qu’il soit en contact
avec la partie inférieure du limiteur, du côté gauche de la cartouche (C),
comme illustré dans l’image en gros plan.
7
Page 8
G
F
Slide sleeve (F) onto valve until it stops and orient markings
downward.
Deslice el manguito (F) sobre la válvula hasta que se detenga
y oriente las marcas hacia abajo.
Faire glisser le manchon (F) sur la soupape jusqu’à ce qu’il
s’arrête et orienter les marques vers le bas.
1
G
H
Push mounting plate (G) onto sleeve until it bottoms on the wall and
align holes to threaded holes in valve.
Empuje la placa de montaje (G) sobre el manguito hasta que tope
con la pared y alinee los orificios con los orificios roscados en la
válvula.
Presser la plaque de montage (G) sur le manchon jusqu’à ce qu’elle
soit de niveau avec le mur et aligner les trous sur les trous filetés de
la soupape.
2
(x2)
I
3
1. Orient the snap ring (H) to mounting plate (G) as shown with “FRONT” text facing forward and upright.
2. Insert screws (I) (X2) through snap ring (H) and mounting plate (G) and secure to the valve until the mounting plate bottoms on the finished wall. Do not ovetighten.
3. Ensure the snap ring is centered on the sleeve for proper escutcheon placement, if off-center, loosen screws, reposition, and secure.
1. Oriente el anillo de retención (H) con la placa de montaje (G) como se muestra con el texto “FRENTE” hacia adelante y hacia arriba.
2. Inserte los tornillos (I) (X2) a través del anillo de retención (H) y de la placa de montaje (G) y fíjelos a la válvula hasta que la placa de montaje toque el fondo de la
pared acabada. No apriete demasiado.
3. Asegúrese de que el anillo de retención esté centrado en el manguito para colocar adecuadamente el chapetón, si no está centrado, afloje los tornillos, vuelva a
colocarlos y asegúrelos.
1. Orienter l’anneau de retenue (H) sur la plaque de montage (G), comme illustré, en s’assurant que le mot FRONT soit à l’endroit et orienté vers l’avant.
2. Insérer les vis (I) (2) à travers l’anneau de retenue (H) et la plaque de montage (G) et les fixer sur la soupape jusqu’à ce que la plaque
de montage repose à plat sur le mur fini. Ne pas trop serrer.
3. S’assurer que l’anneau de retenue est centré sur le manchon afin que la rosace puisse être placée correctement; s’il n’est pas bien centré, dévisser un peu les vis,
le repositionner, puis revisser le tout.
8
Page 9
INS11937 - 07/21
INS10634C - 3/18
F
H
J
K
1. Orient slots in backside of escutcheon (J) with tabs on the top and bottom
of snap ring (H).
2. Snap escutcheon (J) onto snap ring (H).
3. Ensure escutcheon (J) is centered on the sleeve (F) and markings are
level.
1. Oriente las ranuras en la parte trasera del chapetón (J) con las pestañas
en la parte superior e inferior del anillo de retención (H).
2. Encaje el chapetón (J) en el anillo de retención (H).
3. Asegúrese de que el chapetón (J) esté centrado en el manguito (H) y que
las marcas estén niveladas.
1. Orienter les fentes du dos de la rosace (J) avec les onglets du haut et du
bas de l’anneau de retenue (H)
2. Enclencher la rosace (J) sur l’anneau de retenue (H).
3. S’assurer que la rosace (J) est bien centrée sur le manchon (F) et que les
marques sont de niveau.
Place the handle (K) onto cartridge stem.
Coloque la manija (K) en el eje del cartucho.
Placer la poignée (K) sur la tige de la cartouche.
P
Turn on water supply
Ouvrez les conduites d’eau
Prenda la agua
O
For multi-piece handle designs
1. Fully snap handle hub assembly (P) into sleeve
2. Position hub as shown with adapter parallel to cartridge stem
3. Place handle (O) onto cartridge stem.
Para diseños de manijas compuestas de varias piezas
1. Encaje la unidad de eje de la manija (P) en el manguito.
2. Coloque la unidad de eje como se muestra con el adaptador paralelo al
eje del cartucho
3. Coloque la manija (O) sobre el eje del cartucho.
Pour les modèles à poignée comportant plusieurs pièces
1. Enclencher l’assemblage du moyeu de poignee (P) dans le manchon.
2. Placer le moyeu comme illustré, en s’assurant que l’adaptateur est
parallèle à la tige de cartouche.
3. Placer la poignée (O) sur la tige de la cartouche.
9
Page 10
K
L
3/32”
3/32 po
M
Insert 3/32” hex wrench (M) into set screw (L).
Inserte una llave hexagonal de 3/32” (M) en el
tornillo prisionero (L).
Insérer la clé hexagonale de 3/32 po (M) dans la
vis d’arrêt (L).
Tighten set screw into handle (K).
Apriete el tornillo prisionero en la manija (K).
Serrer la vis d’arrt dans la pognée (K).
Installation complete.
La instalación está completa.
Installation terminée.
10
Page 11
Moen Limited Lifetime Warranty Moen le otorga Garantía limitada de por vida Garantie à vie limitée de Moen
Moen products have been manufactured under the highest
standards of quality and workmanship. Moen warrants to
the original consumer purchaser for as long as the original
consumer purchaser owns their home (the “Warranty
Period" for homeowners), that this product will be leakand drip-free during normal use and all parts and fi nishes
of this product will be free from defects in material and
manufacturing workmanship. All other purchasers (including
purchasers for industrial, commercial and business use) are
warranted for a period of 5 years from the original date of
purchase (the “Warranty Period" for non-homeowners).
If this product should ever develop a leak or drip during the
Warranty Period, Moen will FREE OF CHARGE provide the
parts necessary to put the product back in good working
condition and will replace FREE OF CHARGE any part or
fi nish that proves defective in material and manufac-turing
workmanship, under normal installation, use and service.
Replacement parts may be obtained by calling 1-800-2896636 (Canada 1-800-465-6130), or by writing to the address
shown. Proof of purchase (original sales receipt) from the
original consumer purchaser must accompany all warranty
claims. Defects or damage caused by the use of other than
genuine Moen parts is not covered by this warranty. This
warranty is applicable only to products purchased after
December, 1995 and shall be effective from the date of
purchase as shown on purchaser’s receipt.
This warranty is extensive in that it covers replacement of
all defective parts and fi nishes. However, damage due to
installation error, product abuse, product misuse, or use of
cleaners containing abrasives, alcohol or other organic solvents, whether performed by a contractor, service company,
or yourself, are excluded from this warranty. Moen will not
be responsible for labor charges and/or damage incurred
in installation, repair or replacement, nor for any indirect,
incidental or consequential damages, losses, injury or costs
of any nature relating to this product. Except as provided by
law, this warranty is in lieu of and excludes all other warranties, conditions and guarantees, whether expressed or
implied, statutory or otherwise, including without restriction
those of merchantability or of fi tness for use.
Some states, provinces and nations do not allow the exclusion or limitation of incidental or consequential damages,
so the above limitations or exclusions may not apply to
you. This warranty gives you specifi c legal rights and you
may also have other rights which vary from state to state,
province to province, nation to nation. Moen will advise you
of the procedure to follow in making warranty claims. Simply
write to Moen Incorporated using the address below. Explain
the defect and include proof of purchase and your name,
address, area code and telephone number.
Los productos Moen son fabricados bajo las más estrictas
normas de calidad y mano de obra. Moen le garantiza al comprador original que durante el tiempo que la tenga su casa (el
“periodo de garantía", para los propietarios), este producto no
tendrá ni goteras ni fugas durante el uso normal, y que todas
las piezas y acabados estarán libres de defectos en material y
mano de obra. Asimismo, a todos nuestros otros consumidores
(industriales, comerciales y empresariales), les otorgamos
5 años de garantía a partir de la fecha original de compra (el
“periodo de garantía" para usos no domésticos).
Si en este producto mezcladora se llegara a producir alguna
fuga o gotera durante el periodo de garantía, Moen le proporcionará SIN COSTO ALGUNO las piezas necesarias para que
vuelva a funcionar en perfectas condiciones y reemplazará
también SIN COSTO para usted, cualquier pieza o acabado
que pudiera tener algún defecto en la fabricación o mano de
obra, bajo condiciones normales de instalación, uso y servicio.
Las piezas de repuesto se pueden obtener llamando en la
República Mexicana al 01-800-718-4345 o si escribe en la
dirección que aparece aquí. Para que el comprador original
pueda hacer efectiva la garantía, cualquier reclamación deberá
ir acompañada por el comprobante de compra (nota de venta
original). La garantía no cubre los defectos o daños causados
por el uso de otras partes que no sean piezas originales Moen.
Esta garantía es aplicable sólo para los productos compradas
después de diciembre de 1995, y entrará en vigencia a partir
de la fecha que aparece en la nota de compra.
Esta garantía es amplia en el sentido que cubre el reemplazo
de todas las partes y acabados defectuosos. Sin embargo, se
excluyen de esta garantía los daños causados por un error
de instalación, abuso del producto, mal uso del mismo, o uso
de limpiadores que contengan abrasivos, alcohol u otros solventes orgánicos, ya sea por parte del contratista, compañía de
servicio o usted mismo. Moen no se hace tampoco responsable
por los gastos de mano de obra ni por los daños incurridos
en la instalación, reparación o sustitución, ni por ningún daño
indirecto, directo o consecuente, ni por pérdidas, lesiones o
costos de alguna otra índole relacionados con este producto.
A menos que lo estipule la ley, esta garantía reemplaza y excluye cualquier otra garantía y condiciones, ya sea expresas o
implícitas, establecidas por la ley o de otra manera, incluyendo
sin restricción aquellas en que el producto se encuentra en
condiciones aptas para la venta o se adecúa al uso específi co
para el cual fue adquirido.
Algunos estados, provincias y naciones no permiten la exclusión o limitación de los daños incidentales o consecuentes,
de modo que las limitaciones o exclusiones mencionadas
pueden no ser aplicables a usted. Esta garantía le otorga derechos legales específi cos y usted puede también tener otros
derechos que cambian de un estado a otro o de una provincia o
nación a otra. Moen lo asesorará en el procedimiento a seguir
para hacer válida esta garantía. Sencillamente escriba a Moen
Incorporated utilizando la dirección que aparece a continuación. Explique el tipo de defecto e incluya comprobantes de
compra, su nombre, dirección, código de área y número de
teléfono.
Les produits Moen sont fabriqués selon les normes les plus
élevées de qualité et de main-d’œuvre. Moen garantit à
l’acheteur original, tant qu’il sera propriétaire de la maison (la
« période de garantie » des propriétaires), que ce produit sera
libre de toute fuite pendant son usage normal et qu’aucune
pièce et qu’aucun fi ni de ce produit ne présenteront de
défaut de matériel et de main-d’œuvre en usine. Tous les
autres achats (y compris les achats à des fi ns industrielles,
commerciales et d’affaires) sont garantis pendant cinq (5) ans
à compter de la date d’achat originale (période de garantie
commerciale).
Si ce produit fuit ou dégoutte durant la période de garantie,
Moen s’engage à fournir GRATUITEMENT les pièces de
rechange requises pour remettre le robinet en état de
fonctionnement ainsi qu’à remplacer GRATUITEMENT
toute pièce ou tout fi ni dont le matériel, la fabrication ou la
main-d’œuvre, lors de l’installation, de l’usage et du service
habituels, s’avèrent défectueux. On peut obtenir les pièces
de rechange en composant le 1-800-465-6130 ou en écrivant
à l’adresse indiquée ci-dessous. Le reçu de vente original de
l’acheteur initial du robinet doit accompagner toute réclamation. Les défauts ou les dommages causés par l’utilisation de
pièces non fournies par Moen ne sont pas couverts par cette
garantie. Cette garantie s’applique uniquement aux produit
achetés après décembre 1995 et entre en vigueur à compter
de la date d’achat indiquée sur le reçu de caisse du client.
Cette garantie s’étend aussi au remplacement de toute pièce
ou de tout fi ni défectueux. Cependant, sont exclus de cette garantie, les dommages causés par une erreur d’installation, un
abus du produit, une mauvaise utilisation du produit, l’utilisation de produits de nettoyage contenant des agents abrasifs,
de l’alcool ou des solvants organiques, qu’ils soient utilisés
par un entrepreneur, une entreprise de service ou le consommateur. Moen décline toute responsabilité quant aux frais de
main-d’œuvre et aux dommages causés durant l’installation,
la réparation ou le remplacement, et aux dommages, pertes,
blessures ou coûts, indirects ou consécutifs, connexes à ce
produit. Sauf lorsque la loi le stipule, cette garantie remplace
et exclut toutes les autres garanties et conditions, qu’elles
soient indiquées expressément ou non, obligatoires ou autres,
y compris, sans restriction, celles qui visent la commercialisation ou l’aptitude d’utilisation.
Certains pays, états ou provinces ne permettent aucune
exclusion, ni limitation suite aux dommages indirects ou
consécutifs. Les limitations ou les exclusions précitées ne
s’appliqueraient pas dans ces cas. Cette garantie accorde des
droits juridiques et il est possible que d’autres droits soient
applicables selon l’état, la province ou le pays. Moen avisera
le consommateur de la procédure à suivre pour soumettre
une réclamation. Il suffi t d’écrire à Moen inc. à l’adresse
indiquée ci-dessous, pour expliquer le défaut, d’inclure une
preuve d’achat, d’inscrire son nom, son adresse ainsi que son
indicatif régional et son numéro de téléphone.
11
Page 12
Moen products have been manufactured under the highest
standards of quality and workmanship. Moen warrants to
the original consumer purchaser for as long as the original
consumer purchaser owns their home (the “Warranty
Period" for homeowners), that this product will be leak-
and drip-free during normal use and all parts and fi nishes
of this product will be free from defects in material and
manufacturing workmanship. All other purchasers (including
purchasers for industrial, commercial and business use) are
warranted for a period of 5 years from the original date of
purchase (the “Warranty Period" for non-homeowners).
If this product should ever develop a leak or drip during the
Warranty Period, Moen will FREE OF CHARGE provide the
parts necessary to put the product back in good working
condition and will replace FREE OF CHARGE any part or
fi nish that proves defective in material and manufac-turing
workmanship, under normal installation, use and service.
Replacement parts may be obtained by calling 1-800-289-
6636 (Canada 1-800-465-6130), or by writing to the address
shown. Proof of purchase (original sales receipt) from the
original consumer purchaser must accompany all warranty
claims. Defects or damage caused by the use of other than
genuine Moen parts is not covered by this warranty. This
warranty is applicable only to products purchased after
December, 1995 and shall be effective from the date of
purchase as shown on purchaser’s receipt.
This warranty is extensive in that it covers replacement of
all defective parts and fi nishes. However, damage due to
installation error, product abuse, product misuse, or use of
cleaners containing abrasives, alcohol or other organic sol-
vents, whether performed by a contractor, service company,
or yourself, are excluded from this warranty. Moen will not
be responsible for labor charges and/or damage incurred
in installation, repair or replacement, nor for any indirect,
incidental or consequential damages, losses, injury or costs
of any nature relating to this product. Except as provided by
law, this warranty is in lieu of and excludes all other war-
ranties, conditions and guarantees, whether expressed or
implied, statutory or otherwise, including without restriction
those of merchantability or of fi tness for use.
Some states, provinces and nations do not allow the exclu-
sion or limitation of incidental or consequential damages,
so the above limitations or exclusions may not apply to
you. This warranty gives you specifi c legal rights and you
may also have other rights which vary from state to state,
province to province, nation to nation. Moen will advise you
of the procedure to follow in making warranty claims. Simply
write to Moen Incorporated using the address below. Explain
the defect and include proof of purchase and your name,
address, area code and telephone number.
Los productos Moen son fabricados bajo las más estrictas
normas de calidad y mano de obra. Moen le garantiza al com-
prador original que durante el tiempo que la tenga su casa (el
“periodo de garantía", para los propietarios), este producto no
tendrá ni goteras ni fugas durante el uso normal, y que todas
las piezas y acabados estarán libres de defectos en material y
mano de obra. Asimismo, a todos nuestros otros consumidores
(industriales, comerciales y empresariales), les otorgamos
5 años de garantía a partir de la fecha original de compra (el
“periodo de garantía" para usos no domésticos).
Si en este producto mezcladora se llegara a producir alguna
fuga o gotera durante el periodo de garantía, Moen le propor-
cionará SIN COSTO ALGUNO las piezas necesarias para que
vuelva a funcionar en perfectas condiciones y reemplazará
también SIN COSTO para usted, cualquier pieza o acabado
que pudiera tener algún defecto en la fabricación o mano de
obra, bajo condiciones normales de instalación, uso y servicio.
Las piezas de repuesto se pueden obtener llamando en la
República Mexicana al 01-800-718-4345 o si escribe en la
dirección que aparece aquí. Para que el comprador original
pueda hacer efectiva la garantía, cualquier reclamación deberá
ir acompañada por el comprobante de compra (nota de venta
original). La garantía no cubre los defectos o daños causados
por el uso de otras partes que no sean piezas originales Moen.
Esta garantía es aplicable sólo para los productos compradas
después de diciembre de 1995, y entrará en vigencia a partir
de la fecha que aparece en la nota de compra.
Esta garantía es amplia en el sentido que cubre el reemplazo
de todas las partes y acabados defectuosos. Sin embargo, se
excluyen de esta garantía los daños causados por un error
de instalación, abuso del producto, mal uso del mismo, o uso
de limpiadores que contengan abrasivos, alcohol u otros sol-
ventes orgánicos, ya sea por parte del contratista, compañía de
servicio o usted mismo. Moen no se hace tampoco responsable
por los gastos de mano de obra ni por los daños incurridos
en la instalación, reparación o sustitución, ni por ningún daño
indirecto, directo o consecuente, ni por pérdidas, lesiones o
costos de alguna otra índole relacionados con este producto.
A menos que lo estipule la ley, esta garantía reemplaza y ex-
cluye cualquier otra garantía y condiciones, ya sea expresas o
implícitas, establecidas por la ley o de otra manera, incluyendo
sin restricción aquellas en que el producto se encuentra en
condiciones aptas para la venta o se adecúa al uso específi co
para el cual fue adquirido.
Algunos estados, provincias y naciones no permiten la ex-
clusión o limitación de los daños incidentales o consecuentes,
de modo que las limitaciones o exclusiones mencionadas
pueden no ser aplicables a usted. Esta garantía le otorga dere-
chos legales específi cos y usted puede también tener otros
derechos que cambian de un estado a otro o de una provincia o
nación a otra. Moen lo asesorará en el procedimiento a seguir
para hacer válida esta garantía. Sencillamente escriba a Moen
Incorporated utilizando la dirección que aparece a continu-
ación. Explique el tipo de defecto e incluya comprobantes de
compra, su nombre, dirección, código de área y número de
teléfono.
Les produits Moen sont fabriqués selon les normes les plus
élevées de qualité et de main-d’œuvre. Moen garantit à
l’acheteur original, tant qu’il sera propriétaire de la maison (la
« période de garantie » des propriétaires), que ce produit sera
libre de toute fuite pendant son usage normal et qu’aucune
pièce et qu’aucun fi ni de ce produit ne présenteront de
défaut de matériel et de main-d’œuvre en usine. Tous les
autres achats (y compris les achats à des fi ns industrielles,
commerciales et d’affaires) sont garantis pendant cinq (5) ans
à compter de la date d’achat originale (période de garantie
commerciale).
Si ce produit fuit ou dégoutte durant la période de garantie,
Moen s’engage à fournir GRATUITEMENT les pièces de
rechange requises pour remettre le robinet en état de
fonctionnement ainsi qu’à remplacer GRATUITEMENT
toute pièce ou tout fi ni dont le matériel, la fabrication ou la
main-d’œuvre, lors de l’installation, de l’usage et du service
habituels, s’avèrent défectueux. On peut obtenir les pièces
de rechange en composant le 1-800-465-6130 ou en écrivant
à l’adresse indiquée ci-dessous. Le reçu de vente original de
l’acheteur initial du robinet doit accompagner toute réclama-
tion. Les défauts ou les dommages causés par l’utilisation de
pièces non fournies par Moen ne sont pas couverts par cette
garantie. Cette garantie s’applique uniquement aux produit
achetés après décembre 1995 et entre en vigueur à compter
de la date d’achat indiquée sur le reçu de caisse du client.
Cette garantie s’étend aussi au remplacement de toute pièce
ou de tout fi ni défectueux. Cependant, sont exclus de cette ga-
rantie, les dommages causés par une erreur d’installation, un
abus du produit, une mauvaise utilisation du produit, l’utilisa-
tion de produits de nettoyage contenant des agents abrasifs,
de l’alcool ou des solvants organiques, qu’ils soient utilisés
par un entrepreneur, une entreprise de service ou le consom-
mateur. Moen décline toute responsabilité quant aux frais de
main-d’œuvre et aux dommages causés durant l’installation,
la réparation ou le remplacement, et aux dommages, pertes,
blessures ou coûts, indirects ou consécutifs, connexes à ce
produit. Sauf lorsque la loi le stipule, cette garantie remplace
et exclut toutes les autres garanties et conditions, qu’elles
soient indiquées expressément ou non, obligatoires ou autres,
y compris, sans restriction, celles qui visent la commercialisa-
tion ou l’aptitude d’utilisation.
Certains pays, états ou provinces ne permettent aucune
exclusion, ni limitation suite aux dommages indirects ou
consécutifs. Les limitations ou les exclusions précitées ne
s’appliqueraient pas dans ces cas. Cette garantie accorde des
droits juridiques et il est possible que d’autres droits soient
applicables selon l’état, la province ou le pays. Moen avisera
le consommateur de la procédure à suivre pour soumettre
une réclamation. Il suffi t d’écrire à Moen inc. à l’adresse
indiquée ci-dessous, pour expliquer le défaut, d’inclure une
preuve d’achat, d’inscrire son nom, son adresse ainsi que son
indicatif régional et son numéro de téléphone.
Moen Limited Lifetime Warranty Moen le otorga Garantía limitada de por vida Garantie à vie limitée de Moen
Moen Incorporated
25300 Al Moen Drive
North Olmsted, Ohio 44070-8022
U.S.A.
INS11937 - 07/21
©2021 Moen Incorporated
Moen de Mexico, S.A. de C.V.
Carretera Saltillo-Monterrey KM 14.7
Ramos Arizpe, Coahuila
Mexico 25900
Moen Inc.
2816 Bristol Circle
Oakville, Ontario L6H 5S7
Canada
Loading...
