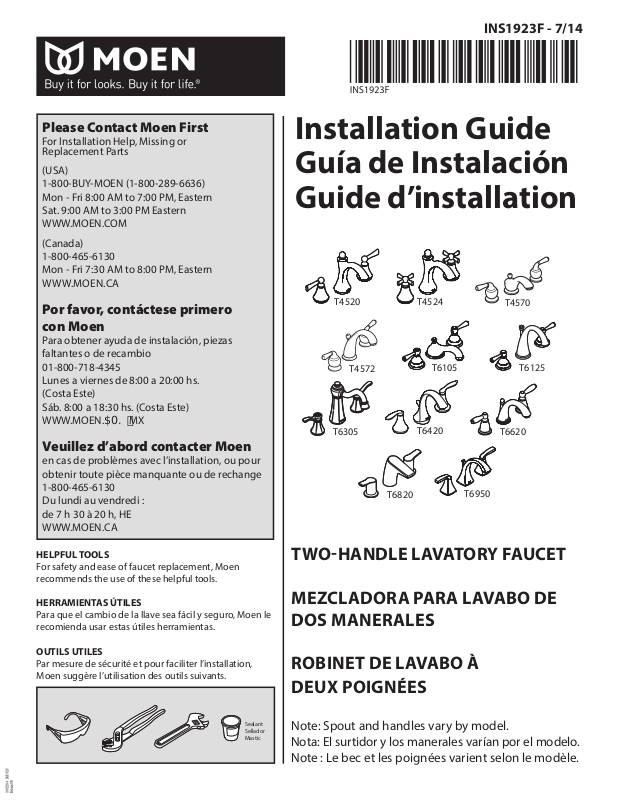

Moen T6905 Installation Manual

INS1923F - 7/14

Please Contact Moen First

For Installation Help, Missing or Replacement Parts

(USA) 1-800-BUY-MOEN (1-800-289-6636) Mon - Fri 8:00 AM to 7:00 PM, Eastern Sat. 9:00 AM to 3:00 PM Eastern WWW.MOEN.COM

(Canada) 1-800-465-6130 Mon - Fri 7:30 AM to 8:00 PM, Eastern WWW.MOEN.CA

Por favor, contáctese primero con Moen

Para obtener ayuda de instalación, piezas faltantes o de recambio 01-800-718-4345 Lunes a viernes de 8:00 a 20:00 hs. (Costa Este) Sáb. 8:00 a 18:30 hs. (Costa Este)

WWW.MOEN.$0.MX

Veuillez d’abord contacter Moen

en cas de problèmes avec l’installation, ou pour obtenir toute pièce manquante ou de rechange 1-800-465-6130 Du lundi au vendredi : de 7 h 30 à 20 h, HE WWW.MOEN.CA

Installation Guide Guía de Instalación Guide d’installation

T4572

T6305

T6820

T4524T4520

T6105

T6420

T6950

T4570

T6125

T6620

HELPFUL TOOLS For safety and ease of faucet replacement, Moen recommends the use of these helpful tools.

HERRAMIENTAS ÚTILES

Para que el cambio de la llave sea fácil y seguro, Moen le recomienda usar estas útiles herramientas.

OUTILS UTILES

Par mesure de sécurité et pour faciliter l’installation, Moen suggère l’utilisation des outils suivants.

Sealant Sellador Mastic

TWOHANDLE LAVATORY FAUCET

MEZCLADORA PARA LAVABO DE DOS MANERALES

ROBINET DE LAVABO À DEUX POIGNÉES

Note: Spout and handles vary by model. Nota: El surtidor y los manerales varían por el modelo. Note : Le bec et les poignées varient selon le modèle.

Spout and handles vary by model.

El surtidor y los manerales varían por el modelo.

Le bec et les poignées varient selon le modèle.

MOEN

P/N 99915

Not included with all models. No incluido con todos los modelos. Non inclus avec tous les modèles.

CAUTION — TIPS FOR REMOVAL OF OLD FAUCET:

Always turn water supply OFF before removing existing faucet or

disassembling the valve. Open faucet handle to relieve water pressure and

ensure that complete water shut-o has been accomplished.

PRECAUCIÓN — CONSEJOS PARA CAMBIAR LA LLAVE MEZCLADORA

Siempre CIERRE la toma de agua antes de quitar la llave existente o desmontar

la válvula. Abra la llave para liberar la presión, y asegúrese de que esté bien

cerrada el agua.

ATTENTION  SUGGESTIONS POUR ENLEVER L’ANCIEN ROBINET :

Toujours couper l’alimentation en eau avant d’enlever ou de démonter le

robinet. Ouvrir le robinet pour libérer la pression d’eau et pour s’assurer que

l’alimentation en eau a bien été coupée.

Icon Legend/Leyenda de Iconos/

Légende des icônes

OPTION/OPCION/OPTION

Blue

Azul

Red Rojo

Rouge

Bleu

103458

Parts List

A. Handle Assembly (x2) B. Handle Cap (x2) C. Temperature Indicator Ring-Blue D. Temperature Indicator Ring-Red E. Spout F. Lift Rod G. Pivot Rod Clip H. Lift Rod Strap I. Drain Plug Cap J. Drain Plug Body K. Drain Waste Seat L. Silicone Lubricant M. Handle Escutcheon (Option)

N. Spout Escutcheon (Option)

O. Aerator Tool (O ptio n)

P. Aerator

Lista de piezas

A. Conjunto del maneral (x2) B. Tapa del maneral (x2) C. Anillo indicador de temperatura-Azul D. Anillo indicador de temperatura -Rojo E. Surtidor F. Barra de cierre vertical G. Clip del pivote H. Tirante de la barra de cierre vertical I. Tapa del tapón del desagüe J. Cuerpo del tapón de desagüe K. Asiento del desagüe L. Lubricante de silicona M. Chapetón del maneral (Opción)

N. Chapetón del surtidor (Opción)

O. Herramienta del aireador(Opción)

P. Aireador

Liste des pièces

A. Assemblage de poignée (2) B. Capuchon de poignée (2) C. Anneau indicateur de température bleu D. Anneau indicateur de température rouge E. Bec F. Tige de levage G. Bride de tige de pivotement H. Bride de la tige de levage I. Capuchon de bonde J. Corps du bouchon de bonde K. Siège de bonde L. Lubriant à la silicone M. Rosace de poignée (option)

N. Rosace de bec (option)

O. Outil pour aérateur (option)

P. Aérateur

Above sink

Encima del lavabo

Au-dessus de l’évier

Below sink

Debajo del fregadero

Sous l'évier

INS1923F - 7/14

MOEN

P/N 99915

*Not included with all models.

*No incluido con todos los modelos. *Non inclus avec tous les modèles.

Apply a small amount of Silicone Lubricant (L) to spout shank. Insert hex wrench through Spout (E) into threaded portion of spout shank. Note; Escutcheon (N) may be installed for certain models before spout. Aplique una pequeña cantidad de lubricante de silicona (L) al tubo roscado del surtidor. Inserte una llave hexagonal a través del surtidor (E) en la porción roscada del tubo roscado del surtidor. Nota: el chapetón (N) puede ser instalado antes del surtidor para ciertos modelos. Appliquer une petite quantité de lubriant à la silicone (L) sur la tige du bec. Insérer la clé hexagonale dans l'orice arrière du bec (E), dans la partie letée de la tige du bec. Remarque : Dans le cas de certains modèles, la rosace (N) peut être installée avant le bec.

Secure Spout (E) to spout shank with hex wrench. Asegure el surtidor (E) al tubo roscado del surtidor con la llave hexagonal. Fixer le bec (E) sur la tige du bec à l'aide d'une clé hexagonale.

Turn stems to o until they stop. Haga girar los vástagos hacia la posición OFF hasta que se detengan. Faire pivoter les tiges dans cette direction jusqu'à ce qu'elles ne pivotent plus.

Option/Opción/Option

Red

Rojo

Rouge

Not included with all models. No incluido con todos los modelos. Non inclus avec tous les modèles.

For certain models, Color Temperature Indicator Ring Red (D) may be installed as an option with Handle Caps (B). Para ciertos modelos, el anillo indicador de temperatura Rojo (D) puede ser instalado como opción con las tapas de los manerales (B). Dans le cas de certains modèles, l'anneau indicateur de température rouge (D) peut être installé en option avec les capuchons de poignée (B) d'eau chaude.
