Moen PureTouch 87810, PureTouch 87810S, PureTouch 87810W Owner's Manual

INS139

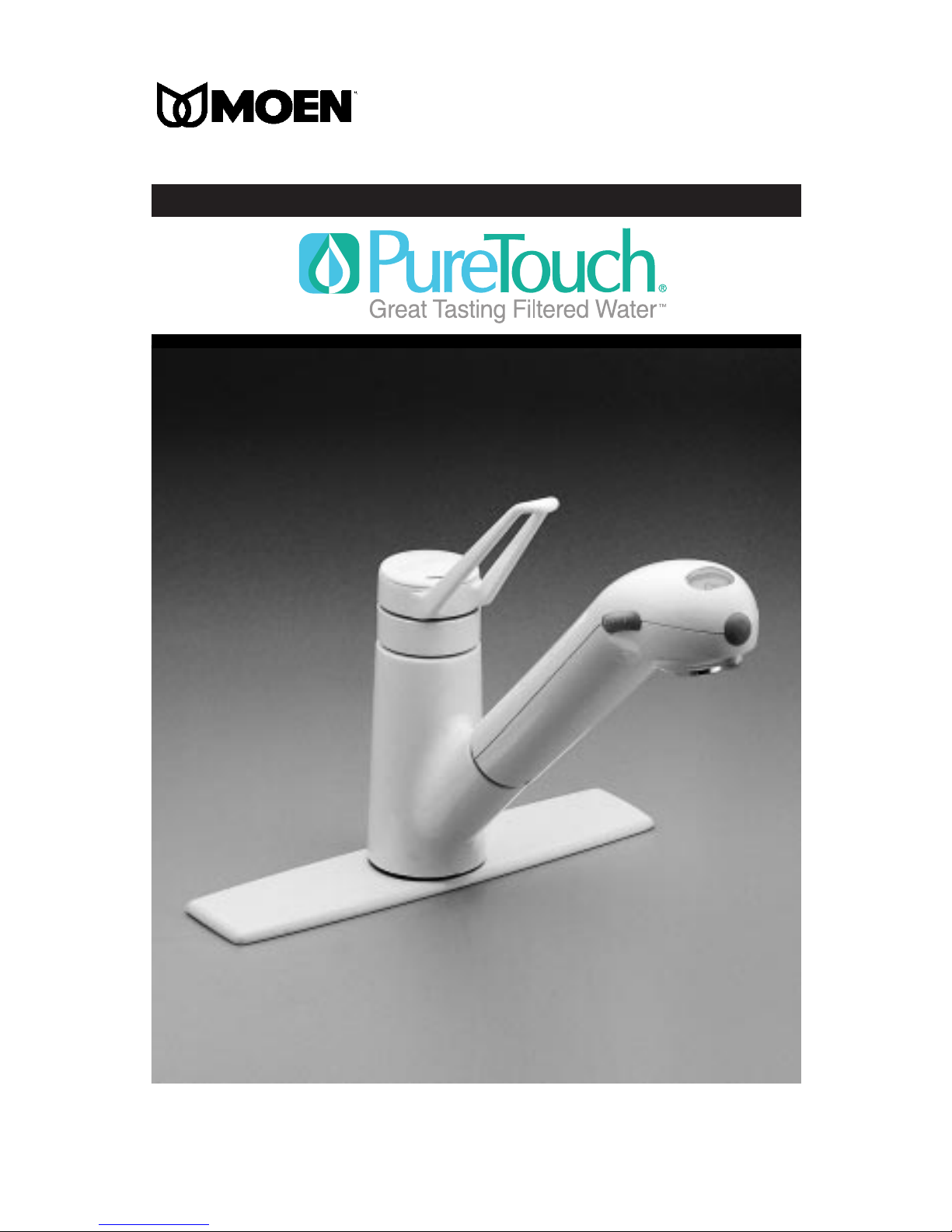

OWNER’S MANUAL

Model Numbers 87810, 87810S, 87810W

U.S.Patent Des.385,338
Other Foreign and Domestic Patents Pending

INS139

1

HELPLINE: 1-800-BUY-MOEN

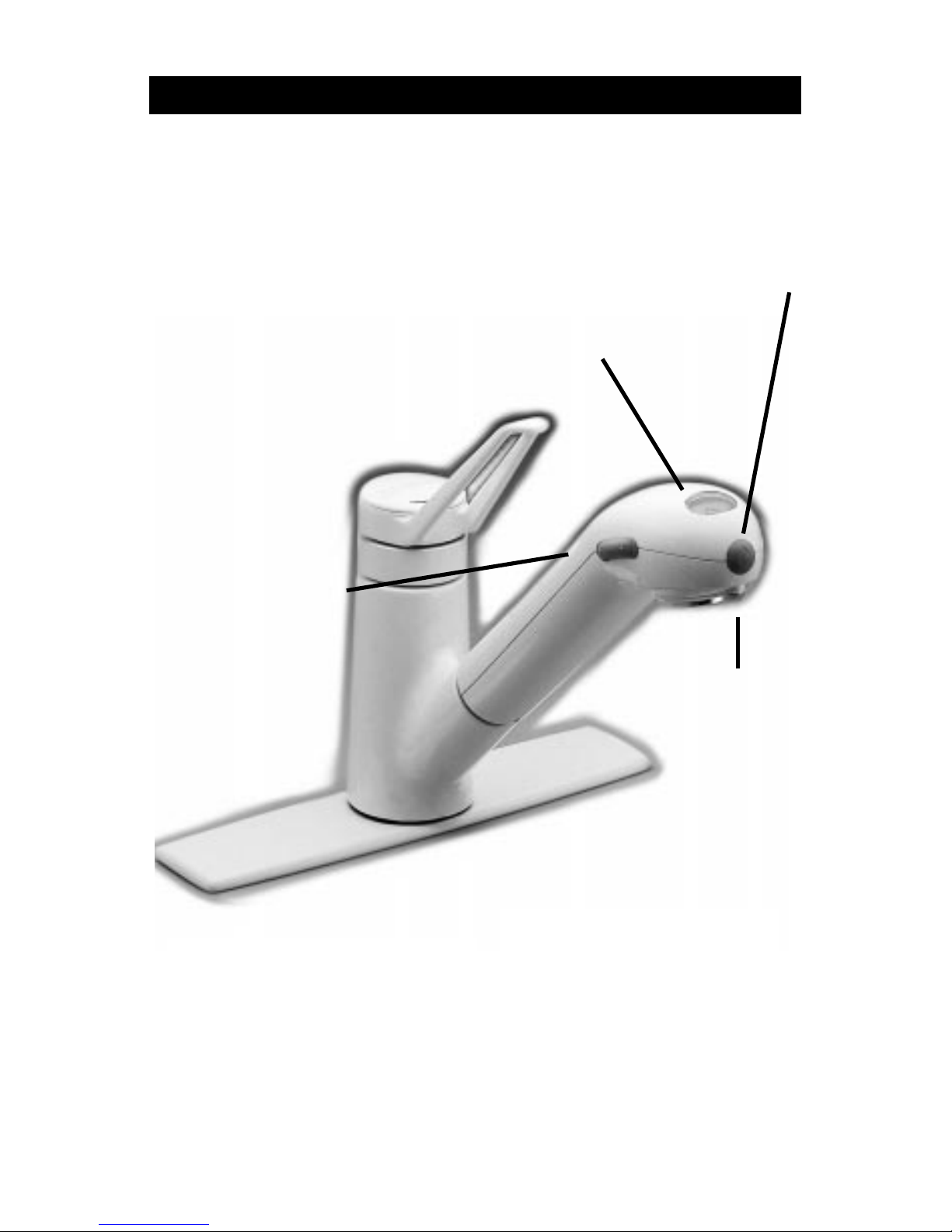

PRODUCT FEATURES

Electronic

filter life
indicator

Filtered

water

button

Filtered

water outlet

Stream & Spray

Actuating Buttons

Packed with deck
plate or single
hole deck ring

Easy to replace water
filter integrated in
pullout spout

➤

➤

➤

➤

INS139

2

HELPLINE: 1-800-BUY-MOEN

WELCOME TO MOEN

®

Congratulations! You’ve purchased the revolutionary
PureTouch® Filtering Faucet System. This faucet is the first of
its kind and is designed to provide great tasting, cleaner water
with just one touch. To get the most enjoyment from your
Moen PureTouch Filtering System, please read all installation
and operating instructions carefully. With simple care and
maintenance, the PureTouch Filtering Faucet System will
provide many years of reliable performance. If you should
have any questions, please call us toll-free at 1-800-BUY-MOEN.

TABLE OF CONTENTS

Product Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Water Filtration Safeguards . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Parts Description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Installation Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Care and Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

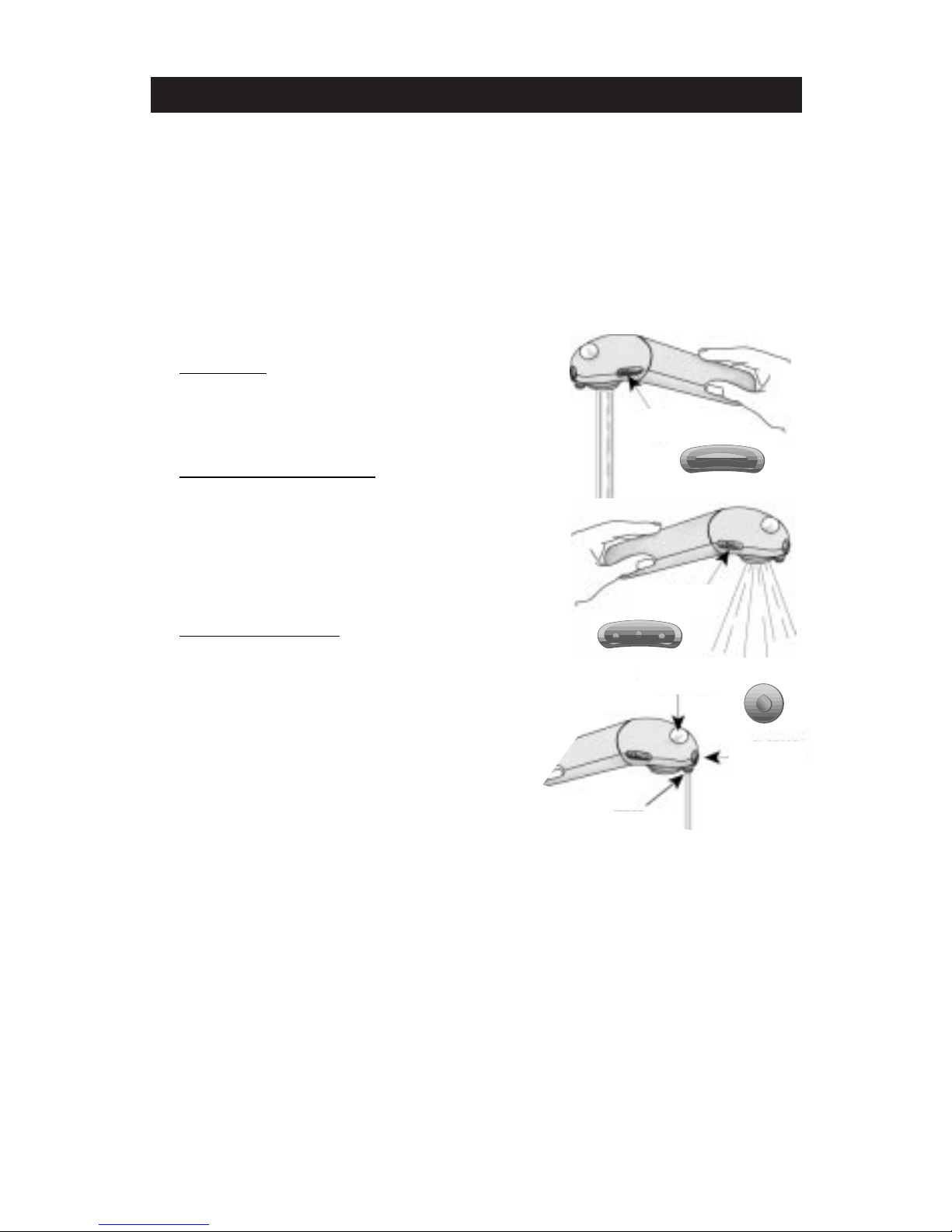

Operating Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Battery Replacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

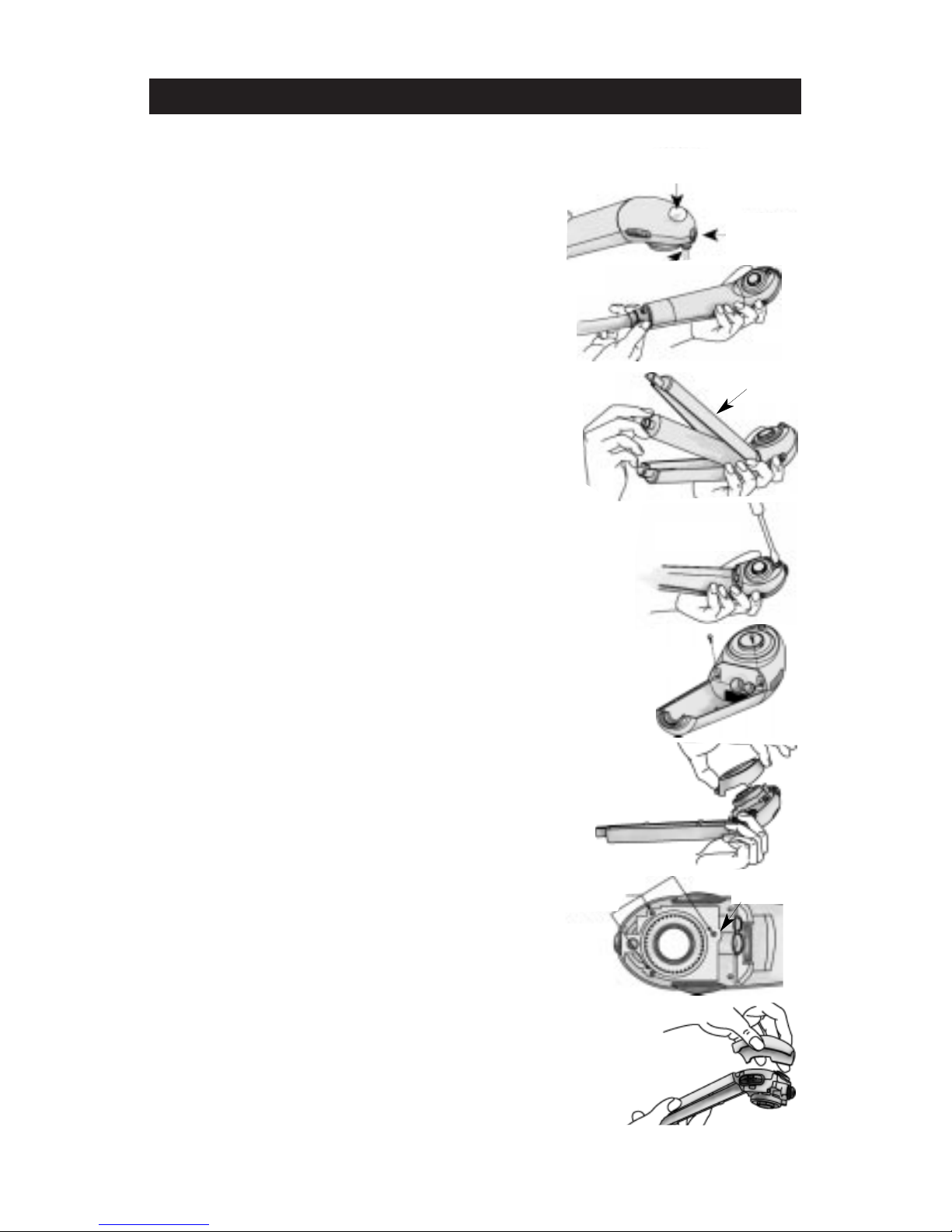

Filter Replacement Instructions . . . . . . . . . . . . . . . . . . . . . .13

Trouble Shooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

WATER FILTRATION SAFEGUARDS

Your Moen PureTouch® Filtering Faucet System integrates carbon block
filtration technology designed by Culligan International into a faucet
spout. This technology is fast and effective at reducing or removing
contaminants commonly found in water and is certified by NSF. The
PureTouch Filtering Faucet System and installation must comply with
State and Local laws and regulations. To ensure optimal operation of
your new Moen faucet, please read the following safeguards carefully.

MicroTech™ Filter Cartridges

• MicroTech filter cartridges will reduce :
Chlorine, Taste and Odor (MicroTech 5000, 3000, 1000)
Lead (MicroTech 5000, 3000)
Cysts (Cryptosporidium, Giardia)(MicroTech 5000)*

* The contaminants removed or reduced by this filter are not necessarily in your water.

• Do not use with water that is microbiologically unsafe or of unknown

quality without adequate disinfection before or after the system.
Systems certified for cyst reduction may be used on disinfected
waters that may contain filterable cysts.

• MicroTech filter cartridges are designed for replacement after

dispensing 200 gallons of filtered water (approximately 3 months).
Water conditions and usage may affect filter life.

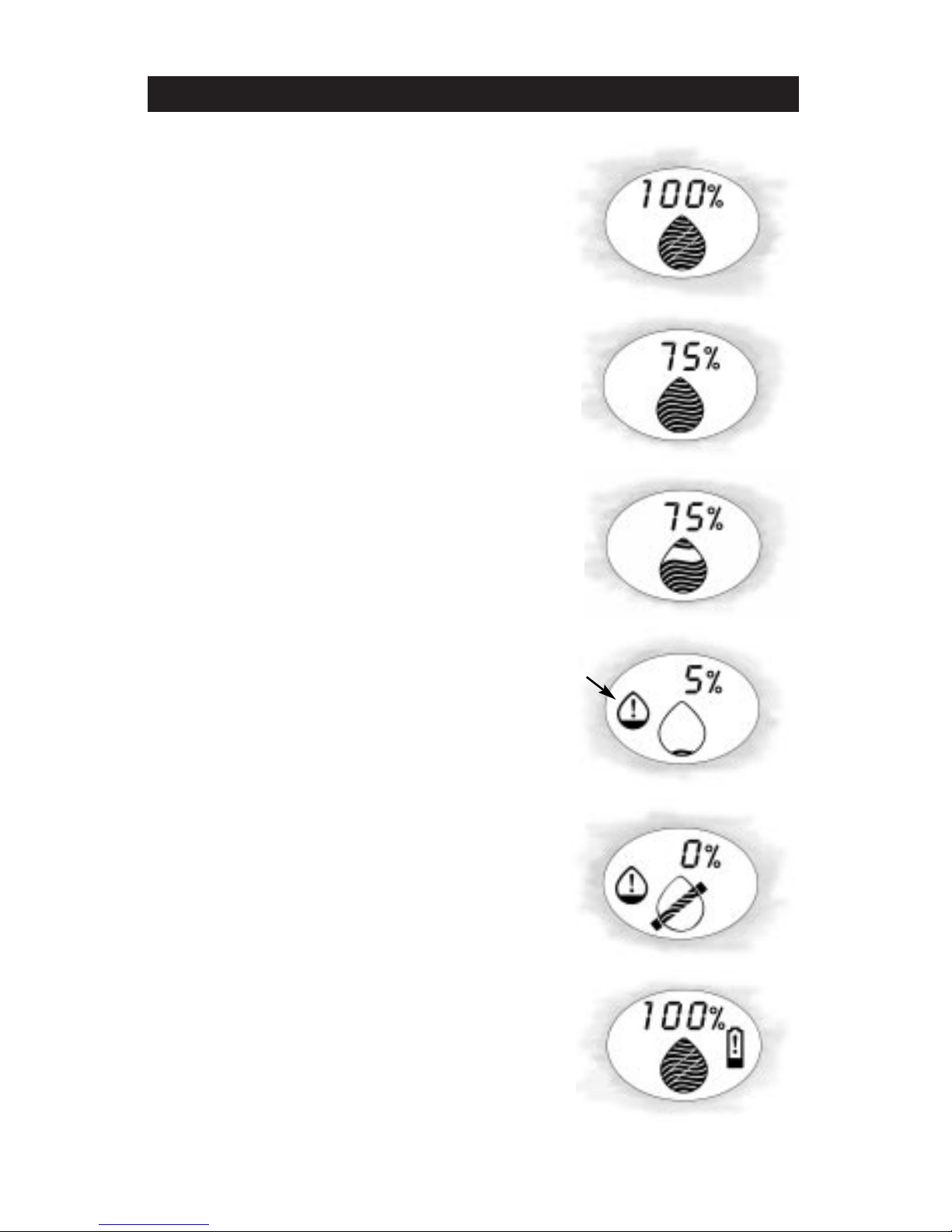

• The electronic indicator will signal when filter replacement is

necessary (see page 13).

• Use only MicroTech filter cartridges with the PureTouch Filtering

Faucet System.

• Filter flow rate = .4-.5 gpm at rated pressure (20psi minimum - 125psi

maximum).

Water Temperature

• Minimum/Maximum faucet operating temperature = 40° - 150°F.

• CAUTION: Do not filter water above 100° F.

MicroTech™ Filter Flushing Instructions

• New MicroTech Filter Cartridge: Allow cold water to run through a

new filter for 5 minutes to flush out any loose carbon particles. Once
these small black specks are washed out the filter is ready for use.

• Daily Use: Allow cold water to run through the filter for 10-15 seconds

prior to first use. If the filter has not been used for two days, run cold
water through the filter for 60 seconds prior to the first use.

Questions

• If you have any questions please call our toll-free helpline,

1-800-BUY-MOEN. Monday through Friday 8:00 a.m. to 8:00 p.m.,

Saturday 8:00 a.m. to 6:30 p.m.

3

HELPLINE: 1-800-BUY-MOEN

INS139

INS139

4

HELPLINE: 1-800-BUY-MOEN

PARTS DESCRIPTION • DESCRIPTIÓN DE PIEZAS • DESCRIPTION DE PIÈCES

MOEN

15

23

26

3

1

2

4

11

5

6

7

8

9

10

12

13

14

28

29

27

34

35

30

31

32

33

25

24

37

38

18

19

21

20

17

16

22

ENGLISH

ESPAÑOL

FRANÇAIS

1

Handle Cap

Tapa de Manija

Capuchon de poignée

2

Handle Screw

Tornillo de Manija

Vis de poignée

3

Handle Connector

Conector de Manija

Manchon de raccordement

4

Plastic Handle Washer

Arandela de Manija Plastico

Rondelle de poignée

en plastique

5

Metal Handle Washer

Arandela de Manija Metálico

Rondelle de poignée

en métal

6

Handle

Manija

Poignée

7

Collar

Collar

Collier

8

Pivot Retainer

Retenedor del Pivote

Dispositif de retenue pivotant

9

Retainer Nut

Tuerca Retenedora

Écrou de retenue

10

O-ring

Anillo

Anneau en «O»

11

Bearing Washer

Arandela de Presión

Rondelle antifriction

12

Retainer Clip

Presilla Retenedor

Bague de retenue

13

1225 Cartridge

1225 Cartucho

1225 Cartouche

14

Spout Receptor

Receptor de la Salida

Récepteur de bec

15

Threaded Discharge Tube

Tubo de Descargo Roscado

Tube de decharge fileté

16

Hose Connection

Conexión de Manguera

Raccord de boyau

17

Screen washer

Arandela de Malla

Rondelle filtre

18

Quarter Turn Connector

Conector de un Cuarto de Vuelta

Raccord de quart de tour

19

Pull-out Spout

Salida Extraible

Bec rétractable

20

Filter Outlet Nut

Tuerca de la Salida del FIltro

Écrou de sortie de filtre

21

Aerator

Aireador

Aératuer

22

Filter Cover

Cubierta del Filtro

Couvercle de filtre

23

Supply Tubes

Tubos de Alimentación

Tubes d'alimentation

24

1/2" Threaded fitting (2)

Montaje Rosado de 13 mm (2)

Raccord fileté de 1/2 po (2)

25

Tailpiece Nuts

(not included wih

all models)

Tuerca de Colilla

(no incluidas con

todos los modelos)

Écrou de Queue

(non comprises avec

tous les modéles)

26

Deck plate

Placa de Cubierta

Tablier Supérieur

27

Rubber Deck Gasket

Empaque de Cubierta de Caucho

Support de Comptoir

en Caoutchouc

28

Deck Ring

Anillo de Cubierta

Anneau de plate-forme

29

Ring Gasket

Empaque

Joint annulaire plat

30

Deck Plate Studs (2)

Pernos de la Placa de Cubierta (2)

Goujon de plaque de comptoir (2)

31

Clamp Bar (2)

Barra de Sujeción

Barre de serrage

32

Spacer (2)

Espaceador

Espaceur

33

Small Mounting Nut

Tuerca de Montaje Pequeña (2)

Petit écrou de montage (2)

34

Mounting Bracket

Soporte de Montaje

Support de montage

35

Medium Mounting Nut

Tuerca de Montaje Mediana (2)

Écrou moyen de montage (2)

37

Spout Hose

Manguera de Salida

Boyau de bec

38

Counter Weight

Contra Peso

Contre-poids

39

Mounting Tool

Herramienta de Montaje

Outil de montage

40

Filter (not shown)

FIltro (no se muestra)

Filtre (non illustré)

39

Wand Appliance

Dispositivo de la Var ita

Appareil de filtration

INSTALLATION INSTRUCTIONS

CAUTION:
Always turn water supplies OFF before removing existing faucet. Turn

faucet on to relieve water pressure and to ensure water is completely off.

OLD FAUCET REMOVAL: Your old faucet may attach in a number of different
ways depending on the brand. To remove, reverse steps in installation
instruction sheet of old faucet, follow instructions in a DIY type of book or
follow instructions listed below.

After years of use, you may need to use a penetrating oil spray on the faucet
mounting hardware to help loosen corrosion and assist in removing the faucet
connections.

Disconnect water supply lines from faucet supply lines. Remove mounting
hardware using a basin wrench or channel lock pliers. Lift out faucet.
Thoroughly clean and dry the mounting surface after removal of old faucet.

INSTALLING PURETOUCH® FILTERING FAUCET SYSTEM

Helpful Tools: Phillips screwdriver, adjustable wrench (2)

CAUTION: Do not use with portable washing devices, i.e.
dishwashers, washing machines.

NOTE: Do not bend supply tubes until instructed in step 5.

1. Place screen washer (17) in hose connection (16) and
attach to pull-out spout (19). A few threads on the
quarter turn connector (18) will be showing.

2. With the spout receptor (14) facing directly forward
and threaded discharge tube (15) in back, feed
small end of hose (37) down through spout receptor.
When encountering resistance, feed the hose
through with a push/pull motion. Set aside faucet
assembly.

Depending on your sink configuration, you have
the option to install your faucet with a deck plate (26)
or a round deck ring (28). NOTE: Never use deck

plate (26) and deck ring (28) together on one sink.

3a.FOR INSTALLATION USING DECK PLATE.

Be sure mounting area is clean and dry. Thread deck
plate studs (30) into deck plate and hand tighten.
Place rubber deck gasket (27) over the deck plate
studs and onto the deck plate.

Assemble clamp bars (31) (open side toward deck
plate), spacers (32), and small mounting nuts (33) to
studs as shown (do not tighten). (NOTE: for decks
thicker than 3/4” remove deck plate spacers.) Tilt clamp bars
back, then place mounting studs with hardware attached down
through deck holes making sure that deck plate is centered
on sink and hand tighten. Carefully trim excess deck gasket.

(1)

(2)

(3a)

(3a)

5

HELPLINE: 1-800-BUY-MOEN

INS139

3b.FOR INSTALLATION USING SMALL ROUND DECK

RING. Place ring gasket (29) under the small round

deck ring (28). Place deck ring over hose (37) and
supply tubes (23) of faucet assembly.

4. For both installations, align the faucet assembly with
the threaded discharge tube (15) in the back. Align
tabs on faucet to holes in deck plate (26) or deck ring
(28). Place assembly down through sink while
pushing assembly toward back of sink as far as possible.

5. A groove in the treaded discharge tube (23) indicates the
minimum amount of thread length which must be exposed
for proper attachment of mounting nut (35) and hose.

5a.FOR INSTALLATION WHERE THE DECK IS LESS

THAN 1”, install mounting bracket (34) (open side up)
by hooking around supply tubes, as shown, and
sliding up and onto threaded discharge tube (15).

Mounting bracket (34) can be easily installed onto
threaded discharge tube by gently pulling the supply
tubes forward away from the discharge tube, making
sure not to kink the tubing. Install and HAND
TIGHTEN medium mounting nut (35).

5b. FOR INSTALLATION WHERE THE DECK IS GREATER

THAN 1”, turn the mounting bracket over (open side

down). Install and HAND TIGHTEN medium
mounting nut (35). Be sure the faucet is
aligned properly with threaded discharge
tube directly in back.

6. Rotate the spout receptor (14) to the left
and right, noting where it stops. Faucet
should extend to the left and right from
center equally. To readjust, untighten
medium mounting nut (35) then move spout receptor to
desired rotation. Hand tighten medium mounting nut.

Check movement of hose before final tightening of nuts. If
hose does not move freely, gently bend the supply tubes
(23) out. Do not kink supply tubes. Tighten mounting nut (35)
with the tool (39) provided. Use heavy duty screwdriver
through the holes in the bottom of the tool to tighten faucet
securely. Tighten small mounting nuts (33) with adjustable
wrench. Recheck for alignment, be sure that the faucet is
centered properly on the sink and that it does not shift
position when the spout is moved from side to side.

7. Assemble hose (38) to threaded discharge tube (23) and
tighten with adjustable wrench.

INS139

HELPLINE: 1-800-BUY-MOEN

6

(3b)

(5a)

(<1”)

(5b)

(>1”)

(7)

➤

➤

SINK

SINK

INS139

7

HELPLINE: 1-800-BUY-MOEN

8. Counterweight (38) is designed to snap together onto the

spout hose. To disassemble counterweight, depress tabs
and pull halves apart, or pry halves apart with flat-head
screwdriver. Assemble counter weight at the bottom of the
spout hose loop. Align tabs on each half of the
counterweight with the slots on the other half of the
counterweight. Squeeze halves together until they snap
together. Counter weight should not slide on the hose.

CAUTION: Severe bends of the supply tubes may cause
crimping. Restricted water flow could result.

9. CAREFULLY bend the supply tubes

and align with water supply lines. DO
NOT KINK SUPPLY TUBES. Connect
your water supply lines to threaded
fittings (24) (using tailpiece nuts (25)
if necessary). Hot water supply tube is
the longer tube (on left). Hold
threaded fitting with a wrench to
prevent twisting and collapse of the copper tube while tightening with
another wrench.

10.Pull pullout spout in and out to check for free movement of hose. If needed,

adjust the placement of weight to aid the clearance of the hose.

11.Faucet flushing is required before installation is complete. (See below)

FLUSHING INSTRUCTIONS

IMPORTANT: Pipe chips, sand, stones and other solids found in new and
renovated plumbing can damage the sealing surfaces of the filter cartridge and
cause a leak. To avoid damage, DO NOT TURN ON SUPPLY VALVES until
instructed below.

1. Pull hose out of spout receptor, tie a dish towel around the hose to keep it

from slipping back into the spout receptor.

2. Unscrew the hose from the bottom of the quarter turn connector (18) and

remove screen washer (17). Turn on supply valves. Direct hose into sink, then
turn the faucet on in the full cold position (handle pointing to the right) to
turn on the cold water supply for 15 seconds.

3. Leaving the handle in the open position, turn to the full hot position (handle

pointing to the left) and turn on the hot water supply for 15 seconds.

4. Place handle in the closed position. Remove the quarter turn connector (18)

from pullout spout and reassemble with screen washer (17) to hose. Do not
reassemble pullout spout to quarter turn connector since MicroTech filter
installation is required. Check under the sink for system leaks.

(9)

INS139

8

HELPLINE: 1-800-BUY-MOEN

MICROTECH™ FILTER INSTALLATION

NOTE: Faucet will not operate in any mode without filter. Filter should be left in
protective bag until ready for installation. The MicroTech™ filter is a high
performance carbon block filter developed specially for the PureTouch Filtering
Faucet System. Once the filter is installed in the pullout spout, it should not be

removed until it is to be replaced. The electronic indicator keeps track of the
amount of filter life remaining and will signal you when the filter change is
necessary. If a partially used filter is removed and reinstalled, the electronic
indicator will automatically reset and will not accurately reflect filter life
remaining.

Use only MicroTech™ filter cartridges with the PureTouch Filtering Faucet System.

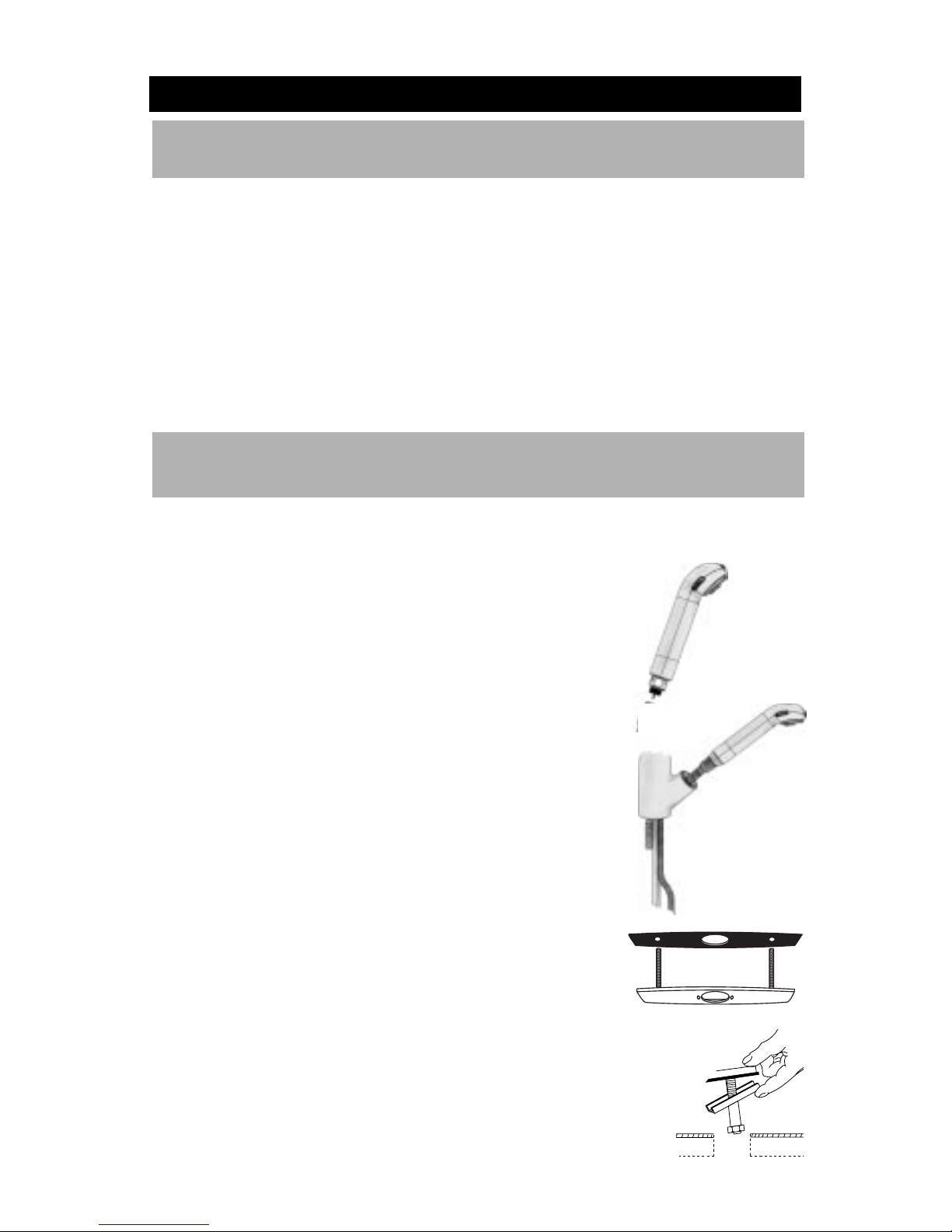

1. Remove the filter cover by lifting it up and away

from the pullout spout body.

2. Insert the new filter by aligning the outlet tubes

on the filter with the inlet ports of the spout
body and gently pressing in and down. Upon
successful installation of the filter cartridge, the
filter life indicator will beep three times and
reset automatically. (Do not remove the filter

until it is to be replaced.)

3. Reinstall the filter cover by positioning the

alignment tab with the corresponding notch in
the main pullout spout body and gently
pushing in and down.

4. Attach the pullout spout to the hose by

aligning the dots on the quarter turn connector
(18) and the spout. Push the quarter turn
connector onto the spout assembly and turn it
clockwise, locking it in place.

5. Allow cold water to run through the new filter

for 5 minutes to flush out any loose carbon
particles. (See page 9 for filtered water mode.)
Once these small black particles are washed
out the filter is ready for use.

The PureTouch System installation is now complete. Please read carefully the
operation instructions to ensure optimal performance.

CARE AND MAINTENANCE

All that is needed to clean your faucet is a soft damp cloth. Moen does not
recommend the use of scour pads, cleansers or chemicals. The abrasive nature
of these substances could damage the faucet’s finish. A non abrasive car wax will
help to protect the finish. DO NOT PLACE WAND APPLIANCE IN DISHWASHER.

ALIGN

DOTS

(2)

(3)

(4)

INS139

9

HELPLINE: 1-800-BUY-MOEN

OPERATING INSTRUCTIONS

Controlling The Water

The PureTouch System has three options for water delivery; unfiltered stream,
unfiltered spray and filtered water.

The spray and stream actuating buttons are on the sides of the pullout spout,
the filtered water button is located on the front of the spout.

Stream/Spray flow rate = 2.2gpm maximum at 60psi / 2.5gpm maximum at 80psi.

STREAM MODE

: Unfiltered water in regular

stream flow.
When the water is turned on at the faucet, the

spout will always begin operating in the regular
stream mode.

SPRA

Y MODE: Unfiltered water in a wide

pattern.
If a wide spray mode is desired, push the spray

button while the water is on. To return to stream
mode, push the stream button.

FIL

TERED WATER MODE: Filtered water

dispensed through the separate filtered water
outlet.

Pressing the front filtered water button will
divert water through the filter and dispense
filtered water from a separate outlet. Shut
the faucet off to return to unfiltered stream.

CAUTION: Only filter cold water. Do not filter
water above 100° F.

Electronic Indicator

The electronic indicator provides the following visual and audible feedback on
the filtering system:

• Successful installation of a new filter (audible & visual)

• Percent of filter life remaining (visual)

• Filter is actively filtering water (visual)

• Low filter warning (audible & visual)

• Depleted filter warning (audible & visual)

• Low battery warning (audible & visual)
The electronic indicator is powered by a replaceable, standard 3V lithium watch
battery (2032) designed to last several years.

Cont’d

INS139

10

HELPLINE: 1-800-BUY-MOEN

OPERATING INSTRUCTIONS

Electronic Indicator cont’d

Successful Installation of a new Filter

When the depleted filter is replaced with a
new filter three beeps are sounded and the
100% filter life is displayed momentarily. The
new filter has been successfully installed and
the electronic indicator has reset.

Percent of Filter Life Remaining

As the filter is used the indicator counts down
to zero from 100%. The percentage remaining is
displayed when water is being filtered.
Additionally, the filter status can be checked
without the faucet being turned on by
momentarily pressing the filter button.

Filter is Actively Filtering Water

The water drop icon cycles when water is being
filtered.

Low Filter Warning

There are two low filter warnings; one at 5%
remaining filter life and 1% remaining life.
When the remaining filter life reaches 5% the
low filter icon blinks and three beeps are
sounded when the filter button is depressed.
At 1% or less the low filter icon blinks and
beeps are sounded every 5 seconds while
water is being filtered indicating it is time to
change the filter.

Depleted Filter Warning

When the filter life remaining reaches 0%, the
depleted filter icon blinks and beeps are
continuously sounded while water is being
filtered. The filter mode should not be used
until a new filter is installed.

Low Battery Warning

The electronic indicator is powered by a
standard 3V lithium watch battery designed to
last several years under normal usage. When a
low battery condition is detected the low
battery icon blinks and beeps are sounded
while water is being filtered indicating it is
time to change the battery.

Low filter

icon

BATTERY REPLACEMENT

Helpful Tools: large flat tip screwdriver, small Phillips screwdriver (#1)

1. With faucet off, push filtered water button and

record percentage of remaining usable filter life.
When battery is changed, filter life indicator
automatically resets to 100%. Record here _____

2. Remove pullout spout (19) from receptor (14)

and tie a dishtowel around the hose to keep it
from slipping back into the spout receptor.

3. Disconnect the quarter turn connector (18) from

spout by turning it counterclockwise one quarter
turn. The quarter turn connector will remain
attached to the hose.

4. Remove filter cover by lifting up and away from

pullout spout. Remove filter cartridge from
pullout spout by lifting from the inlet tube, using
same up and away motion. NOTE: Excess water may
dribble from cartridge and valving. Dry pullout spout
with towel.

5. With large flat screwdriver or dime, unscrew

(counterclockwise) and remove filter outlet nut (20).

6. With Phillips screwdriver unscrew (counterclockwise)

and remove two short lower housing screws. Carefully
remove lower housing cover.

7. Unscrew (counterclockwise) and remove three upper

housing screws. Carefully lift upper housing cover
off of wand appliance leaving rubber button covers
in place.

8. Battery should now be exposed on upper side of

spout. Remove old battery from battery
compartment and dispose of properly.

9. Install new 2032 battery with positive side

(+) up. When battery is properly installed,
filter life indicator will light momentarily. Activate
electronic indicator by pressing filtered water
button to ensure proper battery installation. Display
should be visible.

10.Reinstall upper housing cover by carefully aligning

over button covers.

cont’d

INS139

11

HELPLINE: 1-800-BUY-MOEN

(3)

(4)

(1)

(5 & 14)

(7 & 11)

(7 & 10)

(6 & 12)

FILTER COVER

LONG SCREW

ELECTRONIC

INDICATOR

FILTERED

WATER

BUTTON

UPPER HOUSING

SCREWS

(6 & 13)

INS139

12

HELPLINE: 1-800-BUY-MOEN

Battery Replacement cont’d

NOTE: When reinstalling screws and filter outlet
nut, insert into hole, turn counter clockwise with
screwdriver until a click is felt then turn
clockwise until snug. DO NOT OVERTIGHTEN!

11. Reinstall 2 short and 1 long upper housing screws until snug. Refer to picture

(7&11) on previous page for placement of long screw. DO NOT OVERTIGHTEN!

NOTE: To assist in aligning lower housing, press side buttons
slightly while sliding housing in place.

12. Reinstall lower housing by carefully aligning over button covers.

13. Reinstall two short lower housing screws until snug. DO NOT OVERTIGHTEN!

14. Reinstall filter outlet nut (20) with flat screwdriver. DO NOT OVERTIGHTEN!

15. Insert filter by aligning outlet tubes with inlet ports on pullout spout and

gently pushing in and down. Upon successful installation of filter cartridge,
the filter life indicator will emit a series of three beeps and will reset
automatically.

16. Reinstall filter cover by positioning alignment

tab over corresponding notch in pullout spout
and gently pushing in and down.

17. Reattach quarter turn connector (18) to pullout

spout (19) aligning the dots on the quarter
turn connector and the spout. Push the quarter
turn connector onto the spout and turn it
clockwise, locking it in place. Return spout to the
receptor.

18. If new filter was not installed at battery change, refer

to remaining filter life previously recorded at
beginning of battery replacement. Subtract recorded
number in step 1 from the 100% displayed. The
difference represents the display setting at which the
current filter will need replacement. Filter may not
perform as desired after this calculation percentage.

Example: Remaining filter life prior to battery change equals 30%.
Subtract 30% from 100% (100 - 30 = 70).
Filter will need to be changed when indicator reads 70%.

(8)

(16)

ALIGN

DOTS

(17)

INS139

13

HELPLINE: 1-800-BUY-MOEN

FILTER REPLACEMENT

MicroTech™ replacement filter cartridges may be purchased at the same
location as the faucet. For the dealer nearest you, call 1-800-BUY-MOEN. Use
only MicroTech filter cartridges with the PureTouch® Filtering Faucet System.

Do not remove the filter until it is to be replaced.

1. Remove pullout spout (19) from receptor (14)
and tie a dish towel around the hose to keep it
from slipping back into the spout receptor.

2. Disconnect the quarter turn connector (18) from
pullout spout by turning it counterclockwise
one quarter turn. Quarter turn connector will
remain on the hose.

3. Remove the filter cover by lifting it up and away
from the pullout spout. Remove the filter by
lifting it up and away from the pullout spout.
NOTE: Excess water may dribble from cartridge
and valving.

4. Using soft towel or cloth, wipe excess water
from wand appliance.

5 Insert the new filter by aligning the two outlet

tubes on the filter with the two inlet ports of
the spout body and gently pressing in and
down. Upon successful installation of the filter
cartridge, the filter life indicator will beep
three times and will reset automatically.

6. Reinstall the filter cover by positioning the
alignment tab with the corresponding notch in
the pullout spout body and gently pushing in
and down.

7. Reattach the filtering pullout spout to the hose
by aligning the dots on the quarter turn
connector (18) and the pullout spout (19). Push
the quarter turn connector onto the pullout
spout and turn it clockwise locking it in place.

8. Allow water to run through the new filter for 5
minutes to flush out any loose carbon particles.
After these small black particles are washed out the filter is ready to be used.

ALIGN
DOTS

(7)

(6)

(3)

(2)

FILTER COVER

TROUBLESHOOTING

PROBLEM: Water drips from hose and quarter turn connection.
SOLUTION: Make sure screen washer (17) is in place.

PROBLEM: Slow or uneven water flow in unfiltered modes.
SOLUTION: The screen washer has become clogged. Ensure faucet handle is in

the closed position. Remove pullout spout from receptor and tie a
dish towel around the hose to keep it from slipping back into the
spout receptor. Disconnect the quarter turn connector (18) from hose
connection (16). Remove screen washer (17) from hose connection.
Clean screen washer with a toothbrush and rinse.

PROBLEM: Reversed Hot & Cold positions.
SOLUTION: HELPFUL HINTS: IT IS NOT NECESSARY TO SHUT OFF WATER.

SUPPLIES. HANDLE SCREW REQUIRES A 7/16” HEX KEY WRENCH.

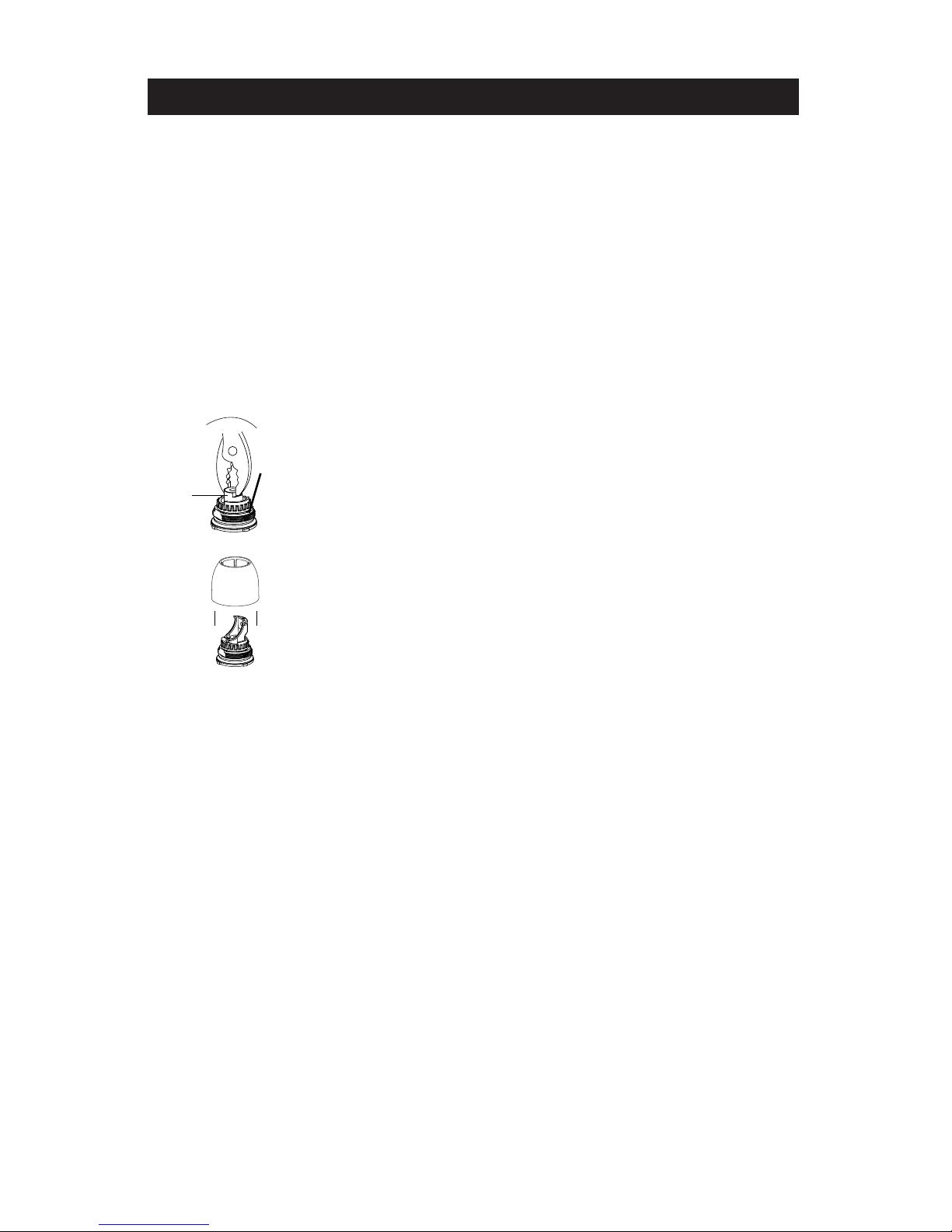

1. Remove cap (1) from the handle by prying upwards. If a tool
is required, use something which will not scratch the handle.
Remove handle screw (2) and handle (6).

2. Turn cartridge stem around so that the notch is turned one half

turn or 180°.

3. Reinstall as follows: fit handle protrusion into groove on pivot
retainer (8). Push handle connector (3) onto 1225 cartridge
stem. Reassemble handle screw (2) Tighten completely to
prevent unwanted closure of faucet. Reinstall cap (1).

PROBLEM: Pullout hose does not move freely.
SOLUTION: Gently bend supply tubes away from the hose. DO NOT KINK

SUPPLY TUBES.

PROBLEM: Slow or uneven water flow in filtered mode.
SOLUTION: 1). Filter outlet nut (20) may be clogged. Remove filter outlet nut,

flush out carbon particles.

2). Filter cartridge may be clogged with captured contaminants.
Replace filter cartridge. If problem persists call Moen Helpline at
1-800-BUY-MOEN

PROBLEM: Water drains from sides of pullout spout when water is on.
SOLUTION: Filter may be cracked. Replace filter.

PROBLEM: Electronic display doesn’t function.
SOLUTION: Replace battery.

INS139

14

HELPLINE: 1-800-BUY-MOEN

➤

➤

TURN STEM

1/2 TURN

NOTCHED

FLA T

ON STEM

10

➤

➤

INS139

15

HELPLINE: 1-800-BUY-MOEN

PureTouch Filtering Faucet System War ranty

Definitions:
“Faucet” - That part of the PureTouch Filtering Faucet System that includes the handle, spout receptor,

1225 cartridge, escutcheon, hose and mounting hardware (numbers 1-17 & 23-39 in parts
description (page 4)).

“Wand Appliance” - The hand held part of the PureTouch Filtering Faucet System that includes the

quarter turn connector and pull-out spout (numbers 18-22 in parts description (page 4)).

“Filter” - That part of the PureTouch Filtering Faucet System that is to be replaced once 200 gallons of

water have run through the system (number 40 in part description (page 4)).

Moen products have been manufactured under the highest standards of quality and workmanship. Moen
warrants to the original consumer purchaser that for as long as the original consumer purchaser occupies the
location of original product installation that the Faucet (see definition for “Faucet” above) will be leak and
drip-free during normal use and all parts and finishes of the Faucet will be free from defects in material and
manufacturing workmanship (the “Consumer Faucet Warranty Period”). All parts and finishes of the Wand
Appliance (see definition for “Wand Appliance” above) will be free from defects in material and
manufacturing workmanship for a period of one (1) year from the original date of purchase (the “Consumer
Wand Appliance Warranty Period”). All other purchases (including purchases for industrial, commercial and
business use) are warranted for a period of five (5) years from the original date of purchase for the Faucet
(“Commercial Faucet Warranty Period”) and six (6) months for the Wand Appliance (“Commercial Wand
Appliance Warranty Period”). The Filter (see definition for “Filter” above) is warranted to all purchasers to
be free from defects in material and manufacturing workmanship for a period of thirty (30 days) from the
original date of purchase (“Filter Warranty Period”).

If the Faucet should develop a leak or drip during the applicable “Faucet Warranty Period”, Moen will
FREE OF CHARGE provide the parts necessary to put the faucet back in good working condition and will
replace FREE OF CHARGE any part or finish that proves defective in material and manufacturing
workmanship under normal installation, use and service. If the Wand Appliance should prove defective in
material and manufacturing workmanship under normal installation, use and service during the applicable
“Wand Appliance Warranty Period”, Moen will FREE OF CHARGE replace any part or finish. If the filter should
prove defective in material and manufacturing workmanship under normal installation, use and service
during the “Filter Warranty Period”, Moen will FREE OF CHARGE replace the filter. Replacement parts may
be obtained by calling 1-800-289-6636 (1 -800-465-6130 in Canada), or by writing to the address shown on the
back of this booklet. Proof of purchase (original sales receipt) from the original consumer purchaser must
accompany all warranty claims. Defects or damage caused by the use of other than genuine Moen parts are
not covered by this warranty. This warranty is applicable only to faucets purchased after February 1998 and
shall be effective from the date of purchase as shown on the purchaser’s receipt.

This warranty is extensive in that it covers repair or replacement of defective parts and finishes for the
periods indicated. However, damage due to installation error, product abuse, product misuse or use of
cleaners containing abrasives, alcohol or other organic solvents, whether performed by a contractor, service
company or yourself, is excluded from this warranty. Moen will not be responsible for labor charges and/or
damage incurred in installation, repair or replacement, nor for any indirect, incidental or consequential
damages, losses, injury or costs of any nature relating to this product or its parts. Except as provided by law,
this warranty is in lieu of and excludes all other warranties, conditions and guarantees, whether expressed or
implied, statutory or otherwise, included without restriction those of merchantability or of fitness for use.

Some states, provinces and nations do not allow the exclusion or limitation of incidental or consequential
damages, so the above limitations or exclusions may not apply to you. This warranty gives you specific legal
rights and you may also have other rights which vary by state, province or nation. Moen will advise you of
the procedure to follow in making warranty claims. Simply write to or call Moen. Explain the defect and
include proof of purchase and your name, address, area code and telephone number.

A Service Contract is available for the Wand Appliance. Please call 1-800-BUY MOEN (1-800-465-6130 in
Canada) for information.

INS139

MANUAL DEL PROPIETARIO

Modelos Número 87810, 87810S, 87810W

Patente en los E.U.A. Des. 385,338
Otras Patentes Nacionales y Extranjeras Pendientes

INS139

17

LÍNEA DE AYUDA: 1-800-BUY-MOEN

CARACTERÍSTICAS DEL PRODUCTO

Manija y manija del receptor de
salida nuevamente diseñadas

Indicador electrónico
de la vida del filtro

Botón para
agua filtrada

Salida del
agua filtrada

Botones Activadores
de Chorr o y Rocío

Viene con placa
de cubier ta o
anillo de cubier ta

Filtro de agua fácil de
reemplazar integrado
a la salida extraíble

➤

➤

➤

➤

INS139

18

LÍNEA DE AYUDA: 1-800-BUY-MOEN

BIENVENIDO A MOEN

®

¡Felicidades! Usted ha comprado el revolucionario Sistema
de Mezcladora Filtradora PureTouch®. Esta mezcladora es la
primera de su clase y está diseñada para brindarle agua de
excelente sabor y más pura con un sólo toque. Para obtener
el mayor disfrute de su Sistema de Filtración PureTouch de
Moen, por favor lea todas las instrucciones de instalación y
operación cuidadosamente. Con un cuidado y
mantenimiento sencillos, el Sistema de Mezcladora
Filtradora PureTouch, le brindará muchos años de servicio
fiable. Si usted tiene cualquier pregunta, por favor llámenos
sin cargo alguno al 1-800-BUY-MOEN.

ÍNDICE DE MATERIAS

Characterísticas de Producto . . . . . . . . . . . . . . . . . . . . . . . .17

Información de Seguridad sobre la Filtración de Agua . . . .19

Descripción de Piezas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Instrucciones de Instalación . . . . . . . . . . . . . . . . . . . . . . . . .20

Cuidado y Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . .23

Instrucciones de Operación . . . . . . . . . . . . . . . . . . . . . . . . .24

Reemplazo de la Pila . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Instrucciones de Reemplazo del Filtro . . . . . . . . . . . . . . . .28

Problemas y Soluciones . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

INS139

19

LÍNEA DE AYUDA: 1-800-BUY-MOEN

INFORMACIÓN DE SEGURIDAD SOBRE LA FILTRACIÓN DE AGUA

Su Sistema de Mezcladora Filtradora PureTouch® integra tecnología de filtración
de piedra de carbono diseñada por Culligan International, dentro de una salida
de mezcladora. Esta tecnología es rápida y eficaz en la reducción o remoción de
contaminantes comúnmente encontrados en el agua y está certificada por la
NSF. El Sistema de Mezcladora Filtradora PureTouch® y la instalación del
mismo deben cumplir con las leyes y regulaciones locales y estatales. Para
garantizar la operación óptima de su nueva mezcladora Moen, por favor lea la
siguiente información de seguridad cuidadosamente.

Car tuchos de Filtr o Micr oTech™

• Los cartuchos de filtro MicroTech reducirán:
Cloro, Sabor y Olor (MicroTech 5000, 3000, 1000)
Plomo (MicroTech 5000, 3000)
Quistes (Criptosporidium, Giardia) (MicroTech 5000)*

* Los contaminantes removidos o reducidos por este filtro no se encuentran

necesariamente en su agua.

• No use con agua que no sea microbiológicamente segura no se haya

desinfectado adecuadamente antes o después de pasar por el systema.
Los sistemas certificados para la reducción de quistes pueden ser usados
en agua desinfectadas que puedan contener quistes filtrables.

• Los filtros MicroTech están diseñados para ser reemplazados después de

dispensar 200 galones de agua filtrada (aproximadamente 3 meses). Las
condiciones del agua y el uso pueden afectar la vida del filtro.

• El indicador electrónico señalará cuándo es necesario el remplazo del

filtro (vea página 28).

• Use únicamente cartuchos de filtro MicroTech con el Sistema de

Mezcladora Filtradora PureTouch.

• Velocidad de filtración del flujo = .4-.5 gpm a una presión estimada (20 psi

mínimo – 125 psi máximo).

Temperatura del Agua

• Mínima/Máxima temperatura de operación de la mezcladora = 4° C - 66° C.

• CUIDADO: No filtre agua con una temperatura superior a los 38° C.

Instrucciones de Enjuague del Filtro Micr oTech™

• El nuevo Cartucho de Filtro MicroTech: Deje que el agua fría corra a

través del filtro nuevo durante 5 minutos para desechar cualquier
partícula de carbono suelta. Una vez que estas pequeñas partículas
negras sean removidas el filtro estará listo para el uso.

• Uso diario: Deje que el agua fría corra a través del filtro por 10-15

segundos antes del primer uso. Si el filtro no ha sido usado durante dos
días, haga correr el agua fría a través del filtro por 60 segundos antes del
primer uso.

Preguntas

• Si usted tiene cualquier pregunta por favor llame a nuestra línea

telefónica gratuita de ayuda,

1-800-BUY-MOEN, de lunes a viernes 8:00 a.m. a 8:00 p.m.,

los sábados 8:00 a.m. a 6:30 p.m.

INS139

20

LÍNEA DE AYUDA: 1-800-BUY-MOEN

INSTRUCCIONES DE INSTALACIÓN

PRECAUCIÓN: Siempre cierre la alimentación del agua antes de remover la vieja
mezcladora. Abra la mezcladora para aflojar la presión del agua y para asegurar
que el agua esté completamente cerrada.

REMOCIÓN DE LA VIEJA MEZCLADORA: Su vieja mezcladora puede estar conectada
de un número distinto de maneras dependiendo de la marca. Para quitarla, invierta
los pasos indicados en la hoja de instrucciones de instalación de la vieja mezcladora,
siga las instrucciones expuestas en un libro del tipo de “Hágalo usted mismo” o siga
las instrucciones que se indican a continuación.

Desconecte las líneas de alimentación del agua de las líneas de alimentación de la
mezcladora. Remueva las piezas de montaje usando una llave de fregadero o pinzas
de extensión. Levante la mezcladora para quitarla. Limpie y seque enteramente el
área de montaje después de la remoción de la vieja mezcladora.

LA INSTALACIÓN DEL SISTEMA DE MEZCLADORA FILTRADORA PURETOUCH®

Herramientas Útiles: destornillador phillips, llave ajustable (2).

¡ADVERTENCIA!: No use con aparatos de lavado portátiles, por ejemplo:
lavaplatos, máquinas lavadoras.
NOTA: No doble los tubos de alimentación hasta que se le instruya así en el paso 5.

1. Coloque la arandela de malla (17) en la conexión de manguera (16) y conecte a la
salida extraíble (19). Unas cuantas roscas del conector de un cuarto de vuelta (18)
quedarán a la vista.

2. Con el receptor de la salida (14) mirando directamente hacia
adelante y el tubo roscado (15) hacia atrás, introduzca el
extremo pequeño de la manguera (37) hacia abajo a través
del receptor de la salida. Cuando encuentre resistencia,
alimente la manguera a través del receptor con un
movimiento de jale y empuje. Ponga a un lado el ensamble
de mezcladora.

Dependiendo de la configuración de su fregadero, usted
tiene la opción de instalar su mezcladora con una placa de
cubierta (26) o un anillo de cubierta redondo (28). NOTA:

Nunca use la placa de cubierta (26) y el anillo de cubierta
(28) a la vez en un mismo fregadero.

3a. PARA INSTALAR USANDO UNA PLACA DE CUBIERTA

Asegúrese que el área de montaje esté limpia y seca.
Enrosque los pernos de la placa de cubierta (30) en la placa
de la cubierta y ajuste con la mano. Colque el empaque
debajo (27) de la placa de la cubierta.

Enrosque las barras de sujeción (31) (con el lado abierto
hacia la placa de cubierta), los espaceadores (32), y las
tuercas de montaje pequeñas (33) en los pernos, como se
muestra (no apriete). (NOTA: para cubiertas con un

espesor mayor de 3/4” (19 mm) quite los espaceadores de la placa de
cubierta.) Incline las barras de sujeción hacia atrás, luego inserte los

pernos de montaje con las piezas enroscadas, hacia abajo a través de
los hoyos de la cubierta asegurándose que la placa de la cubierta
esté centrada sobre el fregadero y ajuste con la mano. Corte con
coidado el exceso del empaque.

(1)

(2)

(3a)

(3a)

3b.PARA INSTALAR USANDO UN ANILLO DE CUBIERTA

REDONDO PEQUEÑO. Coloque el empaque de la cubierta

redondo (29) debajo del anillo de cubierta redondo
pequeño (28). Coloque el anillo de cubierta encima de la
manguera (37) y de los tubos de alimentación (23) del
ensamble de mezcladora.

4. Para ambas instalaciones, alinee el ensamble de
mezcladora con el tubo de desagüe roscado (15) colocado en la parte
de atrás. Alinee las lengüetas de la mezcladora con los hoyos en el
anillo de cubierta (26) o el anillo de cubierta redondo pequeño (28)..
Instale el ensamble dentro del fregadero mientras que lo empuja
hacia la parte de más atrás del fregadero que sea posible.

5. Una ranura en el tubo roscado de descarga (15) indica la cantidad
mínima de rosca que debe quedar expuesta para una conexión
adecuada de la tuerca de montaje (35) y la manguera.

5a. PARA INSTALAR SOBRE CUBIERTAS DE MENOS DE 1” (25.4 mm)

DE ESPESOR, instale el soporte de montaje (34) (con el
lado abierto hacia arriba) enganchándolo en torno a los
tubos de alimentación, como se muestra en la figura, y
deslizándolo hacia arriba y en el tubo roscado (15).

El soporte de montaje (34) puede ser fácilmente conectado
al tubo roscado jalando suavemente los tubos de
alimentación hacia adelante y separándolos del tubo
roscado, asegurándose de no torcer la tubería. Instale y
APRIETE A MANO la tuerca de montaje mediana (35).

5b.PARA INSTALAR SOBRE CUBIERTAS DE MÁS DE 1”

(25.4 mm) DE ESPESOR, voltee el soporte de

montaje (con el lado abierto hacia abajo). Instale y
APRIETE A MANO la tuerca de montaje mediana
(35). Asegúrese que la mezcladora esté alineada
correctamente con el tubo roscado colocado
directamente en la parte de atrás.

6. Haga rotar el receptor de la salida (14) a la
izquierda y a la derecha, tomando nota de dónde se detiene. La
mezcladora deberá poder extenderse desde el centro, hacia la
izquierda y la derecha igualmente. Para reajustar, afloje la tuerca de
montaje mediana (35), luego mueva el receptor de la salida a la
rotación deseada. Apriete la tuerca de montaje mediana con la mano.

Revise el movimiento de la manguera antes del ajuste final de las
tuercas. Si la manguera no se mueve libremente, doble suavemente
los tubos de alimentación (23) hacia afuera. No tuerza los tubos de
alimentación. Apriete la tuerca de montaje (35) con la herramienta
proveída (39). Use un destornillador pesado a través de los hoyos
de la parte de abajo de la herramienta para ajustar la mezcladora de
modo seguro. Apriete las tuercas de montaje (33) pequeñas con
una llave ajustable. Vuelva a revisar la alineación, asegúrese que la
mezcladora esté centrada apropiadamente sobre el fregadero y que
no cambie de posición cuando la salida es movida de lado a lado.

7. Ensamble la manguera (36) con el tubo de desagüe roscado (15) y
apriete con una llave ajustable.

(3b)

(5a)

(<1”)

(5b)

(>1”)

(7)

➤

➤

FREGADERO

FREGADERO

21

LÍNEA DE AYUDA: 1-800-BUY-MOEN

INS139

INS139

22

LÍNEA DE AYUDA: 1-800-BUY-MOEN

8. Remueva los tornillos del contra peso (38). Asegúrese que la
almohadilla de fricción esté colocada dentro de cualquier
mitad del contra peso. Ensamble el contra peso en la parte
más baja de la curva de la manguera de salida. Apriete los
tornillos de modo que queden colocados seguramente. El
contra peso no deberá poder deslizarse sobre la manguera.

PRECAUCIÓN: Encorvaduras fuertes de los tubos de
alimentación pueden ocasionar rizos. Esto podría causar un
flujo restringido del agua.

9. CUIDADOSAMENTE doble los tubos de alimentación y alinee
con las líneas de alimentación del agua. NO TUERZA LOS
TUBOS DE ALIMENTACIÓN. Conecte sus
líneas de alimentación del agua a los
montajes roscados (24) (usando tuerca
de coloilla (25) si es necesario). El tubo
de alimentación del agua caliente es el
tubo más largo (a la izquierda). Sostenga
el montaje roscado con una llave para
prevenir que el tubo de cobre se tuerza y
desplome mientras aprieta con otra llave.

10. Jale la salida extraíble hacia adentro y afuera para revisar que la manguera se
mueva libremente. Si es necesario, ajuste la colocación del peso para que ayude
a librar el movimiento de la manguera.

11. El enjuague de la mezcladora es requerido antes que la instalación esté
completa. (Vea más abajo).

INSTRUCCIONES DE ENJUAGUE

IMPORTANTE: Trocitos de tubo, arena, piedras y otros sólidos que se encuentran en
cañería nueva y renovada pueden averiar las superficies de sello del cartucho del
filtro y causar una fuga. Para evitar daños, NO ABRA LAS VÁLVULAS DE
ALIMENTACIÓN hasta que se le instruya así a continuación.

1. Jale la manguera fuera del receptor de la salida, amarre un trapo alrededor de la
manguera para prevenir que vuelva a deslizarse dentro del receptor de la salida.

2. Destornille la manguera desde la parte más baja del conector de un cuarto de
vuelta (18) y remueva la arandela de malla (17). Abra las válvulas de
alimentación. Apunte la manguera hacia el fregadero, luego abra la mezcladora
girándola a la posición de fría completamente abierta (con la manija apuntando
hacia la derecha) y deje correr el agua fría durante 15 segundos.

3. Dejando la manija en la posición abierta, gire a la posición caliente
completamente abierta (con la manija apuntando hacia la izquierda) y abra la
alimentación del agua caliente durante 15 segundos.

4. Coloque la manija en la posición de cerrado. Remueva el conector de un cuarto
de vuelta (18) de la salida extraíble y reensamble con la arandela de malla (17) a
la manguera. No vuelva a conectar la salida extraíble con el conector de un cuarto
de vuelta porque todavía es necesario instalar el filtro MicroTech. Revise debajo
del fregadero para ver si el sistema tiene fugas.

(9)

INS139

23

LÍNEA DE AYUDA: 1-800-BUY-MOEN

INSTALACIÓN DEL FILTRO MICROTECH™

NOTA: La mezcladora no funcionará en ninguno de los modos sin un filtro. El filtro
debe mantenerse en la bolsa protectora hasta que esté listo para la instalación. El
filtro MicroTech™ es una piedra de carbono de alto desempeño desarrollado
especialmente para el Sistema de Mezcladora Filtradora PureTouch. Una vez que el

filtro esté instalado en la salida extraíble, no debe ser quitado hasta que vaya a ser
reemplazado. El módulo electrónico lleva el control de la cantidad de vida que le
queda al filtro y le señalará a usted cuando es necesario el cambio de filtro. Si un
filtro parcialmente usado es removido y reinstalado, el indicador electrónico
automáticamente volverá a fijarse y no reflejará en forma exacta la vida del filtro
restante.

Use únicamente cartuchos de filtro MicroTech™ con el Sistema de Mezcladora
Filtradora PureTouch.

1. Remueva la cubierta del filtro levantándola hacia arriba y
separándola del cuerpo de la salida extraíble.

2. Inserte el filtro nuevo alineando los tubos de salida
en el filtro con los orificios de entrada del cuerpo de
la salida y presionando gentilmente hacia adentro y
abajo. Una vez que la instalación del cartucho del
filtro haya sido exitosa, el indicador de la vida del
filtro dará tres pitidos y se fijará automáticamente.

(No remueva el filtro hasta que vaya a ser
reemplazado).

3. Reinstale la cubierta del filtro colocando la lengüeta
de alineación en la muesca correspondiente en el
cuerpo principal de la salida extraíble y empujando
gentilmente hacia adentro y abajo.

4. Conecte la salida extraíble a la manguera mediante la
alineación de los puntos situados en el conector de
un cuarto de vuelta (18) y la salida. Empuje el
conector de un cuarto de vuelta insertándolo en el
ensamble de la salida y voltee en sentido de las
manecillas del reloj, fijándolo en su sitio.

5. Deje que el agua fría corra a través del nuevo filtro
durante 5 minutos para lavar cualquier partícula de
carbono que esté suelta. (Vea la página 24 para el
modo de agua filtrada.) Una vez que estas
pequeñas partículas negras de carbono hayan sido
lavadas, el filtro estará listo para el uso.

La instalación del Sistema PureTouch está ahora completa. Por favor lea
cuidadosamente las instrucciones de operación para asegurar un desempeño óptimo.

CUIDADO Y MANTENIMIENTO

Todo lo que necesita para limpiar su mezcladora es una tela suave y húmeda. Moen
no recomienda el uso de esponjas restregadoras, limpiadores o productos químicos.
La naturaleza abrasiva de estas sustancias podría dañar el acabado de la mezcladora.
Una cera de carro no abrasiva ayudará a proteger el acabado. NO COLOQUE EL
DISPOSITIVO DE LA VARITA EN LA LAVADORA DE PLATOS.

ALINEE

LOS PUNTOS

(2)

(3)

(4)

INSTRUCCIONES DE OPERACIÓN

El Control del Agua

El Sistema PureTouch tiene tres opciones para el suministro de agua; chorro no
filtrado, rocío no filtrado y agua filtrada.

Los botones activadores del rocío y el chorro están a los lados de la salida
extraíble, el botón para agua filtrada está situado al frente de la salida.

Velocidad del flujo de Rocío/Chorro = 2.2gpm máximo a 60psi / 2.5gpm máximo
a 80psi.

MODO DE CHORRO:

Agua no filtrada en
modalidad de chorro de flujo regular.
Cuando se abre la mezcladora y el agua sale, la
salida siempre empezará a operar en el modo de
chorro regular.

MODO DE ROCÍO:

Agua no filtrada en forma de

rocío con un amplio alcance.
Si desea un modo de rocío con un amplio alcance,

empuje el botón para el rocío cuando el agua está
abierta. Para volver al modo de chorro, empuje el
botón para chorro.

MODO DE AGUA FIL

TRADA: El agua filtrada es

dispensada a través de la salida separada para
agua filtrada.

Presionando el botón del frente para agua filtrada
desviará el agua a través del filtro y dispensará
agua filtrada por una salida separada. La única
manera para salir del modo de agua filtrada es
cerrando la mezcladora.

PRECAUCIÓN: Únicamente filtre agua fría. No filtre
agua por encima de los 100° F (38° C).

Indicador Electrónico

El indicador electrónico brinda la siguiente información visual y audible sobre el
sistema de filtración:

• Instalación exitosa de un filtro nuevo (audible & visual)

• Porcentaje de vida restante del filtro (visual)

• El filtro está filtrando agua activamente (visual)

• Advertencia de filtro bajo (audible & visual)

• Advertencia de filtro agotado (audible & visual)

• Advertencia de pila baja (audible & visual)
El indicador electrónico funciona con una pila para reloj estándar de litio de 3V
(2032), reemplazable y diseñada para durar varios años.

continúa

INS139

24

LÍNEA DE AYUDA: 1-800-BUY-MOEN

BOTÓN PARA

CHORRO

BOTÓN PARA

ROCÍO

INDICADOR

ELECTRÓNICO

BOTÓN

PARA AGUA

FILTRADA

SALIDA

DE AGUA

FILTRADA

INSTRUCCIONES DE OPERACIÓN

INDICADOR ELECTRÓNICO (continuación)

Instalación exitosa del filtro nuevo

Cuando se reemplaza el filtro agotado con un
filtro nuevo suenan tres pitidos y el 100% de vida
del filtro es visualizado momentáneamente. El
nuevo filtro ha sido instalado exitosamente y el
indicador electrónico ha vuelto al punto inicial.

Porcentaje de vida restante del filtro

Conforme se usa el filtro el indicador lleva la
cuenta regresiva al cero desde el 100%. El
porcentaje de vida que resta es visualizado
cuando el agua está siendo filtrada. Además, la
condición del filtro puede ser revisada sin que la
mezcladora esté abierta presionando
momentáneamente el botón del filtro.

El filtro está filtrando agua activamente

El icono de la gota de agua circula cuando el
agua está siendo filtrada.

Advertencia de filtro bajo

Hay dos avisos de filtro bajo: uno al 5% de vida
restante del filtro y al 1% de vida restante.
Cuando la vida restante del filtro alcance el
5% el icono de filtro bajo se encenderá y
apagará y sonarán tres pitidos cuando se
oprima el botón del filtro. Al 1% o menos, el
icono de filtro bajo aparecerá y los pitidos
sonarán cada 5 segundos mientras se está
filtrando agua, indicando que es tiempo de
cambiar el filtro.

Advertencia de filtro gastado

Cuando la vida restante del filtro llegue al 0%, el
icono de filtro gastado se encenderá y apagará y
los pitidos sonarán continuamente mientras se
esté filtrando agua. El modo de filtro no debe ser
usado hasta que un filtro nuevo sea instalado.

Advertencia de pila baja

El indicador electrónico funciona con una pila de
reloj estándar de litio de 3V diseñada para durar
varios años bajo condiciones de uso normal.
Cuando una condición de pila baja sea
detectada, el icono de pila baja se apagará y
encenderá y sonarán pitidos cuando se esté
filtrando agua, indicando así que es tiempo de
cambiar la pila.

Icono indicador
de filtro bajo

INS139

25

LÍNEA DE AYUDA: 1-800-BUY-MOEN

REEMPLAZO DE LA PILA

Herramientas útiles: Destornillador grande de punta plana, destornillador
Phillips pequeño (# 1)

1. Con la mezcladora cerrada, empuje el botón de agua
filtrada y anote el porcentaje de uso de vida del filtro
restante. Cuando la pila sea cambiada, el indicador
de vida del filtro automáticamente vuelve al 100%.
Anote aquí ______

2. Remueva la salida extraíble (19) del receptor (14)

y
amarre una tela de paño en torno a la manguera
para evitar que vuelva a deslizarse dentro del
receptor de la salida..

3. Desconecte el conector de un cuarto de vuelta (18)
de la salida volteándolo un cuarto de vuelta en
sentido contrario a las manecillas del reloj. El
conector de un cuarto de vuelta permanecerá unido a
la manguera.

4. Remueva la cubierta del filtro levantándola hacia
arriba y separándola del ensamble de la salida principal.
Remueva el cartucho del filtro del ensamble de la salida
principal levantando desde el tubo de entrada, usando el
mismo movimiento hacia arriba y afuera. NOTA: Un exceso
de agua puede gotear del cartucho y las válvulas. Seque la
salida extraíble con una toalla.

5. Con el destornillador plano, destornille (en sentido
contrario a las manecillas del reloj) y remueva la tuerca
de salida del filtro (20).

6. Con un destornillador Phillips destornille (en sentido
contrario a las manecillas del reloj) y remueva dos
tornillos cortos del cárter inferior. Cuidadosamente
remueva la cubierta del cárter inferior.

7. Destornille (en sentido contrario a las manecillas del
reloj) y remueva tres tornillos del cárter superior.
Cuidadosamente levante la cubierta del cárter superior
separándola del dispositivo de la varita dejando las
cubiertas de goma de los botones en su lugar.

8. La pila deberá estar ahora expuesta en el lado
de arriba de la salida. Remueva la pila vieja
del compartimiento de la pila y disponga de
ella apropiadamente.

9. Instale la pila nueva con el lado positivo (+) hacia
arriba. Cuando la pila esté instalada apropiadamente, el
indicador de la vida del filtro se encenderá
momentáneamente. Active el indicador electrónico
presionando el botón para agua filtrada para asegurar la
instalación apropiada de la pila. La visualización debe
ser visible.

10.Reinstale la cubierta del cárter superior alineándola
cuidadosamente sobre los cobertores de los botones. continuado

(3)

(4)

(1)

(5 & 14)

(7 & 11)

(7 & 10)

(6 & 12)

CUBIERTA

DEL FILTRO

TORNILLO

LARGO

INDICADOR

ELECTRÓNICO

BOTÓN PARA

AGUA

FILTRADA

TORNILLOS DEL
CÁRTER

SUPERIOR

(6 & 13)

INS139

LÍNEA DE AYUDA: 1-800-BUY-MOEN

26

INS139

27

LÍNEA DE AYUDA: 1-800-BUY-MOEN

Reemplazo de la pila (continuación)

NOTA: Cuando reinstale los tornillos y la tuerca
de la salida del filtro, inserte en el orificio, voltee
en sentido contrario a las manecillas del reloj con
un destornillador hasta que sienta un clic, luego
voltee en sentido de las manecillas del reloj hasta
que quede ajustado. ¡NO APRIETE DEMASIADO!

11.Vuelva a poner los 2 tornillos cortos y el tornillo largo del cárter superior
hasta que queden ajustados. Refiérase al dibujo (7&12) en la página anterior
para la colocación de los tornillos largos. ¡NO APRIETE DEMASIADO!

NOTA: Para asistirlo en la alineación del cárter inferior, presione
levemente los botones de los lados mientras desliza el cárter en su lugar.

12.Reinstale el cárter inferior alineando cuidadosamente sobre los cobertores de
los botones.

13.Reinstale los dos tornillos cortos del cárter inferior hasta que queden
ajustados. ¡NO APRIETE DEMASIADO!

14.Reinstale la tuerca de salida del filtro (20) con el destornillador plano.

¡NO APRIETE DEMASIADO!

15.Inserte el filtro alineando los tubos de desagüe con los orificios de entrada
en el ensamble principal de la salida extraíble y gentilmente empuje hacia
adentro y abajo. Tras completar la instalación del cartucho del filtro
exitosamente, la salida extraíble emitirá una serie de tres pitidos y el
indicador de vida del filtro volverá automáticamente al punto inicial.

16.Reinstale la cubierta del filtro colocando la lengüeta
de alineación sobre la muesca correspondiente en
el ensamble principal de la salida extraíble y
empujando gentilmente hacia adentro y abajo.

17.Vuelva a acoplar el conector de un cuarto de vuelta
(18) a la salida extraíble (19) alineando los puntos
en el conector de un cuarto de vuelta y la salida.
Empuje el conector de un cuarto de vuelta
insertándolo en el ensamble de la salida y voltéelo en
sentido de las manecillas del reloj, fijándolo en su
sitio. Devuelva la salida al receptor.

18.Si al cambiarse la pila, un filtro nuevo no fue instalado,
refiérase a la vida restante del filtro que anotó
previamente al inicio del reemplazo de la pila.
Reste el número en el paso 1 anotado del 100% que
aparece visualizado. La diferencia representa el punto visualizado en el que
el filtro actual necesitará ser reemplazado. El filtro puede no funcionar como
se desea después de que este porcentaje sea calculado.

Ejemplo: Vida restante del filtro antes del cambio de la pila equivale al 30%.
Reste 30% de 100% (100 – 30 = 70).
El filtro necesitará ser cambiado cuando el indicador lea 70%.

(8)

(16)

ALINEE LOS

POUNTOS

(17)

PILA

INS139

28

LÍNEA DE AYUDA: 1-800-BUY-MOEN

REEMPLAZO DEL FILTRO

Los cartuchos de reemplazo del filtro MicroTech™ pueden ser comprados en el
mismo sitio de compra de la mezcladora. Para encontrar el vendedor más
cercano a usted, llame al 1-800-BUY-MOEN. Use únicamente los cartuchos de
filtro MicroTech™ con el Sistema de Mezcladora Filtradora PureTouch®.

No remueva el filtro hasta que vaya a ser reemplazado.

1. Remueva la salida extraíble (19) del receptor (14)
y amarre un trapo en torno a la manguera para
evitar que vuelva a deslizarse dentro del receptor
de la salida.

2. Desconecte el conector de un cuarto de vuelta
(18) del ensamble de la salida extraíble
volteándolo un cuarto de vuelta en sentido
contrario a las manecillas del reloj. El conector de
un cuarto de vuelta permanecerá en la manguera.

3. Remueva la cubierta del filtro levantándola hacia
arriba y lejos del ensamble de la salida extraíble.
Remueva el filtro levantándolo hacia arriba y lejos
del ensamble de la salida extraíble. NOTA: Un
exceso de agua puede gotear del cartucho y las
válvulas.

4. Usando una toalla suave o una tela, seque el
exceso de agua del ensamble de la salida
extraíble.

5. Inserte el nuevo filtro alineando los tubos de
salida en el filtro con los orificios de entrada del
cuerpo de la salida y presionando gentilmente
hacia adentro y abajo. Tras completar la
instalación del cartucho del filtro exitosamente, la
salida extraíble dará tres pitidos y el indicador de
vida del filtro volverá automáticamente al punto
inicial.

6. Reinstale la cubierta del filtro colocando la
lengüeta de alineación en la muesca
correspondiente en el cuerpo principal de la
salida extraíble y empujando gentilmente hacia
adentro y abajo.

7. Vuelva a conectar la salida extraíble filtradora a la
manguera alineando los puntos en el conector de
un cuarto de vuelta (18) y la salida extraíble (19).
Inserte el conector de un cuarto de vuelta dentro
del ensamble de la salida extraíble y voltee en el
sentido de las manecillas del reloj fijándolo en su
lugar.

8. Deje que el agua corra a través del filtro nuevo durante 5 minutos para que
elimine cualquier partícula de carbono que esté suelta. Después que estas
pequeñas partículas de carbono sean lavadas, el filtro estará listo para ser usado.

ALINEE LOS

PUNTOS

(7)

(6)

(3)

(2)

CUBIERTA DEL

FILTRO

PROBLEMAS Y SOLUCIONES

\
PROBLEMA: El agua gotea por la manguera y el conector de un cuarto de vuelta.

SOLUCIÓN: Asegúrese que la arandela de malla (17) esté en su lugar.
PROBLEMA: Flujo de agua lento o irregular en modos no filtrados.

SOLUCIÓN: La arandela de malla se ha obstruido. Asegúrese que la manija de la

mezcladora esté en posición cerrada. Remueva la salida extraíble del
receptor y amarre un trapo alrededor de la manguera para evitar que
vuelva a deslizarse dentro del receptor de la salida. Desconecte el
conector de un cuarto de vuelta (18) de la conexión de la manguera (16).
Remueva la arandela de malla (17) de la conexión de la manguera.
Limpie la arandela de malla con un cepillo de dientes y enjuague.

PROBLEMA: Posiciones caliente y fría invertidas.
SOLUCIÓN: SUGERENCIA ÚTIL: NO ES NECESARIO CERRAR LA ALIMENTACIÓN DEL

AGUA SUMINISTROS. EL TORNILLO DE LA MANIJA REQUIERE DE UNA
LLAVE HEXAGONAL DE 7/16”.

1. Remueva la cubierta (1) de la manija tirando de ella con fuerza

hacia arriba. Si necesitara de una herramienta, use algo que no
rasguñe la manija. Remueva el tornillo de la manija (2) y la
manija (6).

2. Voltee el vástago del cartucho de modo que la muesca quede

volteada a media vuelta o 180°.

3. Reinstale así: calce la protuberancia de la manija en la ranura

del retenedor de pivote (8). Empuje el conector de la manija
(3) dentro del vástago de cartucho 1225. Reensamble el tornillo
de la manija (2). Apriete completamente para prevenir el cierre
no deseado de la mezcladora. Reinstale la cubierta (1).

PROBLEMA: La manguera extraíble no se mueve libremente.
SOLUCIÓN: Doble gentilmente los tubos de alimentación separándolos de la

manguera. NO RETUERZA LOS TUBOS DE ALIMENTACIÓN.

PROBLEMA: Flujo de agua lento o irregular en el modo filtrado.
SOLUCIÓN: La tuerca de la salida del filtro (20) puede estar obstruida. Remueva la

tuerca de la salida del filtro, enjuague las partículas de carbono. El
cartucho del filtro puede estar obstruido con contaminantes atrapados.
Reemplace el cartucho del filtro. Si el problema persiste llame a la Línea
de Ayuda de Moen al 1-800-BUY-MOEN.

PROBLEMA: El agua se drena por los lados de la salida extraíble cuando el agua está

abierta.

SOLUCIÓN: El filtro puede estar rajado. Reemplace el filtro.
PROBLEMA: El visualizador electrónico no funciona.

SOLUCIÓN: Reemplace la pila.

➤

➤

GIRA EL

VÁSTAGO

MEDIA

INDIQUE
EL LADO

PLANO

CON LA

RANURA

10

➤

➤

29

LÍNEA DE AYUDA: 1-800-BUY-MOEN

INS139

INS139

30

LÍNEA DE AYUDA: 1-800-BUY-MOEN

Garantía del Sistema de Mezcladora Filtradora PureTouch

Definiciones:
“Mezcladora” – La pieza del Sistema de Mezcladora Filtradora PureTouch que incluye la manija, el

receptor de la salida, el cartucho 1225, el chapetón, la manguera y las piezas de montaje
(números 1-17 & 23-39 en la descripción de piezas (página 4)).

“Dispositivo de la Varita” – La parte del Sistema de Mezcladora Filtradora PureTouch que se sostiene

con la mano e incluye el conector de un cuarto de vuelta y la salida extraíble (números 18­22 en la descripción de piezas (página 4)).

“Filtro” – La parte del Sistema de Mezcladora Filtradora PureTouch que es cambiada una vez que 200

galones de agua hayan pasado a través del sistema (número 40 en la descripción de piezas
(página 4)).

Los productos Moen has sido elaborados bajo los más estrictos estándares de calidad y mano de
obra. Moen garantiza al consumidor-comprador original por todo el tiempo que el consumidor­comprador original ocupe la localidad de instalación del producto original, que la Mezcladora (vea la
definición de “Mezcladora” arriba), estará libre de fugas y goteo durante el uso normal y que todas las
piezas y el acabado de la Mezcladora estarán libres de defectos del material y la mano de obra de
fabricación (el “Período de Garantía de la Mezcladora del Consumidor”). Todas las piezas y acabados del
Dispositivo de la Varita (vea definición para “Dispositivo de la Varita” arriba) estarán libres de defectos
en el material y la mano de obra de fabricación por un período de un (1) año desde la fecha original de
la compra (el “Período de Garantía del Dispositivo de la Varita del Consumidor”). T odas las otras compras
(incluyendo compras para uso industrial, comercial y de negocios) están garantizadas por un período de
cinco (5) años desde la fecha original de la compra de la Mezcladora (“Período de Garantía de la
Mezcladora para Uso Comercial”) y seis (6) meses para el Dispositivo de la Varita (Período de Garantía
del Dispositivo de la Varita para Uso Comercial”). El Filtro (vea definición para “Filtro” arriba) está
garantizado para todos los compradores de estar libre de defectos en el material y la mano de obra de
fabricación por un período de treinta (30 días) desde la fecha original de compra (“Período de Garantía
del Filtro”).

Si la Mezcladora empezara a tener una fuga o a gotear durante el “Período de Garantía de la
Mezcladora” aplicable, Moen suministrará LIBRE DE CARGO las piezas que se necesiten para reponer la
mezcladora en buena condición de funcionamiento y reemplazará LIBRE DE CARGO cualquier pieza o
acabado que resulte defectuoso en el material y la mano de obra de fabricación, bajo instalación, uso y
servicio normal. Si el Dispositivo de la Varita resultara defectuoso en el material y mano de obra de
fabricación, bajo instalación, uso y servicio normal durante el “Período de Garantía del Dispositivo de la
Varita” aplicable, Moen reemplazará LIBRE DE CARGO cualquier pieza o acabado. Si el filtro resultara
defectuoso en el material y la mano de obra de fabricación, bajo instalación, uso y servicio normal durante
el “Período de Garantía del Filtro”, Moen reemplazará LIBRE DE CARGO el filtro. El reemplazo de las
piezas se puede obtener llamando al 1-800-BUY-MOEN (1-800-289-6636), o escribiendo a la dirección que
se muestra en la contra portada de este folleto. Prueba de compra (recibo de venta original) del
consumidor-comprador de origen debe acompañar todas las reclamaciones de garantía. Esta garantía no
cubre los defectos o daños ocasionados por el uso de otras piezas distintas a las piezas genuinas de
Moen. Esta garantía es aplicable únicamente a mezcladoras compradas después de febrero de 1998 y
será efectiva desde la fecha de la compra como indique el recibo del comprador.

Esta garantía es amplia puesto que cubre la reparación o el reemplazo de piezas defectuosas y
acabados por los períodos indicados. Sin embargo, el daño debido a error en la instalación, abuso del
producto, mal uso del producto, sumersión del dispositivo de la varita, o uso de limpiadores que
contengan abrasivos, alcohol u otros solventes orgánicos, ya sean ejecutados por un contratista, compañía
de servicio o Ud. Mismo, está excluido de esta garantía. Moen no será responsable de los costos
laborales y/o el daño incurrido durante la instalación, reparación o reemplazo, ni por cualquier daño
indirecto, incidental o consiguiente, pérdidas, lesión o costos de cualquier naturaleza relacionados con
este producto o sus piezas. Salvo como está previsto por ley, esta garantía reemplaza y excluye todas las
otras garantías, condiciones y afirmaciones, ya sean expresas o implícitas, legales o de otro modo,
incluyendo sin restricción alguna aquellas de comercialización o aptitud para el uso.

Algunos estados, provincias y naciones no permiten la exclusión o limitación de daños incidentales o
consiguientes, de modo que las limitaciones establecidas anteriormente pueden no aplicarse a usted.
Esta garantía le otorga a usted derechos legales específicos y usted puede también tener otros derechos
que varían por estado, provincia o nación. Moen le aconsejará acerca del procedimiento a seguir al hacer
reclamaciones bajo garantía. Simplemente escriba a Moen Incorporated, 25300 Al Moen Drive, North
Olmsted, OH 44070. Atención: Servicios al Cliente de PureTouch, o llame al
1-800-BUY-MOEN (1-800-289-6636). Explique el defecto e incluya la prueba de compra y su nombre,
dirección, código de área y número de teléfono.

Hay un Contrato de Servicio disponible para el Dispositivo de la Varita. Por favor llame al

1-800-BUY-MOEN para información..

31

NOTES

INS139

GUIDE D’UTILISATION

Numéros de modèle 87810, 87810S, 87810W

Brevet américain 385, 338
Autres brevets nationaux et étrangers en instance

33

Service à la clientèle 1 800 465-6130

INS139

CARACTÉRISTIQUES DU PRODUIT

Nouveau style de poignée
et de receveur de bec

Indicateur électronique
de la durée du filtre

Sor tie de
l’eau filtrée

Boutons activant
le jet et la
pulvérisation

Muni d’une plaque de
comptoir ou d’un
anneau de comptoir à
une seule ouver tur e

Filtre d’eau, facile à
remplacer et intégré dans
le bec rétractable

➤

➤

➤

➤

Bouton indiquant
que l’eau est filtrée

INS139

34

Service à la clientèle 1 800 465-6130

Bienvenue chez Moen

®

Félicitations! Vous venez d’acheter le système
révolutionnaire de robinet avec filtre PureTouch®. Ce
robinet est le premier en son genre et il a été conçu pour
offrir une eau délicieuse et plus propre, en un tour de main.
Pour bénéficier de tous les avantages offerts par le système
de filtration PureTouch de Moen, veuillez lire les directives
d’installation et d’utilisation très attentivement. Avec un
minimum de soins et un simple entretien, votre système de
robinet avec filtre PureTouch vous donnera un rendement
fiable pendant de nombreuses années. Si vous avez des
questions, n’hésitez pas à nous appeler à notre numéro sans
frais, le 1 800 465-6130.

Table des matièr es

Caractéristiques du produit . . . . . . . . . . . . . . . . . . . . . . . . .33

Mises en garde pour la filtration de l’eau . . . . . . . . . . . . . .35

Description des pièces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Directives d’installation . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

Soins et entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

Directives d’utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

Remplacement de la pile . . . . . . . . . . . . . . . . . . . . . . . . . . .42

Remplacement du filtre . . . . . . . . . . . . . . . . . . . . . . . . . . . .44

Résolution de problèmes . . . . . . . . . . . . . . . . . . . . . . . . . . .45

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46

MISES EN GARDE POUR LA FILTRATION DE L’EAU

Votre système de robinet avec filtre PureTouch® de Moen comprend, dans le bec
du robinet, la technologie de filtration à bloc de charbon conçue par Culligan
International. Cette technologie permet de réduire ou d’éliminer rapidement et
efficacement les contaminants que l’on trouve normalement dans l’eau. De plus,
elle est agréée par la NSF. Le système de robinet avec filtre PureTouch et
l’installation doivent respecter les lois et règlements locaux, provinciaux ou
fédéraux. Pour obtenir le rendement optimal de votre nouveau robinet Moen,
veuillez lire soigneusement les mises en garde suivantes.

Car touches de filtr e Micr oTech

MC

• Les cartouches de filtre MicroTech réduisent :
Le chlore, goût et odeur (MicroTech 5000, 3000, 1000)
Le plomb (MicroTech 5000, 3000)
Les kystes (cryptosporidium, Giardia) (MicroTech 5000)*

*Votre eau ne comprend peut-être pas les contaminants enlevés ou réduits par ce filtre.

• Ne pas utiliser ce filtre si l’eau ne respecte pas les normes

microbiologiques établies ou si l’on ne possède aucune information sur sa
qualité. Il faut bien désinfecter l’eau avant ou après son filtrage. Les
systèmes agréés pour la réduction des kystes peuvent être utilisés avec
une eau désinfectée qui contient des kystes filtrables.

• Les cartouches de filtre MicroTech doivent être remplacées après avoir

filtré 757 gallons (200 gallons U.S.) d’eau (environ 3 mois). La qualité de
l’eau et son usage peuvent réduire la durée du filtre.

• L’indicateur électronique sert à signaler si le filtre doit être remplacé

(consulter la page 44).

• Les cartouches de filtre MicroTech sont les seules cartouches à utiliser

avec le système de filtration PureTouch.

• Le taux de débit du filtre est de 15 à 19 litres (4 à 5 gallons U.S.) par

minute à une pression nominale (minimum de 20 psi et maximum de 125 psi).

Température de l’eau

• Températures maximale et minimale de l’eau lors de l’utilisation du

robinet = 4,5 à 65,5 °C

• AVERTISSEMENT : Ne pas filtrer l’eau si celle-ci excède 37 °C.

Directives de rinçage du filtre Micr oTech

• Nouvelle cartouche de filtre MicroTech : Laisser couler l’eau froide en la

filtrant pendant cinq minutes pour éliminer toutes les particules libres de
carbone. Après avoir éliminé ces particules noires du filtre, il est prêt à
être utilisé.

• Usage quotidien : Laisser couler l’eau froide en la filtrant pendant 10 à 15

secondes avant d’utiliser le filtre pour la première fois durant la journée.
Si le filtre n’a pas été utilisé pendant deux jours, filtrer l’eau froide
pendant 60 secondes avant de l’utiliser.

Questions :

• Pour toute question, veuillez appeler notre Service à la clientèle au

numéro sans frais 1 800 465-6130.

INS139

35

Service à la clientèle 1 800 465-6130

DIRECTIVES D’INSTALLATION

AVERTISSEMENT : Il faut toujours s’assurer que les conduites d’alimentation en
eau sont FERMÉES avant d’enlever un robinet. Ouvrir le robinet pour éliminer
toute pression d’eau et s’assurer que les conduites sont complètement fermées.

RETRAIT DE L’ANCIEN ROBINET : L’ancien robinet peut être installé de différentes
façons, selon sa marque. Pour l’enlever, vous pouvez choisir de suivre, à l’inverse, les
directives d’installation de l’ancien robinet, de suivre les directives d’un livre écrit à
l’intention des bricoleurs ou encore de suivre les directives ci-dessous.

Après plusieurs années d’usage, il faudra peut-être utiliser une huile pénétrante sur
les pièces de montage du robinet pour aider à déloger la rouille afin d’enlever les
raccords du robinet.

Débrancher les conduites d’alimentation en eau des conduites d’alimentation du
robinet. Enlever les pièces de montage en utilisant une clé à lavabo ou des pinces
multiprises. Soulever le robinet. Nettoyer et sécher complètement la surface de
montage après avoir retiré l’ancien robinet.

INSTALLATION DU SYSTÈME DE ROBINET AVEC FILTRE PURETOUCH

®

Outils utiles : tournevis à tête étoilée, clé anglaise (2)
AVERTISSEMENT : Ne pas utiliser avec des appareils à laver comme les lave-

vaisselle, les machines à laver, etc.
Remarque : Ne pas plier les conduites d’alimentation avant l’étape 5.

1. Placer la rondelle filtre (17) dans le raccord de boyau (16) et fixer au bec rétractable
(19). Une petite partie filetée du raccord de quart de tour (18) sera exposée.

2. En plaçant le récepteur de bec (14) au devant et le boyau de
déchargement fileté (15) à l’arrière, faire glisser la petite
partie du boyau (37) dans le récepteur de bec. Si le boyau
ne glisse pas facilement, le tirer puis le pousser quelques
fois. Mettre l’assemblage de robinet de côté.

La configuration de l’évier détermine si on doit installer
son robinet sur une plaque de comptoir (26) ou un
anneau de comptoir (28). REMARQUE : On ne doit

jamais installer le robinet sur une plaque de comptoir
(26) ET sur un anneau de comptoir (38) sur un même évier.

3a. INSTALLATION SUR UNE PLAQUE DE COMPTOIR

S’assurer que la surface de montage est propre et sèche.
Visser les goujons de plaque de comptoir (30) sur la plaque
de comptoir et serrer à la main. Placer le support de
comptoir en caoutchouc (27) sur les goujons de plaque
de comptoir et sur la plaque de comptoir.

Assembler les barres de serrage (31) (côté ouvert vers la
plaque de comptoir), les espaceurs (32) et les petits
écrous de montage (33) aux goujons comme illustré (ne
pas resserrer). REMARQUE : pour les comptoirs dont

l’épaisseur est supérieure à 1,9 cm (3/4 po), retirer les espaceurs de la
plaque de comptoir. Incliner vers l’arrière, les barres de serrage puis

placer les goujons de montage en s’assurant que les pièces de
montage sont fixées dans les orifices du comptoir. S’assurer que la
plaque de comptoir est bien centrée sur l’évier. Serrer à la main.
Enlever soigneusement l’excès du support de comptoir.

(1)

(2)

(3a)

36

Service à la clientèle 1 800 465-6130

INS139

3b.INSTALLATION SUR UN PETIT ANNEAU DE COMPTOIR

Placer la bague d’étanchéité de comptoir (29) sous le
petit anneau de comptoir (28). Placer l’anneau de
comptoir sur le boyau (37) et les tuyaux d’alimentation
(23) de l’assemblage du robinet.

4. Pour les deux types d’installation, aligner, à l’arrière,

l’assemblage de robinet avec le tuyau de décharge fileté
(15). Aligner les onglets du robinet avec les orifices de
la plaque de comptoir (26) ou l’anneau de comptoir (28). Faire
glisser l’assemblage dans l’orifice de l’évier tout en poussant
l’assemblage aussi loin que possible vers l’arrière de l’évier.

5. Une rainure sur le tuyau de décharge fileté (23) indique la longueur

minimale de filetage devant être exposée pour s’assurer que
l’écrou de montage (35) et le tuyau sont bien fixés.

5a. INSTALLATION SUR UN COMPTOIR DONT L’ÉPAISSEUR EST

INFÉRIEURE À 2,54cm (1 po)

Installer le support de fixation (34) (côté ouvert vers le
haut) en l’accrochant autour des tuyaux d’alimentation,
tel qu’illustré, et en les faisant glisser vers le haut et sur
le tuyau de décharge fileté (15). Le support de fixation (34)

peut facilement être installé sur le tuyau de décharge fileté en
tirant doucement vers l’avant sur les tuyaux
d’alimentation et en l’éloignant du tuyau de décharge
tout en s’assurant de ne pas tordre le tuyau. Visser et
SERRER À LA MAIN l’écrou de montage moyen (35).

5b.INSTALLATION SUR UN COMPTOIR DONT

L’ÉPAISSEUR EST SUPÉRIEURE À 2,54 (1 po)

Tourner le support de fixation de l’autre côté
(côté ouvert vers le bas). Visser et SERRER À LA
MAIN, l’écrou de montage moyen (35). S’assurer
que le robinet est bien aligné au tuyau de
décharge fileté, placé directement à l’arrière.

6. Faire pivoter le récepteur de bec (14) de

gauche à droite, en prêtant attention à l’endroit où il s’arrête. Le
robinet doit être placé exactement au milieu de façon à ce qu’il
puisse pivoter sur un angle égal vers la droite et vers la gauche.
Pour réajuster, desserrer l’écrou de montage moyen (35) puis
déplacer le récepteur de bec à la rotation désirée. Serrer à la
main l’écrou de montage moyen.

Vérifier le mouvement du boyau avant de finir de resserrer les
écrous. Si le boyau ne bouge pas librement, plier doucement les
tuyaux d’alimentation (23) vers l’extérieur. Ne pas tordre les
tuyaux d’alimentation. Serrer l’écrou de montage (35) à l’aide de
l’outil (39) fourni. Utiliser un gros tournevis et le faire passer par le
dessous des orifices de l’outil fourni afin de bien visser le robinet
en place. Serrer les petits écrous de montage (33) à l’aide d’une clé
anglaise. Revérifier l’alignement. S’assurer que le robinet est bien
centré sur l’évier et qu’il y est bien fixé lorsqu’on bouge le bec d’un
côté à l’autre.

7. Assembler le boyau (38) sur le tuyau de décharge fileté (23) et

serrer à l’aide d’une clé anglaise.

(3b)

(5a)

(<1 po)

(5b)

(>1 po)

(7)

➤

➤

Évier

Évier

INS139

37

Service à la clientèle 1 800 465-6130

INS139

Service à la clientèle 1 800 465-6130

38

8. Enlever les vis du contrepoids (38). S’assurer que la garniture

de frottement est placée à l’intérieur d’une des moitiés du
contrepoids. Placer le contrepoids au bas de la boucle du
boyau de bec. Bien serrer les vis. Le contrepoids ne devrait
pas glisser sur le boyau.

AVERTISSEMENT : La courbure très prononcée des tuyaux
peut causer un aplatissement et réduire le débit d’eau.

9. Plier SOIGNEUSEMENT les tuyaux d’alimentation et les aligner

aux conduites d’alimentation en eau. NE PAS TORDRE LES
TUYAUX D’ALIMENTATION. Raccorder les conduites
d’alimentation en eau aux raccords filetés (24) (en utilisant les
écrous d’about (25) si requis). Le tuyau
d’alimentation en eau chaude est le plus
long tuyau (à gauche). Saisir et retenir le
raccord fileté à l’aide d’une clé pour
empêcher que le tuyau de cuivre ne se
torde ou ne se casse tout en resserrant à
l’aide d’une autre clé.

10. Tirer sur le bec rétractable pour le faire

glisser dans les deux sens afin de
s’assurer que le boyau se déplace librement. Si requis, ajuster la position du
poids pour permettre au boyau de se déplacer plus facilement.

11. Il faut rincer le robinet avant de compléter l’installation. (Voir ci-dessous).

DIRECTIVES DE RINÇAGE

IMPORTANT : Les éclats de tuyauterie, le sable, les pierres et les autres matières
solides se trouvant dans toute plomberie nouvelle ou rénovée, peuvent
endommager les surfaces d’étanchéité de la cartouche et causer des fuites. Pour
prévenir de tels dommages. NE PAS OUVRIR LES VANNES D’ALIMENTATION avant
d’avoir suivi les directives suivantes.

1. Retirer le boyau du récepteur de bec, attacher un chiffon autour du boyau pour

l’empêcher de glisser dans le récepteur de bec.

2. Dévisser le boyau du bas du raccord de quart de tour (18) et retirer la rondelle

filtre (17). Ouvrir les vannes d’alimentation. Diriger le boyau vers l’évier puis
ouvrir le robinet d’eau froide au maximum (poignée pointant vers la droite) et
faire couler l’eau froide pendant 15 secondes.

3. En gardant la poignée en position ouverte, pointer la poignée vers la gauche pour

ouvrir l’eau chaude au maximum. Laisser couler l’eau chaude pendant 15
secondes.

4. Placer la poignée à la position fermée. Enlever le raccord de quart de tour (18) du

bec rétractable et réassembler en plaçant la rondelle filtre (17) sur le boyau. Ne
pas réassembler le bec rétractable sur le raccord de quart de tour car il faut
d’abord installer le filtre MicroTech. Vérifier s’il y a des fuites sous l’évier.

(9)

INS139

39

Service à la clientèle 1 800 465-6130

SOINS ET ENTRETIEN

Pour nettoyer son nouveau robinet, il suffit d’utiliser un chiffon doux et humide. Moen
ne recommande pas l’utilisation de tampons à récurer, de produits nettoyants ou
chimiques. La nature abrasive de ces produits peut endommager le fini du robinet.
Une cire d’automobile non abrasive peut protéger le fini. NE PAS PLACER L’APPAREIL
DE FILTRATION DANS LE LAVE-VAISSELLE.

INSTALLATION DU FILTRE MICROTECH

MC

REMARQUE : Le robinet ne fonctionnera en aucun mode s’il n’y a pas de filtre. Le
filtre devrait être laissé dans le sac protecteur jusqu’au moment de l’installation. Le
filtre MicroTech est un filtre à bloc de charbon de grande performance. Il a été conçu
spécialement pour le système de robinet avec filtre PureTouch. Une fois le filtre

installé dans le bec rétractable, il ne devrait pas être enlevé sauf s’il est temps de
le remplacer. Le module électronique fait le suivi de la durée du filtre et indique
lorsqu’il est temps de le remplacer. Si un filtre partiellement utilisé est retiré et
réinstallé, l’indicateur électronique est automatiquement rétabli comme s’il
s’agissait d’un nouveau filtre et n’indiquera donc pas correctement sa durée de vie
restante.

On ne doit utiliser que des cartouches de filtre MicroTech

MC

pour le système de

robinet avec filtre PureTouch®.

1. Enlever le couvert du filtre en le soulevant et en
l’éloignant du corps du bec rétractable.

2. Insérer le nouveau filtre en alignant les tuyaux de
sortie du filtre, aux orifices d’entrée du corps du
bec tout en appuyant doucement vers le bas.
Lorsque la cartouche de filtre est bien installée,
l’indicateur de durée du filtre émettra trois signaux
sonores et sa durée sera restaurée
automatiquement. (Ne pas enlever le filtre avant

qu’il ne soit temps de le remplacer.)

3. Réinstaller le couvercle du filtre en plaçant l’onglet
d’alignement sur l’encoche correspondante dans le
corps de bec rétractable principal et l’insérer
doucement en appuyant vers le bas.

4. Fixer le bec rétractable au boyau en alignant les
points sur le raccord de quart de tour (18) et le
bec. Pousser le raccord de quart de tour dans
l’assemblage de bec et tourner dans le sens des
aiguilles d’une montre, en le verrouillant bien en
place.

5. Laisser couler l’eau froide en la filtrant pendant 5
minutes pour éliminer toutes les particules libres
de carbone. (Consulter la page 40 pour le mode
Filtration) Après avoir éliminé ces petites
particules noires du filtre, il est prêt à être
utilisé.

L’installation du système PureTouch est maintenant terminée. Veuillez lire
attentivement les directives d’utilisation pour assurer une performance optimale.

(2)

(3)

(4)

Aligner
les points

DIRECTIVES D’UTILISATION

Contrôle de l’eau

Le système PureTouch offre trois options : jet d’eau non filtrée, pulvérisation
d’eau non filtrée et filtration de l’eau.

Les boutons activant le jet ou la pulvérisation sont placés sur les côtés du bec
rétractable et le bouton de filtration de l’eau est placé à l’avant du bec.

Le débit de jet/pulvérisation = 8,3 lpm à un maximum de 60 psi/9,5 lpm à un
maximum de 80 psi.

MODE JET

: Eau non filtrée, jet régulier.

Lorsqu’on ouvre le robinet, le bec fonctionne
toujours en mode de Jet régulier.

MODE PUL

VÉRISATION : Eau non filtrée,

couvrant une large surface.
Pour obtenir le mode Pulvérisation, appuyer

sur le bouton «Spray» pendant que l’eau coule.
Pour repasser en mode Jet, appuyer sur le
bouton «Stream».

MODE FILTRATION : Eau filtrée, passant par
une sortie distincte de filtration.

Appuyer sur le bouton de filtration situé à l’avant
pour filtrer l’eau et la faire couler par une sortie
distincte.

Fermer le robinet pour désactiver le

mode Filtration.

AVERTISSEMENT : Ne filtrer que l’eau
froide. Ne pas filtrer l’eau dont la température
excède 37°C.

Indicateur électronique

L’indicateur électronique fournit des suivis visuel et auditif du système de
filtration :

• Installation réussie d’un nouveau filtre (auditif et visuel)

• Pourcentage de la durée du filtre (visuel)

• Filtration activée de l’eau (visuel)

• Avertissement indiquant que le filtre est bientôt périmé (auditif et visuel)

• Avertissement indiquant l’épuisement du filtre (auditif et visuel)

• Avertissement indiquant que la pile est faible (auditif et visuel)
L’indicateur électronique est alimenté par une pile de montre standard 3V au
lithium (2032) conçue pour durer des années.

à suivre

Bouton
pour jet

Sortie

d’eau filtrée

Bouton pour

pulvérisation

Indicateur

électronique

Bouton pour

filtration d’eau

40

Service à la clientèle 1 800 465-6130

INS139

DIRECTIVES D’UTILISATION

Indicateur électronique (suite)

Installation réussie d’un nouveau filtre

Lorsqu’on remplace un filtre épuisé par un
nouveau filtre, le système émet trois signaux
sonores et la durée du filtre 100 % s’affiche
pendant quelques instants. Le nouveau filtre est
correctement installé et l’indicateur électronique
est restauré.

Pourcentage de la durée du filtre

Au fur et à mesure qu’on utilise le filtre, l’indicateur
diminue de 100 % à 0 %. Le pourcentage restant
s’affiche lorsque l’eau est filtrée. On peut aussi
vérifier l’état du filtre sans ouvrir le robinet en
appuyant sur le bouton de filtration.

Filtration de l’eau en cours

L’icône de goutte d’eau est activée si l’eau est
filtrée.

Avertissement pour indiquer un filtre presque épuisé

Il existe deux types d’avertissement lorsque le
filtre est presque épuisé : à 5 % du filtre utilisable
et à 1 %. Lorsqu’il reste 5 %, l’icône indiquant que
le filtre est presque épuisé clignote et le système
émet trois signaux sonores si on appuie sur le
bouton du filtre. À 1 % ou moins, cette icône
clignote et le système émet des signaux sonores
toutes les 5 secondes pendant la filtration de l’eau
pour indiquer qu’il est temps de changer le filtre.

Avertissement pour indiquer l’épuisement du filtre

Lorsque le filtre est complètement épuisé (0%),
l’icône appropriée clignote et le système émet
continuellement des signaux sonores durant la
filtration de l’eau. Le mode Filtration ne devrait
pas être utilisé avant d’avoir installé un nouveau
filtre.

Avertissement pour piles faibles

L’indicateur électronique est alimenté par une pile
de montre standard 3V en lithium conçue pour
durer plusieurs années pour un usage normal.
Lorsque le système détecte que la pile est faible,
l’icône appropriée clignote et le système émet un
signal sonore pendant la filtration de l’eau pour
indiquer qu’il est temps de remplacer la pile.

Icône de filtre

presque périmé

Service à la clientèle 1 800 465-6130

41

INS139

REMPLACEMENT DE LA PILE

Outils utiles : gros tournevis à pointe plate, petit tournevis à tête étoilée (no 1)

1. Après avoir fermé le robinet, appuyer sur le bouton

de filtration d’eau et inscrire le pourcentage restant de la
durée du filtre. Lorsque la pile est remplacée,
l’indicateur de la durée du filtre se rétablit
automatiquement à 100 %. Inscrire ici______

2. Enlever le bec rétractable (19 du récepteur (14) et

attacher un chiffon autour du boyau pour
l’empêcher de glisser dans le récepteur du bec.

3. Débrancher le raccord de quart de tour (18 du bec

en le tournant, d’un quart de tour, dans le sens
contraire des aiguilles d’une montre. Le raccord
restera attaché sur le boyau.

4. Enlever le couvercle du filtre en le soulevant et en

l’éloignant de l’assemblage principal du bec. Enlever
la cartouche du filtre de l’assemblage principal du
bec en la soulevant du tuyau d’entrée et en
l’éloignant tout comme on l’a fait pour le couvercle du filtre.
REMARQUE : Il est possible qu’un peu d’eau s’échappe de la
cartouche et des vannes. Bien essuyer le bec rétractable
avec une serviette pour ne pas mouiller le dispositif
électronique

.

5. À l’aide du tournevis à tête plate ou une piéce de dix sous,

dévisser (sens contraire des aiguilles d’une montre) et
enlever l’écrou de sortie de filtre (20).

6. À l’aide du tournevis à tête étoilée, (sens contraire des

aiguilles d’une montre) et enlever les deux courtes vis
inférieures du boîtier. Enlever soigneusement le boîtier
inférieur.

7. Dévisser (sens contraire des aiguilles d’une montre)

les trois vis du boîtier supérieur. Soulever
soigneusement le boîtier supérieur de l’appareil de
filtration en laissant le couvercle du bouton en
caoutchouc en place.

8. La pile devrait maintenant être visible sur le

côté supérieur du bec. Enlever l’ancienne pile
du compartiment à pile et la jeter selon les
procédures appropriées.

9. Installer la nouvelle pile 2032 en plaçant le côté

positif (+) vers le haut. Lorsque la pile est correctement
installée, l’indicateur de durée du filtre s’allumera
pendant quelques instants. Activer l’indicateur
électronique en appuyant sur le bouton de filtration
d’eau pour s’assurer que la pile est correctement
installée. L’affichage devrait s’allumer.

10.Réinstaller le boîtier supérieur en l’alignant

soigneusement sur les couvercles de bouton.

(3)

(4)

(1)

(5 & 14)

(7 & 11)

(7 & 10)

(6 & 12)

Couvercle

de filtre

Longue vis

Indicateur

électronique

Bouton de

filtration

de l’eau

Vis de boîtier

supérieur

(6 & 13)

Service à la clientèle 1 800 465-6130

INS139

42

INS139

Service à la clientèle 1 800 465-6130

43

REMPLACEMENT DE LA PILE

REMARQUE : Lors de la réinstallation des vis et de
l’écrou de sortie du filtre, insérer dans l’orifice,
tourner dans le sens contraire des aiguilles d’une
montre jusqu’à ce qu’il soit un peu serré. NE PAS
TROP SERRER!

11. Visser les deux courtes vis et la longue vis du
boîtier supérieur jusqu’à qu’elles soient un peu
serrées. Consulter les illustrations 7 & 11 de la page
précédente pour savoir comment placer la longue vis.

NE PAS TROP SERRER!

REMARQUE : Pour aider à aligner le boîtier inférieur, appuyer légèrement

sur les boutons latéraux tout en glissant le boîtier en place.

12. Réinstaller le boîtier inférieur en l’alignant soigneusement sur les couvercles de
bouton.

13. Visser les deux courtes vis du boîtier inférieur jusqu’à ce qu’elles soient serrées.

NE PAS TROP SERRER!

14. Visser l’écrou de sortie du filtre (20) à l’aide du tournevis à tête plate. NE PAS
TROP SERRER!

15. Insérer le filtre en alignant le tuyau de sortie aux orifices d’entrée sur
l’assemblage principal du bec rétractable et insérer doucement vers le bas.
Lorsque la cartouche de filtre est correctement installée, le bec rétractable
émettra une série de trois signaux sonores et
l’indicateur de durée du filtre sera
automatiquement restauré.

16. Réinstaller le couvercle du filtre en plaçant
l’onglet d’alignement sur l’encoche
correspondante dans l’assemblage principal du
bec rétractable et insérer doucement vers le bas.

17. Réattacher le raccord de quart de tour (18) au
bec rétractable (19) en alignant les points sur le raccord
de quart de tour et le bec. Pousser le raccord de quart
de tour dans l’assemblage du bec et tourner dans le
sens des aiguilles d’une montre, en verrouillant en
place. Replacer le bec dans le récepteur.

18. Si on n’a pas installé un nouveau filtre lors du

remplacement de la pile, se référer à la durée du filtre
consignée au début du remplacement de la pile. Soustraire le nombre consigné
(à l’étape 1) de 100 % (s’affichant). La différence représente le pourcentage auquel
le filtre devra être remplacé. La lecture du filtre ne sera peut-être pas aussi
précise si on doit calculer le pourcentage manuellement.

Exemple : La vie restante du filtre, avant le changement de la pile, est de 30 %.
Soustraire 30 % de 100 % (100 - 30 = 70)
Le filtre doit être remplacé lorsque l’indicateur affiche 70 %.

(8)

(16)

Aligner

les points

(17)

Pile

INS139

44

Service à la clientèle 1 800 465-6130

REMPLACEMENT DU FILTRE

On peut se procurer les cartouches de remplacement MicroTech au même endroit
que le robinet. Pour savoir quel est le détaillant le plus près de chez vous, appeler
le 1 800 465-6130. N’utiliser que les cartouches de filtre MicroTech pour le système
de robinet avec filtre PureTouch®.

Ne pas enlever le filtre à moins qu’il ne faille le remplacer.

1. Enlever le bec rétractable (19) du récepteur (14) et

attacher un linge à vaisselle autour du boyau pour
l’empêcher de glisser dans le récepteur du bec.

2. Débrancher le raccord de quart de tour (18) du bec

en le tournant, d’un quart de tour, dans le sens
contraire des aiguilles d’une montre. Le raccord
restera attaché sur le boyau.

3. Enlever le couvercle du filtre en le soulevant et en

l’éloignant du bec rétractable. Enlever le filtre en
le soulevant et en l’éloignant du bec rétractable.
REMARQUE : ll est possible qu’un peu d’eau
s’échappe de la cartouche et des vannes.

4. À l’aide d’un chiffon doux, essuyer l’excès d’eau sur

l’appareil de filtration.

5. Insérer le filtre en alignant les deux tuyaux de

sortie aux deux orifices d’entrée sur l’assemblage
principal du bec rétractable et insérer doucement
vers le bas. Lorsque la cartouche de filtre est
correctement installée, le bec rétractable émettra
une série de trois signaux sonores et l’indicateur
de durée du filtre sera automatiquement restauré.

6. Réinstaller le couvercle du filtre en plaçant l’onglet

d’alignement sur l’encoche correspondante dans
l’assemblage principal du bec rétractable et
insérer doucement vers le bas.

7. Réattacher le raccord de quart de tour (18) au bec

rétractable (19) en alignant les points sur le
raccord de quart de tour et le bec. Pousser le
raccord de quart de tour dans l’assemblage du bec
et tourner dans le sens des aiguilles d’une montre,
en verrouillant en place. Replacer le bec dans le
récepteur.

8. Laisser couler l’eau froide en la filtrant pendant 5

minutes pour éliminer toutes les particules libres
de carbone. Après avoir éliminé ces petites
particules noires du filtre, il est prêt à être utilisé.

Aligner les

points

(7)

(6)

(3)

(2)

Couvercle

de filtre

INS139

45

Service à la clientèle 1 800 465-6130

RÉSOLUTION DE PROBLÈMES

PROBLÈME : De l’eau s’égoutte du boyau et du raccord de quart de tour.
SOLUTION : S’assurer que la rondelle filtre (17) est correctement placée.

PROBLÈME : Faible débit ou débit inégal d’eau lorsque l’eau n’est pas filtrée.
SOLUTION : La rondelle filtre est bouchée. S’assurer que la poignée du robinet est

en position fermée. Enlever le bec rétractable du récepteur et attacher
un linge autour du boyau pour l’empêcher de glisser dans le récepteur
du bec. Débrancher le raccord de quart de tour (18) du raccord de
boyau (16). Enlever la rondelle filtre (17) du raccord de boyau. Nettoyer
la rondelle filtre à l’aide d’une brosse à dents puis la rincer.

PROBLÈME : L’eau chaude et l’eau froide sont inversées sur le robinet.
SOLUTION : SUGGESTIONS UTILES : IL N’EST PAS NÉCESSAIRE DE FERMER LES

CONDUITES D’EAU. LA VIS DE POIGNÉE EXIGE UNE CLÉ
HEXAGONALE DE 7/16 PO.

1. Enlever le capuchon de poignée (1) de la poignée en soulevant le
bouchon vers le haut. Si un outil est requis, en utiliser un qui
n’égratignera pas la poignée. Enlever la vis de poignée (2) et la
poignée (6).

2. Tourner la tige de cartouche pour tourner l’encoche d’un demi-tour
ou de 180 °.

3. Réinstaller comme suit : Placer le bord saillant de la poignée dans

la rainure sur la bague de retenue de pivot (8). Faire glisser le
raccord de poignée (3) dans la tige de cartouche 1225. Visser la vis
de poignée (2). Bien serrer pour empêcher que le robinet ne se
ferme accidentellement. Réinstaller le bouchon.

PROBLÈME : Le boyau rétractable ne se déplace pas librement.
SOLUTION : Courber doucement les tuyaux d’alimentation en les éloignant du

boyau. NE PAS TORDRE LES TUYAUX D’ALIMENTATION.

PROBLÈME : Faible débit ou débit inégal d’eau en mode Filtration.
SOLUTION : Le centre de l’écrou de sortie de filtre (20) est peut-être bouché.

1). Enlever l’écrou de sortie de filtre, rincer les particules de carbone.

2). La cartouche de filtre est peut-être bouchée par les contaminants
saisis. Remplacer la cartouche de filtre. Si le problème persiste, appeler
le Service à la clientèle de Moen au 1 800 465-6130.

PROBLÈME : L’eau s’écoule des côtés du bec rétractable lorsque le robinet est

ouvert.

SOLUTION : Le filtre est peut-être fissuré. Remplacer le filtre.
PROBLÈME :

L’affichage électronique ne fonctionne pas

SOLUTION : Remplacer la pile.

➤

➤

Tourner la tige
d’un demi-tour

10

➤

➤

Partie plate
avec encoche
sur tige

INS139

46

Service à la clientèle 1 800 465-6130

Garantie du système de robinet avec filtr e Pur eTouch

Définitions :
Robinet : La partie du système de robinet avec filtre PureTouch comprenant la poignée, le récepteur de

bec, la cartouche 1225, la rosace, le boyau et les pièces de montage (numéros 1 à 17, 23 à 39
tel que décrit dans la section Description des pièces (page 4)).

Appareil de filtration : La partie manipulée à la main du système de robinet avec filtre PureTouch

comprenant le raccord de quart de tour et le bec rétractable (numéros 18 à 22 dans la section
Description des pièces (page 4)).

Filtre : La partie du système de robinet avec filtre PureTouch qui doit être remplacée après avoir filtré

757 litres (numéro 40 dans la section Description des pièces) (page 4).

Les produits Moen ont été fabriqués selon les normes de qualité et de main-d’oeuvre les plus élevées.
Moen garantit à la personne ayant acheté le robinet originalement, aussi longtemps qu’elle demeure à la
maison où a été installé le robinet, que ce robinet (voir la définition de robinet ci-dessus) sera libre de toute
fuite ou d’égouttement pendant son usage normal et que toutes les pièces et tous les finis de ce robinet ne
présenteront aucun défaut de matériel et de main-d’œuvre en usine («période de garantie du robinet pour
propriétaire»). Toutes les pièces et les finis de l’appareil de filtration (voir la définition de Appareil de
filtration ci-dessus), seront exempts de tout défaut de matériel et de main d’œuvre en usine pendant une
période d’un (1) an à compter de la date d’achat originale du produit (période de garantie de l’appareil de
filtration pour propriétaire). Tout autre achat (y compris les achats à des fins industriels, commerciales et
d’affaires) sera garanti pendant cinq (5) ans à compter de la date d’achat originale («période de garantie
commerciale») pour le robinet («période de garantie commerciale du robinet»)et pendant six (6) mois pour
l’appareil de filtration («période de garantie commerciale pour l’appareil de filtration»). Le filtre (voir la
définition de Filtre ci-dessus) est garanti, pour tous les clients, contre tout défaut de matériel ou de main­d’œuvre en usine pendant une période de trente (30) jours à compter de la date d’achat originale («période
de garantie du filtre»).

Si ce robinet fuit ou dégoutte durant la «période de garantie du robinet», Moen fournira GRATUITEMENT
les pièces de remplacement requises pour remettre le robinet en parfait état et remplacera GRATUITEMENT
toute pièce ou tout fini dont le matériel, la fabrication ou la main-d’œuvre, lors d’une installation, d’un usage
et d’un service normaux, s’avère défectueux. Si l’appareil de filtration était défectueux dans le cadre du
matériel, de la fabrication ou de la main-d’œuvre, lors d’une installation, d’un usage et d’un service normaux
durant la «période de garantie de l’appareil de filtration» applicable, Moen s’engage à remplacer
GRATUITEMENT toute pièce ou tout fini. En cas de défectuosité du filtre quant au matériel, la fabrication ou
la main-d’œuvre, durant la «période de garantie du filtre», Moen s’engage à remplacer le filtre
GRATUITEMENT. On peut obtenir les pièces de remplacement en composant le 1 800 465-6130, ou en
écrivant à l’adresse indiquée au dos de ce livret. Le reçu de vente original du consommateur ayant acheté le
robinet initialement, doit accompagner toute réclamation. Les défauts ou les dommages causés par
l’utilisation de pièces non fournies par Moen ne sont pas couvertes par cette garantie. Cette garantie
s’applique uniquement aux robinets achetés après février 1998 et entre en vigueur à compter de la date
d’achat indiquée sur le reçu de caisse du client.

Cette garantie est vaste car elle couvre le remplacement de toute pièce ou de tout fini défectueux
pendant les périodes précitées. Cependant, les dommages causés par une erreur d’installation, un abus du
produit, une mauvaise utilisation du produit, l’immersion de l’appareil de filtration ou l’utilisation de
nettoyeurs contenant des agents abrasifs, de l’alcool ou des solvants organiques, qu’ils soient utilisés par un
entrepreneur, une entreprise de service ou le consommateur, sont exclus de cette garantie. Moen n’est pas
responsable des frais de main-d’œuvre ni de tous dommages survenus durant l’installation, la réparation ou
le remplacement, ni des dommages indirects ou consécutifs, des pertes, des blessures ou des coûts
connexes à ce robinet ou ses pièces. Sauf lorsque prévu par la loi, cette garantie remplace et exclut toutes
les autres garanties et condition, qu’elles soient exprimées ou sous-entendues, obligatoires ou autres, y
compris sans restriction, celle de commercialisation ou d’aptitude d’utilisation.

Certains pays, États et certaines provinces, ne permettent aucune exclusion, ni limitation suite aux
dommages indirects ou consécutifs. Les limitations ou les exclusions précitées ne s’appliquent donc pas
dans ces cas. Cette garantie accorde des droits juridiques et il est possible que d’autres droits soient
applicables selon l’état, la province ou le pays précis. Moen avisera le consommateur de la procédure à
suivre pour soumettre une réclamation. Il suffit d’écrire à Moen inc. au 2816, rue Bristol, Oakville (Ontario)
L6H 5S7 ou de téléphoner au 1 800 465-6130. Expliquer le défaut et inclure une preuve d’achat, inscrire son
nom, adresse ainsi que code régional et numéro de téléphone.

Un contrat d’entretrien est offert pour l'appareil de filtration. Veuillez appeler Moen au 1 800 289-6636
pour obtenir de plus amples renseignements.

© Moen Incorporated, 1998

Printed in U.S.A

INS139 NOV 98

®

MOEN INCORPORATED

25300 Al Moen Drive

North Olmsted, OH 44070-8022

Au Canada :

Moen inc.,

2816 rue Bristol , Oakville

(Ontario) L6H5S7

The PureTouch Filtering Faucet System with the
MicroTech™ 3000 filter cartridge has been tested and
certified by NSF to ANSI/NSF Standard 53 for lead
reduction and ANSI/NSF Standard 42, Class 1 for chlorine
reduction and taste and odor reduction.

El Sistema de Mezcladora Filtradora PureTouch con el
Cartucho de Filtro MicroTech™ 3000 ha sido probado y
certificado por la NSF para el Estandar 53 de reducción
de plomo y el Estandar 42 de la ANSI/NSF, Clase 1 para
reducción de cloro y reducción de olor y sabor.

Le système de robinet avec filtre PureTouch, avec
cartouche de filtre MicroTech

MC

3000, a été testé et
certifié par la NSF et répond à la norme 53 d’ANSI/de
NSF concernant la réduction du plomb ainsi que la
norme 42 d’ANSI/de NSF, classe 1, concernant la
réduction du chlore, du goût et de l’odeur.

Tested and Certified

to ANSI/NSF

Standards 42 & 53

NSF®
