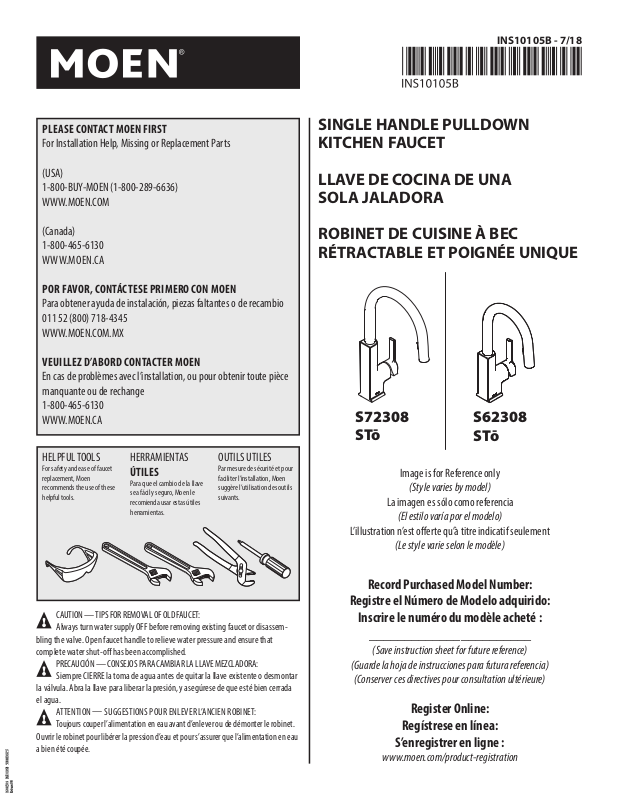

Page 1
S72308
ST
INS10105B - 7/18
PLEASE CONTACT MOEN FIRST
For Installation Help, Missing or Replacement Parts
(USA)
1-800-BUY-MOEN (1-800-289-6636)
WWW.MOEN.COM
(Canada)
1-800-465-6130
WWW.MOEN.CA
POR FAVOR, CONTÁCTESE PRIMERO CON MOEN
Para obtener ayuda de instalación, piezas faltantes o de recambio
011 52 (800) 718-4345
WWW.MOEN.COM.MX
VEUILLEZ D’ABORD CONTACTER MOEN
En cas de problèmes avec l’installation, ou pour obtenir toute pièce
manquante ou de rechange
1-800-465-6130
WWW.MOEN.CA
SINGLE HANDLE PULLDOWN
KITCHEN FAUCET
LLAVE DE COCINA DE UNA
SOLA JALADORA
ROBINET DE CUISINE À BEC
RÉTRACTABLE ET POIGNÉE UNIQUE
S62308
ō
STō
HELPFUL TOOLS
For safety and ease of faucet
replacement, Moen
recommends the use of these
helpful tools.
bling the valve. Open faucet handle to relieve water pressure and ensure that
complete water shut-o has been accomplished.
la válvula. Abra la llave para liberar la presión, y asegúrese de que esté bien cerrada
el agua.
Ouvrir le robinet pour libérer la pression d’eau et pour s’assurer que l’alimentation en eau
a bien été coupée.
HERRAMIENTAS
ÚTILES
Para que el cambio de la llave
sea fácil y seguro, Moen le
recomienda usar estas útiles
herramientas.
CAUTION — TIPS FOR REMOVAL OF OLD FAUCET:
Always turn water supply OFF before removing existing faucet or disassem-
PRECAUCIÓN — CONSEJOS PARA CAMBIAR LA LLAVE MEZCLADORA:
Siempre CIERRE la toma de agua antes de quitar la llave existente o desmontar
ATTENTION SUGGESTIONS POUR ENLEVER L’ANCIEN ROBINET:
Toujours couper l’alimentation en eau avant d’enlever ou de démonter le robinet.
OUTILS UTILES
Par mesure de sécurité et pour
faciliter l’installation, Moen
suggère l’utilisation des outils
suivants.
Image is for Reference only
(Style varies by model)
La imagen es sólo como referencia
(El estilo varía por el modelo)
L’illustration n’est oerte qu’à titre indicatif seulement
(Le style varie selon le modèle)
Record Purchased Model Number:
Registre el Número de Modelo adquirido:
Inscrire le numéro du modèle acheté :
_______________________
(Save instruction sheet for future reference)
(Guarde la hoja de instrucciones para futura referencia)
(Conserver ces directives pour consultation ultérieure)
Register Online:
Regístrese en línea:
S’enregistrer en ligne :
www.moen.com/product-registration
Page 2
Note: Style may vary by model.
Au-dessus de l'évier
Sous l'évier
Icon Legend/Leyenda de Iconos/
B
G
Nota: El estilo puede variar por el modelo.
Note : Le modèle peut varier par le modèle.
A
B
J
G
M
H
Hose weight locator mark
Indica donde atar el peso a la manguera
I1
Indique où attacher le poids au tuyau
I
Légende des icônes
Above sink
Encima del lavabo
Below sink
Debajo del fregadero
C
K
D
E
F

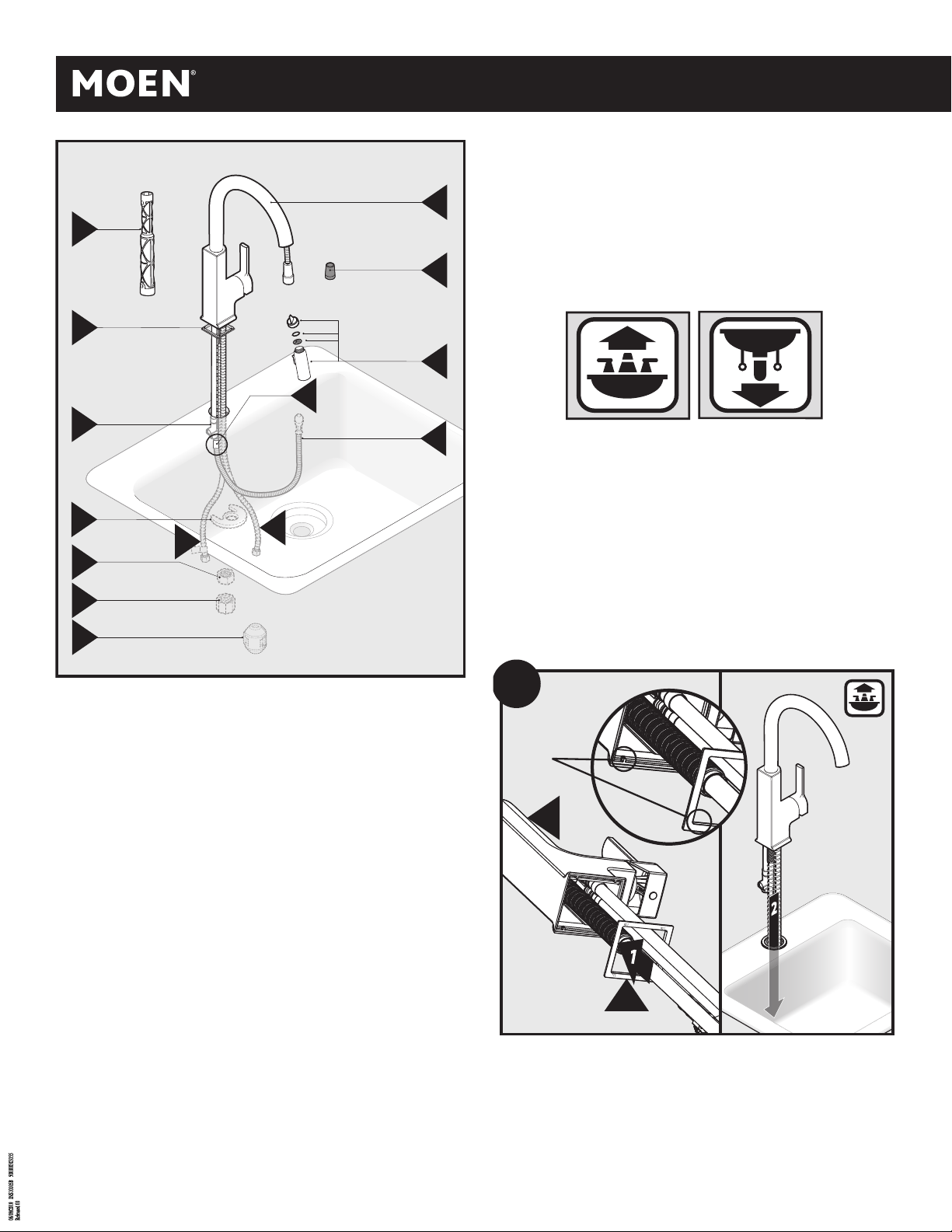

Parts List
A. Installation Tool
B. Deck Gasket
C. Mounting Washer
D. Mounting Nut
E. Hose Guide Nut
F. Hose Weight
G. Faucet Body
Lista de piezas
A. Herramienta de instalación
B. Junta cubierta
C. Arandela de montaje
D. Tuerca de montaje
E. Manguera de tuerca guía
F. Peso de manguera
G. Cuerpo de la mezcladora
H. Varilla rociadora
Liste des pièces
A. Outil d’installation
B. Joint d’étanchéité
C. Rondelle de montage
D. Écrou de xation
E. Écrou guide-tuyau
F. Poids du tuyau
G. Corps du robinet
H. Bec de pulvérisation
L
H. Spray Wand
I. Pulldown Hose
I1. Pulldown Hose Weight Indicator Mark
J. Outlet Hose
K. Supply Hose Hot
L. Supply Hose Cold
M. Hose Swivel Cover
I. Manguera extensible
I1. Marca de ubicación del peso de la
manguera extensible
J. Salida de la manguera
K. Caliente manguera de suministro
L. Frío manguera de suministro
M. Manguera tapa giratoria
I. Tuyau de raccord du bec rétractable
I1. Marque de l’indicateur de poids du
tuyau de bec rétractable
J. Tuyau de sortie
K. Chaud tuyau d’alimentation
L. Froid tuyau d’alimentation
M. Tuyau couvercle pivotant
1
Align
Alinee
Alignez
Place deck gasket (B) onto base of faucet body (H). Place into sink hole. NOTE: Install with
handle on right side only.
Coloque la junta de cubierta (B) en la base del cuerpo del mezcladora (H). Lugar en el
agujero del fregadero. NOTA: Instale con la manija en el lado derecho solamente.
Placer le joint d’étanchéité de pont (B) sur la base du corps de robinet (H). Lieu dans le trou
de l’évier. REMARQUE : Installez avec poignée sur le côté droit seulement.
2
Page 3
INS10105B - 7/18
2
A
4
3
G
D
C
D

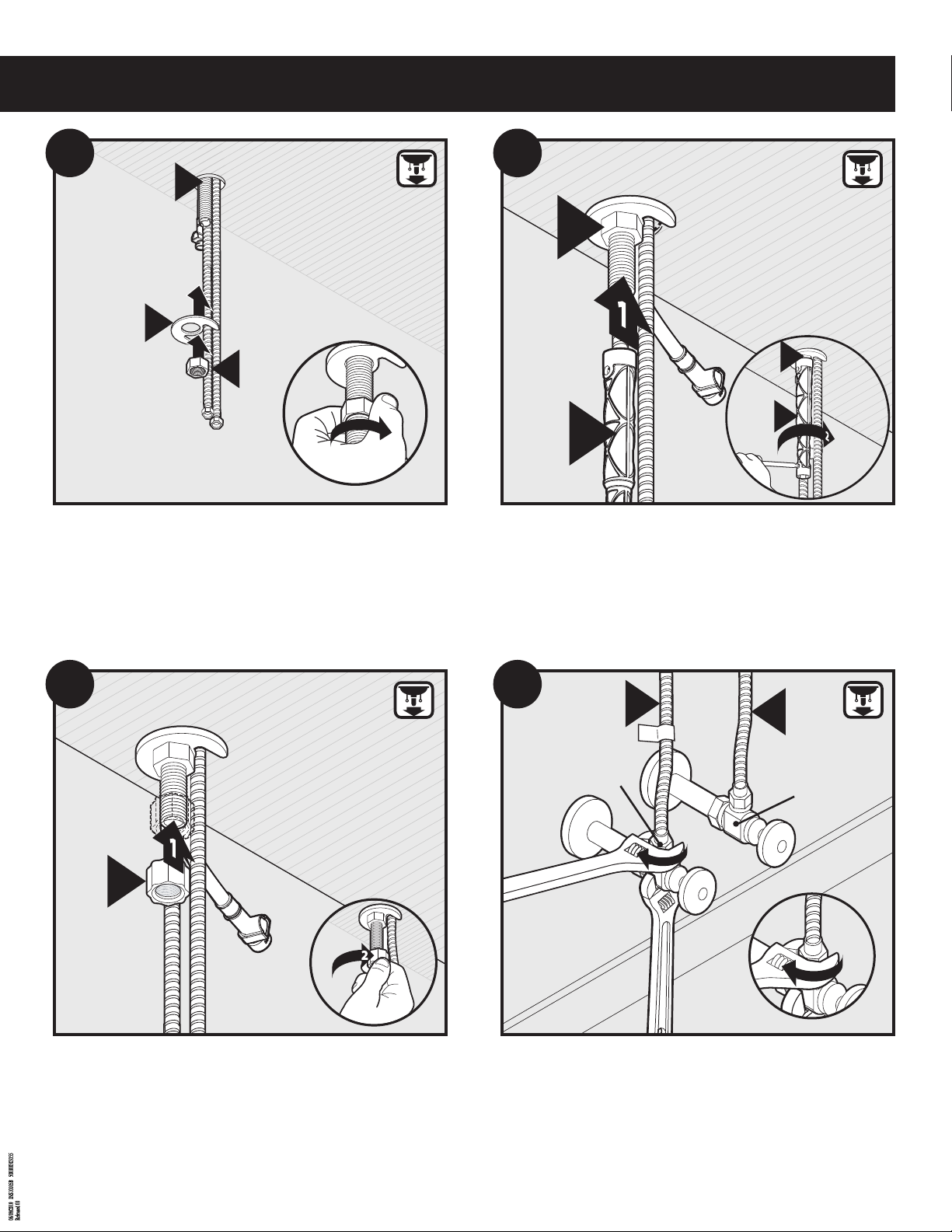

Slide mounting washer (C) up onto faucet body (G) under sink and secure with mounting
nut (D).
Deslice la arandela de montaje (C) hacia arriba sobre el cuerpo del grifo (G) debajo del
fregadero y asegure con la tuerca de montaje (D).
Coulissant la rondelle de xation (C) vers le haut sur le corps du robinet (G) sous l’évier et
xer avec un écrou de montage (D).
D
A
Tighten mounting nut (D) with installation tool (A). Use screwdriver through hole in
installation tool (A) to tighten rmly.
Apretar la tuerca de montaje (D) con herramienta de instalación (A). Utilice un destornillador por el agujero en la herramienta de instalación (A) para apretar rmemente.
Serrer l’écrou de montage (D) avec l’outil d’installation (A). Utilisez un tournevis dans le trou
de l’outil d’installation (A) pour serrer fermement.
5
K
Hot
Caliente
Chaud
Tag
Etiqueta
Étiquette
L
Cold
Frio
Froid
Install hose guide nut (E) nger tight.
Instale la tuerca de la manguera guía (E) y con los dedos.
Installez l’écrou guide-tuyau (E) et serrer à la main.
E
Connect hot (K) and cold (L) supply hoses to water supply valves.
Conecte caliente (K) y frío (L) mangueras de suministro a las válvulas de suministro de agua.
Connectez chaude (K) et froide (L) tuyaux d ‘alimentation aux robinets d’approvisionnement
en eau.
3
Page 4
6
M
9
7
G
I
I

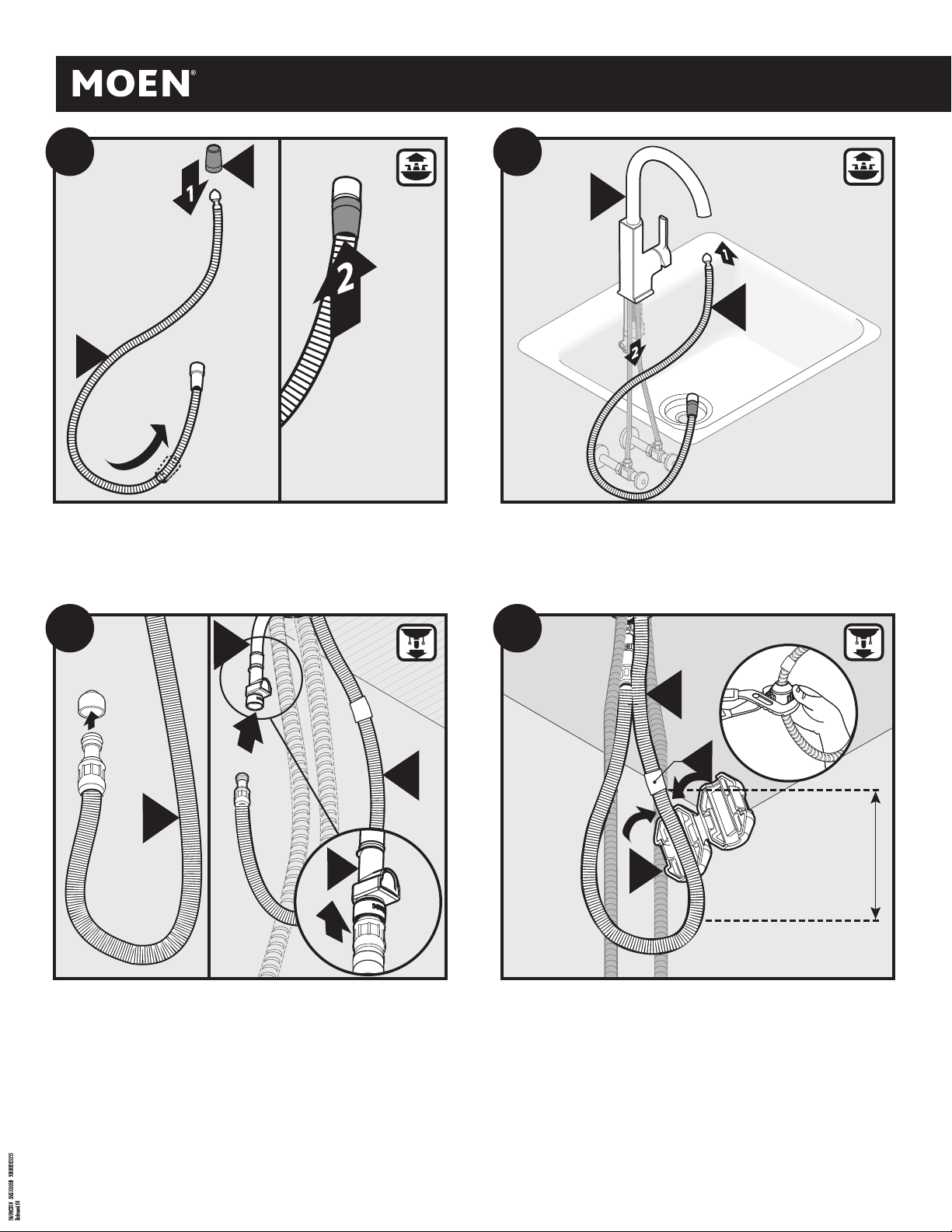

Slide hose swivel cover (M) onto Pulldown Hose (I). Push over swivel until cover snaps in place.
Deslice la manguera giratoria cubierta (M) a la manguera extensible (I). Pulsa sobre giratorio
hasta que la cubierta encaje en su lugar.
Couvercle pivotant lame exible (M) sur le tuyau de raccord du bec rétractable (I). Appuyez sur
pivotement jusqu’à ce que la couverture se mette en place.
8
Discard
J
Descarte
Jeter
1
2
I
J
3
Insert small end of pulldown hose (I) into spout and feed through Faucet Body (G).
Inserte el extremo pequeño de tirar hacia abajo la manguera (I) en el pico y se alimentan a
través del cuerpo de la mezcladora (G).
Insérez le petit bout de tuyau de raccord du bec rétrac table (I) dans le bec et se répercuter sur
le corps du robinet (G).
I
I
1
I
Install zone
Instale la zona
F
Installez la zone
Remove and discard plastic cap from end of Pulldown Hose (I). Insert hose into end of Outlet
Hose (J). Push until a “click” is heard. Tug downward to test engagement.
Retire y descarte la tapa plástica del extremo de la manguera extensible (I). Inserte la
manguera en el extremo del adaptador salida de la manguera (J). Empuje hasta oír un clic.
Tire hacia abajo para vericar que esté enganchada.
Enlever et jeter le capuchon en plastique de l’extrémité du tuyau rétractable (I). Insérer le
tuyau dans l’extrémité de l’adaptateur de tuyau de sortie (J). Pousser jusqu’au déclic. Tirer vers
le bas pour tester l’enclenchement.
IMPORTANT - Locate Hose Weight Locator Mark (I1) on Pulldown Hose (I). Install Hose Weight
(F) just above start of loop curvature in hose on the same side of hose as locator mark. Channel
Locks may be useful to securely clamp Hose Weight (F).
IMPORTANTE - Localice la manguera de peso localizador de marca (I1) en la manguera de
pulldown (I). Instalar la manguera de peso (F) justo por encima de iniciar de curvatura bucle
en la manguera en el mismo lado de la manguera como localizador de marca. Alicates pueden
ser útiles para jar rmemente la manguera peso (F).
IMPORTANT - Localiser le tuyau poids repère de positionnement (I1) sur le tuyau déroulant
(I). Poids installer le tuyau (F) commencent juste au-dessus de la courbure en boucle exible
sur le même côté du tuyau comme repère de positionnement. Une pince peut être utile de bien
xer le tuyau poids (F).
4
Page 5
INS10105B - 7/18
0
0
15
Sec.
30
45
10
11

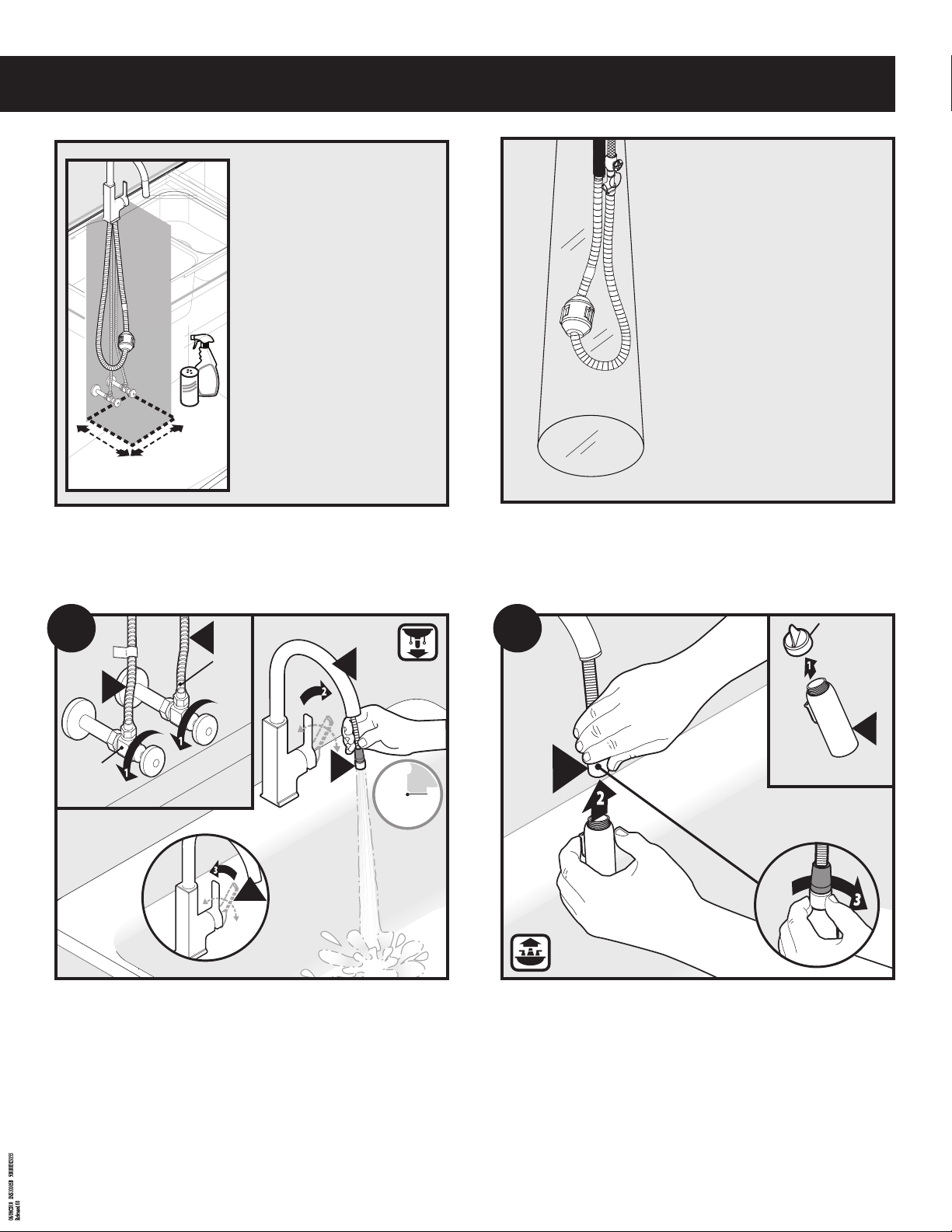

For the best performance of your new pulldown faucet,
Moen recommends the following:
• Maintain 8"x8" clear area for the hose and weight to travel,
free of any moveable items including (bottles, cleaning
supplies, etc.). See Illustration.
• If non-moveable pipes or other xtures are interfering,
consider repositioning the weight higher on the hose.
• Periodically check to be sure no obstructions have entered
this
clear zone.
Para obtener el mayor rendimiento de su nueva
mezcladora retráctil, Moen recomienda lo siguiente:
• Mantenga un espacio de 20 cm x 20 cm para el
movimiento de la manguera y peso, libre de objetos
movibles como botellas, material de limpieza, etc. Vea la
ilustración.
• Si intereren tubos u otros elementos no movibles,
considere la opción de reposicionar el peso más arriba en la
manguera.
• Observe periódicamente para cerciorarse que no hayan
entrado obstrucciones en este espacio libre.
Pour vous permettre d’obtenir le meilleur rendement
de votre nouveau robinet à bec rétractable, Moen fait
la recommandation suivante:
• Garder un espace de 8 x 8 po libre de toute obstruction,
pour permettre au tuyau et au poids de se déplacer
librement sans risquer de heurter d’objets susceptibles
8" (203mm)
8" (203mm)
d’être renversés, y compris des bouteilles, des fournitures
de nettoyage, etc. Voir l'illustration.
• Si des tuyaux non amovibles ou autres se trouvent dans la
trajectoire du tuyau, envisager de repositionner le poids en
le plaçant plus haut sur le tuyau.
• De temps à autre, vérier qu’il n’y a aucun objet obstruant
cette zone.
Flushing/Limpiar/Rincer
To enhance the performance of your pulldow or
pullout wand, Moen oers the 159060 Hose Guide
to isolate the hose from plumbing lines and other
items under the kitchen sink. Call our Product Consultants
at 800-289-6636 or visit www.moen.com to order
part #159060.
Para mejorar el rendimiento de su manguera
extensible o varilla retráctil, Moen ofrece la guía de la
manguera 159060 para aislar la manguera de las líneas
detuberías y otros elementos bajo el fregadero de la
cocina. Llame a nuestros asesores de produc tos en
800-289-6636 o visite www.moen.com para pedir la
pieza #159060.
Pour améliorer le rendement de votre bec rétractable ou
de votre bec de pulvérisation, Moen ore le guide-tuyau
159060 pour isoler le tuyau des conduites de plomberie
et d'autres articles sous l'évier de cuisine. Appeler nos
spécialistes des produits au 1-800-289-6636 ou visiter
www.moen.com pour commander la pièce no 159060.
L
K
Hot
Caliente
Chaud
Cold
Frio
Froid
G
J
G
1. Turn on hot (K) and cold (L) water supply.
2. Hold Pulldown Hose (I) and turn on faucet (G), allow water to run for 15 seconds.
3. Turn o faucet (G).
1. Poner en caliente (K) y frío (L) suministro de agua.
2. Mantenga la manguera extensible (I) y encienda la llave (G), deje correr el agua durante
15 segundos.
3. Cierre el grifo (G).
1. Allumez chaude (K) et d’eau froide (L).
2. Maintenez le tuyau de raccord du bec réctractable (I) et tourner le robinet (G), laisser
l’eau couler pendant 15 secondes.
3. Tourner le robinet (G ).
Discard
Descarte
Jeter
H
I
1. Remove protective cap from Spray Wand (H).
2. Attach Spray Wand (H) to Pulldown Hose (I).
3. Finger tighten.
1. Retire la tapa protectora del tubo aplicador (H).
2. Fije el tubo aplicador (H) a la manguera extensible (I).
3. Apriete con los dedos.
1. Enlever le capuchon protecteur de la pulverizador (H).
2. Fixez pulverizador (H) au tuyau de raccord du bec rétrac table (I).
3. Serrer.
5
Page 6
12
H
I
13

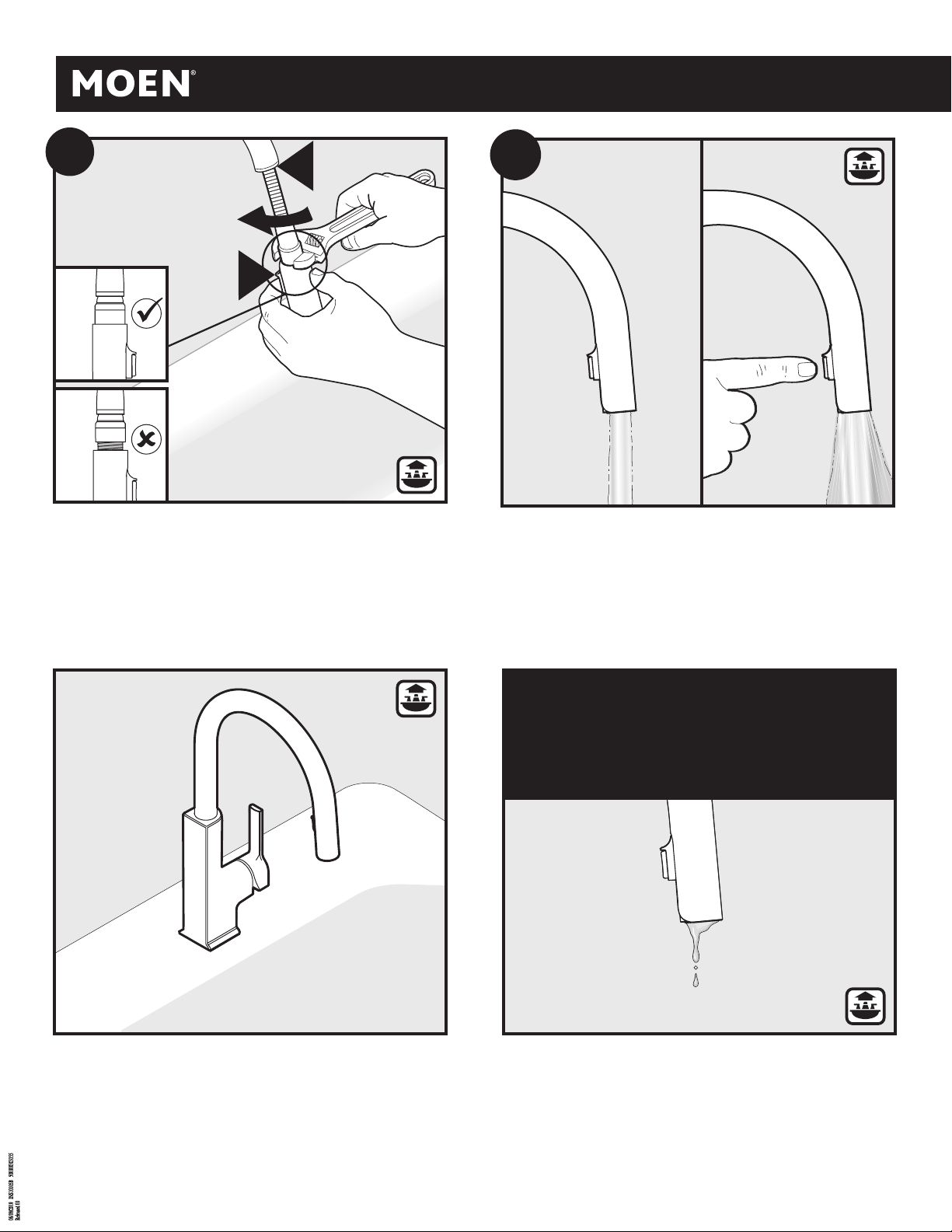

Tighten Pulldown Hose (I), ush with Spray Wand (H). Do not overtighten.
Apriete la manguera extensible (I), incluso con el tubo aplicador (H). No apriete demasiado.
Serrer le tuyau de raccord du bec rétractable (I), même avec la pulverizador (H). Ne serrez
pas trop.
Check operation of spray wand. Turn on faucet, spray wand should be in stream mode. Push
and release button on spray wand. The spray wand should change to spray mode. To switch
back to stream mode, turn handle o and on again.
Compruebe el funcionamiento del pulverizador. Abra el grifo, pulverizador debe estar en modo
de corriente. Presione y suelte el botón del pulverizador. El pulverizador debe cambiar el modo
para rociar. Para volver al modo de ujo, gire la manija y vuelva a encenderlo.
Vérier le fonctionnement du pulvérisateur. Tournez le robinet, pulvérisateur doit être en mode
ux. Appuyez et relâchez le bouton sur le pulvérisateur. Le pulvérisateur doit changer le mode
de pulvériser. Pour revenir au mode ux, tournez la poignée et rallumez-le.
Irregular Flow
Flujo Irregular
Débit réduit
Installation is complete.
La instalación ha nalizado.
L’installation est terminée.
Follow steps A through D to resolve irregular ow.
Siga los pasos A hasta la D para resolver el ujo irregular.
Suivez les étapes A à D pour résoudre débit irrégulier.
6
Page 7
INS10105B - 7/18
A
I
H

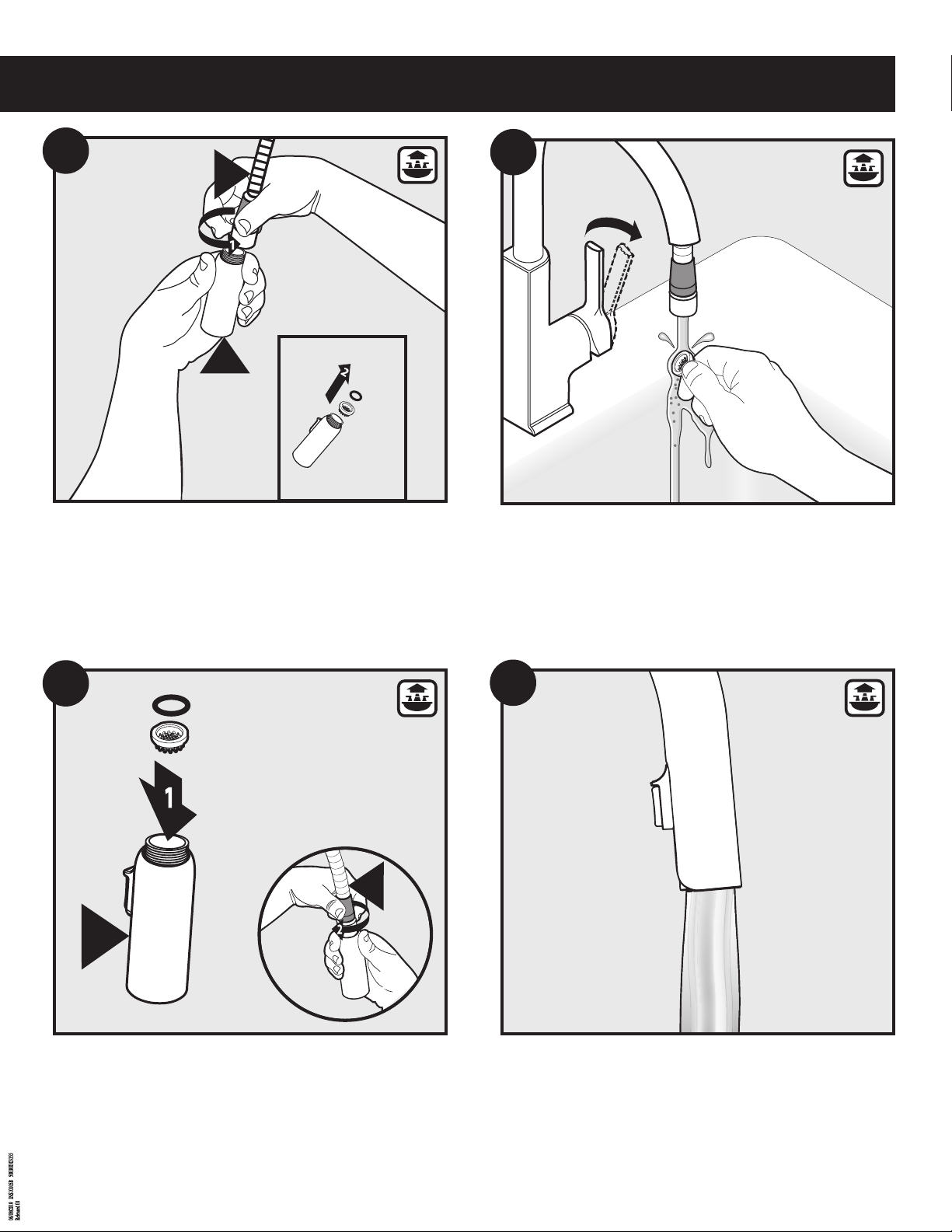

Unscrew Pulldown Hose (I) from Spray Wand (H) and remove screen and o-ring.
Desenrosque la manguera extensible (I) de la varilla rociadora (H) y quitar la pantalla y la
junta tórica.
Dévissez le tuyau de raccord du bec rétractable (I) de la pulverizador (H) et retirer l ‘écran et
le joint torique.
B
Rinse debris from screen.
Enjuague los residuos de pantalla.
Rincez les débris de l’écran.
C
I
H
Reinstall screen and o-ring as shown. Thread Pulldown Hose (I) onto Spray Wand (H) and
tighten as shown in frame 12.
Instale la rejilla y la junta tórica como se muestra. Pase la manguera ex tensible (I) en la
varilla rociadora (H) y apriete como se muestra en cuadro 12.
Remettez le ltre et le joint torique comme illustré. Enlez le tuyau de raccord du bec
rétractable (I) sur la pulverizador (H) et serrer comme indiqué dans l’image 12.
D
Re-check water ow.
Vuelva a revisar el ujo de agua.
Re-vérier le débit de l’eau.
7
Page 8
Moen Limited Lifetime Warranty Moen le otorga Garantía limitada de por vida Garantie à vie limitée de Moen
Moen products have been manufactured under the
highest standards of quality and workmanship. Moen
warrants to the original consumer purchaser for as
long as the original consumer purchaser owns their
home (the “Warranty Period" for homeowners), that
this faucet will be leak- and drip-free during normal
use and all parts and nishes of this faucet will be free
from defects in material and manufacturing workmanship. All other purchasers (including purchasers for
industrial, commercial and business use) are warranted
for a period of 5 years from the original date of purchase (the “Warranty Period" for non-homeowners).
If this faucet should ever develop a leak or drip during the Warranty Period, Moen will FREE OF CHARGE
provide the parts necessary to put the faucet back
in good working condition and will replace FREE OF
CHARGE any part or nish that proves defective in
material and manufac-turing workmanship, under
normal installation, use and service. Replacement parts
may be obtained by calling 1-800-289-6636 (Canada
1-800-465-6130), or by writing to the address shown.
Proof of purchase (original sales receipt) from the
original consumer purchaser must accompany all warranty claims. Defects or damage caused by the use of
other than genuine Moen parts is not covered by this
warranty. This warranty is applicable only to faucets
purchased after December, 1995 and shall be eective
from the date of purchase as shown on purchaser’s
receipt.
This warranty is extensive in that it covers replacement
of all defective parts and nishes. However, damage
due to installation error, product abuse, product
misuse, or use of cleaners containing abrasives, alcohol
or other organic solvents, whether performed by a
contractor, service company, or yourself, are excluded
from this warranty. Moen will not be responsible for
labor charges and/or damage incurred in installation,
repair or replacement, nor for any indirect, incidental
or consequential damages, losses, injury or costs of
any nature relating to this faucet. Except as provided
by law, this warranty is in lieu of and excludes all
other warranties, conditions and guarantees, whether
expressed or implied, statutory or otherwise, including
without restriction those of merchantability or of
tness for use.
Some states, provinces and nations do not allow the
exclusion or limitation of incidental or consequential
damages, so the above limitations or exclusions may
not apply to you. This warranty gives you specic legal
rights and you may also have other rights which vary
from state to state, province to province, nation to
nation. Moen will advise you of the procedure to follow in making warranty claims. Simply write to Moen
Incorporated using the address below. Explain the
defect and include proof of purchase and your name,
address, area code and telephone number.
Los productos Moen son fabricados bajo las más
estrictas normas de calidad y mano de obra. Moen le
garantiza al comprador original que durante el tiempo
que la tenga su casa (el “periodo de garantía", para los
propietarios), esta llave no tendrá ni goteras ni fugas
durante el uso normal, y que todas las piezas y acabados
estarán libres de defectos en material y mano de obra.
Asimismo, a todos nuestros otros consumidores (industriales, comerciales y empresariales), les otorgamos 5
años de garantía a partir de la fecha original de compra
(el “periodo de garantía" para usos no domésticos).
Si en esta llave mezcladora se llegara a producir alguna
fuga o gotera durante el periodo de garantía, Moen le
proporcionará SIN COSTO ALGUNO las piezas necesarias
para que vuelva a funcionar en perfectas condiciones y
reemplazará también SIN COSTO para usted, cualquier
pieza o acabado que pudiera tener algún defecto en la
fabricación o mano de obra, bajo condiciones normales
de instalación, uso y servicio. Las piezas de repuesto se
pueden obtener llamando en la República Mexicana
al 01-800-718-4345 o si escribe en la dirección que
aparece aquí. Para que el comprador original pueda
hacer efectiva la garantía, cualquier reclamación deberá
ir acompañada por el comprobante de compra (nota de
venta original). La garantía no cubre los defectos o daños
causados por el uso de otras partes que no sean piezas
originales Moen. Esta garantía es aplicable sólo para
las llaves compradas después de diciembre de 1995, y
entrará en vigencia a partir de la fecha que aparece en la
nota de compra.
Esta garantía es amplia en el sentido que cubre el reemplazo de todas las partes y acabados defectuosos. Sin
embargo, se excluyen de esta garantía los daños causados por un error de instalación, abuso del producto, mal
uso del mismo, o uso de limpiadores que contengan
abrasivos, alcohol u otros solventes orgánicos, ya sea
por parte del contratista, compañía de servicio o usted
mismo. Moen no se hace tampoco responsable por los
gastos de mano de obra ni por los daños incurridos en
la instalación, reparación o sustitución, ni por ningún
daño indirecto, directo o consecuente, ni por pérdidas,
lesiones o costos de alguna otra índole relacionados con
esta llave. A menos que lo estipule la ley, esta garantía
reemplaza y excluye cualquier otra garantía y condiciones, ya sea expresas o implícitas, establecidas por la ley
o de otra manera, incluyendo sin restricción aquellas en
que el producto se encuentra en condiciones aptas para
la venta o se adecúa al uso especíco para el cual fue
adquirido.
Algunos estados, provincias y naciones no permiten la
exclusión o limitación de los daños incidentales o consecuentes, de modo que las limitaciones o exclusiones
mencionadas pueden no ser aplicables a usted. Esta
garantía le otorga derechos legales especícos y usted
puede también tener otros derechos que cambian de un
estado a otro o de una provincia o nación a otra. Moen lo
asesorará en el procedimiento a seguir para hacer válida
esta garantía. Sencillamente escriba a Moen Incorporated utilizando la dirección que aparece a continuación.
Explique el tipo de defecto e incluya comprobantes de
compra, su nombre, dirección, código de área y número
de teléfono.
Les produits Moen sont fabriqués selon les normes
les plus élevées de qualité et de main-d’œuvre. Moen
garantit à l’acheteur original, tant qu’il sera propriétaire
de la maison (la «période de garantie» des propriétaires),
que ce robinet sera libre de toute fuite pendant son
usage normal et qu’aucune pièce et qu’aucun ni de
ce robinet ne présenteront de défaut de matériel et de
main-d’œuvre en usine. Tous les autres achats (y compris
les achats à des ns industrielles, commerciales et
d’aaires) sont garantis pendant cinq (5) ans à compter
de la date d’achat originale (période de garantie commerciale).
Si ce robinet fuit ou dégoutte durant la période de
garantie, Moen s’engage à fournir GRATUITEMENT les
pièces de rechange requises pour remettre le robinet
en état de fonctionnement ainsi qu’à remplacer GRATUITEMENT toute pièce ou tout ni dont le matériel, la
fabrication ou la main-d’œuvre, lors de l’installation, de
l’usage et du service habituels, s’avèrent défectueux.
On peut obtenir les pièces de rechange en composant
le 1-800-465-6130 ou en écrivant à l’adresse indiquée
ci-dessous. Le reçu de vente original de l’acheteur initial
du robinet doit accompagner toute réclamation. Les
défauts ou les dommages causés par l’utilisation de
pièces non fournies par Moen ne sont pas couverts par
cette garantie. Cette garantie s’applique uniquement
aux robinets achetés après décembre 1995 et entre en
vigueur à compter de la date d’achat indiquée sur le
reçu de caisse du client.
Cette garantie s’étend aussi au remplacement de
toute pièce ou de tout ni défectueux. Cependant,
sont exclus de cette garantie, les dommages causés
par une erreur d’installation, un abus du produit, une
mauvaise utilisation du produit, l’utilisation de produits
de nettoyage contenant des agents abrasifs, de l’alcool
ou des solvants organiques, qu’ils soient utilisés par un
entrepreneur, une entreprise de service ou le consommateur. Moen décline toute responsabilité quant aux
frais de main-d’œuvre et aux dommages causés durant
l’installation, la réparation ou le remplacement, et aux
dommages, pertes, blessures ou coûts, indirects ou
consécutifs, connexes à ce robinet. Sauf lorsque la loi
le stipule, cette garantie remplace et exclut toutes les
autres garanties et conditions, qu’elles soient indiquées
expressément ou non, obligatoires ou autres, y compris,
sans restriction, celles qui visent la commercialisation ou
l’aptitude d’utilisation.
Certains pays, états ou provinces ne permettent aucune
exclusion, ni limitation suite aux dommages indirects ou
consécutifs. Les limitations ou les exclusions précitées
ne s’appliqueraient pas dans ces cas. Cette garantie accorde des droits juridiques et il est possible que d’autres
droits soient applicables selon l’état, la province ou le
pays. Moen avisera le consommateur de la procédure à
suivre pour soumettre une réclamation. Il sut d’écrire
à Moen inc. à l’adresse indiquée ci-dessous, pour expliquer le défaut, d’inclure une preuve d’achat, d’inscrire
son nom, son adresse ainsi que son indicatif régional et
son numéro de téléphone.
Moen Incorporated
25300 Al Moen Drive
North Olmsted, Ohio 44070-8022
U.S.A.
INS10105B - 7/18
©2018 Moen Incorporated
Moen de Mexico, S.A. de C.V.
Carretera Saltillo-Monterrey KM 14.7
Ramos Arizpe, Coahuila
Mexico 25900
Moen Inc.
2816 Bristol Circle
Oakville, Ontario L6H 5S7
Canada
Loading...
