Page 1
™
ALIGN
25300 Al Moen Drive • North Olmsted, OH 44070-8022
International Customer Service: 1-440-962-2263
Moen Incorporated
Customer Service USA: 1-800-882-0116
Align is a trademark of
Moen Incorporated
www.moen.com
©2018
INS10742-5/18
Installation Instructions for 18 in. and 24 in. Towel Bars,
and Pivoting Paper Holder
Tools Required: Phillips screwdriver, drill, 1/4” drill bit,
hammer, level, tape
Hardware Kit Contents: 4 anchors, 1 hex wrench
Note: Directions below are for installation into drywall. If
installing product into a stud, use the wood screws only.
1) Position the mounting template on the wall in the
desired location.
2) Using a level, align the template and tape it to the wall.
3) Drill two 1/4” holes at each mounting post location that
corresponds to your product. (We recommend using
the horizontal holes for drywall installation).
4) Remove the template from the wall.
5) Lightly tap anchors until ush with the wall.
6) Remove mounting posts from the product assemblies by
loosening each setscrew.
7 One at a time, place each mounting post over anchors
(notch facing downward) and insert screws through
post into anchors.
8) Tighten screws.
Towel Bars
9) Assemble the towel bar and posts.
10) While assembled, position each end post with
setscrews facing down and place over both mounting
posts. Tighten the setscrew at the bottom of each post.
Pivoting Paper Holder
9) Place each assembly over the mounting posts with
setscrews facing down. Pivoting post with bar should
be on the left side. Tighten both setscrews.
Note: The mounting posts feature slotted holes which allow for
spacing adjustment after installing the product.
Instrucciones de instalación para los toalleros de 18 in. (46 cm) y 24 in. (61
cm), y portapapel pivotant
Herramientas necesarias: Destornillador Phillips, taladro, broca de 1/4”, martillo,
nivel y cinta
Contenido del juego de los aditamentos: 4 anclas con ador, 1 llave macho
hexagonal
Nota: Las instrucciones a continuación son para instalaciones en paneles de
yeso. Si instala el producto en una viga, solo use tornillos para madera.
1) Coloque la plantilla en la pared del lugar deseado.
2) Con la ayuda de un nivel, alinee la plantilla y la engancha con la cinta
a la pared.
3) Haga dos agujeros de 1/4” en cada lugar del soporte a montar que
corresponda con su producto. (Le recomendamos usar los agujeros
horizontales para la instalación en los paneles de yeso.)
4) Saque la plantilla de la pared.
5) Martillee las anclas hasta que estén bien insertadas en la pared.
6) Saque los soportes a montar del ensamblaje del producto al aojar el
juego de tornillos.
7) Coloque las anclas sobre el soporte una a una (con la dentadura hacia el
interior) e inserte los tornillos a través del poste a las anclas.
8) Apriete los tornillos.
Aros para toallas
9) Ensamble el toallero y los soportes.
10) Una vez ensamblado, coloque el extremo de cada soporte con los
tornillos hacia el interior y coloque encima de los dos soportes. Apriete
los tornillos en el extremo de cada uno de los soportes.
Portapapel pivotante
9) Coloque cada ensamblaje sobre los soportes con el juego de tornillos
hacia el interior. El poste pivotante y la barra deben estar en el lado
izquierdo. Apriete los dos juegos de tornillos.
Nota: Los soportes a montar tienen ranuras que le facilitan el espacio para hacer
ajustes después de instalar el producto.
Directives d’installation pour les porte-serviettes de 18 po et 24 po, et e
distributeur de papier hygiénique pivotant
Outils requis : Tournevis à tête étoilée, perceuse, mèche de 1/4 po, marteau, ruban et
niveau
Contenu de la trousse de quincaillerie : 4 dispositifs d’ancrage à bascule,
1 clé hex
Note : Les directives ci-dessous concernent l’installation dans une cloison sèche.
Pour une installation sur un montant, utiliser les vis à bois seulement.
1) Placer le gabarit de montage à la position voulue sur le mur.
2) À l’aide d’un niveau, aligner le gabarit et le xer au mur avec du ruban.
3) Percer deux trous de 1/4 po à l’emplacement de chaque tige de montage
correspondant à votre produit. (Nous recommandons d’utiliser les trous
horizontaux pour une installation sur cloison sèche.)
4) Enlever le gabarit du mur.
5) Frapper légèrement sur les dispositifs d’ancrage jusqu’à ce qu’ils soient
de niveau avec le mur.
6) Enlever les tiges de montage de l’assemblage du produit en
dévissant chaque vis d’arrêt.
7) Une à la fois, placer chaque tige de montage sur les dispositifs
d’ancrage en orientant l’encoche vers le bas et insérer les vis dans la
tige et dans les dispositifs d’ancrage.
8) Serrer les vis.
Porte-serviettes
9) Assembler le porte-serviettes et les tiges.
10) Lorsque le tout est assemblé, positionner chaque tige d’extrémité, les vis
d’arrêt orientées vers le bas, et placer au-dessus des deux tiges de montage.
Serrer la vis d’arrêt au bas de chaque tige.
Distributeur de papier hygiénique pivotant
9) Placer chaque assemblage au-dessus des tiges de montage, les vis d’arrêt
orientées vers le bas.
La tige pivotante, avec la barre, doit être placée à gauche. Serrer les deux
vis d’arrêt.
Note : Les tiges de montage comportent des fentes qui permettront d’ajuster le produit
après son installation.

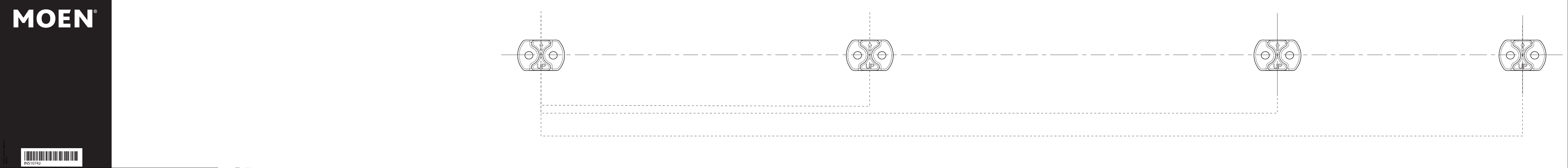

Position bracket and drill holes as indicated
Placer le support et percer les trous comme indiqué
Ubique los soportes y perfore los oricios como se indica
Paper Holder 8.03˝ (20.4 cm)
Distributeur de papier hygiénique
Portarrollos
Position bracket and drill holes as indicated
Placer le support et percer les trous comme indiqué
Ubique los soportes y perfore los oricios como se indica
Level Line
18˝ (45.72 cm) Towel Bar
Porte-serviettes
Toallero – barral
24˝ (60.96 cm) Towel Bar
Porte-serviettes
Toallero – barral
