For Installation Help, Missing or
Replacement Parts
(USA)
1-800-BUY-MOEN (1-800-289-6636)
WWW.MOEN.COM
(Canada)
1-800-465-6130
www.moen.ca
POR FAVOR, CONTÁCTESE PRIMERO CON MOEN
Para obtener ayuda de instalación, piezas
faltantes o de recambio
(Costa Este)
011 52 (800) 718-4345
WWW.MOEN.COM.MX
VEUILLEZ D’ABORD CONTACTER MOEN
En cas de problèmes avec l’installation, ou pour obtenir toute pièce
manquante ou de rechange
1-800-465-6130
WWW.MOEN.CA

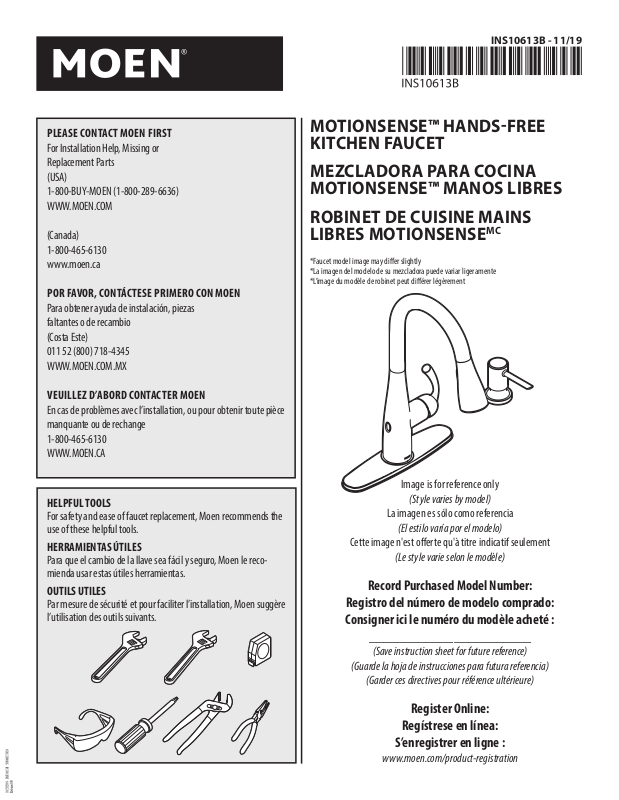

MOTIONSENSE™ HANDSFREE
KITCHEN FAUCET
MEZCLADORA PARA COCINA
MOTIONSENSE™ MANOS LIBRES
ROBINET DE CUISINE MAINS
LIBRES MOTIONSENSE
*Faucet model image may dier slightly
*La imagen del modelo de su mezcladora puede variar ligeramente
*L’image du modèle de robinet peut diérer légèrement
MC
HELPFUL TOOLS
For safety and ease of faucet replacement, Moen recommends the
use of these helpful tools.
HERRAMIENTAS ÚTILES
Para que el cambio de la llave sea fácil y seguro, Moen le recomienda usar estas útiles herramientas.
OUTILS UTILES
Par mesure de sécurité et pour faciliter l’installation, Moen suggère
l’utilisation des outils suivants.
Image is for reference only
(Style varies by model)
La imagen es sólo como referencia
(El estilo varía por el modelo)
Cette image n'est oerte qu'à titre indicatif seulement
(Le style varie selon le modèle)
Record Purchased Model Number:
Registro del número de modelo comprado:
Consigner ici le numéro du modèle acheté :
_______________________
(Save instruction sheet for future reference)
(Guarde la hoja de instrucciones para futura referencia)
(Garder ces directives pour référence ultérieure)
Register Online:
Regístrese en línea:
S’enregistrer en ligne :
www.moen.com/product-registration
Page 2
V
A
E
C
D
F
B
x3
x2
N
P
Q
R
S
T
O
x6
W*
* Use only non-rechargeable
alkaline batteries.
* Para lograr el mejor desempeño,
use baterías alcalinas no
recargables.
* Pour un meilleur rendement,
utiliser des piles alcalines non
rechargeables.
X
Y **
G
H
∆
I
∆
K
∆ Not included with all models
∆ No incluido con todos los modelos
∆ Inclus avec certains modèles seulement
** Optional A/C Adapter with Power Splitter 169031
(sold separately). The outlet for the AC power
adapter will require continuous power.
** Adaptador C/A optativo con divisor de potencia
U
∆
L
∆
J
∆
M
Optional Wall Mount Service Kit – 177566 (Sold Separately)
Kit de servicio optativo para montaje en la pared 177566
Trousse de rechange de montage mural optionnel n
Includes:
Incluye: Manguera & ménsula para manguera, ménsula y tornillos de montaje en la pared
Includes:
Hose & Hose Bracket, Wall Mounting Bracket & Screws, and Standard Hose Guide Nut
y tuerca estándar de guía de la manguera
Comprend : Tuyau et support de tuyau, support et vis pour le montage mural, et écrou
de guide-tuyau standard
2
AA
(en venta por separado)
(vendue séparément)
169031 (en venta por separado).El tomacorriente
para el adaptador de corriente CA necesitará
corriente continua.
** Adaptateur c.a. optionnel avec coupleur
169031 (vendu séparément). La prise d'un
adaptateur c.a. doit être une prise d'alimentation
électrique continue.
x2
Z
o
177566
Page 3
INS10613B - 11/19
Au-dessus de l'évier
Sous l'évier
Icon Legend/Leyenda de Iconos/
CAUTION PRIOR TO OLD FAUCET REMOVAL:
Ensure available clearance for control box installation. See page 5 for
mounting options.
CAUTION — TIPS FOR REMOVAL OF OLD FAUCET:
Always turn water supply OFF before removing existing faucet or disassembling the valve. Open faucet handle to relieve water pressure and
ensure that complete water shut-o has been accomplished.
PRECAUCIÓN — ANTES DE RETIRAR LA VIEJA MEZCLADORA:
Asegúrese de que haya suciente lugar libre para la instalación de la caja de
control. Consulte las opciones de montaje en la página 5 .
PRECAUCIÓN — CONSEJOS PARA CAMBIAR LA LLAVE MEZCLADORA:
Siempre CIERRE la toma de agua antes de quitar la llave existente o desmontar la válvula. Abra la llave para liberar la presión, y asegúrese de que
esté bien cerrada el agua.
MISE EN GARDE - Avant d'enlever le robinet actuel :
S'assurer de la présence d'espace nécessaire à l'installation du boîtier de
contrôle. Voir la page 5 pour connaître les options de montage.
ATTENTION SUGGESTIONS POUR ENLEVER L’ANCIEN ROBINET :
Toujours couper l’alimentation en eau avant d’enlever ou de démonter le
robinet. Ouvrir le robinet pour libérer la pression d’eau et pour s’assurer que
l’alimentation en eau a bien été coupée.

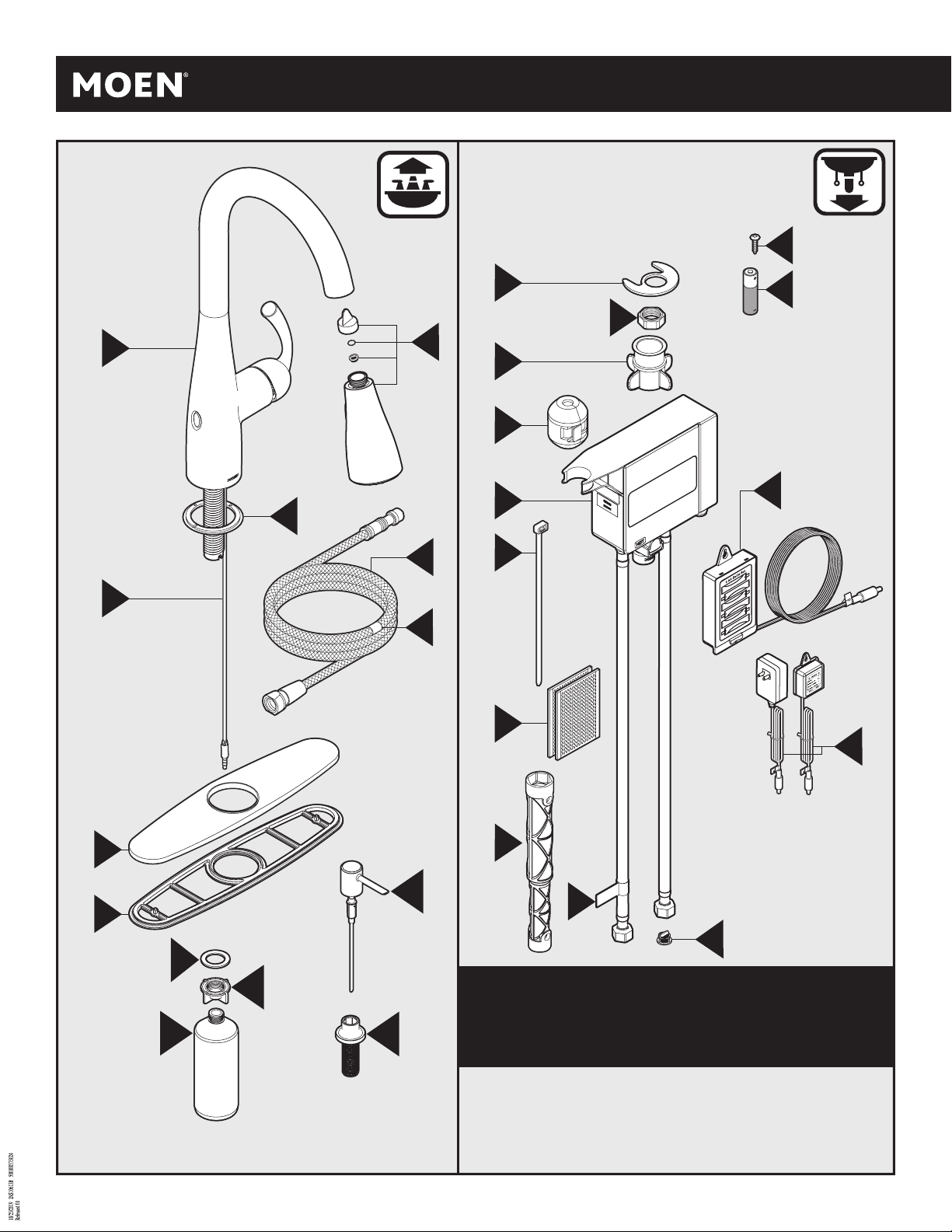

Parts List
A. Faucet body
B. Spray wand
C. Single hole deck gasket
D. Pulldown hose
E. Data cable
F. Hose weight locator mark
G. Deck plate
H. Deck plate gasket
I. ∆ Gasket
J. ∆ Nut
K. ∆ Soap bottle
L. ∆ Soap pump
M. ∆ Base
N. Mounting washer
O. Mounting nut
P. Hose guide nut
Lista de piezas
A. Cuerpo de la mezcladora
B. Varilla rociadora
C. Empaque de cubierta de un solo
agujero
D. Manguera extensible
E. Cable de datos
F. Marca de ubicación del peso de la
manguera
G. Placa de cubierta
H. Empaque de la placa de cubierta
I. ∆ Empacadura
J. ∆ Tuerca
K. ∆ Botella de jabón
L. ∆ Bomba de jabón
M. ∆ Base
N. Arandela de montaje
O. Tuerca de montaje
P. Tuerca de guía de la manguera
Q. Peso de la manguera
Q. Hose weight
R. Control box & electronic box
S. Zip ties
T. Hook & loop fastener
U. Installation tool
V. Mounting screw
W.* Batteries*
X. Battery holder
Y.** A/C adapter with Power Splitter
Z. Filter screen (X2, comes pre-
installed in hose end)
AA. Label
∆ Not included with all models
* Use only non-rechargeable
alkaline batteries.
** Sold separately
R. Caja de control & caja de electrónica
S. Abrazaderas plásticas
T. Sistema de gancho y cierre Hook &
loop
U. Herramienta de instalación
V. Tornillo de montaje
W.* Baterías
X. Soporte para batería
Y.** Adaptador CA con divisor de
potencia
Z. Filter screen (X2, comes pre-
installed in hose end)
AA. Label
∆ No incluido con todos los modelos
* Para lograr el mejor
desempeño, use baterías
alcalinas no recargables.
** En venta por separado
Légende des icônes
Above sink
Encima del lavabo
Below sink
Debajo del fregadero
Liste des pièces
A. Corps du robinet
B. Bec de pulvérisation
C. Joint d’étanchéité de plaque de
comptoir pour installation sur
ouverture unique
D. Tuyau de bec rétractable
E. Câble de données
F. Marque de l’indicateur du poids du
tuyau
G. Plaque de comptoir
H. Joint d’étanchéité de la plaque de
comptoir
I. ∆ Joint d'étanchéité
J. ∆ Écrou
K. ∆ Bouteille de savon
L. ∆ Pompe à savon
M. Base
N. Joint d’étanchéité dela plaque de
comptoir
O. Écrou de montage
P. Écrou de guide-tuyau
3
3
Q. Poids du tuyau
R. Boîtier de contrôle et boîtier
électronique
S. Attaches autobloquantes
T. Dispositif de xation auto-
agrippant
U. Outil d’installation
V. Vis de montage
W.* Piles
X. Bloc-piles
Y.** Adaptateur c.a. avec coupleur
Z. Filter screen (X2, comes pre-
installed in hose end)
AA. Label
∆ Inclus avec certains modèles
seulement.
* Pour un meilleur rendement,
utiliser des piles alcalines
non rechargeables.
** Vendu séparément
Page 4

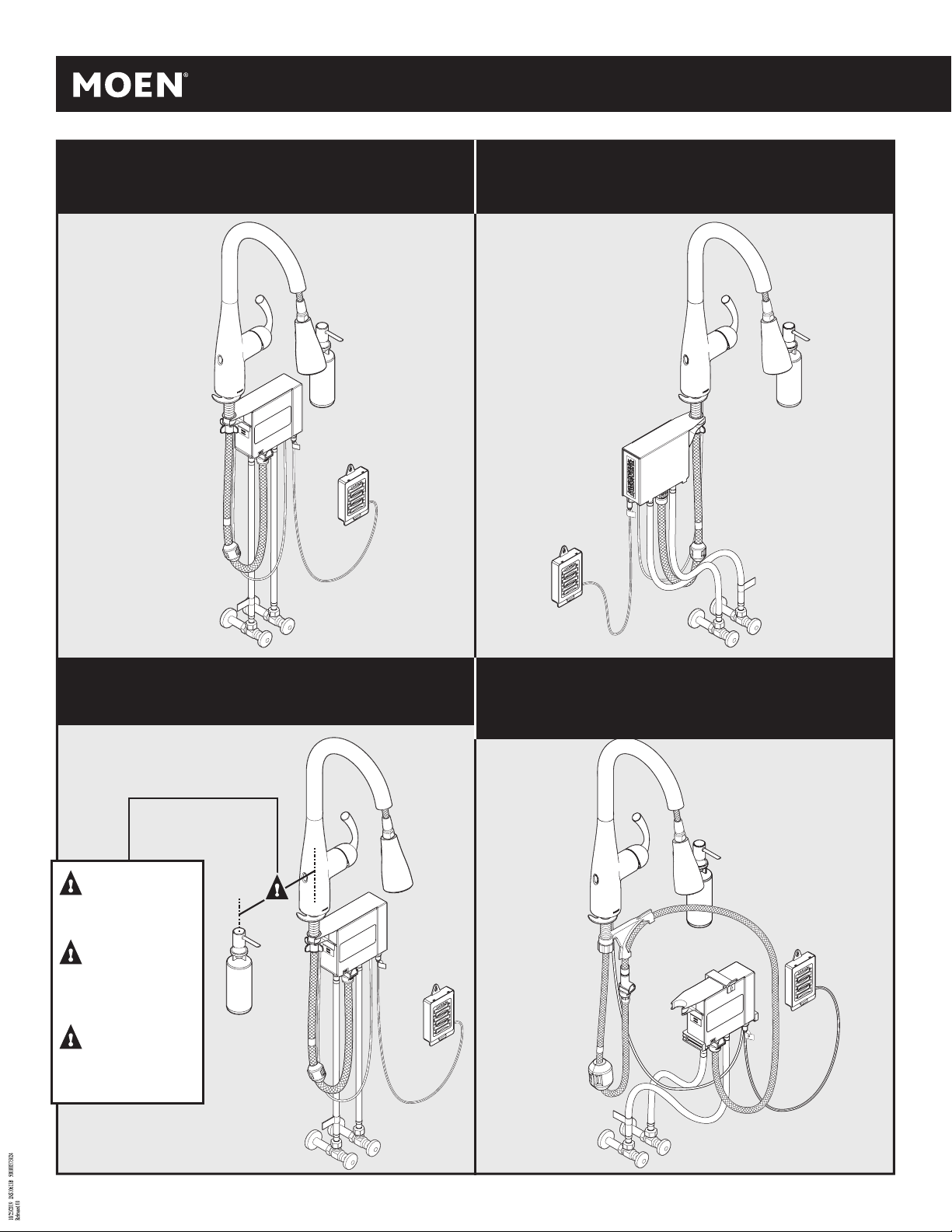

Recommended conguration
Conguración recomendada
Montage recommandé
Optional Control Box on left conguration
Caja de control optativa en conguración izquierda
Boîtier de contrôle optionnel pour montage à gauche
Optional Soap Dispenser on left conguration
Dosicador de jabón optativo en conguración izquierda
Distributeur de savon optionnel pour montage à gauche
Note: minimum 8" of
clearance between faucet
and soap dispenser for optimal
sensor operation
Nota: debe haber un
espacio mínimo de 8"
(20.32 cm) entre la mezcladora y
el dosicador de jabón para una
operación óptima del sensor
Remarque : Prévoir un
écart minimum de 8 po
entre le robinet et le distributeur
de savon pour maximiser le
rendement du détecteur.
Optional Control Box wall mounting – Order Kit 177566
Montaje de pared para caja de control optativa – pida el kit 177566
Boîtier de contrôle pour montage mural optionnel –
commander la trousse no 177566
4
4
Page 5
INS10613B - 11/19

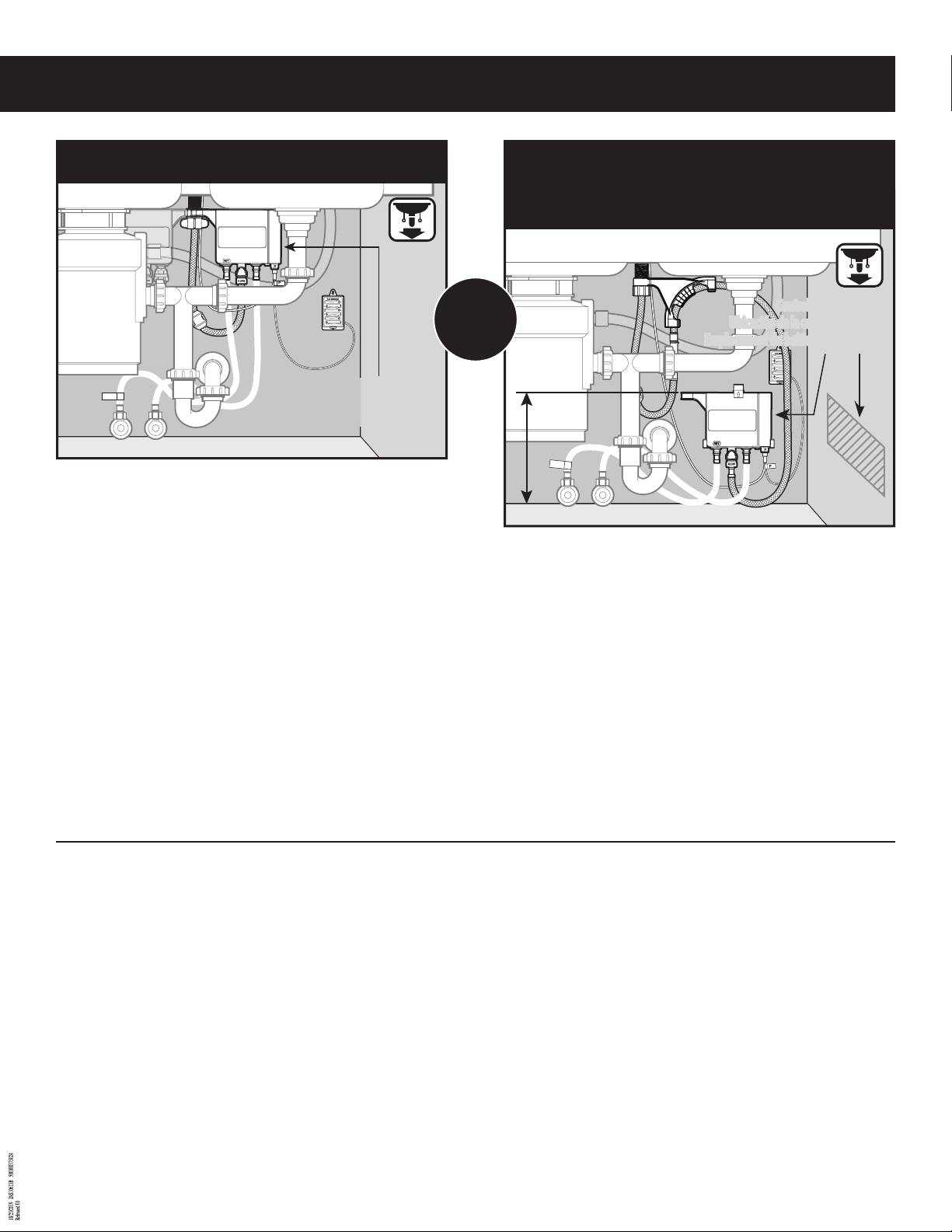

Recommended Mounting
Montaje recomendado
Montage recommandé
Control box (S) location
Ubicación de la caja de control (S)
Emplacement du boîtier de contrôle (S)
Before installing the faucet check that the control box will t under the sink in
the areas indicated above.
Should you experience any clearance issues trying to mount the control box to the mounting
shank, you will need to contact Moen Consumer Support at 1-800-BUY-MOEN or go to
www.moen.com to purchase the optional Wall Mount Ser vice Kit (177566).
Antes de instalar la mezcladora verique que la caja de control cabrá debajo del
fregadero en las zonas indicadas más arriba.
Si tiene problemas con el espacio libre al tratar de montar la caja de control en el tubo roscado
de montaje, póngase en contacto con Soporte al Cliente Moen al 1-800-BUY-MOEN o vaya a
www.moen.com y pida el Kit de Servicio para Montaje en Pared optati-vo (177566).
Avant d'installer le robinet, vérier qu'il y a susamment d'espace sous l'évier,
dans les endroits indiqués ci-dessus, pour installer le boîtier de contrôle.
Si l’installation du boîtier de contrôle à la tige de montage présente des problèmes d’espacement,
veuillez contacter l’équipe de soutien aux clients au 1-800-465-6130 ou visiter le site
www.moen.com pour acheter la trousse de rechange de montage de mural optionnel (177566).
Optional Wall Mounting Requires Service Kit 177566
Available at Moen.com or call 1-800-BUY-MOEN
Para el montaje optativo en la pared necesitará el kit de servicio 177566
Disponible en Moen.com.MX o llame al 011 52 (800) 718-4345
Le montage mural optionnel exige une trousse de rechange no 177566. Oert en ligne à
l'adresse Moen.ca ou par commande téléphonique en composant le 1-800-465-6130
Control box (S) location
or
o
ou
Emplacement du boîtier de contrôle (S)
Emplacement du boîtier de contrôle (S)
Control box (S) location
Ubicación de la caja de control (S)
Ubicación de la caja de control (S)
12" min.
(305mm)

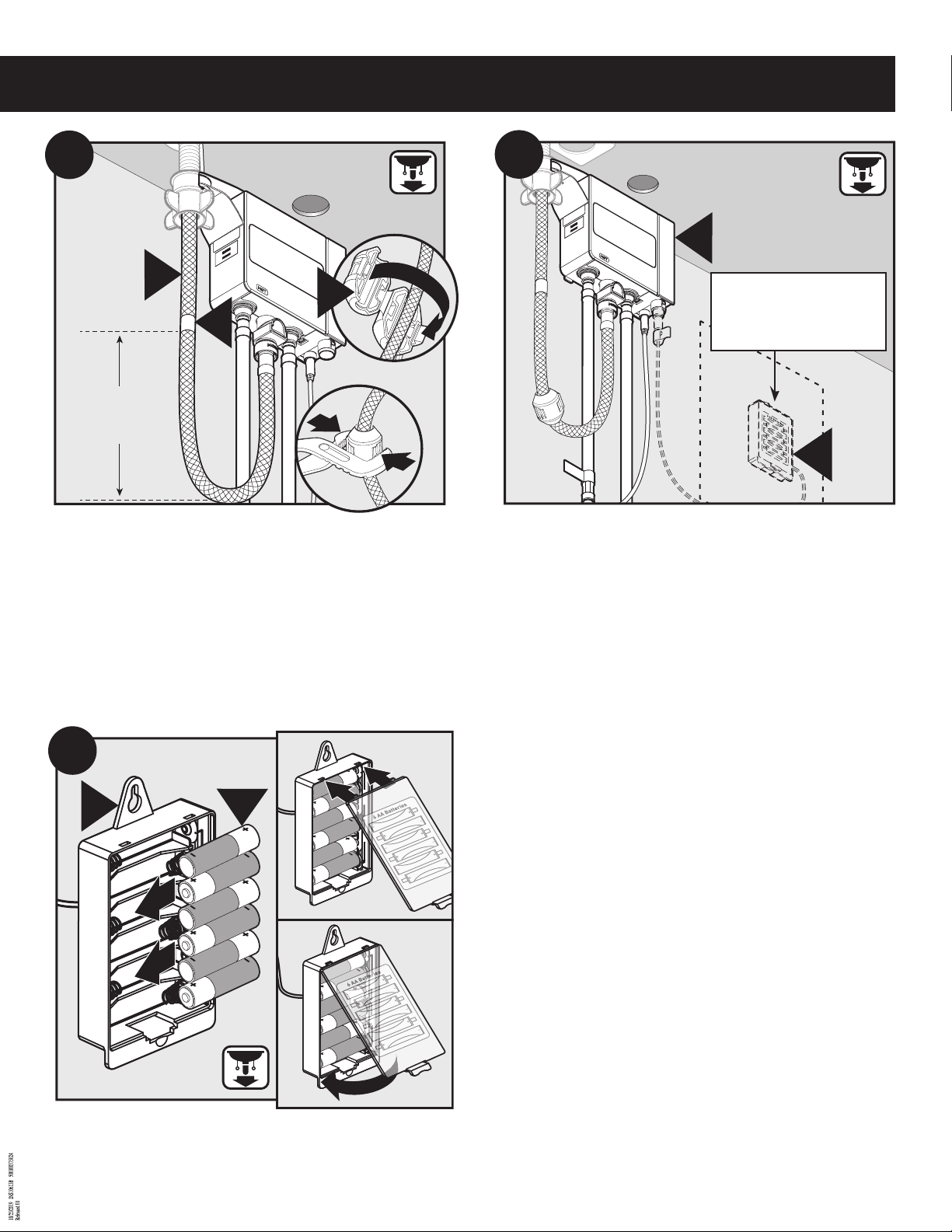

For easier serviceability, mount control box minimum 12" (305mm) above oor.
Select the desired location for control box (S). Verify supply hoses and data cable, will reach
connections on control box. If using AC power adapter (not provided) ensure that control box is
within 5' (1524mm) from outlet.
Para mayor facilidad de servicio, monte la caja de control a un mínimo de 12"
(305 mm) por encima del piso.
Seleccione la ubicación deseada para la caja de control (S). Verique que las mangueras de
suministro y el cable de datos llegarán a las conexiones en la caja de control. Si usa un adaptador de corriente CA (no provisto) asegúrese de que la caja de control esté dentro de los 5' (1524
mm) del tomacorriente.
Pour faciliter les réparations, installer le boîtier de contrôle au moins 30,5 cm (12
po) au-dessus du sol.
Choisir l’emplacement désiré pour le boîtier de contrôle (S). Vérier que les tuyaux
d’alimentation et le câble de données se rendront au boîtier de contrôle. Si un adaptateur c.a.
(non fourni) est utilisé, s’assurer que le boîtier de contrôle est à moins de 1 m 52 cm (5 pi) de
la sortie.
5
Page 6

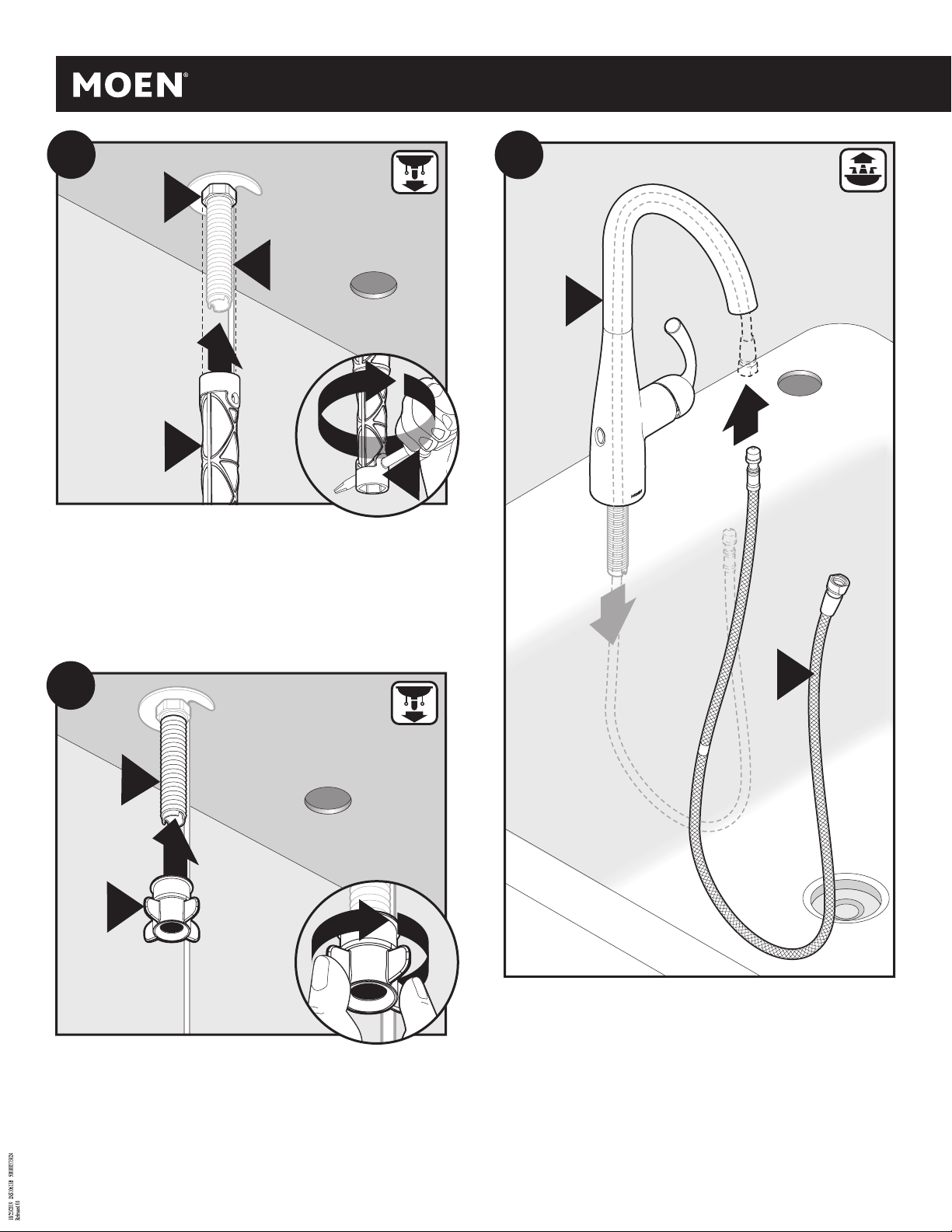

1A
or
Single Hole Application / Aplicación de un solo
agujero / Installation sur ouverture unique
A
1B
1
2
Three Hole Application / Aplicación de
tres agujeros / Installation sur trois ouvertures
H
G
A
C
E
C
Align
Alinee
Alignez

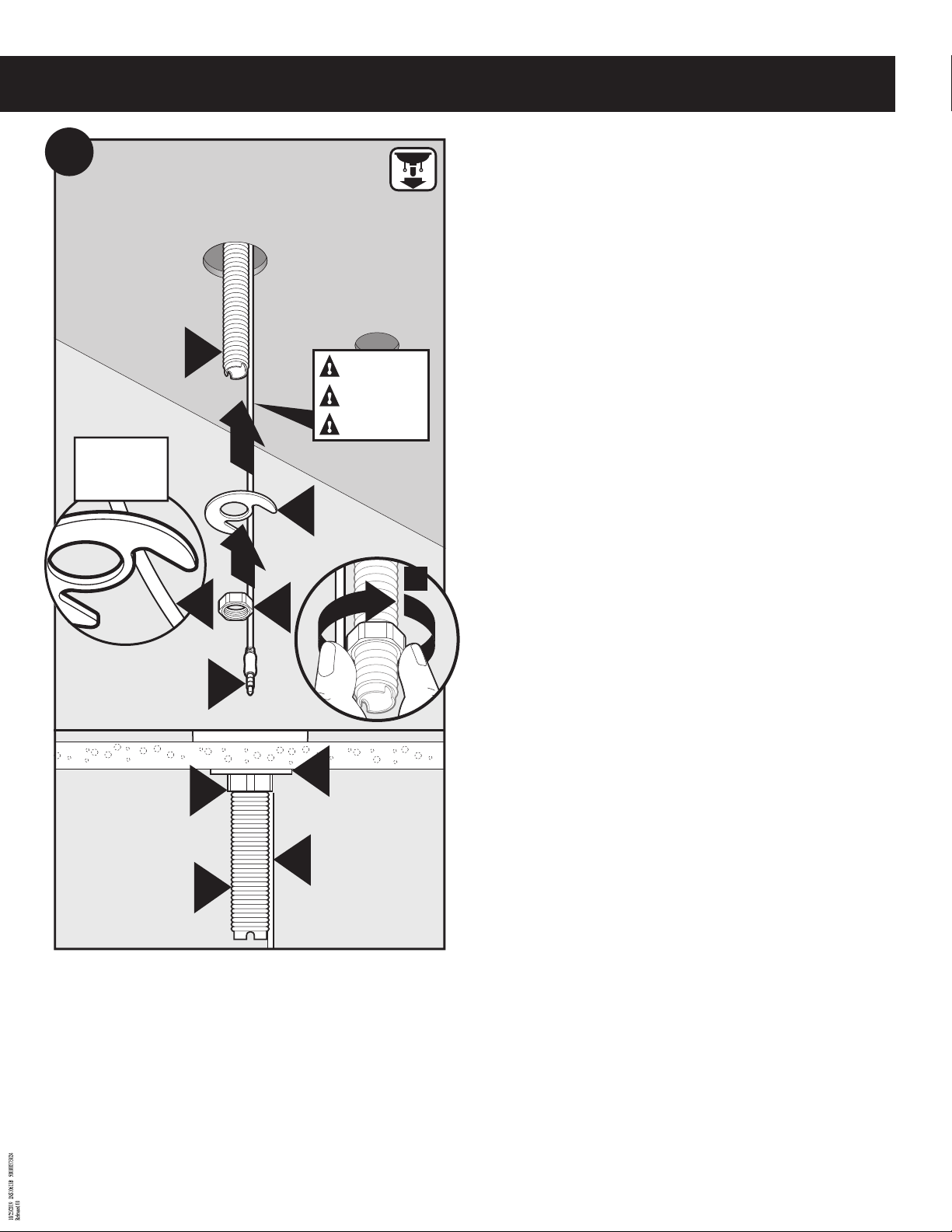

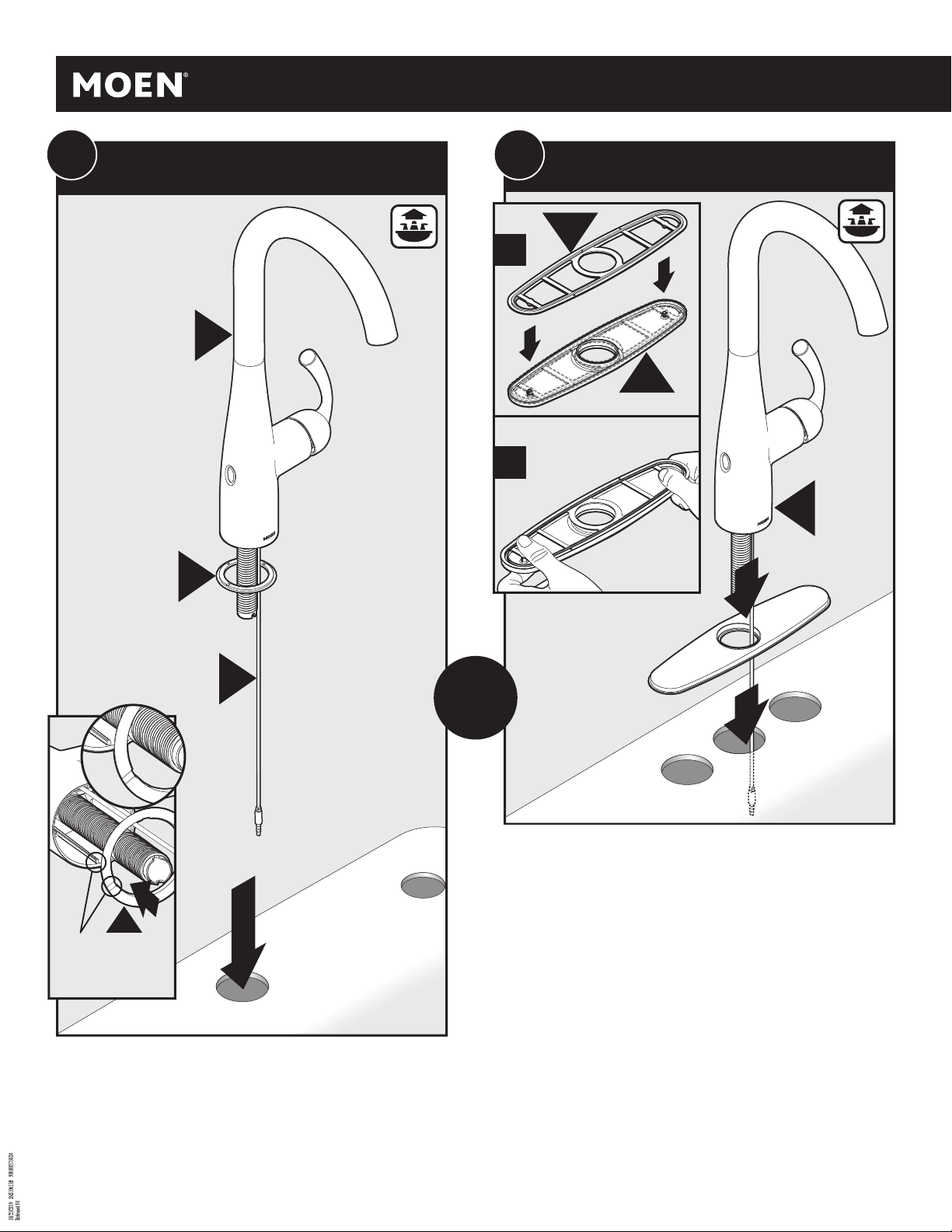

Install faucet body (A)–including data cable (E), and single hole deck gasket (C)–in hole on
sink. Note: Installs with handle on right side only.
Instale el cuerpo de la mezcladora (A)–inclusive el cable de datos (E) y el empaque de cubierta
de un solo agujero (C)–en el agujero en el fregadero. Nota: Se instala con el monomando en
el lado derecho solamente.
Installer le corps du robinet (A), y compris le câble de données (E) et le joint d’étanchéité de
plate-forme (C) à une ouverture, dans l’ouverture de l’évier. Remarque : S’installe
uniquement avec la poignée à droite.
4
o
ou
For 3 Hole Applications:
1. Place deck plate gasket (H) onto deck plate (G).
2. Firmly snap deck plate gasket onto deck plate.
3. Place deck plate on mounting surface.
4. Install faucet body (A)–including data cable (E)–in hole on sink. Note: Installs with
handle on right side only.
Para aplicaciones de 3 agujeros:
1. Coloque el empaque de la placa de cubierta (H) sobre la placa de cubierta (G).
2. Presione con rmeza el empaque de la placa de cubierta sobre la placa de cubierta.
3. Coloque la placa de cubierta sobre la supercie de montaje.
4. Instale el cuerpo de la mezcladora (A)–inclusive el cable de datos (E)– en el agujero en
el fregadero. Nota: Se instala con el monomando en el lado derecho solamente.
Pour installation sur plaque à 3 ouvertures :
1. Placer le joint d’étanchéité de la plaque de comptoir (H) sur la plaque de comptoir (G).
2. Bien enclencher le joint d’étanchéité de la plaque de comptoir sur la plaque de
comptoir.
3. Placer la plaque de comptoir sur la surface de montage.
4. Installer le corps du robinet (A), y compris le câble de données (E), dans l’ouverture de
l’évier. Remarque : S’installe uniquement avec la poignée à droite.
6
3
Page 7
INS10613B - 11/19
2
IMPORTANT
IMPORTANTE
IMPORTANT
A
O
E
E
1
2
DO NOT PULL
ON DATA CABLE
NO TIRE DEL
CABLE DE DATOS
NE PAS TIRER SUR LE
CÂBLE DE DONNÉES
N
3
O
N
E
A
Slide mounting washer (N) up onto faucet body (A) under sink and secure with mounting nut (O). Use care
to make sure data cable (E) is not pinched.
Deslice la arandela de montaje (N) hacia arriba hasta el cuerpo de la mezcladora (A) por debajo del
fregadero y asegúrelas con la tuerca de montaje (O). Tenga cuidado de vericar que el cable de datos (E)
no quede apretado.
Sous l’évier, faire glisser la rondelle de montage (N), jusqu’au corps du robinet (A) et xer le tout à l’aide de
l’écrou de montage (O). S’assurer que le câble de données (E) n’est pas coincé.
7
Page 8
U
2
3
O
1
1
2
4
A
1
U
Tighten mounting nut (O) with installation tool (U). Use screwdriver through hole in installation tool (U) to tighten rmly.
Apriete la tuerca de montaje (O) con la herramienta de instalación (U). Use un destornillador a
través del oricio en la herramienta de instalación (U) para apretar rmemente.
Serrer l’écrou de montage (O) avec l’outil d’installation (U). Utiliser un tournevis dans le trou de
l’outil d’installation (U) pour bien serrer.
5
A
1
2
A
P
Thread hose guide nut (P) to faucet body (A) mounting shank.
Enrosque la tuerca guía de la manguera (P) en el tubo roscado de montaje del cuerpo de la
mezcladora (A).
Visser l'écrou du guide-tuyau (P) sur la tige de montage du corps du robinet (A).
D
Insert small end of pulldown hose (D) into spout and feed through faucet body (A).
Inserte el extremo pequeño de la manguera extensible (D) en el surtidor y aliméntela a través
del cuerpo de la mezcladora (A).
Insérer la petite extrémité du tuyau du bec rétractable (D) dans le bec et la faire glisser dans le
corps du robinet (A).
8
Page 9
6
2
D
R
7
3
1
INS10613B - 11/19
1
A
B
A
D
D
3
2
B
B
B

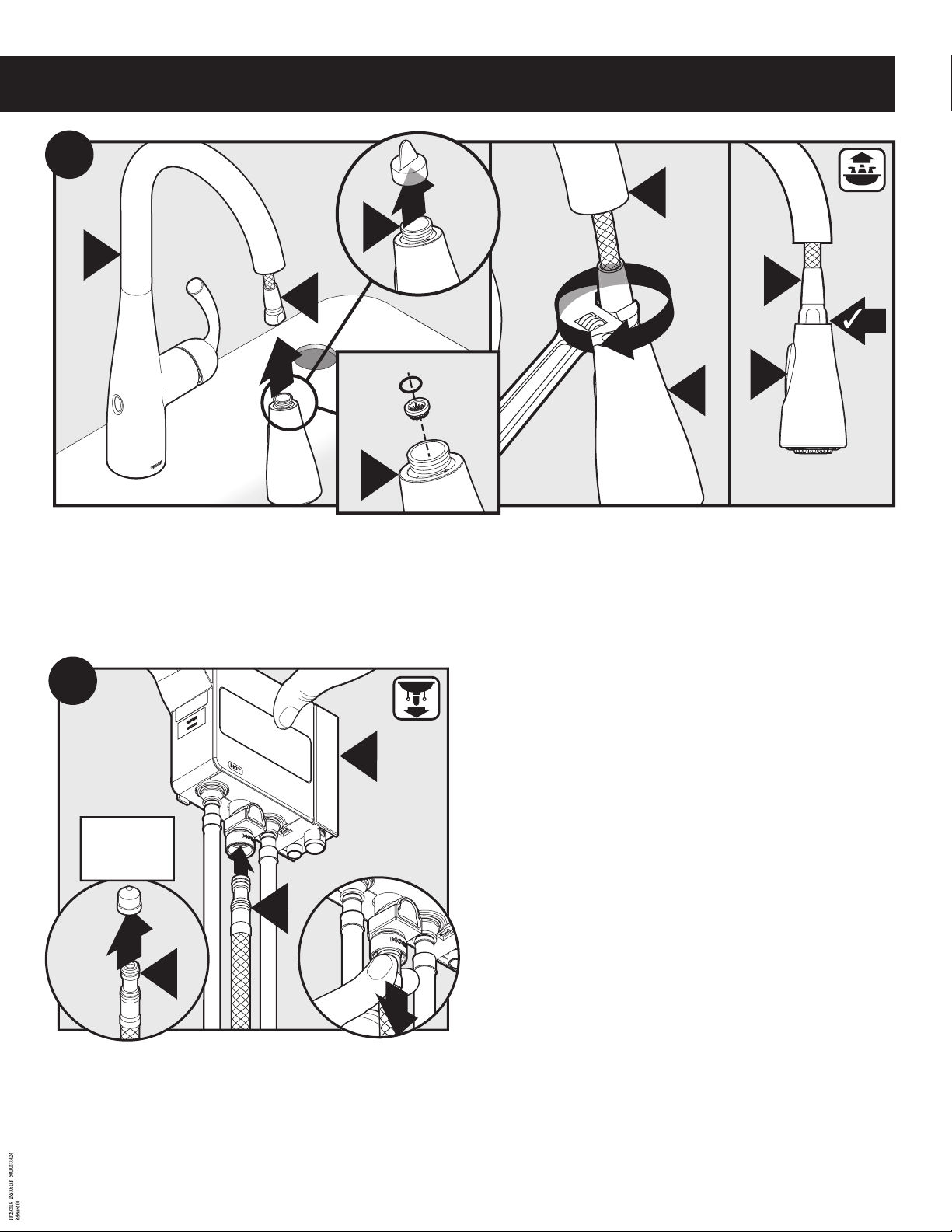

Remove and discard protective cap from spray wand (B) (make sure o-ring and screen are in place). Install spray wand (B) to upper connection of pulldown hose (D). Tighten hose nut until ush with spray
wand. DO NOT overtighten.
Retire y deseche la tapa protectora de la varilla rociadora (B) (asegúrese de que el anillo de caucho y el ltro estén en su lugar). Instale la varilla rociadora (B) en la conexión superior de la manguera
extensible (D). Apriete la tuerca de la manguera hasta que quede a ras de la varilla rociadora. NO apriete de más.
Retirer et jeter le capuchon protecteur du bec de pulvérisation (B) (s’assurer que le joint torique et le tamis sont en place). Installer le bec de pulvérisation (B) sur le raccord supérieur du tuyau de bec
rétractable (D). Serrer l'écrou de tuyau jusqu’à égalité avec le bec de pulvérisation. NE PAS trop serrer.
IMPORTANT
IMPORTANTE
IMPORTANT
1. Remove and discard protective cap from pulldown hose (D).
2. Insert pulldown hose (D) into quick connect on the bottom of control box (R). Push in
as far as possible until a “click” is heard.
3. Tug downward on pulldown hose (D) to test engagement.
1. Retire y deseche la tapa protectora de la manguera extensible (D).
2. Inserte la manguera extensible (D) en la conexión rápida en la parte inferior de la caja
de control (R). Empuje todo lo posible hasta oír un clic.
3. Tire la manguera extensible (D) hacia abajo para probar si está enganchada.
1. Retirer et jeter le capuchon protecteur du tuyau du bec rétractable (D).
2. Insérer le tuyau de bec rétractable (D) dans le raccord rapide, au bas du boîtier de
contrôle (R). Pousser aussi loin que possible, jusqu'à ce que vous entendiez un « clic ».
3. Tirer le tuyau de bec rétractable (D) vers le bas pour tester l’enclenchement.
D
9
Page 10
E
R
8
E
P
R
P
R
IMPORTANT FIRMLY PUSH
IMPORTANTE - EMPUJE CON FIRMEZA
IMPORTANT : POUSSER FERMEMENT
9A
Recommended/Recomendado/Recommandé
P
R

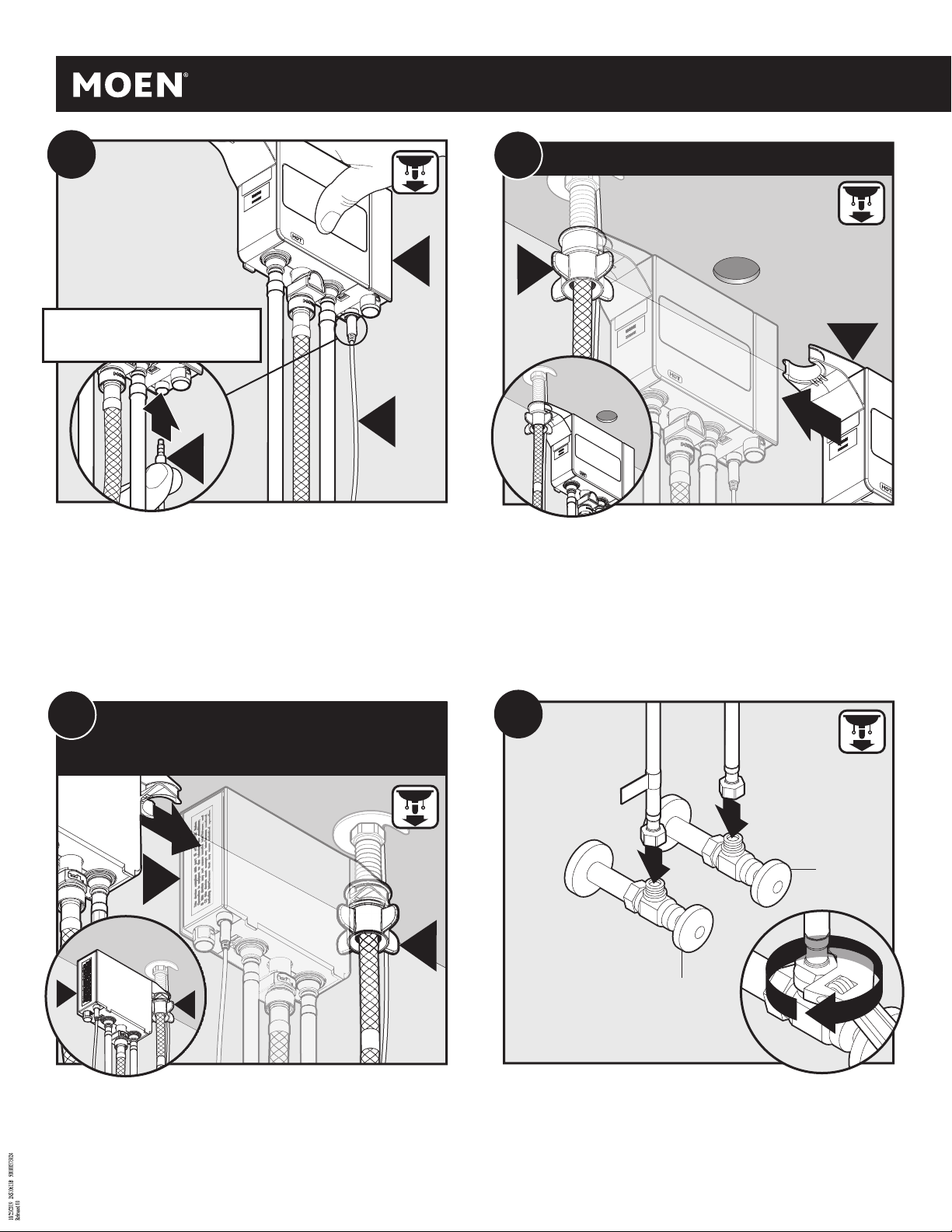

Insert data cable (E) to data port on bottom of control box (R). Ensure cable is pushed all the
way into the control box.
Inserte el cable de datos (E) en el puerto de datos en la parte inferior de la caja de control (R).
Asegúrese de empujar el cable bien adentro de la caja de control.
Insérer le câble de données (E) dans le port de données sur la partie inférieure du boîtier de
contrôle (R). S’assurer que le câble est complètement poussé dans le boîtier de contrôle.
9B
Optional Left Position
Posición izquierda optativa
Position à gauche optionnelle
Attach control box (R) onto hose guide nut (P) until it snaps into place. This is the recommended orientation for most installations.
Presione la caja de control (R) a la tuerca guía de la manguera (P) hasta que calce en su lugar.
Esta es la orientación recomendada para la mayoría de las instalaciones.
Fixer le boîtier de contrôle (R) sur l'écrou du guide -tuyau (P) jusqu'à ce qu'il s'enclenche bien
en place. Il s'agit de l'orientation recommandée pour la plupart des installations.
10
1
1
Cold
Frio
Froid
Control box (R) may also be attached from the left hand side as shown for optional mounting.
La caja de control (R) puede sujetarse también desde la izquierda como se muestra para un
montaje optativo.
Le boîtier de contrôle (R) peut aussi être xé du côté gauche, comme illustré, pour un montage
optionnel.
Hot
Caliente
Chaud
Connect hot and cold hoses to supply valves.
Conecte las mangueras de agua fría y caliente a las válvulas de alimentación.
Raccorder les tuyaux d’eau chaude et d’eau froide aux robinets d’alimentation.
10
2
Page 11
INS10613B - 11/19
X
11
D
Q
F
Install Zone
Zona de instalación
Zone d’installation
Locate hose weight locator mark (F) on pulldown hose (D). Install hose weight (Q) just above
start of loop curvature in hose on the same side of hose as locator mark (F). Pliers can be used
for installation assistance.
Localice la marca de ubicación del peso de la manguera (F) en la manguera extensible (D).
Instale el peso de la manguera (Q) justo arriba del comienzo de la curva del lazo de la
manguera y del mismo lado de la manguera que la marca de ubicación (F). Se puede usar
pinzas para ayudar en la instalación.
Trouver la marque de l’indicateur du poids du tuyau (F) sur le tuyau de bec rétractable (D).
Installer le poids du tuyau (Q) juste au-dessus d’où commence la courbure de la boucle du
tuyau, du même côté que la marque de l’indicateur sur le tuyau (F). Des pinces peuvent être
utilisées pour faciliter l’installation.
2
1
2
12
R
Battery holder location
Ubicación del soporte
para pilas
Emplacement du porte-piles
Select location for battery holder (X). Before installation, verify that the battery holder wire
will reach connection on bottom of control box (R).
Seleccione la ubicación del soporte para pilas (X). Antes de la instalación, verique que el cable
del soporte para pilas llegue a la conexión en la parte inferior de la caja de control (R).
Choisir l’emplacement du porte-piles (X). Avant l’installation, s’assurer que le l du porte-piles
atteindra le raccord au bas du boîtier de contrôle (R).
13
X
1
1
W
2
2
Remove cover from battery holder (X) and install six AA batteries (W) in the same orientation as
shown on cover. Use only non-rechargeable alkaline batteries. Reinstall battery holder cover.
Retire la tapa del soporte para pilas (X) e instale seis pilas AA (W) con la misma orientación que
se muestra en la tapa. Use solamente pilas alcalinas no recargables. Vuelva a instalar la
tapa del soporte para pilas.
Retirer le couvercle du porte-piles (X) et installer 6 piles AA (W) dans le sens indiqué sur le
couvercle. Utiliser uniquement des piles alcalines non rechargeables. Remettre le
3
couvercle du porte-piles.
11
Page 12
14
3
2
Mounting Option 1 / Opción de montaje 1 / Option de montage 1
T
T
4
T
5
Mounting Option 2/
Opción de montaje 2/
Option de montage 2
OR/
O/
OU
V
1
1
X
X

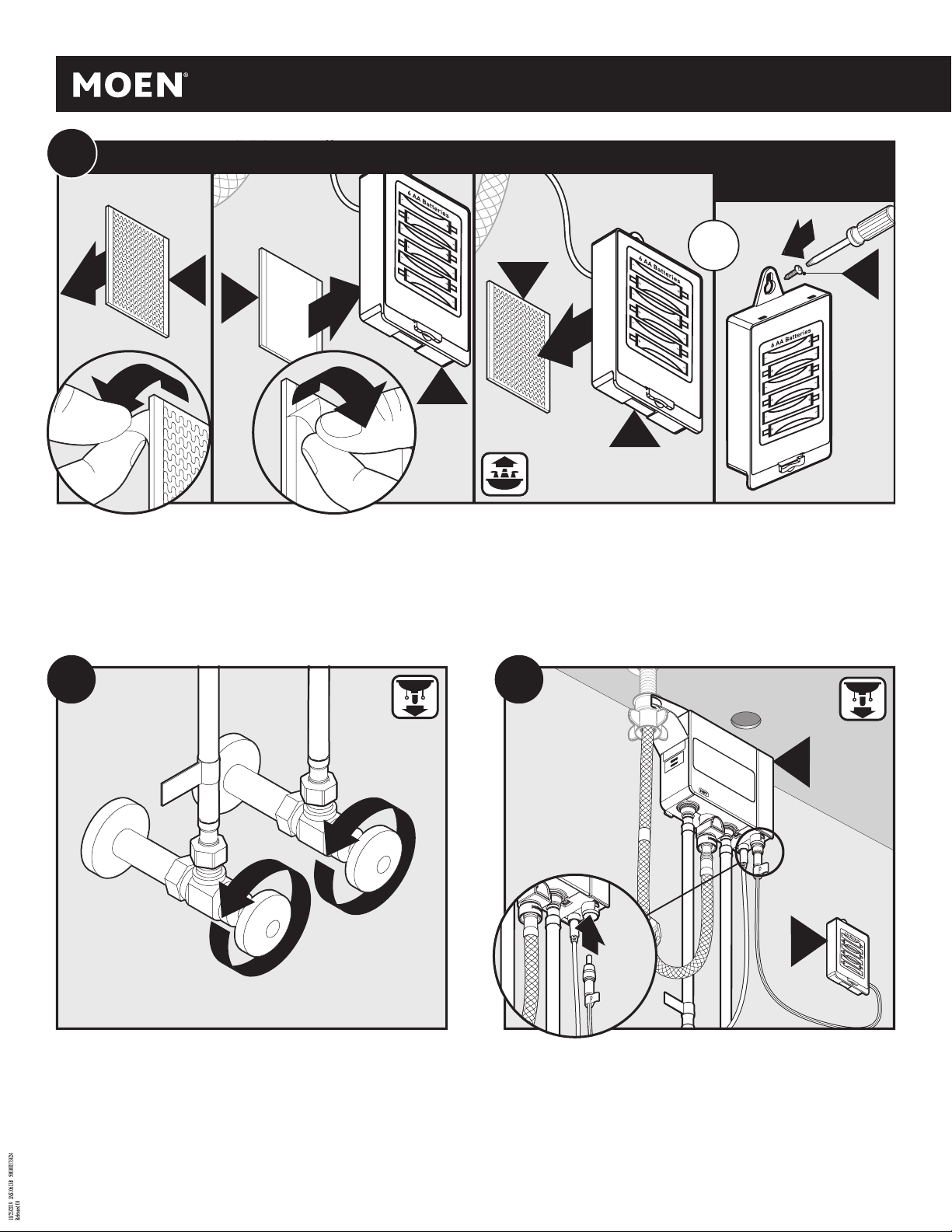

Attach battery holder (X) to wall with hook & loop fastener (T). First, attach one side of hook and loop fastener to wall. Then attach other piece to back of batter y holder. Option: Attach battery
holder to wall with screw (V) provided.
Sujete el soporte para pilas (X) a la pared con un sistema de gancho y cierre de tipo hook & loop (T). Primero sujete una cara del sistema hook & loop a la pared. Luego adose la otra pieza a la parte
de atrás del soporte para pilas. Opción: Sujete el soporte para pilas a la pared con los tornillos (V) provistos.
Fixer le porte-piles (X) au mur avec un dispositif de xation auto-agrippant (T). Apposer d’abord un côté du dispositif de xation auto-agrippant sur le mur. Puis, apposer l’autre partie à l’arrière du
porte-piles. Option : Fixer le porte-piles au mur avec la vis (V) fournie.
15
16
R
Turn on water supply.
Abra el suministro de agua.
Ouvrir l’alimentation en eau.
X
Insert battery holder (X) cable into control box (R) power port. Ensure cable is pushed all the
way into the control box.
Inserte el cable del soporte para pilas (X) en el puerto de suministro eléctrico de la caja de
control (R). Asegúrese de empujar el cable bien adentro de la caja de control.
Insérer le câble du porte-piles (X) dans le port d’alimentation du boîtier de contrôle (R).
S’assurer que le câble est complètement poussé dans le boîtier de contrôle.
12
Page 13
INS10613B - 11/19
17
See included Quick Start Guide (QSG0002)
for start-up process.
Consulte la Guía de encendido rápido
(QSG00002) incluida para ver el proceso de
puesta en marcha.
Voir le Guide de démarrage rapide
(QSG00002) pour le processus de
démarrage.
18
D

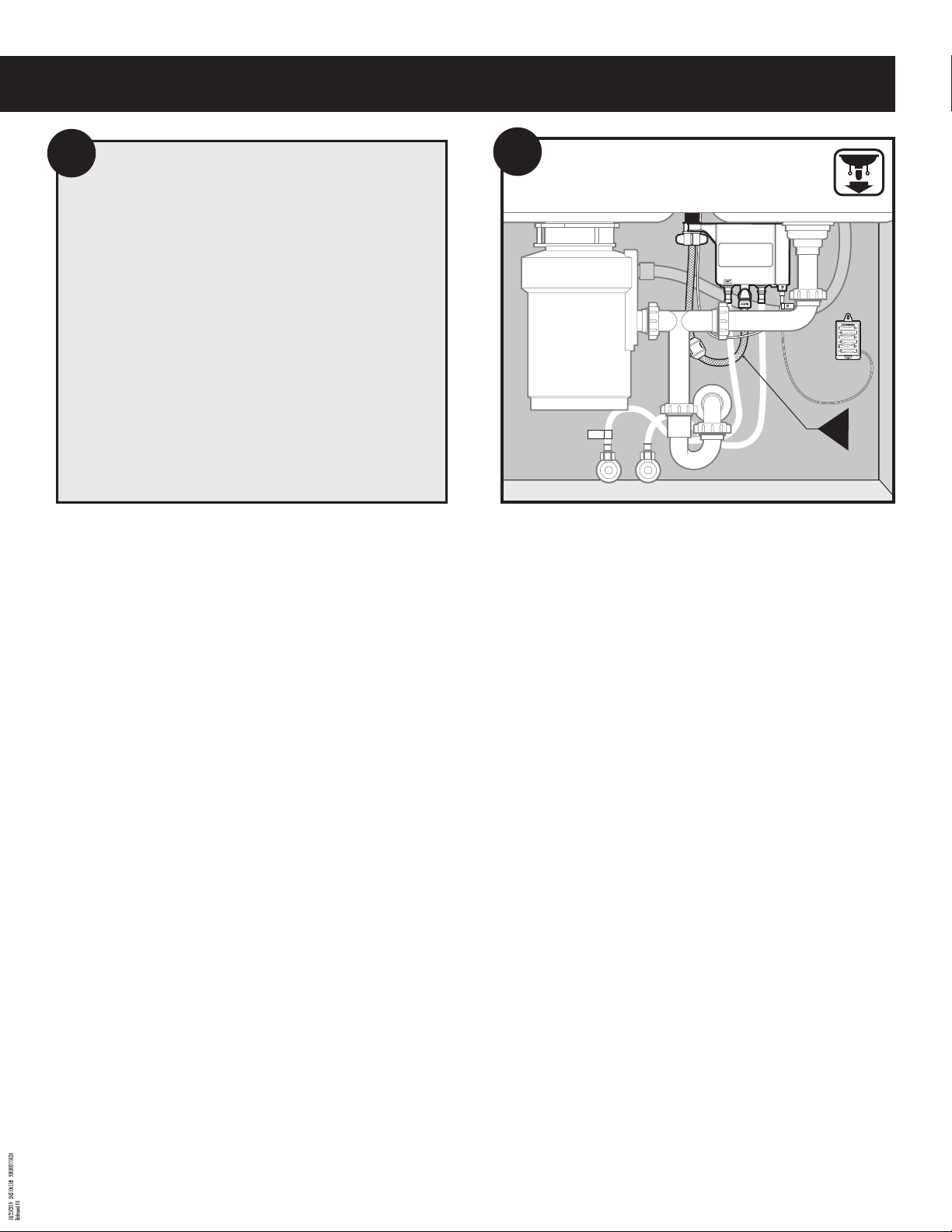

Use zip ties (S) if desired to manage faucet hoses, data cable and battery holder cable.
Do not zip tie pulldown hose (D). Check to ensure pulldown hose movement is
not obstructed.
Use abrazaderas plásticas (S) si lo desea para organizar las mangueras de la mezcladora,
el cable de datos y el cable del soporte para baterías. No sujete la manguera extensible (D) con abrazaderas plásticas. Verique que el movimiento de la manguera extensible
no quede obstruido.
Utiliser des attaches autobloquantes (S) au besoin pour organiser les tuyaux du robinet,
le câble de données et le câble du porte-piles. Ne pas attacher le tuyau du bec rétractable (D). S’assurer que le tuyau du bec rétractable se déplace librement.
13
Page 14
19

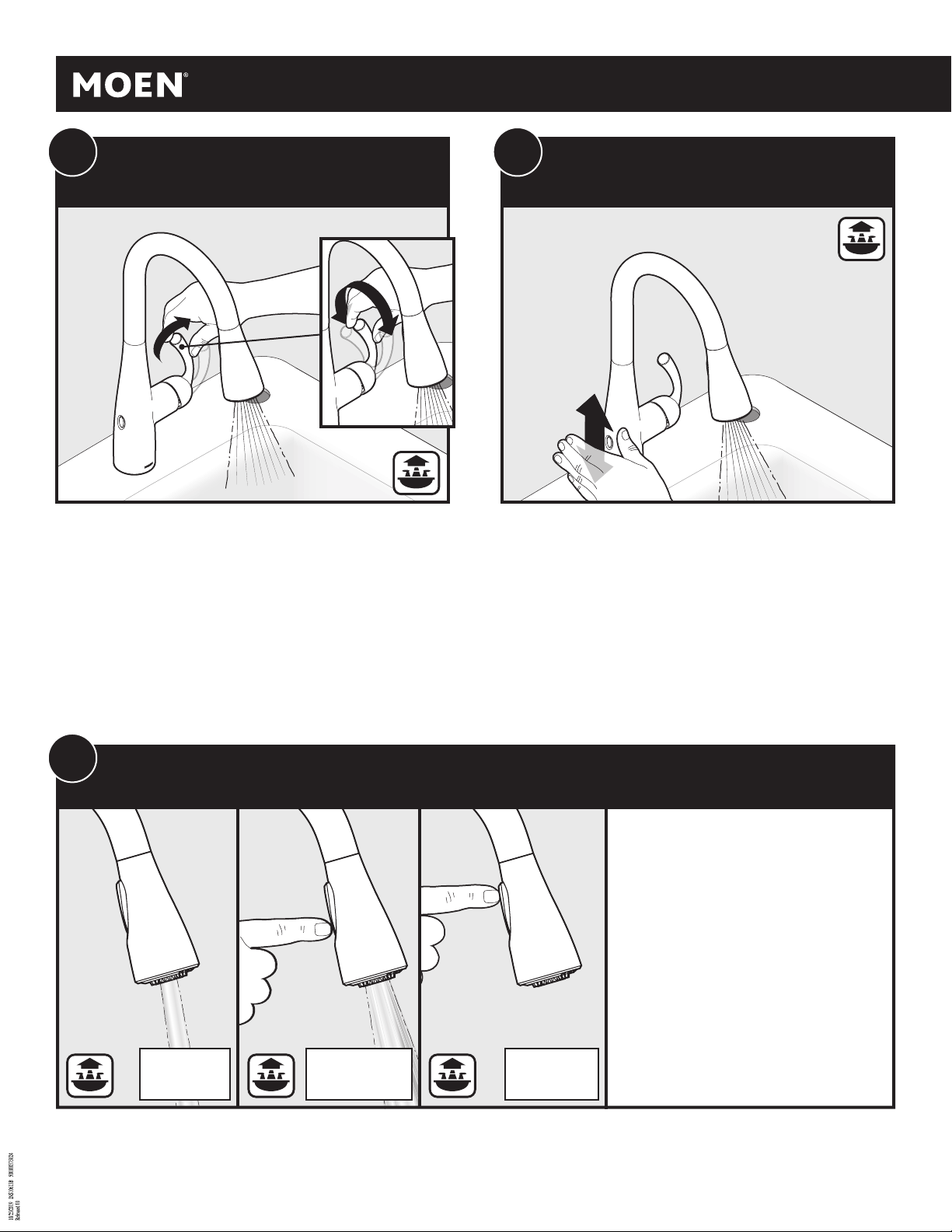

Handle Check
Vericación del monomando
Vérication de la poignée
20

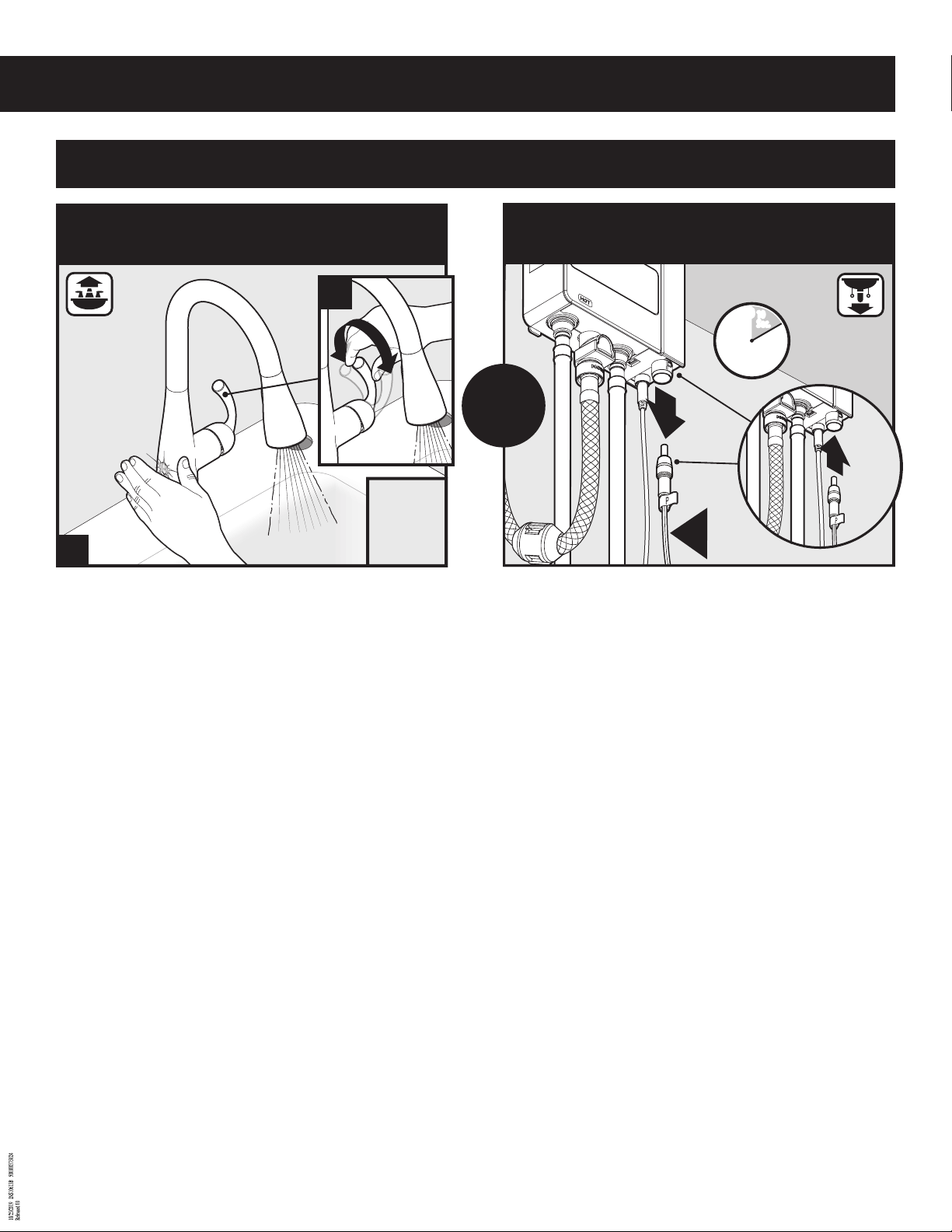

Wave Sensor Check
Vericación del sensor de ondas
Vérication du détecteur de mouvement
Check to ensure handle is working properly. Turn on water with handle to test that hot and
cold water will run. Turn handle o. If water does not ow properly, see trouble shooting
section on page 18.
Verique para asegurarse de que el monomando funciona correctamente. Abra el agua con
el monomando para vericar que salga agua fría y caliente. Cierre el monomando. Si el agua
no uye correctamente, consulte la sección de resolución de problemas en la página 19.
S’assurer que la poignée fonctionne correctement. Ouvrir l’eau en utilisant la poignée pour
tester l’écoulement de l’eau chaude et de l’eau froide. Fermer le robinet en utilisant la
poignée. Si l'eau ne coule pas correctement, consulter la section Résolution de problèmes à
la page 20.
21
Spray wand operation features
Características de operación de la varilla rociadora
Caractéristiques de fonctionnement du bec pulvérisateur
Check to ensure wave sensor is working properly. Move hand over wave sensor to test that
water will turn on. Move hand over wave sensor again to turn water o. If water does not
ow properly, see trouble shooting section on page 18.
Verique que el sensor de ondas esté funcionando correctamente. Mueva la mano frente al
sensor para ver si sale el agua. Mueva la mano frente al sensor nuevamente para cerrar el
agua. Si el agua no uye correctamente, consulte la sección de resolución de problemas en la
página 19.
S’assurer que le détecteur de mouvement fonctionne de manière appropriée. Passer la main
au-dessus du détecteur de mouvement pour vérier que le robinet fait couler l’eau. Passer
de nouveau la main au-dessus du détecteur de mouvement pour fermer l’eau. Si l'eau ne
coule pas correctement, consulter la section Résolution de problèmes à la page 20.
Press button to change
function of faucet
(Features may vary by model)
Oprima el botón para cambiar
la función del monomando
(Las características pueden
cambiar de acuerdo al modelo)
Stream mode
Modo de chorro
Mode jet aéré
Spray mode
Modo de rociado
Mode pulvérisation
14
Pause mode
Modo de pausa
Mode pause
Pousser sur le bouton pour
changer la fonction du robinet
(Les caractéristiques varient
selon le modèle choisi)
Page 15
Sensor Options / Opciones de los sensores / Options de capteur
1
1
S
2
1
S
2
or
Disable/Enable Wave Sensor
Desactive/Active el sensor de ondas
Désactiver/Activer le détecteur de mouvement
INS10613B - 11/19
Alternate method to enable Wave Sensor
Alternate method to enable Wave Sensor
Método alternativo para activar el sensor de ondas
Método alternativo para activar el sensor de ondas
Autre méthode pour activer le détecteur de mouvement
Autre méthode pour activer le détecteur de mouvement
2
Option
Opción
Option
To disable Wave Sensor:
1. Hold hand over Wave Sensor.
2. With handle in the closed position, rotate the handle from hot to cold three times.
The water will stop owing once the Wave Sensor is disabled.
To enable Wave Sensor:
1. Hold hand over Wave Sensor.
2. With handle in the closed position, rotate the handle from hot to cold three times.
The water will begin owing once the Wave Sensor is enabled.
Para desactivar el sensor de ondas:
1. Mantenga la mano sobre el sensor de ondas.
2. Con el monomando en posición cerrado, haga girar el monomando tres veces de
caliente a frío. El agua dejará de uir una vez que el sensor de ondas esté desactivado.
Para activar el sensor de ondas:
1. Mantenga la mano sobre el sensor de ondas.
2. Con el monomando en posición cerrado, haga girar el monomando tres veces de
caliente a frío. El agua comenzará a uir una vez que el sensor de ondas esté activado.
Pour désactiver le détecteur de mouvement :
1. Placer la main devant le détecteur de mouvement.
2. Avec la poignée en position fermée, faire pivoter trois fois la poignée de la position
eau chaude à la position eau froide. L’eau cessera de couler lorsque le détecteur de
mouvement aura été désactivé.
Pour activer le détecteur de mouvement :
1. Placer la main devant le détecteur de mouvement.
2. Avec la poignée en position fermée, faire pivoter trois fois la poignée de la position eau
chaude à la position eau froide. L’eau commencera à couler une fois le détecteur de
mouvement activé.
45
45
o
ou
Alternate method to enable Wave Sensor:
1. Disconnect Power. Wait 10 seconds.
2. Reconnect power.
Método alternativo para activar el sensor de ondas:
1. Desconecte la energía. Espere 10 segundos.
2. Vuelva a conectar la energía.
Autre méthode pour activer le détecteur de mouvement :
1. Débrancher le raccord d’alimentation. Attendre 10 secondes.
2. Rebrancher le raccord d’alimentation.
0
0
10
10
Sec.
Sec.
15
15
30
30
15

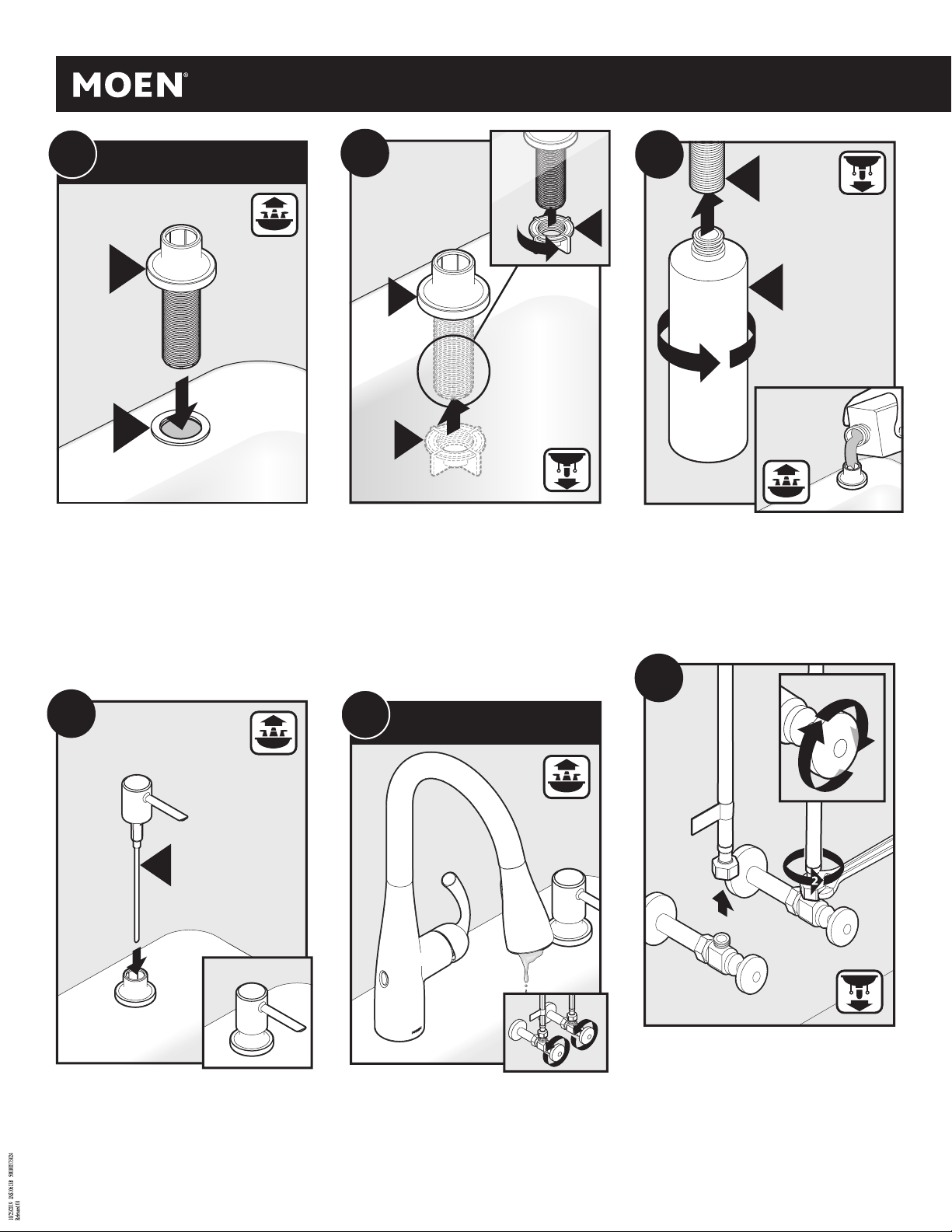

Page 16
A1
A3
A4
Option/Opción/Option
A2
M
M
I
For models with soap dispenser: Insert soap dispenser
base (M) through gasket (I) and sink hole. Note: not included
with all models.
Para modelos con dosicador de jabón: Inserte la base
del dispensador de jabón (M) a través del empaque (I) y
el agujero en el fregadero. Nota: No incluido con todos los
modelos.
Pour les modèles avec distributeur de savon : Insérez la
base distributeur de savon (M) dans le joint (I) et le trou
dans lévier. Inclus avec cer tains modèles seulement.
M
1
J
Tighten nut (J) by hand.
Apriete la tuerca (J) a mano.
Serrer lécrou (J) a la main.
Install soap bottle (K) and tighten by hand. Fill soap bottle
with preferred liquid.
Instale la botella de jabón (K) y apriétela a mano. Llene la
botella de jabón con su líquido preferido.
Installation de la bouteille de savon (K) et serrer à la main.
Remplir le distributeur avec votre savon liquide préféré.
B2
L
Insert soap pump (L) inside base hole.
Inserte la bomba de jabón (L) en el agujero de la base.
Introduire la pompe de soap (L) dans le trou de la base.
B1
If low ow, turn o water at stops before cleaning lters.
Si el ujo es bajo, cierre el agua en los topes de cierre antes
de limpiar los ltros.
Si le débit est faible, couper l’alimentation en eau aux
robinets d’arrêt avant de nettoyer les ltres.
Low Flow/Flujo bajo/Faible débit
1
3
1. Turn water o.
2. Disconnect supply lines.
3. Remove supply lines.
1. Cierre el agua.
2. Desconecte las líneas de suministro.
3. Retire las líneas de suministro.
1. Couper l'alimentation en eau.
2. Débrancher les conduites d'alimentation.
3. Enlever les conduites d’alimentation.
16
Page 17

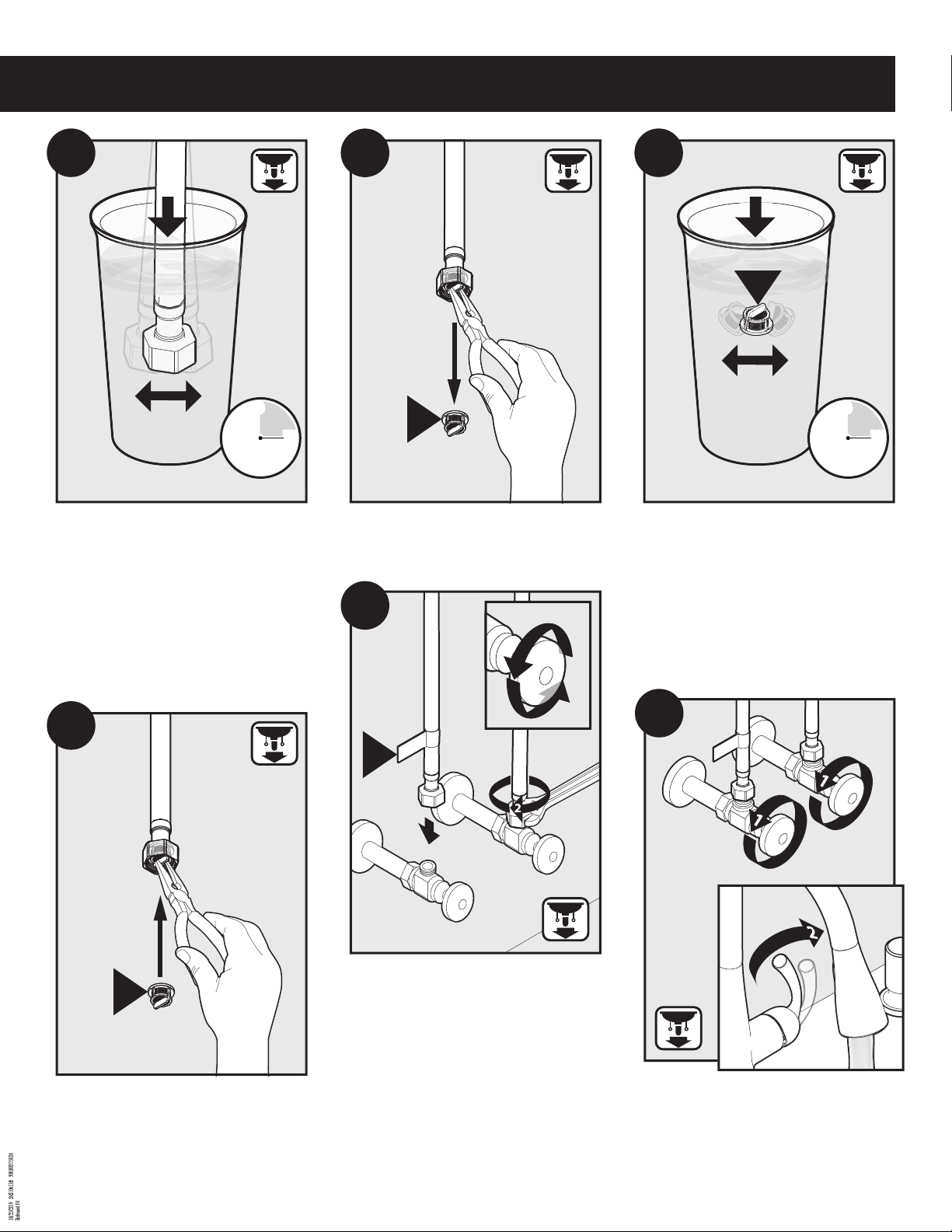

INS10613B - 11/19
B3
1
2
2
1. Insert each lter hose into a cup of water.
2. Agitate lter hoses back and forth for 15 seconds to remove any possible debris. Remove lter hoses from cup and drain.
Note: Filter screen (Z) can be removed for further cleaning. Screen must
be reinstalled to maintain product warranty.
1. Inserte cada manguera con ltro en una taza de agua.
2. Agite las mangueras con ltro durante 15 segundos para retirar
cualquier basura posible. Retire las mangueras con ltro de la taza
y escúrralas.
Nota: El ltro (Z) puede ser retirado para una mejor limpieza. Debe
volver a instalarse para mantener vigente la garantía del producto.
1. Immerger chacun des tuyaux avec ltre dans une tasse d'eau.
2. Le remuer dans l'eau pendant 15 secondes pour en éliminer tous
débris possibles. Retirer les tuyaux ltrants du contenant, puis en
laisser égoutter l’eau.
Remarque : Le ltre (Z) peut être enlevé pour nettoyer le tuyau de
manière plus approfondie. Il doit être remis en place an que le
produit conserve sa garantie.
00
45
15
Sec.
30
B4
Z
Use needle nose pliers to remove Filter Screen (Z).
Use needle nose pliers to remove Filter Screen (Z).
Use needle nose pliers to remove Filter Screen (Z).
B7
3
B5
1
Z
2
2
00
45
1. Inser t each Filter Screen (Z) into a cup of water.
2. Agitate lter hoses back and forth for 15 seconds to
remove any possible debris. Remove Filter Screen (Z)
from cup and drain.
1. Inser t each Filter Screen (Z) into a cup of water.
2. Agitate lter hoses back and forth for 15 seconds to
remove any possible debris. Remove Filter Screen (Z)
from cup and drain.
1. Inser t each Filter Screen (Z) into a cup of water.
2. Agitate lter hoses back and forth for 15 seconds to
remove any possible debris. Remove Filter Screen (Z)
from cup and drain.
Sec.
30
15
B6
Z
Reassemble Filter Screen (Z) into housing using needle
nose pliers. Push back up into hose ends (snaps into place).
Reassemble Filter Screen (Z) into housing using needle
nose pliers. Push back up into hose ends (snaps into place).
Reassemble Filter Screen (Z) into housing using needle
nose pliers. Push back up into hose ends (snaps into place).
AA
1
1. Connect supply lines to shut o valves.
Ensure faucet supply line with Label (AA) connects to the hot
supply stop.
2. Tighten with wrench.
3. Turn water on. Check for any leaks.
1. Conecte las líneas de suministro a las válvulas de cierre.
Asegúrese de que la línea de suministro de la mezcladora con la
etiqueta (AA) conecte al tope de suministro de agua caliente.
2. Apriete con una llave.
3. Abra el agua. Verique si hay pérdidas.
1. Raccorder les conduites d'alimentation en eau aux robinets
d'arrêt.
S’assurer que la conduite d’alimentation du robinet ayant
une étiquette (AA) est bien raccordée au robinet d’arrêt de la
conduite d’eau chaude.
2. Serrer le tout avec une clé.
3. Ouvrir l’alimentation en eau. S’assurer qu’il n’y a aucune fuite.
B8
1. Turn on water at stops.
2. Test ow.
1. Abra el agua en los topes de cierre.
2. Pruebe el ujo.
1. Couper l’alimentation en eau aux robinets d'arrêt.
2. Tester le débit.
17

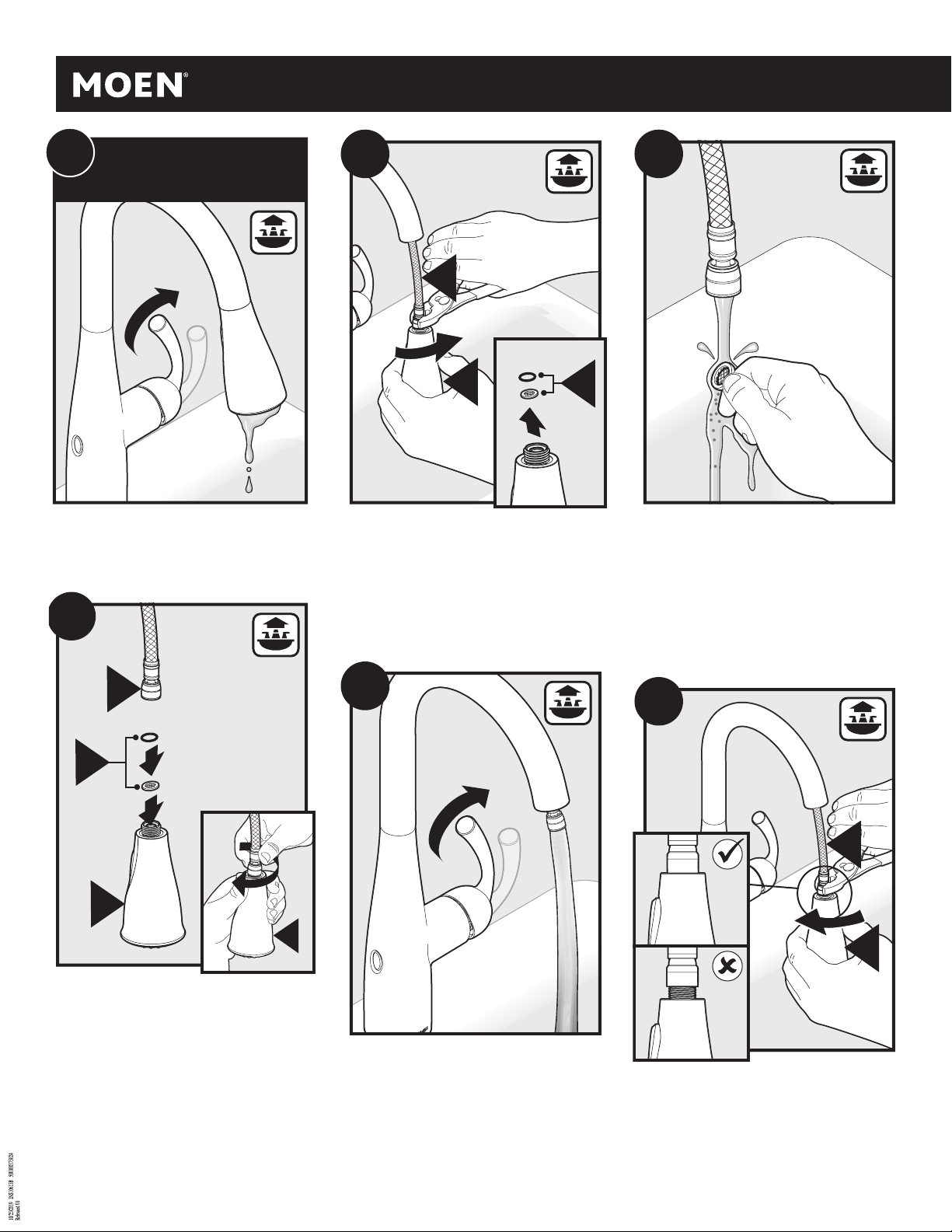

Page 18
C1
C2
C3
C6
Irregular Flow
Flujo Irregular
Débit réduit
L
1
C4
J
2
1. Unscrew Spray Wand (J) assembly.
2. Remove the O-ring and Screen (I).
1. Desenrosque el conjunto de la varilla rociadora (J).
2. Retire el anillo de caucho y el ltro (I).
1. Dévisser l’assemblage du bec de pulvérisation (J).
2. Enlever le joint torique et le ltre (I).
L
I
1
1
C5
I
Clean Screen (I) as shown by rinsing it for a few seconds to
remove any possible debris. Turn o water before reinstalling
Screen and O-ring.
Limpie el ltro (I) como se muestra, enjuagándolo por unos
segundos para remover cualquier basura. Cierre el agua
antes de volver a instalar el ltro y el anillo de caucho.
Nettoyer le ltre (I) comme illustré en le rinçant pendant
quelques secondes pour enlever tout débris possible. Fermer
l’eau avant de réinstaller le ltre et le joint torique.
2
J
J
1. Re-install the O-ring and Screen (I) into the Spray
Wand (J).
2. Reattach Spray Wand (J) to Pulldown Hose (L) and
tighten.
1. Vuelva a instalar el ltro y el anillo de caucho (I) en la
varilla rociadora (J).
2. Vuelva a conectar la varilla rociadora (J) a la
manguera retráctil (L) y apriete.
1. Réinstaller le joint torique et le ltre (I) dans le bec de
pulvérisation (J).
2. Revisser le bec de pulvérisation (J) sur le tuyau
rétractable (K) et serrer.
Turn on the faucet to see if the ow has improved. Repeat
steps B through D if necessary.
Abra la mezcladora para ver si ha mejorado el ujo. Repita
los pasos B a D si es necesario.
Ouvrir le robinet pour vérier si le débit s’est amélioré.
Reprendre les étapes B à D au besoin.
18
L
J
Using pliers, make a 1/8 turn. Do not overtighten.
Dé 1/8 de vuelta con unas pinzas. No apriete de más.
Utiliser les pinces et tourner de 1/8 de tour. Ne pas trop
serrer.
Page 19

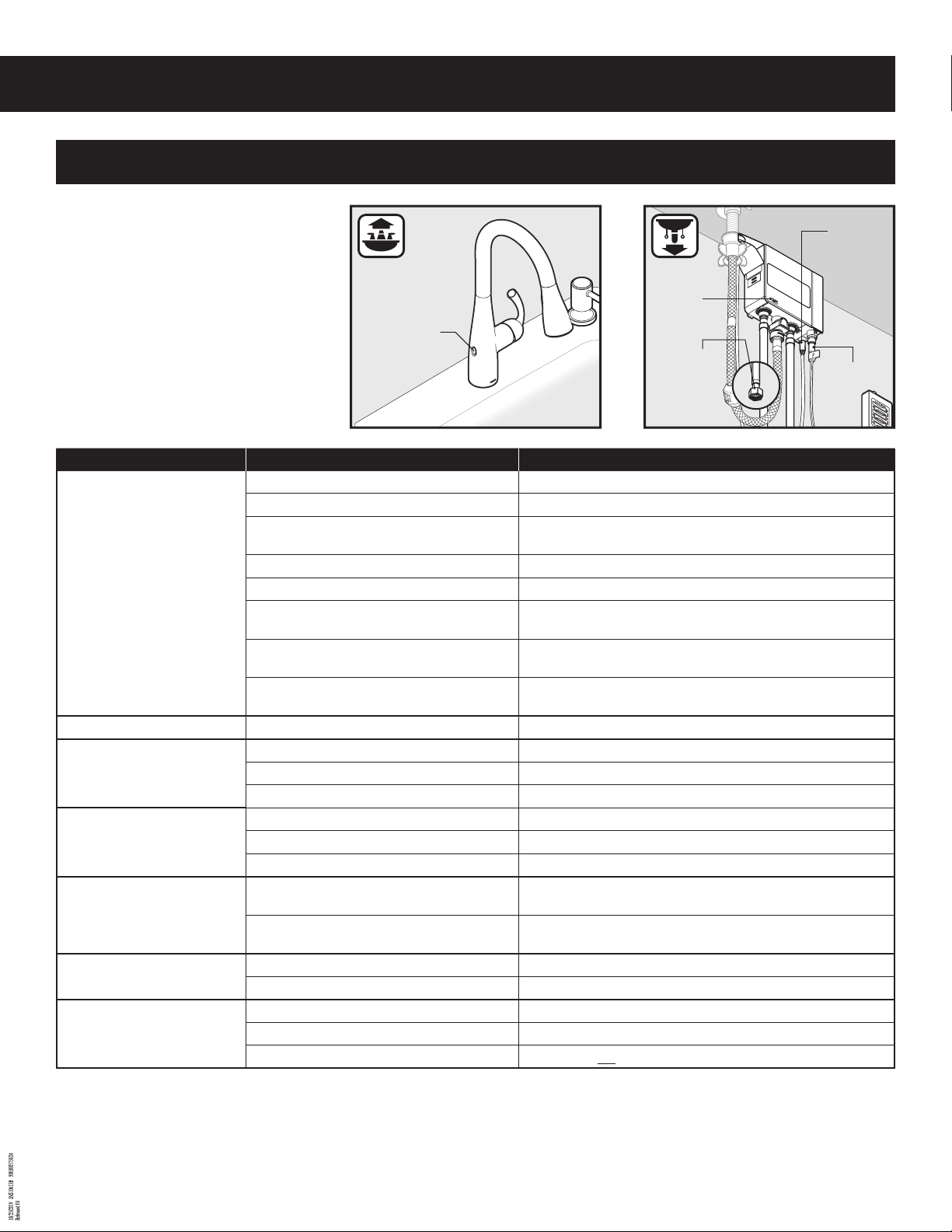

If faucet does not appear to be functioning properly, repeat the faucet startup process
Startup process denition: Disconnect the battery holder
cable (Y) and leave disconnected for 10 seconds. Reinsert
battery holder cable (Y) and ensure cable is pushed all the
way into the control box (S) (Refer to step 13).
INS10613B - 11/19

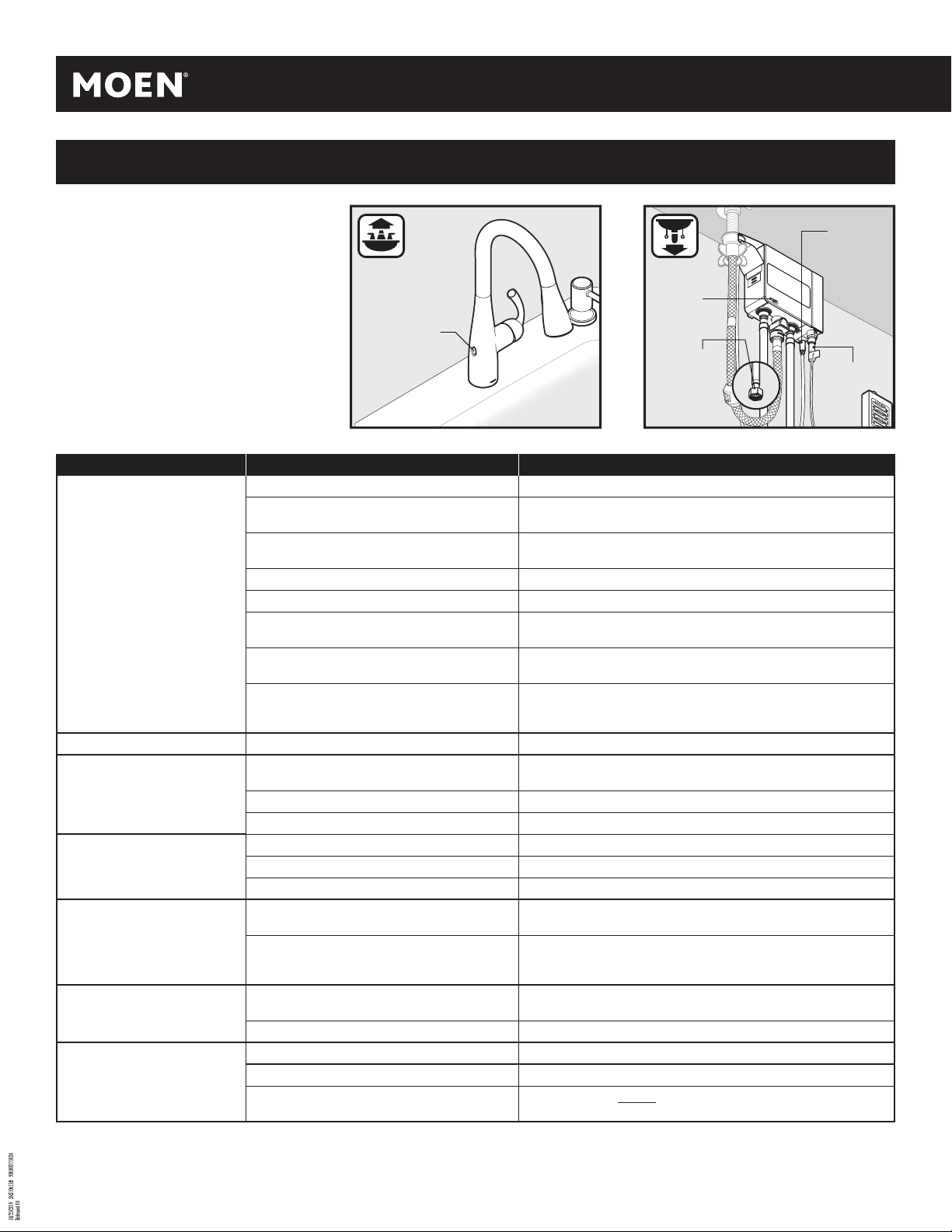

Troubleshooting
Data
Hot Side
Wave Sensor
Filter Inside
Fitting x2
SymptomProbable Cause(s)Recommended Action(s)
Water does not ow and light is o.1. Data cable is not plugged into control box all the way.Push data cable rmly into control box (Step 9).
2. Power cable is not plugged into control box all the way.Push power cable rmly into control box (Step 17).
3. Batteries not installed properly.Unplug battery holder cable. Install the batteries in proper orientation into the battery
4. Batteries are dead in the battery holder.
5a. If using AC adapter only and electricity is out.Temporarily use the battery holder supplied with the faucet.
5b. If using AC adapter with power splitter and electricity
is out.
6a. If using AC adapter only and the wall switch for power
outlet is OFF.
6b. If using AC adapter with power splitter and the wall
switch for power outlet is OFF.
Water does not ow and light is on.1. Water supplies are not turned ON.Turn ON the water supplies (Step 16).
Low ow in HOT/COLD/BOTH.
OR
Only HOT or COLD ow.
Sensor not functioning.1. Sensor is deactivated.Reactivate sensor (page 14).
Handle position for HOT and COLD water
ow is reversed (COLD forward).
Water keeps owing and does not turn o. 1. Battery holder cable unplugged while faucet running.Unplug the battery holder cable fully.
Light is blinking1. Low battery voltage.Replace batteries with new AA alkaline batteries (Step 14).
1. HOT/COLD/BOTH water supplies are not turned ON.Turn ON the water supplies (Step 16).
2. Pinched or kinked hoses.Make sure all hoses are not pinched or kinked.
3. Clogged lters.Clean both lters (See pages 16-17).
2. Handle slightly open.Close the handle fully.
3. An object is within the range of the sensor.Ensure there are no objects within 8" of the sensor.
1. HOT and COLD hoses are installed in reversed order at
wall stops.
2. HOT and COLD hoses are installed in reversed order at
control box.
2. Handle in open position.Close the handle.
2. Dead batteries.Replace batteries with new AA alkaline batteries (Step 14).
3. Rechargeable batteries being used.
holder (Step 14).
Unplug battery holder cable. Replace batteries with new AA alkaline batteries (Step 14).
Faucet will function normally until battery power is depleted.
Turn the wall switch ON to ensure power at outlet. Clear area for proper startup.
Turn the wall switch ON to ensure power at outlet. If the wall switch remains OFF, the
faucet will function normally until battery power is depleted.
Turn OFF supplies. Connect the HOT supply hose to the HOT stop and COLD supply hose
to the COLD stop.
Turn OFF supplies. Connect the HOT supply hose to the HOT side of the control box and
COLD supply hose to the COLD side of the control box (see step A2 for hose removal).
Replace with and only use AA alkaline batteries for proper faucet functionality (Step 14).
Power
19
Page 20
Resolución de Problemas
Si la mezcladora no parece estar funcionando
correctamente, repita el proceso de puesta en
marcha de la mezcladora.
Denición de proceso de puesta en marcha:
Desconecte el cable del soporte para pilas (Y) y déjelo
desconectado durante 10 segundos. Reinserte el cable
del soporte para pilas (Y) y asegúrese de que esté bien
empujado dentro de la caja de control (S) (Vea el paso 13).
SíntomaProbable Cause(s)Recommended Action(s)
El agua no uye y la luz está apagada.1. El cable de datos no está bien enchufado en la caja de control.Empuje el cable de datos con rmeza dentro de la caja de control (Paso 9).
2. El cable de corriente no está completamente enchufado en la
caja de control.
3. Las pilas no están correctamente instaladas.
4. Las pilas en el soporte para pilas están agotadas.
5a. Si usa sólo el adaptador CA y la electricidad está apagada.Use temporariamente el soporte para pilas provisto con la mezcladora.
5b. Si usa el adaptador CA con divisor de potencia y la electricidad
está apagada.
6a. Si usa sólo el adaptador CA y el interruptor de energía en la
pared está en posición OFF.
6b. Si usa el adaptador CA con divisor de potencia y el
interruptor de energía en la pared está en posición OFF.
El agua no uye y la luz está encendida.1. Los suministros de agua no están abiertos.Abra los suministros de agua (Paso 16).
Flujo bajo en FRÍO/CALIENTE/AMBOS.
O
Sólo ujo FRÍO o CALIENTE.
El sensor no funciona.1. El sensor está desactivado.Reactive el sensor (página 14).
Las posiciones del agua FRÍA y CALIENTE en el
monomando están invertidas (agua FRÍA hacia
adelante).
El agua continúa uyendo y no se cierra.1. El cable del soporte para pilas está desenchufado mientras
La luz parpadea1. Bajo voltaje en las pilas. Reemplace las pilas con pilas alcalinas AA nuevas (Paso 14).
1. El suministro de agua FRÍA/CALIENTE/AMBOS no está(n)
abierto(s).
2. Mangueras apretadas o dobladas.Asegúrese de que ninguna manguera esté apretada ni doblada.
3. Filtros obstruidos.Limpie ambos ltros (Vea las páginas 16-17).
2. Monomando levemente abierto.Cierre bien el monomando.
3. Hay un objeto dentro del alcance del sensor.Asegúrese de que no haya objetos a 8" (20.32 cm) del sensor.
1. Las mangueras FRÍA y CALIENTE están instaladas en orden
inverso en los topes de pared.
2. Las mangueras FRÍA y CALIENTE están instaladas en orden
inverso en la caja de control.
funciona la mezcladora.
2. El monomando está en posición abierto.Cierre el monomando.
2. Pilas agotadas.Reemplace las pilas con pilas alcalinas AA nuevas (Paso 14).
3. Se están utilizando pilas recargables.
Sensor
de ondas
Empuje el cable de potencia con rmeza en la caja de control (Paso 17).
Desenchufe el cable del soporte para pilas. Instale las pilas en la orientación correcta en el soporte
para pilas (Paso 14).
Desenchufe el cable del soporte para pilas. Reemplace las pilas con pilas alcalinas AA nuevas (Paso 14).
La mezcladora funcionará normalmente hasta que se acabe la carga de las pilas.
Encienda el interruptor en la pared para asegurar que haya energía.
Encienda el interruptor en la pared para asegurar que haya energía. Si el interruptor en la pared
permanece apagado, la mezcladora funcionará normalmente hasta que se acabe la carga de
las pilas.
Abra los suministros de agua (Paso 16).
CIERRE los suministros. Conecte la manguera del suministro FRÍO en el tope FRÍO y la manguera del
suministro CALIENTE en el tope CALIENTE.
CIERRE los suministros. Conecte la manguera del suministro FRÍO en el lado FRÍO de la caja de
control y la manguera del suministro CALIENTE en el lado CALIENTE de la caja de control (Vea el
paso A2 para retirar las mangueras).
Desenchufe el cable del soporte para baterías por completo.
Reemplace las pilas y use solamente pilas alcalinas AA para que la mezcladora funcione correctamente (Paso 14).
Lado
caliente
Filtro
dentro del
herraje x2
Datos
Corriente
20
Page 21
Si le robinet ne semble pas fonctionner correctement, recommencer le processus de démarrage du
robinet.
INS10613B - 11/19
Résolution de problèmes
Données
Dénition du processus de démarrage : Débrancher le
câble du porte-piles (Y) et le laisser débranché pendant dix
(10) secondes. Réinsérer le câble du porte-piles (Y) et vous
assurer de bien l'insérer dans le boîtier de contrôle (S) (voir
l'étape 13).
L’eau ne coule pas et le témoin lumineux est
éteint.
L’eau ne coule pas et le témoin lumineux est
allumé.
Faible débit dans l'eau CHAUDE/FROIDE/LES
DEUX.
OU
Seulement un débit d'eau CHAUDE ou FROIDE.
Le détecteur ne fonctionne pas.1. Le détecteur est désactivé.Réactiver le détecteur (page 14).
Les positions de la poignée liées au débit d'eau
CHAUDE et à celui d'eau FROIDE sont inversées
(FROIDE vers l'avant).
L'eau continue à couler et ne s'arrête pas.1. Le câble du porte-piles a été débranché alors que le robinet
Le témoin lumineux clignote.1. La tension des piles est faible.Remplacer les piles par de nouvelles piles AA alcalines (étape 14).
1. Le câble de données n'est pas bien branché dans le boîtier de
contrôle.
2. Le câble d'alimentation électrique n'est pas parfaitement
branché dans le boîtier de contrôle.
3. Les piles ne sont pas placées correctement.
4. Les piles du porte-piles sont épuisées.
5a. Si seulement un adaptateur c.a. est utilisé et qu'il y a une
panne d'électricité.
5b. Si un adaptateur c.a. avec coupleur est utilisé et qu'il y a une
panne d'électricité.
6a. Si seulement un adaptateur c.a. est utilisé et que l'interrupteur
mural est FERMÉ.
6b. Si un adaptateur c.a. avec coupleur est utilisé et que
l'interrupteur mural est FERMÉ
1. Les conduites d'alimentation en eau ne sont pas ouvertes.Ouvrir les robinets d'alimentation en eau (étape 16).
1. Les conduites d'alimentation en eau CHAUDE/FROIDE/LES
DEUX ne sont pas ouvertes.
2. Tuyaux pliés ou tordus.Vous assurer qu'aucun tuyau n'est plié, coincé ou tordu.
3. Les ltres sont bouchés.Nettoyer les deux ltres (voir les pages 16 et 17).
2. La poignée est légèrement ouverte. Fermer la poignée complètement.
3. Un objet se trouve dans le rayon de por tée du détecteur.S’assurer qu’aucun objet ne se trouve dans un rayon de 8 po du détecteur.
1. Les tuyaux d'eau CHAUDE et FROIDE ont été inversés aux
robinets d'arrêt muraux lors de l'installation.
2. Les tuyaux d'eau CHAUDE et FROIDE ont été inversés lors de
leur raccord au boîtier de contrôle.
était ouvert.
2. La poignée est en position ouverte.Fermer la poignée.
2. Piles épuisées.Remplacer les piles par de nouvelles piles AA alcalines (étape 14).
3. Des piles rechargeables ont été utilisées.
Pousser fermement sur le câble de données pour bien l'insérer dans le boîtier de contrôle (étape 9).
Rebrancher fermement le câble d’alimentation dans le boîtier de contrôle (étape 17).
Débrancher le câble du porte-piles. Installer les piles dans le bon sens dans le porte-piles (étape 14).
Débrancher le câble du porte-piles. Remplacer les piles par de nouvelles piles AA alcalines (étape 14).
Utiliser temporairement le porte-piles fourni avec le robinet.
Le robinet fonctionnera normalement jusqu’à ce que les piles soient épuisées.
Ouvrir l'interrupteur mural pour vous assurer que la prise est bien alimentée.
Ouvrir l'interrupteur mural pour vous assurer que la prise est bien alimentée. Si l’interrupteur
mural est fermé, le robinet fonctionnera normalement jusqu’à ce que les piles soient épuisées.
Ouvrir les robinets d'alimentation en eau (étape 16).
Fermer les conduites d'alimentation en eau. Raccorder le tuyau d'alimentation d'eau CHAUDE au
robinet d'arrêt d'eau CHAUDE et le tuyau d'alimentation d'eau FROIDE au robinet d'arrêt d'eau FROIDE.
Fermer les conduites d'alimentation en eau. Raccorder le tuyau d'alimentation d'eau CHAUDE au
côté « eau CHAUDE » du boîtier de contrôle et le tuyau d'alimentation d'eau FROIDE au côté « eau
FROIDE » du boîtier de contrôle (voir l'étape A2 pour savoir comment retirer les tuyaux).
Débrancher complètement le câble du porte-piles.
Ne remplacer les piles épuisées que par des piles AA alcalines pour assurer le bon fonctionnement du
robinet (étape 14).
Alimentation
21
Page 22
Note: This equipment has been tested and found to comply with the limits for a
Class B digital device, pursuant to part 15 of the FCC Rules. These limits are
designed to provide reasonable protection against harmful interference in a
residential installation. This equipment generates, uses and can radiate radio
frequency energy and, if not installed and used in accordance with the instructions,
may cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can
be determined by turning the equipment o and on, the user is encouraged to try
to correct the interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit dierent from that to
which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
Changes or modications not expressly approved by Moen Incorporated could void
the user’s authority to operate the equipment.
Nota: Este equipo ha sido probado y cumple con los límites para un dispositivo
digital Clase B, conforme al apartado 15 de las Reglas de la FCC. Dichos límites han
sido designados para proveer protección razonable contra interferencias dañinas en
una instalación residencial. Este equipo genera, usa y puede irradiar energía de radio frecuencia y, si no es instalado y usado de acuerdo con las instrucciones, puede
causar interferencias dañinas en las radio comunicaciones. Sin embargo, no existe
garantía de que no ocurrirá interferencia en una instalación en particular. Si este
equipo causa interferencia dañina con la recepción de radio o televisión, que puede
ser determinada encendiendo y apagando el equipo, se sugiere que el usuario trate
de corregir dicha interferencia por medio de una o más de las siguientes medidas:
• Reoriente o cambie de lugar la antena de recepción.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo en un enchufe de un circuito diferente de aquel al que
está conectado el receptor.
• Consulte al concesionario o a un técnico de radio/TV con experiencia.
Los cambios o modicaciones no aprobados expresamente por Moen Incorporated
pueden invalidar la autoridad del usuario para operar el equipo.
Remarque : Cet équipement a été testé et s’est avéré se conformer aux limites
d’un dispositif numérique de catégorie B, en vertu de la partie 15 du Règlement
de la Commission fédérale des communications. Ces limites sont conçues pour
orir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement produit, utilise et peut irradier de l’énergie
radiofréquence, et s’il n’est pas installé et utilisé conformément aux instructions, il
peut causer des interférences nuisibles pour les communications radio. Cependant,
il n’est pas garanti qu’il n’y aura pas d’interférence dans une installation en
particulier. Si cet équipement cause des interférences nuisibles à la réception radio
ou télévisuelle, ce qui peut être déterminé en fermant et en ouvrant l’équipement,
l’utilisateur est encouragé à essayer de corriger l’interférence en utilisant une ou
plusieurs des mesures suivantes :
• Réorienter ou déplacer l’antenne de réception.
• Accroître la distance entre l’équipement et le récepteur.
• Brancher l’équipement dans une prise sur un circuit diérent de celui
auquel le récepteur est branché.
• Consulter le détaillant ou un radiotechnicien/technicien télé pour obtenir
de l’aide.
Les changements ou les modications non approuvés expressément par Moen inc.
pourront annuler l’autorisation de l’utilisateur d’utiliser l’équipement.
Moen Limited Lifetime Warranty / Moen le otorga Garantía limitada de por vida / Garantie à vie limitée de Moen
MotionSense™ System Limited Warranty
1. Identity and Types of Warranty Holders
i. “Original Consumer Purchaser” means the owner- of-record of a single-family residential owner-occupied dwelling in which the Product is initially installed (or, if installed by a builder/contractor/owner, the owner-of-record to whom the builder/
contractor/owner rst transfers the single-family dwelling), but only so long as such Purchaser owns the single-family dwelling where the Product was installed, and subject to the additional restrictions stated below.
ii. All others who do not t within the denition of “Original Consumer Purchaser,” but who have purchased the Product, are considered an “Original Commercial Purchaser,” but only so long as such Purchaser owns the premises where the Product was
installed, and subject to the additional restrictions stated below.
What is Covered by This Limited Warranty, and the Applicable Warranty Periods
Moen “(Seller”) warrants that the MotionSense™ System (“the Product”) will be free from defects in materials and manufacturing workmanship. Moen warrants that the faucet will be leak-free and drip-free under normal use, and that the Product’s control box
(which houses the hydraulic system) and nish will be free from defects in material and manufacturing workmanship for: (1) the lifetime of the Original Consumer Purchaser; or (2) ve years from the date of purchase for the Original Commercial Purchaser (but
only so long as the Original Consumer/Commercial Purchaser continues to own the dwelling or premises). The warranty on all other components of the Product, including but not limited to the electronics box, spout and lenses, runs for: (1) ve years from the
date of purchase for an Original Consumer Purchaser; or (2) one year from date of purchase for an Original Commercial Purchaser (but only so long as the Original Consumer/Commercial Purchaser continues to own the dwelling or premises). This Limited Warranty
may not be transferred to subsequent owners of the dwelling or premises, or to any other person.
What This Limited Warranty Does Not Cover
This Limited Warranty covers only those workmanship and material non-conformities specied above, and does cover non- conformities or damages arising from any other cause, including without limitation, defects or damage due to the use of other than
genuine Moen parts, due to installation error, product abuse, or product misuse or due to the use of cleaners containing abrasives, alcohol or other organic solvents.
Buyer’s Sole And Exclusive Remedy Under This Limited Warranty
In the event of a non-conformity in workmanship or materials in one or more components of the Product, Seller’s sole obligation is, at its sole option, to repair or replace any non-conforming component, or refund the Product’s purchase price. This is the warranty
holder’s sole and exclusive remedy for the Product under this Limited Warranty. By way of example but not limitation, the following costs and expenses are not covered by this Limited Warranty: (i) labor costs for the removal, reinstallation, or renishing of the
Product, or non conforming part thereof (or of building materials which must be removed, reinstalled or renished in order to repair or replace the non-conforming Product); (ii) shipping and freight expenses required to return Product to Seller. Repaired or
replaced components are individually warranted only under the same terms and for the remaining balance of the Limited Warranty period applicable to that component(s) which is/are repaired or replaced.
DISCLAIMER OF WARRANTIES
THE FOREGOING LIMITED WARRANTY IS IN LIEU OF AND EXCLUDES ALL OTHER WARRANTIES NOT EXPRESSLY SET FORTH HEREIN, WHETHER EXPRESS OR IMPLIED, BY OPERATION OF LAW OR OTHERWISE, INCLUDING BUT NOT LIMITED TO ANY IMPLIED WARRANTIES OF
MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE. TO THE EXTENT THAT ANY IMPLIED WARRANTIES MAY NONETHELESS EXIST BY OPERATION OF LAW, ANY SUCH WARRANTIES ARE LIMITED TO THE DURATION PROVIDED BY THAT LAW. SOME STATES/
PROVINCES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANT Y LASTS, SO THE ABOVE LIMITATIONS MAY NOT APPLY TO YOU.
LIMITATION OF LIABILITY
SELLER’S SOLE LIABILITY UNDER THIS LIMITED WARRANTY SHALL BE REPLACEMENT OR REPAIR, OR REFUND OF THE PURCHASE PRICE AS SET FORTH ABOVE. IN NO EVENT, WILL SELLER BE LIABLE FOR
INCIDENTAL, CONSEQUENTIAL, INDIRECT, SPECIAL, OR PUNITIVE DAMAGES INCLUDING, BUT NOT LIMITED TO, LABOR, REMOVAL, REINSTALLATION, REFINISHING, LOSS OF USE OF THE PRODUCT, LOSS OF
PROFITS, LOSS OF REVENUE, LOST GOODWILL, CLAIMS OF EMOTIONAL DISTRESS, OR CLAIMS OF WARRANTY HOLDERS’ CUSTOMERS, WHETHER BASED ON CONTRACT, WARRANTY, TORT (INCLUDING, BUT NOT LIMITED TO, STRICT LIABILITY OR NEGLIGENCE) OR
OTHERWISE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGES. SOME STATES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU. THIS LIMITED
WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE, AND PROVINCE TO PROVINCE. EVEN IF THIS LIMITED WARRANTY IS DEEMED TO HAVE FAILED OF ITS ESSENTIAL PURPOSE, IN NO EVENT WILL
SELLER’S ENTIRE LIABILITY EXCEED THE PURCHASE PRICE OF THE PRODUCT WARRANTED HEREUNDER, OR THE NON-CONFORMING PORTION THEREOF, WHICHEVER IS THE LESSER AMOUNT.
Warranty Claims
To initiate a claim, call Moen at 800-289-6636 (800-465-6130 in Canada; 01-800-718-4345 in Mexico), or write Moen at the address on the reverse side. Proof of purchase is required.
Garantía limitada del Sistema MotionSense™
1. Identidad y tipos de titulares de garantía
i. “Consumidor Comprador Original” signica el propietario registrado de un inmueble residencial unifamiliar ocupado por su dueño en el que el Producto es instalado inicialmente (o, en el caso en que sea instalado por un constructor/contratista/
propietario, propietario registrado al que dicho constructor/contratista/propietario transera por primera vez el inmueble unifamiliar), pero sólo mientras dicho Comprador sea propietario del inmueble unifamiliar en el que fue instalado el
Producto, y sujeto a las restricciones adicionales establecidas a continuación.
ii. Toda otra persona que no se ajuste a la denición de “Consumidor Comprador Original,” pero que haya adquirido el Producto será considerada “Comprador Comercial Original” pero sólo en tanto dicho Comprador sea propietario de las instalaciones
en las que fue instalado el Producto, y sujeto a las restricciones adicionales establecidas a continuación.
Qué cubre esta Garantía Limitada, y períodos de garantía aplicables
Moen “(el Vendedor”) garantiza que el Sistema MotionSense™ (“el Producto”) está libre de defectos de materiales y fabricación. Moen garantiza que la mezcladora estará libre de fugas o goteos en condiciones de uso normal, y que la caja de control del Producto
(que aloja el sistema hidráulico) y el acabado estarán libres de defectos de materiales y fabricación durante: (1) la duración de la vida del Consumidor Comprador Original; o (2) cinco años desde la fecha de compra para el Comprador Comercial O riginal (siempre
y cuando el Consumidor/Comprador Comercial Original continúe siendo propietario del inmueble o las instalaciones). La garantía sobre todos los otros componentes del Producto, incluyendo, en forma enunciativa y no limitativa, la caja de electrónica, el surtidor
y las lentes, estará vigente durante: (1) cinco años desde la fecha de compra para el Consumidor Comprador Original; o (2) un año desde la fecha de compra para el Comprador Comercial Original (siempre y cuando el Consumidor/Comprador Comercial Original
continúe siendo propietario del inmueble o las instalaciones). Esta Garantía Limitada no puede ser transferida a propietarios subsiguientes del inmueble o de las instalaciones, o a ninguna otra persona.
Qué no cubre esta Garantía Limitada
Esta Garantía Limitada cubre solamente los defectos de materiales y fabricación especicados más arriba, y no cubre defectos o daños que surjan de cualquier otra causa, incluyendo, en forma enunciativa y no limitativa, defectos o daños debidos al uso de piezas
22
Page 23
INS10613B - 11/19
que no sean piezas Moen genuinas, errores de instalación, abuso o uso incorrecto del producto, o el uso de limpiadores que contengan abrasivos, alcohol u otros solventes orgánicos.
Recurso único y exclusivo del comprador bajo esta Garantía Limitada
En el caso de un defecto de fabricación o materiales en uno o más componentes del Producto, la única obligación del Vendedor, a su elección, es reparar o reemplazar cualquier componente defectuoso o reembolsar el precio de compra del Produc to. Esto constituye el único y exclusivo recurso del comprador para el Producto bajo esta Garantía Limitada. Como ejemplo en forma enunciativa y no limitativa, los siguientes costos y expensas no están cubiertos por esta Garantía Limitada: (i) costos de mano de obra para retirar, reinstalar o reacabado del Produc to o de la pieza defectuosa del mismo (o de los materiales de construcción que deban ser removidos, reinstalados o re-acabados para reparar o reemplazar el Producto defectuoso); (ii) gastos de envío requeridos para devolver
el Producto al Vendedor. Los componentes reparados o reemplazados son garantizados individualmente sólo bajo los mismos términos y por el tiempo restante del período de la Garantía Limitada aplicable a dicho(s) componente(s) reparado(s) o reemplazado(s).
RESTRICCIÓN DE GARANTÍAS
LA ANTERIOR GARANTÍA LIMITADA SUSTITUYE Y EXCLUYE CUALQUIER OTRA GARANTÍA NO EXPRESAMENTE EXPUESTA AQUÍ, EXPRESA O IMPLÍCITAMENTE, CONFORME A DERECHO O DE OTRO MODO, INCLUSIVE PERO NO LIMITADA A CUALQUIER GARANTÍA IMPLÍCITA
DE COMERCIABILIDAD O APTITUD PARA UN PROPÓSITO EN PARTICULAR. EN LA MEDIDA EN QUE CUALQUIER GARANTÍA IMPLÍCITA PUEDA SIN EMBARGO EXISTIR CONFORME A DERECHO, CUALQUIER GARANTÍA DE ESE TIPO ESTARÁ LIMITADA A LA DURACIÓN PROVISTA
POR DICHA LEY. ALGUNOS ESTADOS/PROVINCIAS NO PERMITEN LIMITACIONES RESPECTO DE LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, DE MODO QUE LAS LIMITACIONES QUE PRECEDEN PUEDEN NO SER APLICABLES EN SU CASO.
LIMITACIÓN DE RESPONSABILIDAD
LA ÚNICA RESPONSABILIDAD DEL VENDEDOR BAJO ESTA GARANTÍA LIMITADA SERÁ REEMPLAZAR / REPARAR O REEMBOLSAR EL PRECIO DE COMPRA COMO SE ESTABLECE ARRIBA. EL VENDEDOR NO SERÁ RESPONSABLE EN NINGÚN CASO POR DAÑOS INCIDENTALES,
EMERGENTES, INDIRECTOS, ESPECIALES, O PUNITIVOS, INCLUYENDO, EN FORMA ENUNCIATIVA Y NO LIMITATIVA, MANO DE OBRA, REMOCIÓN, REINSTALACIÓN, RE-ACABADO, PÉRDIDA DE USO DEL PRODUCTO, PÉRDIDA DE BENEFICIOS, PÉRDIDA DE GANANCIA,
PÉRDIDA DE PLUSVALÍA, RECLAMOS DE SUFRIMIENTO EMOCIONAL, O RECLAMOS DE CLIENTES DEL TITULAR DE LA GARANTÍA, PERJUICIOS (INCLUYENDO, EN FORMA ENUNCIATIVA Y NO LIMITATIVA, RESPONSABILIDAD O NEGLIGENCIA ESTRICTAS) U OTROS, AUN EN
CASO DE HABER SIDO ADVERTIDOS DE LA POSIBILIDAD DE DICHOS DAÑOS. ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS INCIDENTALES O EMERGENTES, DE MODO QUE LA LIMITACIÓN O EXCLUSIÓN QUE PRECEDE PUEDE NO SER APLICABLE
EN SU CASO. ESTA GARANTÍA LIMITADA LE OTORGA DERECHOS LEGALES ESPECÍFICOS Y PUEDE QUE TENGA OTROS DERECHOS QUE VARÍAN DE UN ESTADO A OTRO Y DE UNA PROVINCIA A OTRA. AUN EN EL CASO EN QUE SE CONSIDERE QUE ESTA GARANTÍA LIMITADA NO
CUMPLE CON SU PROPÓSITO ESENCIAL, EN NINGÚN CASO LA RESPONSABILIDAD COMPLETA DEL VENDEDOR EXCEDERÁ EL PRECIO DE VENTA DEL PRODUCTO GARANTIZADO EN LA PRESENTE, O LA PIEZA DEFECTUOSA DEL MISMO, CUALQUIERA SEA EL MONTO MENOR.
Reclamos de Garantía
Para iniciar un reclamo, llame a Moen al 800-289-6636 (800-465-6130 en Canadá; 01-800-718-4345 en México), o escriba a Moen a la dirección que gura al dorso. Se requiere comprobante de compra.
Garantie limitée du système MotionSense
1. Identité et types des titulaires visés par la garantie
i. « L’Acheteur consommateur initial » signie le propriétaire inscrit d’une habitation unifamiliale occupée par le propriétaire et où le Produit est installé à l’origine (ou, si installé par un entrepreneur/ constructeur/propriétaire, le propriétaire inscrit à
qui le constructeur/entrepreneur propriétaire transfère d’abord l’habitation unifamiliale), mais seulement pour la durée pendant laquelle un tel acheteur possède l’habitation unifamiliale où le produit est installé, et conformément aux restrictions
additionnelles indiquées ci-dessous.
ii. Toute autre personne non conforme à ladite dénition d’un « Acheteur consommateur initial », et ayant acheté le Produit, est considérée comme un « Acheteur commercial initial », mais seulement pendant la période où l’Acheteur est propriétaire
de l’habitation où le Produit a été installé, et conformément aux restrictions additionnelles indiquées ci-dessous.
Ce qui est couvert par cette garantie limitée et les périodes de garantie applicables
Moen (le « Vendeur ») garantit que le système MotionSense
(qui contient le système hydraulique) et le ni ne présenteront aucun défaut de matériel et de main-d’œuvre en usine pour la durée indiquée ci-dessous : (1) Pendant toute la durée de vie de l’Acheteur consommateur initial; ou (2) pendant cinq (5) ans à compter
de la date d’achat dans le cas d’un Acheteur commercial initial (mais seulement tant que l’Acheteur consommateur/commercial initial continuera d’être propriétaire de l’habitation ou des lieux). La garantie pour toutes les autres pièces du Produit, y compris, mais
sans s’y limiter le boîtier électronique, le bec et les lentilles, sera d’une durée de : (1) cinq (5) ans à compter de la date d’achat d’un Acheteur consommateur initial ou de deux (2) ans à compter de la date d’achat dans le cas d’un Acheteur commercial initial (mais
seulement tant que l’Acheteur consommateur/commercial initial est propriétaire de l’habitation ou des lieux). Cette garantie limitée ne peut pas être transférée à des propriétaires ultérieurs de l’habitation ou des lieux ni à toute autre personne.
Ce que cette garantie ne couvre pas
Cette garantie limitée ne couvre que les défauts de conformité de fabrication et de matériaux indiqués ci-dessus, et ne couvre pas les problèmes de conformité ni les dommages pouvant découler de toute autre c ause, y compris, mais sans s’y limiter, les défauts ou
les dommages causés par l’utilisation de pièces autres que les pièces d’origine Moen, l ’erreur d’installation, l’usage abusif ou incorrect du Produit ou tout dommage causé par l’utilisation de produits nettoyants contenant des agents abrasifs, de l’alcool ou tout
autre solvant organique.
Recours unique et exclusif de l’Acheteur en vertu de cette garantie limitée
En cas de défauts de conformité liés à la fabrication ou aux matériaux trouvés dans l’un ou plusieurs des composants du Produit, l’unique obligation du Vendeur consiste, à sa seule discrétion, à réparer ou à remplacer tout composant non conforme ou à rembourser à l’Acheteur le prix d’achat du Produit. Il s’agit de l’unique recours exclusif du titulaire de la garantie du Produit en vertu de cette garantie limitée. Par exemple, sans s’y limiter, les coûts et frais suivants ne sont pas couverts par cette garantie limitée : (i)
les coûts de main-d’œuvre liés au retrait, à la réinstallation ou à la renition du Produit ou de l’un de ses composants (ou celui des matériaux de construction ayant dû être enlevés, réinstallés ou renis an d’eectuer la réparation ou de remplacer le Produit non
conforme); (ii) les frais d’expédition ou de transport requis pour retourner le Produit au Vendeur. Les composants remplacés ou réparés ne sont individuellement garantis qu’en vertu des mêmes modalités et pour la durée restante de la période de garantie limitée,
applicable à ce ou ces composants qui sont réparés ou remplacés.
STIPULATION D’EXONÉRATION DE GARANTIES
LA GARANTIE LIMITÉE DE LA PRÉSENTE REMPLACE ET EXCLUT TOUTE AUTRE GARANTIE NON INDIQUÉE EXPRESSÉMENT AUX PRÉSENTES, PEU IMPORTE QU’ELLE SOIT EXPLICITE OU IMPLICITE, PAR EFFET DE
LA LOI OU AUTREMENT, Y COMPRIS, MAIS SANS S’Y LIMITER, TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU D’ADÉQUATION À UN USAGE PARTICULIER. DANS L A MESURE OÙ TOUTE GARANTIE IMPLICITE PEUT TOUT DE MÊME EXISTER EN VERTU DE LA LOI,
UNE TELLE GARANTIE EST LIMITÉE À LA DURÉE DÉTERMINÉE PAR CETTE LOI. CERTAINS ÉTATS OU PROVINCES N’AUTORISENT PAS LA LIMITATION
DE DURÉE DE GARANTIES IMPLICITES, ALORS LES LIMITATIONS PRÉCITÉES PEUVENT NE PAS S’APPLIQUER À VOTRE CAS.
LIMITE DE RESPONSABILITÉ
LA SEULE RESPONSABILITÉ DU VENDEUR, EN VERTU DE CETTE GARANTIE, SE LIMITE AU REMPLACEMENT OU À LA RÉPARATION DU PRODUIT, OU AU REMBOURSEMENT DE SON PRIX D’ACHAT, COMME INDIQUÉ CI-DESSUS. EN AUCUN CAS, LE VENDEUR NE POURRA ÊTRE
TENU RESPONSABLE DE DOMMAGES ACCIDENTELS, INDIRECTS, CONSÉCUTIFS, NI DE DOMMAGES-INTÉRÊTS SPÉCIAUX OU PUNITIFS, Y COMPRIS, MAIS SANS S’Y LIMITER, LES DOMMAGES LIÉS À LA FABRICATION, AU RETRAIT, À LA RÉINSTALLATION, À LA REFINITION,
À LA PERTE D’UTILISATION DU PRODUIT, OU À UNE PERTE DE PROFIT, À LA PERTE D’UN REVENU, À LA PERTE D’UNE SURVALEUR, OU DE RÉCLAMATIONS POUR TROUBLES ÉMOTIONNELS SUBIS PAR LE TITUL AIRE DE LA GARANTIE, OU PAR DES CLIENTS DE CELUI-CI, PEU
IMPORTE QUE DE TELLES RÉCLAMATIONS S’APPUIENT SUR UN CONTRAT, UNE GARANTIE OU UN DÉLIT CIVIL ( Y COMPRIS, MAIS SANS S’Y LIMITER, LA RESPONSABILITÉ STRICTE OU LA NÉGLIGENCE) OU AUTRE, MÊME SI AVISÉ DE LA POSSIBILITÉ DE TELS DOMMAGES.
CERTAINS ÉTATS OU PROVINCES PEUVENT NE PAS AUTORISER L’EXCLUSION OU LA LIMITATION DES DOMMAGES ACCESSOIRES OU CONSÉCUTIFS. LES LIMITES OU LES EXCLUSIONS PRÉCITÉES PEUVENT DONC NE PAS S’APPLIQUER À VOTRE CAS. CETTE GARANTIE LIMITÉE
VOUS DONNE DES DROITS JURIDIQUES PARTICULIERS ET VOUS POUVEZ AVOIR D’AUTRES DROITS QUI PEUVENT VARIER ENTRE LES ÉTATS OU LES PROVINCES. MÊME ADVENANT LE CAS OÙ CETTE GARANTIE LIMITÉE SERAIT RÉPUTÉE AVOIR CONTREVENU À SON OBJECTIF
PRINCIPAL, EN AUCUN CAS L’OBLIGATION DU VENDEUR NE DÉPASSERA LE PRIX D’ACHAT DU PRODUIT GARANTI EN VERTU DES PRÉSENTES OU DU COMPOSANT NON CONFORME DE CELUI-CI, SELON CE QUI REPRÉSENTE LA SOMME LA MOINS ÉLEVÉE ENTRE CES DEUX
ÉVENTUALITÉS. ITS ESSENTIAL PURPOSE, IN NO EVENT WILL SELLER’S ENTIRE LIABILITY EXCEED THE PURCHASE PRICE OF THE PRODUC T WARRANTED HEREUNDER, OR THE NON-CONFORMING PORTION THEREOF, WHICHEVER IS THE LESSER AMOUNT.
Réclamations au titre de la garantie
Pour faire une réclamation, veuillez appeler Moen au 1-800-465-6130 (1-800-289-6636 aux É.-U.; 01-800-718-4345 au Mexique) ou écrivez à Moen à l’adresse indiquée au verso. Une preuve d’achat sera requise.
MC
MC
ne présentera aucun défaut de matériaux ni de fabrication. Moen garantit que le robinet sera libre de toute fuite ou d’égouttement pendant son usage normal et que le boîtier de contrôle du Produit
