Moen NDPF1576 Installation & Assembly

Download

Page 1

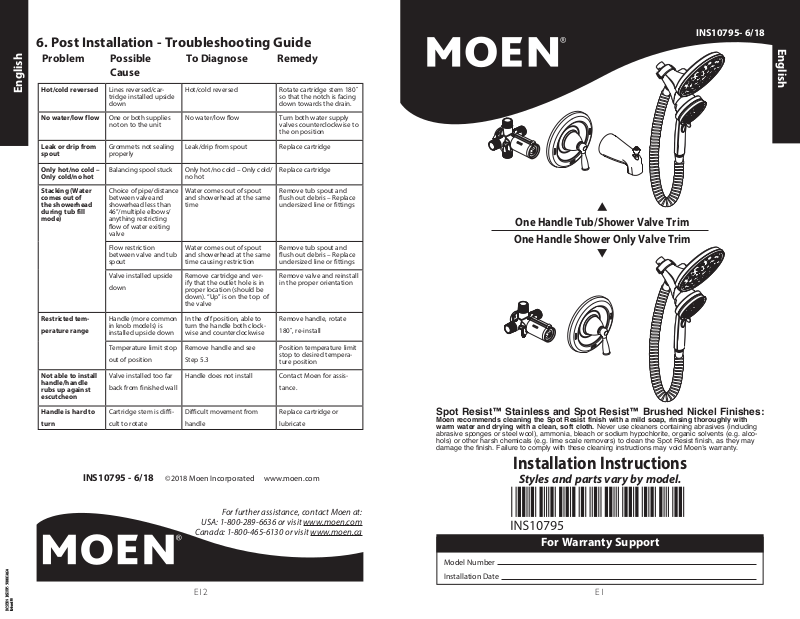

6. Post Installation - Troubleshooting Guide

Problem Possible

Cause

Hot/cold reversed Lines reversed/car-

English

No water/low flow One or both supplies

Leak or drip from spout

Only hot/no cold – Only cold/no hot

Stacking (Water comes out of the showerhead during tub fill mode)

Restricted tem-

perature range

Not able to install handle/handle rubs up against escutcheon

Handle is hard to

turn

tridge installed upside down

not on to the unit

Grommets not sealing properly

Balancing spool stuck Only hot/no cold – Only cold/

Choice of pipe/distance between valve and showerhead less than 46”/multiple elbows/ anything restricting flow of water exiting valve

Flow restriction between valve and tub spout

Valve installed upside

down

Handle (more common in knob models) is installed upside down

Temperature limit stop

out of position

Valve installed too far

back from finished wall

Cartridge stem is diffi-

cult to rotate

To Diagnose Remedy

Hot/cold reversed Rotate cartridge stem 180˚

No water/low flow Turn both water supply

Leak/drip from spout Replace cartridge

no hot

Water comes out of spout and showerhead at the same time

Water comes out of spout and showerhead at the same time causing restriction

Remove cartridge and verify that the outlet hole is in proper location (should be down). “Up” is on the top of the valve

In the off position, able to turn the handle both clockwise and counterclockwise

Remove handle and see

Step 5.3

Handle does not install Contact Moen for assis-

Difficult movement from

handle

so that the notch is facing down towards the drain.

valves counterclockwise to the on position

Replace cartridge

Remove tub spout and flush out debris – Replace undersized line or fittings

Remove valve and reinstall in the proper orientation

Remove handle, rotate

180˚, re-install

Position temperature limit stop to desired temperature position

tance.

Replace cartridge or

lubricate

INS10795- 6/18

One Handle Tub/Shower Valve Trim

One Handle Shower Only Valve Trim

Spot Resist™ Stainless and Spot Resist™ Brushed Nickel Finishes:

Moen recommends cleaning the Spot Resist finish with a mild soap, rinsing thoroughly with warm water and drying with a clean, soft cloth. Never use cleaners containing abrasives (including

abrasive sponges or steel wool), ammonia, bleach or sodium hypochlorite, organic solvents (e.g. alcohols) or other harsh chemicals (e.g. lime scale removers) to clean the Spot Resist finish, as they may

damage the finish. Failure to comply with these cleaning instructions may void Moen’s warranty.

English

For further assistance, contact Moen at:

USA: 1-800-289-6636 or visit www.moen.com

Canada: 1-800-465-6130 or visit www.moen.ca

E12

Installation Instructions

Styles and parts vary by model.

For Warranty Support

Model Number

Installation Date

Page 2

English

Thank you for choosing Moen.

Please Contact Moen First

For Installation Help, Missing or Replacement Parts

USA

1-800-BUY-MOEN

1-800-289-6636

www.moen.com

1-800-465-6130

CANADA

www.moen.ca

Visit Moen.com for product specific parts diagrams.

Styles and parts vary by model.

Tub/Shower Parts Supplied

Installs behind wall.

Installs on wall exterior.

English

Table of Contents

Tub/Shower Parts Supplied ............................................................................................... E3

Shower Only Parts Supplied.............................................................................................. E3

Rough-in Plumbing Variations

Copper .................................................................................................................................. E4

IPS ........................................................................................................................................... E4

PEX ......................................................................................................................................... E5

CVPC ...................................................................................................................................... E5

Helpful Tools ................................................................................................................E4-E5

Installation Schematics ....................................................................................................... E6

Thin Wall/Thick Wall and Plaster Ground Installation ....................................... E6-E8

Trim Installation .............................................................................................................E8-E10

Setting the Temperature Limit Stop ........................................................................... E10

Warranty ................................................................................................................................. E11

Care Instructions ..................................................................................................................E12

Troubleshooting Guide ..................................................................................................... E12

A. Shower Arm Flange B. 4 Port Valve and Stop Tube C. Key Stop D. Adjustable Temperature Limit Stop E. Plaster Ground F. Escutcheon G. Escutcheon Screws (x2) (2-3/16”) H. Shower Arm

I. Lever Handle Adapter J. Adapter Screw (1/2”) K. Lever Handle L. Hex Screw M. 7/64” Hex Wrench N. Tub Spout O. Showerball P. Nut

Shower Only Parts Supplied

A. Shower Arm Flange B. 3 Port Valve and Stop Tube C. Key Stop D. Adjustable Temperature Limit Stop E. Plaster Ground F. Escutcheon G. Escutcheon Screws (x2) (2-3/16”) H. Shower Arm

Installs behind wall.Installs on wall exterior.

is omitted on purpose

due to shower only

conguration

I. Lever Handle Adapter J. Adapter Screw (1/2”) K. Lever Handle L. Hex Screw M. 7/64” Hex Wrench O. Showerball P. Nut

Q. Rainshower with 3 Way Diverter R. Handheld Shower S. Washer (x2) T. Hose U. Product Identification Label

For trim only, please proceed to step E8.

Page 3

1. Determining Your Existing Rough-In Plumbing Installation

Flashlight Key Hole Saw

If you are replacing your plumbing valve, see below for four common plumbing methods. Specific rough-in fittings are not supplied. These may be required for installation. Remove existing handle and valve trim before replacing your valve. Please follow all local building and plumbing codes.

English

Copper

Note:

Depending on your installation configuration, additional pipe and pipe fittings may be required.

PEX

English

Helpful Tools

For safety and ease of faucet replacement,

Moen recommends the use

of these helpful tools.

Measuring TapeSafety Glasses

Front View

Wire Brush

Back View

Lead-free Solder Kit

Adjustable Wrench

Flashlight

Phillips Screwdriver

Thermometer

Tube Cutter

Thread Seal Tape

Pipe Joint Compound

Key Hole Saw

IPS – (Galvanized Iron Pipe/Threaded Connections)

Helpful Tools

For safety and ease of faucet replacement,

Moen recommends the use

of these helpful tools.

Front View

Measuring TapeSafety Glasses

Thermometer

Torch

Helpful Tools

For safety and ease of faucet replacement,

Moen recommends the use

of these helpful tools.

Front View

Adjustable Wrench

ull Circle Crimping Tool

Measuring TapeSafety Glasses

Thread Seal Tape

Thermometer Tubing Cutter

Pipe Joint Compound

Phillips Screwdriver

Back View

CPVC

Helpful Tools

For safety and ease of faucet replacement,

Moen recommends the use

of these helpful tools.

Pipe Joint Compound

Front View

Measuring TapeSafety Glasses

Back View

Adjustable Wrench

Thread Seal Tape

Adjustable Wrench

Flashlight Key Hole Saw

Phillips Screwdriver

Pipe Joint Compound

CAUTION – TURN HOT & COLD WATER SUPPLIES OFF BEFORE

REMOVING YOUR CURRENT FAUCET OR DISASSEMBLING YOUR

CURRENT VALVE. OPEN FAUCET HANDLE TO RELIEVE WATER

PRESSURE AND ENSURE COMPLETE WATER SHUT-OFF HAS BEEN

ACCOMPLISHED.

Adjustable Wrench

CPVC Cement

Thread Seal Tape

Thermometer Tubing Cutter

Phillips Screwdriver

Back View

CAUTION – TURN HOT & COLD WATER SUPPLIES OFF BEFORE

REMOVING YOUR CURRENT FAUCET OR DISASSEMBLING YOUR

CURRENT VALVE. OPEN FAUCET HANDLE TO RELIEVE WATER

PRESSURE AND ENSURE COMPLETE WATER SHUT-OFF HAS BEEN

ACCOMPLISHED.

Page 4

2. Installation Schematics – Measuring for Ideal Tub/Shower Performance

Installation of this product at non-recommended measurements may lead to issues such as water discharge from the showerhead during

English

tub fill mode.

2.1

2.2

3.1

Valve

Thin Wall Installation

less than 1/4"

(6mm)

Plaster Ground

2-1/4" min.

(57mm)

3-1/2" max.

(89mm)

Valve

Thick Wall Installation

more than

(6mm)

1/4"

Plaster Ground

4-1/2" (114mm)

English

78” (1981mm)

6” (152mm) Min.

11” (229mm) Max.

Use 1/2” Copper or

IPS Pipe Only

Tub/Shower

Position the valve body 32 inches from the floor of the tub basin. The shower arm should be placed 78 inches above the floor of the tub basin (recommended installation of the shower arm is with a flanged elbow fitting – not included – and attached to a wood brace). The tub spout is to be no less than 6 inches and no greater than 11 inches below the valve. If installing a threaded tub spout, connect to the valve with 1/2 inch pipe or 1/2 inch copper tubing with a threaded adapter. If installing a slip-fit tub spout, connect to the valve with only copper tubing – no threaded adapter is needed.

See step 4.3 for tub spout tube length.

32” (813mm)

Shower Only

The center of the valve should be 45 inches to 48 inches above the shower stall floor. The shower arm should be placed 78 inches above shower stall floor (recommended installation of the shower arm is with a flanged elbow fitting – not included – and attached to a wood brace).

3. Installing Your Valve

Moen has provided a plaster ground attached to the valve to be used as an installation and alignment guide. The plaster ground comes attached to the valve in the standard configuration from the factory. The plaster ground may be configured in different ways to accommodate various installation needs and maximize the aesthetic look of the valve in the shower. The plaster ground may be left in place until the trim is installed in order to protect the valve from possible construction damage.

78” (1981mm)

45-48”

(1143-1219mm)

Plaster ground should be attached to valve using screw hole #1.

Thin Wall Installation:

(Using the plaster ground to support the valve)

The thin wall installation method is used when the tub/shower wall is less than ¼ inches thick (such as a fiberglass tub surround) and will be the main source of support for the valve. Installations of this

type require the plaster ground to remain attached to the valve.

1. Drill a 2-1/4 inch to 3-1/2 inch diameter hole thru the wall in the location shown in the installation schematic. This hole will allow access to the valve but not the plaster ground.

2. Center the plaster ground / valve assembly behind the wall opening.

3. Attach the water connections to the valve.

4. Break off the plaster ground cap with a pair of pliers. Once the trim is installed, the wall will be “trapped” between the trim and the plaster ground.

Thick wall Installation:

(Most installations)

The thick wall installation method is used when the tub/shower wall is greater than ¼ inches thick. Thick walls are usually built

up with materials such as cement board, drywall, tile etc. The plaster ground will aid with alignment and can remain attached to the valve until the valve has been positioned and secured.

1. Drill a 4-1/2 inch hole in the wall (the same size as the plaster ground) in the location shown in the installation schematic. This hole will help support the valve during installation and allow access for future servicing if necessary.

2. Position the plaster ground in the hole so that its printed face is flush with the finished wall. This will ensure that the valve will be at the proper height to accept the trim.

3. Mechanically secure the valve to the wall frame members by the use of straps (not included) or attaching the valve mounting holes to a cross member behind the valve through mounting tabs on the valve.

4. Attach the water connections to the valve.

5. Remove the plaster ground or break off the plaster ground cap and discard.

3.2

(Wall)

Ensure cartridge clip is installed prior to escutcheon installation. For a thin wall installation, the wall will be “trapped” between the plaster ground and the trim. The plaster ground may be discarded for thick wall installations. Once the valve is secured in place, remove the escutcheon screws (G). Keep

the escutcheon screws (G) for installation of the escutcheon (F). Place product identification label (U) on back of escutcheon. Make sure wall is clean, place the escutcheon (F) over the stop tube (B) then re-install the screws (G). A gasket on the back of the escutcheon provides a seal against the wall.

escutcheon

Secure

to wall.

Page 5

YES

3-3/4" (95mm) Min.

Special instructions for shallow wall cavity installations:

This plaster ground valve assembly variation should only be used when the wall cavity restricts the depth the valve may be placed in the wall. It can be used with either the thick wall installation when the back wall prevents the plaster ground printed face from coming flush to the finished wall or the thin wall installation where the plaster

English

ground / valve assembly will not fit within the wall cavity.

Note: Installing the valve using this method will result in the handle extending into the shower area farther and exposing more of the valve.

Snap o Plaster Ground Cap

Rotated 90° clockwise view

4.1D

4.1E

4.1F

English

Hand tighten Nut (P) to secure Rainshower until Nut stops.

1. Attach Washer (S) and Hose (T) to Rainshower (Q).

2. Attach Washer (S) and Hose (T )

Dock Handshower (R) to Rainshower (Q).

to Handshower (R).

4.2

To reconfigure the plaster ground / valve assembly for a shallow wall cavity installation:

1. Using a pair of pliers, remove the plaster ground cap by snapping it off.

Remove the screw(s) holding the plaster ground to the valve.

3. Remove the #2 hole covers by prying them out with a flat bladed screw driver or drilling them out with a 3/16” drill bit.

4. Rotate the plaster ground 90° clockwise so that the arrows on either side of the word optional point upwards and reinstall the screws removed in step 2 into the holes marked

5. Install the plaster ground per the thick wall installation or thin wall installation method described earlier.

4. Installing Your Moen Tub/Shower Trim

4.1A

Loosen Nut (P) to allow Showerball (O) to rotate.

4.1B

1. Attach Rainshower (Q) to Shower Arm (H).

2. Thread Showerball (O) to

Shower Arm (H).

4.1C

Tighten Showerball (O) with a wrench.

4.3A

Tub Spout Installation

(y) + (x) + 1/4” = Pipe Length

To determine the proper pipe length, measure from the inside elbow shoulder to the wall (y) and from the threaded adapter inside of the

tub spout to the base of the tub spout (x), then add 1/4”.

4.4

Turn diverter knob of Rainshower (Q) to desired shower mode.

1. Rainshower

Combina

Handshow

tion

Threaded Tub Spout Installation

Thread seal tape

If this is a shower only installation, skip to step 4.4.

IPS (threaded) spouts are designed to screw onto a pipe with 1/2 inch male pipe threads. To determine the proper pipe length, measure from the inside elbow shoulder to the wall (y) and from the threaded adapter inside of the tub spout to the base of the tub spout (x), then add 1/4”. Place thread seal tape around the pipe threading and a sealant (plumbers putty or caulk) around the base of the pipe to prevent leaking behind the wall. Thread the tub spout onto the pipe until flush with the wall.

Cartridge Orientation

Now you are ready to attach the handle. Rotate cartridge stem so the notch at the end of the stem is facing down towards the drain. Insert the key stop (C) and the adjustable limit stop (D) into stop tube as shown.

Page 6

Lever Handle Installation

4.5

English

Attach the plastic handle adapter (I) to the cartridge

stem using the 1/2 inch adapter screw (J). Make sure the

ridges on the back of the adapter (I) are

to the left of the tab on limit stop (D).

Place the lever (K) on the lever handle adapter.

5. Setting The Temperature Limit Stop and Finishing Your

Tub/Shower Installation

5.1

Turn on the hot and cold water supply to check for leaks and set temperature limit stop.

5.3

Remove the lever (K) and lever handle adapter (I). Note the position of the stop. Position the adjustable temperature limit stop (D) so the lever stops at that position. This prevents the lever from being turned into an unsafe temperature.

5.2

Rotate the lever counterclockwise until the water is to the maximum desired temperature, not to exceed 120 degrees F (49 degrees C). Seasonal maintenance of the maximum outlet temperature may be

120F (49C)

HOTTEST

required due to changes in groundwater temperature.

TURN LEVER TO THE OFF POSITION ONCE THE TEMPERATURE IS SET.

If temperature exceeds 120 degrees, go to step 5.3.

If temperature is less than 120 degrees, go to step 5.5.

5.4

After setting the adjustable temperature limit stop (D) to the desired position, reattach the lever handle adapter (I), adapter screw (J), and lever (K) – make sure ridges on back of (I) are to the left of the tab on (D).

E10

5.5

Using 7/64 inches hex wrench (M), insert and tighten adapter screw (J) into lever (K).

Care Instructions

To preserve the finish on the metallic parts of your Moen faucet, apply non-abrasive wax, such

English

as car wax. Any cleaners should be rinsed off immediately.

Cleaning Instructions

To preserve the finish on the metallic parts of your Moen faucet, apply non-abrasive wax, such as car wax. Any cleaners should be rinsed off immediately.

Spot Resist™ Stainless and Spot Resist™ Brushed Nickel Finishes:

Moen recommends cleaning the Spot Resist finish with a mild soap, rinsing thoroughly with warm water and drying with a clean, soft cloth. Never use cleaners containing abrasives

(including abrasive sponges or steel wool), ammonia, bleach or sodium hypochlorite, organic solvents (e.g. alcohols) or other harsh chemicals (e.g. lime scale removers) to clean the Spot Resist finish, as they may damage the finish. Failure to comply with these cleaning instructions may void Moen’s warranty.

Moen Lifetime Limited Warranty

Moen products have been manufactured under the highest standards of quality and workmanship. Moen warrants to the original consumer purchaser for as long as the original consumer purchaser owns their home (the “Warranty Period” for homeowners), that this faucet will be leak- and drip-free during normal use and all parts and finishes of this faucet will be free from defects in material and manufacturing workmanship. All other purchasers (including purchasers for industrial, commercial and business use) are warranted for a period of 5 years from the original date of purchase (the “Warranty Period” for non-homeowners).

If this faucet should ever develop a leak or drip during the Warranty Period, Moen will FREE OF CHARGE provide the parts necessary to put the faucet back in good working condition and will replace FREE OF CHARGE any part or finish that proves defective in material and manufacturing workmanship, under normal installation, use and service. Replacement parts may be obtained by calling 1-800-289-6636 (Canada 1-800-465-6130), or by writing to the address shown. Proof of purchase (original sales receipt) from the original consumer purchaser must accompany all warranty claims. Defects or damage caused by the use of other than genuine Moen parts is not covered by this warranty. This warranty is applicable only to faucets purchased after December, 1995 and shall be effective from the date of purchase as shown on purchaser’s receipt.

This warranty is extensive in that it covers replacement of all defective parts and finishes. However, damage due to installation error, product abuse, product misuse, or use of cleaners containing abrasives, alcohol or other organic solvents, whether performed by a contractor, service company, or yourself, are excluded from this warranty. Moen will not be responsible for labor charges and/or damage incurred in installation, repair or replacement, nor for any indirect, incidental or consequential damages, losses, injury or costs of any nature relating to this faucet. Except as provided by law, this warranty is in lieu of and excludes all other warranties, conditions and guarantees, whether expressed or implied, statutory or otherwise, including without restriction those of merchantability or of fitness for use.

Some states, provinces and nations do not allow the exclusion or limitation of incidental or consequential damages, so the above limitations or exclusions may not apply to you. This warranty

gives you specific legal rights and you may also have other rights which vary from state to state, province to province, nation to nation. Moen will advise you of the procedure to follow in making warranty claims. Simply write to Moen Incorporated using the address below. Explain the defect and include proof of purchase and your name, address, area code and telephone number.

Moen Incorporated

25300 Al Moen Drive, North Olmsted, Ohio 44070-8022 U.S.A.

Shower heads: Standard 9.5 L/min (2.5 gpm) max. and High Efficiency 7.6 L/min (2.0 gpm) max. or less

For use with automatic compensating valves rated at 5.7 L/min (1.5 gpm) or less

Automatic Compensating Valves:

Posi-Temp® and CFG®: For use with Showerheads rated at 5.7 L/min (1.5 gpm) or higher ExactTemp® and ioDigital™: For use with Showerheads rated at 9.5 L/min (2.5 gpm) or higher Moentrol®: For use with Showerheads rated at 4.9 L/min (1.3 gpm) or higher

E11

Page 7

6. Guía de solución de problemas post-instalación

Problema Posible causa Para

Diagnosticar

Remedio

INS10795- 6/18

Español

Caliente/frío

Español

invertidos

No hay agua/poco flujo

Fuga o gotera del surtidor

Sólo caliente/no hay fría – sólo fría / no hay caliente

Apilamiento (sale agua de la regadera durante el modo de llenado de la tina)

Rango de temperatura restringido

No se puede instalar el monomando/ el monomando roza contra el chapetón.

El monomando está demasiado duro de girar.

Líneas invertidas/cartucho instalado cabeza abajo

Uno o ambos suministros no está conectado a la unidad

Las arandelas no sellan correctamente

Carrete compensador atascado

Elección de la tubería/ distancia entre la válvula y la regadera menor de 46” (117 cm)/múltiples codos/cualquier cosa que restrinja el flujo del agua que sale de la válvula

Restricción de flujo entre la válvula y el surtidor de la tina

Válvula instalada patas arriba

El monomando (más comúnmente en los modelos de perilla) está instalado patas arriba

El tope de límite de temperatura está fuera de posición

La válvula está instalada demasiado hacia atrás de la pared terminada.

Es difícil hacer girar el vástago del cartucho.

Caliente/frío invertidos Haga girar el vástago del

No hay agua/poco flujo Haga girar ambas válvulas

Fuga o gotera del surtidor Reemplace el cartucho

Sólo caliente/no hay fría – sólo fría /no hay caliente

Sale agua del surtidor y de la regadera al mismo tiempo

Sale agua del surtidor y de la regadera al mismo tiempo, causando una restricción

Retire el cartucho y verifique que el agujero de salida esté en su ubicación correcta (debe estar hacia abajo). La palabra “Up” debe quedar en la parte de arriba de la válvula

En posición cerrado, se puede girar el monomando tanto en dirección de las agujas del reloj como en dirección contraria a las agujas del reloj

Retire el monomando y vea el paso 5.3

No se puede instalar el monomando .

Movimiento difícil del monomando.

cartucho 180° de modo que la muesca quede hacia abajo hacia el desagüe.

de suministro en dirección contraria a las agujas del reloj a la posición abierto

Reemplace el cartucho

Cambie la tubería a IPS o cobre/ mueva la distancia de la regadera a la válvula a por lo menos 46” (117 cm)/cambie o retire cualquier restricción

Retire el surtidor de la tina y enjuague cualquier basura – reemplace la línea o accesorios demasiado pequeños

Retire la válvula y vuelva a instalarla en la orientación correcta

Retire el monomando, haga girar 180°, vuelva a instalar

Coloque el top de temperatura en la posición de temperatura deseada

Póngase en contacto con Moen para solicitar ayuda.

Reemplace el cartucho o lubrique.

Terminación para válvula monomando para tina/regadera Terminación para válvula monomando para tina/regadera

Acabado inoxidable Spot Resist™ y níquel cepillado Spot Resist™:

Moen recomienda limpiar el acabado Spot Resist con un jabón suave, enjuagar bien con agua tibia y secar con un trapo limpio suave. No use nunca limpiadores que contengan abrasivos (inclusive esponjas

abrasivas o lana de acero), amoníaco, cloro, hipoclorito de sodio, solventes orgánicos (p. ej., alcoholes) u otras sustancias químicas agresivas (p. ej., desincrustantes) para limpiar el acabado Spot Resist, ya que pueden dañar el acabado. No cumplir con estas instrucciones de limpieza puede anular la garantía de Moen.

Instrucciones para la instalación

Los estilos y piezas varían por el modelo.

Si necesita más ayuda, póngase en contacto con Moen a:

EEUU: 1-800-289-6636 o visite www.moen.com

Canadá: 1-800-465-6130 o visite www.moen.ca

S12

Para obtener soporte bajo garantía

Número de modelo

Fecha de instalación

Page 8

Gracias por elegir Moen.

Español

Por favor, contáctese primero con Moen

Para obtener ayuda de instalación, piezas faltantes o de recambio

USA

1-800-BUY-MOEN

1-800-289-6636

www.moen.com

1-800-465-6130

CANADA

www.moen.ca

Visite Moen.com para consultar diagramas de piezas de pro-

ductos específicos. Los estilos y piezas varían por el modelo.

Piezas provistas para tina/regadera

Se instala detrás de la pared.

Se instala en la parte exterior de la pared.

Español

Índice

Piezas provistas para tina/regadera ............................................................................... S3

Piezas provistas para regadera solamente .................................................................. S3

Variaciones de plomería empotrada

Cobre ..................................................................................................................................... S4

IPS ........................................................................................................................................... S4

PEX ......................................................................................................................................... S5

CVPC ...................................................................................................................................... S5

Herramientas útiles .................................................................................................... S4-S5

Esquema de instalación ...................................................................................................... S6

Instalación sobre pared fina/pared gruesa y plantilla de yeso ...................... S6-S8

Instalación de la terminación ...................................................................................S8-S10

Ajuste del tope de límite de temperatura ................................................................ S10

Garantía ..................................................................................................................................S11

Instrucciones para el cuidado .......................................................................................S11

Guía de resolución de problemas ................................................................................. S12

A. Brida del brazo de la regadera B. Válvula y tubo de tope de 4 entradas C. Tope de llave D. Tope de límite de

temperatura ajustable

E. Plantilla de yeso F. Chapetón G. Tornillos del chapetón (2-3/16”)

H. Brazo de la regadera I. Adaptador del

monomando de palanca

J. Tornillo del adaptador (1/2”) K. Monomando de palanca L. Tornillo hexagonal M. Llave hexagonal de 7/64” N. Surtidor de la tina O. Bola de regadera

P. Tuerca Q. Regadera tipo lluvia con

derivador de 3 vías

R. Regadera manual S. Arandela (x2) T. Manguera U. Etiqueta de identificación

del producto

Piezas provistas para regadera solamente

Se instala detrás de la pared.Se instala en la parte exterior de la pared.

Se omite a propósito

debido a la conguración

con regadera solamente

A. Brida del brazo de la regadera B. Válvula y tubo de tope de 4 entradas C. Tope de llave D. Tope de límite de

temperatura ajustable

E. Plantilla de yeso F. Chapetón G. Tornillos del chapetón (2-3/16”)

H. Brazo de la regadera I. Adaptador del monomando

de palanca

J. Tornillo del adaptador (1/2”) K. Monomando de palanca L. Tornillo hexagonal M. Llave hexagonal de 7/64” O. Bola de regadera P. Tuerca

Q. Regadera tipo lluvia con derivador de 3 vías

R. Regadera manual S. Arandela (x2) T. Manguera U. Etiqueta de identificación

del producto

Para instalar solamente la terminación, vaya al paso E8.

Page 9

1. Para determinar su instalación de plomería empotrada existente

Si va a reemplazar su válvula sanitaria, consulte abajo para ver cuatro métodos comunes de plomería. No se proveen accesorios específicos para empotrar que puedan ser necesarios para la instalación. Retire el monomando y la terminación de la válvula existentes antes de reemplazarla. Por favor, respete todos los códigos locales de construcción y plomería.

Español

Cobre

Nota:

De acuerdo a la configuración de su instalación pueden ser necesarios tubos y accesorios adicionales.

PEX

Español

Herramientas útiles

Para que el cambio de la llave sea

fácil y seguro, Moen le recomienda

usar estas útiles herramientas.

Vista de

frente

Vista de

atrás

Cepillo de alambre Cinta de medir

Cepillo de alambreDestornillador Phillips

Kit de soldadura sin plomo

Llave ajustable

Linterna

Termómetro

Soplete

Corta tuberías

Cinta para sellar roscas

Mezcla para juntas de tubería

Serrucho de punta

IPS – (Tubo de hierro galvanizado/Conexiones roscadas)

Herramientas útiles

Para que el cambio de la llave sea

fácil y seguro, Moen le recomienda

usar estas útiles herramientas.

Vista de

frente

Cinta de medirCepillo de alambre

Termómetro

CPVC

Vista de

frente

Vista de

atrás

Vista de

frente

Herramientas útiles

Para que el cambio de la llave sea

fácil y seguro, Moen le recomienda

usar estas útiles herramientas.

Cinta de medirCepillo de alambre

Llave ajustable Cinta para sellar roscas Destornillador Phillips

Linterna

Mezcla para juntas de tubería

TermómetroCorta tuberías

Serrucho de punta

Herramientas útiles

Para que el cambio de la llave sea

fácil y seguro, Moen le recomienda

usar estas útiles herramientas.

Cinta de medirCepillo de alambre

Mezcla para juntas de tubería

Llave ajustable

Vista de

atrás

Cinta para sellar roscas

Llave ajustable

Linterna

Destornillador Phillips

Mezcla para juntas de tubería

Serrucho de punta

PRECAUCIÓN – CIERRE LA TOMA DE AGUA FRÍA Y CALIENTE

ANTES DE QUITAR LA LLAVE EXISTENTE O DESMONTAR LA

VÁLVULA. ABRA LA LLAVE PARA LIBERAR LA PRESIÓN,

Y ASEGÚRESE DE QUE ESTÉ BIEN CERRADA EL AGUA.

Llave ajustable

Vista de

atrás

Cinta para sellar roscas

Cemento CPVC Termómetro

LinternaSerrucho de punta

Destornillador Phillips

Corta tuberías

PRECAUCIÓN – CIERRE LA TOMA DE AGUA FRÍA Y CALIENTE

ANTES DE QUITAR LA LLAVE EXISTENTE O DESMONTAR LA

VÁLVULA. ABRA LA LLAVE PARA LIBERAR LA PRESIÓN,

Y ASEGÚRESE DE QUE ESTÉ BIEN CERRADA EL AGUA.

Page 10

2. Esquema de instalación – Medidas para un desempeño ideal de la tina/regadera

La instalación de este producto con medidas no recomendadas puede llevar a problemas como pérdidas de agua de la regadera durante el

Español

modo de llenado de la tina.

2.1

2.2

3.1

Válvula

Instalación sobre pared na

Menos de ¼” (6 mm)

Plantilla de yeso

2-1/4" min.

(57mm)

3-1/2" máx.

(89mm)

Válvula

Instalación sobre pared gruesa

Más de ¼” (6 mm)

Plantilla de yeso

4-1/2" (114mm)

Español

78” (1981mm)

6” (152mm) Min.

11” (229mm) Max.

Use tubo de cobre o tubo

IPS de ½” solamente

Tina /regadera

Ubique el cuerpo de la válvula a 32 pulgadas (81.28 cm) del piso de la tina. El brazo de la regadera debe ser colocado a 78 pulgadas (198.12 cm) por encima del piso de la tina (la instalación recomendada del brazo de la regadera es con un accesorio de codo embridado – no incluido – y fijo a una ménsula de madera). El surtidor de la tina debe colocarse no menos de 6 pulgadas (15 cm) y no más de 11 pulgadas (27.5 cm) debajo de la válvula. Si se instala un surtidor de tina roscado, conéctelo a la válvula con tubo de 1/2” o con tubo de cobre de 1/2” con un adaptador roscado. Si se instala un surtidor de tina deslizable, conéctelo a la válvula con tubo de cobre solamente – no se necesita adaptador roscado.

Consulte el paso 4.3 para ver el largo del tubo del surtidor de la tina.

32” (813mm)

Regadera solamente

El centro de la válvula debe estar entre 45 y 48 pulgadas (114 cm y 122 cm) por encima del piso de la cabina de la regadera. El brazo de la regadera debe ser colocado a 78 pulgadas (198. 12 cm) por encima del piso de la cabina (la instalación recomendada del brazo de la regadera es con un accesorio de codo embridado – no incluido – y fijo a una ménsula de madera).

3. Instalación de la válvula

Moen ha provisto una plantilla de yeso adherida a la válvula para ser utilizada como guía de instalación y alineación. La plantilla de yeso viene adherida a la válvula en la configuración estándar de fábrica. La plantilla de yeso puede ser configurada de distintas maneras para adaptarse a varias necesidades de instalación y maximizar el aspecto estético de la válvula en la regadera. La plantilla de yeso puede dejarse adherida hasta la instalación de la terminación para proteger la válvula de posibles daños durante la instalación.

78” (1981mm)

45-48”

(1143-1219mm)

La plantilla de yeso debe fijarse a la válvula usando el agujero para tornillo #1.

Instalación sobre pared fina: (Usando la plantilla de yeso para soportar la válvula)

El método de instalación sobre pared fina se utiliza cuando la pared de la tina/ regadera tiene menos de ¼” de espesor (como en el caso de un cerramiento de fibra de vidrio) y será la forma de soporte principal de la válvula. Las instalaciones de

este tipo requieren que la plantilla de yeso permanezca adherida a la válvula.

1. Perfore un agujero de 2-1/4” a 3-1/2” (5.715 cm a 8.255 cm) de diámetro a través de la pared en el sitio indicado en el esquema de instalación. Este agujero permitirá el acceso a la válvula pero no a la plantilla de yeso.

2. Centre el conjunto de la plantilla de yeso y la válvula detrás de la abertura en la pared.

3. Conecte las conexiones de agua a la válvula.

4. Rompa la tapa de la plantilla de yeso con unas pinzas. Una vez instalada la terminación, la pared quedará “atrapada” entre la terminación y la plantilla de yeso.

Instalación sobre pared gruesa: (La mayoría de las instalaciones)

El método de instalación sobre pared gruesa se utiliza cuando la pared de la tina/regadera tiene más de ¼” de espesor.

Las paredes gruesas generalmente están construidas con materiales como paneles de cemento o de yeso, azulejos, etc. La plantilla de yeso ayudará a alinear y puede permanecer adherida a la válvula hasta que haya sido ubicada y fijada.

1. Perfore un agujero de 4-1/2” (11.43 cm) en la pared (del mismo tamaño que la plantilla de yeso) en el sitio indicado en el esquema de instalación. Este agujero ayudará a soportar la válvula durante la instalación y permitirá el acceso para servicio futuro si es necesario.

2. Coloque la plantilla de yeso en el agujero de modo que su cara impresa queda a ras de la pared terminada. Esto asegurará que la válvula quede a una altura correcta para aceptar la terminación.

3. Sujete mecánicamente la válvula al bastidor de la pared por medio de correas (no incluidas) o fijando los agujeros de montaje de la válvula a un travesaño detrás de la misma a través de las aletas de montaje de la válvula.

4. Conecte las conexiones de agua a la válvula.

5. Retire la plantilla de yeso o rompa la tapa de la plantilla de yeso y deseche.

3.2

(Pared)

Asegúrese de que el clip del cartucho esté instalado antes de la instalación del chapetón. Para una instalación sobre pared fina, la pared quedará “atrapada” entre la plantilla de yeso y la terminación. La plantilla de yeso puede ser desechada para instalaciones sobre pared gruesa. Una vez que la válvula quede fija en su lugar, retire los tornillos del chapetón (G). Conserve los tornillos del chapetón (G) para instalar el chapetón (F). Coloque la etiqueta de identificación del producto (U) en la parte de atrás del chapetón. Asegúrese de que la pared esté limpia, coloque el chapetón (F) sobre el tubo de tope (B) y luego vuelva a instalar los tornillos (G). Un empaque en la parte de atrás del chapetón provee un sello contra la pared.

Sujete el

chapetón a

la pared.

Page 11

SÍ

3-3/4" (95mm) Min.

Instrucciones especiales para instalaciones en cavidades de pared poco profundas:

Vista girada 90° en dirección

Esta variación del conjunto de válvula y plantilla de yeso debe ser utilizada solamente

Español

Para reconfigurar el conjunto de la plantilla de yeso y la válvula para instalarlo en una

1. Con unas pinzas, retire la tapa de la plantilla de yeso desprendiéndola.

2. Retire el/los tornillo(s) que sujetan la plantilla de yeso a la válvula.

3. Retire las tapas de los tornillos #2 haciendo palanca con un destornillador de punta plana

4. Haga girar la plantilla de yeso 90° en dirección de las agujas del reloj para que las flechas

5. Instale la plantilla de yeso según el método de instalación sobre pared gruesa o sobre

4. Instalación de la terminación Moen para tina/regadera

4.1A

Aoje la tuerca (P) para permitir que gire la bola de regadera (O).

cuando la cavidad de la pared limita la profundidad a la que puede colocarse la válvula en la pared. Puede ser usada en la instalación sobre pared gruesa cuando la pared de atrás no permite que la cara impresa de la plantilla de yeso quede a ras de la pared terminada o en la instalación sobre pared fina cuando el conjunto de plantilla de yeso y válvula no quepa dentro de la cavidad en la pared.

Nota: La instalación de la válvula por este método hará que el monomando se extienda más hacia la zona de la regadera exponiendo más de la válvula.

Desprenda la tapa de la plantilla de yeso

de las agujas del reloj

cavidad de pared poco profunda:

o perforándolos con una mecha de 3/16”.

a cada lado de la palabra opcional apunten hacia arriba y vuelva a instalar los tornillos retirados en el paso 2 en los agujeros marcados 2.

pared fina descritos anteriormente.

4.1B

1. Conecte la regadera tipo lluvia

2. Enrosque la bola de regadera

(Q) al brazo de regadera (H).

4.1C

Apriete la bola de regadera (O) con una llave.

(O) al brazo de regadera (H).

4.1D

Apriete la tuerca (C) con la mano para jar la regadera tipo lluvia hasta que la tuerca se detenga.

4.2

4.3A

Instalación del surtidor de la tina

(y) + (x) + ¼” = Longitud del tubo

Para determinar la longitud correcta del tubo, mida desde la parte interior del codo hasta la pared (y) y desde el adaptador roscado dentro del surtidor de la tina hasta la base del mismo (x) y luego agregue 1/4".

4.4

4.1E

1. Conecte la arandela (S) y la manguera (T) a la regadera tipo lluvia (Q).

2. Conecte la arandela (S) y la manguera (T) a la regadera

manual (R).

Haga girar la perilla de la válvula de desvío de la regadera (G) para seleccionar el modo de regadera deseado.

1. Regadera tipo lluvia

Combinación

3. Regadera manual

Instalación del surtidor roscado de la tina

Si esta es una instalación de regadera solamente, vaya al paso 4.4.

Los surtidores IPS (roscados ) están diseñados para enroscar en un tubo de roscas macho

Cinta para sellar roscas

de 1/2”. Para determinar la longitud correcta del tubo, mida desde la parte interior del codo hasta la pared (y) y desde el adaptador roscado dentro del surtidor de la tina hasta la base del mismo (x) y luego agregue 1/4”. Coloque cinta para sellar roscas alrededor de las roscas del tubo y un sellador (masilla de plomero) alrededor de la base del tubo para evitar pérdidas detrás de la pared. Enroque el surtidor de la tina en el tubo hasta que quede a ras de la pared.

Orientación del cartucho

Ahora está listo para conectar el monomando. Haga girar el vástago del cartucho de modo que la muesca en el extremo del vástago mire hacia abajo hacia el desagüe. Inserte el tope de llave (C) y el tope de límite ajustable (D) dentro del tubo de tope como se indica.

4.1F

Acople la regadera manual (R) a la regadera tipo lluvia (Q).

Español

Page 12

Instalación del monomando de palanca

4.5

Español

Conecte el adaptador plástico del monomando (I) al vástago

del cartucho usando el tornillo del adaptador de 1/2” (J). Asegúrese de que los rebordes en la parte de atrás del

adaptador (I) queden a la izquierda de la aleta del tope de límite (D).

5. Ajuste del tope de límite de temperatura y

finalización de la instalación de la tina/regadera

5.1

Abra el agua fría y caliente para verificar si hay pérdidas y ajustar el tope de límite de temperatura.

5.3

Retire la palanca (K) y el adaptador del monomando de palanca (I). Note la posición del tope. Coloque el tope de límite de temperatura ajustable (D) de modo que la palanca se detenga en esa posición. Esto evitará girar la palanca hasta una temperatura peligrosa.

5.2

CALOR

120F

MÁXIMO

(49C)

Si la temperatura excede los 120 grados, vaya al paso 5.3.

Si la temperatura es menor de 120 grados, vaya al paso 5.5.

5.4

Una vez colocado el tope de límite de temperatura ajustable en la posición deseada, vuelva a colocar el adaptador del monomando de palanca (I), el tornillo del adaptador (J), y la palanca (K) – asegurándose de que los rebordes en la parte de atrás de (I) queden a la izquierda de la aleta en (D).

Haga girar la palanca en dirección contraria a las agujas del reloj hasta que el agua llegue a la temperatura máxima deseada, sin exceder los 120 grados F (49 grados C). Puede ser necesario un mantenimiento estacional de la temperatura máxima de salida debido a cambios en la temperatura del agua en los terrenos.

COLOQUE LA PALANCA EN POSICIÓN CERRADO UNA VEZ AJUSTADA LA TEMPERATURA

Coloque la palanca (K) en el adaptador del monomando de palanca.

5.5

Con la llave hexagonal de 7/64” (M), inserte y apriete el tornillo hexagonal (J) en la palanca (K).

Instrucciones para el cuidado

Español

Para proteger el acabado de las partes metálicas de su mezcladora Moen, aplique una cera no abrasiva como una cera para automóviles. Cualquier limpiador debe ser enjuagado de inmediato.

Instrucciones para la limpieza

Para proteger el acabado de las partes metálicas de su mezcladora Moen, aplique una cera no abrasiva como una cera para automóviles. Cualquier limpiador debe ser enjuagado de inmediato.

Acabados en níquel cepillado Spot Resist™ y acero inoxidable Spot Resist™:

Moen recomienda limpiar el acabado Spot Resist con un jabón suave, enjuagarlo cuidadosamente con agua tibia y secarlo con un paño limpio y suave. Nunca utilice lim-

piadores que contengan sustancias abrasivas (incluyendo las esponjas abrasivas o la lana de acero), amoníaco, blanqueadores o hipoclorito sódico, solventes orgánicos (por ejemplo alcoholes) u otros productos químicos fuertes (por ejemplo removedores de calcio y sarro) para limpiar el acabado Spot Resist, ya que pueden dañarlo. La inobservancia de estas instrucciones de limpieza podría anular la garantía de Moen.

Moen Garantía Limitada De Por Vida

Los productos Moen han sido elaborados bajo las más estrictas normas de calidad y mano de obra. Moen garantiza al consumidor - comprador original durante el tiempo en que éste esté en posesión de su casa (el “Período de Garantía” del propietario), que esta mezcladora no presentará filtraciones ni goteo durante su uso normal y que ni las piezas ni el acabado de la misma presentarán defectos de material ni de fabricación. Cualquier otro comprador, (incluyendo aquellos que la adquieran para uso industrial, comercial y profesional) recibirá una garantía por un período de 5 años desde la fecha original de compra (“Período de Garantía” para los no propietarios).

En caso de que esta mezcladora comenzara a gotear o presentase pérdidas durante el Período de Garantía, Moen suministrará LIBRE DE CARGO las piezas necesarias para restaurar el buen funcionamiento de la misma y reemplazará LIBRE DE CARGO cualquier pieza o acabado que resulte ser defectuoso en cuanto a material y elaboración, en condiciones de instalación, uso y servicio normal. Las piezas de repuesto se pueden obtener llamando al 1-800-289-6636 (Canadá 1-800-465-6130), o escribiendo a la dirección indicada. El comprobante de compra (recibo original de la venta) del consumidor - comprador de origen debe acompañar todas las reclamaciones de garantía. Esta garantía no cubre defectos o daños ocasionados por el uso de piezas que no sean Moen genuinas. Esta garantía se extiende solamente a mezcladoras compradas después de Diciembre de 1995 y será efectiva desde la fecha de la compra indicada en el recibo del comprador.

Esta es una garantía amplia que cubre la reposición de todas las piezas y acabados defectuosos. Sin embargo, quedan excluidos de esta garantía los daños causados por un error de instalación, abuso del producto, mal uso del producto o el uso de limpiadores que contengan abrasivos, alcohol u otros solventes orgánicos, ya sean responsabilidad de un contratista, compañía de servicio o de Ud. mismo. Moen no se hará responsable de costos de mano de obra y/o daños producidos durante la instalación, reparación o reemplazo ni de cualquier daño incidental o consiguiente, pérdidas, heridas o costos de cualquier naturaleza relacionados con esta mezcladora. Salvo en los casos previstos por la ley, esta garantía reemplaza y excluye todas las otras garantías, condiciones y resguardos, ya sea expresos o implícitos, legales u otros, incluyendo sin restricción

alguna aquellos de comercialización o aptitud para el uso.

Algunos estados, provincias y naciones no permiten la exclusión o limitación de daños incidentales o consiguientes, y por este motivo las limitaciones citadas pueden no afectarlo a Ud. Esta garantía le otorga derechos legales específicos y posiblemente tenga también otros derechos que varían de un estado a otro, de una provincia a otra, de una nación a otra. Moen le informará sobre el procedimiento a seguir cuando haga una reclamación bajo garantía. Simplemente escriba a Moen Incorporated a la dirección indicada a continuación. Explique el defecto e incluya la prueba de compra así como su nombre, dirección, código de área y número de teléfono.

Moen Incorporated 25300 Al Moen Drive, North Olmsted, Ohio 44070-8022 U.S.A.

Regaderas: Estándar 9.5 L/min. (2.5 gpm) máx. y Alta Eficiencia 7.6 L/min. (2.0 gpm) máx. o menos

Para usar con válvulas de compensación automáticas con capacidad nominal de 5.7 L/min (1.5 gpm) o menos

Válvulas de compensación automáticas:

Posi-Temp® y CFG®: Para usar con regaderas con capacidad nominal de 5.7 L/min (1.5 gpm) o más ExactTemp® y ioDigital™: Para usar con regaderas con capacidad nominal de 9.5 L/min (2.5 gpm) o más Moentrol®: Para usar con regaderas con capacidad nominal de 4.9 L/min (1.3 gpm) o más.

S10

S11

Page 13

6. Après l’installation – Guide de dépannage

Problème Cause

Eau chaude/froide

Français

inversée

Aucun débit/faible débit d’eau

Fuite ou égouttement du bec

Eau chaude ou froide seulement / aucune eau froide ou chaude

Effet de colonne (l’eau sort de la pomme de douche durant le remplissage en mode baignoire)

Plage de températures limitée

Impossible d’installer la poignée/poignée frotte sur la rosace

La poignée est difficile à tourner

possible

Les conduites sont inversées/la cartouche est installée à l’envers

Au moins une des deux conduites n’est pas ouverte sur l’unité

Œillets non scellés correctement

Bobine d’équilibrage coincée

Choix de tuyau/distance entre soupape et pomme de douche inférieure à 46 po/plusieurs coudes/tout ce qui pourrait limiter le débit de la soupape de sortie d’eau.

Restriction du débit entre la soupape et le bec de baignoire

La soupape est installée à l’envers

La poignée (plus fréquente dans les modèles à bouton) est installée à l’envers.

Le limiteur de température n’est pas à la position appropriée

La soupape est installée trop loin derrière le mur

La tige de la cartouche pivote difficilement

Pour diagnos-

Solution

tiquer

Eau chaude/froide inversée Faire pivoter la tige de la

Aucun débit /faible débit d’eau

Fuite/égouttement du bec Remplacer la cartouche

Eau chaude ou froide seulement / aucune eau froide ou chaude

L’eau sort du bec et de la pomme de douche en même temps

L’eau sort du bec et de la pomme de douche en même temps, causant une restriction

Enlever la cartouche et vérifier que le trou de sortie est au bon endroit (doit être vers le bas). Le mot « Up » est sur le dessus de la soupape.

À la position fermée, on peut tourner la poignée dans les sens horaire et antihoraire

Enlever la poignée et voir l’étape 5.3

Impossible d’installer la poignée

Mouvement difficile de la poignée

cartouche de 180 o pour que l’encoche soit dirigée vers le drain.

Faire tourner les deux soupapes d’alimentation en eau dans le sens antihoraire, à la position ouverte

Remplacer la cartouche

Changer le tuyau pour un tuyau IPS ou en cuivre/l’espace entre la pomme de douche et la soupape doit être d’au moins 46 po/ changer ou enlever tout ce qui fait obstacle

Enlever le bec de baignoire et rincer pour enlever les débris – remplacer conduite ou raccords trop petits

Enlever la soupape et réinstaller dans le bon sens.

Enlever la poignée, la faire pivoter de 180o, la réinstaller

Positionner le limiteur de température à la position de température voulue

Contacter Moen pour obtenir de l’aide.

Remplacer la cartouche ou lubrifier

INS10795- 6/18

Garniture de soupape de douche/baignoire à une poignée

Garniture de soupape à une poignée pour douche seulement

Finis Acier inoxydable et Nickel brossé Spot Resist

Moen recommande de nettoyer le fini Spot Resist comme suit : utiliser un savon doux, bien rincer à l’eau chaude et l’essuyer avec un chiffon doux et propre. Ne jamais utiliser de produits de nettoyage contenant des

abrasifs (y compris des éponges abrasives ou de la laine d’acier), de l’ammoniac, des agents de blanchiment ou de l’hypochlorite de sodium, des solvants organiques (p. ex. de l’alcool) ou des produits chimiques puissants (p. ex. les produits qui dissolvent le calcaire) pour nettoyer le fini Spot Resist, car ils risquent d’endommager le fini. La non-conformité à ces directives de nettoyage risque d’annuler la garantie de Moen.

Directives d’installation

Les styles et les pièces peuvent varier selon le modèle choisi.

Français

Pour obtenir de l’aide, contacter Moen au :

Canada : 1-800-465-6130 ou visiter le site www.moen.ca

É.-U. : 1-800-289-6636 ou visiter le site www.moen.com

F12

Pour obtenir un soutien de garantie

Numéro de modèle

Date d’installation

Page 14

Nous vous remercions d’avoir choisi Moen.

Veuillez d’abord contacter Moen

Français

En cas de problèmes avec l’installation, ou pour obtenir toute

pièce manquante ou de rechange

É.-U. :

CANADA

1-800-465-6130

www.moen.ca

1-800-BUY-MOEN

1-800-289-6636

www.moen.com

Visiter Moen.com pour obtenir les diagrammes de pièces particulières du produit.

Les styles et les pièces peuvent varier selon le modèle choisi.

Pièces de douche/baignoire fournies

Installation derrière le mur.

Installation sur mur extérieur.

Français

Table des matières

Pièces de douche/de baignoire fournies ..................................................................... F3

Pièces fournies pour douche seulement ...................................................................... F3

Modèles de plomberie brute

Cuivre .................................................................................................................................... F4

IPS ........................................................................................................................................... F4

PEX ......................................................................................................................................... F5

PVC-C .................................................................................................................................... F5

Outils utiles ................................................................................................................... F4-F5

Schéma d’installation .......................................................................................................... F6

Installations pour mur mince, épais ou en plâtre ............................................... F6-F8

Installation de la garniture.........................................................................................F8-F10

Définition du limiteur de température ...................................................................... F10

Garantie ..................................................................................................................................F11

Directives d’entretien ....................................................................................................... F11

Guide de dépannage ......................................................................................................... F12

A. Bride de bras de douche B. Soupape à 4 orifices et tube d’arrêt C. Butée-clé D. Limiteur de température réglable E. Arrêt d’enduit F. Rosace G. Vis de rosace (2 3/16 po) H. Bras de douche

I. Adaptateur de poignée

à levier

J. Vis d’adaptateur (1/2 po) K. Poignée à levier L. Vis à tête hexagonale M. Clé hexagonale de 7/64 po N. Bec de baignoire O. Rotule de pomme de douche

Pièces fournies pour douche seulement

Installation derrière le mur.Installation sur mur extérieur.

est omis vu qu'il s'agit

d'une installation de

douche seulement.

I. Adaptateur de poignée à levier

J. Vis d’adaptateur (1/2 po) K. Poignée à levier L. Vis à tête hexagonale M. Clé hexagonale de 7/64 po O. Rotule de pomme de douche P. Écrou

P. Écrou Q. Pomme de douche Jet de

pluie avec inverseur à 3 voies

R. Douche à main S. Rondelle (x2) T. Tuyau U. Étiquette d’identification

de produit

Q. Pomme de douche Jet de pluie avec inverseur à 3 voies

R. Douche à main S. Rondelle (x2) T. Tuyau U. Étiquette d’identification

de produit

Pour la garniture seulement, veuillez passer à l’étape E8.

Page 15

1. Détermination du type d’installation de la plomberie brute existante

Avant de remplacer la soupape de plomberie, voir ci-dessous les quatre modèles de plomberie les plus courants. Les raccords de plomberie brute qui leur sont propres ne sont pas fournis. Ils seront peut-être nécessaires à l’installation. Enlever la poignée et la garniture de soupape existantes avant de remplacer votre soupape. Veuillez vous conformer aux codes de plomberie et de construction locaux.

Français

Cuivre

Remarque :

La configuration de votre installation détermine si des tuyaux et raccords de tuyau supplémentaires sont requis.

PEX

Français

Outils utiles

Pour votre sécurité et faciliter

l’installation, Moen suggère l’utilisation

des outils suivants.

Vue

Ruban à mesurerLunettes de sécurité

frontale

Brosse métallique

Trousse de soudure

sans plomb

Clé anglaise

Tournevis à

pointe cruciforme

Thermomètre

Vue

arrière

Lampe de poche

IPS – (tuyau en acier galvanisé/raccords filetés)

Outils utiles

Pour votre sécurité et faciliter

l’installation, Moen suggère l’utilisation

des outils suivants.

Vue

frontale

Ruban à mesurerLunettes de sécurité

Pâte à joints

Scie à guichet

Chalumeau

Coupe-tube

Ruban pour joints letés

Pâte à joints

Outils utiles

Pour votre sécurité et faciliter

l’installation, Moen suggère l’utilisation

des outils suivants.

Vue

Ruban à mesurerLunettes de sécurité

Pâte à joints

frontale

Tournevis à

pointe cruciforme

Scie à guichet

Coupe-tube

Vue

Clé anglaise

Pince à sertir circulaire

Lampe de poche

Ruban pour joints letés

Thermomètre

arrière

CPVC

Outils utiles

Pour votre sécurité et faciliter

l’installation, Moen suggère l’utilisation

des outils suivants

Vue

Ruban à mesurerLunettes de sécurité

frontale

Pâte à joints

pointe cruciforme

Thermomètre

Scie à guichet

Tournevis à

Vue

arrière

Clé anglaise

Lampe de poche

Ruban pour joints letés

MISE EN GARDE – COUPER L’ALIMENTATION EN EAU FROIDE ET EN EAU

CHAUDE AVANT D’ENLEVER LE ROBINET EXISTANT OU DE DÉMONTER

LA SOUPAPE EXISTANTE. OUVRIR LE ROBINET POUR ÉLIMINER LA

PRESSION D’EAU ET VOUS ASSURER QUE L’ALIMENTATION EN EAU A ÉTÉ

COMPLÈTEMENT COUPÉE.

Tournevis à

pointe cruciforme

Coupe-tube

Scie à guichet

Vue

arrière

Clé anglaise

Ciment à PVC-C

Lampe de poche

Ruban pour

joints letés

Thermomètre

MISE EN GARDE – COUPER L’ALIMENTATION EN EAU FROIDE ET EN EAU

CHAUDE AVANT D’ENLEVER LE ROBINET EXISTANT OU DE DÉMONTER

LA SOUPAPE EXISTANTE. OUVRIR LE ROBINET POUR ÉLIMINER LA

PRESSION D’EAU ET VOUS ASSURER QUE L’ALIMENTATION EN EAU A ÉTÉ

COMPLÈTEMENT COUPÉE.

Page 16

2.Schéma d’installation - Mesures pour un rendement idéal de la douche/baignoire

Le fait d’installer ce produit sans respecter les mesures recommandées peut causer des problèmes, comme l’écoulement de l’eau par la

Français

pomme de douche durant le mode de remplissage de la baignoire.

2.1

2.2

3.1

Soupape

Installation dans un mur mince

Moins de ¼ po

(6 mm)

Arrêt d’enduit

2 1/4 po

(57 mm) min.

3 1/2 po

(89 mm) max.

Soupape

Installation dans un mur épais

Plus de ¼ po

(6 mm)

Arrêt d’enduit

4 1/2 po

(114 mm)

Français

78 po (1 981 mm)

6 po (152mm) Min.

11 po (229mm) Max.

Utiliser un tuyau en cuivre

ou IPS de 1/2 po seulement

Douche/Baignoire

Placer le corps de la soupape à 32 po du plancher ou du fond de la baignoire. Le bras de douche doit être placé à 78 po au-dessus du fond de la baignoire (l’installation recommandée du bras de douche comporte un raccord de coude à bride – non inclus – et fixé à un support de bois). Le bec de la baignoire doit être positionné au minimum à 6 po et au maximum à 11 po sous la soupape. Pour installer un bec de baignoire fileté, le raccorder à la soupape à l’aide d’un tuyau de 1/2 po ou d’un tube en cuivre de 1/2 po doté d’un adaptateur fileté. Pour installer un bec de baignoire à glissement rapide, le raccorder à la soupape uniquement à l’aide d’un tube en cuivre – aucun adaptateur fileté requis.

Voir étape 4.3 pour connaître la longueur du tube de bec de baignoire.

32 po (813mm)

Douche seulement

Le centre de la soupape doit être situé de 45 à 48 po au-dessus du plancher de la douche. Le bras de douche doit être placé à 78 po au-dessus du plancher de la douche (l’installation recommandée du bras de douche comporte un raccord de coude à bride – non inclus – et fixé à un support de bois).

3. Installation de la soupape

Moen a fourni un arrêt d’enduit fixé à la soupape à utiliser pour servir de guide d’installation et d’alignement. L’arrêt d’enduit est fixé à la soupape selon la configuration standard de l’usine. L’arrêt d’enduit peut être configuré de différentes façons pour s’adapter à divers besoins d’installation et optimiser l’apparence esthétique de la soupape dans la douche. L’arrêt d’enduit peut être laissé en place jusqu’à ce que la garniture soit installée afin de protéger la soupape contre tous dommages de construction possibles.

78” (1981mm)

45-48”

(1143-1219mm)

L’arrêt d’enduit doit être fixé à la soupape dans le trou de vis no 1.

Installation dans un mur mince :

(Utiliser l’arrêt d’enduit pour soutenir la soupape)

La méthode d’installation dans un mur mince est utilisée lorsque l’épaisseur du mur de la douche/baignoire est inférieure à 1/4 po (comme dans le cas des cabines de baignoire en fibre de verre) et que ce mur constituera le support principal de la soupape. Pour des

installations de ce type, l’arrêt d’enduit doit rester fixé à la soupape.

1. Percer un trou de 2 1/4 à 3 1/2 po de diamètre dans le mur, à l’endroit illustré dans le schéma d’installation. Ce trou donne accès à la soupape, mais non à l’arrêt d’enduit.

2. Centrer l’arrêt d’enduit / l’assemblage de soupape derrière l’ouverture du mur.

3. Fixer les raccords d’alimentation en eau sur la soupape.

4. Casser le capuchon de l’arrêt d’enduit à l’aide de pinces. Lorsque la garniture est installée, le mur se trouve « emprisonné » entre la garniture et l’arrêt d’enduit.

Installation dans un mur épais :

(La plupart des installations)

La méthode d’installation dans un mur épais est utilisée lorsque l’épaisseur des parois de la douche/baignoire est supérieure à 1/4 po. Les

murs épais sont normalement fabriqués à partir de matériaux comme les panneaux de ciment, la cloison sèche, le carrelage, etc. L’arrêt d’enduit sert à l’alignement et peut rester fixé à la soupape jusqu’à ce qu’elle soit bien positionnée et fixée.

1. Percer un trou de 4 1/2 po dans le mur (de la même taille que l’arrêt d’enduit) à l’emplacement illustré dans le schéma d’installation. Ce trou aidera à soutenir la soupape durant l’installation et y donne accès si une réparation devient éventuellement nécessaire.

2. Placer l’arrêt d’enduit dans le trou pour que sa surface imprimée soit de niveau avec le mur fini. Ainsi, la soupape sera placée à la bonne hauteur pour y installer ensuite la garniture.

3. Fixer la soupape mécaniquement aux montants de la charpente de cloison en utilisant des courroies (non incluses) ou en fixant les trous de montage de soupape à une traverse derrière la soupape par le biais d’onglets de montage sur la soupape.

4. Fixer les raccords d’alimentation en eau sur la soupape.

5. Enlever l’arrêt d’enduit ou casser le capuchon de l’arrêt d’enduit et le jeter.

3.2

Fixer la

rosace au

mur.

(Mur)

Vous assurer que l’étrier de la cartouche est installé avant d’installer la rosace. Pour l’installation dans un mur mince, le mur sera « emprisonné » entre la garniture et l’arrêt d’enduit. L’arrêt d’enduit peut être jeté pour l’installation dans un mur épais. Lorsque la soupape est bien fixée, enlever les vis de rosace (G). Garder les vis de rosace (G) pour l’installation de la rosace (F). Placer l’étiquette d’identification du produit (P) au dos de la rosace. S’assurer que le mur est propre, placer la rosace (F) sur le tube d’arrêt (B), puis réinstaller les vis (G). Un joint d’étanchéité situé au dos de la rosace fournit l’étanchéité nécessaire au mur.

Page 17

NON

OUI

Directives spéciales pour les installations dans des ouvertures murales peu profondes :

Cette variante d’assemblage de soupape avec arrêt d’enduit ne doit être utilisée que lorsque l’ouverture murale limite la profondeur à laquelle la soupape peut être placée dans le mur. Elle peut être utilisée dans le cas d’une installation dans un mur épais où l’arrière mur empêche la surface imprimée de l’arrêt d’enduit d’être de niveau avec le mur fini, ou dans le

Français

cas d’une installation dans un mur mince lorsque l’arrêt d’enduit / l’assemblage de soupape n’entre pas dans la cavité murale.

Remarque : L’installation de la soupape à l’aide de cette méthode fera en sorte que la poignée sera davantage sortie du mur dans la zone de douche, exposant ainsi davantage la soupape.

Casser le capuchon de l'arrêt d'enduit

Rotation de l'illustration à 90 o dans le sens horaire

4.1D

4.1E

4.1F

Français

Pour reconfigurer la position de l’arrêt d’enduit/l’assemblage de soupape pour une

installation dans une cavité murale peu profonde :

À l’aide de pinces, enlever le capuchon de l’arrêt d’enduit en le cassant.

2. Enlever la ou les vis retenant l’arrêt d’enduit à la soupape.

3. Enlever les couvercles du trou no 2 en les soulevant à l’aide d’un tournevis à lame plate ou à l’aide d’une mèche de 3/16 po.

4. Faire pivoter l’arrêt d’enduit de 90 o dans le sens horaire pour que les flèches de chaque côté du mot optional pointent vers le haut et replacer les vis retirées à l’étape 2 dans les trous marqués « 2 ».

5. Installer l’arrêt d’enduit selon la méthode d’installation de votre garniture de douche/ baignoire Moen.

4. Installation de votre garniture de douche/baignoire Moen

4.1A

4.1B

4.1C

Serrer l’écrou (P) à la main pour xer la pomme de douche Jet de pluie jusqu’à ce que l’écrou ne tourne plus.

4.2

4.3A

Installation du bec de baignoire

(y) + (x) + 1/4 po = longueur du tuyau

Pour déterminer la bonne longueur du tuyau, prendre la mesure à

partir de l’intérieur du pli du coude jusqu’au mur (y), puis de

l’adaptateur leté à l’intérieur du bec de baignoire jusqu’à la base

du bec de baignoire (x), et ajouter 1/4 po.

4.4

1. Placer une rondelle (S) sur le tuyau (T) et raccor-der celui-ci à la pomme de douche Jet de pluie (Q).

2. Placer une rondelle (S) sur le

tuyau (T) et raccor-der celui-ci à la douche à main (R).

Tourner le bouton de l’inverseur de la pomme de douche (G) au mode de douche voulu.

1. Jet de pluie

Combinaison

3. Douche à main

Installation d’un bec de baignoire fileté

S’il s’agit de l’installation pour douche seulement, passer à l’étape 4.4.

Les becs IPS (filetés) sont conçus pour se visser

Ruban d'étanchéité

sur un tuyau avec filetages de tuyau mâle de 1/2 po. Pour déterminer la bonne longueur du tuyau, prendre la mesure à partir de l’intérieur du pli du coude jusqu’au mur (y), puis de l’adaptateur fileté à l’intérieur du bec de baignoire jusqu’à la base du bec de baignoire (x), puis ajouter 1/4 po. Placer le ruban d’étanchéité fileté autour du filetage du tuyau et un agent scellant (mastic de plombier ou calfeutrage) autour de la base du tuyau pour prévenir les fuites derrière le mur. Visser le bec de baignoire sur le tuyau jusqu’à ce qu’il soit de niveau avec le mur.

Orientation de la cartouche

Suspendre la douche à main (R) à la pomme de douche Jet de pluie (Q).

Dévisser l’écrou (P) pour permettre à la rotule de pomme de douche (O) de pivoter.

1. Raccorder la pomme de douche Jet de pluie (Q) au brasde douche (H).

2. Visser la rotule de pomme de douche (O) sur le bras de douche (H).

Serrer la rotule de pomme de douche (O) à l’aide d’une clé.

Maintenant, vous êtes prêt à installer la poignée. Faire pivoter la tige de la cartouche pour que l’encoche à l’extrémité de la tige soit orientée vers le bas, en direction du drain. Insérer la clé de butée (C), puis le limitateur réglable (D) dans le tube d’arrêt, comme illustré.

Page 18

Installation de poignée à levier

4.5

Français

Fixer l’adaptateur de poignée en plastique (I) sur la tige de la cartouche

en utilisant la vis d’adaptateur de 1 2 po (J). Vous assurer que les rainures au

dos de l’adaptateur

(I) sont à gauche de l’onglet sur le limiteur (D).

Placer le levier (K) sur l’adaptateur de poignée à levier.

5. Réglage du limiteur de température et finalisation de

l’installation de la douche/baignoire

5.1

Ouvrir l’alimentation en eau chaude et en eau froide pour déceler la présence de toute fuite et régler le limiteur de température.

5.3

Enlever le levier (K) et l’adaptateur de poignée à levier (I). Noter la position du limiteur. Placer à cet endroit le limiteur de température réglable (D) pour que ce soit le point de pivotement maximum du levier. De cette façon, il ne sera pas possible de tourner le levier jusqu’à une température trop élevée.

Si la température est inférieure à 49 oC, passer à l’étape 5.5.

5.2

Tourner le levier dans le sens contraire des aiguilles d’une montre jusqu’à ce que la température maximale désirée soit atteinte - ne pas dépasser 49 oC (120 oF). Le réglage saisonnier de la température maximale de sortie pourrait être requis vu le changement de la température de l’eau

49 ˚C

LA PLUS CHAUDE

souterraine.

FAIRE PIVOTER LE LEVIER VERS LA POSITION FERMÉE UNE FOIS RÉGLÉE LA TEMPÉRATURE DÉSIRÉE.

Si la température dépasse 49 oC, passer à l’étape 5.3.

5.4

Après avoir réglé le limiteur de température à la position voulue, fixer de nouveau l’adaptateur de poignée à levier (I), la vis d’adaptateur (J), puis le levier (K) – vous assurer que les rainures au dos de (I) sont placées à gauche de l’onglet sur (D).

5.5

À l’aide d’une clé hexagonale de 7/64 po (M), insérer et serrer la vis à tête hexagonale (J) dans le levier (K)

F10

Directives d’entretien

Français

Pour préserver le fini des pièces métalliques du robinet Moen, appliquer une cire non abrasive comme une cire à voiture. Rincer immédiatement le robinet après l’avoir nettoyé, quel que soit le type d’agent nettoyant utilisé.

Directives de nettoyage

Pour préserver le fini des pièces métalliques du robinet Moen, leur appliquer une cire non abrasive, telle qu’une cire pour voiture. Rincer immédiatement le robinet après l’avoir nettoyé, quel que soit le type d’agent nettoyant utilisé.

Fini Acier Inoxydable Spot Resist™ et fini nickel brossé Spot Resist

Moen recommande de nettoyer le fini Spot Resist avec du savon doux puis de rincer soigneusement à l’eau tiède avant d’essuyer avec un chiffon doux propre. Ne jamais utiliser

de produits de nettoyage contenant des abrasifs (y compris éponges abrasives ou laine de verre), ammoniaque, eau de javel ou hypochlorite de sodium, solvants organiques (par ex. alcool) ou autres produits chimiques durs (par ex. produits pour enlever le tartre) pour nettoyer le fini Spot Resist car ils peuvent endommager le fini. Ne pas respecter ces instructions sur le nettoyage peut annuler la garantie de Moen.

Garantie à vie limitée Moen

Les produits Moen ont été fabriqués selon les normes de qualité et de main-d’œuvre les plus élevées. Moen garantit à la personne ayant acheté le robinet originalement, aussi longtemps qu’elle est propriétaire du domicile où a été installé le robinet (la « Période de garantie » pour propriétaires), que ce robinet sera libre de toute fuite ou d’égouttement pendant son usage normal et que toutes les pièces et tous les finis de ce robinet ne présenteront aucun défaut de matériel et de main-d’œuvre en usine. Tout autre achat (y compris les achats à des fins industrielles, commerciales et d’affaires) sera garanti pendant cinq (5) ans à compter de la date d’achat originale (la « Période de garantie » pour les non-propriétaires).

Si ce robinet fuit ou dégoutte durant la période de la garantie, Moen fournira GRATUITEMENT les pièces de rechange requises pour remettre le robinet en parfait état, et remplacera GRATUITEMENT toute pièce ou tout fini présentant un défaut de matériau, de fabrication ou de main-d’œuvre, dans tous les cas d’une installation, d’un usage et d’un service normaux. On peut obtenir les pièces de rechange en composant le 1-800-4656130 ou en écrivant à l’adresse indiquée ci-dessous. Le reçu de vente original du consommateur ayant acheté le robinet initialement doit accompagner toute réclamation. Les défauts ou les dommages causés par l’utilisation de pièces non fournies par Moen ne sont pas couverts par cette garantie. Cette garantie s’applique uniquement aux robinets achetés après décembre 1995 et entre en vigueur à compter de la date d’achat indiquée sur le reçu de caisse du client.

Cette garantie est vaste, car elle couvre le remplacement de toute pièce ou de tout fini défectueux. Cependant, les dommages causés par une erreur d’installation, un abus du produit, une mauvaise utilisation du produit, l’immersion de l’appareil de filtration ou l’utilisation de nettoyeurs contenant des agents abrasifs, de l’alcool ou des solvants organiques, qu’ils soient utilisés par un entrepreneur, une entreprise de service ou le consommateur, sont exclus de cette garantie. Moen n’est pas responsable des frais de main-d’œuvre, ni de tous dommages survenus durant l’installation, la réparation ou le remplacement, ni des dommages indirects ou consécutifs, des pertes, des blessures ou des coûts connexes à ce robinet. Sauf lorsque prévu par la loi, cette garantie remplace et exclut toutes les autres garanties et conditions, qu’elles soient exprimées ou sous-entendues, obligatoires ou autres, y compris sans restriction, celle de commercialisation ou d’aptitude

d’utilisation. Certains pays, États et certaines provinces, ne permettent aucune exclusion, ni limitation suite aux dommages

indirects ou consécutifs. Cette garantie accorde des droits juridiques et il est possible que d’autres droits soient applicables selon l’État, la province ou le pays. Moen avisera le consommateur de la procédure à suivre pour soumettre une réclamation. Il suffit d’écrire à Moen incorporée à l’adresse indiquée ci-dessous. Expliquer le défaut et inclure une preuve d’achat, inscrire son nom, adresse ainsi que l’indicatif régional et numéro de téléphone.

Moen Incorporated 25300 Al Moen Drive, North Olmsted, Ohio 44070-8022 É.-U.

Pommes de douche : standards 9,5 l/min (2,5 gpm) max. ou à haute efficacité 7,6 l/min (2,0 gpm) max. ou moins

À utiliser avec des soupapes de compensation automatiques dont le débit nominal est de 5,7 lpm (1,5 gpm) ou moins

Soupapes de compensation automatique

Posi-Temp® et CFG®: À utiliser avec les pommes de douche cotées à 5,7 l/min (1,5 gpm) ou plus ExactTemp® et ioDigitalMC : À utiliser avec les pommes de douche cotées à 9,5 l/min (2,5 gpm) ou plus Moentrol® : À utiliser avec les pommes de douche cotées à 4,9 l/min (1,3 gpm) ou plus

F11
