Moen MOE4553 Exploded Parts

Page 1

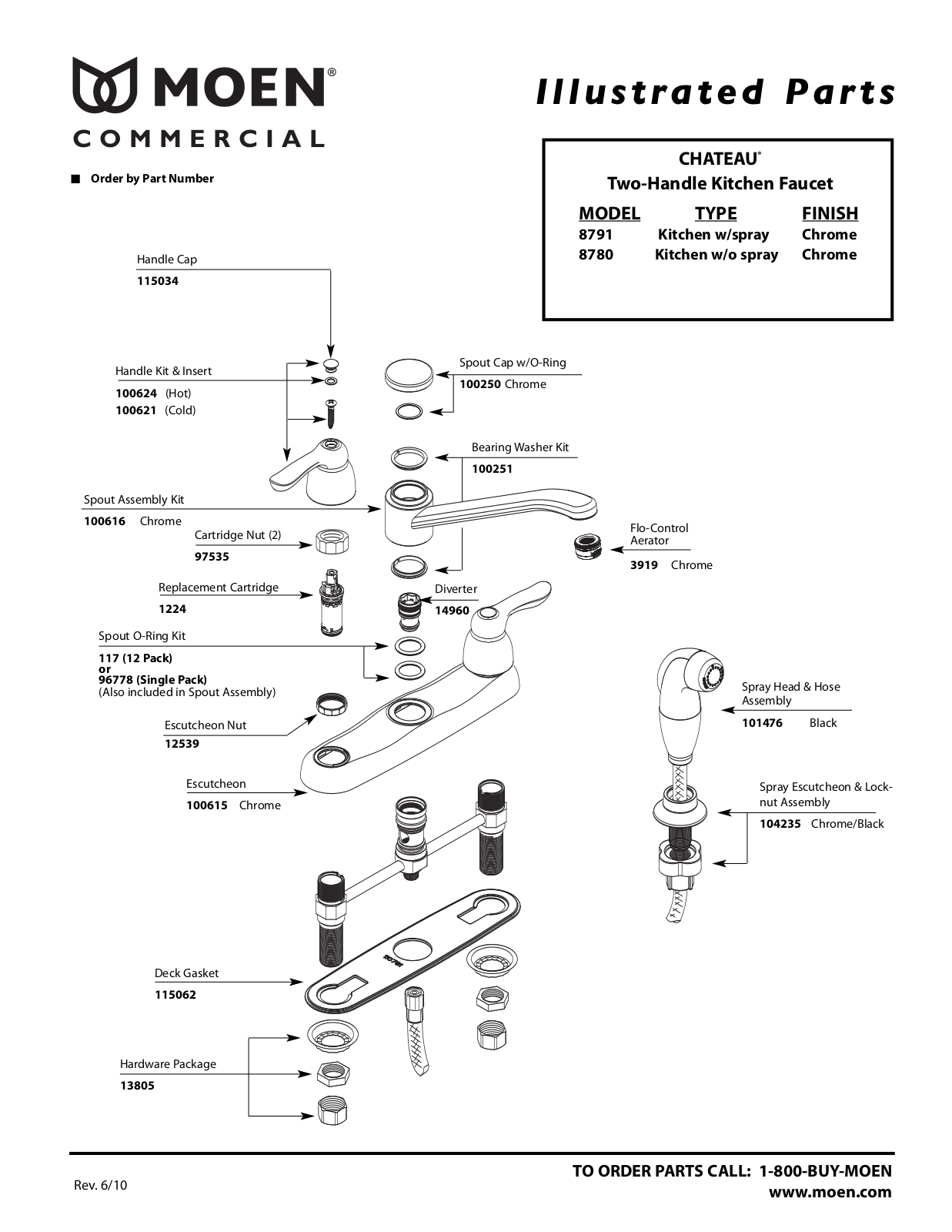

Illustrated Parts
C O M M E R C I A L
Order by Part Number
n
Handle Cap
115034
Handle Kit & Insert
100624 (Hot) 100621 (Cold)
Spout Assembly Kit
100616 Chrome
Spout O-Ring Kit
117 (12 Pack) or 96778 (Single Pack)
(Also included in Spout Assembly)
Cartridge Nut (2)
97535
Replacement Cartridge
1224
Escutcheon Nut
12539
Spout Cap w/O-Ring
100250 Chrome
Bearing Washer Kit
100251
Diverter
14960
CHATEAU
Two-Handle Kitchen Faucet
MODEL
8791 Kitchen w/spray Chrome 8780 Kitchen w/o spray Chrome
Flo-Control Aerator
3919 Chrome
TYPE FINISH
Spray Head & Hose Assembly
101476 Black
Escutcheon
100615 Chrome
asket
eck G
D
115062
Hardware Package
13805
Rev. 6/10
y Escutcheon & Lock-
a
Spr nut Assembly
104235 Chr
ome/Black
TO ORDER PARTS CALL: 1-800-BUY-MOEN
www.moen.com
