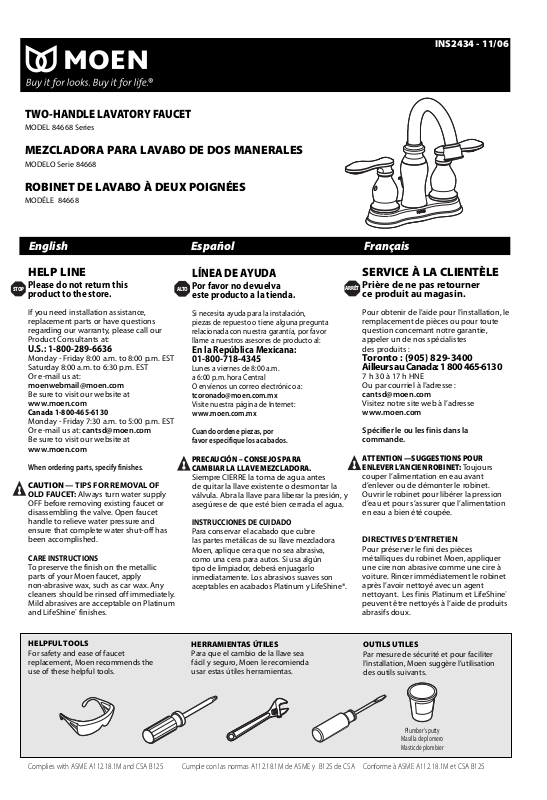

Moen 84668 User Manual

English Español Français

INS2434 - 11/06

HELPFUL TOOLS

For safety and ease of faucet
replacement, Moen recommends the
use of these helpful tools.

HERRAMIENTAS ÚTILES

Para que el cambio de la llave sea
fácil y seguro, Moen le recomienda
usar estas útiles herramientas.

OUTILS UTILES

Par mesure

de sécurité et pour faciliter
l’installation, Moen suggère l’utilisation
des outils suivants.

Complies with ASME A112.18.1M and CSA B125

Cumple con las normas A112.18.1M de ASME y B125 de CSA

Conforme à ASME A112.18.1M et CSA B125

HELP LINE

Please do not return this
product to the store.

If you need installation assistance,
replacement parts or have questions
regarding our warranty, please call our
Product Consultants at:

U.S.: 1-800-289-6636

Monday - Friday 8:00 a.m. to 8:00 p.m. EST
Saturday 8:00 a.m. to 6:30 p.m. EST
Or e-mail us at:

[e-mail]

Be sure to visit our website at

www.moen.com

Canada 1-800-465-6130

Monday - Friday 7:30 a.m. to 5:00 p.m. EST
Or e-mail us at: [e-mail]
Be sure to visit our website at

www.moen.com

When ordering parts, specify finishes.

CAUTION — TIPS FOR REMOVAL OF
OLD FAUCET: Always turn water supply

OFF before removing existing faucet or
disassembling the valve. Open faucet
handle to relieve water pressure and
ensure that complete water shut-off has
been accomplished.

CARE INSTRUCTIONS

To preserve the finish on the metallic
parts of your Moen faucet, apply
non-abrasive wax, such as car wax. Any
cleaners should be rinsed off immediately.
Mild abrasives are acceptable on Platinum
a

nd LifeShine®finishes.

LÍNEA DE AYUDA

Por favor no devuelva
este producto a la tienda.

Si necesita ayuda para la instalación,
piezas de repuesto o tiene alguna pregunta
relacionada con nuestra garantía, por favor
llame a nuestros asesores de producto al:

En la República Mexicana:
01-800-718-4345

Lunes a viernes de 8:00 a.m.
a 6:00 p.m. hora Central
O envíenos un correo electrónico a:

[e-mail]

Visite nuestra página de Internet:

www.moen.com.mx

Cuando ordene piezas, por
favor especifique los acabados.

PRECAUCIÓN – CONSEJOS PARA
CAMBIAR LA LLAVE MEZCLADORA.

Siempre CIERRE la toma de agua antes
de quitar la llave existente o desmontar la
válvula. Abra la llave para liberar la presión, y
asegúrese de que esté bien cerrada el agua.

INSTRUCCIONES DE CUIDADO

Para conservar el acabado que cubre
las partes metálicas de su llave mezcladora

Moen, aplique cera que no sea abrasiva,
como una cera para autos. Si usa algún
tipo de limpiador, deberá enjuagarlo
inmediatamente. Los abrasivos

suaves son

aceptables en acabados Platinum y LifeShine®

.

SERVICE À LA CLIENTÈLE

Prière de ne pas retourner
ce produit au magasin.

Pour obtenir de l’aide pour l’installation, le
remplacement de pièces ou pour toute
question concemant notre garantie,
appeler un de nos spécialistes
des produits :

Toronto : [phone]
Ailleurs au Canada: 1 800 465-6130

7 h 30 à 17 h HNE
Ou par courriel à l’adresse :

[e-mail]

Visitez notre site web à l’adresse

www.moen.com

Spécifier le ou les finis dans la
commande.

ATTENTION —SUGGESTIONS POUR
ENLEVER L’ANCIEN ROBINET:

Toujours
couper l’alimentation en eau avant
d’enlever ou de démonter le robinet.
Ouvrir le robinet pour libérer la pression
d’eau et pour s’assurer que l’alimentation
en eau a bien été coupée.

DIRECTIVES D’ENTRETIEN

Pour préserver le fini des pièces
métalliques du robinet Moen, appliquer
une cire non abrasive comme une cire à
voiture. Rincer immédiatement le robinet
après l’avoir nettoyé avec un agent

nettoya

nt. Les finis Platinum et LifeShine

®

peuvent être nettoyés à l’aide de produits
abrasifs doux.

TWO-HANDLE LAVATORY FAUCET

MODEL 84668 Series

MEZCLADORA PARA LAVABO DE DOS MANERALES

MODELO Serie 84668

ROBINET DE LAVABO À DEUX POIGNÉES

MODÉLE 84668

STOP

ALTO

ARRÉT

Plumber's putty
Masilla de plomero
Mastic de plombier

Plumber's putty
Masilla de plomero
Mastic de plombier

13678

C

B

x2

A

12694

11997

11984

101406

11985

12314

For chrome only models.
Para cromo solamente modelo.
Pour des modèles de chrome seulement.

X

D

E

F

G

H

I

J

K

L

M

N

O

P

1

1

1

C

C

2

3

2

3

1

2

3

4

E

For chrome drain assembly, go to step
. If not go to step .

Para el montaje del desagote del cromo,
vaya a paso . Si no, vaya a paso .

Pour une bonde de chrome, passer à
l'étape . Sinon, passer à l'étape .

5

8

5

8

5

8

Consumer Information Información al consumidor Renseignements pour

les consommateurs

Faucets made of leaded brass alloys may
contribute small amounts of lead to water
that is allowed to stand in contact with the
brass. The amount of lead contributed by any

faucet is highest when the faucet is new. The
following steps may reduce potential exposure

to lead from faucets and other parts of the
plumbing system:

•

Always run the water for a few seconds
prior to use for drinking or cooking.

•

Use only cold water for drinking or cooking.

•

If you are concerned about lead in your water,
have your water tested by a certified laboratory
in your area.

Las llaves mezcladoras fabricadas con

aleaciones de cobre con plomo pueden arrojar
pequeñas cantidades de plomo

al agua que

queda en contacto con el bronce, las cuales

son mayores cuando la llave está nueva. Los
siguientes pasos le ayudarán a reducir la
posible exposición al plomo originada por las

llaves y

otras piezas del sistema de plomería.

•

Deje correr el agua durante unos segundos
antes de usarla para beber o cocinar.

•

Utilice sólo agua fría para beber o cocinar.

•

Si está preocupado por la cantidad de plomo
que pudiera haber en el agua, llévela a
examinar a algún laboratorio local certificado.

Les robinets fabriqués à partir d’alliages de
laiton et de plomb pourraient a

jouter de petites
quantités de plomb à l’eau si celle-ci était
stagnante et qu’elle touchait au laiton. La
quantité de plomb ajoutée par tout robinet est

plus élevée lorsque le robinet

est nouveau. Les
directives suivantes peuvent aider à réduire
l’exposition au plomb provenant du robinet et
d’autres parties de la tuyauterie :

•

Toujours faire couler l’eau pendant
quelques secondes avant de s’en servir
pour boire ou cuire.

•

Utiliser uniquement de l’eau
froide pour boire ou cuire.

•

Si la quantité de plomb dans votre eau
vous inquiète, la faire tester par un
laboratoire local certifié.

106322

1185

12689

101406

16015

Q

R

D

H

I

E

E

P

U

V

W

F

S

T

12

Thread seal tape

Cinta de roscas

Ruban pour joints letés

O

P

Plumber's putty
Masilla de plomero
Mastic de plombier

A

1

1

1

C

C

2

3

2

3

1

2

3

4

E

For chrome drain assembly, go to step
. If not go to step .

Para el montaje del desagote del cromo,
vaya a paso . Si no, vaya a paso .

Pour une bonde de chrome, passer à
l'étape . Sinon, passer à l'étape .

5

8

5

8

5

8

106322

1185

12689

101406

16015

Q

R

D

H

I

E

E

P

U

V

W

F

S

T

12

Thread seal tape

Cinta de roscas

Ruban pour joints letés

O

P

B

2

2

C

1

Plumber's putty
Masilla de plomero
Mastic de plombier

INS2434 - 11/06

12

Thread seal tape

Cinta de roscas

Ruban pour joints letés

O

P

5

8

G

H

J

G

6

G

7

D

K

J

I

G

9

H

NO

L

NO

NON

I

2

YES

SÍ

OUI

10

1

1

R

Q

S

G

11

R

S

Plumber's putty
Masilla de plomero
Mastic de plombier

NO
NO

NON

S

Q

13

D

Q

YES

SÍ

OUI

14

15

Anti-vandal option

Opcion antivandalismo

Avec option anti-vandalisme

Option/Opción/Option

D

17

1 1

2

1/2"
(13mm)

2

18

3

1

P

E

5/16"

(8mm)

Cold
Frio
Froid

19

Hot
Caliente
Chaud

16

M

P

E

M

O

N

K

E

O

Moen Lifetime Limited Warranty Moen le otorga Garantía limitada de por vida Garantie à vie limitée de Moen

Moen products have been manufactured
under the highest standards of quality and
workmanship. Moen warrants to the original
consumer purchaser for as long as the original
consumer purchaser

owns their home (the
“Warranty Period”for homeowners), that
this faucet will be leak- and drip -free during

normal use and all parts and finishes of this
faucet will be free from defects in material
and

manufacturing workmanship. All other

purchasers (including purchasers for industrial,
commercial and business use) are warranted
for a period of 5 years from the original date
of purchase (the “Warranty Period”for
non-h

omeowners).

If this faucet should ever develop a leak or drip
during the Warranty Period, Moen will FREE OF

CHARGE provide the parts necessary to put the
faucet back in good working condition and will

replace FREE OF CHARGE any

part or finish that
proves defective in material and manufac­turing workmanship, under normal installation,
use and service. Replacement par ts may be
obtained by calling 1-800-289-6636 (Canada 1­800-465-6130), or by writing to

the address
shown. Proof of purchase (original sales
receipt) from the original consumer purchaser
must accompany all warranty claims. Defects
or damage caused by the use of other than
genuine Moen

parts is not covered by this

warranty. This warranty is applicable only to
faucets purchased after December, 1995 and

shall be effective from the date of purchase as
shown on purchaser’s receipt.

This warran

ty is exte nsive in that it covers
replacement of all defective parts and finishes.
However, damage due to installation error,
product abuse, product misuse, or use of
cleaners containing abrasi

ves, alcohol or other
organic solvents, whether performed by a
contractor, service company, or yourself, are
excluded from this warranty. Moen will not be
responsible for labor charges and/or damag

e

incurred in installation, repair or replacement,
nor for any indirect, incidental or
consequential damages, losses, injur y or costs
of any nature relating to this faucet. Except as
provided by law, this warran

ty is in lieu of and
excludes all other warranties, conditions and
guarantees, whether expressed or implied,
statutory or otherwise, including without
restriction those of merchantability or of
fitness f

or use.

Some states, provinces and nations do not
allow the exclusion or limitation of incidental
or consequential damages, so the above

limitations or exclusions may not apply to you

.
This warranty gives you specific legal rights
and you may also have other rights which vary
from state to state, province to province,
nation to nation. Moen will advise you of the

procedure to f

ollow in making warranty claims.
Simply write to Moen Incorporated using the
address below. Explain the defect and include
proof of purchase and your name, address,
area code and telephone number.

Los

productos Moen son fabricados bajo las

más estrictas normas de calidad y mano de
obra. Moen le garantiza al comprador original

que durante el tiempo que la tenga su casa
(el “periodo de garantía”, para los propietarios),
esta lla

ve no tendrá ni goteras ni fugas durante

el uso normal, y que todas las piezas y
acabados estarán libres de defec tos en
material y mano de obra. Asimismo, a todos
nuestros otros consumidores (industriales,
comerciales y empresariales), les otorg

amos

5 años de garantía a partir de la fecha original
de compra (el “periodo de garantía” para usos

no domésticos).

Si en esta llave mezcladora se llegara a
producir alguna fuga o gotera durante

el
periodo de garantía, Moen le proporcionará
SIN COSTO ALGUNO las piezas necesarias para
que vuelva a funcionar en perfectas

condiciones y reemplazará también SIN COSTO
para usted, cualquier pieza o acabado que
pudiera tener a lgún defecto en la fabricaci

ón o
mano de obra, bajo condiciones normales de
instalación, uso y servicio. Las piezas de
repuesto se pueden obtener llamando
en la República Mexicana al 01-800-718-4345
o si escribe en la dirección que aparece aquí.
Para que

el comprador original pueda hacer
efectiva la garantía, cualquier reclamación
deberá ir acompañada por el comprobante de
compra (nota de venta original). La garantía no
cubre los defectos o daños causados por el uso
de

otras partes que no sean piezas originales

Moen. Esta garantía es aplicable sólo para las

llaves compradas después de diciembre de
1995, y entrará en vigencia a partir de la fecha
que aparece en la nota de

compra.

Esta garantía es amplia en el sentido que cubre

el reemplazo de todas las partes y acabados
defectuosos. Sin embargo, se excluyen de esta
garantía los daños causados por un error de
instalación, abuso del producto, ma

l uso del
mismo, o uso de limpiadores que contengan
abrasivos, alcohol u otros solventes orgánicos, ya
sea por parte del contratista, compañía de
servicio o usted mismo. Moen no se hace
tampoco responsable por los gastos de mano

de
obra ni por los daños incurridos en la instalación,
reparación o sustitución, ni por ningún daño
indirecto, directo o co nsecuente, ni por pérdidas,
lesiones o costos de alguna otra índole
relacionados con esta llave. A

menos que lo
estipule la ley, esta garantía reemplaza y excluye
cualquier otra garantía y condiciones, ya sea
expresas o implícitas, establecidas por la ley o de
otra manera, inc luyendo sin restricción a

quellas
en que el producto se encuentra en condiciones
aptas para la venta o se adecúa al uso específico
para el cual fue adquirido.

Algunos estados, provincias y naciones no
permiten la exclusión o limitación de los daños
incidentales o consecuentes, de modo que las
limitaciones o exclusiones mencionadas
pueden no ser aplicables a usted. Esta

garantía

le otorga derechos legales específicos y usted

puede también tener otros derechos que
cambian de un estado a otro o de una
provincia o nación a otra. Moen lo asesorará
en el procedimiento a seguir para hacer

válida
esta garantía. Sencillamente escriba a Moen
Incorporated utilizando la dirección que
aparece a continuación. Explique el tipo de
defecto e incluya comprobantes de compra,
su nombre, dirección, código de área y
número

de teléfono.

Les produits Moen sont fabriqués selon
les normes les plus élevées de qualité et

de main-d’œ uvre. Moen garantit à l'acheteur
original, tant qu'il sera propriétaire de la
maison (la «période de g

arantie» des
propriétaires), que ce robinet sera libre
de toute fuite pendant son usage normal et

qu'aucune pièce et qu'aucun fini de ce robinet
ne présenteront de défaut de matériel et de

main-d’œ uvre en

usine. Tous les autres achats
(y compris les achats à des fins industrielles,
commerciales et d’affaires) sont garantis
pendant cinq (5) ans à compter de la date
d’achat originale (période de garantie
commerciale).

Si ce robinet fuit ou dégoutte durant la
période de garantie, Moen s'engage à fournir
GRATUITEMENT les pièces de rechange
requises pour remettre le robinet en état
de fonctionnement ainsi qu'à remplacer

GRATUITEMENT toute pi

èce ou tout fini dont
le matériel, la fabrication ou la main-d’œ uvre,
lors de l'installation, de l'usage et du service
habituels, s’avèrent défectueux. On peut

obtenir les pièces de rechange en composan

t

le 1 800 465-6130 ou en écrivant à l’adresse
indiquée ci-dessous. Le reçu de vente
original de l'acheteur initial du robinet doit
accompagner toute réclamation. Les défauts
ou les dommages causés par l’utilisation de
pièces n

on fournies par Moen ne sont pas
couverts par cette garantie. Cette garantie
s’applique uniquement aux robinets achetés
après décembre 1995 et entre en vigueur à
compter de la date d’achat indiqué

e sur le

reçu de caisse du client.

Cette garantie s'étend aussi au remplacement
de toute pièce ou de tout fini défectueux.

Cependant, sont exclus de cet te garantie,
les dommages causés

par une erreur
d’installation, un abus du produit, une
mauvaise utilisation du produit, l’utilisation
de produits de nettoyage contenant des
agents abrasifs, de l’alcool ou des solvants
organiques, qu’ils soie

nt utilisés par un
entrepreneur, une entreprise de service
ou le consommateur. Moen décline toute
responsabilité quant aux frais de

main-d’œ uvre
et aux dommages causés durant l’installation,
la réparation ou le remplacement, et aux
dommages, pertes, blessures ou coûts,
indirects ou co nsécutifs, connexes à ce
robinet. Sauf lorsque la loi le stipule, cette
garantie remplace et exclut toutes les
autres garanties et conditions, qu’elles
soient indiquées expressément ou non,
obligatoires ou autres, y compris,
sans restriction, celles qui visent la
commercialisation ou

l’aptitude d’utilisation.

Certains pays, états ou provinces ne

permettent aucune exclusion, ni limitation
suite aux dommages indirects ou consécutifs.
Les limitations ou les exclusions précitées ne
s’appliqueraient pas dans ces

cas. Cette

garantie accorde des droits juridiques

et il est possible que d’autres droits soient
applicables selon l’état, la province ou le pays.
Moen avisera le consommateur de la
procédure à suivre pour soumettre une
réclamation. Il

suffit d’é crire à Moen inc. à
l'adresse indiquée ci-dessous, pour expliquer le
défaut, d’inclure une preuve d’achat,
d’inscrire son nom, son adresse ainsi que son
indicatif régional et so

n numéro de téléphone.

©2006 Moen Incorporated

INS2434 - 11/06

Moen Inc.
2816 Bristol Circle
Oakville, Ontario L6H 5S7

Moen Incorporated
25300 Al Moen Drive
North Olmsted, Ohio 44070-8022
U.S.A.

Moen de Mexico, S.A. de C.V.
Carretera Saltillo-Monterrey KM 14.7
Ramos Arizpe, Coahuila
Mexico 25900
