Page 1
INS963D - 5/14
Please Contact Moen First
For Installation Help, Missing or
Replacement Parts
(USA)
1-800-BUY-MOEN (1-800-289-6636)
Mon - Fri 8:00 AM to 7:00 PM, Eastern
Sat. 9:00 AM to 3:00 PM Eastern
WWW.MOEN.COM
(Canada)
1-800-465-6130
Mon - Fri 7:30 AM to 7:00 PM, Eastern
WWW.MOEN.CA
Por favor, contáctese primero con Moen
Para obtener ayuda de instalación, piezas
faltantes o de recambio
01-800-718-4345
Lunes a viernes de 8:00 a 20:00 hs.
(Costa Este)
Sáb. 8:00 a 18:30 hs. (Costa Este)
WWW.MOEN.MX
Veuillez d’abord contacter Moen
en cas de problèmes avec l’installation, ou pour
obtenir toute pièce manquante ou de rechange
1-800-465-6130
Du lundi au vendredi:
de 7 h 30 à 19 h, HE
WWW.MOEN.CA
Installation Guide
Guía de Instalación
Guide d’installation
ONE-HANDLE LAVATORY FAUCET
MODELS 8417, 8418, 8419 Series
MEZCLADORA MONOMANDO
PARA LAVABO
MODELOS 8417, 8418, 8419 Series
ROBINET DE LAVABO À UNE
POIGNÉE
MODÈLES 8417, 8418, 8419
HELPFUL TOOLS
For safety and ease of faucet replacement, Moen recommends the
use of these helpful tools.
HERRAMIENTAS ÚTILES
Para que el cambio de la llave sea fácil y seguro, Moen le recomienda
usar estas útiles herramientas.
OUTILS UTILES
Par mesure de sécurité et pour faciliter l’installation, Moen suggère
l’utilisation des outils suivants.
CAUTION — TIPS FOR REMOVAL OF OLD FAUCET:
Always turn water supply OFF before removing existing
faucet or disassembling the valve. Open faucet handle to
relieve water pressure and ensure that complete water
shut-o has been accomplished.
PRECAUCIÓN — CONSEJOS PARA CAMBIAR LA LLAVE
MEZCLADORA: Siempre CIERRE la toma de agua antes
de quitar la llave existente o desmontar la válvula. Abra la
llave para liberar la presión, y asegúrese de que esté bien
cerrada el agua.
ATTENTION SUGGESTIONS POUR ENLEVER
L’ANCIEN ROBINET: Toujours couper l’alimentation en
eau avant d’enlever ou de démonter le robinet. Ouvrir le
robinet pour libérer la pression d’eau et pour s’assurer
que l’alimentation en eau a bien été coupée.
Page 2
G
Icon Legend/Leyenda de Iconos/
Au-dessus de l’évier
o
Sous l'évier
x2
x2
A
B
C
D
E
Above sink
Encima del lavabo
Légende des icônes
x2
F
Below sink
Debajo del fregader
L
Q
R
S
T
U
H
I
J
K
M
N
O
P
V
Parts List
A. Faucet Body
B. Mounting Shanks (x2)
C. Gasket
D. Mounting Plate
E. Mounting Nuts (x2)
F. Faucet Supply Lines (x2)
G. Lift Rod
H. Plug
I. Drain Plug Nut
J. Drain Plug Shank
K. Waste Seat
L. Lift Rod Strap
M. Drain O-Ring
N. Drain Gasket
O. Washer
P. Drain Nut
Q. Pivot Rod Clip
R. Pivot Rod Nut
S. Pivot Rod Seal
T. Pivot Rod
U. Pivot Rod Seat
V. Drain Body
Lista de piezas
A. Cuerpo de la mezcladora
B. Tubos roscados de montaje (x2)
C. Empaque
D. Placa de montaje
E. Tuercas de montaje (x2)
F. Líneas de suministro de la mezcladora (x2)
G. Barra de cierre vertical
H. Tapón
I. Tuerca del tapón de desagüe
J. Tubo roscado del tapón de desagüe
K. Asiento del desagüe
L. Tirante de la barra de cierre vertical
M. Anillo de caucho del desagüe
N. Empaque del desagüe
O. Arandela
P. Tuerca del desagüe
Q. Clip del pivote
R. Tuerca del pivote
S. Sello del pivote
T. Pivote
U. Asiento del pivote
V. Cuerpo del desagüe
Liste des pièces
A. Corps du robinet
B. Tige de montage (2)
C. Joint d’étanchéité
D. Plaque de montage
E. Écrou de montage (2)
F. Conduite d’alimentation du robinet (2)
G. Tige de levage
H. Bouchon
I. Écrou de bouchon de bonde
J. Tige de bouchon de bonde
K. Siège de bonde
L. Étrier de la tige de levage
M. Joint torique de bonde
N. Joint d’étanchéité de bonde
O. Rondelle
P. Écrou de bonde
Q. Bride de tige de pivotement
R. Écrou de la tige de pivotement
S. Joint d’étanchéité de la tige de pivotement
T. Tige de pivotement
U. Siège de la tige de pivotement
V. Corps de bonde
Page 3
1
2
3
A
B

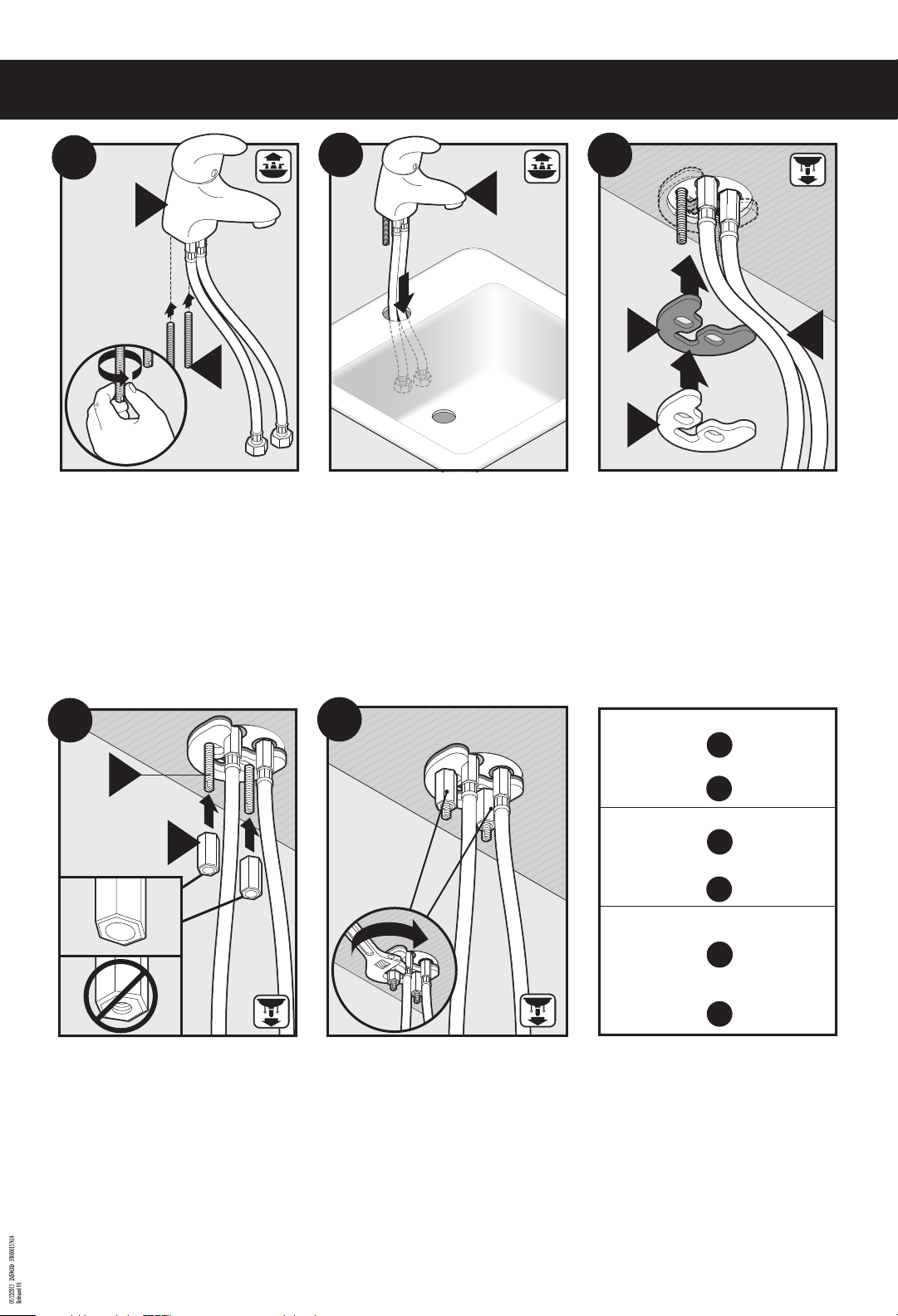

Thread Mounting Shanks (B) into Faucet Body (A).
Tighten by hand.
Enrosque los tubos roscados de montaje (B) en el cuerpo de
la mezcladora (A). Apriete a mano.
Visser les tiges de montage (B) dans le corps du robinet (A).
Serrer à la main.
A
Insert Faucet Body (A) into sink opening.
Inserte el cuerpo de la mezcladora (A) en la abertura en
el fregadero.
Insérer le corps du robinet (A) dans l’ouverture de l’évier.
C
F
D
Install Gasket (C) onto Mounting Shank (B). Next, install
Mounting Plate (D) onto gasket. Note, may have to hold
gasket and plate in place for next step.
Instale el empaque (C) en el tubo roscado de montaje (B).
A continuación, instale la placa de montaje (D) sobre el
empaque. Note que es posible que tenga que sostener el
empaque y la placa en su lugar para el próximo paso.
Placer le joint d’étanchéité (C) sur la tige de montage (B).
Ensuite, installer la plaque de montage (D) sur le joint
d’étanchéité (C ). Noter qu’il se peut que vous deviez
maintenir le joint d’étanchéité et la plaque en place pour
la prochaine étape.
4
B
E
While holding Gasket and Mounting Plate, secure them
with Mounting Nuts (E). Note: Ensure correct orientation of
Mounting Nuts to thread onto Mounting Shanks (B).
See inset diagram.
Sosteniendo el empaque y la placa de montaje, fíjelos
con las tuercas de montaje (E). Nota: Verique la
orientación correcta de las tuercas de montaje para
enroscarlas en los tubos roscados de montaje (B). Vea el
diagrama en el recuadro.
En tenant le joint d’étanchéité et la plaque de montage,
les xer avec les écrous de montage (E). Remarque :
S’assurer que les écrous de montage sont orientés de manière
appropriée an de les visser sur les tiges de montage (B).
Voir l’encadré.
5
Finish tightening of Mounting Nuts (E) with an
adjustable wrench.
Termine de apretar las tuercas de montaje (E) con una
llave ajustable.
Finir de serrer les écrous de montage (E) avec une
clé anglaise.
If with drain assembly, go to
6
If without drain assembly, go to step
15
Si posee conjunto de desagüe, vaya al paso
6
Si no posee conjunto de desagüe, vaya al paso
15
S'il s'agit d'une installation sans assemblage
de bonde, passer à l'étape
14
6
S'il s'agit d'une installation avec assemblage
de bonde, passer à l'étape
15
Page 4
INS963D - 5/14
3
I
6
K
1
M
2
N
O
P

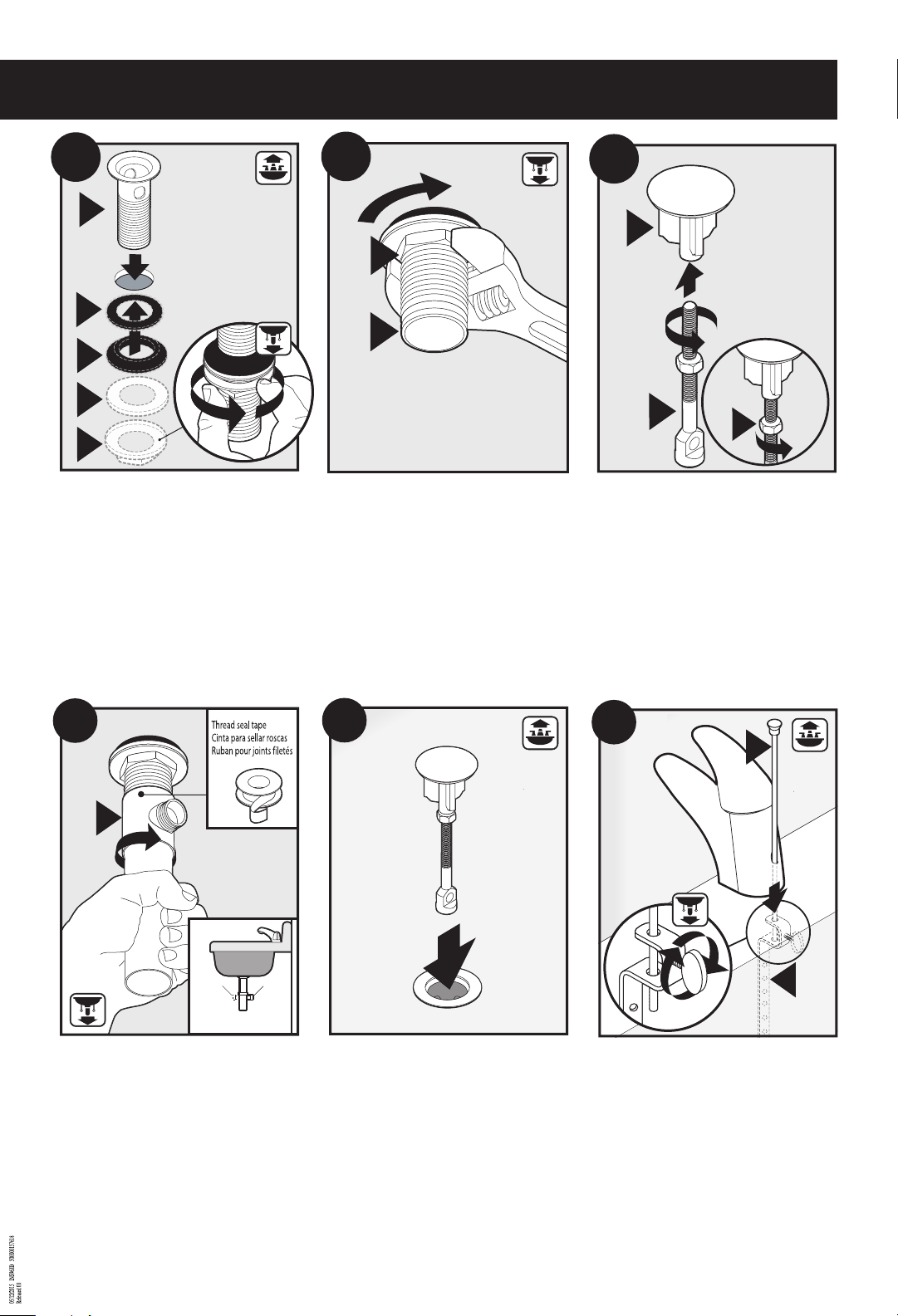

1) Insert Waste Seat (K) into sink opening.
2) Install Drain O-Ring (M), Drain Gasket (N), Washer (O), and
Drain Nut (P) onto Waste Seat (K) from below sink.
3) Hand tighten Drain Nut (P).
1) Inserte el asiento del desagüe (K) en la abertura en
el fregadero.
2) Instale el anillo de caucho del desagüe (M), el empaque del
desagüe (N), la arandela (O) y la tuerca del desagüe(P) en el
asiento del desagüe (K) por debajo del fregadero.
3) Apriete a mano la tuerca del desagüe (P).
1) Insérer le siège de bonde (K) dans l’ouverture de l’évier.
2) Placer le joint torique de bonde (M), le joint d’étanchéité de
bonde (N), la rondelle (O) et l’écrou de bonde (P) sur le siège
de bonde (K) par en dessous de l’évier.
3) Serrer à la main l’écrou de bonde (P).
3
7
P
K
Using an adjustable wrench, nish tightening of Drain Nut (P).
Con una llave ajustable, termine de apretar la tuerca del
desagüe (P).
À l’aide d’une clé anglaise, nir de serrer l’écrou de bonde (P).
8
H
1
2
J
1) Attach Drain Plug Shank (J) to Plug (H).
2) Thread parts together until secure.
3) Hand tighten Drain Plug Nut (I).
1) Conecte el tubo roscado del tapón del desagüe (J) al
tapón (H).
2) Enrosque las piezas juntas hasta que estén rmes.
3) Apriete a mano la tuerca del tapón del desagüe (I).
1) Fixer la tige de bouchon de bonde (J) au bouchon (H).
2) Visser ces pièces ensemble jusqu’à ce qu’elles soient
bien xées.
3) Serrer à la main l’écrou de bouchon de bonde (I).
9
V
NO
NO
NON
Apply thread seal tape to threads of Waste Seat (K). Attach
Drain Body (V) to waste seat. Tighten Drain Body by hand.
(Ensure drain body opening is facing back of sink.)
Aplique cinta para sellar roscas a las roscas del asiento del
desagüe (K). Conecte el cuerpo del desagüe (V) al asiento
del desagüe. Apriete a mano el cuerpo del desagüe.
(Asegúrese de que la abertura en el cuerpo del desagüe
quede enfrentando la parte de atrás del fregadero.)
Appliquer un ruban pour joints letés sur les letages du
siège de bonde (K). Fixer le corps de bonde (V) au siège
de bonde (K). Serrer à la main le corps de bonde (V).
(S’assurer que l’ouverture du corps de bonde est orientée
vers l’arrière de l’évier.)
YES
SÍ
OUI
10
Insert plug into drain opening.
Inserte el tapón en la abertura de desagüe.
Insérer le bouchon dans l’ouverture de bonde.
11
G
1
2
L
1) Insert Lift Rod (G) into back of Faucet Body (A) opening
and into Lift Rod Strap (L).
2) Hand tighten thumb screw to secure lift rod.
1) Inserte la barra de cierre vertical (G) en la parte de atrás
de la abertura del cuerpo de la mezcladora (A) y dentro del
tirante de la barra de cierre vertical (L).
2) Apriete a mano el tornillo de mariposa para jar la barra
de cierre vertical.
1) Insérer la tige de levage (G) à l’arrière de l’ouverture du
corps du robinet (A) et dans l’étrier de la tige de levage (L).
2) Serrer à la main la vis de serrage pour xer la tige de
levage (G).
Page 5
INS963D - 5/14
2
J
T
12
U
T
J
Anti-vandal option
Anti-vandal option
Opción antivandalismo
Opcion antivandalismo
Avec option anti-vandalisme
Avec option anti-vandalisme

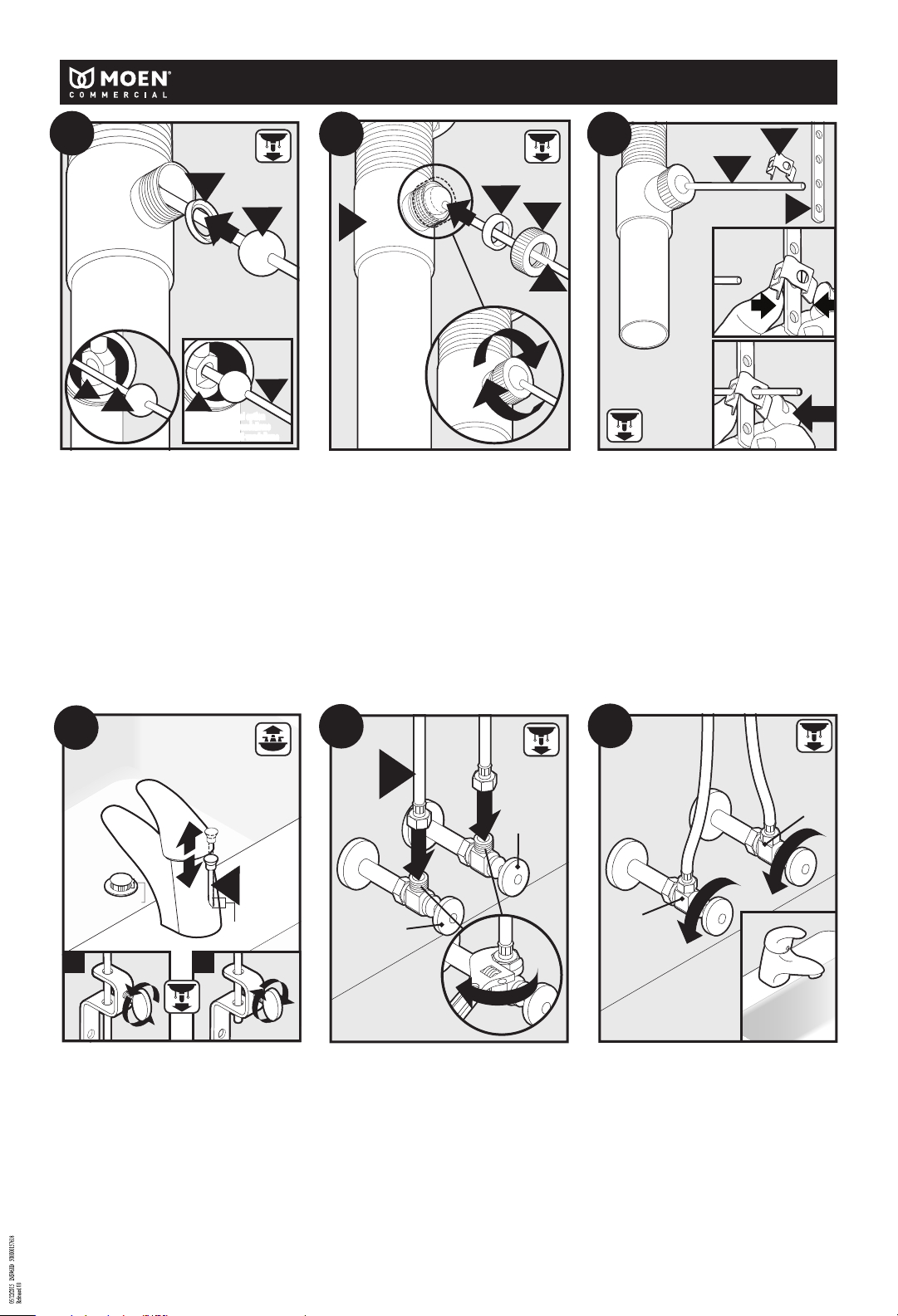

Verify Pivot Rod Seat (U) is in place with beveled side facing out.
Pivot Rod (T) can be installed in two ways. Circle illustration shows
Pivot Rod (T) next to hole in Plug Shank (J). Box illustration shows
Pivot Rod inserted into the hole of the Plug Shank (J). This prevents
the plug from being easily removed after installation.
Verique que el asiento del pivote (U) esté en su lugar con la cara
biselada hacia afuera. El pivote (T) puede ser instalado en dos
formas. La ilustración dentro del círculo muestra el pivote (T) cerca
del agujero en el tubo roscado del tapón (J). La ilustración en el
cuadro muestra el pivote insertado en el agujero del tubo roscado
del tapón (J). Esto evita que pueda retirarse el tapón fácilmente
después de la instalación.
Vérier que le siège de la tige de pivotement (U) est en place avec le
côté biseauté orienté vers l’extérieur. La tige de pivotement (T) peut
être installée de deux façons. L’illustration gurant dans le cercle
montre la tige de pivotement (T) placée à côté du trou dans la tige
de bouchon (J). L’illustration gurant dans l’encadré montre la tige
de pivotement (T) insérée dans l’ouverture de la tige de bouchon
(J). Cela empêche le bouchon (H) de s’enlever facilement après
l’installation.
T
13
S
V
1
1) Install Pivot Rod Seal (S) and Pivot Rod Nut onto Pivot
Rod (T), into Drain Body (V).
2) Tighten Pivot Rod Nut (R) by hand.
1) Instale el sello del pivote (S) y la tuerca del pivote (T) en
el cuerpo del desagüe (V).
2) Apriete a mano la tuerca del pivote (R).
1) Placer le joint d’étanchéité de la tige de pivotement
(S) et l’écrou de la tige de pivotement (R) sur la tige de
pivotement (T), dans le corps de bonde (V).
2) Serrer à la main l’écrou de la tige de pivotement (R).
R
T
14
Q
T
L
1
Once Pivot Rod is tightened, push the Pivot Rod downward.
1) Slide one side of Pivot Rod Clip (Q) onto Pivot Rod (T).
Insert Pivot Rod through closest hole on strap (L).
2) Squeeze pivot rod clip and slide other side of the clip onto
pivot rod.
Una vez apretado el pivote, empújelo hacia abajo.
1) Deslice un lado del clip del pivote (Q) en el pivote (T). Inserte
el pivote a través del agujero más cercano en el tirante (L).
2) Apriete el clip del pivote y deslice el otro lado del mismo
sobre el pivote.
Lorsque la tige de pivotement est serrée, la pousser vers le bas.
1) Faire glisser un côté de la bride de tige de pivotement (Q)
sur la tige de pivotement (T). Insérer la tige de pivotement
dans le trou le plus près dans l’étrier (L).
2) Pincer la bride de tige de pivotement et faire glisser l’autre
côté de la bride sur la tige de pivotement.
1
2
15
2
2
1/2" (125mm)
1
1) Loosen thumb screw on Lift Rod Strap (L).
2)Adjust Lift Rod (G) to allow at least 1/8" gap on faucet. Allow 1/2"
gap for pop-up drain.
3) Re-tighten thumb screw on lift rod strap.
1) Aoje el tornillo de mariposa en el tirante de la barra de cierre
vertical (L).
2)Ajuste la barra de cierre vertical (G) para permitir una distancia de
por lo menos 1/8” (0.3 cm) de la mezcladora. Permita una distancia
de 1/2” (1.27 cm) para el desagüe de subir y bajar.
3) Vuelva a apretar el tornillo de mariposa sobre el tirante de la barra
de cierre vertical.
1) Desserrer la vis de serrage sur l’étrier de la tige de levage (L).
2) Ajuster la tige de levage (G) de façon à laisser un espace d’au
moins 1/8 po sur le robinet. Laisser un espace de 1/2 po pour la
bonde escamotable.
3) Serrer de nouveau la vis de serrage sur l’étrier de la tige de levage.
3
G
1/8" (31mm)
16
F
1
Hot
Caliente
Chaud
2
1) Attach Faucet Supply Lines (F) to shut o stops.
2) Using an adjustable wrench, tighten lines to stops.
1) Conecte las líneas de suministro de la mezcladora (F) a
los topes de cierre.
2) Con una llave ajustable, apriete las líneas a los topes.
1) Fixer les conduites d’alimentation du robinet (F) aux
robinets d’arrêt.
2) À l’aide d’une clé anglaise, serrer les conduites aux
robinets d’arrêt.
Cold
Frio
1
Froid
17
Cold
Frio
Froid
Hot
Caliente
Chaud
Turn on water and check for any leaks. Installation complete.
Abra el agua y verique si hay pérdidas. La instalación
está completa.
Ouvrir l’eau et vérier qu’il n’y a aucune fuite.
Installation terminée.
Page 6
Moen Limited Lifetime Warranty
Moen le otorga
Garantía limitada de por vida
Garantie à vie limitée de Moen
Moen products have been manufactured under
the highest standards of quality and workmanship. Moen warrants to the original consumer
purchaser for as long as the original consumer
purchaser owns their home (the “Warranty
Period" for homeowners), that this faucet will
be leak- and drip-free during normal use and
all parts and nishes of this faucet will be free
from defects in material and manufacturing
workmanship. All other purchasers (including
purchasers for industrial, commercial and business use) are warranted for a period of 5 years
from the original date of purchase (the “Warranty
Period" for non-homeowners).
If this faucet should ever develop a leak or drip
during the Warranty Period, Moen will FREE OF
CHARGE provide the parts necessary to put the
faucet back in good working condition and will
replace FREE OF CHARGE any part or nish that
proves defective in material and manufacturing
workmanship, under normal installation, use
and service. Replacement parts may be obtained
by calling 1-800-289-6636 (Canada 1-800-465-
6130), or by writing to the address shown. Proof
of purchase (original sales receipt) from the original consumer purchaser must accompany all
warranty claims. Defects or damage caused by
the use of other than genuine Moen parts is not
covered by this warranty. This warranty is applicable only to faucets purchased after December,
1995 and shall be eective from the date of
purchase as shown on purchaser’s receipt.
This warranty is extensive in that it covers
replacement of all defective parts and nishes.
However, damage due to installation error, product abuse, product misuse, or use of cleaners
containing abrasives, alcohol or other organic
solvents, whether performed by a contractor,
service company, or yourself, are excluded from
this warranty. Moen will not be responsible for
labor charges and/or damage incurred in installation, repair or replacement, nor for any indirect,
incidental or consequential damages, losses,
injury or costs of any nature relating to this
faucet. Except as provided by law, this warranty
is in lieu of and excludes all other warranties,
conditions and guarantees, whether expressed
or implied, statutory or otherwise, including
without restriction those of merchantability or of
tness for use.
Some states, provinces and nations do not allow
the exclusion or limitation of incidental or consequential damages, so the above limitations or
exclusions may not apply to you. This warranty
gives you specic legal rights and you may also
have other rights which vary from state to state,
province to province, nation to nation. Moen
will advise you of the procedure to follow in
making warranty claims. Simply write to Moen
Incorporated using the address below. Explain
the defect and include proof of purchase and
your name, address, area code and telephone
number.
Los productos Moen son fabricados bajo las más
estrictas normas de calidad y mano de obra. Moen
le garantiza al comprador original que durante
el tiempo que la tenga su casa (el “periodo de
garantía", para los propietarios), esta llave no
tendrá ni goteras ni fugas durante el uso normal, y
que todas las piezas y acabados estarán libres de
defectos en material y mano de obra. Asimismo, a
todos nuestros otros consumidores (industriales,
comerciales y empresariales), les otorgamos 5
años de garantía a partir de la fecha original de
compra (el “periodo de garantía" para usos no
domésticos).
Si en esta llave mezcladora se llegara a producir
alguna fuga o gotera durante el periodo de garantía, Moen le proporcionará SIN COSTO ALGUNO
las piezas necesarias para que vuelva a funcionar
en perfectas condiciones y reemplazará también
SIN COSTO para usted, cualquier pieza o acabado
que pudiera tener algún defecto en la fabricación
o mano de obra, bajo condiciones normales de
instalación, uso y servicio. Las piezas de repuesto
se pueden obtener llamando en la República
Mexicana al 01-800-718-4345 o si escribe en la
dirección que aparece aquí. Para que el comprador
original pueda hacer efectiva la garantía, cualquier
reclamación deberá ir acompañada por el comprobante de compra (nota de venta original). La
garantía no cubre los defectos o daños causados
por el uso de otras partes que no sean piezas
originales Moen. Esta garantía es aplicable sólo
para las llaves compradas después de diciembre
de 1995, y entrará en vigencia a partir de la fecha
que aparece en la nota de compra.
Esta garantía es amplia en el sentido que cubre el
reemplazo de todas las partes y acabados defectuosos. Sin embargo, se excluyen de esta garantía
los daños causados por un error de instalación,
abuso del producto, mal uso del mismo, o uso de
limpiadores que contengan abrasivos, alcohol u
otros solventes orgánicos, ya sea por parte del
contratista, compañía de servicio o usted mismo.
Moen no se hace tampoco responsable por los
gastos de mano de obra ni por los daños incurridos en la instalación, reparación o sustitución, ni
por ningún daño indirecto, directo o consecuente,
ni por pérdidas, lesiones o costos de alguna otra
índole relacionados con esta llave. A menos que lo
estipule la ley, esta garantía reemplaza y excluye
cualquier otra garantía y condiciones, ya sea
expresas o implícitas, establecidas por la ley o de
otra manera, incluyendo sin restricción aquellas
en que el producto se encuentra en condiciones
aptas para la venta o se adecúa al uso especíco
para el cual fue adquirido.
Algunos estados, provincias y naciones no
permiten la exclusión o limitación de los daños
incidentales o consecuentes, de modo que las limitaciones o exclusiones mencionadas pueden no
ser aplicables a usted. Esta garantía le otorga derechos legales especícos y usted puede también
tener otros derechos que cambian de un estado
a otro o de una provincia o nación a otra. Moen lo
asesorará en el procedimiento a seguir para hacer
válida esta garantía. Sencillamente escriba a Moen
Incorporated utilizando la dirección que aparece a
continuación. Explique el tipo de defecto e incluya
comprobantes de compra, su nombre, dirección,
código de área y número de teléfono.
Les produits Moen sont fabriqués selon les
normes les plus élevées de qualité et de
main-d’œuvre. Moen garantit à l’acheteur original,
tant qu’il sera propriétaire de la maison (la
« période de garantie » des propriétaires), que ce
robinet sera libre de toute fuite pendant son usage normal et qu’aucune pièce et qu’aucun ni de
ce robinet ne présenteront de défaut de matériel
et de main-d’œuvre en usine. Tous les autres achats (y compris les achats à des ns industrielles,
commerciales et d’aaires) sont garantis pendant
cinq (5) ans à compter de la date d’achat originale
(période de garantie commerciale).
Si ce robinet fuit ou dégoutte durant la période de
garantie, Moen s’engage à fournir GRATUITEMENT
les pièces de rechange requises pour remettre
le robinet en état de fonctionnement ainsi qu’à
remplacer GRATUITEMENT toute pièce ou tout ni
dont le matériel, la fabrication ou la main-d’œuvre, lors de l’installation, de l’usage et du service
habituels, s’avèrent défectueux. On peut obtenir
les pièces de rechange en composant le 1-800465-6130 ou en écrivant à l’adresse indiquée
ci-dessous. Le reçu de vente original de l’acheteur
initial du robinet doit accompagner toute
réclamation. Les défauts ou les dommages causés
par l’utilisation de pièces non fournies par Moen
ne sont pas couverts par cette garantie. Cette
garantie s’applique uniquement aux robinets
achetés après décembre 1995 et entre en vigueur
à compter de la date d’achat indiquée sur le reçu
de caisse du client.
Cette garantie s’étend aussi au remplacement
de toute pièce ou de tout ni défectueux.
Cependant, sont exclus de cette garantie, les
dommages causés par une erreur d’installation,
un abus du produit, une mauvaise utilisation du
produit, l’utilisation de produits de nettoyage
contenant des agents abrasifs, de l’alcool ou des
solvants organiques, qu’ils soient utilisés par un
entrepreneur, une entreprise de service ou le
consommateur. Moen décline toute responsabilité quant aux frais de main-d’œuvre et aux dommages causés durant l’installation, la réparation
ou le remplacement, et aux dommages, pertes,
blessures ou coûts, indirects ou consécutifs, connexes à ce robinet. Sauf lorsque la loi le stipule,
cette garantie remplace et exclut toutes les autres
garanties et conditions, qu’elles soient indiquées
expressément ou non, obligatoires ou autres, y
compris, sans restriction, celles qui visent la commercialisation ou l’aptitude d’utilisation.
Certains pays, états ou provinces ne permettent
aucune exclusion, ni limitation suite aux dommages indirects ou consécutifs. Les limitations
ou les exclusions précitées ne s’appliqueraient
pas dans ces cas. Cette garantie accorde des
droits juridiques et il est possible que d’autres
droits soient applicables selon l’état, la province
ou le pays. Moen avisera le consommateur de
la procédure à suivre pour soumettre une réclamation. Il sut d’écrire à Moen inc. à l’adresse
indiquée ci-dessous, pour expliquer le défaut,
d’inclure une preuve d’achat, d’inscrire son nom,
son adresse ainsi que son indicatif régional et son
numéro de téléphone.
Moen Incorporated
25300 Al Moen Drive
North Olmsted, Ohio 44070-8022
U.S.A.
INS963D - 5/14
©2014 Moen Incorporated
Moen de Mexico, S.A. de C.V.
Carretera Saltillo-Monterrey KM 14.7
Ramos Arizpe, Coahuila
Mexico 25900
Moen Inc.
2816 Bristol Circle
Oakville, Ontario L6H 5S7
Canada
Loading...
