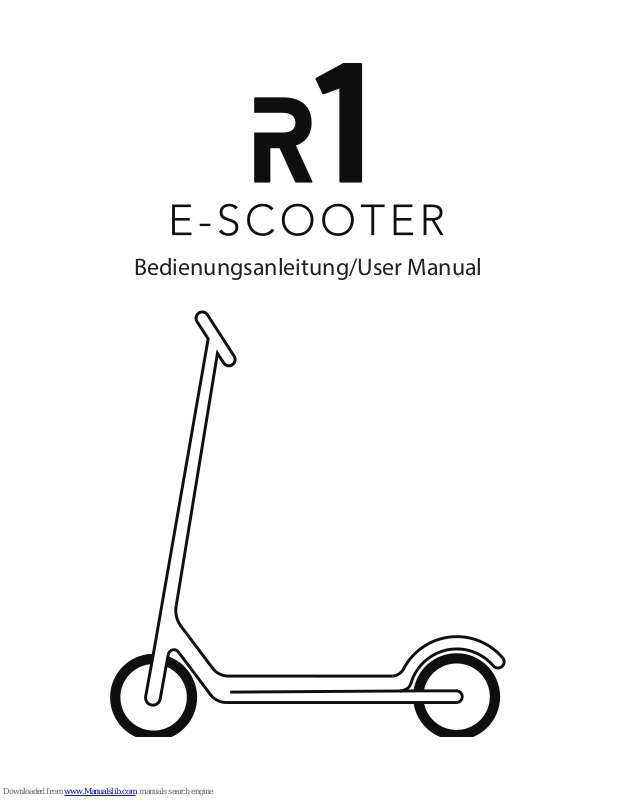

Bedienungsanleitung/User Manual

Betriebsanleitung MODSTER R1

2 www.modster.at

1. Einleitung

Herzlich Willkommen im Club der e-Scooter Fahrer!

Wir freuen uns sehr, Sie in der Community der MODSTER R1 Fahrer begrüßen zu dürfen und wir sind uns sicher, dass Sie sehr viel Freude an diesem Elektroscooter haben werden!

Diese Betriebsanleitung erläutert für Sie die wichtigsten Hinweise, welche es zu beachten gilt, hilft Ihnen mit Tipps zur Wartung und Pege Ihres MODSTER R1 und beschreibt den korrekten Betrieb des Fahrzeugs für eine sichere und langzeitige Nutzung. Alle Angaben beruhen auf dem technischen Stand zum Zeitpunkt der Verfassung dieser Betriebsanleitung. In der Zwischenzeit vorgenommene Änderungen und Ergänzungen sind allenfalls nicht in dieser Version enthalten. Sie nden die aktuellste Version der Betriebsanleitung jeweils online unter www.der-schweighofer.at.

Bei Fragen und Problemen stehen wir Ihnen sehr gerne zur Verfügung. Bitte kontaktieren Sie uns unter info@der-schweighofer.at und wir kümmern uns bestmöglich um eine rasche und unkomplizierte Hilfe.

WARNUNG: Lesen Sie dieses Kapitel zur Gänze bevor Sie das Modell in Betrieb nehmen! Fehlerhaftes Bedienen des Gerätes kann zu Schäden am Produkt oder anderem Eigentum bzw. zu ernsthaften Verletzungen führen.

WARNUNG: Wenn Sie bei der Verwendung dieses Produkts keine Vorsicht walten lassen und die folgenden Warnhinweise nicht beachten, kann dies zu Fehlfunktionen des Produkts, elektrischen Problemen, übermäßiger Hitze, Feuer und letztendlich zu Verletzungen und Sachschäden führen.

WARNUNG ACHTUNG: Seien Sie sich bewusst, dass das Fahren mit elektrischer Unterstützung gewöhnungsbedürftig ist. Die Beschleunigung

und damit die Kraft nach vorne sind um ein Vielfaches größer als bei einer normalen Kickbewegung. Diese ungewohnte Beschleunigung kann bei ungeübten Fahrern zu einem Abheben des Vorderrads vom Boden und somit zu Stürzen führen. Beginnen Sie vorsichtig und achten Sie immer darauf, tendenziell ein wenig Vorlage zu haben. Niemals nach hinten gebeugt fahren.

ACHTUNG: Neben der normalen Bremsleistung durch Betätigung der Fußbremse, bremst der MODSTER R1 zusätzlich mit elektrischer Motorenbremse. Dies verbessert die Bremsleistung massiv und führt zu einem kürzeren Bremsweg. Seien Sie sich aber bitte bewusst, dass die Motorenbremse nicht unterstützt wenn:

• Die Batterie leer ist und Sie damit mit reiner Muskelkraft fahren.

• Die Batterie 100% geladen ist und darum keine Energie regeneriert werden kann. Die zusätzliche Bremsleistung der Motorenbremse ist enorm und verkürzt den Bremsweg immens. Seien Sie sich dessen stets bewusst, vor allem dann, wenn die zusätzliche Bremsleistung in oben erwähnten Situationen nicht vorhanden ist.

ACHTUNG: Benützen Sie immer die Fußbremse und lassen Sie das Gaspedal los um zu verlangsamen und anzuhalten. Bremsen Sie niemals mittels Fußsohle reibend auf dem Boden!

Betriebsanleitung MODSTER R1

www.modster.at 3

2. Wichtige Hinweise auf einen Blick

Allgemeine Hinweise

• Bitte beachten Sie stets die in Ihrem Land geltenden Gesetze und Verordnungen bezüglich Straßenverkehr und Fahrzeugklasse. Beachten Sie dabei, dass die Gesetzgebung je nach Land unterschiedlich sein kann und der e-Scooter dementsprechend nicht in jedem Land auf der Straße zugelassen ist. Ein Gebrauch außerhalb dieses Bereiches geschieht auf eigenes Risiko und ohne Haftung durch den Hersteller.

• Der e-Scooter ist für den Transport einer einzelnen Person bis max. 100 kg ausgelegt und sollte nur dafür benutzt werden. Nichtbeachten dieses Hinweises gilt als unsachgemäßer Gebrauch und geschieht auf eigenes Risiko des Nutzers.

• Alle Eingrie zur Steigerung der Leistung oder Geschwindigkeit und allgemein zur Änderung der Merkmale des Scooters sind strafbar und werden gesetzlich verfolgt. Sie führen zur Erlöschung der Garantie.

• Die Straßenverkehrsordnung muss jederzeit eingehalten werden. Sie sind dazu verpichtet, sich über geltendes Recht in Ihrem Land zu informieren und dieses zu befolgen.

• Der e-Scooter ist kein Spielzeug! Es ist nicht für das Gewicht von Kindern ausgelegt. Wir empfehlen ein Mindestalter von 16 Jahren.

Vorbereitung auf das Fahren

• Wählen Sie eine ache Straße für Ihre erste Fahrt und und stellen Sie sicher, dass keine Hindernisse in Ihrer Umgebung vorhanden sind.

• Überprüfen Sie ob der Scooter vollständig ausgeklappt und anschließend wieder korrekt gesichert wurde.

• Stellen Sie sicher, dass die Lenkstangen korrekt angeschraubt und nicht locker sind.

• Überprüfen Sie die Bremse auf Ihre Wirksamkeit und korrekte Funktion.

• Überprüfen Sie den Akku Ladestand und dass dieser für Ihre Fahrt ausreicht.

Sicherheitshinweise

• Fahren Sie nur auf trockener Fahrbahn. Die Fahrt auf nassen Bodenbelägen kann sehr gefährlich sein und ist zu vermeiden.

• Fahren Sie niemals mit Motorenunterstützung auf dem Gehweg. Dies ist nicht nur gefährlich für Sie und Ihre Mitmenschen, sondern in vielen Ländern auch gesetzeswidrig.

• Wir empfehlen Ihnen aus Sicherheitsgründen nicht bei Dunkelheit zu fahren.

• Tragen Sie stets Schutzausrüstung, insbesondere einen geeigneten Helm der Sie zuverlässig vor Kopfverletzungen schützt.

Der Akku ist bei Auslieferung nur teilgeladen. Laden Sie den Akku vor der ersten Fahrt mit dem dafür vorgesehenen Ladegerät vollständig auf.

Bitte beachten Sie stets die in Ihrem Land geltenden Gesetze und Verordnungen bezüglich Straßenverkehr und Fahrzeugklasse. Beachten Sie dabei, dass die Gesetzgebung je nach Land unterschiedlich sein kann und der MODSTER R1 über keine Straßenzulassung verfügt. Informieren Sie sich auch unter www.der-schweighofer.at.

Vorsicht vor steilen Abfahrten! Die Bremsleistung ist bei steilen, rasanten Fahrten nicht ausreichend, um eine sichere Fahrt zu gewährleisten.

Bei Nässe oder nach einer Reinigung des Fahrzeugs kann durch die Feuchtigkeit die Bremsanlage verzögert ansprechen. Deshalb sollten die Bremsen nach einer Reinigung des Scooters vorsichtig und auf sicherem Privatgelände „trocken gebremst“ werden.

Für dauerhaften Fahrspaß

• Benutzen sie den e-Scooter nie auf nasser Fahrbahn.

• Springen Sie mit dem Scooter nicht, da dies zu übermäßigen Belastungen führt und dadurch schlussendlich Schäden am Scooter entstehen können, welche von der Garantie ausgeschlossen sind.

• Achten Sie darauf, Schlaglöchern stets auszuweichen und in einem rechten Winkel über Bordsteine und andere Hindernisse zu fahren.

Garantiehinweise

Der e-Scooter darf nur auf trockenem Boden gefahren werden, jegliche Fahrt auf nassen Belägen führt zum Erlöschen der Garantie. Führen Sie keine selbständigen Reparaturen durch. Kontaktieren Sie immer Ihre Servicefachstelle. Jegliches Önen des Trittbretts führt zum automatischen Erlöschen der Garantie. In Einzelfällen erlaubt der Hersteller, in Absprache mit dem Kunden, das Önen des Trittbretts unter bestimmten Voraussetzungen. Das „Tunen“ des e-Scooter ist verboten. Es gefährdet Ihre eigene Sicherheit sowie die Betriebssicherheit und verringert die Lebensdauer Ihres Fahrzeugs. Außerdem führt es zum Erlöschen der Garantie.

Nähere Infomationen nden Sie im Abschnitt Garantie.

Betriebsanleitung MODSTER R1

www.modster.at 5

Größe

aufgeklappt 952 x 430 x 1099 mm

Gewicht

Maximale Zuladung 100 kg

Gerät 10 kg

Fahrempfehlungen

Alter 16-50 Jahre

Größe 130-200 cm

Scooter

Maximale Geschwindigkeit bis zu 25 km/h

Reichweite 12-15 km

Steigung 15°

Bremse Fußbremse

Motor

Motorleistung 250W

Motortyp Brushless DC Motor

Reifen

Vorderreifen 8 Zoll Luftreifen

Hinterreifen 8 Zoll Vakuumreifen

3.2 Technische Daten

Reichweite

Der MODSTER R1 hat eine Reichweite von 12-15 Kilometern, wobei dies Richtwerte für einen 70 Kilogramm schweren Fahrer sind. Schlussendlich ist die Reichweite stark von verschiedenen Faktoren abhängig. Die Faktoren haben entscheidenden Einuss auf die Reichweite: Prol der Strecke (hügelig oder ach), Eigenleistung des Fahrers, Bodenbelag, Außentemperatur, Fahrergewicht.

3.3 Packungsinhalt

Folgende Bestandteile sind in der Verpackung des MODSTER R1 enthalten:

1. e-Scooter MODSTER R1 Modell

2. Installationswerkzeug mit Schrauben

3. Lenkstangenset

4. Ladegerät

5. Klingel

6. LED-Licht

7. Bedienungsanleitung

Betriebsanleitung MODSTER R1

6 www.modster.at

4. Aufbau und Installation

1. Versichern Sie sich, dass alle Bestandteile des Setinhalts enthalten

sind. Stellen Sie dann den Scooter in eingeklapptem Zustand auf den Boden, den Kickständer aufgeklappt. Stecken Sie die Lenkgrie auf die obere horizontale Röhre der Lenkstange.

2. Fixieren Sie die beiden Stangen indem Sie diese auf die Befestigungslöcher ausrichten und festschrauben.

3. Stecken Sie die Grie auf die Lenkstange.

4.2 Aufklappen

Schritt 1: Entriegeln Sie die Verriegellungsspange indem Sie den Kotügel nach unten drücken und den Haken durch eine Seitwärtsdrehung aus der Schnalle lösen.

Schritt 2: Der Faltmechanismus ist mit einem Sicherheitssystem ausgestattet, das den Scooter, sobald einmal korrekt aufgeklappt, vor unbeabsichtigtem Einklappen schützt. Dafür gibt es eine Sicherheitserweiterung am unteren Ende der Lenkstange (siehe Punkt 4.2), die den Klapphebel schützt.

Aufklappen: Heben Sie die Lenkstange nach oben, drehen Sie diese in einen gewissen Winkel, sodass der Klapphebel von der Sicherheitserweiterung bedeckt ist (siehe Abbildung). Die Lenkstange ist nun korrekt eingerastet

4.1 Aufbau

Betriebsanleitung MODSTER R1

www.modster.at 7

4.2 Einklappen

Schritt 1: Drehen Sie die Lenkstange in einen Winkel, sodass der Klapphebel nicht mehr von der Schutzabdeckung/Sicherheitserweiterung bedeckt ist und drücken Sie den Hebel dann, um die Lenkstange aus ihrer Position zu lösen.

Schritt 2: Klappen Sie die Lenkstange nach unten bis diese im Klappverschluss korrekt eingerastet ist.

Betriebsanleitung MODSTER R1

8 www.modster.at

Schritt 1: Drücken Sie den Einschaltknopf

Schritt 2: Klappen den Fahrständer nach oben.

Schritt 3: Halten Sie die Lenkstange mit beiden Händen fest. Drücken Sie mit dem Fuß auf das Beschleunigungspedal um loszufahren. Drücken Sie fester um zu beschleunigen und lassen Sie los, um zu verlangsamen.

5.3 Vorgang beim Benützen des e-Scooters

5. Inbetriebnahme

5.1 Checkliste vor der Inbetriebnahme

Vor jeder Fahrt sollte der MODSTER R1 auf seine Verkehrssicherheit überprüft werden.

Da bedingt durch den Transport, sowie durch eventuelle Standzeiten, Mängel auftreten können, die unter Umständen die Funktionen des Fahrzeuges beeinträchtigen könnten, bitten wir Sie, folgende Punkte vor der ersten Inbetriebnahme - sowie vor jeder Fahrt - unbedingt zu beachten:

BREMSE: Überprüfen Sie die Funktionstüchtigkeit der Bremse. Insbesondere müssen Sie wissen, ob Sie mit oder ohne elektronische Assistenzbremse (Motorenbremse) losfahren, da dies ein enormer Unterschied in der Bremskraft darstellt (siehe Absatz Warnung). ALLGEMEINZUSTAND: Überprüfen Sie vor jeder Fahrt den MODSTER R1 darauf, ob alle Schrauben fest angezogen sind und keine Bauteile lose sitzen.

FALTMECHANISMUS: Überprüfen Sie, ob der Faltmechanismus korrekt eingeklickt ist. REIFEN: Versichern Sie sich, dass die Reifen in ordnungsgemäßem Zustand sind und Sie keine Risse oder andere Schäden entdecken können. LADESTAND DES AKKUS: Überprüfen Sie den Ladezustand des Akkus anhand des Displays.

5.2 Empfohlender Vorgang für Anfänger

1. Schalten Sie den e-Scooter ein.

2. Klappen Sie den Kickständer mit dem Fuß ein.

3. Nehmen Sie die Lenkgrie in die Hände.

4. Stellen Sie einen Fuß auf das Beschleunigungspedal und stoßen Sie sich mit dem anderen Fuß vom Boden weg während Sie vorsichtig Gas geben. Der e-Scooter wird nach vorne beschleunigen.

5. Ziehen Sie den zweiten Fuß ein und stellen Sie ihn bequem auf das Trittbrett. Stehen Sie aufrecht und gerade mit dem Blick nach vorne und balancieren Sie während der Fahrt auf dem Scooter.

6. Werden Sie nun langsam schneller indem Sie vorsichtig mehr Druck auf das Pedal ausüben. Je stärker der Druck, desto schneller fährt der e-Scooter. Lassen Sie wieder los, um zu verlangsamen.

7. Wenn Sie langsamer werden oder bremsen möchten, nutzen Sie die Fußbremse am Hinterrad bis Sie die gewünschte Geschwindigkeit oder Stillstand erreicht haben. Üben Sie als Anfänger immer wieder das Starten, Beschleunigen, Bremsen, Stehenbleiben.

8. Wenn Sie genug Druck auf die Fußbremse ausüben, wird dies die Beschleunigung verhindern. Nun wird die Motorbremse genutzt und ein Teil der kinetischen Energie wird wieder rückgewonnen und in den Akku eingespeist.

Betriebsanleitung MODSTER R1

www.modster.at 9

Schritt 4: Betätigen Sie die Fußbremse um zu bremsen oder anzuhalten.

5.4 Verhaltensregeln

Das MODSTER R1 ist ein elektronisch angetriebener Scooter. Neben dem Wissen über das Verhalten von e-Scootern und deren Eigenschaften bzw. Fahrverhalten ist es sehr wichtig, die Sicherheitsaspekte beim Fahren eines e-Scooters zu beachten.

1. Fahren Sie mit Helm und Knie- bzw. Ellbogenschützer.

2. Fahren Sie nie durch Wasserpfützen, die tiefer als 30 mm sind.

3. Achten Sie auf Fußgänger in der Nähe.

4. Wir empfehlen Anfängern unter 18 oder über 50 Jahren mit einer zweiten Person zu üben, die mitgehen kann.

5. Fahren Sie nicht mit Vollgas, bevor Sie nicht mit dem Scooter vollkommen vertraut sind und volle Kontrolle über die Lenkung haben.

6. Der Scooter ist für Steigungen bis zu 15° ausgelegt. Fahren Sie nicht in steilerem Gelände und beschleunigen/bremsen Sie nicht plötzlich.

7. Der Reifendurchmesser des Scooters ist nicht sehr groß, deshalb kann nicht jedes Hindernis überwunden werden. Achten Sie darauf, Hindernisse zu umfahren und vermeiden Sie alle Hindernisse die höher als 10 mm sind.

WICHTIG!

• Fahren Sie nicht einhändig oder freihändig. Halten Sie stets beide Hände am Lenker.

• Konzentrieren Sie sich auf die Fahrt und lassen Sie sich nicht ablenken.

• Fahren Sie keine Treppen rauf oder runter.

• Tauchen Sie den Scooter nicht in Wasser.

• Fahren Sie nicht auf Bundesstraßen.

• Fahren Sie nicht mit einer anderen Person auf dem Scooter. Das Modell ist nur für den Transport von einer Person vorgesehen.

• Fahren Sie nicht auf unebenem oder rutschigem Gelände wie z.B. Schlaglöchern oder Schneefahrbahn.

Betriebsanleitung MODSTER R1

www.modster.at 11

6.3 Ladetipps

Während des Ladens zeigt das Anzeigelicht auf dem Scooter die aktuelle Ladekapazität mit durchgehendem Leuchten und zeigt die verbleibende Ladung blinkend an.

• Laden Sie den Akku nie unbeaufsichtigt!

• Laden Sie vor der ersten Benützung den Akku vollständig auf. Dies wird 4-5 Stunden in Anspruch nehmen.

• Der Akku muss rechtzeitig aufgeladen werden. Nichtbeachten kann zu einer Tiefentladung des Akkus und in Folge dessen zu schweren Schäden am Akku führen.

• Laden Sie den Akku nur mit dem originalen, beiliegenden Ladegerät des Herstellers und nur bei Temperaturen zwischen 0 und 45° Celsius.

• Verwenden Sie nur den mitgelieferten respektive integrierten Akku bzw. Originalersatzteile.

• Führen Sie regelmäßige Kontrollen des Anschlusssteckers und des Ladegerätes durch. Lassen Sie diese bei Beschädigungen austauschen, um Verletzungen und Sachschäden zu vermeiden.

• Führen Sie keine selbständigen Reparaturen am Akku oder am Ladegerät durch. Sollte eine Reparatur oder ein Austausch von Akku oder Ladegerät-Komponenten notwendig sein, wenden Sie sich ausschließlich an einen zertizierten Händler.

• Laden Sie den Akku jedes Mal vollständig auf, auch wenn Sie den Scooter eine längere Zeitperiode nicht verwenden.

• Laden Sie den Akku alle sechs Monate vollständig auf, auch wenn Sie den Scooter nicht benutzt haben. Eine Lagerung ohne sporadische Auadung kann dazu führen, dass der Akku mit der Zeit zerstört wird.

• Lagern Sie den Akku bei Temperaturen zwischen 10° und 30° Grad Celsius. Überschreiten Sie niemals die in der Tabelle angegebenen Werte.

• Fahren Sie den e-Scooter niemals ohne angeschlossenen Akku, da dies zur Zerstörung der gesamten Elektronik führt.

• Achten Sie beim Laden des Akkus auf eine korrekte Steckverbindung, eine ausreichende Belüftung und eine trockene Umgebung.

• Bringen Sie das Ladegerät, das Netz- und das Anschlusskabel niemals in Kontakt mit Wasser, da dann die Gefahr eines elektrischen Schlages besteht. Nicht mit feuchten Händen berühren.

• Netz- und Anschlusskabel dürfen nicht durch scharfe Kanten oder Hitze beschädigt oder gequetscht werden.

• Nehmen Sie das Ladegerät nicht in Betrieb, wenn Ladegerät, Netzkabel oder Anschlusskabel sichtbare Schäden aufweisen.

Lagern Sie den MODSTER R1 niemals im entladenen Zustand, da dies zu einer vollständigen Zerstörung führen kann! Laden Sie den Akku bei Nichtgebrauch alle 6 Monate auf.

Schutz vor Tiefentladung

Der e-Scooter hat einen internen Tiefentladungsschutz. Wenn sich das MODSTER R1 im ausgeschalteten Zustand bendet und der Akku schwach ist, schaltet sich das Steuersystem aus, um die Akkubank zu schützen. Um den Tiefentladungsschutz zu umgehen, muss das Modell aufgeladen werden, um das Steuersystem wieder zu aktivieren. Wenn der e-Scooter nach 30 Minuten Ladezeit nicht „aufwacht“, wenden Sie sich an Ihren MODSTER Vertragshändler oder den MODSTER Customer Support.

Lagerung

• Vermeiden Sie es, den e-Scooter längere Zeit direkter Sonneneinstrahlung, Regen oder starker Feuchtigkeit auszusetzen.

• Führen Sie während längerer Ruhezeiten eine Akkuprüfung und eine Akkuladung durch, um sicherzustellen, dass sich der Akku vollständig aulädt und eine Überladung des Akkus vermieden wird.

• Der Kickständer ist als Stütze für den e-Scooter konzipiert. Stehen Sie nicht mit ausgeklappten Ständer auf dem e-Scooter. Diese Aktion kann dazu führen, dass der Ständer bricht.

Reinigung

• Schalten Sie den e-Scooter immer aus, bevor Sie ihn reinigen.

• Schließen Sie die Abdeckung der Ladebuchse immer vor jeder Reinigung, um den Stromanschluss vor Wasser zu schützen.

• Benutzen Sie Reinigungstücher und klares oder mit einem Putzmittel versehenes Wasser, um die äußeren Teile des e-Scooters zu reinigen. Tauchen Sie den e-Scooter nie in Wasser bzw. setzen Sie den e-Scooter nie zu viel Wasser aus.

Wartung

• Ersetzen Sie den Vorderreifen sofort, sobald Sie bemerken, dass dieser undicht ist oder Risse hat.

• Sollten Sie eine erhebliche Verringerung der Reichweite bemerken, sorgen Sie für einen Austausch des Akkus. Bringen Sie dafür den e-Scooter zu Ihrer e-Scooter Servicestelle und entsorgen Sie den Akku fachgerecht entsprechend den Hinweisen am Ende der Bedienungsanleitung.

• Lassen Sie Ersatzteile nur von zertizierten Fachhändlern austauschen.

7. Wartung und Pege

Betriebsanleitung MODSTER R1

14 www.modster.at

Manual MODSTER R1

www.modster.at 15

1. Introduction

Welcome to the Club of e-scooter drivers!

We are happy to welcome you to the MODSTER R1 drivers community and we are sure you will enjoy this e-scooter!

This operating manual explains the most important points that should be observed, helps you to maintain your MODSTER R1 and describes the correct operation of the vehicle for a safe and long-term use. All information is based on the technical state at the time of the constitution of this operating manual. Changes and additions made in the meantime are not included in this version. You can nd the latest version of the manual online at www.der-schweighofer.at. If you have any questions or problems, please do not hesitate to contact us by writing an email to info@der-schweighofer.at and we will take care of a quick and uncomplicated help.

WARNING

ATTENTION: Be aware that driving with electrical assistance needs getting used to. The acceleration and therefore the force for-

ward are very intense. This unusual acceleration can lead to falls of unexperienced drivers. Begin carefully and make sure you have enough space. It is best to practice in a safe place without trac.

ATTENTION: In addition to the normal braking performance due to friction, when the footbrake is activated, the MODSTER R1 brakes with an electric motor brake. This improves the braking performance massively and leads to a shorter braking distance. Please be aware, however, that the engine brake is not supported when:

• The battery is empty and therefore you drive with pure muscle power.

• The battery is 100% charged and therefore no energy can be regenerated. The additional braking power of the engine brake is enormous and shortens the braking distance immensely. Be aware of this, especially if the additional braking power is not present in the situations mentioned above.

ATTENTION: Always use the fender brake and let go of the accelerator pad to slow down and stop. Do not brake by using the sole of your foot!

ATTENTION: Read this chapter completely before using the scooter! Improper operation of the device may result in damage to the product or other property or serious injury.

ATTENION: Failure to exercise caution when using this product and disregard the following warnings may result in product malfunction, electrical problems, excessive heat, re, and ultimately personal injury and property damage.

Manual MODSTER R1

16 www.modster.at

2. Important Notes & General Information Before Driving

General information

• The MODSTER R1 is designed for the transport of a single person up to max. 100 kg and should be used for this purpose only. Failure to observe this warning is considered to be improper use and is at the user‘s own risk.

• All interventions to increase the performance or speed and generally to change the characteristics of the scooter are punishable and are prosecuted by law. They will void the warranty.

• The road trac regulations must be observed at all times. You are obliged to inform yourself about applicable law in your country and to comply with it.

• The MODSTER R1 is not a toy! It is not designed for the weight of children. We recommend a minimum age of 16 years and a minimum weight of 20 kg.

Preparation for driving

• Choose a at road for your rst ride and make sure there are no obstacles in your environment.

• Check if the scooter has been fully extended and then correctly secured again.

• Make sure that the steering rods are screwed in properly and not loose.

• Check the eectiveness and correct function of your brake.

• Test the pedal screws and make sure that they are tightened.

• Check the battery charge and if it is sucient for your trip.

Safety informations

• Only drive on dry roads. Riding on wet oor coverings can be very dangerous and has to be avoided at all costs.

• Never drive with motor support on the sidewalk. This is not only dangerous for you and your fellow human beings, but also illegal in many countries.

• Due to safety reasons do not drive in the dark.

• Always wear protective equipment, in particular a suitable helmet, which reliably protects you against head injuries.

• Never brake by rubbing on the ground with your sole! Always brake with the rear brake (foot brake)!

The battery is only partially charged. Charge the battery completely before using the vehicle for the rst time.

Please also note that depending on the country, dierent maximum speeds and restrictions regarding maximum power apply to electrically assisted vehicles. It is your own responsibility to be informed accordingly and to stick to this. Please always observe the laws and regulations applicable in your country regarding road trac and vehicle class. Keep in mind that legislation may vary by country, and that MODSTER R1 has no road registration. Please also check out www.der.schweighofer.at.

Beware of steep slopes! The braking performance is not sucient in steep, rapid journeys to ensure a safe ride.

Drive slowly on your rst ride to get used to the new kind of driving. Keep in mind that a higher speed also results in a longer braking distance. If the vehicle is wet or after cleaning the vehicle, the brake system can react delayed due to the moisture. After cleaning the scooter, take care that the brakes are dried before using the vehicle again.

For a long-term driving fun

Never use the MODSTER R1 on a wet road. Do not jump with the scooter, as this will lead to excessive loads, which can result in damage to the scooter which is excluded from the warranty. Be sure to avoid slopping holes at any time and drive at right angles over curbs and other obstacles.

Warranty notes

• The MODSTER R1 may only be used on dry ground, any ride on wet surfaces will void the warranty.

• Do not perform any independent repairs. Always contact your service center. Any opening of the scooter will lead to the automatic lapse of the warranty. In individual cases, the manufacturer, in consultation with the customer, allows the opening of the footboard under certain conditions.

• The „tuning“ of the M1 is forbidden. It endangers your own safety as well as operational safety and reduces the lifespan of your vehicle. In addition, this will invalidate the warranty.

You will nd more information at the chapter Warranty.

Manual MODSTER R1

18 www.modster.at

Dimensions

Unfolded 952 x 430 x 1099 mm

Weight

Maximum load 100 kg

Scooter 10 kg

Driving recommendations

Age 16-50 years

Size 130-200 cm

Scooter

Maximum speed up to 25 km/h

Range 12-15 km

Gradient 15°

Brake fender brake

Motor

Motor power 250W

Motor type Brushless DC Motor

Wheels

Front wheel 8 Zoll inatable tires

Rear wheel 8 Zoll vacuum tires

3.2 Technical Data

Range

The MODSTER R1 has a range of 12-15 kilometers, which are indicative for a 70-kilogram driver. Finally, the range heavily depends on several factors. The following factors have a decisive inuence on the range: prole of the route (hilly or at), driver‘s own performance, oor covering, outside temperature, driver‘s weight.

3.3 Contents

Following items are contents of the MODSTER R1 package:

1. E-Scooter MODSTER R1 model

2. Installation tools with screws

3. Steering bar set

4. Charger

5. Bell

6. LED light

7. Manual

Manual MODSTER R1

www.modster.at 19

4. Setup

1. Make sure that all components of the set content are included. Then

place the scooter on the oor when it is folded in and the kickstand is unfolded. Attach the steering handles to the upper horizontal tube of the handlebar.

2. Fix the two rods by aligning them with the mounting holes and attaching screws.

3. Place the handlebar covers over the two rods.

4.2 Unfold

Step 1: Unlock the locking clasp by pressing the fender down and turning it sideways.

4.1 Assembly

Step 2: The folding mechanism is equipped with a safety system that protects the scooter from unintentional collapse once it has been correctly opened. There is a safety extension at the lower end of the handlebar (see point 4.2), which protects the folding lever.

Unfold: Lift the handlebar upwards, turn it at a certain angle, so that the folding lever is covered by the safety extension (see illustration). The handlebar is now locked correctly.

Manual MODSTER R1

20 www.modster.at

4.2 Fold

Step 1: Turn the handlebar to an angle so that the folding lever is not covered any more and then press the button.

Step 2: Fold down the handlebar and close the locking hook.

Manual MODSTER R1

www.modster.at 21

Step 1: Press the power button.

Step 2: Fold the kickstand.

5.3 Using process of the e-Scooter

5. Commissioning

5.1 Checklist before driving

Before every ride the MODSTER R1 should be tested to be safe to drive.

As there may be defects due to the transport, as well as by possible service periods, which could possibly impair the functions of the vehicle, please pay attention to the following points before the rst commissioning - as well as before each journey:

1. BRAKE: Check the proper functioning of the brake. In particular, you must know if you are starting with or without an electronic assistance brake (engine brake), since this is an enormous dierence in the braking force (see chapter „Warning“).

2. GENERAL CONDITIONS: Before each ride, check the R1 to make sure that all the screws are safely tightened and that no components are loose.

3. TIRES: Make sure the tires are in good condition and you can not detect cracks or other damage.

4. FOLDING MECHANISM: Be sure that the folding mechanism is correctly clicked.

5. CHARGING THE BATTERY: Check the charge level of the battery using the display near the front wheel.

5.2 Recommended steps for beginners

1. Turn on the scooter.

2. Fold the kickstand with your foot.

3. Take the steering handles rmly in your hands.

4. Place one foot on the accelerator pedal and step o the ground with the other foot while gently accelerating. The e-scooter will drive forward.

5. Pull in the second foot and place it comfortably on the footboard. Stand up straight and balance on the scooter while driving.

6. Slowly accelerate by gently applying more pressure to the pedal. The stronger the pressure, the faster the e-scooter drives. Let go again to slow down.

7. If you want to slow down quickly, use the footbrake on the left control handle until you reach the desired speed or standstill. As a beginner, practice starting, accelerating, braking, stopping.

8. If you press the footbrake hard enough, this will prevent acceleration. While using the engine brake, part of the kinetic energy is recovered and fed into the battery.

Step 3: Hold the handlebar with both hands. Press the accelerator pedal with your foot to start driving. Press harder to accelerate and release to slow down.

Manual MODSTER R1

22 www.modster.at

5.4 Do‘s and Dont‘s

The MODSTER R1 is an electronically powered scooter. In addition to the knowledge about the behavior of e-scooters and their characteristics or driving behavior, it is very important to consider the safety aspects when driving an e-scooter.

1. Drive with helmet and knee or elbow protectors.

2. Never drive through puddles that are deeper than 30 mm.

3. Watch out for nearby pedestrians.

4. We recommend beginners under the age of 18 or over 50 to practice with a second person who can assist.

5. Do not drive at full throttle until you are fully familiar with the scooter and have full control of the steering.

6. The scooter is designed for inclines up to 15 °. Do not drive on steeper terrain and do not accelerate / brake suddenly.

7. The tire diameter of the scooter is not very large. Be sure to avoid any obstacles higher than 10mm.

IMPORTANT:

• Do not drive with one hand or hands free.

• Focus on the driving and do not be distracted.

• Do not drive up or down stairs.

• Do not immerse the scooter in water.

• Do not drive on federal highways.

• Do not drive with more than one person on the scooter.

• Do not drive on uneven or slippery terrain, such as potholes or snow track.

Step 4: Use the footbreak to slow down or stop.

Manual MODSTER R1

www.modster.at 23

6. Battery and Charger

Specication Quantity Notes

Battery type

Litium-Ion The operating temperature must not exceed or fall

below the temperature specied in this table.

The charging time highly depends on the environmental conditions.

The loading capacity can change.

Charging time

4-5 hours

Battery specications

36 V / 5,2 Ah (187 Wh)

Operating temperature

Charge: 0-45° C

Discharge: -20-60° C

Storage: -20-45° C

Charging voltage

AC100-240 V / 50-60 Hz

6.1 Charging Process

1. Remove the charging socket cover found on the back of the scooter (see illustration).

2. Make sure the socket is dry and clean.

3. Plug in the charging cable. Make sure the plug is rmly seated in the socket.

4. When the indicator lights red, the battery is charging. When the battery is fully charged, the indicator lights green. Then stop the charging process immediately.

6.2 Status Monitor

On the battery indicator you will nd 4 levels. The battery is fully charged when all four lights are on. When the battery capacity is low, the battery indicator ashes and makes a sound to indicate that charging is required soon. The wireless symbol blinks to indicate that the scooter is connected to the app and settings can be adapted.

Note: If the e-scooter is not used 10 minutes after it has been switched on, the e-scooter will automatically switch o.

Manual MODSTER R1

24 www.modster.at

6.3 Charging Tips

During charging, the indicator light on the scooter shows the current charging level with a steady light and indicates the remaining charge ashing.

• Never charge the battery unattended!

• Fully charge the battery before using the scooter for the rst time. This will take 4-5 hours.

• The battery needs to be charged in sucient time. Failure may cause overcharging of the battery and serious damage to the battery.

• Charge the battery with the enclosed manufacturer‘s original charger only. Ambient temperatures have to be between 0 and 45 ° Celsius.

• Use only the supplied or integrated rechargeable battery and original spare parts.

• Carry out regular checks of the connection plug and the charger. If damaged, they have to be replaced in order to prevent injury or property damage.

• Do not carry out any independent repairs on the battery or on the charger. If a repair or replacement of the battery or charger components is necessary, please contact a certied dealer only.

• Fully charge the battery each time before using the scooter for a long period of time.

• Fully charge the battery every six months if the scooter has not been used. Storage without sporadic charging can cause the battery to deteriorate over time.

• Store the battery at temperatures between 10 ° and 30 ° Celsius.

• Never drive the e-scooter without the battery connected, as this will destroy the entire electronics.

• When charging the battery, make sure you have the correct plug connection, adequate ventilation and a dry environment.

• Never bring the charger, the mains cable or the connecting cable into contact with water, as this could result in an electric shock. Do not touch with wet hands.

• Mains and connection cables must not be damaged or crushed by sharp edges or heat.

• Do not operate the charger if the charger, power cord or connecting cable show visible damage.

Never store the MODSTER R1 in a discharged condition, as this can lead to complete destruction! Charge the battery every 6 months when not in use.

Over discharge protection

The e-scooter has an internal over-discharge protection. If the MODSTER R1 is in the o state and the battery is low, the control system will shut down to protect the battery bank. To bypass the over-discharge protection, the model must be recharged to re-activate the control system. If the e-scooter does not „wake up“ after 30 minutes of charging, contact your MODSTER dealer or MODSTER Customer Support.

Storage

• Avoid exposing the e-scooter to direct sunlight, rain or heavy moisture for a long period of time.

• Perform a battery check and charge during longer periods of rest to ensure that the battery is fully charged and prevents overcharging the battery.

• The kickstand is designed as a support for the e-scooter. Do not stand on the e-scooter with the stand out. This action may cause the stand to break.

Cleaning

• Always turn o the e-scooter before cleaning it.

• Please check if the charging socket and the power connection is shut and protected from water before cleaning your scooter.

• Use cleansing wipes and clear or rinsed water to clean the outer parts of the e-scooter. Never immerse the e-scooter in water and never let the scooter have contact with too much water.

Maintainance

• Always turn o the e-scooter before cleaning it.

• Always close the charging socket cover.

• Use cleansing wipes and clear or rinsed water to clean the outer parts of the e-scooter. Never eve the e-scooter in water or put the e-scooter out of water.

7. Maintainance and Care
