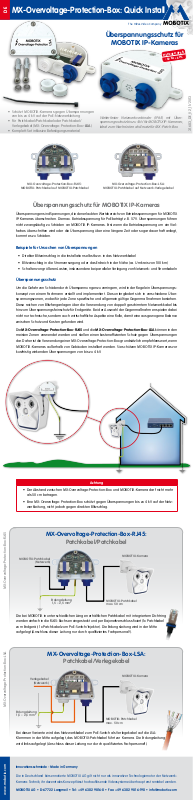

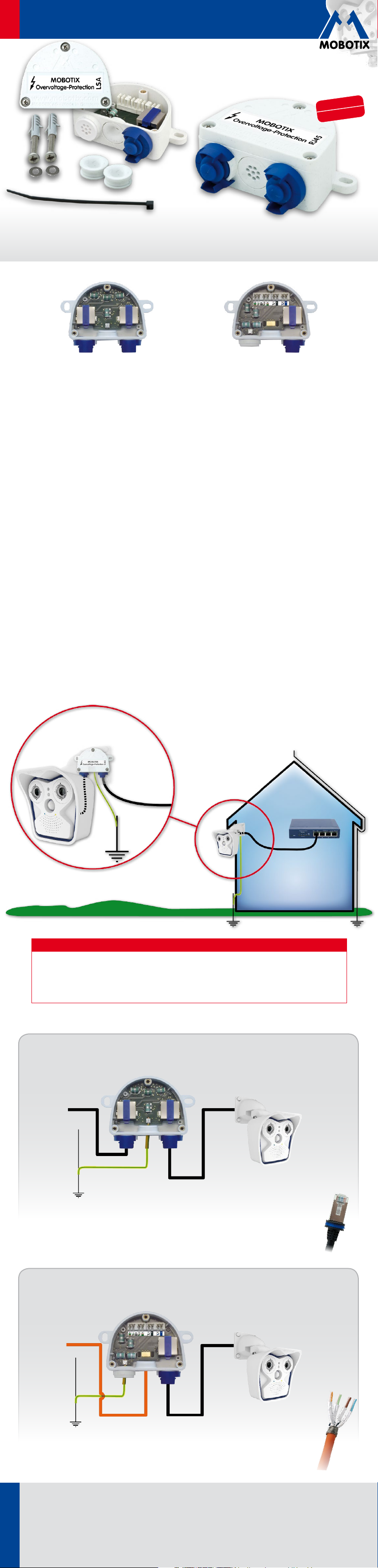

MX-Overvoltage-Protection-Box: Quick Install
The HiRes Video Company
Überspannungsschutz für
MOBOTIX IP-Kameras
• Schützt MOBOTIX-Kameras gegen Überspannungen
von bis zu 4kV auf der PoE-Netzwerkleitung
• Für Patchkabel/Patchkabel oder Patchkabel/
Verlegekabel (MX-Overvoltage-Protection-Box-LSA)
• Komplett-Set inklusive Befestigungsmaterial
Wetterfester Netzwerkverbinder (IP65) mit Überspannungs schutz bis zu 4kV für MOBOTIX IP-Kameras;
Ideal zum Nachrüsten als Ersatz für MX-Patch-Box
Wetterfest (IP65)
–30 bis +60°C
31.683_DE_V2_11/2013
MX-Overvoltage-Protection-Box-RJ45:
MOBOTIX-Patchkabel auf MOBOTIX-Patchkabel
MX-Overvoltage-Protection-Box-LSA:
MOBOTIX-Patchkabel auf Netzwerk-Verlegekabel
Überspannungsschutz für MOBOTIX IP-Kameras
Überspannungen sind Spannungen, die den erlaubten Wertebereich von Betriebsspannungen für MOBOTIX
IP-Kameras überschreiten. Die max. Betriebsspannung für PoE beträgt z.B. 57V. Überspannungen führen
nicht zwangsläufig zu Schäden an MOBOTIX IP-Kameras. Erst wenn die Betriebsspannung um ein Vielfaches überschritten wird oder die Überspannung über eine längere Zeit oder sogar dauerhaft anliegt,
kommt es zu Schäden.
Beispiele für Ursachen von Überspannungen
• Direkter Blitzeinschlag in die Installation selbst bzw. in das Netzwerkkabel
• Blitzeinschlag in die Stromversorgung oder das Erdreich in der Nähe (ca. Umkreis von 100km)
•
Schalten von größeren Lasten, insbesondere bei paralleler Verlegung von Netzwerk- und Stromkabeln
Überspannungsschutz
Um die Gefahr von Schäden durch Überspannungen zu verringern, wird in der Regel ein Überspannungskonzept von einem Fachmann erstellt und implementiert. Dies untergliedert sich in verschiedene Überspannungszonen, wobei für jede Zone spezifische und allgemein gültige Gegenmaßnahmen bestehen.
Diese reichen von Blitzfanganlagen über die Verwendung von doppelt geschirmtem Netzwerkkabel bis
hin zum Überspannungsfeinschutz für Endgeräte. Bei der Auswahl der Gegenmaßnahmen spielen dabei
nicht nur technische, sondern auch wirtschaftliche Aspekte eine Rolle, damit eine ausgewogene Balance
zwischen Schutz und Kosten gefunden wird.
Die MX-Overvoltage-Protection-Box-RJ45 und die MX-Overvoltage-Protection-Box-LSA können in den
meisten Zonen verwendet werden und stellen einen kostenezienten Schutz gegen Überspannungen
dar. Daher ist die Verwendung einer MX-Overvoltage-Protection-Box grundsätzlich empfehlenswert, wenn
MOBOTIX-Kameras außerhalb von Gebäuden installiert werden. Sie schützen MOBOTIX IP-Kameras vor
kurzfristig wirkenden Überspannungen von bis zu 4kV.
Achtung
• Der Abstand zwischen MX-Overvoltage-Protection-Box und MOBOTIX-Kamera darf nicht mehr
als 50cm betragen.
• Eine MX-Overvoltage-Protection-Box schützt gegen Überspannungen bis zu 4kV auf der Netzwerkleitung, nicht jedoch gegen direkten Blitzschlag.
MX-Overvoltage-Protection-Box-RJ45:
Patchkabel/Patchkabel
MOBOTIX-Patchkabel
MX-Overvoltage-Protection-Box-RJ45
Die bei MOBOTIX in unterschiedlichen Längen erhältlichen Patchkabel mit integriertem Dichtring
wer den einfach in die RJ45-Buchsen eingesteckt und per Bajonettverschluss fixiert (1x Patch kabel
zum Endgerät, 1x Patchkabel zum PoE-Switch/Injektor). Die Erdungsleitung wird in der Mitte
aufgelegt (Anschluss dieser Leitung nur durch qualifiziertes Fachpersonal!).
(Netzwerk)
Erdungsleitung
1,5– 2,5mm
2
MOBOTIX-Patchkabel
max. 50cm
MOBOTIX-Kamera
MX-Overvoltage-Protection-Box-LSA:
Patchkabel/Verlegekabel
Verlegekabel
(Netzwerk)
MX-Overvoltage-Protection-Box-LSA
Erdungsleitung
1,5– 2,5mm
Bei dieser Variante wird das Netzwerkkabel zum PoE-Switch als Verlegekabel auf die LSAKlemmen in der Mitte aufgelegt, das MOBOTIX-Patchkabel führt zur Kamera. Die Erdungsleitung
wird links aufgelegt (Anschluss dieser Leitung nur durch qualifiziertes Fachpersonal!).
Innovationsschmiede - Made in Germany
Die in Deutschland börsennotierte MOBOTIX AG gilt nicht nur als innovativer Technologiemotor der NetzwerkKamera-Technik; ihr dezentrales Konzept lässt hochauflösende Videosysteme überhaupt erst rentabel werden.
2
MOBOTIX-Patchkabel
max. 50cm
MOBOTIX-Kamera
MOBOTIX AG • D-67722 Langmeil • Tel: +49 6302 9816-0 • Fax: +49 6302 9816-190 • [email protected]
www.mobotix.com
Page 2
DE
80
80
15
75
MX-Overvoltage-Protection-Box: Quick Install
The HiRes Video Company

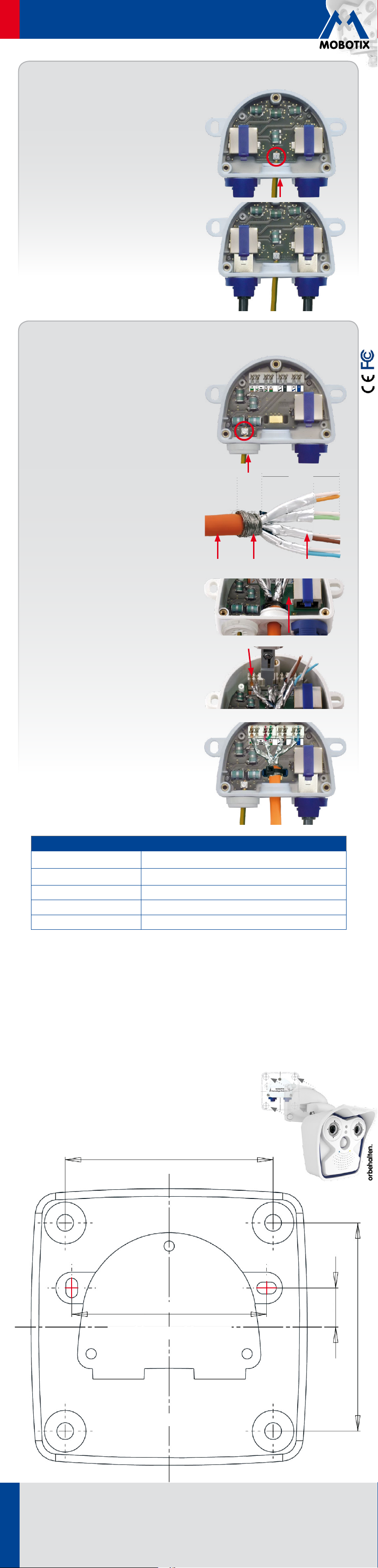

Montage der MX-Overvoltage-Protection-Box-RJ45
1. Box montieren
MX-Overvoltage-Protection-Box-RJ45 mit den Kabelönungen nach unten an der Montageposition anschrauben und den Deckel der Box önen (drei Schrauben).
2. Erdungsleitung befestigen
Klemmenschraube (roter Kreis in der Abbildung) mit
einem Schlitzschraubendreher lösen. Isolierung der
Erdungsleitung auf ca. 5 mm entfernen und Einzel-
MX-Overvoltage-Protection-Box-RJ45
aderstopfen in der Mitte mit der Erdleitung durchstoßen.
Erdungsleitung in Klemme einführen und Klemmenschraube wieder festdrehen.
3. Patchkabel befestigen, Box schließen
Beide Bajonettverschlüsse und Blindstopfen entfernen,
MOBOTIX-Patchkabel in die Aufnahmen stecken und
mit Bajonettverschlüssen wie gezeigt sichern. Nur
MOBOTIX-Patchkabel mit angegossenem Dichtring
verwenden!
Deckel der Box wieder befestigen (Drehmoment 0,4Nm).
Montage der MX-Overvoltage-Protection-Box-LSA
1. Box montieren
MX-Overvoltage-Protection-Box-LSA mit den Kabelönungen nach unten an der Montageposition anschrauben und den Deckel der Box önen (drei Schrauben).
2. Erdungsleitung befestigen
Klemmenschraube (roter Kreis in der Abbildung) mit einem
Schlitzschraubendreher lösen. Isolierung der Erdungs-
MX-Overvoltage-Protection-Box-LSA
leitung auf ca. 5mm entfernen und Einzeladerstopfen
links mit der Erdleitung durchstoßen. Erdungsleitung
in Klemme einführen und Klemmenschraube wieder
festdrehen.
3. Verlegekabel vorbereiten
Verlegekabel ablängen, durch den weißen Kabelstopfen
5-7mm in der Mitte führen, 35mm abisolieren und in
die einzelnen, paarweise verdrillten Adern inkl. 20mm
Schirmung auftrennen. Schirmgeflecht in 10mm Breite
unten so um den Mantel wickeln, dass dieser später mit dem Kabelbinder auf der Kontaktfläche fixiert
werden kann.
4. Verlegekabel fixieren
Zum Schutz vor eindringender Feuchtigkeit muss die
Gummimanschette stra am Verlegekabel sitzen. Beiliegenden Kabelbinder durch die beiden Önungsschlitze
führen und um das Schirmgeflecht festziehen, um die
Zugentlastung zu gewährleisten.
5. Kabeladern auflegen
Die einzelnen Adern des Verlegekabels werden mit
einem LSA+-Werkzeug und gemäß dem verwendeten
Standard EIA/TIA-568A oder B auf den LSA-Schneidklemmen aufgelegt (siehe aufgedruckte Farbkodierung
vor den Klemmen).
Steht kein LSA+-Werkzeug zur Verfügung, kann ein
Werkzeug mit auswechselbaren Klingen (LSA/Krone
mit Einstellung „Low Impact“) verwendet werden.
6. Patchkabel befestigen, Box schließen
Bajonettverschluss und Blindstopfen rechts entfernen, MOBOTIX-Patchkabel in die Aufnahme stecken
und mit Bajonettverschluss wie gezeigt sichern. Nur
MOBOTIX-Patchkabel mit angegossenem Dichtring
verwenden!
Deckel der Box wieder befestigen (Drehmoment 0,4Nm).
~10 mm
SchirmgeflechtMantel
~35 mm
~20 mm
2013 • Konformitätserklärung: www.mobotix.com> Support> Mediathek> Zertifikate
~15 mm
Adernschirm
Technische Daten
Bestimmungsgemäßer Gebrauch
Schutz gegen Überspannungen
Schutzart IP65 (DIN EN 60529)
Betriebstemperatur –30 bis +60°C (DIN EN 50125)
Querschnitt der Erdungsleitung 1.5- 2,5mm
Überspannungsschutz für MOBOTIX-Kameras mit PoE-Stromversorgung
(PoE+ nach IEEE 802.3at bis 57V)
Geprüft bis 4kV auf allen Adern der angeschlossenen Leitungen nach
Prüfnorm EN61000-4-5
2
Wichtige Hinweise
• Der Abstand dieses Produkts zum MOBOTIX-Gerät darf 50cm nicht überschreiten.
• Bei Verwendung eines Verlegekabels ist auf korrekte Drillung und Schirmung zu achten.
• Lage der Bohrlöcher in Verbindung mit VarioFlex-Wandhalter: siehe Bohrschablone unten.
• Nicht verwendete Anschlüsse sind mit den beiliegenden Gummidichtungen zu verschließen.
• Max. Drehmoment für die Deckelschrauben: 0,4Nm.
• Der Anschluss der Erdungsleitung darf nur durch qualifiziertes Fachpersonal erfolgen.
• Die Verwendung dieses Produkts in explosionsgefährdeten Bereichen ist nicht zulässig.
• An dieses Produkt darf nur genau ein MOBOTIX-Gerät angeschlossen werden.
• Für die Montage dieses Produkts ist ein stabiler Untergrund erforderlich.
• Bei der Montage ist darauf zu achten, dass die Anschlüsse dieses Produkts nach unten weisen.
Bohrschablone für VarioFlex-Wandhalter
mit MX-Overvoltage-Protection-Box
80mm
75mm
MX-Overvoltage-Protection-Box
15mm
80mm
VarioFlex-Wandhalter
Bohrschablonen für weitere MOBOTIX Wandhalter: www.mobotix.com> Support> Betriebsanleitungen
