MOBOTIX MX FLEXOPT-AM-BL Datasheet [de]

DE

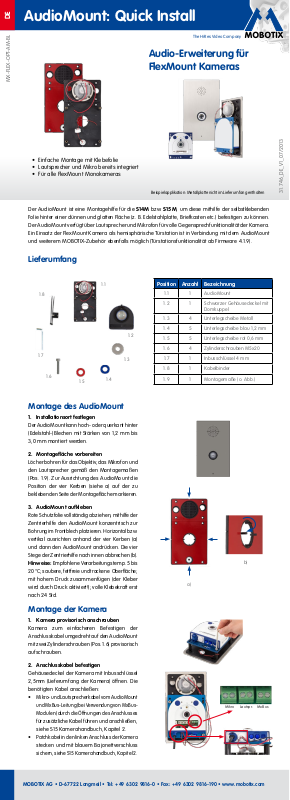

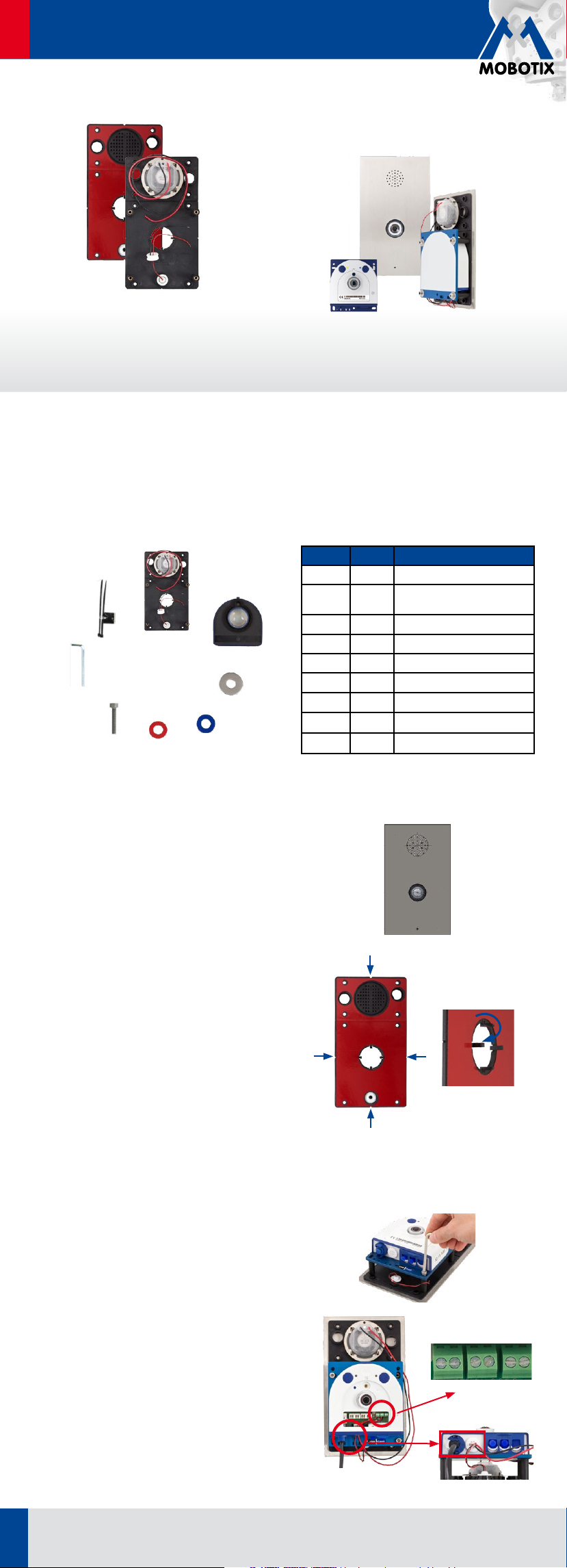

AudioMount: Quick Install

Audio-Erweiterung für
FlexMount Kameras

MX-FLEX-OPT-AM-BL

• Einfache Montage mit Klebefolie

• Lautsprecher und Mikro bereits integriert

• Für alle FlexMount Monokameras

The HiRes Video Company

Beispielapplikation: Metallplatte nicht im Lieferumfang enthalten

Der AudioMount ist eine Montagehilfe für die S14M bzw. S15M, um diese mithilfe der selbstklebenden
Folie hinter einer dünnen und glatten Fläche (z. B. Edelstahlplatte, Briefkasten etc.) befestigen zu können.
Der AudioMount verfügt über Lautsprecher und Mikrofon für volle Gegensprechfunktionalität der Kamera.
Ein Einsatz der FlexMount Kamera als hemisphärische Türstation ist in Verbindung mit dem AudioMount
und weiterem MOBOTIX-Zubehör ebenfalls möglich (Türstationsfunktionalität ab Firmware 4.1.9).

Lieferumfang

1.1

1.8

1.2

1.7

1.6

1.5

1.3

1.4

Position Anzahl Bezeichnung

1.1 1 AudioMount

1.2 1 Schwarzer Gehäusedeckel mit
Domkuppel

1.3 4 Unterlegscheibe Metall

1.4 5 Unterlegscheibe blau 1,2mm

1.5 5 Unterlegscheibe rot 0,6mm

1.6 4 Zylinderschrauben M5x20

1.7 1 Inbusschlüssel 4mm

1.8 1 Kabelbinder

1.9 1 Montagemaße (o. Abb.)

31.746_DE_V1_07/2013

Montage des AudioMount

1. Installationsort festlegen

Der AudioMount kann hoch- oder querkant hinter
(Edelstahl-)Blechen mit Stärken von 1,2 mm bis
3,0 mm montiert werden.

2. Montagefläche vorbereiten

Löcher bohren für das Objektiv, das Mikrofon und
den Lautsprecher gemäß den Montagemaßen
(Pos.1.9). Zur Ausrichtung des AudioMount die
Position der vier Kerben (siehe a) auf der zu
beklebenden Seite der Montagefläche markieren.

3. AudioMount aufkleben

Rote Schutzfolie vollständig abziehen, mithilfe der
Zentrierhilfe den AudioMount konzentrisch zur
Bohrung im Frontblech platzieren. Horizontal bzw.
vertikal ausrichten anhand der vier Kerben (a)
und dann den AudioMount andrücken. Die vier
Stege der Zentrierhilfe nach innen abbrechen (b).
Hinweise: Empfohlene Verarbeitungstemp. 5 bis
20°C; saubere, fettfreie und trockene Oberfläche;
mit hohem Druck zusammenfügen (der Kleber
wird durch Druck aktiviert!); volle Klebekraft erst
nach 24 Std.

b)

a)

Montage der Kamera

1. Kamera provisorisch anschrauben

Kamera zum einfacheren Befestigen der
Anschlusskabel umgedreht auf den AudioMount
mit zwei Zylinderschrauben (Pos. 1.6) provisorisch
aufschrauben.

2. Anschlusskabel befestigen

Gehäusedeckel der Kamera mit Inbusschlüssel
2,5mm (Lieferumfang der Kamera) önen. Die
benötigten Kabel anschließen:

•

Mikro- und Lautsprecherkabel vom AudioMount
und MxBus-Leitung (bei Verwendung von MxBus­Modulen) durch die Önungen des Anschlusses
für zusätzliche Kabel führen und anschließen,
siehe S15 Kamerahandbuch, Kapitel 2.

•

Patchkabel in den linken Anschluss der Kamera
stecken und mit blauem Bajonettverschluss
sichern, siehe S15 Kamerahandbuch, Kapitel 2.

MOBOTIX AG • D-67722 Langmeil • Tel: [phone] • Fax: [phone] • www.mobotix.com

Mikro Lautspr. MxBus

DE

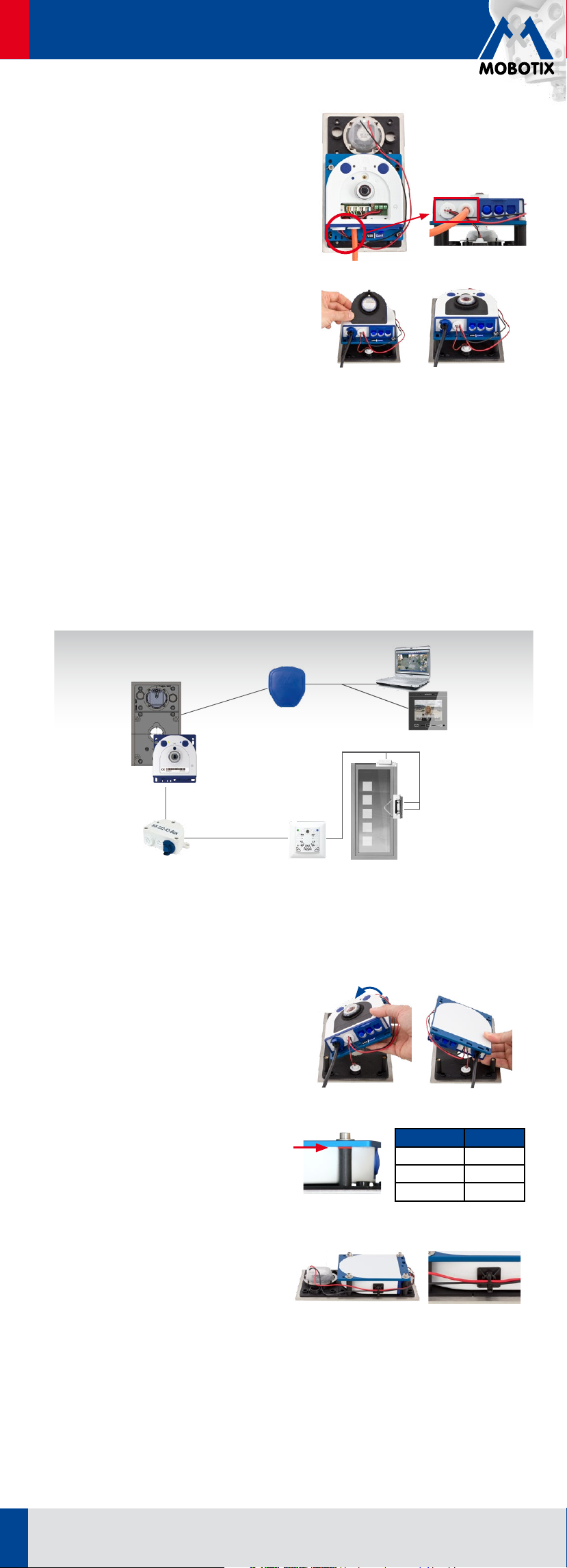

AudioMount: Quick Install

The HiRes Video Company

•

Bei Verwendung eines Verlegekabel (statt des
Patchkabels) wird das Verlegekabel durch
die Önung für zusätzliche Kabel geführt.
Bajonettverschluss des linken Kamera­Anschlusses entfernen und Kabelstopfen
mit den anderen Kabeln eindrücken, siehe
S15Kamerahandbuch, Kapitel 2.

•

Soll ein USB-Gerät angeschlossen werden, dann
das Mini-USB-Kabel in den MiniUSB-Anschluss
einstecken, siehe S15 Kamerahandbuch Kapitel 2.

3. Gehäusedeckel aufsetzen

Den im Lieferumfang enthaltenen schwarzen
Gehäusedeckel mit Domkuppel (Pos. 1.2) auf das
Kameragehäuse aufsetzen und festschrauben.
Der zuvor entfernte weiße Gehäusedeckel wird
nicht mehr benötigt.

Inbetriebnahme der Kamera

Detaillierte Informationen zur Standardinstallation finden Sie im S15 Kamerahandbuch, Abschnitt 3 „Inbetriebnahme
der Kamera“.

1. PoE-Versorgung herstellen

2. Kamera in Betrieb nehmen

3. Optional: Autokonfiguration durchführen

Wenn Sie die FlexMount Kamera mit der AudioMount-Halterung als Türstation nutzen möchten, dann können
Sie nun die Autokonfiguration mithilfe der Kamera-Buttons durchführen. Führen Sie dazu einen Neustart der
Kamera durch, indem Sie die PoE-Versorgung trennen und wiederherstellen. Nach dem Neustart der Kamera
drücken Sie die Kamera-Buttons entsprechend der Beschreibung im S15 Kamerahandbuch, „Einrichten einer
S15 FlexMount als Türstation“ und konfigurieren Sie dann die angeschlossenen Türstations-Module (Klingel,
DoorMaster, etc).

MxBus

NPA-PoE-Set

Türsensor

Gegenstellen

DIsplay zukünftig verfügbar

Türöner und
Türriegelkontakt

AudioMount mit
montierter S15M

MxBus

Patchkabel (RJ45)

z. B. MX-232-IO-Box zum

Anschluss von Türklingeln

Abschließende Schritte

1. Kamera montieren

Provisorische Verschraubung entfernen, Kamera
umdrehen und wieder aufsetzen. Dabei darauf
achten, dass die Kabel links außen um die vier
schwarzen Kamera-Befestigungsstege geführt
werden. Die Kamera mit dem Inbusschlüssel
(Pos. 1.7) an den vier Befestigungsstegen
festschrauben (mit Zylinderschrauben, Pos. 1.6
und Metallunterlagscheiben, Pos. 1.3).

Blechblendenstärken: Standardmäßig ist der
AudioMount für eine Blechstärke von 3 mm
ausgelegt. Bei Blechstärken von weniger als 2,4mm
müssen zusätzlich zwischen den Befestigungsstegen
und der S15-Rückwand (siehe a) blaue oder rote
Unterlegscheiben (siehe b) eingesetzt werden,
damit die Domkuppel des Kameraobjektivs ihre
optimale Position erhält.

2. Kabelbinder anbringen

Kabelbinder (Pos. 1.8) nach Abziehen der Schutzfolie
an der linken Seite der Kamera kleben und die
Audiokabel damit fixieren.

DoorMaster

a)

Tür

Blechstärke U-Scheiben

1,20 - 1,79 mm blau

1,80 - 2,39 mm rot

2,40 - 3,00 mm keine

b)
