-40 bis +60 °C

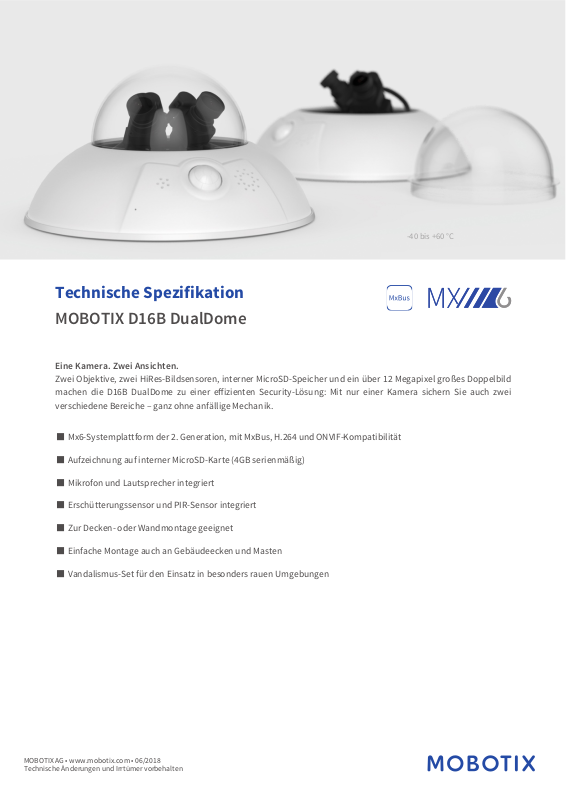

Technische Spezifikation

MOBOTIX D16B DualDome

Eine Kamera. Zwei Ansichten.

Zwei Objektive, zwei HiRes-Bildsensoren, interner MicroSD-Speicher und ein über 12 Megapixel großes Doppelbild
machen die D16B DualDome zu einer effizienten Security-Lösung: Mit nur einer Kamera sichern Sie auch zwei
verschiedene Bereiche – ganz ohne anfällige Mechanik.

◼︎ Mx6-Systemplattform der 2. Generation, mit MxBus, H.264 und ONVIF-Kompatibilität

◼︎ Aufzeichnung auf interner MicroSD-Karte (4GB serienmäßig)

◼︎ Mikrofon und Lautsprecher integriert

◼︎ Erschütterungssensor und PIR-Sensor integriert

◼︎ Zur Decken- oder Wandmontage geeignet

◼︎ Einfache Montage auch an Gebäudeecken und Masten

◼︎ Vandalismus-Set für den Einsatz in besonders rauen Umgebungen

MOBOTIX AG • www.mobotix.com • 06/2018
Technische Änderungen und Irrtümer vorbehalten

Kameravarianten

D16B zur Selbstmontage

Tag oder Nacht

D16B 180° Panorama

Tag oder Nacht

D16B Tag & Nacht

Besonderheiten

Modulbauweise:

D16B Body Mx-D16B mit 1

oder 2 Sensormodulen nach

Wahl, alle Komponenten

einzeln zur Selbstmontage

verfügbar

Komplett-Sets:

Spezielle D16B Modelle mit 2 werkseitig montierten

Sensormodulen (alle Komponenten auch einzeln zur

Selbstmontage verfügbar)

Objektive, Sensoren (in Sensormodul integriert)

D16B zur Selbstmontage

Tag oder Nacht

D16B 180° Panorama

Tag oder Nacht

D16B Tag & Nacht

Sensormodul mit Ultraweitwinkel-Objektiv B036
(103° x 77°), Nachtvariante optional mit LPF

Tag: Mx-O-SDA-S-6D036

Nacht: Mx-O-SDA-S-6N036

LPF: Mx-O-SDA-S-6L036

Nicht verfügbar

Mx-D16B-F-6D6N036

oder Selbstmontage

Sensormodul mit Superweitwinkel-Objektiv B041
(90° x 67°), Nachtvariante optional mit LPF

Tag: Mx-O-SDA-S-6D041

Nacht: Mx-O-SDA-S-6N041

LPF: Mx-O-SDA-S-6L041

Tag: Mx-D16B-P-6D6D041

Nacht: Mx-D16B-P-6N6N041

oder Selbstmontage

Mx-D16B-F-6D6N041

oder Selbstmontage

Sensormodul mit Weitwinkel-Objektiv B061 (60° x
45°), Nachtvariante optional mit LPF

Tag: Mx-O-SDA-S-6D061

Nacht: Mx-O-SDA-S-6N061

LPF: Mx-O-SDA-S-6L061

Nicht verfügbar

Mx-D16B-F-6D6N061

oder Selbstmontage

Sensormodul mit Standard-Objektiv B079 (45° x
34°), Nachtvariante optional mit LPF

Tag: Mx-O-SDA-S-6D079

Nacht: Mx-O-SDA-S-6N079

LPF: Mx-O-SDA-S-6L079

Nicht verfügbar

Mx-D16B-F-6D6N079

oder Selbstmontage

Sensormodul mit Teleobjektiv B119 (31° x 23°),
Nachtvariante optional mit LPF

Tag: Mx-O-SDA-S-6D119

Nacht: Mx-O-SDA-S-6N119

LPF: Mx-O-SDA-S-6L119

Nicht verfügbar

Mx-D16B-F-6D6N119

oder Selbstmontage

Sensormodul mit Distanz-Teleobjektiv B237 (15° x
11°), Nachtvariante optional mit LPF

Tag: Mx-O-SDA-S-6D237

Nacht: Mx-O-SDA-S-6N237

LPF: Mx-O-SDA-S-6L237

Nicht verfügbar

Mx-D16B-F-6D6N237

oder Selbstmontage

Hardware

D16B zur Selbstmontage

Tag oder Nacht

D16B 180° Panorama

Tag oder Nacht

D16B Tag & Nacht

Bildsensor mit individuellen Belichtungszonen

Farbe oder Schwarzweiß

Farbe oder Schwarzweiß

Farbe & Schwarzweiß

Lichtempfindlichkeit in Lux bei 1/60s und 1/1s

0,1/0,005 (Farbe)

0,02/0,001 (Schwarzweiß)

0,1/0,005 (Farbe)

0,02/0,001 (Schwarzweiß)

0,1/0,005 (Farbe)

0,02/0,001 (Schwarzweiß)

Bildsensor (Farb- oder Schwarzweiß-Sensor)

1/1.8“ CMOS, 6MP (3072 x 2048), Progressive Scan

Mikroprozessor

i.MX 6 Dual Core inkl. GPU (1 GB RAM, 512 MB Flash)

H.264 Hardware-Codec

Ja, Bandbreitenbegrenzung möglich; Ausgabeformat max. QXGA

Schutzklassen: ohne Zubehör/mit Outdoor­Wandhalter/mit Vandalismus-Set

IP54 und IK10/IP65 und IK10/IP66 und IK10+

Bestimmungsgemäße Verwendung

Kein EX-Bereich

Kein EX-Bereich

Umgebungstemperatur (Bereich, inkl. Lagerung)

-40 bis 60 °C (Kaltstart bis -30 °C möglich, kein Dauerbetrieb bei +60 °C)

Serienmäßiger interner DVR

4 GB (microSD)

4 GB (microSD)

Mikrofon/Lautsprecher

Ja/Ja

Ja/Ja

16bit/16kHz HD-Wideband-Audio (Opus-Codec)

Ja (Live und für Audionachrichten)

Passiver Infrarot-Sensor (PIR)

Ja

Ja

Temperatursensor JaJa

Erschütterungssensor

Ja

Ja

Leistungsaufnahme (typischerweise bei 20 °C)

8 Watt

8 Watt

PoE-Klasse (IEEE 802.3af)

Klasse 2 oder 3 (variabel), Werkseinstellung: Klasse 3

Schnittstellen Ethernet 100BaseT/MxBus/MiniUSB

Ja (MxRJ45)/Ja/Ja

Ja (MxRJ45)/Ja/Ja

Schnittstelle RS232

Mit MX-232-IO-Box (Best.-Nr: MX-OPT-RS1-EXT)

Montageoptionen

Wand, Decke oder Mast (mit optionalem Wand- & Mast-/Eckhalter-Set)

Abmessungen Mx-D16B (Höhe x Durchmesser)

108 x 205 mm

108 x 205 mm

Technische Spezifikation: D16B DualDome

MOBOTIX AG • www.mobotix.com • 06/2018
Technische Änderungen und Irrtümer vorbehalten • Seite 2 

Hardware

D16B zur Selbstmontage

Tag oder Nacht

D16B 180° Panorama

Tag oder Nacht

D16B Tag & Nacht

Gewicht Mx-D16B

640 g

640 g

Gehäuse

Fixed Dome, PC-PBT, Farbe: Weiß

Mitgeliefertes Zubehör Mx-D16B

Schrauben, Dübel, Inbusschlüssel, Entriegelungssti mit Magnet, Torxschlüssel,

0,5 m Ethernet Patchkabel, Quick Install, Domkuppel

Ausführliche technische Dokumentation

www.mobotix.com > Support > Download Center

Online-Version dieses Dokuments

www.mobotix.com > Support > Download Center

MTBF

> 80.000 Stunden

> 80.000 Stunden

Zulassungen

EN55032:2012

EN55022:2010; EN55024:2010

EN61000-6-1:2007
EN61000-6-3:2007+A1:2011
EN61000-6-4:2007+A1:2011

AS/ NZS CISPR22:2009+A1:2010

EN55032:2012

EN55022:2010; EN55024:2010

EN61000-6-1:2007
EN61000-6-3:2007+A1:2011
EN61000-6-4:2007+A1:2011

Protokolle

IPv4, IPv6, HTTP, HTTPS, FTP, FTPS, RTP, RTSP, UDP, SNMP, SMTP, DHCP (Client und

Server), NTP (Client und Server), SIP (Client und Server) G.711 (PCMA und PCMU) und G.722

Herstellergarantie (seit Mai 2018)

3 Jahre

3 Jahre

Bildformate, Bildraten, Bildspeicher

D16B zur Selbstmontage

Tag oder Nacht

D16B 180° Panorama

Tag oder Nacht

D16B Tag & Nacht

Wählbare Videoformate

MxPEG/MJPEG/H.264

MxPEG/MJPEG/H.264

Bildformate

Frei konfigurierbare 4:3-, 8:3-, 16:9- oder benutzerdefinierte Formate (Image Cropping),

z. B. 2592x1944 (5MP), 2048x1536 (QXGA), 1920x1080 (Full-HD), 1280x960 (MEGA)

MultistreamingJaJa

Multicast-Stream via RTSP

Ja

Ja

Max. Bildgröße (Dualbild mit beiden Bildsensoren)

2x 6MP (6144 x 2048)

2x 6MP (6144 x 2048)

Max. Bildrate (B/s, aktuell nur Single Core Nutzung)

MxPEG: 42@HD(1280x720), 34@Full-HD, 24@QXGA, 15@5MP, 12@6MP, 6@2x 6MP

MJPEG: 26@HD(1280x720), 13@Full-HD, 9@QXGA, 5@5MP, 4@6MP, 2@2x 6MP

H.264: 25@Full-HD, 20@QXGA

H.264: 25@Full-HD, 20@QXGA

Anzahl Bilder mit 4 GB microSD (interner DVR)

CIF: 250.000, VGA: 125.000, HD: 40.000, QXGA: 20.000, 6MP: 10.000

Allgemeine Funktionen

D16B zur Selbstmontage

Tag oder Nacht

D16B 180° Panorama

Tag oder Nacht

D16B Tag & Nacht

Digitalzoom mit Panning (vPTZ)

Ja

Ja

ONVIF-Komptibilität

Ja, (Profil S, Audiounterstützung ab Kamera-Soware V5.2.x)

Genetec-Protokoll Integration

Ja

Ja

Programmierbare Belichtungszonen

Ja

Ja

Einzelbildaufzeichnung (Vor-, Nachalarmbilder)

Ja

Ja

Daueraufzeichnung mit Audio

Ja

Ja

Ereignisaufzeichnung mit Audio

Ja

Ja

Zeit- und Ereignissteuerung/verknüpfende
Ereignislogik

Ja

Ja

Wochenprogramm für Aufzeichnungen/Aktionen

Ja

Ja

Ereignisbilder-Übertragung via FTP und E-Mail

Ja

Ja

Playback und QuadView via Webbrowser

Ja

Ja

Bidirektionales Audio im Browser

Ja

Ja

Animierte Logos im Bild

Ja

Ja

Master/Slave-Funktionalität

Ja

Ja

Privacy Zones (zeitgesteuert)

Ja

Ja

Benutzerspezifische Sprachmeldungen

Ja

Ja

Technische Spezifikation: D16B DualDome

MOBOTIX AG • www.mobotix.com • 06/2018
Technische Änderungen und Irrtümer vorbehalten • Seite 3 

Allgemeine Funktionen

D16B zur Selbstmontage

Tag oder Nacht

D16B 180° Panorama

Tag oder Nacht

D16B Tag & Nacht

VoIP-Telefonie (Audio, Alarm)

Ja

Ja

Remote-Aufschaltung (Netzwerkmeldung)

Ja

Ja

Programmier-Schnittstelle (HTTP-API)

Ja

Ja

DVR/Storage Management

Kamera-intern via microSD-Karte, extern auf USB-Device und NAS, getrennte Livebild-

Kamera-intern via microSD-Karte, extern auf USB-Device und NAS, getrennte Streams für

Livebilder und Aufzeichnung, MxFFS mit Archivierungsfunktion, Vor- und Nachalarm-

bilder, automatische Aufzeichnungs-Überwachung inkl. Fehlerbenachrichtigung

Kamera- und Datensicherheit

Benutzer-/Gruppenmanagement, SSL-Verbindung, IP-Adressfilter, IEEE802.1x,

Intrusion Detection, digitale Bildsignatur

MxMessageSystem: Nachrichten (MxMessages)
senden und empfangen

Ja

Ja

Videoanalyse

D16B zur Selbstmontage

Tag oder Nacht

D16B 180° Panorama

Tag oder Nacht

D16B Tag & Nacht

Video-Bewegungssensor

Ja

Ja

MxActivitySensorJaJa

Videomanagement-Soware

D16B zur Selbstmontage

Tag oder Nacht

D16B 180° Panorama

Tag oder Nacht

D16B Tag & Nacht

MxManagementCenter

Ja

Ja

Mobile MOBOTIX App

Ja

Ja

Technische Spezifikation: D16B DualDome

MOBOTIX AG • www.mobotix.com • 06/2018
Technische Änderungen und Irrtümer vorbehalten • Seite 4 

Technische Spezifikation: D16B DualDome

MOBOTIX AG • www.mobotix.com • 06/2018
Technische Änderungen und Irrtümer vorbehalten • Seite 5 

Abmessungen in mm

Technische Spezifikation: D16B DualDome

Abmessungen Outdoor-Wandhalter (Zubehör)
