Page 1

DEFRES

ITNLDA

FIPTRU

PLCSSK

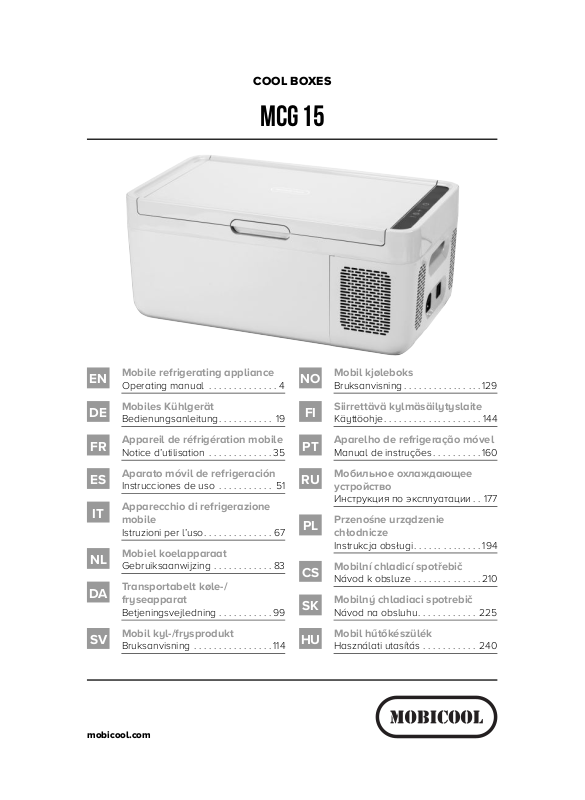

COOL BOXES

MCG15

Mobile refrigerating appliance

Operating manual . . . . . . . . . . . . . . 4

Mobiles Kühlgerät

Bedienungsanleitung. . . . . . . . . . . 19

Appareil de réfrigération mobile

Notice d’utilisation . . . . . . . . . . . . . 35

Aparato móvil de refrigeración

Instrucciones de uso . . . . . . . . . . . 51

Apparecchio di refrigerazione mobile

Istruzioni per l’uso. . . . . . . . . . . . . . 67

Mobiel koelapparaat

Gebruiksaanwijzing . . . . . . . . . . . . 83

Transportabelt køle-/ fryseapparat

Betjeningsvejledning . . . . . . . . . . . 99

Mobil kyl-/frysprodukt

Bruksanvisning . . . . . . . . . . . . . . . . 114

Mobil kjøleboks

Bruksanvisning . . . . . . . . . . . . . . . .129

Siirrettävä kylmäsäilytyslaite

Käyttöohje. . . . . . . . . . . . . . . . . . . . 144

Aparelho de refrigeração móvel

Manual de instruções . . . . . . . . . .160

Мобильное охлаждающее устройство

Инструкция по эксплуатации . . 177

Przenośne urządzenie chłodnicze

Instrukcja obsługi. . . . . . . . . . . . . .194

Mobilní chladicí spotřebič

Návod k obsluze . . . . . . . . . . . . . .210

Mobilný chladiaci spotrebič

Návod na obsluhu. . . . . . . . . . . . 225

Mobil hűtőkészülék

Használati utasítás . . . . . . . . . . . 240

mobicool.com

Page 2

© 2021 Dometic Group. The visual appearance of the contents of this manual is protected by copyright and design law. The underlying technical design and the products contained herein may be protected by design, patent or be patent pending. The trademarks mentioned in this manual belong to Dometic Sweden AB. All rights are reserved.

Page 3

MCG15

100 -240V ~ AC

12/24V.. DC

6 5 4 3 2 1

Page 4

Explanation of symbols MCG15

Please read these instructions carefully and follow all instructions, guidelines, and warnings included in this product manual in order to ensure that you install, use, and maintain the product properly at all times. These instructions MUST stay with this product.

By using the product, you hereby confirm that you have read all instructions, guidelines, and warnings carefully and that you understand and agree to abide by the terms and conditions as set forth herein. You agree to use this product only for the intended purpose and application and in accordance with the instructions, guidelines, and warnings as set forth in this product manual as well as in accordance with all applicable laws and regulations. A failure to read and follow the instructions and warnings set forth herein may result in an injury to yourself and others, damage to your product or damage to other property in the vicinity. This product manual, including the instructions, guidelines, and warnings, and related documentation, may be subject to changes and updates. For up-to-date product information, please visit dometic.com.

Contents

1 Explanation of symbols . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

2 Safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

3 Scope of delivery. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

4 Intended use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

5 Function description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

6 Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

7 Cleaning and maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

8 Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

9 Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

10 Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

11 Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

1 Explanation of symbols

DANGER!

D ! !

Safety instruction: Indicates a hazardous situation that, if not avoided, will result in death or serious injury.

WARNING! Safety instruction: Indicates a hazardous situation that, if not

avoided, could result in death or serious injury.

CAUTION! Safety instruction: Indicates a hazardous situation that, if not

avoided, could result in minor or moderate injury.

Page 5

MCG15 Safety instructions

NOTICE!

Indicates a situation that, if not avoided, can result in property damage.

NOTE

Supplementary information for operating the product.

2Safety instructions

WARNING! Failure to obey these warnings could result in death or serious injury.

Electrocution hazard

 Do not operate the cooling device if it is visibly damaged.  If this cooling device's power cable is damaged, it must be

replaced by the manufacturer, a service agent or a similarly qualified person in order to prevent safety hazards.

 This cooling device may only be repaired by qualified personnel.

Improper repairs can lead to considerable hazards.

Fire hazard

 When positioning the device, ensure the supply cord is not

trapped or damaged.

 Do not locate multiple portable socket-outlets or portable power

supplies at the rear of the device.

Health hazard

 This device can be used by children aged from 8 years and

above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the device in a safe way and understand the hazards involved.

 Children shall not play with the device.  Cleaning and user maintenance shall not be made by children

without supervision.

 Children aged from 3 to 8 years are allowed to load and unload

cooling devices.

Page 6

Safety instructions MCG15

Explosion hazard

 Do not store any explosive substances such as spray cans with

a flammable propellant in the cooling device.

CAUTION! Failure to obey these cautions could result in minor or moderate injury.

Electrocution hazard

 Before starting the cooling device, ensure that the power supply

line and the plug are dry.

 Disconnect the cooling device from the power supply

– before each cleaning and maintenance – after every use

Health hazard

To avoid contamination of food, please respect the following instructions:

 Please check if the cooling capacity of the device is suitable for

storing the food or medicine you wish to cool.

 Food may only be stored in its original packaging or in suitable

containers.

 Opening the cooling device for long periods can cause signifi-

cant increase of the temperature in the compartments of the device.

 Clean regularly surfaces that can come in contact with food and

accessible drainage systems.

 If the device is left empty for long periods:

– Switch off the device. – Defrost the device. – Clean and dry the device. – Leave the lid open to prevent mould developing within the

device.

NOTICE! Damage hazard

 Check that the voltage specification on the type plate

corresponds to that of the energy supply.

 Only connect the cooling device as follows:

– With the DC connection cable to a DC power supply in the

vehicle

– Or with the AC connection cable to an AC power supply

 Never pull the plug out of the socket by the cable.

Page 7

MCG15 Safety instructions

 If the cooling device is connected to a DC outlet: Disconnect the

cooling device and other power consuming devices from the battery before connecting a quick charging device.

 If the cooling device is connected to a DC outlet: Disconnect the

cooling device or switch it off when you turn off the engine. Otherwise you may discharge the battery.

 The cooling device is not suitable for transporting caustic

materials or materials containing solvents.

 The insulation of the cooling device contains flammable cyclo-

pentane and requires special disposal procedures. Deliver the cooling device at the end of its life-cycle to an appropriate recycling center.

 Do not use electrical devices inside the cooling device unless

they are recommended by the manufacturer for the purpose.

 Do not place the cooling device near naked flames or other heat

sources (heaters, direct sunlight, gas ovens etc.).

 Risk of overheating!

Ensure at all times that there is a minimum of 50 mm ventilation on all four sides of the cooling device. Keep the ventilation area free of any objects that could restrict the air flow to the cooling components. Do not place the cooling device in closed compartments or areas with none or minimal air flow.

 Ensure that the ventilation openings are not covered.  Do not fill the inner container with ice or fluids.  Never immerse the cooling device in water.  Protect the cooling device and cables against heat and moisture.  The device shall not to be exposed to rain.

Page 8

Scope of delivery MCG15

3Scope of delivery

Quantity Description

1Cooler

1 DC connection cable

1 AC connection cable

1Operating manual

4 Intended use

The cooling box is suitable for cooling food. The cooling box is also suitable for use on vehicles. The cooling box is designed to be operated from a DC power supply socket of a vehicle or from an AC power supply.

The cooling box is suitable for camping use. The cooling box is not suitable for:

 storage of corrosive, caustic or solvent-containing substances  freezing of food

This cooling box is not intended to be used as a built-in appliance. This cooling box is only suitable for the intended purpose and application in

accordance with these instructions. This manual provides information that is necessary for proper installation

and/or operation of the cooling box. Poor installation and/or improper operating or maintenance will result in unsatisfactory performance and a possible failure.

The manufacturer accepts no liability for any injury or damage to the product resulting from:

 Incorrect assembly or connection, including excess voltage  Incorrect maintenance or use of spare parts other than original spare parts

provided by the manufacturer

 Alterations to the product without express permission from the manufac-

turer

 Use for purposes other than those described in this manual Dometic reserves the right to change product appearance and product

specifications.

Page 9

MCG15 Function description

5 Function description

The cooler can chill products and keep them cool. A low maintenance refrigerant circuit with compressor provides the cooling. The generous insulation and powerful compressor ensure efficient and fast cooling.

The cooler is portable. The cooler can withstand a short-term inclination of 30°, for example on boats.

5.1 Scope of functions

 A battery monitor to protect the vehicle battery switches off automatically

at low battery voltage

 Electronic system to prevent polarity reversal  Display with temperature gauge

5.2 Operating and display elements

Lid latch (fig. 1, page 3)

Operating panel (fig. 2, page 3)

Item Description Explanation

POWER “P”

2 Display screen Shows the information

3 “+” To increase the value press the button once.

4 To enter setting mode press the button once.

Switches the cooler on or off when the button is pressed for two seconds

To set the temperature ( –18 °C to +20 °C) press the button twice and choose a value using “+” and “-”. The set temperature will flash 3 times. The flashing temperature will be saved after 5 seconds.

To set the brightness press the button three times and choose a value using “+” and “-” (Bright d0 > d1 > d2 Dark).

The setting button will be locked automatically after 15 seconds without any operation.

To unlock the buttons press this button for 3 seconds. A beeping sound confirms the unlocking.

Page 10

Operation MCG15

Item Description Explanation

5 “–” To decrease the value press the button once.

Connection sockets

Item Description

1DC socket

2 Fuse holder

3 DC indication patch

4 AC indication patch

5 Fuse holder

6AC socket

(fig. 3, page 3)

6Operation

6.1 Before initial use

NOTE

Before starting your new cooler for the first time, you should clean it inside and outside with a damp cloth for hygienic reasons (please also refer to the chapter “Cleaning and maintenance” on page 15).

6.2 Saving energy

 Choose a well ventilated location which is protected from direct sunlight.  Allow warm food to cool down first before placing it in the cooling device

to keep cool.

 Do not open the cooling device more often than necessary.  Do not leave the cooling device open for longer than necessary.  If the cooler has a basket: For optimal energy consumption, position the

basket according to its position on delivery.

 On a regularly basis, make sure the lid seal still fits properly.  Defrost the cooler once a layer of ice forms.  Avoid unnecessarily low temperatures.

Page 11

MCG15 Operation

6.3 Connecting the cooler

Using the fused DC plug

NOTICE! Damage hazard

➤ Plug the DC connection cable into the DC voltage socket of the cooler

(fig. 3 1, page 3).

➤ Connect the connection cable to a DC power outlet.

Connecting to an AC power supply

Failure to obey this instruction may result in damage to the device.  For protection of the device the DC cable supplied includes a

fuse inside the plug. Do not remove the fused DC plug. Only use the DC cable supplied.

 Disconnect the cooling device and other consumer units from

the vehicle battery before you connect the vehicle battery to a quick charging device. Overvoltage can damage the electronics of the cooling device.

DANGER! Electrocution hazard

Failure to obey these warnings will result in death or serious injury.  Never handle plugs and switches with wet hands or if you are

standing on a wet surface.

 If you are operating your cooler on board a boat from a AC

power supply, you must install a residual current circuit breaker between the AC power supply and the cooler. Seek advice from a trained technician.

➤ Plug the AC connection cable into the AC voltage socket of the cooler

(fig. 3 6,page 3).

➤ Connect the connection cable to an AC power outlet.

6.4 Using the battery monitor

NOTICE! Damage hazard

Failure to obey this instruction may result in damage to the battery. When switched off by the battery monitor, the battery will no longer be fully charged. Avoid starting repeatedly or operating current consumers without longer charging phases. Ensure that the battery is recharged.

Page 12

Operation MCG15

The device is equipped with a multi-level battery monitor that protects your vehicle battery against excessive discharging when the device is connected to the on-board DC supply.

If the cooler is operated when the vehicle ignition is switched off, the cooler switches off automatically as soon as the supply voltage falls below a set level. The cooler will switch back on once the battery has been recharged to the restart voltage level.

Switch-off voltage at 12 V

Restart-voltage at 12 V

Switch-off voltage at 24 V

Restart voltage at 24 V

6.5 Using the cooler

NOTICE! Damage hazard

➤ Place the cooler on a firm foundation.

Failure to obey this instruction may result in damage to the device. Ensure at all times that there is sufficient ventilation so that the heat that generated during operation can dissipate. Ensure that the ventilation slots are not covered. Make sure that the device is sufficiently far away from walls and other objects so that the air can circulate. We recommend keeping a gap of at least 50 mm around ventilation holes.

NOTE

Place the cooler as shown (fig. 1, page 3). If you operate the cooler in a different orientation it can be damaged.

11 V

12 V

21.5 V

23.0 V

➤ Connect the cooler (chapter “Connecting the cooler” on page 11). ✔ The cooler starts cooling the interior.

NOTICE! EXCESSIVELY LOW TEMPERATURE HAZARD

Failure to obey this instruction may result in damage to the objects placed in the cooler. Ensure that only those objects are placed in the cooler that are intended to be cooled at the selected temperature.

Page 13

MCG15 Operation

NOTE – Displayed temperature

I I

To avoid food waste, note the following:  Keep temperature fluctuation as low as possible. Only open the cooling

box as often and for as long as necessary. Store the foodstuff in such a way that the air can still circulate well.

 Adjust the temperature to the quantity and type of the foodstuff.  Foodstuff can easily absorb or release odor or taste. Always store food-

stuff covered or in closed containers/bottles.

The temperature displayed is that of the middle of the interior. The temperature elsewhere can deviate from this temperature.

NOTE

When operating from a battery, the display switches off automatically if the battery voltage is low.

6.6 Latching the cooler lid

➤ Lift the latch (fig. 1, page 3) and close the lid. ➤ Release the latch. ✔ The latch audibly clicks in place and secures the cooling device lid.

6.7 Setting the temperature

➤ To unlock the buttons press the button for 3 seconds(fig. 2 4, page 3). ✔ A beeping sound confirms the unlocking. ➤ To enter setting mode press the button once. ➤ To enter temperature settings press the button once. ➤ Use the “+” (fig. 2 3, page 3) and “–” (fig. 2 5, page 3) buttons to select

the cooling temperature.

✔ The set temperature appears in the display for a few seconds. The display

flashes several times and then the current temperature is displayed again.

6.8 Switching off the cooler

➤ Empty the cooler.

Page 14

Operation MCG15

➤ Switch the cooler off. ➤ Pull out the connection cable.

If you do not want to use the cooler for a longer period of time: ➤ Leave the lid slightly open. This prevents odor build-up.

6.9 Defrosting the cooler

Humidity can form frost in the interior of the cooling device or on the evaporator. This reduces the cooling capacity.

NOTICE! Damage hazard

To defrost the cooler, proceed as follows:

➤ Take out the contents of the cooler. ➤ If necessary, place them in another cooling device to keep them cool. ➤ Switch off the device.

Failure to obey this instruction may result in damage to the device. Never use hard or pointed tools to remove ice or to loosen objects which have frozen in place.

➤ Leave the lid open. ➤ Wipe off the defrosted water.

6.10 Replacing the fuse

WARNING! Electrocution hazard

➤ Disconnect the power supply to the device. ➤ Remove the connection cable. ➤ Replace the fuse (8 A 32 V) as shown (fig. 4, page 3). ➤ Reconnect the power supply to the device.

Failure to obey this warning will result in death or serious injury. Disconnect the power supply and the connection cable before you replace the device fuse.

Page 15

MCG15 Cleaning and maintenance

7 Cleaning and maintenance

WARNING! Electrocution hazard

➤ Occasionally clean the device interior and exterior with a damp cloth. ➤ Make sure that the air inlet and outlet vents on the device are free of any

dust and dirt, so that heat can be released and the device is not damaged.

Failure to obey this warning could result in death or serious injury. Always disconnect the device from the power supply before you clean and service it.

NOTICE! Damage hazard

Failure to obey these instructions may result in damage to the device.

 Never clean the cooler under running water or in dish water.  Do not use abrasive cleaning agents or hard objects during

cleaning as these can damage the cooler.

Page 16

Troubleshooting MCG15

8 Troubleshooting

Fault Possible cause Suggested remedy

Device does not function (DC plug is inserted).

Device does not function (AC plug is inserted).

There is no voltage present in the DC power socket.

Defective compressor. This can only be repaired by an

Voltage of the vehicle battery is too low.

The DC power socket is dirty. This results in a poor electrical contact.

The fuse of the DC plug has blown.

The vehicle fuse has blown.

There is no voltage present in the AC power socket.

Defective compressor. This can only be repaired by an

The AC power socket is dirty. This results in a poor electrical contact.

The ignition must be switched on in most vehicles to apply current to the DC power socket.

authorised repair centre.

Test the vehicle battery and charge it as needed.

If the plug of your cooler becomes very warm in the DC power socket, either the DC power socket must be cleaned or the plug has not been assembled correctly.

Replace the fuse (8 A) in the DC plug, see chapter “Replacing the fuse” on page 14.

Replace the vehicle’s DC power socket fuse. Please refer to your vehicle’s operating manual.

Make sure the connection for AC plug is good.

authorised repair centre.

If the plug of your cooler becomes very warm in the AC power socket, either the AC power socket must be cleaned or the plug has not been assembled correctly.

The display shows an error message (e.g. “E1”) and the device does not cool.

The device has switched off due to an internal fault.

This can only be repaired by an authorised repair centre.

Page 17

MCG15 Warranty

9 Warranty

The statutory warranty period applies. If the product is defective, please contact the manufacturer's branch in your country (see dometic.com/dealer) or your retailer.

For repair and warranty processing, please include the following documents when you send in the device:

 A copy of the receipt with purchasing date  A reason for the claim or description of the fault

10 Disposal

➤ Place the packaging material in the appropriate recycling waste bins,

wherever possible.

If you wish to finally dispose of the product, ask your local recycling center or specialist dealer for details about how to do this in

accordance with the applicable disposal regulations.

Page 18

Technical data MCG15

11 Technical data

MCG15

Connection voltage: 12/24 Vg

100 to 240 Vw

Rated current: 12 Vg: 4 A

24 Vg: 2 A

100 Vw: 0.85 A

240 Vw: 0.4 A

Cooling capacity: –18 °C to +20 °C

Total v o l u m e : 15 l

Climate class: N

Ambient temperature: +16 °C to +32 °C

Refrigerant volume: 35 g

equivalent: 0.05 t

Global warming potential (GWP): 1430

Dimensions (L x W x H): 587 x 344 x 261 mm

Weight: 9.5 kg

NOTE

Test/certificates:

The coolant circuit contains R134a. This product contains fluorinated greenhouse gases. The cooling unit is hermetically sealed.

If the ambient temperature is above +32 °C, the minimum temperature cannot be attained.

Page 19

MCG15 Erklärung der Symbole

Lesen und befolgen Sie bitte alle Anweisungen, Richtlinien und Warnhinweise in diesem Produkthandbuch sorgfältig, um sicherzustellen, dass Sie das Produkt ordnungsgemäß installieren und stets ordnungsgemäß betreiben und warten. Diese Anleitung MUSS bei dem Produkt verbleiben.

Durch die Verwendung des Produktes bestätigen Sie hiermit, dass Sie alle Anweisungen, Richtlinien und Warnhinweise sorgfältig gelesen haben und dass Sie die hierin dargelegten Bestimmungen verstanden haben und ihnen zustimmen. Sie erklären sich damit einverstanden, dieses Produkt nur für den angegebenen Verwendungszweck und gemäß den Anweisungen, Richtlinien und Warnhinweisen dieses Produkthandbuchs sowie gemäß allen geltenden Gesetzen und Vorschriften zu verwenden. Eine Nichtbeachtung der hierin enthaltenen Anweisungen und Warnhinweise kann zu einer Verletzung Ihrer selbst und anderer Personen, zu Schäden an Ihrem Produkt oder zu Schäden an anderem Eigentum in der Umgebung führen. Dieses Produkthandbuch, einschließlich der Anweisungen, Richtlinien und Warnhinweise, sowie die zugehörige Dokumentation können Änderungen und Aktualisierungen unterliegen. Aktuelle Produktinformationen finden Sie unter dometic.com.

Inhalt

1 Erklärung der Symbole. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

2 Sicherheitshinweise. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

3 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

4 Bestimmungsgemäßer Gebrauch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

5 Funktionsbeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

6 Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

7 Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

8 Störungsbeseitigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

9 Garantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

10 Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

11 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

1 Erklärung der Symbole

GEFAHR!

D !

Sicherheitshinweis auf eine Gefahrensituation, die zum Tod oder zu schwerer Verletzung führt, wenn sie nicht vermieden wird.

WARNUNG! Sicherheitshinweis auf eine Gefahrensituation, die zum Tod oder

zu schwerer Verletzung führen kann, wenn sie nicht vermieden wird.

Page 20

Sicherheitshinweise MCG15

VORSICHT!

Sicherheitshinweis auf eine Gefahrensituation, die zu einer leichten oder mittelschweren Verletzung führen kann, wenn sie nicht vermieden wird.

ACHTUNG!

Hinweis auf eine Situation, die zu Sachschäden führen kann, wenn sie nicht vermieden wird.

HINWEIS

Ergänzende Informationen zur Bedienung des Produktes.

2 Sicherheitshinweise

WARNUNG! Nichtbeachtung dieser Warnungen kann zum Tod oder schwerer Verletzung führen.

Gefahr durch Stromschlag

 Wenn das Kühlgerät sichtbare Beschädigungen aufweist, dürfen

Sie es nicht in Betrieb nehmen.

 Wenn das Netzkabel dieses Kühlgeräts beschädigt ist, muss es

durch den Hersteller, einen Kundendienst oder eine entsprechend ausgebildete Fachkraft ersetzt werden, um Gefahren zu verhindern.

 Reparaturen an diesem Kühlgerät dürfen nur von Fachkräften

durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen.

Brandgefahr

 Achten Sie beim Aufstellen des Geräts darauf, dass das Netzka-

bel nicht eingeklemmt oder beschädigt wird.

 Platzieren Sie keine Steckdosenleisten oder tragbare Stromver-

sorgungen hinter dem Gerät.

Page 21

MCG15 Sicherheitshinweise

Gesundheitsgefahr

 Dieses Gerät kann von Kindern ab 8 Jahren und von Personen

mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen verwendet werden, wenn diese Personen beaufsichtigt werden oder im sicheren Gebrauch des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

 Kinder dürfen nicht mit dem Gerät spielen.  Reinigung und Benutzerwartung dürfen nicht durch unbeaufsich-

tigte Kinder durchgeführt werden.

 Kinder von 3 bis 8 Jahren dürfen Kühlgeräte be- und entladen.

Explosionsgefahr

 Lagern Sie keine explosionsfähigen Stoffe, wie z. B. Sprühdosen

mit brennbarem Treibgas, im Kühlgerät.

VORSICHT! Nichtbeachtung dieser Hinweise kann zu geringer oder mittelschwerer Verletzung führen.

Gefahr durch Stromschlag

 Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und

Stecker trocken sind.

 Trennen Sie das Kühlgerät von der Spannungsversorgung:

– vor jeder Reinigung und Pflege – nach jedem Gebrauch

Gesundheitsgefahr

Bitte befolgen Sie folgende Hinweise, um eine Verunreinigung von Lebensmitteln zu vermeiden:

 Prüfen Sie bitte, ob die Kühlleistung des Geräts den Anforderun-

gen der Lebensmittel oder Medikamente entspricht, die Sie kühlen möchten.

 Lebensmittel dürfen nur in Originalverpackungen oder geeigne-

ten Behältern gelagert werden.

 Ein längeres Öffnen des Kühlgeräts kann zu einem erheblichen

Anstieg der Temperatur in den Fächern des Geräts führen.

 Reinigen Sie regelmäßig Oberflächen, die mit Lebensmitteln in

Kontakt kommen können, sowie zugängliche Ablaufsysteme.

Page 22

Sicherheitshinweise MCG15

 Wenn das Gerät über längere Zeiträume leer bleibt:

– Schalten Sie das Gerät aus. – Tauen Sie das Gerät ab. – Reinigen und trocknen Sie das Gerät. – Lassen Sie den Deckel offenstehen, um Schimmelbildung im

Gerät zu verhindern.

ACHTUNG! Beschädigungsgefahr

 Prüfen Sie, ob die Spannungsangabe auf dem Typenschild mit

der vorhandenen Energieversorgung übereinstimmt.

 Schließen Sie das Kühlgerät nur wie folgt an:

– mit dem Gleichstromkabel an die Gleichstromversorgung im

Fahrzeug

– oder mit dem Wechselstromkabel an das Wechselstromnetz

 Ziehen Sie den Stecker nie am Anschlusskabel aus der Steck-

dose.

 Wenn das Kühlgerät an eine Gleichstromsteckdose angeschlos-

sen ist: Klemmen Sie das Kühlgerät und andere Verbraucher von der Fahrzeugbatterie ab, bevor Sie ein Schnellladegerät anschließen.

 Wenn das Kühlgerät an eine Gleichstromsteckdose angeschlos-

sen ist: Trennen Sie die Verbindung oder schalten Sie das Kühlgerät aus, wenn Sie den Motor ausschalten. Anderenfalls kann die Fahrzeugbatterie entladen werden.

 Das Kühlgerät ist für den Transport ätzender oder lösungsmittel-

haltiger Stoffe nicht geeignet.

 Die Isolierung des Kühlgeräts enthält brennbares Cyclopentan

und erfordert ein besonderes Entsorgungsverfahren. Entsorgen Sie das Kühlgerät am Ende seiner Nutzungsdauer in einem entsprechenden Recyclingcenter.

 Benutzen Sie keine elektrischen Geräte innerhalb des Kühlgerä-

tes, außer wenn diese Geräte vom Hersteller dafür empfohlen werden.

 Stellen Sie das Kühlgerät nicht in der Nähe von offenen Flammen

oder anderen Wärmequellen (Heizung, direkte Sonneneinstrahlung, Gasöfen usw.) auf.

Page 23

MCG15 Lieferumfang

 Überhitzungsgefahr!

Sorgen Sie dafür, dass an allen vier Seiten des Geräts jederzeit ein Belüftungsabstand von mindestens 50 mm eingehalten wird. Halten Sie den Belüftungsbereich frei von jeglichen Gegenständen, die den Luftstrom zum Kühlaggregat behindern könnten. Stellen Sie das Kühlgerät nicht in geschlossene Fächer oder in Bereiche ohne oder mit nur geringer Belüftung.

 Achten Sie darauf, dass die Lüftungsöffnungen nicht abgedeckt

werden.

 Füllen Sie keine Flüssigkeiten oder Eis in den Innenbehälter.  Tauchen Sie das Kühlgerät nie in Wasser.  Schützen Sie das Kühlgerät und die Kabel vor Hitze und Nässe.  Das Gerät darf keinem Regen ausgesetzt werden.

3Lieferumfang

Anzahl Beschreibung

1 Kühlbox

1 Gleichstrom-Anschlusskabel

1 Wechselstrom-Anschlusskabel

1 Bedienungsanleitung

4 Bestimmungsgemäßer Gebrauch

Die Kühlbox eignet sich zum Kühlen von Lebensmitteln. Die Kühlbox ist auch für den Einsatz in Fahrzeugen geeignet. Die Kühlbox kann über den Gleichstromanschluss eines Fahrzeugs oder am Wechselstromnetz betrieben werden.

Die Kühlbox ist für den Einsatz beim Camping geeignet. Die Kühlbox ist nicht für folgende Verwendungszwecke geeignet:

 Lagerung von korrosiven, ätzenden oder lösungsmittelhaltigen Stoffen  Einfrieren von Lebensmitteln

Diese Kühlbox ist nicht für den Einsatz als Einbaugerät geeignet.

Page 24

Funktionsbeschreibung MCG15

Diese Kühlbox ist nur für den angegebenen Verwendungszweck und die Anwendung gemäß dieser Anleitung geeignet.

Dieses Handbuch enthält Informationen, die für die ordnungsgemäße Installation und den ordnungsgemäßen Betrieb der Kühlbox erforderlich sind. Installationsfehler und/oder ein nicht ordnungsgemäßer Betrieb oder nicht ordnungsgemäße Wartung haben eine unzureichende Leistung und u. U. einen Ausfall des Geräts zur Folge.

Der Hersteller übernimmt keine Haftung für Verletzungen oder Schäden am Produkt, die durch Folgendes entstehen:

 Unsachgemäße Montage oder falscher Anschluss, einschließlich Über-

spannung

 Unsachgemäße Wartung oder Verwendung von anderen als den vom Her-

steller gelieferten Original-Ersatzteilen

 Veränderungen am Produkt ohne ausdrückliche Genehmigung des Her-

stellers

 Verwendung für andere als die in der Anleitung beschriebenen Zwecke Dometic behält sich das Recht vor, das Erscheinungsbild des Produkts und

dessen technische Daten zu ändern.

5 Funktionsbeschreibung

Die Kühlbox kann Waren abkühlen und kühl halten. Die Kühlung erfolgt durch einen wartungsarmen Kühlkreislauf mit Kompressor. Die umfassende Isolierung und der leistungsstarke Kompressor gewährleisten eine effiziente und schnelle Kühlung.

Die Kühlbox ist für den mobilen Einsatz geeignet. Die Kühlbox kann einer kurzzeitigen Krängung von 30° ausgesetzt werden,

z. B. beim Einsatz auf Booten.

5.1 Funktionsumfang

 Batteriewächter zum Schutz der Fahrzeugbatterie, der das Gerät bei nied-

riger Batteriespannung automatisch abschaltet

 Elektronischer Verpolungsschutz  Display mit Temperaturanzeige

Page 25

MCG15 Funktionsbeschreibung

5.2 Bedien- und Anzeigeelemente

Deckelverriegelung (Abb. 1, Seite 3)

Bedienfeld (Abb. 2, Seite 3)

Posi-

Beschreibung Erläuterung

tion

POWER „P“

2 Display Zeigt folgende Informationen an

3 „+“ Drücken Sie die Taste einmal, um den Wert zu erhöhen.

4 Drücken Sie die Taste einmal, um den Einstellmodus aufzuru-

5 „–“ Drücken Sie die Taste einmal, um den Wert zu verringern.

Schaltet die Kühlbox ein oder aus, wenn die Taste zwei Sekunden lang gedrückt wird

fen.

Drücken Sie die Taste zweimal, und stellen Sie mittels „+“ und „-“ die Temperatur ein ( -18 °C bis +20 °C). Die Temperaturanzeige blinkt 3-mal. Die blinkende Temperatur wird nach 5 Sekunden gespeichert.

Um die Helligkeit einzustellen, drücken Sie die Taste dreimal und wählen dann mittels „+“ und „-“ den gewünschten Wert (Hell d0 > d1 > d2 Dunkel).

Wird 15 Sekunden lang keine Taste betätigt, werden die Tasten automatisch verriegelt.

Um sie freizugeben, drücken Sie die Einstelltaste 3 Sekunden lang. Die Freigabe wird durch ein Tonsignal bestätigt.

Anschlussbuchsen (Abb. 3, Seite 3)

Posi-

Beschreibung

tion

1 Gleichstrom-Steckdose

2 Sicherungshalter

3 Gleichspannungsangabe

4 Wechselspannungsangabe

5 Sicherungshalter

Page 26

Betrieb MCG15

Posi-

Beschreibung

tion

6 Wechselstrom-Steckdose

6 Betrieb

6.1 Vor dem ersten Gebrauch

HINWEIS

6.2 Energie sparen

 Wählen Sie einen gut belüfteten und vor Sonneneinstrahlung geschützten

Stellplatz.

 Lassen Sie warme Speisen erst abkühlen, bevor Sie sie im Gerät kühl hal-

ten.

 Öffnen Sie das Kühlgerät nicht häufiger als nötig.  Lassen Sie das Kühlgerät nicht länger offen stehen als nötig.  Wenn das Gerät über einen Korb verfügt: Um einen optimalen Energiever-

brauch zu erreichen, positionieren Sie den Korb auf die gleiche Weise wie bei der Auslieferung.

 Prüfen Sie in regelmäßigen Abständen, ob die Dichtung des Deckels noch

richtig sitzt.

 Tauen Sie die Kühlbox ab, sobald sich eine Eisschicht gebildet hat.  Vermeiden Sie eine unnötig tiefe Innentemperatur.

Bevor Sie das neue Kühlgerät in Betrieb nehmen, sollten Sie es aus hygienischen Gründen innen und außen mit einem feuchten Tuch reinigen (siehe auch Kapitel „Reinigung und Pflege“ auf Seite 31).

Page 27

MCG15 Betrieb

6.3 Kühlgerät anschließen

Gleichstromstecker mit Sicherung verwenden

ACHTUNG! Beschädigungsgefahr

➤ Stecken Sie das Gleichstromanschlusskabel in die Gleichspannungs-

buchse der Kühlbox (Abb. 3 1, Seite 3).

➤ Schließen Sie das Anschlusskabel an eine Gleichstromversorgung an.

Anschluss an eine Wechselstromversorgung

Nichtbeachtung kann zu Schäden am Gerät führen.  Zum Schutz des Geräts verfügt das im Lieferumfang enthaltene

Gleichstromkabel über eine Sicherung im Stecker. Entfernen Sie nicht den Gleichstromstecker mit der Sicherung. Verwenden Sie nur das im Lieferumfang enthaltene Gleichstromkabel.

 Klemmen Sie das Kühlgerät und andere Verbraucher von der

Fahrzeugbatterie ab, bevor Sie die Fahrzeugbatterie mit einem Schnellladegerät aufladen. Überspannungen können die Elektronik des Kühlgeräts beschädigen.

GEFAHR! Gefahr durch Stromschlag

➤ Stecken Sie das Wechselstrom-Anschlusskabel in die in die Wechselstrom-

buchse der Kühlbox (Abb. 3 6, Seite 3).

➤ Schließen Sie das Anschlusskabel an eine Wechselstromversorgung an.

Nichtbeachtung dieser Warnungen kann zum Tod oder schwerer Verletzung führen.  Hantieren Sie nie mit Steckern und Schaltern, wenn Sie nasse

Hände haben oder mit den Füßen in der Nässe stehen.

 Wenn Sie Ihr Kühlgerät an Bord eines Bootes an einem Wech-

selspannungsnetz betreiben, müssen Sie einen FI-Schutzschalter zwischen Wechselspannungsnetz und Kühlgerät schalten. Lassen Sie sich von einem Fachmann beraten.

Page 28

Betrieb MCG15

6.4 Batteriewächter verwenden

ACHTUNG! Beschädigungsgefahr

Das Gerät ist mit einem mehrstufigen Batteriewächter ausgestattet, der Ihre Fahrzeugbatterie beim Anschluss an das Bordnetz vor zu tiefer Entladung schützt.

Wird die Kühlbox bei ausgeschalteter Zündung im Fahrzeug betrieben, schaltet sich die Kühlbox selbstständig ab, sobald die Versorgungsspannung unter einen einstellbaren Wert abfällt. Die Kühlbox schaltet sich wieder ein, sobald durch Aufladung der Batterie die Wiedereinschaltspannung erreicht wird.

Nichtbeachtung kann zu Schäden an der Batterie führen. Die Batterie ist bei Abschalten durch den Batteriewächter nicht mehr vollständig aufgeladen. Vermeiden Sie daher mehrmaliges Starten oder den Betrieb von Stromverbrauchern ohne längere Aufladephasen. Sorgen Sie dafür, dass die Batterie wieder aufgeladen wird.

Ausschaltspannung bei 12 V

Wiedereinschaltspannung bei 12 V

Ausschaltspannung bei 24 V

Wiedereinschaltspannung bei 24 V

6.5 Kühlgerät verwenden

ACHTUNG! Beschädigungsgefahr

➤ Stellen Sie die Kühlbox auf eine feste Unterlage.

Nichtbeachtung kann zu Schäden am Gerät führen. Stellen Sie jederzeit eine ausreichende Belüftung sicher, sodass die beim Betrieb entstehende Wärme abgeführt werden kann. Stellen Sie sicher, dass die Lüftungsschlitze nicht abgedeckt sind. Sorgen Sie dafür, dass das Gerät in ausreichendem Abstand zu Wänden oder Gegenständen steht, sodass die Luft zirkulieren kann. Wir empfehlen einen Abstand von mindestens 50 mm um die Lüftungsschlitze.

11 V

12 V

21,5 V

23,0 V

Page 29

MCG15 Betrieb

HINWEIS

➤ Schließen Sie die Kühlbox an (Kapitel „Kühlgerät anschließen“ auf

Seite 27).

✔ Die Kühlbox startet mit dem Kühlen des Innenraums.

Stellen Sie die Kühlbox wie dargestellt auf (Abb. 1, Seite 3). Wird die Kühlbox in einer anderen Ausrichtung betrieben, kann das Gerät Schaden nehmen.

ACHTUNG! GEFAHR DURCH ZU NIEDRIGE TEMPERATUR

Nichtbeachtung kann zu Schäden an in dem Kühlgerät aufbewahrten Gegenständen führen. Achten Sie darauf, dass sich nur Gegenstände bzw. Waren in dem Kühlgerät befinden, die auf die gewählte Temperatur gekühlt werden dürfen.

HINWEIS – Angezeigte Temperatur

Die angezeigte Temperatur bezieht sich auf die Mitte des Innenraums. Die Temperatur an anderen Stellen kann davon abweichen.

HINWEIS

Bei Betrieb an einer Batterie schaltet sich das Display bei niedriger Batteriespannung automatisch ab.

Um Lebensmittelverschwendung zu vermeiden, beachten Sie bitte Folgendes:  Halten Sie Temperaturschwankungen so gering wie möglich. Öffnen Sie

die Kühlbox nur so oft und so lange wie nötig. Lagern Sie Lebensmittel so, dass die Luft immer noch gut zirkulieren kann.

 Passen Sie die Temperatur der Menge und Art der Lebensmittel an.  Lebensmittel nehmen leicht Gerüche auf und geben Gerüche oder Aro-

men ab. Lagern Sie Lebensmittel daher stets abgedeckt oder in geschlossenen Behältern bzw. Flaschen.

6.6 Kühlboxdeckel verriegeln

➤ Heben Sie die Verriegelung (Abb. 1, Seite 3) an und schließen Sie den

Deckel.

➤ Lassen Sie die Verriegelung los.

Page 30

Betrieb MCG15

✔ Die Verriegelung rastet hörbar ein und verriegelt das Kühlgerät.

6.7 Temperatur einstellen

➤ Um die Tasten freizugeben, drücken Sie die Taste 3 Sekunden lang

(Abb. 2 4, Seite 3).

✔ Die Freigabe wird durch ein Tonsignal bestätigt. ➤ Drücken Sie die Taste einmal, um den Einstellmodus aufzurufen. ➤ Drücken Sie die Taste einmal, um die Temperatureinstellung aufzuru-

fen.

➤ Stellen Sie mithilfe der Tasten- „+“ (Abb. 2 3, Seite 3) bzw. „–“ (Abb. 2 5,

Seite 3) die Kühltemperatur ein.

✔ Das Display zeigt für einige Sekunden die eingestellte Temperatur an. Das

Display blinkt einige Male, bevor es zur Darstellung der aktuellen Temperatur zurückkehrt.

6.8 Kühlgerät ausschalten

➤ Entleeren Sie die Kühlbox. ➤ Schalten Sie die Kühlbox aus. ➤ Ziehen Sie das Anschlusskabel ab.

Wenn Sie die Kühlbox für längere Zeit nicht benutzen wollen: ➤ Lassen Sie den Deckel leicht geöffnet. So verhindern Sie, dass sich Gerü-

che bilden.

6.9 Kühlbox abtauen

Luftfeuchtigkeit kann sich im Innenraum des Kühlgeräts als Reif niederschlagen, der die Kühlleistung verringert.

ACHTUNG! Beschädigungsgefahr

Gehen Sie wie folgt vor, um die Kühlbox abzutauen:

Nichtbeachtung kann zu Schäden am Gerät führen. Verwenden Sie nie harte oder spitze Werkzeuge zum Entfernen von Eisschichten oder zum Lösen festgefrorener Gegenstände.

Page 31

MCG15 Reinigung und Pflege

➤ Entfernen Sie alle Gegenstände aus dem Kühlgerät. ➤ Lagern Sie sie ggf. in einem anderen Kühlgerät, damit sie kalt bleiben. ➤ Schalten Sie das Gerät aus. ➤ Lassen Sie den Deckel geöffnet. ➤ Wischen Sie das Tauwasser auf.

6.10 Sicherung austauschen

WARNUNG! Gefahr durch Stromschlag

➤ Unterbrechen Sie die Spannungsversorgung des Geräts. ➤ Entfernen Sie das Stromkabel. ➤ Tauschen Sie die Sicherung (8 A 32 V) wie dargestellt aus (Abb. 4,

Seite 3).

Nichtbeachtung dieser Warnung kann zum Tod oder schwerer Verletzung führen. Trennen Sie das Gerät vor dem Austauschen der Gerätesicherung von der Spannungsversorgung und ziehen Sie das Anschlusskabel ab.

➤ Verbinden Sie das Gerät wieder mit der Spannungsversorgung.

7 Reinigung und Pflege

WARNUNG! Gefahr durch Stromschlag

Nichtbeachtung dieser Warnung kann zum Tod oder schwerer Verletzung führen. Trennen Sie vor jeder Reinigung und Pflege das Gerät von der Stromversorgung.

ACHTUNG! Beschädigungsgefahr

Nichtbeachtung kann zu Schäden am Gerät führen.  Reinigen Sie das Kühlgerät niemals unter fließendem Wasser

oder gar im Spülwasser.

 Verwenden Sie zum Reinigen keine scharfen Reinigungsmittel

oder harten Gegenstände, da diese das Kühlgerät beschädigen können.

Page 32

Störungsbeseitigung MCG15

➤ Reinigen Sie das Gerät innen und außen gelegentlich mit einem feuchten

Tuch.

➤ Stellen Sie sicher, dass die Be- und Entlüftungsöffnungen des Geräts frei

von Staub und Verunreinigungen sind, damit die beim Betrieb entstehende Wärme abgeführt werden kann und das Gerät keinen Schaden nimmt.

8 Störungsbeseitigung

Störung Mögliche Ursache Lösungsvorschlag

Gerät arbeitet nicht (Gleichstromstecker ist eingesteckt).

An der Gleichstromsteckdose liegt keine Spannung an.

Kompressor defekt. Die Reparatur kann nur von einem

Spannung der Fahrzeugbatterie nicht ausreichend.

Die Fassung der Gleichstromsteckdose ist verschmutzt. Das hat einen schlechten elektrischen Kontakt zur Folge.

Die Sicherung des Gleichstromsteckers ist durchgebrannt.

Die Fahrzeug-Sicherung ist durchgebrannt.

In den meisten Fahrzeugen muss der Zündschalter eingeschaltet sein, damit die Gleichstromsteckdose Spannung hat.

zugelassenen Kundendienstbetrieb durchgeführt werden.

Prüfen Sie die Fahrzeugbatterie und laden Sie sie gegebenenfalls.

Wenn der Stecker der Kühlbox in der Gleichstromsteckdose sehr warm wird, muss entweder die Steckdose gereinigt werden oder der Stecker wurde nicht richtig zusammengebaut.

Tauschen Sie die Sicherung (8 A) des Gleichstromsteckers aus, siehe Kapitel „Sicherung austauschen“ auf Seite 31.

Tauschen Sie die Fahrzeugsicherung der Gleichstromsteckdose aus. Beachten Sie dazu die Bedienungsanleitung Ihres Fahrzeugs.

Page 33

MCG15 Garantie

Störung Mögliche Ursache Lösungsvorschlag

Gerät arbeitet nicht (Wechselstromstecker ist eingesteckt).

Das Display zeigt eine Fehlermeldung (z. B. „E1“) an, und das Gerät kühlt nicht.

An der Wechselstromsteckdose liegt keine Spannung an.

Kompressor defekt. Die Reparatur kann nur von einem

Die Wechselstromsteckdose ist verschmutzt. Das hat einen schlechten elektrischen Kontakt zur Folge.

Das Gerät wurde wegen einer internen Störung ausgeschaltet.

Stellen Sie sicher, dass die Verbindung des Wechselstromsteckers in Ordnung ist.

zugelassenen Kundendienstbetrieb durchgeführt werden.

Wenn der Stecker der Kühlbox in der Wechselstromsteckdose sehr warm wird, muss entweder die Steckdose gereinigt werden oder der Stecker wurde nicht richtig zusammengebaut.

Die Reparatur kann nur von einem zugelassenen Kundendienstbetrieb durchgeführt werden.

9 Garantie

Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land (siehe dometic.com/dealer) oder an Ihren Fachhändler.

Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende Unterlagen mitschicken:

 eine Kopie der Rechnung mit Kaufdatum,  einen Reklamationsgrund oder eine Fehlerbeschreibung.

10 Entsorgung

➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden

Recycling-Müll.

Wenn Sie das Produkt endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fach-

händler über die zutreffenden Entsorgungsvorschriften.

Page 34

Technische Daten MCG15

11 Technische Daten

MCG15

Anschlussspannung: 12/24 Voltg

100 bis 240 Vw

Nennstrom: 12 Vg: 4 A

24 Vg: 2 A

100 Vw: 0,85 A

240 Vw: 0,4 A

Kühlleistung: -18 °C bis +20 °C

Gesamtinhalt: 15 l

Klimaklasse: N

Umgebungstemperatur: +16 °C bis +32 °C

Kältemittelvolumen: 35 g

-Äquivalent: 0,05 t

Treibhauspotential (GWP): 1430

Abmessungen (L x B x H): 587 x 344 x 261 mm

Gewicht: 9,5 kg

HINWEIS

Prüfung/Zertifikate:

Der Kühlkreis enthält R134a. Enthält fluorierte Treibhausgase Hermetisch geschlossene Einrichtung

Ab Umgebungstemperaturen von über +32 °C kann die minimale Temperatur nicht erreicht werden.

Page 35

MCG15 Signification des symboles

Veuillez lire et suivre attentivement l’ensemble des instructions, directives et avertissements figurant dans ce manuel afin de vous assurer que vous installez, utilisez et entretenez le produit correctement à tout moment. Ces instructions DOIVENT rester avec ce produit.

En utilisant le produit, vous confirmez par la présente que vous avez lu attentivement l’ensemble des instructions, directives et avertissements et que vous comprenez et acceptez de respecter les modalités et conditions énoncées dans le présent document. Vous acceptez d’utiliser ce produit uniquement pour l’usage et l’application prévus et conformément aux instructions, directives et avertissements figurant dans le manuel du produit, ainsi qu’à toutes les lois et réglementations applicables. Si vous ne lisez et ne respectez pas les instructions et les avertissements figurant dans ce manuel, vous risquez de vous blesser ou de blesser d’autres personnes, d’endommager votre produit ou d’endommager d’autres biens à proximité. Le présent manuel produit, y compris les instructions, directives et avertissements, ainsi que la documentation associée peuvent faire l’objet de modifications et de mises à jour. Pour obtenir des informations actualisées sur le produit, rendez-vous sur dometic.com.

Sommaire

12 Signification des symboles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

13 Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

14 Contenu de la livraison. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

15 Usage conforme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

16 Description du fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

17 Utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42

18 Nettoyage et maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47

19 Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48

20 Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49

21 Mise au rebut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49

22 Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

12 Signification des symboles

DANGER !

D !

Consigne de sécurité signalant une situation dangereuse qui entraîne la mort ou de graves blessures si elle n’est pas évitée.

AVERTISSEMENT ! Consigne de sécurité signalant une situation dangereuse qui peut

entraîner la mort ou de graves blessures si elle n’est pas évitée.

Page 36

Consignes de sécurité MCG15

ATTENTION !

Consigne de sécurité signalant une situation dangereuse qui peut entraîner des blessures de gravité moyenne ou légère si elle n’est pas évitée.

AVIS !

Remarque signalant une situation qui peut entraîner des dommages matériels si elle n’est pas évitée.

REMARQUE

Informations complémentaires sur l'utilisation du produit.

13 Consignes de sécurité

AVERTISSEMENT ! Le non-respect de ces mises en garde peut entraîner des blessures graves, voire mortelles.

Risque d’électrocution

 Si le dispositif de réfrigération présente des dégâts visibles, ne le

mettez pas en service.

 Si le câble de raccordement du dispositif de réfrigération est

endommagé, il doit être remplacé par le fabricant, un agent de service ou une personne de qualification similaire, afin d’éviter tout danger.

 Seul un personnel qualifié est habilité à effectuer des répara-

tions sur le dispositif de réfrigération. Des réparations inadéquates peuvent engendrer des risques considérables.

Risque d’incendie

 Veillez à ne pas coincer ni endommager le cordon d’alimenta-

tion lors de la mise en place de l’appareil.

 Ne placez pas de multiprises portables ou de blocs d’alimenta-

tion portables à l’arrière de l’appareil.

Page 37

MCG15 Consignes de sécurité

Risque pour la santé

 Cet appareil peut être utilisé par des enfants âgés de 8 ans et

plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d’expérience et de connaissances, s’ils sont sous surveillance ou ont reçu des instructions sur l’utilisation de l’appareil en toute sécurité et comprennent les risques impliqués.

 Les enfants ne doivent pas jouer avec cet appareil.  Le nettoyage et l’entretien ne doivent pas être effectués par des

enfants sans surveillance.

 Les enfants âgés de 3 à 8 ans peuvent charger et décharger les

appareils de réfrigération.

Risque d’explosion

 Ne stockez aucune substance explosive comme p. ex. des aéro-

sols contenant un agent propulseur inflammable dans le dispositif de réfrigération.

ATTENTION ! Le non-respect de ces mises en garde peut entraîner des blessures légères ou de gravité modérée.

Risque d’électrocution

 Avant de mettre le dispositif de réfrigération en service, assurez-

vous que la ligne d’alimentation électrique et le connecteur sont secs.

 Coupez l’alimentation en courant du dispositif de réfrigération

– avant tout nettoyage et entretien – après chaque utilisation

Risque pour la santé

Pour éviter la contamination des aliments, veuillez respecter les instructions suivantes :

 Veuillez vérifier si la puissance frigorifique de l’appareil corres-

pond à la température de conservation recommandée pour les aliments ou les médicaments que vous souhaitez conserver au frais.

 Les aliments doivent être conservés dans leur emballage d’ori-

gine ou dans des récipients appropriés.

 Une ouverture prolongée de l’appareil de réfrigération peut

entraîner une augmentation significative de la température dans les compartiments de l’appareil.

Page 38

Consignes de sécurité MCG15

 Nettoyez régulièrement les surfaces qui entrent en contact avec

les aliments, ainsi que les systèmes de drainage accessibles.

 Si l’appareil est laissé vide pendant une longue période :

– Éteignez l’appareil. – Dégivrez l’appareil. – Nettoyez et séchez l’appareil. – Laissez le couvercle ouvert pour éviter que des moisissures

ne se développent dans l’appareil.

AVIS ! Risque d’endommagement

 Vérifiez que la tension indiquée sur la plaque signalétique cor-

respond à l’alimentation électrique dont vous disposez.

 Raccordez le dispositif de réfrigération uniquement comme indi-

qué ci-dessous : – Raccordez le câble de raccordement au courant continu à

l’alimentation en courant continu du véhicule

– ou avec le câble de raccordement CA à une alimentation CA

 Ne tirez jamais sur le câble de raccordement pour sortir la fiche

de la prise.

 Si le dispositif de réfrigération est raccordé à une prise de cou-

rant continu : débranchez de la batterie du véhicule le dispositif de réfrigération et les autres consommateurs d’énergie avant de raccorder un chargeur rapide.

 Si le dispositif de réfrigération est raccordé à une prise de cou-

rant continu : débranchez ou éteignez le dispositif de réfrigération lorsque vous éteignez le moteur. Dans le cas contraire, il se pourrait que la batterie se décharge.

 L’appareil de réfrigération n’est pas adapté pour le transport des

matières caustiques ou contenant des solvants.

 L’isolation du dispositif de réfrigération contient des gaz inflam-

mables et nécessite des procédures d’élimination spéciales. À la fin de son cycle de vie, remettez le dispositif de réfrigération à un centre de recyclage approprié.

 N’exploitez pas d’appareils électriques dans le réfrigérateur,

sauf s’ils sont recommandés par le fabricant pour cet usage.

 Ne montez pas le dispositif de réfrigération près de flammes

nues ou d’autres sources de chaleur (chauffage, fours à gaz, etc.).

Page 39

MCG15 Contenu de la livraison

 Risque de surchauffe !

En toutes circonstances, maintenir une zone de ventilation de 50 mm minimum autour du dispositif de réfrigération. Cette zone de ventilation doit rester libre de tout objet susceptible de réduire le flux d’air acheminé vers les composants réfrigérants. Ne placez pas le dispositif de réfrigération dans des zones ou à l’intérieur de boîtiers clos dans lesquels l’air ne peut circuler pas ou trop peu.

 Assurez-vous que les ouvertures d’aération ne sont pas recou-

vertes.

 Ne remplissez pas le bac intérieur de substances liquides ou de

glace.

 Ne plongez jamais le dispositif de réfrigération dans l’eau.  Tenez le dispositif de réfrigération et les câbles à l’abri de la cha-

leur et de l’humidité.

 L’appareil ne doit pas être exposé à la pluie.

14 Contenu de la livraison

Quantité Description

1 Glacière

1 Câble de raccordement au courant continu

1 Câble de raccordement au courant alternatif

1 Manuel d’utilisation

15 Usage conforme

La glacière est conçue pour la réfrigération d’aliments. La glacière peut également être utilisée dans des véhicules. La glacière est conçue pour être raccordée à la prise d’alimentation CC d’un véhicule ou à une alimentation CA.

La glacière est adaptée à une utilisation en camping. La glacière n’est pas conçue pour :

 le stockage de substances corrosives, caustiques ou contenant des sol-

vants

 la congélation d’aliments

Page 40

Description du fonctionnement MCG15

Cette glacière n’est pas destinée à être utilisée comme appareil intégré. Cette glacière convient uniquement à l’usage et à l’application prévus,

conformément au présent manuel d’instructions. Ce manuel fournit les informations nécessaires à l’installation et/ou à l’utilisa-

tion correcte de la glacière. Une installation, une utilisation ou un entretien inappropriés entraînera des performances insatisfaisantes et une éventuelle défaillance.

Le fabricant décline toute responsabilité en cas de blessure ou de dommage résultant :

 d’un montage ou d’un raccordement incorrect, y compris d’une surtension  d’un entretien inadapté ou de l’utilisation de pièces de rechange autres

que les pièces de rechange d’origine fournies par le fabricant

 des modifications apportées au produit sans autorisation explicite du

fabricant ;

 des usages différents de ceux décrits dans le manuel. Dometic se réserve le droit de modifier l’apparence et les spécifications pro-

duit.

16 Description du fonctionnement

La glacière permet de réfrigérer des produits et de les tenir au frais. La réfrigération est assurée par un circuit de refroidissement à compresseur qui nécessite peu d’entretien. L’isolation forte et le puissant compresseur assurent un refroidissement particulièrement rapide.

La glacière convient pour une utilisation mobile. La glacière supporte pendant une courte durée d’être inclinée à 30 °,

par exemple sur les bateaux.

16.1 Étendue des fonctions

 Le protecteur de batterie du véhicule s’éteint automatiquement si la ten-

sion de la batterie est faible

 Système électronique de protection contre les inversions de polarité  Affichage avec indicateur de température

Page 41

MCG15 Description du fonctionnement

16.2 Éléments de commande et d’affichage

Loquet du couvercle (fig. 1, page 3)

Panneau de commande (fig. 2, page 3)

Élé-

Description Explication

ment

POWER « P »

2 Écran d’affi-

chage

3 « + » Pour augmenter la valeur, appuyez une fois sur le bouton.

4 Pour accéder au mode Réglage, appuyez une fois sur le bou-

5 « – » Pour réduire la valeur, appuyez sur le bouton une fois.

Prises de raccordement

Allume ou éteint la glacière lorsque le bouton est maintenu enfoncé pendant deux secondes

Affiche les informations

ton.

Pour régler la température (–18 °C à +20 °C) appuyez sur le bouton deux fois et sélectionnez une valeur à l’aide des touches « + » et « - ». La température réglée clignote 3 fois. La température réglée est enregistrée après 5 secondes.

Pour régler la luminosité, appuyez sur le bouton trois fois et sélectionnez la valeur à l’aide des touches « + » et « - » (Clair d0 > d1 > d2 Sombre).

Le bouton de réglage se verrouille automatiquement s’il n’est pas actionné pendant 15 secondes.

Pour déverrouiller les boutons, appuyez sur ce bouton pendant 3 secondes. Un bip sonore confirme le déverrouillage.

(fig. 3, page 3)

Élé-

Description

ment

1 Prise de courant continu

2Porte-fusible

3 Spécification CC

4 Spécification CA

Page 42

Utilisation MCG15

Élé-

Description

ment

5Porte-fusible

6 Prise de courant alternatif

17 Utilisation

17.1 Avant la première utilisation

REMARQUE

17.2 Économie d’énergie

 Choisissez un emplacement bien aéré et à l’abri du soleil.  Laissez refroidir les aliments chauds avant de les placer dans l’appareil de

réfrigération.

 N’ouvrez pas le dispositif de réfrigération plus souvent que nécessaire.  Ne laissez pas l’appareil de réfrigération ouvert plus longtemps que

nécessaire.

 Si la glacière est équipée d’un bac : Pour une consommation d’énergie

optimale, positionnez le bac conformément à sa position à la livraison.

 Vérifiez régulièrement que le joint de la porte est correctement positionné.  Dégivrez la glacière dès qu’une couche de glace s’est formée.  Évitez les basses températures inutiles.

Avant de mettre en service votre nouvelle glacière, vous devez, pour des raisons d’hygiène, la nettoyer à l’intérieur et à l’extérieur à l’aide d’un tissu humide (voir aussi chapitre « Nettoyage et maintenance », page 47).

Page 43

MCG15 Utilisation

17.3 Raccordement de la glacière

Utilisation de la fiche CC protégée par fusible

AVIS ! Risque d’endommagement

➤ Branchez le câble de raccordement CC au connecteur d’alimentation CC

de la glacière (fig. 3 1, page 3).

➤ Branchez le câble de raccordement à la prise de sortie CC.

Le non-respect de cette mise en garde peut entraîner des dommages de l’appareil.  Pour la protection de l’appareil, le câble CC fourni comprend

un fusible à l’intérieur de la fiche. Ne retirez pas la fiche CC protégée par fusible. Utilisez uniquement le câble de raccordement fourni à la livraison.

 Débranchez l’appareil de réfrigération et les autres consomma-

teurs d’énergie de la batterie du véhicule avant de recharger la batterie du véhicule avec un chargeur rapide. Les surtensions peuvent endommager l’électronique de l’appareil de réfrigération.

Raccordement à un réseau alternatif

DANGER ! Risque d’électrocution

➤ Branchez le câble de raccordement CA au connecteur d’alimentation CA

de la glacière (fig. 3 6, page 3).

➤ Branchez le câble de raccordement à la prise de sortie CA.

Le non-respect de cette mise en garde entraînera des blessures graves, voire mortelles.  Ne vous approchez pas de fiches ou de commutateurs lorsque

vous avez les mains mouillées ou les pieds dans l’eau.

 Si vous raccordez votre glacière à un réseau alternatif à bord

d’un bateau, vous devez dans tous les cas brancher un disjoncteur différentiel entre le réseau alternatif et la glacière. Veuillez vous renseigner auprès d’un spécialiste.

Page 44

Utilisation MCG15

17.4 Utilisation du protecteur de batterie

AVIS ! Risque d’endommagement

Le conteneur réfrigérant est équipé d’un protecteur de batterie à plusieurs niveaux qui protège la batterie de votre véhicule, afin d’éviter une décharge profonde lorsqu’il est raccordé au réseau en courant CC.

Si la glacière est mise en marche alors que l’allumage du véhicule est éteint, elle s’arrête automatiquement dès que la tension d’alimentation descend en dessous d’une valeur prédéfinie. La glacière se remet en marche dès que la batterie est rechargée et que la tension de rallumage est atteinte.

Le non-respect de cette mise en garde peut entraîner des dommages de la batterie. En cas d’extinction par le protecteur de batterie, la batterie n’est plus complètement chargée. Évitez les démarrages répétés ou l’utilisation de consommateurs d’énergie sans phases de charge plus longues. Veillez à recharger la batterie.

Tension d’arrêt à 12 V

Tension de redémarrage à 12 V

Tension d’arrêt à 24 V

Tension de redémarrage à 24 V

17.5 Utilisation de la glacière

AVIS ! Risque d’endommagement

➤ Placez la glacière sur une surface stable.

Le non-respect de cette mise en garde peut entraîner des dommages de l’appareil. Garantissez en permanence une ventilation suffisante pour que la chaleur générée pendant le fonctionnement puisse se dissiper. Assurez-vous que les fentes d’aération ne sont pas recouvertes. Veillez à ce que l’appareil se trouve à une distance suffisante des murs ou des objets, de sorte que l’air puisse circuler. Nous vous recommandons de maintenir une distance d’au moins 50 mm autour des ouvertures d’aération.

11 V

12 V

21,5 V

23,0 V

Page 45

MCG15 Utilisation

REMARQUE

➤ Raccordez la glacière (chapitre « Raccordement de la glacière », page 43). ✔ La glacière commence par la réfrigération du compartiment intérieur.

I I

Montez la glacière comme indiqué sur l’illustration (fig. 1, page 3). Si la glacière est utilisée dans une autre position, l’appareil risque d’être endommagé.

AVIS ! RISQUE DE TEMPÉRATURES TROP BASSES

Le non-respect de cette mise en garde peut entraîner des dommages des objets déposés dans la glacière. Veillez à ne déposer dans la glacière que des objets ou des aliments qui peuvent être réfrigérés à la température sélectionnée.

REMARQUE – Température affichée

La température affichée est celle du milieu de l’intérieur. Ailleurs, des écarts de température peuvent se produire.

REMARQUE

Lorsque vous utilisez la batterie, l’écran s’éteint automatiquement si la tension de la batterie est faible.

Pour éviter de gâcher des aliments, notez les éléments suivants :  Évitez autant que possible les variations de température. Ouvrez unique-

ment la glacière lorsque c’est nécessaire et le moins longtemps possible. Entreposez les aliments de sorte que l’air puisse circuler librement entre eux.

 Ajustez la température en fonction de la quantité et de la nature des ali-

ments.

 Les aliments peuvent facilement absorber ou dégager des odeurs. Entre-

posez toujours les aliments dans des conteneurs/bouteilles couverts ou fermés.

17.6 Verrouillage du couvercle de la glacière

➤ Soulevez le loquet (fig. 1, page 3) et fermez le couvercle. ➤ Relâchez le loquet. ✔ Le loquet s’enclenche en place de manière audible et bloque le couvercle

de l’appareil de réfrigération.

Page 46

Utilisation MCG15

17.7 Réglage de la température

➤ Pour déverrouiller les boutons, appuyez sur le bouton pendant

3 secondes (fig. 2 4, page 3).

✔ Un bip sonore confirme le déverrouillage. ➤ Pour accéder au mode Réglage, appuyez une fois sur le bouton . ➤ Pour accéder au mode Réglage, appuyez une fois sur le bouton . ➤ Sélectionnez la température de refroidissement à l’aide des touches « + »

(fig. 2 3, page 3) et « – » (fig. 2 5, page 3).

✔ L’écran affiche la température réglée pendant quelques secondes. L’affi-

chage clignote plusieurs fois, puis la température actuelle est à nouveau affichée.

17.8 Éteindre la glacière

➤ Videz l’appareil de réfrigération. ➤ Éteignez la glacière. ➤ Débranchez le câble de raccordement.

Lorsque vous ne voulez pas utiliser la glacière pendant une période prolongée :

➤ Laissez le couvercle légèrement ouvert. Vous évitez ainsi la formation

d’odeurs.

17.9 Dégivrage de la glacière

L’humidité de l’air peut se condenser sous forme de givre au niveau de l’évaporateur ou à l’intérieur de l’appareil de réfrigération. Cela diminue la puissance frigorifique.

AVIS ! Risque d’endommagement

Procédez de la manière suivante pour dégivrer la glacière :

Le non-respect de cette mise en garde peut entraîner des dommages de l’appareil. N’utilisez jamais d’outils durs ou pointus pour enlever la glace ou pour décoincer les objets pris dans la glace.

Page 47

MCG15 Nettoyage et maintenance

➤ Sortez le contenu de la glacière. ➤ Placez les aliments éventuellement dans un autre réfrigérateur pour qu’ils

restent froids.

➤ Éteignez l’appareil. ➤ Laissez le couvercle ouvert. ➤ Essuyez l’eau de dégivrage.

17.10 Changement du fusible

AVERTISSEMENT ! Risque d’électrocution

➤ Débranchez l’alimentation électrique de l’appareil. ➤ Retirez le câble de raccordement. ➤ Remplacez le fusible (8 A 32 V) comme indiqué (fig. 4, page 3). ➤ Raccordez de nouveau l’alimentation électrique de l’appareil.

Le non-respect de cette mise en garde entraînera des blessures graves, voire mortelles. Débranchez l’alimentation électrique et le câble de raccordement avant de remplacer le fusible de l’appareil.

18 Nettoyage et maintenance

AVERTISSEMENT ! Risque d’électrocution

Le non-respect de ces mises en garde peut entraîner des blessures graves, voire mortelles. Avant toute opération de nettoyage ou d’entretien de l’appareil, veillez à débrancher celui-ci du secteur.

AVIS ! Risque d’endommagement

Le non-respect de cette mise en garde peut entraîner des dommages de l’appareil.  Ne nettoyez jamais l’appareil à l’eau courante et ne le plongez

jamais dans l’eau.

 N’utilisez ni détergents abrasifs, ni objets durs pour le net-

toyage, ceux-ci pouvant endommager la glacière.

Page 48

Dépannage MCG15

➤ Nettoyez l’appareil à l’intérieur et à l’extérieur de temps en temps avec un

chiffon humide.

➤ Assurez-vous que les ouvertures d’aération et de ventilation de l’appareil

ne sont pas encombrées de saletés ou de poussières, pour que la chaleur générée par le fonctionnement soit évacuée et que l’appareil ne soit pas endommagé.

19 Dépannage

Panne Cause possible Solution proposée

L’appareil ne fonctionne pas (prise CC branchée).

La prise CC n’est pas alimentée.

Compresseur défectueux.

La tension de la batterie du véhicule est trop faible.

La prise de courant continu est sale. Ceci entraîne un mauvais contact électrique.

Le fusible de sécurité de la fiche CC a sauté.

Le fusible du véhicule a grillé.

Dans la plupart des véhicules, le contact doit être mis pour que la prise de courant continu soit sous tension.

La réparation doit être effectuée uniquement par un service après-vente agréé.

Contrôlez la batterie du véhicule et chargez-la si nécessaire.

Si le connecteur de votre glacière devient très chaud lorsqu’il est branché sur la prise CC, la prise CC doit être nettoyée ou le connecteur est monté de façon incorrecte.

Remplacez le fusible (8 A) de la prise CC, voir chapitre « Changement du fusible », page 47.

Remplacez le fusible de la prise CC du véhicule. Veuillez vous référer au manuel d’utilisation de votre véhicule.

Page 49

MCG15 Garantie

Panne Cause possible Solution proposée

L’appareil ne fonctionne pas (prise CA branchée).

Un message d’erreur s’affiche (par ex. « E1 ») et l’appareil ne réfrigère pas.

La prise CA n’est pas alimentée.

Compresseur défectueux.

La prise d’alimentation CA est sale. Ceci entraîne un mauvais contact électrique.

L’appareil s’est arrêté en raison d’un dysfonctionnement.

Assurez-vous que la prise CA est correctement raccordée.

La réparation doit être effectuée uniquement par un service après-vente agréé.

Si le connecteur de votre glacière devient très chaud lorsqu’il est branché sur la prise CA, la prise CA doit être nettoyée ou le connecteur est monté de façon incorrecte.

La réparation doit être effectuée uniquement par un service après-vente agréé.

20 Garantie

Le délai légal de garantie s'applique. Si le produit s'avérait défectueux, veuillez vous adresser à la filiale du fabricant située dans votre pays (voir dometic.com/dealer) ou à votre revendeur spécialisé.

Veuillez y joindre les documents suivants pour la gestion des réparations et de la garantie :

 une copie de la facture avec la date d'achat,  le motif de la réclamation ou une description du dysfonctionnement.

21 Mise au rebut

➤ Jetez les emballages dans les conteneurs de déchets recyclables prévus

à cet effet.

Lorsque vous mettrez votre produit définitivement hors service, informez-vous auprès du centre de recyclage le plus proche ou auprès

de votre revendeur spécialisé sur les prescriptions relatives au retraitement des déchets.

Page 50

Caractéristiques techniques MCG15

22 Caractéristiques techniques

MCG15

Tension de raccordement : 12/24 Vg

100/240 Vw

Courant nominal : 12 Vg : 4 A

24 Vg : 2 A

100 Vw : 0,85 A

240 Vw : 0,4 A

Puissance frigorifique : -18 °C à +20 °C

Volume total : 15 l

Classe climatique : N

Température ambiante : +16 °C à +32 °C

Volume de fluide frigorigène : 35 g

Équivalent CO

Potentiel d’effet de serre (GWP) : 1430

Dimensions (L x l x h) : 587 x 344 x 261 mm

Poids : 9,5 kg

Contrôle/certificats :

Le circuit frigorifique contient du R134a. Contient des gaz à effet de serre fluorés Equipement hermétiquement scellé

:0,05t

REMARQUE

Si la température ambiante est supérieure à + 32 °C, la température minimale ne peut être atteinte.

Page 51

MCG15 Explicación de los símbolos

Lea atentamente estas instrucciones y siga las indicaciones, directrices y advertencias incluidas en este manual para asegurarse de que instala, utiliza y mantiene correctamente el producto en todo momento. Estas instrucciones DEBEN permanecer con este producto.

Al utilizar el producto, usted confirma que ha leído cuidadosamente todas las instrucciones, directrices y advertencias, y que entiende y acepta cumplir los términos y condiciones aquí establecidos. Usted se compromete a utilizar este producto solo para el propósito y la aplicación previstos y de acuerdo con las instrucciones, directrices y advertencias establecidas en este manual del producto, así como de acuerdo con todas las leyes y reglamentos aplicables. La no lectura y observación de las instrucciones y advertencias aquí expuestas puede causarle lesiones a usted o a terceros, daños en el producto o daños en otras propiedades cercanas. Este manual del producto, incluyendo las instrucciones, directrices y advertencias, y la documentación relacionada, pueden estar sujetos a cambios y actualizaciones. Para obtener información actualizada sobre el producto, visite la página dometic.com.

Índice

1 Explicación de los símbolos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

2 Indicaciones de seguridad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52

3 Volumen de entrega . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55

4 Uso previsto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55

5 Descripción del funcionamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56

6 Manejo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58

7 Limpieza y mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .63

8 Resolución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64

9 Garantía. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65

10 Gestión de residuos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65

11 Datos técnicos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66

1 Explicación de los símbolos

¡PELIGRO!

D ! !

Aviso de seguridad sobre una situación de peligro que, si no se evita, es causa de muerte o heridas graves.

¡ADVERTENCIA! Aviso de seguridad sobre una situación de peligro que, si no se

evita, puede causar la muerte o heridas graves.

¡ATENCIÓN! Aviso de seguridad sobre una situación de peligro que, si no se

evita, puede causar heridas leves o de consideración.

Page 52

Indicaciones de seguridad MCG15

¡AVISO!

Aviso sobre una situación que, si no se evita, puede causar daños materiales.

NOTA

Información complementaria para el manejo del producto.

2 Indicaciones de seguridad

¡ADVERTENCIA! El incumplimiento de estas advertencias podría acarrear la muerte o lesiones graves.

Riesgo de electrocución

 No ponga el aparato de refrigeración en funcionamiento si pre-

senta desperfectos visibles.

 Si el cable de conexión de este aparato de refrigeración está

dañado, debe ser reemplazado por el fabricante, un técnico de mantenimiento autorizado o una persona con cualificación similar para evitar posibles peligros.

 Este aparato de refrigeración solo debe ser reparado por perso-

nal cualificado. Las reparaciones inadecuadas pueden conllevar peligros considerables.

Peligro de incendio

 Al colocar el aparato, asegúrese de que el cable de suministro

eléctrico no se haya quedado atrapado o esté dañado.

 No coloque varias tomas o suministros de corriente portátiles

detrás del aparato.

Riesgo para la salud

 Este aparato puede ser utilizado por menores a partir de 8 años

y personas con capacidad física, sensorial o mental reducida, o con falta de experiencia y conocimientos, siempre que lo hagan bajo supervisión o hayan recibido instrucciones relativas al uso del mismo de manera segura y entendiendo los riesgos asociados.

 No deje que los niños jueguen con el aparato.  Los menores no deberán limpiar ni realizar el mantenimiento de

usuario sin la debida supervisión.

Page 53

MCG15 Indicaciones de seguridad

 Los menores de 3 a 8 años están autorizados a introducir y

extraer productos en/de neveras.

Peligro de explosión

 No guarde en el aparato de refrigeración sustancias con peligro

de explosión, tales como aerosoles con agente espumante inflamable.

¡ATENCIÓN! El incumplimiento de estas precauciones podría acarrear lesiones moderadas o leves.

Riesgo de electrocución

 Antes de poner en funcionamiento el aparato de refrigeración,

asegúrese de que el cable de alimentación y la clavija de enchufe estén secos.

 Desconecte el aparato de refrigeración de la alimentación de

corriente – antes de realizar cualquier tarea de limpieza o manteni-

miento

– después de cada uso

Riesgo para la salud

Siga las siguientes instrucciones para evitar que los alimentos se contaminen:

 Compruebe si la potencia de refrigeración del aparato cumple

los requisitos de los alimentos o medicamentos que desea enfriar.

 Los alimentos solo se pueden almacenar con su envase original

o en recipientes adecuados.

 Mantener la nevera abierta durante largos períodos de tiempo

puede producir un incremento considerable de la temperatura en los compartimentos del aparato.

 Limpie periódicamente las superficies que puedan estar en con-

tacto con alimentos y los sistemas de desagüe accesibles.

 Si el aparato se deja vacío durante un tiempo prolongado:

– Desconecte el aparato. – Descongele el aparato. – Limpie y seque el aparato. – Deje la tapa abierta para evitar la generación de moho den-

tro del aparato.

Page 54

Indicaciones de seguridad MCG15

¡AVISO! Peligro de daños

 Compruebe que el valor de tensión indicado en la placa de

características se corresponde con el del suministro de energía.

 Conecte el aparato de refrigeración solo del siguiente modo:

– Con el cable de conexión de corriente continua a la red de

corriente continua

– O bien con el cable de conexión de corriente alterna a una

red de corriente alterna

 No desenchufe nunca la clavija de la caja de enchufe tirando del

cable.

 Si el aparato de refrigeración está conectado a una toma de

corriente continua: Desconecte de la batería el aparato de refrigeración u otros aparatos conectados antes de conectar un cargador rápido.

 Si el aparato de refrigeración está conectado a una toma de

corriente continua: Desenchufe el aparato de refrigeración o apáguelo cuando apague el motor. De lo contrario, podría descargarse la batería del vehículo.

 El aparato de refrigeración no es adecuado para transportar

materiales cáusticos o materiales que contengan disolventes.

 El aislamiento de la nevera contiene ciclopentano y requiere

una gestión de residuos especial. Deposite el aparato de refrigeración en un centro de reciclaje adecuado al finalizar su vida útil.

 No utilice ningún aparato eléctrico dentro del aparato de refrige-

ración, a no ser que el aparato en cuestión haya sido recomendado para ello por el fabricante.

 No coloque el aparato de refrigeración cerca de fuego abierto ni

de otras fuentes de calor (calefacción, radiación solar directa, estufas de gas, etc.).

 ¡Riesgo de sobrecalentamiento!

Asegúrese de que siempre haya un mínimo de 50 mm de ventilación en los cuatro lados del aparato de refrigeración. Mantenga la zona de ventilación libre de objetos que puedan impedir el paso de aire a los componentes refrigerantes. No coloque el aparato de refrigeración en compartimentos cerrados o en áreas donde no haya un flujo mínimo de aire.

 Evite que se obstruyan las aberturas de ventilación.  No introduzca líquidos ni hielo en el recipiente interior.

Page 55

MCG15 Volumen de entrega

 No sumerja nunca el aparato de refrigeración bajo el agua.  Proteja el aparato de refrigeración y los cables contra el calor y

la humedad.

 El aparato no debe quedar en modo alguno expuesto a la lluvia.

3 Volumen de entrega

Cantidad Descripción

1 Nevera

1 Cable de conexión de corriente continua

1 Cable de conexión de corriente alterna

1 Instrucciones de uso

4 Uso previsto

Esta nevera es adecuada para enfriar alimentos. También es apta para su utilización en vehículos. La nevera está diseñada para funcionar conectada a un enchufe de corriente continua de un vehículo o a una red de corriente alterna.

La nevera es adecuada para utilizar en campings. La nevera no es adecuada para:

 guardar sustancias corrosivas o que contengan disolventes  congelar comida

Esta nevera no está diseñada para ser empotrada en un mueble. Esta nevera solo es apta para el uso previsto y la aplicación de acuerdo con

estas instrucciones. Este manual proporciona la información necesaria para la correcta instala-

ción y/o funcionamiento de la nevera. Una instalación deficiente y/o un uso y mantenimiento inadecuados conllevan un rendimiento insatisfactorio y posibles fallos.

El fabricante no se hace responsable de ninguna lesión o daño en el producto ocasionados por:

 Un montaje o conexión incorrectos, incluido un exceso de tensión

Page 56

Descripción del funcionamiento MCG15

 Un mantenimiento incorrecto o el uso de piezas de repuesto distintas de

las originales proporcionadas por el fabricante

 Modificaciones realizadas en el producto sin el expreso consentimiento

del fabricante

 Uso con una finalidad distinta de la descrita en las instrucciones Dometic se reserva el derecho de cambiar la apariencia y las especificacio-

nes del producto.

5 Descripción del funcionamiento

La nevera puede enfriar productos y mantenerlos fríos. La refrigeración se realiza a través de un circuito de refrigeración de bajo mantenimiento con compresor. El amplio aislamiento y el potente compresor aseguran una refrigeración eficiente y rápida.

La nevera está prevista para un uso portátil. La nevera puede estar inclinada a 30° durante períodos cortos (por ejemplo,

en embarcaciones).

5.1 Descripción de funciones

 El controlador de batería destinado a proteger la batería del vehículo se

desconecta automáticamente en caso de tensión de batería baja

 Sistema electrónico para evitar una inversión de polaridad  Pantalla con sensor de temperatura

5.2 Elementos de mando y de indicación

Bloqueo de la tapa (fig. 1, página 3)

Panel de control (fig. 2, página 3)

Ele-

Descripción Explicación

ment

POWER “P”

La nevera se apaga o enciende al pulsar este botón durante dos segundos.

Page 57

MCG15 Descripción del funcionamiento

Ele-

Descripción Explicación

ment

2 Pantalla de

visualización

3 “+” Para aumentar el valor, pulse el botón una vez.

4 Para entrar en el modo de ajuste, pulse el botón una vez.

5 “–” Para disminuir el valor, pulse el botón una vez.

Enchufes de conexión

Ele-

ment

Descripción

Muestra la información

Para ajustar la temperatura (de –18 °C a +20 °C), presione el botón dos veces y elija un valor utilizando “+” y “-”. La temperatura escogida parpadeará 3 veces. La temperatura parpadeante se guardará después de 5 segundos.

Para ajustar el brillo, presione el botón tres veces y elija un valor utilizando “+” y “-” (claro d0 > d1 > d2 oscuro).

El botón de ajuste se bloqueará automáticamente después de 15 segundos sin ninguna operación.

Para desbloquear los botones, pulse este botón durante 3 segundos. Un pitido confirmará el desbloqueo.

(fig. 3, página 3)

1 Toma de corriente continua

2 Portafusibles

3 Indicador de corriente continua

4 Indicador de corriente alterna

5 Portafusibles

6 Toma de corriente alterna

Page 58

Manejo MCG15

6Manejo

6.1 Antes del primer uso

NOTA

6.2 Ahorro de energía

 Elija un lugar de emplazamiento bien ventilado y protegido de la radiación

solar.

 Antes de introducir alimentos calientes en el aparato para refrigerarlos,

deje que se enfríen un poco.

 No abra la nevera con mayor frecuencia de la necesaria.  No deje la nevera abierta más tiempo del necesario.  Si la nevera tiene una cesta: para un consumo de energía óptimo, coloque

la cesta en la misma posición que ocupa en el momento de la entrega.

 Compruebe periódicamente que la junta de la tapa encaja correctamente.  Descongele la nevera una vez que se haya formado una capa de escar-

cha.

 Evite temperaturas innecesariamente bajas.

Por razones de higiene, deberá limpiar la nevera por dentro y por fuera con un paño húmedo antes de ponerla en funcionamiento (véase también capítulo “Limpieza y mantenimiento” en la página 63).

Page 59

MCG15 Manejo

6.3 Conexión de la nevera

Uso de la clavija de corriente continua con fusible

¡AVISO! Peligro de ocasionar daños

➤ Conecte el cable de corriente continua en el enchufe corriente continua de

la nevera (fig. 3 1, página 3).

➤ Conecte el cable de conexión a una salida de corriente continua.

Conexión a una red de corriente alterna

El incumplimiento de estas instrucciones puede causar daños en el aparato.  Para proteger el aparato, el cable de corriente continua sumi-

nistrado incluye un fusible dentro de la clavija. No retire la clavija de corriente continua con fusible. Utilice únicamente el cable de corriente continua suministrado.

 Desconecte la nevera y el resto de consumidores de la batería

del vehículo antes de conectar esta a un dispositivo de carga rápida. Una sobretensión puede dañar la electrónica de la nevera.

¡PELIGRO! Riesgo de electrocución

El incumplimiento de estas advertencias puede acarrear la muerte o lesiones graves.  No manipule los enchufes ni interruptores con las manos moja-

das ni con los pies sobre una superficie mojada.

 Si la nevera funciona en una embarcación conectada a una red

de corriente alterna, deberá conectar un interruptor diferencial entre la red de corriente alterna y la nevera. Consulte con un especialista.

➤ Conecte el cable de corriente alterna en el enchufe de corriente alterna

de la nevera (fig. 3 6,página 3).

➤ Conecte el cable de conexión a la salida de corriente alterna.

Page 60

Manejo MCG15

6.4 Utilización del controlador de la batería

¡AVISO! Peligro de ocasionar daños

El aparato está equipado con un controlador de batería de varias etapas que evita que la batería del vehículo se descargue excesivamente cuando el aparato esté conectado a la red de a bordo de corriente continua.

En caso de poner la nevera en funcionamiento en el vehículo con el encendido apagado, ésta se desconectará automáticamente en cuanto la tensión de alimentación descienda por debajo de un nivel definido. La nevera vuelve a conectarse tan pronto como se cargue la batería y se alcance la tensión de alimentación de reconexión.

La inobservancia de estas instrucciones puede causar daños en la batería. La batería no se cargará de forma completa, al ser desconectada por el controlador de la batería. Evite arranques repetidos o utilizar los aparatos conectados a la corriente sin fases de recarga largas. Asegúrese de que la batería está recargada.

Tensión de desconexión a 12 V

Tensión de reconexión a 12 V

Tensión de desconexión a 24 V

Tensión de reconexión a 24 V

6.5 Uso de la nevera

¡AVISO! Peligro de ocasionar daños

➤ Coloque la nevera sobre una base firme.

El incumplimiento de estas instrucciones puede causar daños en el aparato. Asegúrese que en todo momento exista suficiente ventilación para que el calor originado durante el uso se pueda disipar. Evite que se obstruyan las ranuras de ventilación. Asegúrese de que el aparato guarde la suficiente distancia respecto a paredes u objetos, de forma que el aire pueda circular. Recomendamos mantener un espacio de al menos 50 mm alrededor de los orificios de ventilación.

11 V

12 V

21,5 V

23,0 V

Page 61

MCG15 Manejo

NOTA

➤ Conecte la nevera (capítulo “Conexión de la nevera” en la página 59). ✔ La nevera empieza a refrigerar el espacio interior.

Coloque la nevera como se indica en (fig. 1, página 3). Si la nevera se pone en marcha con otra orientación, podría sufrir daños.

¡AVISO! PELIGRO POR TEMPERATURA EXCESIVAMENTE BAJA

La inobservancia de estas instrucciones puede causar daños en los objetos depositados en la nevera. Asegúrese de que en la nevera solo haya objetos o productos que puedan enfriarse a la temperatura ajustada.

NOTA – Temperatura indicada

La temperatura mostrada corresponde a la mitad del espacio interior. La temperatura en cualquier otro lugar puede variar respecto a esta temperatura.

NOTA

En el funcionamiento con batería, la pantalla de desconecta de forma automática si la tensión es baja.

Tenga en cuenta lo siguiente para no desperdiciar alimentos:  Procure que las oscilaciones de temperatura sean mínimas. Abra la

nevera solamente el tiempo y las veces que sea necesario. Almacene los alimentos de manera que no impidan una buena circulación del aire.

 Ajuste la temperatura a la cantidad y el tipo de alimentos.  Los alimentos pueden absorber o desprender sabores y olores con facili-

dad. Almacene siempre los alimentos envueltos o cerrados en recipientes o botellas.

6.6 Bloqueo de la tapa de nevera

➤ Levante el bloqueo (fig. 1, página 3) y cierre la tapa. ➤ Suelte el bloqueo. ✔ El bloqueo encaja haciendo un clic y cierra herméticamente la tapa de la

nevera.

Page 62

Manejo MCG15

6.7 Ajuste de la temperatura

➤ Para desbloquear los botones, pulse el botón durante 3 segundos

(fig. 2 4, página 3).

✔ Un pitido confirmará el desbloqueo. ➤ Para entrar en el modo de ajuste, pulse el botón una vez. ➤ Para entrar en los ajustes de temperatura, pulse el botón una vez. ➤ Utilice los botones “+” (fig. 2 3, página 3) y “–” (fig. 2 5, página 3) para

seleccionar la temperatura de refrigeración.

✔ La temperatura elegida aparece en la pantalla durante unos segundos. La

pantalla parpadea varias veces y se vuelve a mostrar la temperatura actual.

6.8 Apagar la nevera

➤ Vacíe la nevera. ➤ Apague la nevera. ➤ Desenchufe el cable de conexión.

Si no va a usar la nevera durante un largo período de tiempo: ➤ Deje la tapa ligeramente abierta. De esta forma, evitará la formación de

olores.

6.9 Descongelación de la nevera

La humedad del aire puede formar escarcha en el interior de la nevera o en el evaporador. Esto reduce la potencia de refrigeración.

¡AVISO! Peligro de ocasionar daños

Para descongelar la nevera, proceda como se indica a continuación: ➤ Retire el contenido de la nevera.

El incumplimiento de estas instrucciones puede causar daños en el aparato. No utilice nunca herramientas de material duro o afiladas para quitar el hielo o soltar objetos que se hayan congelado en su ubicación.

Page 63

MCG15 Limpieza y mantenimiento

➤ En caso necesario, colóquelo en otro aparato refrigerador para mantener-

los refrigerados.

➤ Desconecte el aparato. ➤ Deje la tapa abierta. ➤ Elimine con un paño el agua descongelada.

6.10 Sustitución de fusible

¡ADVERTENCIA! Riesgo de electrocución

➤ Desconecte la alimentación de corriente del aparato. ➤ Retire el cable de conexión. ➤ Cambie el fusible (8 A 32 V) tal como se muestra (fig. 4, página 3). ➤ Vuelva a conectar la alimentación de corriente del aparato.

El incumplimiento de esta advertencia puede acarrear la muerte o lesiones graves. Desconecte el suministro eléctrico y el cable de conexión antes de sustituir el fusible del aparato.

7 Limpieza y mantenimiento

¡ADVERTENCIA! Riesgo de electrocución

➤ Limpie de vez en cuando el interior y el exterior del aparato con un paño

húmedo.

El incumplimiento de esta advertencia puede acarrear la muerte o lesiones graves. Desconecte siempre el aparato de la red de corriente antes de proceder a la limpieza o al mantenimiento de la misma.

¡AVISO! Peligro de ocasionar daños

El incumplimiento de estas instrucciones puede causar daños en el aparato.  Nunca limpie la nevera bajo el chorro de agua corriente ni

inmersa en agua jabonosa.

 No emplee productos de limpieza corrosivos ni objetos duros,

pues podrían dañar la nevera.

Page 64

Resolución de problemas MCG15

➤ Asegúrese de que las aberturas de entrada y salida de aire del aparato

no contengan polvo y estén limpias para que el calor pueda salir y el aparato no se estropee.

8 Resolución de problemas

Fallo Posible causa Propuesta de solución

El aparato no funciona (el cable de corriente continua está enchufado).

No hay tensión en la toma de corriente continua.

Compresor averiado. Solo un centro de reparación autori-

La tensión de la batería del vehículo es demasiado baja.

La caja de enchufe de corriente continua está sucia. En consecuencia, el contacto eléctrico es defectuoso.

El fusible de la clavija de corriente continua se ha fundido.

Se ha fundido el fusible del vehículo.

En la mayoría de los vehículos debe estar conectado el interruptor de encendido para que el enchufe de corriente continua reciba tensión.

zado puede realizar la reparación.

Compruebe la batería del vehículo y cárguela si es necesario.

Si la clavija de la nevera se calienta demasiado en la toma de corriente continua, es posible que haya que limpiar la toma o que no se haya montado correctamente.

Cambie el fusible (8 A) en la clavija de corriente continua, véase capítulo “Sustitución de fusible” en la página 63.

Sustituya el fusible de la toma de corriente continua del vehículo. Consulte para ello las instrucciones de uso del vehículo.

Page 65

MCG15 Garantía

Fallo Posible causa Propuesta de solución

El aparato no funciona (el cable de corriente alterna está enchufado).

La pantalla muestra un mensaje de error (por ejemplo, “E1”) y el aparato no refrigera.

No hay tensión en la toma de corriente alterna.

Compresor averiado. Solo un centro de reparación autori-

La caja de enchufe de corriente alterna está sucia. En consecuencia, el contacto eléctrico es defectuoso.

El aparato se ha apagado debido a un fallo interno.

Asegúrese de que la conexión del cable de corriente alterna sea correcta.

zado puede realizar la reparación.

Si la clavija de la nevera se calienta demasiado en la toma de corriente alterna, es posible que haya que limpiar la toma o que no se haya montado correctamente.

Solo un centro de reparación autorizado puede realizar la reparación.

9 Garantía

Rige el plazo de garantía legal. Si el producto presenta algún defecto, diríjase a la sucursal del fabricante de su país (véase dometic.com/dealer) o a su establecimiento especializado.

Para la tramitación de la reparación y de la garantía debe enviar también los siguientes documentos:

 una copia de la factura con fecha de compra,  el motivo de la reclamación o una descripción de la avería.

10 Gestión de residuos

➤ Deseche el material de embalaje en el contenedor de reciclaje correspon-

diente.

Cuando vaya a desechar definitivamente el producto, infórmese en el centro de reciclaje más cercano o en un comercio especializado

sobre las normas pertinentes de eliminación de materiales.

Page 66

Datos técnicos MCG15

11 Datos técnicos

MCG15

Tensión de conexión: 12/24 Vg

100 a 240 Vw

Corriente nominal: 12 Vg: 4 A

24 Vg: 2 A

100 Vw: 0.85 A

240 Vw: 0,4 A

Potencia de refrigeración: De -18 °C a +20 °C

Volumen total: 15 l

Clase climática: N

Temperatura ambiente: De +16 °C a +32 °C

Volumen del refrigerante: 35 g

Equivalente de CO

Índice GWP (Global warming potential):

Dimensiones (L x A x H): 587 x 344 x 261 mm

Peso: 9,5 kg

NOTA

Inspección/certificados:

El circuito de refrigeración contiene R134a. Contiene gases de efecto invernadero fluorados Aparato sellado herméticamente

Si la temperatura ambiente es superior a +32 °C, no es posible alcanzar la temperatura mínima.

:0,05t

1430

Page 67

MCG15 Spiegazione dei simboli

Si prega di leggere attentamente e di seguire tutte le istruzioni, le linee guida e le avvertenze incluse in questo manuale del prodotto, al fine di garantire che il prodotto venga sempre installato, utilizzato e mantenuto nel modo corretto. Queste istruzioni DEVONO essere conservate insieme al prodotto.

Utilizzando il prodotto, l’utente conferma di aver letto attentamente tutte le istruzioni, le linee guida e le avvertenze e di aver compreso e accettato di rispettare i termini e le condizioni qui espressamente indicati. L’utente accetta di utilizzare questo prodotto solo per lo scopo e l’applicazione previsti e in conformità con le istruzioni, le linee guida e le avvertenze indicate nel presente manuale del prodotto, nonché in conformità con tutte le leggi e i regolamenti applicabili. La mancata lettura e osservanza delle istruzioni e delle avvertenze qui espressamente indicate può causare lesioni personali e a terzi, danni al prodotto o ad altre proprietà nelle vicinanze. Il presente manuale del prodotto, comprese le istruzioni, le linee guida e le avvertenze e la relativa documentazione possono essere soggetti a modifiche e aggiornamenti. Per informazioni aggiornate sul prodotto, si prega di visitare il sito dometic.com.

Indice

1 Spiegazione dei simboli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67

2 Istruzioni per la sicurezza. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .68

3 Dotazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

4 Conformità d’uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

5 Descrizione del funzionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .72

6 Funzionamento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .74

7 Pulizia e cura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .79

8 Eliminazione dei guasti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

9 Garanzia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

10 Smaltimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

11 Specifiche tecniche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .82

1 Spiegazione dei simboli

PERICOLO!

D !

Indicazione di sicurezza che segnala una situazione di pericolo che se non evitata provoca morte o gravi lesioni.

AVVERTENZA! Indicazione di sicurezza che segnala una situazione di pericolo

che se non evitata può provocare morte o gravi lesioni.

Page 68

Istruzioni per la sicurezza MCG15

ATTENZIONE!

Indicazione di sicurezza che segnala una situazione di pericolo che se non evitata può provocare lesioni lievi o di gravità media.

AVVISO!

Indicazione di una situazione che se non evitata può provocare danni materiali.

NOTA

Informazioni integranti relative all'impiego del prodotto.

2 Istruzioni per la sicurezza

AVVERTENZA! La mancata osservanza di queste avvertenze potrebbe causare la morte o lesioni gravi.

Pericolo di scosse elettriche

 Non mettere in funzione il frigorifero se presenta danni visibili.  Per evitare possibili pericoli legati alla sicurezza, se il cavo di ali-

mentazione del presente frigorifero è danneggiato deve essere sostituito dal produttore, da un tecnico del servizio di assistenza oppure da personale ugualmente qualificato.

 Questo frigorifero può essere riparato solo da personale qualifi-

cato. Riparazioni eseguite non correttamente possono creare considerevoli rischi.

Pericolo di incendio

 Durante il posizionamento dell’apparecchio, assicurarsi che il

cavo di alimentazione non venga bloccato o danneggiato.

 Non collocare prese multiple portatili o alimentatori portatili sul

retro dell’apparecchio.

Pericolo per la salute

 Questo apparecchio può essere utilizzato da bambini di età

superiore a 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali o da persone inesperte o prive di conoscenze specifiche solo se sorvegliate o preventivamente istruite sull’impiego dell’apparecchio in sicurezza e se informate dei pericoli legati al prodotto stesso.

 I bambini non devono giocare con l’apparecchio.

Page 69

MCG15 Istruzioni per la sicurezza

 La pulizia e la manutenzione non devono essere eseguite da

bambini senza la presenza di un adulto.

 I bambini dai 3 agli 8 anni possono caricare e scaricare i frigori-

feri portatili.

Pericolo di esplosione

 Non conservare nel frigorifero sostanze esplosive come ad es.

bombolette spray con gas propellente infiammabile.

ATTENZIONE! La mancata osservanza di queste precauzioni potrebbe causare lesioni lievi o moderate.

Pericolo di scosse elettriche

 Prima della messa in funzione del frigorifero, assicurarsi che la

rete di alimentazione e la spina siano asciutte.

 Scollegare il frigorifero dall’alimentazione elettrica

– prima di effettuare la pulizia e la cura – e dopo ogni utilizzo

Pericolo per la salute

Per evitare la contaminazione degli alimenti, rispettare le seguenti istruzioni:

 Controllare che la capacità di raffreddamento dell’apparecchio

sia conforme ai requisiti dei generi alimentari o dei medicinali che si desidera raffreddare.

 I generi alimentari possono essere conservati solo nelle confe-

zioni originali o in contenitori adatti.

 L’apertura prolungata del frigorifero può causare un significativo

aumento della temperatura nei vani dell’apparecchio.

 Pulire regolarmente le superfici che vengono a contatto con gli

alimenti e i sistemi di scarico accessibili.

 Se l’apparecchio viene lasciato vuoto per lunghi periodi:

– Spegnere l’apparecchio. – Sbrinare l’apparecchio. – Pulire e asciugare l’apparecchio. – Lasciare il coperchio aperto per evitare lo sviluppo di muffe

all’interno dell’apparecchio.

AVVISO! Rischio di danni

 Confrontare i dati della tensione riportati sulla targhetta con

quelli delle prese e degli attacchi disponibili.

Page 70

Istruzioni per la sicurezza MCG15

 Collegare il frigorifero solo nel modo seguente:

– con il cavo di collegamento della corrente continua a una

rete di corrente continua nel veicolo.

– oppure collegando il cavo di collegamento CA alla rete di ali-

mentazione in corrente alternata.

 Non estrarre mai la spina dalla presa tirando il cavo.  Se il frigorifero portatile è collegato a un presa di corrente conti-

nua: staccare il frigorifero e le altre utenze elettriche dalla batteria prima di collegare il caricabatterie rapido.

 Se il frigorifero portatile è collegato a un presa di corrente conti-

nua: staccare il frigorifero o spegnerlo quando il motore viene spento. Altrimenti la batteria si può scaricare.

 Il frigorifero non è adatto per il trasporto di materiale caustico o

materiali contenenti solventi.

 L’isolamento del frigorifero contiene ciclopentano infiammabile

e necessita di procedure speciali per lo smaltimento. Al termine del suo ciclo di vita consegnare il frigorifero portatile presso un centro di riciclaggio adatto.

 Non utilizzare apparecchi elettrici all’interno del frigorifero, a

eccezione di quelli appositamente consigliati dallo stesso produttore.

 Non posizionare il frigorifero in prossimità di fiamme libere o di

altre fonti di calore (radiatori, diretta esposizione ai raggi solari, forni a gas ecc.).

 Rischio di surriscaldamento!

Assicurarsi che ci sia sempre una ventilazione minima di 50 mm su tutti i quattro lati del frigorifero. Mantenere l’area di ventilazione priva di oggetti che potrebbero limitare il flusso d’aria verso i componenti di raffreddamento. Non collocare il frigorifero in scomparti chiusi o aree con flusso d’aria assente o minimo.

 Fare attenzione che le aperture di aerazione non vengano

coperte.

 Non versare nessun tipo di liquido o ghiaccio nel contenitore

interno.

 Non immergere mai il frigorifero in acqua.  Proteggere il frigorifero portatile e il cavo dal caldo e dall’umi-

dità.

 Non esporre l’apparecchio alla pioggia.

Page 71

MCG15 Dotazione

3Dotazione

Quantità Descrizione

1 Frigorifero portatile

1 Cavo di collegamento della corrente continua

1 Cavo di collegamento della corrente alternata

1 Manuale di istruzioni

4 Conformità d’uso

Il frigorifero portatile è adatto per raffreddare generi alimentari. Il frigorifero portatile è anche adatto per l’uso su veicoli. Il frigorifero portatile è stato ideato per il funzionamento con una presa di corrente continua di un veicolo o con una rete di alimentazione alternata.

Il frigorifero portatile è adatto per l’uso in campeggio. Il frigorifero portatile non è adatto per:

 la conservazione di sostanze corrosive, caustiche o contenenti solventi  il congelamento degli alimenti

Questo frigorifero portatile non è destinato a essere utilizzato come apparecchiatura da incasso.

Questo frigorifero portatile è adatto solo per l’uso e l’applicazione previsti in conformità con le presenti istruzioni.

Questo manuale fornisce le informazioni necessarie per la corretta installazione e/o il funzionamento del frigorifero portatile. Una cattiva installazione e/o un funzionamento o una manutenzione impropria comporteranno prestazioni insoddisfacenti e un possibile guasto.

Il produttore non si assume alcuna responsabilità per eventuali lesioni o danni al prodotto che derivino da:

 montaggio o collegamento non corretti, compresa la sovratensione  manutenzione o uso non corretti di ricambi diversi da quelli originali forniti

dal produttore

 modifiche al prodotto senza esplicita autorizzazione del produttore  impiego per fini diversi rispetto a quelli descritti nel presente manuale

Dometic si riserva il diritto di modificare l’aspetto e le specifiche del prodotto.

Page 72

Descrizione del funzionamento MCG15

5 Descrizione del funzionamento

Il frigorifero raffredda e mantiene freddi i prodotti. Il raffreddamento avviene mediante un circuito di raffreddamento a bassa manutenzione e con compressore. Il generoso isolamento e il potente compressore assicurano un raffreddamento efficiente e rapido.

Il frigorifero è adatto per l’uso mobile. Il frigorifero portatile può sopportare per brevi periodi un’inclinazione di 30°,

ad esempio sulle barche.

5.1 Funzioni

 Dispositivo di controllo automatico della batteria per proteggere la batte-

ria del veicolo se si spegne automaticamente in presenza di una tensione bassa della batteria

 Sistema elettronico per impedire l’inversione di polarità  Display con indicatore di temperatura

5.2 Elementi di comando e indicazione

Fermo per il coperchio (fig. 1, pagina 3)

Unità di comando (fig. 2, pagina 3)

Posi-

zione

Descrizione Spiegazione

1 ACCENSIONE

“P”

2 Display Mostra le informazioni

3 “+” Per aumentare il valore premere il tasto una volta.

Accende o spegne il frigorifero portatile se si tiene premuto il tasto per due secondi

Page 73

MCG15 Descrizione del funzionamento

Posi-

zione

Prese di collegamento

Posizione Descrizione

Descrizione Spiegazione

4 Per accedere alla modalità di impostazione premere il

tasto una volta.

Per impostare la temperatura (da –18 °C a +20 °C) premere il tasto due volte e scegliere un valore usando “+” e “-”. La temperatura impostata lampeggia per 3 volte. La temperatura viene salvata dopo 5 secondi.

Per impostare la luminosità premere il tasto tre volte e scegliere un valore usando “+” e “-” (luminoso d0 > d1 > d2 scuro).

Il tasto di impostazione si blocca automaticamente dopo 15 secondi di inattività.

Per sbloccare i tasti premere questo tasto per 3 secondi. Un segnale acustico conferma lo sblocco.

5 “–” Per ridurre il valore premere il tasto una volta.

(fig. 3, pagina 3)

1 Presa corrente continua

2Portafusibile

3 Indicazione CC

4 Indicazione CA

5Portafusibile

6 Presa corrente alternata

Page 74

Funzionamento MCG15

6 Funzionamento

6.1 Prima della messa in funzione iniziale

NOTA

6.2 Risparmio energetico

 Scegliere un luogo di sosta ben aerato e riparato dai raggi solari.  Lasciare raffreddare i cibi caldi prima di metterli nel frigorifero portatile per

congelarli.

 Non aprire il frigorifero più spesso del necessario.  Non lasciare il frigorifero portatile aperto più a lungo del necessario.  Se il frigorifero portatile ha un cestino: per un consumo energetico ottimale,

posizionare il cestino in base alla sua posizione al momento della consegna.

 Controllare regolarmente che la guarnizione del coperchio aderisca bene.  Sbrinare il frigorifero portatile se si forma uno strato di ghiaccio.  Evitare temperature inutilmente basse.

Per motivi igienici, prima della messa in funzione iniziale del frigorifero portatile, pulirne l’interno e l’esterno con un panno umido (vedi anche capitolo “Pulizia e cura” a pagina 79).

6.3 Collegamento del frigorifero portatile

Utilizzo della spina di corrente continua con fusibile

AVVISO! Rischio di danni

La mancata osservanza di questa istruzione può causare danni all’apparecchio.  Per proteggere l’apparecchio, il cavo di corrente continua for-

nito comprende un fusibile all’interno della spina. Non rimuovere la spina di corrente continua con fusibile. Utilizzare solo il cavo di corrente continua fornito in dotazione.

 Staccare il frigorifero e le altre utenze dalla batteria del veicolo

prima di collegarla a un caricabatterie rapido. Le sovratensioni possono danneggiare il sistema elettronico del frigorifero.

Page 75

MCG15 Funzionamento

➤ Inserire il cavo di collegamento per corrente continua nella presa CC del

frigorifero portatile (fig. 3 1, pagina 3).

➤ Allacciare il cavo di collegamento a una presa CC.

Collegamento a una rete di alimentazione a corrente alternata

PERICOLO! Pericolo di scosse elettriche

➤ Inserire il cavo di collegamento per corrente alternata nella presa CA del

frigorifero portatile (fig. 3 6,pagina 3).

➤ Allacciare il cavo di collegamento a una presa CA.

La mancata osservanza di queste avvertenze può causare la morte o lesioni gravi.  Non toccare mai spine e interruttori con le mani bagnate o se si

sta con i piedi su una superficie bagnata.

 Se il frigorifero portatile si trova a bordo di un’imbarcazione ed

è alimentato da una rete di alimentazione a corrente alternata, occorre inserire un interruttore differenziale di protezione fra la rete di alimentazione e il frigorifero portatile. Farsi consigliare da un esperto.

6.4 Utilizzo del dispositivo di controllo automatico della batteria

AVVISO! Rischio di danni

L’apparecchio dispone di un dispositivo di controllo automatico della batteria a più livelli che protegge la batteria del veicolo da uno scaricamento eccessivo durante il collegamento alla rete di bordo CC.

Se il frigorifero viene azionato nel veicolo con l’accensione disinserita, il frigorifero si spegne automaticamente non appena la tensione di alimentazione scende al di sotto di un valore impostabile. Il frigorifero portatile si riaccende non appena viene raggiunta la tensione di ripristino ottenuta caricando la batteria.

La mancata osservanza di questa istruzione può causare danni alla batteria. Quando viene spenta dal dispositivo di controllo automatico della batteria, la batteria non viene più caricata completamente. Evitare riavvii ripetuti o di utilizzare utenze senza lunghe fasi di carica. Assicurare che la batteria venga ricaricata.

Page 76

Funzionamento MCG15

Tensione di interruzione a 12 V

Tensione di riaccensione a 12 V

Tensione di interruzione a 24 V

Tensione di riaccensione a 24 V

6.5 Utilizzo del frigorifero portatile

AVVISO! Rischio di danni

➤ Collocare il frigorifero portatile su una base stabile.

La mancata osservanza di questa istruzione può causare danni all’apparecchio. Assicurarsi che ci sia sempre sufficiente ventilazione in modo che il calore che si sviluppa durante il funzionamento possa essere dissipato. Fare attenzione che le griglie di aerazione non vengano coperte. Fare in modo che la distanza fra l’apparecchio e le pareti o altri oggetti sia tale da permettere all’aria di circolare. Si raccomanda di mantenere uno spazio di almeno 50 mm intorno alle aperture di ventilazione.

NOTA

Posizionare il frigorifero portatile come raffigurato (fig. 1, pagina 3). Se il frigorifero portatile viene posizionato con un orientamento diverso, esso può venire danneggiato.

11 V

12 V

21,5 V

23,0 V

➤ Collegare il frigorifero portatile (capitolo “Collegamento del frigorifero por-

tatile” a pagina 74).

✔ Il frigorifero portatile inizia a raffreddare l’interno.

AVVISO! PERICOLO DI TEMPERATURA ECCESSIVAMENTE

BASSA

La mancata osservanza di questa istruzione può danneggiare gli oggetti collocati nel frigorifero portatile. Assicurarsi che nel frigorifero portatile si trovino solo oggetti o prodotti che possono essere raffreddati alla temperatura selezionata.

Page 77

MCG15 Funzionamento

NOTA – Temperatura indicata

I I

Per evitare spreco di cibo, considerare quanto segue:  Ridurre al minimo le variazioni di temperatura. Aprire il frigorifero portatile

solo se necessario e per il tempo necessario. Conservare gli alimenti in modo che l’aria possa continuare a circolare bene.

 Regolare la temperatura in base alla quantità e al tipo di alimenti.  Gli alimenti possono facilmente assorbire o rilasciare odori o sapori. Con-

servare sempre gli alimenti coperti o chiusi in contenitori/bottiglie.

La temperatura visualizzata è quella del centro dell’interno. Negli altri punti, il valore può discostarsi da questa temperatura.

NOTA

In caso di alimentazione tramite una batteria, il display si spegne automaticamente se la tensione di batteria è bassa.

6.6 Arresto del coperchio del frigorifero portatile

➤ Sollevare il fermo (fig. 1, pagina 3) e chiudere il coperchio. ➤ Rilasciare l’arresto. ✔ L’arresto si inserisce in posizione con uno scatto udibile bloccando il

coperchio del frigorifero.

6.7 Regolazione della temperatura

➤ Per sbloccare i tasti premere il tasto per 3 secondi (fig. 2 4, pagina 3). ✔ Un segnale acustico conferma lo sblocco. ➤ Per accedere alla modalità di impostazione premere il tasto una volta. ➤ Per accedere alle impostazioni di temperatura premere il tasto una

volta.

➤ Utilizzare i tasti “+” (fig. 2 3, pagina 3) e “–” (fig. 2 5, pagina 3) per sele-

zionare la temperatura di raffreddamento.

✔ Il display visualizza per alcuni secondi la temperatura impostata. Il display

lampeggia alcune volte, quindi viene visualizzata nuovamente la temperatura corrente.

Page 78

Funzionamento MCG15

6.8 Spegnimento del frigorifero portatile

➤ Svuotare il frigorifero portatile. ➤ Spegnere il frigorifero. ➤ Estrarre il cavo di collegamento.

Nel caso in cui il frigorifero portatile non venga utilizzato per un lungo periodo di tempo:

➤ Lasciare il coperchio leggermente aperto per prevenire la formazione di

odori.

6.9 Sbrinamento del frigorifero portatile

L’umidità dell’aria può formare brina all’interno del frigorifero o sul vaporizzatore, riducendo così la capacità di raffreddamento.

AVVISO! Rischio di danni

La mancata osservanza di questa istruzione può causare danni all’apparecchio. Non utilizzare mai attrezzi duri o appuntiti per rimuovere il ghiaccio o per staccare oggetti che sono rimasti congelati.

Per sbrinare il frigorifero, procedere come segue.

➤ Togliere il contenuto dal frigorifero portatile. ➤ Metterlo eventualmente in un altro frigorifero affinché si mantenga freddo. ➤ Spegnere l’apparecchio. ➤ Lasciare il coperchio aperto. ➤ Rimuovere l’acqua scongelata.

6.10 Sostituzione del fusibile

AVVERTENZA! Pericolo di scosse elettriche

➤ Scollegare l’alimentazione all’apparecchio.

La mancata osservanza di questa avvertenza può causare la morte o lesioni gravi. Scollegare l’alimentazione e il cavo di collegamento prima di sostituire il fusibile dell’apparecchio.

Page 79

MCG15 Pulizia e cura

➤ Togliere il cavo di collegamento. ➤ Sostituire il fusibile (8 A 32 V) come raffigurato (fig. 4, pagina 3). ➤ Ricollegare l’alimentazione all’apparecchio.

7 Pulizia e cura

AVVERTENZA! Pericolo di scosse elettriche

La mancata osservanza di questa avvertenza potrebbe causare la morte o lesioni gravi. Staccare l’apparecchio dalla rete di alimentazione ogni volta che si effettua la pulizia e la cura.

AVVISO! Rischio di danni

La mancata osservanza di queste istruzioni può causare danni all’apparecchio.  Non lavare mai il frigorifero portatile sotto acqua corrente e non

immergerlo in acqua.

 Per la pulizia non impiegare detergenti corrosivi oppure oggetti

duri, perché potrebbero danneggiare il frigorifero portatile.

➤ Pulire l’interno e l’esterno dell’apparecchio di tanto in tanto con un panno

umido.

➤ Assicurarsi che le aperture di aerazione e disaerazione dell’apparecchio

siano prive di polvere e sporcizia da permettere al calore generato durante il funzionamento di fuoriuscire e non danneggiare l’apparecchio.

Page 80

Eliminazione dei guasti MCG15

8Eliminazione dei guasti

Guasto Possibile causa Rimedio

L’apparecchio non funziona (la spina CC è inserita).

Nella presa di corrente continua non c’è tensione.

Compressore difettoso.

La tensione della batteria del veicolo è troppo bassa.

La presa di corrente continua è sporca. Questo provoca un contatto elettrico insufficiente.

Il fusibile della spina CC si è bruciato.

Il fusibile del veicolo è bruciato.

Nella maggior parte dei veicoli è necessario che l’accensione sia inserita per applicare corrente alla presa di corrente continua.

I lavori di riparazione devono essere effettuati solo da un centro riparazioni autorizzato.

Controllare la batteria del veicolo ed eventualmente caricarla.

Se la spina del frigorifero inserita nella presa di corrente continua si scalda molto, significa che è necessario pulire la presa o che la spina non è montata in modo corretto.

Sostituire il fusibile (8 A) della spina della corrente continua, vedi capitolo “Sostituzione del fusibile” a pagina 78.

Sostituire il fusibile della presa di corrente continua del veicolo. Fare riferimento al manuale di istruzioni del veicolo.

Page 81

MCG15 Garanzia

Guasto Possibile causa Rimedio

L’apparecchio non funziona (la spina CA è inserita).

Il display indica un messaggio di errore (ad es. “E1”) e l’apparecchio non raffredda.

Nella presa di corrente alternata non c’è tensione.

Compressore difettoso.

La presa di corrente alternata è sporca. Questo provoca un contatto elettrico insufficiente.

L’apparecchio si è spento a causa di un guasto interno.

Verificare che il collegamento della spina CA sia corretto.

I lavori di riparazione devono essere effettuati solo da un centro riparazioni autorizzato.

Se la spina del frigorifero inserita nella presa di corrente alternata si scalda molto, significa che è necessario pulire la presa o che la spina non è montata in modo corretto.

I lavori di riparazione devono essere effettuati solo da un centro riparazioni autorizzato.

9 Garanzia

Vale il termine di garanzia previsto dalla legge. Qualora il prodotto risultasse difettoso, La preghiamo di rivolgersi alla filiale del produttore del suo Paese (vedi dometic.com/dealer), oppure al rivenditore specializzato di riferimento.

Per la riparazione e per il disbrigo delle condizioni di garanzia è necessario inviare la seguente documentazione:

 una copia della fattura con la data di acquisto del prodotto,  un motivo su cui fondare il reclamo, oppure una descrizione del guasto.

10 Smaltimento

➤ Raccogliere il materiale di imballaggio possibilmente negli appositi

contenitori di riciclaggio.

Quando il prodotto viene messo fuori servizio definitivamente, informarsi al centro di riciclaggio più vicino, oppure presso il proprio

rivenditore specializzato, sulle prescrizioni adeguate concernenti lo smaltimento.

Page 82

Specifiche tecniche MCG 15

11 Specifiche tecniche

MCG15

Tensione di allacciamento: 12/24 Vg

Da 100 a 240 Vw

Corrente nominale: 12 Vg: 4 A

24 Vg: 2 A

100 Vw: 0,85 A

240 Vw: 0,4 A

Capacità di raffreddamento: –18 °C - +20 °C

Volume totale: 15 l

Classe climatica: N

Temperatura ambiente: +16 °C - +32 °C

Volume refrigerante: 35 g

equivalente: 0,05 t

Potenziale di riscaldamento globale (GWP):

Dimensioni (P x Lx A): 587 x 344 x 261 mm

1430

Peso: 9,5 kg

NOTA

Certificati di controllo:

Il circuito di raffreddamento contiene R134a. Contiene gas fluorurati a effetto serra Apparecchiature ermeticamente sigillate

Se la temperatura ambiente è superiore a +32 °C, non è possibile raggiungere la temperatura minima.

Page 83

MCG15 Verklaring van de symbolen

Lees alle instructies, richtlijnen en waarschuwingen in deze gebruiksaanwijzing en volg ze zorgvuldig op om ervoor te zorgen dat u het product te allen tijde op de juiste manier installeert, gebruikt en onderhoudt. Deze instructies MOETEN bij dit product bewaard worden.

Door het product te gebruiken, bevestigt u hierbij dat u alle instructies, richtlijnen en waarschuwingen zorgvuldig hebt gelezen en dat u de voorwaarden en condities zoals die hierin zijn beschreven begrijpt en accepteert. U gaat ermee akkoord dit product alleen te gebruiken voor het beoogde doel en de beoogde toepassing en in overeenstemming met de instructies, richtlijnen en waarschuwingen zoals beschreven in deze gebruiksaanwijzing en in overeenstemming met de geldende wet- en regelgeving. Het niet lezen en opvolgen van de hierin beschreven instructies en waarschuwingen kan leiden tot letsel voor uzelf en anderen, schade aan uw product of schade aan andere eigendommen in de omgeving. Deze gebruiksaanwijzing, met inbegrip van de instructies, richtlijnen en waarschuwingen, en de bijbehorende documentatie kan onderhevig zijn aan wijzigingen en updates. Actuele productinformatie vindt u op dometic.com.

Inhoudsopgave

1 Verklaring van de symbolen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .83

2 Veiligheidsaanwijzingen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .84

3 Omvang van de levering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .87

4 Beoogd gebruik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .87

5 Functiebeschrijving . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .88

6 Gebruik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

7 Reiniging en onderhoud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .95

8 Verhelpen van storingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .96

9 Garantie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .97

10 Afvoer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .97

11 Technische gegevens. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .98

1 Verklaring van de symbolen

GEVAAR!

Veiligheidsaanwijzing met betrekking tot een gevaarlijke situatie die leidt tot ernstig letsel of de dood, als deze niet wordt vermeden.

WAARSCHUWING! Veiligheidsaanwijzing met betrekking tot een gevaarlijke situatie

die kan leiden tot ernstig letsel of de dood, als deze niet wordt vermeden.

Page 84

Veiligheidsaanwijzingen MCG15

VOORZICHTIG!

Veiligheidsaanwijzing met betrekking tot een gevaarlijke situatie die kan leiden tot licht of gemiddeld letsel, als deze niet wordt vermeden.

LET OP!

Aanwijzing met betrekking tot een situatie die kan leiden tot materiële schade, als deze niet wordt vermeden.

INSTRUCTIE

Meer informatie over de bediening van het product.

2 Veiligheidsaanwijzingen

WAARSCHUWING! Het niet in acht nemen van deze waarschuwingen kan leiden tot ernstig letsel of de dood.

Gevaar voor elektrische schokken

 Gebruik het koeltoestel niet, als het zichtbaar beschadigd is.  Als de stroomkabel van het koeltoestel beschadigd is, moet

deze worden vervangen door de fabrikant, een klantenservice of een vergelijkbaar gekwalificeerde persoon om veiligheidsrisico’s te voorkomen.

 Dit koeltoestel mag uitsluitend worden gerepareerd door

gekwalificeerde personen. Ondeskundige reparaties kunnen leiden tot aanzienlijke gevaren.

Brandgevaar

 Zorg er bij het positioneren van het toestel voor dat de voedings-

kabel niet verstrikt of beschadigd raakt.

 Plaats geen meervoudige stekkerdozen of draagbare voedin-

gen op de achterkant van het toestel.

Gevaar voor de gezondheid

 Dit toestel mag worden gebruikt door kinderen vanaf 8 jaar en

ouder evenals door personen met verminderd fysiek, zintuiglijk of mentaal vermogen of gebrek aan kennis en ervaring, mits zij onder toezicht staan of zijn geïnstrueerd in het veilig gebruik van het toestel en zij inzicht hebben in de gevaren die het gebruik van het toestel met zich meebrengt.

Page 85

MCG15 Veiligheidsaanwijzingen

 Kinderen mogen niet met het toestel spelen.  Reiniging en gebruikersonderhoud mogen niet door kinderen

zonder toezicht worden uitgevoerd.

 Kinderen van 3 tot 8 jaar mogen koeltoestellen in- en uitruimen.

Explosiegevaar

 Bewaar geen explosiegevaarlijke stoffen zoals spuitbussen met

een ontvlambaar drijfgas in het koeltoestel.

VOORZICHTIG! Het niet in acht nemen van deze waarschuwingen kan leiden tot licht of matig letsel.

Gevaar voor elektrische schokken

 Let er voor de ingebruikname van het koeltoestel op dat de voe-

dingskabel en de stekker droog zijn.

 Ontkoppel het koeltoestel van de stroomvoorziening

– voor elke reiniging en elk onderhoud – na elk gebruik

Gevaar voor de gezondheid

Om verontreiniging van voedsel te voorkomen, de volgende instructies in acht nemen:

 Controleer of het koelvermogen van het toestel voldoet aan de

eisen van de levensmiddelen of geneesmiddelen die u wilt koelen.

 Levensmiddelen mogen alleen in de originele verpakking of in

geschikte bakken worden bewaard.

 Langdurig openen van het koeltoestel kan leiden tot een aan-

zienlijke temperatuurstijging in de compartimenten van het toestel.

 Reinig oppervlakken die in contact komen met voedsel en afta-

psystemen regelmatig.

 Als het toestel voor een langere periode leeg wordt gehouden:

– Schakel het toestel uit. – Ontdooi het toestel. – Reinig en droog het toestel. – Laat het deksel open om schimmelvorming in het toestel te

voorkomen.

Page 86

Veiligheidsaanwijzingen MCG15

LET OP! Gevaar voor schade

 Vergelijk de spanningsgegevens op het typeplaatje met de

beschikbare energietoevoer.

 Sluit het koeltoestel alleen als volgt aan:

– sluit de gelijkstroomaansluitkabel aan op een gelijktoevoer in

het voertuig

– Sluit de wisselstroomkabel aan op een wisselstroomvoeding

 Trek de stekker nooit aan de kabel uit het stopcontact.  Als het koeltoestel op een gelijkstroomcontactdoos is aangeslo-

ten: Ontkoppel het koeltoestel en andere verbruikers van de accu voordat u een snellader aansluit.

 Als het koeltoestel op een gelijkstroomcontactdoos is aangeslo-

ten: Ontkoppel de verbinding of schakel het koeltoestel uit, als u de motor uitschakelt. Anders kan de voertuigaccu leeg raken.

 Het koeltoestel is niet geschikt voor het transporteren van bij-

tende materialen of materialen die oplosmiddelen bevatten.

 De isolatie van het koeltoestel bevat ontvlambaar cyclopentaan

en vereist speciale verwerkingsprocedures. Breng het koeltoestel aan einde van zijn levensduur naar een erkend afvalverwerkingsbedrijf.

 Gebruik geen elektrische toestellen in het koeltoestel, behalve

als deze toestellen daarvoor door de fabrikant worden aanbevolen.

 Plaats het koeltoestel niet in de buurt van open vuur of andere

warmtebronnen (verwarming, sterke zonnestraling, gasovens enz.).

 Gevaar voor oververhitting!

Zorg er altijd voor dat er rond het koeltoestel minimaal 50°mm ventilatie is. Houd het ventilatiebereik vrij van objecten die de luchtstroom rond de koelcomponenten kunnen hinderen. Plaats het koeltoestel niet in gesloten ruimtes of bereiken met minimale luchtstroming.

 Let erop dat de ventilatieopeningen niet worden afgedekt.  Vul het binnenreservoir niet met vloeistoffen of ijs.  Dompel het koeltoestel nooit onder in water.  Bescherm het koeltoestel en de kabels tegen hitte en vocht.  Het toestel mag niet aan regen worden blootgesteld.

Page 87

MCG15 Omvang van de levering

3 Omvang van de levering

Aantal Beschrijving

1Koelbox

1 Gelijkstroomkabel

1 Wisselstroomkabel

1 Bedieningshandleiding

4 Beoogd gebruik

De koelbox is geschikt voor het koelen van levensmiddelen. De koelbox is ook geschikt voor gebruik in voertuigen. De koelbox is ontworpen voor gebruik op een gelijkstroom-stopcontact in een voertuig of voor gebruik op wisselstroomvoeding.

De koelbox is geschikt voor gebruik tijdens kamperen. De koelbox is niet geschikt voor:

 opslag van corroderende, bijtende of oplosmiddelhoudende stoffen  invriezen van levensmiddelen

Deze koelbox is niet bedoeld als inbouwtoestel. Deze koelbox is alleen geschikt voor het beoogde gebruik en de toepassing

in overeenstemming met deze gebruiksaanwijzing. Deze handleiding geeft informatie die nodig is voor een goede installatie

en/of bediening van de koelbox. Een slechte installatie en/of verkeerde bediening of onderhoud leidt tot onbevredigende prestaties en mogelijke storingen.

De fabrikant aanvaardt geen aansprakelijkheid voor letsel of schade aan het product die het gevolg is van:

 Onjuiste montage of aansluiting, inclusief te hoge spanning  Onjuist onderhoud of gebruik van andere dan door de fabrikant geleverde

originele reserveonderdelen

 Wijzigingen van het product zonder uitdrukkelijke toestemming van de

fabrikant

 Gebruik voor andere doeleinden dan beschreven in deze handleiding

Page 88

Functiebeschrijving MCG15

Dometic behoudt zich het recht voor om het uiterlijk en de specificaties van het product te wijzigen.

5 Functiebeschrijving

De koelbox kan producten afkoelen en koel houden. De koeling gebeurt door een onderhoudsarme koelkring met compressor. De goede isolatie en krachtige compressor garanderen efficiënte en snelle koeling.

De koelbox is draagbaar. De koelbox houdt kortstondig een kanteling van 30° uit, bijvoorbeeld op

boten.

5.1 Functies

 Een accubewaker ter bescherming van de voertuigaccu schakelt automa-

tisch uit bij een lage accuspanning

 Elektronisch systeem ter bescherming tegen aansluiting op de verkeerde

polen

 Display met temperatuurmeter

5.2 Bedienings- en indicatie-elementen

Dekselvergrendeling (afb. 1, pagina 3)

Bedieningspaneel (afb. 2, pagina 3)

Nr. Beschrijving Toelichting

POWER „P”

2 Display Toont informatie

3 „+” Druk één keer op deze toets om de waarde te verhogen.

Schakelt de koelbox in of uit als de toets gedurende twee seconden wordt ingedrukt

Page 89

MCG15 Functiebeschrijving

Nr. Beschrijving Toelichting

4 Druk één keer op deze toets om naar de instelmodus te gaan.

Druk twee keer op deze toets om de temperatuur in te stellen (-18 °C tot +20 °C) en stel de waarde in met behulp van „+” en „-”. De ingestelde temperatuur knippert 3 keer. De knipperende temperatuur wordt na 5 seconden opgeslagen.

Druk drie keer op deze toets om de helderheid in te stellen en stel de waarde in met behulp van „+” en „-” (licht d0 > d1 > d2 donker).

De toets vergrendelt automatisch na 15 seconden zonder bediening.

Om de toetsen te ontgrendelen, houdt u deze toets voor 3 seconden ingedrukt. Een piepgeluid bevestigt het ontgrendelen.

5 „–” Druk één keer op deze toets om de waarde te verlagen.

Stekkeraansluitingen

Nr. Beschrijving

1 Gelijkstroomaansluiting

2 Zekeringhouder

3 Gelijkstroomaanduiding

4 Wisselstroomaanduiding

5 Zekeringhouder

6 Wisselstroomaansluiting

(afb. 3, pagina 3)

Page 90

Gebruik MCG15

6Gebruik

6.1 Voorafgaand aan het eerste gebruik

INSTRUCTIE

6.2 Energie besparen

 Kies een goed geventileerde en tegen zonnestralen beschermde opstel-

lingsplaats.

 Laat warme levensmiddelen eerst afkoelen alvorens ze in het koeltoestel

koel te houden.

 Open het koeltoestel niet vaker dan nodig.  Laat het koeltoestel niet langer openstaan dan nodig.  Als de koelbox een mand heeft: Voor een optimaal energieverbruik plaatst

u de mand in de positie bij levering.

 Controleer regelmatig of de dekselafdichting nog goed zit.  Ontdooi de koelbox zodra zich een ijslaag gevormd heeft.  Voorkom onnodig lage temperaturen.

Voordat u de nieuwe koelbox in gebruik neemt, moet u deze om hygiënische redenen vanbinnen en vanbuiten reinigen met een vochtige doek (zie ook hoofdstuk „Reiniging en onderhoud” op pagina 95).

6.3 Koelbox aansluiten

Met zekering beveiligde gelijkstroomstekker gebruiken

LET OP! Gevaar voor schade

Het niet in acht nemen van deze instructie kan leiden tot beschadiging van het toestel.  Ter bescherming van het toestel heeft de bijgeleverde

gelijkstroomkabel een zekering in de stekker. Verwijder de met zekering beveiligde gelijkstroomstekker niet. Gebruik alleen de bijgeleverde gelijkstroomkabel.

 Ontkoppel het koelapparaat en andere verbruikers van de

voertuigaccu, alvorens de accu op een snellader aan te sluiten. Overspanning kan de elektronica van het koelapparaat beschadigen.

Page 91

MCG15 Gebruik

➤ Steek de gelijkstroom-aansluitkabel in de gelijkstroomcontactdoos van de

koelbox (afb. 3 1, pagina 3).

➤ Sluit de aansluitkabel aan op een gelijkstroomuitgang.

Aansluiten op een wisselstroomvoeding

GEVAAR! Gevaar voor elektrische schokken

➤ Steek de wisselstroom-aansluitkabel in de wisselstroomcontactdoos van

de koelbox (afb. 3 6, pagina 3).

➤ Sluit de aansluitkabel aan op een wisselstroomuitgang.

Het niet in acht nemen van deze waarschuwingen leidt tot ernstig letsel of de dood.  Raak stekkers en schakelaars nooit aan als u natte handen

heeft of met uw voeten op een natte ondergrond staat.

 Als u uw koelbox aan boord van een boot met een wissel-

stroomvoeding gebruikt, moet u een aardlekschakelaar tussen de wisselstroomvoeding en de koelbox installeren. Laat u adviseren door een opgeleid technicus.

6.4 Accubewaker gebruiken

LET OP! Gevaar voor schade

Het toestel is uitgerust met een accumonitor met meerdere niveaus die de voertuigaccu bij aansluiting op het gelijkstroom-boordnet beschermt tegen diepontlading.

Als de koelbox bij uitgeschakeld contact in het voertuig wordt gebruikt, wordt de koelbox automatisch uitgeschakeld zodra de voedingsspanning daalt tot onder een ingestelde waarde. De koelbox wordt weer ingeschakeld zodra door oplading van de accu de herinschakelspanning is bereikt.

Het niet in acht nemen van deze instructie kan leiden tot beschadiging van de accu. Als de accu wordt uitgeschakeld door de accumonitor, wordt de accu niet meer volledig opgeladen. Voorkom herhaaldelijk starten of het inschakelen van stroomverbruikers zonder langere laadfasen. Zorg ervoor dat de accu weer wordt opgeladen.

Page 92

Gebruik MCG15

Uitschakelspanning bij 12 V

Herinschakelspanning bij 12 V

Uitschakelspanning bij 24 V

Herinschakelspanning bij 24 V

6.5 Koelbox gebruiken

LET OP! Gevaar voor schade

➤ Plaats de koelbox op een stevige ondergrond.

Het niet in acht nemen van deze instructie kan leiden tot beschadiging van het toestel. Zorg er altijd voor dat er voldoende ventilatie is zodat de tijdens het gebruik gegenereerde warmte kan ontsnappen. Let erop dat de ventilatiesleuven niet afgedekt zijn. Zorg ervoor dat het toestel op voldoende afstand van wanden en andere voorwerpen staat, zodat de lucht kan circuleren. Wij raden aan een opening van minstens 50 mm rond de ventilatieopeningen aan te houden.

INSTRUCTIE

Plaats de koelbox zoals afgebeeld (afb. 1, pagina 3). Als de koelbox in een andere richting wordt gebruikt, kan het toestel beschadigd raken.

11 V

12 V

21,5 V

23,0 V

➤ Sluit de koelbox aan (hoofdstuk „Koelbox aansluiten” op pagina 90). ✔ De koelbox begint met het koelen van de binnenruimte.

LET OP! GEVAAR VOOR EXTREEM LAGE TEMPERATUREN

Het niet in acht nemen van deze instructie kan leiden tot beschadiging van de objecten in de koelbox. Zorg ervoor dat er zich alleen voorwerpen of waren in de koelbox bevinden die op de gekozen temperatuur gekoeld mogen worden.

INSTRUCTIE – Weergegeven temperatuur

De weergegeven temperatuur is de temperatuur in het midden van de binnenruimte. De temperatuur op andere plekken kan van deze temperatuur afwijken.

Page 93

MCG15 Gebruik

INSTRUCTIE

Let op het volgende om voedselverspilling tegen te gaan:  Houd temperatuurschommelingen zo laag mogelijk. Open de koelbox uit-

sluitend indien nodig en slechts zo lang als noodzakelijk. Berg levensmiddelen zodanig op dat de lucht nog steeds goed kan circuleren.

 Pas de temperatuur aan aan de hoeveelheid en het type levensmiddelen.  Levensmiddelen kunnen snel geuren en smaken opnemen of afgeven.

Berg levensmiddelen daarom altijd afgedekt of in afgesloten bakken/flessen op.

Bij gebruik op een accu wordt het display automatisch uitgeschakeld als de accuspanning laag is.

6.6 Het koelboxdeksel vergrendelen

➤ Breng de vergrendeling omhoog (afb. 1, pagina 3) en sluit het deksel. ➤ Laat de vergrendeling los. ✔ De vergrendeling klikt hoorbaar vast en vergrendelt het deksel van het

koeltoestel.

6.7 Temperatuur instellen

➤ Om de toetsen te ontgrendelen, houdt u de toets (afb. 2 4, pagina 3)

voor 3 seconden ingedrukt.

✔ Een piepgeluid bevestigt het ontgrendelen. ➤ Druk één keer op de toets om naar de instelmodus te gaan. ➤ Druk één keer op de toets om temperatuurinstellingen uit te voeren. ➤ Gebruik de toetsen „+” (afb. 2 3, pagina 3) en „–” (afb. 2 5, pagina 3) om

de koeltemperatuur te selecteren.

✔ De ingestelde temperatuur verschijnt enkele seconden op het display. Het

display knippert meerdere keren. Daarna verschijnt de actuele temperatuur weer.

6.8 Koelbox uitschakelen

➤ Maak de koelbox leeg. ➤ Schakel de koelbox uit.

Page 94

Gebruik MCG15

➤ Trek de aansluitkabel eruit.

Als u de koelbox gedurende langere tijd niet wilt gebruiken: ➤ Laat het deksel licht geopend. Dit voorkomt geurvorming.

6.9 Koelbox ontdooien

Vocht kan vorst op de verdamper of in de binnenruimte van het koeltoestel vormen. Daardoor wordt het koelvermogen verminderd.

LET OP! Gevaar voor schade

Ga als volgt te werk om de koelbox te ontdooien:

➤ Neem de inhoud uit de koelbox. ➤ Bewaar deze eventueel in een ander koeltoestel om ze koud te houden. ➤ Schakel het toestel uit.

Het niet in acht nemen van deze instructie kan leiden tot beschadiging van het toestel. Gebruik nooit harde of scherpe voorwerpen om ijs te verwijderen of om vastgevroren objecten los te maken.

➤ Laat het deksel geopend. ➤ Wis het dooiwater weg.

6.10 Zekering vervangen

WAARSCHUWING! Gevaar voor elektrische schokken

➤ Ontkoppel de stroomvoorziening naar het toestel. ➤ Verwijder de aansluitkabel. ➤ Vervang de zekering (8 A 32 V) zoals weergegeven (afb. 4, pagina 3). ➤ Sluit de stroomvoorziening naar het toestel weer aan.

Het niet in acht nemen van deze waarschuwing leidt tot ernstig letsel of de dood. Ontkoppel de voeding en de aansluitkabel alvorens de toestelzekering te vervangen.

Page 95

MCG15 Reiniging en onderhoud

7 Reiniging en onderhoud

WAARSCHUWING! Gevaar voor elektrische schokken

➤ Reinig het toestel regelmatig vanbinnen en vanbuiten met een vochtige

doek.

➤ Zorg ervoor dat de ventilatieopeningen van het toestel vrij zijn van stof en

verontreinigingen, zodat de warmte kan worden afgevoerd en het toestel niet beschadigd raakt.

Het niet in acht nemen van deze waarschuwing kan leiden tot ernstig letsel of de dood. Scheid het toestel voor reiniging en onderhoud altijd van het stroomnet.

LET OP! Gevaar voor schade

Het niet in acht nemen van deze instructies kan leiden tot beschadiging van het toestel.  Reinig de koelbox nooit onder stromend water of in afwaswa-

ter.

 Gebruik voor de reiniging geen bijtende schoonmaakmiddelen

of harde voorwerpen omdat deze de koelbox kunnen beschadigen.

Page 96

Verhelpen van storingen MCG15

8 Verhelpen van storingen

Fout Mogelijke oorzaak Voorstel tot oplossing

Toestel werkt niet (gelijkstroomstekker is aangesloten).

Er staat geen spanning op de gelijkstroomcontactdoos.

Compressor defect. Deze kan alleen worden gerepa-

Spanning van voertuigaccu is laag.

De gelijkstroomcontactdoos is vuil. Dit heeft een slecht elektrisch contact tot gevolg.

De zekering van de gelijkstroomstekker is doorgebrand.

De voertuigzekering is doorgebrand.

In de meeste voertuigen moet de contactschakelaar ingeschakeld zijn om de gelijkstroomcontactdoos van spanning te voorzien.

reerd door een geautoriseerde reparatiewerkplaats.

Controleer de voertuigaccu en laad hem indien nodig.

Als de stekker van uw koelbox heel warm wordt in de gelijkstroomcontactdoos, moet ofwel de gelijkstroomcontactdoos worden gereinigd of is de stekker niet correct gemonteerd.

Vervang de zekering (8 A) van de gelijkstroomstekker, zie hoofdstuk „Zekering vervangen” op pagina 94.

Vervang de gelijkstroom-contactdooszekering van het voertuig. Zie de bedieningshandleiding van uw voertuig.

Page 97

MCG15 Garantie

Fout Mogelijke oorzaak Voorstel tot oplossing

Toestel werkt niet (wisselstroomstekker is aangesloten).

Het display toont een foutmelding (bijv. „E1”) en het toestel koelt niet.

Er staat geen spanning op de wisselstroomcontactdoos.

Compressor defect. Deze kan alleen worden gerepa-

De wisselstroomcontactdoos is vuil. Dit heeft een slecht elektrisch contact tot gevolg.

Een interne storing heeft het toestel uitgeschakeld.

Controleer of de aansluiting voor de wisselstroomstekker correct is.

reerd door een geautoriseerde reparatiewerkplaats.

Als de stekker van uw koelbox heel warm wordt in de wisselstroomcontactdoos, moet ofwel de wisselstroomcontactdoos worden gereinigd of is de stekker niet correct gemonteerd.

Deze kan alleen worden gerepareerd door een geautoriseerde reparatiewerkplaats.

9 Garantie

De wettelijke garantieperiode is van toepassing. Als het product defect is, wendt u zich tot het filiaal van de fabrikant in uw land (zie dometic.com/dealer) of tot uw speciaalzaak.

Voor de afhandeling van de reparatie of garantie dient u de volgende documenten mee te sturen:

 een kopie van de factuur met datum van aankoop,  reden van de klacht of een beschrijving van de storing.

10 Afvoer

➤ Laat het verpakkingsmateriaal indien mogelijk recyclen.

Als u het product definitief buiten bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw speciaalzaak naar de betref-

fende afvoervoorschriften.

Page 98

Technische gegevens MCG 15

11 Technische gegevens

MCG15

Aansluitspanning: 12/24 Vg

100 tot 240 Vw

Nominale stroom: 12 Vg: 4 A

24 Vg: 2 A

100 Vw: 0,85 A

240 Vw: 0,4 A

Koelvermogen: -18 °C tot +20 °C

Totaal v o l u me : 15 l

Klimaatklasse: N

Omgevingstemperatuur: +16 °C tot +32 °C

Hoeveelheid koelmiddel: 35 g

-equivalent: 0,05 t

Aardopwarmingsvermogen (GWP): 1430

Afmetingen (l x bx h): 587 x 344 x 261 mm

Gewicht: 9,5 kg

INSTRUCTIE

Keuring/certificaten:

De koelkring bevat R134a. Bevat gefluoreerde broeikasgassen Hermetisch afgesloten apparatuur

Als de omgevingstemperatuur boven de +32 °C stijgt, kan de minimumtemperatuur niet worden bereikt.

Page 99

MCG15 Forklaring af symboler

Læs og følg alle disse anvisninger, retningslinjer og advarsler i denne produktvejledning grundigt for at sikre, at du altid installerer, bruger og vedligeholder produktet korrekt. Disse anvisninger SKAL opbevares sammen med dette produkt.

Ved at benytte produktet bekræfter du hermed, at du har læst alle anvisninger, retningslinjer og advarsler grundigt, og at du forstår og er indforstået med de vilkår og betingelser, der er fastlagt heri. Du er indforstået med kun at bruge dette produkt til det beregnede formål og anvendelse i overensstemmelse med anvisningerne, retningslinjerne og advarslerne i denne produktvejledningen samt i overensstemmelse med alle de gældende love og forskrifter. Manglende læsning og ignorering af disse anvisninger og advarsler kan medføre kvæstelser på dig selv og andre, skade på dit produkt eller skade på anden ejendom i nærheden. Der tages forbehold for eventuelle ændringer og opdateringer af denne produktvejledning samt anvisningerne, retningslinjerne og advarslerne samt den tilhørende dokumentation. Se dometic.com for de nyeste produktinformationer.

Indhold

1 Forklaring af symboler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .99

2 Sikkerhedshenvisninger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .100

3 Leveringsomfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .102

4 Korrekt brug . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103

5 Funktionsbeskrivelse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103

6 Betjening . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .105

7 Rengøring og vedligeholdelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110

8 Udbedring af fejl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111

9 Garanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112

10 Bortskaffelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112

11 Tekniske data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .113

1 Forklaring af symboler

FARE!

D ! !

Sikkerhedshenvisning til en farlig situation, der medfører død eller alvorlige kvæstelser, hvis den ikke undgås.

ADVARSEL! Sikkerhedshenvisning til en farlig situation, der kan medføre død

eller alvorlige kvæstelser, hvis den ikke undgås.

FORSIGTIG! Sikkerhedshenvisning til en farlig situation, der kan medføre lette

eller mindre kvæstelser, hvis den ikke undgås.

Page 100

Sikkerhedshenvisninger MCG15

VIGTIGT!

Henvisning til en situation, der kan medføre materielle skader, hvis den ikke undgås.

BEMÆRK

Supplerende informationer om betjening af produktet.

2 Sikkerhedshenvisninger

ADVARSEL! Manglende overholdelse af disse advarsler kan medføre dødelige eller alvorlige kvæstelser.

Fare for elektrisk stød

 Hvis apparatet har synlige beskadigelser, må køleapparatet

ikke tages i brug.

 Hvis dette køleapparats tilslutningskabel er beskadiget, skal det

udskiftes af producenten, en servicerepræsentant eller en tilsvarende uddannet person for at forhindre farer.

 Reparationer på dette køleapparat må kun foretages af kvalifice-

ret personale. Ukorrekte reparationer kan medføre betydelige farer.

Brandfare

 Når apparatet positioneres, skal det sikres, at strømledningen

sidder i klemme eller beskadiges.

 Placér ikke flere bærbare stikdåser eller bærbare strømforsynin-

ger i bagved apparatet.

Sundhedsfare

 Dette apparat kan anvendes af børn over 8 år og personer med

reducerede fysiske, sanse- eller mentale evner eller uden erfaring eller viden, hvis de er under opsyn eller blev instrueret i sikker brug af apparatet og forstår de involverede farer.

 Børn må ikke lege med apparatet.  Rengøring og vedligeholdelse må ikke udføres af børn uden

opsyn.

 Børn i alderen fra 3 til 8 år må fylde og tømme køleapparater.

100

Mobicool MCG15 User guide

Specifications and Main Features

Frequently Asked Questions

User Manual

1 Explanation of symbols

2Safety instructions

3Scope of delivery

4 Intended use

5 Function description

5.1 Scope of functions

5.2 Operating and display elements

6Operation

6.1 Before initial use

6.2 Saving energy

6.3 Connecting the cooler

6.4 Using the battery monitor

6.5 Using the cooler

6.6 Latching the cooler lid

6.7 Setting the temperature

6.8 Switching off the cooler

6.9 Defrosting the cooler

6.10 Replacing the fuse

7 Cleaning and maintenance

8 Troubleshooting

9 Warranty

10 Disposal

11 Technical data

1 Erklärung der Symbole

2 Sicherheitshinweise

3Lieferumfang

4 Bestimmungsgemäßer Gebrauch

5 Funktionsbeschreibung

5.1 Funktionsumfang

5.2 Bedien- und Anzeigeelemente

6 Betrieb

6.1 Vor dem ersten Gebrauch

6.2 Energie sparen

6.3 Kühlgerät anschließen

6.4 Batteriewächter verwenden

6.5 Kühlgerät verwenden

6.6 Kühlboxdeckel verriegeln

6.7 Temperatur einstellen

6.8 Kühlgerät ausschalten

6.9 Kühlbox abtauen

6.10 Sicherung austauschen

7 Reinigung und Pflege

8 Störungsbeseitigung

9 Garantie

10 Entsorgung

11 Technische Daten

12 Signification des symboles

13 Consignes de sécurité

14 Contenu de la livraison

15 Usage conforme

16 Description du fonctionnement

16.1 Étendue des fonctions

16.2 Éléments de commande et d’affichage

17 Utilisation

17.1 Avant la première utilisation

17.2 Économie d’énergie

17.3 Raccordement de la glacière

17.4 Utilisation du protecteur de batterie

17.5 Utilisation de la glacière

17.6 Verrouillage du couvercle de la glacière

17.7 Réglage de la température

17.8 Éteindre la glacière

17.9 Dégivrage de la glacière

17.10 Changement du fusible

18 Nettoyage et maintenance

19 Dépannage

20 Garantie

21 Mise au rebut

22 Caractéristiques techniques

1 Explicación de los símbolos

2 Indicaciones de seguridad

3 Volumen de entrega

4 Uso previsto

5 Descripción del funcionamiento

5.1 Descripción de funciones

5.2 Elementos de mando y de indicación
