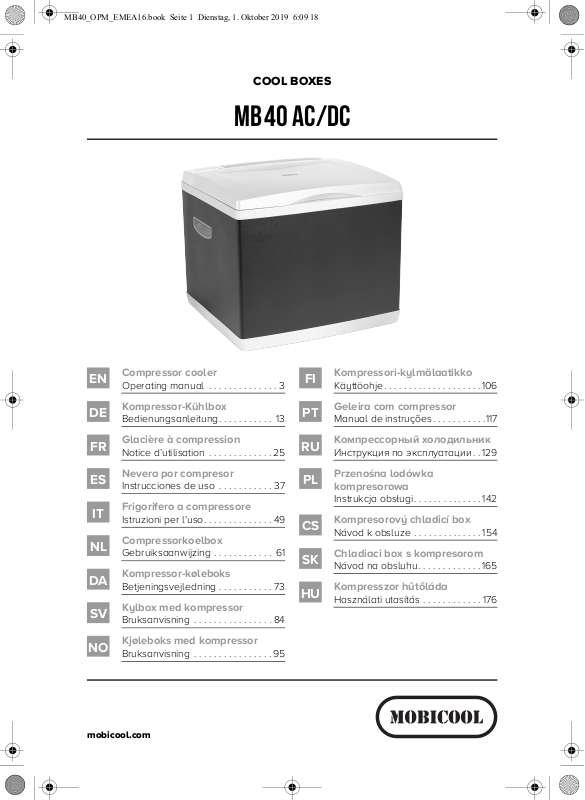

Mobicool MB40 User manual

DEFRES

ITNLDASVNO

PTRUPL

CSSKHU

COOL BOXES

MB40 AC/DC

Compressor cooler

Operating manual . . . . . . . . . . . . . . 3

Kompressor-Kühlbox

Bedienungsanleitung. . . . . . . . . . . 13

Glacière à compression

Notice d’utilisation . . . . . . . . . . . . . 25

Nevera por compresor

Instrucciones de uso . . . . . . . . . . . 37

Frigorifero a compressore

Istruzioni per l’uso. . . . . . . . . . . . . . 49

Compressorkoelbox

Gebruiksaanwijzing . . . . . . . . . . . . 61

Kompressor-køleboks

Betjeningsvejledning . . . . . . . . . . . 73

Kylbox med kompressor

Bruksanvisning . . . . . . . . . . . . . . . . 84

Kjøleboks med kompressor

Bruksanvisning . . . . . . . . . . . . . . . . 95

Kompressori-kylmälaatikko

Käyttöohje. . . . . . . . . . . . . . . . . . . .106

Geleira com compressor

Manual de instruções . . . . . . . . . . .117

Компрессорный холодильник

Инструкция по эксплуатации . .129

Przenośna lodówka kompresorowa

Instrukcja obsługi. . . . . . . . . . . . . . 142

Kompresorový chladicí box

Návod k obsluze . . . . . . . . . . . . . . 154

Chladiaci box s kompresorom

Návod na obsluhu. . . . . . . . . . . . .165

Kompresszor hűtőláda

Használati utasítás . . . . . . . . . . . . 176

mobicool.com

MB40 AC/DC

MAX

MIN

MB40 AC/DC Explanation of symbols

Please read this manual carefully before starting the device. Keep it in a safe place for future reference. If the device is passed on to another person, this manual must be handed over to the user along with it.

The manufacturer cannot be held liable for damage resulting from

improper usage or incorrect operation.

Contents

1 Explanation of symbols . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2 Safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

5 Intended use. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

3 Scope of delivery. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

4 Accessories. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

6 Technical description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

7 Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

8 Cleaning and maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

9 Troubleshooting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

10 Disposal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

11 Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

1 Explanation of symbols

WARNING!

! !

Safety instruction: Indicates a hazardous situation that, if not avoided, could result in death or serious injury.

CAUTION! Safety instruction: Indicates a hazardous situation that, if not

avoided, could result in minor or moderate injury.

NOTICE!

Indicates a situation that, if not avoided, can result in property damage.

Safety instructions MB40 AC/DC

NOTE

Supplementary information for operating the product.

2Safety instructions

WARNING! Fire hazard / Flammable materials

 Keep the ventilation openings on the device housing or in

installations free of obstructions.

 Do not use any mechanical objects or other media to speed up

the defrosting process, unless they have been recommended by the manufacturer for this purpose.

 Do not damage the refrigerant circuit.  Do not use electrical devices in the food compartments of the

cooler unless they are recommended by the manufacturer for this purpose.

WARNING! Failure to obey these warnings could result in death or serious injury.

Electrocution hazard

 Do not operate the cooling device if it is visibly damaged.  If this cooling device's power cable is damaged, it must be

replaced by the manufacturer, customer service or a similarly qualified person in order to prevent safety hazards.

 This cooling device may only be repaired by qualified personnel.

Improper repairs can lead to considerable hazards.

Fire hazard!

 When positioning the device, ensure the supply cord is not

trapped or damaged.

 Do not locate multiple portable socket-outlets or portable power

supplies at the rear of the device.

Health hazard

 This device can be used by children aged from 8 years and

above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the device in a safe way and understand the hazards involved.

MB40 AC/DC Safety instructions

 Children shall not play with the device.  Cleaning and user maintenance shall not be made by children

without supervision.

 Children aged from 3 to 8 years are allowed to load and unload

cooling devices.

Explosion hazard

 Do not store any explosive substances such as spray cans with

a flammable propellant in the cooling device.

CAUTION! Failure to obey these cautions could result in minor or moderate injury.

Electrocution hazard

 Before starting the cooling device, ensure that the power supply

line and the plug are dry.

 Disconnect the cooling device from the power supply

– before each cleaning and maintenance – after every use

Health hazard

 Please check if the cooling capacity of the device is suitable for

storing the food or medicine you wish to cool.

 Food may only be stored in its original packaging or in suitable

containers.

 Opening the cooling devicefor long periods can cause significant

increase of the temperature in the compartments of the device.

 Clean regularly surfaces that can come in contact with food and

accessible drainage systems.

 Store raw meat and fish in suitable containers in the device, so

that it is not in contact with or can drip onto other food.

 If the device is left empty for long periods:

– Switch off the device. – Defrost the device. – Clean and dry the device. – Leave the door open to prevent mould developing within the

device.

NOTICE! Damage hazard

 Check that the voltage specification on the type plate

corresponds to that of the energy supply.

Safety instructions MB40 AC/DC

 Only connect the cooling device as follows:

– With the DC connection cable to a DC power supply in the

vehicle

– Or with the AC connection cable to an AC power supply

 Connect the cooling device with an AC connection cable to the

AC power supply.

 Never pull the plug out of the socket by the cable.  If the cooling device is connected to a DC outlet: Disconnect the

cooling device and other power consuming devices from the battery before connecting a quick charging device.

 If the cooling device is connected to a DC outlet: Disconnect the

cooling device or switch it off when you turn off the engine. Otherwise you may discharge the battery.

 The cooling device is not suitable for transporting caustic

materials or materials containing solvents.

 The insulation of the cooling device contains flammable cyclo-

pentane and requires special disposal procedures. Deliver the cooling device at the end of its life-cycle to an appropriate recycling center.

 Do not use electrical devices inside the cooling device unless

they are recommended by the manufacturer for the purpose.

 Do not place the cooling device near naked flames or other heat

sources (heaters, direct sunlight, gas ovens etc.).

 Risk of overheating!

Ensure at all times that there is a minimum of 50 mm ventilation on all four sides of the cooling device. Keep the ventilation area free of any objects that could restrict the air flow to the cooling components. Do not place the cooling device in closed compartments or areas with none or minimal air flow.

 Ensure that the ventilation openings are not covered.  Do not fill the inner container with ice or fluids.  Never immerse the cooling device in water.  Protect the cooling device and cables against heat and moisture.

MB40 AC/DC Scope of delivery

3Scope of delivery

No. in

fig. 1, page 2

1 1 Cooling device

– 1 Instruction manual

Quantity Description

4 Accessories

Designation Description

Y24 24/12 DC/DC converter

for connecting 12 Vg cooling device to 24 Vg

5 Intended use

In compressor mode the cooler is suitable for cooling and deep freezing food- stuffs. In thermoelectric mode the cooler is only suitable for cooling foodstuffs.

The device is designed for use with:  a 12 V vehicle electrics socket of a car (such as a cigarette lighter), boat or

caravan (see voltage specification on the type plate)

 a 230 V AC mains supply The appliance may also be used for camping use. The appliance shall not to

be exposed to rain.

CAUTION! Health hazard!

If you wish to cool medicines, please check if the cooling capacity of the device is suitable for the medicine in question.

Technical description MB40 AC/DC

6 Technical description

The hybrid cooler is suitable for portable use. It is equipped with two separate cooling systems. The device features a Peltier cooling system with heat discharged by a fan, as well as a compressor cooling system. The cooling system is non-wearing.

In thermoelectric mode (connection to 12 Vg), it can cool goods down to max. 20 °C below ambient temperature and keep them cool. In compressor mode (connection to 230 V), it can cool goods down to –15 °C and keep them cool.

In compressor mode, you can use the continuously variable thermostat to set the temperature within a range from +12 °C to –15 °C.

6.1 Description of the device

No. in

fig. 2, page 2

1 Handle

2 Ventilation slots

3 Thermostat

Description

7Operation

CAUTION! Health hazard!

Food may only be stored in its original packaging or in suitable containers.

NOTE

 Before starting your new cooling device for the first time, you

should clean it inside and outside with a damp cloth for hygienic reasons (please also refer to the chapter “Cleaning and maintenance” on page 11).

 A few water drops may form inside the cooler if it has been

cooling for a lengthy period. This is normal because the moisture in the air condenses to water when the temperature in the cooler falls. The cooler is not defective. Wipe it out with a dry cloth if necessary.

MB40 AC/DC Operation

7.1 Energy saving tips

 Choose a well ventilated location which is protected from direct sunlight.  Allow warm food to cool down first before placing it in the cooling device

to keep cool.

 Do not open the cooling device more often than necessary.  Do not leave the cooling device open for longer than necessary.

7.2 Using the cooler

NOTICE! Risk of damage

 Do not switch on the device immediately after transporting it.

This could damage the cooling system. Leave the device to stand for about 30 minutes after transporting, before you switch it on. This allows the refrigerant to collect again in the compressor, and the compressor does not run dry.

 Only operate the device from a single energy source. Simulta-

neous use of the thermoelectric cooling system and the compressor is not permitted.

 Ensure that the objects or goods placed in the cooling device

are suitable for cooling to the selected temperature.

 Ensure that food or liquids in glass containers are not exces-

sively refrigerated. Liquids expand when they freeze and can therefore destroy glass containers.

 Ensure that your cooler is well ventilated so that any heat cre-

ated can dissipate. Otherwise proper functioning cannot be ensured. It is especially important not to cover the air vents.

➤ Place the cooler on a firm base.

Connecting the cooler to 12 V (thermoelectric mode)

NOTE

➤ Make sure the cable between the cooler and the battery is protected by a

fuse (maximum 5 A).

➤ Plug the 12 V connection cable (fig. 1 2, page 2) into the cigarette lighter

socket or a 12 V socket in the vehicle.

✓ The cooler starts cooling the interior.

In thermoelectric mode, the thermostat has no function and the device cannot deep freeze.

Operation MB40 AC/DC

➤ To switch off the cooler:

– Disconnect the plug. – Wind the cable around the two holders on the back of the device for

storage.

NOTE

Connecting the cooler to 230 V (compressor mode)

➤ Connect the 230 V connection cable (fig. 1 3, page 2) to the 230 V AC

mains supply.

➤ Open the lid of the thermostat (fig. 2 3, page 2) by pressing down on it.

➤ Turn the thermostat (fig. 2 3, page 2) clockwise to the required position.

Disconnect the cooler from the battery when the engine is not running, as otherwise the battery will run down.

NOTE

Press down on the lid again to close it.

NOTE

The further you turn the thermostat towards “MAX”, the lower the refrigerating temperature.

✓ The cooler starts cooling the interior. ➤ To switch off the cooler:

– Turn the thermostat (fig. 2 3, page 2) anti-clockwise to “0”. – Disconnect the plug. – Wind the cable around the two holders on the back of the device for

storage.

7.3 Connecting to vehicle power

NOTE

If you connect the cooling device to the vehicle power, remember that you may have to turn on the ignition to supply it with power.

MB40 AC/DC Cleaning and maintenance

8 Cleaning and maintenance

NOTICE! Risk of damage

 Never clean the cooler under running water or in dish water.  Do not use abrasive cleaning agents or hard objects during

cleaning as these can damage the cooler.

➤ Occasionally clean the device interior and exterior with a damp cloth. ➤ Make sure that the air inlet and outlet vents on the device are free of any

dust and dirt, so that heat can be released and the device is not damaged.

9 Troubleshooting

Problem Possible cause Suggested remedy

Your device is not working (plug is inserted).

When operating from the DC socket (cigarette lighter):

The ignition is on and the cooler is not working.

There is no voltage flowing from the DC socket (cigarette lighter) in your vehicle.

No voltage present in the AC voltage socket.

The inner fan or the cooling element or the compressor is defective.

The fuse of the DC plug is dirty. This results in a poor electrical contact.

The fuse of the DC plug has blown.

The vehicle fuse has blown.

The ignition must be switched on in most vehicles to supply current to the cigarette lighter.

Try using another plug socket.

This can only be repaired by an authorised repair centre.

If the plug of your cooler becomes very warm in the DC socket fitting, either the fitting must be cleaned or the plug has not been assembled correctly.

Replace the fuse of the DC plug with one of the same rating (fig. 3 1, page 2).

Replace the vehicle's DC socket fuse (usually 15 A). Please refer to the operating manual of your vehicle.

10 Disposal

➤ Place the packaging material in the appropriate recycling waste bins

wherever possible.

Technical data MB40 AC/DC

If you wish to finally dispose of the product, ask your local recycling centre or specialist dealer for details about how to do this in

accordance with the applicable disposal regulations.

11 Technical data

MB40 AC/DC

Voltage: 12 Vg

220–240 Vw, 50 Hz

Power consumption: DC: 47 W

AC: 65 W

Cooling capacity: Thermoelectric mode (12 V): Compressor mode (230 V):

Refrigerant: R600a

Amount of coolant: 17 g

Category: 1

Energy efficiency class: A++

Energy consumption: 84 kWh/annum

max. 20 °C under ambient temperature

continuously variable from +12 °C to –15 °C

Gross capacity: 40 l

Usable capacity: 38 l

Climate class: N

Ambient temperature: +16 °C to +32 °C

Noise emission: 46 dB

Weight: approx. 21 kg

Dimensions: 520 x 510 x 450 mm

Inspection/certification:

Contains fluorinated greenhouse gases Hermetically sealed equipment

MB40 AC/DC Erklärung der Symbole

Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Kühlgerätes an den Nutzer weiter.

Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden.

Inhaltsverzeichnis

1 Erklärung der Symbole. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

2 Sicherheitshinweise. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

5 Bestimmungsgemäßer Gebrauch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

3 Lieferumfang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

4 Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

6 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

7 Bedienung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

8 Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

9 Störungsbeseitigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

10 Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

11 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

1 Erklärung der Symbole

WARNUNG!

Sicherheitshinweis auf eine Gefahrensituation, die zum Tod oder zu schwerer Verletzung führen kann, wenn sie nicht vermieden wird.

VORSICHT! Sicherheitshinweis auf eine Gefahrensituation, die zu einer leich-

ten oder mittelschweren Verletzung führen kann, wenn sie nicht vermieden wird.

Sicherheitshinweise MB40 AC/DC

ACHTUNG!

Hinweis auf eine Situation, die zu Sachschäden führen kann, wenn sie nicht vermieden wird.

HINWEIS

Ergänzende Informationen zur Bedienung des Produktes.

2 Sicherheitshinweise

WARNUNG! Brandgefahr/Brennbare Materialien

 Halten Sie die Lüftungsöffnungen am Gerätegehäuse oder in

Einbaukonstruktionen frei von Hindernissen.

 Benutzen Sie keine mechanischen Gegenstände oder andere

Mittel, um den Abtauprozess zu beschleunigen, außer wenn sie vom Hersteller dafür empfohlen werden.

 Beschädigen Sie nicht den Kältekreislauf.  Benutzen Sie keine Elektrogeräte in den Lebensmittelfächern

des Kühlgerätes, außer wenn diese Elektrogeräte vom Hersteller dafür empfohlen werden.

WARNUNG! Nichtbeachtung dieser Sicherheitshinweise kann zum Tod oder zu schweren Verletzungen führen.

Lebensgefahr durch Stromschlag

 Wenn das Kühlgerät sichtbare Beschädigungen aufweist, dürfen

Sie es nicht in Betrieb nehmen.

 Wenn das Anschlusskabel dieses Kühlgerätes beschädigt wird,

muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

 Reparaturen an diesem Kühlgerät dürfen nur von Fachkräften

durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen.

Brandgefahr

 Stellen Sie beim Aufstellen des Geräts sicher, dass das

Anschlusskabel nicht eingeklemmt oder beschädigt wird.

 Positionieren Sie an der Geräterückseite keine tragbaren

Mehrfachsteckdosen oder tragbare Netzteile.

MB40 AC/DC Sicherheitshinweise

Gesundheitsgefahr

 Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit

eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen verwendet werden, wenn sie beaufsichtigt werden oder eine Anleitung zur sicheren Benutzung des Geräts erhalten haben und sie die daraus resultierenden Gefahren verstehen.

 Kinder dürfen nicht mit dem Kühlgerät spielen.  Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne

Beaufsichtigung durchgeführt werden.

 Kinder im Alter von 3 bis 8 Jahren dürfen Kühlgeräte be- und

entladen.

Explosionsgefahr

 Lagern Sie keine explosionsfähigen Stoffe wie z. B. Sprühdosen

mit brennbarem Treibgas im Kühlgerät.

VORSICHT! Nichtbeachtung dieser Sicherheitshinweise kann zu leichten oder mittelschweren Verletzungen führen.

Lebensgefahr durch Stromschlag

 Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und

Stecker trocken sind.

 Trennen Sie das Kühlgerät von der Stromversorgung

– vor jeder Reinigung und Pflege – nach jedem Gebrauch

Gesundheitsgefahr

 Prüfen Sie, ob die Kühlleistung des Kühlgerätes den Anforderun-

gen der Lebensmittel oder Medikamente entspricht, die Sie kühlen wollen.

 Lebensmittel dürfen nur in Originalverpackungen oder

geeigneten Behältern eingelagert werden.

 Das Öffnen des Kühlgerätes über einen längeren Zeitraum kann

einen erheblichen Temperaturanstieg in den Fächern des Gerätes verursachen.

 Reinigen Sie regelmäßig Oberflächen, die mit Lebensmitteln und

zugänglichen Entwässerungssystemen in Berührung kommen können.

Sicherheitshinweise MB40 AC/DC

 Lagern Sie rohes Fleisch und Fisch in geeigneten Behältern im

Gerät, damit sie nicht mit anderen Lebensmitteln in Berührung kommen oder auf diese abtropfen.

 Wenn das Gerät für längere Zeit leer steht:

– Schalten Sie das Gerät aus. – Tauen Sie das Gerät ab. – Reinigen und trocknen Sie das Gerät. – Lassen Sie die Tür offen, um Schimmelbildung im Gerät zu

verhindern.

ACHTUNG! Beschädigungsgefahr

 Vergleichen Sie die Spannungsangabe auf dem Typenschild mit

der vorhandenen Energieversorgung.

 Schließen Sie das Kühlgerät nur wie folgt an:

– mit dem Gleichstrom-Anschlusskabel an das Gleichstromnetz

im Fahrzeug

– oder mit dem Wechselstrom-Anschlusskabel an das

Wechselstromnetz

 Schließen Sie das Kühlgerät mit dem Wechselstrom-Anschluss-

kabel an das Wechselstromnetz an.

 Ziehen Sie den Stecker nie am Anschlusskabel aus der Steck-

dose.

 Wenn das Kühlgerät an der Gleichstrom-Steckdose angeschlos-

sen ist: Klemmen Sie Ihr Kühlgerät und andere Verbraucher von der Fahrzeugbatterie ab, bevor Sie ein Schnellladegerät anschließen.

 Wenn das Kühlgerät an der Gleichstrom-Steckdose angeschlos-

sen ist: Trennen Sie die Verbindung oder schalten Sie das Kühlgerät aus, wenn Sie den Motor ausschalten. Sonst kann die Fahrzeugbatterie entladen werden.

 Das Kühlgerät ist nicht geeignet für den Transport ätzender oder

lösungsmittelhaltiger Stoffe.

 Die Isolierung des Kühlgeräts enthält brennbares Zyklopentan

und erfordert ein besonderes Entsorgungsverfahren. Führen Sie das Kühlgerät am Ende seiner Lebensdauer einer ordnungsgemäßen Entsorgung zu.

 Benutzen Sie keine Elektrogeräte innerhalb des Kühlgerätes,

außer wenn diese Elektrogeräte vom Hersteller dafür empfohlen werden.

MB40 AC/DC Lieferumfang

 Stellen Sie das Kühlgerät nicht in der Nähe von offenen Flammen

oder anderen Wärmequellen (Heizung, starke Sonneneinstrahlung, Gasöfen usw.) ab.

 Überhitzungsgefahr!

Achten Sie stets darauf, dass die Belüftung auf allen vier Seiten des Kühlgeräts mindestens 50 mm beträgt. Halten Sie den Lüftungsbereich frei von jeglichen Gegenständen, die den Luftdurchfluss zu den Kühlkomponenten behindern können. Platzieren Sie das Kühlgerät nicht in geschlossenen Fächern oder Bereichen, die keinen oder nur einen minimalen Luftstrom aufweisen.

 Achten Sie darauf, dass die Lüftungsöffnungen nicht abgedeckt

werden.

 Füllen Sie keine Flüssigkeiten oder Eis in den Innenbehälter.  Tauchen Sie das Kühlgerät nie in Wasser.  Schützen Sie das Kühlgerät und die Kabel vor Hitze und Nässe.

3Lieferumfang

Pos. in

Abb. 1, Seite 2

1 1 Kühlgerät

– 1 Bedienungsanleitung

Menge Bezeichnung

4Zubehör

Bezeichnung Beschreibung

Y24 24/12 DC/DC Wandler

zum Anschluss des 12-Vg-Kühlgerätes an 24 Vg

Bestimmungsgemäßer Gebrauch MB40 AC/DC

5 Bestimmungsgemäßer Gebrauch

Im Kompressorbetrieb eignet sich das Kühlgerät zum Kühlen und Tiefkühlen von Lebensmitteln. Im thermoelektrischen Betrieb eignet sich das Kühlgerät ausschließlich zum Kühlen von Lebensmitteln.

Das Gerät ist ausgelegt für den Betrieb an:  einer 12-V-Bordnetzsteckdose eines Autos (z. B. Zigarettenanzünder),

Boots oder Wohnmobils (siehe Spannungsangabe auf dem Typenschild)

 einem 230-V-Wechselstromnetz Das Gerät ist auch für Camping-Zwecke geeignet. Das Gerät darf keinem

Regen ausgesetzt werden.

VORSICHT! Gesundheitsgefahr!

Falls Sie Medikamente kühlen wollen, prüfen Sie, ob die Kühlleistung des Gerätes den Anforderungen der jeweiligen Arzneimittel entspricht.

6 Technische Beschreibung

Die Hybrid-Kühlbox ist für den mobilen Einsatz geeignet. Sie hat zwei voneinander unabhängige Kühlsysteme. Das Gerät verfügt über eine Peltierkühlung mit Wärmeabfuhr durch einen Lüfter sowie eine Kühlung durch einen Kompressor. Die Kühlung ist verschleißfrei.

Im thermoelektrischen Betrieb (Anschluss an 12 Vg) kann sie Waren bis max. 20 °C unter Umgebungstemperatur abkühlen bzw. kühl halten. Im Kompres- sorbetrieb (Anschluss an 230 Vw) kann sie Waren abkühlen bzw. kühl halten oder bis zu –15 °C tiefkühlen.

Im Kompressorbetrieb kann die Temperatur über einen Thermostat stufenlos von +12°C bis –15°C eingestellt werden.

6.1 Gerätebeschreibung

Pos. in

Abb. 2, Seite 2

1Tragegriff

2 Lüftungsöffnungen

3 Thermostat

Bezeichnung

MB40 AC/DC Bedienung

7 Bedienung

VORSICHT! Gesundheitsgefahr!

7.1 Tipps zum Energiesparen

 Wählen Sie einen gut belüfteten und vor Sonnenstrahlen geschützten

Einsatzort.

 Lassen Sie warme Speisen erst abkühlen, bevor Sie sie im Kühlgerät kühl

halten.

 Öffnen Sie das Kühlgerät nicht häufiger als nötig.  Lassen Sie das Kühlgerät nicht länger offen als nötig.

Lebensmittel dürfen nur in Originalverpackungen oder geeigneten Behältern eingelagert werden.

HINWEIS

 Bevor Sie das neue Kühlgerät in Betrieb nehmen, sollten Sie es

aus hygienischen Gründen innen und außen mit einem feuchten Tuch reinigen (siehe auch Kapitel „Reinigung und Pflege“ auf Seite 22).

 Ein paar Wassertropfen können sich im Inneren des Kühl-

gerätes absetzen, wenn es längere Zeit gekühlt hat. Dies ist normal, weil die Feuchtigkeit in der Luft zu Wassertropfen kondensiert, wenn die Temperatur im Kühlgerät abkühlt. Das Kühlgerät ist nicht defekt. Wischen Sie es ggf. mit einem trockenen Tuch aus.

Bedienung MB40 AC/DC

7.2 Kühlgerät verwenden

ACHTUNG! Beschädigungsgefahr!

 Schalten Sie das Gerät nicht sofort ein, nachdem Sie es trans-

portiert haben. Das Kühlsystem könnte sonst beschädigt werden. Lassen Sie das Gerät nach dem Transport mindestens 30 Minuten stehen, bevor Sie es einschalten. So kann sich das Kühlmittel wieder im Verdichter sammeln, und der Verdichter läuft nicht trocken.

 Betreiben Sie das Gerät nur an einer einzigen Energiequelle.

Die gleichzeitige Verwendung des thermoelektrischen Kühlsystems und des Kompressors ist unzulässig.

 Achten Sie darauf, dass sich nur Gegenstände bzw. Waren im

Kühlgerät befinden, die auf die gewählte Temperatur gekühlt oder werden dürfen.

 Achten Sie darauf, dass Sie Getränke oder Speisen in Glas-

behältern nicht zu stark abkühlen. Beim Gefrieren dehnen sich Getränke oder flüssige Speisen aus. Dadurch können die Glasbehälter zerstört werden.

 Achten Sie darauf, dass das Kühlgerät gut belüftet wird, damit

die entzogene Wärme abgeführt werden kann, andernfalls ist eine ordnungsgemäße Funktion nicht gewährleistet. Insbesondere dürfen die Lüftungsöffnungen nicht abgedeckt werden.

➤ Stellen Sie das Kühlgerät auf eine feste Unterlage.

Kühlgerät an 12 V anschließen (thermoelektrischer Betrieb)

HINWEIS

➤ Sichern Sie die Leitung zwischen Kühlgerät und Batterie durch eine

Sicherung (maximal 5 A) ab.

➤ Schließen Sie das 12-V-Anschlusskabel (Abb. 1 2, Seite 2) an den

Zigarettenanzünder oder eine 12-V-Steckdose im Fahrzeug an.

✓ Das Kühlgerät startet mit dem Kühlen des Innenraums. ➤ Wenn Sie das Kühlgerät außer Betrieb nehmen:

– Ziehen Sie den Anschlussstecker heraus. – Wickeln Sie das Anschlusskabel zur Aufbewahrung auf die beiden Hal-

Im thermoelektrischen Betrieb ist der Thermostat ohne Funktion und das Gerät kann nicht tiefkühlen.

ter an der Geräterückseite.

MB40 AC/DC Bedienung

HINWEIS

Kühlgerät an 230 V anschließen (Kompressorbetrieb)

➤ Schließen Sie das 230-V-Anschlusskabel (Abb. 1 3, Seite 2) an das

230-V-Wechselstromnetz an.

➤ Öffnen Sie den Deckel des Thermostats (Abb. 2 3, Seite 2), indem Sie

darauf drücken.

➤ Drehen Sie den Thermostat (Abb. 2 3, Seite 2) im Uhrzeigersinn in die

gewünschte Stellung.

✓ Das Kühlgerät startet mit dem Kühlen des Innenraums. ➤ Wenn Sie das Kühlgerät außer Betrieb nehmen:

– Drehen Sie den den Thermostat (Abb. 2 3, Seite 2) gegen den

– Ziehen Sie den Anschlussstecker heraus. – Wickeln Sie das Anschlusskabel zur Aufbewahrung auf die beiden Hal-

Trennen Sie das Kühlgerät bei Motorstillstand von der Batterie, damit diese nicht entladen wird.

HINWEIS

Durch erneutes Drücken wird der Deckel wieder geschlossen.

HINWEIS

Je weiter Sie den Thermostat in Richtung „MAX“ drehen, desto niedriger wird die Kühltemperatur.

Uhrzeigersinn auf „0“.

ter an der Geräterückseite.

7.3 An Zigarettenanzünder anschließen

HINWEIS

Wenn Sie das Kühlgerät an den Zigarettenanzünder Ihres Fahrzeugs anschließen, beachten Sie, dass Sie ggf. die Zündung einschalten müssen, damit das Gerät mit Strom versorgt wird.

Reinigung und Pflege MB40 AC/DC

8 Reinigung und Pflege

ACHTUNG! Beschädigungsgefahr!

➤ Reinigen Sie das Kühlgerät innen und außen gelegentlich mit einem

feuchten Tuch.

➤ Stellen Sie sicher, dass die Be- und Entlüftungsöffnungen des Kühlgerätes

frei von Staub und Verunreinigungen sind, damit die beim Betrieb entstehende Wärme abgeführt werden kann und das Kühlgerät keinen Schaden nimmt.

 Reinigen Sie das Kühlgerät niemals unter fließendem Wasser

oder gar im Spülwasser.

 Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel

oder harten Gegenstände, da diese das Kühlgerät beschädigen können.

MB40 AC/DC Störungsbeseitigung

9 Störungsbeseitigung

Störung Mögliche Ursache Lösungsvorschlag

Ihr Gerät funktioniert nicht (Stecker ist eingesteckt).

Betrieb an der DC-Steckdose (Zigarettenanzünder):

Die Zündung ist eingeschaltet, und die Box funktioniert nicht.

An der DC-Steckdose (Zigarettenanzünder) im Fahrzeug liegt keine Spannung an.

Die WechselspannungsSteckdose führt keine Spannung.

Der Innenlüfter oder das Kühlelement oder der Kompressor ist defekt.

Die Fassung der DCSteckdose ist verschmutzt. Das hat einen schlechten elektrischen Kontakt zur Folge.

Die Sicherung des DC-Steckers ist durchgebrannt.

Die Fahrzeug-Sicherung ist durchgebrannt.

In den meisten Fahrzeugen muss der Zündschalter eingeschaltet sein, damit der Zigarettenanzünder Spannung hat.

Versuchen Sie es an einer anderen Steckdose.

Die Reparatur kann nur von einem zugelassenen Kundendienstbetrieb durchgeführt werden.

Wenn Ihr Kühlgerätestecker in der DC-Steckdosenfassung sehr warm wird, muss entweder die Fassung gereinigt werden, oder der Stecker ist möglicherweise nicht richtig zusammengebaut.

Tauschen Sie die Sicherung des DC-Steckers durch eine gleichwertige Sicherung aus (Abb. 3 1, Seite 2).

Tauschen Sie die Fahrzeug-Sicherung der DC-Steckdose (üblicherweise 15 A) aus (Beachten Sie dazu die Betriebsanweisungen zu Ihrem KFZ).

10 Entsorgung

➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden

Recycling-Müll.

Wenn Sie das Produkt endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fach-

händler über die zutreffenden Entsorgungsvorschriften.

Technische Daten MB40 AC/DC

11 Technische Daten

MB40 AC/DC

Anschlussspannung: 12 Vg

220–240 Vw, 50 Hz

Leistungsaufnahme: DC: 47 W

AC: 65 W

Kühlleistung: Thermoelektrischer Betrieb (12 V): Kompressorbetrieb (230 V):

Kühlmittel: R600a

Kühlmittelmenge: 17 g

Kategorie: 1

Energieeffizienzklasse: A++

Energieverbrauch: 84 kWh/annum

Bruttoinhalt: 40 l

Nutzinhalt: 38 l

Klimaklasse: N

max. 20 °C unter Umgebungstemperatur

stufenlos von +12 °C bis –15 °C

Umgebungstemperatur: +16 °C bis +32 °C

Schallemissionen: 46 dB

Gewicht: ca. 21 kg

Abmessungen: 520 x 510 x 450 mm

Prüfung/Zertifikat:

Enthält fluorierte Treibhausgase Hermetisch geschlossene Einrichtung

MB40 AC/DC Explication des symboles

Veuillez lire ce manuel avec attention avant de mettre l’appareil en service. Conservez ensuite ce manuel. En cas de passer de l’appareil, veuillez le transmettre au nouvel acquéreur.

Le fabricant décline toute responsabilité en cas de dommages provoqués par une utilisation non-conforme de l'appareil ou par des erreurs de manipula-

tion.

Table des matières

1 Explication des symboles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

2 Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

5 Usage conforme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

3 Pièces fournies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

4 Accessoires. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

6 Description technique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

7 Utilisation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

8 Nettoyage et entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

9 Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

10 Retraitement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

11 Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

1 Explication des symboles

AVERTISSEMENT !

! !

Consigne de sécurité signalant une situation dangereuse qui peut entraîner la mort ou de graves blessures si elle n’est pas évitée.

ATTENTION ! Consigne de sécurité signalant une situation dangereuse qui peut

entraîner des blessures de gravité moyenne ou légère si elle n’est pas évitée.

Consignes de sécurité MB40 AC/DC

AVIS !

Remarque signalant une situation qui peut entraîner des dommages matériels si elle n’est pas évitée.

REMARQUE

Informations complémentaires sur l'utilisation du produit.

2 Consignes de sécurité

AVERTISSEMENT ! Risque d’incendie/matériaux inflammables

 Dégagez les ouvertures d’aération sur le bâti de l'appareil ou

dans les éléments encastrés.

 N’exploitez aucun objet mécanique ou tout autre moyen pour

accélérer le processus de dégivrage, sauf si le fabricant le recommande.

 N’endommagez par le circuit frigorifique.  N'exploitez aucun appareil électrique dans les compartiments

pour aliments des équipements de réfrigération, sauf si le fabricant le recommande.

AVERTISSEMENT ! Le non-respect de ces mises en garde peut entraîner des blessures graves, voire mortelles.

Danger de mort par électrocution

 Si l’appareil présente des dégâts visibles, vous ne devez pas le

mettre en service.

 Si le câble de raccordement de l’appareil est endommagé, il doit

être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire, afin d’éviter tout danger.

 Seul un personnel qualifié est habilité à effectuer des répara-

tions sur l’appareil. Toute réparation mal effectuée risque d’entraîner de graves dangers.

Risque d’incendie

 Veillez à ne pas coincer ni endommager le cordon d’alimenta-

tion lors de la mise en place de l’appareil.

 Ne placez pas de multiprises portables ou de blocs d’alimenta-

tion portables à l'arrière de l’appareil.

MB40 AC/DC Consignes de sécurité

Risque pour la santé

 Cet appareil peut être utilisé par des enfants âgés de 8 ans et

plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d’expérience et de connaissances, s’ils sont sous surveillance ou ont reçu des instructions sur l’utilisation de l’appareil en toute sécurité et comprennent les risques impliqués.

 Les enfants ne doivent pas jouer avec cet appareil.  Le nettoyage et la maintenance ne doivent pas être effectués

par des enfants sans surveillance.

 Les enfants âgés de 3 à 8 ans peuvent charger et décharger les

appareils de réfrigération.

Risque d'explosion

 Ne stockez aucune substance explosive comme p. ex. des

aérosols contenant des agents propulseurs dans l'appareil.

ATTENTION ! Le non-respect de ces mises en garde peut entraîner des blessures légères ou de gravité modérée.

Danger de mort par électrocution

 Avant de mettre l’appareil en service, assurez-vous que la ligne

d’alimentation électrique et la fiche sont sèches.

 Débranchez l'appareil du secteur

– avant tout nettoyage et entretien – après chaque utilisation

Risque pour la santé

 Veuillez vérifier si la puissance frigorifique de l'appareil corres-

pond à la température de conservation recommandée pour les aliments ou les médicaments que vous souhaitez refroidir.

 Les aliments ne peuvent être conservés que dans leurs

emballages originaux ou dans des récipients appropriés.

 Une ouverture prolongée de l’appareil de réfrigération peut

entraîner une augmentation significative de la température dans les compartiments de l’appareil.

 Nettoyez régulièrement les surfaces qui entrent en contact avec

les aliments, ainsi que les systèmes de drainage accessibles.

Consignes de sécurité MB40 AC/DC

 Stockez la viande et le poisson crus dans des récipients appro-

priés afin qu’ils n’entrent pas en contact avec d’autres aliments qui se trouvent dans l’appareil ou ne risquent pas de couler dessus.

 Si l’appareil reste vide pendant une longue période :

– Éteignez l’appareil. – Dégivrez l’appareil. – Nettoyez et séchez l’appareil. – Laissez la porte ouverte pour éviter la formation de moisis-

sures à l’intérieur de l’appareil.

AVIS ! Risque d'endommagement

 Comparez la tension indiquée sur la plaque signalétique avec

l’alimentation électrique dont vous disposez.

 Branchez l’appareil uniquement comme indiqué ci-dessous :

– avec le câble de raccordement CC sur une prise CC du

véhicule

– ou avec le câble de raccordement CA au secteur à courant

alternatif

 Branchez l'appareil à l'aide du câble de raccordement CA au

réseau alternatif.

 Ne tirez jamais sur le câble de raccordement pour sortir la fiche

de la prise.

 Si la glacière est raccordée à la prise CC : débranchez de la

batterie la glacière et les autres consommateurs d’énergie avant de raccorder un chargeur rapide.

 Si la glacière est raccordée à la prise CC : débranchez ou

éteignez la glacière lorsque vous éteignez le moteur. Dans le cas contraire, il se pourrait que la batterie se décharge.

 N’utilisez pas la glacière pour le transport de produits corrosifs

ou de solvants.

 Cette glacière contient du cyclopentane inflammable dans son

isolation. Les gaz contenus dans le matériau d'isolation exigent une procédure de retraitement particulière. Une fois que vous ne l'utilisez plus, recyclez l'appareil de manière conforme.

 N'utilisez aucun appareil électrique dans la glacière, sauf si ces

appareils sont recommandés par le fabricant pour cet usage.

 Ne placez pas l’appareil près de flammes ou d’autres sources de

chaleur (chauffage, rayons solaires, réchauds à gaz, etc.).

MB40 AC/DC Pièces fournies

 Risque de surchauffe !

En toutes circonstances, maintenir une zone de ventilation de 50 mm minimum autour du dispositif de réfrigération. Cette zone de ventilation doit rester libre de tout objet susceptible de réduire le flux d’air acheminé vers les composants réfrigérants. Ne placez pas le dispositif de réfrigération dans des zones ou à l’intérieur de boîtiers clos dans lesquels l’air ne peut circuler pas ou trop peu.

 Assurez-vous que les fentes d’aération ne sont pas recouvertes.  Ne pas remplir le bac intérieur de substances liquides ou de

glace.

 Ne plongez jamais l’appareil dans l’eau.  Tenez l’appareil et les câbles à l’abri de la chaleur et de

l’humidité.

3 Pièces fournies

Pos. dans

fig. 1, page 2

Quantité Désignation

1 1 Glacière

– 1 Notice d’emploi

4 Accessoires

Désignation Description

Y24 Transformateur 24/12 CC/CC

pour raccorder la glacière 12 Vg à une prise 24 Vg

Usage conforme MB40 AC/DC

5Usage conforme

En fonctionnement avec compresseur, la glacière peut être utilisée pour refroidir ou congeler des aliments. En fonctionnement thermoélectrique, elle peut uniquement être utilisée pour refroidir des aliments.

L'appareil est conçu pour fonctionner sur :  une prise 12 V du réseau de bord de votre voiture (p. ex. allume-cigares),

de votre bateau ou de votre camping-car (voir la tension indiquée sur la plaque signalétique)

 un réseau alternatif 230 V L’appareil convient également au camping. L'appareil ne doit pas être exposé

à la pluie.

ATTENTION ! Risque pour la santé !

Si vous souhaitez conserver au frais des médicaments, nous vous prions de vérifier si la puissance frigorifique de l’appareil correspond à la température de conservation recommandée pour le médicament.

6 Description technique

La glacière hybride convient pour une utilisation mobile. Elle est équipée de deux systèmes de réfrigération indépendants. Elle dispose d'une réfrigération par effet Peltier avec évacuation de la chaleur par un ventilateur et d'un refroidissement par un compresseur. Le refroidissement ne s'use pas.

Lors du fonctionnement thermoélectrique (raccordement 12 Vg), les aliments ne peuvent être refroidis ou tenus au frais que jusqu'à max. 20 °C en dessous de la température ambiante. En fonctionnement avec compresseur (raccordement 230 V), les aliments peuvent être refroidis, tenus au frais ou congelés jusqu'à –15 °C.

En fonctionnement avec compresseur, la température est réglée par un thermostat réglable en continu sur une plage allant de +12 °C à –15 °C.

+ 158 hidden pages
