MOBEYE MOBEYE CMVXI-R User guide [de]

INSTALLATIONSANLEITUNG

Mobeye® Außenalarmsystem

CMVXI-R

SW Fassung 5.n

INHALT

1. Allgemeine Beschreibung 3

2. Standard Verhalten 4

2.1 Mobeye Außenalarmsystem mit Mobeye SIM und Internet Portal 4

2.2 Mobeye Außenalarmsystem mit eigener SIM-Karte 5

3. Erste Schritte 6

3.1 Das Öffnen des Mobeye Außenalarmsystems 6

3.2 SIM-Karte einlegen 7

3.3 Einsetzen der Batterien 7

4. Programmierung bei der Verwendung der Mobeye SIM/Portal 8

4.1 Anmeldung im Mobeye Internet Portal 8

4.2 Aktivieren der Mobeye Sim-Karte 8

4.3 In den Programm-Modus gehen 9

4.4 Aktivierung des Gerätes im Mobeye Internet Portal 9

4.5 Konfiguration und Synchronisierung 10

4.6 Benutzung des Mobeye Internet Portals 10

4.7 Ein- und Ausschalten des Moduls 12

4.8 Bestätigung der Alarmmeldung 12

4.9 Zurücksetzen (Reset) des Mobeye Außenalarmsystem 13

5. Einstellungsmöglichkeiten 14

5.1 (Alarm)Telefonnummern 14

5.2 Anruf-Alarmierungstyp 14

5.3 SMS-Alarmierungstyp 15

5.4 Ausgangsverzögering 15

5.5 Eingangsverzögerung 15

5.6 Inaktive Zeit 15

5.7 Automatisch Ein- und Ausschalten 16

5.8 Testmeldung 16

6. Programmierung bei der Verwendung einer eigenen SIM-Karte 18

6.1 In den Programm-Modus gehen 18

6.2 Programmierung mindestens einer Telefonnummer 18

6.3 Programmierung der Einstellungen per SMS 19

7. Schema SMS-Kommandos für Programmierung mit eigener SIM 21

7.1 Schema SMS-Kommandos für Programmierung 21

7.2 Ein- und Ausschalten des Moduls 23

7.3 Bestätigung der Alarmmeldung 23

7.4 Zurücksetzen (Reset) des Mobeye Außenalarmsystem 23

7.5 SMS-Abfragen bei eigener SIM-Karte 24

1

7.6 Technische Meldungen 25

8. Status Feedback 26

2

Achtung

Diese Gebrauchsanleitung enthält wichtige Richtlinien für die Inbetriebnahme und den Gebrauch
des Mobeye® Gerätes sowie sie in dieser Anleitung beschrieben sind.
Lesen Sie die Anleitung sorgfältig durch bevor Sie das Gerät in Betrieb nehmen.
Bei Schäden, die durch Nichtbeachtung der Richtlinien und der Gebrauchsanweisung entstehen,
wird keine Haftung übernommen und die Garantie erlischt. Der Anwender hat sich regelmäßig von
der ordnungsgemäßen Funktion des Mobeye®-Gerätes zu vergewissern.
Der Hersteller haftet nicht für (direkten und indirekten) Schäden, die durch fehlerhafte Bedienung
oder durch ein nicht ordnungsgemäß funktionierendes Gerät, Programmen, Internet- oder Telecom­Verbindung entstehen. Der Hersteller ist auf keinerlei Weise haftbar für den Verlust von seitens des
Kunden angewendeten Anmeldecodes oder persönlichen Codes.

Sicherheitsrichtlinien

• Die Umgebungstemperatur darf während des Betriebes nicht über- oder unterschritten werden
(nicht unter -10 °C und nicht höher als +50 °C).

• Das Gerät ist bestimmt für den Gebrauch in trockenen und sauberen Räumen.

• Das Gerät ist gegen Feuchtigkeit, Spritzwasser sowie Unter- und Überhitzung zu schützen.

• Das Gerät darf nur mit den vom Hersteller vorgeschriebenen Batterien betrieben werden.

• Das Gerät ist gegen starke Erschütterungen und Vibrationen zu schützen.

• Lassen Sie das Gerät nicht fallen.

• Das Gerät darf nicht in der Umgebung von brennbaren Gasen, Dämpfen oder Staub-

entwicklungen aufgestellt und betrieben werden.

• Das Gerät darf nur durch einen Mobeye®-Sachverständigen Fachmann repariert werden.

• Bei einer Wartung oder Reparatur des Gerätes dürfen nur Original-Ersatzteile verwendet

werden. Die Verwendung von fremden Ersatzteilen kann zur Beschädigung des Gerätes führen.

Vorschriftsmäßiger Gebrauch

Der Gebrauch dieses Gerätes nach Vorschrift ist das Generieren von Daten- und SMS-Berichten
und telefonischen Meldungen nach einem Alarm.
Andere Verwendungen außerhalb des festgelegten Gebrauchs sind nicht zulässig.

Produkt- und Batterie-Recycling

Wenn Sie dieses Produkt entsorgen, dann trennen Sie das Produkt und die CR123-Batterien bitte
von den sonstigen Abfällen um sicherzustellen, dass es umweltgerecht recycelt werden kann. Für
weitere Informationen zur Zusammentragung und sachgemäßen Entsorgung wenden Sie sich an
die zuständige örtliche Behörde oder an den Händler, bei dem Sie dieses Produkt gekauft haben.

3

1. ALLGEMEINE BESCHREIBUNG

Das Mobeye Außenalarmsystem ist ein batteriegespeister Außenbewegungssensor
mit passiven Infrarotsensoren, integriertem Kommunikationsmodul und Tag-Lesege­rät. Es reagiert auf Bewegungen und sendet Warnmeldungen im Alarmfall.

Um das Gerät zu aktivieren, sind einige Schritte zu befolgen.
Zunächst müssen Sie eine SIM-Karte auswählen, die im Gerät platziert werden soll.

Sie können die Mobeye-SIM-Karte oder Ihre eigene SIM-Karte verwenden. Die
Mobeye-SIM-Karte bietet Zugriff auf das Mobeye Internet Portal. In dieser
Verwaltungsumgebung erhält das Gerät zusätzliche Funktionen wie Online­Programmierung, Status- und Verlaufsanzeige, weitere Optionen zum Weiterleiten
von Nachrichten und überwacht Testnachrichten (Keep Alive). Darüber hinaus ist die
Mobeye SIM eine kostengünstige M2M-Roaming-SIM-Karte, die weltweit mehrere
Anbieter nutzen kann und mehr Sicherheit bietet als eine anbietergebundene SIM­Karte.

Bei Verwendung einer eigenen SIM-Karte funktionieren die wichtigsten Alarmfunk­tionen wie Aufrufen und/oder SMS nach einem Alarm ebenfalls.

Wenn die Installationsschritte für beide Verwendungsmodi unterschiedlich sind, wird
dies unten angegeben. Die Verwendung des Mobeye Internet Portals mit der
Mobeye SIM-Karte wird auch als Mobeye SIM/Portal bezeichnet.

4

2. STANDARD VERHALTEN

2.1 MOBEYE AUßENALARMSYSTEM MIT MOBEYE SIM UND INTERNET PORTAL

Der Mobeye Außenalarmsystem mit der Mobeye SIM-Karte, registriert in dem
Mobeye Internet Portal, hat das folgende Standardverhalten als Werkseinstellung:

- W Wenn eine Bewegung durch die Sensoren detektiert ist, wird der Mobeye
Außenalarmsystem die programmierten Telefonnummern anrufen und sendet
eine Nachricht an das Portal. Das Portal wird die Nachricht als E-Mail und/oder
als SMS-Nachricht an die voreingestellten (Alarm) Ansprechpartner weiterleiten.
Verschiedene Personen können eingestellt werden für Alarmmeldungen
und/oder technischen Nachrichten.

- Sind die Batterien des Mobeye Außenalarmsystem erschöpft, sendet er eine
Nachricht an das Portal. Das Portal wird die als "Service"-Nachricht weiterleiten.

- Die Verbindung zwischen dem Mobeye Außenalarmsystem und dem Portal wird
alle 7 Tage geprüft. Wenn keine Verbindung hergestellt werden kann, sendet
das Portal eine "non-Keep-Alive" Meldung an die (Service) Ansprechpartner wie
im Portal eingegeben. Das Intervall kann geändert werden.

Kapitel 4.9 beschreibt wie das Verhalten beeinflusst werden kann.
Wie beschrieben, sendet der Mobeye Außenalarmsystem neben einem Anruf im

Alarmfall auch verschiedene Nachrichten an das Mobeye Internet Portal. Dies
erfolgt, soweit möglich, über den Datenverkehr. Als Rückfall werden die
Alarmmeldungen per SMS an das Portal gesendet. Beide
Kommunikationsmethoden sind in der Pauschale der SIM-Karte enthalten.
Nachrichten können vom Portal an Kontakte wie SMS und/oder kostenlose E-Mail
weitergeleitet werden. Wenn das SMS-Guthaben niedrig ist, erhält der Kontoinhaber
eine Nachricht um diese Online zu aktualisieren.

5

2.2 MOBEYE AUßENALARMSYSTEM MIT EIGENER SIM-KARTE

Der Mobeye Außenalarmsystem mit einer eigenen SIM-Karte hat das folgende
Standardverhalten als Werkseinstellung:

- Wenn eine Bewegung durch die Sensoren detektiert ist, wird der Mobeye
Außenalarmsystem eine Alarm-SMS an die vorprogrammierten Telefonnummern
verschicken und anrufen.

- Sind die Batterien des Mobeye Melders erschöpft, wird dieses über eine SMS­Nachricht an den Administrator (erste Telefonnummer) gemeldet.

Kapitel 4.9 beschreibt wie das Verhalten beeinflusst werden kann.

6

3. ERSTE SCHRITTE

Bei der Inbetriebnahme des Mobeye Außenalarmsystem sind folgende Schritte in
der nachstehenden Reihenfolge erforderlich:

1. Das Öffnen des Mobeye Außenalarmsystems

2. Einlegen der SIM-Karte

3. Einsetzen der Batterien

4. Programmierung bei der Verwendung der Mobeye SIM/Portal-Service

a. Anmeldung im Mobeye Internet Portal
b. Aktivieren der Mobeye SIM-Karte
c. In den Programm-Modus gehen
d. Aktivieren des Gerätes im Mobeye Internet Portal
e. Konfiguration und Synchronisierung

5. Programmierung bei der Verwendung einer eigenen SIM-Karte

a. In den Programm-Modus gehen
b. Konfiguration

Die Schritte 1 bis 3 werden in den Abschnitten 3.1 bis 3.3 beschrieben.
Schritt 4 ist beschrieben in Kapitel 4, Schritt 5 in Kapitel 6.

3.1 DAS ÖFFNEN DES MOBEYE AUßENALARMSYSTEMS

Entfernen Sie die Schraube auf der Unterseite des Systems (neben dem Tag­Leser). Öffnen Sie den weißen Deckel des Gehäuses, durch Pressen gegen die
schwarze Kappe, und nach außen Bewegen der weißen Kappe. Dann entfernen Sie
die zwei Schrauben in den schwarzen Innengehäuse und nehmen Sie den
schwarzen Teil aus. Achten Sie darauf, dass die Drähte sich nicht lösen.
Im Handbuch des Optex-Detektors finden Sie eine vollständige Erklärung, wie man
den Detektor öffnen kann.

7

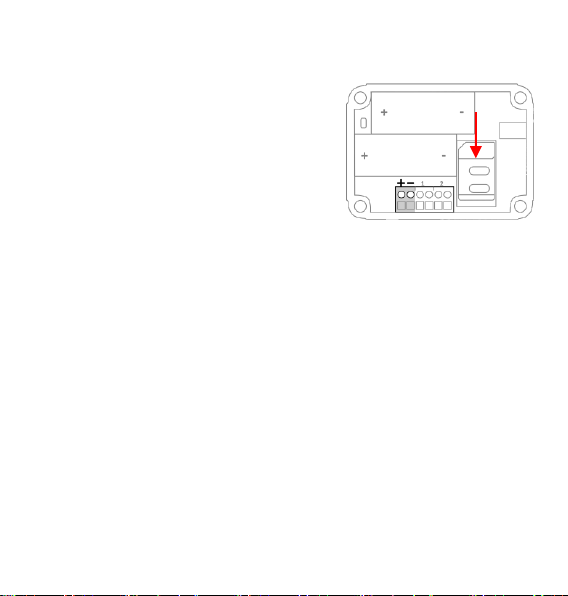

3.2 SIM-KARTE EINLEGEN

Legen Sie die SIM-Karte in das Modul. Drücken Sie die schwarze Abdeckung etwas
nach außen um den Halter zu öffnen.

Bei Verwendung der Mobeye SIM-Karte:

Die SIM-Karte ist gesichert und wird nur in einem
Mobeye Gerät funktionieren. Bitte verwenden Sie
die Karte nicht in einem anderen Gerät.

Bei Verwendung der eigenen SIM-Karte:

Die SIM-Karte muss den PIN-Code "0000" haben
oder sie wird ohne PIN-Code eingelegt.

(Ein PIN-Code kann geändert oder gelöscht werden in dem Sie die SIM-Karte in ein Mobiltelefon
legen. In dem Menü "Sicherheit" kann der PIN-Code dann geändert oder gelöscht werden. Siehe
Handbuch des Mobiltelefons).

Die SIM-Karte muss eingelegt werden, bevor Sie die Batterien einsetzen. Bei einem
Wechsel der SIM-Karte müssen die Batterien entfernt werden. Die Einstellungen
werden im internen Speicher des Geräts aufbewahrt.
Die SIM-Karte muss die "normale" Größe haben und für 2G geeignet sein. Es wird
empfohlen, eine M2M SIM-Karte zu verwenden.

3.3 EINSETZEN DER BATTERIEN

Legen Sie die zwei Batterien (CR123) ein. Verwenden Sie die +/- Hinweis für die
korrekte Platzierung. Bei einem Wechsel werden die Einstellungen im internen
Speicher des Geräts aufbewahrt.
Bei Verwendung des zusätzlichen Batteriepacks: Verbinden Sie den weißen Stecker
mit dem Stecker, der in die +/- Buchse eingesteckt ist. Legen Sie den Akku neben
der Platine im Gehäuse. Dies wird eingeklemmt, sobald das Gehäuse geschlossen
wird.

Das Gehäuse kann nach diesem Schritt oder erst nach der Programmierung
geschlossen werden.

8

4. PROGRAMMIERUNG BEI DER VERWENDUNG DER MOBEYE SIM/PORTAL

4.1 ANMELDUNG IM MOBEYE INTERNET PORTAL

Gehen Sie zu www.mymobeye.com
und melden Sie sich für ein neues Konto
an. Für die deutsche Sprache klicken Sie
auf die deutsche Flagge.

Folgen Sie den Anweisungen auf dem Bildschirm.
Sie erhalten eine E-Mail, die das neue Konto bestätigt. Danach können Sie sich im

Portal einloggen.
Falls Sie diese E-Mail nicht erhalten, überprüfen Sie bitte Ihre Spam-Box oder

fragen Sie Mobeye ([e-mail]).

4.2 AKTIVIEREN DER MOBEYE SIM-KARTE

Um die Mobeye SIM-Karte im Mobeye Internet Portal zu
aktivieren, wählen Sie den Bildscherm "Hinzufügen" und
dann "Aktivieren SIM-Karte ".

Geben Sie die SIM-Kartennummer ein. Die Nummer
finden Sie auf der Plastik-SIM-Karte unter dem Barcode.
Sie können die gesamte Nummer oder nur die letzten 8
Ziffern verwenden.

Der Bildschirm führt Sie durch mehrere Pop-ups. Wenn der Gerätetyp gefragt wird,
wählen Sie Ihr Gerät (nach "CMVXI-R " suchen) und die Art des Vertrages (zB. "
CMVXI-R SIM + Portal Monitoring") aus.

Hinzufügen

Aktivieren Sim-Karte

9

4.3 IN DEN PROGRAMM-MODUS GEHEN

Zur Aktivierung des Gerätes im Mobeye Internet Portal muss das Kommunikations­modul offen und verbunden mit dem Netzwerk sein.

Der Mobeye Außenalarmsystem geht im Programm-Modus durch Einlegen der
Batterien. Zuerst sucht das Kommunikationsmodul eine Netzwerkverbindung.
Während dieser Zeit blinkt die LED im Tag-Lesegerät grün/rot. Danach blinkt es
schnell grün. Innerhalb von 10-30 Sekunden ist die Verbindung hergestellt und die
LED blinkt grün 1 Sek. An/1 Sek. Aus (oder "an", falls es jetzt verbunden mit dem
Portal ist).

Das Außenalarmsystem geht auch in den Programm-Modus wenn ein angemeldeter

Tag für 5 Sekunden gegen das Tag-Lesegerät gehalten wird bis ein zweiter kurzer

Piepton ertönt. Die LED im Tag-Lesegerät blinkt grün/rot während der
Verbindungssuche.

Nach 3 Minuten tritt ein Time-out auf und das Kommunikationsmodul schließt sich,
um Batterie zu sparen. Das Gerät geht in die Low-Power-Betriebsart.

4.4 AKTIVIERUNG DES GERÄTES IM MOBEYE INTERNET PORTAL

Wenn der Mobeye Außenalarmsystem im Initialzustand ist (die LED blinkt grün),
aktivieren Sie das Gerät im Mobeye Internet Portal, indem Sie auf das Symbol
"Gerät aktivieren" klicken, hinter der SIM-Karte.

Im ersten Pop-up-Fenster werden Sie aufgefordert den Sicherheitscode einzugeben.
Geben Sie den Werkscode "1111" ein. Das Gerät erhält eine Nachricht aus dem
Portal und der Datenaustausch wird gestartet. Der nächste Bildschirm wird Sie nach
einem Namen und einem Standort des Gerätes fragen. Diese Felder können später
geändert werden.

Kontrakt

Sim-Karte + Portal “Monitoring” Sim-Karte Telefonnummer

10

Name Ort Status Kommunikation
Mobeye Alarm Unit Hoofdstraat 1, A’dam √

Das neue Gerät erscheint im Dashboard, sobald die Aktivierung abgeschlossen ist.

Durch Klicken auf ein Gerät wird die Detailseite geöffnet.

4.5 KONFIGURATION UND SYNCHRONISIERUNG

Die Geräteeinstellungen können im Mobeye Internet Portal programmiert werden.
Auf diese Weise bereiten Sie die Einstellungen vor die vom Gerät abgeholt werden.
Die Kommunikation mit dem Gerät geht über das Portal, daher erfolgt eine
Datensynchronisation nach:

1) Jeder Nachricht an das Portal (zB. Alarm, Test, niedrige Batterien).

2) Wiedereinsetzen der Batterien.

3) Ein angemeldeter Tag für 5 Sekunden gegen das Tag-Lesegerät halten.
Die LED blinkt zuerst rot/grün, bis das Module mit dem Netzwerk verbunden ist.

Während die Datenübertragung blinkt die LED schnell.

4.6 BENUTZUNG DES MOBEYE INTERNET PORTALS
Dashboard

Bei Verwendung mehrerer Geräte werden auf dem Dashboard alle Geräte mit den
(Alarm-) Meldungen der letzten 24 Stunden, den (fehlenden) Testmeldungen und
dem Batteriestatus angezeigt.
Wählen Sie ein Gerät aus, um zu den Details zu gelangen.

Status & Protokoll

Der Statusblock zeigt mehrere Werte an, wichtige Informationen zum Gerät.
Wenn der "Synchronisiert" Status "Nein" ist, gibt es neue Optionen die vom Gerät
abgeholt werden sollen.
Der GSM-Status teilt die Netzwerkstärke der letzten Kommunikationssitzung mit.
Wenn der Wert niedriger als -95dB ist, dann platzieren Sie bitte das Gerät an einem
anderen Ort.

11

Klicken Sie auf das Positionssymbol , um den geografischen Standort während
des letzten Berichts anzuzeigen. Dies ist eine Angabe, die auf der "Zellen-ID"
basiert.

Das Protokoll zeigt alle historischen Ereignisse an. Die Ein- und Ausschalter der
Vergangenheit sind nach jeder Testmeldung sichtbar. Klicken Sie auf "Alles
anzeigen", um die Übersicht zu sehen.

Geräteeinstellungen

Die Konfigurationsoptionen (Einstellungen) können im Mobeye Internet Portal
geändert werden. Klicken Sie auf "Einstelliungen ändern" und geben Sie den
Sicherheitscode ein (Werkseinstellung ist "1111"). Siehe Kapitel 5 für die
Beschreibung der einzelnen Einstellungen.
Nach dem Speichern der neuen Einstellungen müssen sie vom Gerät abgeholt, d.h.
synchronisiert, werden. Mehr Informationen zur Synchronisation finden Sie unter 0.

Öffnen Sie die Gerätedetails um den Namen und den Standort des Gerätes zu
ändern. Diese Texte werden in jede SMS-Textnachricht und E-Mail kopiert und
dienen der Identifizierung des Gerätes. Es gibt ein Freitext als interner Text. Dieser
ist in den Berichten nicht enthalten.

Alarmbenachrichtigung

Geben Sie im Block "Kontakte für Textnachrichten" die Ansprechpartner ein, die
Alarm- und Servicemeldungen per SMS und/oder E-Mail erhalten.
Servicemeldungen können Warnungen über verpasste Keep-Alive (Test)
Nachrichten und niedrige Batteriespannungen sein. Um einen Kontakt hinzuzufügen,
bitte zuerst die Kontaktperson anlegen. Dies kann über die + erfolgen oder in der
Registerkarte Kontakt.
Die (max. 5) Rufnummern, die direkt vom Gerät angerufen werden, werden im Block
"Alarmrufe vom Gerät" eingestellt. Nach dem Speichern müssen sie vom Gerät
synchronisiert werden. Informationen zum Synchronisieren finden Sie unter 0.

12

Hinweise:

- Fügen Sie immer einen Kontakt ein, um Servicemeldungen per E-Mail zu
erhalten.

- Weisen Sie SMS erst nach der Testphase zu, um SMS-Guthaben einzusparen.

Meldungstexte

Die Meldungsexte enthalten den Text für jedes Ereignis, der zusätzlich zu Name und
Ort in den SMS-Textnachrichten und E-Mail-Nachrichten enthalten ist. Diese Texte
können an Ihren eigenen Text angepasst werden.

4.7 EIN- UND AUSSCHALTEN DES MODULS

Nach den oben beschriebenen Schritten ist das Mobeye Außenalarmsystem
einsatzbereit.

Das Einschalten geschieht wie folgt:

- Halten Sie ein Tag kurz gegen das Tag-Lesegerät, danach ertönt die Ausgangs­anzeige. Die Austrittszeit dauert 120 Sekunden; danach ist der Sensor aktiv. In
den ersten 20 Sekunden, blinkt die rote LED auf dem Optex-Sensor.

Das Ausschalten des Außenalarmsystems erfolgt so:

- Halten Sie ein Tag kurz gegen das Tag-Lesegerät. Sie hören erst einen kurzen
Piepton um anzuzeigen, dass das Tag gelesen und das System ausgeschaltet
wurde. Das Ausschalten ist beendet, sobald Sie 3 kurze Töne hören. Dies kann
direkt oder einige (max. 15) Sekunden später erfolgen.

4.8 BESTÄTIGUNG DER ALARMMELDUNG

Wenn das System aktiviert ist, wird es Alarmmeldungen senden. Zuerst wird eine
Nachricht an dem Portal gesendet, gefolgt von einem Anruf direkt vom Mobeye
Außenalarmsystem. Von den meisten Mobiltelefonen ist es möglich den Anruf durch
die Annahme des Anrufs und Drücken einer beliebiger Taste zu bestätigen. Die
anderen Alarmnummern werden danach nicht mehr angerufen.

13

4.9 ZURÜCKSETZEN (RESET) DES MOBEYE AUßENALARMSYSTEM

Um den Mobeye Außenalarmsystem auf die Standardeinstellungen zurückzusetzen
sind zwei Schritte erforderlich in der folgenden Reihenfolge:

1. Entfernen des Mobeye Außenalarmsystem vom Mobeye Internet Portal

2. Zurücksetzen des Mobeye Außenalarmsystem

1. Entfernen des Mobeye Außenalarmsystem vom Mobeye Internet Portal

Gehen Sie zu "Geräteeinstellungen" und klicken Sie auf das Löschsymbol im Block
"Gerät". Dann bestätigen Sie Ihre Auswahl.

2. Zurücksetzen des Mobeye Außenalarmsystem auf die
Standardeinstellungen

1. Batterien entnehmen und - falls zutreffend - den Stecker vom Batteriepack

abziehen.

2. Wiedereinsetzen der Batterien und halten Sie gleichzeitig den Tag für ca. 5

Sekunden gegen das Tag-Lesegerät gehalten.

3. Lassen Sie den Tag los, sobald die LED blinkt.

4. Falls zutreffend: Schließen Sie den Stecker des Batteriepacks an.

Nach einem erfolgreichen Reset blinkt die LED-Leuchte um anzuzeigen, dass das
Modul nicht konfiguriert ist. Auch der Sicherheits-Code steht wieder auf
Werkseinstellung.

Die SIM-Karte kommt wieder frei und wird auf dem Bildschirm "Hinzufügen"
angezeigt. Die SIM-Karte kann in Kombination mit dem Portal in einem anderen
(oder demselben) Gerät erneut verwendet werden.

14

5. EINSTELLUNGSMÖGLICHKEITEN

Der Mobeye Außenalarmsystem verfügt über viele Einstellmöglichkeiten, die das
Verhalten des Moduls beeinflussen. Bei einer Verbindung mit dem Mobeye Internet
Portal werden die Einstellungen im Portal vorbereitet. Wenn Sie Ihre eigene SIM-

Karte verwenden, erfolgt die Programmierung über SMS-Befehle (siehe Kapitel 5).

5.1 (ALARM)TELEFONNUMMERN

Der Mobeye Außenalarmsystem kann bis zu 5 Rufnummern (im Alarmfall) direkt
anrufen (TEL1… TEL5). Von den meisten Mobiltelefonen ist es möglich den Anruf
durch die Annahme des Anrufs und Drücken einer beliebiger Taste zu bestätigen.
Die anderen Alarmnummern werden danach nicht mehr angerufen.
Wenn Sie Ihre eigene SIM-Karte verwenden, müssen Sie mindestens eine Nummer
(auf TEL1) einstellen. Die TEL1 ... TEL5 werden dann für Telefonanrufe und/oder
Kurzmitteilungen vom Gerät verwendet.
Es ist nicht erforderlich Telefonnummern einzugeben bei der Verwendung des
Mobeye Internet Portals. Wurden keine Telefonnummern eingegeben, werden die
Benachrichtigungen nur an das Portal gesendet und von dort per SMS und/oder
E-Mail weitergeleitet.
Hinweis: die Kontakte (unbegrenzte Anzahl) die SMS-Textnachrichten und/oder
E-Mails erhalten, können sich unterscheiden von den auf TEL1 ... TEL5
programmierten Nummern. Die Rufnummer in dem Portal sollten mit dem
Ländercode beginnen, bzw. [phone].

5.2 ANRUF-ALARMIERUNGSTYP

Auch wenn die Alarmtelefonnummern in den Optionen festgelegt sind, kann der
Anrufvorgang unterdrückt werden. Durch Ausschalten des Anrufs sendet das Gerät
die Benachrichtigung nur über Textnachrichten. Standardmäßig ist der Anruf­Alarmierungstyp auf ON (es wird angerufen) eingestellt.

15

5.3 SMS-ALARMIERUNGSTYP

Bei der Verwendung des Mobeye Internet Portals werden Textnachrichten (SMS/
E-Mail) über das Portal gesendet.
Wenn Sie Ihre eigene SIM-Karte verwenden, alarmiert der Mobeye
Außenalarmsystem nach einem Alarm an den Eingängen mit einem Anruf und einer
SMS. Es ist aber möglich, SMS zu deaktivieren (OFF), sodass nur ein Anruf
gesendet wird. Standardmäßig ist der SMS-Alarmierungstyp auf ON (es wird eine
SMS-Nachricht gesendet) eingestellt.

5.4 AUSGANGSVERZÖGERING

Die Ausgangsverzögerungszeit definiert die Zeit zwischen dem Moment des
Einschaltens des Moduls und dem ersten möglichen Bewegungserkennung. Die
Ausgangsverzögerung kann zwischen 0 und 999 Sekunden eingestellt werden.
Standardmäßig ist sie 120 Sekunden.

5.5 EINGANGSVERZÖGERUNG

Die Eingangsverzögerung ist die Zeitspanne zwischen dem Moment des Eintritts
und dem Moment, an dem die erste SMS-Nachricht verschickt wird. Wird das
Mobeye Außenalarmsystem innerhalb der Eingangsverzögerungszeit mit dem Tag
ausgeschaltet, wird keine Meldung verschickt.
BITTE BEACHTEN SIE: Bei einer Eingangsverzögerung von 15 Sekunden kann es
noch immer etwas länger dauern, bis die erste Alarmmeldung verschickt wird, wenn
für das Zustandekommen der Netzwerkverbindung mehr Zeit benötigt wird.
Die Zeit kann zwischen 0 und 999 Sekunden eingestellt werden. Standardmäßig ist
dieser Wert auf 15 Sekunde eingestellt.

5.6 INAKTIVE ZEIT

Die "inaktive Zeit" ist die Zeit, in der ein Eingang inaktiv wird nach einem Auslöser.
Während der inaktiven Zeit wird keine neue Alarmmeldung gesendet. Nur, wenn der
Eingang zu dem Nicht-Alarmzustand zurückkehrt, wieder aktiviert wird und aktiv
bleibt, wird ein Alarm nach der inaktiven Zeit gesendet. Die Zeit kann zwischen 0

16

und 60 Minuten gewählt werden. Wird diese Zeit auf "0" gesetzt, dann wird der
Eingang wieder aktiv, sobald der Eingang zu seinem Nicht-Alarm-Status
zurückgekehrt ist.
Standardmäßig ist dieser Wert auf “0” eingestellt.

5.7 AUTOMATISCH EIN- UND AUSSCHALTEN

Der Mobeye Außenalarmsystem funktioniert nur wenn das Gerät eingeschaltet ist,
was über die Ein/Aus-Taste erfolgt. Es ist möglich das Gerät automatisch zu
aktivieren und deaktivieren, basierend auf einem Zeitplan (Schema). Dabei können
zwei unterschiedliche Zeitpläne eingegeben werden, zum Beispiel für den
Unterschied zwischen Wochentage und Wochenende.

Per Voreinstellung gelten die automatischen Zeiten für alle Tage. Es ist möglich, die
Zeiten unterschiedlichen Tagen in der Woche zuzuweisen. Auf diese Weise legt
man zwei verschiedene Zeitpläne (Schemata) an, gültig an verschiedenen Tagen.

Als Wert können die Wochentage eingegeben werden. Montag ist 1, Dienstag ist 2,
usw. Wenn der Zeitplan (Schema) für mehrere Tage gilt, können die Tage in einem
Kommando eingegeben werden (bzw. 12345 bedeutet, Montag bis Freitag).
Beispiel: Um das System nur an Wochentagen von 6:00 Uhr bis 19:00 Uhr zu
aktivieren, stellen Sie TIMEARM1 auf 06:00, TIMEDISARM1 auf 19:00 und DAYS1
auf 12345 ein.

(Nur) Wenn Sie Ihre eigene SIM-Karte verwenden, müssen DATE und TIME auch
manuell eingestellt werden. Das Portal synchronisiert dies automatisch.

5.8 TESTMELDUNG

Bei der Verwendung des Mobeye Internet Portal: Der Mobeye Außenalarmsystem
kann dem Mobeye Internet Portal regelmäßige Testmeldungen (Keep Alive)
übermitteln, um das ordnungsgemäße Funktionieren des Gerätes zu gewährleisten.
Die Testnachricht wird auch gesendet wenn das Gerät unscharf ist. Das Mobeye
Internet Portal erwartet die Testnachricht und prüft den rechtzeitigen Empfang. Die

17

Keep-Alive-Überwachung folgt der Regel "Management by Exception": Nur wenn die
Nachricht nicht empfangen wurde, erhalten die "Service Kontakte" eine
Benachrichtigung.
Das Timing der Testnachricht kann beeinflusst werden. Die Wahl Ihrer eigenen Zeit
kann dem Prozess der Fernprogrammierung steuern, da neue Einstellungen
(Optionen) nach der Testnachricht abgeholt (synchronisiert) werden. Beispiel: Wenn
Sie eine tägliche Testnachricht um 17.30 Uhr erzwingen, können Sie neue
Einstellungen vorbereiten und sicher sein, dass sie vor dem neuen Abend in das
Gerät geladen werden.
Das Intervall zwischen den Testmeldungen kann zwischen 0 Tagen (keine Test­Nachricht) und 30 Tage eingestellt werden. Das Standard-Testintervall ist auf 7
gesetzt.

Bei der Verwendung einer eigenen SIM-Karte: Der Mobeye Außenalarmsystem
kann eine reguläre Testmeldung senden. Dadurch wird eine zusätzliche Sicherheit
geboten. Diese zeigt an das der Melder funktioniert. Die Testmeldungen erfolgen nur
wenn der Mobeye Außenalarmsystem eingeschaltet ist. Das Intervall der
Testmeldungen und die Uhr können programmiert werden. Der Sendezeitraum
zwischen den Testmeldungen ist einstellbar zwischen 0 Tage (keine Testmeldung)
und 30 Tagen. Die Testmeldungen erhält nur der Administrator. Standardmäßig ist
dieser Wert auf 0 Tage (keine Meldung) eingestellt.

18

6. PROGRAMMIERUNG BEI DER VERWENDUNG EINER EIGENEN SIM-KARTE

Wenn Sie Ihre eigene SIM-Karte verwenden, erfolgt die Programmierung über SMS­Kommandos. Das GSM-Modul erfordert eine Netzwerkverbindung während der
Programmierung. Wenn der Mobeye Außenalarmsystem vollständig mit Batterien
betrieben wird, muss er zuerst in den Programmiermodus versetzt werden.

6.1 IN DEN PROGRAMM-MODUS GEHEN

Zur Programmierung des Gerätes muss das Kommunikationsmodul offen und
verbunden mit dem Netzwerk sein.

Der Mobeye Außenalarmsystem geht im Programm-Modus durch Einlegen der
Batterien. Zuerst sucht das Kommunikationsmodul eine Netzwerkverbindung.
Während dieser Zeit blinkt die LED im Tag-Lesegerät 2x grün/rot. Danach blinkt es
schnell grün. Innerhalb von 10-30 Sekunden ist die Verbindung hergestellt und die
LED blinkt grün 1 Sek. An/1 Sek. Aus (oder "an", falls es jetzt verbunden mit dem
Portal ist).

Das Außenalarmsystem geht auch in den Programm-Modus wenn ein angemeldeter

Tag für 5 Sekunden gegen das Tag-Lesegerät gehalten wird bis ein zweiter kurzer

Piepton ertönt. Die LED im Tag-Lesegerät blinkt grün/rot während der
Verbindungssuche.

Nach 3 Minuten tritt ein Time-out auf und das Kommunikationsmodul schließt sich,
um Batterie zu sparen. Das Gerät geht in die Low-Power-Betriebsart.

6.2 PROGRAMMIERUNG MINDESTENS EINER TELEFONNUMMER

Der Mobeye Außenalarmsystem kann Berichte an bis zu maximal 5
Telefonnummern senden. Die erste Telefonnummer (TEL1) gehört dem
sogenannten "Administrator". Dieser Administrator soll die eventuellen
Systemmeldungen (z.B. "low battery") aus dem Mobeye Außenalarmsystem
empfangen. Ohne die Eingabe dieser Telefonnummer wird das Modul nicht
funktionieren.

19

Wenn der Außenalarmsystem im Auslieferungs-Status ist, die SIM-Karte eingelegt
und die Batterien eingesetzt sind (die LED blinkt), kann die Administrator­Telefonnummer programmiert werden, indem das Administratortelefon die SIM­Karte von dem Mobeye Außenalarmsystem anruft. Das Gerät erkennt diese
Nummer und speichert es als Administrator (TEL1). Der Administrator erhält dann
eine Bestätigungs-SMS mit dem Sicherheits-Code. Dieser Code wird verwendet für
das Programmieren des Moduls.

NB: für diese Art der Programmierung muss die Rufnummernanzeige im Administra­tortelefon eingeschaltet sein. Es ist auch möglich die Telefonnummer über ein SMS­Kommando zu programmieren, wie in nächsten Kapitel beschrieben.

6.3 PROGRAMMIERUNG DER EINSTELLUNGEN PER SMS

Wenn Sie Ihre eigene SIM-Karte verwenden, erfolgt die Programmierung über SMS­Kommandos.

1. Stellen Sie sicher, dass das Kommunikationsmodul in Programm-Modus ist

(6.1).

2. Senden Sie eine SMS-Bericht mit der (Sicherheits-) Code und dem Kommando.

3. Die grüne LED blinkt 3x und zeigt damit an das die Konfiguration erfolgreich

war. Im Falle eines falschen Kommandos blinkt die LED 5x rot.

Die SMS "Bericht" sollte folgenden Inhalt haben: CODE KOMMANDO:OPTION
Beispiel: 1111 TEL1:[phone]

- CODE steht für den Sicherheitscode, Werkseinstellung ist 1111.

- Vergessen Sie nicht die Leerzeichen zwischen CODE und Kommando.

- Es gibt keinen Unterschied zwischen Groß-und Kleinschreibung.

- Mehrere Kommandos können in einer SMS kombiniert werden. Die

Kommandos werden hierbei durch ein # getrennt. Beachten Sie bitte, dass die
Länge einer SMS-Nachricht nicht überschritten wird.

CODE KOMMANDO:OPTION#KOMMANDO:OPTION#KOMMANDO:OPTION

20

- Alle Einstellungen werden gespeichert und bleiben gespeichert, auch wenn die

Batterien entfernt werden.
In Kapitel 5 sind die Einstellungsmöglichkeiten beschrieben.
In 7.1 ist das komplette Programm mit SMS-Kommandos aufgelistet.

21

7. SCHEMA SMS-KOMMANDOS FÜR PROGRAMMIERUNG MIT EIGENER SIM

7.1 SCHEMA SMS-KOMMANDOS FÜR PROGRAMMIERUNG

Bei Verwendung Ihrer eigenen SIM-Karte werden die Einstellungen über SMS­Kommandos programmiert. Siehe Kapitel 6 für die Programmiermethode und Kapitel
5 für eine Erläuterung der Einstellungen.
Es gibt keinen Unterschied zwischen Groß- und Kleinschreibung.

Einstellungen

SMS-Kommando

Möglichkeiten

Standardwerte

Sicherheits-Code

INSTCODE:

0000···9999

1111

Telefonnummern für die
Alarmmeldung

TEL1:

….

TEL5:

Telefonnummer

Leer

Löschen von
Telefonnummern

DEL1

….

DEL5

Standard Meldetext

NAME:

20 Zeichen

Mobeye

SMS-Alarmierungstyp

SMS:

ON, OFF

ON

Anruf-Alarmierungstyp

CALL:

ON, OFF

ON

Ausgangsverzögerung

DELAYEXIT:

0···999 (Sek)

120

Eingangsverzögerung

DELAYENTRY:

0···999 (Sek)

1

Inaktive Zeit

INACTIVEIN1:

0···60 (Min)

0

Alarmtext

TEXT1:

20 Zeichen

Alarm

Aktuelle Zeit

TIME:

hhmm

Leer

Aktuelle Datum

DATE:

yyyymmdd

Leer

Automatische Einschaltzeit

TIMEARM1:

hhmm

Leer (OFF)

Automatische Ausschaltzeit

TIMEDISARM1:

hhmm

Leer (OFF)

2e automatische
Einschaltzeit

TIMEARM2:

hhmm

Leer (OFF)

2e automatische
Ausschaltzeit

TIMEDISARM2:

hhmm

Leer (OFF)
Zuweisen von Zeiten 1

DAYS1:

1234567

1234567

Zuweisen von Zeiten 2

DAYS2:

1234567

1234567

Intervall "Test SMS"

TEST:

0···30 (Tage)

0

22

Einstellungen

SMS-Kommando

Möglichkeiten

Standardwerte

Zeit Testmeldung

TESTTIME:

hhmm

Beispiele:
Einstellen 1e Telefonnummer: 1111 TEL1:0612345678
Löschen 1e Telefonnummer: 1111 del1
Vergessen Sie nicht die Leerzeichen zwischen CODE und Kommando.

23

7.2 EIN- UND AUSSCHALTEN DES MODULS

Nach den oben beschriebenen Schritten ist das Mobeye System einsatzbereit.
Das Einschalten geschieht wie folgt:

- Halten Sie ein Tag kurz gegen das Tag-Lesegerät, danach ertönt die Ausgangs­anzeige. Die Austrittszeit dauert 120 Sekunden; danach ist der Sensor aktiv. In
den ersten 20 Sekunden, blinkt die rote LED auf dem Optex-Sensor.

Das Ausschalten des Außenalarmsystems erfolgt so:

- Halten Sie ein Tag kurz gegen das Tag-Lesegerät. Sie hören erst einen kurzen
Piepton um anzuzeigen, dass das Tag gelesen und das System ausgeschaltet
wurde. Das Ausschalten ist beendet, sobald Sie 3 kurze Töne hören. Dies kann
direkt oder einige (max. 15) Sekunden später erfolgen.

7.3 BESTÄTIGUNG DER ALARMMELDUNG

Wenn das System aktiviert ist, wird es Alarmmeldungen senden. Zuerst wird eine
SMS-Meldung an alle programmierten Telefonnummern gesendet, gefolgt von
einem Anruf. Von den meisten Mobiltelefonen ist es möglich den Anruf durch die
Annahme des Anrufs und Drücken einer beliebiger Taste zu bestätigen. Die anderen
Alarmnummern werden danach nicht mehr angerufen. Durch das Abschalten der
"SMS" Funktion wird das System nur anrufen. Dies verhindert, dass die anderen
Rufnummern per SMS benachrichtigt werden.

7.4 ZURÜCKSETZEN (RESET) DES MOBEYE AUßENALARMSYSTEM

Um den Mobeye Außenalarmsystem vollständig auf die Standardeinstellungen
zurückzusetzen gehen Sie wie folgt vor:

1. Batterien entnehmen (falls zutreffend, den Stecker vom Batteriepack abziehen).

2. Wiedereinsetzen der Batterien und halten Sie gleichzeitig den Tag für ca. 5
Sekunden gegen das Tag-Lesegerät gehalten.

3. Lassen Sie den Tag los, sobald die LED blinkt.

4. Falls zutreffend: Schließen Sie den Stecker des Batteriepacks an.

Nach einem erfolgreichen Reset blinkt die LED-Leuchte um anzuzeigen, dass das
Modul nicht konfiguriert ist. Der Sicherheits-Code steht wieder auf Werkseinstellung.

24

7.5 SMS-ABFRAGEN BEI EIGENER SIM-KARTE

Die Einstellungen und der Status können per SMS abgefragt werden, von einer
beliebigen Telefonnummer. Der Außenalarmsystem muss im Programm-Modus sein
(6.1).
Nach Eingang der Abfrage sendet das Gerät eine SMS-Meldung mit dem aktuellen
Status zurück an der Versender der Abfrage.

STATUSABFRAGE

Der allgemeinen Status des Mobeye Außenalarmsystem (Signalstärke, Status der
Batterien) kann durch folgende SMS-Meldung abgefragt werden:

SMS-Kommando abfragen Status: STATUS?
Beispiel: 1111 STATUS?

EINSTELLUNGSÜBERSICHT

Die Einstellungen können durch folgende SMS-Meldung abgefragt werden:
SMS-Kommando abfragen Basiseinstellungen: SET?

SMS-Kommando abfragen Texte: TEXT?
Beispiel: 1111 SET?

ANRUFLISTE

Die Liste der Telefonnummern, zu denen die Meldungen gesendet werden, kann
durch folgende SMS-Meldung abgefragt werden:

SMS-Kommando abfragen Anrufliste: CALL?
Beispiel: 1111 CALL?

MOBILFUNKNETZ-SIGNALSTÄRKE

Die Signalstärke des Mobilfunknetzes ist auf Anfrage erhältlich. Wenn das Netz
schwach ist, sollte man eine SIM-Karte eines anderen Netzbetreibers verwenden.
Die Mobilfunknetz-Signalstärke wird durch folgende SMS-Meldung abgefragt:

SMS-Kommando abfragen Netz-Signal: NETWORK?

Beispiel: 1111 NETWORK?

25

7.6 TECHNISCHE MELDUNGEN

Im Falle eines technischen Fehlers erhält der Administrator eine SMS-Nachricht.
Mögliche technische Meldungen sind:

Meldung

Grund

No external power supply,
batteries OK

Batterien haben genug Kraft.

Low batteries, no external
power supply

Batterien fast verbraucht.

(delayed message)

Die SMS-Meldung konnte durch einen Ausfall
der SIM-Karte oder Mobilfunknetz Probleme
nicht eher gesendet werden.

Batteries too low. Module
shutting down.

Das Modul hat sich wegen zu niedriger
Spannung ausgeschaltet (shut down). Ersetzen
Sie die Batterien um das Gerät neu zu starten.

Module restarted. Power supply
[Status]. Batteries [Status].

Das Modul konnte nach einem shut down neu
starten.

Nach dem Empfängst einer Meldung, soll der Administrator geeignete Maßnahmen
treffen. Im Falle der Meldung “Battery low“, müssen die Batterien so schnell wie
möglich ersetzt werden. Während des Ersetzens, die SIM-Karte nicht entfernen.

26

8. STATUS FEEDBACK

LED-Muster

Status

angeforderte Aktion

Blinkt grün 1 Sekunde
an/1 Sekunde aus

Modul nicht konfiguriert

Einstellen mindestens einer
Telefonnummer.

Blinkt grün alle 3
Sekunde

Modul ist eingeschaltet und
läuft auf Batterien

Keine Aktion.

An, grün

Modul ist im Program-Modus
und ist konfiguriert

Keine Aktion.

Blinkt 1 Sekunde grün
/ rot

Modul stellt Netzwerk­verbindung her

Warten Sie bis die Verbindung
wiederhergestellt ist.

Blinkt 2 mal rot alle 3
Sekunden

Keine Mobilfunk­Netzwerkverbindung

Versuchen sie es an einen
anderen Ort.

Blinkt 3 mal rot alle 3
Sekunden

SIM-Karten-Fehler, falscher
PIN-Code der SIM-Karte

SIM-Karte Problem.

Blinkt 3 mal grün

Erfolgreiche Konfiguration

Keine Aktion.

Blinkt 5 mal rot

Falsche Konfiguration

Überprüfen Sie das SMS­Kommando.

Blinkt 4 mal rot alle 3
Sekunden

Niedrige Batteriespannung

Ersetzen Sie beide Batterien.

Blinkt sehr schnell
grün

Modul übertragt Daten mit
dem Portal

Keine Aktion.

27

Technische Daten

Dieses Handbuch bezieht sich auf die 2G Version des Mobeye Außenalarmsystem.
Kommunikationsmodul : Version CMVXI-R

Quad Band EGSM

850/900/1800/1900 MHz

Batterien : intern: 2* CR123 (Lithium)

Hinweis: Varta, Panasonic oder Energizer.
Abgeraten wird von Duracell und Philips.

Batteriepack: Mobeye AC-BP3
Lebensdauer der Batterien : ~ 8 Monate (nur interne Batterien)
~ 2,5 Jahr (interne Batterien + Batteriepack)
Stromverbrauch „low power“ : ca 150 μA. average / max. ca. 500 mA
Abmessungen : 71 x 105 x 186 mm
Umgebungstemperatur : -10 °C bis +50 °C

Diese Gebrauchsanleitung ist eine Publikation von Mobeye. Alle Rechte einschließlich
Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung
oder die Erfassung in automatisierten Datenbeständen bedürfen der schriftlichen
Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Gebrauchsanleitung entspricht dem technischen Stand bei Drucklegung.
Änderungen in Technik und Ausstattung vorbehalten.
© Copyright 2019 by Mobeye, Version CMVXI-RC-DE191111

28
