MOBEYE MOBEYE CML4275 Instructions [de]

INSTALLATIONSANLEITUNG

Mobeye® ThermoGuard TwinLog

CML4275

SW 1.n

2

Achtung

Diese Installationsanleitung enthält wichtige Richtlinien für die Inbetriebnahme und den
Gebrauch des Mobeye® Gerätes sowie sie in dieser Anleitung beschrieben sind. Lesen Sie
die Anleitung sorgfältig durch bevor Sie das Gerät in Betrieb nehmen.
Bei Schäden, die durch Nichtbeachtung der Richtlinien und der Gebrauchsanweisung
entstehen, wird keine Haftung übernommen und die Garantie erlischt. Der Anwender hat
sich regelmäßig von der ordnungsgemäßen Funktion des Mobeye®-Gerätes zu
vergewissern. Der Hersteller haftet nicht für (direkten und indirekten) Schäden, die durch
fehlerhafte Bedienung oder durch ein nicht ordnungsgemäß funktionierendes Gerät,
Programmen, Internet- oder Netzanbieter-Verbindung entstehen. Der Hersteller ist auf
keinerlei Weise haftbar für den Verlust von seitens des Kunden angewendeten
Anmeldecodes oder persönlichen Codes.

Sicherheitsrichtlinien

• Die Umgebungstemperatur darf während des Betriebes nicht über- oder

unterschritten werden (nicht unter -10 °C und nicht höher als +50 °C).

• Das Gerät darf nur gemäß den Richtlinien für IP66 verwendet werden.

• Das Gerät darf nur mit den vom Hersteller vorgeschriebenen Batterien betrieben

werden.

• Das Gerät ist gegen starke Erschütterungen und Vibrationen zu schützen.

• Lassen Sie das Gerät nicht fallen.

• Das Gerät darf nicht in der Umgebung von brennbaren Gasen, Dämpfen oder Staub-

entwicklungen aufgestellt und betrieben werden.

• Das Gerät darf nur durch einen Mobeye® sachverständigen Fachmann repariert

werden.

• Bei einer Wartung oder Reparatur des Gerätes dürfen nur Original Ersatzteile

verwendet werden. Die Verwendung von fremden Ersatzteilen kann zur Beschädigung
des Gerätes führen.

Vorschriftsmäßiger Gebrauch

Der Gebrauch dieses Gerätes nach Vorschrift ist das Aufzeichnen und Generieren von
Berichten und telefonischen Meldungen nach einem Alarm. Andere Verwendungen
außerhalb des festgelegten Gebrauchs sind nicht zulässig.

Produkt- und Batterie-Recycling

Dieses Produkt enthält recycelbare Komponenten. Geben Sie diese am Ende der
Nutzungsdauer an einer Sammelstation für Elektrogeräte oder an Ihren Händler ab. Bitte
bringen Sie leere Batterien zu einer Batteriesammelstelle.

3

INHALT

1. Allgemeine Beschreibung 5

2. Standard Verhalten 6

2.1 Mobeye CML4275 mit Mobeye SIM und Internet Portal 6

2.2 Mobeye CML4275 mit eigener SIM-Karte 7

3. Erste Schritte 8

3.1 Öffnen des Gehäuses und Platzierung der SIM-Karte 8

3.2 Anschließen des Temperatursensors 9

3.3 Einsetzen der Batterien 9

3.4 Verbinden mit externer Stromversorgung (optional) 10

3.5 Anschließen eines Sensors (optional) 10

3.6 Anschließen eines Gerätes am Ausgang (optional) 11

3.7 Netzwerkverbindung und Programm-Modus 11

4. Programmierung über das Mobeye SIM/Portal 12

4.1 Anmeldung im Mobeye Portal 12

4.2 Aktivieren der Mobeye SIM-Karte und des Gerätes 12

4.3 Konfiguration und Synchronisierung 13

4.4 Benutzung des Mobeye Internet Portals 13

4.5 Ein- und Ausschalten des Moduls 15

4.6 Daten im Portal aktualisieren 15

4.7 Zurücksetzen (Reset) des Mobeye CML4275 16

5. Einstellungsmöglichkeiten 17

5.1 (Alarm)Telefonnummern 17

5.2 Testmeldung 17

5.3 Minimal- und/oder Maximaltemperatur 18

5.4 Log-Intervall 18

5.5 Transfer interval 18

5.6 Temperaturverzögerung 18

5.7 Temperaturkalibrierung 19

5.8 Inaktive Zeit 19

5.9 Temperatureinheit 19

5.10 Eingangstyp 19

5.11 Alarmverzögerung 19

5.12 Alarmwiederholung 20

5.13 Stromausfallmeldung 20

5.14 Stromausfallverzögerung 20

5.15 Automatisch Ein- und Ausschalten 20

5.16 Alarmindication 21

5.17 Schaltzeit Ausgang und Ausgangsverhalten 21

5.18 Button Lock 22

5.19 Low Power Status 22

5.1 Anruf und/oder SMS (mit eigener SIM-Karte) 22

6. Programmierung mit einer eigener SIM-Karte 23

6.1 In den Programm-Modus gehen 23

6.2 Programmierung der Einstellungen per SMS 23

6.3 Programmierung mindestens einer Telefonnummer 24

6.4 Einsetzen einer Minimal- und/oder Maximaltemperatur 24

7. SMS-Kommandos für Programmierung mit eigener SIM-Karte 26

7.1 Schema SMS-Kommandos für Programmierung 26

4

7.2 Ein- und Ausschalten des Moduls 28

7.3 Zurücksetzen (Reset) des Mobeye CML4275 28

7.4 SMS-Abfragen mit eigener SIM-Karte 29

7.5 Technische Meldungen 30

8. Status Feedback 31

5

1. ALLGEMEINE BESCHREIBUNG

Der Mobeye ThermoGuard TwinLog (CML4275) ist ein Überwachungsmodul
mit Kommunikationsmodul das verwendet wird um Warnmeldungen zu
senden nach Über- oder Unterschreitung der eingestellten Temperaturwerte
und nach der Aktivierung eines Eingangs. Das Modul kann lange Zeit mit
Batterien betrieben werden. Bei Anschluss an eine externe Spannungsquelle
wird diese ebenfalls überwacht und bei Stromausfall eine Meldung gesendet.
Ein oder zwei Temperatursensoren können angeschlossen werden. Wenn es
mit dem Internet-Portal verbunden ist, dann werden die Temperaturwerte
aufgezeichnet und an das Web-Portal übertragen.

Um das Gerät zu aktivieren, sind einige Schritte zu befolgen.

Zunächst müssen Sie eine SIM-Karte im Gerät platzieren. Mit der Mobeye
SIM-Karte nutzt der CML4275 das 4G LTE-M-Netzwerk. Dieses Netzwerk ist
sehr zuverlässig, hat eine starke Reichweite und eine hohe Durchlässigkeit in
Gebäuden, und funktioniert auch in abgelegenen Gebieten. Die Mobeye
SIM-Karte ist ein "Multi-Provider" und kann international eingesetzt werden.
Es kann aus mehreren Anbietern pro Land auswählen, sodass das Gerät
weiterhin funktioniert, wenn eines der Netzwerke ausfällt. Darüber hinaus
bietet die Mobeye SIM-Karte Zugriff auf das Mobeye Internet Portal. Diese
Verwaltungsumgebung bietet dem Gerät wichtige Funktionen wie Online­Programmierung, Status und Historie, zahlreiche Optionen zum Weiterleiten
von Nachrichten und sie überwacht Testnachrichten (Keep-Alive).
Nachrichten können optional über eine Push-App empfangen werden. Der
entsprechende Ansprechpartner wird den Installationsvorgang hierfür am
Telefon enthalten.

Es ist auch möglich eine eigene (2G) SIM-Karte zu platzieren. Die wichtigsten
Alarmfunktionen wie Anrufen und/oder SMS nach einem Alarm
funktionieren. Die Kommunikation erfolgt vollständig über das 2G-Netz. Die
Funktionen des Mobeye Internet Portals sind nicht nutzbar.

Wenn die Installationsschritte für beide Verwendungsmodi unterschiedlich
sind, wird dies angegeben. Die Verwendung des Mobeye Internet Portals mit
der Mobeye SIM-Karte wird auch als Mobeye SIM/Portal bezeichnet.

See mobeye.com/en/documentation for the manual in English.
Zie mobeye.com/documentatie voor de Nederlandstalige handleiding.

6

2. STANDARD VERHALTEN

2.1 MOBEYE CML4275 MIT MOBEYE SIM UND INTERNET PORTAL

Der Mobeye CML4275 mit der Mobeye SIM-Karte, registriert in dem Mobeye
Internet Portal, hat das folgende Standardverhalten als Werkseinstellung:

- Aufzeichnung, Speicherung und Anzeige von Temperaturwerten. Standard-

mäßig wird die Temperatur alle 60 Minuten gemessen, geloggt und alle 24
Stunden an das Portal geschickt. Die Logfrequenz und das Synchronisa­tionsintervall können geändert werden.

- Im Falle eines Temperaturalarms sendet der Mobeye CML4275 eine

Nachricht (mit der gemessenen Temperatur) über das Portal per Push­Nachricht, Anruf, SMS und/oder E-Mail an die voreingestellten (Alarm)
Kontakte.

- Sobald die Temperatur wieder auf einen Wert innerhalb des Bereichs

zurück ist, wird der Mobeye CML4275 eine Nachricht an das Portal senden
die dann weitergeleitet wird.

- Falls der Temperatursensor entfernt wird, sendet der CML4275 eine

Nachricht an das Portal senden die dann weitergeleitet wird.

- Wenn einer der zusätzlichen Eingänge durch einen Sensor aktiviert ist,

sendet der Mobeye CML4275 eine Nachricht an das Portal senden die
dann weitergeleitet wird.

- Wenn externe Stromversorgung verwendet wird und diese fällt aus, wird

der Mobeye CML4275 eine Nachricht an das Portal senden, die dann an
die (Alarm) Kontakte weitergeleitet wird. Nach Stromwiederherstellung
folgt auch eine Meldung.

- Bei allen Alarmtypen ertönt eine lokale Alarmindikation, die durch kurzes

Drücken Taste unterbrochen werden kann.

- Sind die Batterien des Mobeye CML4275 erschöpft, sendet er eine

Nachricht an das Portal. Das Portal wird die als "Service" Nachricht
weiterleiten.

- Die Verbindung zwischen dem Mobeye CML4275 und dem Portal wird alle

7 Tage geprüft. Wenn keine Verbindung hergestellt werden kann, sendet
das Portal eine "non Keep-Alive" Meldung an die (Service) Kontakte.

Kapitel 5 beschreibt wie das Verhalten beeinflusst werden kann.

7

Die Kommunikation zwischen dem Mobeye CML4275 und dem Mobeye
Internet Portal erfolgt über den Datenverkehr (mit SMS als Fallback).
Nachrichten können über das Portal weitergeleitet werden zu einer App als
Push-Nachricht. Nach dem Empfang kann eine Benachrichtigung in der App
bestätigt werden, sodass sie nicht an nachfolgende Kontakte weitergeleitet
wird. Wenn sie nicht bestätigt wird (oder die App wird nicht benutzt), kann
der Bericht weiterhin als Anruf (mit Sprache), per SMS oder E-Mail versendet
werden. (Nur) Für Anrufe und SMS zählt das Kredit-System. Zu Beginn (und
bei Erneuerung) wird ein Startguthaben in das Konto geladen, was für die
meisten Benutzer ausreichend ist. Bei einem niedrigen Guthaben erhält der
Kontoinhaber eine E-Mail mit dem Hinweis das Guthaben online aufzuladen.
Das Guthaben hat eine unbegrenzte Gültigkeitsdauer. Bei mehreren Geräten
unter einem Konto wird der Kontostand hinzugefügt und gilt für alle Geräte.

2.2 MOBEYE CML4275 MIT EIGENER SIM-KARTE

Der Mobeye CML4275 mit einer eigenen SIM-Karte hat das folgende
Standardverhalten als Werkseinstellung:

- Im Falle eines Temperaturalarms wird der Mobeye CML4275 eine Alarm-

SMS an die vorprogrammierten Telefonnummern verschicken mit dem Text
‘Mobeye Temperatur too high‘ oder ‘Mobeye Temperatur too low‘ gefolgt
von der gemessenen Temperatur und anrufen.

- Sobald die Temperatur wieder auf einen Wert innerhalb des Bereichs

zurück ist, wird der Mobeye CML4275 eine SMS (mit dem Text ‘Mobeye
Temperature OK’) an die vorprogrammierten Telefonnummern verschicken.

- Wenn einer der zusätzlichen Eingänge durch einen Sensor aktiviert ist, wird

der Mobeye CML4275 eine Alarm-SMS an die vorprogrammierten Telefon­nummern verschicken und sie anrufen.

- Bei allen Alarmtypen ertönt eine lokale Alarmindikation, die durch kurzes

Drücken der Taste unterbrochen werden kann.

- Wenn externe Stromversorgung verwendet wird und diese fällt aus, wird

der Mobeye CML4275 eine "Power failure" SMS vorprogrammierten
Telefonnummern verschicken und anrufen. Wenn die Stromversorgung
sich wiederhergestellt hat, schickt er auch eine SMS.

- Sind die Batterien des Mobeye Melders erschöpft, wird dieses über eine

SMS-Nachricht an die erste Telefonnummer (TEL1) gemeldet.

Kapitel 5 beschreibt wie das Verhalten beeinflusst werden kann.

8

3. ERSTE SCHRITTE

Bei der Inbetriebnahme des Mobeye CML4275 sind folgende Schritte in der
nachstehenden Reihenfolge erforderlich:

1. Öffnen des Gehäuses und einlegen der SIM-Karte

2. Anschließen des Temperatursensors

3. Einsetzen der Batterien

4. Verbinden mit externer Stromversorgung (optional)

5. Anschließen eines externen Sensors (optional)

6. Anschließen eines Gerät am Ausgang (optional)

7. Programmierung mit der Verwendung vom Mobeye SIM/Portal-Service
a. Anmeldung im Mobeye Internet Portal
b. Aktivieren der Mobeye SIM-Karte und des Gerätes
c. Konfiguration und Synchronisierung
d. Verwendung des Portals und der App

8. Programmierung mit der Verwendung einer eigenen SIM-Karte
e. In den Programm-Modus gehen
f. Konfiguration

Die Schritte 1 bis 6 sind unten beschrieben, 5 in Kapitel 4, 6 in Kapital 6.

3.1 ÖFFNEN DES GEHÄUSES UND PLATZIERUNG DER SIM-KARTE

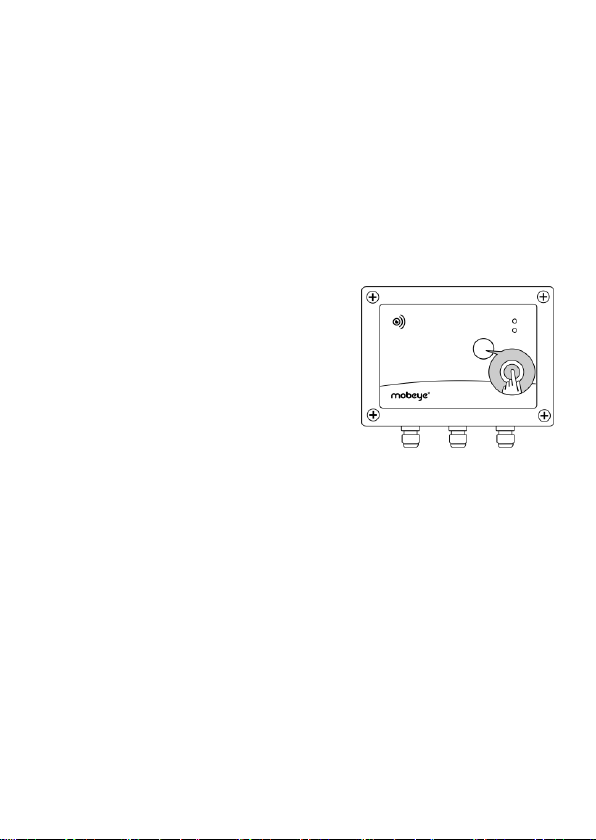

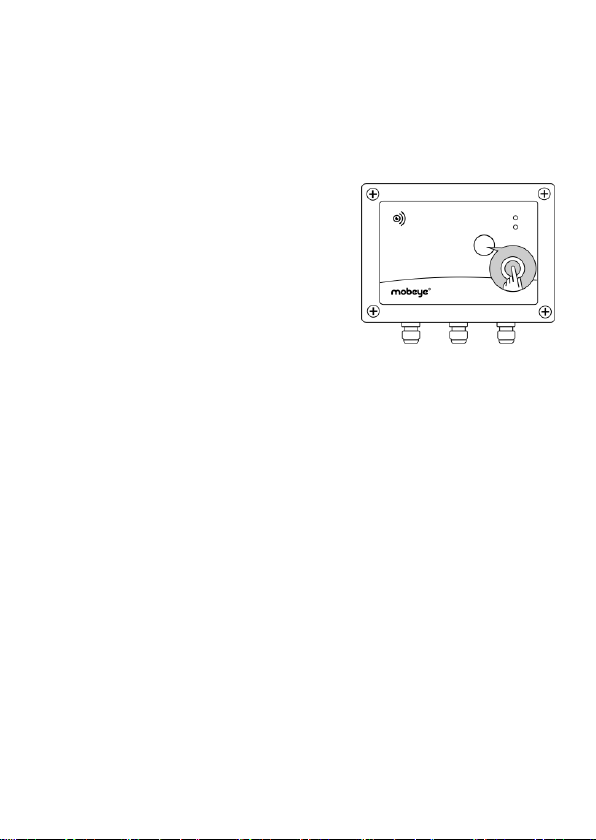

Öffnen Sie das Gehäuse mit den vier
Schrauben und legen Sie die SIM-Karte in
das Modul.

`

9

Bei Verwendung der Mobeye SIM-Karte:
Die SIM-Karte ist gesichert und wird nur in einem Mobeye Gerät
funktionieren. Bitte verwenden Sie die Karte nicht in einem anderen Gerät.

Bei Verwendung der eigenen SIM-Karte:
Ihre eigene SIM-Karte hat das "Mikro" Format, ist für das 2G-Netzwerk
geeignet und kann Anrufe tätigen und Textnachrichten senden. Der PIN­Code ist "0000" oder die SIM-Karte ist frei von PIN-Code.

(Ein PIN-Code kann geändert werden in dem Sie die SIM-Karte in ein Mobiltelefon legen

und nach dem Menü "Sicherheit" gehen. Siehe Handbuch des Mobiltelefons.)

Hinweis: Bei einem Wechsel der SIM-Karte muss der Mobeye CML4275 von
der Stromversorgung getrennt werden. Die Einstellungen werden im internen
Speicher des Geräts aufbewahrt.

3.2 ANSCHLIEßEN DES TEMPERATURSENSORS

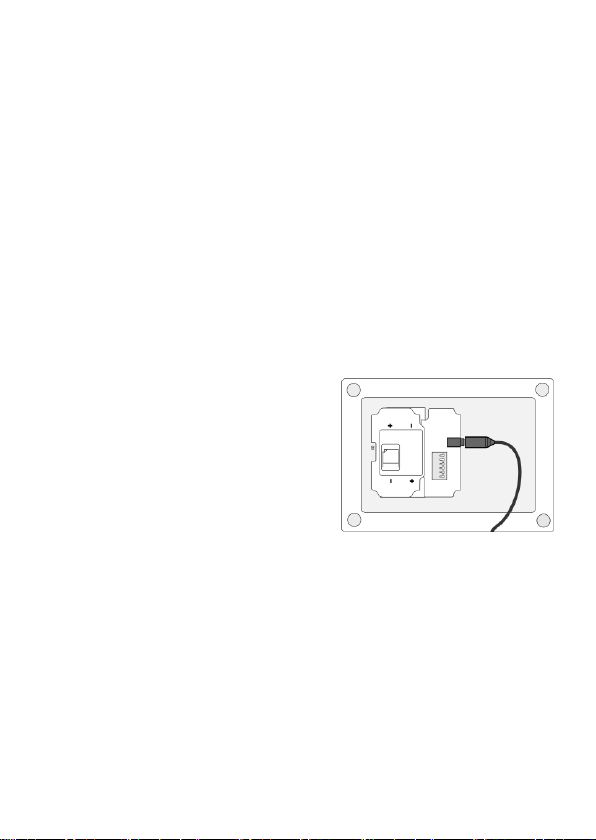

Den Temperatursensor schließen Sie an,
indem Sie den Stecker in die passende
Buchse auf der Leiterplatte (Sensor 1)
einführen. Achten Sie auf festen Sitz.
Dann führen Sie den Sensorkopf durch die
Öffnung nach außen. Es ist möglich nur
den Kopf des Sensors nach außen zu
legen, oder den gesamten Sensor mit
einem Teil des Kabels, in Abhängigkeit von der Anwendung. Um die
Zugfestigkeit zu verringern und das Gerät wasserdicht zu machen müssen Sie
die Öffnung schließen. Das geschieht durch drehen der aufgesetzten Mutter.
Ein zweiter Sensor kann in gleicher Weise an den Anschluss für Sensor 2.

3.3 EINSETZEN DER BATTERIEN

Legen Sie die zwei Batterien (CR123) ein. Verwenden Sie die +/- Hinweis für
die korrekte Platzierung. Bei einem Wechsel bleiben die Einstellungen im
internen Speicher des Geräts aufbewahrt.

10

3.4 VERBINDEN MIT EXTERNER STROMVERSORGUNG (OPTIONAL)

Obwohl der Mobeye CML4275 entwickelt wurde um mit Batterien zu
funktionieren, ist es möglich eine externe Stromversorgung anzuschließen.
Das Modul ist dann immer in Verbindung mit dem Mobilfunknetz und somit
immer im Programm-Modus.
Wenn der Strom ausfällt, werden die Batterien das Funktionieren
übernehmen und es werden "Stromausfall" Meldungen verschickt. Das
Modul geht in den Low-Power-Modus, was bedeutet, dass die
Mobilfunknetzwerkverbindung deaktiviert und nur dann, wenn es einen
Alarm, Testmeldung oder "Battery low" Meldung senden muss, die
Verbindung temporär wiederherstellt.

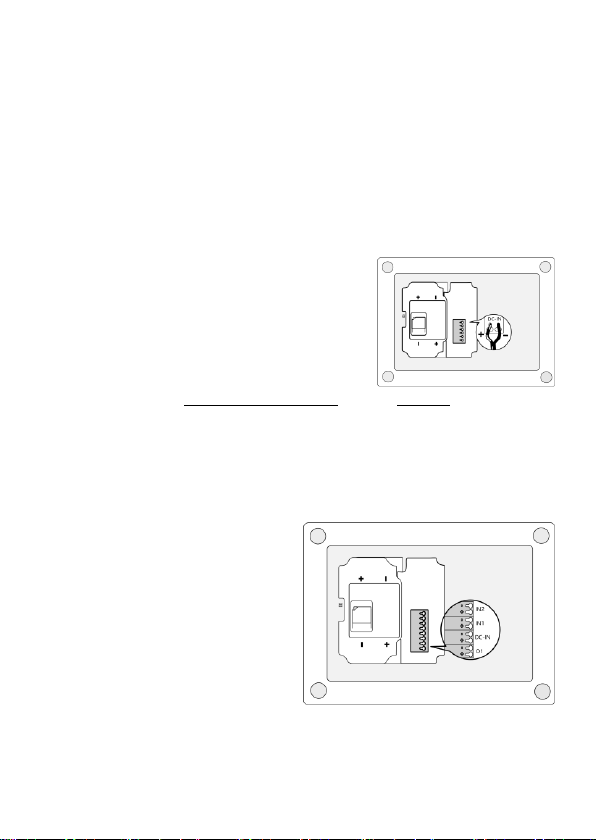

Schließen Sie die Drähte des Adapters (oder
eine geregelte 12-24V Stromversorgung) an
den Anschluss an (drücken Sie auf die grünen
Stifte für den Anschluss der Drähte):

Mobeye adapter 10027 Position

- V+ an “+” schwarz/weißes Kabel 3e von links

- GND an “-“ schwarzes Kabel 4e von links

3.5 ANSCHLIEßEN EINES SENSORS (OPTIONAL)

Es ist möglich zwei externe Sensoren an die Eingänge anzuschließen.

Legen Sie die Drähte eines externen
Sensors zuerst durch das Gehäuse
nach innen und dann schließen Sie
die Drähte an die Eingänge IN1
(drücken Sie auf die grünen Stifte
für den Anschluss der Drähte) an. Es
ist hierbei unerheblich welcher
Draht an welche Anschlussklemme
angeschlossen wird.
Ein zweiter Sensor kann am Eingang 2 angeschlossen werden.

Standardmäßig sind die Eingänge als NO eingestellt. Das bedeutet, dass der
Alarm ausgelöst wird, sobald die Anschlüsse des Eingangs für mindestens 1

11

Sekunde geschlossen werden. Wenn der Eingang auf NC gesetzt sein soll:
siehe 5.10. Wenn der Eingang länger aktiviert werden muss, bevor eine
Alarmmeldung ausgeht 5.11.

3.6 ANSCHLIEßEN EINES GERÄTES AM AUSGANG (OPTIONAL)

Der Mobeye CML4275 verfügt über einen Open-Collector-Ausgang, der
schaltet nach einem Alarm oder dem Empfang eines korrekten SMS­Kommandos. Es ist möglich dies nur während einer Schaltzeit zu schalten,

nach dem er automatisch zurückschaltet (siehe 5.17), oder permanent.

Der Ausgang liefert einen maximalen Strom von 200mA. Platzieren Sie bei
schwereren Geräten ein Relais hinter dem Ausgang mit einer
Eingangsspannung gleich der Eingangsspannung des CML4275
(normalerweise 12V DC). Die erforderliche Schaltspannung des Relais hängt
vom anzuschließenden Gerät ab.
Wichtig:
Für das Anwenden des Ausgangs braucht man externe Stromversorgung.

3.7 NETZWERKVERBINDUNG UND PROGRAMM-MODUS

Nach dem Einlegen der SIM-Karte und der Batterien sucht der Mobeye
CML4275 nach einer Netzwerkverbindung. Die LED blinkt rot/grün, während
nach einer Netzwerkverbindung gesucht wird. Dies dauert normalerweise 10­30 Sekunden. Nach dem Verbinden blinkt die LED zuerst schnell und bleibt
dann grün (oder, wenn das Modul noch nicht konfiguriert ist, blinkt sie
einmal pro Sekunde grün). In diesem Programmiermodus kann das Gerät
Kommandos und Einstellungen empfangen.

In einem batteriegespeisten Gerät tritt ein Time-out auf nach 3 Minuten und
das Kommunikationsmodul schließt sich, um Batterie zu sparen. Das Gerät
geht in die Low-Power-Betriebsart und die LED blinkt alle drei Sekunden
einmal kurz grün um anzuzeigen, dass es eingeschaltet ist. Er sucht selbst
nach einer Netzwerkverbindung, um Benachrichtigungen zu senden. Die
Netzwerkverbindung kann auch manuell durch (erneutes) Einlegen der
Batterien oder durch Drücken der Taste für 5 Sekunden gestartet werden.

Ein Mobeye CML4275 mit externer Stromversorgung hat ständig Netzwerk­verbindung und ist immer im Programm-Modus.

12

4. PROGRAMMIERUNG ÜBER DAS MOBEYE SIM/PORTAL

4.1 ANMELDUNG IM MOBEYE PORTAL

Gehen Sie zu www.mymobeye.com
und melden Sie sich für ein neues Konto an.
Für die deutsche Sprache klicken Sie auf die deutsche Flagge.
Folgen Sie den Anweisungen auf dem Bildschirm.

Sie erhalten eine E-Mail, die das neue Konto bestätigt. Danach können Sie
sich im Portal einloggen.

Falls Sie diese E-Mail nicht erhalten, überprüfen Sie bitte Ihre Spam-Box oder
fragen Sie Mobeye ([e-mail]).

4.2 AKTIVIEREN DER MOBEYE SIM-KARTE UND DES GERÄTES

Um die Mobeye SIM-Karte im Mobeye Internet Portal
zu aktivieren und mit dem Gerät zu verbinden,
wählen Sie den Bildschirm "Hinzufügen" und dann "Aktivieren SIM-Karte".

Geben Sie die SIM-Kartennummer ein. Die Nummer
finden Sie auf der Plastik-SIM-Karte unter dem
Barcode. Verwenden Sie die gesamte Nummer oder nur die letzten 8 Ziffern.

Wenn die SIM-Karte und die Batterien bereits installiert sind, wird ein Popup­Fenster angezeigt, in dem Sie dem Gerät einen Namen und einen Standort
zuweisen können. Sie können es später ändern.
(Wenn die SIM-Karte und die Batterien noch nicht eingelegt waren, werden
Sie aufgefordert, zuerst den Gerätetyp auszuwählen. In Ihrem Fall ist das
“CML4275“.)
Durch das Akzeptieren der Bedingungen bestätigen Sie den Vertrag. Sie
werden zum Zahlungsbildschirm weitergeleitet. Nach Zahlungseingang
erhalten Sie die Rechnung per E-Mail. Ihr neues Gerät ist jetzt im Dashboard
sichtbar.

Bevor das Gerät betriebsbereit ist, müssen Sie Einstellungen und Berichte
einrichten. Siehe hierzu die folgenden Absätze.

Aktivieren Sim-Karte

Hinzufügen

13

4.3 KONFIGURATION UND SYNCHRONISIERUNG

Die Geräteeinstellungen können im Mobeye Internet Portal programmiert
werden. Auf diese Weise bereiten Sie die Einstellungen vor die vom Gerät
abgeholt werden. Die Kommunikation für die Datensynchronisation wird vom
Mobeye Gerät initiiert und erfolgt nach:

1) Jeder Nachricht an das Portal (zB. Alarm, Test, niedrige Batterien).

2) Wiedereinsetzen der Batterien (und Wiedereinschalten der Stromversor-

gung).

3) Betätigen der Taste für 5 Sekunden.

4) Empfang des SYNC-Kommando (Schaltfläche im Block "Einstellungen")

oder des SMS-Kommandos CODE SYNC (zB. 1111 SYNC; funktioniert nur
mit externer Spannung).

Während der Datenübertragung blinkt die LED schnell. Ein batteriebetriebe­nes Gerät blinkt zuerst rot/grün, bis es mit dem Netzwerk verbunden ist.

4.4 BENUTZUNG DES MOBEYE INTERNET PORTALS

Dashboard

Bei Verwendung mehrerer Geräte werden auf dem Dashboard alle Geräte mit
den (Alarm-) Meldungen der letzten 24 Stunden, den (fehlenden) Testmel­dungen und dem Batteriestatus angezeigt. Wenn Geräte über Protokollie­rungsfunktionen verfügen, wird eine andere Ansicht des Dashboards
angezeigt, wenn Sie auf "Diagramme" oder "Messgeräte" klicken.
Wählen Sie ein Gerät aus, um zu den Details zu gelangen.

Status & Protokoll

Der Statusblock zeigt mehrere Werte an, wichtige Informationen zum Gerät.
Wenn der "Synchronisiert" Status "Nein" ist, gibt es neue Optionen die vom
Gerät abgeholt werden sollen.
Die Netzwerkstärke teilt die Stärke der letzten Kommunikationssitzung mit.
Wenn der Wert niedriger als -100dB ist, dann platzieren Sie bitte das Gerät an
einem anderen Ort.
Klicken Sie auf das Positionssymbol , um den geografischen Standort
während des letzten Berichts anzuzeigen. Dies ist eine Angabe, die auf der
"Zellen-ID" basiert.

14

Das Protokoll zeigt alle historischen Ereignisse an. Klicken Sie auf "Alles
anzeigen", um die Übersicht zu sehen.

Geräteeinstellungen

Die Konfigurationsoptionen (Einstellungen) können im Mobeye Internet
Portal geändert werden. Klicken Sie auf "Einstellungen ändern" und geben
Sie den Sicherheitscode ein (Werkseinstellung ist "1111"). Siehe Kapitel 5 für
die Beschreibung der einzelnen Einstellungen.
Nach dem Speichern der neuen Einstellungen müssen sie vom Gerät
abgeholt, d.h. synchronisiert, werden. Mehr Informationen zur
Synchronisation finden Sie unter 4.3.

Öffnen Sie die Gerätedetails um den Namen und den Standort des Gerätes
zu ändern. Diese Texte werden in jede Anruf-, SMS-Textnachricht und E-Mail
mitgenommen und dienen der Identifizierung des Gerätes. Die
"Bemerkungen“ sind nur intern und in den Berichten nicht enthalten.

Alarmbenachrichtigung

Geben Sie im Block "Kontakte für Textnachrichten" die Ansprechpartner ein,
die Alarm- und Servicemeldungen erhalten. Um einen Kontakt hinzuzufügen,
bitte zuerst die Kontaktperson anlegen. Dies kann über die + erfolgen oder
in der Registerkarte Kontakt. Eine als App eingerichtete Kontaktperson erhält
Anweisungen zum Einrichten auf ihrem Telefon.
Im Portal können Sie wählen, ob eine App-Nachricht als Gruppennachricht
(an alle Kontakte gleichzeitig) oder über einen Eskalationsplan gesendet
werden soll (App-Bestätigung verhindert Weiterleitung an andere Kontakte).
Wenn niemand die Meldung über die App bestätigt oder die App nicht
verwendet wird, wird sie je nach Auswahl pro Kontaktperson weiterhin per
Sprachanruf / SMS / E-Mail gesendet.

Hinweise:

- Servicemeldungen können Warnungen über verpasste Keep-Alive (Test)

Nachrichten und niedrige Batteriespannungen sein. Fügen Sie immer einen
E-Mail-Kontakt ein für die Servicemeldungen.

- Die Alarmmeldungen (inkl. Sprachanruf) bestehen aus einer Kombination

von Name, Ort und Meldungstext.

- Während des Tests empfehlen wir, die App und E-Mails zu verwenden (und

Anrufe und SMS zu minimieren), um Guthaben einzusparen.

15

Meldungstexte

Die Meldungsexte enthalten den Text für jedes Ereignis, der zusätzlich zu
Name und Ort in den Nachrichten enthalten ist. Diese Texte können an Ihren
eigenen Text angepasst werden. Das Weiterleiten einer Nachricht kann
verhindert werden, indem zuerst der Meldungstext mit $$-- gestartet wird.

4.5 EIN- UND AUSSCHALTEN DES MODULS

Nach den oben beschriebenen Schritten ist das Modul einsatzbereit. Der
Mobeye CML4275 hat sich selbst eingeschaltet. Die Tastensperre sorgt dafür,
dass das Gerät nicht versehentlich ausgeschaltet werden kann. Wenn diese
Sperre ausgeschaltet ist (siehe 5.18), funktioniert das Ein- und ausschalten
wie folgt:

Das Ausschalten des Gerätes erfolgt so:

Drücken Sie die Taste für 1 Sekunde. Die
grüne LED schaltet sich aus, um zu zeigen,
dass das Modul ausgeschaltet ist.

Im ausgeschalteten Status wird der
Mobeye CML4275 keine Alarmmeldungen
senden. Die Funktionen "automatische Einschaltung", "Senden der Test­meldungen" und "Senden einer Batteriestandmeldung" sind noch aktiv.

Das Einschalten geschieht wie folgt:

Drücken Sie die Taste für 1 Sekunde. Die grüne LED-Leuchte blinkt einmal
pro drei Sekunde (oder dauerhaft, wenn das Netzteil angeschlossen ist),
um zu zeigen, dass das Modul eingeschaltet ist.

Wenn extern gespeist (Kommunikationsmodul ist "an"), kann man schalten
über SMS-Kommandos:

SMS-Kommando einschalten: CODE ARM (bzw. 1111 ARM)
SMS-Kommando ausschalten: CODE DISARM (bzw. 1111 DISARM)

4.6 DATEN IM PORTAL AKTUALISIEREN

Um die Daten auszutauschen und den Status im Mobeye Internet Portal zu
aktualisieren, drücken Sie die Taste 5 Sekunden lang, oder – falls das Gerät

16

externer Stromversorgung hat- senden Sie ein Fragezeichen an das Gerät
(ohne Code).

SMS-Kommando Status-Update: ? Zum Aktualisieren des Status im Portal
(nur bei externer Stromversorgung)

4.7 ZURÜCKSETZEN (RESET) DES MOBEYE CML4275

Um den Mobeye CML4275 auf die Standardeinstellungen zurückzusetzen
sind zwei Schritte erforderlich in der folgenden Reihenfolge:

1. Entfernen des Mobeye CML4275 vom Mobeye Internet Portal

2. Zurücksetzen des Mobeye CML4275

1. Entfernen des CML4275 vom Mobeye Internet Portal

Gehen Sie zu "Geräteeinstellungen" und klicken Sie auf das Löschsymbol im
Block "Gerät". Dann bestätigen Sie Ihre Auswahl.

2. Zurücksetzen des CML4275 auf die Standardeinstellungen

1. (Netzstecker ziehen und) Batterien entnehmen.

2. Wiedereinsetzen der Batterien und halten Sie gleichzeitig die Taste auf

der Außenseite für 5 Sekunden gedrückt.

3. Lassen Sie die Taste los, sobald die LED blinkt.

4. (Optional) Netzstecker wieder einstecken.

Nach einem erfolgreichen Reset blinkt die LED-Leuchte um anzuzeigen, dass
das Modul nicht konfiguriert ist. Auch der Sicherheits-Code steht wieder auf
Werkseinstellung.

Die SIM-Karte kommt wieder frei und wird auf dem Bildschirm "Hinzufügen"
angezeigt. Die SIM-Karte kann in Kombination mit dem Portal in einem
anderen (oder demselben) Gerät erneut verwendet werden.

17

5. EINSTELLUNGSMÖGLICHKEITEN

Der Mobeye CML4275 verfügt über viele Einstellmöglichkeiten, die das
Verhalten des Moduls beeinflussen. Bei einer Verbindung mit dem Mobeye
Internet Portal werden die Einstellungen im Portal vorbereitet. Wenn Sie Ihre
eigene SIM-Karte verwenden, erfolgt die Programmierung über SMS­Kommandos (siehe Kapitel 6).

5.1 (ALARM)TELEFONNUMMERN

Bei Verwendung des Mobeye Internet Portal: eine unbegrenzte Anzahl von
Kontakten für die verschiedenen Alarme kann festgelegt werden. Diese
werden im Portal eingestellt.
Bei der Verwendung einer eigenen SIM-Karte: der Mobeye CML4275 kann im
Alarmfall 5 Telefonnummern informieren. Es muss mindestens eine Nummer
eingestellt werden (TEL1). Die eingestellten Nummern werden für
Telefonanrufe und/oder SMS-Nachrichten vom Gerät verwendet.

5.2 TESTMELDUNG

Bei der Verwendung des Mobeye Internet Portal: Der Mobeye CML4275 kann
dem Mobeye Internet Portal regelmäßige Testmeldungen (Keep-Alive)
übermitteln, um das ordnungsgemäße Funktionieren des Gerätes zu
gewährleisten. Die Testnachricht wird auch gesendet wenn das Gerät
unscharf ist. Das Mobeye Internet Portal erwartet die Testnachricht und prüft
den rechtzeitigen Empfang. Die Keep-Alive Überwachung folgt der Regel
"Management by Exception": Nur wenn die Nachricht nicht empfangen
wurde, erhalten die "Service Kontakte" eine Benachrichtigung.
Das Timing der Testnachricht kann beeinflusst werden. Die Wahl Ihrer
eigenen Zeit kann dem Prozess der Fernprogrammierung steuern, da neue
Einstellungen (Optionen) nach der Testnachricht abgeholt (synchronisiert)
werden. Beispiel: Wenn Sie eine tägliche Testnachricht um 17.30 Uhr
erzwingen, können Sie neue Einstellungen vorbereiten und sicher sein, dass
sie vor dem neuen Abend in das Gerät geladen werden.
Das Intervall zwischen den Testmeldungen kann zwischen 0 Tagen (keine
Testnachricht) und 30 Tage eingestellt werden. Das Standard-Testintervall ist
auf 7 gesetzt.

18

Bei der Verwendung einer eigenen SIM-Karte: Der Mobeye CML4275 kann
eine reguläre Testmeldung senden. Dadurch wird eine zusätzliche Sicherheit
geboten. Diese zeigt an das der Melder funktioniert. Die Testmeldungen
erfolgen nur wenn der Mobeye CML4275 eingeschaltet ist. Das Intervall der
Testmeldungen und die Uhr können programmiert werden. Der
Sendezeitraum zwischen den Testmeldungen ist einstellbar zwischen 0 Tage
(keine Testmeldung) und 30 Tagen. Die Testmeldungen erhält nur der
Administrator. Standardmäßig ist dieser Wert auf 0 Tage (keine Meldung)
eingestellt.

5.3 MINIMAL- UND/ODER MAXIMALTEMPERATUR

Es kann ein separater hoher und / oder unterer Grenzwert für die Temperatur
eingestellt werden. Die Grenzwerte können zwischen -35 und +70 º C mit
einer Nachkommastelle eingestellt werden. Negative Werte beginnen mit
einem "-".

5.4 LOG-INTERVALL

Das Log-Intervall ist das Intervall in dem die Messwerte (mit einem
Zeitstempel) aufgezeichnet werden. Die Daten werden im CML2255 bis zur
nächsten Datenübertragung gespeichert. Das Log-Intervall kann eingestellt
werden zwischen 0 und 9999 Minuten. Standardmäßig ist dieser Wert auf
“60” (Minuten) eingestellt.

5.5 TRANSFER INTERVAL

Das Datenübertragungsintervall kann eingestellt werden zwischen 0 und 999
Stunden. Standardmäßig ist dieser Wert auf “24” (Stunden) eingestellt.

5.6 TEMPERATURVERZÖGERUNG

Die Temperaturverzögerungszeit definiert die Dauer während einer
Grenztemperaturverletzung. Der Melder wird daher nur reagieren, wenn der
Temperatursensor für den eingestellten Zeitraum eine Abweichung fühlt. Die
Zeit kann zwischen 0 und 999 Minuten eingestellt werden. Standardmäßig ist
dieser Wert auf 0 Minute eingestellt.

19

5.7 TEMPERATURKALIBRIERUNG

Der Temperatursensor ist digital und von hoher Qualität. Für spezielle
Anwendungen ist es möglich den Sensor zu kalibrieren und die Differenz zu
programmieren. Die eingestellte Temperatur wird in den Messungen und
Berichten verwendet werden.
Beispiel: der Mobeye CML4275 Auslöser ist 13 °C. Die tatsächliche
Umgebungstemperatur beträgt 13,5 °C. Um diesen Unterschied zu justieren
soll 0,5 (Grad) programmiert werden.

5.8 INAKTIVE ZEIT

Die "inaktive Zeit" ist die Zeit, in der ein Sensor oder Eingang inaktiv wird
nach einem Auslöser. Während der inaktiven Zeit wird keine neue
Alarmmeldung gesendet. Nur, wenn die Temperatur oder der Eingang zu
dem Nicht-Alarmzustand zurückkehrt, wieder aktiviert wird und aktiv bleibt,
wird ein Alarm nach der inaktiven Zeit gesendet. Die Zeit kann zwischen 0
und 60 Minuten gewählt werden. Wird diese Zeit auf "0" gesetzt, dann wird
der Eingang wieder aktiv, sobald der Eingang zu seinem Nicht-Alarm-Status
zurückgekehrt ist.

5.9 TEMPERATUREINHEIT

Die Temperatur kann in Grad Celsius (C) oder Fahrenheit (F) programmiert
und angezeigt werden. Die Standardeinstellung ist C.

5.10 EINGANGSTYP

Der Eingangstyp definiert den Charakter der Eingänge IN1 und IN2. Dies
kann Schließer (NO) oder Öffner (NC) sein. Wenn der Eingang auf NO
programmiert ist wird der Alarm, sobald die Anschlüsse des Eingangs
geschlossen werden, ausgelöst. Wenn der Eingang auf NC gesetzt ist wird
der Alarm, wenn die Verbindung zwischen den Eingangsklemmen
unterbrochen wird, ausgelöst. Standardmäßig sind diese Eingänge als NO
eingestellt.

5.11 ALARMVERZÖGERUNG

Zur Vermeidung von Fehlalarmen durch kurze Störimpulse am Eingang kann
eine Verzögerungszeit eingestellt werden. Der Melder wird daher nur

20

reagieren, wenn der Eingang für den eingestellten Zeitraum aktiviert ist. Die
Zeit kann zwischen 0 und 999 Sekunden eingestellt werden. Standardmäßig
ist sie auf 1 Sekunde eingestellt.

5.12 ALARMWIEDERHOLUNG

Um die Dringlichkeit der Alarme zu betonen, können alle Alarme wiederholt
werden. Solange der Alarm-Status nicht in den inaktiven Zustand zurückkehrt
werden die Nachrichten (mit Ausnahme des Telefonanrufs) nach der
"Alarmwiederholungszeit" wiederholt werden.
Die Zeit kann zwischen 0 (keine Wiederholung) und 24 Stunden eingestellt
werden. Standardmäßig ist dieser Wert auf “0” eingestellt.

5.13 STROMAUSFALLMELDUNG

Wenn der Mobeye CML4275 mit externen Strom versorgt wird und der
Strom fällt aus, kann er Meldungen senden. Wenn die Stromausfallmeldung
auf “AUS“ gesetzt ist, werden keine Nachrichten gesendet. Bei “ALARM“
werden Benachrichtigungen an die eingestellten Kontakte gesendet. Wenn
Sie Ihre eigene SIM-Karte verwenden, führt die Einstellung “ALERT“ nur zu
einer SMS-Nachricht nach TEL1.
In der Werkseinstellung ist die Meldung "Stromausfall" für die Verwendung
im Portal auf "ALARM" und für die eigene SIM-Karte auf "ALERT" eingestellt.

5.14 STROMAUSFALLVERZÖGERUNG

Zur Vermeidung von Fehlalarmen durch kurze Spannungsausfälle kann eine
Stromausfallverzögerungszeit eingestellt werden. Der Melder wird daher nur
reagieren, wenn der Spannungsausfall für den eingestellten Zeitraum dauert.
Die Zeit kann zwischen 0 und 999 Minuten eingestellt werden.
Standardmäßig ist dieser Wert auf 0 Minute eingestellt.

5.15 AUTOMATISCH EIN- UND AUSSCHALTEN

Der Mobeye CML4275 funktioniert nur wenn das Gerät eingeschaltet ist, was
über die Ein/Aus-Taste erfolgt. Es ist möglich das Gerät automatisch zu
aktivieren und deaktivieren, basierend auf einem Zeitplan (Schema). Dabei
können zwei unterschiedliche Zeitpläne eingegeben werden, zum Beispiel für
den Unterschied zwischen Wochentage und Wochenende.

21

Per Voreinstellung gelten die automatischen Zeiten für alle Tage. Es ist
möglich, die Zeiten unterschiedlichen Tagen in der Woche zuzuweisen. Auf
diese Weise legt man zwei verschiedene Zeitpläne (Schemata) an, gültig an
verschiedenen Tagen.

Als Wert können die Wochentage eingegeben werden. Montag ist 1,
Dienstag ist 2, usw. Wenn der Zeitplan (Schema) für mehrere Tage gilt,
können die Tage in einem Kommando eingegeben werden (bzw. 12345
bedeutet, Montag bis Freitag).
Beispiel: Um das System nur an Wochentagen von 6:00 Uhr bis 19:00 Uhr zu
aktivieren, stellen Sie TIMEARM1 auf 06:00, TIMEDISARM1 auf 19:00 und
DAYS1 auf 12345 ein.
(Nur) Wenn Sie Ihre eigene SIM-Karte verwenden, müssen DATE und TIME
auch manuell eingestellt werden. Das Portal synchronisiert dies automatisch.

5.16 ALARMINDICATION

Der Mobeye CML4275 hat eine Piezo-Sirene. Bei allen Alarmtypen ertönt
eine lokale Alarmindikation die durch kurzes Drücken Taste unterbrochen
werden kann. Die Alarmsirene kann deaktiviert werden (OFF), sodass es nicht
ertönt. Standardmäßig ist diese Alarmindikation auf "ON".

5.17 SCHALTZEIT AUSGANG UND AUSGANGSVERHALTEN

Der Ausgang schaltet im Alarmfall oder nach einem eingehenden SMS­Befehl, je nach Ausgangsverhalten. Mit dem Ausgangsverhalten "ALARM"
schaltet der Ausgang im Alarmfall nach Ablauf der Schaltzeit aus
(standardmäßig 5 Sekunden). Bei Schaltzeit 0 schaltet er erst wieder aus,
wenn der Alarmstatus aufgehoben ist.
Bei Ausgangsverhalten "RC" (Fernbedienung) schaltet der Ausgang ein nach
dem eingehenden SMS-Befehl CODE O1ON (Standard: 1111 O1ON) und aus
nach Ablauf der Schaltzeit. Bei einer Schaltzeit von > 0 schaltet er erst zurück
nach dem eingehenden SMS-Befehl CODE O1OFF (Standard: 1111 O1OFF).
Die Schaltzeit ist zwischen 0 und 9999 Sekunden einstellbar. Standardmäßig
ist das Ausgangsverhalten auf "ALARM" und die Schaltzeit auf "5" Sekunden
eingestellt.

22

5.18 BUTTON LOCK

Es kann nützlich sein die Ein/Aus-Taste zu sperren um unbeabsichtigtes Ein­oder Ausschalten zu verhindern. Per Voreinstellung ist der "Buttonlock"
gesperrt (ON, die Taste funktioniert nicht). Um die Taste zu entsperren muss
der "Buttonlock" ausgeschaltet werden (OFF). Hinweis: Das Synchronisieren
der Einstellungen mit dem Portal durch 5 Sekunden langes Drücken
funktioniert immer.

5.19 LOW POWER STATUS

Der "Low power" Energiesparmodus ist nur bei einem extern betriebenen
Mobeye CML4275 relevant. Bei (Werks-)Einstellung "aus" hat das
Kommunikationsmodul immer eine Netzwerkverbindung. Bei Einstellung "an"
ist das Verhalten das gleiche wie bei einem batteriebetriebenen Gerät. Das
Kommunikationsmodul wird so weit wie möglich ausgeschaltet, um den
Stromverbrauch zu minimieren. Bitte beachten Sie: Das Modul kann im
Energiesparmodus nicht über SMS-Kommandos erreicht werden.

5.1 ANRUF UND/ODER SMS (MIT EIGENER SIM-KARTE)

Wenn Sie Ihre eigene SIM-Karte verwenden, ruft der CML4275 standard­mäßig an und sendet SMS-Textnachrichten. Es ist möglich, eines davon zu
unterdrücken. Wenn Sie CALL ausschalten, sendet das Gerät nur SMS­Textnachrichten. Durch das Ausschalten der SMS wird nur angerufen.
Standardmäßig sind beide Werte auf "ON" eingestellt.

23

6. PROGRAMMIERUNG MIT EINER EIGENER SIM-KARTE

Wenn Sie Ihre eigene SIM-Karte verwenden, erfolgt die Programmierung
über SMS-Kommandos. Das Kommunikationsmodul erfordert eine Netzwerk­verbindung während der Programmierung.

6.1 IN DEN PROGRAMM-MODUS GEHEN

Ein CML4275 mit externer Stromversorgung hat ständig Netzwerkverbindung
und ist immer im Programm-Modus.

Wenn der Mobeye CML4275 batteriegespeist ist, geht das Gerät im
Programm-Modus durch Wiedereinsetzen der Batterien oder Drücken der
On/Off-Taste für 5 Sekunden. Die LED blinkt rot/grün, während nach einer
Netzwerkverbindung gesucht wird. Dies dauert normalerweise 10-30
Sekunden. Nach dem Anschließen blinkt die LED zuerst schnell und bleibt
dann grün (oder, wenn das Modul noch nicht konfiguriert ist, blinkt sie
einmal pro Sekunde grün).

In diesem Programm-Modus kann das Gerät Kommandos und Einstellungen
empfangen. In einem batteriegespeisten Gerät tritt ein Time-out auf nach 3
Minuten und das Kommunikationsmodul schließt sich, um Batterie zu sparen.
Das Gerät geht in die Low-Power Betriebsart und die LED blinkt alle drei
Sekunden einmal kurz grün, um anzuzeigen das es eingeschaltet ist.

6.2 PROGRAMMIERUNG DER EINSTELLUNGEN PER SMS

Wenn Sie Ihre eigene SIM-Karte verwenden, erfolgt die Programmierung
über SMS-Kommandos.

1. Stellen Sie sicher, dass das Modul in Programm-Modus ist (3.7).

2. Senden Sie einen SMS-Bericht mit der (Sicherheits-) Code und dem

Kommando.

3. Die grüne LED blinkt 3x und zeigt damit an das die Konfiguration

erfolgreich war. Im Falle eines falschen Kommandos blinkt die LED 5x rot.

Die SMS "Bericht" sollte folgenden Inhalt haben:

CODE KOMMANDO:OPTION
Beispiel: 1111 TEL1:[phone]

24

- CODE steht für den Sicherheitscode, Werkseinstellung ist 1111.

- Vergessen Sie nicht die Leerzeichen zwischen CODE und Kommando.

- Es gibt keinen Unterschied zwischen Groß- und Kleinschreibung.

- In einer SMS-Nachricht können mehrere Kommandos kombiniert werden

(max. 160 Zeichen), wobei zwischen den Kommandos ein # steht:

CODE KOMMANDO:OPTION#KOMMANDO:OPTION

- Alle Einstellungen bleiben gespeichert, auch wenn das Gerät nicht mit

Strom versorgt wird oder die Batterien entfernt werden.

In Kapitel 5 sind die Einstellungsmöglichkeiten beschrieben.

In Kapitel 7 ist das Schema mit SMS-Kommandos aufgelistet.

6.3 PROGRAMMIERUNG MINDESTENS EINER TELEFONNUMMER

Der Mobeye CML4275 kann Berichte an bis zu maximal 5 Telefonnummern
senden. Die erste Telefonnummer (TEL1) ist zwingend. Dieses Telefon
empfängt, zusätzlich zu Alarmbenachrichtigungen, Systemmeldungen wie
"low battery" und Testmeldungen. Die übrigen Telefonnummern erhalten nur
die Alarmmeldungen. Die Telefonnummer TEL1 wird per SMS-Kommando

programmiert. Dies kann von jedem Telefon aus erfolgen, so dass auch die

Nummer von jemand anderem programmiert werden kann. Man erhält eine
SMS mit dem Sicherheitscode als Bestätigung.

SMS-Kommando 1e Telefonnummer: CODE TEL1:
Beispiel: 1111 TEL1:01716999999

.... ähnliches gilt für TEL2...TEL5

Falls eine ausländische Nummer eingegeben werden muss, beginnen Sie mit
00 gefolgt von der Ländervorwahl (z.B. 0049123456789).
Beispiel: 1111 TEL1:00491716999999

6.4 EINSETZEN EINER MINIMAL- UND/ODER MAXIMALTEMPERATUR

Es kann ein separater hoher und/oder unterer Grenzwert für die Temperatur
eingestellt werden. Die Grenzwerte können zwischen -35 und +70 º C mit

25

einer Nachkommastelle eingestellt werden. Negative Werte beginnen mit
einem "-".
Um eine Temperaturgrenze einzustellen, müssen Sie den CML4275 in den
Programm-Modus bringen. Senden Sie ein SMS-Kommando an den
CML4275 mit folgendem Inhalt:

SMS Kommando Untergrenze Temperatur: 1111 LTL1:
Beispiel: 1111 LTL1:-5
SMS Kommando Obergrenze Temperatur: 1111 HTL1:
Beispiel: 1111 HTL1:25,5

Vergessen Sie nicht die Leerzeichen nach 1111.

26

7. SMS-KOMMANDOS FÜR PROGRAMMIERUNG MIT EIGENER SIM-KARTE

7.1 SCHEMA SMS-KOMMANDOS FÜR PROGRAMMIERUNG

Bei Verwendung Ihrer eigenen SIM-Karte werden die Einstellungen über
SMS-Kommandos programmiert. Siehe Kapitel 6 für die Programmier­methode und Kapitel 5 für eine Erläuterung der Einstellungen.

Einstellungen

SMS-Kommando

Möglichkeiten

Standardwerte

Sicherheits-Code

INSTCODE:

0000 ··· 9999

1111

Telefonnummern für die
Alarmmeldung

TEL1:
…

TEL5:

Telefonnummer

Leer

Löschen von
Telefonnummern

DEL1
…

DEL5

Standard Meldetext

NAME:

20 Zeichen

Mobeye

Untergrenze
Temperatursensor 1 und 2

LTL1:
LTL2:

-35,0 ··· 70,0 (ºC)

OFF (= aus)

Obergrenze Temperatur­sensor 1 und 2

HTL1:
HTL2:

-35,0 ··· 70,0 (ºC)

OFF (= aus)

Temperaturverzögerung
Sensor 1 und 2

DELAYTEMP1:
DELAYTEMP2:

000 ··· 999 (Min)

0

Temperaturkalibrierung
Sensor 1 und 2

TOFFSET1:
TOFFSET2:

-5,0 ··· 5,0 (ºC)

0
Temperatur Einheit

TEMPUNIT:

C, F C Anruf-Alarmierungstyp

CALL:

ON, OFF

ON

SMS-Alarmierungstyp

SMS:

ON, OFF

ON

Aktuelles Datum

DATE:

yyyymmdd

Leer

Aktuelle Zeit

TIME:

hhmm

Leer

Intervall "Test SMS"

TEST:

00 ··· 30 (Tage)

0

Zeit Testmeldung

TESTTIME:

hhmm

Eingangstyp Eingang 1

TYPEIN1:

NO, NC

NO

Eingangstyp Eingang 2

TYPEIN2:

NO, NC

NO

Verzögerung des Eingangs 1

DELAY1:

000 ··· 999 (Sek.)

1

Verzögerung des Eingangs 2

DELAY2:

000 ··· 999 (Sek.)

1

Inaktive Zeit Eingang 1

INACTIVEIN1:

00 ··· 60 (Min.)

0

Inaktive Zeit Eingang 2

INACTIVEIN2:

00 ··· 60 (Min.)

0

Inaktive Zeit Temperatur 1

INACTIVETEMP1:

00 ··· 60 (Min.)

0

Inaktive Zeit Temperatur 2

INACTIVETEMP2:

00 ··· 60 (Min.)

0

27

Einstellungen

SMS-Kommando

Möglichkeiten

Standardwerte

Alarmwiederholung

REPEAT:

0 ··· 999 (Min.)

0

Alarmtext Temperatur 1
neben min. Temperatur

TEXT1:

20 Zeichen

Temperature 1
too low:

Alarmtext Temperatur 1
oben max. Temperatur

TEXT2:

20 Zeichen

Temperature 1
too high:

Text Temperatur 1
wiederherstellt

TEXT3:

20 Zeichen

Temperature
1OK:

Alarmtext Temperatur 2
neben min. Temperatur

TEXT4:

20 Zeichen

Temperature 2
too low:

Alarmtext Temperatur 2
oben max. Temperatur

TEXT5:

20 Zeichen

Temperature 2
too high:

Text Temperatur 2
wiederherstellt

TEXT6:

20 Zeichen

Temperature
2OK:

Alarmtext Eingang 1

TEXT7:

20 Zeichen

Alarm 1

Alarmtext Eingang 2

TEXT8:

20 Zeichen

Alarm 2

Alarmtext Stromausfall

TEXT9:

20 Zeichen

Power failure

Text Stromwiederhergestellt

TEXT10:

20 Zeichen

Power restored

Strommeldung

POWERMESSAGE:

OFF, ALERT,
ALARM

ALARM
Stromausfallverzögerung

DELAYPOW:

0 ··· 999 (Min.)

0

Automatische Einschaltzeit

TIMEARM1:

hhmm

Leer (OFF)

Automatische Ausschaltzeit

TIMEDISARM1:

hhmm

Leer (OFF)

2e automatische Einschaltzeit

TIMEARM2:

hhmm

Leer (OFF)

2e automatische
Ausschaltzeit

TIMEDISARM2:

hhmm

Leer (OFF)
Zuweisen von Zeiten 1

DAYS1:

1234567

1234567

Zuweisen von Zeiten 2

DAYS2:

1234567

1234567

Verwenden der on/off -Taste

BUTTONLOCK:

ON (Taste gesperrt)
OFF (entsperrt)

ON
Alarmindication

ALARMSOUND:

ON, OFF

OFF

Pulszeit Ausgang

TO1:

0···9999 (sec)

5

Ausgangstyp

OUTPUT:

ALARM, RC

ALARM

Low power Status

LOWPOWER:

ON, OFF

OFF

Beispiele:
Einstellen 1e Telefonnummer: 1111 TEL1:0612345678
Löschen 1e Telefonnummer: 1111 del1
Vergessen Sie nicht die Leerzeichen zwischen CODE und Kommando.

28

7.2 EIN- UND AUSSCHALTEN DES MODULS

Nach den oben beschriebenen Schritten ist das Modul einsatzbereit. Der
Mobeye CML4275 hat sich selbst eingeschaltet. Die Tastensperre sorgt dafür,
dass das Gerät nicht versehentlich ausgeschaltet werden kann.
Wenn diese Sperre ausgeschaltet ist (siehe 5.18), funktioniert das Ein- und
ausschalten wie folgt:

Das Ausschalten des Gerätes erfolgt so:

Drücken Sie die Taste für 1 Sekunde. Die
grüne LED schaltet sich aus, um zu zeigen,
dass das Modul ausgeschaltet ist.

Im ausgeschalteten Status sendet der
Mobeye CML4275 keine Alarmmeldungen
und Werte. Die Funktionen "automatische
Einschaltung", "Senden der Testmeldungen" und
"Senden einer Batteriestandmeldung" sind noch aktiv.

Das Einschalten geschieht wie folgt:

Drücken Sie die Taste für 1 Sekunde. Die grüne LED-Leuchte blinkt einmal
pro drei Sekunde (oder dauerhaft, wenn das Netzteil angeschlossen ist),
um zu zeigen, dass das Modul eingeschaltet ist.

Wenn extern gespeist (Kommunikationsmodul ist "an"), kann man schalten
über SMS-Kommandos:

SMS-Kommando einschalten: CODE ARM (bzw. 1111 ARM)
SMS-Kommando ausschalten: CODE DISARM (bzw. 1111 DISARM)

7.3 ZURÜCKSETZEN (RESET) DES MOBEYE CML4275

Um den Mobeye CML4275 vollständig auf die Standardeinstellungen
zurückzusetzen gehen Sie wie folgt vor:

1. Netzstecker ziehen und Batterien entnehmen.

2. Wiedereinsetzen der Batterien und dabei halten Sie gleichzeitig die Taste

auf der Außenseite für ca. 5 Sekunden gedrückt.

3. Lassen Sie die Taste los, sobald die LED blinkt.

4. (Optional) Netzstecker wieder einstecken.

29

Nach einem erfolgreichen Reset blinkt die LED-Leuchte um anzuzeigen, dass
das Modul nicht konfiguriert ist. Der Sicherheits-Code steht wieder auf
Werkseinstellung.

7.4 SMS-ABFRAGEN MIT EIGENER SIM-KARTE

Die Einstellungen und der Status können per SMS abgefragt werden, von
einer beliebigen Telefonnummer. Der CML4275 muss im Programm-Modus
sein (6.1). Nach Eingang der Abfrage sendet das Gerät eine SMS-Meldung
mit dem aktuellen Status zurück an den Versender der Abfrage.

IST-TEMPERATUR

Die Ist-Temperatur, wie von dem Mobeye CML4275 gemessen, wird durch
folgende SMS-Meldung abgefragt (kein Code):

SMS-Kommando abfragen Ist-Temperatur: ?

STATUSABFRAGE

Der Status des Mobeye CML4275 (Signalstärke, Status der Stromversorgung
und Batterien) kann durch folgende SMS abgefragt werden:

SMS-Kommando abfragen Status: STATUS?
Beispiel: 1111 STATUS?

EINSTELLUNGSÜBERSICHT

Die Einstellungen können durch folgende SMS abgefragt werden:

SMS-Kommando abfragen Basiseinstellungen: SET?
SMS-Kommando abfragen erweiterte Einstellungen: SETA?
SMS-Kommando abfragen Texte: TEXT?
Beispiel: 1111 SET?

ANRUFLISTE

Die Liste der Telefonnummern, zu denen die Meldungen gesendet werden,
kann durch folgende SMS abgefragt werden:

SMS-Kommando abfragen Anrufliste: CALL?
Beispiel: 1111 CALL?

30

7.5 TECHNISCHE MELDUNGEN

Im Falle eines technischen Fehlers erhält die Telefonnummer die auf TEL1
eingestellt ist eine SMS-Nachricht. Mögliche technische Meldungen sind:

Meldung

Grund

Low batteries, external power
supply OK

Externe Stromversorgung präsent, aber Batterien
fast verbraucht.

No external power supply,
batteries OK

Keine externe Stromversorgung, Batterien haben
genug Kraft, um den Betrieb in Low-Power
Modus zu übernehmen.

Low batteries, no external
power supply

Keine externe Stromversorgung und Batterien
fast verbraucht.

External power supply OK,
batteries OK

Die Stromversorgung ist nach Ausfall wieder­hergestellt (oder Netzteil ist wieder
angeschlossen); Batterien haben genug Kraft.

(delayed message)

Die SMS-Meldung konnte durch einen Ausfall der
SIM-Karte oder Mobilfunknetz Probleme nicht
eher gesendet werden.

Batteries too low. Module
shutting down.

Das Modul hat sich wegen zu niedriger
Spannung ausgeschaltet (shut down). Ersetzen
Sie die Batterien oder schließen Sie das Netzteil
an, um das Gerät neu zu starten.

Nach dem Empfang einer Meldung muss man geeignete Maßnahmen
treffen. Im Falle der Meldung “Battery low“ müssen die Batterien so schnell
wie möglich ersetzt werden.

31

8. STATUS FEEDBACK

Die LED an der Außenseite der Mobeye CML4275 bietet Informationen über
den Status des Geräts an.

LED-Muster

Status

angeforderte Aktion

Blinkt grün 1 Se­kunde an/1 Sekun­de aus

Modul nicht konfiguriert

Einstellen mindestens einer
Telefonnummer.

Blinkt grün alle 3
Sekunde

Modul ist eingeschaltet und
läuft auf Batterien

Keine Aktion.

An, grün

Modul ist eingeschaltet und
läuft auf externen Strom

Keine Aktion.

Blinkt 1 Sekunde
grün/rot

Modul stellt Netzwerk­verbindung her

Warten Sie bis die
Verbindung
wiederhergestellt ist.

Blinkt 2 mal rot alle
3 Sekunden

Keine Mobilfunk­Netzwerkverbindung

Versuchen sie es an einen
anderen Ort.

Blinkt 3 mal rot alle
3 Sekunden

SIM-Karten-Fehler, falscher
PIN-Code der SIM-Karte

SIM-Karte Problem.
Blinkt 3 mal grün

Erfolgreiche Konfiguration

Keine Aktion.

Blinkt 5 mal rot

Falsche Konfiguration

Überprüfen Sie das SMS­Kommando.

Blinkt 4 mal rot alle
3 Sekunden

Niedrige Batteriespannung

Ersetzen Sie beide Batterien.

Blinkt sehr schnell
grün

Modul kommuniziert mit dem
Portal

Keine Aktion.

32

Technische Daten

Kommunikationsmodul : 4G LTE-M (EU) (und 2G 900/1800 MHz)
Batterien : 2* CR123 (Lithium)

Hinweis: Varta, Panasonic oder Energizer.

Abgeraten wird von Duracell und Philips
Lebensdauer der Batterien : > 1 Jahr (batteriegespeist)
(bei normaler Verwendung) > 3 Jahr (bei externer Stromversorgung)
Ext. Stromversorgung (optional) : 12-24V DC (+/- 2V DC) / min. 500 mA

24V DC muss eine geregelte Spannungsquelle sein
Stromverbrauch ”low power” : ca. 50 μA durchschn. / max. ca. 500 mA
Stromverbrauch 12-24V : ca. 50 mA durchschn. / max. ca. 500 mA
Abmessungen : 130 x 180 x 35 mm
Umgebungstemperatur : -10 °C bis +50 °C
Temperatur Sensorkopf : -35 °C bis +70 °C
Open collector output : max. 200 mA

Dieses Produkt wurde in den Niederlanden entwickelt und hergestellt.
Weitere Informationen finden Sie unter www.mobeye.com.

Diese Gebrauchsanleitung ist eine Publikation von Mobeye. Alle Rechte
einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B.
Fotokopie, Mikroverfilmung oder die Erfassung in automatisierten
Datenbeständen bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten.

33

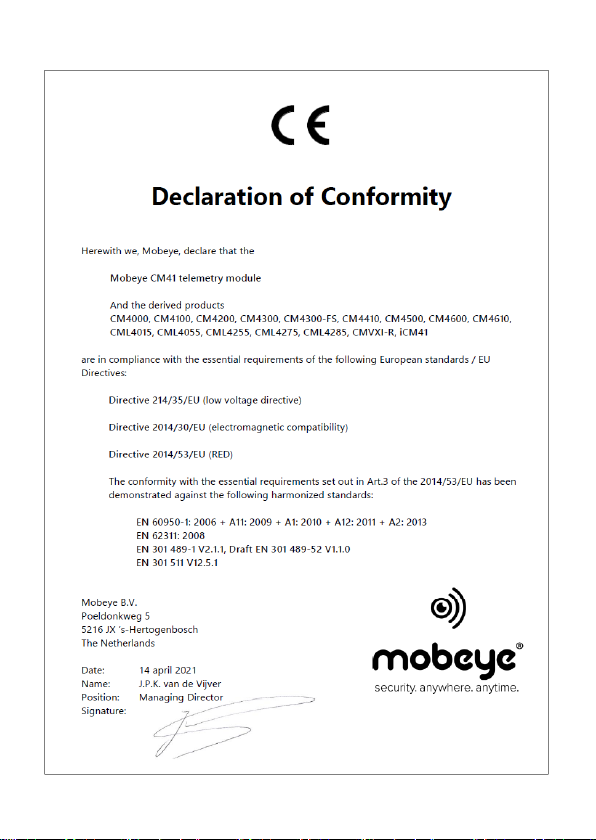

Diese Gebrauchsanleitung entspricht dem technischen Stand bei Drucklegung.
Änderungen in Technik und Ausstattung vorbehalten.

© Copyright 2021 by Mobeye, CML4275-DE210801
