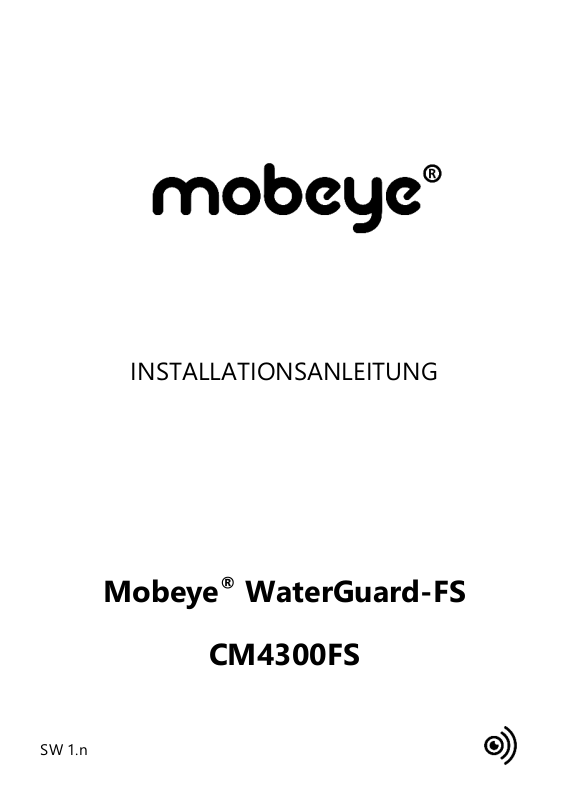

INSTALLATIONSANLEITUNG

Mobeye® WaterGuard-FS

CM4300FS

SW 1.n

1

INHALT

1. Allgemeine Beschreibung 3

2. Standard Verhalten 4

2.1 Mobeye WaterGuard-FS mit Mobeye SIM und Internet Portal 4

2.2 Mobeye WaterGuard-FS mit eigener SIM-Karte 5

3. Erste Schritte 6

3.1 Öffnen des Gehäuses und Platzierung der SIM-Karte 7

3.2 Anschließen des Wassersensors 8

3.3 Einsetzen der Batterien 8

3.4 Anschließen eines Sensors (optional) 8

3.5 Verbinden mit externer Stromversorgung (optional) 9

3.6 Netzwerkverbindung und Programm-Modus 9

4. Programmierung über das Mobeye SIM/Portal 11

4.1 Anmeldung im Mobeye Portal 11

4.2 Aktivieren der Mobeye SIM-Karte und des Gerätes 11

4.3 Konfiguration und Synchronisierung 12

4.4 Benutzung des Mobeye Internet Portals 12

4.5 Ein- und Ausschalten des Moduls 14

4.6 Zurücksetzen (Reset) des Mobeye WaterGuard-FS 15

5. Einstellungsmöglichkeiten 16

5.1 (Alarm)Telefonnummern 16

5.2 Testmeldung 16

5.3 Eingangstyp 17

5.4 Alarmverzögerung 17

5.5 Inaktive Zeit 17

5.6 Alarmwiederholung 18

5.7 Wiederherstellungsmeldung 18

5.8 Stromausfallmeldung 18

5.9 Stromausfallverzögerung 19

5.10 Button Lock 19

5.11 Low Power Status 19

5.1 Anruf und/oder SMS (mit eigener SIM-Karte) 19

6. Programmierung mit einer eigener SIM-Karte 20

6.1 In den Programm-Modus gehen 20

6.2 Programmierung der Einstellungen per SMS 20

6.3 Programmierung mindestens einer Telefonnummer 21

7. SMS-Kommandos für Programmierung mit eigener SIM-Karte 22

7.1 Schema SMS-Kommandos für Programmierung 22

7.2 Ein- und Ausschalten des Moduls 24

7.3 Zurücksetzen (Reset) des Mobeye WaterGuard-FS 24

7.4 SMS-Abfragen mit eigener SIM-Karte 25

7.5 Technische Meldungen 26

8. Status Feedback 27

2

Achtung

Diese Installationsanleitung enthält wichtige Richtlinien für die Inbetriebnahme und den
Gebrauch des Mobeye® Gerätes sowie sie in dieser Anleitung beschrieben sind. Lesen Sie
die Anleitung sorgfältig durch bevor Sie das Gerät in Betrieb nehmen.
Bei Schäden, die durch Nichtbeachtung der Richtlinien und der Gebrauchsanweisung
entstehen, wird keine Haftung übernommen und die Garantie erlischt. Der Anwender hat
sich regelmäßig von der ordnungsgemäßen Funktion des Mobeye®-Gerätes zu
vergewissern. Der Hersteller haftet nicht für (direkten und indirekten) Schäden, die durch
fehlerhafte Bedienung oder durch ein nicht ordnungsgemäß funktionierendes Gerät,
Programmen, Internet- oder Netzanbieter-Verbindung entstehen. Der Hersteller ist auf
keinerlei Weise haftbar für den Verlust von seitens des Kunden angewendeten
Anmeldecodes oder persönlichen Codes.

Sicherheitsrichtlinien

• Die Umgebungstemperatur darf während des Betriebes nicht über- oder

unterschritten werden (nicht unter -10 °C und nicht höher als +50 °C).

• Das Gerät ist bestimmt für den Gebrauch in trockenen und sauberen Räumen.

• Das Gerät ist gegen Feuchtigkeit, Spritzwasser sowie Unter- und Überhitzung zu

schützen.

• Das Gerät darf nur mit den vom Hersteller vorgeschriebenen Batterien betrieben

werden.

• Das Gerät ist gegen starke Erschütterungen und Vibrationen zu schützen.

• Lassen Sie das Gerät nicht fallen.

• Das Gerät darf nicht in der Umgebung von brennbaren Gasen, Dämpfen oder Staub-

entwicklungen aufgestellt und betrieben werden.

• Das Gerät darf nur durch einen Mobeye® sachverständigen Fachmann repariert

werden.

• Bei einer Wartung oder Reparatur des Gerätes dürfen nur Original Ersatzteile

verwendet werden. Die Verwendung von fremden Ersatzteilen kann zur Beschädigung
des Gerätes führen.

Vorschriftsmäßiger Gebrauch

Der Gebrauch dieses Gerätes nach Vorschrift ist das Generieren von Berichten und
telefonischen Meldungen nach einem Alarm. Andere Verwendungen außerhalb des
festgelegten Gebrauchs sind nicht zulässig.

Produkt- und Batterie-Recycling

Dieses Produkt enthält recycelbare Komponenten. Geben Sie diese am Ende der
Nutzungsdauer an einer Sammelstation für Elektrogeräte oder an Ihren Händler ab. Bitte
bringen Sie leere Batterien zu einer Batteriesammelstelle.

3

1. ALLGEMEINE BESCHREIBUNG

Der Mobeye WaterGuard-FS ist ein Überwachungsmodul mit Kommu­nikationsmodul das verwendet wird um Warnmeldungen zu senden nach der
Detektion einer Wasser-basierten Flüssigkeit und nach der Aktivierung des
zweiten Eingangs. Der Mobeye WaterGuard-FS kann auch Warnmeldungen
senden bei zu niedrigem Wasserstand. Das Modul kann lange Zeit mit
Batterien betrieben werden. Bei Anschluss an eine externe Spannungsquelle
wird diese ebenfalls überwacht und bei Stromausfall eine Meldung gesendet.

Um das Gerät zu aktivieren, sind einige Schritte zu befolgen.

Zunächst müssen Sie eine SIM-Karte im Gerät platzieren. Mit der Mobeye
SIM-Karte nutzt der WaterGuard-FS das 4G LTE-M-Netzwerk. Dieses
Netzwerk ist sehr zuverlässig, hat eine starke Reichweite und eine hohe
Durchlässigkeit in Gebäuden, und funktioniert auch in abgelegenen
Gebieten. Die Mobeye SIM-Karte ist ein "Multi-Provider" und kann
international eingesetzt werden. Es kann aus mehreren Anbietern pro Land
auswählen, sodass das Gerät weiterhin funktioniert, wenn eines der
Netzwerke ausfällt. Darüber hinaus bietet die Mobeye SIM-Karte Zugriff auf
das Mobeye Internet Portal. Diese Verwaltungsumgebung bietet dem Gerät
wichtige Funktionen wie Online-Programmierung, Status und Historie,
zahlreiche Optionen zum Weiterleiten von Nachrichten und sie überwacht
Testnachrichten (Keep-Alive).
Nachrichten können optional über eine Push-App empfangen werden. Der
entsprechende Ansprechpartner wird den Installationsvorgang hierfür am
Telefon enthalten.

Es ist auch möglich eine eigene (2G) SIM-Karte zu platzieren. Die wichtigsten
Alarmfunktionen wie Anrufen und/oder SMS nach einem Alarm
funktionieren. Die Kommunikation erfolgt vollständig über das 2G-Netz. Die
Funktionen des Mobeye Internet Portals sind nicht nutzbar.

Wenn die Installationsschritte für beide Verwendungsmodi unterschiedlich
sind, wird dies unten angegeben. Die Verwendung des Mobeye Internet
Portals mit der Mobeye SIM-Karte wird auch als Mobeye SIM/Portal
bezeichnet.

4

2. STANDARD VERHALTEN

2.1 MOBEYE WATERGUARD-FS MIT MOBEYE SIM UND INTERNET PORTAL

Der Mobeye WaterGuard-FS mit der Mobeye SIM-Karte, registriert in dem
Mobeye Internet Portal, hat das folgende Standardverhalten als Werksein­stellung:

- Im Falle eines Wasser-Alarms sendet der Mobeye WaterGuard-FS eine

Nachricht über das Portal per Push-Nachricht, Anruf, SMS und/oder E-Mail
an die voreingestellten (Alarm) Kontakte.

- Sobald der Wasserstand sich erholt hat, wird der Mobeye WaterGuard-FS

eine Nachricht an das Portal senden die dann weitergeleitet wird.

- Wenn der zweite Eingang durch einen Sensor aktiviert ist, sendet der

Mobeye WaterGuard-FS eine Nachricht an das Portal senden die dann
weitergeleitet wird.

- Solange der Mobeye WaterGuard-FS im Alarm-Status bleibt, erhalten die

(Alarm) Kontakte alle vier Stunden eine Wiederholung Nachricht.

- Wenn externe Stromversorgung verwendet wird und diese fällt aus, wird

der Mobeye WaterGuard-FS eine Nachricht an das Portal senden, die dann
an die (Alarm) Kontakte weitergeleitet wird. Nach Stromwiederherstellung
folgt auch eine Meldung.

- Sind die Batterien des Mobeye WaterGuard-FS erschöpft, sendet er eine

Nachricht an das Portal. Das Portal wird die als "Service" Nachricht
weiterleiten.

- Die Verbindung zwischen dem Mobeye WaterGuard-FS und dem Portal

wird alle 7 Tage geprüft. Wenn keine Verbindung hergestellt werden kann,
sendet das Portal eine "non Keep-Alive" Meldung an die (Service) Kontakte.

Kapitel 5 beschreibt wie das Verhalten beeinflusst werden kann.

Die Kommunikation zwischen dem Mobeye WaterGuard-FS und dem
Mobeye Internet Portal erfolgt über den Datenverkehr (mit SMS als Fallback).
Nachrichten können über das Portal weitergeleitet werden zu einer App als
Push-Nachricht. Nach dem Empfang kann eine Benachrichtigung in der App
bestätigt werden, sodass sie nicht an nachfolgende Kontakte weitergeleitet
wird. Wenn sie nicht bestätigt wird (oder die App wird nicht benutzt), kann
der Bericht weiterhin als Anruf (mit Sprache), per SMS oder E-Mail versendet
werden. (Nur) Für Anrufe und SMS zählt das Kredit-System. Zu Beginn (und

5

bei Erneuerung) wird ein Startguthaben in das Konto geladen, was für die
meisten Benutzer ausreichend ist. Bei einem niedrigen Guthaben erhält der
Kontoinhaber eine E-Mail mit dem Hinweis das Guthaben online aufzuladen.
Das Guthaben hat eine unbegrenzte Gültigkeitsdauer. Bei mehreren Geräten
unter einem Konto wird der Kontostand hinzugefügt und gilt für alle Geräte.

2.2 MOBEYE WATERGUARD-FS MIT EIGENER SIM-KARTE

Der Mobeye WaterGuard-FS mit einer eigenen SIM-Karte hat das folgende
Standardverhalten als Werkseinstellung:

- Im Falle eines Wasseralarms wird der Mobeye WaterGuard-FS eine Alarm-

SMS an die vorprogrammierten Telefonnummern verschicken mit dem Text
‘Mobeye water alarm ‘und anrufen.

- Sobald der Wasserstand sich erholt hat, wird der Mobeye WaterGuard-FS

eine SMS (mit dem Text ‘Mobeye Water OK’) an die vorprogrammierten
Telefonnummern verschicken.

- Wenn der zweite Eingang durch einen Sensor aktiviert ist, wird der Mobeye

WaterGuard-FS eine Alarm-SMS an die vorprogrammierten Telefon­nummern verschicken und sie anrufen.

- Solange der Mobeye WaterGuard-FS im Alarm-Status bleibt, wird er alle

vier Stunden eine Wiederholung der Alarm-SMS an die vorprogrammierten
Telefonnummern verschicken.

- Wenn externe Stromversorgung verwendet wird und diese fällt aus, wird

der Mobeye WaterGuard-FS eine "Power failure" SMS an die erste Telefon­nummer (TEL1) verschicken. Wenn die Stromversorgung sich wiederher­gestellt hat, schickt er auch eine SMS.

- Sind die Batterien des Mobeye Melders erschöpft, wird dieses über eine

SMS-Nachricht an die erste Telefonnummer (TEL1) gemeldet.

Kapitel 5 beschreibt wie das Verhalten beeinflusst werden kann.

6

3. ERSTE SCHRITTE

Bei der Inbetriebnahme des Mobeye WaterGuard-FS sind folgende Schritte in
der nachstehenden Reihenfolge erforderlich:

1. Öffnen des Gehäuses und einlegen der SIM-Karte

2. Anschließen des Wassersensors

3. Einsetzen der Batterien

4. Anschließen eines externen Sensors (optional)

5. Verbinden mit externer Stromversorgung (optional)

6. Programmierung mit der Verwendung vom Mobeye SIM/Portal-Service
a. Anmeldung im Mobeye Internet Portal
b. Aktivieren der Mobeye SIM-Karte und des Gerätes
c. Konfiguration und Synchronisierung
d. Verwendung des Portals und der App

7. Programmierung mit der Verwendung einer eigenen SIM-Karte
e. In den Programm-Modus gehen
f. Konfiguration

Die Schritte 1 bis 5 werden in den Abschnitten 3.1 bis 3.5.
Schritt 5 ist beschrieben in Kapitel 4. Schritt 6 in Kapital 6.

7

3.1 ÖFFNEN DES GEHÄUSES UND PLATZIERUNG DER SIM-KARTE

Öffnen Sie das Gehäuse, indem Sie mit beiden Daumen auf die oberen Ecken
der Vorderseite drücken.

Legen Sie die SIM-Karte in das Modul.

Bei Verwendung der Mobeye SIM-Karte:
Die SIM-Karte ist gesichert und wird nur in einem Mobeye Gerät
funktionieren. Bitte verwenden Sie die Karte nicht in einem anderen Gerät.

Bei Verwendung der eigenen SIM-Karte:
Ihre eigene SIM-Karte hat das "Mikro" Format, ist für das 2G-Netzwerk
geeignet und kann Anrufe tätigen und Textnachrichten senden. Der PIN­Code ist "0000" oder die SIM-Karte ist frei von PIN-Code.

(Ein PIN-Code kann geändert werden in dem Sie die SIM-Karte in ein Mobiltelefon legen

und nach dem Menü "Sicherheit" gehen. Siehe Handbuch des Mobiltelefons.)

Hinweis: Bei einem Wechsel der SIM-Karte muss der Mobeye WaterGuard-FS
von der Stromversorgung getrennt werden. Die Einstellungen werden im
internen Speicher des Geräts aufbewahrt.

8

3.2 ANSCHLIEßEN DES WASSERSENSORS

Legen Sie die Drähte des Wassersensors zuerst
durch das Gehäuse nach innen und dann
schließen Sie die Drähte an die Eingänge IN1
(drücken Sie auf den grünen Stift für den
Anschluss der Drähte). Es ist hierbei unerheblich
welcher Draht an welche Anschlussklemme
angeschlossen wird.

Montieren Sie den Schwimmsensor an einen
festen Platz in horizontaler Lage mit dem
beweglichen Teil im offenen Zustand. Montieren
Sie den Sensor auf der Höhe, wo die Anwesenheit
von Wasser nachgewiesen werden sollte. Falls der
Schwimmsensor in normaler Situation
geschlossen sein soll (und nach Wasser
Erkennung öffnen soll), muss der Eingangstyp auf
NC (siehe Absatz 5.3 werden. Wenn der Eingang länger als 1 Sekunde
geschlossen werden soll bevor eine Alarmmeldung ausgeht, siehe 5.4.

3.3 EINSETZEN DER BATTERIEN

Legen Sie die zwei Batterien (CR123) ein. Verwenden Sie die +/- Hinweis für
die korrekte Platzierung. Bei einem Wechsel bleiben die Einstellungen im
internen Speicher des Geräts aufbewahrt.

3.4 ANSCHLIEßEN EINES SENSORS (OPTIONAL)

Es ist möglich ein zweiter Sensor an Eingang IN2 anzuschließen. Legen Sie
die Drähte eines externen Sensors zuerst durch das Gehäuse nach innen und
dann schließen Sie die Drähte an den Eingang IN2 an. Es ist hierbei
unerheblich welcher Draht an welche Anschlussklemme angeschlossen wird.

Standardmäßig ist der Eingang als NO eingestellt. Wenn der Eingang auf NC
gesetzt sein soll: siehe 5.3. Wenn der Eingang länger aktiviert werden muss,
bevor eine Alarmmeldung ausgeht 5.4. Wenn nach einer Alarmwieder­herstellung eine Wiederherstellungsmeldung erforderlich ist, siehe 5.7.

9

3.5 VERBINDEN MIT EXTERNER STROMVERSORGUNG (OPTIONAL)

Obwohl der Mobeye WaterGuard-FS entwickelt wurde um mit Batterien zu
funktionieren, ist es möglich eine externe Stromversorgung anzuschließen.
Das Modul ist dann immer in Verbindung mit dem Mobilfunknetz und somit
immer im Programm-Modus.
Wenn der Strom ausfällt, werden die Batterien
das Funktionieren übernehmen und es werden
"Stromausfall" Meldungen verschickt. Das Modul
geht in den Low-Power-Modus, was bedeutet,
dass die Mobilfunknetzwerkverbindung
deaktiviert und nur dann, wenn es einen Alarm,
Testmeldung oder "Battery low" Meldung senden
muss, die Verbindung temporär wiederherstellt.

Schließen Sie die Drähte des Adapters (oder eine geregelte 12V
Stromversorgung) an den Anschluss an (drücken Sie auf die grünen Stifte für
den Anschluss der Drähte):

Mobeye adapter 10027 Position

- V+ an “+” schwarz/weißes Kabel links

- GND an “-“ schwarzes Kabel 2e von links

3.6 NETZWERKVERBINDUNG UND PROGRAMM-MODUS

Nach dem Einlegen der SIM-Karte und der Batterien sucht der Mobeye
WaterGuard-FS nach einer Netzwerkverbindung. Die LED blinkt rot/grün,
während nach einer Netzwerkverbindung gesucht wird. Dies dauert
normalerweise 10-30 Sekunden. Nach dem Verbinden blinkt die LED zuerst
schnell und bleibt dann grün (oder, wenn das Modul noch nicht konfiguriert
ist, blinkt sie einmal pro Sekunde grün). In diesem Programmiermodus kann
das Gerät Kommandos und Einstellungen empfangen.

In einem batteriegespeisten Gerät tritt ein Time-out auf nach 3 Minuten und
das Kommunikationsmodul schließt sich, um Batterie zu sparen. Das Gerät
geht in die Low-Power-Betriebsart und die LED blinkt alle drei Sekunden
einmal kurz grün um anzuzeigen, dass es eingeschaltet ist. Er sucht selbst
nach einer Netzwerkverbindung, um Benachrichtigungen zu senden. Die

10

Netzwerkverbindung kann auch manuell durch (erneutes) Einlegen der
Batterien oder durch Drücken der Taste für 5 Sekunden gestartet werden.

Ein Mobeye WaterGuard-FS mit externer Stromversorgung hat ständig
Netzwerkverbindung und ist immer im Programm-Modus.

11

4. PROGRAMMIERUNG ÜBER DAS MOBEYE SIM/PORTAL

4.1 ANMELDUNG IM MOBEYE PORTAL

Gehen Sie zu www.mymobeye.com
und melden Sie sich für ein neues Konto an.
Für die deutsche Sprache klicken Sie auf die deutsche Flagge.
Folgen Sie den Anweisungen auf dem Bildschirm.

Sie erhalten eine E-Mail, die das neue Konto bestätigt. Danach können Sie
sich im Portal einloggen.

Falls Sie diese E-Mail nicht erhalten, überprüfen Sie bitte Ihre Spam-Box oder
fragen Sie Mobeye ([e-mail]).

4.2 AKTIVIEREN DER MOBEYE SIM-KARTE UND DES GERÄTES

Um die Mobeye SIM-Karte im Mobeye Internet Portal
zu aktivieren und mit dem Gerät zu verbinden,
wählen Sie den Bildschirm "Hinzufügen" und dann "Aktivieren SIM-Karte".

Geben Sie die SIM-Kartennummer ein. Die Nummer
finden Sie auf der Plastik-SIM-Karte unter dem
Barcode. Verwenden Sie die gesamte Nummer oder nur die letzten 8 Ziffern.

Wenn die SIM-Karte und die Batterien bereits installiert sind, wird ein Popup­Fenster angezeigt, in dem Sie dem Gerät einen Namen und einen Standort
zuweisen können. Sie können es später ändern.
(Wenn die SIM-Karte und die Batterien noch nicht eingelegt waren, werden
Sie aufgefordert, zuerst den Gerätetyp auszuwählen. In Ihrem Fall ist das
“CM4300FS“.)
Durch das Akzeptieren der Bedingungen bestätigen Sie den Vertrag. Sie
werden zum Zahlungsbildschirm weitergeleitet. Nach Zahlungseingang
erhalten Sie die Rechnung per E-Mail. Ihr neues Gerät ist jetzt im Dashboard
sichtbar.

Bevor das Gerät betriebsbereit ist, müssen Sie Einstellungen und Berichte
einrichten. Siehe hierzu die folgenden Absätze.

Aktivieren Sim-Karte

Hinzufügen

12

4.3 KONFIGURATION UND SYNCHRONISIERUNG

Die Geräteeinstellungen können im Mobeye Internet Portal programmiert
werden. Auf diese Weise bereiten Sie die Einstellungen vor die vom Gerät
abgeholt werden. Die Kommunikation für die Datensynchronisation wird vom
Mobeye Gerät initiiert und erfolgt nach:

1) Jeder Nachricht an das Portal (zB. Alarm, Test, niedrige Batterien).

2) Wiedereinsetzen der Batterien (und Wiedereinschalten der Stromversor-

gung).

3) Betätigen der Taste für 5 Sekunden.

4) Empfang des SYNC-Kommando (Schaltfläche im Block "Einstellungen")

oder des SMS-Kommandos CODE SYNC (zB. 1111 SYNC; funktioniert nur
mit externer Spannung).

Während der Datenübertragung blinkt die LED schnell. Ein batteriebetriebe­nes Gerät blinkt zuerst rot/grün, bis es mit dem Netzwerk verbunden ist.

4.4 BENUTZUNG DES MOBEYE INTERNET PORTALS

Dashboard

Bei Verwendung mehrerer Geräte werden auf dem Dashboard alle Geräte mit
den (Alarm-) Meldungen der letzten 24 Stunden, den (fehlenden) Testmel­dungen und dem Batteriestatus angezeigt. Wenn Geräte über Protokollie­rungsfunktionen verfügen, wird eine andere Ansicht des Dashboards
angezeigt, wenn Sie auf "Diagramme" oder "Messgeräte" klicken.
Wählen Sie ein Gerät aus, um zu den Details zu gelangen.

Status & Protokoll

Der Statusblock zeigt mehrere Werte an, wichtige Informationen zum Gerät.
Wenn der "Synchronisiert" Status "Nein" ist, gibt es neue Optionen die vom
Gerät abgeholt werden sollen.
Die Netzwerkstärke teilt die Stärke der letzten Kommunikationssitzung mit.
Wenn der Wert niedriger als -100dB ist, dann platzieren Sie bitte das Gerät an
einem anderen Ort.
Klicken Sie auf das Positionssymbol , um den geografischen Standort
während des letzten Berichts anzuzeigen. Dies ist eine Angabe, die auf der
"Zellen-ID" basiert.

13

Das Protokoll zeigt alle historischen Ereignisse an. Klicken Sie auf "Alles
anzeigen", um die Übersicht zu sehen.

Geräteeinstellungen

Die Konfigurationsoptionen (Einstellungen) können im Mobeye Internet
Portal geändert werden. Klicken Sie auf "Einstellungen ändern" und geben
Sie den Sicherheitscode ein (Werkseinstellung ist "1111"). Siehe Kapitel 5 für
die Beschreibung der einzelnen Einstellungen.
Nach dem Speichern der neuen Einstellungen müssen sie vom Gerät
abgeholt, d.h. synchronisiert, werden. Mehr Informationen zur
Synchronisation finden Sie unter 4.3.

Öffnen Sie die Gerätedetails um den Namen und den Standort des Gerätes
zu ändern. Diese Texte werden in jede Anruf-, SMS-Textnachricht und E-Mail
mitgenommen und dienen der Identifizierung des Gerätes. Die
"Bemerkungen“ sind nur intern und in den Berichten nicht enthalten.

Alarmbenachrichtigung

Geben Sie im Block "Kontakte für Textnachrichten" die Ansprechpartner ein,
die Alarm- und Servicemeldungen erhalten. Um einen Kontakt hinzuzufügen,
bitte zuerst die Kontaktperson anlegen. Dies kann über die + erfolgen oder
in der Registerkarte Kontakt. Eine als App eingerichtete Kontaktperson erhält
Anweisungen zum Einrichten auf ihrem Telefon.
Im Portal können Sie wählen, ob eine App-Nachricht als Gruppennachricht
(an alle Kontakte gleichzeitig) oder über einen Eskalationsplan gesendet
werden soll (App-Bestätigung verhindert Weiterleitung an andere Kontakte).
Wenn niemand die Meldung über die App bestätigt oder die App nicht
verwendet wird, wird sie je nach Auswahl pro Kontaktperson weiterhin per
Sprachanruf / SMS / E-Mail gesendet.

Hinweise:

- Servicemeldungen können Warnungen über verpasste Keep-Alive (Test)

Nachrichten und niedrige Batteriespannungen sein. Fügen Sie immer einen
E-Mail-Kontakt ein für die Servicemeldungen.

- Die Alarmmeldungen (inkl. Sprachanruf) bestehen aus einer Kombination

von Name, Ort und Meldungstext.

- Während des Tests empfehlen wir, die App und E-Mails zu verwenden (und

Anrufe und SMS zu minimieren), um Guthaben einzusparen.

14

Meldungstexte

Die Meldungsexte enthalten den Text für jedes Ereignis, der zusätzlich zu
Name und Ort in den Nachrichten enthalten ist. Diese Texte können an Ihren
eigenen Text angepasst werden. Das Weiterleiten einer Nachricht kann
verhindert werden, indem zuerst der Meldungstext mit $$-- gestartet wird.

4.5 EIN- UND AUSSCHALTEN DES MODULS

Nach den oben beschriebenen Schritten ist das Modul einsatzbereit. Der
Mobeye WaterGuard-FS hat sich selbst
eingeschaltet.

Das Ausschalten des Gerätes erfolgt so:

Drücken Sie die Taste an der Hinterseite für 1
Sekunde. Die grüne LED schaltet sich aus, um zu
zeigen, dass das Modul ausgeschaltet ist.

Im ausgeschalteten Status wird der Mobeye
WaterGuard-FS keine Alarmmeldungen senden.
Die Funktionen "automatische Einschaltung",
"Senden der Testmeldungen" und "Senden
einer Batteriestandmeldung" sind noch aktiv.

Das Einschalten geschieht wie folgt:

Drücken Sie die Taste an der Hinterseite für 1 Sekunde. Die grüne LED­Leuchte blinkt einmal pro drei Sekunde (oder dauerhaft, wenn das Netzteil
angeschlossen ist), um zu zeigen, dass das Modul eingeschaltet ist.

Wenn extern gespeist (Kommunikationsmodul ist "an"), kann man schalten
über SMS-Kommandos:

SMS-Kommando einschalten: CODE ARM (bzw. 1111 ARM)
SMS-Kommando ausschalten: CODE DISARM (bzw. 1111 DISARM)

So aktualisieren Sie den Status im Mobeye Internet Portal: Drücken Sie die
Taste 5 Sekunden lang oder – falls das Gerät externer Stromversorgung hat­senden Sie ein Fragezeichen an das Gerät (ohne Code).

SMS-Kommando Status-Update: ? Zum Aktualisieren des Status im Portal
(nur bei externer Stromversorgung)

15

4.6 ZURÜCKSETZEN (RESET) DES MOBEYE WATERGUARD-FS

Um den Mobeye WaterGuard-FS auf die Standardeinstellungen
zurückzusetzen sind zwei Schritte erforderlich in der folgenden Reihenfolge:

1. Entfernen des Mobeye WaterGuard-FS vom Mobeye Internet Portal

2. Zurücksetzen des Mobeye WaterGuard-FS

1. Entfernen des WaterGuard-FS vom Mobeye Internet Portal

Gehen Sie zu "Geräteeinstellungen" und klicken Sie auf das Löschsymbol im
Block "Gerät". Dann bestätigen Sie Ihre Auswahl.

2. Zurücksetzen des WaterGuard-FS auf die Standardeinstellungen

1. (Netzstecker ziehen und) Batterien entnehmen.

2. Wiedereinsetzen der Batterien und halten Sie gleichzeitig die Taste auf

der Außenseite für 5 Sekunden gedrückt.

3. Lassen Sie die Taste los, sobald die LED blinkt.

4. (Optional) Netzstecker wieder einstecken.

Nach einem erfolgreichen Reset blinkt die LED-Leuchte um anzuzeigen, dass
das Modul nicht konfiguriert ist. Auch der Sicherheits-Code steht wieder auf
Werkseinstellung.

Die SIM-Karte kommt wieder frei und wird auf dem Bildschirm "Hinzufügen"
angezeigt. Die SIM-Karte kann in Kombination mit dem Portal in einem
anderen (oder demselben) Gerät erneut verwendet werden.

16

5. EINSTELLUNGSMÖGLICHKEITEN

Der Mobeye WaterGuard-FS verfügt über viele Einstellmöglichkeiten, die das
Verhalten des Moduls beeinflussen. Bei einer Verbindung mit dem Mobeye
Internet Portal werden die Einstellungen im Portal vorbereitet. Wenn Sie Ihre
eigene SIM-Karte verwenden, erfolgt die Programmierung über SMS­Kommandos (siehe Kapitel 6).

5.1 (ALARM)TELEFONNUMMERN

Bei Verwendung des Mobeye Internet Portal: eine unbegrenzte Anzahl von
Kontakten für die verschiedenen Alarme kann festgelegt werden. Diese
werden im Portal eingestellt.
Bei der Verwendung einer eigenen SIM-Karte: der Mobeye WaterGuard-FS
kann im Alarmfall 5 Telefonnummern informieren. Es muss mindestens eine
Nummer eingestellt werden (TEL1). Die eingestellten Nummern werden für
Telefonanrufe und/oder SMS-Nachrichten vom Gerät verwendet.

5.2 TESTMELDUNG

Bei der Verwendung des Mobeye Internet Portal: Der Mobeye WaterGuard­FS kann dem Mobeye Internet Portal regelmäßige Testmeldungen (Keep­Alive) übermitteln, um das ordnungsgemäße Funktionieren des Gerätes zu
gewährleisten. Die Testnachricht wird auch gesendet wenn das Gerät
unscharf ist. Das Mobeye Internet Portal erwartet die Testnachricht und prüft
den rechtzeitigen Empfang. Die Keep-Alive Überwachung folgt der Regel
"Management by Exception": Nur wenn die Nachricht nicht empfangen
wurde, erhalten die "Service Kontakte" eine Benachrichtigung.
Das Timing der Testnachricht kann beeinflusst werden. Die Wahl Ihrer
eigenen Zeit kann dem Prozess der Fernprogrammierung steuern, da neue
Einstellungen (Optionen) nach der Testnachricht abgeholt (synchronisiert)
werden. Beispiel: Wenn Sie eine tägliche Testnachricht um 17.30 Uhr
erzwingen, können Sie neue Einstellungen vorbereiten und sicher sein, dass
sie vor dem neuen Abend in das Gerät geladen werden.
Das Intervall zwischen den Testmeldungen kann zwischen 0 Tagen (keine
Testnachricht) und 30 Tage eingestellt werden. Das Standard-Testintervall ist
auf 7 gesetzt.

17

Bei der Verwendung einer eigenen SIM-Karte: Der Mobeye WaterGuard-FS
kann eine reguläre Testmeldung senden. Dadurch wird eine zusätzliche
Sicherheit geboten. Diese zeigt an das der Melder funktioniert. Die
Testmeldungen erfolgen nur wenn der Mobeye WaterGuard-FS eingeschaltet
ist. Das Intervall der Testmeldungen und die Uhr können programmiert
werden. Der Sendezeitraum zwischen den Testmeldungen ist einstellbar
zwischen 0 Tage (keine Testmeldung) und 30 Tagen. Die Testmeldungen
erhält nur der Administrator. Standardmäßig ist dieser Wert auf 0 Tage (keine
Meldung) eingestellt.

5.3 EINGANGSTYP

Der Eingangstyp IN1 (Wassersensor) und IN2 definiert den Charakter des
Wassersensors, Eingänge IN1 und IN2. Dies kann Schließer (NO) oder Öffner
(NC) sein. Wenn der Eingang auf NO programmiert ist wird der Alarm, sobald
die Anschlüsse des Eingangs geschlossen werden, ausgelöst. Wenn der
Eingang auf NC gesetzt ist wird der Alarm, wenn die Verbindung zwischen
den Eingangsklemmen unterbrochen wird, ausgelöst. Standardmäßig sind
alle Eingänge als NO eingestellt.

5.4 ALARMVERZÖGERUNG

Zur Vermeidung von Fehlalarmen durch kurze Störimpulse am Eingang kann
eine Verzögerungszeit eingestellt werden. Der Melder wird daher nur
reagieren, wenn der Eingang für den eingestellten Zeitraum aktiviert ist. Die
Zeit kann zwischen 0 und 999 Sekunden eingestellt werden. Standardmäßig
ist sie für den Wassersensor auf 30 und für die andere Eingänge auf 1
Sekunde eingestellt.

5.5 INAKTIVE ZEIT

Die "inaktive Zeit" ist die Zeit, in der der Wassersensor oder Eingang IN2
inaktiv wird nach einem Auslöser. Während der inaktiven Zeit wird keine
neue Alarmmeldung gesendet. Nur, wenn der Eingang zu dem Nicht­Alarmzustand zurückkehrt, wieder aktiviert wird und aktiv bleibt, wird ein
Alarm nach der inaktiven Zeit gesendet. Die Zeit kann zwischen 0 und 60
Minuten gewählt werden. Wird diese Zeit auf "0" gesetzt, dann wird der
Eingang wieder aktiv, sobald der Eingang zu seinem Nicht-Alarm-Status
zurückgekehrt ist.

18

5.6 ALARMWIEDERHOLUNG

Um die Dringlichkeit der Alarme zu betonen, können alle Alarme wiederholt
werden. Solange der Alarm-Status nicht in den inaktiven Zustand zurückkehrt
werden die Nachrichten (mit Ausnahme des Telefonanrufs) nach der
"Alarmwiederholungszeit" wiederholt werden.
Die Zeit kann zwischen 0 (keine Wiederholung) und 24 Stunden eingestellt
werden. Standardmäßig ist dieser Wert auf “4” eingestellt.

5.7 WIEDERHERSTELLUNGSMELDUNG

In den Werkseinstellungen sendet der Mobeye WaterGuard-FS nur eine
Wiederherstellungsnachricht für Wasser und keine für Eingang 2. Für IN2
kann dies über einen SMS-Kommando als “Aktionsregel“ programmiert
werden. Dazu muss sich das Gerät im Programmiermodus befinden (siehe

3.6).

Bei Verwendung des SIM/Portal
1111 IN2RESET:SEND Wiederherstellungsbenachrichtigung

über Portal für Eingang 2
Im Mobeye Internet Portal ist der Text nach einer ersten Wiederherstellungs­nachricht unter den Meldungstexten sichtbar (und kann geändert werden).

Mit eigener SIM-Karte (Ersetzen Sie yourowntext durch Ihren eigenen Text)

1111 IN2RESET:SEND,yourowntext Wiederherstellung für Eingang 2

Eine Erläuterung finden Sie auf der Support-Seite unter www.mobeye.com.

5.8 STROMAUSFALLMELDUNG

Wenn der Mobeye WaterGuard-FS mit externen Strom versorgt wird und der
Strom fällt aus, kann er Meldungen senden. Wenn die Stromausfallmeldung
auf “AUS“ gesetzt ist, werden keine Nachrichten gesendet. Bei “ALARM“
werden Benachrichtigungen an die eingestellten Kontakte gesendet. Wenn
Sie Ihre eigene SIM-Karte verwenden, führt die Einstellung “ALERT“ nur zu
einer SMS-Nachricht nach TEL1.
In der Werkseinstellung ist die Meldung "Stromausfall" für die Verwendung
im Portal auf "ALARM" und für die eigene SIM-Karte auf "ALERT" eingestellt.

19

5.9 STROMAUSFALLVERZÖGERUNG

Zur Vermeidung von Fehlalarmen durch kurze Spannungsausfälle kann eine
Stromausfallverzögerungszeit eingestellt werden. Der Melder wird daher nur
reagieren, wenn der Spannungsausfall für den eingestellten Zeitraum dauert.
Die Zeit kann zwischen 0 und 999 Minuten eingestellt werden.
Standardmäßig ist dieser Wert auf 0 Minute eingestellt.

5.10 BUTTON LOCK

Es kann nützlich sein die Ein/Aus-Taste zu sperren um unbeabsichtigtes Ein­oder Ausschalten zu verhindern. Per Voreinstellung ist der "Buttonlock" nicht
gesperrt (OFF, die Taste funktioniert). Um die Taste zu sperren muss der
"Buttonlock" eingeschaltet werden (ON).

5.11 LOW POWER STATUS

Der "Low power" Energiesparmodus ist nur bei einem extern betriebenen
Mobeye WaterGuard-FS relevant. Bei (Werks-)Einstellung "aus" hat das
Kommunikationsmodul immer eine Netzwerkverbindung. Bei Einstellung "an"
ist das Verhalten das gleiche wie bei einem batteriebetriebenen Gerät. Das
Kommunikationsmodul wird so weit wie möglich ausgeschaltet, um den
Stromverbrauch zu minimieren. Bitte beachten Sie: Das Modul kann im
Energiesparmodus nicht über SMS-Kommandos erreicht werden.

5.1 ANRUF UND/ODER SMS (MIT EIGENER SIM-KARTE)

Wenn Sie Ihre eigene SIM-Karte verwenden, ruft der WaterGuard-FS
standardmäßig an und sendet SMS-Textnachrichten. Es ist möglich, eines
davon zu unterdrücken. Wenn Sie CALL ausschalten, sendet das Gerät nur
SMS-Textnachrichten. Durch das Ausschalten der SMS wird nur angerufen.
Standardmäßig sind beide Werte auf "ON" eingestellt.

20

6. PROGRAMMIERUNG MIT EINER EIGENER SIM-KARTE

Wenn Sie Ihre eigene SIM-Karte verwenden, erfolgt die Programmierung
über SMS-Kommandos. Das Kommunikationsmodul erfordert eine Netzwerk­verbindung während der Programmierung.

6.1 IN DEN PROGRAMM-MODUS GEHEN

Ein WaterGuard-FS mit externer Stromversorgung hat ständig Netzwerk­verbindung und ist immer im Programm-Modus.

Wenn der Mobeye WaterGuard-FS batteriegespeist ist, geht das Gerät im
Programm-Modus durch Wiedereinsetzen der Batterien oder Drücken der
On/Off-Taste für 5 Sekunden. Die LED blinkt rot/grün, während nach einer
Netzwerkverbindung gesucht wird. Dies dauert normalerweise 10-30
Sekunden. Nach dem Anschließen blinkt die LED zuerst schnell und bleibt
dann grün (oder, wenn das Modul noch nicht konfiguriert ist, blinkt sie
einmal pro Sekunde grün).

In diesem Programm-Modus kann das Gerät Kommandos und Einstellungen
empfangen. In einem batteriegespeisten Gerät tritt ein Time-out auf nach 3
Minuten und das Kommunikationsmodul schließt sich, um Batterie zu sparen.
Das Gerät geht in die Low-Power Betriebsart und die LED blinkt alle drei
Sekunden einmal kurz grün, um anzuzeigen das es eingeschaltet ist.

6.2 PROGRAMMIERUNG DER EINSTELLUNGEN PER SMS

Wenn Sie Ihre eigene SIM-Karte verwenden, erfolgt die Programmierung
über SMS-Kommandos.

1. Stellen Sie sicher, dass das Modul in Programm-Modus ist (3.6).

2. Senden Sie einen SMS-Bericht mit der (Sicherheits-) Code und dem

Kommando.

3. Die grüne LED blinkt 3x und zeigt damit an das die Konfiguration

erfolgreich war. Im Falle eines falschen Kommandos blinkt die LED 5x rot.

Die SMS "Bericht" sollte folgenden Inhalt haben:

CODE KOMMANDO:OPTION
Beispiel: 1111 TEL1:[phone]

21

- CODE steht für den Sicherheitscode, Werkseinstellung ist 1111.

- Vergessen Sie nicht die Leerzeichen zwischen CODE und Kommando.

- Es gibt keinen Unterschied zwischen Groß- und Kleinschreibung.

- In einer SMS-Nachricht können mehrere Kommandos kombiniert werden

(max. 160 Zeichen), wobei zwischen den Kommandos ein # steht:

CODE KOMMANDO:OPTION#KOMMANDO:OPTION

- Alle Einstellungen bleiben gespeichert, auch wenn das Gerät nicht mit

Strom versorgt wird oder die Batterien entfernt werden.

In Kapitel 5 sind die Einstellungsmöglichkeiten beschrieben.

In Kapitel 7 ist das Schema mit SMS-Kommandos aufgelistet.

6.3 PROGRAMMIERUNG MINDESTENS EINER TELEFONNUMMER

Der Mobeye WaterGuard-FS kann Berichte an bis zu maximal 5 Telefon­nummern senden. Die erste Telefonnummer (TEL1) ist zwingend. Dieses
Telefon empfängt, zusätzlich zu Alarmbenachrichtigungen, System­meldungen wie "low battery" und Testmeldungen. Die übrigen Telefon­nummern erhalten nur die Alarmmeldungen. Die Telefonnummer TEL1 wird

per SMS-Kommando programmiert. Dies kann von jedem Telefon aus

erfolgen, so dass auch die Nummer von jemand anderem programmiert
werden kann. Man erhält eine SMS mit dem Sicherheitscode als Bestätigung.

SMS-Kommando 1e Telefonnummer: CODE TEL1:
Beispiel: 1111 TEL1:01716999999

.... ähnliches gilt für TEL2...TEL5

Falls eine ausländische Nummer eingegeben werden muss, beginnen Sie mit
00 gefolgt von der Ländervorwahl (z.B. 0049123456789).
Beispiel: 1111 TEL1:00491716999999

22

7. SMS-KOMMANDOS FÜR PROGRAMMIERUNG MIT EIGENER SIM-KARTE

7.1 SCHEMA SMS-KOMMANDOS FÜR PROGRAMMIERUNG

Bei Verwendung Ihrer eigenen SIM-Karte werden die Einstellungen über
SMS-Kommandos programmiert. Siehe Kapitel 6 für die Programmier­methode und Kapitel 5 für eine Erläuterung der Einstellungen.

Einstellungen

SMS-Kommando

Möglichkeiten

Standardwerte

Sicherheits-Code

INSTCODE:

0000 ··· 9999

1111

Telefonnummern für die
Alarmmeldung

TEL1:
…

TEL5:

Telefonnummer

Leer

Löschen von
Telefonnummern

DEL1
…

DEL5

Standard Meldetext

NAME:

20 Zeichen

Mobeye

Anruf-Alarmierungstyp

CALL:

ON, OFF

ON

SMS-Alarmierungstyp

SMS:

ON, OFF

ON

Aktuelles Datum

DATE:

yyyymmdd

Leer

Aktuelle Zeit

TIME:

hhmm

Leer

Intervall "Test SMS"

TEST:

00 ··· 30 (Tage)

0

Zeit Testmeldung

TESTTIME:

hhmm

Eingangstyp Wassereingang

TYPEIN1:

NO, NC

NO

Eingangstyp Eingang 2

TYPEIN2:

NO, NC

NO

Verzögerung des
Wassereingang

DELAY1:

000 ··· 999 (Sek.)

1
Verzögerung des Eingangs 2

DELAY2:

000 ··· 999 (Sek.)

1

Inaktive Zeit Wassereingang

INACTIVEIN1:

00 ··· 60 (Min.)

0

Inaktive Zeit Eingang 2

INACTIVEIN2:

00 ··· 60 (Min.)

0

Alarmwiederholung

REPEAT:

0 ··· 24 (Stunden)

4

Alarmtext Wasseralarm

TEXT1:

20 Zeichen

Water alarm

Text Ende der Wasser­Erkennung

TEXT2:

20 Zeichen

Water level OK
Alarmtext Eingang 1

TEXT3:

20 Zeichen

Alarm 1

Alarmtext Stromausfall

TEXT4:

20 Zeichen

Power failure

Text Stromwiederhergestellt

TEXT5:

20 Zeichen

Power restored

Strommeldung

POWERMESSAGE:

OFF, ALERT,
ALARM

ALERT

23

Einstellungen

SMS-Kommando

Möglichkeiten

Standardwerte

Stromausfallverzögerung

DELAYPOW:

0 ··· 999 (Min.)

0

Verwenden der on/off -Taste

BUTTONLOCK:

ON (Taste gesperrt)
OFF (entsperrt)

OFF
Low power Status

LOWPOWER:

ON, OFF

OFF

Beispiele:
Einstellen 1e Telefonnummer: 1111 TEL1:0612345678
Löschen 1e Telefonnummer: 1111 del1
Vergessen Sie nicht die Leerzeichen zwischen CODE und Kommando.

24

7.2 EIN- UND AUSSCHALTEN DES MODULS

Nach den oben beschriebenen Schritten ist das Modul einsatzbereit. Der
Mobeye WaterGuard-FS hat sich selbst eingeschaltet.

Das Ausschalten des Gerätes erfolgt so:

Drücken Sie die Taste an der Hinterseite für 1
Sekunde. Die grüne LED schaltet sich aus, um zu
zeigen, dass das Modul ausgeschaltet ist.

Im ausgeschalteten Status wird der Mobeye
WaterGuard-FS keine Alarmmeldungen senden.
Die Funktionen "automatische Einschaltung",
"Senden der Testmeldungen" und "Senden
einer Batteriestandmeldung" sind noch aktiv.

Das Einschalten geschieht wie folgt:

Drücken Sie die Taste an der Hinterseite für 1 Sekunde. Die grüne LED­Leuchte blinkt einmal pro drei Sekunde (oder dauerhaft, wenn das Netzteil
angeschlossen ist), um zu zeigen, dass das Modul eingeschaltet ist.

Wenn extern gespeist (Kommunikationsmodul ist "an"), kann man schalten
über SMS-Kommandos:

SMS-Kommando einschalten: CODE ARM (bzw. 1111 ARM)
SMS-Kommando ausschalten: CODE DISARM (bzw. 1111 DISARM)

7.3 ZURÜCKSETZEN (RESET) DES MOBEYE WATERGUARD-FS

Um den Mobeye WaterGuard-FS vollständig auf die Standardeinstellungen
zurückzusetzen gehen Sie wie folgt vor:

1. Netzstecker ziehen und Batterien entnehmen.

2. Wiedereinsetzen der Batterien und dabei halten Sie gleichzeitig die Taste

auf der Außenseite für ca. 5 Sekunden gedrückt.

3. Lassen Sie die Taste los, sobald die LED blinkt.

4. (Optional) Netzstecker wieder einstecken.

Nach einem erfolgreichen Reset blinkt die LED-Leuchte um anzuzeigen, dass
das Modul nicht konfiguriert ist. Der Sicherheits-Code steht wieder auf
Werkseinstellung.

25

7.4 SMS-ABFRAGEN MIT EIGENER SIM-KARTE

Die Einstellungen und der Status können per SMS abgefragt werden, von
einer beliebigen Telefonnummer. Der WaterGuard-FS muss im Programm­Modus sein (6.1). Nach Eingang der Abfrage sendet das Gerät eine SMS­Meldung mit dem aktuellen Status zurück an den Versender der Abfrage.

STATUSABFRAGE

Der Status des Mobeye WaterGuard-FS (Signalstärke, Status der Strom­versorgung und Batterien) kann durch folgende SMS abgefragt werden:

SMS-Kommando abfragen Status: STATUS?
Beispiel: 1111 STATUS?

EINSTELLUNGSÜBERSICHT

Die Einstellungen können durch folgende SMS abgefragt werden:

SMS-Kommando abfragen Basiseinstellungen: SET?
SMS-Kommando abfragen erweiterte Einstellungen: SETA?
SMS-Kommando abfragen Texte: TEXT?
Beispiel: 1111 SET?

ANRUFLISTE

Die Liste der Telefonnummern, zu denen die Meldungen gesendet werden,
kann durch folgende SMS abgefragt werden:

SMS-Kommando abfragen Anrufliste: CALL?
Beispiel: 1111 CALL?

MOBILFUNKNETZ-SIGNALSTÄRKE

Die Signalstärke des Mobilfunknetzes ist auf Anfrage erhältlich. Wenn das
Netz schwach ist, sollte man eine SIM-Karte eines anderen Netzbetreibers
verwenden. Die Signalstärke wird durch folgende SMS abgefragt:

SMS-Kommando abfragen Netz-Signal: NETWORK?
Beispiel: 1111 NETWORK?

26

7.5 TECHNISCHE MELDUNGEN

Im Falle eines technischen Fehlers erhält die Telefonnummer die auf TEL1
eingestellt ist eine SMS-Nachricht. Mögliche technische Meldungen sind:

Meldung

Grund

Low batteries, external power
supply OK

Externe Stromversorgung präsent, aber Batterien
fast verbraucht.

No external power supply,
batteries OK

Keine externe Stromversorgung, Batterien haben
genug Kraft, um den Betrieb in Low-Power
Modus zu übernehmen.

Low batteries, no external
power supply

Keine externe Stromversorgung und Batterien
fast verbraucht.

External power supply OK,
batteries OK

Die Stromversorgung ist nach Ausfall wieder­hergestellt (oder Netzteil ist wieder
angeschlossen); Batterien haben genug Kraft.

(delayed message)

Die SMS-Meldung konnte durch einen Ausfall der
SIM-Karte oder Mobilfunknetz Probleme nicht
eher gesendet werden.

Batteries too low. Module
shutting down.

Das Modul hat sich wegen zu niedriger
Spannung ausgeschaltet (shut down). Ersetzen
Sie die Batterien oder schließen Sie das Netzteil
an, um das Gerät neu zu starten.

Nach dem Empfang einer Meldung muss man geeignete Maßnahmen
treffen. Im Falle der Meldung “Battery low“ müssen die Batterien so schnell
wie möglich ersetzt werden.

27

8. STATUS FEEDBACK

Die LED an der Außenseite der Mobeye WaterGuard-FS bietet Informationen
über den Status des Geräts an.

LED-Muster

Status

angeforderte Aktion

Blinkt grün 1 Se­kunde an/1 Sekun­de aus

Modul nicht konfiguriert

Einstellen mindestens einer
Telefonnummer.

Blinkt grün alle 3
Sekunde

Modul ist eingeschaltet und
läuft auf Batterien

Keine Aktion.

An, grün

Modul ist eingeschaltet und
läuft auf externen Strom

Keine Aktion.

Blinkt 1 Sekunde
grün/rot

Modul stellt Netzwerk­verbindung her

Warten Sie bis die
Verbindung
wiederhergestellt ist.

Blinkt 2 mal rot alle
3 Sekunden

Keine Mobilfunk­Netzwerkverbindung

Versuchen sie es an einen
anderen Ort.

Blinkt 3 mal rot alle
3 Sekunden

SIM-Karten-Fehler, falscher
PIN-Code der SIM-Karte

SIM-Karte Problem.
Blinkt 3 mal grün

Erfolgreiche Konfiguration

Keine Aktion.

Blinkt 5 mal rot

Falsche Konfiguration

Überprüfen Sie das SMS­Kommando.

Blinkt 4 mal rot alle
3 Sekunden

Niedrige Batteriespannung

Ersetzen Sie beide Batterien.

Blinkt sehr schnell
grün

Modul kommuniziert mit dem
Portal

Keine Aktion.

28

Technische Daten

Kommunikationsmodul : 4G LTE-M (EU) (und 2G 900/1800 MHz)
Batterien : 2* CR123 (Lithium)

Hinweis: Varta, Panasonic oder Energizer.

Abgeraten wird von Duracell und Philips
Lebensdauer der Batterien : > 1 Jahr (batteriegespeist)
(bei normaler Verwendung) > 3 Jahr (bei externer Stromversorgung)
Ext. Stromversorgung (optional) : 12-24V DC (+/- 2V DC) / min. 500 mA

24V DC muss eine geregelte Spannungsquelle sein
Stromverbrauch ”low power” : ca. 50 μA durchschn. / max. ca. 500 mA
Stromverbrauch 12V : ca. 50 mA durchschn. / max. ca. 500 mA
Abmessungen : 94 x 94 x 28 mm
Umgebungstemperatur : -10 °C bis +50 °C

Dieses Produkt wurde in den Niederlanden entwickelt und hergestellt.
Weitere Informationen finden Sie unter www.mobeye.com.

Diese Gebrauchsanleitung ist eine Publikation von Mobeye. Alle Rechte
einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B.
Fotokopie, Mikroverfilmung oder die Erfassung in automatisierten
Datenbeständen bedürfen der schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten.
Diese Gebrauchsanleitung entspricht dem technischen Stand bei Drucklegung.
Änderungen in Technik und Ausstattung vorbehalten.

© Copyright 2021 by Mobeye, CM4300FS-DE210601
