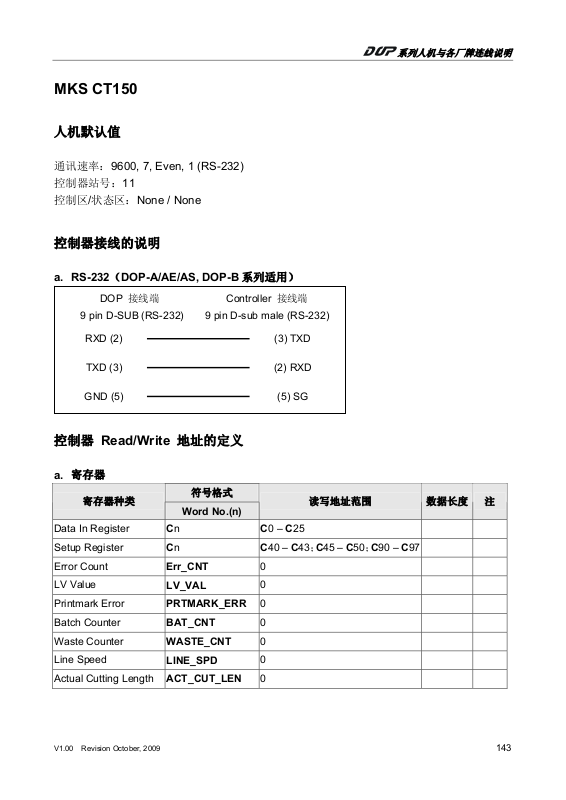

MKS CT150

人机默认值

通讯速率：9600, 7, Even, 1 (RS-232)
控制器站号：11
控制区/状态区：None / None

控制器接线的说明

a. RS-232（DOP-A/AE/AS, DOP-B 系列适用）

系列人机与各厂牌连线说明

DOP 接线端

9 pin D-SUB (RS-232)

RXD (2)

TXD (3)

GND (5)

Controller 接线端

9 pin D-sub male (RS-232)

控制器 Read/Write 地址的定义

a. 寄存器

寄存器种类

Data In Register

Setup Register

Error Count

符号格式

Word No.(n)

Cn C0 – C25

Cn

Err_CNT

(3) TXD

(2) RXD

(5) SG

读写地址范围 数据长度 注

C40 – C43；C45 – C50；C90 – C97

0

LV Value

Printmark Error

Batch Counter

Waste Counter

Line Speed

Actual Cutting Length

LV_VAL

PRTMARK_ERR

BAT_CNT

WASTE_CNT

LINE_SPD

ACT_CUT_LEN

0

0

0

0

0

0

V1.00 Revision October, 2009 143

系列人机与各厂牌连线说明

b. 接点

接点种类

Reset

Jog Trim+

Jog Trim-

Read PI

Activate Data

Store Eeprom

Start/Stop

Reset Mark Counter

符号格式

Bit No.(b)

RST

JOGTRIM_INC

JOGTRIM_DEC

READ_PI

ACT_DATA

STR_EEPROM

START_STOP

RSTMARK_CNT

读写地址范围 注

0

0

0

0

0

0

0

0
