Page 1

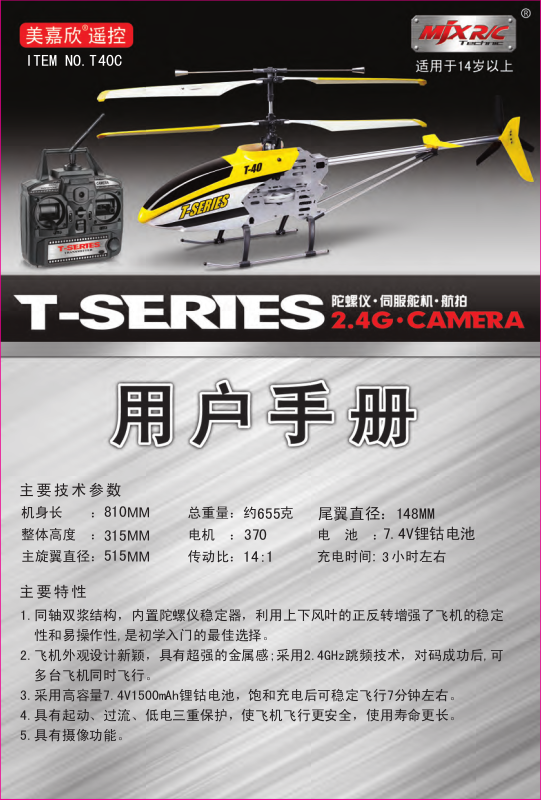

ITEM NO.T40C
810
315
515
1.同轴双浆结构，内置陀螺仪稳定器，利用上下风叶的正反转增强了飞机的稳定
性和易操作性,是初学入门的最佳选择。
2.飞机外观设计新颖，具有超强的金属感;采用2.4GHz跳频技术，对码成功后,可
多台飞机同时飞行。
3.采用高容量7.4V1500mAh锂钴电池，饱和充电后可稳定飞行7分钟左右。
4.具有起动、过流、低电三重保护，使飞机飞行更安全，使用寿命更长。
5.具有摄像功能。
655 尾翼直径：148MM
370
14:1
7.4V锂钴电池
3
Page 2
前言
欢迎您选购美嘉欣产品，为了让您更容易、方便地使用这台直升机，请您详细阅读本说明书之后再操作，
同时请你妥善保存此说明书，作为以后调整及维修的参考。
警告
* 此款直升机你有责任确保不会对他人的人身及财产造成伤害。
* 调试安装飞机飞行须严格按照操作说明书上操纵并确保手指、头部及身体其它部位远离旋转部件，否则将会
造成飞机严重损坏或人体伤害。
* 我司和销售商对因使用或操作不当而引起的任何损失和损坏以及人体的伤害不负任何责任。
* 本产品禁止14岁以下儿童操作。
* 请遵照说明书或包装说明要求正确安装和使用，部分零件由成人组装。
* 产品含有小零件，防止产生误食或窒息危险。
* 严禁在马路上或积水的地方玩耍，以免造成意外。
* 请及时将包装材料收起，以免对儿童造成伤害。
* 需定期检查充电器、电线、插头、外壳和其他部件，发现有损坏时应停止使用，直至修复完好。
* 充电器电池盒电池需插入与产品标志相同的指定电源中。
* 只能使用原厂配置的充电器。
* 充电器不是玩具。
* 清洁模型前应与充电器断开。
* 请勿将天线指向他人或自己面部、眼睛，以免造成伤害。
* 安装或更换电池时应注意电池极性。
* 使用“AA” 非充电电池，或“AA”充电电池。
* 非充电电池不可充电。
* 给充电电池充电时，需成人监护。
* 不可混用新旧或不同类型的电池。
* 用尽的电池应及时取出。废弃电池不能乱扔。
* 接线端子不应短路。
* 切勿将电池短路、分解或投入火中。
* 长时间不使用请取出电池。
* 包装及说明书中的图片可能与实物有所不同，请以实物为准。
* 本包装及说明书含有产品重要信息，请予以保留。
注意事项
6.飞机只适合在平静的天气下或室内飞行。
7.不要在人群、动物、物产或任何其他障碍物附近操作。
8.不要拆卸或改装飞机。拆卸或改装可能会使飞机出现故障。
9.为确保飞机快速飞行时的安全性，不要坐在椅子或地板上操作。请站着操作，确保必要时能迅速移动。
10.因为螺旋浆有一定的危险性，因此请不要让小孩靠近。
11.飞机要在尽可能远离其他电器设备和磁性物体的地方使用，它们可能会造成相互干扰。
12.请将你的飞机存放在干燥、阴凉的地方，避免阳光直晒，远离热源。

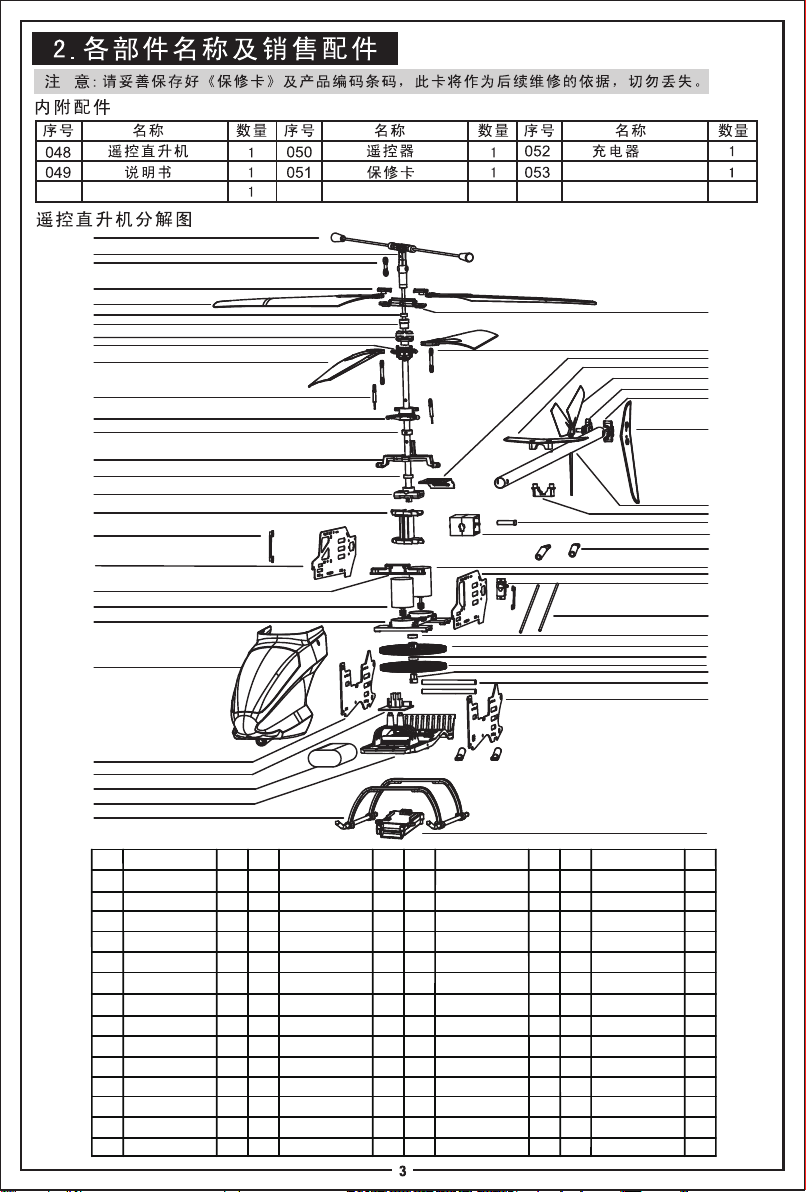

Page 3
054 055
读卡器 上下风叶 各1片
001
002
003
004
005
006
007
008
009
010
011
012
013
014
015
016
017
018
019
020
021
022
023
组件
高容量TF内存卡
029
030
031
032
033
034
035
036
037
038
039
040
041
042
043
044
045
046
047
048
049
050
051
052
024
025
026
027
028
序号
零件名称
001 1
平衡杆组件
上风叶
005
下风叶夹底
009
限位铝套
013
017
左右舵机固定件
021
前电机组件
线路板组件
025
029
上风叶夹底
033
尾风叶
037
041
045
049
053
尾管
支撑连接
支撑杆
下牙轮
摄像头组件
用量
2
1
1
1
1
1
1
1
1
4
2
1
1
序号
零件名称
包注轴组件
002
轴承Ø7.0×Ø3.0×3.0
006
010
机头固定件
014
018
左右舵机盖
电机固定件
022
7.4 V 电池
026
030
034
038
042
后电机 组件
轴承Ø10.0×Ø6.0×3.0
046
050
下风叶
长连接扣
尾架右盖
横翼架下
铜套
用量
1
1
2
1
2
1
1
2
1
1
1
1
1
序号
零件名称
短连接扣
003
007
舵机连杆组件
011
轴承Ø10.0×Ø6.0×3.0
015
019
右加强铝片
机头组件
023
027
031
尾架左盖
035
039
尾管固定件
043
左加强铝片
047
051
铝片固定管
轴 承套
底板
上盖
上牙轮
用量
1
1
2
1
1
1
1
1
1
1
1
1
2
序号
004
008
012
016
020
铝片前 支撑杆
024
028
032
036
040
044
轴承Ø7.0×Ø3.0×3.0
048
052
零件名称
上风叶夹盖
下风叶夹盖
万向轮组件
中心管固定件
右连接铝片
脚架组件
横尾翼
竖尾翼
尾管套
左9克舵机
右连接铝片
053
用量
2
2
1
1
1
1
1
1
1
1
1
1
1

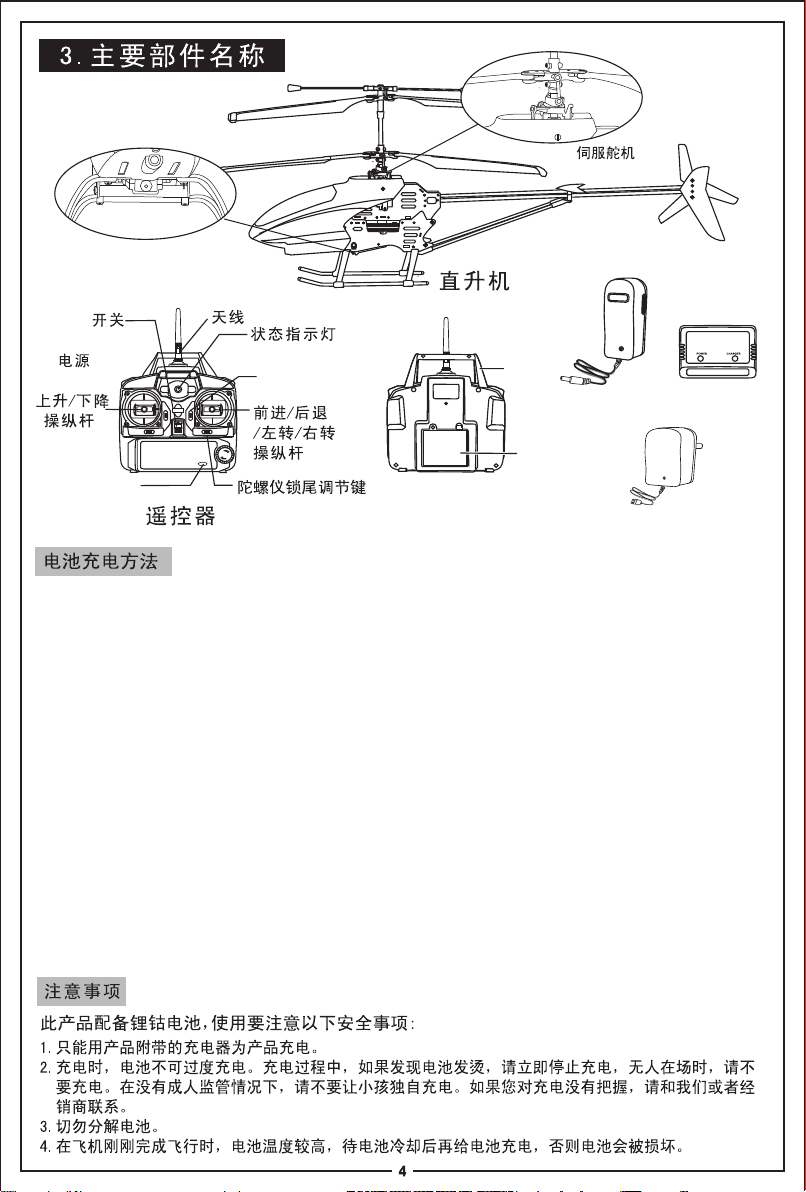

Page 4
摄像装置
电源适配器
锂电平衡充电器
前进/后退微
调按钮
提把
分体式充电器
电池盖
摄像开关键
一体式充电器
充电器我们有两种不同的配置：一种是分体式充电器（即电源适配器+锂电平衡
充电器）;另一种是一体式充电器（即将电源适配器与锂电平衡充电器合为一体的
充电器），两种配置都可以对飞机电池充电,具体充电方法如下；
一、分体式充电器充电方法：
1.将电源适配器插入在110V-240V的电源插座中，将电源适配器的插头插入锂
电平衡充电盒的电源插孔中，此时，锂电平衡充电盒的红灯和绿灯均常亮。
2.关闭直升机电源开关，拔出直升机电池电源插头，将电池的充电插头插入
锂电平衡充电盒的充电插口中，此时，如果电池不满，则绿灯不亮，当充
电完成后，锂电平衡充电盒的绿灯常亮。
二、一体式充电器充电方法：
关闭直升机电源开关，拔出直升机电池电源插头，然后将充电器插入电
源插座中，充电器指示灯为绿色，将电池的充电插头与充电器连接，电池没
电时，充电器指示灯为红色，电池充饱后，指示灯为绿色，电池约三个小时
充满。
Page 5

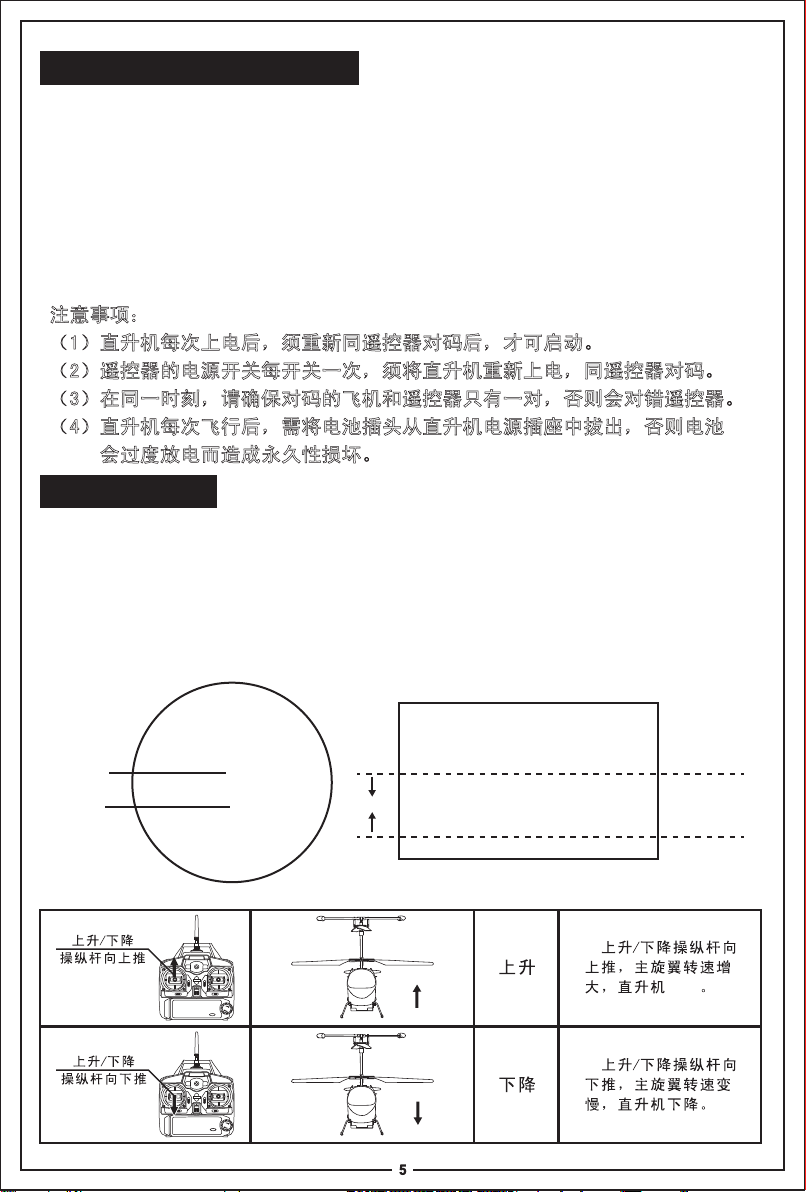

直升机起飞操作步骤
4.
1.将电池插头插入飞机的电池插孔中，此时，飞机的指示灯快速闪烁，等待与遥
控器进行对码；请将直升机平放在地面上或静止的平面上。
2.打开遥控器电源开关，遥控器状态指示灯慢速闪烁，将遥控器左操纵杆的油门
遥杆推到最高位置，再拉到最低，遥控器状态指示灯快速闪烁，发出对码信号，
与直升机进行对码。摇动遥控器左操纵杆或右操纵杆，可使遥控器退出对码状
态，遥控器指示灯变为常亮，直升机对码成功后，指示灯也变为常亮。
3.慢慢推动遥控器的油门摇杆，可使用直升机起飞。
注意事项：
（1）直升机每次上电后，须重新同遥控器对码后，才可启动。
（2）遥控器的电源开关每开关一次，须将直升机重新上电，同遥控器对码。
（3）在同一时刻，请确保对码的飞机和遥控器只有一对，否则会对错遥控器。
（4）直升机每次飞行后，需将电池插头从直升机电源插座中拔出，否则电池
会过度放电而造成永久性损坏。
5.飞行调整
1.倾斜盘检查与调节
将直升机电池插头插进直升机电源插孔中，把直升机放置在水平地面上，启动
遥控器，与直升机进行对码，对码成功后，直升机机头灯常亮，将遥控器的前
进/后退微调键调到中点位置，在中点位时，声音要比不在中点位置时的声音要长，
此时，检查倾斜盘底平面是否水平.如果倾斜盘不是处于水平位置,可调节伺服器
连接杆的长度,直至使倾斜盘水平.
倾斜盘
伺服器
连接杆
2.飞行操纵方法
倾斜盘底平面
平行
机身延长线
将
上升
将

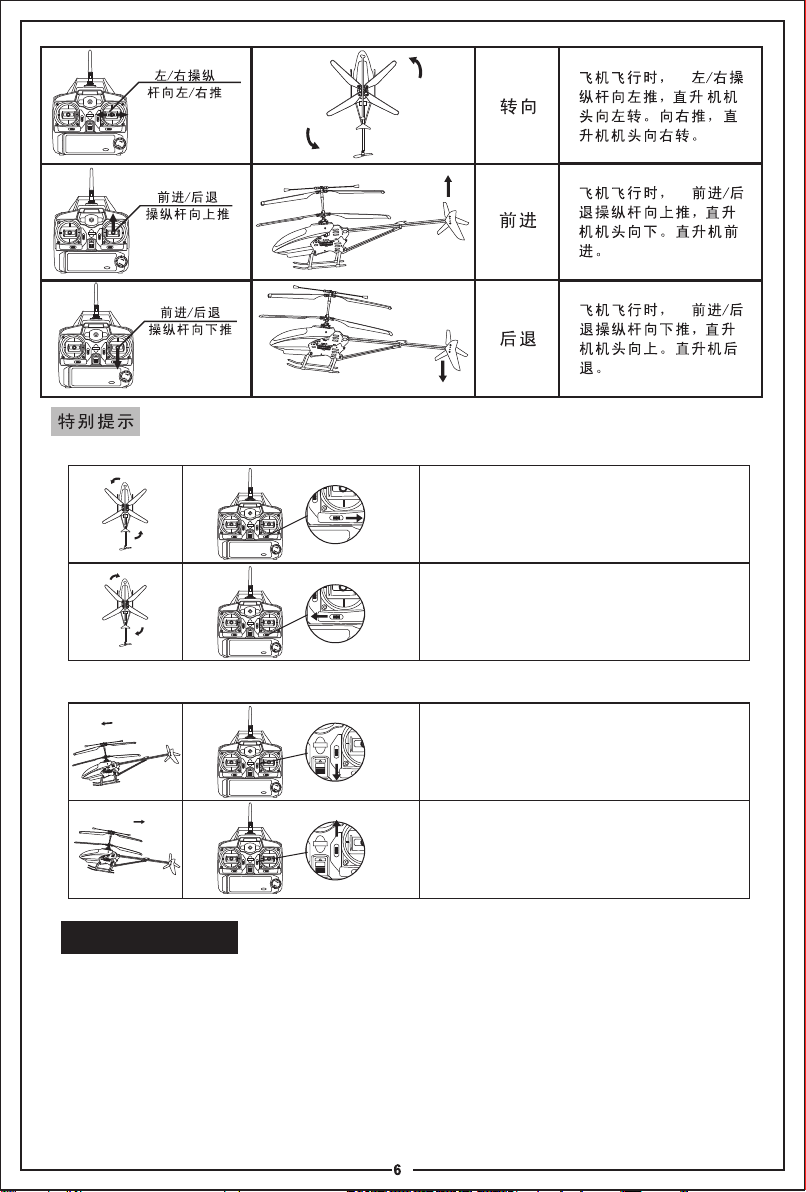

Page 6
将
将
将
1.飞行中如果没有推动方向操纵杆，直升机仍然在空中打转，这时,可以按陀螺仪锁尾调节键，调至不打转为止。
当直升机机头逆时针打转时，可向右
推动陀螺仪锁尾调节键，直到直升机
不打转为止。
当直升机机头顺时针打转时，可向左
推动陀螺仪锁尾调节键，直到直升机
不打转为止。
2.飞行中如果没有推动前进/后退操纵杆，直升机仍然在空中向前或向后飞行，这时,可以按升降陀微调按钮，
直到飞机平衡。
当直升机在空中向前飞行时，可向下
推动升降陀微调调节键，直到直升机
平衡。
当直升机在空中向后飞行时，可向上
推动升降陀微调调节键，直到直升机
平衡。
6.摄像功能
摄像控制:
1:将遥控器与直升机对码后，在没有摄像时，摄像头组件指示灯为常亮，按
下遥控器上的摄像开关键，可进行摄像，在摄像时，摄像头组件指示灯为一直
闪烁，再次按遥控器摄像开关键时，停止摄像。
2:将TF储存卡从摄像头组件中取出，插入读卡器中，然后，将读卡器插入电
脑的USB接口中，即可在电脑上观看直升机拍摄的视频。
Page 7
注意事项
1.在摄像过程中，不可直接将电池插头从直升机的电源插座中拔出或直接
将TF存储卡取出，否则，所拍摄的视频将会丢失。要停止摄像，需按遥控器
上的摄像开关键，使摄像头组件停止工作。
2.摄像头组件在通电时，不可直接将TF存储卡拔出或插入TF存储卡座，
否则，有可能导致摄像头组件死机；摄像头组件出现死机后，需重新关掉电
源，再次通电，即可正常工作。
7.低电、过流保护
1．低电保护：当直升机电池电量较低时，直升机控制系统会对电池进行保护，停止直升机旋翼的供电。低电
保护后，需对直升机充电，才可重新飞行。
2．过流保护：为了防止直升机的主旋翼和尾风叶卡死后，损坏直升机或引起危险，本直升机设计了旋翼的卡
死保护功能，直升机的旋翼卡死后，直升机便停止旋翼的供电，此时，需将遥控器的“上升/下
降操纵杆”拉到最低端后，才能重新启动直升机。
8
1.直升机电池电量不足 1.对直升机进行充电
直升机没有反应
2.飞机状态指示灯高速闪烁，陀螺仪
处于中点检测状态
3.直升机与遥控器没有对上码
2.将直升机放置在地上，直到状态指示灯变为常亮为止
3.请重新按直升机的起飞操作步骤操作
7
