MJX X104G User guide [ru]

Дрон с 6-осевым гироскопом и GPS

Руководство пользователя

GPS и Карты

1080P WIFI

камера

GPS

Позиционирование

Возврат одной

кнопкой

Следуй за мнойТочка интереса

Двухсторонняя

связь 2.4ГГц

(сигнал о слабой связи,

сигнал о низком напряжении)

Важные рекомендации по безопасности

Благодарим вас за покупку продукта MJX. Пожалуйста, внимательно прочитайте это руководство

перед использованием и сохраните его для дальнейшего использования.

Сохраните упаковку для дальнейшего использования.

Важное заявление

● Этот аппарат не игрушка, а модель для хобби. Он должен быть правильно собран. Пилот

должен управлять этой моделью в соответствии с правилами безопасности. Неправильная

эксплуатация может привести к травме или материальному ущербу.

● Этот дрон предназначен для пилотов в возрасте от 14 лет, облащающих опытом полета.

● Пользователи несут полную ответственность за правильное управление этим квадрокоптером.

Производитель и дилеры отказываются от какой-либо ответственности за ущерб, вызванный

неправильным использованием.

● Храните мелкие аксессуары вдали от детей, чтобы избежать несчастного случая.

Правила безопасности полетов

Радиоуправление как хобби считается потенциально опасным увлечением. Пользователи должны

твердо придерживаться принципа «безопасность на первом месте». Никогда не запускайте

летательный аппарат вблизи аэропортов, над толпами людей или в зонах, где хранятся опасные

г

рузы, и осознайте, что ошибки в управлении могут привести к ответственности за несчастный случай.

● Отойдите от препятствий, толп, линий электропередач, деревьев или водоемов

Всегда выбирайте широкую открытую площадку для полета, вдали от людей и собственности.

Никогда не летайте прямо над людьми или животными. Пожалуйста, не летайте в плохих погодных

условиях, таких как высокая температура, снег, сильный ветер (уровень ≥ 5), дождь или туман.

Поддерживайте расстояние в 2 метра от квадрокоптера при взлете и приземлении.

● Держите квадрокоптер в сухом месте

Квадрокоптер состоит из сложных электронных компонентов и механических деталей.

Чтобы избежать повреждений механических и электронных компонентов, держите аппарат

в сухом месте и используйте чистую ткань, чтобы вытереть поверхность и сохранить его в чистоте.

● Практикуйте полеты вместе с опытным пилотом

Начинающим предлагается практиковать полеты вместе с умелым пилотом. Не запускайте

летательный аппарат в одиночку.

-1-

● Управляйте правильно и соблюдайте правила безопасного полета

Пожалуйста, внимательно изучите руководство перед полетом для получения важной информации

о функциях продукта и инструкциях по эксплуатации, а также узнайте, как использовать аксессуары.

Безопасный полет всегда на первом месте. Будьте ответственным и строго соблюдайте местные

законы и правила. Держитесь вдали от бесполетных зон и уважайте конфиденциальность других людей.

● Безопасный полет

Пожалуйста, убедитесь, что вы перед каждым полетом в хорошем настроении. Пилотируйте

модель в соответствии с вашим опытом. Никогда не управляйте под воздействием алкоголя или

наркотиков. Держите пульт дистанционного управления на расстоянии не менее 20 см от своего

тела при полете квадрокоптера.

● Держите дистанцию между собой и дроном

Никогда не прикасайтесь к летящему аппарату при любых обстоятельствах. Не приближайтесь

и не прикасайтесь к посаженному коптеру до того, как его пропеллеры полностью остановятся.

● Держитесь подальше от источников огня и высокой температуры

Дрон состоит из металла, волокна, пластика, электронных компонентов и другого материала.

Пожалуйста, держите его подальше от источника тепла во избежание деформации или даже

повреждения, вызванного воздействием солнца и высокой температурой.

● Требования к охране окружающей среды

Чтобы защитить нашу планету, пожалуйста, утилизируйте аппарат в соответствии с местными

законами и правилами.

Характеристики

Конфигурация

Упаковка включает в себя:

Дрон 1шт

Доп. пропеллеры A/B 2шт

Батарея 1шт USB кабель 1шт

Технические параметры дрона

Диагональ: 227мм Общая высота: 90мм

Двигатель: Бесколлекторный

Максимальное время полета: около 12 минут

Вес дрона: около 185г (с шасси и батареей)

Шасси 4шт

Держатель телефона 1шт

Батарея: 3,8В 1500мАч

Время зарядки: около 150 минут

-2-

Отвертка 1штПульт ДУ 1шт

Сборка продукта

Установка пропеллеров

Шаг 1. Установите пропеллер A и пропеллер B на соответствующий вал двигателя и плотно
закрепите, повернув винты по часовой стрелке (обозначено на Рис. 1);
Шаг 2. Установите декоративные части пропеллера ( Рис.2).

Декоративная

A

A

A

A

Pиc. 1 Pиc. 2

Снятие пропеллеров

Снимите декоративную часть пропеллера и отвинтите винты против часовой стрелки, чтобы
снять пропеллеры (Рис. 3-4).

часть

пропеллера

A

A

A

Pиc. 3 Pиc. 4

● Пожалуйста, убедитесь, что винты по часовой и против часовой стрелки установлены

!

на правильных двигателях, потому что квадрокоптер не будет летать нормально при
неправильной установке пропеллеров.

● Будьте осторожны при установке пропеллеров, так как они имеют заостренную форму.

● Пожалуйста, используйте пропеллеры MJX для этого квадрокоптера.

● Дополнительные пропеллеры можно заказать отдельно.

Установка шасси

Вставьте и вдавите шасси с соответствующим усилием один за другим в полости в нижней
части дрона.

-3-

Установка батареи

Задвиньте батарею в батарейный отсек в задней части дрона, нажимая с соответствующим
усилием. Убедитесь, что вы услышали щелчок, указывающий на то, что батарея надежно
установлена.

Внимание: аккумулятор должен быть надежно установлен для безопасности.

!

Дрон может потерпеть крушение из-за отключения электроэнергии во время полета.

Включение квадрокоптера

После установки аккумуляторной батареи включите питание дрона, зажав выключатель на
корпусе в течение 3 секунд. Огни замигают желтым.
Выключение дрона происходит так же: нажав выключатель на 3 секунды, огни погаснут.

Удаление батареи

Шаг 1. Положите большой и указательный пальцы в указанное положение (Рис.1);
Шаг 2. Нажмите большим пальцем на защелку аккумулятора на задней части аккумулятора и
потяните назад с подходящим усилием, после которого аккумулятор будет извлечен (Рис. 2).
Чтобы избежать скольжения, держите палец и ваш самолет сухим и чистым.

Pиc. 1 Pиc. 2

Как зарядить батарею дрона

Шаг 1. Убедитесь, что ваш адаптер питания (5В 1-2A) подключен к электрической розетке (Рис. 1);
Шаг 2. Подключите USB-кабель к адаптеру питания (Рис. 2);
Шаг 3. Нажмите кнопку зарядки и вставьте контакты в аккумулятор, чтобы начать зарядку (Рис. 3).

● Во время зарядки индикатор USB-кабеля будет гореть красным цветом;

● Когда зарядка завершится, индикатор USB-кабеля погаснет;

● Время полной зарядки аккумулятора составляет около 150 минут.

USB

Адаптер питания

(не входит в комплект)

USB кабель Батарея

Pиc. 3Pиc. 2Pиc. 1

-4-

Важно:

!

● Мы рекомендуем использовать адаптер 5В (1-2A) для зарядки.

● Не рекомендуется заряжать через компьютер.

● Требуется наблюдение взрослых, пока с этой моделью играют дети.

!

● Следует использовать только батареи того же или эквивалентного типа,

как рекомендовано.

● Вставляйте батареи с правильной полярностью.

● Перезаряжаемые батареи следует извлекать из дрона перед зарядкой.

● Перезарядка батарей должна происходить под наблюдением взрослых.

● Удаляйте из дрона севшие батареи.

● Клеммы питания не должны быть замкнуты.

● Комплектующие зарядного устройства необходимо регулярно проверять на предмет

потенциальной опасности, таких как: повреждения кабеля или шнура, вилки, корпуса и

других частей и в случае такого повреждения, продукт не должен использоваться, пока

это повреждение не будет отремонтировано.

Основные компоненты модели

[1]

[2]

[5]

[3]

[4]

[6]

[7]

[1] ВКЛ/ВЫКЛ

[2] Шасси

[3] Пропеллер

[4] Камера

[5] Слот карты FPV

Передний свет

[6]

[7]

Задний свет

-5-

Основные компоненты пульта ДУ

[1] Разблокировка одной кнопкой

[6]

[1]
[2]

[3]

[4]

[5]

[13]

Mode

[2] Взлет/Посадка одной кнопкой

[7]

[3] Левый стик

[8]

[4] Переключатель режимов GPS/Ручной

[5] Включатель питания

[6] Индикатор питания

[9]

[7] Возврат одной кнопкой

[8] Фото/Видео

[10]

[9] Правый стик

[11]

[10] Переключатель скоростей

[12]

[11] Пусто

[12] LCD дисплей

[14]

L1 L2

[15]

[13] Пусто

[14] Пусто

[15] Пусто

LCD Дисплей

Высота относительно точки “Домой”

Возврат Домой

Количество спутников

(RTH)

Видео

Mode

Фото

GPS режим

Уровень сигнала Режим дросселя

Расстояние относительно

точки “Домой”

-6-

пульта ДУ

Уровень заряда

батареи пульта ДУ

Уровень заряда

батареи дрона

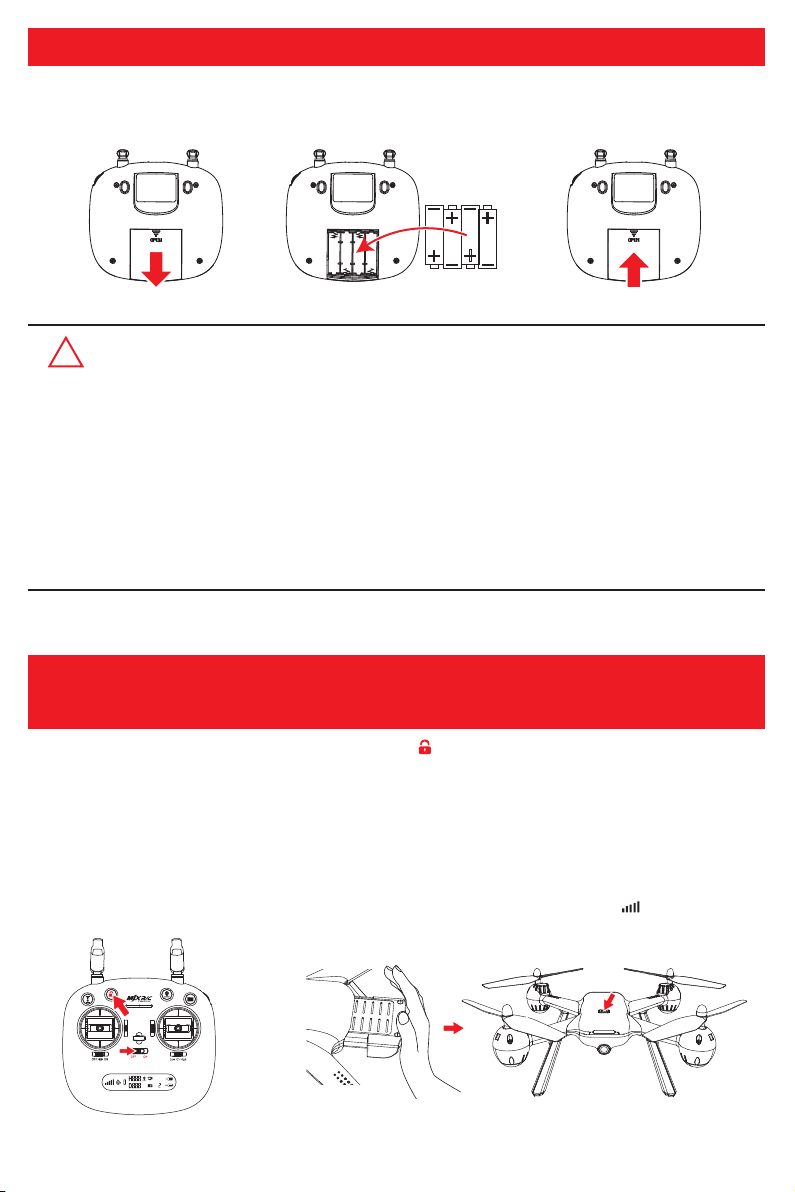

Установка батареи в пульт ДУ

Откройте крышку батарейного отсека, установите батарейки 4 * AA в батарейный отсек

в соответствии с заданной полярностью, а затем закройте батарейный отсек.

L1 L2

● Вставляйте батареи с правильной полярностью.

!

● Неперезаряжаемые батареи не заряжаются; для работы передатчика требуется

4 батарейки АА.

● Не смешивайте старые и новые батареи.

● Не смешивайте щелочные, стандартные (углерод-цинк) или перезаряжаемые

(никель-кадмиевые) батареи.

● Перед зарядкой аккумуляторные батареи должны быть удалены из игрушки;

● Аккумуляторные батареи должны заряжаться только под наблюдением взрослых;

● Из игрушек должны быть извлечены севшие батареи;

● Клеммы питания не должны быть замкнуты.

L1 L2

L1 L2

Как соединить сигнал дрона с пультом
дистанционного управления

Шаг 1: Продолжительно нажимайте красную кнопку , включая пульт дистанционного управления

(см. Рис. 1). Пульт дистанционного управления издаст 2 звуковых сигнала, и индикатор
начнет мигать; это значит, что пульт дистанционного управления находится в состоянии
соединения с сигналом.

Шаг 2: Включите дрон (см. Рис. 2). Дрон произведет звуковой сигнал с миганием передних и

задних фонарей и автоматически свяжется с пультом дистанционного управления. После
того, как пульт дистанционного управления отправит длинный звуковой сигнал, и
контрольный индикатор пульта дистанционного управления переходит от мигания к
постоянному свечению, и на ЖК-дисплее отображается значок сигнала , это означает,
что соединение с сигналом успешно выполнено.

Mode

Pиc. 1 Pиc. 2

-7-

● Соединение выполняется один раз для всех, если оно не подключено к другим дронам.

!

● Установите соединение по порядку, чтобы избежать ошибки подключения сигнала.

Переключатель режимов дросселя

Левый дроссель и правый дроссель доступны на выбор на пульте дистанционного управления.

Пользователь может выбрать другой режим управления в соответствии с привычкой в управлении.

Существует 2 режима стика, которые можно найти ниже:

Вперед

Поворот Влево/

Вправо

Назад Назад

OFF ON

Mode

Дроссель

Полет Влево/

Вправо

Дроссель

Поворот Влево/

Вправо

OFF ON

Mode

Вперед

Полет Влево/

Вправо

Режим 2Режим 1

Выбор режима дросселя

Шаг 1. Продолжительно нажмите красную кнопку и включайте пульт ДУ. Пульт войдет в состояние

соединения с сигналом (обозначен как рис.1);

Шаг 2. Продолжайте нажимать кнопку RTH в течение 3 секунд, чтобы выбрать режим

управления дросселем (обозначен как рис.2). Режим управления дросселем будет
изменяться в зависимости от каждого нажатия. Номер режима отображается на
ЖК-дисплее. Режим управления дросселем установлен в режиме 2 по умолчанию.

Mode

Pиc. 1 Pиc. 2

Внимание: Чтобы изменить режим пульта дистанционного управления,

!

убедитесь, что пульт ДУ находится в состоянии подключения к сигналу

(индикатор мигает). Если нет, то режим не может быть изменен.

-8-

Калибровка стика управления пульта ДУ

Шаг 1: Продолжительно нажимайте красную кнопку, включая пульт ДУ (см. Рис. 1).
Шаг 2. Нажмите кнопку калибровки в течение 3 секунд, пульт ДУ издаст 3 звуковых сигнала,
а индикаторная лампочка пульта дистанционного управления начнет быстро мигать.
Максимальное вращение левой и правой рукоятки управления в любом направлении
указано на рис.2;
Шаг 3. Затем снова зажмите кнопку калибровки в течение 3 секунд (см. Рис. 3). Пульт ДУ издаст
3 звуковых сигнала, и индикатор пульта ДУ после медленного мигания начнет мигать
часто, что означает, что калибровка стика управления завершена.

Mode Mode

Pиc. 2 Pиc. 3Pиc. 1

ненормальную работу стиков управления.

!

Mode

Важно: Все пульты уже откалиброваны на заводе.

Калибровка пульта требуется только в случае если пользователь

обнаружил

Внимание:

Не включайте дрон пока проходит процесс калибровки пульта ДУ.

Индикатор состояния пульта ДУ

No.

Световые индикаторы быстро мигают.

1

Световые индикаторы медленно мигают
со звуковым сигналом бип...бип и значок

2

аккумулятора « » на ЖК-дисплее мигает.

Значок батареи « » на LCD дисплее,

3

и постоянный звук биип..биип...биип.

Статус пульта ДУ

Пульт дистанционного управления находится
в состоянии соединения с сигналом.

Пульт дистанционного управления находится
в состоянии низкого напряжения.
Поставьте полностью заряженную батарею.

Аккумулятор разрядился « » и дрон вернется,
когда высота полета превысит 100 м, или
расстояние превысит 300 м.

Описание

Значок батареи « » на LCD дисплее,

4

и постоянны беспрерывный звук.

Сила сигнала на ЖК-дисплее меньше,
чем два деления или не отображается.

5

Аккумулятор разрядился « » и дрон вернется,
когда высота полета превысит 15 м, или
расстояние превысит 15 м.; либо если высота
или дальность меньше 15 м, дрон приземлится.

1. Расстояние между дроном и пультом ДУ
слишком велико и поэтому сигнал слабый.

2. Аккумулятор снимается после подключения
дрона к пульту дистанционного управления.

-9-

Индикатор состояния дрона

No.

1

Передние и задние огни вспыхивают красным,

2

3

4

Передние и задние огни быстро мигают зеленым.

5

6

загорается на передней и задней панели.

7

Передний свет светится сплошным красным,

8

Передний свет светится сплошным красным,

9

Передние и задние фонари мигают один раз,

10

Передние и задние фонари мигают дважды,

11

Передние и задние фонари мигают трижды,

12

Передние и задние фонари мигают четырежды,

13

Поведение индикатора Значение

Передние и задние огни быстро мигают

Передний свет беспрерывный красный,

задний свет беспрерывный желтый.

Передний свет беспрерывный красный,

задний свет беспрерывный зеленый.

Желтый индикатор поочередно

Передние и задние огни поочередно

задний свет медленно мигает красным.

задний свет быстро мигает красным.

промежуток на 1,5 секунды.

промежуток на 1,5 секунды.

промежуток на 1,5 секунды.

промежуток на 1,5 секунды.

желтым.

зеленым и желтым.

мигают зеленым.

Сигнал дрона 2.4GHz прерван.

Дрон находится в состоянии обнаружения.

Нет GPS сигнала, дрон в ручном режиме.

Хороший GPS сигнал, дрон готовится

Дрон находится в состоянии калибровки

Дрон проводит горизонтальную калибровку

Дрон проводит вертикальную калибровку

уровень заряда батареи на уровне 1/4.

уровень заряда батареи на уровне 1/6.

к GPS режиму.

гироскопа.

компаса.

компаса.

Дрон почти разряжен,

Дрон почти разряжен,

Что-то не так с гироскопом.

Что-то не так с барометром.

Что-то не так с компасом.

Что-то не так с GPS модулем.

Обнаружение инициализации дрона

После подключения сигнала дрон вступает в процедуру определения инициализации, и передние

и задние огни мигают красным, зеленым и желтым поочередно. Убедитесь, что дрон установлен

на ровную и неподвижную поверхность. Инициализация занимает около 8 секунд.

После того, как пульт ДУ издаст звуки «Ди Ди», а передние и задние огни дрона начнут

поочередно мигать желтым – обнаружение инициализации завершено.

Внимание: убедитесь, что дрон установлен на ровной и неподвижной поверхности

!

для обнаружения инициализации.

-10-

Калибровка компаса дрона

Внимание:

1. Калибровка компаса должна выполняться после успешного обнаружения инициализации дрона.

2. Калибровка компаса дрона должна выполняться для каждого полета. То есть, если установлена

новая батарея или перезаряженная батарея, калибровка компаса должна быть выполнена снова.

Два этапа калибровки компаса:

Этап 1: Горизонталь

После успешного обнаружения инициализации дрона передние и задние огни быстро
мигают желтым. Установите дрон горизонтально и поверните его на 360 градусов вдоль
центральной оси примерно на 3 круга. Передняя и задняя подсветка самолета будут
мигать от желтого цвета до зеленого, если калибровка по горизонтали завершена.

Этап 2: Вертикаль

Держите дрон камерой вверх и вращайте его на 360 градусов по центральной оси
примерно на 3 круга, пока передние и задние огни дрона не перейдут с мигания до
постоянного света, и калибровка компаса будет успешно завершена.

!

!

Внимание: для полета в режиме GPS, пожалуйста, выберите открытое и широкое
пространство для полета и убедитесь, что количество спутников превышает 7.

● Пожалуйста, не калибруйте компас в сильной магнитной области, такой как магнитное
поле, место для парковки или строительные площадки с подземной арматурой.

● При калибровке компаса не переносите с собой магнитные материалы (например,
ключи, сотовые телефоны и т. д.).

● При калибровке компаса держитесь подальше от больших металлических конструкций.

-11-

Калибровка гироскопа

После того, как дрон и пульт ДУ успешно связаны сигналом, установите дрон на ровной поверхности
и следуйте указаниям, как показано ниже. После того, как передние огни дрона из мигания перейдут
на постоянное свечение, это значит, что калибровка гироскопа выполнена успешно.

Mode

● Калибровка гироскопа была выполнена по умолчанию на заводе. Калибровка

!

гироскопа не требуется, пока дрон не вышел из процедуры инициализации.

● Обязательно установите дрон на горизонтальной поверхности при выполнении

калибровки, это важно для нормального полёта.

Как заблокировать и разблокировать дрон

Разблокировка:

●Кратковременно нажмите красную кнопку « ». Двигатели вращаются и дрон разблокирован.

Блокировка:

Есть два способа заблокировать дрон, которые вы можете найти ниже:

● Способ 1. Длительное нажатие красной кнопки « » в течение 3 секунд, двигатели немедленно
прекратят вращение, и дрон будет заблокирован.

● Способ 2: после того, как дрон приземлится на землю, потяните дроссель в нижнее положение
и удерживайте его в течение 3 секунд, двигатели прекратят вращаться и дрон будет
заблокирован.

Внимание: не блокируйте дрон, нажав кнопку « » непосредственно во время полета,

!

иначе дрон потерпит крушение.

-12-

Управление дроном

Пульт ДУ Дрон Пульт ДУ Дрон

Подъем

Поворот Вправо

Перед

Поворот

Влево

Mode Mode

Спуск

Назад

Mode Mode

Вперед

Полет влево

Хвост

Перед

Хвост

Полет вправо

Режим полёта

Взлёт/посадка одной кнопкой

● После того, как дрон разблокирован, коротко нажмите кнопку « » (указано ниже), дрон

автоматически взлетит и зависнет на высоте 1,5 м.

● Когда дрон летит, коротко нажмите кнопку « » (указанную ниже), дрон автоматически

приземлится на землю.

Ручной режим / режим GPS

● Переместите кнопку в положение OFF/ВЫКЛ (указано ниже), дрон перейдет в ручной режим,
который не использует для определения местоположения GPS, а используется только барометр
для поддержания высоты. Дрон не будет летать с точным позиционированием и зависанием.
Ручной режим требует пилота с хорошими навыками.

● Переместите кнопку в положение ON/ВКЛ (обозначено ниже), дрон перейдет в режим GPS и
сможет точно позиционироваться и зависать при помощи модуля GPS.

Mode

-13-

Переключатель скорости Низкая/Высокая

Сдвиньте кнопку в положение Низкая или Высокая скорость для переключения скоростей.

Mode

Возврат домой. (Return-To-Home) (RTH)

Процедура RTH возвращает дрон к последней зарегистрированной домашней точке.
Существует три типа процедур RTH: умный RTH, отказоустойчивый RTH и низкий
уровень заряда батареи (низковольтный) RTH. Далее они подробно описаны.

Home Point/
Домашняя
точка

GPS

Домашняя точка - это место, откуда взлетает
дрон. Для записи Домашней точки нужен
стабильный сигнал GPS.

Описание

Умный RTH

Если сигнал GPS доступен (отображается более 7 спутников), а Home Point/ Домашняя точка
записана ранее, нажмите эту кнопку и дрон вернется в Home Point. Во время умного RTH вы
можете использовать пульт ДУ для управления воздушным судном вокруг препятствий.
Вы можете снова нажать кнопку RTH, чтобы выйти из процедуры RTH и восстановить
управление дроном.

Отказоустойчивый RTH

Если сигнал GPS доступен (отображается более 7 спутников), а Home Point записан ранее,

RTH будет срабатывать, если сигнал пульта ДУ будет потерян более 6 секунд. Система управления

полетом автоматически будет управлять дроном и он вернется к последней зарегистрированной

домашней точке. Вы можете восстановить управление воздушным судном, нажав кнопку RTH,

если сигнал дистанционного управления восстановлен.

● Во время процедуры RTH самолет не может избежать препятствий.

!

● Самолет не может вернуться к дому, если сигнал GPS слаб (количество спутников

меньше 7).

● Если сигнал GPS отсутствует, а сигнал пульта дистанционного управления потерян

более 6 секунд, самолет не будет возвращаться к дому, но медленно опустится на

землю и заблокируется.

-14-

Низковольтный RTH

Когда задние огни дрона мигают красным, на ЖК-дисплее отображается значок батареи « »,

и раздается звуковой сигнал “Бип Бип Бип....Бип Бип Бип”. В этот момент, пока высота полета

дрона превышает 100 метров или дальность полета превышает 300 метров, дрон автоматически

вернется в Домашнюю точку.

Когда задние огни дрона мигают красным медленно, на ЖК-дисплее отображается значок батареи

« », а также

превышает 15 метров или дальность полета превышает 15 метров, дрон автоматически вернется

в Домашнюю точку. Если высота полета воздушного судна составляет менее 15 метров или

расстояние полета менее 15 метров, дрон автоматически приземляется на землю.

!

издается звуковой сигнал “Бип....Бип....Бип”, в этот момент, пока высота полета дрона

Внимание: Когда дрон находится в состоянии низкого напряжения RTH, вы не можете

восстановить управление воздушным судном, нажав кнопку RTH.

Фото/Видео

Кратковременно нажмите кнопку, указанную ниже, и значок камеры « » на ЖК-дисплее мигнет

один раз, камера сделает одну фотографию; Нажмите и удерживайте одну и ту же кнопку, значок

видео на ЖК-дисплее « » медленно мигает, камера снимает видео. Длительное нажатие снова

выведет из режима съемки.

Внимание: когда в дрон не вставлена карта TF или карта TF неисправна,

!

фотографирование и видеозапись могут быть выполнены не нажатием кнопки на

пульте дистанционного управления, а с помощью значка в интерфейсе приложения.

Предупреждение о низком напряжении

● Когда на ЖК-дисплее отображается значок батареи « », и передние огни дрона загораются,

а задние огни продолжают медленно мигать, это означает, что батарея почти разряжена.

● Когда на ЖК-дисплее отображается значок аккумулятора « », и передние огни дрона горят,

а задние огни быстро мигают, это означает, что аккумулятор находится в низком напряжении.

ModeMode

Pиc. 1 Pиc. 2

-15-

Индикатор силы сигнала

Сила сигнала “ ” показывает силу принятого сигнала. Чем больше, тем лучше.

Mode

Подготовка к полёту

Перед взлётом убедитесь в следующем:

1. Дрон и пульт дистанционного управления полностью заряжены.

2. Пропеллеры установлены правильно.

3. Двигатели работают нормально после разблокировки.

Основные этапы полета

1. Подключите пульт ДУ к воздушному судну, а затем выполните проверку инициализации дрона.

2. Калибровка компаса дрона.

3. Разблокируйте дрон после завершения обнаружения гироскопа дрона.

4. Поднимите ручку дросселя, дрон взлетит, управляйте им левым/правым стиком.

5. Потяните ручку дросселя в нижнее положение и удерживайте ее в течение 3 секунд, чтобы

зафиксировать дрон.

6. Вытащите батарею из дрона, а затем выключите пульт дистанционного управления.

Загрузка и установка программного обеспечения FPV

Где скачать приложение “MJX GPS”

● Для системы Apple IOS перейдите

в магазин Apple, найдите «MJX GPS»

или отсканируйте QR-код с правой стороны.

● Для системы Android отсканируйте

«Google play» или MJXRC.NET QR-коды

справа или найдите «MJX GPS» в

Google Play для загрузки приложения.

-16-

ANDROID APP ON

MJXRC.NET

Available on the

App Store

ANDROID APP ON

Как связать «MJX GPS» с камерой:

Включите дрон, затем войдите в настройки телефона. Включите WiFi, найдите Bugs **** в списке
и подключите его. Когда отображается значок « », это означает, что соединение WiFi прошло
успешно. Выйдите из настроек и нажмите «MJX GPS» на своем мобильном устройстве, затем
выберите свою модель дрона на главной странице; нажмите « », чтобы войти в интерфейс
передачи изображений в реальном времени.

Setting

Wi-Fi

drone****

MJX GPS

Кликните “MJX GPS” Нажмите“

GO

Функция сохранения фотографий и видео:

1. Если камера не имеет TF-карты, видео и фотографии будут сохранены в приложении.

2. Если камера с картой TF, видео и фотографии будут сохранены на TF-карте.

3. Видео и фотографии в TF-карте можно загрузить в приложение.

Внимание:

!

● Установив приложение «MJX GPS» на смартфон и подключив «MJX GPS» к

камере, ваш дрон сможет летать в интеллектуальных режимах полета: «Следуй за

мной», «Точка интереса» и «Путевая точка».

● Начинающим предлагается нажать кнопку «HELP», чтобы узнать о методе работы

камеры.

Компоненты

Базовые детали

”Соединение по WIFI

Верхняя крышка

X104G01 X104G02

Главная рама

Пропеллер/

Декоративная часть

пропеллера

X104G03

-17-

Шасси

X104G04

Крышка батареи/

Крышка камеры

X104G05

Корпус мотора

X104G06

Редуктор мотора /

Разъем пропеллера

X104G07

Набор винтов

X104G09

Крышка ламп

передних/задних огней

X104G10

Плата управления полетом

X104G14

X104G18

Передние/задние огни

X104G11 X104G12

Бумага-перегородка

X104G15

USB Кабель

X104G19

Передний световой

компонент

Плата камеры

X104G16

Подшипники

X104G20

Батарея

X104G13

Мотор по часовой

X104G17

GPS МодульМотор против часовой

B5W008

Держатель телефона

C5000

Пульт ДУ

GR6221G

-18-

Устранение неисправностей

No.

1

2

3

4

Описание явления Решение

Огни быстро мигают.

Модель не может удержать
баланс после взлета и кренится
в одну сторону.

Модель трясёт. Пропеллеры деформированы, замените на новые.

Модель не разблокируется,
индикатор медленно мигает.

Гироскоп модели не в состоянии получить сигнал,
установите модель на любую плоскую поверхность.

1) Установите триммеры на пульте в среднее положение.

2) Установите модель на плоскую поверхность
и снова проверьте гироскоп модели.

Батарея почти села, зарядите ее полностью.

-19-

Заметка:

a) Изменения или модификации, не одобренные ответственной стороной, могут лишить

пользователя права на эксплуатацию оборудования.

б) Данное оборудование было протестировано и признано соответствующим требованиям для

цифрового устройства класса B в соответствии с частью 15 правил FCC. Эти ограничения

предназначены для обеспечения разумной защиты от вредных помех при установке в жилых

помещениях. Это оборудование генерирует, использует и может излучать радиочастотную

энергию и, если оно не установлено и не используется в соответствии с инструкциями, может

создавать вредные помехи для радиосвязи. Тем не менее, нет гарантии, что помехи не

возникнут в конкретной установке. Если это оборудование создает вредные помехи для

приема радио- или телевизионных сигналов, что может быть определено путем включения и

выключения оборудования, пользователю рекомендуется попытаться устранить помехи одним

или несколькими из следующих способов:

- Изменить ориентацию или местоположение приемной антенны.

- Увеличить расстояние между оборудованием и приемником.

- Подключить оборудование в розетку в цепи, отличной от той, к которой подключен приемник.

- Обратиться к дилеру или опытному радио / телевизионному технику за помощью.
