mixars MXR-4 User Manual

EN / FR / D / IT / ES

MXR-4

Professional 4 channel Club - Dj Mixer with integrated Audio Interface and EFX

Safety Instructions

1. Read these Instructions.

2. Keep these Instructions.

3. Heed all Warnings.

4. Follow all Instructions.

5. Do not use this apparatus near water.

6. Clean only with dry cloth.

7.Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions.

8. Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus
(including amplifiers) that produce heat.

9. Do not defeat the safety purpose of the polarized plug. A polarized plug has two blades with one
winder than the other. The wide blade is provided for your safety. If the provided plug does not fit into
your outlet, consult an electrician for replacement of the obsolete outlet.

10.Protect the power cord from being walked on or pinched particularly at plugs, convenience
receptacles, and the point where they exit from the apparatus.

11. Only use attachments/accessories specified by the manufacturer.

12. Use only with the cart, stand, tripod, bracket, or table specified by the manufacturer, or
sold with the apparatus. When a cart is used, use caution when moving the cart/apparatus combination
to avoid injury from tip-over.

13. Unplug this apparatus during lightning storms or when unused for long periods of time.

14. Refer all servicing to qualified service personnel. Servicing is required when the apparatus has been
damaged in any way, such as power-supply cord or plug is damaged, liquid has been
spilled or objects have fallen into the apparatus, the apparatus has been exposed to rain or moisture,
does not operate normally, or has been dropped.

15. WARNING: To reduce the risk of fire or electric shock, do not expose this apparatus to rain or
moisture.

16. Where an appliance coupler is used as the disconnect device, the disconnect device shall remain
readily operable.

17. The ventilation should not be impeded by covering the ventilation openings with items, such as
newspapers, table-cloths, curtains, etc.

18. No naked flame sources, such as lighted candles, should be placed on the apparatus.

19. The apparatus should be used in moderate climate.

20.The apparatus shall not be exposed to dripping or splashing and that no objects filled with liquids,
such as vases, shall be placed on the apparatus.

EN 1

CAUTION:

To reduce the risk of electric shock, do not remove
any cover. No user-serviceable parts inside.
Refer servicing to qualified service personnel only.

The lightning flash with arrowhead symbol within the equilateral triangle is intended to alert
the use to the presence of un-insulated “dangerous voltage” within the product’s enclosure
that may be of sufficient magnitude to constitute a risk of electric shock.

The exclamation point within the equilateral triangle is intended to alert the user to the
presence of important operation and maintenance (servicing) instructions in the literature
accompanying this appliance.

WARNING

To reduce the risk of fire or electric shock, do not expose this apparatus to rain or moisture. The
apparatus shall not be exposed to dripping or splashing and that no objects filled with liquids,
such as vases, shall be placed on the apparatus.

CAUTION

To prevent electric shock, do not use this polarized plug with an extension cord, receptacle or other
outlet unless the blades can be fully inserted to prevent blade exposure.

Introduction

Features

The MXR-4 is a professional club mixer that combines all essential features required by a discerning DJ.
It features 4 stereo channels and two microphone inputs in an industry-standard layout.
A comprehensive pfl section (with PFL/Main mix and Blend/Split option) allows to easily line up tracks for
replay. It also features a studio-grade USB 4-deck sound card with 24-Bit/96kHz converters and low
latency ASIO drivers, thus integrating it perfectly into a DVS (digital vinyl system). The MXR-4 includes a
digital effects processor which can add 18 different effects which can create parallel effects to the input
channels as well as serial effects for the master signal. Effects can be synchronized to the music tempo
by the auto-BPM counter, thus providing the most creative and intuitive approach to correct effect timing.
With it’s sturdy construction and advanced feature set, the MXR-4 is easily one of the best Club DJ mixers
available.

Rear and Top Panel Features

EN 2

1 Power On / Off switch,
AC-In (with Internal wide-voltage swing linearpower supply for excellent audio dynamics )
and AC mains voltage selector switch 115/230V

2 1 x Balanced (XLR), 2 x unbalanced main outputs and 1 x Unbalanced record output

3 4 multi-source stereo inputs (2 x Phono (Line)/Line/USB), with gain control,

3-band Kill-EQ (+12/-26dB) and 10-LED level meter

4 2 x Mic inputs (1x Combo/1x TRS connector) with level
control, mutual 2-band EQ, individual “on air” switches
and manual talk-over

5 4-deck multichannel USB 2.0 soundcard with low-latency ASIO drivers
and 24Bit/96kHz studio-grade converters

6 Fully assignable 45mm smooth dual-rail crossfader, front detachable/exchangeable,
with switchable steep/flat transition curve, reverse switch and
Internal preparation for InnoFader™ refit

7 Smooth dual-rail 60mm channel input faders

8 High-power dual headphone output (6.35+3.5mm TRS)

9 PFL section with PFL/Main mix and Blend/Split option

10 Master section with two separately controllable outputs

and assignable dual 10-LED level meter

11 DSP effects processor for the main output
(serial & parallel effects):
Flanger | Phaser | Chorus | Hp-Filter | Lp-Filter | Gate / Stutter | Panner | Pitch Shifter |Vocoder |
Lo Fi | Hall-Reverb | Gated Reverb | Reverse | Single Delay | MultiTap Delay | PingPong Delay |
+2 Detuned | Sub Synth

-One parameter and mix ratio settable for effects

-Dual (Main/PFL) Auto-BPM with effects synchronization

-LED display for effects processor

EN 3

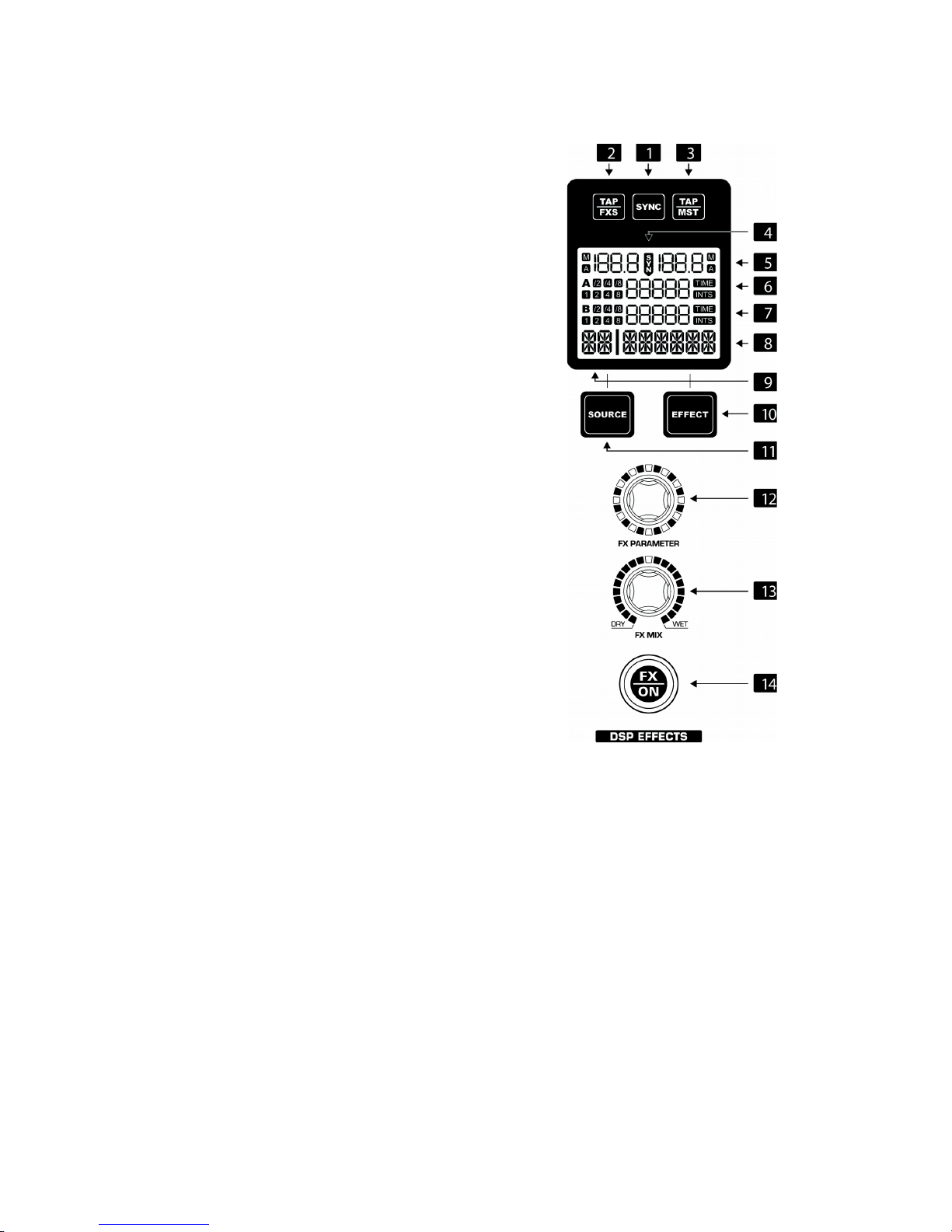

FX – User Interface

1 SYNC button. Pressing the SYNC button synchronizes

the effects time base with the BPM value of the effects source
chosen via (11) and displayed in the relative display section (9).
This means if the chosen source is any of the input signals
(indicator 9 shows “Cx” or “MC”), the BPM value from the left
area of the BPM display section (5) will be used, if
the chosen source is the master signal (indicator
9 shows “OP”), the BPM value from the right area
of the BPM display section (5) will be used.
Whether the SYNC function is on or off is
displayed via the indicator (4).

2 TAP BPM button for the effect source time base.

Tapping along with the music on this button for at
least 4 taps switches the internal BPM counter to
manual mode, indicated by the symbol “M” in the
left BPM display section (5). The longer the user
taps, the more precise the result will be. The
manual mode is useful if the internal automatic
BPM counter’s result is not precise enough. After
stopping to tap, the result will become permament
and will be displayed in the left section of the BPM
display (5). To derive a new result manually, just
start tapping again. To derive a new result automatically,
press this button only once when being in manual mode,
and the BPM counter returns to the automatic mode,
indicated by the symbol “A” in the left BPM display section (5).
On startup, the unit is by default in automatic mode, and will
analyze the SOURCE signal chosen by (11) and
displayed in (9). The tap button’s backlight will flash
in the speed of the derived BPM value.

3 TAP BPM button for the master signal time base.

The function is the same as (2), but the analyzed
signal is fixed to be the master signal.

4 SYNC Indicator. Indicates whether the effect is

synchronized to the displayed BPM value (indicator on),
or not (indicator off), determined via the button (1).
Synchronization may be set to fractions or multiples
via the control (12), with the setting being displayed
in the left section of the parameter displays (6, 7).

5 BPM DISPLAY section. This section of the display contains two identical

areas left and right,
each containing a numerical display for the BPM value, and a toggling “A” | “M” indicator to
show whether the relative BPM counter is in manual or automatic mode. The left area of this
section displays the BPM counter status for the chosen effects source and is controlled by the
button (2), the right area of this section displays the BPM counter status for the master signal
and is controlled by the button (3).

EN 4

6/7 PARAMETER DISPLAY section. Every effect chosen by the effects selector (10) and displayed

in the display section (8), is editable in one or more parameters, which are displayed in the
PARAMETER A (6) and PARAMETER B (7) display sections, and which can be adjusted in their
value by the parameter control (12) for PARAMETER A and the MIX/Intensity control (13) for
PARAMETER B. Depending on the parameter, it is indicated whether the parameter is a time
parameter (indicator “TIME” on) or an intensity parameter (indicator ”INTS” on). Once choosing
an effect via the effects selector (10), the PARAMETER A display section (6) and the
PARAMETER B display section (7) will show the following:
If the parameter is a time parameter, and SYNC is off (control 1 and indicator 4), the value
of the editable parameter is shown in the numerical field of sections (6) and (7).
If the parameter is a time parameter, and SYNC is on (control 1 and indicator 4), the
multiplier/fraction to the base BPM of the selected effects source is indicated by the symbols
“1/8”, “1/4”, “1/2”, “1”, “2”, “4”, “8”, each representing a respective fraction or multiple of
the time base.
If the parameter is an intensity parameter, the SYNC status does not matter and the value
of the editable parameter is shown in the numerical field of sections (6) and (7).

8 EFFECT ALGORITHM indicator. The effect chosen via the button (10) is displayed here.

9 EFFECT SOURCE indicator. The effect source chosen via button (11) is displayed here in an

abbreviated manner (MC = microphone, Cx = Channel X, OP = Master Output).

10 EFFECT SELECTOR button. Pressing this button subsequently activates the available effect

algorithms, and determines which parameters are displayed in the PARAMETER DISPLAY
A&B section (6&7), and are adjustable via the parameter controls (12&13). The active algorithm
is displayed in the EFFECT ALGORITHM indicator (8). See table at the end of this chapter
for available effects and their editable parameters. Note that the available effects are different
for input signals and the master output signals, hence the available choices will depend on the
SOURCE SELECTOR setting (9 & 11).

11 SOURCE SELECTOR button. Pressing this button subsequently activates the available effect

sources. The chosen source is displayed in the EFFECT SOURCE indicator section (9).

12 PARAMETER control. This is an “endless” relative control, and allows to change PARAMETER
A of the active effect. Once the control is turned, the current value of the parameter displayed
in the PARAMETER DISPLAY section (6) will change. The change will be stored even if the
chosen effect is changed. See table at the end of this chapter for available effects and their
editable parameters.

13 FX MIX/INTENSITY control. This is a 300 degree absolute control and allows to change
PARAMETER B of the active effect. Once the control is turned, the current value of the parameter
displayed in the PARAMETER DISPLAY section (7) will change. The change will be stored
even if the chosen effect is changed. See table at the end of this chapter for available effects
and their editable paramaters.

14 FX ON button. Enables the active effects
(backlight on) or disables the current effect
(backlight
off).

EN 5

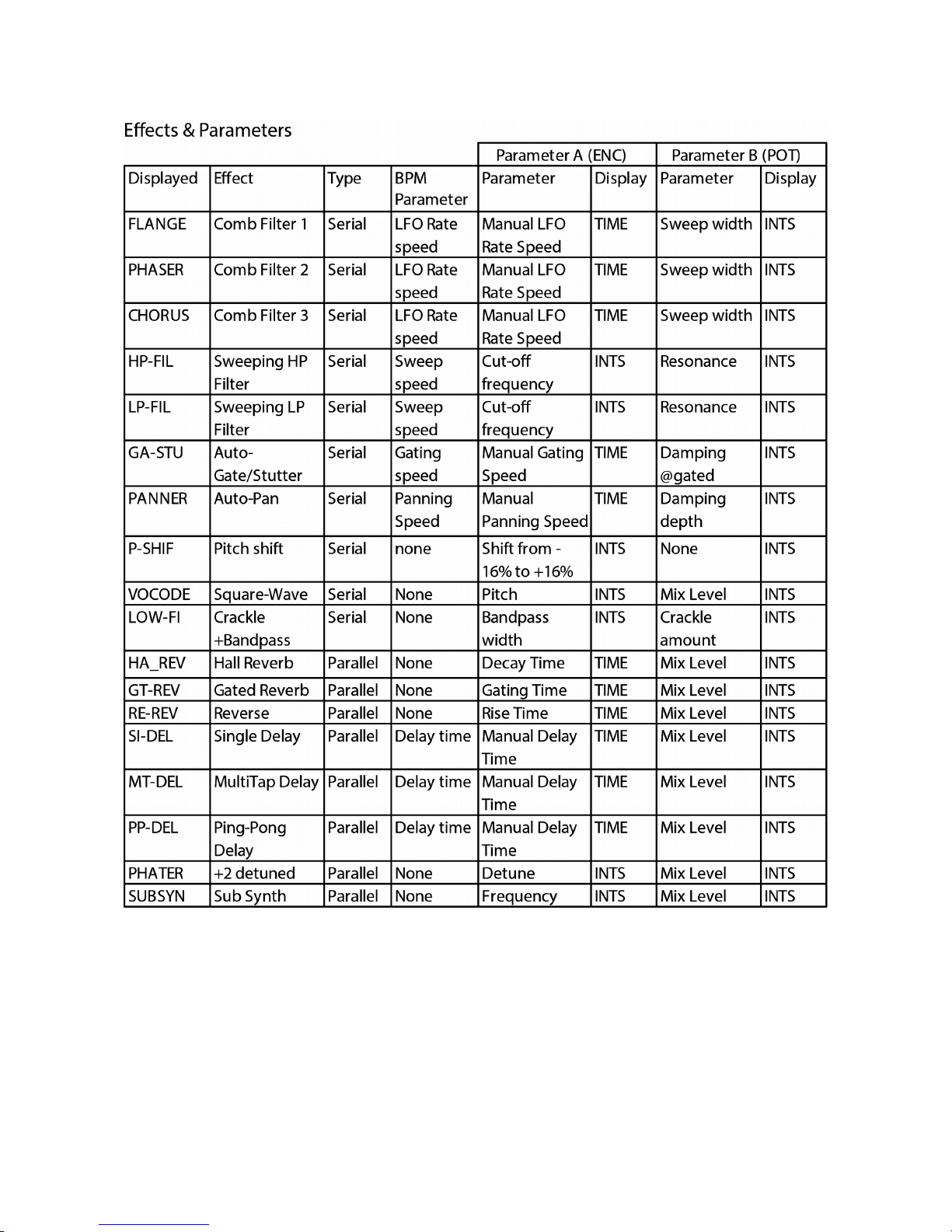

Effects details (EN)

Specs (EN)

Signal/Noise >82dB (Line)
Crosstalk Damping ＞65dB (Line)
THD ＜0.05% (Line)
Frequency response 20Hz – 20 kHz
AC IN (EU setting) AC220-250V~ 50Hz
AC IN (US setting) AC110-130V~ 60Hz
Power consumption max. 25W
Dimensions W320xH360xD104mm
Weight 4.8kg

EN 6

Consignes de sécurité

1. Lisez ces instructions.

2. Conservez ces instructions.

3. Respectez tous les avertissements.

4. Suivez toutes les instructions.

5. Ne pas utiliser cet appareil près de l'eau.

6. Nettoyer uniquement avec un chiffon sec.

7. Ne pas bloquer les ouvertures de ventilation. Installez conformément aux instructions du fabricant.

8. Ne pas installer près de sources de chaleur telles que des radiateurs, registres de chaleur, poêles ou
autres appareils (incluant les amplificateurs) qui produisent de la chaleur.

9. Ne pas contourner le dispositif de sécurité de la fiche polarisée. Une fiche polarisée possède deux
lames dont une bobineuse que l'autre. La lame large est fournie pour votre sécurité. Si la fiche fournie ne
rentre pas dans votre prise, consultez un électricien pour le remplacement de la prise obsolète.

10. Protégez le cordon d'alimentation d'être piétiné ou pincé, particulièrement au niveau des fiches,
de la commodité récipients, et le point où ils sortent de l'appareil.

11. Utilisez uniquement des fixations / accessoires spécifiés par le fabricant.

12. Utilisez uniquement avec le chariot, stand, trépied, support ou table spécifié par le fabricant, ou
vendu avec l'appareil. Quand un chariot est utilisé, faites attention en déplaçant l'ensemble chariot /
appareil pour éviter les blessures en cas de chute.

13. Débranchez cet appareil pendant les orages ou lorsqu'il est inutilisé pendant de longues périodes de
temps.

14. Confiez toute réparation à un personnel qualifié. Une réparation est nécessaire lorsque l'appareil a été
endommagé de quelque façon que ce cordon d'alimentation ou la fiche est endommagé, du liquide a été
renversé ou des objets sont tombés dans l'appareil, l'appareil a été exposé à la pluie ou à l'humidité, ne
fonctionne pas normalement, ou est tombé.

15. AVERTISSEMENT: Pour réduire le risque d'incendie ou de choc électrique, ne pas exposer cet
appareil à la pluie ou à l'humidité.

16. Où le coupleur d'appareil est utilisé comme dispositif de déconnexion, le dispositif de déconnexion
doit rester facilement accessible.

17. La ventilation ne doit pas être empêchée en couvrant les ouvertures de ventilation avec des objets
tels que journaux, nappes, rideaux, etc.

18. Aucune source de flamme nue, telle que des bougies allumées, ne doit être placé sur l'appareil.

19. L'appareil doit être utilisé en climat tempéré.

20.Le appareil ne doit pas être exposé à des éclaboussures et aucun objet rempli de liquide, comme des
vases, doivent être placés sur l'appareil.

FR 1

ATTENTION

Pour réduire le risque de choc électrique, ne pas
retirer le couvercle. Aucune pièce réparable par
l'utilisateur. Confiez l'entretien à du personnel
qualifié.

L'éclair avec le symbole de flèche dans le triangle équilatéral est destiné à alerter
l'utilisation de la présence de non-isolé "tension dangereuse" dans l'enceinte du produit
qui peut être d'une ampleur suffisante pour constituer un risque de choc électrique.

ATTENTION

Pour réduire le risque d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à
l'humidité. La appareil ne doit pas être exposé à des éclaboussures et aucun objet rempli de liquide,
tels que des vases, ne doit être placé sur l'appareil.

ATTENTION

Pour éviter un choc électrique, ne pas utiliser cette fiche polarisée avec une rallonge, une prise ou une
autre sortie, si les lames peut être entièrement insérée pour empêcher l'exposition de la lame.

Le point d'exclamation dans un triangle équilatéral est destiné à alerter l'utilisateur de la
présence d'opération et de maintenance (entretien) dans la littérature accompagnant
cet appareil.

Introduction

Caractéristiques

Le MXR-4 est un mixer de club professionnel qui combine toutes les caractéristiques essentielles requises
par un DJ exigeants. Il dispose de 4 canaux stéréo et deux entrées de microphone dans une mise en
page standard de l'industrie. Une section pfl complète (avec PFL / Main Mix et option Blend / Split)
permet d'aligner facilement des pistes pour la relecture. Il dispose également d'un port 4 – deck
Soundcard USB avec convertisseurs de qualité Studio 24-bit / 96 kHz et une driver ASIO Low Latency,
intégrant ainsi parfaitement dans un DVS (Digital Vinyl System). Le MXR-4 comprend un processeur
d'effets numériques qui peuvent ajouter 18 effets différents qui peuvent créer des effets parallèles aux
canaux d'entrée ainsi que des effets de série pour le signal de master. Les effets peuvent être
synchronisés au tempo de la musique par le compteur de BPM automatique, offrant ainsi l'approche la
plus créative et intuitive pour corriger le timing de l'effet. Avec sa construction robuste et avancé
ensemble de fonctionnalités, le MXR-4 est facilement l'un des meilleurs mixers Club DJ disponibles.

Caractéristiques du panneau arrière et principal

FR 2

1 Interrupteur Power On / Off ,
AC-In (avec Interne “wide-voltage swing linearpower supply”

pour une excellente dynamique audio)

et AC mains voltage sélecteur 115/230V

2 1 x Sym. (XLR) et 2 x asym. Output principales
et 1 x Output record asym

3 4 entrées stéréo multi-sources (2 x Phono (ligne) / Ligne / USB), avec contrôle de gain,
Indicateur de niveau 3 bandes Kill-EQ (+ 12 / -26) et 10-LED-Meter

4 2x entrées MIC (1x Combo / 1x connecteur TRS) avec gain
contrôle, 2-band EQ mutuelle, commutateurs individuelle "on air"
et manuel talk-over

5 Soundcard 4-deck multicanal USB 2.0 Low Latency ASIO
et convertisseurs studio de qualité / 96kHz 24 Bit

6 45mm crossfader dual-rail
Entièrement cessible et amovible / échangeables,
Courbe commutable, interrupteur inverse et
La préparation interne pour InnoFader ™

7 Input faders 60mm dual-rail

8 Double sortie casque (6.35+3.5mm TRS)

9 Section PFL avec PFL/Main mix et Blend/Split

10 Section Master avec deux sorties contrôlables séparément et

assignable dual 10-LED level meter

11 Processeur d'effets DSP pour le output principale
(effets de série et parallèle) :
Flanger | Phaser | Chorus | Hp-Filter | Lp-Filter | Gate / Stutter | Panner | Pitch Shifter |Vocoder |
Lo Fi | Hall-Reverb | Gated Reverb | Reverse | Single Delay | MultiTap Delay | PingPong Delay |
+2 Detuned | Sub Synth

-Un paramètre et mix-ratio réglable pour les effets

-Double (Main / PFL) Auto-BPM avec la synchronisation des effets

-Display LED pour processeur d'effets

FR 3
