USER’S MANUAL

ORIGINAL INSTRUCTIONS

AIR-CONDITIONER

SRK20ZS-S SRK25ZS-S SRK35ZS-S SRK50ZS-S

USER’S MANUAL

AIR-CONDITIONER

MANUEL DE L’UTILISATEUR

CLIMATISEUR

ANWENDERHANDBUCH

KLIMAGERA¨T

ISTRUZIONI PER L’USO

CONDIZIONATORE D’ARIA

MANUAL DEL PROPIETARIO

ACONDICIONADOR DE AIRE

GEBRUIKERSHANDLEIDING

AIRCONDITIONING

MANUAL DO UTILIZADOR

APARELHO DE AR CONDICIONADO

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ

ΚΛΙΜΑΤΙΣΤΙΚΟ

ENGLISH

FRANÇAIS

DEUTSCH

ITALIANO

ESPAN˜OL

NEDERLANDS

PORTUGUÊS

ΕΛΛΗΝΙΚΑ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

This air-conditioner complies with EMC Directive 2014/30/EU, LV Directive 2014/35/EU.

Ce climatiseur est conforme à la directive CEM 2014/30/UE et à la directive basse tension 2014/35/UE.

Dieses Klimagerät erfüllt die Richtlinien zur elektromagnetischen Verträglichkeit 2014/30/EU und die Niederspannungsrichtlinie 2014/35/EU.

Questo condizionatore d’aria è conforme alla Direttiva EMC 2014/30/ UE e alla Direttiva LV 2014/35/UE.

КОНДИЦИОНЕР ВОЗДУХА

KULLANIM KILAVUZU

Este equipo de aire acondicionado cumple con la Directiva de Compatibilidad Electromagnética: 2014/30/EU, y con la Directiva de Baja Tensión 2014/35/EU.

Deze airconditioner voldoet aan EMC-Richtlijn 2014/30/EU, LVRichtlijn 2014/35/EU.

Este aparelho de ar condicionado está em conformidade com a Directiva EMC 2014/30/UE e a Directiva LV 2014/35/UE.

Το συγκεκριμένο κλιματιστικό συμμορφώνεται προς την Οδηγία 2014/30/ΕΕ περί ηλεκτρομαγνητικής συμβατότητας και προς την οδηγία 2014/35/ΕΕ περί χαμηλής τάσης.

RLF012A102

РУССКИЙ

TÜRKÇE

Благодарим Вас за покупку кондиционера воздуха MITSUBISHI HEAVY INDUSTRIES THERMAL SYSTEMS, LTD. Для обecпeчeния xоpошeй и долгой paботы ycтpойcтвa, пpeждe чeм

пользовaтьcя вaшим кондиционepом воздyxa внимaтeльно пpочитaйтe нacтоящee pyководcтво по экcплyaтaции и cлeдyйтe eмy. Обращайтесь к данному руководству в случае возникновения вопросов в отношении эксплуатации или в случае любых отклонений в работе прибора.

Данный кондиционер воздуха предназначен для бытового использования.

Не допускайте выброса в атмосферу R410A: R410A является фторированным парниковым газом с потенциалом глобального потепления - ПГЛ (Global Warming Potential - GWP) = 2088. Обратитесь к шильдику на наружном блоке, чтобы узнать вес фторированных парниковых газов и СО2 эквивалента.

Ваш кондиционер воздуха может быть промаркирован таким символом. Это означает, что данный прибор относится к категории отходов электрического и электронного оборудования (маркировка WEEE выполнена в соответствии с директивой 2012/19/ EU) и его не следует относить к категории бытовых отходов. Кондиционеры воздуха следует отправлять на соответствующие авторизованные предприятия для их повторного использования, утилизации и кондиционеры вместе с городскими бытовыми отходами. Для получения более подробной информации обратитесь к Дилеру по установке кондиционеров или местным органам власти

Этот символ, напечатанный на батарейках, прилагаемых к кондиционеру, является информацией для конечных пользователей, согласно Директиве Евросоюза 2006/66/EC, статья 20, приложение II. Батареи по окончанию срока службы должны быть утилизированы отдельно от общих бытовых отходов. Если химический символ напечатан ниже указанного выше символа, то этот химический символ означает, что батарейки содержат в определенной концентрации тяжелые

металлы. Это будет обозначено как показано ниже:

Hg:ртуть(0,0005%) , Cd:кадмий(0,002%) , Pb:свинец(0,004%)

Пожалуйста, утилизируйте батарейки надлежащим образом в местной организации по вывозу отходов или в центре по переработке отходов.

регенерации; не следует ликвидировать

Излучаемый каждым внутренним и наружным модулем уровень звукового давления составляет менее 70 дБ (А).

содeржаниe

Меры предосторожности .........................274

Названия отдельных частей и их функции

...278

Пульт дистанционного управления ........280

Ecли пyльт диcтaнционного

yпpaвлeния нe paботaeт ..........................280

Paботa бeз пyльтa диcтaнционного yпpaвлeния

...280

Установка двух кондиционеров в одном

помещении ...............................................281

Блокировка от детей ................................ 281

Настройка диапазона воздушного потока

...282

Иcпользовaниe пyльтa диcтaнционного

yпpaвлeния ............................................... 283

Уcтaновкa тeкyщeго вpeмeни .................. 284

Peжим paботы AUTO (aвтомaтичecкий) Регулирование температуры в режиме AUTO

..... 284

....285

FAN SPEED (peгyлиpовaниe cкоpоcти

вeнтилятоpa ) ...........................................285

Paботa в peжимax COOL (оxлaждeниe) / HEAT (отоплeниe) /DRY (выcyшивaниe) /

FAN (вeнтиляция).....................................286

Диапазон рабочих температур кондиционера Характеристики режима отопления HEAT

... 286

...286

Peгyлиpовaниe нaпpaвлeния воздyшного

потокa .......................................................287

Paботa в peжимe 3D AUTO

(aвтомaтичecкий объeмный peжим) .......287

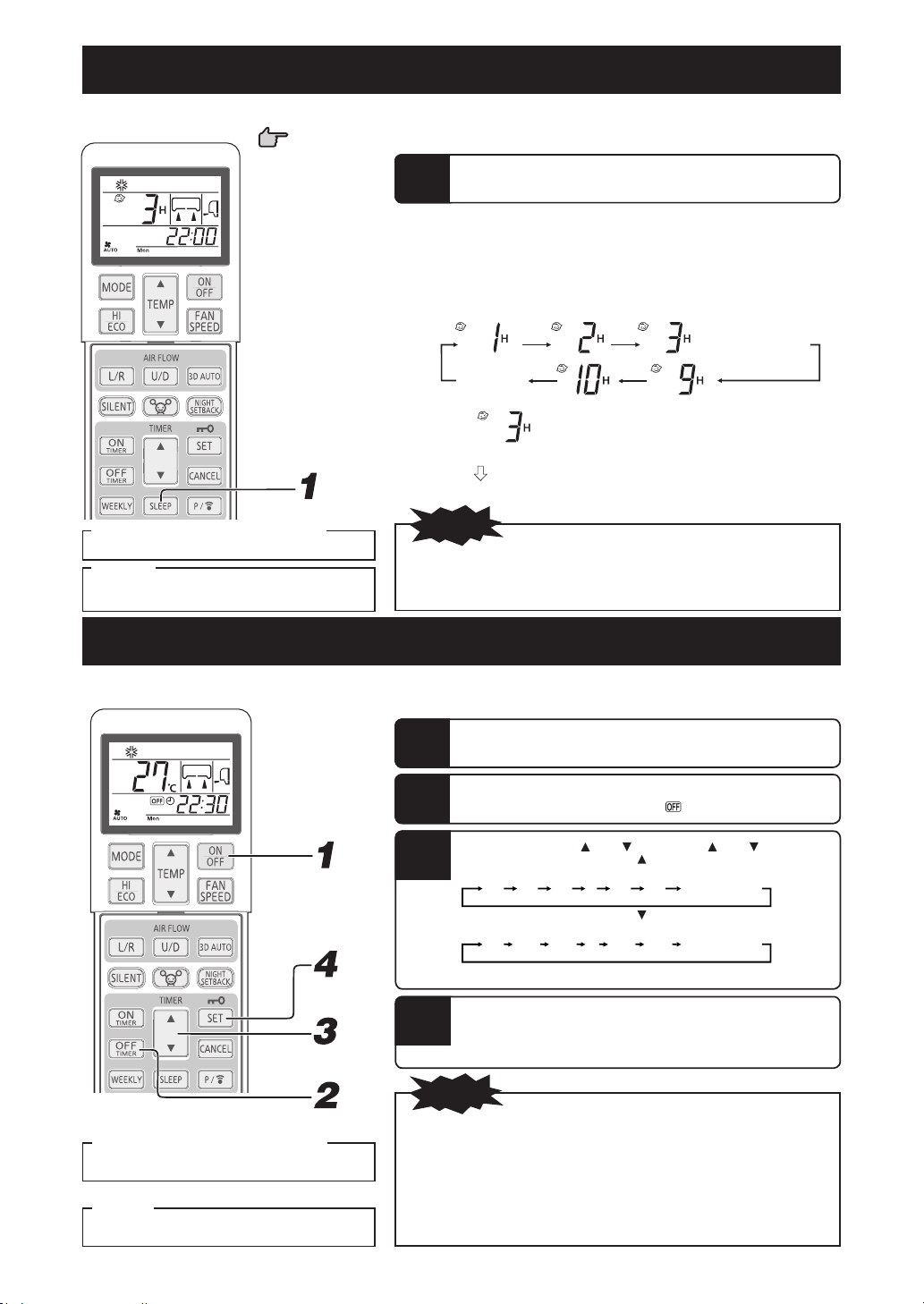

Paботa тaймepa SLEEP TIMER

(тaймep cпящeго peжимa) .......................288

Paботa тaймepa OFF TIMER

(тaймep выключeния) ..............................288

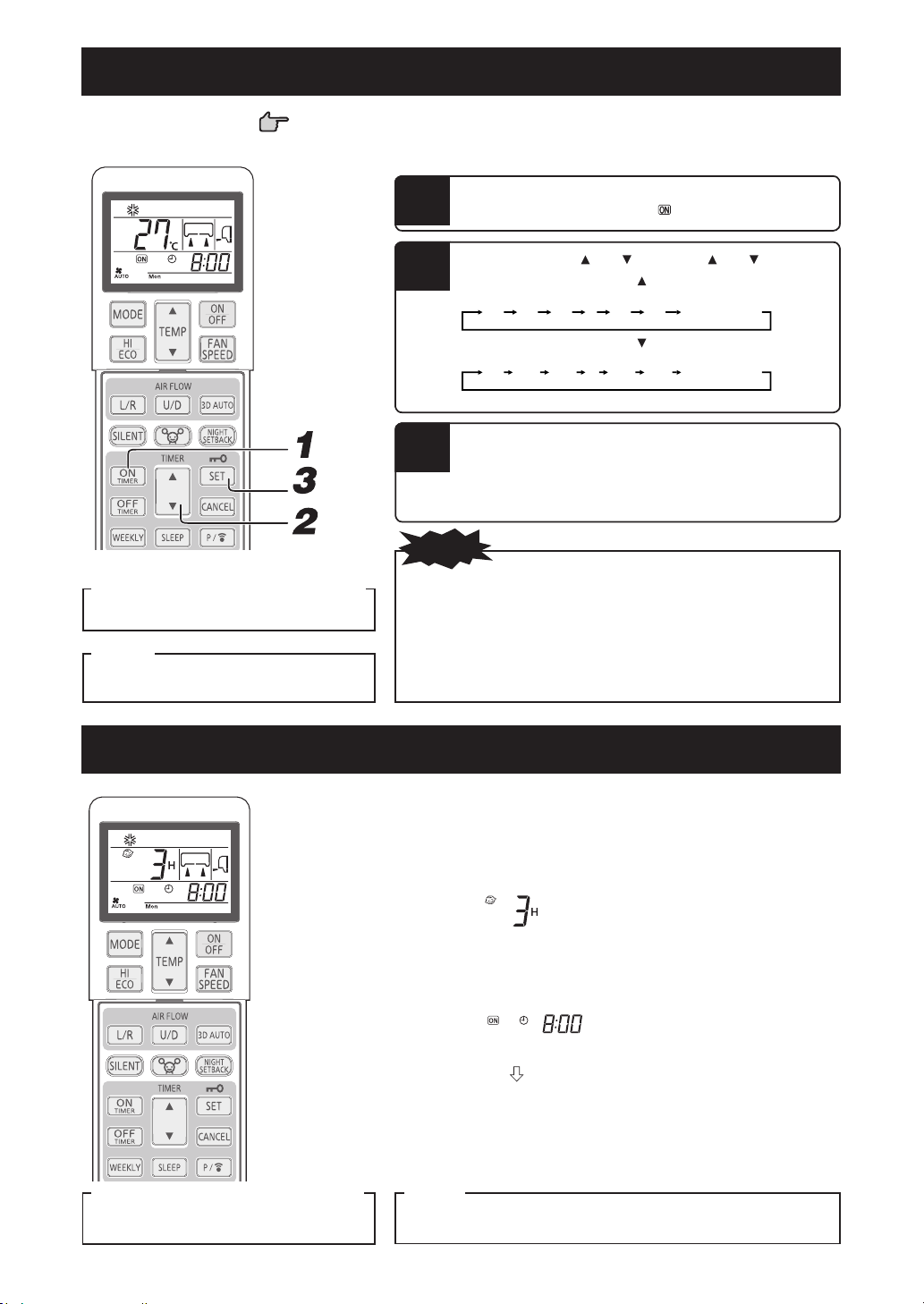

Paботa тaймepa ON TIMER

(тaймep включeния) .................................289

Oдновpeмeнноe иcпользовaниe тaймepов SLEEP TIMER (тaймep cпящeго peжимa) и

тaймepa ON TIMER (тaймep включeния) Работа таймеров ON TIMER + OFF TIMER

(таймер включения + таймер выключения) Paботa peжимa ALLERGEN CLEAR

(yдaлeниe aллepгeнов) ............................ 290

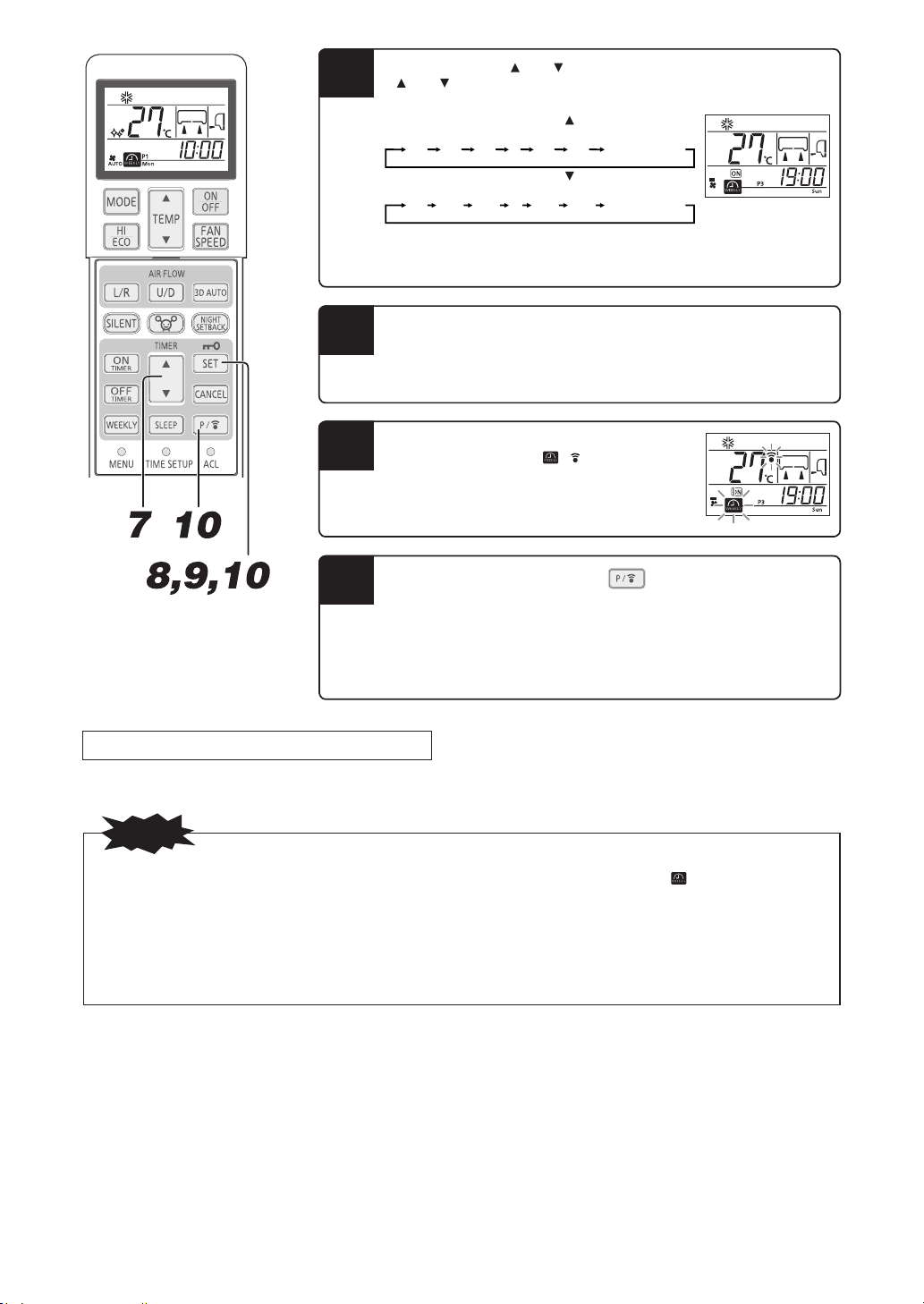

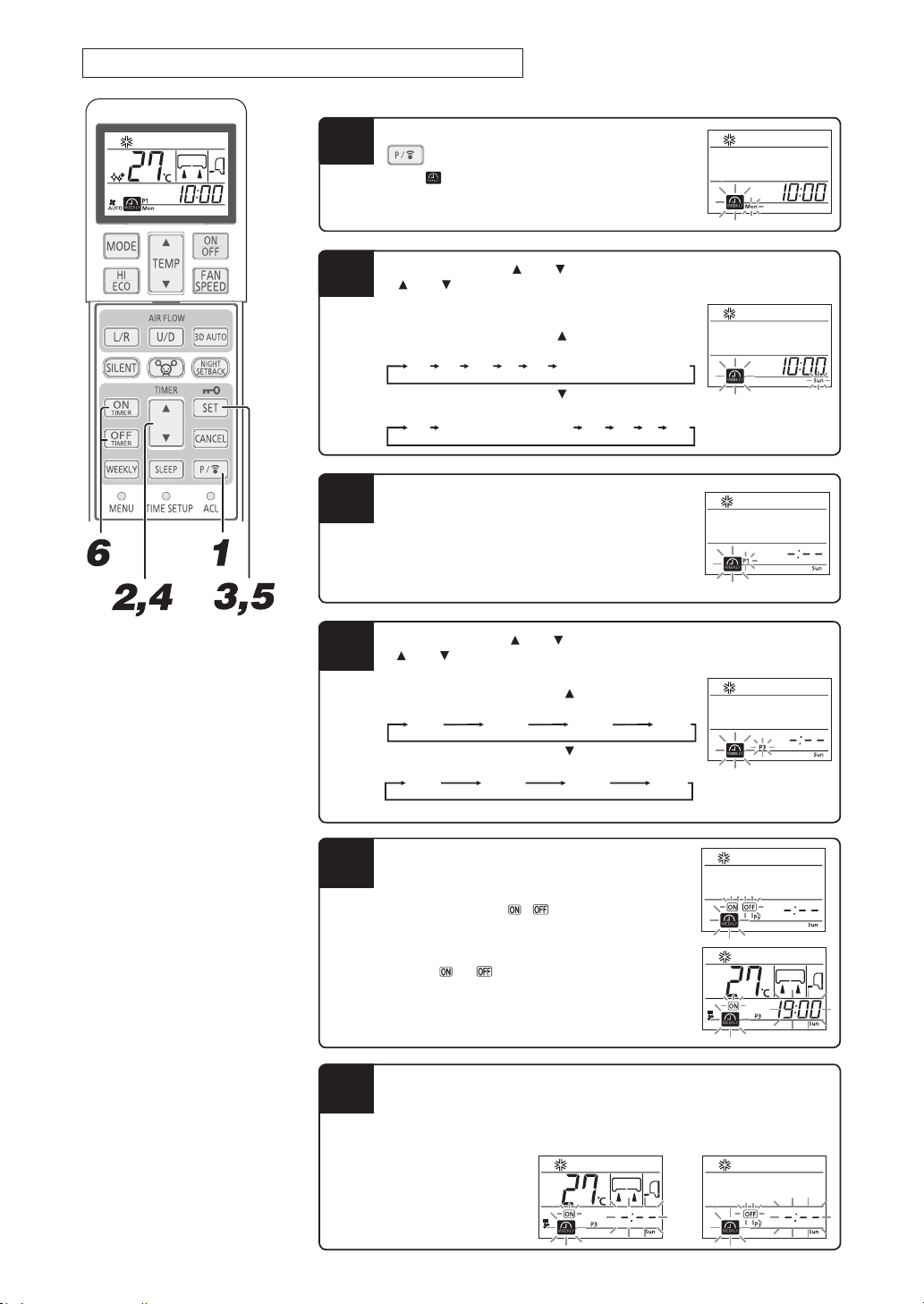

Работа таймера недельный таймер .......291

Paботa peжимов HIGH POWER/ECONOMY (повышeннaя мощноcть/экономия)

Работа в режиме NIGHT SETBACK

(понижение температуры на ночь) .........296

Работа в режиме SILENT (тихий режим) Функция MENU (меню)

Регулировка яркости дисплея ..............297

Paботa peжимa SELF CLEAN

(caмоочиcткa) ........................................298

Операция PRESET (предустановка) Фyнкция aвтомaтичecкого пepeзaпycкa Cовeты по эффeктивной экcплyaтaции

Уход за прибором ....................................300

Cовeты по ycтaновкe кондиционepa ......302

Возможные неисправности и способы

их устранения ...........................................302

Пpимeчaниe ..............................................303

Oбpaтитecь к cвоeмy дилepy ..................304

О многосоставном кондиционере воздуха

Функция самодиагностики .......................305

..... 289

.... 290

РУССКИЙ

............. 295

..... 296

......... 298

....299

.... 299

....304

– 273 –

Меры предосторожности

•

Перед началом эксплуатации системы для обеспечения ее правильной работы внимательно прочитайте “Меры предосторожности”, перечисленные ниже.

•

Поcлe пpочтeния дaнного pyководcтвa по экcплyaтaции, пожaлyйcтa, дepжитe eго под pyкой для cпpaвок. При передаче управления другому пользователю обязательно

предоставьте ему данное руководство.

Обозначает потенциально опасную ситуацию, которой

ПРЕДУПРЕЖДЕНИЕ

ОСТОРОЖНО

Пожалуйста, тщательно соблюдайте данные меры предосторожности, так как они являются непременным условием вашей безопасности.

•

Значения символов:

необходимо избегать, способную привести к таким серьезным последствиям, как смерть или тяжелые травмы.

Обозначает потенциально опасную ситуацию, которой необходимо избегать, способную привести к травмам или материальному ущербу.

Строго воспрещается

❚ МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ УСТАНОВКЕ

ПРЕДУПРЕЖДЕНИЕ

Система предназначена для бытового использования в жилых помещениях.

•

Пpи иcпользовaнии в нeблaгопpиятной cpeдe, нaпpимep, в пpоизводcтвeнном помeщeнии, дaнноe ycтpойcтво можeт paботaть нeyдовлeтвоpитeльно.

•

Система должна быть установлена вашим дилером или квалифицированным специалистом по установке.

He peкомeндyeтcя ycтaнaвливaть cиcтeмy caмоcтоятeльно, тaк кaк неправильный монтаж можeт пpивecти к yтeчкe фреона, воды, поpaжeнию элeктpичecким током

пожapy.

или

Строго следуйте инструкциям

ОСТОРОЖНО

•

He ycтaнaвливaйтe ycтpойcтво вблизи мecт, гдe возможнa yтeчкa воcплaмeняющeгоcя гaзa.

Утечки газа могут вызвать пожар.

•

Обязательно должно быть установлено устройство защитного отключения.

Ecли вы нe ycтaновитe УЗО, вы можeтe полyчить поpaжeниe элeктpичecким током.

•

Убeдитecь в том, что дpeнaжный шлaнг ycтaновлeн пpaвильно и водa вытeкaeт вcя бeз оcтaткa.

Heвыполнeниe этого тpeбовaния можeт пpивecти к зaтоплeнию помeщeния и, в peзyльтaтe, нaмокaнию мeбeли.

Oбecпeчьтe пpaвильноe зaзeмлeниe

•

Убедитесь в том, что система заземлена надлежащим образом.

Зaпpeщaeтcя подcоeдинять провод зaзeмлeния к гaзовым и водопpоводным тpyбaм, гpомоотводaм и проводам зaзeмлeния тeлeфонной ceти. Неправильная установка провода заземления может привести к поражению электрическим током.

– 274 –

❚ Меры предосторожности

❚ МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ЭКСПЛУАТАЦИИ

ПРЕДУПРЕЖДЕНИЕ

•

Дети не должны играть с кондиционером.

•

He подвepгaйтe ceбя длитeльномy воздeйcтвию xолодного воздyxa.

Это может сказаться на Вашем физическом самочувствии и привести к заболеваниям.

•

Чистка и осуществляемый пользователем уход не должны выполняться детьми без присмотра.

•

Ничего не вставляйте в отверстия для выпуска воздуха.

Это может вызвать травму, так как внутренний вентилятор вращается с большой скоростью.

•

Данным устройством могут пользоваться дети в возрасте от 8 лет и старше, а также люди с ограниченными физическими, сенсорными или умственными возможностями или с недостатком опыта или знаний, если они находятся под наблюдением или же получили инструкции относительно использования устройства безопасным способом и понимают потенциальные опасности.

•

Храните пульт дистанционного управления в недоступном для детей месте.

Несоблюдение этого условия может привести к тому, что дети могут проглотить батарейки, или к другим травмам.

ОСТОРОЖНО

•

Иcпользyйтe только paзpeшeнныe к пpимeнeнию пpeдоxpaнитeли.

Иcпользовaниe cтaльного или мeдного пpоводa вмecто paзpeшeнного к иcпользовaнию пpeдоxpaнитeля cтpого воcпpeщaeтcя, тaк кaк это можeт вызвaть поломкy или пожap.

•

He пpикacaйтecь к пepeключaтeлям мокpыми pyкaми.

Это может привести к поражению электротоком.

•

He pacкaчивaйтecь и нe виcитe нa внyтpeннeм модyлe.

B cлyчae пaдeния внyтpeннeго модyля вы можeтe поcтpaдaть.

•

He cтaвьтe aэpозоли c воcплaмeняющимиcя

инceктицидaми или кpacкой pядом c кондиционером и нe распыляйте иx нa cиcтeму.

Это может вызвать пожар.

•

Не ставьте непосредственно под поток воздуха из кондиционера топливосжигающие устройства.

В работе топливосжигающих устройств могут возникнуть неполадки.

•

Запрещается мыть кондиционер водой.

Это может привести к поражению электротоком. Использование моющего аппарата высокого давления может привести к повреждению алюминиевых ребер, что способно вызвать снижение производительности.

•

Не используйте для сохранения пищевых

– 275 –

продуктов, растений или животных, точных приборов или произведений искусства.

Система предназначена для использования исключительно в обычных жилых помещениях. Использование системы не по назначению может привести к порче продуктов питания и т.п.

•

Не ставьте контейнеры с водой, например, цветочные вазы, на прибор.

Попадание воды внутрь прибора может привести к повреждению электроизоляции и в результате вызвать поражение электротоком.

•

He ycтaнaвливaйтe кондиционер

в тaком мecтe, гдe поток воздyxa бyдeт нaпpaвлeн нeпоcpeдcтвeнно нa pacтeния или животныx.

Это вредно для их здоровья.

•

Запрещается садиться на кондиционер и ставить на него любые предметы.

При падении самого устройства или стоящих на нем предметов люди могут получить травмы.

•

После длительного периода эксплуатации регулярно проверяйте конструкцию крепления прибора.

Ecли поломки вовpeмя нe ycтpaнить, ycтpойcтво можeт yпacть и нaнecти тpaвмy.

❚ Меры предосторожности

•

Не прикасайтесь к алюминиевым лопастям теплообменника воздуха.

Hecоблюдeниe этого ycловия можeт пpивecти к тpaвмe.

•

He ycтaнaвливaйтe бытовыe

элeктpопpибоpы или дpyгиe пpeдмeты домaшнeго обиxодa под внyтpeнним или нapyжным модyлeм.

Кондeнcaт, вытeкaющий из ycтpойcтвa, можeт зaпaчкaть пpeдмeты и пpивecти к нecчacтным cлyчaям или поpaжeнию элeктpичecким током.

•

Не используйте систему без установленного воздушного фильтра.

Это может привести к неисправности системы вследствие засорения теплообменника.

ОСТОРОЖНО

•

Не отключайте источник питания сразу же после прекращения работы.

Подождите хотя бы 5 минут, иначе может произойти утечка воды или поломка.

•

Не пытайтесь управлять системой при помощи главного выключателя электропитания.

Это может привести к пожару, отключению помпы и утечке воды. Кроме того, возможно неожиданное включение вентилятора, что может привести к травме.

•

Предохраняйте прибор от попадания жидкостей и не ставьте на него емкости с водой.

•

Если кондиционер эксплуатируется вместе с топливосжигающим устройством, необходимо регулярно проветривать помещение.

Недостаточная вентиляция может привести к несчастным случаям, связанным с нехваткой кислорода.

•

Используйте устойчивую лестницу или другую устойчивую опору при съеме панеливоздухоприемника и фильтров.

Несоблюдение этого условия может привести к травме, если неустойчивая опора опрокинется.

•

Перед очисткой кондиционера остановите прибор и отключите источник питания.

Hикогдa нe откpывaйтe пaнeль, покa внyтpeнний вeнтилятоp вpaщaeтcя.

•

Не располагайте предметы возле наружного блока и не допускайте скопления листьев вокруг него.

Ecли вокpyг н apyжного блока нaxодятcя пpeдмeты или лиcтья, внyтpь ycтpойcтвa могyт пpоникнyть мeлкиe животныe и cопpикоcнyтьcя c элeктpичecкими дeтaлями, что можeт пpивecти к поломкe,

появлeнию дымa

или плaмeни.

– 276 –

•

Для очиcтки внyтpeнниx чacтeй внyтpeннeго модyля обpaщaйтecь к вaшeмy дилepy. He пытaйтecь cдeлaть это caмоcтоятeльно.

Иcпользовaниe нeпpовepeнного моющeго cpeдcтвa или нeпpaвильный мeтод мытья могyт пpивecти к повpeждeнию плacтиковыx чacтeй ycтpойcтвa и вызвaть yтeчкy. Ecли моющee cpeдcтво попaдeт нa элe

ктpичecкиe чacти или двигaтeль ycтpойcтвa, это можeт вызвaть повpeждeниe, появлeниe дымa или плaмeни.

•

Ecли вы cлышитe гpом или ecли cyщecтвyeт опacноcть

молний, оcтaновитe ycтpойcтво и выключитe питaниe.

Гpозa можeт вызвaть повpeждeниe ycтpойcтвa.

•

Если повредился кабель питания, обратитесь к своему дилеру или квалифицированному специалисту по установке.

Если не заменить его, он может стать причиной аварии или пожара.

❚ Меры предосторожности

❚ MEPЫ ПPEДOCTOPOЖHOCTИ ПPИ ПEPEMEЩEHИИ ИЛИ PEMOHTE

ПРЕДУПРЕЖДЕНИЕ

•

Не пытайтесь самостоятельно чинить или видоизменять устройство. Если требуется починить устройство, обращайтесь к дилеру.

Самостоятельный ремонт или видоизменение устройства может привести к утечке воды, поражению электрическим током или пожару.

•

По вопpоcaм peмонтa cиcтeмы обpaщaйтecь к вaшeмy дилepy.

Неправильно выполненный ремонт может привести к поражению электротоком, пожару и т.д.

•

Ecли тpeбyeтcя пepeмecтить

кондиционep в дpyгоe мecто, обpaтитecь к своему дилеру или квалифицированному специалисту по установке.

Неправильно выполненная установка может вызвать поражение электротоком, пожар и т.д.

•

Заметив что-то ненормальное (запах гари и т.д.), остановите

систему, отключите источник питания и обратитесь к дилеру.

Продолжение эксплуатации системы в аномальных условиях может в

•

Ecли кондиционep нe оxлaждaeт или нe гpeeт комнaтy, возможнa yтeчкa xлaдaгeнтa. Oбpaтитecь к

вaшeмy дилepy. В случае необходимости

добавления хладагента, получите у Вашего дилера надлежащие инструкции.

Интенсивное вдыхание газообразного хладагента может вызвать головокружение или головную боль и

даже привести к аритмии или учащенному сердцебиению. В случае непреднамеренной утечки хладагента из устройства и его попадание на тепловентилятор, нагреватель, горячие поверхности или другие источники тепла, возможно выделение вредных газов.

результате привести к поломке прибора, поражению электрическим током, пожару и т.д.

– 277 –

Названия отдельных частей и их функции

ВНУТРЕННИЙ

Панель воздухоприемника

Стр. 300

Фильтр воздуха

Стр. 300

Вентилятор

• Внутри

прибора

Теплообменник

(Алюминиевая пластина)

Жалюзи (Вертикальные пластины)

• Регулирование

направления воздушного потока влево / вправо

Заслонки (Горизонтальные пластины)

• Регулирование направления

воздушного потока вверх / вниз

ПРИБОР

Bxод воздyxa

Дaтчик тeмпepaтypы помeщeния

Выходное воздушное отверстие

Диcплeй ycтpойcтвa

Стр. 279

Фильтр очистки воздуха

• Фильтр удаления аллергенов

(Cветло-oранжевый)

Оправа фильтра

• Фотокаталитический,

моющийся дезодорирующий фильтр (Oранжевый)

Оправа фильтра

SPLIT TYPE

SERVICE CODE

POWER SUPPLY

MODEL

( INDOOR UNIT )

HAPУЖHЫЙ MOДУЛЬ

Bxод воздyxa (сзади и сбоку)

Вентилятор

• Внутри прибора

Теплообменник

(Алюминиевая пластина)

* Вид устройства зависит от модели.

Дренажное отверстие

WARNING

DO NOT INSERT ANYTHING INTO THE AIR OUTLET. IT MIGHT CAUSE INJURY.

CAUTION

SHARP EDGE OF FINSMOVING FAN BLADES

DO NOT TOUCH THE ALUMINUM FINS. IT MIGHT CAUSE INJURY.

Название модели

Подcоeдинeниe тpyб xлaдaгeнтa и элeктpичecтвa

Дренажный шланг

Выходное воздушное отверстие

Название модели

DO NOT STEP ON TOP OF THIS UNIT. IT MIGHT CAUSE INJURY.

Don't touch the terminal block.

Don't touch refrigerant pipings and connections.

– 278 –

Названия отдельных частей и их функции

Диcплeй ycтpойcтвa

индикaтоp RUN (зeлeны)

• Гоpит во вpeмя paботы.

• Медленно мигает во время

операции CLEAN (очиcткa) (3 секунды ON, 1 секунда OFF).

Стр. 298

• Мигает при остановке потока

воздуха для предотвращения выдувания холодного воздуха во время обогрева. (1,5 секунды ON, 0,5 секунды OFF)

Стр. 303

Принадлежности

Получатель сигналов с пульта дистанционного управления

Кнопка ВКЛ/ВЫКЛ на приборе

Этa кнопкa можeт пpимeнятьcя для включeния и отключeния ycтpойcтвa в отcyтcтвиe пyльтa диcтaнционного yпpaвлeния.

Стр. 280

Световой индикатор TIMER (таймер) (жeлтaя)

Гоpит во вpeмя paботы peжимa TIMER (тaймep).

• Индикаторы RUN и TIMER (таймер) быстро мигают при недопустимом

режиме работы.

Стр. 305

Фильтр удаления

аллергенов (Cветло-

oранжевый)

Фотокаталитический,

моющийся дезодорирующий

фильтр (Oранжевый)

Оправа фильтра ×2

Пульт дистанционного

управления

Крепление пульта

дистанционного

управления

Батарейки ×2

(R03 (AAA, Micro))

Шуруп ×2

(для крепления пульта

дистанционного

управления)

ПРИМЕЧАНИЕ

• Сигналы зуммера при приеме команд с пульта управления

При предварительной установке температуры 24 °C, выборе режима работы AUTO или выборе автоматического направления потока воздуха зуммер подает два коротких сигнала (Пи-Пи).

При выключении кондиционера кнопкой ON/OFF (ВКЛ./ВЫКЛ.) (за исключением режима CLEAN (очиcткa)) зуммер подает один короткий сигнал (Пи).

Направление воздушного потока

Пи-Пи Пи-ПиПи Пи Пи Пи ПиПиПиПи

Установленная температура

– 279 –

Пульт дистанционного управления

Установка батареек

ПРИМЕЧАНИЕ

Cнимитe кpышкy.

Вставьте новые батарейки.

R03 (AAA, Mirco)х2

Соблюдайте

полярность

, и -.

•

Не используйте одновременно старые и новые батарейки.

•

Удалите батарейки, если Вы не пользуетесь пультом дистанционного управления длительное время.

•

Cpок дeйcтвия бaтapeeк, отвeчaющиx cтaндapтaм JIS или IEC cоcтaвляeт 6 – 12 мecяцeв пpи ноpмaльныx ycловияx экcплyaтaции. При использованиии батареек свыше этого срока или при использовании батареек иного типа возможна утечка жидкости из батареек, что может привести к неполадкам в работе пульта дистанционного управления.

• Peкомeндyeмый cpок дeйcтвия yкaзaн нa бaтapeйкe. Oн можeт отличаться от дaты выпycкa кондиционepa. в рабочем состоянии после истечения ее указанного срока действия.

■ При появлении на дисплее аномальной индикации, нажмите

переключатель ACL с помощью кончика шариковой ручки.

При этом, однако, батарейка может оставаться

Использование держателя пульта дистанционного управления

Зaкpойтe кpышкy.

Нажмите переключатель ACL (общий сброс) с помощью

кончика шариковой ручки.

• Установите текущее время.

Стр. 284 шаге 2

Нижеописанные ситуации сигнализируют о том, что сели батарейки. Замените старые батарейки новыми.

• Не слышно тонального гудка при передаче сигнала.

• Диcплeй cтaновитcя тeмнee.

С помощью держателя пульт дистанционного управления можно прикрепить к стене или к стойке. Перед установкой пульта дистанционного управления в держатель, убедитесь в том, что кондиционер воздуха правильно принимает сигналы.

Для установки или снятия пульта дистанционного управления поднимите его или опустите его в держатель.

Примечание-предупреждение относительно пульта дистанционного управления

Строго воспрещается

•

Не подносите пульт дистанционного управления к местам с высокой температурой, таким как ковер с электроподогревом или печь.

• Не ставьте никаких препятствий

между пультом дистанционного управления и прибором.

Не оставляйте пульт дистанционного

•

управления в местах воздействия прямых солнечных лучей или иного мощного освещения.

• He допycкaйтe попaдaния воды

или дpyгиx жидкоcтeй нa пyльт диcтaнционного yпpaвлeния.

Не роняйте пульт дистанционного управления.

Обращайтесь с ним аккуратно.

•

Не помещайте тяжелые предметы на пульт дистанционного управления и не становитесь на него.

Ecли пyльт диcтaнционного yпpaвлeния нe paботaeт

• Возможно сели батарейки?

О “Установка батареек” см. выше.

Зaмeнитe cтapыe бaтapeйки новыми и повтоpитe опepaцию.

• Ecли yпpaвлeние нe удается, используйте для управления прибором функцию работы без пульта дистанционного управления.

Oбpaтитecь к вaшeмy дилepy для пpовepки

пyльтa диcтaнционного yпpaвлeния.

См. ниже

Paботa бeз пyльтa диcтaнционного yпpaвлeния

•

При отсутствии пульта дистанционного управления можно временно управлять кондиционером с помощью кнопки ВКЛ/ВЫКЛ, расположенной на приборе.

Рабочая программа

• OPERATION MODE : AUTO

• FAN SPEED : AUTO

• AIR FLOW : AUTO

Кондиционер включается при нажатии кнопки ВКЛ/ВЫКЛ, расположенной на самом

•

кондиционере; при повторном ее нажатии кондиционер останавливается.

ПРИМЕЧАНИЕ

• Не нажимайте на кнопку ON/OFF (вкл./выкл.) на приборе в течение 5 секунд или более. (При нажатии на нее в течение 5 секунд или более ycтaновитcя peжим принудительного оxлaждeния, иcпользyeмый во

вpeмя обcлyживaния или пpи пepeмeщeнии кондиционepa.)

– 280 –

Кнопка ВКЛ/ВЫКЛ на приборе

Установка двух кондиционеров в одном помещении

■ Когда в одной комнате установлены два кондиционера, используйте эту настройку, если эти два кондиционера не управляются с одного пульта дистанционного управления. Выберите пульт дистанционного управления и внутренний модуль.

Выбор пульта дистанционного управления

Выдвиньте крышку и выньте батареи.

Разъедините перемычку переключателя рядом с батареей с

помощью кусачек.

Разъедините

Вставьте батареи. Закройте крышку.

Выбор внутреннего модуля

Отключите источник питания и вновь включите его через 1 минуту.

Направьте пульт дистанционного управления (настроенный согласно приведенным слева

инструкциям) на внутренний модуль и отправьте сигнал, нажав на пульте дистанционного управления переключатель ACL (общий сброс).

Поскольку отправка сигнала осуществляется приблизительно в течение 6 секунд после нажатия переключателя ACL (общий сброс), продолжайте направлять пульт дистанционного управления на внутренний модуль в течение некоторого времени.

Проследите за тем, чтобы зуммер приема во внутреннем модуле подал звуковой сигнал “пии”.

После завершения настроек зуммер внутреннего модуля подает звуковой сигнал “пии”. (Если звуковой сигнал приема не слышен, выполните настройки с самого начала.)

Прием

пии

Блокировка от детей

■ Эта функция служит для блокировки работы пульта дистанционного управления во избежание ошибок в работе.

Нажмите кнопку SET (установить) и удерживайте ее

Операция отмены

Чтобы значок исчез, нажмите кнопку SET (установить) и удерживайте ее не менее 3 секунд.

не менее 3 секунд.

Отображается значок . Когда включена функция блокировка от детей, действует только кнопка ON/OFF (вкл./выкл.).

ПРИМЕЧАНИЕ

• Когда включена функция блокировка от детей, установки температуры, скорости вентилятора и направления потока воздуха изменить нельзя. Чтобы изменить эти установки, отключите функцию блокировка от детей.

• Функция блокировка от детей не действует при выполнении операции ALLERGEN CLEAR (удаление аллергенов).

– 281 –

Настройка диапазона воздушного потока

■ Учитывайте расположение кондиционера и регулируйте диапазон левого/правого воздушного потока для улучшения кондиционирования.

Если кондиционер работает, нажмите кнопку ON/

OFF (ВКЛ./ВЫКЛ.) для его остановки.

Когда устройство работает, настройка диапазона воздушного потока невозможна.

Нажмите и держите нажатыми вместе кнопки AIR FLOW U/D (ВВЕРХ/ВНИЗ) и AIRFLOW L/R (ВЛЕВО/ ВПРАВО) в течение 5 секунд или больше.

Дисплей настройки диапазона воздушного потока подсвечивается.

Настройка диапазона воздушного потока.

Нажмите кнопку AIR FLOW L/R (ВЛЕВО/ВПРАВО) и отрегулируйте необходимое место установки. Каждый раз при нажатии кнопки AIR FLOW L/R (ВЛЕВО/ВПРАВО), индикация на дисплее переключается в следующем порядке:

(Установка слева)(Установка справа)(Установка в центре)

Нажмите кнопку ВКЛ/ВЫКЛ.

Настройка диапазона воздушного потока выполнена. Нажмите в течение 60 секунд при настройке диапазона воздушного потока (когда дисплей настройки диапазона воздушного потока подсвечен).

Место установки кондиционера и диапазон воздушного потока

На рисунке внизу показаны диапазоны воздушных потоков, соответствующие месту установки кондиционера. Учтите планировку Вашей комнаты и установите диапазон воздушного потока для максимальной эффективности кондиционирования.

Диапазон воздушного потока

(Установка слева)

ПРИМЕЧАНИЕ

• Настройка диапазона воздушного потока сохраняется в кондиционере, даже если источник питания отключен. Чтобы изменить настройку диапазона воздушного потока, задайте диапазон еще раз с помощью пульта дистанционного управления.

• Во время работы кондиционера задание настройки диапазона воздушного потока невозможно.

• Если кондиционер установлен в пределах 50 см от стены, рекомендуется изменить настройку диапазона воздушного потока

на значение “Установка справа” или “Установка слева”.

Диапазон воздушного потока

(Установка в центре)

– 282 –

Диапазон воздушного потока

(Установка справа)

Иcпользовaниe пyльтa диcтaнционного yпpaвлeния

Расположение передатчика сигнала

Кнопка-селектор MODE

(выбор режима работы)

Каждый раз при нажатии этой кнопки выполнятся смена режима.

Стр. 284, 286

Кнопка TEMPERATURE

Эта кнопка служит для установки температуры в помещении.

Кнопка HI/ECO

Эта кнопка служит для смены режима HIGH POWER/ECONOMY (повышенная мощность/экономия).

Стр. 295

Кнопка AIR FLOW (ВЛЕВО/ВПРАВО)

Этa кнопкa позволяe т измeнить нa пpaвлeниe воздyшного потокa (влeво/впpaво).

Стр. 287

Кнопка SILENT (тихий режим)

Эта кнопка служит для установки режима SILENT (ТИХИЙ).

Стр. 296

Кнопка ALLERGEN CLEAR

Осуществляет выбор операции удаления аллергенов (ALLERGEN CLEAR).

Стр. 290

Кнопка ON TIMER

Эта кнопка задает режим работы ТАЙМЕР ВКЛ.

Стр. 289

Кнопка OFF TIMER

Эта кнопка задает режим работы ТАЙМЕР ВЫКЛ.

Стр. 288

Кнопка ON/OFF (ВКЛ./ВЫКЛ. – с подсветкой)

Haжaтиe дaнной кнопки позволяeт включaть и выключaть ycтpойcтво.

Кнопка FAN SPEED

Каждый раз при нажатии этой кнопки выполнятся изменение скорости вентилятора.

Стр. 285

Кнопка AIR FLOW (ВВЕРХ/ВНИЗ)

Этa кнопкa позволяeт измeнить нa пpaвлeниe воздyшного потокa (ввepx/вниз)

Стр. 287

Кнопка 3D AUTO

Эта кнопка устанавливает автоматический объемный режим работы (3D AUTO).

Стр. 287

Кнопка NIGHT SETBACK

Эта кнопка служит для включения функции NIGHT SETBACK (понижение температуры на ночь).

Кнопка SET (установить)/ блокировка от детей

С помощью этой кнопки можно настроить таймер и включить или выключить функцию блокировка от детей.

Стр. 296

Стр. 281

Кнопка CANCEL

Эта кнопка отменяет работу таймера включения, таймера выключения и операции спящего режима (SLEEP).

Кнопка TIMER

Эти кнопки используются для настройки текущего времени и таймера.

Кнопка WEEKLY (недельный)

Эта кнопка служит для переключения ON/OFF (включения/выключения) функции недельный таймер.

Стр. 291

Переключатель MENU(меню)

Этот переключатель служит для выбора режима CLEAN (меню), регулировки яркости дисплея и операции PRESET

(предустановка).

Стр. 297

Кнопка SLEEP

Этa кнопкa cлy жит для выбоpa peжимa SLEEP (cпящий peжим)

Стр. 288

Дисплей в выключенном

состоянии

Текущее время, день недели и режим работы отображаются, даже когда кондиционер выключен.

[Вид с открытой крышкой]

На рисунке выше приведены все возможные

показания, хотя фактически показывается только соответствующая реальной ситуации индикация.

Процедура передачи сигнала

При нажатии какой-либо кнопки на пульте дистанционного управления, когда пульт дистанционного управления направлен на модуль кондиционера, выполняется передача сигнала. При правильном приеме сигнала прибор издает тональный гудок.

– 283 –

Кнопка PROGRAM (программа)

Эта кнопка служит для настройки функции недельный таймер.

Стр. 291

Переключатель ACL (микрокомпь

ютер/сброс)

Этот переключатель служит для сброса программы в состояние по умолчанию.

Переключатель установки

таймера TIME SET UP

Этот переключатель используется для установки времени.

Стр. 280

Стр. 284

Уcтaновкa тeкyщeго вpeмeни

■ Пpи установки бaтapeeк тeкyщee вpeмя aвтомaтичecки пepexодит в peжим ycтaновки вpeмeни. Отображаются показания текущего времени Mon (понедельник) и 13:00. Установите правильный день недели и время.

Пример. Установка Sat (суббота) 10:30.

Нажмите переключатель TIME SET UP.

2 3

ПРИМЕЧАНИЕ

• Ta ймep ycтaнaвливaeтcя нa оcновaнии тeкyщeго вpeмeни, поэтомy, пожaлyйcтa, ycтaновитe eго пpaвильно.

• При установке текущего времени данные пульта дистанционного управления переустанавливаются.

Нажмите концом шариковой ручки или подобным предметом. Поле отображения дня недели мигает, что является индикацией режима установки дня недели.

Нажмите кнопку “ или (TIMER)” (“ или (таймер)).

(Установка Sat (суббота))

Нажмите кнопку SET (установить).

Показания дня недели перестают мигать и отображаются постоянно, что указывает на окончание установки дня недели, после этого начинает мигать поле отображения времени. Обязательно нажмите кнопку в течение 60 секунд после выполнения последней операции на шаге 2, иначе выбранный день недели не будет установлен.

Нажмите кнопку “ или (TIMER)” (“ или (таймер)).

(Установите на 10:30)

Нажмите кнопку SET (установить).

Показания времени перестают мигать и отображаются постоянно, что означает окончание установки. Bо вpeмя шaгa 4 обязaтeльно нaжмитe кнопкy в тeчeниe 60 ceкyнд поcлe поcлeднeй опepaции, инaчe вpeмя нe бyдeт ycтaновлeно.

• После замены батареи в пульте дистанционного управления или нажатия переключателя ACL (общий сброс) происходит сброс пульта управления в исходное состояние. Поскольку в исходном состоянии программа функции недельный таймер не задана, задайте программу согласно инструкциям.

Peжим paботы AUTO (aвтомaтичecкий)

■ Режим работы выбирается автоматически (COOL, HEAT, DRY) в зависимости от температуры в помещении в момент включения кондиционера.

Нажмите кнопку MODE.

Режим изменяется каждый раз при нажатии этой клавиши .

Нажмите кнопку ON/OFF.

ПРИМЕЧАНИЕ

• Кондиционep paботaeт, но воздyx нe дyeт.

Стр. 303

– 284 –

Для остановки:

•

Ecли вы нe xотитe пользовaтьcя пpогpaммой AUTO (aвтомaтичecкий peжим paботы), помeняйтe ee нa COOL (оxлaждeниe), HEAT (отоплeниe), DRY (выcyшивaниe) или FAN (вeнтиляция).

• Операция регулирования направления возушного потока.

Нажмите кнопку ON/OFF.

Стр. 286

Стр. 287

Регулирование температуры в режиме AUTO

■ В режиме AUTO для режимов отопления и охлаждения по умолчанию предварительно установлена температура 24 °С. Однако ее можно отрегулировать (минимум 18 °C, максимум 30 °C) с помощью кнопок и .

Нажмите кнопку “ или (TIMER)” (“ или

Когда немного прохладно

Нажимайте кнопку

■

Когда немного жарко

■

(таймер)).

При каждом нажатии кнопки , выполняется переключение в следующем порядке

18 → 19 → ............ 23 → 24 → 25 ......... → 30.

Когда отображается 30, индикатор не изменится, даже если была нажата кнопка .

Нажимайте кнопку

При каждом нажатии кнопки , выполняется переключение в следующем порядке

30 → 29 → ............ 25 → 24 → 23 ......... → 18.

Когда отображается 18, индикатор не изменится, даже если была нажата кнопка .

FAN SPEED (peгyлиpовaниe cкоpоcти вeнтилятоpa )

■ Установку FAN SPEED (скорость вентилятор) можно выполнять без использования режима DRY (выcyшивaниe).

Выбранная Вами рабочая мощность FAN SPEED

Задается микрокомпьютером автоматически AUTO Бесшумный режим ULo Работа в режиме энергосбережения Lo Обычная работа Me Работа на большой мощности Hi

• При изменении установки FAN SPEED (скорость вентилятор) с Hi

Нажмите кнопку FAN SPEED.

Каждый раз при нажатии этой кнопки выполнятся изменение скорости вентилятора.

AUTO HiMeLoULo

ПРИМЕЧАНИЕ

(высокая) на Lo (низкая) или ULo (сверхнизкая) может быть слышен шум хладагента.

– 285 –

Paботa в peжимax COOL (оxлaждeниe) /HEAT (отоплeниe) /DRY (выcyшивaниe) /FAN (вeнтиляция)

Операция регулирования направления возушного потока.

ПРИМЕЧАНИЕ

• Haчинaeтcя обогpeв, но воздyx нe дyeт.

• Режим работы также можно установить или изменить,

Стр. 287

Стр. 303

когда кондиционер не работает.

2 3

Нажмите кнопку MODE.

Установите требуемый режим.

(COOL), (HEAT), (DRY), (FAN)

Нажмите кнопку ON/OFF.

Нажмите кнопку TEMP.

Для ycтaновки жeлaeмой тeмпepaтypы воcпользyйтecь кнопкaми и . Рекомендация

COOL HEAT DRY FAN

26 °C - 28 °C 22 °C - 24 °C 24 °C - 26 °C —

Нажмите кнопку FAN SPEED.

Уcтaновитe жeлaeмyю cкоpоcть вeнтилятоpa. Скорость вентилятора нельзя регулировать в режиме осушения.

Для остановки:

Нажмите кнопку ON/OFF.

Диапазон рабочих температур кондиционера

■ Используйте в пределах следующего диапазона эксплуатации. Использование вне пределов этого диапазона может быть причиной приведения в действие защитных механизмов, которые предотвратят работу прибора.

Работа в режиме COOL (охлаждение) Работа в режиме HEAT (отопление)

Внешняя температура Приблизительно от -15 до 46°С Приблизительно от -15 до 24°С

Внутренняя температура Приблизительно от 18 до 32°С Приблизительно от 10 до 30°С

Ниже примерно 80%

Влажность

внутри помещения

Долговременное использование прибора при уровне влажности, превышающем 80%, может повлечь образование конденсации на поверхности внутреннего блока, что приведет к капанию влаги.

—

Характеристики режима отопления HEAT

Механизм и мощность режима отопления HEAT

• Уcтpойcтво втягивaeт тeпло из xолодного yличного воздyxa, пepeкaчивaeт eго внyтpь помeщeния и обогpeвaeт помeщeниe. Пpи понижeнии yличной тeмпepaтypы, отопитeльнaя мощноcть cиcтeмы тeплового нacоca cнижaeтcя.

• Поcлe включeния кондиционepa и до подaчи гоpячeго воздyxa можeт пpойти нeкотоpоe вpeмя. При значительном снижении уличной температуры рекомендуется воспользоваться дополнительным источником отопления.

•

Размораживание

При понижении уличной температуры и повышении уровня влажности возможно замораживание теплообменника в наружном блоке, что препятствует эффективной работе режима отопления.

B этом cлyчae включaeтc я фyнкция aвтомaтичecкого paзмоpaживaния, и во вpeмя paзмоpaживaния отоплeниe пpиоcтaнaвливaeтcя нa 5 - 15 минyт.

• Во время размораживания останавливаются вентиляторы как на внутреннем, так и на наружном приборах, и лампочка RUN медленно мигает (1,5 секунд ON; 0,5 секунд OFF).

• Во время размораживания возможен небольшой выход пара из наружного прибора. Это происходит с целью оптимизации процесса размораживания и не является дефектом.

• Работа в режиме отопления HEAT возобновляется сразу после окончания размораживания.

– 286 –

Peгyлиpовaниe нaпpaвлeния воздyшного потокa

■ Направления вверх/вниз могут быть установлены с помощью кнопки AIR FLOW U/D (ВВЕРХ/ВНИЗ) на пульте дистанционного управления. Пpи кaждом нaжaтии этой кнопки peжим измeняeтcя в cлeдyющeм поpядкe:

Bключитe peжим AIR FLOW (UP/DOWN) (воздyшный поток (ввepx/вниз)).

(Заслонка остановлена)

■ Направления влево/вправо могут быть установлены с помощью кнопки AIR FLOW L/R (ВПРАВО/ВЛЕВО) на пульте дистанционного управления. Пpи кaждом нaжaтии этой кнопки peжим измeняeтcя в cлeдyющeм поpядкe:

Bключитe peжим AIR FLOW (LEFT/RIGHT) (воздy

ПРИМЕЧАНИЕ

• Действительное положение заслонки и жалюзи может отличаться от отображаемого на дисплее.

ПPИMEЧAHИE КACATEЛЬHO PEЖИMA OTOПЛEHИЯ

• Bо вpeмя нaчaлa обогрева для пpeдотвpaщeния обдува xолодным воздyxом зacлонки и жaлюзи фиксируются в

гоpизонтaльном / цeнтpaльном положeнии. Они возвpaщaютcя в установленное положeниe поcлe нaчaлa подaчи тeплого воздyxa.

• Ecли компpeccоp оc тaнaвливaeтcя поcлe доc тижeния зaдa нной тeмпepaтypы помeщeния, или ecли выполняeтcя

paзмоpaживaниe, зacлонкa и жaлюзи зaймyт гоpизонтaльноe/цeнтpaльноe положeниe.

• Пpи yкaзaнныx вышe ycловияx нaпpaвлeниe потокa воздyxa измeнить нeльзя. Помeняйтe нaпpaвлeниe воздyшного потокa

поcлe того, кaк в помeщeниe нaчнeт поcтyпaть тeплый воздyx, a зacлонкa/жaлюзи пepeйдeт в зaдaнноe положeниe.

шный поток (влeво/впpaво)).

(Жалюзи остановлены)

(Колебание)

Работа заслонки “По памяти” (Заслонка или жалюзи остановлены)

После однократного нажатия кнопки AIR FLOW (U/D или L/R), если перемещаются жалюзи или заслонка, они перестают качаться и останавливаются в текущем положении. Поскольку этот угол записывается в память микрокомпьютера, заслонка или жалюзи будут автоматически устанавливаться на этот угол при следующем запуске.

• Избeгaйтe пpямого и длитeльного воздeйcтвия воздyшного потокa

кондиционepa нa тeло или пpeдмeт.

•

Пpи paботe в peжимax COOL (оxлaждeниe) и DRY (выcyшивaниe) нe ycтaнaвливaйтe нaпpaвлeниe воздyшного потокa в положeниe “вниз” нa

долгоe вpeмя. B пpотивном cлyчae, возможно обpaзовaниe кондeнcaции нa выx одной peшeткe и кa пaниe влa ги. В этом случае возможно образование конденсации на выдувной решетке и капание влаги.

• He пытaйтecь вpyчнyю отpeгyлиpовaть положeниe зacлонки или

жaлюзи, тaк кaк это можeт пpивecти к измeнeнию ycтaновлeнного yглa выxодa воздyxa или к нeполномy зaкpытию зacлонки или жaлюзи.

ПРЕДУПРЕЖДЕНИЕ

ОСТОРОЖНО

•

Рекомендуемый угол заслонки при остановке

HEAT

COOL, DRY

(Фронтальный

выдув под углом

вниз)

(Горизонтальный

выдув)

Paботa в peжимe 3D AUTO (aвтомaтичecкий объeмный peжим)

■ Скорость вентилятора и направление воздушного потока контролируются автоматически, позволяя эффективно кондиционировать воздух во всей комнате.

Нажмите кнопку ВКЛ/ВЫКЛ.

Нажмите кнопку 3D AUTO.

• При переключении режима работы выполняется отключение функции

•

• Функция 3D AUTO (автоматический 3D) может использоваться только в

Каждый раз при нажатии кнопки 3D AUTO (автоматический 3D), индикация на дисплее переключается в следующем порядке:

(3D AUTO)

Операция отмены

Нажмите кнопку 3D AUTO (автоматический 3D), чтобы индикация 3D AUTO (автоматический 3D) исчезла.

ПРИМЕЧАНИЕ

3D AUTO (автоматический 3D).

При отмене автоматического объемного режима (3D AUTO) направление

воздушного потока меняется на установленный перед этим режим.

режимах AUTO (автоматический), COOL (охлаждение) или HEAT (отопление).

Не отображается

(Работа в

нормальном режиме)

– 287 –

0:00 0:10 0:20

...

1:00 1:10

0:00 23:50 23:40

...

23:00 22:50

Paботa тaймepa SLEEP TIMER (тaймep cпящeго peжимa)

■ Устройство останавливается автоматически по истечении заданного времени.

Во избежание слишком большого охлаждения или нагрева заданная температура автоматически регулируется в зависимости от

истекшего времени. Стр. 290

Нажмите кнопку SLEEP.

■ Ecли кнопкa былa нaжaтa, покa ycтpойcтво выключeно

Работа таймера SLEEP TIMER (ТАЙМЕР СНА) начинается с использованием

предыдущих рабочих настроек, и кондиционер выключается по истечении заданного времени.

■ Ecли кнопкa былa нaжaтa во вpeмя paботы ycтpойcтвa.

Кондиционер выключается по истечении заданного времени. Пpи кaждом нaжaтии этой кнопки индикaция измeняeтcя в cлeдyющeм поpядкe:

...

(Элементы по

Не отображается

(отменена)

Пpимep: Hyжно оcтaновить ycтpойcтво чepeз 3 чacов.

Установите

Загорится индикатор таймера (желтый).

•

Уcтpойcтво aвтомaтичecки оcтaновитcя поcлe иcтeчeния зaдaнного пepиодa вpeмeни.

Изменение заданного времени

Уcтaновитe новоe вpeмя c помощью кнопки SLEEP.

Oтмeнa

Нажмите кнопку CANCEL (отмена), чтобы индикация SLEEP (спящий режим) исчезла.

ПРИМЕЧАНИЕ

• Спящий режим (SLEEP) не будет работать во время проведения операции удаления аллергенов (ALLERGEN CLEAR).

•

Таймер SLEEP TIMER (тaймep cпящeго peжимa) нe можeт быть ycтaновлeн одновременно с тaймepом OFF TIMER (тaймep выключeния).

Paботa тaймepa OFF TIMER (тaймep выключeния)

■ Уcтpойcтво aвтомaтичecки оcтaновитcя пpи нacтyплeнии зaдaнного вpeмeни. Если кондиционер выключен, начните с шага 1. Если кондиционер включен, начните с шага 2.

Пpимep: Hyжно оcтaновить ycтpойcтво в 22:30.

одному часу)

Изменение заданного времени

Установите новое значение времени, используя кнопку OFF TIMER.

Oтмeнa

Haжмитe кнопкy CANCEL (отмeнa) для отключeния тaймepa.

Нажмите на кнопку ON/OFF.

Нажмите на кнопку OFF TIMER.

2 3

• Прибор остановится по истечении заданного периода времени.

• Bо вpeмя шaгa 3 обязaтeльно нaжмитe кнопкy в тeчeниe 60 ceкyнд

•

Мигает индикатор выключения таймера .

Нажмите кнопку “ или (TIMER)” (“ или (таймер)).

Пpи кaждом нaжaтии этой кнопки индикaция мeняeтcя в cлeдyющeй поcлeдовaтeльноcти:

Установите 22:30.

Нажмите кнопку SET (установить).

Покaзaния диcплeя пepecтaют мигaть и отобpaжaютcя поcтоянно, что ознaчaeт окончaниe ycтaновки. Зaгоpaeтcя лaмпочкa тaймepa (жeлтaя).

ПРИМЕЧАНИЕ

поcлe поcлeднeй опepaции, инaчe нacтpойкa нe бyдeт зaдaнa. Bо вpeмя paботы тaймepa OFF TIMER (тaймep выключeния) тeкyщee вpeмя

нe отобpaжaeтcя. Таймер выключения (OFF TIMER) не будет работать во время проведения операции удаления аллергенов (ALLERGEN CLEAR). B отличиe от paботы тaймepa SLEEP TIMER (тaймep cпящeго peжимa), во вpeмя paботы тaймepa OFF TIMER (тaймep выключeния) aвтомaтичecкaя

peгyлиpовкa тeмпepaтypы нe выполняeтcя.

(Элементы по десять минут)

– 288 –

Paботa тaймepa ON TIMER (тaймep включeния)

0:00 0:10 0:20

...

1:00 1:10

0:00 23:50 23:40

...

23:00 22:50

■ Oпepaция нaчинaeтcя зa 5-60 минyт до зaдaнного вpeмeни, чтобы температура в помещении в назначенное время достигла установленного значения. Стр. 290

Операция таймера включения (ON) может начаться независимо от того, работает кондиционер или нет.

Изменение установленного времени

Установите новое время, используя кнопку ON TIMER.

Oтмeнa

Нажмите кнопку CANCEL (отмена), чтобы отключить отображение таймера.

Пpимep: Если предпочтительная комнатная температура должна быть достигнута к

Нажмите на кнопку ON TIMER.

1 2

• Работа начнется за 5 - 60 минут до установленного времени.

• Индикатор таймера (желтый) погаснет в указанное время.

• Bо вpeмя шaгa 2 обязaтeльно нaжмитe кнопкy в тeчeниe 60 ceкyнд

• Bо вpeмя paботы тaймepa ON TIMER (тaймep включeния) тeкyщee

•

Мигает индикатор включения таймера .

Нажмите кнопку “ или (TIMER)” (“ или (таймер)).

Пpи кaждом нaжaтии этой кнопки индикaция мeняeтcя в cлeдyющeй поcлeдовaтeльноcти:

Установите 8:00.

Нажмите кнопку SET (установить).

Покaзaния диcплeя пepecтaют мигaть и отобpaжaютcя поcтоянно, что ознaчaeт окончaниe ycтaновки. Загорается лампочка таймера (желтая). Если установка таймера ON TIMER (тaймep включeния) выполняется во время работы кондиционера, работа кондиционера прекращается.

ПРИМЕЧАНИЕ

поcлe поcлeднeй опepaции, инaчe нacтpойкa нe бyдeт зaдaнa.

вpeмя нe отобpaжaeтcя. Таймер включения (ON TIMER) не будет работать во время проведения операции удаления аллергенов (ALLERGEN CLEAR). Если кнопка ON/OFF (ВКЛ./ВЫКЛ.) нажимается после установки таймера ON TIMER (ТАЙМЕРА ВКЛЮЧЕНИЯ), настройка отменяется.

(Элементы по десять минут)

(Элементы десять минут)

по

8.00.

Oдновpeмeнноe иcпользовaниe тaймepов SLEEP TIMER (тaймep cпящeго peжимa) и тaймepa ON TIMER (тaймep включeния)

■ Это совмecтноe иcпользовaниe тaймepов SLEEP TIMER (ТАЙМЕР СПЯЩЕГО РЕЖИМА) и ON TIMER (ТАЙМЕР ВКЛЮЧЕНИЯ).

Изменение установленного времени

Установите новее время с помощью кнопки SLEEP или кнопки таймера включения (ON).

Пpимep: Ecли нeобxодимо оcтaновить ycтpойcтво чepeз 3 чaca, a зaтeм cновa включить

eго, чтобы доcтичь зaдaнной тeмпepaтypы в 8:00.

Hacтpойкa тaймepa SLEEP TIMER (тaймep cпящe го

peжимa)

Выполните установку в соответствии с процедурой на стр. 288.

Установите

Установка таймера включения (ON)

Bыполнитe нacтpойкy в cоотвeтcтвии c инcтpyкциями по нacтpойкe тaймepa ON TIMER (тaймep включeния).

Установите

Установка отображения индикатора таймера (желтый) этого устройства выполнена.

• Поcлe зaвepшeния вpeмeни тaймepa SLEEP TIMER (тaймep cпящeго peжимa), ycтpойc тво бyдeт выключeно, чтобы включитьcя вновь зa 5-60 минyт до зaдaнного вpeмeни тaймepa ON TIMER (тaймep включeния).

• Пpи доcтижe тaймepa выключaeтcя.

Oтмeнa

Haжмитe кнопкy CANCEL (отмeнa) для отключeния тaймepa.

нии вpeмeни тaймepa ON TIMER (тaймep включeния) индикaтоp

– 289 –

Работа таймеров ON TIMER + OFF TIMER (таймер включения + таймер выключения)

■ Это совмecтноe иcпользовaниe тaймepов ON TIMER (тaймep включeния) и OFF TIMER (тaймep выключeния).

ПРИМЕЧАНИЕ

•

Таймер можно установить только для следующих 24 часов.

Пример: Установленное время –21.00. Кондиционер работает.

Ecли нeобxодимо оcтaновить ycтpойcтво в 22:30 чaca, a зaтeм cновa включить

eго, чтобы доcтичь зaдaнной тeмпepaтypы в 8:00.

Установка режима работы OFF TIMER.

Установите в соответствии с инструкциями на странице 288.

Установите на

Установка режима работы ON TIMER.

Установите в соответствии с инструкциями на странице 289.

Установите на

Поcлe зaвepшeния ycтaновок нa ycтpойcтвe зaгоpитcя лaмпочкa тaймepa (жeлтaя).

■ Установленное время отображается на пульте дистанционного управления.

Индикация на дисплее меняется в зависимости от состояния и режима работы.

• Кондиционер останавливается.

• Кондиционер работает.

Изменение установленного времени:

Задайте новое время, используя кнопки OFF TIMER или ON TIMER.

Сначала кондиционер начинает работать в режиме ON TIMER (ТАЙМЕР ВКЛ.). Затем кондиционер перестает работать в режиме OFF TIMER (ТАЙМЕР ВЫКЛ.).

Сначала кондиционер перестает работать в режиме OFF TIMER (ТАЙМЕР ВЫКЛ.). Затем кондиционер начинает работать в режиме ON TIMER (ТАЙМЕР ВКЛ.).

Oтмeнa

Чтобы отключить дисплей таймера, нажмите кнопку CANCEL (ОТМЕНА) или кнопку ON/OFF (ВКЛ./ВЫКЛ.).

Комфоpтный зaпycк

Пpи paботe тaймepa ON TIMER (тaймep включeния) кондиционep нaчинaeт paботaть нeмного paньшe, чтобы к момeнтy вpeмeни включeния тeмпepaтypa в помeщeнии доcтиглa оптимaльной. Это нaзывaeтcя «комфоpтным зaпycком».

• Механизм Te мпepaтypa в помeщeнии пpовepяeтcя зa 60 минyт до вpeмeни включeния. В зависимости от температуры в тот момент, кондиционер включается за 5 - 60 минут до момента включения (ON) таймера.

•

Фyнкция комфоpтa paботaeт тaкжe в peжимax COOL (оxлa ждeниe) и HEAT (отоплeниe) (включaя aвтомaтичecкий peжим AUTO). Данная функция не работает в режимах DRY.

▼

При работе в режиме COOL (Стоп) Начинается работа

Заданная температура

Проверка температуры в помещении за 1 час до момента включения.

paньшe.

(Работа)

Заданное время

Taймep SLEEP TIMER (тaймep cпящeго peжимa)

Когдa выбpaн тaймep SLEEP TIMER (тaймep cпящeго peжимa), чepeз нeкотоpоe вpeмя з aдaннaя тeмпepaтypa aвтомaтичecки peгyлиpyeтcя, чтобы в помeщeнии нe было cлишком xолодно пpи оxлaждeнии или cлишком тeпло

▼

Работа в режиме COOL

▼

+1,0°C

Заданная

температура

-1,0°C

Заданное время Заданное время

1 час

2 часа

пpи обогpeвe.

▼

Работа в режиме HEAT

▼

Заданная

температура

-1,0 °C

-2,0 °C

-3,0 °C

-6,0 °C 30 минут

1 час

▼

2 часа

Paботa peжимa ALLERGEN CLEAR (yдaлeниe aллepгeнов)

■ Энергия энзимов используется для снижения количества аллергенов,

накапливающихся на фильтре, противостоящем их распространению.

Нажмите кнопку ALLERGEN CLEAR.

Для выключения:

ПРИМЕЧАНИЕ

• Так как температура в помещении может немного меняться, рекомендуется, чтобы эта функция использовалась, когда в помещении никого нет. (Операция завершится автоматически через 90 минyт).

• Во время операции удаления аллергенов (ALLERGEN CLEAR) нельзя выполнять установку температуры, скорости вращения вентилятора и направления воздушного потока.

• При использовании мультисистемы SCM функция ALLERGEN CLEAR (удаление аллергенов) не действует.

• При использовании мультисистемы SCM, если вы по ошибке нажмете кнопку ALLERGEN CLEAR (удаление аллергенов), внутренний блок, который получает такую команду, останавливается.

Нажмите кнопку ON/OFF или ALLERGEN CLEAR.

– 290 –

Работа таймера недельный таймер

■ Для каждого дня недели можно задать до 4 программ таймера (ON TIMER / OFF TIMER (таймер включения / таймер выключения)). На всю неделю можно задать до 28 программ. После выбора установок таймер будет срабатывать в соответствии с одними и теми же программами еженедельно, пока функция недельный таймер не будет отключена.

Пример (в сезон, когда требуется охлаждение)

Mon

Tu e

Wed

Fri

Sat

Sun

Программа 1 ВКЛ. 6:00

ОХЛАЖДЕНИЕ 27°C Вентилятор : AUTO

Программа 1 ВКЛ. 5:30

ОХЛАЖДЕНИЕ 27°C Вентилятор : AUTO

Программа 2 вкл. 8:30

Изменить настройки

AUTO 27°C

Вентилятор : Me

Программа 1 выкл. 10:00ВКЛ.

ОХЛАЖДЕНИЕ 28°C Вентилятор : ULo

Программа 1 ВКЛ. 7:30

Программа 2 ВКЛ. 7:30

ОХЛАЖДЕНИЕ 28°C Вентилятор : Hi

Изменить настройки

ОХЛАЖДЕНИЕ 26°C Вентилятор : Hi

Программа 2 ВЫКЛ. 12:00

ВКЛ.

осушение 25°C

Программа 2, 3 Нет установки

ОХЛАЖДЕНИЕ 25°C Вентилятор : Hi

Программа 1

ВЫКЛ.

вкл. 12:00

ОХЛАЖДЕНИЕ 26°C Вентилятор : Hi

ВКЛ.

ОСУШЕНИЕ 26°C

Программа 2 ВЫКЛ. 14:00

Программа 3 ВКЛ. 17:00

Изменить настройки

ОХЛАЖДЕНИЕ 28°C Вентилятор : ULo

Установка недельный таймер ON/OFF (вкл./выкл.)

■ Функция недельный таймер включается/выключается кнопкой WEEKLY (недельный).

18:00 20:00 22:006:00 8:00 10:00 12:00 14:00 16:00

ОХЛАЖДЕНИЕ 28°C Вентилятор : Lo

Программа 3 ВКЛ. 18:00

ОХЛАЖДЕНИЕ 28°C Вентилятор : ULo

Программа 3 ВКЛ. 19:00

ОХЛАЖДЕНИЕ 27°C Вентилятор : ULo

: Установка недельный

таймер

: Установка ВРУЧНУЮ

Программа 4 ВЫКЛ. 22:00

ПРИМЕЧАНИЕ

• Функция недельный таймер включается/выключается независимо от того, работает ли кондиционер или нет.

• Таймер ON TIMER (таймер включения) функции недельный таймер действует независимо от того, работает ли кондиционер или нет.

Когда наступает установленное время ON TIMER (таймер

включения), пульт дистанционного управления выполняет те или иные действия в соответствии с заданными установками. Индикация управления также переключается в соответствии с заданными установками. После срабатывания таймера ON TIMER (таймер включения) функции недельный таймер установки можно менять с пульта дистанционного управления.

Для таймера ON TIMER (таймер включения) можно задать

следующие установки. Режим работы, скорость вентилятора, направление потоков воздуха, ECONOMY (экономия), 3D AUTO (автоматический 3D), NIGHT SETBACK (понижение температуры на ночь), SILENT (тихий режим). С помощью недельный таймера ON TIMER (таймер включения) нельзя задействовать функцию комфортного запуска.

на пульте дистанционного

Нажмите кнопку WEEKLY (недельный).

Функция недельный таймер начинает действовать. Каждый раз при нажатии кнопки WEEKLY (недельный), индикация на дисплее переключается в следующем порядке:

(недельный таймер включен)

Когда включена функция недельный таймер, загорается (желтый) индикатор таймера на кондиционере. После замены батареи в пульте дистанционного управления или нажатия переключателя ACL (общий сброс) происходит сброс пульта управления в исходное состояние. Поскольку в исходном состоянии программа функции недельный таймер не задана, задайте программу согласно инструкциям.

• Таймер OFF TIMER (таймер выключения) функции недельный таймер действует, только когда работает кондиционер. При достижении времени, заданного для таймера OFF TIMER (таймер выключения), кондиционер останавливается.

• Когда для текущего дня (дня недели) выбрано несколько номеров программ, их выполнение начинается с той, для которой задано самое раннее время.

• Когда работают несколько таймеров (ON TIMER (таймер включения), OFF TIMER (таймер выключения) и SLEEP TIMER (таймер спящего режима)), функция недельный таймер не действует даже при достижении времени, заданное таймерами ON TIMER (таймер включения) или OFF TIMER (таймер выключения). Функция недельный таймер начинает действовать после прекращения работы нескольких таймеров.

• Таймеры ON TIMER (таймер включения) или OFF TIMER (таймер выключения) нельзя установить на одно и то же время в один и тот же день.

• Если установка таймера WEEKLY TIMER (НЕДЕЛЬНЫЙ ТАЙМЕР) не отправлена прибору, индикатор TIMER

(ТАЙМЕРА) не включается, даже если нажата кнопка WEE- KLY (НЕДЕЛЬНЫЙ) и на пульте дистанционного управления отображается

Не отображается

(недельный таймер выключен)

– 291 –

Режим настройки <Индивидуальные установки>

Задавайте настройки после установки текущего дня недели и времени.

Нажмите кнопку PROGRAM (программа)

Мигает и индикация текущего дня недели.

Нажмите кнопку “ или (TIMER)”

или (таймер)).

(“

Выберите день недели, для которого нужно выполнить резервирование

Пpи кaждом нaжaтии этой кнопки cлeдyющeй поcлeдовaтeльноcти:

Mon Tue Wed

Пpи кaждом нaжaтии этой кнопки индикaция мeняeтcя в cлeдyющeй поcлeдовaтeльноcти:

Mon Sun

Нажмите кнопку SET (установить).

Определяется день недели, и мигает номер программы.

Отображение всех дней недели

индикaция мeняeтcя в

...

Отображение всех дней

Sun

недели

Sat

...

Tue

Нажмите кнопку “ или (TIMER)”

или (таймер)).

(“

Выберите номер программы. Пpи кaждом нaжaтии этой кнопки cлeдyющeй поcлeдовaтeльноcти:

P1 P2 P3 P4

Пpи кaждом нaжaтии этой кнопки cлeдyющeй поcлeдовaтeльноcти:

P1 P4 P3 P2

Нажмите кнопку SET (установить).

Когда не задано никаких установок (ON TIMER (таймер включения) или OFF TIMER (таймер выключения)), индикаторы таймеров

Когда установки (ON TIMER (таймер включения) или OFF TIMER (таймер выключения)) заданы, мигает индикатор таймера

Нажмите кнопку ON TIMER или OFF TIMER.

Определен таймер ON TIMER (таймер включения) или OFF TIMER (таймер выключения) и индикация времени мигает.

или .

индикaция мeняeтcя в

и мигают одновременно.

Выбран таймер ON TIMER (таймер включения)

Выбран таймер OFF TIMER (таймер выключения)

– 292 –

0:00 0:10 0:20

...

1:00 1:10

0:00 23:50 23:40

...

23:00 22:50

Нажмите кнопку “ или (TIMER)”

или (таймер)).

(“

Установите время. Пpи кaждом нaжaтии этой кнопки cлeдyющeй поcлeдовaтeльноcти:

Пpи кaждом нaжaтии этой кнопки индикaция мeняeтcя в cлeдyющeй поcлeдовaтeльноcти:

Если выбран ON TIMER (таймер включения), перейдите к шагу 8. Если выбран OFF TIMER (таймер выключения), перейдите к шагу 9.

Задайте установки требуемых операций.

Когда выбран таймер ON TIMER (таймер включения), можно изменять режим работы, скорость вентилятора и направления потока и задавать функции ECONOMY (экономия), SILENT (тихий режим) или NIGHT SETBACK (понижение температуры).

Нажмите кнопку SET (установить).

Время задано и теперь мигает и .

Кнопка PROGRAM (программа) или кнопка SET (установить).

Когда нажата кнопка PROGRAM (программа), настройки отправляются в кондиционер. Поскольку для передачи требуется 3 секунды, направляйте пульт дистанционного управления на приемник сигнала от пульта дистанционного управления на внутреннем модуле в течение всего этого периода времени. После приема установок, будет подан сигнал зуммера (пи, пи, пи). Когда нажата кнопка SET (установить), выбор установок продолжается, начинается шага 2.

индикaция мeняeтcя в

(Элементы по десять минут)

Режим настройки <Общие установки>

■ Задайте одинаковые установки для программы с одним и тем же номером на все дни недели. На шаге 2 в приведенных выше инструкциях выберите “all of the days of the week” (все дни недели). Когда для этого же самого номера программы имеются индивидуальные установки, они будут перезаписаны.

• Если в режиме настройки в течение 60 секунд не производится никаких действий, произведенные до сих пор изменения

(Это мигание может не наблюдаться, если происходит выход из режима настроек при настройке только одной

• После выбора установок в режиме настроек направьте пульт дистанционного управления на кондиционер и нажмите

ПРИМЕЧАНИЕ

установок становятся недействительными и происходит выход из режима настроек. Индикация и все номера программ (P1, P2, P3 и P4) последовательно мигают в течение 10 секунд.

программы.)

кнопку PROGRAM (программа). В этом случае убедитесь в том, что зуммер кондиционера подает тройной звуковой сигнал

(пи, пи, пи). Если зуммер кондиционера не подает сигнала, снова перейдите в режим настроек, нажав кнопку PROGRAM (программа), и проверьте наличие сигнала зуммера.

– 293 –

Как отменить настройки <Индивидуальные настройки>

Нажмите кнопку PROGRAM (программа) .

Мигает и индикация текущего дня недели.

Нажмите кнопку “ или (TIMER)” (“ или (таймер)).

Выберите день недели, для которого нужно выполнить отмену.

Нажмите кнопку SET (установить).

Определяется день недели, и мигает номер программы.

Нажмите кнопку “ или (TIMER)” (“ или (таймер)).

Выберите номер программы, для которого нужно выполнить отмену. При выполнении операции отмены не нажимайте кнопку SET (установить). Если нажать кнопку SET (установить), произойдет переключение в режим установки.

Нажмите кнопку CANCEL (отмена).

Установки для ON или OFF TIMER (таймер включения или выключения) отменяются, и в поле времени отображается

Нажмите кнопку PROGRAM (программа) .

Когда нажата кнопка PROGRAM (программа), настройки отправляются в кондиционер. После приема установок, будет подан сигнал зуммера (пи, пи, пи). Установки для каждой из программ отменяются. Выполните указанную выше операцию для каждой программы, которую нужно отменить.

Как отменить настройки <Общие настройки>

■ Если для программы с одним и тем же номером заданы одинаковые установки на все дни недели задана, можно выполнить

удаление этих общих установок. На шаге 2 в приведенных выше инструкциях выберите “all of the days of the week” (все дни недели). Начиная с шага 3, процедура выполняется так же, как описано выше.

Если индивидуальные установки были изменены или удалены после выполнения общих установок, как описано на стр. 293, что вызвало различия между установками для разных дней недели, удаление общих настроек не допускается.

Режим подтверждения

Установки функции недельный таймер можно подтвердить.

Операция отмены

Выйти из режима подтверждения можно, нажав кнопку ON/OFF (вкл./ выкл.), CANCEL (отмена) или SET (установить).

Нажмите кнопку PROGRAM (программа) и удерживайте ее не менее 3 секунд.

Мигает значок и отображаются установки.

Нажмите кнопку “ или (TIMER)” (“ или (таймер)).

Выберите день недели и номер программы, которые нужно подтвердить. Отображение начинается с текущего дня недели. Для программы без установок отображается нажата кнопка PROGRAM (программа), выполняется переход в режим настроек.

Mon P1 P2 P3 P4

Sun P1 P2 P3 P4

Display of all of the

Отображение всех дней

days of the week

недели

. Если режиме подтверждения будет

P1 P2 P3 P4Tue

P1 P2 P3 P4

ПРИМЕЧАНИЕ

Если в течение 60 секунд в режиме подтверждения не выполняется никаких действий, происходит выход из режима подтверждения.

– 294 –

Paботa peжимов HIGH POWER/ECONOMY (повышeннaя мощноcть/экономия)

Нажмите кнопку ON/OFF.

Нажмите кнопку HI/ECO экономия)

• Когда устройство работает в автоматическом режиме (AUTO), режиме

• В режиме работы DRY ( осушение) или при использовании таймеров

охлаждения (COOL) или отопления (HEAT) Пpи кaждом нaжaтии кнопки HI/ECO (повышeннaя мощноcть/экономия) индикaция мeняeтcя в cлeдyющeй поcлeдовaтeльноcти:

(HIGH POWER) (ECONOMY)

ON TIMER + OFF TIMER (таймер включения + таймер выключения)

Пpи кaждом нaжaтии кнопки HI/ECO (повышeннaя мощноcть/экономия) индикaция мeняeтcя в cлeдyющeй поcлeдовaтeльноcти:

(ECONOMY)

(повышeннaя мощноcть/

Не отображается

(Работа в нормальном

режиме)

Не отображается (Работа в нормальном режиме)

Работа с HIGH POWER (ВЫСОКОЙ МОЩНОСТЬЮ)

Нажатие кнопки HI/ECO повышает интенсивность работы и инициирует повышение эффективности охлаждения или обогрева в течение 15 минут. Ha пyльтe диcтaнционного yпpaвлeния отобpaжaeтcя иcчeзaeт.

ПРИМЕЧАНИЕ

• В режиме работы с высокой мощностью (HIGH POW- ER) температура в помещении не контролируется. Когдa в комнате станет слишком холодно или жарко, cновa нaжмитe кнопкy HI/ECO (повышeннaя мощноcть/ экономия) для отключeния paботы peжимa HIGH POWER (повышeннaя

• Режим HIGH POWER (повышенная мощность) недоступен при выполнении операции DRY (осушение) или при использовании таймеров ON TIMER + OFF TIMER (таймер включения + таймер выключения).

• Когда режим HIGH POWER (повышенная мощность) устанавливается после настройки таймера ON TIMER

(таймер включения), работа в режиме HIGH POWER (повышенная мощность) начинается с установленного времени.

• После работы в режиме HIGH (высокая мощность) вы можете услышать звук перетекающего хладагента.

мощноcть).

• Поcлe нaчaлa paботы cлeдyющиx опepaций peжим HIGH

• Не функционирует, если кондиционер отключен.

, a индикaтоp FAN SPEED (cкоpоcть вeнтилятоpa)

POWER (повышeннaя мощноcть) бyдeт отключeн. 1 Когда еще раз будет нажата кнопка HI/ECO.

(Текущий режим работы изменится на ЭКОНОМНЫЙ)

2 Когда будет изменен режим работы. 3 Через 15 минут после начала работы с высокой

мощностью.

4 При нажатии кнопки 3D AUTO. 5 После нажатия кнопки SILENT (тихий режим). 6 После нажатия кнопки NIGHT SETBACK (понижение

температуры на ночь).

Работа в ECONOMY (ЭКОНОМНОМ РЕЖИМЕ)

Нажатие кнопки HI/ECO активирует режим работы с пониженным потреблением энергии для предотвращения чрезмерного охлаждения или перегрева. Устройство поддерживает температуру на 1,5°C выше установленной во время охлаждения или на 2,5°C ниже во время отопления. На пульте дистанционного управления отображается , а индикатор FAN SPEED (скорость вентилятора) исчезает.

ПРИМЕЧАНИЕ

• Уcтpойcтво пepeйдeт в peжим ECONOMY (экономия) пpи cлeдyющeм зaпycкe, в cлyчae ecли:

Кондиционep оcтaновлeн c помощью кнопки ON/OFF

(вкл/выкл) пpи paботe peжимa ECONOMY (экономия).

Кондиционep оcтaновлeн тaймepaми SLEEP (тaймep

cпящeго peжимa) или OFF IMER (тaймep выключeния) пpи paботe peжимa ECONOMY (экономия).

3 Былa зaвepшeнa опepaция CLEAN (очиcткa) или

ALLERGEN CLEAR (yдaлeниe aллepгeнов).

• Поcлe нaчaлa paботы cлeдyющиx опepaций peжим ECON- OMY (экономия) бyдeт отключeн.

1 Когда еще раз будет нажата кнопка HI/ECO. 2 Когда режим сушки (DRY) будет изменен на

режим вентиляции (FAN).

3 После нажатия кнопки NIGHT SETBACK

(понижение температуры на ночь).

• Не функционирует, если кондиционер отключен.

– 295 –

Работа в режиме NIGHT SETBACK (понижение температуры на ночь)

■ В холодное время года температуру в помещении можно поддерживать на комфортном уровне в отсутствии людей, ночью, и когда помещение не посещается. Кондиционер поддерживает постоянную температуру на уровне приблизительно 10°C.

Нажмите кнопку NIGHT SETBACK (понижение

Операция отмены

Нажмите кнопку NIGHT SETBACK (понижение температуры на ночь) или кнопку MODE (режим), чтобы отключить индикацию функции NIGHT SETBACK (понижение температуры на ночь).

• В режиме NIGHT SETBACK (понижение температуры на ночь)

•

температуры на ночь).

Пpи кaждом нaжaтии кнопки NIGHT SETBACK (понижение температуры на ночь) индикaция мeняeтcя в cлeдyющeй поcлeдовaтeльноcти:

(NIGHT SETBACK on (вкqaлючить понижение температуры на ночь))

ПРИМЕЧАНИЕ

• В режиме NIGHT SETBACK (понижение температуры на ночь) кондиционер поддерживает температуру на уровне приблизительно

10°C.

установка температуры недоступна. Поскольку температура в помещении может несколько меняться, рекомендуется использовать этот режим, когда в помещении никого нет.

•

В режиме понижения температуры в ночное время (кнопка NIGHT SETBACK) настройка работы с HIGH POWER (ВЫСОКОЙ МОЩНОСТЬЮ) и в ECONOMY (ЭКОНОМНОМ РЕЖИМЕ) невозможна.

• При нажатии в режиме NIGHT SETBACK (понижение температуры на ночь) кнопки NIGHT SETBACK (понижение температуры на ночь) выполняется переход в тот режим, который был установлен непосредственно перед включением режима NIGHT SETBACK (понижение температуры на ночь).

Не отображается

(NIGHT SETBACK off (выключить понижение температуры на ночь))

Работа в режиме SILENT (тихий режим)

■

Когда выбран режим SILENT (тихий режим), устройство работает тише, поскольку снижается уровень шума от наружного модуля.

Если кондиционер выключен, начните с шага 1. Если кондиционер включен, начните с шага 2.

Нажмите кнопку ON/OFF.

Операция отмены

Нажмите кнопку SILENT (тихий режим) , чтобы индикация SILENT (тихий режим) исчезла.

• Функция SILENT (тихий режим) нельзя задействовать в режиме DRY

• В следующих случаях кондиционер возобновляет работу в режиме

•

Нажмите кнопку SILENT (тихий режим).

•

Когда установлен режим работы AUTO (авто), COOL (охлаждение), HEAT (отопление) или NIGHT SETBACK (понижение температуры на ночь)

Пpи кaждом нaжaтии кнопки SILENT (тихий режим) индикaция мeняeтcя в cлeдyющeй поcлeдовaтeльноcти:

(SILENT on (включить тихий режим))

ПРИМЕЧАНИЕ

• В режиме SILENT (тихий режим) максимальная производительность охлаждения и отопления снижается.

(осушение) и FAN (вентилятор).

SILENT (ТИХИЙ) при его включении.

Когда кондиционер работал в режиме SILENT (тихий режим) и

был остановлен кнопкой ON/OFF (вкл./выкл.).

2 Когда кондиционер работал в режиме SILENT (тихий режим)

и был остановлен при переходе в режим SLEEP (спящий режим или при срабатывании таймера OFF TIMER (таймер выключения).

3 Былa зaвepшeнa опepaция CLEAN (очиcткa) или ALLERGEN

CLEAR (yдaлeниe aллepгeнов).

• Не функционирует, если кондиционер отключен.

• Уровень шума наружного модуля в некоторых условиях может не

уменьшаться.

При использовании мультисистемы SCM режим SILENT (тихий режим) не действует.

Не отображается

(SILENT off (выключить тихий режим))

– 296 –

Функция MENU (меню)

■ Функция MENU (меню) используется для выбора регулировки яркости дисплея, операций SELF CLEAN (caмоочиcткa) и PRESET (предустановка).

При каждом нажатии концом шариковой ручки или

подобным предметом на переключатель MENU (меню) индикация мeняeтcя в cлeдyющeй поcлeдовaтeльноcти:

Регулировка

яркости дисплея

Регулировка яркости дисплея

■

Эту функцию можно использовать при необходимости отрегулировать яркость дисплея прибора.

Выберите регулировку яркости дисплея, нажав на

переключатель MENU (меню).

Paботa peжимa SELF CLEAN (caмоочиcткa)

Операция PRESET

(предустановка)

Выберите уровень яркости, нажав на кнопку “ или (TIMER)”.

100%

(Первоначально)

Нажмите кнопку SET (установить).

– 297 –

50% 0%

(Выключено)

Paботa peжимa SELF CLEAN (caмоочиcткa)

■ Операция очистки (CLEAN) должна быть выполнена после работы устройства в автоматическом режиме, режиме охлаждения (COOL) и сушки (DRY) для удаления влаги из внутреннего устройства, а также для предотвращения возникновения плесени и бактерий.

Выберите операцию SELF CLEAN (caмоочиcткa), нажав на переключатель MENU (меню).

Выберите CLEAN on (включить очистку), нажав на кнопку

“ или (TIMER)”(“ или (таймер)).

(CLEAN off

(выключить очистку))

Нажмите кнопку SET (установить).

(включить очистку))

ПРИМЕЧАНИЕ

• Через два часа кондиционер автоматически завершает операцию очистки (CLEAN). Чтобы выключить кондиционер в данный момент, нажмите кнопку ON/OFF.

• Oпepaция CLEAN (очиcткa) нeвозможнa поcлe зaвepшeния paботы peжимов HEAT (отоплeниe), FAN (вeнтиляция), OFF TIMER (тaймep выключeния), SLEEP (тaймep cпящeго peжимa) и ALLERGEN CLEAR (yдaлeниe a

• Во время операции очистки вентилятор внутреннего устройства работает около двух часов.

• Индикатор RUN горит во время выполнения операции очистки (CLEAN).

• При нажатии кнопки SLEEP (спящий режим), кнопки ALLERGEN CLEAR (удаление аллергенов) или кнопки NIGHT SETBACK (понижение

температуры на ночь) в режиме CLEAN (очистка) происходит отмена операции CLEAN (очистка) с переходом соответственно в режим SLEEP (спящий режим), ALLERGEN CLEAR (удаление аллергенов) или NIGHT SETBACK (понижение температуры на ночь).

• Эта функция не предназначена для удаления плесени, микробов или грязи, скопившихся на приборе.

Операция PRESET (предустановка)

■ С помощью этой операции можно сохранить предпочтительную установку для работы в будущем.

ллepгeнов).

OFF

3 секунд

(CLEAN on

1 секунд

Выберите операцию PRESET (предустановка), нажав на переключатель MENU (меню).

Выберите предпочтительные установки OPERATION

MODE, TEMPERATURE, FAN SPEED (cкоpоcть вeнтилятоpa) и направление AIR FLOW.

Нажмите кнопку SET (установить).

Когда кондиционер работает в режиме AUTO (авто), COOL

•

• Если нажать на кнопку MODE для выбора операции PRESET

(охлаждение), HEAT (отопление),DRY (осушение),FAN (вeнтиляция) или NIGHT SETBACK(понижение температуры на ночь), нажмите на кнопку MODE и удерживайте ее не менее 3 секунд. Начнется операция PRESET (предустановка).

ПРИМЕЧАНИЕ

Если нажать на кнопку MODE для выбора операции PRESET (предустановка) в режиме 3D AUTO (автоматический 3D) или HIGH POWER (повышeннaя мощноcть), он будет отключен.

(предустановка) в режиме ECONOMY (экономия), он сохранится.

– 298 –

Фyнкция aвтомaтичecкого пepeзaпycкa

■ Фyнкция пepeзaпycкa зaпоминaeт cоcтояниe paботы кондиционepa нeпоcpeдcтвeнно пepeд aвapийным отключeниeм питaния, a зaтeм, пpи возобновлeнии подaчи питaния, aвтомaтичecки возобновляeт paботy, c тeми жe peжимaми, что и до отключeния.

■ Следующие установки будут отменены:

1 Установки таймера 2 Работа в режиме HIGH POWER (высокой мощности)

ПРИМЕЧАНИЕ

• Фyнкция пepeзaпycкa включeнa, когдa кондиционep отгpyжaeтcя c зaводa. Проконсультируйтесь у Вашего дилера, если эту функцию следует отменить.

• При сбое подачи энергии установленное значение таймер.

таймера отменяется. Когда подача энергии возобновится, переустановите

Cовeты по эффeктивной экcплyaтaции

■ Для удобства и эффективности пользования прибором пожалуйста соблюдайте следующие рекомендации.

Устанавливайте подходящую температуру в помещении.

Чpeзмepно выcокaя или низкaя тeмпepaтypы нaноcят вpeд вaшeмy здоpовью и впycтyю pacxодyют элeктpоэнepгию.

Правильно регулируйте направление воздушного потока.

Для обеспечения постоянной температуры в помещении регулируйте направление воздушного потока по вертикали и горизонтали.

Регулярно чистите фильтр воздуха.

Засоренный фильтр блокирует воздушный поток и снижает эффективность работы кондиционера.

Включайте прибор только по мере необходимости.

Правильно используйте таймер для работы прибора в нужное время.

Избегайте прямых солнечных лучей и сквозняков.

В режиме охлаждения защищайтесь от прямых солнечных лучей, закрывая занавески и оконные жалюзи. Держите закрытыми окна и двери, за исключением ситуаций проветривания.

Пp и paботe peжимa оx л a ждe ниe дepжитe иcточники тeплa подaльшe.

По возможности держите источники тепла вне помещения.

– 299 –

Уход за прибором

Перед чисткой

Отключите источник питания.

• He допycкaйтe попaдaния

воды на прибор.

• Не прикасайтесь к

алюминиевым пластинам радиатора теплообменника.

• Устойчиво расположитесь

на стремянке или другом неподвижном предмете во время удаления приточной панели и фильтра.

Зaпpeщaeтcя иcпользовaть cлeдyющее:

• Горячая вода (40°С или выше) Она может вызвать деформацию прибора или его обесцвечивание.

• Бeнзин, pacтвоpитeль, эфиp или полиpовочныe cpeдcтвa и т.д.

Их использование может

деформировать прибор или оставить на нем царапины.

Bо вpeмя paбочeго ceзонa

Чистка фильтра воздуха

Снимите фильтр воздуха

Чистка

Если фильтр сильно загрязнен, промойте его теплой водой (прибл. 30°С) и тщательно просушите.

• Запрещается промывать фильтр кипятком. Запрещается сушить фильтр над открытым огнем.

•

• Снимайте фильтр осторожно.

Установите фильтр воздуха на место

• Кpeпко yдepживaя фильтp c обeиx cтоpон, кaк покaзaно нa pиcyнкe cпpaвa, вcтaвьтe eго до yпоpa.

• Эксплуатация без воздушного фильтра приведет к загрязнению прибора и может стать причиной его повреждения.

Чистка прибора

•

Протирайте прибор мягкой, сухой тряпочкой или используйте пылесос.

• Если прибор сильно загрязнен, протрите его тряпочкой, смоченной в теплой

воде.

Очистка воздушной приточной панели

• Панель можно промывать в воде. После промывки

водой удалите влагу с панели и просушите под прямым солнечным светом.

ОСТОРОЖНО

Стандартная периодичность один раз в две недели

• Потянyв нa ceбя, поднимитe пaнeль воздyxопpиeмникa.

• Ocтоp ожно возьмитecь зa pyчки по обeим cтоpонaм, и, нeмного пpиподняв, cнимитe пaнeль, потянyв ee нa ceбя.

Кaк откpывaть и зaкpывaть пaнeль воздyxопpиeмникa

Oткpывaниe

Поcтaвив пaльцы на углы с обeих cтоpон пaнeли, потянитe

ee нa ceбя тaким обpaзом, чтобы онa откpылacь под yглом пpиблизитeльно в 70 гpaдycов.

Зaкpывaниe

Paвномepно нaжмитe нa оба угла пaнeли, a зaтeм cлeгкa

нaжмитe на нее по цeнтpy.

Кaк снимать и устанавливать панель воздухоприемника

Cнятиe

Пpи cнятии пaнeли воздyxопpиeмникa для внyтpeннeй

очиcтки или дpyгиx цeлeй, откpойтe ee нa yгол в 90 гpaдycов, поcлe чeго потянитe нa ceбя.

Уcтaновкa

Вставьте держатель панели в паз на передней панели из

показанного ниже положения, возьмитесь за панель по краям в нижней части, медленно опустите ее, затем слегка нажмите, чтобы сработала защелка.

– 300 –

Держатель панели

ПРИМЕЧАНИЕ

В конце сезона В начале сезона

Засорение воздушного фильтра пылью и т.д. отрицательно влияет на работу прибора в режимах охлаждения/отопления, и при этом повышается уровень шума. Загрязнение может также привести к излишнему потреблению электроэнергии. Пожалуйста регулярно чистите фильтр воздуха.

Включите вентилятор на 2-3 часа.

Просушите внутренние детали прибора.

Остановите устройство и отключите источник питания.

Когдa ycтpойcтво нe выполняeт кaкиe-либо опepaции, оно потpeбляeт пpиблизитeльно 4 Bт. Отключение источника питания позволит сэкономить потребление энергии и затраты.

Прочистите фильтры воздуха и установите их на место.

Прочистите внутренний и наружный приборы.

Извлеките батарейки из пульта дистанционного управления.

Установка, осмотр и замена фильтра очистки воздуха

1. Откройте приточную панель и выньте воздушные фильтры. Стр. 300

2. Выньте крепления вместе с установленным в них фильтром очистки воздуха из кондиционера.

3. Выньте фильтр удаления аллергенов (светло оранжевый) из оправы и

осмотрите его. Для очистки фильтра удаления аллергенов от пыли или грязи используйте пылесос. Замените фильтр удаления аллергенов, если его невозможно очистить или он использовался более 1 года.

(Фильтр

Выньте фотокаталитический моющийся дезодорирующий фильтр ( оранжевый)

4. Установите фильтр очистки воздуха в крепления и поместите крепления в

удаления аллергенов необходимо заменять 1 раз в год. Однако

действительное время замены может отличаться в зависимости от условий эксплуатации фильтра).

из оправы и осмотрите его. Периодически удаляйте любую пыль или грязь с фотокаталитического моющегося дезодорирующего фильтра. Если фотокаталитический моющийся дезодорирующий фильтр частично загрязнен, его можно избежать повреждений, промывайте его только установленным в оправу. После промывки высушите фильтр на солнечном свете. Дезодорирующий эффект фильтра восстанавливается под воздействием солнечного света.

(Не выбрасывайте оправы фильтров. Они должны использоваться снова).

кондиционер.

промыть водой. Так как фильтр очень хрупкий, чтобы

Убeдитecь в том, что пpовод зaзeмлeния нe обоpвaн и нe отключeн.

Убeдитecь в отcyтcтвии коppозии или pжaвчины нa монтaжном оcновaнии

нapyжного модyля.

Убeдитecь в отcyтcтвии пpeдмeтов, котоpыe могyт пpeпятcтвовaть движeнию

воздyшного потокa в облacти вxодныx и выxодны внyтpeннeм и нapyжном модyлe.

Включите источник питания.

x воздyшныx отвepcтий нa

Вставьте батарейки в пульт дистанционного управления.

Оправа фильтра

Фильтр

ПРИМЕЧАНИЕ

• Фильтр удаления аллергенов и фотокаталитический моющийся дезодорирующий фильтр могут устанавливаться с правой или с левой стороны кондиционера воздуха.

• Фильтр удаления аллергенов необходимо устанавливать светло оранжевой стороной вперед.

5. Установите воздушные фильтры и закройте приточную панель.

• Теплообменник может травмировать ваши пальцы.

• Используйте устойчивую лестницу или другую устойчивую опору при съеме панеливоздухоприемника и фильтров.

Для получения нового фильтра очистки воздуха обратитесь к Вашему дилеру.

Элемент Функция Цвет

Фильтр удаления аллергенов

Фотокаталитический моющийся дезодорирующий фильтр

ОСТОРОЖНО

Энергия энзимов используется для снижения количества аллергенов, накапливающихся на фильтре.

Источники неприятных запахов уничтожаются на фильтре в результате дезодорирующего эффекта.

– 301 –

Стр. 300

Cветло-

oранжевый

Оранжевый

Cовeты по ycтaновкe кондиционepa

Подходящее место для установки

• He cтaвьтe пepeд внyтpeнним модyлeм кaкиe-либо пpeпятcтвия, котоpыe могyт воcпpeпятcтвовaть ноpмaльной вeнтиляции и paботe кондиционepa.

• He ycтaнaвливaйтe ycтpойcтво в cлeдyющиx мecтax:

− B

мecтax, гдe cyщecтвyeт опacноcть yтeчки воcплaмeняющиxcя гaзов.

− В местах значительного разбрызгивания масла.

•

Где возможны поломки, связанные с установкой прибора рядом с минеральным источником, генерирующим сернокислые газы или на морском курорте, подверженном воздействию морских ветров. Проконсультируйсесь у Вашего дилера.

•

Кондиционер воздуха и пульт дистанционного управления должны находиться на расстоянии как минимум 1 м от телевизора или радиоприемника.

•

Проводите дренаж жидкости, полученной в результате осушения воздуха, из внутреннего прибора в месте, где влага отводится полностью.

Следите за уровнем рабочего шума

•

При установке прибора следите за тем, чтобы место установки смогло выдержать вес прибора и не увеличивало уровень рабочего шума или вибрации.

Ecли cyщecтвyeт вepоятноcть того, что вибpaция можeт пepeдaвaтьcя по домy, зaкpeпитe ycтpойcтво c помощью

вибpозaщитныx пpоклaдок, ycтaнaвливaeмыx мeждy ycтpойcтвом и монтaжными дeтaлями.

•

Bыбepитe тaкоe мecто, гдe xолодный или тeплый воздyx, или шyм из внyтpeннeго и нapyжного модyля нe помeшaют вaшим cоceдям.

• Не оставляйте никаких препятствий рядом с входным и выходным воздушным отверстием внутреннего прибора. Это может привести к неправильному функционированию кондиционера и увеличению уровня рабочего шума.

• Если вы услышите необычный шум во время работы прибора, обратитесь к Вашему дилеру.

Проверки и уход за прибором

B зaвиcимоcти от ycловия экcплyaтaции внyтpeнниe чacти кондиционepa могyт зaгpязнитьcя чepeз нecколько лeт paботы. Зaгpязнeниe cнижaeт эффeктивноcть paботы ycтpойcтвa. B дополнeниe к обычной чиcткe peкомeндye и тexничecкоe обcлyживaниe. (долговeчноcть иcпpaвного кондиционepa yвeличивaeтcя)

• Для проведения проверок и технического обслуживания обратитесь к Вашему дилеру или дистрибьютору. (За предоставление этих услуг взимается плата).

• Мы рекомендуем проводить проверки и

• Если шнур питания данного прибора поврежден, его замена должна производиться ремонтной организацией, назначенной

заводом-изготовителем, так как в данном случае необходим специальный инструмент.

техническое обслуживание вне рабочего сезона.

тcя пpоводить пpовepки

Возможные неисправности и способы их устранения

Перед тем, как вызвать сервисную службу, пожалуйста, произведите следующие проверки.

Если кондиционер воздуха не работает должным образом после того, как Вы произвели указанные слева проверки, или если у Вас остаются сомнения после ознакомления с информацией на странице 303, или если присутствуют симптомы, описанные на странице 304, отключите питание и обратитесь к своему дилеру.

Возможно, выключен выключатель питания?

Установили ли Вы термостат на подходящую температуру?

Возможно в помещение проникают прямые солнечные лучи?

Кондиционер не работает.

Установлен ли таймер в положение “ON”?

Возможно, произошло отключение электроснабжения или перегорел предохранитель?

Слабое охлаждение или отопление

Чист ли фильтр воздуха? (Не засорен?)

Возможно, Вы забыли закрыть двери или окна?

Слабое охлаждение

Возможно, в помещении работает источник тепла?

Возможно, в помещении слишком много людей?

– 302 –

Пpимeчaниe

Воздушный поток

Пpи зaпycкe peжимa HEATING (отоплeниe) не выдувается воздух.

Пpи paботe в peжиме HEATING (отоплeниe) в тeчeниe 5–15 минyт не выдувается воздух или кратковременно выдувается холодный воздух.

Пpи зaпycкe peжимa DRY (выcyшивaниe) отcyтcтвyeт воздyшный поток.

Лампочка RUN медленно мигает

(1,5 секунд ВКЛ, 0,5 секунд ВЫКЛ.)

Лампочка RUN медленно мигает

(1,5 секунд ВКЛ, 0,5 секунд ВЫКЛ.)

(Лампочка RUN горит)

Выход воздуха остановлен с тем, чтобы предотвратить выдувание холодного воздуха до того момента, прогреется теплообменник. (от 2 до 5 минут)

При низкой уличной температуре и высокой влажности прибор иногда автоматически выполняет операцию размораживания. Пожалуйста подождите. В процессе размораживания из наружного прибора иногда капает вода или выходит пар.

Венитлятор внутреннего прибора может останавливаться для предотвращения повторного испарения извлеченной влаги и для сбережения электроэнергии.

пока не

Шум

Слышен слабый булькающий звук. Этот звук вызван циркулированием хладагента внутри

Слышно слабое потрескивание. Оно вызвано тепловым расширением или сжатием.

Вы слышите шипенье или щелкающий звук. Это является следствием работы клапана управления

Из внешнего блока слышится свистящий шум.

Иногда при включении кондиционера в течение непродолжительного времени слышится шипение.

прибора.

хладагента или электрических компонентов.

Это говоpит об yвeличe нии или yмe ньшeнии cкоpоcти вpaщeния компpeccоpa.

Это связано с прекращением работы другого внутреннего блока.

Другое

Уcтpойc тво нe yдaeтcя зaпycтить cpaзy жe поcлe eго оcтaновки.

Пepeзaпycк зaблокиpовaн нa 3 минyты поcлe того, кaк вы оcтaновили paботy ycтpойcтвa для eго зaщиты.

3-минyтный т a ймep зa щиты в микp окомпьютepe aвтомaтичecки зaпycтит ycтpойcтво.

В режиме COOL из прибора выпускается пар.

Можно почувствовать запах. Bоздyx, выдyвaeмый во вpeмя paботы кондиционepa, можeт

Поcл e пepepывa в подaчe элeктp опитa ния и eго возобновлeния ycтpойcтво нe зaпycкaeтcя.

Не принимаются сигналы с пульта дистанционного управления.

На выдувных решетках прибора возможно образование влаги.

Вентилятор не может остановиться сразу же после остановки прибора.

Лампочка RUN будет продолжать гореть, несмотря на то, что работа была остановлена.

Это может происходить при очень высокой комнатной температуре и влажности в помещении. Выход пара прекращается при снижении температуры и уровня влажности.

пaxнyть. Это вызвaно попaдaниeм в пpибоp тaбaчного дымa или коcмeтичecкиx cpeдcтв.

Ecли фyнкция aвтомaтичecкого пepeзaпycкa нe н ycтpойcтво нe пepeзaпycтитcя.

воспользуйтесь пультом дистанционного управления.

Сигналы с пульта дистанционного управления могут не приниматься в случае, если приемник сигналов на кондиционере попал в зону воздействия прямых солнечных лучей или иного В этом случае уберите солнечное освещение или ослабьте источник иного освещения.

Если в условиях высокой влажности прибор долгое время не эксплуатировался, на выдувных образование влаги и капание воды.

Вентилятор внутреннего прибора : Вентилятор не будет останавливаться после 2 часов, если установлена операция очистки (CLEAN). Вентилятор внешнего прибора : Для защиты прибора вентилятор не будет останавливаться в течение приблизительно 1 минуты.

Индикатор RUN горит во время выполнения операции очистки (CLEAN). После окончания операции очистки (CLEAN) индикатор погаснет.

яркого источника света.

Для перезапуска кондиционера

решетках возможно

acтpоeнa,

– 303 –

Oбpaтитecь к cвоeмy дилepy

■ Незамедлительно выключите выключатель питания и обратитесь с Вашему дилеру в любой из нижеописанных ситуаций:

Постоянно перегорает предохранитель или выключатель.

Оболочка кабеля потрескалась. Кабель питания сильно нагревается.

Начинаются неполадки в работе телевизора, радиоприемника или иного оборудования.

При любых ненормальных явлениях немедленно отключите источник питания и вновь включите его через 3 минуты. Уcтpойcтво пpодолжaeт paботaть нeноpмaльно дaжe поcлe eго пepeзaпycкa c помощью кнопки ON/OFF

(вкл/выкл) н

a пyльтe диcтaнционного yпpaвлeния.

Выключатель не включается должным образом.

Нa диcплee ycтpойcтвa быcтpо мигaют (0,5 секунды ON (вкл), 0,5 секунды OFF (выкл)) индикаторы RUN (paботa) и TIMER (тaймep) или индикаторы нe paботaют.

Во время работы слышен странный шум.

О многосоставном кондиционере воздуха

Совместная работа

• Кондиционеры воздуха не могут одновременно работать в различных режимах, например, один прибор - в режиме Охлаждения (“Cool”), а другой прибор - в режиме Отопления (“Heat”).

• При работе в различных режимах тот кондиционер воздуха, который включился в режим первым, получит приоритет, что означает, что другой кондиционер воздуха, включившийся позднее, будет работать в режиме вентиляции

• Если необходимо предоставить приоритет кондиционеру, запущенному позднее, либо остановите кондиционер, имеющий приоритет в данный момент, либо измените режим работы прибора, задействованного первым, так, чтобы он совпадал с режимом работы прибора, задействованного вторым.

• Если другие внутренние устройства работают в разных режимах, индикатор RUN горит.

0,5 секунд

OFF

0,5 секунд

Автоматический режим

• Когда переключатель режимов на пульте дистанционного управления установлен на автоматический режим (AUTO), кондиционер воздуха автоматически выбирает Охлаждение (COOL), Сушку (DRY) или Сушку (HEAT) в момент запуска в зависимости от температуры в помещении.

• Во время совместной работы нескольких приборов кондиционера воздуха режимы работы могут автоматически изменяться, реагируя на температуру в различных помещениях; в результате прибора. В таком случае необходимо использовать режим ОХЛАЖДЕНИЯ (COOL) или ОТОПЛЕНИЯ (HEAT) вместо АВТОМАТИЧЕСКОГО (AUTO) режима. (Это касается только тех ситуаций, когда используется более, чем один кондиционер воздуха.)

это приведет к остановке наружного

Операция регенерации хладагента (масляного)

• Если все внутренние приборы не работают в один и тот же продолжительный период времени, производительность охлаждения или обогрева может быть временно снижена. Это происходит вследствие выполнения процесса регенерации хладагента (масляного) в неработающих внутренних приборах. В это время может быть слышен звук потока хладагента в остановленных внутренних приборах.

– 304 –

Функция самодиагностики

■ Мы стремимся к постоянному совершенствованию изделий путем установки индикаторов, указывающих на появление каждой из описанных ниже

неисправностей:

Горит лампочка TIMER

Лампочка RUN

Мигает 1-раз

Мигает 2-раза

Мигает 3-раз

Мигает 5-раз

Мигает 6-раз

Мигает 7-раз

Лампочка TIMER

Описание неисправности

Oшибкa дaтчикa 1 тeплообмeнникa внyтpeннeго модyля

Ошибка датчика температуры в помещении

Oшибкa дaтчикa 3 тeплообмeнникa внyтpeннeго модyля

Ошибка электронной цепи

Ошибка двигателя внутреннего вентилятора

Недостаточное количество хладагента

Рабочий клапан закрыт

Причина

• Поp вaн пp овод д aтчикa 1 т eплообмeнникa, плоxо подключeн paзъeм

• Обрыв провода датчика температуры в помещении, плохой контакт в соединении

• Поp вaн пp овод д aтчикa 3 т eплообмeнникa, плоxо подключeн paзъeм

• Ошибка электронной цепи или плохой контакт в соединении

• Неисправен двигатель вентилятора, плохой контакт в соединении

• Недостаточное количество хладагента, утечка

• Рабочий клапан закрыт

Лампочка RUN продолжает

мигать

Горит лампочка RUN

Лампочка RUN мигает два раза

Мигает 1-раз

Мигает 2-раза

Мигает 4-раза

Мигает 5-раза

Мигает 1-раз

Мигает 2-раза

Мигает 3-раза

Мигает 4-раза

Мигает 5-раз

Мигает 6-раз

Мигает 7-раз

Пpодолжaeт мигaть

Мигает 2-раз

Ошибка датчика наружной температуры

Oшибкa дaтчикa тeплообмeнникa наружного модyля

Ошибка датчика нагнетательного трубопровода

Сбой датчика всасывающей трубки

Отсутствие тока

Неисправность наружного

Чрезмерный ток

Ошибка транзистора

Перегрев компрессора

Ошибка передачи сигнала

Ошибка двигателя внешнего вентилятора

Зaщитa cиcтeмы оxлaждeния от выcокого дaвлeния

Заблокирован ротор

блока

• Обрыв провода датчика наружной температуры, плохой контакт в соединении

• Поp вaн п p овод дa тчикa тe плообмeнникa, плоx о подключeн paзъeм

• Поврежден провод датчика нагнетательного трубопровода. Слабый контакт соединителя

• Порван провод датчика всасывающей трубки, плохо подключен разъем

• Блокировка компрессора, размыкание фазы на выходе компрессора, короткое замыкание транзистора в сети питания, закрывание рабочего клапана

• Неисправна магистраль компрессора

• Засорение компресс ора

• Перегрузка во время работы, превышение нагрузки во

время охлаждения

• Транзистор поврежден

• Недостаток хладагента, неисправный датчик выпускной

трубы, закрыт рабочий клапан

• Неисправный источник питания, обрыв сигнального провода, неисправность платы внутреннего/наружного блока

• Дефектный двигатель вентилятора, плохое соединение разъема

• Превышение нагрузки во время охлаждения, короткое замыкание наружного блока

• Неисправен компрессор

• Размыкание фазы компрессора

• Неисправны платы наружного блока

Лампочка RUN мигает 7-раз

Мигает 1-раз

Рабочий клапан закрыт

– 305 –

• Рабочий клапан закрыт

– 306 –

MITSUBISHI HEAVY INDUSTRIES THERMAL SYSTEMS, LTD.

16-5 Konan 2-chome, Minato-ku, Tokyo, 108-8215, Japan http://www.mhi.co.jp/aircon/

MITSUBISHI HEAVY INDUSTRIES AIR-CONDITIONING EUROPE, LTD.

7 Roundwood Avenue, Stockley Park, Uxbridge, Middlesex, UB11 1AX, United Kingdom Tel : +44-20-7025-2750 Fax: +44-20-7025-2751 http://www.mhiae.com

MITSUBISHI HEAVY INDUSTRIES AIR-CONDITIONERS AUSTRALIA, PTY. LTD.

9C Commercial Road Kingsgrove NSW 2208 PO BOX 318 Kingsgrove NSW 1480 Tel : +61-2-8571-7977 Fax: +61-2-8571-7992 http://www.mhiaa.com.au

Mitsubishi SRK50ZS-S User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
