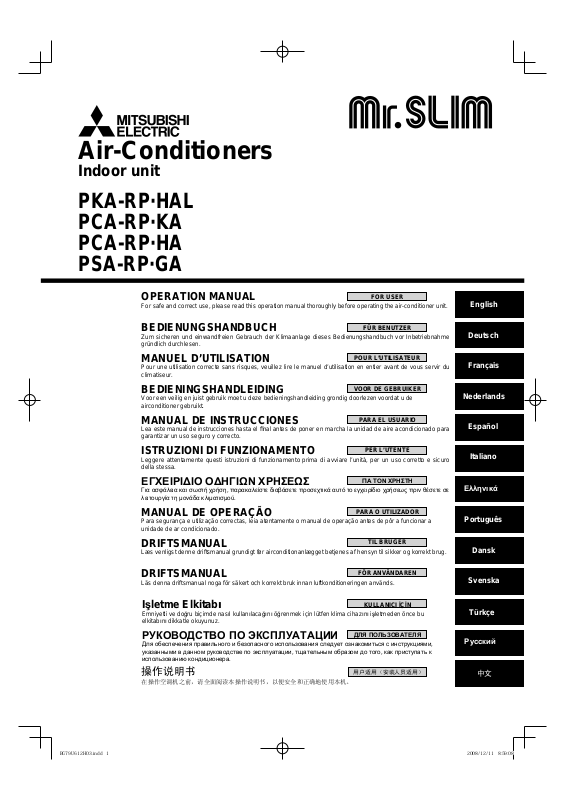

Air-Conditioners
Indoor unit
PKA-RP·HAL
PCA-RP·KA
PCA-RP·HA
PSA-RP·GA
OPERATION MANUAL
For safe and correct use, please read this operation manual thoroughly before operating the air-conditioner unit.
BEDIENUNGSHANDBUCH
Zum sicheren und einwandfreien Gebrauch der Klimaanlage dieses Bedienungshandbuch vor Inbetriebnahme
gründlich durchlesen.
MANUEL D’UTILISATION
Pour une utilisation correcte sans risques, veuillez lire le manuel d’utilisation en entier avant de vous servir du
climatiseur.
BEDIENINGSHANDLEIDING
Voor een veilig en juist gebruik moet u deze bedieningshandleiding grondig doorlezen voordat u de
airconditioner gebruikt.
MANUAL DE INSTRUCCIONES
Lea este manual de instrucciones hasta el fi nal antes de poner en marcha la unidad de aire acondicionado para
garantizar un uso seguro y correcto.
ISTRUZIONI DI FUNZIONAMENTO
Leggere attentamente questi istruzioni di funzionamento prima di avviare l’unità, per un uso corretto e sicuro
della stessa.
ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΧΡΗΣΕΩΣ
Για ασφάλεια και σωστή χρήση, παρακαλείστε διαβάσετε προσεχτικά αυτό το εγχειρίδιο χρήσεως πριν θέσετε σε
λειτουργία τη μονάδα κλιματισμού.
MANUAL DE OPERAÇÃO
Para segurança e utilização correctas, leia atentamente o manual de operação antes de pôr a funcionar a
unidade de ar condicionado.
FOR USER
FÜR BENUTZER
POUR L’UTILISATEUR
VOOR DE GEBRUIKER
PARA EL USUARIO
PER L’UTENTE
ΓΙΑ ΤΟΝ ΧΡΗΣΤΗ
PARA O UTILIZADOR
English
Deutsch
Français
Nederlands
Español
Italiano
Ελληνικά
Português
DRIFTSMANUAL
Læs venligst denne driftsmanual grundigt før airconditionanlægget betjenes af hensyn til sikker og korrekt brug.
DRIFTSMANUAL
Läs denna driftsmanual noga för säkert och korrekt bruk innan luftkonditioneringen används.
Işletme Elkitabı
Emniyetli ve doğru biçimde nasıl kullanılacağını öğrenmek için lütfen klima cihazını işletmeden önce bu
elkitabını dikkatle okuyunuz.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Для обеспечения правильного и безопасного использования следует ознакомиться с инструкциями,
указанными в данном руководстве по эксплуатации, тщательным образом до того, как приступать к
использованию кондиционера.
操作说明书
在操作空调机之前，请全面阅读本操作说明书，以便安全和正确地使用本机。
TIL BRUGER
FÖR ANVÄNDAREN
KULLANICI İÇİN
ДЛЯ ПОЛЬЗОВАТЕЛЯ
用户适用（安装人员适用）
Dansk
Svenska
Türkçe
Русский
中文
Содержание
1. Меры предосторожности ·························································· 222
2. Наименование деталей ···························································· 223
3. Конфигурация дисплея ····························································· 226
4. Установка дня недели и времени ············································ 226
5. Эксплуатация ············································································ 226

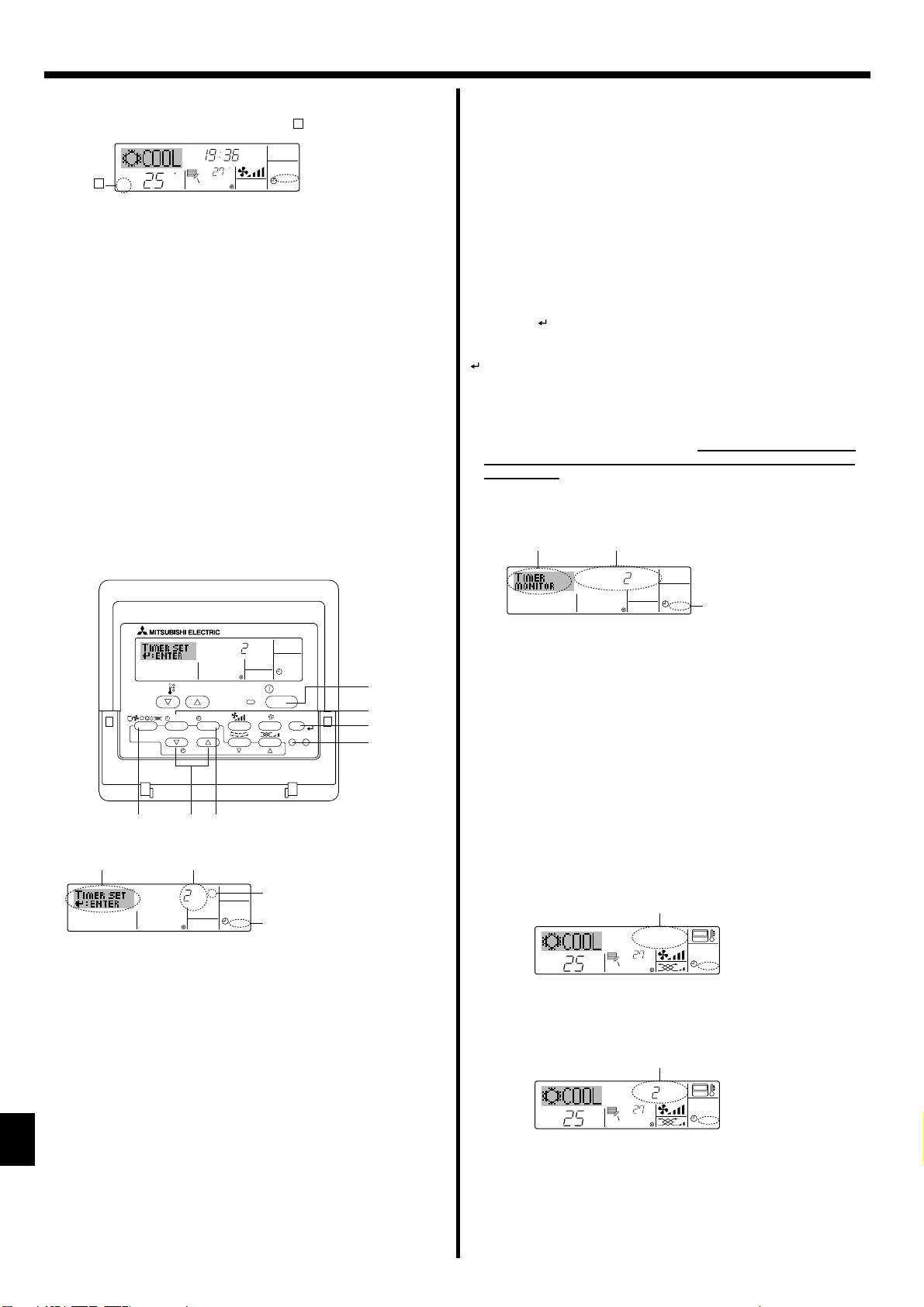

6. Таймер ······················································································· 229
1. Меры предосторожности
► Перед установкой данного прибора, пожалуйста
обязательно прочитайте все “Меры предосторожности”.
► В разделе “Меры предосторожности” изложены очень
важные сведения, касающиеся техники безопасности.
Обязательно следуйте этим инструкциям.
► Пожалуйста уведомите соответствующий орган
электроснабжения или получите от него разрешение перед
подключением к системе электропитания.
Предупреждение:
• Для устройств, доступных только для специалистов.
• Данны прибор не должен устанавливаться пользователем.
Обратитесь к поставщику или в специализированное
предприятие и закажите установку прибора. При
неправильной установке может произойти утечка воды,
электрический шок или пожар.
• Никогда не занимайтесь ремонтом или переносом прибора не
кто иной место самостоятельно.
• Не ставьте какие-либо посторонние предметы на прибор.
• Не проливайте на прибор воду и не дотрагивайтесь до
прибора мокрыми руками.
• Не разбрызгивайте вблизи от прибора горючий газ.
• Не снимайте переднюю панель или защиту вентилятора с
внешнего прибора, когда он работает.
7. Прочие функции ········································································ 232

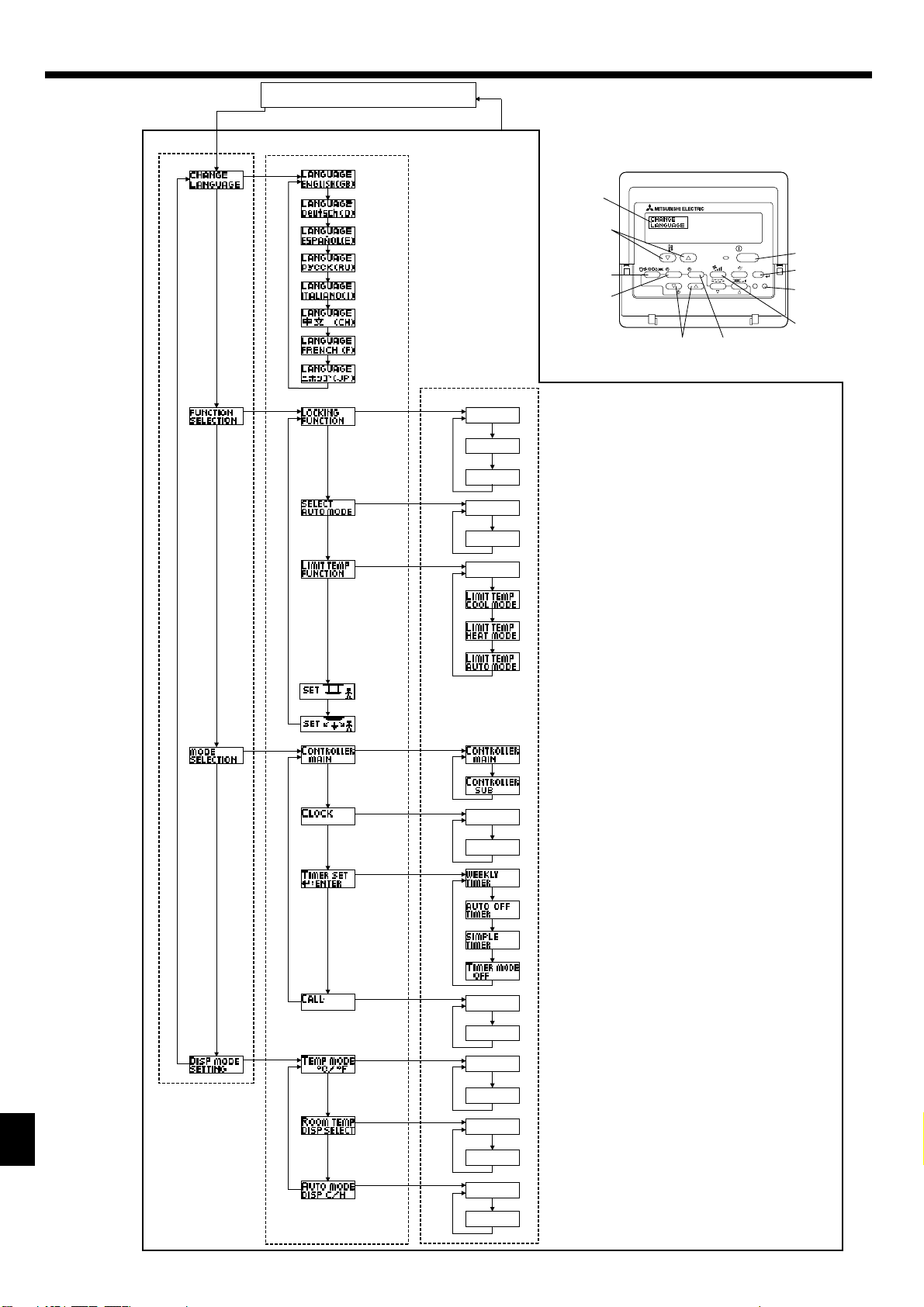

8. Выбор функции ········································································· 233
9.
Работа пульта дистанционного управления в аварийном режиме
10. Уход и чистка ············································································· 237
11. Исправление неполадок ··························································· 239
12. Технические характеристики ··················································· 240
·· 237
Символика, используемая в тексте
Предупреждение:
Описывает меры предосторожности, которые следует
выполнять, чтобы избежать травмы или гибели пользователя.
Осторожно:
Описывает меры предосторожности, которые следует
выполнять, чтобы не повредить прибор.
Символы, указанные на иллюстрациях
: Указывает, что эта часть должна быть заземлена.
• Если вы заметите ненормально сильный шум или вибрацию,
остановите прибор, отключите главный выключатель
питания и свяжитесь с вашим поставщиком.
• Никогда не вставляйте пальцы, палки и т.д. в отверстия
входа или выхода.
• Если вы почувствуете странные запахи, остановите
прибор, отключите питание и проконсультируйтесь с вашим
поставщиком. В противном случае может произойти поломка
прибора, пожар или электрошок.
• Детям и немощным людям ЗАПРЕЩАЕТСЯ самостоятельно
пользоваться данным кондиционером воздуха.
• Необходимо наблюдать за маленькими детьми с тем, чтобы
они не играли с кондиционером воздуха.
• Если происходит выброс или утечка газа хладагента,
остановите работу кондиционера, тщательно проветрите
помещение и свяжитесь с вашим поставщиком.
Осторожно:
• Не пользуйтесь острыми предметами для нажатия
кнопок, так
дистанционного управления.
• Не закрывайте и не блокируйте входные и выпускные
отверстия внутреннего и наружного блоков.
как это может привести к повреждению пульта
Утилизация прибора
Когда вам потребуется ликвидировать прибор, обратитесь к вашему
дилеру.
222
2. Наименование деталей
■
Внутренний прибор
PKA-RP·HAL PCA-RP·KA PCA-RP·HA PSA-RP·GA
Скорости работы
вентилятора
Лопатка Автоматически с качанием Автоматически с качанием Вручную Вручную
Жалюзи Вручную Вручную Вручную Автоматически с качанием
Фильтр Обычный Долговечный Масло Долговечный
Индикация очистки фильтра
3 скорости +
автоматическим режимом
100 часов 2.500 часов 100 часов 2.500 часов
4 скорости +
автоматическим режимом
2 скорости 2 скорости
PKA-RP·HAL
Монтаж на стене
Wall Mounted
Фильтр
Жалюзи
Louver
■ PCA-RP·KA
Подвеска к потолку
Выходные
воздушные
отверстия
Filter
Впуск воздуха
Выходные
Air outlet
воздушные
отверстия
Air intake
Жалюзи
Лопатка
Vane
PSA-RP·GA
Напольная установка
Floor Standing
Лопатка
Vane
Выходные
Air outlet
воздушные
отверстия
Впуск воздуха
Air intake
PCA-RP·HA
Кухня
Kitchen
Лопатка
Vane
Выходные
воздушные
отверстия
Air outlet
Жалюзи
Louver
Пульт
Remote
дистанционного
controller
управления
Фильтр
Filter
Жалюзи
Louver
Фильтр
Filter
Лопатка
Впуск воздуха
Filter
(Inside of Air intake)
Масляный фильтр
Oil filter
(Впуск воздуха)
(Air intake)
223
2. Наименование деталей
■ для проводные пульты дистанционного управления
Дисплей
В целях пояснения на рисунке
показаны все элементы
дисплея. При эксплуатации
отображаются только
соответствующие элементы.
Идентификация текущего
Показывает режим работы и т.д.
* Поддержка отображения на
других языках
действия
Индикатор центрального
управления (Centrally Controlled)
Показывает, что функции пульта
дистанционного управления отключены
на главном пульте управления.
Индикатор выключения таймера
(Timer Is Off)
Показывает, что таймер отключен.
Настройка температуры
Показывает целевую температуру.
Управление
День недели
Показывает текущий день недели.
Индикатор времени/таймера (Time/Timer)
Показывает текущее время, пока не будет
установлен обычный таймер и таймер отключения.
Если выполнены установки обычного таймера или
таймера отключения, отображается оставшееся время.
˚F˚C
Индикатор направления
воздуха (вверх/вниз)
Индикатор показывает направление
исходящего воздушного потока.
Индикатор “One Hour Only”
(Только один час)
Отображается в случае настройки понижения
мощности исходящего воздушного потока и
направления его книзу в режиме охлаждения
(COOL) или сушки (DRY). (Работа в этом
режиме зависит от модели устройства).
Индикатор отключается через час работы во
время изменения направления воздушного
потока.
TIME SUN MON TUE WED THU FRI SAT
TIMER
AFTER
ONLY1Hr.
ERROR CODE
˚F˚C
Hr
AFTER
ON
OFF
Индикатор окружающей температуры
Показывает температуру окружающего
воздуха. Диапазон дисплея температуры
в помещении составляет 8–39°C.
Дисплей мигает при температуре менее
8 °C или 39 °C или больше.
Индикатор жалюзи
Показывает работу жалюзи. Не отображается в
случае, если жалюзи неподвижны.
(Индикатор включения питания)
Показывает, что питание включено.
FUNCTION
FILTER
WEEKLY
SIMPLE
AUTO OFF
Индикатор датчика
Отображается в случае использования
датчика пульта дистанционного
управления.
Индикатор блокировки (Locked)
Показывает, что кнопки пульта
дистанционного управления были
блокированы.
Индикатор очистки воздушного
фильтра (Clean The Filter)
Загорается, когда необходимо
очистить фильтр.
Индикаторы таймера
Отображаются после установки
соответствующих таймеров.
Индикатор скорости вентилятора
Показывает установленную
скорость вентилятора.
Индикатор вентиляции
Отображается в случае работы
устройства в режиме вентиляции.
Кнопки установки температуры
Вниз
Вверх
Кнопка таймера “Menu”
(Меню) (Кнопка “Monitor/Set”
(Контроль/Установка))
Кнопка режима
(кнопка возврата Back)
Кнопки установки времени
Назад
Вперед
Кнопка включения/
выключения таймера “On/Off”
(Кнопка установки дня“Day”)
Открытие
дверцы.
Примечание:
TEMP.
MENU
BACK DAY
MONITOR/SET
PAR-21MAA
CLOCK
ON/OFF
ON/OFF
FILTER
TEST
CHECK
OPERATION
Встроенный датчик температуры
CLEAR
Кнопка “ON/OFF” (ВКЛ./ ВЫКЛ.)
Кнопка контроля скорости
вентилятора
Кнопка “Filter” (Фильтр)
(кнопка )
Кнопка тестирования “Test”
Кнопка проверки
(кнопка “Clear” (Очистка))
Кнопка направления
воздушного потока (вверх/вниз)
Кнопка жалюзи
(кнопка “Operation” (Операция) )
Переход к операции №.
Кнопка вентиляции
(кнопка “Operation” (Операция) )
Переход к следующему
номеру операции.
● Сообщение “PLEASE WAIT” (ПОЖАЛУЙСТА, ПОДОЖДИТЕ)
Это сообщение отображается в течение примерно 3 минут при подаче электропитания к внутреннему прибору или когда прибор
восстанавливается после сбоя электропитания.
● Сообщение “NOT AVAILABLE” (НЕДОСТУПНО)
Это сообщение отображается при нажатии кнопки для вызова функции, которая отсутствует во внутреннем приборе.
Если для одновременной работы с несколькими внутренними приборами используется один пульт дистанционного управления, данное
сообщение отображаться не будет, если какой-либо из приборов оборудован данной функцией.
224
2. Наименование деталей
■ для беспроводного пульта дистанционного управления
Область передачи
Дисплей пульта дистанционного управления
* В целях объяснения показаны все
пункты, которые появляются на дисплее.
* Все пункты отображаются при нажатии
кнопки Reset (Сброс).
Кнопка “ON/OFF” (ВКЛ./ВЫКЛ.)
Кнопки установки температуры
Кнопка контроля скорости вентилятора
(Изменяет скорость вентилятора)
Кнопка воздушного потока (Изменяет
направление воздушного потока вверх/вниз)
Кнопка режима (Изменяет режим работы)
Кнопка проверки
Кнопка тестирования “Test”
■ При использовании беспроводного пульта дистанционного управления направьте его к
приемнику на внутреннем приборе.
■ Если пультом дистанционного управления воспользоваться примерно в течение двух минут
после подачи электропитания на внутренний прибор, внутренний прибор может издать два
звуковых сигнала, так как осуществляется начальная автоматическая проверка.
■
Внутренний прибор издает звуковой сигнал, который подтверждает получение сигнала, посланного
с пульта дистанционного управления. Сигналы могут быть получены на расстоянии примерно 7
метров по прямой линии от внутреннего прибора под углом в 45° слева и справа прибора. Однако
такой свет, как лампы дневного света или сильное освещение могут уменьшить эффективность
приема сигналов внутренним прибором.
■ Если лампа работы около приемника на внутреннем приборе мигает, прибор необходимо
проверить. Свяжитесь со своим поставщиком для проведения обслуживания.
■
Обращайтесь с пультом дистанционного управления осторожно! Не роняйте пульт дистанционного
управления и не подвергайте его сильным ударам. Кроме того, следите за тем, чтобы пульт
дистанционного управления не попал в воду, и не оставляйте его в местах с высокой влажностью.
■
Во избежание неправильного местоположения пульта дистанционного управления, установите на
стене держатель, входящий в комплект поставки пульта дистанционного управления, и обязательно
устанавливайте пульт дистанционного управления в держатель после использования.
■ Наружный прибор
Индикатор передачи
Индикатор таймера
Области работы
Кнопка отключение таймера
Кнопка включение таймера
Кнопка установки часов
Кнопка установки минут
Кнопка установки времени (Задает
Кнопка жалюзи (Изменяет направление
воздушного потока влево/вправо)
Кнопка Reset (Сброс)
время)
Установка/замена батареек
1. Снимите верхнюю крышку, вставьте
две батарейки типа AAA и установите
верхнюю крышку на место.
1
2
Верхняя
крышка
2. Нажмите кнопку Reset (Сброс).
3
Две батарейки типа AAA
Сначала вставляйте
отрицательный (–) вывод
каждой батарейки.
Устанавливайте
батарейки с соблюдением
полярности (+, –)!
Сервисная панель
Service Panel
Электропитание
Power
Трубы хладагента
Соединительный провод между
внутренним и наружным прибором
Ref. Pipes
Indoor-Outdoor
Connection wire
Заземление
Earth
Нажмите кнопку Reset
(Сброс) с помощью
предмета с узким
концом.
225
3. Конфигурация дисплея
Выбор функции
Стандартные экраны управления
OFF ON
Монитор таймера Настройка таймера
MON
TIMER
OFF
˚F˚C
WEEKLY
Установка дня/времени
TIME SUN
˚F˚C
˚C
SUN MON TUE WED THU FRI SAT
4. Установка дня недели и времени
WEEKLY
<Типы экранов отображения>
Настройку языка дисплея можно изменить на русский язык при
помощи выбора функции на пульте дистанционного управления.
См. пункт [4]-1, раздела 8 для изменения установки языка.
Начальный установленный язык – английский.
● Выбор функции:
Устанавливает доступные функции и диапазоны
для пульта дистанционного управления (функции
таймера, ограничения операций и т.д.)
●
Установка дня/времени:
●
Стандартные экраны управления:
Настраивает текущий день недели или время.
Отображает и определяет рабочее состояние
● Монитор таймера:
систем кондиционирования
Отображает текущие настройки таймера
воздуха.
(недельный таймер, простой таймер или таймер
автоматического включения или отключения).
● Настройка таймера:
Настраивает работу любого таймера
(недельный таймер, простой таймер или таймер
автоматического включения или отключения).
<Изменение экрана>
Для перехода к A : Удерживайте в течение 2 секунд нажатыми
кнопку выбора режима и кнопку включения/
выключения таймера “On/Off”.
Для перехода к B : Нажмите кнопку таймера “Menu”.
Для перехода к C : Нажмите кнопку выбора режима (Return).
Для перехода к D : Нажмите кнопки установки времени ( или ).
1
Индикатор дня
TIME SUN
˚C
˚C
TEMP.
MENU
2
BACK DAY
PAR-21MAA
ON/OFF
MONITOR/SET
CLOCK
OPERATION
ON/OFF
FILTER
CHECK
CLEAR
TEST
недели и часов
9
4
1
Примечание:
День недели не будет отображаться, если функция часов отключена на
дисплее выбора функции (Function Selection).
5. Эксплуатация
2
˚C
3
3
2
PAR-21MAA
˚C
TEMP.
MENU
BACK DAY
MONITOR/SET
CLOCK
ON/OFF
OPERATION
ON/OFF
FILTER
CHECK
CLEAR
TEST
6
4
5
8
7
1
1
5
Установка дня недели
3
2
TIME SUN
4
Установка времени
1. Нажмите кнопку настройки времени или 1 для включения
отображения на дисплее 2.
2. Нажмите кнопку включения/выключения таймера “On/Off”
(установка дня) 9 для установки дня недели.
* Каждое нажатие кнопки переключает день, как показано на 3:
Sun (Вск) → Mon (Пнд) → ... → Fri (Птн) → Sat (Сбт).
3. Нажмите соответствующую кнопку настройки времени 1 для
установки времени.
* Пока вы удерживаете кнопку нажатой (в 4), временные
интервалы сначала будут иметь приращение по минуте, затем
по десять минут, а после этого по одному часу.
4. После выполнения соответствующих настроек в действиях 2и 3
нажмите кнопку “Filter” (Фильтр) 4 для сохранения значений.
2
5
6
1
3
7
3
78
6
5.1. Включение/Выключение
<Для начала работы>
■ Нажмите кнопку “ON/OFF” (ВКЛ./ВЫКЛ.) 1.
• Загорится лампа включения 1 и индикатор дисплея.
<Для останова операции>
■ Нажмите еще раз кнопку “ON/OFF” (ВКЛ./ВЫКЛ.)
1
.
• Будут отключены лампа включения 1 и индикатор дисплея.
Примечание:
Даже при немедленном нажатии кнопки ON/OFF (Вкл./Выкл.) после
остановки работы кондиционер воздуха не включиться в течение трех
минут.
Это предотвращает повреждение внутренних деталей.
226
5
2
6
7
5. Эксплуатация
5.2. Выбор режима
■ Нажмите кнопку выбора режима ( )
эксплуатации 2.
Режим охлаждения
Режим сушки
Режим вентилятора
Режим отопления <Только в моделях с тепловым насосом>
Автоматический режим (охлаждение/отопление) <Только в моделях с тепловым насосом>
Режим вентиляции
Отображается только при следующем условии
Используется проводной пульт дистанционного управления
Подключен LOSSNAY
2
и выберите режим
Информация для мультисистемного кондиционера
(Наружный прибор: серия MXZ)
С помощью мультисистемного кондиционера (Наружный
прибор: серия MXZ) можно подключить один или два
внутренних прибора к одному наружному прибору. В
соответствии с мощностью, два или более приборов могут
работать одновременно.
• При попытке включить один или несколько внутренних приборов с
одним наружным прибором одновременно, один для охлаждения,
а другой для обогрева, выбирается режим того внутреннего
прибора, который включится раньше. Другие внутренние приборы,
которые включатся позже, работать не будут, указывая на режим
работы миганием.
В данном случае, установите одинаковый режим работы на всех
внутренних приборах.
•
Может случиться, что работающий внутренний прибор находится
в режиме (АВТО). Переключение режима работы (ОХЛАЖДЕНИЕ
ОБОГРЕВ) невозможно, и осуществляется переход в режим ожидания.
• Если внутренний прибор начинает работу при размораживании
наружного прибора, перед подачей теплого воздуха необходимо
подождать несколько минут (макс. примерно 15 минут).
• В режиме обогрева, несмотря на то, что неработающий прибор
может нагреться, или можно услышать звук протекающего
хладагента, это не является неисправностью. Причиной тому
является постоянный поток хладагента в него.
Работа в автоматическом режиме
■ В соответствии с заданной температурой, работа в режиме
охлаждения включается, если температура в помещении
слишком высокая, а работа в режиме обогрева включается, если
температура слишком низкая.
■ При работе в автоматическом режиме, если температура в
помещении изменится, и будет оставаться на 2 °C или больше
выше заданной температуры в течение 15 минут, кондиционер
переключается в режим охлаждения. Таким же образом, если
температура в помещении будет оставаться на 2 °C или больше
ниже заданной температуры в течение 15 минут, кондиционер
переключается в режим обогрева.
Режим охлаждения 15 минут(переключение с
15 минут (переключение с
охлаждения на обогрев)
обогрева на охлаждение)
Заданная
температура +2°C
Заданная
температура
Заданная
температура -2°C
5.3. Настройка температуры
► Чтобы понизить температуру в помещении:
Нажмите кнопку 3, чтобы установить желаемое значение
температуры.
Дисплей показывает выбранную температуру 3.
► Чтобы повысить температуру в помещении:
Нажмите кнопку
3, чтобы установить желаемое значение
температуры.
Дисплей показывает выбранную температуру 3.
• Имеющиеся диапазоны температур:
Охлаждение и сушка: 19 - 30 °C
Отопление: 17 - 28 °C
Автоматический режим: 19 - 28 °C
• На дисплее мигают показания 8°C - 39°C, чтобы
проинформировать Вас о том, что температура в помещении
ниже или выше показания температуры на дисплее.
(На пульте дистанционного управления это не отображается.)
5.4. Настройка скорости вентилятора
■ Нажмите кнопку скорости вентилятора
нужно для выбора необходимой скорости.
• Каждое нажатие кнопки увеличивает скорость. Текущая
выбранная скорость отображается в 5.
• Последовательность изменения настроек и доступные
параметры:
СКОРОСТЬ
ВЕНТИЛЯТОРА
Speed 1 Speed 2 Speed 3 Speed 4
4 скорости
+
Авто
3 скорости
+
Авто
4-х
скоростная
модель
2-х
скоростная
модель
Примечание:
● Число доступных скоростей вращения вентилятора зависит от типа
подключенного устройства.
● В следующих случаях действительная скорость вентилятора
устройства будет отличаться от скорости, отображаемой на пульте
дистанционного управления.
1. Во время отображения индикации “STAND BY” (ОБОГРEB:ПАУЗА)
или “DEFROST” (OTTAИBAHИE).
2. Когда температура теплообменника низкая в режиме обогрева.
(например, сразу же после начала работы в режиме обогрева)
3. В режиме обогрева (HEAT), когда окружающая температура в
помещении выше значений настроек температуры.
4. Во время работы устройства в режиме сушки (DRY).
Скорость 1 Скорость 2 Скорость 3 Скорость 4 Авто
Скорость 1 Скорость 2 Скорость 3 Авто
Speed 1 Speed 2 Speed 3 Auto
Скорость 1 Скорость 2 Скорость 3 Скорость 4
Speed 1 Speed 2 Speed 3 Speed 4
5
столько раз, сколько
Дисплей
Auto
■ Так как температура в помещении регулируется автоматически
для поддержания определенной эффективной температуры,
работа в режиме охлаждения осуществляется на несколько
градусов теплее, а работа в режиме обогрева на несколько
градусов холоднее заданной температуры при достижении
температуры (автоматическая экономия электроэнергии).
227
5. Эксплуатация
5.5. Настройка направления воздушного потока
<Для изменения направления воздушного потока вверх/вниз>
(PCA-KA,PKA-HAL)
■ Во время работы устройства нажмите кнопку направления
воздушного потока (вверх/вниз) 6 необходимое число раз.
• Каждое нажатие кнопки меняет направление воздуха. Текущее
направление воздуха отображается в 6.
• Последовательность изменения настроек и доступные
параметры:
Пульт дистанционного
управления
Проводной
Беспроводной
Колебание
Swing
Колебание
Swing
Авто
Auto 1 2
Дисплей
2
3
5
4
3
41
* Помните, что в режиме колебания воздушного потока индикация
на экране не меняется вместе с изменением положения
воздушных направляющих.
Примечание:
● Доступные направления воздушного потока зависят от типа
подключенного устройства.
● В следующих случаях действительное направление воздушного
потока будет отличаться от направления, указанного индикатором.
1. Во время отображения индикации “STAND BY” (ОБОГРEB:ПАУЗА)
или “DEFROST” (OTTAИBAHИE).
2. Сразу же после запуска режима обогрева (пока система ожидает
активизации параметров изменения режима).
3. В режиме обогрева, когда окружающая температура в помещении
выше значений настроек температуры.
5.6. Вентиляция
►
Для комбинации LOSSNAY
5.6.1. для проводные пульты дистанционного управления
●
Для начала работы вентилятора вместе с внутренним устройством:
■ Нажмите кнопку “ON/OFF” (ВКЛ./ВЫКЛ.) 1.
• На экране появится индикатор “Vent” (8). Вентилятор будет работать
автоматически во время действия внутреннего устройства.
● Для независимой работы вентилятора:
■ Нажмите кнопку выбора режима 2, пока на экране не
отобразится . Это означает, что вентилятор включен.
● Для изменения мощности вентилятора:
■ Нажмите кнопку вентиляции (Ventilation) 8 необходимое число раз.
• Каждое нажатие кнопки переключает настройки так, как
показано ниже.
(Малая) (Большая)
(Low)
Примечание:
В некоторых моделях вентилятор внутреннего устройства
может начать работу даже в том случае, когда он будет
настроен для автономной работы.
(High)
<Для изменения направления воздушного потока вправо/влево>
(PSA-GA)
Нажмите кнопку жалюзи 7 необходимое число раз.
• Появится значок жалюзи 7.
• После каждого нажатия кнопки происходит следующее
переключение:
(ON)
проводные пульты
Wired remote
дистанционного
controller
управления
беспроводного пульта
Wireless remote
дистанционного
controller
управления
(OFF)
Нет индикации
(останов)
No display
(Stop)
Нет индикации
(останов)
No display
(Stop)
During swing operation, the arrow display
Во время работы жалюзи индикатор стрелки
отображается влево и вправо.
move to the left and right.
During swing operation, the arrow display
Во время работы жалюзи индикатор стрелки
отображается влево и вправо.
move to the left and right.
<[Вручную] Изменить направление воздушного потока влево/вправо>
* Нельзя использовать кнопку заслонки 7.
• Остановите работу прибора, поднимите ручку
заслонки и установите ее в нужное положение.
* Не устанавливайте на положение вовнутрь,
когда прибор работает в режиме охлаждения
или сушения, поскольку это может привести к
образованию конденсата и просачиванию воды.
Осторожно
При выполнении вышеуказанного процесса следует
:
предпринимать меры, чтобы избежать падений.
228
6. Таймер
6.1. для проводные пульты дистанционного управления
Можно использовать экран выбора функции (Function Selection) для выбора
одного из трех типов таймера: 1 Weekly timer (Недельный таймер), 2 Simple
timer (Простой таймер) или 3 Auto Off (Таймер автоматического выключения).
6.1.1. Еженедельный таймер
■ Недельный таймер может использоваться для настройки до
восьми операций в день в течение недели.
• Каждая операция может состоять из: времени включения/
выключения с настройками температуры или только времени
включения/выключения, или только настроек температуры.
• Когда наступает установленное для таймера время, кондиционер
начинает выполнять действие, назначенное для таймера.
■
Настройка времени таймера может быть выполнена с точностью в 1 минуту.
Примечание:
*1. Таймеры недельный/простой/автоматического отключения не могут
использоваться одновременно.
*2. Недельный таймер не будет работать в случае наличия следующих условий:
Функция таймера выключена; система находится в неисправном состоянии;
выполняется тест системы; пульт дистанционного управления выполняет
процедуру самотестирования или проверку пульта дистанционного управления;
пользователь выполняет настройку таймера; пользователь выполняет
настройку текущего дня недели или времени; система управляется из
центрального пульта управления. (
действия (включать или выключать устройство или контролировать
температуру), которые отключены в результате возникновения этих условий).
№ операции
42 3
TEMP.
MENU
MONITOR/SET
BACK DAY
PAR-21MAA
2
<Настройка недельного таймера>
1. Убедитесь, что отображается стандартный экран управления, а
также индикатор недельного таймера (1).
2. Нажмите кнопку таймера “Menu” 2, после чего на экране отобразится
сообщение “Set Up” (Установка) (2). (Помните, что каждое нажатие
кнопки переключает дисплей между режимами отображения “Set Up”
(Установка) и “Monitor” (Монитор)).
3. Нажмите кнопку включения/выключения таймера “On/Off” (установка дня) 9
для установки дня недели. Каждое нажатие кнопки отображает 3 следующий
параметр настройки в последовательности: “Вск Пнд Втр Срд Чтв Птн Сбт” →
“Sun” → ... → “Fri” → “Sat” → “Sun Mon Tues Wed Thurs Fri Sat”…
4. Нажмите или кнопку операции (7 или 8) необходимое
число раз для установки нужного значения (1 - 8) 4.
* Во время выполнения действий 3 и 4 будет выбран один из
элементов показанной ниже таблицы.
(Слева на дисплее пульта дистанционного управления показывается
отображение индикации в случае установки приведенных далее
значений операции 1 для воскресенья (Sunday)).
Таблица настройки
№ операции
No. 1
No. 2
...
No. 8
<Настройка операции 1 для воскресенья>
Включение кондиционера в 8:30 с
контролем температуры до 23 °C.
Примечание:
Устанавливая день для параметра “Sun Mon Tues Wed Thurs Fri Sat”, вы можете
выполнить одно и то же действие каждый день в одно и тоже время.
(Например, приведенная выше операция 2, которая одинакова для всех
Sunday Monday ... Saturday
• 8:30
• ON
• 23 °C
• 10:00
• OFF
• 10:00
• OFF
В частности, система не будет выполнять
Установка дня
SUN
ON/OFF
CLOCK
978
1
<Настройка операции 2 на каждый день>
Отключение кондиционера в 10:00.
C
OPERATION
• 10:00
• OFF
ON
WEEKLY
ON/OFF
FILTER
CHECK
CLEAR
TEST
• 10:00
• OFF
1
3
1
2
4
0
дней недели).
<Настройка недельного таймера>
Показывает
установки времени
56
SUN
C
5. Нажмите соответствующую кнопку настройки времени
Показывает выбранную операцию (ON (ВКЛ.) или OFF (ВЫКЛ.))
* Не отображается, если операция не выбрана.
ON
WEEKLY
Показывает установки температуры.
* Не отображается, если температура
7
не установлена.
1
необходимое число раз для установки времени (5).
* Пока вы удерживаете кнопку нажатой, временные интервалы сначала
будут иметь приращение по минуте, затем по десять минут, а посте этого по
одному часу.
6. Нажмите кнопку “ON/OFF” (ВКЛ./ВЫКЛ.) 1 для выбора нужной
операции (ON или OFF) (6).
* Каждое нажатие кнопки изменяет следующую настройку в последовательности:
не отображается (нет настройки) → “ON” (ВКЛ.) → “OFF” (ВЫКЛ.)
7. Нажмите соответствующую кнопку настройки температуры 3 для
установки нужного значения температуры (7).
* Каждое нажатие кнопки изменяет настройку в
последовательности: не отображается (нет настройки) 24
25 ... 29 30 12 ... 23 не отображается.
(Доступный диапазон: от 12 °C до 30 °C. Действительный
диапазон контролируемых температур может отличаться в
зависимости от типа подключенного устройства).
8. После выполнения соответствующих настроек в действиях 5, 6 и
7 нажмите кнопку “Filter” (Фильтр) 4 для сохранения значений.
Для очистки значений текущих настроек для выбранной операции
нажмите и быстро отпустите кнопку проверки (Clear) 0.
* Отображаемая настройка времени изменится на “—:—”, а
индикаторы “On/Off” и установки температуры исчезнут.
(Для одновременной очистки настроек таймера удерживайте нажатой
в течение двух или более секунд кнопку проверки (Clear) 0 Индикатор
начнет мигать, показывая, что все настройки были удалены. Дисплей
начнет мигать, указывая на очистку всех настроек.)
Примечание:
Новые значения будут отменены, если перед кнопкой “Filter” (Фильтр)
4 вы нажмете кнопку выбора режима 2.
Если вы настроили две или более операции для одного и того же времени,
будет выполнена только операция с наивысшим номером операции.
9. Повторите действия с 3 по 8 для заполнения необходимого числа ячеек.
10. Нажмите кнопку режима (Return) 2 для возврата к стандартному
экрану управления и продолжения процедуры настройки.
11.
Для активизации таймера нажмите кнопку включения/выключения
таймера “On/Off” 9, после чего индикатор “Timer Off” (Выкл. таймер)
исчезнет с экрана.
Убедитесь, что индикатор “Timer Off” более
не отображается.
* Если настроек таймера нет, на экране будет мигать надпись
“Timer Off” (Таймер Выкл.).
<Отображение настроек недельного таймера>
Настройка таймера
TIMER
9
SUN
ON
OFF
C
WEEKLY
1
8
1. Убедитесь, что индикатор недельного таймера отображается на экране (1).
2. Нажмите кнопку таймера “Menu” 2, после чего на экране
отобразится сообщение “Monitor” (Монитор) (8).
3. Нажмите кнопку включения/выключения таймера “On/Off”
(настройка дня) 9 необходимое число раз для выбора дня.
4. Нажмите кнопку операции
или (7 или 8) для изменения
отображаемой на дисплее операции таймера (9).
* Каждое нажатие кнопки осуществит переход к следующей
операции таймера в порядке выполненных настроек времени.
5. Для закрытия монитора и возврата к стандартному экрану
управления нажмите кнопку режима (Return) 2.
<Для отключения недельного таймера.>
Нажмите кнопку включения/выключения таймера “On/Off” 9, после чего на
экране появится индикатор “Timer Off” (Таймер выкл.) (10).
TIME SUN
10
C
C
WEEKLY
229
6. Таймер
<Для включения недельного таймера.>
Нажмите
кнопку включения/выключения таймера “On/Off” 9, после
чего индикатор “Timer Off” (Выкл. таймер) (10) потемнеет на экране.
TIME SUN
10
C
C
WEEKLY
6.1.2. Простой таймер
■ Вы можете настроить простой таймер тремя способами:
• Только время включения:
кондиционер начнет работу после наступления установленного
времени.
• Только время выключения:
кондиционер прекратит работу после наступления
установленного времени.
• Время включения и включения:
Кондиционер начинает и прекращает работу после с
наступлением соответствующего времени.
■ Простой таймер (включение и выключение) может быть настроен
только для 72-х часового интервала времени.
Настройки времени могут быть сделаны с приращением в один час.
Примечание:
*1. Таймеры недельный/простой/автоматического отключения не могут
использоваться одновременно.
*2. Простой таймер не будет работать в случае наличия следующих
условий:
Таймер выключен; система находится в неисправном состоянии;
выполняется тест системы; пульт дистанционного управления
выполняет процедуру самотестирования или диагностики;
пользователь пытается выбрать режим работы; пользователь
выполняет настройку таймера; система управляется
центрального пульта управления. (В этих условиях операции
включения и отключения запрещены).
из
4. Когда в 3 отображается “ON” или “OFF”: нажмите
соответствующую кнопку настройки времени 1 для установки
необходимого числа часов для включения (если отображается
“ON”) или для выключения (если в 4 отображается “OFF”).
• Доступный диапазон: 1 - 72 часа
5. Для настройки времени включения и отключения повторите
действия 3 и 4.
* Помните, что для включения и выключения не может быть
установлено одно и тоже время.
6. Для очистки текущих настроек времени включения
и выключения:
Отобразите настройки включения или выключения (см. действие
3) и нажмите кнопку проверки (Clear) 0 для очистки настроек в
значение “—” (4). (Если нужно использовать только параметр
включения или только отключения, убедитесь, что необходимый
параметр не имеет значения “—”.)
7. После выполнения действия с 3 по 6 нажмите кнопку “Filter”
(Фильтр) 4 для сохранения значения.
Примечание:
Новые настройки будут отменены, если перед кнопкой “Filter” (Фильтр)
4 вы нажмете кнопку режима (Return) 2.
8. Нажмите кнопку режима (Return) 2 для возврата к стандартному
экрану управления.
9. Нажмите кнопку включения/выключения таймера “On/Off” 9
для начала работы таймера. Во время работы таймера его
значение отображается на дисплее. Проверьте, что значение
таймера отображается, и оно соответствует выполненным
настройкам.
<Отображение текущих настроек простого таймера>
Настройка таймера
5
6
TIMER ON
OFFHrAFTER
SIMPLE
1
ONHr
AFTER
SIMPLE
TEMP.
MENU
BACK DAY
MONITOR/SET
PAR-21MAA
CLOCK
ON/OFF
OPERATION
ON/OFF
FILTER
CHECK
CLEAR
TEST
1
2
4
0
2 1 9
<Настройка простого таймера>
2
Настройка таймера
4
ONHr
AFTER
SIMPLE
Действие (On (Вкл.) или Off (Выкл.))
3
* “— —” отображается в случае
отсутствия установок.
1
1. Убедитесь, что отображается стандартный экран управления, а
также индикатор простого таймера (1).
В случае отображения индикации, отличной от индикации
простого таймера (Simple Timer), установите ее в “SIMPLE TIM-
ER”, используя функцию настройки таймера (см. 8.[3] (3)).
2. Нажмите кнопку таймера “Menu”
2
, после чего на экране
отобразится индикатор “Set Up” (Установка) (2). (Помните, что
каждое нажатие кнопки переключает дисплей между режимами
отображения “Set Up” (Установка) и “Monitor” (Монитор)).
3. Нажмите кнопку “ON/OFF” (ВКЛ./ВЫКЛ.) 1 для отображения
текущих настроек простого таймера (ON или OFF). Нажмите
кнопку один раз для отображения оставшегося времени
до включения, а затем еще раз для отображения времени,
оставшегося до выключения. (Индикатор “ON/OFF” отображается
в 3).
• “ON” – таймер включения:
кондиционер начнет работу после прохождения установленного
числа часов.
• “OFF” – таймер отключения:
кондиционер прекратит работу после прохождения
установленного числа часов.
1. Убедитесь, что на экране отображается индикатор простого
таймера (1).
2. Нажмите кнопку таймера “Menu” 2, после чего на экране
отобразится сообщение “Monitor” (Монитор) (5).
• Если простой таймер будет работать для включения или
выключения, его установленное текущее значение отобразится
в 6.
• Если были установлены оба значения (“ON” (ВКЛ.) и “OFF”
(ВЫКЛ.)), будут отображены оба значения.
3. Нажмите кнопку режима (Return) 2 для закрытия индикатора
монитора и возврата к стандартному экрану управления.
<Для отключения простого таймера отключения...>
Нажмите кнопку включения/выключения таймера “On/Off” 9, чтобы
настройки таймера не отображались на экране (7).
7
˚C
˚C
SIMPLE
<Для запуска простого таймера…>
Нажмите кнопку включения/выключения таймера “On/Off” 9, чтобы
настройки таймера начали отображаться на экране (7).
7
ONHr
AFTER
˚C
˚C
SIMPLE
230
6. Таймер
Примеры
Если для простого таймера были установлены значения включения
и отключения, действия и информация на дисплее будут подобны
показанной далее информации.
Пример 1.
Запустите таймер (время включения должно предшествовать
времени выключения)
Время включения: 3 часа
Время выключения: 7 часов
ONHr
AFTER
OFFHrAFTER
˚C
˚C
В момент запуска таймера
На дисплее отображаются настройки
SIMPLE
таймера включения (ON) (осталось часов
до включения).
В 3 часа после запуска таймера
Настройки таймера на дисплее изменились на
SIMPLE
OFF (ВЫКЛ.) (осталось часов до включения).
Отображается настройка для времени отключения
(OFF - 7 часов) – включения (ON - 3 часа) = 4 часа.
В 7 часов после запуска таймера
Кондиционер выключится, и будет
SIMPLE
оставаться в этом состоянии до
следующего включения.
Пример 2.
Запустите таймер (время выключения должно предшествовать
времени включения)
Время включения: 5 часов
Время выключения: 2 часа
OFFHrAFTER
˚C
˚C
˚C
ONHr
AFTER
˚C
В момент запуска таймера
На дисплее отображаются настройки
SIMPLE
таймера отключения (OFF) (осталось
часов до отключения).
В 2 часа после запуска таймера
Настройки таймера на дисплее изменились на ON
SIMPLE
(ВКЛ.) (осталось часов до включения). Отображается
настройка для времени включения (ON - 5 часов) –
выключения (OFF - 2 часа) = 3 часа.
В 5 часов после запуска таймера
Кондиционер включится и будет работать
SIMPLE
до момента выключения.
<Настройка таймера автоматического выключения>
2
AFTER OFF
Настройка таймера
3
AUTO OFF
1
1. Убедитесь, что отображается стандартный экран управления и
индикатор таймера отключения (Auto Off) (1).
В случае отображения индикации, отличной от индикации таймера
автоматического отключения (Auto Off Timer), установите ее в “AUTO OFF
TIMER”, используя функцию настройки таймера (см. 8.[4]–3 (3)).
2. Удерживайте нажатой кнопку таймера “Menu” 2 в течение 3 секунд
до появления на экране индикации “Set Up” (Установка) (2).
(Помните, что каждое нажатие кнопки переключает дисплей между
режимами отображения “Set Up” (Установка) и “Monitor” (Монитор)).
3. Нажмите соответствующую кнопку настройки времени 1 для
установки времени отключения (3).
4. Нажмите кнопку “Filter” (Фильтр) 4 для сохранения настроек.
Примечание:
Настройки будут отменены, если перед кнопкой “Filter” (Фильтр) 4 вы
нажмете кнопку режима (Return) 2.
5. Нажмите кнопку режима (Return) 2 для продолжения процедуры
настройки и возврата к стандартному экрану управления.
6. Если кондиционер уже работает, таймер начнет немедленный
отсчет времени. Обязательно проверьте правильность
настроек, которые должны отобразиться на дисплее.
<Проверка текущих настроек таймера автоматического выключения>
Настройка таймера
TIMER
AFTER
5
OFF
AUTO OFF
1
4
1. Убедитесь, что на экране отображается “Auto Off” (Выкл. автоматический
режим) (1).
2. Удерживайте нажатой кнопку таймера “Menu” 2 в течение 3 секунд до
появления на экране индикации “Monitor” (Монитор) (4).
• Появится сообщение, что таймер отключен (5).
3. Для закрытия монитора и возврата к стандартному экрану
управления нажмите кнопку режима (Return) 2.
6.1.3. Таймер автоотключения
■ Этот таймер начинает отсчет времени после включения
кондиционера и выключает его в указанное в настройках время.
■
Можно установить значения от 30 минут до 4 часов с 30-минутным
приращением.
Примечание:
*1. Таймеры недельный/простой/автоматического отключения не могут
использоваться одновременно.
*2. Таймер автоматического отключения не будет работать в случае
наличия следующих условий:
Таймер выключен; система находится в неисправном состоянии;
выполняется тест системы; пульт дистанционного управления выполняет
процедуру самотестирования или диагностики; пользователь пытается
выбрать режим работы; пользователь выполняет настройку таймера;
система управляется из центрального пульта управления. (В этих условиях
операции включения и отключения запрещены).
AFTER OFF
OPERATION
AUTO OFF
ON/OFF
FILTER
CHECK
CLEAR
TEST
2
4
TEMP.
MENU
BACK DAY
MONITOR/SET
PAR-21MAA
CLOCK
2 1 9
ON/OFF
<Для отключения таймера автоматического отключения...>
●
Удерживайте нажатой кнопку включения/выключения таймера “On/Off ”
9
в течение 3 секунд, после чего появится сообщение “Timer Off” (Выкл.
таймер) (6), а значение настройки таймера (7) исчезнет.
7
6
●
В качестве альтернативы для этого можно также выключить кондиционер
˚C
˚C
AUTO OFF
воздуха. Значение настройки таймера (7) исчезнет с экрана.
7
AUTO OFF
<Для включения таймера автоматического выключения...>
● Удерживайте нажатой кнопку включения/выключения таймера “On/
Off” 9 в течение 3 секунд. Сообщение “Timer Off” (Выкл. таймер)
исчезнет (6), а значение настройки таймера (7) появится на
дисплее.
● В качестве альтернативы для этого можно также включить
кондиционер воздуха. Значение настройки таймера появится в 7.
7
AFTER OFF
6
˚C
˚C
AUTO OFF
231
6. Таймер
6.2. Для беспроводного пульта дистанционного
управления
7. Прочие функции
A
13
2
1 Нажмите кнопку
AUTO STOP
или кнопку
AUTO START
(УСТАНОВКА ТАЙМЕРА
- TIMER SET).
• Время можно установить, пока мигает следующий символ.
Таймер OFF (Выкл.) : Мигает A .
Таймер ON (Вкл.) : Мигает A .
2 С помощью кнопок h и
3 Отмена таймера.
Для отмены таймера выключения (OFF) нажмите кнопку
Для отмены таймера включения (ON) нажмите кнопку
•
Вы можете комбинировать таймеры выключения (OFF) и включения (ON).
min
установите желаемое время.
AUTO STOP
AUTO START
.
.
• Нажатие кнопки ON/OFF (ВКЛ./ВЫКЛ.) на пульте дистанционного
управления с целью остановки прибора во время действия режима
таймера приведет к отмене таймеров.
• Если не установлено текущее время, использование функции
таймера невозможно.
7.1. Блокировка кнопок пульта дистанционного
управления (ограничение функциональности)
■ По желанию вы можете блокировать кнопки на пульте
дистанционного управления. Для выбора типа блокировки можно
использовать настройки выбора функций (Function Selection)
пульта дистанционного управления.
(Дополнительную информацию о выборе типа блокировки см.
в пункте [2] (1) раздела 8). В особенности, можно выбрать два
следующих типа блокировки:
1 Блокировка всех кнопок.
Блокирует все кнопки пульта дистанционного управления.
2 Блокировка всех кнопок, кроме “ON/OFF”.
Блокирует все кнопки кроме “ON/OFF” (ВКЛ./ВЫКЛ.).
Примечание:
Индикатор блокировки “Locked” (Блокировано) появляется на экране
после того, как кнопки будут блокированы.
1
Индикатор блокировки
TIME SUN
FUNCTION
ON/OFF
˚C
OPERATION
ON/OFF
FILTER
CHECK
CLEAR
TEST
1
4
TEMP.
MENU
BACK DAY
MONITOR/SET
PAR-21MAA
˚C
CLOCK
<Как блокировать кнопки>
1. Удерживая нажатой кнопку “Filter” (Фильтр) 4, нажмите и
удерживайте в течение 2 секунд кнопку “ON/OFF” (ВКЛ./ВЫКЛ.)
1. Сообщение “Locked” (Блокировано) появится на экране (1
указывая, что блокировка включена.
* Если функция блокировки была отключена на экране выбора
функции (Function Selection), после того, как вы выполните
нажатие описанных ранее кнопок, появится сообщение “Not
Available” (Недоступно).
˚C
˚C
1
FUNCTION
• Если вы нажмете блокированную кнопку, на дисплее начнет
мигать индикатор “Locked” (Блокировано) (1).
˚C
˚C
1
FUNCTION
<Как разблокировать кнопки>
1. Удерживая нажатой кнопку “Filter” (Фильтр) 4, нажмите и
удерживайте в течение 2 секунд кнопку “ON/OFF” (ВКЛ./ВЫКЛ.) 1
до исчезновения с экрана сообщения “Locked” (Блокировано) (1).
˚C
˚C
1
),
232
7. Прочие функции
7.2. Индикация кодов ошибок
ERROR CODE
ON/OFF
Лампа
включения
(Мигает)
Адрес внутреннего
охлаждающего устройства
Если вы настроили номер телефона вызова в случае возникновения проблем, этот номер будет
отображен на экране. (Вы можете выполнить установку номера телефона на экране выбора функции
(Function Selection). За дополнительной информацией обратитесь к разделу 8).
Код ошибки № внутреннего устройства
Альтернативный дисплей
● Если одновременно мигают индикатор включения и код ошибки: Это означает, что все операции остановлены, и кондиционер воздуха
не работает (невозможно возобновить работу). Запишите номер устройства и код ошибки, затем отключите питание кондиционера и
обратитесь к своему поставщику или в обслуживающую организацию.
Когда нажата кнопка проверки (Check):
CALL:XXXX
XXX:XXX
ON/OFF
˚C
ERROR CODE
Код ошибки
˚C
ON/OFF
● Если мигает только код ошибки (лампа включения продолжает гореть): Работа системы продолжается, но в ней возникли неполадки. В
этом случае необходимо записать код ошибки и обратиться к своему поставщику или в обслуживающую организацию за помощью.
* Если вы настроили номер телефона вызова обслуживающей организации в случае возникновения проблем, нажмите кнопку “Check”
(Проверка) для отображения на экране этого номера. (Вы можете выполнить установку номера телефона на экране выбора функции
(Function Selection). За дополнительной информацией обратитесь к разделу 8).
8. Выбор функции
Выбор функции с помощью пульта дистанционного управления
В режиме выбора функции с помощью пульта дистанционного управления можно настраивать нижеприведенные функции. При
необходимости измените настройку.
Пункт 1 Пункт 2 Пункт 3 (Описание настройки)
1. Выбор языка
(“CHANGE LAN-
GUAGE”)
2. Ограничение функций
(“Bыбор функции”)
3. Выбор режима
(“Bыбор режима”)
4. Изменение индикации
(“Настройка
индрежима
”)
Выбор языка отображения • Возможен вариант индикации на разных языках
(1) Настройка ограничений рабочей функции (блокировка
режима работы) (“функция блoкирoвки”)
(2) Использование настройки автоматического режима
(“Bыбор режима ABTO”)
(3) Настройка ограничения диапазона температуры
(“Oграничениe чст. тeмиeрaт”)
(1) Настройка пульта дистанционного управления
(основной/ дополнительный) (“Oсновной пульт/
дополнительнын пульт”)
(2) Использование настройки часов (“часы”) • Настройка включения или отключения функции часов
(3) Настройка функции таймера (“Heдeлыйтаймера”) • Настройка типа таймера
(4) Настройка номера контакта при возникновении
ошибки(“CALL.”)
(1) Настройка индикации температуры (°C/°F) (“Eдин.
темпер.°C/°F”)
(2) Настройка индикации температуры всасываемого
воздуха (“Показывaть темп. в кoмн.”)
(3) Настройка индикации режима автоматического
охлаждения/обогрева (“Nнд. T/X в режимe ABTO”)
• Настройка диапазона ограничения режима работы (блокировка
режима работы)
• Настройка
работы
• Настройка регулируемого диапазона температуры (максимум,
минимум)
• Выбор основного или подчиненного пульта дистанционного управления
* При подключении двух пультов дистанционного
• Индикация номера контакта в случае возникновения ошибки
• Настройка номера телефона
• Настройка индикации единиц измерения температуры (°C или °F)
• Настройка включения или отключения индикации температуры
воздуха (всасываемого) в помещении
• Настройка включения или отключения отображения индикации
Охлаждение” или “Обогрев” при автоматическом режиме работы
“
включения или отключения “автоматического” режима
управления к одной
группе один из пультов необходимо настроить как дополнительный.
233
8. Выбор функции
[Схема выбора функции]
Настройка языка (Английский)
Пункт 1
Выбор языка
Bыбор функции
Normal display
Нормальный режим индикации (индикация,
(Display when the air conditioner is not running)
отображаемая при выключенном кондиционере)
Удерживая нажатой кнопку E, нажмите кнопку D и удерживайте ее две секунды.
Hold down the button and press the button for 2 seconds.
Режим выбора функции с помощью пульта дистанционного управления
Remote controller function selection mode
Пункт 2
Item 2Item 1
English
German
Spanish
Russian
Italian
Chinese
French
Japanese
Пункт 3
Item 3
OFF
no1
no2
ON
OFF
OFF
Удерживая нажатой кнопку E, нажмите кнопку D и удерживайте ее две
Hold down the button and press the button for 2 seconds.
секунды.
E Нажмите кнопку режима работы.
Press the operation mode button.
G
Нажмите кнопку TIMER MENU (МЕНЮ ТАЙМЕРА).
Press the TIMER MENU button.
D
Нажмите кнопку TIMER ON/OFF (ТАЙМЕР
Press the TIMER ON/OFF button.
Индикация
Dot display
ВКЛ/ВЫКЛ).
TEMP.
MENU
BACK DAY
MONITOR/SET
CLOCK
ON/OFF
PAR-21MAA
OPERATION
ON/OFF
CHECK
CLEAR
FILTER
TEST
Настройка блокировки работы не используется.
(Значение первоначальной настройки)
Настройка блокировки работы кроме кнопок On/Off (Вкл/Выкл).
Настройка блокировки работы для всех кнопок.
При выборе режима работы отображается автоматический
режим. (Значение первоначальной настройки)
При выборе режима работы автоматический режим не
отображается.
Ограничение диапазона температуры не включено. (Значение
первоначальной настройки)
Диапазон температуры
сушки.
Диапазон температуры можно изменить в режиме обогрева.
можно изменить в режиме охлаждения/
Bыбор режима
Настройка
индрежима
Диапазон температуры можно изменить в автоматическом
режиме.
Режим автоматического подъема и опускания панели фильтра
Устанавливать этот режим необязательно. Дополнительную информацию об этой операции
ON
OFF
OFF
CALL-
˚C
˚F
ON
OFF
ON
OFF
см. в РУКОВОДСТВЕ ПО ЭКСПЛУАТАЦИИ, раздел Дополнительное оборудование (панель).
Режим фиксированного направления воздушного потока
Устанавливать этот режим необязательно. Дополнительную информацию об
этой операции см. в РУКОВОДСТВЕ ПО ЭКСПЛУАТАЦИИ внутреннего блока.
Пульт дистанционного управления будет основным пультом.
(Значение первоначальной настройки)
Пульт дистанционного управления будет дополнительным
пультом.
Функцию часов использовать можно. (Значение первоначальной
настройки)
Функцию часов использовать нельзя.
Еженедельный таймер использовать можно. (
первоначальной настройки)
Таймер автоотключения использовать можно.
Простой таймер использовать можно.
Режим таймера использовать нельзя.
Введенные контактные номера не отображаются в случае
ошибки. (Значение первоначальной настройки)
Введенные контактные номера отображаются в случае
ошибки.
Используется единица температуры °C. (Значение
первоначальной настройки)
Используется единица температуры °F.
Температура воздуха в помещении отображается. (Значение
первоначальной настройки)
Температура
При работе в автоматическом режиме отображается либо
“Автоматическое охлаждение”, либо “Автоматический
обогрев”. (Значение первоначальной настройки)
В автоматическом режиме отображается только
“Автоматически”.
воздуха в помещении не отображается.
Значение
234
8. Выбор функции
[Детальная настройка]
[4]-1 Настройка CHANGE LANGUAGE (выбор языка)
Можно выбрать язык, на котором отображаются индикации на дисплее.
• Нажмите кнопку [ MENU] G, чтобы выбрать язык.
1
См. таблицу точечного дисплея.
[4]-2 Ограничение функций
(1) Настройка ограничений рабочей функции (блокировка
• Чтобы включить настройку, нажмите кнопку [ ON/OFF] D.
1 no1: Настройка блокировки режима работы осуществляется
2 no2: Настройка блокировки режима работы осуществляется
3 OFF (Исходное значение настройки) :
Настройка блокировки режима работы не
осуществляется.
* Чтобы установить правильную настройку блокировки режима
(2) Использование настройки автоматического режима
Если пульт дистанционного управления подключен к блоку,
• Чтобы включить настройку, нажмите кнопку [ ON/OFF] D.
1 ON (Исходное значение настройки) :
Индикация автоматического режима отображается, если
2 OFF:
Индикация автоматического режима не отображается, если
(3) Настройка ограничения диапазона температуры
После выполнения настройки можно изменить значение
• Чтобы включить настройку, нажмите кнопку [ ON/OFF] D.
1 Oграниченo oxлaждeниe:
2 Oграничен oбoгрeв:
Диапазон температуры можно изменить в режиме обогрева.
3 Oграничен режим ABTO:
4 OFF (исходная настройка) :
ограничение диапазона температуры выключено.
*
• Чтобы повысить или понизить температуру, нажмите кнопку
• Чтобы включить настройки верхнего и нижнего пределов,
• Устанавливаемый диапазон
Режим охлаждения/сушки:
Режим обогрева:
Автоматический режим:
Английский (GB), 2 Немецкий (D), 3 Испанский (E), 4 Русский
(RU), 5 Итальянский (I), 6 Китайский (CH), 7 Французский (F),
8
Японский (JP)
режима работы)
всеми кнопками, кроме кнопки [ ON/OFF] I.
всеми кнопками.
работы в нормальном режиме индикации экрана, необходимо
нажать следующие кнопки (одновременно нажмите кнопки
[FILTER] A и [ ON/OFF] I и удерживайте их в течение
двух секунд) в нормальном режиме индикации экрана после
выполнения настройки, упомянутой выше.
который работает в автоматическом режиме, можно выполнить
следующие настройки.
выбран режим работы.
выбран режим работы.
температуры в пределах установленного диапазона.
Диапазон температуры можно изменить в режиме охлаждения/сушки.
Диапазон температуры можно изменить в автоматическом режиме.
Если установлено значение кроме OFF (выкл.), одновременно
выполняется настройка ограничения диапазона температуры
в режимах охлаждения и обогрева, а также в автоматическом
режиме. Тем не менее, диапазон невозможно ограничить, если
установленный диапазон температуры не изменялся.
[ TEMP. ( ) и ( )] F.
нажмите кнопку [ ] H. Выбранный параметр мигает, можно
установить температуру.
Нижний предел: от 19°C до 30°C Верхний предел: от 30°C до 19°C
Нижний предел: от 17°C до 28°C Верхний предел: от 28°C до 17°C
Нижний предел: от 19°C до 28°C Верхний предел: от 28°C до 19°C
[4]-3 Настройка выбора режима
(1) Настройка пульта дистанционного управления (основной/
дополнительный)
• Чтобы включить настройку, нажмите кнопку [ ON/OFF] D.
1 Основной:
2 Дополнительный: контроллер будет установлен как
(2) Использование настройки часов
• Чтобы включить настройку, нажмите кнопку [ ON/OFF] D.
1 ON: Можно использовать функцию часов.
2 OFF: Функция часов использовать невозможно.
(3) Настройка функции таймера
• Чтобы включить настройку, нажмите кнопку [ ON/OFF] D
(Выберите одну из настроек, приведенных ниже.).
1 Heдeлый таймер (Исходное значение настройки):
Можно использовать еженедельный таймер.
2 ABTO от кпочy. по тaймерy :
Можно использовать таймер автоотключения.
3 Пpocтoй тaймер:
Можно использовать обычный таймер.
4 Taймер выкл.:
Режим таймера использовать невозможно.
* Если настройка часов имеет значение OFF, “Heдeлый
таймер” использовать невозможно.
(4) Настройка номера контакта при возникновении ошибки
• Чтобы включить настройку, нажмите кнопку [ ON/OFF] D.
1 CALL OFF:
2 CALL **** *** ****:
CALL_:
Контактный номер можно задать, если дисплей выглядит
• Настройка контактных номеров
Для настройки контактных номеров следуйте
[4]-4 Настройка изменения индикации
(1) Настройка индикации температуры (°C/°F)
• Чтобы включить настройку, нажмите кнопку [ ON/OFF] D.
1 °C: Используемая единица измерения температуры - °C.
2 °F: Используемая единица измерения температуры - °F.
(2) Настройка индикации температуры в помещении
• Чтобы включить настройку, нажмите кнопку [ ON/OFF] D.
1 ON: Температура всасываемого воздуха отображается.
2 OFF:
(3) Настройка индикации режима автоматического охлаждения/
• Чтобы включить настройку, нажмите кнопку [ ON/OFF] D.
1 ON:
При работе в автоматическом режиме отображается либо
2 OFF:
В автоматическом режиме отображается только
В случае ошибки настроенные контактные номера не отображаются.
В случае ошибки настроенные контактные номера отображаются.
как показано выше.
перечисленным процедурам. Перемещайте мигающий
курсор, чтобы вводить цифры. Нажмите кнопку [ TEMP.
( ) и ( )] F для перемещения курсора вправо (влево).
Нажмите кнопку [ CLOCK ( ) and ( )] C для настройки
номеров.
Температура всасываемого воздуха не отображается.
обогрева
“Автоматическое охлаждение”, либо “Автоматический
обогрев”.
“Автоматический”.
контроллер будет установлен как основной.
дополнительный.
235
8. Выбор функции
[Dot display table]
[Таблица точечного дисплея]
Настройка языка
Selecting language
Waiting for start-up
Ожидание запуска
Operation mode Cool
Режим работы
Set temperature
Заданная температура
Fan speed
Скорость вентилятора
Not use button
Кнопка не используется
Check (Error)
Проверка (ошибка)
Test run
Тестовый запуск
Self check
Самодиагностика
Unit function selection
Выбор функции прибора
Setting of ventilation
Настройка вентиляции
Режим
охлаждения
Dry
Режим сушки
Heat
Режим
отопления
Auto
Автоматический
режим
Auto(Cool)
Автоматический
режим (охлаждение)
Auto(Heat)
Автоматический
режим (отопление)
Fan
Режим
вентилятора
Ventilation
Вентиляция
Stand by
Ожидание
(Горячая настройка)
(Hot adjust)
Defrost
Оттаивание
English German Spanish Russian Italian Chinese French Japanese
Selecting language
Настройка языка
CHANGE LANGUAGE
Выбор языка
Function selection
Bыбор функции
Operation function limit setting
Настройка ограничения рабочей
функции
Использование настройки
Use of automatic mode setting
автоматического режима
Temperature range limit setting
Настройка ограничения
температурного диапазона
Limit temperature cooling/day
Ограничение температуры
охлаждения/дневного режима
mode
Ограничение температуры
Limit temperature heating mode
режима обогрева
Limit temperature auto mode
Ограничение температуры
автоматического режима
Mode selection
Выбор режима
Пульт дистанционного управления
Remote controller setting MAIN
настроен как ОСНОВНОЙ
Пульт дистанционного управления
Remote controller setting SUB
настроен как ДОПОЛНИТЕЛЬНЫЙ
Use of clock setting
Использование настройки часов
Setting the day of the week and
Установка дня недели и времени
time
Timer set
Установка таймера
Timer monitor
Монитор таймера
Weekly timer
Еженедельный таймер
Timer mode off
Режим таймера выключен
Auto off timer
Таймер автоотключения
Simple timer
Простой таймер
Contact number setting of error
Ввод контактного номера в
случае ошибки
situation
Display change
Изменение дисплея
Temperature display °C/°F setting
Настройка дисплея температуры°C/°F
Room air temperature display
Настройка дисплея температуры
воздуха в помещении
setting
Automatic cooling/heating display
Настройка дисплея автоматического
охлаждения/обогрева
setting
English German Spanish Russian Italian Chinese French Japanese
236
9. Работа пульта дистанционного управления в аварийном режиме
Fig. 9-1
Для
(
PKA-RP·HAL)
E.O.
SW
Fig. 9-2
Если пульт дистанционного управления использовать нельзя
Если батарейки пульта дистанционного управления разрядились
или в нем имеется неисправность, аварийный режим можно
включить с помощью аварийных кнопок на решетке.
[Fig.9-1]
A Лампа DEFROST/STAND BY (РАЗМОРАЖИВАНИЕ/ОЖИДАНИЕ)
B Лампа работы
C Переключатель аварийной работы (обогрев)
D Переключатель аварийной работы (охлаждение)
E Приемник
Начало работы
• Чтобы включить режим охлаждения, нажмите и удерживайте
кнопку
D более 2 секунд.
• Чтобы включить режим обогрева, нажмите и удерживайте кнопку
C более 2 секунд.
Останов работы
• Для останова работы нажмите кнопку D или кнопку C более
2 секунд.
[Fig.9-2]
A Лампа DEFROST/STAND BY (РАЗМОРАЖИВАНИЕ/ОЖИДАНИЕ)
(OPAHЖEBЬlЙ)
B Лампа работы (ЗEЛEHЬIЙ)
C Переключатель аварийной работы (обогрев/охлаждение)
D Приемник
• Каждое нажатие кнопки аварийного останова приводит к
переключению рабочего режима.
• Проверьте “COOL/HEAT ” на мониторе операционного дисплея.
(После использования кнопки дисплей становится на 5 секунд
оранжевым.)
[Комбинированные модели для охлаждения и отопления]
Охлаждение Отопление Останов
[Модели только с режимом охлаждения]
Охлаждение Останов
Дисплей операционного монитора
ЗЕЛЕНЫЙ
STOP
COOL
HEAT
ОРАНЖЕВЫЙ
После использования кнопки как
показано слева дисплей становится на 5
секунд оранжевым, а затем возвращается
в нормальный режим работы.
Выключение Подсветка
Примечание:
• Подробности аварийного режима приводятся ниже.
Рабочий режим Режим охлаждения Режим отопления
Настройка температуры
Скорость вентилятора
Направление воздушного потока
24°C 24°C
Высокая Высокая
Горизонтальное Вниз 4 (5)
10. Уход и чистка
C
C
■ Указывает на необходимость очистки фильтра.
Обратитесь к специалистам для очистки фильтра.
■ Для сброса индикации “FILTER” (фильтр)
Если кнопку [FILTER] (фильтр) нажать быстро дважды после
чистки фильтра, данная индикация погаснет, и функция вернется
в исходное состояние.
Примечание:
● Если с пульта дистанционного управления осуществляется
управление двумя или более внутренними блоками, срок
действия фильтра определяется его типом. Индикация
“FILTER” (фильтр) появляется на дисплее в случае
необходимости очистки фильтра на главном внутреннем
блоке. Когда индикация фильтра гаснет на дисплее, функция
восстанавливает кумулятивное время замены фильтра.
● Индикация “FILTER” (фильтр) указывает на необходимость
очистки фильтра после истечения определенного заданного
срока его использования в нормальных условиях
эксплуатации внутри помещения. Однако, ввиду того, что
степень загрязненности фильтра определяется конкретными
условиями эксплуатации, необходимо производить очистку
фильтра с учетом данного фактора.
● Кумулятивный срок действия фильтра зависит от модели
кондиционера.
● Данная индикация недоступна для пульта дистанционного
управления.
FILTER
► Чистка фильтров
• Проводите чистку фильтров с использованием пылесоса. При
отсутствии пылесоса, легким постукиванием фильтра о твердый
предмет стряхните с него грязь или пыль.
• Если фильтры сильно загрязнены, промойте их в теплой воде.
Тщательно смойте остатки моющего средства и полностью просушите
фильтры перед их обратной установкой в прибор.
Осторожно:
сушите фильтры под прямыми солнечными лучами
• Не
или с использованием источника отопления, такого как
электрообогревателя: это может привести к деформации фильтров.
• Не промывайте фильтры в горячей воде (выше 50°C), так как это
может привести к их деформации.
• Не забывайте устанавливать фильтры на место. Эксплуатация
прибора без фильтров воздуха может привести к
Осторожно:
• Прежде чем начать чистку, остановите работу прибора и отключите
подачу электропитания.
• Внутренние приборы оборудованы фильтрами для удаления пыли из
засасываемого воздуха. Прочищайте фильтры с помощью методов,
обозначенных на рисунках ниже.
►
Снятие фильтра
Осторожно:
• При удалении фильтра необходимо соблюдать меры предосторожности
для защиты глаз от пыли. Также если для выполнения этой работы
необходимо вставать на стул, соблюдайте осторожность, чтобы не
упасть с него.
• После снятия фильтра не дотрагивайтесь до металлических частей
внутри наружного блока, несоблюдение данного правила может
привести к
травме.
его поломке.
237
10. Уход и чистка
PKA-RP·HAL
1
Потяните оба нижние угла воздухозаборной решетки, чтобы
открыть ее, затем поднимите фильтр.
■ PCA-RP·KA
A
B
D
C
1
Откройте воздухозаборную решетку.
2
Удерживайте рукоятку фильтра, затем потяните его вверх в
направлении стрелки. При установке фильтра после чистки
убедитесь, что он вставлен достаточно глубоко - до стопора.
Фильтр B
A
PSA-RP·GA
Воздухозаборная решетка
C Рукоятка D Стопор
■ PCA-RP·HA
RP71 → 3 деталей
RP125 → 4 деталей
►Очистка масляного фильтра (серии PCA-RP·HA)
1) Снятие масляного фильтра
1 Снимите фильтр, сдвинув его в направлении стрелки.
2) Замена фильтрующего элемента
1 Снимите масляный фильтр, сдвинув его в направлении стрелки.
2 Снимите два металлических штуцера для фильтрующего элемента в
соответствии со следующей процедурой. Согните металлические штуцеры
по направлению к стороне
для снятия.
3 Замените фильтрующий элемент (одноразовый).
Дополнительные детали: PAC-SG38KF (12 деталей)
Примечание:
Крепко установите фильтрующий элемент в корпусе.
4 Установите штуцеры для фильтрующего элемента в исходное положение.
5 Поверните сторону, на которой установлены металлические штуцеры
масляного фильтра, вниз, и установите фильтр в блок.
A Рукоятка C Фильтрующий элемент
B Масляный филь D Металлический штуцер для фильтрующего элемента
3) Очистка корпуса масляного фильтра
Необходимые инструменты
• Защитные средства, такие, как резиновая перчатка
• Жесткая или простая щетка
Примечание:
Не пользуйтесь металлической жесткой или обычной щеткой, так как
имеется вероятность повреждения алюминиевых материалов.
• Бытовое нейтральное моющее средство или слабощелочное моющее
средство (для мойки тарелок или одежды)
Примечание:
Если для очистки используется слабощелочное моющее средство,
детали, сделанные из алюминия, могут обесцветиться.
Примечание:
Перед очисткой масляного фильтра убедитесь в том, что фильтр вынут.
1 Если фильтр не слишком грязный. (Если фильтр очищается один раз в
неделю (один раз через 100 часов работы).)
Промойте
жесткую или простую щетку и т.д. (Более эффективно промыть фильтр теплой
водой.)
2 Если фильтр очень грязный.
Чтобы не обжечь руки, начинайте промывку фильтра после того, как
горячая вода остынет.
фильтр водой и вышеуказанным моющим средством, используя
Добавьте вышеназванное моющее средство (его концентрация
должна составлять примерно 1/10 неразбавленного раствора) в воду с
температурой 50 °C или меньше и вымочите в течение 1 часа или больше
перед промывкой
Предупреждение:
.
1 (внутри), затем сдвиньте их в направлении 2
1
0
/
• Удалите винт из ручки всасывающей решетки.
• Всасывающая решетка откроется если Вы потяните за ручку в
направлении указанном стрелкой 1.
•
Фильтр установлен внутри всасывающей решетки и откроется если
Вы потяните его в направлении указанном стрелкой 2.
a Всасывающая решетка
b Ручка
c Винт
238
11. Исправление неполадок
Возникла проблема? Вот решение. (Прибор работает нормально.)
Кондиционер не обеспечивает должный обогрев или охлаждение.
При начале работы в режиме обогрева теплый воздух из внутреннего
прибора поступает через некоторое время.
В режиме обогрева кондиционер останавливается до достижения
заданной температуры в помещении.
Направление потока воздуха изменяется при работе или
направление потока воздуха нельзя задать.
При изменении направления воздушного потока, лопатки всегда
двигаются вверх и вниз, проходя через заданное положение, перед
тем, как полностью остановиться в положении.
Слышен звук текущей воды или время от времени шипящий звук.
Слышен треск или скрип.
В помещении неприятный запах.
Из внутреннего прибора выходит белая дымка или пар.
Из наружного прибора выходит вода или пар.
Индикатор работы не появляется на дисплее пульта дистанционного
управления.
На дисплее пульта дистанционного управления отображается “
При перезапуске кондиционера вскоре после его останова он не
работает, несмотря на нажатие кнопки ON/OFF (ВКЛ/ВЫКЛ).
Кондиционер работает без нажатия кнопки ON/OFF (ВКЛ/ВЫКЛ).
Кондиционер останавливается без нажатия кнопки ON/OFF (ВКЛ/
ВЫКЛ).
Невозможно задать работу по таймеру с пульта дистанционного
управления.
На дисплее пульта дистанционного управления отображается
сообщение “PLEASE WAIT” (ПОЖАЛУЙСТА, ПОДОЖДИТЕ).
На дисплее пульта дистанционного управления отображается код
ошибки.
”.
■ Очистите фильтр. (При загрязнении или закупорке фильтра поток
воздуха уменьшается.)
■
Проверьте регулировку температуры и отрегулируйте заданную температуру.
■ Убедитесь, что вокруг наружного прибора достаточно места. Не
заблокирован ли впуск или выпуск воздуха?
■ Не оставлена ли открытой дверь или окно?
■ Теплый воздух не поступает до тех пор, пока внутренний прибор
не прогреется до достаточной степени.
■ Если температура наружного воздуха низка, а влажность высокая,
на наружном приборе может образоваться изморось. Если это
произойдет, наружный прибор работает в режиме размораживания.
Обычная работа должна возобновиться примерно через 10 минут.
■ В режиме охлаждения лопатки автоматически перемещаются в
горизонтальное (вниз) положение после 1 часа, если выбрано
направление потока воздуха вниз (горизонтально). Это необходимо
для предотвращения образования воды и падения капель с лопаток.
■ В режиме обогрева лопатки автоматически перемещаются в
направление горизонтального потока воздуха, когда температура
потока воздуха низкая, или в режиме размораживания.
■ При изменении направления воздушного потока лопатки перемещаются
в заданное положение после определения базового положения.
■ Эти звуки могут быть слышны, когда в кондиционере течет
хладагент, или при изменении потока хладагента.
■ Эти звуки могут быть слышны при трении деталей друг о друга по
причине расширения и сжатия из-за изменений температуры.
■ Внутренний прибор всасывает воздух с газами, исходящими из
стен, ковровых настилов, мебели, а также запахи одежды, затем
выдувает этот воздух обратно в помещение.
■ Если температура в помещении и влажность высокие, такое
явление может наблюдаться при начале работы.
■ В режиме размораживания может подаваться холодный
воздушный поток, который может казаться дымкой.
■ В режиме охлаждения вода может образовываться и капать с
холодных труб и стыков.
■
В режиме обогрева вода может образовываться и капать с теплообменника.
■ В режиме размораживания вода на теплообменнике испаряется, и
может появиться водяной пар.
■ Включите питание. На дисплее пульта дистанционного управления
появится“ ”.
■ При центральном управлении на пульте дистанционного
управления появляется “ ”, и запустить или остановить работу
кондиционера с пульта дистанционного управления нельзя.
■ Подождите примерно три минуты. (Работа остановилась для
защиты кондиционера.)
■ Не установлен ли таймер включения?
Нажмите кнопку ON/OFF (ВКЛ/ВЫКЛ) для останова работы.
■
Не подключен ли кондиционер к центральному пульту дистанционного управления?
Проконсультируйтесь с людьми, управляющими кондиционером.
■ Не отображается ли “ ” на дисплее пульта дистанционного управления?
Проконсультируйтесь с людьми, управляющими кондиционером.
■
Не задана ли функция автоматического восстановления после сбоев электропитания?
Нажмите кнопку ON/OFF (ВКЛ/ВЫКЛ) для останова работы.
■ Не установлен ли таймер отключения?
Нажмите кнопку ON/OFF (ВКЛ/ВЫКЛ) для перезапуска работы.
■
Не подключен ли кондиционер к центральному пульту дистанционного управления?
Проконсультируйтесь с людьми, управляющими кондиционером.
■
Не отображается ли “ ” на дисплее пульта дистанционного управления?
Проконсультируйтесь с людьми, управляющими кондиционером.
■ Действительны ли настройки таймера?
Если таймер можно задать, на дисплее пульта дистанционного
управления отображается
WEEKLY
,
SIMPLE
, или
AUTO OFF
.
■ Осуществляются первоначальные настройки. Подождите примерно
3 минуты.
■ Включились защитные устройства для защиты кондиционера.
■ Не пытайтесь отремонтировать данное оборудование самостоятельно.
Немедленно отключите питание и обратитесь к своему поставщику.
Обязательно сообщите поставщику наименование модели и информацию,
которая появилась на дисплее пульта дистанционного управления.
239
11. Исправление неполадок
Возникла проблема? Вот решение. (Прибор работает нормально.)
Слышен звук дренажа воды или вращения двигателя.
Уровень шума превышает уровень, указанный в технических
характеристиках.
■ При останове режима охлаждения дренажный насос включается,
затем останавливается. Подождите примерно 3 минуты.
■ Уровень шума работающего кондиционера зависит от акустики
конкретного помещения (см. таблицу ниже). Он может быть
выше, чем указано в спецификации, поскольку тестовый замер
проводился в безэховом помещении.
Примеры
местоположения
Уровни шума
Помещения с высоким
уровнем поглощения
шума
Студия
радиовещания,
музыкальная студия и
т.д.
от 3 до 7 дБ от 6 до 10 дБ от 9 до 13 дБ
Обычные
помещения
Приемная,
вестибюль
гостиницы и т.д.
Помещения с низким
уровнем поглощения
шума
Офис,
гостиничный
номер
На пульте дистанционного управления ничего не отображается,
дисплей тусклый, или внутренний прибор получает сигналы, если
только пульт дистанционного управления находится близко.
Лампа работы около приемника пульта дистанционного управления
на внутреннем приборе мигает.
12. Технические характеристики
<Oбогрев/Oхлаждение>
Модель
Электропитание (Напряжение <В>/Частота <Гц>)
Номинальная потребляемая мощность (Только внутренний прибор) <кВт>
Номинальный ток (Только внутренний прибор) <A>
ОБОГРЕВАТЕЛЬ
Габариты (Высота) <мм> 295
Габариты (Ширина) <мм> 898
Габариты (Глубина) <мм> 249
Скорость движения воздушного потока в вентиляторе
(Низкая-Средняя-Высокая)
Уровень шума (Низкая-Средняя 2-Средняя 1-Высокая) <дБ>
Масса Нетто <кг>13
PKA-RP35HAL PKA-RP50HAL
~/N 230/50
0,04/0,03 0,04/0,03
0,40/0,30 0,40/0,30
<кВт>
<м3/мин>
--
9-10,5-12
36-40-43
■ Батарейки разряжены.
Замените батарейки и нажмите кнопку Reset (Сброс).
■ Если после замены батареек ничего не появляется, убедитесь, что
батарейки вставлены с соблюдением полярности (+, –).
■ Включилась функция самодиагностики для защиты кондиционера.
■ Не пытайтесь отремонтировать данное оборудование самостоятельно.
Немедленно отключите питание и обратитесь к своему поставщику.
Обязательно сообщите поставщику наименование модели.
Модель
Электропитание (Напряжение <В>/Частота <Гц>)
Номинальная потребляемая мощность (Только внутренний прибор) <кВт>
Номинальный ток (Только внутренний прибор) <A>
ОБОГРЕВАТЕЛЬ
Габариты (Высота) <мм> 230
Габариты (Ширина) <мм> 960 1280 1600
Габариты (Глубина) <мм> 680
Скорость движения воздушного потока в вентиляторе
(Низкая-Средняя 2-Средняя 1-Высокая)
Уровень шума (Низкая-Средняя 2-Средняя 1-Высокая) <дБ>
Масса Нетто <кг>25 32 36 38 39
<м3/мин>
PCA-RP50KA PCA-RP60KA PCA-RP71KA PCA-RP100KA PCA-RP125KA PCA-RP140KA
~/N 230/50
0,05/0,05 0,06/0,06 0,06/0,06 0,09/0,09 0,11/0,11 0,14/0,14
0,37/0,37 0,39/0,39 0,42/0,42 0,65/0,65 0,76/0,76 0,90/0,90
<кВт>
------
10-11-13-15 15-16-17-19 16-17-18-20 22-24-26-28 23-25-27-29 24-26-29-32
32-34-37-40 33-35-37-40 35-37-39-41 37-39-41-43 39-41-43-45 41-43-45-48
240
12. Технические характеристики
Модель
Электропитание (Напряжение <В>/Частота <Гц>)
Номинальная потребляемая мощность (Только внутренний прибор) <кВт>
Номинальный ток (Только внутренний прибор) <A>
ОБОГРЕВАТЕЛЬ
Габариты (Высота) <мм> 280
Габариты (Ширина) <мм> 1136 1520
Габариты (Глубина) <мм> 650
Скорость движения воздушного потока в вентиляторе
(Низкая-Высокая)
Уровень шума (Низкая-Высокая)
Масса Нетто <кг>41 56
Модель
Электропитание (Напряжение <В>/Частота <Гц>)
Rated Input(Indoor only)
Номинальный ток (Только внутренний прибор) <A>
ОБОГРЕВАТЕЛЬ
Габариты (Высота) <мм> 1900
Габариты (Ширина) <мм> 600
Габариты (Глубина) <мм> 270 350
Скорость движения воздушного потока в вентиляторе
(Низкая-Высокая)
Уровень шума (Низкая-Высокая)
Масса Нетто <кг>43 51 53
<м3/мин>
<kW>
<м3/мин>
PCA-RP71HA
0,09/0,09 0,26/0,26
0,43/0,43 1,19/1,19
<кВт>
<дБ>
<кВт>
<дБ>
--
17-19 30-38
34-38 44-50
PSA-RP71GA PSA-RP100GA PSA-RP125GA PSA-RP140GA
0,15/0,15 0,24/0,24 0,28/0,28 0,36/0,36
0,66/0,66 1,06/1,06 1,23/1,23 1,59/1,59
----
15-18 24-31 26-33 27-35
40-45 44-49 46-51 47-52
PCA-RP125HA
~/N 230/50
~/N 230/50
241
Please be sure to put the contact address/telephone number on
this manual before handing it to the customer.
HEAD OFFICE: TOKYO BLDG., 2-7-3, MARUNOUCHI, CHIYODA-KU, TOKYO 100-8310, JAPAN
BG79U612H03
Printed in Japan
Loading...
