SPLIT-TYPE AIR CONDITIONERS

INDOOR UNIT

MSZ-LN18VG2W MSZ-LN25VG2W MSZ-LN35VG2W MSZ-LN50VG2W MSZ-LN60VG2W MSZ-LN25VG2V MSZ-LN35VG2V MSZ-LN50VG2V MSZ-LN60VG2V MSZ-LN25VG2R MSZ-LN35VG2R MSZ-LN50VG2R MSZ-LN60VG2R MSZ-LN25VG2B MSZ-LN35VG2B MSZ-LN50VG2B MSZ-LN60VG2B

OPERATING INSTRUCTIONS

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

ПАЙДАЛАНУ БОЙЫНША НҰСҚАУЛЫҚ

ՇԱՀԱԳՈՐԾՄԱՆ ՁԵՌՆԱՐԿ

English

Русский

Қазақ

Հայերեն

ІНСТРУКЦІЇ З ЕКСПЛУАТАЦІЇ

Українська

● OPERATING INSTRUCTIONS ●

ENGLISH IS ORIGINAL

CONTENTS

■ SAFETY PRECAUTIONS 1

■ DISPOSAL 3

■ NAME OF EACH PART 4

■ PREPARATION BEFORE OPERATION 5

■ I-SEE OPERATION 6

■ SELECTING OPERATION MODES 7

■ FAN SPEED AND AIRFLOW DIRECTION ADJUSTMENT 8

■ AIRFLOW CONTROL MODE 9

■ ABSENCE DETECTION 9

■ I-SAVE OPERATION 10

■ ECONO COOL OPERATION 10

■ NIGHT MODE OPERATION 11

■ AIR PURIFYING OPERATION 11

■ POWERFUL OPERATION 12

■ TIMER OPERATION (ON/OFF TIMER) 12

■ WEEKLY TIMER OPERATION 13

■ CLEANING 14

■ Wi-Fi INTERFACE SETTING UP 15

■ WHEN YOU THINK THAT TROUBLE HAS OCCURRED 16

■ EMERGENCY OPERATION 18

■ WHEN THE AIR CONDITIONER IS NOT GOING TO BE USED FOR A LONG TIME 18

■ AUTO RESTART FUNCTION 18

■ INSTALLATION PLACE AND ELECTRICAL WORK 18

■ SPECIFICATIONS 19

SAFETY PRECAUTIONS

Meanings of symbols displayed on indoor unit and/or outdoor unit

WARNING

(Risk of ﬁ re)

Read the OPERATING INSTRUCTIONS carefully before operation.

Service personnel are required to carefully read the OPERATING INSTRUCTIONS and INSTALLATION MANUAL before operation.

Further information is available in the OPERATING INSTRUCTIONS, INSTALLATION MANUAL, and the like.

• Since rotating parts and parts which could cause an electric shock are used in this product, be sure to read these “Safety Precautions” before use.

• Since the cautionary items shown here are important for safety, be sure to observe them.

• After reading this manual, keep it together with the installation manual in a handy place for easy reference.

Marks and their meanings

WARNING :

CAUTION :

Incorrect handling could cause serious hazard, such as death, serious injury, etc. with a high probability.

Incorrect handling could cause serious hazard depending on the conditions.

This unit uses a ﬂ ammable refrigerant. If refrigerant leaks and comes in contact with ﬁ re or heating part, it will create harmful gas and there is risk of ﬁ re.

Meanings of symbols used in this manual

: Be sure not to do.

: Be sure to follow the instruction.

: Never insert your ﬁ nger or stick, etc.

: Never step onto the indoor/outdoor unit and do not put anything on them.

: Danger of electric shock. Be careful.

: Be sure to disconnect the power supply plug from the power outlet.

: Be sure to shut off the power.

: Risk of ﬁ re.

: Never touch with wet hand.

: Never splash water on the unit.

EN-1

WARNING

Do not connect the power cord to an intermediate point, use an extension cord, or connect multiple devices to a single AC outlet.

• This may cause overheating, ﬁ re, or electric shock.

Make sure the power plug is free of dirt and insert it securely into the outlet.

• A dirty plug may cause ﬁ re or electric shock.

Do not bundle, pull, damage, or modify the power cord, and do not apply heat or place heavy objects on it.

• This may cause ﬁ re or electric shock.

Do not turn the breaker OFF/ON or disconnect/connect the power plug during operation.

• This may create sparks, which can cause ﬁ re.

• After the indoor unit is switched OFF with the remote controller, make sure to turn the breaker OFF or disconnect the power plug.

Do not expose your body directly to cool air for a prolonged length of time.

• This could be detrimental to your health.

To use this unit correctly and safely, be sure to read these operating instructions before use.

SAFETY PRECAUTIONS

The unit should not be installed, relocated, disassembled, altered, or repaired by the user.

• An improperly handled air conditioner may cause ﬁ re, electric shock, injury, or water leakage, etc. Consult your dealer.

• If the power supply cord is damaged, it must be replaced by the manufacturer or its service agent in order to avoid a hazard.

When installing, relocating, or servicing the unit, make sure that

no substance other than the speciﬁ ed refrigerant (R32) enters the

refrigerant circuit.

• Any presence of foreign substance such as air can cause abnormal pressure rise and may result in explosion or injury.

• The use of any refrigerant other than that speciﬁ ed for the system will cause mechanical failure, system malfunction, or unit breakdown. In the worst case, this could lead to a serious impediment to securing product safety.

This appliance is not intended for use by persons (including children)

with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.

Children should be supervised to ensure that they do not play with the appliance.

Do not insert your ﬁ nger, a stick, or other objects into the air inlet

or outlet.

• This may cause injury, since the fan inside rotates at high speeds during

operation.

In case of an abnormal condition (such as a burning smell), stop the

air conditioner and disconnect the power plug or turn the breaker OFF.

• A continued operation in the abnormal state may cause a malfunction, ﬁ re, or electric shock. In this case, consult your dealer.

When the air conditioner does not cool or heat, there is a possibility of refrigerant leakage. If any refrigerant leakage is found, stop operations and ventilate the room well and consult your dealer immediately. If a repair involves recharging the unit with refrigerant, ask the service technician for details.

• The refrigerant used in the air conditioner is not harmful. Normally, it does not leak. However, if refrigerant leaks and comes in contact with ﬁ re or heating part of such a fan heater, kerosene heater, or cooking stove, it will create harmful gas and there is risk of ﬁ re.

The user should never attempt to wash the inside of the indoor unit. Should the inside of the unit require cleaning, contact your dealer.

• Unsuitable detergent may cause damage to plastic material inside the unit, which may result in water leakage. Should detergent come in contact with electrical parts or the motor, it will result in a malfunction, smoke, or ﬁ re.

• The appliance shall be stored in a room without continuously operating ignition sources (for example: open ﬂ ames, an operating gas appliance or an operating electric heater).

• Be aware that refrigerants may not contain an odour.

• Do not use means to accelerate the defrosting process or to clean the appliance, other than those recommended by the manufacturer.

• Do not pierce or burn.

The indoor unit must be installed in rooms which exceed the ﬂ oor space speciﬁ ed. Please consult your dealer.

When the indoor unit is connected to the multi type outdoor unit of R32 refrigerant, please consult your dealer about the ﬂ oor space speciﬁ ed.

This appliance is intended to be used by expert or trained users in shops, in light industry and on farms, or for commercial use by lay persons.

Do not touch the air purifying device from the top of the indoor unit during operation.

CAUTION

Do not touch the air inlet or the aluminum ﬁ ns of the indoor/outdoor

unit.

• This may cause injury.

Do not use insecticides or ﬂ ammable sprays on the unit.

• This may cause a ﬁ re or deformation of the unit.

Do not expose pets or houseplants to direct airﬂ ow.

• This may cause injury to the pets or plants.

Do not place other electric appliances or furniture under the indoor/ outdoor unit.

• Water may drip down from the unit, which may cause damage or

malfunction.

Do not leave the unit on a damaged installation stand.

• The unit may fall and cause injury.

Do not step on an unstable bench to operate or clean the unit.

• This may cause injury if you fall down.

Do not pull the power cord.

• This may cause a portion of the core wire to break, which may cause overheating or ﬁ re.

Do not charge or disassemble the batteries, and do not throw them

into a ﬁ re.

•

This may cause the batteries to leak, or cause a ﬁ re or explosion.

Do not operate the unit for more than 4 hours at high humidity (80% RH or more) and/or with windows or outside door left open.

• This may cause the water condensation in the air conditioner, which

may drip down, wetting or damaging the furniture.

• The water condensation in the air conditioner may contribute to growth

of fungi, such as mold.

Do not use the unit for special purposes, such as storing food, raising animals, growing plants, or preserving precision devices or art objects.

• This may cause deterioration of quality, or harm to animals and plants.

Do not expose combustion appliances to direct airﬂ ow.

• This may cause incomplete combustion.

Never put batteries in your mouth for any reason to avoid accidental ingestion.

• Battery ingestion may cause choking and/or poisoning.

Before cleaning the unit, switch it OFF and disconnect the power plug or turn the breaker OFF.

• This may cause injury, since the fan inside rotates at high speeds during

operation.

When the unit will be unused for a long time, disconnect the power plug or turn the breaker OFF.

• The unit may accumulate dirt, which may cause overheating or ﬁ re.

Replace all batteries of the remote controller with new ones of the same type.

• Using an old battery together with a new one may cause overheating, leakage, or explosion.

If the battery ﬂ uid comes in contact with your skin or clothes, wash

them thoroughly with clean water.

•

If the battery ﬂ uid comes in contact with your eyes, wash them thoroughly with clean water and immediately seek medical attention.

Ensure that the area is well-ventilated when the unit is operated together with a combustion appliance.

• Inadequate ventilation may cause oxygen starvation.

Turn the breaker OFF when you hear thunder and there is a possibility of a lightning strike.

• The unit may be damaged if lightning strikes.

After the air conditioner is used for several seasons, perform inspection and maintenance in addition to normal cleaning.

• Dirt or dust in the unit may create an unpleasant odor, contribute to growth of fungi, such as mold, or clog the drain passage, and cause water to leak from the indoor unit. Consult your dealer for inspection and maintenance, which require specialized knowledge and skills.

Do not operate switches with wet hands.

• This may cause electric shock.

Do not clean the air conditioner with water or place an object that

contains water, such as a ﬂ ower vase, on it.

• This may cause ﬁ re or electric shock.

Do not step on or place any object on the outdoor unit.

• This may cause injury if you or the object falls down.

IMPORTANT

Dirty ﬁ lters cause condensation in the air conditioner which will contribute to the growth of fungi such as mold. It is therefore recommended to clean air ﬁ lters every 2 weeks.

Before starting the operation, ensure that the horizontal vanes are in the closed position. If operation starts when the horizontal vanes are in the open position, they may not return to the correct position.

EN-2

● OPERATING INSTRUCTIONS ●

SAFETY PRECAUTIONS

For installation

WARNING

Consult your dealer for installing the air conditioner.

• It should not be installed by the user since installation requires specialized knowledge and skills. An improperly installed air conditioner may cause water leakage, ﬁ re, or electric shock.

Provide a dedicated power supply for the air conditioner.

• A non-dedicated power supply may cause overheating or ﬁ re.

Do not install the unit where ﬂ ammable gas could leak.

• If gas leaks and accumulates around the outdoor unit, it may cause an explosion.

Earth the unit correctly.

• Do not connect the earth wire to a gas pipe, water pipe, lightning rod, or a telephone earth wire. Improper earthing may cause electric shock.

CAUTION

Install an earth leakage breaker depending on the installation location

of the air conditioner (such as highly humid areas).

• If an earth leakage breaker is not installed, it may cause electric shock.

Ensure that the drain water is properly drained.

• If the drain passage is improper, water may drip down from the indoor/

outdoor unit, wetting and damaging the furniture.

In case of an abnormal condition

Immediately stop operating the air conditioner and consult your dealer.

For Wi-Fi interface

WARNING

(Improper handling may have serious consequences, including serious injury or death.)

This appliance can be used by children aged from 8 years and above

and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved.

Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

Do not use the Wi-Fi interface nearby the medical electrical equipment or people who have a medical device such as a cardiac pacemaker

or an implantable cardioverter-deﬁ brillator.

• It can cause an accident due to malfunctions of the medical equipment or device.

Do not install the Wi-Fi interface nearby the automatic control devices

such as automatic doors or ﬁ re alarms.

• It can cause accidents due to malfunctions.

Do not touch the Wi-Fi interface with wet hands.

• It can cause damage to the device, electric shock, or ﬁ re.

Do not splash water on the Wi-Fi interface or use it in a bathroom.

• It can cause damage to the device, electric shock, or ﬁ re.

When the Wi-Fi interface is dropped, or the holder or cable is damaged, disconnect the power supply plug or turn the breaker OFF.

• It may cause ﬁ re or electric shock. In this case, consult your dealer.

CAUTION

(Improper handling may have consequences, including injury or damage to building.)

Do not step on unstable stepstool to set up or clean the Wi-Fi interface.

• It may cause injury if you fall down.

Do not use the Wi-Fi interface nearby other wireless devices, microwaves, cordless phones, or facsimiles.

• It can cause malfunctions.

DISPOSAL

To dispose of this product, consult your dealer.

Note:

This symbol mark is for EU countries only. This symbol mark is according to the directive 2012/19/ EU Article 14 Information for users and Annex IX, and/ or to the directive 2006/66/EC Article 20 Information for end-users and Annex II.

Fig. 1

Your MITSUBISHI ELECTRIC product is designed and manufactured with high quality materials and components which can be recycled and/or reused. This symbol means that electrical and electronic equipment, batteries and accumulators, at their end-of-life, should be disposed of separately from your household waste. If a chemical symbol is printed beneath the symbol (Fig. 1), this chemical symbol means that the battery or accumulator contains a heavy metal at a certain concentration. This will be indicated as follows: Hg: mercury (0.0005%), Cd: cadmium (0.002%), Pb: lead (0.004%) In the European Union there are separate collection systems for used electrical and electronic products, batteries and accumulators. Please, dispose of this equipment, batteries and accumulators correctly at your local community waste collection/recycling centre. Please, help us to conserve the environment we live in!

EN-3

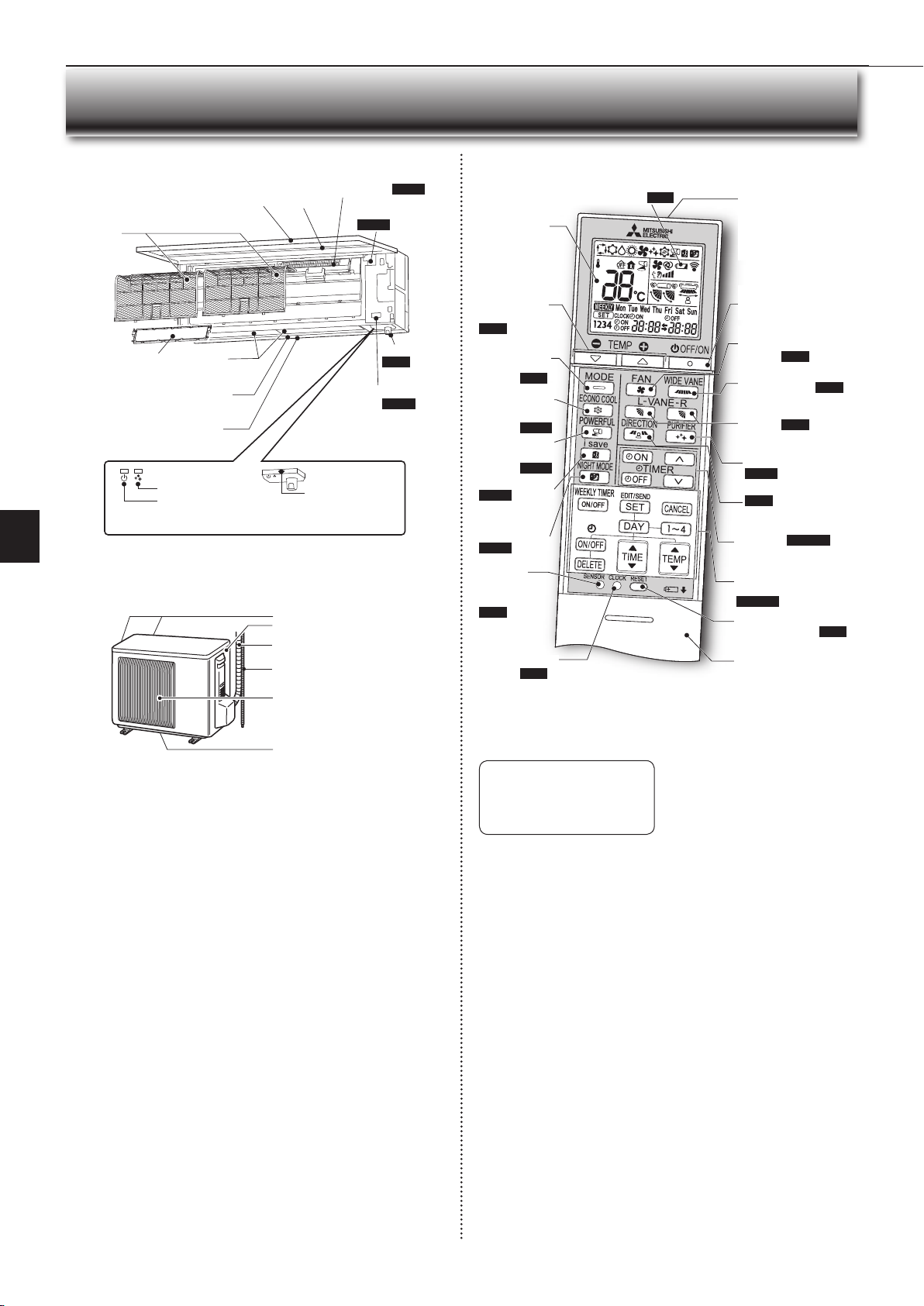

NAME OF EACH PART

Indoor unit Remote controller

Air inlet

Air ﬁ lter

Air cleaning ﬁ lter (Deodorizing ﬁ lter, black and Silverionized air puriﬁ er ﬁ lter, blue, option)

Spec name plate *1

Operation indicator lamp

Front panel

Horizontal

vane

Air outlet

(Air purifying) (Power)

Outdoor unit

Air inlet (back and side) Spec name plate *1

Refrigerant piping

Drainage hose

Air outlet

Air purifying

Page 14

device

Wi-Fi interface

Page 15

Emergency operation

Page 18

switch

Remote control

receiving section

i-see sensor

Page 6

Battery replacement indicator Page 5

Operation

display section

Temperature

Page 7

buttons

Operation

select button

Page 7

ECONO COOL

Page 10

button

POWERFUL

Page 12

button

i-save button

Page 10

NIGHT MODE

button

Page 11

SENSOR

(i-see) button

Page 6

CLOCK button

Page 5

Signal transmitting

section

Distance of signal :

About 6 m

Beep(s) is (are) heard from

the indoor unit when the

signal is received.

OFF/ON (stop/operate)

button

FAN speed control

Page 8

button

WIDE VANE

Page 8

button

VANE control button

Page 8

PURIFIER button

Page 11

DIRECTION

Page 9

TIME, TIMER set but-

tons

Page 5, 12

forward button

backward button

WEEKLY TIMER set

Page 5, 13

buttons

RESET button Page 5

Lid

Slide the lid down

to open the remote

controller. Slide it down

further to get to the

weekly timer buttons.

Drain outlet

Outdoor units may be different in appearance.

*1 The manufacturing year and month are indicated on the spec name plate.

Remote controller

When the remote controller is not used, place it near the unit.

Only use the remote controller provided with the unit. Do not use other remote controllers. If 2 or more indoor units are installed in proximity to one another, an indoor unit

that is not intended to be operated may

respond to the remote controller.

EN-4

● OPERATING INSTRUCTIONS ●

PREPARATION BEFORE OPERATION

Before operation: Insert the power supply plug into the power outlet and/or

turn the breaker on.

Installing the remote controller batteries

Press RESET.

Remove the front lid.

Insert the negative

pole of AAA alkaline batteries ﬁ rst.

Install the front lid.

Note:

• Make sure the polarity of the batteries is correct.

• Do not use manganese batteries and leaking batteries. The remote controller could malfunction.

• Do not use rechargeable batteries.

• The battery replacement indicator lights up when the battery is running low. In about 7 days after the indicator starts lights up, the remote controller stops working.

• Replace all batteries with new ones of the same type.

• Batteries can be used for approximately 1 year. However, batteries with expired shelf lives last shorter.

• Press RESET gently using a thin instrument.

If the RESET button is not pressed, the remote controller may not operate

correctly.

Setting current time

Press the DAY button

to set the day.

Setting the installation position

Be sure to set the remote controller in accordance with the installed position of the indoor unit.

Installation position:

Left: Distance to objects (wall, cabinet, etc.) is less than 50 cm to the left Center: Distance to objects (wall, cabinet, etc.) is more than 50 cm to the left

and right

Right: Distance to objects (wall, cabinet, etc.) is less than 50 cm to the right

(Left) (Center) (Right)

Press CLOCK.

Press either the TIME button

or the TIMER buttons to set

Press CLOCK again.

the time.

Each press changes the clock

1 minute forward/backward

(10 minutes when pressed

longer).

Note:

• Press CLOCK gently using a thin instrument.

Note:

How to set remote controller exclusively for a particular indoor unit

A maximum of 4 indoor units with wireless remote controllers can be used in a room. To operate the indoor units individually with each remote controller, assign a number to each remote controller according to the number of the indoor unit. This setting can be set only when all the following conditions are met:

• The remote controller is powered OFF.

(1) Hold down

mode.

(2) Press

Each press of

3 → 4. (3) Press After you turn the breaker ON, the remote controller that ﬁ rst sends a signal to an

indoor unit will be regarded as the remote controller for the indoor unit. Once they are set, the indoor unit will only receive the signal from the assigned

remote controller afterwards.

button on the remote controller for 2 seconds to enter the pairing

button again and assign a number to each remote controller.

button advances the number in the following order: 1 → 2 →

button to complete the pairing setting.

Area Left Center Right

Remote controller display

Hold down on the remote controller for 2 seconds to enter the position setting mode.

Select the target installation position by pressing .

(Each press of the displays the positions in order:)

(Center) (Right) (Left)

Press to complete the position setting.

Note:

The installation position can be set only when all the following conditions are met:

• The remote controller is powered off.

• Weekly timer is not set.

• Weekly timer is not being edited.

EN-5

I-SEE OPERATION

In the i-see control mode, the room temperature is controlled based on the sensible temperature.

Press during COOL, DRY, HEAT and AUTO mode

to activate the i-see control mode.

• Press gently using a thin instrument. lights. (Operation display section)

•

• The default setting is “active”.

Press several times to cancel the i-see control mode.

Cancel

Note:

How to detect human presence

• When the air conditioner starts to operate, the i-see Sensor analyzes the temperature of a room by rotating clockwise and counterclockwise.

• Then, it detects human presence by their motion based on their heat signa-

tures.

Detection range

The i-see Sensor does not analyze the temperature in the following range.

• The wall surface on which the air conditioner is installed

• The spot beneath the air conditioner

• Where there is an object (such as furniture) between the place and the air

conditioner

It might not detect human and objects properly on the following conditions

• When the temperature of the floor and the wall is high (such as when the air conditioner starts to operate in summer)

• When occupants are in blanket or wear heavily

• When there is an object whose temperature changes rapidly in a short time

• When windows and doors are small or they are far from the air conditioner

• When the sensor cannot detect the heat source such as of small kids or pets

• When using a floor heating or an electric carpet

• When occupants do not move after the air conditioner starts to operate

Refer to page 9 “Absence Detection” for

and .

EN-6

● OPERATING INSTRUCTIONS ●

SELECTING OPERATION MODES

AUTO mode (Auto change over)

The unit selects the operation mode according to the difference between the room temperature and the set temperature. During AUTO mode, the unit changes mode (COOL↔HEAT) when the room temperature is about 2°C away from the set temperature for more than 15 minutes.

Note:

Auto Mode is not recommended if this indoor unit is connected to a MXZ type outdoor unit. When several indoor units are operated simultaneously, the unit may not be able to switch operation mode between COOL and HEAT. In this case, the indoor unit becomes standby mode (Refer to table of Operation indicator lamp).

Press to start the operation.

Press to select operation mode. Each press changes mode in the following order:

(AUTO) (COOL) (DRY) (HEAT) (FAN)

Press or to set the temperature. Each press raises or lowers the temperature by 1°C.

Press to stop the operation.

COOL mode

Enjoy cool air at your desired temperature.

Note:

Do not operate COOL mode at very low outside temperatures (less than

-10°C). Water condensed in the unit may drip and wet or damage furniture, etc.

DRY mode

Dehumidify your room. The room may be cooled slightly. Temperature cannot be set during DRY mode.

HEAT mode

Enjoy warm air at your desired temperature.

FAN mode

Circulate the air in your room.

Note:

After COOL/DRY mode operation, it is recommended to operate in the

FAN mode to dry inside the indoor unit.

EN-7

Note:

Multi system operation

Two or more indoor units can be operated by one outdoor unit. When several indoor units are operated simultaneously, cooling/dry/fan and heating operations cannot be done at the same time. When COOL/DRY/FAN is selected with one unit and HEAT with another or vice versa, the unit selected last goes into standby mode.

Operation indicator lamp

The operation indicator lamp shows the operation state of the unit.

Indication Operation state

Standby mode (only during multi system operation)

Lit Blinking

FAN SPEED AND AIRFLOW DIRECTION ADJUSTMENT

Up-down Airflow direction

Press to select airﬂ ow direction. Each press changes airﬂ ow direction in the following order:

(AUTO) (1) (2) (3) (4) (5) (SWING)

(AUTO) .........The vane is set to the most efﬁ cient airﬂ ow direction. COOL/

DRY/FAN: horizontal position. HEAT: position (4).

(Manual) .......For efficient air conditioning, select the upper position for

COOL/DRY, and the lower position for HEAT. If the lower position is selected during COOL/DRY, the vane automatically moves to the upward position (1) after 0.5 to 1 hour to prevent any condensation from dripping.

(Swing) .........The vane moves up and down intermittently.

• Two short beeps are heard from the indoor unit when set to AUTO.

• Always use the remote controller when changing the direction of airflow. Moving the horizontal vanes with your hands causes them to malfunction.

Fan speed

Press to select fan speed. Each press changes fan speed in the following order:

• When the breaker is turned on, the horizontal vanes’ position will be reset in about a minute, then the operation will start. The same is true in the emergency cooling operation.

• When the horizontal vanes seem to be in an abnormal position, see

page 16 .

• The right and left horizontal vanes set to the same level may not align perfectly.

(AUTO) (Silent) (Low) (Med.) (High) (Super High)

• Two short beeps are heard from the indoor unit when set to AUTO.

• Use higher fan speed to cool/heat the room quicker. It is recommended to lower the fan speed once the room is cool/warm.

• Use lower fan speed for quiet operation.

Note:

Multi system operation

When several indoor units are operated simultaneously by one outdoor unit for heating operation, the temperature of the airﬂ ow may be low. In this case, it is recommended to set the fan speed to AUTO.

Left-right Airflow direction

Press to select airﬂ ow direction. Each press changes airﬂ ow direction in the following order:

(

SWING

)

EN-8

● OPERATING INSTRUCTIONS ●

AIRFLOW CONTROL MODE

Airﬂ ow Control mode offers air conditioning according to a location of an occupant in a room detected by i-see Sensor.

Press during COOL, DRY, HEAT or AUTO

mode to activate the AIRFLOW CONTROL mode. This mode is only available when the i-see control mode is effective.

ABSENCE DETECTION

This function automatically changes the operation to No occupancy

energy-saving mode or No occupancy Auto-OFF mode when nobody

is in the room.

To activate this No occupancy energy-saving mode, press

the remote controller.

until appears on the operation display of

Each press of changes AIRFLOW CONTROL

in the following order:

(INDIRECT) (DIRECT) (EVEN) (OFF)

(INDIRECT) : An occupant will be less exposed to

direct airﬂ ow.

(DIRECT) : Mainly the vicinity of an occupant will

be air-conditioned.

(EVEN) : The unit learns the area where an

occupant spend most of the time, and evens out the temperature of

that area.

• Horizontal and vertical airflow directions will be automatically selected.

• When more than a couple of people are in a room, the AIRFLOW CONTROL mode may work less effectively.

• If you still feel uncomfortable with the air direction determined by the INDIRECT mode, adjust the air direction manually. Page 8

Cancelling the i-see control mode automatically cancels the AIRFLOW CONTROL mode.

• The AIRFLOW CONTROL mode is also cancelled when the VANE or WIDE VANE buttons is pressed.

To activate this No occupancy Auto-OFF mode, press

until appears on the operation display of the

remote controller.

Press again to cancel the ABSENCE DETECTION.

Cancel

No occupancy detected

About

10 min.

Energysaving mode

Auto-OFF mode

• Even if the unit is turned OFF due to No occupancy Auto-OFF mode,

the display of the remote controller remains to indicate the unit is in operation. Press

• When OFF timer is set, a priority is given to OFF timer.

• No occupancy energy saving mode or No occupancy Auto-OFF mode

are not available during POWERFUL operation.

• The unit will not be turned off if no one is detected during normal

operation mode, even though No occupancy Auto-OFF mode is acti-

vated.

Normal Normal

Normal

About 1 HR.

Saving energy

then press again to restart operation.

Saving more

Turn OFF

Occupancy detected

EN-9

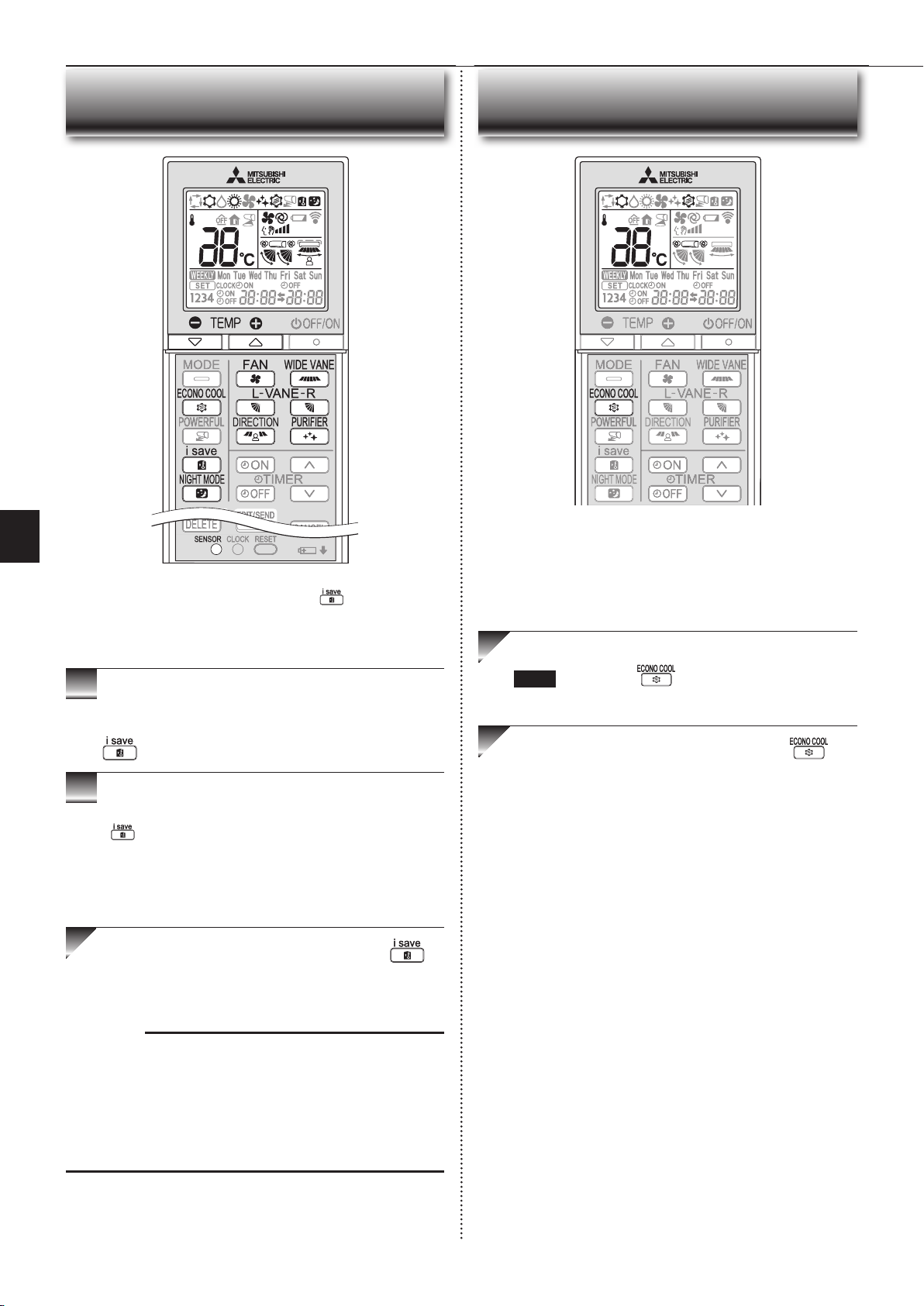

I-SAVE OPERATION

A simpliﬁ ed set back function enables to recall the preferred (preset) setting with a single push of the button. Press the button again and you can go back to the previous setting in an instance.

ECONO COOL OPERATION

Swing airﬂ ow (change of airﬂ ow) makes you feel cooler than stationary airﬂ ow. The set temperature and the airﬂ ow direction are automatically changed by the microprocessor. It is possible to perform cooling operation with keeping comfort. As a result energy can be saved.

Press during COOL, ECONO COOL, HEAT

mode and NIGHT MODE operation to select i-save mode.

Set the temperature, fan speed, and airﬂ ow direction.

• The same setting is selected from the next time by simply pressing

• Two settings can be saved. (One for COOL/ECONO COOL, one for HEAT)

• Select the appropriate temperature, fan speed, and airflow direction according to your room.

Press again to cancel i-save operation.

• i-save operation also is cancelled when the MODE or POWERFUL button is pressed.

Note:

Example of use:

1. Low energy mode Set the temperature 2°C to 3°C warmer in COOL and cooler in HEAT mode. This setting is suitable for unoccupied room, and while you are sleeping.

2. Saving frequently used settings

Save your preferred setting for COOL, ECONO COOL, HEAT mode and

NIGHT MODE operation. This enables you to select your preferred setting with a single push of the button.

Press during COOL mode page 7 to start

ECONO COOL operation.

The unit performs swing operation vertically in various cycles according to the temperature airflow.

Press again to cancel ECONO COOL operation.

• ECONO COOL operation is also cancelled when the VANE or POWERFUL button is pressed.

EN-10

● OPERATING INSTRUCTIONS ●

NIGHT MODE OPERATION

NIGHT MODE operation changes the brightness of the operation indicator, disables the beep sound and limits the noise level of the outdoor unit.

AIR PURIFYING OPERATION

In the AIR PURIFYING operation, the indoor unit built-in device reduces airborne fungi, viruses, mold, and allergens.

Press during operation to activate NIGHT MODE operation.

• The operation indicator lamp dims.

• The beep sound will be disabled except that emitted when the operation is started or stopped.

• Noise level of the outdoor unit will be lower than that mentioned in SPECIFICATIONS.

Press again to cancel NIGHT MODE operation.

Note:

• Noise level of the outdoor unit may not change after start-up of the unit, during the protection operation, or depending on other operating conditions.

• The fan speed of the indoor unit will not change. The operation indicator lamp will be hard to be seen in a bright room.

•

Operating POWERFUL operation during NIGHT MODE operation will increase the noise level of the outdoor unit.

•

Noise level of the outdoor unit will not decrease during Multi system operation.

Press to start AIR PURIFYING operation.

• AIR PURIFYING lamp turns on. (Display section)

Press again to cancel AIR PURIFYING operation.

• AIR PURIFYING lamp turns off. (Display section)

Note:

• Never touch the air purifying device during operation. Although the air purifying device is safety-conscious design, touching this device could be the cause of trouble as this device discharge high voltage electricity.

• A “hissing” sound may be heard during the air purifying operation. This sound is produced when plasma is being discharged. This is not a malfunction.

• Air purifying lamp does not turn on if the front panel is not closed completely.

EN-11

POWERFUL OPERATION

TIMER OPERATION (ON/OFF TIMER)

Press

start POWERFUL operation.

Fan speed : Exclusive speed for POWERFUL mode Horizontal vane : Set position, or downward airflow position during

• Temperature cannot be set during POWERFUL operation.

Press again to cancel POWERFUL operation.

• POWERFUL operation is also cancelled automatically in 15 minutes, or when the OFF/ON, FAN, ECONO COOL or i-save button is pressed.

during COOL or HEAT mode page 7 to

AUTO setting

Press or during operation to set the timer.

(ON timer) : The unit turns ON at the set time.

(OFF timer) : The unit turns OFF at the set time.

* or blinks.

Make sure that the current time and day are set correctly.

Press (forward) and (backward) to set the time of timer.

Each press changes the set time 10 minutes forward/backward.

• Set the timer while

Press

or is blinking.

again to cancel timer.

Page 5

Note:

• ON and OFF timers can be set together. mark indicates the order of timer operations.

• If power failure occurs while ON/OFF timer is set, see page 18 “Auto restart function”.

EN-12

● OPERATING INSTRUCTIONS ●

WEEKLY TIMER OPERATION

• A maximum of 4 ON or OFF timers can be set for individual days of the week.

• A maximum of 28 ON or OFF timers can be set for a week.

E.g. : Runs at 24°C from waking up to leaving home, and runs at 27°C from

getting home to going to bed on weekdays.

Runs at 27°C from waking up late to going bed early on weekends.

Setting1 Setting2 Setting3 Setting4

Mon

Sat

Sun

ON OFF ON OFF

Fri

24°C 27°C

6:00 8:30 17:30 22:00

Setting1 Setting2

ON OFF

8:00 21:00

27°C

Press , , and to set ON/OFF, time, and

temperature.

E.g. : [ON], [6:00]

Pressing

ON/OFF timer.

selects

Pressing

and [24°C] are selected.

Note:

The simple ON/OFF timer setting is available while the weekly timer is on. In this case, the ON/OFF timer has priority over the weekly timer; the weekly timer

operation will start again after the simple ON/OFF timer is complete.

Setting the weekly timer

Pressing

timer setting.

* Hold down the button to change the time quickly.

deletes

adjusts the time.

adjusts the tem-

perature.

Press and to continue setting the timer for

other days and/or numbers.

Press to complete and transmit the weekly timer setting.

which was blink-

ing goes out, and the

current time will be displayed.

Note:

• Press to transmit the setting information of weekly timer to the indoor unit. Point the remote controller toward the indoor unit for 3 seconds.

• When setting the timer for more than one day of the week or one number,

does not have to be pressed per each setting. Press once

after all the settings are complete. All the weekly timer settings will be saved.

• Press

controller toward the indoor unit.

* When the weekly timer is ON, the day of the week whose timer setting

to enter the weekly timer setting mode, and press and hold

for 5 seconds to erase all weekly timer settings. Point the remote

Press to turn the weekly timer ON. ( lights.)

is complete, will light.

* Make sure that the current time and day are set correctly.

Press to enter the weekly timer setting mode.

Press and to select setting day and number.

E.g. : [Mon Tue ... Sun]

and [1] are selected.

Pressing selects the day of the week to be set.

* All days can be selected.

Pressing selects the setting number.

EN-13

blinks.

Press again to turn the weekly timer OFF. ( goes out.)

Note:

The saved settings will not be cleared when the weekly timer is turned OFF.

Checking weekly timer setting

Press to enter the weekly timer setting mode.

* blinks.

Press or to view the setting of the particular day or number.

Press to exit the weekly timer setting.

Note:

When all days of the week are selected to view the settings and a different set- ting is included among them,

will be displayed.

CLEANING

Instructions:

• Switch off the power supply or turn off the breaker before cleaning.

• Be careful not to touch the metal parts with your hands.

• Do not use benzine, thinner, polishing powder, or insecticide.

• Use only diluted neutral detergents.

• Do not use a scrubbing brush, a hard sponge, or the like.

Air ﬁ lter

• Clean every 2 weeks

• Remove dirt by a vacuum cleaner, or rinse with water.

• After washing with water, dry it well in shade.

Front panel

1. Open the front panel. Note: You cannot remove the front panel.

2. Rotate the stoppers as indicated by the arrows until they click.

3. Lower the front panel slowly and it will be held open with the stoppers.

4. Pinch the tabs on the ﬁ lters; slightly push them up and pull down toward you to remove the ﬁ lters.

5. Close the front panel securely and press the positions indicated by the arrows.

6. Clean the front panel without detaching it from the unit.

• Wipe with a soft dry cloth.

• Use the dedicated SOFT DRY CLOTH. Parts Number MAC-1001CL-E

• Do not soak the front panel in water.

• The surface of the indoor unit is easily scratched, so never rub or hit the unit with something hard. Also, when installing or removing the front panel, handle it with care to prevent

scratches on it.

• Do not use abrasive cleaner to prevent scratches on the surface of the indoor unit.

• It is very easy to get ﬁ ngerprints on the surface of the indoor unit. When ﬁ ngerprints are noticeable, gently wipe them off with a soft dry cloth.

• When using a commercially available chemical impregnated cloth, follow its instructions.

• Do not leave the front panel open for a prolonged time.

Important

stopper

• Do not soak or rinse the horizontal vane.

• Do not use water hotter than 50°C.

• Do not expose parts to direct sunlight, heat, or ﬁ re to dry.

• Do not apply excessive force on the fan as it may cause cracks or breakage.

Air purifying device

Every 3 months:

• Remove dirt by a vacuum cleaner.

When dirt cannot be removed by vacuum cleaning:

•

Soak the ﬁ lter together with its frame in lukewarm water and rinse it.

• After washing, dry it well in shade.

Air cleaning ﬁ lter (Deodorizing ﬁ lter, black)

Every 3 months:

• Remove dirt by a vacuum cleaner, or soak the framed ﬁ lter in lukewarm water (30 to 40°C) for about 15 minutes. Rinse well.

• After washing, dry it well in shade.

• Deodorizing feature recovers by cleaning the ﬁ lter.

When dirt or smell cannot be removed by cleaning:

• Replace it with a new air cleaning ﬁ lter.

• Parts Number MAC-3010FT-E

and

(Silver-ionized air puriﬁ er ﬁ lter, blue, option)

Every 3 months:

• Remove dirt by a vacu-

um cleaner.

When dirt cannot be removed by vacuum cleaning:

•

Soak the ﬁ lter and its frame in lukewarm water before rinsing it.

•

After washing, dry it well

Install all tabs

in shade. of the air ﬁ lter.

Every year:

• Replace it with a new air cleaning ﬁ lter for best performance.

• Parts Number MAC-2390FT-E

Important

• Clean the ﬁ lters regularly for best performance and to

reduce power consumption.

• Dirty ﬁ lters cause condensation in the air conditioner which will contribute to the growth of fungi such as mold. It is therefore recommended to clean air ﬁ lters

every 2 weeks.

• Do not touch the i-see sensor.

• The air purifying device does not function for safety for

a couple minutes after the operation starts or the front

panel is opened/closed.

• Do not disassemble the air purifying device.

• Do not touch any parts other than the frame of the air

purifying device.

This information is based on REGULATION (EU) No 528/2012

MODEL NAME

MAC-2390FT-E FILTER

Treated Article

(Parts name)

Active Substances

(CAS No.)

Silver zinc zeolite (130328-20-0)

Property

Antibacterial

Instruction for Use

(Safe handling information)

• Use this product in line with the instruction manual indications and for the intended purpose only.

• Do not put into mouth. Keep away from children.

EN-14

● OPERATING INSTRUCTIONS ●

Wi-Fi INTERFACE SETTING UP

This Wi-Fi interface, communicates the status information and controls the commands from the MELCloud by connecting to an indoor unit.

Wi-Fi interface Wi-Fi interface

Wi-Fi interface introduction

No. Item Description

1 MODE switch It selects modes. 2 RESET switch It resets the system and ALL settings. 3 ERR LED (Orange) It shows the network error state.

4 NET LED (Green) It shows the network state.

5 MODE LED (Orange) It shows the Access point mode state. 6 UNIT LED (Green) It shows the indoor unit state.

ERR

NET MODE

UNIT

RESET

MODE

(1) MODE switch

• The MODE switch is used for selecting modes in conﬁ gurations.

(2) RESET switch

• Hold down the RESET switch for 2 seconds to reboot the system.

• Hold down the RESET switch for 14 seconds to initialize the Wi-Fi interface to the factory default.

When the Wi-Fi interface is reset to the factory default, ALL the con-

ﬁ guration information will be lost. Take great care in implementing this

operation.

Open the front panel and remove the Wi-Fi interface.

Page 14 (Front panel)

Set up a connection between the Wi-Fi interface and

the router. Refer to the SETUP MANUAL and SETUP QUICK REFERENCE GUIDE provided with the unit.

For SETUP MANUAL, please go to the website below. http://www.melcloud.com/Support

Put the Wi-Fi interface back and close the front panel after the setup is completed.

For MELCloud User Manual, please go to the website

Page 14 (Front panel)

below. http://www.melcloud.com/Support

Note:

• Ensure that the Router supports the WPA2-AES encryption setting before

starting the Wi-Fi interface setup.

• The End user should read and accept the terms and conditions of the Wi-Fi service before using this Wi-Fi interface.

• To complete connection of this Wi-Fi interface to the Wi-Fi service, the Router may be required.

• This Wi-Fi interface will not commence transmission of any operational data from the system until the End user registers and accepts the terms and conditions of the Wi-Fi service.

• This Wi-Fi interface should not be installed and connected to any Mitsubishi Electric system which is to provide application critical cooling or heating.

• Please write down the information regarding the Wi-Fi interface setting on the last page of this manual, when you set up this Wi-Fi interface.

• At the time of relocation or disposal, reset the Wi-Fi interface to the factory default.

Mitsubishi Electric’s Wi-Fi interface is designed for communication to Mitsubishi Electric’s MELCloud Wi-Fi service. Third party Wi-Fi interfaces cannot be connected to MELCloud. Mitsubishi Electric is not responsible for any (i) underperformance of a system or any product; (ii) system or product fault; or (iii) loss or damage to any system or product;

which is caused by or arises from connection to and/or use of any third

party Wi-Fi interface or any third party Wi-Fi service with Mitsubishi Electric equipment.

EN-15

For the latest information regarding MELCloud from Mitsubishi Electric Corporation, please visit www.melcloud.com.

WHEN YOU THINK THAT TROUBLE HAS OCCURRED

Even if these items are checked, when the unit does not recover from the trouble, stop using the air conditioner and consult your dealer.

Symptom Explanation & Check points

Indoor Unit

The unit cannot be operated. • Is the breaker turned on?

The horizontal vane does not move.

The unit cannot be operated for

about 3 minutes when restarted. Mist is discharged from the air

outlet of the indoor unit.

The swing operation of the HORI-

ZONTAL VANE is suspended for a while, then restarted.

When SWING is selected in

COOL/DRY/FAN mode, the

lower horizontal vane does not move.

The airﬂ ow direction changes during operation. The direction of the horizontal

vane cannot be adjusted with

the remote controller.

The operation stops for about 10 minutes in the heating

operation.

The unit starts operation by

itself when the main power is turned on, but hasn’t received sign from the remote controller.

The two horizontal vanes touch each other. The horizontal vanes are in an abnormal position. The horizontal vanes do not return to the correct “close position”.

In COOL/DRY mode, when the room temperature reaches near the set temperature, the outdoor unit stops, then the indoor unit

operates at low speed. The indoor unit discolors over

time.

The operation indicator lamp is dim. The unit does not beep.

• Is the power supply plug connected?

• Is the ON timer set? Page 12

• Are the horizontal vane and the vertical vane installed correctly?

• Is the fan guard deformed?

• When the breaker is turned on, the horizontal vanes’ position will be reset in about a minute. After the reset has completed, the normal horizontal vanes’ operation resumes. The same is true in the emergency cooling operation.

• This protects the unit according to instructions

from the microprocessor. Please wait. The cool air from the unit rapidly cools moisture

•

in the air inside the room, and it turns into mist.

• This is for the swing operation of the HORIZONTAL VANE to be performed normally.

• It is normal that the lower horizontal vane does not move when SWING is selected in COOL/ DRY/FAN mode.

• When the unit is operated in COOL or DRY

mode, if the operation continues with air blowing down for 0.5 to 1 hour, the direction of the airﬂ ow is automatically set to upward position to prevent water from condensing and dripping.

• In the heating operation, if the airﬂ ow temperature is too low or when defrosting is being done, the horizontal vane is automatically set to horizontal position.

• Outdoor unit is in defrost. Since this is completed in max. 10 minutes, please wait. (When the outside temperature is too low and humidity is too high, frost is formed.)

• These models are equipped with an auto restart function. When the main power is

turned off without stopping the unit with the

remote controller and is turned on again, the unit starts operation automatically in the same mode as the one set with the remote controller just before the shutoff of the main power.

Refer to “Auto restart function”. Page 18

Perform one of the following:

Turn off and on the breaker. Make sure the hori-

•

zontal vanes move to the correct “close position”.

• Start and stop the emergency cooling operation and make sure the horizontal vanes move to the correct “close position”.

• When the room temperature deviates from the set temperature, the indoor fan starts running

according to the settings on the remote controller.

• Although plastic turns yellow due to the inﬂ uence of some factors such as ultraviolet light and

temperature, this has no effect on the product

functions.

• Is the NIGHT MODE operation set?

Multi system

The indoor unit which is not operating becomes warm and a

sound, similar to water ﬂ owing, is heard from the unit.

When heating operation is

selected, operation does not start right away.

• A small amount of refrigerant continues to ﬂ ow

into the indoor unit even though it is not operat-

ing.

• When operation is started during defrosting of

outdoor unit is done, it takes a few minutes (max. 10 minutes) to blow out warm air.

Outdoor Unit

The fan of the outdoor unit does not rotate even though the com-

pressor is running. Even if the fan starts to rotate, it stops soon.

Water leaks from the outdoor unit.

White smoke is discharged from the outdoor unit.

• When the outside temperature is low during cooling operation, the fan operates intermittently to maintain sufﬁ cient cooling capacity.

• During COOL and DRY operations, pipe or pipe

connecting sections are cooled and this causes water to condense.

• In the heating operation, water condensed on

the heat exchanger drips down.

• In the heating operation, the defrosting operation

makes ice forming on the outdoor unit melt and drip down.

• In the heating operation, vapor generated by the

defrosting operation looks like white smoke.

Symptom Explanation & Check points

Remote controller

The display on the remote controller does not appear or it is dim. The indoor unit does not respond to the remote control signal.

The operation mode cannot be

changed.

• Are the batteries exhausted? Page 5

• Is the polarity (+, -) of the batteries correct?

Page 5

• Are any buttons on the remote controller of other electric appliances being pressed?

• Disable the OPERATION LOCK.

Does not cool or heat

The room cannot be cooled or heated sufﬁ ciently.

The room cannot be cooled sufﬁ ciently.

The room cannot be heated

sufﬁ ciently. Air does not blow out soon in

the heating operation.

• Is the temperature setting appropriate?

Page 7

• Is the fan setting appropriate? Please change fan speed to High or Super High. Page 8

• Are the ﬁ lters clean? Page 14 Is the fan or heat exchanger of the indoor unit clean?

•

Page 14

• Are there any obstacles blocking the air inlet or outlet of the indoor or outdoor unit?

• Is a window or door open?

• It may take a certain time to reach the setting

temperature or may not reach that depending on

the size of the room, the ambient temperature, and the like.

• Is the NIGHT MODE operation set?

• When a ventilation fan or a gas cooker is used in a room, the cooling load increases, resulting in an insufﬁ cient cooling effect.

• When the outside temperature is high, the cooling effect may not be sufﬁ cient.

• When the outside temperature is low, the heating effect may not be sufﬁ cient.

• Please wait as the unit is preparing to blow out warm air.

Airﬂ ow

The air from the indoor unit

smells strange.

• Are the ﬁ lters clean? Page 14

• Is the fan or heat exchanger of the indoor unit clean? Page 14

• The unit may suck in an odor adhering to the wall, carpet, furniture, cloth, etc. and blow it out with the air.

Sound

Cracking sound is heard. • This sound is generated by the expansion/con-

“Burbling” sound is heard. • This sound is heard when the outside air is

Mechanical sound is heard from the indoor unit.

The sound of water ﬂ owing is heard.

Hissing sound is sometimes

heard.

traction of the front panel, etc. due to change in temperature.

absorbed from the drain hose by turning on the

range hood or the ventilation fan, making water ﬂ owing in the drain hose to spout out.

This sound is also heard when the outside air

blows into the drain hose in case the outside wind is strong.

• This is the switching sound in turning on/off the

fan or the compressor.

• This is the sound of refrigerant or condensed

water ﬂ owing in the unit.

• This is the sound when the ﬂ ow of refrigerant inside the unit is changed.

Timer

Weekly timer does not operate according to settings.

The unit starts/stops the opera-

tion by itself.

• Is the ON/OFF timer set? Page 12

• Transmit the setting information of the weekly timer to the indoor unit again. When the information is successfully received, a long beep will sound from the indoor unit. If information fails to be received, 3 short beeps will be heard. Ensure information is successfully received. Page 13

• When a power failure occurs and the main power turns off, the indoor unit built-in clock will be incorrect. As a result, the weekly timer may not work normally.

Be sure to place the remote controller where

the signal can be received by the indoor unit.

Page 5

• Is the weekly timer set? Page 13

Wi-Fi interface

When error occurs during con-

nection setup or operation.

Refer to the SETUP MANUAL. For SETUP MANUAL, please go to the website below. http://www.melcloud.com/Support

EN-16

● OPERATING INSTRUCTIONS ●

WHEN YOU THINK THAT TROUBLE HAS OCCURRED

In the following cases, stop using the air conditioner and consult your dealer.

• When water leaks or drips from the indoor unit.

• When the operation indicator lamp blinks.

• When the breaker trips frequently.

• The remote control signal is not received in a room where an electronic ON/OFF type ﬂ uorescent lamp (inverter-type ﬂ uorescent lamp, etc.) is used.

• Operation of the air conditioner interferes with radio or TV reception. An ampliﬁ er may be required for the affected device.

• When an abnormal sound is heard.

• When any refrigerant leakage is found.

EN-17

EMERGENCY OPERATION

AUTO RESTART FUNCTION

When the remote controller cannot be used...

Emergency operation can be activated by pressing the emergency operation

switch (E.O. SW) on the indoor unit.

Each time the E.O. SW is pressed, the operation changes in the following order:

Operation indicator lamp

Emergency COOL

Emergency HEAT

Stop

Set temperature : 24°C Fan speed : Medium Horizontal vane : Auto

Note:

• The ﬁ rst 30 minutes of operation is test run. Temperature control does not work, and fan speed is set to High.

• In the emergency heating operation, the fan speed gradually rises to blow out warm air.

• In the emergency cooling operation, the horizontal vanes’ position will be reset in about a minute, then the operation will start.

WHEN THE AIR CONDITIONER IS NOT

GOING TO BE USED FOR A LONG TIME

Operate by COOL mode with the highest temperature

set or FAN mode for 3 to 4 hours. Page 7

• This dries the inside of the unit.

• Moisture in the air conditioner contributes to favorable conditions for growth of fungi, such as mold.

Press to stop the operation.

Turn off the breaker and/or disconnect the power supply plug.

Remove all batteries from the remote controller.

When using the air conditioner again:

Clean the air ﬁ lter. Page 14

Check that the air inlet and outlet of the indoor and outdoor units are not blocked.

Check that the earth is connected correctly.

If a power failure occurs or the main power is turned off during operation, “Auto restart function” automatically starts operation in the same mode as the one set with the remote controller just before the shutoff of the main power. When timer is set, timer setting is cancelled and the unit starts operation when power is resumed.

If you do not want to use this function, please consult the service representative because the setting of the unit needs to be changed.

INSTALLATION PLACE AND

ELECTRICAL WORK

Installation place

Avoid installing the air conditioner in the following places.

• Where there is much machine oil.

• Salty places such as the seaside.

• Where sulﬁ de gas is generated such as hot spring, sewage, waste water. Where oil is splashed or where the area is ﬁ lled with oily smoke (such as cooking areas

•

and factories, in which the properties of plastic could be changed and damaged).

• Where there is high-frequency or wireless equipment.

• Where the air from the outdoor unit air outlet is blocked. Where the operation sound or air from the outdoor unit bothers the house next door.

•

• The mounting height of indoor unit 1.8 m to 2.3 m is recommended. If it is impossible, please consult your dealer.

• Do not operate the air conditioner during interior construction and ﬁ nishing work, or while waxing the ﬂ oor. Before operating the air conditioner, ventilate the room well after such work is performed. Otherwise, it may cause volatile elements to adhere inside the air conditioner, resulting in water leakage or scattering of dew.

• Do not use the Wi-Fi interface nearby the medical electrical equipment or people who have a medical device such as a cardiac pacemaker or an implantable cardioverter-deﬁ brillator.

It can cause an accident due to malfunctions of the medical equipment or

device.

• This equipment should be installed and operated with a minimum distance of 20 cm between the device and the user or bystanders.

• Do not use the Wi-Fi interface nearby other wireless devices, microwaves, cordless phones, or facsimiles.

It can cause malfunctions.

• The indoor unit must be installed in rooms which exceed the ﬂ oor space speciﬁ ed. Please consult your dealer.

The installation location of the outdoor unit should be at least 3 m away from the antennas for TV sets, radios, etc. In areas where the reception is weak, pro-

vide greater space between the outdoor

Inverter-type

1 m or more

Radio

ﬂ uorescent lamp

Keep a space to prevent the picture distortion or

the noise.

To prevent the effects

of a ﬂ uorescent lamp, keep as far apart as possible.

1 m or more

Cordless

phone or

Portable

phone

Electrical work

• Provide an exclusive circuit for the power supply of the air conditioner.

• Be sure to observe the breaker capacity.

If you have any questions, consult your dealer.

unit and the antenna of the affected device if operation of the air conditioner

interferes with radio or TV reception.

For the optimum ef-

ﬁ ciency and to extend the life time of using,

the outdoor unit

should be installed in a well-ventilated dry place.

3 m or more

100 mm or more

(25, 35, 50VG2

25, 35VGHZ2/50HZ, 60)

200/500 mm or more

wall, etc.

Refer to the “PREPARATION BEFORE OPERATION”, and follow the instructions. Page 5

EN-18

● OPERATING INSTRUCTIONS ●

SPECIFICATIONS

Model

Function Cooling Heating Cooling Heating Cooling Heating Cooling Heating Cooling Heating Cooling Heating Cooling Heating Power supply ~ /N, 230 V, 50 Hz

Capacity kW - - 2.5 3.2 2.5 3.2 3.5 4.0 5.0 6.0 5.0 6.0 6.1 6.8 Input kW - - 0.485 0.60 0.485 0.60 0.82 0.82 1.38 1.48 1.38 1.48 1.79 1.81

Weight

Refrigerant ﬁ lling capacity (R32) kg - 0.80 0.85 0.85 1.25 1.45 1.45

IP code

Permissible excessive

operating pressure

Noise level (SPL)

Indoor MSZ-LN18VG2 MSZ-LN25VG2 MSZ-LN35VG2 MSZ-LN50VG2 MSZ-LN60VG2 Outdoor - MUZ-LN25VG2

Indoor kg 14.5 (W) 15.5 (V, R, B) 15 (W) 16 (V, R, B) Outdoor kg - 33 34 34 40 55 55

Indoor IP 20 Outdoor - IP 24 LP ps MPa - 2.77 HP ps MPa 4.17 Indoor

(Super High/

High/Med./ Low/Silent)

Outdoor dB(A) - - 46 49 46 49 49 50 51 54 51 54 55 55

dB(A)

42/36/29/

23/19

45/38/29/

24/19

42/36/29/

23/19

MUZ-LN25VGHZ2 MUZ-LN35VG(HZ)2

45/38/29/

42/36/29/

23/19

45/38/29/

24/19

43/36/29/

24/19

45/38/29/

24/19

MUZ-LN50VG2

46/39/35/

47/39/34/

31/27

29/25

MUZ-LN50VGHZ

46/39/35/

47/39/34/

31/27

29/25

MUZ-LN60VG

49/45/41/

37/29

Guaranteed operating range

Outdoor

MUZ-LN25/35VGHZ2

MUZ-LN50VGHZ

—

Cooling

Heating

Upper limit

Lower limit

Upper limit

Lower limit

Indoor

32°C DB

23°C WB

21°C DB

15°C WB

27°C DB

—

20°C DB

—

MUZ-LN25/35/50VG2

MUZ-LN60VG

46°C DB

-10°C DB

24°C DB

18°C WB

-15°C DB

-16°C WB

Wi-Fi interface

Model MAC-567IFB-E

Input Voltage DC12.7 V (from indoor unit) Power consumption MAX. 2 W Size H×W×D (mm) 79×44×18.5 Weight (g) 60 (including cable) Transmitter power level (MAX.) 17.5 dBm @IEEE 802.11b RF channel 1ch ~ 13ch (2412~2472 MHz) Radio protocol IEEE 802.11b/g/n (20)

Encryption AES

Authentication WPA2-PSK Software Ver XX.00

For Declaration of Conformity, please go to the website below. http://www.melcloud.com/Support

46°C DB

—

-10°C DB

—

24°C DB

18°C WB

-25°C DB

-26°C WB DB: Dry Bulb

WB: Wet Bulb

Note:

1. Rating condition Cooling — Indoor: 27°C DB, 19°C WB Outdoor: 35°C DB Heating — Indoor: 20°C DB Outdoor: 7°C DB, 6°C WB

2. LN18 have no speciﬁ cations for single combination. These indoor models are only for multi system air conditioner.

As for the speciﬁ cations of multi system, please conﬁ rm

your dealer and/or refer to the catalogue.

EN-19

ПЕРЕВОД ОРИГИНАЛА

СОДЕРЖАНИЕ

■ МЕРЫ ПРЕДОСТОРОЖНОСТИ 1

■ УТИЛИЗАЦИЯ 3

■ НАЗВАНИЯ ОТДЕЛЬНЫХ ЧАСТЕЙ ПРИБОРА 4

■ ПОДГОТОВКА ПРИБОРА К ЭКСПЛУАТАЦИИ 5

■ ОПЕРАЦИЯ I-SEE 6

■ ВЫБОР РЕЖИМОВ РАБОТЫ 7

■ НАСТРОЙКА СКОРОСТИ ВЕНТИЛЯТОРА И НАПРАВЛЕНИЯ ВОЗДУШНОГО ПОТОКА 8

■ РЕЖИМ AIRFLOW CONTROL 9

■ РЕЖИМ ABSENCE DETECTION 9

■ OПЕРАЦИЯ I-SAVE 10

■ ФУНКЦИЯ ECONO COOL 10

■ РЕЖИМ NIGHT MODE 11

■ РЕЖИМ AIR PURIFYING 11

■ РЕЖИМ POWERFUL 12

■ РАБОТА С ИСПОЛЬЗОВАНИЕМ ТАЙМЕРА (ТАЙМЕР ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ) 12

■ ИСПОЛЬЗОВАНИЕ НЕДЕЛЬНОГО ТАЙМЕРА 13

■ ЧИСТКА 14

■ НАСТРОЙКА ИНТЕРФЕЙСА Wi-Fi 15

■ ЕСЛИ ВАМ КАЖЕТСЯ, ЧТО ПРИБОР НЕИСПРАВЕН 16

■ АВАРИЙНАЯ ЭКСПЛУАТАЦИЯ 18

■ КОГДА ВЫ НЕ СОБИРАЕТЕСЬ ПОЛЬЗОВАТЬСЯ КОНДИЦИОНЕРОМ ДЛИТЕЛЬНОЕ ВРЕМЯ 18

■ ФУНКЦИЯ ПОВТОРНОГО АВТОЗАПУСКА 18

■ МЕСТО УСТАНОВКИ И ЭЛЕКТРОМОНТАЖНЫЕ РАБОТЫ 18

■ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 19

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Значения символов, отображаемых на внутреннем и/или наружном блоке

ПРЕДУПРЕЖДЕНИЕ

(опасность возгорания) Внимательно прочтите настоящие ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ перед началом использования кондиционера.

Обслуживающий персонал обязан внимательно прочитать ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ и РУКОВОДСТВО ПО УСТАНОВКЕ перед началом работ.

Дополнительную информацию можно найти в ИНСТРУКЦИЯХ ПО ЭКСПЛУАТАЦИИ, РУКОВОДСТВЕ ПО УСТАНОВКЕ и аналогичных документах.

• Ввиду того, что в конструкции данного изделия использованы вращающиеся детали, а также детали, способные привести к поражению электрическим током, обязательно прочитайте данный раздел “Меры предосторожности” перед использованием прибора.

• Так как предостерегающая информация, содержащаяся в данном разделе, касается вашей безопасности, обязательно следуйте изложенным инструкциям.

• После прочтения храните данное руководство вместе с руководством по установке прибора в легкодоступном месте и пользуйтесь ими для справок.

Символы и их значения

ПРЕДУПРЕЖ-

ДЕНИЕ: ОСТОРОЖНО :

Неправильное обращение с прибором представляет собой серьезную угрозу для здоровья или с большой степенью вероятности может привести к смертельному исходу или получению тяжелой травмы и т.д.

Неправильное обращение с прибором представляет собой серьезную угрозу в зависимости от конкретных обстоятельств.

ПРЕДУПРЕЖДЕНИЕ

Подсоединяйте шнур питания непосредственно к розетке. Не пользуйтесь удлинителем и не подсоединяйте к розетке переменного тока одновременно несколько устройств.

• Это может привести к перегреву, возникновению пожара или поражению электрическим током.

Убедитесь, что вилка чистая, и надежно вставьте ее в розетку.

• При загрязнении вилки может возникнуть пожар, или возможно поражение электрическим током.

Не скручивайте, не тяните, не повреждайте и не изменяйте шнур питания. Не подвергайте его воздействию тепла и не ставьте на него тяжелые предметы.

• Это может привести к возникновению пожара или поражению электрическим током.

В данном устройстве используется воспламеняющийся хладагент. В случае утечки хладагента и его контакта с огнем или источником тепла образуется вредный газ и возникнет опасность возгорания.

Значение символики, используемой в тексте руководства

: Строго воспрещается.

: Тщательно следуйте инструкциям.

: Запрещается вставлять пальцы или палки и т.д.

: Запрещается вставать на внутренний/наружный прибор или ставить на них

какие-либо предметы.

: Опасность поражения электрическим током. Будьте осторожны.

: Обязательно отсоедините вилку шнура питания от розетки электропитания.

: Обязательно отключите электропитание.

: Опасность возгорания.

: Не касайтесь влажными руками.

: Не допускается расплескивание воды на блок.

Во время эксплуатации не выполняйте включения/выключения выключателя или не отсоединяйте/подсоединяйте вилку.

• Это может привести к образованию искровых разрядов, которые могут стать причиной пожара.

• После выключения внутреннего блока с помощью пульта дистанционного управления обязательно установите выключатель в положение OFF или выньте вилку.

Не подвергайте тело воздействию холодного воздуха в течение длительного времени.

• Это может отрицательно сказаться на здоровье.

RU-1

В целях правильной и безопасной эксплуатации данного устройства обязательно перед его использованием прочтите настоящее руководство по эксплуатации.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Установка блока, изменение его положения, внесение изменений, разборка или ремонт блока не должны осуществляться пользователем.

• Неправильное обращение с кондиционером может привести к возникновению пожара, поражению электротоком, травмам и подтеканию воды. Проконсультируйтесь с дилером.

• При наличии повреждения в шнуре питания его следует заменить у производителя или его сервисного представителя во избежание опасной ситуации.

При установке, перемещении или техобслуживании прибора следите за тем, чтобы в охлаждающий контур не попало другое вещество, за исключением указанного хладагента (R32).

• Присутствие какого-либо инородного вещества, например, воздуха, может привести к аномальному повышению давления, следствием которого может стать взрыв или травма.

• Использование любого иного хладагента, кроме указанного для системы, приведет к механическому отказу, неисправности системы или поломке прибора. В худшем случае это может привести к серьезному препятствию для обеспечения безопасности изделия.

Данное устройство не предназначено для использования людьми (включая детей) с ограниченными физическими, сенсорными или психическими возможностями. При недостатке опыта и знаний разрешается пользоваться данным устройством только под наблюдением лица, ответственного за безопасность, или после инструктажа по использованию прибора.

Дети должны быть под присмотром и не играть с устройством.

Запрещается вставлять пальцы, палки или другие предметы в воздухозаборные или воздуховыпускные отверстия.

• Это может привести к получению травмы, поскольку во время эксплуатации вентилятор вращается с высокой скоростью.

В случае возникновения ненормальных условий (например, запах горения) выключите кондиционер и выньте вилку или установите выключатель в положение OFF.

• При продолжении эксплуатации в ненормальных условиях может произойти неисправность, возникнуть пожар, а также возможно поражение электрическим током. В этом случае обратитесь к дилеру.

Если кондиционером не осуществляется охлаждение или обогрев, возможно, имеется утечка хладагента. Если произошла утечка хладагента, остановите работу устройства, хорошо проветрите помещение и обратитесь к дилеру. Если во время ремонта необходима заправка блока хладагентом, обратитесь за подробными сведениями к специалисту по обслуживанию.

•

Хладагент, используемый в системе кондиционера, не представляет опасности для здоровья. Как правило, утечка не происходит. Тем не менее при утечке хладагента и его соприкосновении с источником тепла, например с тепловентилятором, керосиновым обогревателем или духовкой, образуется вредный газ и возникнет опасность возгорания.

Пользователю запрещается предпринимать попытки очистки внутренней части внутреннего блока. При необходимости в очистке внутренней части этого блока обратитесь к дилеру.

• Применение ненадлежащих чистящих средств может привести к повреждению пластиковых материалов внутренней части прибора, которое может привести к утечке воды. Попадание чистящего вещества на электрические детали двигателя приведет к неисправности, выделению дыма или возгоранию прибора.

• Устройство должно храниться в помещении без непрерывно работающих источников воспламенения (например, открытого пламени, работающего газового прибора или электрического обогревателя).

• Имейте в виду, что хладагенты могут не иметь запаха.

• Не используйте средства для ускорения размораживания или очистки прибора, если они не рекомендованы производителем.

• Не прокалывайте устройство и не сжигайте его.

Внутренний блок должен устанавливаться в помещениях, площадь которых превышает указанное далее значение. Обратитесь за консультацией к дилеру.

При подключении внутреннего блока к наружному блоку системы типа мульти с хладагентом R32 обратитесь к поставщику за информацией о допустимой площади помещения.

Данное устройство предназначено для использования специалистами или обученным персоналом в магазинах, на предприятиях легкой промышленности и фермах или для коммерческого применения непрофессионалами.

Не прикасайтесь к устройству очистки воздуха в верхней части внутреннего блока во время работы.

ОСТОРОЖНО

Запрещается касаться воздухозаборного отверстия или алюминиевого оребрения внутреннего/наружного блока.

• Это может привести к травмам.

На блоке запрещается использовать инсектициды или легковоспламеняющиеся аэрозоли.

• Это может привести к пожару или деформации блока.

Под прямым потоком воздуха не должны находиться домашние животные или растения.

• Это может привести к травмам животных и повреждениям растений.

Запрещается ставить другие электроприборы или мебель под внутренний/наружный прибор.

• С блока может капать вода, что может привести к их повреждению или неисправностям.

Запрещается оставлять данный блок на поврежденном установочном основании.

• Блок может упасть и нанести травмы.

Для эксплуатации или очистки блока не вставайте на неустойчивую скамью.

• При падении можно получить травмы.

Запрещается тянуть за шнур питания.

• Это может привести к разрыву части провода с жилами, что, в свою очередь, может вызвать перегрев или пожар.

Запрещается заряжать и разбирать батарейки и бросать их в огонь.

• Это может привести к утечке электролита или возникновению пожара, а также взрыву.

Запрещается использовать блок в течение более 4 часов при высокой влажности (80% относительной влажности или выше) и (или) при открытой наружной двери или окнах.

• Это может привести к тому, что конденсат в кондиционере может капать, промачивая или повреждая мебель.

• Водный конденсат в кондиционере может способствовать появлению грибков и плесени.

Блок запрещается использовать в специальных целях, например для хранения продуктов, разведения животных, выращивания растений или сохранения точных устройств или предметов искусства.

• Это может привести к снижению качества или причинить вред животным и растениям.

Не подвергайте легковоспламеняющиеся приборы воздействию прямого потока воздуха.

• Это может привести к неполному сгоранию горючих веществ.

Запрещается класть элементы питания в рот по каким бы то ни было причинам во избежание случайного проглатывания.

• Попадание элемента питания в пищеварительную систему может стать причиной удушья и/или отравления.

Перед очисткой блока выключите его и выньте вилку или установите выключатель в положение OFF.

Если блок не планируется использовать в течение продолжительного времени, выньте вилку питания из розетки и установите выключатель в положение OFF.

• На блоке может скопиться грязь, которая, в свою очередь, может вызвать перегрев или пожар.

При замене всех батареек пульта дистанционного управления заменяйте их новыми батарейками одинакового типа.

• При использовании старой батарейки с новой может произойти перегрев, утечка или взрыв.

Если электролит попадет на вашу кожу или одежду, тщательно смойте его чистой водой.

• Если электролит попадет в глаза, тщательно промойте их чистой водой и сразу же обратитесь к врачу.

Убедитесь, что место хорошо вентилируется при работе блока с легковоспламеняющимися приборами.

• Недостаточная вентиляция может привести к кислородному голоданию.

Установите выключатель в положение OFF во время грозы и при вероятности удара молнии.

• Удар молнии может привести к повреждению блока.

После использования кондиционера в течение нескольких сезонов выполните осмотр и обслуживание в дополнение к обычной очистке.

• Скопление грязи или пыли внутри блока может привести к появлению неприятного запаха, грибков и плесени, засорению дренажного канала и вытеканию воды из внутреннего блока. Обратитесь к дилеру по вопросам осмотра и обслуживания, для которых требуются специальные знания и умения.

Запрещается прикасаться к выключателям мокрыми руками.

• Это может привести к поражению электрическим током.

Запрещается выполнять очистку кондиционера водой или помещать на него предметы, содержащие воду, например вазу.

• Это может привести к возникновению пожара или поражению электрическим током.

Не вставайте на наружный блок и не ставьте на него никаких предметов.

• При падении предметов возможно получение травм.

ВАЖНО

Загрязненные фильтры являются причиной образования конденсата в кондиционере, что может способствовать появлению грибков и плесени. Поэтому рекомендуется очищать воздушные фильтры каждые 2 недели.

Перед началом эксплуатации убедитесь, что горизонтальные заслонки находятся в закрытом положении. Если горизонтальные заслонки будут находиться в открытом положении в начале эксплуатации, они могут не вернуться в правильное положение.

RU-2

МЕРЫ ПРЕДОСТОРОЖНОСТИ

При установке прибора

ПРЕДУПРЕЖДЕНИЕ

Для установки кондиционера воздуха обратитесь к своему дилеру.

• Установка не должна осуществляться пользователем, поскольку для этого требуются специальные знания и умения. Неправильная установка кондиционера может привести к утечке воды, возникновению пожара или поражению электрическим током.

Обеспечьте для кондиционера отдельный источник питания.

• В противном случае может произойти перегрев или возникнуть пожар.

Запрещается устанавливать прибор в местах возможной утечки воспламеняющегося газа.

• При утечке и скоплении газа рядом с наружным блоком может произойти взрыв.

Правильно заземлите блок.

• Запрещается подсоединять провод заземления к газовым и водопроводным трубам, молниеотводам или проводу телефонного заземления. Неправильное заземление может привести к поражению электрическим током.

ОСТОРОЖНО

Устанавливайте выключатель утечки на землю в зависимости от места установки кондиционера (например, в местах с высокой влажностью).

• Если выключатель утечки тока на землю не установлен, возможно поражение электрическим током.

Убедитесь, что слив воды осуществляется надлежащим образом.

• При неправильном использовании дренажного канала вода из внутреннего/наружного блока может капать, промачивая или повреждая мебель.

В случае возникновения ненормальных условий

Сразу же выключите кондиционер и обратитесь к дилеру.

Краткая информация об интерфейсе Wi-Fi

(Ненадлежащее обращение может привести к серьезным последствиям, включая тяжелые травмы или смертельный исход.)

(Ненадлежащее обращение может стать причиной серьезных последствий, включая нанесение травм и повреждение здания.)

ПРЕДУПРЕЖДЕНИЕ

Данным устройством могут пользоваться дети старше 8 лет и лица с ограниченными физическими, сенсорными или умственными способностями либо с недостаточным опытом или знаниями, находясь под наблюдением или после инструктажа по безопасному использованию устройства и при условии понимания ими сопутствующих опасностей.

Не позволяйте детям играть с данным устройством. Очистка и техническое обслуживание устройства не должны осуществляться детьми без соответствующего контроля.

Запрещается использовать интерфейс Wi-Fi вблизи электрического оборудования медицинского назначения или рядом с людьми с имплантированными медицинскими устройствами, такими как кардиостимуляторы или вживляемые кардиовертеры-дефибрилляторы.

• Это может привести к несчастным случаям вследствие неправильного функционирования медицинского оборудования или устройства.

Не допускается установка интерфейса Wi-Fi вблизи устройств с автоматическим управлением, таких как автоматические двери или пожарная сигнализация.

• Это может привести к несчастным случаям вследствие нарушения функционирования.

Не касайтесь интерфейса Wi-Fi влажными руками.

• Это может привести к повреждению устройства, поражению электрическим током или пожару.

Не допускается разбрызгивание воды на интерфейс Wi-Fi либо его эксплуатация в ванной комнате.

• Это может привести к повреждению устройства, поражению электрическим током или пожару.

В случае падения интерфейса Wi-Fi либо повреждения держателя или кабеля извлеките из розетки вилку электропитания либо разомкните контакты автомата защиты электрической цепи.

• Это может привести к возникновению пожара или поражению электрическим током. В этом случае обратитесь к дилеру.

ОСТОРОЖНО

При выполнении настройки либо чистки интерфейса Wi-Fi запрещается ступать на стремянку, находящуюся в неустойчивом положении.

• При падении можно получить травму.

Не допускается эксплуатация интерфейса Wi-Fi вблизи других беспроводных устройств, микроволновых печей, беспроводных телефонов или аппаратов факсимильной связи.

• Это может привести к нарушениям его функционирования.

УТИЛИЗАЦИЯ

По вопросам утилизации данного изделия обратитесь к своему дилеру.

Примечание:

Данный символ применяется только в странах ЕС. Символ наносится в соответствии со статьей 14 директивы 2012/19/EU “Информация для пользователя” и Приложением IX, и/или статьей 20 директивы

Fig. 1

2006/66/EC “Информация для конечного пользователя” и Приложением II.

RU-3

● ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ ●

НАЗВАНИЯ ОТДЕЛЬНЫХ ЧАСТЕЙ ПРИБОРА

Внутренний прибор

Передняя панель

Воздушный фильтр

Фильтр очистки воздуха Air cleaning ﬁ lter

(дезодорирующий (Deodorizing ﬁ lter,

фильтр, черный, фильтр очистки воздуха с ис-

black and Silver- пользованием ионизиро-

ionized air puriﬁ er ванного серебра, синий, ﬁ lter, blue, option)

не входит в поставку)

Заводская табличка с паспортными данными *1

Индикаторная лампочка работы

Горизонтальная заслонка

Воздуховыпускное отверстие

(Очистка воздуха) (Питание)

Воздухозаборное отверстие

Устройство очистки

Стр. 14

воздуха

Интерфейс Wi-Fi

Стр. 15

Датчик i-see

Стр. 6

Переключатель аварийной эксплуатации

Зона приема сигналов с пульта дистанционного управления

Стр. 18

Наружный прибор

Воздухозаборные отверстия (сзади и сбоку) Заводская табличка с паспортными данными *1

Трубопровод хладагента

Дренажный шланг

Воздуховыпускное отверстие

Выходное дренажное отверстие

Внешний вид устройств, предназначенных для использования на улице, может отличаться.

На заводской табличке с паспортными данными указаны год и месяц изготовления.

Пульт дистанционного управления

Индикатор замены батарей Стр. 5

Сектор рабочего дисплея

Кнопки регулирования температуры

Стр. 7

Кнопка выбора

Стр. 7

режима Кнопка ECONO

COOL (ЭНЕРГОСБЕРЕЖЕНИЕ ПРИ ОХЛАЖДЕНИИ)

Стр. 10

Кнопка управления мощностью POWERFUL

Стр. 12

Кнопка i-save

Стр. 10

Кнопка NIGHT MODE (НОЧ-

НОЙ РЕЖИМ)

Стр. 11

Кнопка SENSOR (ДАТЧИК) (i-see)

Стр. 6

Кнопка CLOCK

Стр. 5

Пульт дистанционного управления

Когда пульт дистанционного управления не используется, держите его рядом с кондиционером.

Пользуйтесь только пультом дистанционного управления, поставляемым с прибором. Не используйте другие пульты дистанционного управления. Если 2 или более внутренних блока установлены близко друг к другу, то один из внутренних блоков может ошибочно принять сигнал пульта дистанционного управления, направленного на другой блок.

Излучатель сигналов Расстояние сигнала: приблизительно 6 м

Звук воспроизводится внутренним блоком при получении сигнала.

Кнопка OFF/ON (останов/работа)

Кнопка управления скоростью вентилято-

Стр. 8

ра FAN Кнопка управления

шириной заслонки WIDE VANE

Кнопка управления заслонкой VANE

Стр. 8

Кнопка PURIFIER (ОЧИСТИТЕЛЬ)

Стр. 11

DIRECTION (НАПРАВЛЕНИЕ)

Стр. 9

Кнопки TIME, TIMER (установка времени, уста-

новка таймера) Кнопка вперед Кнопка назад

Кнопки WEEKLY TIMER (установка недельного

таймера) Кнопка RESET Стр. 5

Крышка Сдвиньте крышку вниз, чтобы получить доступ к пульту дистанционного управления. Сдвиньте крышку далее вниз, чтобы получить доступ к кнопкам настройки недельного таймера.

Стр. 8

Стр. 5, 13

Стр. 5, 12

RU-4

ПОДГОТОВКА ПРИБОРА К ЭКСПЛУАТАЦИИ

Перед эксплуатацией: Вставьте вилку шнура питания в розетку электросети и/или установите выключатель в положение ON.

Установка батареек пульта дистанционного управления

Нажмите кнопку

RESET.

Снимите переднюю

крышку.

Вставляйте щелоч-

ные батареи ААА вначале отрицательным полюсом.

Установите переднюю крышку.

Примечание:

• Убедитесь, что полярность соблюдена правильно.

• Запрещается использовать марганцевые батарейки. Это может привести к неисправности пульта дистанционного управления.

• Не пользуйтесь аккумуляторными батарейками. Индикатор замены батарей загорается, когда батареи разряжены. Примерно через 7 дней

• после того, как загорится индикатор, пульт дистанционного управления перестанет работать.

• Заменяйте все батарейки на новые батарейки одинакового типа.

• Батарейки можно использовать в течение приблизительно 1 года. Тем не менее батарейки с истекшим сроком хранения работают меньше.

• Осторожно нажмите RESET (сброс) остроконечным предметом. Если не нажать кнопку RESET, кондиционер может работать неправильно.

Установка текущего времени

Нажмите кнопку

DAY (ДЕНЬ), чтобы задать

Нажмите кнопку

CLOCK.

день.

Настройка места установки

Обязательно настройте пульт дистанционного управления в соответствии с настроенным местом установки внутреннего прибора.

Место установки:

Слева: расстояние до объектов (стены, шкафа и т. д.) менее 50 см слева. По центру: расстояние до объектов (стены, шкафа и т. д.) более 50 см слева

Справа:

и справа.

расстояние до объектов (стены, шкафа и т. д.) менее 50 см справа.

(Слева) (По центру) (Справа)

Нажмите либо кнопку TIME

(ВРЕМЯ) или кнопки TIMER

Еще раз нажмите

кнопку CLOCK.

(ТАЙМЕР), чтобы задать время. Каждое нажатие переводит часы на 1 минуту вперед/ назад (на 10 минут в случае длинного нажатия).

Примечание:

• Осторожно нажмите CLOCK (часы) остроконечным предметом.

Примечание:

Настройка пульта дистанционного управления для отдельного внутреннего блока

В одной комнате можно использовать не более 4 внутренних блоков с беспроводными пультами дистанционного управления. Для управления внутренними блоками при помощи отдельного пульта дистанционного управления каждому пульту следует назначить номер в соответствии с номером внутреннего блока. Данная настройка может применяться только при соблюдении следующих условий:

• Пульт дистанционного управления ВЫКЛЮЧЕН.

(1) Для входа в режим сопряжения нажмите и удерживайте в течение 2 секунд

кнопку

(2) Снова нажмите кнопку

онного управления.

При каждом нажатии кнопки

рядке: 1 → 2 → 3 → 4. (3) Нажмите кнопку После установки выключателя в положение ON пульт дистанционного

управления, первым отправивший сигнал на внутренний блок, считается пультом дистанционного управления для этого внутреннего блока.

После установки внутренний блок будет получать сигнал только от назна-

ченного ему пульта дистанционного управления.

на пульте дистанционного управления.

и назначьте номер каждому пульту дистанци-

номер увеличивается в следующем по-

, чтобы завершить настройку сопряжения.

Зона Слева По центру Справа

Индикация на пульте дистанционного управления

Нажмите и удерживайте в течение 2 секунд кнопку

на пульте дистанционного управления, что-

бы войти в режим настройки места установки.

Выберите окончательное место установки нажатием

(Каждое нажатие отображает место установки в заданном порядке:)

(По центру) (Справа) (Слева)

Нажмите , чтобы завершить настройку места установки.

Примечание:

Место установки может быть настроено только при выполнении нижеперечисленных условий.

• Питание пульта дистанционного управления отключено.

• Таймер на неделю не настроен.

• Таймер на неделю не редактируется.

RU-5

● ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ ●

ОПЕРАЦИЯ I-SEE

В режиме управления i-see температура в помещении регулируется на основе “ощущаемой температуры”.

Для включения режима управления i-see нажмите кнопку

в режиме COOL (ОХЛАЖДЕНИЕ), DRY

(СУШКА), HEAT (ОБОГРЕВ) или AUTO.

• Осторожно нажмите остроконечным предметом.

• Появляется значок дисплея).

• Настройка по умолчанию: active (включено).

Несколько раз нажмите кнопку , чтобы отменить

. (сектор рабочего

режим управления i-see.

Cancel

Примечание:

Как обнаружить присутствие человека

• Когда кондиционер начинает работу, датчик i-see анализирует температуру комнаты, вращаясь по часовой стрелке и против нее.

• Затем он обнаруживает присутствие человека по его движению (по тепловым следам).

Диапазон определения

Датчик i-see не анализирует температуру в указанных ниже областях.

• Поверхность стены, на которой установлен кондиционер.

• Место под кондиционером.

•

Если между местом и кондиционером находится объект (например, мебель).

Он может не определять людей и объекты надлежащим образом в указанных ниже условиях.

• При высокой температуре пола и стены (например, если кондиционер начинает работу летом).

• Если люди находятся под одеялом или на них много одежды.

• При наличии объекта, температура которого резко меняется за короткий период.

• При малом размере окон и дверей, а также если они находятся далеко от кондиционера.

• Когда датчик не может обнаружить источник тепла, например, от маленьких детей или питомцев.

• При использовании подогрева пола или электрического ковра.

• Если люди не двигаются после начала работы кондиционера.

Информацию о

стр. 9

и см. в разделе “Обнаружение отсутствия” на.

RU-6

ВЫБОР РЕЖИМОВ РАБОТЫ

Автоматический режим AUTO (Автоматическое переключение)

Блоком выбирается рабочий режим в соответствии с разницей комнатной и установленной температуры. В режиме AUTO блоком переключается режим (COOL↔HEAT) при разнице комнатной температуры приблизительно в 2°C по сравнению с установленной температурой, которая сохраняется дольше 15 минут.

Примечание:

Не рекомендуется использовать Auto Mode (автоматический режим), если данный внутренний блок подключен к наружному прибору типа MXZ. При одновременной эксплуатации нескольких внутренних блоков переключение режима эксплуатации прибора между COOL (охлаждение) и HEAT (обогрев) может быть невозможным. В этом случае внутренний блок перейдет в режим ожидания (См. таблицу “Индикаторная лампочка работы”).

Режим охлаждения COOL

Холодный воздух подается при необходимой температуре.

Примечание:

Не включайте режим COOL (охлаждение) при очень низкой температуре окружающего воздуха (ниже -10°C). С блока может капать кон-

денсат, который может промочить или повредить мебель и т.д.

Нажмите

Нажмите , чтобы выбрать режим работы. При каж-

, чтобы начать работу.

дом нажатии режимы изменяются в следующем порядке:

(AUTO) (ОХЛАЖДЕНИЕ) (СУШКА) (ОБОГРЕВ)

Нажмите или , чтобы установить тем-

(ВЕНТИЛЯТОР)

пературу. При каждом нажатии температура повышается или понижается на 1°C.

Нажмите , чтобы остановить работу.

Режим сушки DRY

Осушение воздуха в комнате. Воздух в комнате можно немного охладить. Во время работы в режиме DRY температуру нельзя установить.

Режим обогрева HEAT

Теплый воздух подается при необходимой температуре.

Режим вентиляции FAN

Обеспечивает циркуляцию воздуха в комнате.

Примечание:

После работы в режиме COOL/DRY (ОХЛАЖДЕНИЕ/СУШКА) рекомендуется перейти в режим FAN (ВЕНТИЛЯТОР), чтобы высушить

внутренний прибор изнутри.

Примечание:

Работа мультисистемной модели

Один наружный блок может управлять двумя и более внутренними блоками. При одновременной работе нескольких внутренних блоков операции охлаждения/сушки/вентиляции и обогрева не могут выполняться единовременно. При выборе режима COOL/DRY/FAN на одном блоке и режима HEAT на другом (или наоборот) блок, на котором режим выбран позднее, переходит в режим ожидания.

Индикаторная лампочка работы

Индикаторной лампочкой работы обозначается состояние блока.

Индикация Режим работы

Режим ожидания (только во время работы мультисистемной модели)

Горит Мигает

RU-7

● ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ ●

АСТРОЙКА СКОРОСТИ ВЕНТИЛЯТОРА И НАПРАВЛЕНИЯ ВОЗДУШНОГО ПОТОКА

Вертикальное направление воздушного потока

Нажмите , чтобы выбрать направление воздушного потока. При каждом нажатии направление воздушного потока изменяется в следующем порядке:

(AUTO) (1) (2) (3) (4) (5) (SWING)

Скорость вентилятора

Нажмите , чтобы выбрать скорость вентилятора. При каждом нажатии скорость вентилятора изменяется в следующем порядке:

(

AUTO

) (

Бесшумный режим

• При установке функции AUTO из внутреннего прибора раздаются два коротких звуковых сигнала.

• Используйте большую скорость вентилятора для более быстрого охлаждения/нагрева помещения.

• Меньшую скорость вентилятора используют для бесшумной работы устройства.

Примечание:

Работа мультисистемной модели

Когда несколько внутренних блоков управляются одновременно одним наружным прибором в режиме нагрева, температура потока воздуха может быть низкой. В этом случае рекомендуется задавать скорость вентилятора в режиме AUTO.

) (Низкий) (

Средний

) (

Высокий

) (Очень высокий)

(AUTO) ........Заслонка установлена в положение для более эффектив-

(Вручную) ...Для эффективного кондиционирования воздуха установите

(Swing) ........ Заслонка периодически перемещается вверх и вниз.

• При установке функции AUTO из внутреннего прибора раздаются

• При изменении направления потока воздуха обязательно исполь-

• При установке в положение включения выключателя положение

• Если горизонтальные заслонки находятся в положении, которое

• Правая и левая горизонтальные заслонки, установленные на

ной подачи воздушного потока. COOL/DRY/FAN: горизонтальное положение. HEAT:положение (4).

COOL/DRY в верхнее положение, а HEAT — в нижнее. Если в режиме COOL/DRY выбрано нижнее положение, заслонка автоматически перемещается в верхнее положение (1) через 0,5—1 ч для предотвращения капанья и просачивания конденсата.

два коротких звуковых сигнала.

зуйте пульт дистанционного управления. Перемещение горизонтальных заслонок вручную приводит к их неисправности.

горизонтальных заслонок будет сброшено приблизительно через минуту, после чего они начнут работу. Заслонки функционируют аналогичным образом и в режиме аварийного охлаждения.

кажется необычным, см.

один уровень, могут быть недостаточно выровнены.

стр. 16 .

Горизонтальное направление воздушного потока

Нажмите , чтобы выбрать направление воздушного потока. При каждом нажатии направление потока воздуха изменяется в следующем порядке:

(

SWING

)

RU-8

РЕЖИМ AIRFLOW CONTROL

РЕЖИМ ABSENCE DETECTION

Режим регулирования потока воздуха обеспечивает кондиционирование в соответствии с местоположением человека в комнате, которое выявляется датчиком i-see.

Для активации режима AIRFLOW CONTROL (РЕГУЛИРОВАНИЕ ПОТОКА ВОЗДУХА) нажмите кнопку

в режиме COOL (ОХЛАЖДЕНИЕ), DRY (СУШКА), HEAT (ОБОГРЕВ) или AUTO (АВТО). Этот режим доступен, только когда активирован режим управления i-see.

Каждое нажатие кнопки изменяет тип режима AIRFLOW CONTROL (РЕГУЛИРОВАНИЕ ПОТОКА ВОЗДУХА) в следующем порядке:

(INDIRECT) (DIRECT) (EVEN) (OFF)

INDIRECT (НЕПРЯМОЙ) :

человек будет в меньшей степени подвержен воздействию прямого потока воздуха.

DIRECT (ПРЯМОЙ) :

кондиционирование воздуха осуществляется преимущественно в зоне непосредственной близости от человека.

EVEN (РАВНОМЕРНЫЙ) :

устройство определяет зону, где человек проводит большую часть времени, и выравнивает температуру этой зоны.

• Выбор направлений горизонтальных и вертикальных потоков осу-

ществляется автоматически.

• Если в помещении находятся несколько человек, эффективность

режима AIRFLOW CONTROL (РЕГУЛИРОВАНИЕ ПОТОКА ВОЗДУХА) может быть снижена.

• Если направление воздушного потока, установленное в режиме

INDIRECT (НЕПРЯМОЙ), все еще вызывает дискомфорт, отрегулируйте его вручную. Стр. 8

Отмена режима управления i-see автоматически приводит к отмене режима AIRFLOW CONTROL (РЕГУЛИРОВАНИЕ ПОТОКА ВОЗДУХА).

• Также режим AIRFLOW CONTROL (РЕГУЛИРОВАНИЕ ПОТОКА

ВОЗДУХА) будет отменен, если нажать кнопку VANE (ЗАСЛОНКА) или WIDE VANE (ШИРОКАЯ ЗАСЛОНКА).

Если в помещении никого нет, данная функция автоматически активирует режим экономии энергии при отсутствии человека или режим автоматического выключения при отсутствии человека.

Для активации режима экономии энергии при отсутствии человека нажмите кнопку

и удерживайте ее, пока на рабочем дисплее пульта дистанционного управления не появится

Для активации режима автоматического выключения при отсутствии человека нажмите кнопку

и удерживайте ее, пока на рабочем дисплее пульта дистанционного управления не появится

Снова нажмите кнопку , чтобы отключить режим

ABSENCE DETECTION (ОБНАРУЖЕНИЕ ОТСУТСТВИЯ).

Cancel

Человек не обнаружен Человек обнаружен

На протяжении 10 мин.

Режим экономии энергии

Режим автоматического выключения

Нормальный режим

• Если устройство выключается в режиме автоматического выключения при отсутствии человека, дисплей пульта дистанционного управления продолжает указывать, что устройство находится в рабочем состоянии. Что возобновить работу устройства, нажмите

кнопку

• Когда установлен таймер выключения, приоритет отдается таймеру выключения.

• Режим экономии энергии при отсутствии человека и режим автоматического выключения при отсутствии человека недоступны в режиме POWERFUL (ИНТЕНСИВНОЕ).

• Если человек не будет обнаружен в нормальном режиме работы, устройство не будет выключено, даже если активирован режим автоматического выключения при отсутствии человека.

На протяжении 1 ч.

Режим экономии энергии

, а затем нажмите кнопку еще раз.

Режим повышенной экономии энергии

Выключение

Нормальный режим

RU-9

● ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ ●

OПЕРАЦИЯ I-SAVE

Функция упрощенного повторного ввода настроек позволяет воспроизводить предпочтительные (предварительно заданные) настройки одним нажатием кнопки . Повторное нажатие этой кнопки возвращает предыдущие настройки.

ФУНКЦИЯ ECONO COOL

Изменяемое направление воздушного потока дает ощущение большей прохлады по сравнению с постоянным потоком. Заданная температура и направление воздушного потока изменяются автоматически микропроцессором управления. Можно выполнять операцию охлаждения воздуха, поддерживая при этом комфортный режим. Таким образом можно экономить электроэнергию.

Нажмите в режимах COOL (ОХЛАЖДЕНИЕ), ECONO COOL (ЭНЕРГОСБЕРЕЖЕНИЕ ПРИ ОХЛАЖДЕНИИ), HEAT (ОБОГРЕВ) или во время работы кондиционера в режиме NIGHT MODE (НОЧНОЙ режим) для выбора режима i-save (ЭНЕРГОСБЕРЕЖЕНИЕ).

Задайте температуру, скорость вентилятора и направление воздушного потока.

• Эта же настройка выбирается в следующий раз путем нажатия .

• Пользователь может сохранить две настройки. (Одну - для режи-

ма COOL/ECONO COOL, а вторую - для режима HEAT)

• Выберите температуру, скорость вентилятора и направление воз-

душного потока с учетом параметров помещения.

Для отмены операции i-save снова нажмите .

• Операция i-save отменяется также при нажатии кнопки MODE

(ВЫБОР РЕЖИМА) или POWERFUL (ИНТЕНСИВНОЕ).

Примечание:

Пример использования:

1. Режим малой мощности Задавайте температуру на 2-3°C теплее в режиме COOL и прохладнее в режиме HEAT. Такая настройка используется для помещений, где нет людей, а также во время сна.

2. Сохранение часто используемых настроек

Сохраняйте свои предпочтительные настройки для режимов COOL (ОХ-

ЛАЖДЕНИЕ), ECONO COOL (ЭНЕРГОСБЕРЕЖЕНИЕ ПРИ ОХЛАЖДЕНИИ), HEAT (ОБОГРЕВ) и для работы кондиционера в режиме NIGHT MODE (НОЧНОЙ режим). Это позволит выбрать свои предпочтительные настройки одним нажатием кнопки.

В режиме COOL нажмите cтр. 7 , чтобы запустить функцию ECONO COOL.

В соответствии с температурой потока воздуха в различных циклах прибор будет работать в режиме вертикального качания.

Снова нажмите , чтобы отменить функцию ECONO COOL.

• При нажатии кнопки VANE (ЗАСЛОНКА) или POWERFUL (ИНТЕНСИВНОЕ) режим ECONO COOL (ЭКОНОМНОЕ ОХЛАЖДЕНИЕ) также отключается.

RU-10

РЕЖИМ NIGHT MODE

РЕЖИМ AIR PURIFYING

В режиме NIGHT MODE (НОЧНОЙ режим) изменяется яркость индикатора режима работы, отключается звуковой сигнал и ограничивается уровень шума наружного блока.

Чтобы включить режим NIGHT MODE (НОЧНОЙ режим), нажмите

• Индикаторная лампочка работы потускнеет.

• Звуковой сигнал будет отключен для всех случаев, кроме запуска и остановки работы.

• Уровень шума наружного блока будет ниже значения, указанного в разделе ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

во время работы.

Чтобы выключить режим NIGHT MODE (НОЧНОЙ режим), опять нажмите

Примечание:

• Уровень шума внешнего блока может не измениться после запуска прибора, во время срабатывания защиты или в зависимости от других условий эксплуатации.

• Скорость вращения вентилятора внутреннего блока не изменится. Индикаторную лампочку работы будет сложно увидеть в ярко освещен-

• ной комнате.

• Нажатие кнопки POWERFUL (ИНТЕНСИВНОЕ) во время работы режима NIGHT MODE (НОЧНОЙ режим) увеличит уровень шума наружного блока.

• Уровень шума внешнего блока не будет снижаться во время работы мультисистемной модели.

В режиме AIR PURIFYING (ОЧИСТКА ВОЗДУХА) устройство, встроенное во внутренний блок, снижает количество находящихся в воздухе грибков, вирусов, плесени и аллергенов.

Нажмите , чтобы включить режим AIR PURIFYING (ОЧИСТКА ВОЗДУХА).

• Загорится индикатор AIR PURIFYING (ОЧИСТКА ВОЗДУХА) (дисплей).

Снова нажмите , чтобы отключить режим очистки воздуха AIR PURIFYING (ОЧИСТКА ВОЗДУХА).

• Индикатор AIR PURIFYING (ОЧИСТКА ВОЗДУХА) погаснет (дисплей).

Примечание:

• Никогда не прикасайтесь к устройству очистки воздуха во время работы. Хотя устройство очистки воздуха имеет безопасную конструкцию, прикосновение к нему может стать причиной несчастного случая из-за поражения электрическим током высокого напряжения.

• Во время очистки воздуха можно услышать “шипящий” звук. Этот звук создается разрядами плазмы. Это не является неисправностью.

• Если передняя панель закрыта не полностью, индикатор очистки воздуха не загорается.

RU-11

● ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ ●

РЕЖИМ POWERFUL

Нажмите в режиме COOL (ОХЛАЖДЕНИЕ) или HEAT (ОБОГРЕВ) стр. 7 для запуска режима POWERFUL (ИНТЕНСИВНОЕ).

Скорость вентилятора : специальная скорость для режима POW-

Горизонтальная заслонка : установите положение заслонки или по-

• В режиме POWERFUL невозможно задать температуру.

Чтобы отменить режим POWERFUL, повторно нажмите кнопку

• Кроме того, отмена режима POWERFUL выполняется автоматически через 15 минут либо при нажатии кнопок OFF/ON, FAN, ECONO COOL или i-save.

ERFUL

ложение нисходящего воздушного потока во время действия настройки AUTO

РАБОТА С ИСПОЛЬЗОВАНИЕМ ТАЙМЕРА

(ТАЙМЕР ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ)

Чтобы настроить таймер, во время работы нажмите кнопку

(таймер ВКЛЮЧЕНИЯ) : в заданное время прибор

(таймер ВЫКЛЮЧЕНИЯ) : в заданное время прибор

* Мигание кнопки или .

Убедитесь, что текущее время и день заданы правильно. Стр. 5

Чтобы задать время таймера, используйте кнопки

Каждое нажатие изменяет установленное время на 10 минут вперед/назад.

• Настраивать таймер следует, когда мигает значок

Чтобы отменить таймер, снова нажмите кнопку

или .

ВКЛЮЧИТСЯ.

ВЫКЛЮЧИТСЯ.

(вперед) и (назад).

или .

RU-12

Примечание:

• Таймеры ON (ВКЛ.) и OFF (ВЫКЛ.) можно установить вместе. Значок показывает очередность работы таймера.

• Если при установленном таймере ON/OFF произошел сбой в подаче питания, см. раздел “Функция повторного автозапуска” на стр. 18 .

ИСПОЛЬЗОВАНИЕ НЕДЕЛЬНОГО ТАЙМЕРА

•

Для каждого отдельного дня недели можно задать до 4 таймеров ON (ВКЛЮЧЕНИЕ) или OFF (ВЫКЛЮЧЕНИЕ).

•

Для одной недели можно задать до 28 таймеров ON (ВКЛЮЧЕНИЕ) или OFF (ВЫКЛЮЧЕНИЕ).

Например : Устройство работает при 24°C с момента пробуждения пользователя до его ухода из дома и при 27°C с

момента возвращения пользователя домой и до отхода ко сну в рабочие дни. Устройство работает при 27°C с момента позднего пробуждения пользователя и до раннего отхода ко сну в выходные дни.

Настройка1 Настройка2 Настройка3 Настройка4

Mon

Sun

ON OFF ON OFF

Fri

Sat

24°C 27°C

6:00 8:30 17:30 22:00

Настройка1 Настройка2

ON OFF

8:00 21:00

27°C

Примечание:

Простая настройка таймера ON/OFF (ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ) доступна, если включен недельный таймер. В этом случае таймер ON/ OFF (ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ) имеет более высокий приоритет, чем недельный таймер; работа недельного таймера возобновляется после окончания работы таймера ON/OFF (ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ).

Нажмите , и , чтобы задать ON/OFF (ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ), время и температуру.

Путем нажатия выберите таймер ON/OFF (ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ).

При нажатии настройка таймера удаляется.

* Нажмите и удерживайте кнопку, чтобы быстро изменить время.

Нажмите и , чтобы перейти к настройке таймера для других дней недели и (или) номеров дней недели.

Путем нажатия

настройте время.

Например:

Выберите [ON (ВКЛ.)], [6:00] и [24°C].

Путем нажатия

настройте температуру.

Настройка недельного таймера

* Убедитесь, что текущее время и день заданы правильно.

Нажмите , чтобы перейти в режим настройки недельного таймера.

мигает.

Нажмите , чтобы завершить и сохранить настройку недельного таймера.

* Мигающая пикто-

грамма и отображается текущее время.

гаснет,

Примечание:

• Нажмите таймера во внутренний блок. Направьте пульт дистанционного управле-

ния на внутренний блок и удерживайте в течение 3 секунд.

• При настройке таймера для более чем одного дня недели или одного номера, нет необходимости нажимать

все настройки завершены. Все настройки недельного таймера будут сохранены.

•

Нажмите

и удерживайте в течение 5 секунд, чтобы удалить все настройки недельного

таймера. Направьте пульт дистанционного управления на внутренний блок.

Нажмите , чтобы ВКЛЮЧИТЬ (ON) недельный таймер. (Загорается

* При ВКЛЮЧЕННОМ (ON) недельном таймере будет светиться индика-

тор дня недели, для которого полностью задана настройка таймера.

Снова нажмите , чтобы ВЫКЛЮЧИТЬ (OFF) недельный таймер. (

, чтобы передать информацию о настройках недельного

для каждой настройки. Нажмите один раз после того, как

, чтобы перейти в режим настройки недельного таймера, нажмите

гаснет.)

Примечание:

Сохраненные настройки не удаляются при ВЫКЛЮЧЕННОМ (OFF) недельном таймере.

Проверка настройки недельного таймера

Нажмите и , чтобы перейти к настройке дня и номера.

Путем нажатия можно выбрать день недели для настройки.

* Можно выбрать все дни недели.

Например: [Mon (Пн) Tue

Путем нажатия можно выбрать номер дня для настройки.

(Вт)... Sun (Вс)] и [1] выбраны.

Нажмите , чтобы перейти в режим настройки недельного таймера.

* мигает.

Нажмите или , чтобы просмотреть настройки для конкретного дня или номера дня недели.

Нажмите , чтобы выйти из режима настроек недельного таймера.

Примечание:

Если выбраны все дни недели для просмотра настроек и задается другая настройка для дня недели, отображается

RU-13

● ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ ●

ЧИСТКА

Инструкции:

•

Перед чисткой отключите источник питания или выключите прерыватель тока в сети.

• Не дотрагивайтесь до металлических деталей руками.

• Запрещается использовать растворитель, бензин, полировочный порошок или инсектициды.

• Используйте только нейтральные очищающие средства.

• Не используйте грубую щетку, жесткую губку и аналогичные средства.

• Не погружайте в воду и не промывайте в ней горизонтальную заслонку.

• Запрещается использовать воду, температура которой выше 50°C.

• Для сушки запрещается подвергать детали воздействию прямого солнечного света, источникам тепла или пламени.

• Не применяйте к вентилятору излишнюю силу, поскольку это может привести к образованию трещин или поломке.

Устройство очистки воздуха

Каждые 3 месяца:

• Удаляйте загрязнения при помощи пылесоса.

Если при помощи пылесоса загрязнения удалить невозможно:

•

Поместите фильтр вместе с рамой в теплую воду и промойте.

• После промывки высушите в тени как следует.

Воздушный фильтр

• Чистите каждые 2 недели

• Загрязненные участки очищайте с помощью пылесоса или промывайте водой.

• После мытья высушите его в тени.

Передняя панель

1. Откройте переднюю панель. Примечание. Снять переднюю панель невозможно.

2. Поверните ограничители в стороны, указанные стрелками, до щелчка. Медленно опустите переднюю панель. Ограничители не дадут ей закрыться.

4. Чтобы извлечь фильтры, сожмите щитки, которые находятся на фильтрах, немного приподнимите их и потяните вниз по направлению к себе.

5. Надежно закройте переднюю панель и нажмите на области, указанные стрелками.

6. Выполните очистку передней панели, не снимая ее с прибора.

• Протрите мягкой сухой тканью.

• Используйте специальную МЯГКУЮ СУХУЮ

ТКАНЬ. Номер детали MAC-1001CL-E .

• Не замачивайте переднюю панель в воде.

Важно

•

Поверхность внутреннего блока легко поцарапать, поэтому не следует тереть ее или допускать воздействия на блок ударных нагрузок. Кроме того, при установке или снятии передней панели следует обращаться с ней с осторожностью во избежание образования царапин.

•

Не применяйте абразивные чистящие средства, поскольку они могут поцарапать поверхность внутреннего блока.

• На поверхности внутреннего блока остаются отпечатки

пальцев. Если на поверхности видны отпечатки пальцев, сотрите их сухой мягкой тканью.

• В случае применения имеющихся в продаже протироч-

ных тканей, пропитанных химическими средствами, следуйте инструкциям по их применению.

• Не оставляйте переднюю панель открытой надолго.

Эта информация составлена с учетом требований Регламента (ЕС) № 528/2012

НАЗВАНИЕ МОДЕЛИ

MAC-2390FT-E ФИЛЬТР

Обрабатываемое изделие

(название частей)

stopper

Активные вещества

(номер CAS)

Цеолит цинка с содержанием серебра (130328-20-0)

Свойства

Антибактериальный

Фильтр очистки воздуха (Дезодорирующий фильтр, черный)

Каждые 3 месяца:

Удалите загрязнения пылесосом или поместите фильтр в раме в теплую

• воду (30—40°C) приблизительно на 15 минут. Тщательно промоите.

• После промывки высушите в тени как следует.

• Очистка фильтра восстанавливает функцию дезодорирования.

Если при чистке невозможно удалить запах или грязь:

• Установите новый фильтр для очистки воздуха.

• Номер деталиr MAC-3010FT-E

и (Воздухоочистительный фильтр с использованием ионизированного серебра, синий, не входит в поставку)

Каждые 3 месяца:

• Удаляйте загрязнения при помощи пылесоса.

Если при помощи пылесоса загрязнения удалить невозможно:

Поместите фильтр

• вместе с рамой в теплую воду, а затем промойте его.

• После мытья высушите его в тени. Установите все щитки воздушного фильтра.

Каждый год:

• Для улучшения производительности заменяйте фильтр для очистки воздуха новым.

• Номер детали MAC-2390FT-E .

Важно

•

Для улучшения производительности и сокращения уровня потребления энергии регулярно чистите фильтры.

•

• Не дотрагивайтесь до датчика i-see.

• В целях безопасности устройство очистки воздуха

не работает несколько минут после начала операции или после открытия/закрытия передней панели.

• Не разбирайте устройство очистки воздуха.

• Не прикасайтесь ни к каким деталям устройства

очистки воздуха, кроме рамы.

Инструкция по использованию

(информация о безопасном обращении)

• Используйте этот продукт в соответствии с указаниями инструкции по эксплуатации и только по назначению.

• Не берите в рот. Храните в недоступном для детей месте.

RU-14

НАСТРОЙКА ИНТЕРФЕЙСА Wi-Fi

Данный интерфейс Wi-Fi обеспечивает обмен информацией о состоянии и управляет выполнением команд, поступающих от MELCloud, посредством соединения с внутренним прибором.

Интерфейс Wi-Fi

Вводная часть по интерфейсу Wi-Fi

№ Элемент Описание

Переключатель MODE

(РЕЖИМ) Переключатель RESET

(СБРОС) Светодиодный инди-

катор ERR (ОШИБКА) (оранжевый)

Светодиодный ин-

дикатор NET (СЕТЬ) (зеленый)

Светодиодный инди-

катор MODE (РЕЖИМ) (оранжевый)

Светодиодный инди-

катор UNIT (ПРИБОР) (зеленый)

Обеспечивает выбор режима.

Обеспечивает сброс системы и ВСЕХ настроек.

Отображает состояние ошибки сети.

Отображает состояние сети.

Отображает состояние точки доступа.

Отображает состояние внутреннего прибора.

ERR

NET MODE

UNIT

RESET

MODE

Откройте переднюю панель и извлеките интерфейс Wi-Fi.

Стр. 14 (Передняя панель)

Настройте соединение между интерфейсом Wi-Fi и маршрутизатором. См. РУКОВОДСТВО ПО НАСТРОЙКЕ и SETUP QUICK REFERENCE GUIDE (КРАТКОЕ СПРАВОЧНОЕ ПОСОБИЕ ПО НАСТРОЙКЕ), прилагаемые к блоку.

Что касается РУКОВОДСТВА ПО НАСТРОЙКЕ, перейдите на указанный ниже веб-сайт. http://www.melcloud.com/Support

После настройки соединения установите назад интерфейс Wi-Fi и закройте переднюю панель.

Стр. 14

(Передняя панель)

Что касается Руководства пользователя MELCloud, перейдите на указанный ниже веб-сайт. http://www.melcloud.com/Support

Примечание:

• Прежде чем приступить к настройке интерфейса Wi-Fi, убедитесь в том, что маршрутизатор поддерживает настройку шифрования WPA2-AES.

• Перед использованием данного интерфейса Wi-Fi конечный пользователь должен прочитать и принять условия предоставления услуги Wi-Fi.

• Для завершения подключения данного интерфейса Wi-Fi к услуге Wi-Fi может потребоваться маршрутизатор. Данный интерфейс Wi-Fi не начнет передачу эксплуатационных данных

• из системы до тех пор, пока конечный пользователь не зарегистрируется и не примет условия предоставления услуги Wi-Fi.

•

Данный интерфейс Wi-Fi не должен подключаться к каким-либо системам Mitsubishi Electric, предназначенным для обеспечения охлаждения или обогрева критически важных объектов.

•

Во время настройки данного интерфейса Wi-Fi запишите информацию, относящуюся к настройке интерфейса Wi-Fi, на последней странице данного руководства.

•

При смене места расположения или утилизации оборудования выполните сброс настроек интерфейса Wi-Fi до заводских установок.

(1) Переключатель MODE (РЕЖИМ)

• Переключатель MODE (РЕЖИМ) используется для выбора режима в различных конфигурациях.

(2) Переключатель RESET (СБРОС)

• Для перезагрузки системы нажмите и удерживайте переключатель RESET (СБРОС) в течение 2 секунд.

• Для сброса настроек интерфейса Wi-Fi до заводских значений по умолчанию нажмите и удерживайте переключатель RESET (СБРОС)

в течение 14 секунд.

В случае сброса настроек интерфейса Wi-Fi до заводских значений по умолчанию ВСЯ информация о конфигурации будет утеряна. Выполнять данную операцию следует с особой осторожностью.

Интерфейс Wi-Fi, изготовленный компанией Mitsubishi Electric, предназначен для обмена данными только со службой Wi-Fi MELCloud компании Mitsubishi Electric. Интерфейсы Wi-Fi, выпущенные сторонними организациями, нельзя подключить к MELCloud. Mitsubishi Electric не несет ответственности за какие-либо (i) пониженные эксплуатационные характеристики системы или других изделий; (ii) отказ системы или изделия; или (iii) утрату либо повреждение какойлибо системы или изделия; причиненные использованием или возникшие в результате эксплуатации интерфейса Wi-Fi или какой-либо службы Wi-Fi сторонней организации совместно с оборудованием Mitsubishi Electric.

Чтобы получить обновленные сведения о MELCloud от Mitsubishi Electric Corporation, посетите веб-сайт www.melcloud.com.

RU-15

● ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ ●

ЕСЛИ ВАМ КАЖЕТСЯ, ЧТО ПРИБОР НЕИСПРАВЕН

Если даже после выполнения этих проверок прибор не возобновит нормальную работу, прекратите его эксплуатацию и обратитесь к своему дилеру.

Симптом Объяснение и точки проверки

Внутренний прибор

Прибор не функционирует. • Возможно, выключен прерыватель тока в сети?

Горизонтальная заслонка не двигается.

При повторном запуске прибор не реагирует на команды управления в течение приблизительно 3 минут.

Из воздуховыпускного отверстия внутреннего прибора выходит легкий туман.

Режим качания ГОРИЗОНТАЛЬНОЙ ЗАСЛОНКИ приостанавливается на некоторое время, после чего возобновляется.

При выборе SWING (КАЧАНИЕ) в режиме COOL/DRY/FAN (ОХЛАЖДЕНИЕ/СУШКА/ВЕНТИЛЯТОР) нижняя горизонтальная лопасть неподвижна.

Во время работы изменяется направление движения воздушного потока. Направление горизонтальной заслонки нельзя отрегулировать с помощью пульта дистанционного управления.

При работе в режиме обогрева прибор останавливается примерно на 10 минут.

При включении питания прибор автоматически начинает работу, даже не получая сигнала от пульта дистанционного управления.

Две горизонтальные заслонки соприкасаются. Горизонтальные заслонки в необычном положении. Горизонтальные заслонки не возвращаются в правильное “положение закрывания”.

Если в режиме COOL/DRY комнатная температура почти достигает заданной, наружный блок останавливается, а внутренний блок продолжает работу на низкой скорости.

Со временем внутренний блок может изменить цвет.

Индикаторная лампочка работы светится тускло. Устройство не выдает звуковой сигнал.

• Проверьте, подключен ли шнур питания?

• Проверьте, установлен ли таймер ВКЛЮЧЕНИЯ? Стр. 12

• Проверьте, правильно ли установлена горизонтальная и вертикальная заслонка?

• Не деформирована ли защитная решетка вентилятора?

• При установке в положение включения выключателя положение горизонтальных заслонок будет сброшено приблизительно через минуту. По завершении сброса положения возобновляется нормальная работа горизонтальных заслонок. Заслонки функционируют аналогичным образом и в режиме аварийного охлаждения.

• Это защитная функция прибора, которая включается в соответствии с инструкциями микропроцессора. Пожалуйста, подождите.

• Прохладный воздух, поступающий из прибора, быстро охлаждает влагу воздуха внутри помещения, и образовывается дымка.

• Это необходимо для обеспечения нормальной работы ГОРИЗОНТАЛЬНОЙ ЗАСЛОНКИ в режиме качания.

• Неподвижность нижней горизонтальной области при выборе SWING (КАЧАНИЕ) в режиме COOL/ DRY/FAN (ОХЛАЖДЕНИЕ/СУШКА/ВЕНТИЛЯТОР) — нормальное явление.

Для предотвращения капанья и просачивания

• конденсата направление потока воздуха автоматически изменяется на верхнее через 30—60 минут работы блока в режиме COOL или DRY с воздушным потоком, направленным вниз.

• При работе в режиме обогрева, если температура воздушного потока слишком низкая, или во время размораживания горизонтальная заслонка автоматически устанавливается в горизонтальное положение.

• Происходит оттаивание наружного прибора.

Эта операция длится максимум 10 минут, по-

жалуйста, подождите. (При слишком низкой температуре наружного воздуха и слишком высокой влажности образуется изморось.)

•

Кондиционеры данных моделей оснащены функцией повторного автозапуска. При выключении питания без остановки работы прибора с помощью пульта дистанционного управления и последующем включении питания прибор автоматически начнет работу в том режиме, который был установлен с помощью пульта дистанционного управления до отключения питания. См. раздел “Функция повторного автозапуска”

Стр. 18

Выполните какое-либо из следующих действий:

• Выключите и включите выключатель. Убедитесь в том, что горизонтальные заслонки переходят в правильное “положение закрывания”.

• Запустите и остановите работу в режиме аварийного охлаждения и убедитесь в том, что горизонтальные заслонки переходят в правильное “положение закрывания”.

• Если комнатная температура отклоняется от заданной, внутренний вентилятор начинает работу согласно параметрам, заданным на пульте дистанционного управления.

Под воздействием различных факторов, например

• ультрафиолетового излучения и температуры, пластиковый корпус может пожелтеть, что не отразится на функциональных характеристиках устройства.

• Установлен ли режим NIGHT MODE (НОЧНОЙ режим)?

Мультисистемная модель

Если в мультисистемной модели один из внутренних приборов не используется, он нагревается, при этом может быть слышен звук, похожий на звук текущей воды.

Если выбран режим обогрева, функционирование сразу не начинается.

• Небольшое количество хладагента продолжает подаваться во внутренний прибор, даже если он в этот момент не работает.

Если во время разморозки наружного прибора на-

• чинается операция, на выдувание теплого воздуха потребуется несколько минут (макс. 10 минут).

Наружный прибор

Вентилятор наружного прибора не вращается, даже когда компрессор работает. Даже когда вентилятор начинает вращаться, он быстро останавливается.

Из наружного прибора вытекает вода.

• В режиме охлаждения при низкой температуре наружного воздуха вентилятор может включаться и выключаться, чтобы поддерживать достаточную мощность охлаждения.

При работе в режимах COOL (ОХЛАЖДЕНИЕ) и DRY

• (СУШКА) происходит охлаждение труб и трубных соединений, что вызывает конденсацию влаги.

•

При работе в режиме обогрева конденсат, образовавшийся на теплообменнике, стекает вниз.

• При работе в режиме обогрева во время операции размораживания замерзшая на наружном приборе вода тает и стекает вниз.

RU-16

Симптом Объяснение и точки проверки

Наружный прибор

Из наружного прибора выходит белый дым.

• При работе в режиме обогрева пар, который появляется в результате размораживания, выглядит как белый дым.

Пульт дистанционного управления

на дисплее пульта дистанционного управления нет изображения, или дисплей потускнел. Внутренний прибор не реагирует на сигналы с пульта.

Невозможно изменить режим работы.

• Проверьте, не разрядились ли батареи?

• Возможно, не соблюдена полярность (+, -) при установке батарей?

•

Возможно, нажаты какие-либо кнопки на пульте дистанционного управления других электроприборов?

• Отключите функцию OPERATION LOCK (БЛОКИРОВАНИЕ РАБОТЫ).

Стр. 5

Не охлаждает и не греет

Недостаточное охлаждение или обогрев помещения.

Помещение охлаждается недостаточно.

Помещение обогревается недостаточно.

При работе в режиме обогрева воздух выдувается не сразу.

•

Проверьте, правильно ли задана температура?

• Правильно ли настроен вентилятор? Измените скорость вращения вентилятора на уровень “Высокий” или “Очень высокий”.

Чисты ли фильтры?

•

Проверьте, чистый ли вентилятор или теплообменник внутреннего прибора?

• Возможно, заблокировано воздухозаборное или воздуховыпускное отверстие внутреннего или наружного прибора?

• Возможно, открыто окно или дверь?

• Достижение заданной температуры может потребовать определенного времени и зависит от размеров помещения, температуры окружающей среды и других факторов.

• Установлен ли режим NIGHT MODE (НОЧНОЙ режим)?

При использовании в помещении вентилятора или

• газовой плиты нагрузка на кондиционер, работающий в режиме охлаждения, возрастает, в результате чего эффективность охлаждения снижается.

•

При высокой температуре наружного воздуха эффективность охлаждения может быть недостаточной.

• При низкой температуре наружного воздуха эффективность обогрева может снизиться.

• Подождите, пока прибор готовится к выдуванию теплого воздуха.

Стр. 14

Поток воздуха

Воздух, выходящий из внутреннего прибора, имеет специфический запах.

• Чисты ли фильтры?

• Проверьте, чистый ли вентилятор или теплообменник внутреннего прибора?

• Прибор всасывает запахи стен, ковра, мебели, ткани и выдувает их вместе с воздухом.

Стр. 14

Звук

Слышно потрескивание. • Потрескивание объясняется расширением/сжа-

Слышен “булькающий” звук. •

Из внутреннего прибора слышен механический звук.

Слышен звук текущей воды. • Это звук водяного хладагента или водяного

Иногда слышен шипящий звук. • Этот звук слышен при изменении потока хлада-

тием передней панели и других деталей прибора вследствие изменения температуры.

Этот звук слышен, когда наружный воздух всасывается из дренажного шланга при включении вытяжного устройства или вентилятора, что и вызывает выброс струи воды из дренажного шланга. Этот звук также слышен при сильном ветре, когда наружный воздух с силой проникает в дренажный шланг.

• Этот звук появляется при включении/выключении вентилятора или компрессора.

конденсата, протекающего по трубам прибора.

гента внутри прибора.

Таймер

Недельный таймер не работает в соответствии с настройками.

Блок начинает/заканчивает работу произвольно.

• Заданы ли настройки для таймера ВКЛЮЧЕНИЯ/ ВЫКЛЮЧЕНИЯ (ON/OFF)?

• Снова передайте данные о настройке недельного таймера на внутренний блок. При успешном получении информации внутренний блок издаст протяжный гудок. 3 коротких гудка указывают на то, что информация не была получена. Убедитесь, что информация успешно получена. При сбое в сети электропитания и при отключении

• электропитания показания встроенных часов внутреннего блока будут неправильными. Соответственно, недельный таймер может работать неверно. Непременно размещайте пульт дистанционного управления в месте, где обеспечивается прием сигнала внутренним блоком. Стр. 5

•

Заданы ли настройки недельного таймера?

Интерфейс Wi-Fi

Ошибка во время настройки соединения или работы блока.

См. РУКОВОДСТВО ПО НАСТРОЙКЕ. Что касается РУКОВОДСТВА ПО НАСТРОЙКЕ, перейдите на указанный ниже веб-сайт. http://www.melcloud.com/Support

Стр. 8

Стр. 14

Стр. 12

Стр. 14

Стр. 13

Стр. 5

Стр. 7

ЕСЛИ ВАМ КАЖЕТСЯ, ЧТО ПРИБОР НЕИСПРАВЕН

В следующих случаях необходимо остановить работу кондиционера и обратиться к своему дилеру.

• Если из внутреннего прибора просачивается вода.

• Если мигает индикаторная лампочка работы.

• Если часто срабатывает прерыватель тока в сети.

• Сигнал с пульта дистанционного управления не принимается в помещении, где установлены люминесцентные лампы, ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ которых производится с помощью электронного устройства (люминесцентные лампы инверторного типа и т.д.).

• При работе кондиционера воздуха возникают помехи при приеме радио- или телевещания. Для нормального приема теле- и радиовещания может потребоваться усилитель.

• При поступлении необычного звука.

• Если обнаружена протечка хладагента.

RU-17

● ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ ●

АВАРИЙНАЯ ЭКСПЛУАТАЦИЯ

Когда использование пульта дистанционного управления невозможно...

Аварийную эксплуатацию можно включить путем нажатия переключателя аварийной эксплуатации (E.O. SW) на внутреннем блоке.

При каждом нажатии E.O. SW режимы работы переключаются в следующем порядке:

Индикаторная лампочка работы

Аварийное охлаждение COOL

Аварийный обогрев HEAT

Стоп

Примечание:

•

Первые 30 минут работы являются тестовым прогоном. Управление температурой не работает, а для скорости вентилятора установлено значение High (Высокая)

•

В режиме аварийного обогрева скорость вентилятора постепенно увеличивается для обеспечения выдувания теплого воздуха.

• В режиме аварийного охлаждения положение горизонтальных заслонок будет сброшено приблизительно через минуту, после чего они начнут работу.

Установленная температура: 24°C Скорость вентилятора: средняя Горизонтальная заслонка: авто

КОГДА ВЫ НЕ СОБИРАЕТЕСЬ ПОЛЬЗОВАТЬ-

СЯ КОНДИЦИОНЕРОМ ДЛИТЕЛЬНОЕ ВРЕМЯ

Дайте ему поработать в режиме COOL при самой высокой температуре или в режиме FAN в течение 3–4 часов. Стр. 7

• При этом внутренние части прибора просушатся.

• Влага в кондиционере создает благоприятные условия для роста грибков и плесени.

Нажмите

Выключите прерыватель тока в сети и/или отсоедините вилку шнура питания от розетки.

Выньте все батарейки из пульта дистанционного управления.

При повторном использовании кондиционера воздуха:

Очистите воздушный фильтр. Стр. 14

Убедитесь в том, что воздухозаборные и воздуховыпускные отверстия внутреннего/наружного приборов не заблокированы.

Проверьте правильность подключения заземления.

Обратитесь к разделу “ПОДГОТОВКА К НАЧАЛУ ЭКСПЛУАТАЦИИ” и следуйте указаниям. Стр. 5

, чтобы остановить операцию.

АВТОЗАПУСКА

Если произошел сбой питания или электропитание прибора было выключено во время его работы, функция повторного автозапуска автоматически настраивает прибор на работу в том режиме, который был задан с помощью пульта дистанционного управления до отключения электропитания. Когда таймер установлен, настройка таймера отменяется и блок начинает работу при возобновлении подачи питания.

Если вы не хотите пользоваться этой функцией, обратитесь к представителю сервисной службы, так как потребуется изменить настройки данного прибора.

МЕСТО УСТАНОВКИ И ЭЛЕК-

ТРОМОНТАЖНЫЕ РАБОТЫ

Место установки

Следует избегать установки кондиционера воздуха в следующих местах.

• В местах, где много машинного масла.

• В местах, где много соли, например, на морском побережье.

• В местах образования сероводородного газа, например рядом с горячим природным источником, канализацией, сточными водами.

• Там, где разбрызгано масло, или на участке с масляным дымом (например, в местах приготовления пищи и на фабриках, где пластик может изменить свои характеристики или повредиться).

• В местах с наличием высокочастотного или беспроводного оборудования.

• В местах блокировки воздуха наружного прибора.

• В местах, где шум работы устройства или выходящий из наружного блока воздух доставляет беспокойство соседям.

• Рекомендуемая высота установки внутреннего блока составляет от 1,8 м до 2,3 м. Если это невозможно, проконсультируйтесь с продавцом.

• Не используйте кондиционер во время проведения внутренних строительных или отделочных работ или во время натирания пола воском. По завершении таких работ хорошо провентилируйте помещение, прежде чем включать кондиционер. В противном случае это может привести к налипанию частиц летучих элементов внутри кондиционера, в результате чего будет происходить подтекание воды или разбрызгивание конденсата.

• Запрещается использовать интерфейс Wi-Fi вблизи электрического оборудования медицинского назначения или рядом с людьми с имплантированными медицинскими устройствами, такими как кардиостимуляторы или вживляемые кардиовертеры-дефибрилляторы.

Это может привести к несчастным случаям вследствие неправильного

функционирования медицинского оборудования или устройства.

• Данное оборудование должно устанавливаться и эксплуатироваться с соблюдением расстояния между устройством и пользователем либо посторонним человеком не менее 20 см.

• Не допускается эксплуатация интерфейса Wi-Fi вблизи других беспроводных устройств, микроволновых печей, беспроводных телефонов или аппаратов факсимильной связи.

Это может привести к нарушениям его функционирования.

• Внутренний блок должен устанавливаться в помещениях, площадь которых превышает указанное далее значение. Обратитесь за консультацией к дилеру.

Устанавливайте как можно дальше для защиты от воздействия люминесцентных ламп.

Не менее 1 м

Беспроводный телефон или портативный телефон

Электромонтажные работы

• Обеспечьте отдельный контур сети для питания кондиционера. Обязательно соблюдайте допустимую мощность прерывателя тока в сети.

•

При возникновении каких-либо вопросов обращайтесь к своему дилеру.

Не менее 1 м

Радиоприемник

ФУНКЦИЯ ПОВТОРНОГО

Люминесцентная лампа инверторного типа

Обеспечьте достаточное расстояние для предотвращения искажения изображения и звука.

Телевизор

Не менее 3 м

Наружный прибор должен устанавливаться на расстоянии не менее 3 м от антенн телевизоров, радиоприемников и т.д. В регионах со слабыми радиоволнами требуется большее расстояние между наружным прибором и антенной, если при работе кондиционера воздуха возникают помехи при приеме радио- или телевещания.

Для получения оптимальных рабочих характеристик и продления срока службы наружный блок следует устанавливать в хорошо проветриваемом сухом месте.

Не менее 100 мм

(25, 35, 50VG2 25, 35VGHZ2/50HZ, 60) Не менее 200/500 мм

стена и т.п.

RU-18

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель

Функция Электропитание ~ /N, 230 В, 50 Гц Мощность кВт - - 2,5 3,2 2,5 3,2 3,5 4,0 5,0 6,0 5,0 6,0 6,1 6,8 Мощность на входе кВт - - 0,485 0,60 0,485 0,60 0,82 0,82 1,38 1,48 1,38 1,48 1,79 1,81

Масса

Объем хладагента (R32) кг - 0,80 0,85 0,85 1,25 1,45 1,45

Код IP

Разрешенное максимальное рабочее давление

Уровень шума (SPL)

Внутренний Наружный

Внутренний кг 14,5 (W) 15,5 (V, R, B) 15 (W) 16 (V, R, B) Наружный кг - 33 34 34 40 55 55

Внутренний IP 20 Наружный - IP 24 Низ. давл. МПа - 2,77 Выс. давл. МПа 4,17 Внутренний

(очень высокий/высокий/ средний/низкий/Бесшумный режим)

Наружный

MSZ-LN18VG2 MSZ-LN25VG2 MSZ-LN35VG2 MSZ-LN50VG2 MSZ-LN60VG2

- MUZ-LN25VG2

Охлаждение

Обогрев

Охлаждение

42/36/29/

45/38/29/

дБ(А)

23/19

дБ(А) - - 46 49 46 49 49 50 51 54 51 54 55 55

24/19

42/36/29/

23/19

MUZ-LN25VGHZ2 MUZ-LN35VG(HZ)2

Обогрев

Охлаждение

Обогрев

45/38/29/

42/36/29/

23/19

45/38/29/

24/19

Охлаждение

43/36/29/

24/19

Обогрев

45/38/29/

24/19

MUZ-LN50VG2

Охлаждение

Обогрев

46/39/35/

47/39/34/

31/27

29/25

MUZ-LN50VGHZ

Охлаждение

Обогрев

46/39/35/

47/39/34/

31/27

29/25

MUZ-LN60VG

Охлаждение

Обогрев

49/45/41/

37/29

Гарантированный рабочий диапазон

Охлаждение

Обогрев

Верхний

предел Нижний

предел

Верхний

предел Нижний

предел

Внутренний

32°C DB 23°C WB

21°C DB 15°C WB

27°C DB

—

20°C DB

—

MUZ-LN25/35/50VG2

MUZ-LN60VG

46°C DB

-10°C DB

24°C DB

18°C WB

-15°C DB

-16°C WB

—

Наружный

MUZ-LN25/35VGHZ2

MUZ-LN50VGHZ

46°C DB

—

-10°C DB —

24°C DB

18°C WB

-25°C DB

-26°C WB

DB: сухой термометр WB: влажный термометр

Интерфейс Wi-Fi

Модель MAC-567IFB-E

Напряжение на входе

Энергопотребление Не более 2 Вт Размер В×Ш×Г (мм) 79×44×18,5 Вес (г) 60 (с учетом кабеля) Уровень мощности передатчика (не

более) Радиоканал Каналы 1–13 (2412–2472 МГц) Протокол радиообмена IEEE 802.11b/g/n (20) Шифрование AES Аутентификация WPA2-PSK Версия программного обеспечения XX.00

Что касается Декларации о соответствии, перейдите на указанный ниже веб-сайт. http://www.melcloud.com/Support

12,7 В постоянного тока (от внутрен-

него прибора)

17,5 дБм при использовании

IEEE 802.11b

Примечание:

1. Расчетные условия эксплуатации Охлаждение — Внутренний: 27°C DB, 19°C WB Наружный: 35°C DB Обогрев — Внутренний: 20°C DB Наружный: 7°C DB, 6°C WB

2. Отдельное использование LN18 не предусмотрено. Данные модели внутреннего прибора предназначены только для мультисистемного кондиционера.

По вопросам технических характеристик мультисистемной

модели обратитесь к своему дилеру и/или см. каталог.

RU-19

Технические характеристики

Модель

Режим

Производительность кВт 4,2 4,5 2,5 3,2 3,5 4,0 5,0 6,0 5,0 6,0 6,1 6,8 Класс энергетической эффективности А А А А А А А А А А А А Ежегодный расход электроэнергии в ре-

жиме охлаждения Коэффициент энергетической эффективности в

режиме охлаждения при полной нагрузке Охлаждение/ Нагрев Воздушное охлаждение Корректированный уровень звуковой

мощности внутреннего блока Корректированный уровень звуковой

мощности наружного блока

Наименование блока MSZ-LN18VG2 MSZ-LN25VG2 MSZ-LN35VG2 MSZ-LN50VG2 MSZ-LN60VG2 Внутренний MSZ-LN18VG2 MSZ-LN25VG2 MSZ-LN35VG2 MSZ-LN50VG2 MSZ-LN60VG2 Наружный MXZ-2F42VF3

Охлаж-

дение

кВтч 490 — 243 — 410 — 690 — 690 — 895 —

4,29 — 5,15 — 4,27 — 3,62 — 3,62 — 3,41 —

           

дБа 58 — 58 — 58 — 60 — 60 — 65 —

дБа 59 — 60 — 61 — 64 — 64 — 65 —

MUZ-LN25VG(HZ)2 MUZ-LN35VG(HZ)2

Охлаж-

Нагрев

дение

Нагрев

Охлаж-

дение

Нагрев

MUZ-LN50VG2 MUZ-LN50VGHZ MUZ-LN60VG

Охлаж-

дение

Нагрев

Охлаж-

дение

Нагрев

Охлаж-

дение

Нагрев

RU-20

БАСТАПҚЫ ТІЛІ — АҒЫЛШЫН

МАЗМҰНЫ

■ ҚАУІПСІЗДІК ШАРАЛАРЫ 1

■ УТИЛИЗАЦИЯЛАУ 3

■ ƏРБІР БӨЛШЕКТІҢ АТАУЫ 4

■ ЖҰМЫС АЛДЫНДА ДАЙЫНДАУ 5

■ I-SEE ЖҰМЫСЫ 6

■ ЖҰМЫС РЕЖИМДЕРІН ТАҢДАУ 7

■ ЖЕЛДЕТКІШ ЖЫЛДАМДЫҒЫН ЖƏНЕ АУА АҒЫНЫНЫҢ БАҒЫТЫН РЕТТЕУ 8

■ AIRFLOW CONTROL (АУА АҒЫНЫН БАСҚАРУ) РЕЖИМІ 9

■ ЖОҚТЫҒЫН АНЫҚТАУ 9

■ I-SAVE ЖҰМЫСЫ 10

■ ҮНЕМДІ САЛҚЫНДАТУ ЖҰМЫСЫ 10

■ ТҮН РЕЖИМІНІҢ ЖҰМЫСЫ 11

■ АУА ТАЗАРТУ ОПЕРАЦИЯСЫ 11

■ ҚУАТТЫ ЖҰМЫС 12

■ ТАЙМЕР ЖҰМЫСЫ (ҚОСУ/ӨШІРУ ТАЙМЕРІ) 12

■ АПТАЛЫҚ ТАЙМЕР ЖҰМЫСЫ 13

■ ТАЗАЛАУ 14

■ Wi-Fi ИНТЕРФЕЙСІН РЕТТЕУ 15

■ АҚАУ ПАЙДА БОЛДЫ ДЕП ОЙЛАСАҢЫЗ 16

■ АПАТТЫҚ ЖҰМЫС 18

■ АУА САЛҚЫНДАТҚЫШ ҰЗАҚ УАҚЫТ ПАЙДАЛАНЫЛМАЙТЫН КЕЗДЕ 18

■ АВТОМАТТЫ ҚАЙТА ІСКЕ ҚОСУ ФУНКЦИЯСЫ 18

■ ОРНАТЫЛАТЫН ОРЫН ЖƏНЕ ЭЛЕКТРЛІК ЖҰМЫС 18

■ ТЕХНИКАЛЫҚ СИПАТТАМАЛАР 19

ҚАУІПСІЗДІК ШАРАЛАРЫ

Ішкі жəне/немесе сыртқы жабдықта көрсетілетін белгілердің мағыналары

ЕСКЕРТУ

(Өрт қаупі бар)

Жұмысты бастаудан бұрын, ПАЙДАЛАНУ БОЙЫНША НҰСҚАУЛЫҚ құжатын мұқият оқып шығыңыз.

Жұмыс істеуден бұрын, қызмет көрсету персоналы ПАЙДАЛАНУ БОЙЫНША НҰСҚАУЛЫҚ жəне ОРНАТУ БОЙЫНША НҰСҚАУЛЫҚ құжатын мұқият оқып шығуы керек.

Қосымша ақпарат ПАЙДАЛАНУ БОЙЫНША НҰСҚАУЛЫҚ, ОРНАТУ БОЙЫНША НҰСҚАУЛЫҚ сияқты құжаттарда қолжетімді.

• Бұл өнімде айналмалы бөлшектер мен электр тогының соғуына əкелуі мүмкін бөлшектер пайдаланылатындықтан, пайдаланудан бұрын, осы «Қауіпсіздік шаралары» құжатын оқып шығыңыз.

• Мұнда көрсетілген сақтық шаралары туралы бөлімдер қауіпсіздік үшін маңызды болғандықтан, оларды міндетті түрде орындаңыз.

• Осы нұсқаулықты оқып шыққаннан кейін, пайдалануда ыңғайлы болуы үшін, оны орнату бойынша нұсқаулық құжатымен бірге қолжетімді орында сақтаңыз.

Белгілер мен олардың мағыналары

ЕСКЕРТУ:

САҚ БОЛЫҢЫЗ

Дұрыс пайдаланбау өлім жағдайлары, ауыр жарақат жəне т.б. сияқты жоғары ықтималдылықтағы елеулі қауіптердің туындауына себеп болады.

Дұрыс пайдаланбау жағдайға қарай елеулі дəрежеде

қауіп туындауына себеп болуы мүмкін.

Бұл жабдықта жанғыш хладагент пайдаланылады. Хладагент ағып, отқа немесе қызып тұрған бөлшекке тисе, одан зиянды газ шығып, өртену қаупіне əкеледі.

Осы нұсқаулықта пайдаланылатын белгілердің мағыналары

: Келесі əрекеттерді міндетті түрде орындамаңыз.

: Нұсқауды міндетті түрде орындаңыз. : Ешқашан саусағыңызды немесе таяқ, т.б. секілді заттарды

салмаңыз.

: Ешқашан ішкі/сыртқы жабдықтың үстін баспаңыз жəне олардың

үстіне ештеңе қоймаңыз.

: Электр тогының соғу қаупі бар. Абайлаңыз.

: Қуат ашасын розеткадан міндетті түрде ажыратыңыз.

: Қуатты міндетті түрде өшіріңіз.

: Өрт қаупі бар.

: Ешқашан ылғал қолмен ұстамаңыз.

: Жабдықтың үстіне ешқашан су бүркімеңіз.

ЕСКЕРТУ

Қуат сымын аралық нүктеге жалғамаңыз, ұзартқыш сымды пайдаланбаңыз немесе бір айнымалы ток шығысына бірнеше құрылғыны жалғамаңыз.

• Бұл шамадан тыс қызуға, өртке немесе электр тогының соғуына себеп болуы мүмкін.

Қуат ашасының ластанбағанына көз жеткізіп, оны розеткаға берік енгізіңіз.

Ластанған аша өртке немесе электр тогының соғуына себеп болуы мүмкін.

•

Қуат сымын бумаңыз, тартпаңыз, зақымдамаңыз немесе өзгертпеңіз жəне оны қыздырмаңыз немесе оның үстіне ауыр заттарды қоймаңыз.

• Бұл өртке немесе электр тогының соғуына себеп болуы мүмкін.

Жұмыс барысында ажыратқышты ӨШІРМЕҢІЗ/ҚОСПАҢЫЗ немесе қуат ашасын ажыратпаңыз/жалғамаңыз.

• Бұл ұшқын шығарып, өртке себеп болуы мүмкін.

• Ішкі жабдықты қашықтан басқару пультімен ӨШІРГЕННЕН кейін ажыратқышты ӨШІРІҢІЗ немесе қуат ашасын ажыратыңыз.

Салқын ауа денеңізге ұзақ уақыт бойы тікелей əсер етпеуі тиіс.

• Бұл денсаулығыңызға зиян келтіруі мүмкін.

KK-1

Бұл жабдықты дұрыс əрі қауіпсіз пайдалану үшін пайдалану алдында осы пайдалану бойынша нұсқаулық құжатын міндетті түрде оқыңыз.

ҚАУІПСІЗДІК ШАРАЛАРЫ

Пайдаланушы жабдықты орнатпауы, қайта орналастырмауы, бөлшектемеуі, өзгертпеуі немесе жөндемеуі керек.

•

Ауа салқындатқышын дұрыс қолданбау өртке, ток соғуға, жарақаттануға немесе су ағуға, т.б. жағдайларға əкелуі мүмкін. Дилермен кеңесіңіз

• Егер қуат сымы зақымдалса, қауіптің алдын алу мақсатында, өндіруші немесе оның қызмет көрсету агенті оны ауыстыруы керек.

Жабдықты орнатқанда, қайта орналастырғанда немесе қызмет көрсеткенде, хладагент контурына көрсетілген хладагенттен (R32) басқа ешқандай заттектің кірмейтінін тексеріңіз.

• Ауа сияқты қандай да бір бөгде заттектің болуы қалыпты емес қысымның артуына жəне жарылыс пен жарақаттануға əкелуі мүмкін.

• Жүйе үшін көрсетілгеннен басқа қандай да бір хладагентті пайдалану механикалық ақаулыққа, жүйе ақаулығына немесе жабдықтың бұзылып қалуына əкеледі. Ең болмағанда, ол өнімнің қауіпсіздігіне елеулі шамада қатер төндіруі мүмкін.

Егер қауіпсіздікке жауапты тұлғаның бақылауында болмаса немесе одан құрылғыны пайдалануға қатысты нұсқау алмаған болса, бұл құрылғы физикалық, сезу немесе ақыл-ой мүмкіндіктері шектеулі немесе тəжірибесі мен білімі жеткіліксіз тұлғалар (балаларды қоса) тарапынан пайдаланылуға арналмаған

Балалардың құрылғымен ойнамауын қадағалау керек.

Ауаның кіріс немесе шығыс саңылауына саусағыңызды, таяқ немесе басқа заттарды тықпаңыз.

• Жұмыс барысында ішіндегі желдеткіш жоғары жылдамдықта айналатындықтан, ол жарақаттануға əкелуі мүмкін.

Егер қалыпты емес жағдай (мысалы, күйік иісі) болса, ауа салқындатқышты өшіріп, қуат ашасын ажыратыңыз немесе ажыратқышты ӨШІРІҢІЗ

•

Қалыпты емес жағдайда жұмысты жалғастыру ақаулыққа, өртке немесе ток соғуға əкелуі мүмкін. Мұндай жағдайда дилермен кеңесіңіз

Ауа салқындатқыш салқындатпағанда немесе жылытпағанда, хладагенттің ағып кету ықтималдылығы бар. Егер хладагенттің ағып кетуі анықталса, жұмысты тоқтатып, бөлмені жақсылап желдетіп, дереу дилерге хабарласыңыз. Егер жөндеу үшін жабдықтың хладагентін толтыру керек болса, мəліметтерді қызмет көрсету маманынан сұраңыз.

•

Ауа салқындатқышта пайдаланылатын хладагент қауіпті емес. Қалыпты күйде, ол ақпайды. Дегенмен, хладагент ағып, отқа немесе желдеткіш қыздырғышы, керосинді қыздырғыш немесе асханалық пеш сияқты қызып тұрған бөлшекке тисе, одан зиянды газ шығып, өртену қаупіне əкеледі

Пайдаланушы ешқашан ішкі жабдықтың ішін жумауы қажет. Егер жабдықтың ішін тазалау қажет болса, дилерге хабарласыңыз.

•

Үйлесімді емес жуу құралы жабдықтың ішіндегі пластик материалын зақымдап, судың ағуына əкелуі мүмкін. Жуу құралы электрлік бөлшектерге немесе моторға тисе, ақаулыққа, түтінденуге немесе өртке əкелуі мүмкін

• Құрылғы тұрақты түрде жанып тұратын көздер (мысалы: ашық жалын, газ құрылғысы немесе электр жылытқышы) жоқ бөлмеде сақталуы керек.

• Хладагенттің иісі болмауы керек екенін ескеріңіз.

• Мұзды еріту процесін тездету немесе құрылғыны тазалау үшін өндіруші ұсынғаннан басқа құралды пайдаланбаңыз.

• Теспеңіз немесе күйдірмеңіз.

Ішкі жабдық көрсетілген бөлме кеңістігінен асатын бөлмелерде орнатылуы керек. Дилермен кеңесіңіз.

Ішкі блок R32 тоңазытқышының бірнеше түрлі сыртқы блогына қосылған кезде, көрсетілген еден кеңістігі туралы дилеріңізге хабарласыңыз.

Бұл құрылғы дүкендерде, жеңіл өнеркəсіпте жəне фермаларда тəжірибелі немесе біліктілігі бар пайдаланушылардың немесе коммерциялық мақсатта кəсіби емес пайдаланушылардың пайдалануына арналған

Жұмыс кезінде ауаны тазарту құрылғысын ішкі блоктың жоғарғы жағынан ұстамаңыз.

САҚ БОЛЫҢЫЗ

Ішкі/сыртқы жабдықтың ауа кірісін немесе алюминий қалақшаларын ұстамаңыз.

• Бұл жарақаттануға əкелуі мүмкін.

Жабдықта жəндіктерге қарсы құралдарды немесе тұтанғыш спрейлерді пайдаланбаңыз.

• Бұл өртке немесе жабдықтың деформациясына əкелуі мүмкін.

Үй жануарларына немесе үй өсімдіктеріне ауа ағынын тікелей бағыттамаңыз.

• Бұл үй жануарларын немесе өсімдіктерді жарақаттауы мүмкін.

Ішкі/сыртқы құрылғының астына басқа электрлік құрылғыларды немесе жиһаз қоймаңыз.

• Жабдықтан су ағып, зақымдалуға немесе ақаулыққа əкелуі мүмкін.

Жабдықты зақымдалған орнату тұғырында қалдырмаңыз.

• Жабдық құлап кетіп, жарақаттануға əкелуі мүмкін.

Жабдықты пайдалану немесе тазалау үшін тұрақсыз орындықты пайдаланбаңыз.

• Егер құлап кетсеңіз, жарақаттануыңыз мүмкін.

Қуат сымын тартпаңыз.

• Бұл электродтық сымның бір бөлігін үзіп, қызып кетуге немесе өртке

Лас сүзгілер ауа салқындатқышта судың конденсациясына себепші болып, зеңнің көбеюіне əкеледі. Сондықтан ауа сүзгілерін əр 2 аптада тазалап тұру ұсынылады.

Жұмысты бастау алдында, көлденең қалақшалардың жабық күйде екенін тексеріңіз. Егер жабдықты көлденең қалақшалар ашық күйде болғанда іске қоссаңыз, олар дұрыс күйге оралмай қалуы мүмкін.

əкелуі мүмкін.

Батареяларды зарядтамаңыз немесе бөлшектемеңіз жəне оларды отқа тастамаңыз.

•

Бұл батареялардың ағуына немесе өртке не жарылысқа əкелуі мүмкін

Жабдықты жоғары ылғалдылықта (салыстырмалы ылғалдылығы 80% немесе одан жоғары) жəне/немесе терезелері не шығатын есігі ашық қалдырылған жерлерде 4 сағаттан артық пайдаланбаңыз.

• Бұл ауа салқындатқыштың ішінде су конденсациясын тудырып, ол тамуы,жиһазды ылғалдауы немесе зақымдауы мүмкін.

• Ауа салқындатқыштағы су конденсациясы зеңнің көбеюіне əкелуі мүмкін.

Жабдықты азық-түліктерді сақтау, жануарларды бағу, өсімдіктерді өсіру немесе өлшем құрылғыларын не өнер туындыларын сақтау сияқты арнайы мақсаттарға пайдаланбаңыз.

• Бұл сапаның төмендеуіне немесе жануарлар мен өсімдіктерге зиян келтіруі мүмкін.

Жағу құрылғыларына ауа ағынын тікелей бағыттамаңыз.

• Бұл жағуға кедергі келтіруі мүмкін.

Байқаусыз жұтып қоймау үшін ешқашан ешбір себеппен батареяларды аузыңызға салмаңыз.

• Батареяны жұту тұншығуға жəне/немесе улануға əкелуі мүмкін.

Жабдықты тазалау алдында оны ӨШІРІП, қуат ашасын ажыратыңыз немесе ажыратқышты ӨШІРІҢІЗ.

• Жұмыс барысында ішіндегі желдеткіш жоғары жылдамдықта айналатындықтан, ол жарақаттануға əкелуі мүмкін.

Жабдық ұзақ уақыт пайдаланылмайтын кезде қуат ашасын ажыратыңыз немесе ажыратқышты ӨШІРІҢІЗ.

• Жабдықта кір жиналып, қызып кетуге немесе өртке əкелуі мүмкін.

Қашықтан басқару пультінің барлық батареяларын дəл сондай түрдегі жаңа батареялармен ауыстырыңыз.

• Ескі батареяны жаңасымен бірге пайдалану қызып кетуге, ағып кетуге немесе жарылысқа əкелуі мүмкін.

Егер батарея сұйықтығы теріңізге немесе киімдеріңізге тисе, оларды таза сумен əбден жуыңыз.

•

Егер батарея сұйықтығы көзіңізге тисе, оны таза сумен əбден жуып, дереу дəрігерге көрініңіз.

Жабдық жағу құрылғысымен бірге пайдаланылғанда, аймақтың жақсы желдетілетінін тексеріңіз.

• Жеткіліксіз желдету оттектің жетіспеушілігіне əкелуі мүмкін.

Күннің күркірегенін естігенде, ажыратқышты ӨШІРІҢІЗ, себебі найзағай түсуі мүмкін.

• Егер найзағай түссе, жабдық зақымдалып қалуы мүмкін.

Ауа салқындатқыш бірнеше маусым пайдаланылғаннан кейін қалыпты тазалау жұмыстарына қосымша түрде тексеріс жəне техникалық қызмет көрсету жұмыстарын орындаңыз.

• Жабдықтағы кір немесе шаң жағымсыз иіс шығарып, зеңнің пайда болуына немесе ағызу арнасының бітелуіне жəне ішкі жабдықтан судың ағуына əкелуі мүмкін. Арнайы білім мен біліктілікті қажет ететін тексеріс пен техникалық қызмет көрсету жұмыстары бойынша дилерге хабарласыңыз.

Қосқыштарды су қолмен ұстамаңыз.

• Бұл ток соғуға əкелуі мүмкін.

Ауа салқындатқышты сумен тазаламаңыз немесе оның үстіне гүл сауыты сияқты ішінде су бар затты қоймаңыз.

• Бұл өртке немесе электр тогының соғуына себеп болуы мүмкін.

Сыртқы жабдықты аяқпен баспаңыз немесе оған ешқандай зат қоймаңыз.

• Егер сіз құласаңыз немесе бір зат құлап кетсе, жарақаттануға əкелуі мүмкін.

МАҢЫЗДЫ

KK-2

ҚАУІПСІЗДІК ШАРАЛАРЫ

Орнату үшін

ЕСКЕРТУ

Ауа салқындатқышты орнату туралы дилерге хабарласыңыз.

• Арнайы білім мен біліктілікті қажет ететіндіктен, оны пайдаланушы орнатпауы керек. Ауа салқындатқыш дұрыс орнатылмаса, судың ағуына, өртке немесе токтың соғуына əкелуі мүмкін.

Ауа салқындатқышқа арнайы қуат көзін қамтамасыз етіңіз.

• Арнайы емес қуат көзі қызып кетуге немесе өртке əкелуі мүмкін.

Жабдықты тұтанғыш газ шығатын жерге орнатпаңыз.

• Егер газ шықса, ол сыртқы жабдықта жиналып, жарылысқа əкелуі мүмкін.

Жабдықты жерге дұрыс тұйықтаңыз.

• Жерге тұйықтау сымын газ құбырына, су құбырына, найзағай тартқышқа немесе телефонның жерге тұйықтау сымына жалғамаңыз. Дұрыс емес жерге тұйықтау ток соғуға əкелуі мүмкін.

САҚ БОЛЫҢЫЗ

Жерге ағу ажыратқышын ауа салқындатқыш орнатылатын орынға сəйкес орнатыңыз (мысалы, жоғары ылғалдылықты аймақтар).

• Егер жерге ағу ажыратқышы орнатылмаса, ол ток соғуға əкелуі мүмкін.

Ағызу суы дұрыс ағатынын тексеріңіз.

• Егер ағызу арнасы дұрыс емес болса, су ішкі/сыртқы жабдықтан тамып, жиһазды ылғалдауы немесе зақымдауы мүмкін.

Қалыпты емес жағдай болғанда

Ауа салқындатқышты пайдалануды дереу тоқтатып, дилерге хабарласыңыз.

Wi-Fi интерфейсі үшін

ЕСКЕРТУ

(Дұрыс қолданбау ауыр жарақатты немесе өлімді қоса, ауыр жағдайларға əкелуі мүмкін.)

Егер қауіпсіздікке жауапты тұлғаның бақылауында болса немесе одан құрылғыны пайдалануға қатысты нұсқау алған болса, бұл құрылғыны 8 жастан асқан балалар жəне физикалық, сезу немесе ақыл-ой мүмкіндіктері шектеулі немесе тəжірибесі мен білімі жеткіліксіз тұлғалар пайдалана алады.

Балалар құрылғымен ойнамауы керек. Балалар бақылаусыз тазалау жəне пайдаланушылық техникалық қызмет көрсету əрекеттерін орындамауы керек.

Wi-Fi интерфейсін медициналық электрлік жабдықтың немесе жүрекширатқышы не имплантталатын кардиовертердефибриллятор сияқты медициналық құрылғысы бар адамдардың қасында пайдаланбаңыз.

• Бұл медициналық жабдықтың немесе құрылғының ақаулануы себебінен қайғылы жағдайға əкелуі мүмкін.

Wi-Fi интерфейсін автоматты есіктер немесе өрт дабылдары сияқты автоматты басқару құрылғыларының қасына орнатпаңыз.

• Бұл ақаулар себебінен қайғылы жағдайларға əкелуі мүмкін.

Wi-Fi интерфейсін су қолмен ұстамаңыз.

• Бұл құрылғының зақымдалуына, ток соғуға немесе өртке əкелуі мүмкін.

Wi-Fi интерфейсіне су шашыратпаңыз немесе оны жуыну бөлмесінде пайдаланбаңыз.

• Бұл құрылғының зақымдалуына, ток соғуға немесе өртке əкелуі мүмкін.

Wi-Fi интерфейсі құлағанда немесе ұстағыш не кабель зақымдалғанда, қуат көзінің ашасын ажыратыңыз немесе ажыратқышты ӨШІРІҢІЗ.

• Ол өртке немесе электр тогының соғуына себеп болуы мүмкін. Мұндай жағдайда дилермен кеңесіңіз.

САҚ БОЛЫҢЫЗ

(Дұрыс қолданбау жарақаттануды немесе ғимараттың зақымдалуын қоса, ауыр жағдайларға əкелуі мүмкін.)

Wi-Fi интерфейсін орнату немесе тазалау үшін тұрақсыз сатыға шықпаңыз.

• Егер құлап кетсеңіз, ол жарақаттануға əкелуі мүмкін.

Wi-Fi интерфейсін басқа сымсыз құрылғылардың, қысқа толқынды пештердің, сымсыз телефондардың немесе факс құрылғыларының қасында пайдаланбаңыз.

• Бұл ақаулықтарға əкелуі мүмкін.

УТИЛИЗАЦИЯЛАУ

Бұл өнімді утилизациялау үшін дилерге хабарласыңыз.

Ескертпе:

Бұл таңба белгісі тек ЕО елдеріне арналған. Бұл таңба белгісі 2012/19/ЕО директивасының 14-бабына, пайдаланушыларға арналған ақпарат жəне IX қосымшасына жəне/немесе 2006/66/ЕО директивасының 20-бабына, соңғы

Fig. 1

пайдаланушыларға арналған ақпарат жəне II қосымшасына сəйкес келеді.

MITSUBISHI ELECTRIC өнімі қайта өңдеуге жəне/немесе қайта пайдалануға болатын сапасы жоғары материалдармен жəне компоненттермен жобаланып өндірілген. Бұл таңба электрлік жəне электрондық жабдық, батареялар мен аккумуляторлар мерзімі біткенде тұрмыстық қоқыстан бөлек утилизациялануы керектігін білдіреді. Егер таңбаның астында таңба (Fig. 1) басылса, бұл химиялық таңба батареяда немесе аккумуляторда белгілі бір концентрациядағы ауыр металл бар екенін білдіреді. Бұл келесідей көрсетіледі: Hg: сынап (0,0005%), Cd: кадмий (0,002%), Pb: қорғасын (0,004%) Еуропалық Одақта пайдаланылған электрлік жəне электрондық өнімдер, батареялар мен аккумуляторлар үшін бөлек жинау жүйесі бар. Осы жабдықты, батареяларды жəне аккумуляторларды жергілікті қоқыс жинау/қайта өңдеу орталығында утилизациялаңыз. Біз тұратын қоршаған ортаны сақтауға көмектесіңіз!

KK-3

● ПАЙДАЛАНУ БОЙЫНША НҰСҚАУЛЫҚ ●

ƏРБІР БӨЛШЕКТІҢ АТАУЫ

Ішкі жабдық Қашықтан басқару пульті

Ауа кірісі

Ауа сүзгісі

Ауа тазалау сүзгісі (Дезодорантты сүзгі, қара жəне күміс иондалған ауа тазартқыш сүзгі, көк, опция)

Сипаттамалар

Жұмыс индикаторы шамы

Алдыңғы панель

Көлденең қалақша

Ауа шығысы

тақтасы *1

(Ауаны тазарту) (Қуат)

Сыртқы жабдық

Ауа кірісі (артқы жəне бүйірлік) Сипаттамалар тақтасы *1

Хладагент түтігі

Ағызу шлангісі

Ауа шығысы

Ағызу шығысы

Сыртқы жабдықтардың көрінісі өзгеше болуы мүмкін.

*1 Өндірілген жылы мен айы сипаттамалар тақтасында көрсетілген.

Ауа тазарту құрылғысы

Wi-Fi интерфейсі

15-бет

i-see датчигі

6-бет

Төтенше басқару қосқышы

Қашықтан басқару сигналын қабылдау бөлімі

18-бет

14-бет

Батареяны ауыстыру индикаторы 5-бет

Басқару дисплейі бөлімі

Температура түймелері

7-бет

Жұмыс таңдау

7-бет

түймесі

ECONO COOL (Үнемді суыту)

10-бет

түймесі POWERFUL

(ҚУАТТЫ)

12-бет

түймесі i-save түймесі

10-бет

NIGHT MODE (Түнгі режим) түймесі

11-бет

SENSOR (Датчик) (i-see) түймесі

6-бет

CLOCK (Сағат)

5-бет

түймесі

Қашықтан басқару пульті

Қашықтан басқару пульті пайдаланылмайтын кезде, оны осы жабдықтың жанына қойыңыз.

Жабдықпен бірге берілген қашықтан басқару пультін ғана пайдаланыңыз. Басқа қашықтан басқару пульттерін пайдаланбаңыз. Егер 2 немесе бірнеше ішкі жабдық бір-біріне жақын орнатылған болса, қашықтан басқару пультіне пайдаланылмайтын ішкі жабдық жауап беруі мүмкін.

Сигнал жіберу бөлімі Сигнал қашықтығы: Шамамен 6 м

Сигнал алынғанда, дыбыстық сигнал(дар) ішкі жабдықтан естіледі.

OFF/ON (Өшіру/ Қосу) (тоқтату/жұмыс) түймесі

FAN (Желдеткіш) жылдамдығын басқару

8-бет

түймесі WIDE VANE (Кең

қалақ) түймесі

VANE (Қалақ) басқару түймесі

PURIFIER (Тазартқыш) түймесі

11-бет

DIRECTION (Бағыт)

9-бет

TIME (Уақыт), TIMER (Таймер) орнату түймелері алға түймесі артқа түймесі

WEEKLY TIMER (Апталық таймер) орнату түймелері

5, 13-бет

RESET (Қалпына келтіру) түймесі

Қақпағы Қашықтан басқару пультін ашу үшін қақпақты төмен сырғытыңыз. Апталық таймер түймелеріне өту үшін оны төмен сырғытыңыз.

8-бет

5, 12-бет

5-бет

KK-4

ЖҰМЫС АЛДЫНДА ДАЙЫНДАУ

Жұмыс алдында: Қуат көзі ашасын қуат розеткасына салыңыз жəне/немесе ажыратқышты қосыңыз.

Қашықтан басқару пультінің батареяларын орнату

RESET түймесін басыңыз.

Алдыңғы қақпақты алыңыз.

Алдымен AAA сілтілі батареялардың теріс полюсін салыңыз.

Алдыңғы қақпақты

орнатыңыз.

Ескертпе:

• Батареялардың полярлығы дұрыс екенін тексеріңіз.

• Марганецтік батареяларды жəне ағып жатқан батареяларды пайдаланбаңыз. Қашықтан басқару пульті бұзылып қалуы мүмкін.

• Қайта зарядталатын батареяларды пайдаланбаңыз.

• Батареяның қуаты біткенде батареяны ауыстыру индикаторы жанады. Индикатор жана бастағаннан кейін шамамен 7 күн ішінде қашықтан басқару пульті жұмыс істеуін тоқтатады. Барлық батареяларды дəл сондай түрдегі жаңа батареялармен ауыстырыңыз.

•

Батареяларды шамамен 1 жыл пайдалануға болады. Дегенмен, жарамдылық мерзімі біткен батареялардың мерзімі қысқа болуы мүмкін.

• Жіңішке құрал арқылы RESET түймесін басыңыз.

Егер RESET түймесі басылмаса, қашықтан басқару пульті дұрыс жұмыс

істемеуі мүмкін.

Ағымдағы уақытты орнату

Күнді орнату үшін

DAY түймесін

CLOCK түймесін

басыңыз.

Орнату орнын реттеу

Қашықтан басқару пультін ішкі блоктың орнатылған орнымен сəйкес орнатқаныңызға көз жеткізіңіз.

Орнату орны:

Сол жақ: Нысандарға (қабырға, шкаф, т. б.) дейінгі қашықтық солға қарай

Ортасы: Нысандарға (қабырға, шкаф, т. б.) дейінгі қашықтық солға жəне

Оң жақ:

50 см-ден аз

оңға қарай 50 см-ден көп Нысандарға (қабырға, шкаф, т. б.) дейінгі қашықтық оңға қарай 50 см-ден аз

(Сол жақ)

(Ортасы) (Оң жақ)

Уақытты орнату үшін TIME

түймесін немесе TIMER

CLOCK түймесін

қайта басыңыз.

түймесін басыңыз.

Əр басқан сайын сағат 1

минутқа алға/артқа өзгереді (ұзағырақ басқан кезде 10 минут).

Ескертпе:

• Жіңішке құрал арқылы CLOCK түймесін басыңыз.

Ескертпе:

Қашықтан басқару пультін тек нақты бір ішкі жабдыққа орнату əдісі

Бөлмеде қашықтан басқару пульттерімен ең көбі 4 ішкі жабдықты пайдалануға болады. Ішкі жабдықты əр қашықтан басқару пультімен жеке басқару үшін, əрбір қашықтан басқару пультін ішкі жабдықтың нөміріне сəйкес тағайындаңыз. Барлық келесі шарттар сақталғанда осы параметрді орнатуға болады:

• Қашықтан басқару пульті ӨШІРІЛГЕН.

(1) Жұптастыру режиміне өту үшін қашықтан басқару пультіндегі

түймесін 2 секунд басып тұрыңыз.

түймесін қайта басып, əрбір қашықтан басқару пультіне нөмір

(2)

тағайындаңыз.

түймесін əр басқан сайын нөмірді келесі ретпен арттырады: 1 →

2 → 3 → 4. (3) Жұптастыру параметрін аяқтау үшін Ажыратқышты ҚОСҚАННАН кейін, сигналды ішкі жабдыққа бірінші

жіберетін қашықтан басқару пульті ішкі жабдық үшін қашықтан басқару

пульті ретінде тағайындалады.

Орнатқаннан кейін, ішкі жабдық сигналды тек тағайындалған қашықтан

басқару пультінен алады.

түймесін басыңыз.

Аймақ Сол жақ Ортасы Оң жақ

Қашықтан басқару пультінің дисплейі

Орынды реттеу режиміне өту үшін қашықтан басқару пультіндегі

түймесін 2 секунд басып

тұрыңыз.

түймесін басу арқылы мақсатты орнату орнын таңдаңыз.

( түймесін əр басқан сайын орындарды ретімен көрсетеді:)

Орын параметрін аяқтау үшін түймесін

(Ортасы) (Оң жақ) (Сол жақ)

басыңыз.

Ескертпе:

Барлық келесі шарттар сақталғанда ғана орнату орнын орнатуға болады:

• Қашықтан басқару пульті өшірілген.

• Апталық таймер орнатылмаған.

• Апталық таймер өңделмеді.

KK-5

● ПАЙДАЛАНУ БОЙЫНША НҰСҚАУЛЫҚ ●

I-SEE ЖҰМЫСЫ

I-see басқару режимінде бөлме температурасы сезімтал температураға байланысты басқарылады.

I-see басқару режимін белсендіру үшін, COOL (Суыту), DRY (Кептіру), HEAT (Жылыту) немесе AUTO (Автоматты) режимі кезінде

түймесін

басыңыз.

• Жіңішке құралмен жай ғана басыңыз. түймесі жанады. (Басқару дисплейі бөлімі)

•

• Əдепкі параметр — «белсенді».

I-see басқару режимін тоқтату үшін түймесін бірнеше рет басыңыз.

Тоқ тат у

Ескертпе:

Адамның бар-жоғын анықтау жолы

• Кондиционер жұмыс істей бастағанда, i-see датчигі бөлме температурасын сағат тілінің бағытымен жəне сағат тілінің бағытына қарсы бағытта айналдыру арқылы талдайды.

• Содан соң, ол адамның бар-жоғын жылу сигнатурасы негізінде олардың қозғалысы бойынша анықтайды.

Анықтау ауқымы

I-see датчигі температураны келесі ауқымда талдамайды.

• Кондиционер орнатылатын қабырға беті

• Кондиционер астындағы орын

• Орын мен кондиционер арасында зат (мысалы, жиһаз) болса

Бұл келесі жағдайларда адам мен заттарды дұрыс анықтамауы мүмкін

• Еден мен қабырға температурасы жоғары болғанда (мысалы, кондиционер жазда жұмыс істей бастағанда)

• Мекендеушілер көрпеге оранған немесе қалың киінгенде

• Қысқа уақытта температура жылдам өзгеретін нысан болғанда

• Терезелері мен есіктері кішкентай немесе олар кондицонерден тым алыс болғанда

• Датчик кішкентай балалар немесе үй жануарлары сияқты жылу көзін анықтай алмаған кезде

• Еден жылытқышты немесе электрлі кілемді пайдаланғанда

• Мекендеушілер кондиционер жұмыс істей бастағанда қозғалмаса

9-беттегі «Жоқтығын анықтау» бөлімін

жəне бойынша қараңыз.

KK-6

ЖҰМЫС РЕЖИМДЕРІН ТАҢДАУ

AUTO режимі (автоматты ауысу)

Жабдық жұмыс режимін бөлме температурасы мен орнатылған температура арасындағы айырмашылыққа сəйкес таңдайды. AUTO режимі барысында, бөлме температурасы орнатылған температурадан 15 минуттан артық уақыт бойы шамамен 2°C дəрежеге артық болған кезде жабдық (COOL↔HEAT) режимін ауыстырады.

Ескертпе:

Егер осы ішкі жабдық MXZ түріндегі сыртқы жабдыққа жалғанса, авто режимін пайдалану ұсынылмайды. Бірнеше ішкі жабдық бір уақытта пайдаланылған кезде жабдық жұмыс режимін COOL жəне HEAT режимінің арасында ауыстыра алмауы мүмкін. Мұндай жағдайда, ішкі жабдық ұйқы режимінде болады (жұмыс индикаторы шамының кестесін қараңыз).

COOL режимі

Қажетті температурадағы салқын ауаны алыңыз.

Ескертпе:

COOL режимін өте төмен сыртқы температурада (-10°C-тан төмен) пайдаланбаңыз. Жабдықтағы конденсацияланған су тамшылап, жиһазды немесе т.б. заттарды ылғалдауы нез зақымдауы мүмкін.

Жұмысты бастау үшін

Жұмыс режимін таңдау үшін түймесін

түймесін басыңыз.

басыңыз. Əр басқан сайын режим келесі ретпен өзгереді:

(AUTO) (COOL) (DRY) (HEAT) (FAN)

Температураны орнату үшін немесе түймесін басыңыз. Əр басқан сайын температура 1°C-қа көтеріледі немесе төмендейді.

Жұмысты тоқтату үшін түймесін басыңыз.

DRY режимі

Бөлмені ылғалсыздандыру. Бөлмені сəл салқындатуға болады. DRY режимі барысында температураны орнату мүмкін емес.

HEAT режимі

Ауаны қажетті температураға дейін жылытыңыз.

FAN режимі

Бөлмедегі ауаны желдетіңіз.

Ескертпе:

COOL/DRY режимінің жұмысынан кейін, ішкі жабдықтың ішін құрғату үшін FAN режимінде пайдалану ұсынылады.

Ескертпе:

Көп жүйелі жұмыс

Бір сыртқы жабдық арқылы екі немесе одан көп ішкі жабдықты басқаруға болады. Бірнеше ішкі жабдықты бір уақытта пайдаланғанда, салқындату/ құрғату/желдету жəне жылыту операцияларын бір уақытта орындау мүмкін емес. Бір жабдықпен COOL/DRY/FAN режимін таңдап, басқасымен HEAT режимін немесе керісінше таңдағанда, соңғы таңдалған жабдық ұйқы режиміне өтеді.

Жұмыс индикаторы шамы

Жұмыс индикаторының шамы жабдықтың жұмыс күйін көрсетеді.

Индикация Жұмыс күйі

Күту режимі (көп жүйелі жұмыс барысында ғана)

Жану Жыпылықтау

KK-7

● ПАЙДАЛАНУ БОЙЫНША НҰСҚАУЛЫҚ ●

ЖЕЛДЕТКІШ ЖЫЛДАМДЫҒЫН ЖƏНЕ АУА АҒЫНЫНЫҢ БАҒЫТЫН РЕТТЕУ

Ауа ағынының бағытын көтеру/түсіру

Ауа ағынының бағытын таңдау үшін түймесін басыңыз. Əр басқан сайын ауа ағынының бағыты келесі ретпен өзгереді:

(AUTO) (1) (2) (3) (4) (5) (SWING)

(AUTO) .........Қалақша ең тиімді ауа ағынының бағытына орнатылады.

COOL/DRY/FAN: көлденең күй. HEAT: күй (4).

Желдеткіш жылдамдығы

Желдеткіш жылдамдығын таңдау үшін түймесін басыңыз. Əр басқан сайын желдеткіш жылдамдығы келесі ретпен өзгереді:

(AUTO) (Silent) (Low) (Med.) (High) (Super High)

(Қолмен) ......Ауа температурасын тиімді түрде қалыпқа келтіру

(Тербеліс) ....Қалақша мерзімді түрде жоғары жəне төмен жылжиды.

• AUTO режимі орнатылғанда ішкі жабдықтан екі қысқа сигнал

• Ауа ағынының бағытын өзгерткенде əрқашан қашықтан басқару

• Ажыратқыш қосылғанда, көлденең қалақшаның күйі шамамен бір

• Көлденең қалақшалар қалыпты емес күйде болып көрінгенде,

• Бір деңгейге қойылған оң жəне сол жақ көлденең қалақшалар

мақсатында COOL/DRY режимі үшін жоғарғы күйді жəне HEAT режимі үшін төменгі күйді таңдаңыз. Егер COOL/DRY (Суыту/Кептіру) режимі барысында төменгі күй таңдалса, тамшылаудан болатын конденсацияны болдырмау үшін қалақша 0,5–1 сағаттан кейін автоматты түрде жоғарғы

күйге (1) жылжиды.

естіледі.

пультін пайдаланыңыз. Көлденең қалақшаларды қолмен жылжыту оларды бұзуы мүмкін.

минут ішінде қайта орнатылады, содан соң жұмыс басталады. Дəл осындай əрекет апаттық салқындату жұмысында да орындалады.

16-бетті қараңыз.

мінсіз тураланбауы мүмкін.

• AUTO режиміне орнатылғанда ішкі жабдықтан екі қысқа сигнал естіледі.

• Бөлмені жылдам салқындату/жылыту үшін жоғарырақ желдеткіш жылдамдығын пайдаланыңыз. Бөлме салқын/ыстық болғанда, желдеткіш жылдамдығын төмендету ұсынылады.

• Тыныш жұмыс үшін төменірек желдеткіш жылдамдығын пайдаланыңыз.

Ескертпе:

Көп жүйелі жұмыс

Жылыту операциясы үшін бір сыртқы жабдық бірнеше ішкі жабдықты бір уақытта басқарғанда, ауа ағынының температурасы төмен болуы мүмкін. Мұндай жағдайда, желдеткіш жылдамдығын AUTO режиміне орнату ұсынылады.

Ауа ағынының бағытын солға/оңға бұру

(

SWING

)

KK-8

AIRFLOW CONTROL (АУА

АҒЫНЫН БАСҚАРУ) РЕЖИМІ

ЖОҚТЫҒЫН АНЫҚТАУ

Ауа ағынын басқару режимі i-see датчигімен анықталған бөлмедегі мекендеушінің орналасқан орнына сəйкес ауа желдетуін ұсынады.

AIRFLOW CONTROL (Ауа ағынын басқару) режимін белсендіру үшін, COOL (Суыту), DRY (Кептіру), HEAT (Жылыту) немесе AUTO (Автоматты) режимі

кезінде

түймесін басыңыз. Бұл режим i-see басқару режимі жұмысқа жарамды кезде ғана қолжетімді болады.

түймесін басқан сайын AIRFLOW CONTROL

(Ауа ағынын басқару) режимі мына ретпен өзгереді:

(ЖАНАМА) (ТІКЕЛЕЙ) (ТЕГІС) (ӨШІРУЛІ)

(ЖАНАМА) : Мекендеушіге тікелей ауа ағыны

көп бармайды.

(ТІКЕЛЕЙ) : Көбіне мекендеушінің айналасы

ғана желдетіледі.

(ТЕГІС) : Блок мекендеушінің көбіне

қай аймақта уақыт өткізетінін бақылайды жəне сол аймақтың температурасын түзейді.

• Көлденең жəне тік ауа ағыны бағыттары автоматты түрде

таңдалады.

• Бөлмеде бірнеше адам болған кезде, AIRFLOW CONTROL (Ауа

ағынын басқару) режимі аздап тиімсіздеу жұмыс істеуі мүмкін.

• Егер INDIRECT (Жанама) режимімен анықталған ауа бағыты

жақпаса, ауа бағытын қолмен реттеңіз. 8-бет

Бұл функция автоматты түрде операцияны бөлмеде ешкім болмаған кезде Мекендеуші жоқ кезде қуат үнемдеу режиміне немесе Мекендеуші жоқ кезде автоматты түрде өшіру режиміне өзгертеді.

Мекендеуші жоқ кезде қуат үнемдеу режимін белсендіру үшін,

түймесін опциясы қашықтан басқару

пультінің жұмыс дисплейінде көрінгенше басыңыз.

Мекендеуші жоқ кезде автоматты түрде өшіру режимін белсендіру үшін,

түймесін опциясы қашықтан

басқару пультінің жұмыс дисплейінде көрінгенше басыңыз.

ЖОҚТЫҒЫН АНЫҚТАУ режимін тоқтату үшін түймесін қайта басыңыз.

Тоқ тат у

Қуатты үнемдеу режимі

Автоматты түрде өшіру режимі

Мекендеуші анықталмады

Шамамен 10 мин.

Қалыпты

Шамамен 1 сағ.

Қуатты үнемдеу

Көбірек үнемдеу

Мекендеуші анықталды

Қалыпты

Өшіру

I-see басқару режимін тоқтату автоматты түрде AIRFLOW CONTROL (Ауа ағынын басқару) режимін тоқтатады.

• AIRFLOW CONTROL (Ауа ағынын басқару) режимі сонымен қатар

VANE (Қалақша) немесе WIDE VANE (Кең қалақша) түймелері басылған кезде тоқтатылады.

• Мекендеуші жоқ кезде автоматты түрде ӨШІРУ режиміне байланысты блок өшірілген болса да, қашықтан басқару пультінің

дисплейі блоктың жұмыс істеп тұрғанын көрсете береді. Жұмысты қайта іске қосу үшін түймесін басыңыз.

•

ӨШІРУ таймері орнатылғанда, басымдық ӨШІРУ таймеріне беріледі.

• Мекендеуші жоқ кезде қуатты үнемдеу режимі немесе Мекендеуші жоқ кезде автоматты түрде өшіру режимі ҚУАТТЫ жұмыс кезінде қолжетімді болмайды. Мекендеуші жоқ кезде автоматты түрде өшіру режимі белсендірілгеннің

• өзінде қалыпты жұмыс кезінде ешкім анықталмаса, блок өшірілмейді.

түймесін, содан соң қайтадан

KK-9

● ПАЙДАЛАНУ БОЙЫНША НҰСҚАУЛЫҚ ●

I-SAVE ЖҰМЫСЫ

Қарапайымдатылған кері орнату функциясы түймесін бір басу арқылы қажетті (алдын ала орнату) параметрді қайта шақыруға мүмкіндік береді. Түймені қайта басып, алдыңғы орнатылған параметрге қайта оралуға болады.

I-save режимін таңдау үшін, COOL (Суыту), ECONO COOL (Үнемді суыту), HEAT (Жылыту) режимінде жəне NIGHT MODE (Түнгі режим) операциясында

түймесін басыңыз.

Температураны, желдеткіш жылдамдығын жəне ауа ағынының бағытын орнатыңыз.

• түймесін жай ғана басу арқылы келесіде дəл сол параметр таңдалады.

• Екі параметрді сақтауға болады. (Біреуін COOL/ECONO COOL режимі үшін, ал екіншісін HEAT режимі үшін)

• Бөлмеге сəйкес тиісті температураны, желдеткіш жылдамдығын жəне ауа ағынының бағытын таңдаңыз.

ҮНЕМДІ САЛҚЫНДАТУ ЖҰМЫСЫ

Тербеліп тұрған ауа ағыны (ауа ағынының өзгеруі) тұрақты ауа ағынына қарағанда, салқын сезінуге мүмкіндік береді. Микропроцессор орнатылған температура мен ауа ағынының бағытын автоматты түрде өзгертеді. Ыңғайлылықты сақтап, салқындату операциясын орындауға болады. Нəтижесінде, энергияны үнемдеуге болады.

ECONO COOL жұмысын бастату үшін COOL режимі

7-бет барысында

Жабдық температураның ауа ағынына қарай тербелу əрекетін əртүрлі циклдерде тігінен орындайды.

ECONO COOL жұмысынан бас тарту үшін түймесін басыңыз.

• Сондай-ақ, VANE (Қалақша) немесе POWERFUL (Қуатты ) түймесін басқанда ECONO COOL (Үнемді суыту) режимінің жұмысы тоқтатылады.

түймесін басыңыз.

I-save режимінің жұмысынан бас тарту үшін түймесін басыңыз.

• Сондай-ақ, MODE (Режим) немесе POWERFUL (Қуатты ) түймесін басқанда i-save режимінің жұмысы тоқтатылады.

Ескертпе:

Пайдалану мысалы:

1. Төмен энергия режимі COOL режимінде температураны 2–3°C аралығына, ал HEAT режимінде салқынырақ орнатыңыз. Бұл параметр бос бөлмеде жəне ұйықтап жатқанда үйлесімді.

2. Жиі пайдаланылатын параметрлерді сақтау

COOL, ECONO COOL, HEAT режимі мен NIGHT MODE операциясы үшін

қалаулы параметрді сақтаңыз. Бұл түймені бір рет басу арқылы өзіңіз қалайтын параметрді таңдауға мүмкіндік береді.

KK-10

ТҮН РЕЖИМІНІҢ ЖҰМЫСЫ

АУА ТАЗАРТУ ОПЕРАЦИЯСЫ

NIGHT MODE (ТҮНГІ РЕЖИМ) режимі жұмыс индикаторының жарықтығын өзгертеді, дыбыстық сигналды өшіреді жəне сыртқы жабдықтың шу деңгейін шектейді.

NIGHT MODE (ТҮНГІ РЕЖИМ) режимін белсендіру

үшін, жұмыс кезінде

• Жұмыс индикаторының шамы көмескіленеді.

• Дыбыстық сигнал өшеді, бірақ жұмыс іске қосылғанда немесе тоқтағанда шығады.

• Сыртқы жабдықтың шу деңгейі ТЕХНИКАЛЫҚ СИПАТТАМАЛАР бөлімінде көрсетілгеннен төмен болады.

белгішесін басыңыз.

NIGHT MODE (ТҮНГІ РЕЖИМ) режимінен бас тарту

үшін

белгішесін қайта басыңыз.

Ескертпе:

• Жабдықты іске қосудан кейін, қорғау операциясы барысында немесе басқа жұмыс шарттарына байланысты сыртқы жабдықтың шу деңгейі өзгермеуі мүмкін.

• Ішкі жабдықтың желдеткіш жылдамдығы өзгермейді. Жұмыс индикаторының шамы жарық бөлмеде дұрыс көрінбейді.

•

NIGHT MODE (Түнгі режим) режимінде жұмыс жасағанда POWERFUL (Қуатты) жұмыс істеуі сыртқы блоктың шу деңгейін жоғарылатады.

•

Көп жүйелі жұмыс барысында сыртқы жабдықтың шу деңгейі төмендемейді.

АУА ТАЗАРТУ операциясында ішкі блоктың кіріктірілген құрылғысы ауадағы саңырауқұлақтар, вирустар, зеңдер жəне аллергендерді азайтады.

АУА ТАЗАРТУ операциясын бастау үшін, түймесін басыңыз.

• АУА ТАЗАРТУ шамы қосылады. (Дисплей бөлімі)

АУА ТАЗАРТУ операциясынан бас тарту үшін түймесін қайта басыңыз.

• АУА ТАЗАРТУ шамы өшеді. (Дисплей бөлімі)

Ескертпе:

• Жұмыс кезінде ауа тазарту құрылғысын ешқашан ұстамаңыз. Ауаны тазартатын құрылғы қауіпсіздікті ескере отырып жасалған болса да, бұл құрылғыға қол тигізу қиындық тудыруы мүмкін, өйткені бұл құрылғы жоғары кернеулі электр қуатын шығарады.

• Ауаны тазарту кезінде «ысқырған» дыбыс естілуі мүмкін. Бұл дыбыс плазма босатылған кезде шығады. Бұл ақау емес.

• Алдыңғы панель толығымен жабылмаса, ауаны тазарту шамы жанбайды.

KK-11

● ПАЙДАЛАНУ БОЙЫНША НҰСҚАУЛЫҚ ●

ҚУАТТЫ ЖҰМЫС

POWERFUL (ҚУАТТЫ) жұмысты бастау үшін

7-беттегі COOL (СУЫТУ) немесе HEAT (ЖЫЛЫТУ)

режимінде

Желдеткіш жылдамдығы : POWERFUL (ҚУАТТЫ) режимі үшін

Көлденең қалақша : AUTO (АВТОМАТТЫ) реттеу кезінде

• POWERFUL (ҚУАТТЫ) жұмыс барысында температураны орнату мүмкін емес.

түймесін басыңыз.

ерекше жылдамдық

күйді немесе төмен ауа ағыны күйін орнату

ТАЙМЕР ЖҰМЫСЫ (ҚОСУ/ӨШІРУ ТАЙМЕРІ)

Таймерді орнату үшін, жұмыс барысында немесе

(ҚОСУ таймері): Жабдық орнатылған

(ӨШІРУ таймері): Жабдық орнатылған

* немесе түймесі жыпылықтайды.

Ағымдағы уақыт пен күннің дұрыс орнатылғанын тексеріңіз.

5-бет

түймесін басыңыз.

уақытта ҚОСЫЛАДЫ.

уақытта ӨШЕДІ.

POWERFUL (ҚУАТТЫ) жұмысын тоқтату үшін түймесін қайта басыңыз.

• POWERFUL (ҚУАТТЫ) жұмысы автоматты түрде 15 минут ішінде немесе OFF/ON (ӨШІРУ/ҚОСУ), FAN (ЖЕЛДЕТКІШ), ECONO COOL (ҮНЕМДІ СУЫТУ) немесе i-save түймесі басылған кезде тоқтатылады.

Таймер уақытын орнату үшін, (алға) жəне

(артқа) түймесін басыңыз.

Əр басқан сайын уақытты 10 минут алға/артқа орнатыңыз.

немесе түймесі жыпылықтап тұрғанда таймерді

• орнатыңыз.

Таймерден бас тарту үшін түймесін қайта басыңыз.

немесе

Ескертпе:

• ҚОСУ жəне ӨШІРУ таймерлерін бірге орнатуға болады. белгісі таймер жұмысының ретін көрсетеді.

• Егер ҚОСУ/ӨШІРУ таймері орнатылғанда қуат өшіп қалса, 18-бет «Автоматты қайта іске қосу функциясы» бөлімін қараңыз.

KK-12

АПТАЛЫҚ ТАЙМЕР ЖҰМЫСЫ

•

Аптаның жеке күндеріне ең көбі 4 ҚОСУ немесе ӨШІРУ таймерін орнатуға болады

• Бір аптаға ең көбі 28 ҚОСУ немесе ӨШІРУ таймерін орнатуға болады.

Мыс.:

Жұмыс күндері ұйқыдан оянып, үйден шыққанға дейін 24°C температурада істейді жəне үйге келгеннен бастап ұйықтағанша 27°C температурада істейді Демалыс күндері кеш тұрғаннан бастап ерте жатқанға дейін 27°C температурада істейді

1-параметр 2-параметр 3-параметр 4-параметр

Дүй

Жұм

Сен

Жек

ҚОСУ ӨШІРУ ҚОСУ ӨШІРУ

24°C 27°C

6:00 8:30 17:30 22:00

1-параметр 2-параметр

ҚОСУ ӨШІРУ

8:00 21:00

27°C

Ескертпе:

Апталық таймер қосулы болғанда қарапайым ҚОСУ/ӨШІРУ таймерінің параметрі қолжетімді болады. Мұндай жағдайда, апталық таймерге қарағанда ҚОСУ/ӨШІРУ таймері басымдырақ болады; қарапайым ҚОСУ/ӨШІРУ таймері

аяқталғаннан кейін апталық таймер жұмысы қайта іске қосылады

. .

ҚОСУ/ӨШІРУ, уақыт пен температураны орнату үшін

, , жəне түймесін басыңыз.

Мыс.: [ON], [6:00]

жəне [24°C] параметрі таңдалады.

түймесін бассаңыз,

ҚОСУ/ӨШІРУ таймері таңдалады.

түймесін бассаңыз,

таймер параметрі жойылады.

* Уақытты жылдам өзгерту үшін түймені басып тұрыңыз.

түймесін

бассаңыз, уақыт реттеледі.

түймесін

бассаңыз, температура

реттеледі

Таймерді басқа күндер жəне/немесе нөмірлер үшін орнатуды жалғастыру үшін

Апталық таймер параметрін орнатуды аяқтап, оны тасымалдау үшін

жəне түймесін басыңыз

түймесін басыңыз.

жыпылықтауы

өшіп, ағымдағы уақыт көрсетіледі.

Ескертпе:

•

Апталық таймердің параметр ақпаратын ішкі жабдыққа тасымалдау үшін түймесін басыңыз. Қашықтан басқару пультін ішкі жабдыққа 3 секунд бойы қаратыңыз

•

Таймерді аптаның бірнеше күніне немесе бірнеше нөмірге орнатқанда, əрбір параметр

үшін түймесін басу қажет емес. Барлық параметрлерді орнатып болғаннан кейін

түймесін бір рет басыңыз. Барлық апталық таймер параметрлері сақталады

Апталық таймер параметрі режимін енгізу үшін түймесін басыңыз

• жəне барлық апталық таймер параметрін өшіру үшін

бойы басып тұрыңыз. Қашықтан басқару пультін ішкі жабдыққа қаратыңыз

түймесін 5 секунд

Апталық таймерді орнату

* Ағымдағы уақыт пен күннің дұрыс орнатылғанын тексеріңіз.

Апталық таймер параметрі режимін енгізу үшін түймесін басыңыз

түймесі

жыпылықтайды.

Параметр күнін жəне нөмірін таңдау үшін жəне түймесін басыңыз

Мыс.: [Дүй Сей ... Жек]

жəне [1] таңдалған.

түймесін бассаңыз,

орнатылатын апта күні таңдалады.

* Барлық күнді таңдауға болады.

түймесін бассаңыз, орнату нөмірі таңдалады.

Апталық таймерді ҚОСУ үшін түймесін басыңыз. (

Апталық таймер ҚОСЫЛҒАНДА, таймер параметрі орнатылып болған апта күні жанады

түймесі жанады.)

Апталық таймерді ӨШІРУ үшін түймесін қайта

басыңыз. (

түймесі өшеді.)

Ескертпе:

Апталық таймер ӨШКЕНДЕ сақталған параметрлер жойылмайды.

Апталық таймер параметрін тексеру

Апталық таймер параметрі режимін енгізу үшін түймесін басыңыз

* түймесі жыпылықтайды.

Белгілі бір күннің немесе нөмірдің параметрін көру үшін немесе түймесін басыңыз.

Апталық таймер параметрінен шығу үшін түймесін басыңыз

Ескертпе:

Параметрлерді көру үшін аптаның барлық күні таңдалғанда жəне оған

параметр қосылғанда, түймесі көрсетіледі.

басқа

KK-13

● ПАЙДАЛАНУ БОЙЫНША НҰСҚАУЛЫҚ ●

ТАЗАЛАУ

Нұсқаулар:

• Тазалау алдында қуат көзін ажыратыңыз немесе ажыратқышты өшіріңіз.

• Металл бөлшектерді қолмен ұстамаңыз.

• Бензинді, еріткішті, жылтырату ұнтағын немесе жəндіктерге қарсы құралды пайдаланбаңыз.

• Тек сұйытылған бейтарап жуу құралдарын ғана пайдаланыңыз.

• Қатты щетка, қатты губка немесе соған ұқсас заттарды пайдаланбаңыз.

Ауа сүзгісі

• 2 апта сайын тазалау

• Кірді шаңсорғышпен кетіріңіз немесе сумен шайыңыз.

• Сумен жуғаннан кейін оны көлеңкеде құрғатыңыз.

• Көлденең қалақшаны суға батырмаңыз немесе шаймаңыз.

• 50°C температурадан асатын ыстық суды пайдаланбаңыз.

• Бөлшектерді құрғату үшін тікелей түсетін күн сəулесіне, ыстыққа немесе отқа шығармаңыз.

• Желдеткішке артық күш салмаңыз, себебі жарықтың пайда болуына немесе бұзылуға əкелуі мүмкін.

Ауа тазарту құрылғысы

3 ай сайын:

• Шаңсорғыш арқылы ласты кетіріңіз.

Ласты шаңсорғышпен кетіру мүмкін болмаса:

•

Сүзгіні жақтауымен бірге жылы суға салып, шайыңыз.

• Жуғаннан кейін, оны көлеңкеде құрғатыңыз.

Ауа тазалау сүзгісі (Дезодорантты сүзгі, қара)

3 ай сайын:

• Шаң сорғышпен тазартыңыз немесе жақтауы бар сүзгіні жылы сумен (30–40 °C) шамамен 15 минутқа жібітіңіз. Жақсылап шайыңыз.

• Жуғаннан кейін, оны көлеңкеде құрғатыңыз.

• Сүзгіні тазарту арқылы дезодорация мүмкіндігі қалпына келтіріледі.

Тазарту арқылы кірді немесе иісті кетіру мүмкін емес болғанда:

• Оны жаңа ауа тазалау сүзгісіне ауыстырыңыз.

• Бөлшектер нөмірі MAC-3010FT-E

Алдыңғы панель

1. Алдыңғы панельді ашыңыз. Ескертпе: Алдыңғы тақтаны алып тастай алмайсыз.

2. Тығындарды көрсеткілермен көрсетілгендей тырс еткенше бұраңыз.

3. Алдыңғы панельді жайлап түсіріңіз, жəне ол тығындармен ашық болады.

4. Сүзгілердегі ілгектерді қысыңыз; оларды сəл итеріп, сүзгілерді алу үшін өзіңізге қарай тартыңыз.

5. Алдыңғы панельді мықтап жауып, нұсқарлар арқылы көрсетілген орындарды басыңыз.

Алдыңғы панельді блоктан ажыратпай тазалаңыз.

• Жұмсақ құрғақ шүберекпен сүртіңіз.

• Арнайы ЖҰМСАҚ ҚҰРҒАҚ МАТАНЫ пайдаланыңыз. Бөлшектер нөмірі

MAC-1001CL-E

• Алдыңғы панельді суға салмаңыз.

• Ішкі блоктың беті оңай сызылады, сондықтан оны қатты заттармен ысқыламаңыз немесе ұрмаңыз. Алдыңғы панельді орнатқан немесе шығарған кезде, оның үстіне сызаттар түспес үшін абайлап ұстаңыз.

• Ішкі блок бетіндегі сызаттардың алдын алу үшін абразивті тазартқышты пайдаланбаңыз.

• Ішкі блок бетіне саусақ іздері өте оңай салынады. Саусақ іздерін байқасаңыз, оны жұмсақ құрғақ шүберекпен ақырын сүртіңіз.

• Сатылатын химиялық заттар сіңрілген шүберекті қолданған кезде оның нұсқауларын орындаңыз.

• Алдыңғы панельді ұзақ уақыт бойы ашық қалдырмаңыз.

Маңызды

stopper

жəне (Күміс иондалған ауа тазартқыш

сүзгі, көк, опция)

3 ай сайын:

• Шаңсорғыш арқылы ласты кетіріңіз.

Ласты шаңсорғышпен кетіру м үмкін болмаса:

•

Сүзгіні жəне оның жақтауын шаю алдында оларды жылы суға салып қойыңыз.

•

Жуғаннан кейін, оны көлеңкеде құрғатыңыз. орнатыңыз.

Жыл сайын:

• Жақсы өнімділік үшін оны жаңа ауа тазалау сүзгісіне ауыстырыңыз.

• Бөлшек нөмірі MAC-2390FT-E

• Өнімділікті жақсарту жəне қуат тұтынуын азайту үшін

сүзгілерді жиі тазалап тұрыңыз.

• Лас сүзгілер ауа салқындатқышта судың конденсациясына себепші болып, зеңнің көбеюіне əкеледі. Сондықтан ауа сүзгілерін əр 2 аптада тазалап тұру ұсынылады.

• I-see датчигін ұстамаңыз.

• Ауа тазарту құрылғысы жұмыс басталғаннан немесе

алдыңғы панель ашылғаннан/жабылғаннан кейін бірнеше минут ішінде қауіпсіздікті қамтамасыз етпейді.

• Ауа тазарту құрылғысын бөлшектемеңіз.

• Ауа тазарту құрылғысының жақтауынан басқа бөлшектерге

қол тигізбеңіз.

Ауа сүзгісінің барлық қойындыларын

Маңызды

Бұл ақпарат №528/2012 РЕГЛАМЕНТ (ЕО) негізінде жасалған

МОДЕЛЬ АТАУЫ

MAC-2390FT-E СҮЗГІ

Өңделген мақала (Бөлшектер атауы)

Белсенді заттектер

(CAS №)

Күміс мырыш цеолит (130328-20-0)

KK-14

Мүлік

Бактерияға қарсы

Пайдалану нұсқаулығы

(Қауіпсіз пайдалану ақпараты)

Бұл өнімді пайдалану нұсқауларына сəйкес жəне мақсаты

• бойынша ғана пайдаланыңыз.

• Аузыңызға салмаңыз. Балалардан алыс сақтаңыз.

Wi-Fi ИНТЕРФЕЙСІН РЕТТЕУ

Бұл Wi-Fi интерфейсі ішкі блокқа жалғану арқылы күй ақпаратын беріп, MELCloud қызметінен пəрмендерді басқарады.

Wi-Fi интерфейсі

Wi-Fi интерфейсінің кіріспесі

№ Элемент Сипаттама

1 MODE қосқышы Режимдерді таңдайды.

2 RESET қосқышы

ERR LED

(қызғылт сары)

4 NET LED (жасыл) Желі күйін көрсетеді.

MODE LED

(қызғылт сары)

6 UNIT LED (жасыл) Ішкі жабдық күйін көрсетеді.

(1) MODE қосқышы

• Конфигурацияларда режимдерді таңдау үшін MODE қосқышы пайдаланылады.

(2) RESET қосқышы

• Жүйені қайта іске қосу үшін RESET қосқышын 2 секунд басып тұрыңыз.

• Wi-Fi интерфейсін əдепкі зауыттық параметрге орнату үшін RESET қосқышын 14 секунд басып тұрыңыз.

Wi-Fi интерфейсі зауыттық параметрге қайта орнатылған кезде БАРЛЫҚ конфигурация ақпараты жоғалады. Бұл операцияны орындаған кезде абай болыңыз.

Жүйені жəне БАРЛЫҚ параметрлерді қайта орнатады.

Желі қатесінің күйін көрсетеді.

Кіру нүктесі режимінің күйін көрсетеді.

ERR

NET MODE

UNIT

RESET

MODE

Алдыңғы панельді ашып, Wi-Fi интерфейсін алыңыз.

Wi-Fi интерфейсі мен маршрутизатор арасында

14-бет (Алдыңғы панель)

байланыс орнатыңыз. Жабдықпен бірге берілетін РЕТТЕУ НҰСҚАУЛЫҒЫ жəне SETUP QUICK REFERENCE GUIDE (РЕТТЕУ БОЙЫНША ЖЫЛДАМ АНЫҚТАМАЛЫҚ НҰСҚАУЛЫҒЫ) құжатын қараңыз.

РЕТТЕУ НҰСҚАУЛЫҒЫ құжатын алу үшін төмендегі веб-сайтқа өтіңіз. http://www.melcloud.com/Support

Реттеу аяқталғаннан кейін Wi-Fi интерфейсін орнына қойып, алдыңғы панельді жабыңыз.

14-бет

(Алдыңғы панель)

MELCloud пайдаланушы нұсқаулығы құжатын алу үшін төмендегі веб-сайтқа өтіңіз. http://www.melcloud.com/Support

Ескертпе:

• Wi-Fi интерфейсін реттеуді бастау алдында, Маршрутизатордың WPA2AES шифрлау параметрін қолдайтынына көз жеткізіңіз.

• Соңғы пайдаланушы осы Wi-Fi интерфейсін пайдалану алдында Wi-Fi қызметінің шарттары мен талаптарын оқып, қабылдауы қажет.

• Бұл Wi-Fi интерфейсін Wi-Fi қызметіне жалғауды аяқтау үшін маршрутизатор қажет болуы мүмкін.

• Соңғы пайдаланушы тіркеліп, Wi-Fi қызметінің шарттары мен талаптарын қабылдамайынша, осы Wi-Fi интерфейсі жүйеден ешқандай жұмыс деректерін тасымалдамайды.

• Бұл Wi-Fi интерфейсі критикалық салқындатуды немесе жылытуды қамтамасыз ететін ешбір Mitsubishi Electric жүйесіне орнатылмауы немесе оған жалғанбауы қажет.

• Бұл Wi-Fi интерфейсін реттеген кезде осы нұсқаулықтың соңғы бетіне Wi-Fi интерфейсінің параметріне қатысты ақпаратты жазып алыңыз. Орнын ауыстыру немесе утилизациялау кезінде, Wi-Fi интерфейсін

• əдепкі зауыттық параметрлерге қайта орнатыңыз.

Mitsubishi Electric компаниясының Wi-Fi интерфейсі Mitsubishi Electric компаниясының MELCloud Wi-Fi қызметімен байланысуға арналған. Үшінші тараптың Wi-Fi интерфейстерін MELCloud қызметіне жалғау мүмкін емес. Mitsubishi Electric компаниясы Mitsubishi Electric жабдығына үшінші тараптың Wi-Fi интерфейсін жалғау жəне/немесе Mitsubishi Electric жабдығымен үшінші тараптың Wi-Fi интерфейсін немесе үшінші тараптың Wi-Fi қызметін пайдалану нəтижесіндегі (i) жүйенің немесе қандай да бір өнімнің жеткіліксіз өнімділігіне; (ii) жүйе немесе өнім ақаулығына немесе (iii) қандай да бір кез келген жүйенің немесе өнімнің жоғалуына немесе зақымдалуына жауапты болмайды.

Mitsubishi Electric Corporation компаниясының MELCloud қызметіне қатысты ең жаңа ақпаратты www.melcloud.com вебсайтынан алыңыз.

KK-15

● ПАЙДАЛАНУ БОЙЫНША НҰСҚАУЛЫҚ ●

АҚАУ ПАЙДА БОЛДЫ ДЕП ОЙЛАСАҢЫЗ

Осы бөлімдер бойынша тексеріс орындалып, жабдық ақаудан кейін əлі де қалпына келмесе, ауа салқындатқышты пайдалануды тоқтатып, дилерге хабарласыңыз

Белгілері Түсіндірме жəне тексеру орындары

Ішкі жабдық

Жабдық жұмыс істемейді. • Ажыратқыш қосылған ба?

Көлденең қалақша қозғалмайды.

Қайта іске қосылғаннан кейін жабдық шамамен 3 минут жұмыс істемейді

Ішкі жабдықтың ауа шығысынан тұман шығады.

КӨЛДЕНЕҢ ҚАЛАҚШАНЫҢ тербелісі аз уақытқа тоқтап, содан соң қайта іске қосылады.

COOL/DRY/FAN режимінде SWING параметрі таңдалғанда, төменгі көлденең қалақша қозғалмайды

Жұмыс барысында ауа ағынының бағыты өзгереді. Қашықтан басқару пульті арқылы көлденең қалақшаны тікелей реттеу мүмкін емес.

Жылыту жұмысында жұмыс шамамен 10 минутқа тоқтайды.

Негізгі қуат қосылып, бірақ қашықтан басқару пультінен белгі алмаған кезде жабдық өзімен өзі іске қосылады.

Екі көлденең қалақша бір-біріне тиеді. Көлденең қалақшалар қалыпты емес күйде. Көлденең қалақшалар дұрыс «жабық күй» параметріне оралмайды.

COOL/DRY режимінде бөлме температурасы орнатылған температураға жақындағанда, сыртқы жабдық өз жұмысын тоқтатып, ішкі жабдық төмен жылдамдықта жұмыс істей бастайды

Ішкі жабдықтың түсі уақыт өте өзгереді.

Жұмыс индикаторының шамы көмескі. Жабдықтан дыбыстық сигнал шықпайды

• Қуат көзінің ашасы жалғанған ба?

• ҚОСУ таймері орнатылған ба? 12-бет

• Көлденең қалақша мен тік қалақша дұрыс орнатылған ба?

• Желдеткіш қабы зақымдалған ба? Ажыратқыш қосылғанда, көлденең

• қалақшалардың күйі шамамен бір минут ішінде қайта орнатылады. Қайта орнату аяқталғаннан кейін, көлденең қалақшалардың қалыпты жұмысы қалпына келеді. Дəл осындай əрекет апаттық салқындату жұмысында да орындалады

• Бұл микропроцессордың нұсқауларына

сəйкес жабдықты қорғайды. Күтіңіз.

•

Жабдықтан шығатын салқын ауа бөлмедегі ауаны жылдам салқындатып, тұманға айналады

• Бұл КӨЛДЕНЕҢ ҚАЛАҚШАНЫҢ тербелу жұмысының қалыпты орындалуына қажет.

• COOL/DRY/FAN режимінде SWING параметрі таңдалғанда төменгі көлденең қалақшаның қозғалмауы қалыпты жағдай болып табылады.

• Жабдық COOL немесе DRY режимінде тұрғанда, 0,5–1 сағат бойы ауа үрлеп жұмыс істеп тұрса, су конденсацияланбауы жəне тамшыламауы үшін ауа ағынының бағыты жоғарғы күйге автоматты түрде орнатылады. Жылыту жұмысында ауа ағынының

• температурасы тым төмен болса немесе мұзды еріту орындалып жатқан кезде көлденең қалақша көлденең күйге автоматты түрде орнатылады

• Сыртқы жабдық мұз еріту режимінде. Бұл ең көбі 10 минут уақыт алады, күтіңіз. (Сыртқы температура тым төмен жəне ылғалдылық тым жоғары болса, қырау пайда болады.)

•

Бұл модельдер автоматты іске қосу функциясымен жабдықталған. Қашықтан басқару пультімен жабдықты тоқтатпастан негізгі қуат өшіп, қайта қосылған кезде жабдық негізгі қуат өшу алдында қашықтан басқару пультімен орнатылған режимде автоматты

түрде іске қосылады. «Автоматты қайта іске қосу функциясы» бөлімін қараңыз. 18-бет

Келесі əрекеттердің бірін орындаңыз:

Ажыратқышты өшіріп, қосыңыз. Көлденең

• қалақшалар дұрыс «жабық күй» параметрінде екенін тексеріңіз.

•

Апаттық салқындату жұмысын іске қосып, тоқтатыңыз, содан соң көлденең қалақшалар дұрыс «жабық күйі» параметріне жылжитынын тексеріңіз

• Бөлме температурасы орнатылған температурадан ауытқыған кезде ішкі желдеткіш қашықтан басқару пультіндегі параметрлерге сəйкес іске қосылады.

• Пластик ультракүлгін жарығының немесе температураның əсерінен сарғайғанымен, ол өнімнің функцияларына əсер етпейді.

• NIGHT MODE (ТҮНГІ РЕЖИМ) жұмысы

орнатылған ба?

Көп жүйе

Істеп тұрмаған ішкі жабдық қызып, жабдықтан су ағынына ұқсайтын дыбыс шығады.

Жылыту жұмысы таңдалғанда, жұмыс дереу басталмайды.

• Жұмыс істеп тұрмаса да, хладагент аз мөлшерде ішкі жабдыққа аға береді.

• Жұмыс сыртқы жабдықтың мұзын еріткеннен кейін басталса, жылы ауаның шығуына бірнеше минут (ең көбі 10 минут) кетеді.

Сыртқы жабдық

Компрессор істеп тұрса да, сыртқы жабдықтың желдеткіші айналмайды. Желдеткіш айнала бастаса да, ол көп ұзамай тоқтайды

Сыртқы жабдықтан су ағады. •

Сыртқы жабдықтан ақ түтін шығады.

• Салқындату жұмысы барысында сыртқы температура төмен болса, жеткілікті салқындату өнімділігін сақтап тұру үшін желдеткіш үзіліспен жұмыс істеп тұрады.

COOL жəне DRY режимдері барысында түтік немесе түтіктің қосылым бөліктері салқын болады жəне бұл судың конденсациялануына себеп болады

• Жылыту режимінде, жылу алмастырғыштағы конденсацияланған су төмен тамшылайды.

• Жылыту режимінде, мұз еріту операциясы сыртқы жабдықта пайда болатын мұздың еруіне жəне төмен тамшылауына əкеледі.

• Жылыту режимінде, мұз еріту операциясынан пайда болатын бу ақ түтінге ұқсас.

KK-16

Белгілері Түсіндірме жəне тексеру орындары

Қашықтан басқару пульті

Қашықтан басқару пультіндегі дисплей көрсетілмейді немесе ол көмескі. Ішкі жабдық қашықтан басқару пультінің сигналына жауап бермейді.

Жұмыс режимін өзгерту мүмкін емес.

• Батареялардың қуаты біткен бе? 5-бет

• Батареялардың полярлығы (+, -) дұрыс па? 5-бет

• Басқа электрлік құрылғылардың қашықтан басқару пультіндегі түймелер басылып жатыр ма?

• ЖҰМЫС ҚҰЛПЫН өшіріңіз.

Салқындатпайды немесе жылытпайды

Бөлме жеткілікті түрде салқындамайды немесе жылымайды.

Бөлме жеткілікті түрде салқындамайды.

Бөлме жеткілікті түрде

жылымайды. Жылыту режимінде ауа тез

шықпайды.

• Орнатылған температура параметрі дұрыс па? 7-бет

• Орнатылған желдеткіш параметрі дұрыс па? Желдеткіш температурасын High немесе

Super High режиміне өзгертіңіз. 8-бет

• Сүзгілер таза ма? 14-бет Ішкі жабдықтың желдеткіші немесе жылу

• алмастырғышы таза ма?

• Ішкі немесе сыртқы жабдықтың ауа кірісі немесе шығысы бітелмеген бе?

• Терезе немесе есік ашық па?

• Орнатылған температураға жету үшін біршама уақыт кетуі мүмкін немесе бөлменің өлшеміне, қоршаған орта температурасына жəне басқа жағдайларға қарай орнатылған температураға жетпеуі мүмкін.

• NIGHT MODE (ТҮНГІ РЕЖИМ) жұмысы орнатылған ба?

• Бөлмеде желдету желдеткішін немесе газ пешін пайдаланған кезде салқындату жүктемесі артып, салқындату əсерінің жеткіліксіздігіне əкеледі.

• Сыртқы температура жоғары болса, салқындату əсері жеткілікті болмауы мүмкін.

• Сыртқы температура төмен болған кезде жылыту əсері жеткілікті болмауы мүмкін.

• Күте тұрыңыз, жабдық жылы ауаны шығаруға дайындалуда.

14-бет

Ауа ағыны

Ішкі жабдықтан шығатын ауаның иісі жағымсыз.

• Сүзгілер таза ма? 14-бет

• Ішкі жабдықтың желдеткіші немесе жылу алмастырғышы таза ма? 14-бет

• Жабдық қабырғаға, кілемге, жиһазға, киімге, т.б. заттарға жабысқан иісті сорып, оны ауамен бірге шығаруы мүмкін.

Дыбыс

Сатырлаған дыбыс естіледі. • Бұл дыбыс температура өзгерісінен болатын

«Сақырлаған» дыбыс шығады.

Ішкі жабдықтан механикалық дыбыс шығады.

Ағынды судың дыбысы шығады.

Кейде быжылдаған дыбыс шығады.

алдыңғы панельдің, т.б. заттардың кеңеюінен/ қысылуынан болады.

• Бұл дыбыс сору шкафын немесе желдеткішті қосу арқылы сыртқы ауаны ағызу шлангісінен жұтқан кезде естіледі, бұл ағызу шлангісіндегі судың сыртқа ағуына себеп болады.

Сондай-ақ, қатты желден сыртқы ауа ағызу

шлангісіне қарай соққан кезде осындай дыбыс шығады.

• Бұл желдеткішті немесе компрессорды қосу/ өшіру дыбысы.

• Бұл жабдықта ағып жатқан хладагенттің немесе конденсацияланған судың дыбысы.

• Жабдықтың ішіндегі хладагенттің ағыны өзгергенде осындай дыбыс шығады.

Таймер

Апталық таймер параметрлерге сəйкес жұмыс істемейді.

Жабдық жұмысты өзімен өзі бастайды/тоқтатады.

• ҚОСУ/ӨШІРУ таймері орнатылған ба? 12-бет

• Апталық таймердің параметр ақпаратын ішкі жабдыққа қайта тасымалдаңыз. Ақпарат сəтті алынғанда, ішкі жабдықтан ұзақ дыбыстық сигнал шығады. Егер ақпарат алынбаса, қысқа 3 дыбыстық сигнал шығады. Ақпарат сəтті алынғанын тексеріңіз. 13-бет

• Қуат өшіп қалса жəне негізгі қуат өшсе, ішкі жабдықтың кірістірілген сағаты қате болады. Нəтижесінде, апталық таймер дұрыс жұмыс істемейді.

Қашықтан басқару пультін ішкі жабдық ала

алатын жерге қойыңыз. 5-бет

• Апталық таймері орнатылған ба? 13-бет

Wi-Fi интерфейсі

Қосылым орнату немесе жұмыс барысында қате пайда болғанда.

РЕТТЕУ НҰСҚАУЛЫҒЫ құжатын қараңыз. РЕТТЕУ НҰСҚАУЛЫҒЫ құжатын алу үшін төмендегі веб-сайтқа өтіңіз. http://www.melcloud.com/Support

АҚАУ ПАЙДА БОЛДЫ ДЕП ОЙЛАСАҢЫЗ

Келесі жағдайларда, ауа салқындатқышты пайдалануды тоқтатып, дилерге хабарласыңыз.

• Ішкі жабдықтан су аққанда немесе тамшылағанда.

• Жұмыс индикаторының шамы жыпылықтағанда.

• Ажыратқыш жиі іске қосылғанда.

• Электрондық ҚОСУ/ӨШІРУ түріндегі флуоресценттік шам (инвертер түріндегі флуоресценттік шам, т.б.) пайдаланылатын бөлмеде қашықтан басқару пультінің сигналы қабылданбайды.

• Ауа салқындатқыштың жұмысы радио немесе теледидар қабылдауына кедергі келтіреді. Кедергі келтірілген құрылғыға күшейткіш қажет болуы мүмкін.

• Қалыпты емес дыбыс шыққанда.

• Хладагенттің ағуы анықталғанда.

KK-17

● ПАЙДАЛАНУ БОЙЫНША НҰСҚАУЛЫҚ ●

АПАТТЫҚ ЖҰМЫС

Қашықтан басқару пультін пайдалану мүмкін болмағанда...

Ішкі жабдықтағы апаттық жұмыс қосқышын (E.O. SW) басу арқылы апаттық жұмысты іске қосуға болады.

E.O. SW түймесі əр басылған сайын жұмыс келесі ретпен өзгереді:

Жұмыс индикаторы шамы

АВТОМАТТЫ ҚАЙТА ІСКЕ ҚОСУ ФУНКЦИЯСЫ

Егер жұмыс барысында қуат өшіп қалса немесе негізгі қуат өшсе, «Автоматты қайта іске қосу функциясы» негізгі қуат өшу алдында қашықтан басқару пультімен орнатылған режимде автоматты түрде іске қосылады. Таймер орнатылғанда, таймер параметрі жойылып, қуат қосылғанда жабдық жұмысы іске қосылады.

Егер осы функцияны пайдалану қажет болмаса, қызмет көрсету өкіліне хабарласыңыз, себебі жабдықтың параметрін өзгерту қажет.

ОРНАТЫЛАТЫН ОРЫН

Апаттық САЛҚЫНДАТУ

Апаттық ЖЫЛЫТУ

Тоқ та ту

Орнатылған температура: 24°C Желдеткіш жылдамдығы Көлденең қалақша: Авто

: Орташа

Ескертпе:

• Жұмыстың бірінші 30 минуты — сынақтық іске қосу. Температура

басқаруы жұмыс істемейді жəне желдеткіш жылдамдығы «Жоғары» күйге орнатылады.

• Апаттық жылыту жұмысында, ыстық ауаны үрлеп шығару үшін желдеткіш

жылдамдығы біртіндеп артады.

• Апаттық салқындату жұмысында, көлденең қалақшаның күйі шамамен

бір минут ішінде қайта орнатылады, содан соң жұмыс басталады.

АУА САЛҚЫНДАТҚЫШ ҰЗАҚ УАҚЫТ

ПАЙДАЛАНЫЛМАЙТЫН КЕЗДЕ

COOL режимін орнатылған ең жоғарғы температурада немесе FAN режимінде 3–4 сағат пайдаланыңыз. 7-бет

• Бұл жабдықтың ішін құрғатады.

• Ауа салқындатқыштағы ылғал зеңнің көбеюіне себеп болады.

Жұмысты тоқтату үшін

Ажыратқышты өшіріңіз жəне/немесе қуат ашасын ажыратыңыз.

Қашықтан басқару пультінен барлық батареяны алыңыз.

Ауа салқындатқышты қайта пайдаланғанда:

Ауа сүзгісін тазалаңыз. 14-бет

түймесін басыңыз.

ЖƏНЕ ЭЛЕКТРЛІК ЖҰМЫС

Орнату орны

Ауа салқындатқышты келесі орындарға орнатпаңыз.

• Машина майы көп жер.

• Жағажай сияқты тұзды жерлер.

• Ыстық бұлақ, ағын сулар, қалдық су сияқты сульфидтік газ түзілетін жерлер.

• Май шашырайтын немесе май түтіні толған жерлер (мысалы, пластиктің қасиеті өзгеріп, зақымдалуы мүмкін болған тамақ дайындайтын жерлер мен фабрикалар).

• Жиілігі жоғары немесе сымсыз жабдық орналасқан жер.

• Сыртқы жабдықтың ауа шығысынан шығатын ауа бітелген жер.

• Сыртқы жабдықтың жұмыс істеу дыбысы немесе одан шығатын ауа көршілерге кедергі келтіретін жер.

• Ішкі жабдықты 1,8–2,3 м биіктікте монтаждау ұсынылады. Егер ол мүмкін болмаса, дилерге хабарласыңыз.

• Ауа салқындатқышты бөлме ішін əрлеу жəне жөндеу жұмыстары кезінде немесе еденге балауыз жағып жатқан кезде пайдаланбаңыз. Осындай жұмыстар орындалғаннан кейін ауа салқындатқышты пайдалану алдында бөлмені желдетіңіз. Өзге жағдайда, ауа салқындатқыштың ішіне ұшпа элементтер жабысып қалып, судың ағуына немесе шықтың пайда болуына əкелуі мүмкін.

• Wi-Fi интерфейсін медициналық электрлік жабдықтың немесе жүрекширатқышы немесе имплантталатын кардиовертер-дефибриллятор сияқты медициналық құрылғысы бар адамдардың қасында пайдаланбаңыз.

Бұл медициналық жабдықтың немесе құрылғының ақаулануы себебінен

қайғылы жағдайға əкелуі мүмкін.

• Бұл жабдық құрылғы мен пайдаланушы немесе бөгде адамдардың арасында кемінде 20 см аралықта орнатылуы жəне пайдаланылуы керек.

• Wi-Fi интерфейсін басқа сымсыз құрылғылардың, қысқа толқынды пештердің, сымсыз телефондардың немесе факс құрылғыларының қасында пайдаланбаңыз.

Бұл ақаулықтарға əкелуі мүмкін.

• Ішкі жабдық көрсетілген бөлме кеңістігінен асатын бөлмелерде орнатылуы керек. Дилермен кеңесіңіз.

Флуоресценттік шамның əсерлерін болдырмау үшін, бір-бірінен барынша алыс ұстаңыз.

1 м немесе одан көп

Сымсыз телефон немесе портативті телефон

1 м немесе одан көп

Радио

Инвертер түріндегі флуоресценттік шам

Суреттің немесе шудың бұрмалануын болдырмау үшін орын қалдырыңыз.

ТД

3 м немесе одан көп

Сыртқы жабдық орнатылатын орын теледидарлардың, радиолардың, т.б. құрылғылардың антенналарынан кемінде 3 м алыс болуы керек. Сигнал қабылдауы нашар аймақтарда, ауа салқындатқыштың жұмысы радио немесе теледидар сигналының қабылдауына кедергі келтірсе, сыртқы жабдық пен тиісті құрылғының арасындағы аралықты арттырыңыз.

Оңтайлы тиімділік үшін жəне пайдалану мерзімін ұзарту үшін сыртқы жабдық жақсы желдетілетін əрі құрғақ жерде сақталуы керек.

100 мм немесе одан көп

(25, 35, 50VG2 25, 35VGHZ2/50HZ, 60) 200/500 мм немесе одан көп

қабырға, т.б.

Ішкі жəне сыртқы жабдықтардың ауа кірісі мен шығысы бітелмегенін тексеріңіз.

Жерге тұйықтау дұрыс жалғанғанын тексеріңіз.

«ЖҰМЫС АЛДЫНДА ДАЙЫНДАУ» бөлімін қарап, нұсқауларды орындаңыз. 5-бет

KK-18

Электрлік жұмыс

• Ауа салқындатқышқа жеке қуат көзін қамтамасыз етіңіз.

• Ажыратқыштың сыйымдылығын сақтаңыз.

Қандай да бір сұрақтар болса, дилерге хабарласыңыз.

ТЕХНИКАЛЫҚ СИПАТТАМАЛАР

Модель

Функция Қуат көзі Сыйымдылық кВт Кіріс кВт

Салмақ

Хладагент толтыру сыйымдылығы (R32)

IP коды

Рұқсат етілген артық жұмыс қысымы

Шу деңгейі (SPL)

Ішкі Сыртқы

Ішкі кг Сыртқы кг

Ішкі Сыртқы LP ps МПа HP ps МПа Ішкі (Super

High/High/ Med./Low/ Silent)

Сыртқы дБ (А)

дБ (А)

MSZ-LN18VG2 MSZ-LN25VG2 MSZ-LN35VG2 MSZ-LN50VG2 MSZ-LN60VG2

- MUZ-LN25VG2

Салқындату

Жылыту

Салқындату

- - 2,5 3,2 2,5 3,2 3,5 4,0 5,0 6,0 5,0 6,0 6,1 6,8

- - 0,485 0,60 0,485 0,60 0,82 0,82 1,38 1,48 1,38 1,48 1,79 1,81

14,5 (W) 15,5 (V, R, B) 15 (W) 16 (V, R, B)

- 33 34 34 40 55 55

кг

- 0,80 0,85 0,85 1,25 1,45 1,45

- IP 24

- 2,77

42/36/29/

45/38/29/

24/19

42/36/29/

23/19

- - 46 49 46 49 49 50 51 54 51 54 55 55

MUZ-LN25VGHZ2 MUZ-LN35VG(HZ)2

Жылыту

Салқындату

Жылыту

~ /Н, 230 В, 50 Гц

45/38/29/

42/36/29/

23/19

45/38/29/

24/19

Салқындату

IP 20

4,17

43/36/29/

24/19

Жылыту

45/38/29/

24/19

MUZ-LN50VG2

Салқындату

Жылыту

46/39/35/

47/39/34/

31/27

29/25

MUZ-LN50VGHZ

Салқындату

Жылыту

46/39/35/

47/39/34/

31/27

29/25

MUZ-LN60VG

Салқындату

49/45/41/

37/29

Жылыту

49/45/41/

37/29

Кепілдікті жұмыс ауқымы

Сыртқы

MUZ-LN25/35VGHZ2

MUZ-LN50VGHZ

46°C DB

-10°C DB

24°C DB

18°C WB

-25°C DB

-26°C WB

DB: Құрғақ термометр WB: Ылғалды термометр

Салқындату

Жылыту

Жоғарғы

шегі

Төменгі

шегі

Жоғарғы

шегі

Төменгі

шегі

Ішкі

32°C DB

23°C WB

21°C DB

15°C WB

27°C DB

—

20°C DB

—

MUZ-LN25/35/50VG2

MUZ-LN60VG

46°C DB

—

-10°C DB —

24°C DB

18°C WB

-15°C DB

-16°C WB

Wi-Fi интерфейсі

Модель MAC-567IFB-E

Кіріс кернеу 12,7 В ТТ (ішкі жабдықтан) Қуат тұтынуы МАКС. 2 Вт Өлшем Б×Е×Қ (мм) 79×44×18,5 Салмақ (г) 60 (кабельді қоса) Таратқыштың қуат деңгейі (МАКС.) 17,5 дБм @IEEE 802.11b РЖ арнасы 1 ар ~ 13 ар (2412~2472 МГц) Радио протоколы IEEE 802.11b/g/n (20) Шифрлау AES Аутентификация WPA2-PSK Бағдарламалық құрал нұсқасы XX.00

Сəйкестік декларациясы туралы ақпаратты төмендегі веб-сайттан алыңыз. http://www.melcloud.com/Support

Ескертпе:

1. Номиналды шарты Салқындату — Ішкі: 27°C DB, 19°C WB Сыртқы: 35°C DB

—

Жылыту — Ішкі: 20°C DB Сыртқы: 7°C DB, 6°C WB

2. LN18 бір тіркесім үшін сипаттамалар жоқ. Бұл ішкі блок үлгілері тек бірнеше жүйелі кондиционерге ғана арналған.

Бірнеше жүйе сипаттамалары үшін, дилеріңізден

растаңыз жəне/немесе каталогты қараңыз.

KK-19

● ՇԱՀԱԳՈՐԾՄԱՆ ՁԵՌՆԱՐԿ ●

ԲՆՕՐԻՆԱԿԸ ԱՆԳԼԵՐԵՆ Է

ԲՈՎԱՆԴԱԿՈՒԹՅՈՒՆ

■ ԱՆՎՏԱՆԳՈՒԹՅԱՆ ՆԱԽԱԶԳՈՒՇԱՑՈՒՄՆԵՐ 1

■ ՀԵՌԱՑՈՒՄ 3

■ ՄԱՍԵՐԻ ԱՆՎԱՆՈՒՄՆԵՐԸ 4

■ ՇԱՀԱԳՈՐԾՄԱՆ ՆԱԽԱՊԱՏՐԱՍՏՈՒԹՅՈՒՆՆԵՐ 5

■ I-SEE ՌԵԺԻՄ 6

■ ՇԱՀԱԳՈՐԾՄԱՆ ՌԵԺԻՄԻ ԸՆՏՐՈՒԹՅՈՒՆԸ 7

■ ՕԴԱՓՈԽԻՉԻ ԱՐԱԳՈՒԹՅՈՒՆԸ ԵՎ ՕԴԻ ՀՈՍՔԻ ԿԱՌԱՎԱՐՈՒՄԸ 8

■ AIRFLOW CONTROL (ՕԴԻ ՀՈՍՔԻ ԿԱՌԱՎԱՐՄԱՆ) ՌԵԺԻՄ 9

■ ԲԱՑԱԿԱՅՈՒԹՅԱՆ ՃԱՆԱՉՈՒՄ 9

■ I-SAVE ՇԱՀԱԳՈՐԾՈՒՄ 10

■ ECONO COOL ՇԱՀԱԳՈՐԾՈՒՄ 10

■ ԳԻՇԵՐԱՅԻՆ ՌԵԺԻՄԻ ՇԱՀԱԳՈՐԾՈՒՄ 11

■ ՕԴԻ ՄԱՔՐՈՒՄ 11

■ POWERFUL (ՀԶՈՐ) ՇԱՀԱԳՈՐԾՈՒՄ 12

■ ԹԱՅՄԵՐԻ ՕԳՏԱԳՈՐԾՈՒՄ (ON/OFF ԹԱՅՄԵՐ) 12

■ ՇԱԲԱԹԱԿԱՆ ԹԱՅՄԵՐԻ ՕԳՏԱԳՈՐԾՈՒՄ 13

■ ՄԱՔՐՈՒՄ 14

■ Wi-Fi ՄԻՋԵՐԵՍԻ ԿԱՐԳԱՎՈՐՈՒՄՆԵՐ 15

■ ԵՐԲ ԿԱՐԾՈՒՄ ԵՔ, ՈՐ ՈՐԵՎԷ ԽՆԴԻՐ Է ԱՌԱՋԱՑԵԼ 16

■ ՇԱՀԱԳՈՐԾՈՒՄ ԱՐՏԱԿԱՐԳ ՌԵԺԻՄՈՒՄ 18

■ ԵՐԲ ՕԴՈՐԱԿԻՉԸ ՉԻ ՕԳՏԱԳՈՐԾՎԵԼՈՒ ԵՐԿԱՐ ԺԱՄԱՆԱԿ 18

■ ԱՎՏՈՄԱՏ ՎԵՐԱԳՈՐԾԱՐԿՄԱՆ ԳՈՐԾԱՌՈՒՅԹ 18

■ ՏԵՂԱԴՐՄԱՆ ՎԱՅՐԸ ԵՎ ԷԼԵԿՏՐԱԿԱՆ ԱՇԽԱՏԱՆՔ 18

■ ԲՆՈՒԹԱԳՐԵՐ 19

ԱՆՎՏԱՆԳՈՒԹՅԱՆ ՆԱԽԱԶԳՈՒՇԱՑՈՒՄՆԵՐ

Ներքին բլոկի և/կամ արտաքին բլոկի վրա ցուցադրված նշանների նշանակությունը

ՈՒՇԱԴՐՈՒԹՅՈՒՆ

(Հրդեհի վտանգ)

Շահագործելուց առաջ ուշադրությամբ կարդացեք ՇԱՀԱԳՈՐԾՄԱՆ ՁԵՌՆԱՐԿ:

Սպասարկող անձնակազմից պահանջվում է շահագործելուց առաջ ուշադրությամբ կարդալ ՇԱՀԱԳՈՐԾՄԱՆ ՁԵՌՆԱՐԿ և ՏԵՂԱԴՐՄԱՆ ՁԵՌՆԱՐԿ:

Լրացուցիչ տեղեկություններ կարող եք ստանալ ՇԱՀԱԳՈՐԾՄԱՆ ՁԵՌՆԱՐԿ, ՏԵՂԱԴՐՄԱՆ ՁԵՌՆԱՐԿ և այլ տեղեկատու նյութերում:

• Քանի որ այս արտադրանքի մեջ օգտագործվում են պտտվող մասեր և մասեր, որոնք կարող են հանգեցնել էլեկտրահարման, օգտագործելուց առաջ անպայման կարդացեք այս «Անվտանգության նախազգուշացումները»:

• Քանի որ այստեղ ցուցադրված նախազգուշական միջոցները կարևոր են անվտանգության համար, անպայման հետևեք դրանց:

• Այս ձեռնարկը կարդալուց հետո պահեք այն տեղադրման ձեռնարկի հետ միասին հեշտ հասանելի վայրում՝ հետագայում անդրադառնալու համար:

Նշանները և դրանց նշանակությունը

Ոչ ճիշտ գործածությունը կարող է մեծ

ՈՒՇԱԴՐՈՒԹՅՈՒՆ.

ԶԳՈՒՇԱՑՈՒՄ.

հավանականությամբ հանգեցնել լուրջ վտանգի, ինչպես օրինակ՝ մահվան, լուրջ վնասվածքի և այլն:

Ոչ ճիշտ գործածությունը կարող է հանգեցնել լուրջ վտանգի՝ կախված պայմաններից:

Այս բլոկում օգտագործվում է բռնկվող սառեցուցիչ: Եթե սառեցուցիչն արտահոսի և շփման մեջ մտնի կրակի կամ տաքացնող մասի հետ, կգոյանա վնասակար գազ և կառաջանա հրդեհի վտանգ:

Այս ձեռնարկում օգտագործված նշանների նշանակությունը

: Արգելվում է:

: Հետևեք հրահանգին:

: Երբեք մի՛ մտցրեք մատը, փայտիկ և այլն: : Երբեք մի՛ կանգնեք ներքին/արտաքին բլոկի վրա և դրանց վրա ոչինչ

մի դրեք: : Էլեկտրահարման վտանգ: Զգույշ եղեք: : Անպայման անջատեք էլեկտրասնուցման խրոցը հոսանքի

վարդակից: : Անպայման անջատեք էլեկտրասնուցումը:

: Հրդեհի վտանգ:

: Երբեք մի՛ դիպչեք խոնավ ձեռքով:

: Երբեք բլոկի վրա ջուր մի՛ ցայտեցրեք:

HY-1

ՈՒՇԱԴՐՈՒԹՅՈՒՆ

Հոսանքի լարը մի՛ միացրեք միջանկյալ կետի, մի՛ օգտագործեք երկարացման լար և փոփոխական հոսանքի մեկ վարդակից մի՛ միացրեք մի քանի սարք:

• Դա կարող է առաջացնել գերտաքացում, հրդեհ կամ էլեկտրահարում: Համոզվեք, որ հոսանքի խրոցը աղտոտված չէ և այն ապահով կերպով

մտցրեք վարդակի մեջ:

• Աղտոտված խրոցը կարող է հանգեցնել հրդեհի կամ էլեկտրահարման: Մի՛ ամրակապեք, քաշեք, վնասեք կամ փոփոխեք հոսանքի լարը, դրա

նկատմամբ մի՛ կիրառեք ջերմություն և վրան մի՛ դրեք ծանր առարկաներ:

• Դա կարող է հանգեցնել հրդեհի կամ էլեկտրահարման:

Շահագործման ընթացքում մի՛ շրջեք OFF/ON (ՄԻԱՑՆԵԼ/ԱՆՋԱՏԵԼ) անջատիչը և մի՛ անջատեք/միացրեք հոսանքի խրոցը:

• Դա կարող է կայծեր առաջացնել՝ հանգեցնելով հրդեհի:

• Հեռակառավարման վահանակից ներքին բլոկը ԱՆՋԱՏԵԼՈՒՑ հետո անպայման ԱՆՋԱՏԵՔ անջատիչը կամ հանեք հոսանքի խրոցը:

Երկար ժամանակի ընթացքում մի՛ մնացեք սառը օդի անմիջական ազդեցության տակ:

• Դա կարող է վնասել ձեր առողջությանը:

Այս ﬕ ավորը ճիշտ և անվտանգ օգտագործել համար՝ կարդացեք շահագործման այս հրահանգները:

ԱՆՎՏԱՆԳՈՒԹՅԱՆ ՆԱԽԱԶԳՈՒՇԱՑՈՒՄՆԵՐ

Սարքը չպետք է տեղադրվի, տեղափոխվի, ապամոնտաժվի, փոխվի կամ վերանորոգվի օգտագործողի կողմից:

• Օդորակչի անպատսշաճ օգտագործումը կարող է հանգեցնել հրդեհի, էլեկտրական հարվածի, վնասվածքի կամ ջրի արտահոսքի և այլնի: Խորհրդակցեք ձեր մատակարարի հետ:

• Եթե հոսանքի լարը վնասվել է, այն պետք է փոխարինվի արտադրողի կամ սպասարկող գործակալի կողմից՝ վտանգներից խուսափելու համար:

Սարքի տեղադրման, տեղափոխման կամ սպասարկման ժամանակ համոզվեք, որ բացի նշված (R32) սառնագենտից ոչ մի այլ նյութ չի մտնում սառնագենտի շրջանառության համակարգ:

• Օդի կամ ցանկացած այլ օտար նյութի առկայությունը կարող է ճնշման արտառոց բարձրացման պատճառ հանդիսանալ և հանգեցնել պայթյունի կամ վնասվածքի:

• Համակարգի համար նշվածից բացի այլ սառնագենտի օգտագործումը կհանգեցնի մեխանիկական վնասվածքի, համակարգի անսարքության կամ սարքի խափանման: Վատագույն դեպքում, այն կարող է հանգեցնել ապրանքի անվտանգության ապահովման լուրջ խոչընդոտների:

Այս սարքը նախատեսված չէ ցածր ֆիզիկական, զգայական կամ մտավոր կարողություններով, կամ փորձի և գիտելիքների պակասով (ներառյալ երեխաներին) անձանց կողմից շահագործման համար, եթե միայն նրանք չեն ուղղորդվում կամ սարքի օգտագործման մասին հրահանգներ ստանում նրանց անվտանգության համար պատասխանատու անձանցից:

Երեխաները պետք է ուղղորդվեն, որպեսզի չխաղան սարքի հետ: Մատ, փայտիկ կամ այլ իրեր մի՛ մտցրեք օդի ներթող և բացթող անցքերի

մեջ:

• Դա կարող է հանգեցնել վնասվածքի, քանի որ աշխատանքի ընթացքում ներսում գտնվող օդափոխիչը պտտվում է բարձր արագությամբ:

Ոչ նորմալ իրավիճակում (օրինակ՝ այրման հոտի առկայություն) կանգնեցրեք օդորակիչը և անջատեք հոսանքի լարը կամ OFF անջատիչը:

• Ոչ նորմալ իրավիճակում օգտագործման շարունակումը կարող է հանգեցնել անսարքության, հրդեհի կամ էլեկտրահարման: Այս դեպքում կապ հաստատեք ձեր մատակարարի հետ:

Երբ օդորակիչը չի սառեցնում կամ չի տաքացնում, հնարավոր է, որ կա սառնագենտի արտահոսք: Եթե նկատեք սառնագենտի արտահոսք, անմիջապես անջատեք օդորակիչը և օդափոխեք սենյակը, և կապ հաստատեք մատակարարի հետ: Եթե նորոգումը ներառում է սարքի սառնագենտի վերալիցքավորում, հարցրեք սպասարկման տեխնիկին մանրամասների մասին:

• Օդորակչում օգտագործվող սառնագենտը անվնաս է: Սովորական պայմաններում արտահոսք չի լինում: Այնուամենայնիվ, եթե սառնագենտն արտահոսի և շփման մեջ մտնի կրակի կամ , օրինակ, օդաջեռուցիչի, նավթավառի կամ վառարանի տաքացնող մասի հետ, կգոյանա վնասակար գազ, և կառաջանա հրդեհի վտանգ:

Օգտագործողը երբևէ չպետք է փորձի լվանալ ներքին բլոկի ներսը: Եթե ներսի հատվածը մաքրման կարիք ունենա՝ կապ հաստատեք մատակակարի հետ:

• Անհամապատասխան մաքրող միջոցի օգտագործումը կարող է հանգեցել ներսում գտնվող պլաստիկ մասերի վնասմանը, ինչը կարող է բերել ջրի արտահոսքի: Եթե մաքրող միջոցը կպչի էլեկտրական մասերին կամ շարժիչին, այն կհանգեցնի անսարքության, ծխի կամ հրդեհի:

• Սարքը պետք է պահվի այնպիսի սենյակում, որտեղ չկան անընդմեջ շահագործվողբոցավառման աղբյուրներ (օրինակ՝ բաց կրակ, շահագործվող գազային սարքեր կամ էլեկտրական տաքացուցիչներ):

• Իմացեք, որ սառնագենտները կարող են հոտ չունենալ:

• Մի՛ օգտագործեք հալեցման գործընթացն արագացնող կամ սարքի մաքրման այլ ձևեր, բացի արտադրողի կողմից խորհուրդ տրվողներից:

• Մի՛ վնասեք կամ վառեք:

Ներսի սարքը պետք է տեղադրվի այնպիսի սենյակում, որի մակերեսը գերազանցում է նշված հատակային մակերեսը: Խնդրում ենք կապ հաստատել մատակարարի հետ:

Եթե ներքին բլոկը միացվում է R32 սառնազդակով բազմապրոֆիլային տիպի արտաքին բլոկին, ապա վաճառող սրահի ներկայացուցչից տեղեկացեք սահմանված թույլատրելի հատակային մակերեսի մասին:

Այս սարքը նախատեսված է փորձագետների կամ պատրաստված օգտագործողների կողմից օգտագործման համար խանութներում, թեթև արդյունաբերությունում և տնտեսություններում, կամ ուղղակի անհատների կողմից առևտրային օգտագործման համար:

Շահագործման ընթացքում մի՛ դիպչեք օդը մաքրրող սարքին ներքին բլոկի վերևի հատվածից:

Սարքը տեղադրված մի՛ թողեք վնասված հենարանի վրա:

• Սարքը կարող է ընկնել և հանգեցնել վնասվածքների: Սարքը գործարկելու կամ մաքրելու համար մի՛ կանգնեք անկայուն

նստարանի վրա:

• Ընկնելու դեպքում կարող եք վնասվել: Մի՛ քաշեք հոսանքի լարից:

• Դա կարող է բերել հիմնական մետաղալարի կոտրմանը և արդյունքում հանգեցնել տաքացման կամ հրդեհի:

Մի՛ լիցքավորեք կամ ապամոնտաժեք մարտկոցները և մի՛ նետեք դրանք կրակի մեջ:

•

Դա կարող է հանգեցնել մարտկոցների արտահոսքի, հրդեհի կամ պայթյունի:

Մի՛ շահագործեք սարքը 4 ժամից ավել բարձր խոնավության (80% RH և ավելին) և/կամ բաց պատուհանների և դրսի դռան պայմաններում:

• Դա կարող է հանգեցնել ջրի կոնդենսացմանը օդորակչում, առաջացնել կաթոց և խոնավեցնել կամ վնասել կահույքը:

• Օդորակչում ջրի կոնդենսացումը կարող է նպաստել սնկերի, օրինակ՝ բորբոսի աճին:

Մի՛ օգտագործեք սարքը հատուկ նպատակներով՝ սննդամթերքի պահպանման, կենդանիների խնամքի, բույսերի աճեցման, ճշգրիտ սարքերի կամ արվեստի գործերի պահպանման համար:

• Դա կարող է հանգեցնել որակի վատթարացման կամ վնաս հասցնել կենդանիներին և բույսերին:

Մի՛ ենթարկեք վառվող սարքերը անմիջական օդի հոսանքին:

• Դա կարող է հանգեցնել թերի այրման:

Երբեք մի՛ դրեք մարտկոցները բերանի մեջ որևէ պատճառով՝ պատահաբար կուլ տալուց խուսափելու համար:

• Մարտկոցների կուլ տալը կարող է հանգեցնել խեղդվելուն և/կամ թունավորվելուն:

Սարքի մաքրումից առաջ անջատեք այն կամ անջատեք միացման լարը կամ անջատիչը փոխեք OFF:

Եթե սարքը չի օգտագործվելու երկար ժամանակ, անջատեք հոսանքի լարը կամ անջատիչը փոխեք OFF:

• Սարքը կարող է կեղտ կուտակել, ինչը կարող է հանգեցնել գերտաքացման կամ հրդեհի:

Փոխարինեք հեռակառավարման վահանակի բոլոր մարտկոցները նորերով՝ բոլորը նույն տեսակի:

• Հին մարտկոցների օգտագործումը նորերի հետ մեկտեղ կարող է հանգեցնել գերտաքացման, արտահոսքի կամ պայթյունի:

Եթե մարտկոցի հեղուկը հոսել է ձեր մաշկի կամ շորերի վրա, մանրակրկիտ կերպով լվացեք դրանք մաքուր ջրով:

Եթե մարտկոցի հեղուկը քսվել է ձեր աչքերին, մանրակրկիտ կերպով

• լվացեք մաքուր ջրով և անմիջապես դիմեք բժշկական օգնության:

Սարքը այլ այրման սարքերի հետ միաժամանակ օգտագործման դեպքում համոզվեք, որ տարածքը լավ օդափոխություն ունի:

• Ոչ պատշաճ օդափոխությունը կարող է հանգեցնել թթվածնային քաղցի:

ԱՆՋԱՏԵՔ սարքը, երբ ամպրոպի ձայն եք լսում, և կա կայծակի հավանականություն:

• Կայծակի հարվածի դեպքում սարքը կարող է վնասվել:

Օդորակիչը մի քանի սեզոն օգտագործելուց հետո, սովորական մաքրման հետ միաժամանակ՝ անց կացրեք ստուգում և սպասարկում:

• Սարքի մեջ կուտակված կեղտը կամ փոշին կարող են տհաճ հոտի աղբյուր հանդիսանալ, հանգեցնել սնկերի, օրինակ՝ բորբոսի աճին, կամ խցանել ջրահեռացման հատվածը, և առաջացնել կաթոց ներքին բլոկից: Զննման և սպասարկման համար խորհրդակցեք ձեր մատակարարի հետ, քանի որ դա պահանջում է հատուկ գիտելիքներ և հմտություններ:

Մի գործարկեք անջատիչները թաց ձեռքերով:

• Դա կարող է հանգեցնել էլեկտրական ցնցման:

Մի՛ մաքրեք օդորակիչը ջրով և մի տեղադրեք դրա վրա ջուր պարունակող իրեր, օրինակ՝ ծաղկաման:

• Դա կարող է հանգեցնել հրդեհի կամ էլեկտրահարման:

Մի՛ կանգնեք դրսի սարքի վրա, և դրա վրա ոչ մի իր մի՛ տեղադրեք:

• Դա կարող է հանգեցնել վնասվածքների, եթե դուք կամ իրը ընկնի:

ԶԳՈՒՇԱՑՈՒՄ

Ձեռք մի՛ տվեք ներսի/դրսի սարքի օդի ներթող անցքին կամ ալյումինե կողերին:

• Դա կարող է հանգեցնել վնասվածքի: Մի՛ օգտագործեք միջատասպան կամ դյուրավառ փչվող միջոցներ

սարքի վրա:

• Դա կարող է հանգեցնել սարքի բռնկման կամ դեֆորմացիայի: Տնային կենդանիներին և սենյակային բույսերը մի՛ պահեք անմիջական

օդային հոսքի տակ:

• Դա կարող է հանգեցնել կենդանիների կամ բույսերի վնասվածքներին: Ներսի/դրսի սարքի տակ մի տեղադրեք այլ էլեկտրական սարքեր կամ

կահույք:

• Սարքից կարող է ջուր կաթալ, ինչը կարող է բերել վնասման կամ անսարքության:

ԿԱՐԵՎՈՐ

Կեղտոտ ֆիլտրերը կարող են հանգեցնել օդորակչի մեջ կոնդենսատի առաջացմանը, որն իր հերթին կարող է նպաստել սնկերի, օրինակ՝ բորբոսի աճին: Այդ պատճառով, խորհուրդ է տրվում մաքրել օդի ֆիլտրերը 2 շաբաթը մեկ անգամ:

Գործարկելուց առաջ համոզվեք, որ հորիզոնական թիակները փակ դիրքում են: Գործարկումը հորիզոնական թիակները բաց դիրքով սկսելու դեպքում դրանք կարող են չվերադառնալ ճիշտ դիրք:

HY-2

● ՇԱՀԱԳՈՐԾՄԱՆ ՁԵՌՆԱՐԿ ●

ԱՆՎՏԱՆԳՈՒԹՅԱՆ ՆԱԽԱԶԳՈՒՇԱՑՈՒՄՆԵՐ

Տեղադրման համար

ՈՒՇԱԴՐՈՒԹՅՈՒՆ

Խորհրդակցեք ձեր մատակարարի հետ օդորակչի տեղադրման համար:

• Այն չպետք է տեղադրվի օգտագործողի կողմից, քանի որ տեղադրման համար պահանջվում են հատուկ գիտելիքներ և հմտություններ: Ոչ պատշաճ տեղադրված օդորակիչը կարող է ջրի արտահոսքի, հրդեհի կամ էլեկտրական ցնցման պատճառ դառնալ:

Ապահովեք օդորակչի համար անհրաժեշտ էներգասնուցում:

• Անհամապատասխան էներգասնուցումը կարող է հանգեցնել գերտաքացման կամ հրդեհի:

Մի՛ տեղադրեք սարքը այնպիսի վայրում, որտեղ դյուրավառ գազի արտահոսք կարող է տեղի ունենալ:

• Եթե գազ արտահոսի և կուտակվի դրսի սարքի շուրջ, դա կարող է հանգեցնել պայթյունի:

Ճիշտ հողակցեք սարքը:

• Մի՛ միացրեք հողակցման լարը գազի խողովակին, ջրի խողովակին, շանթարկման ձողին կամ հեռախոսի հողակցման լարին: Ոչ պատշաճ հողակցումը կարող է հանգեցնել էլեկտրական ցնցման:

ԶԳՈՒՇԱՑՈՒՄ

Հողակցման անջատիչ տեղադրեք՝ կախված օդորակչի տեղադրման վայրից (օրինակ՝ բարձր խոնավությամբ տարածքները):

• Հողակցման աջատիչի չտեղադրումը կարող է հանգեցնել էլեկտրական ցնցման:

Համոզվեք, որ արտահոսող ջուրը ըստ պատշաճի հեռացվում է:

• Եթե ջուրը չի հեռացվում պատշաճ կերպով, այն կարող է կաթել ներսի/ դրսի սարքից՝ թրջել և վնասել կահույքը:

Ոչ նորմալ պայմաններում Ամնիջապես դադարեցրեք օդորակչի շահագործումը և խորհրդակցեք մատակարարի

հետ:

Wi-Fi միջերեսի համար

ՈՒՇԱԴՐՈՒԹՅՈՒՆ

(Ոչ պատշաճ օգտագործումը կարող է հանգեցնել լուրջ հետևանքների, այդ թվում՝ լուրջ վնասվածքների կամ մահվան:)

Այս սարքը կարող է օգտագործվել 8 տարեկանից բարձր երեխաների կողմից, և սահմանափակ ֆիզիկական, զգայական կամ մտավոր կարողություններով, կամ փորձի և գիտելիքների պակասով անձանց կողմից, եթե նրանք ուղղորդվում են կամ սարքի անվտանգ օգտագործման մասին հրահանգներ են ստանում և հասկանում են հնարավոր վտանգները:

Երեխաները չպետք է խաղան սարքի հետ: Մաքրումը և սպասարկումը չպետք է իրականացվի երեխաների կողմից առանց ուղղորդման:

Մի օգտագործեք Wi-Fi միջերեսը բժշկական էլեկտրասարքավորումների կողքին կամ այն անձանց կողքին, որոնց մոտ տեղադրված է բժշկական սարք, ինչպես օրինակ սրտախթանիչ կամ իմպլանտացվող կարդիովերտեր դեֆիբրիլյատոր:

• Դա կարող է պատահարի հանգեցնել՝ բժշկական սարքավորման կամ սարքի խափանման արդյունքում:

Մի օգտագործեք Wi-Fi միջերեսը ավտոմատ կառավարման սարքերի կողքին, ինչպիսին են ավտոմատ դռները կամ հրդեհի ահազանգման համակարգերը:

• Դա կարող է վթարի հանգեցնել անսարքության հետևանքով:

Թաց ձեռքերով մի դիպչեք Wi-Fi միջերեսին:

• Դա կարող է հանգեցնել սարքի վնասման, էլեկտրական ցնցման կամ հրդեհի:

Wi-Fi միջերեսի վրա ջուր մի՛ ցայտեցրեք և այն մի օգտագործեք լոգասենյակում:

• Դա կարող է հանգեցնել սարքի վնասման, էլեկտրական ցնցման կամ հրդեհի:

Wi-Fi միջերեսը գցելու կամ բռնիչի կամ մալուխի վնասման դեպքում անջատեք հոսանքի լարը կամ անջատիչը փոխեք OFF:

• Դա կարող է հանգեցնել հրդեհի կամ էլեկտրական ցնցման: Այս դեպքում կապ հաստատեք ձեր մատակարարի հետ:

ԶԳՈՒՇԱՑՈՒՄ

(Ոչ պատշաճ օգտագործումը կարող է հետևանքներ ունենալ, այդ թվում մարմնական վնասվածքներ կամ շենքի վնասում:)

Մի՛ կանգնեք անկայուն աթոռակի վրա՝ Wi-Fi միջերեսը տեղադրելիս կամ մաքրելիս:

• Ընկնելու դեպքում կարող եք ստանալ վնասվածքներ:

Մի՛ օգտագործեք Wi-Fi միջերեսը այլ հեռակառավարվող սարքերի, միկրոալիքային վառարանի, անլար հեռախոսների կամ ֆաքսիմիլային սարքերի մոտակայքում:

• Դա կարող է առաջացնել աշխատանքի խափանում:

ՀԵՌԱՑՈՒՄ

Այս ապրանքը հեռացնելու համար խորհրդակցեք մատակարարի հետ:

Նշում.

Այս նշանը միայն ԵՄ երկրների համար է: Այս նշանը համապատասխանում է 2012/19/EU Հոդված 14 Տեղեկություններ օգտագործողների համար հոդվածին և Լրացում IX, և/կամ 2006/66/EC Հոդված 20 Տեղեկություններ վերջնական օգտագործողների

Fig. 1

HY-3

համար և Լրացում II հոդվածին:

Ձեր MITSUBISHI ELECTRIC ապրանքը նախագծվել և արտադրվել է բարձրորակ նյութերից և բաղադրիչներից, որոնք կարող են վերամշակվել և/ կամ վերօգտագործվել: Այս նշանը նշանակում է, որ էլեկտրական և էլեկտրոնային սարքավորումները, մարտկոցները և կուտակիչները իրենց կյանքի վերջում պետք է ուտիլիզացվեն ձեր կենցաղային աղբից առանձին: Եթե քիմիական նշան կա այս նշանի տակ (Fig. 1), ապա այդ քիմիական նշանը նշանակում է, որ մարտկոցը կամ կուտակիչը պարունակում են որոշակի քանակությամբ ծանր մետաղներ: Դա նշված կլինի հետևյալ կերպ. Hg: սնդիկ (0,0005%), Cd: կադմիում (0,002%), Pb: արճիճ (0,004%) Եվրամիությունում կան առանձնացված հավաքման համակարգեր՝ նախատեսված էլեկտրական և էլեկտրոնային ապրանքների, մարտկոցների և կուտակիչների համար: Խնդրում ենք ճիշտ ազատվել այս սարքավորումից, մարտկոցներից և կուտակիչներից՝ ձեր համայնքի աղբահանության/աղբավերամշակման կանոններին համապատասխան: Խնդրում ենք՝ օգնեք մեզ պահպանել բոլորիս շրջակա միջավայրը:

ՄԱՍԵՐԻ ԱՆՎԱՆՈՒՄՆԵՐԸ

Ներքին բլոկ Հեռակառավարման վահանակ

Առջևի վահանակ

Օդի զտիչ

Օդը մաքրող զտիչ (Հոտազերծող զտիչ, սև և արծաթե իոններով օդի մաքրման զտիչ, կապույտ, ընտրանքային)

Տեխնիկական բնութագրերի վահանակ *1

Շահագործման ցուցիչ լույս

Հորիզոնական թիակ

Օդի արտաթող անցք

(Օդը մաքրող) (Սնուցում)

Օդի ներթող անցք

Օդը մաքրող

էջ 14

սարք

Wi-Fi միջերես

էջ 15

i-see սենսոր

էջ 6

Վթարային շահագործման անջատիչ

էջ 18

Հեռակառավարման վահանակի ազդանշանը ստացող հատված

Արտաքին բլոկ

Օդի ներթող անցք (հետև և կողամաս) Տեխնիկական բնութագրերի վահանակ *1

Սառեցուցիչի խողովակներ

Ջրահեռացման խողովակ

Օդի արտաթող անցք

Ջրահեռացման անցք

Արտաքին բլոկերի արտաքին տեսքը կարող է տարբեր լինել:

*1 Արտադրման տարին և ամիսը նշված են տեխնիկական բնութագրերի

վահանակի վրա:

Մարտկոցի փոխարինման ցուցիչ Էջ 5

Աշխատանքի ցուցադրման հատված

Ջերմաստիճանի կոճակներ

Գործարկման ընտրության կոճակ

ECONO COOL (ԷԿՈՆՈՄ ԶՈՎ) կոճակ

Էջ 10

POWERFUL (ՀԶՈՐ) կոճակ

էջ 12

i-save (խելացի հիշում) կոճակ

NIGHT MODE (ԳԻՇԵՐԱՅԻՆ ՌԵԺԻՄ) կոճակ

SENSOR (i-see) կոճակ

CLOCK (ԺԱՄԱՑՈՒՅՑ) կոճակ

Էջ 7

էջ 7

էջ 10

էջ 11

էջ 6

էջ 5

Հեռակառավարման վահանակ

Երբ հեռակառավարման վահանակը չի օգտագործվում, դրեք այն այս բլոկի մոտ:

Օգտագործեք միայն բլոկի հետ տրամադրված հեռակառավարման վահանակը: Մի՛ օգտագործեք այլ հեռակառավարման վահանակներ: Եթե միմյանց մոտ տեղադրվում են 2 կամ ավելի ներքին բլոկեր, ապա այն ներքին բլոկը, որը նախատեսված չէ շահագործման համար, կարող է արձագանքել հեռակառավարման վահանակին:

Ազդանշանի հաղորդման հատված Ազդանշանի հեռավորությունը՝ մոտ 6 մ

Ազդանշանի ընդունման ժամանակ ներքին բլոկում լսվում է (են) ձայնային ազդանշան(ներ):

OFF/ON (դադարեցնել/ գործարկել) կոճակ

FAN (ՕԴԱՓՈԽԻՉ) արագության

կարգաբերման կոճակ

էջ 8

WIDE VANE (ԼԱՅՆ ԹԻԱԿ) կոճակ

VANE (ԹԻԱԿ) կարգաբերման կոճակ

էջ 8

PURIFIER կոճակ էջ 11

DIRECTION (ՈՒՂՂՈՒԹՅՈՒՆ)

TIME, TIMER (ԺԱՄ, ԺԱՄԱՆԱԿԱՉԱՓ) կարգաբերման կոճակներ

առաջ տալու կոճակ

հետ տալու կոճակ WEEKLY TIMER (ՇԱԲԱԹԱԿԱՆ ԺԱՄԱՆԱԿԱՉԱՓ) կարգաբերման կոճակներ RESET (ՎԵՐԱԿԱՅՈՒՄ) կոճակ

Կափարիչ Հեռակառավարման վահանակը բացելու համար ցած սահեցրեք կափարիչը: Ավելի ցած սահեցրեք՝ շաբաթական ժամանակաչափի կոճակները բացելու համար:

էջ 8

էջ 9

էջ 5, 12

Էջ 5, 13

Էջ 5

HY-4

● ՇԱՀԱԳՈՐԾՄԱՆ ՁԵՌՆԱՐԿ ●

ՇԱՀԱԳՈՐԾՄԱՆ ՆԱԽԱՊԱՏՐԱՍՏՈՒԹՅՈՒՆՆԵՐ

Շահագործումից առաջ. Մտցրեք էլեկտրասնուցման խրոցը հոսանքի վարդակի մեջ և/կամ միացրեք անջատիչը:

Հեռակառավարման վահանակի մարտկոցների տեղադրումը

Սեղմեք RESET:

Հեռացրեք առջևի կափարիչը:

Առաջինը տեղադրեք

AAA ալկալիական մարտկոցի բացասական բևեռը:

Տեղադրեք առջևի կափարիչը:

Նշում.

• Համոզվեք, որ մարտկոցների բևեռները ճիշտ են տեղադրված:

• Մի՛ օգտագործեք մանգանե կամ արտահոսող մարտկոցներ: Հեռակառավարման վահանակը կարող է փչանալ:

• Մի՛ օգտագործեք վերալիցքավորվող մարտկոցներ:

• Մարտկոցի փոխարինման ինդիկատորը վառվում է, երբ մարտկոցը պարպվում է: Ինդիկատորի վառման պահից մոտավորապես 7 օր անց հեռակառավարման վահանակը կդադարի աշխատել:

• Փոխարինեք բոլոր մարտկոցները նույն տիպի նոր մարտկոցներով: Մարտկոցները կարող են օգտագործվել մոտավորապես 1 տարվա ընթացքում:

• Այնուամենայնիվ, ժամկետանց մարտկոցների կյանքն ավելի կարճ է:

• Բարակ գործիքի օգնությամբ զգույշ սեղմեք RESET:

Եթե չսեղմեք RESET կոճակը, հեռակառավարման վահանակը կարող է ճիշտ չաշխատել:

Ընթացիկ ժամի կարգավորումը

Սեղմեք DAY կոճակը՝ օրը կարգավորելու

Սեղմեք CLOCK:

համար:

Տեղադրման դիրքի կարգավորում

Հեռակառավարման վահանակի կարգավորումը պետք է իրականացվի ներքին բլոկի տեղադրման դիրքին համապատասխան:

Տեղադրման դիրք՝

Ձախ՝ Հեռավորությունն առարկաներից (պատ, պահարան և այլն) ձախից

50 cm-ից պակաս է

Կենտրոն՝ Հեռավորությունն առարկաներից (պատ, պահարան և այլն) աջից և

ձախից 50 cm-ից ավել է

Աջ՝ Հեռավորությունն առարկաներից (պատ, պահարան և այլն) աջից

50 cm-ից պակաս է

(Ձախ) (Կենտրոն) (Աջ)

Սեղմեք TIME կամ

TIMER կոճակները՝ ժամը

Նորից սեղմեք

CLOCK:

կարգավորելու համար:

Յուրաքանչյուր սեղմում 1 րոպեով

առաջ/հետ է տալիս ժամացույցը (10 րոպե, եթե ավելի երկար եք սեղմում):

Նշում.

• Բարակ գործիքի օգնությամբ զգույշ սեղմեք CLOCK:

Նշում.

Ինչպես կարգավորել հեռակառավարման վահանակը միայն տվյալ ներքին բլոկի համար: Սենյակում հեռակառավարման վահանակներով կարող են օգտագործվել մինչև 4 ներքին բլոկեր: Ամեն ներքին բլոկ իր առանձին հեռակառավարման վահանակով կառավարելու համար համարակալեք հեռակառավարման վահանակները՝ ներքին բլոկի համարին համապատասխան: Կարգավորումները կարելի է անել, միայն եթե բավարարվում են հետևյալ պահանջները.

• Հեռակառավարման վահանակը OFF ռեժիմում է:

(1) Սեղմած պահեք հեռակառավարման վահանակի

վայրկյան, որպեսզի ակտիվացնեք կցորդման ռեժիմը: Նորից սեղմեք կոճակը և համարակալեք հեռակառավարման վահանակները:

(2) կոճակի յուրաքանչյուր սեղմում մեծացնում է թիվը հետևյալ

հերթականությամբ՝ 1 → 2 → 3 → 4. (3) Կցորդման կարգավորումն ավարտելու համար սեղմեք Երբ անջատիչը միացնեք ON, այն հեռակառավարման վահանակը, որը առաջինը ազդանշան

կուղարկի ներքին բլոկին, կլինի տվյալ ներքին բլոկի հեռակառավարման վահանակը:

Այն պահից, երբ դրանք կարգավորված լինեն, ներքին բլոկը ազդանշաններ

կստանա միայն նշանակված հեռակառավարման վահանակից:

HY-5

կոճակը 2

կոճակը:

Տարածություն Ձախ Կենտրոն Աջ

Հեռակառավարման վահանակի դիսփլեյ

Սեղմած պահեք հեռակառավարման վահանակի կոճակը 2 վայրկյան, որպեսզի ակտիվացնեք դիրքի կարգավորման ռեժիմը:

Ընտրե՛ք տեղադրման նպատակային դիրքը՝ սեղմելով :

( կոճակի ամեն սեղմումով դիրքերը ցուցադրվում են հետևյալ հաջորդականությամբ.)

(Կենտրոն) (Աջ) (Ձախ)

Սեղմե՛ք տեղադրման կարգավորումներն ավարտելու համար:

Նշում.

Տեղադրման դիրքի կարգավորումները կարելի է իրականացնել, միայն եթե բավարարվում են հետևյալ պայմանները.

• Հեռակառավարման վահանակն off ռեժիմում է:

• Շաբաթական ժամանակաչափը սահմանված չէ:

• Շաբաթական ժամանակաչափը չի փոփոխվում:

I-SEE ՌԵԺԻՄ

i-see կառավարման ռեժիմում սենյակային ջերմաստիճանը կառավարվում է ջերմաստիճանի խելացի սենսորի օգնությամբ:

Սեղմե՛ք COOL, DRY, HEAT կամ AUTO ռեժիմների ժամանակ՝ i-see կառավարման ռեժիմն ակտիվացնելու համար:

•

Մեղմ սեղմե՛ք՝ օգտագործելով որևէ բարակ գործիք:

•

վառվում է: (Աշխատանքի ցուցադրման հատված)

• Կանխադրված կարգավորումն «ակտիվ» է:

Սեղմե՛ք կոճակը մի քանի անգամ i-see կառավարման ռեժիմն անջատելու համար:

Չեղարկել

Նշում.

Ինչպես է տեղորոշվում մարդկանց ներկայությունը

Երբ օդորակիչն սկսում է աշխատել, i-see խելացի սենսորը, պտտվելով

• ժամսլաքի ուղղությամբ և հակառակ, վերլուծում է սենյակի ջերմաստիճանը:

• Այնուհետև, այն տեղորոշում է մարդկանց ներկայությունը՝ ելնելով նրանց ջերմային նկատելիությունից՝ ըստ նրանց շարժումների:

Տեղորոշման հեռավորությունը i-see սենսորը չի վերլուծում ջերմաստիճանը հետևյալ հատվածներում:

• Այն պատի մակերևույթը, որի վրա տեղադրված է օդորակիչը

• Օդորակչի բլոկի տակի հատվածը Որևէ առարկայով (օրինակ կահույքով) առանձնացված սենյակի հատվածներ

•

Սենսորը կարող է չտեղորոշել մարդկանց և առարկաները հետևյալ պայմաններում

• Երբ հատակի և պատերի ջերմաստիճանը բարձր է (օրինակ, երբ օդորակիչը միացնում են ամռանը)

• Երբ ներկա գտնվող անձը վերմակով է կամ հաստ գործվածքից հագուստ է կրում

• Որևե առարկայի առկայության դեպքում, որի ջերմաստիճանը կարճ ժամանակահատվածում արագորեն փոփոխվում է

• Երբ պատուհաններն ու դռները փոքր են կամ հեռու են օդորակիչից

• Երբ սենսորը չի կարող տեղորոշել ջերմության աղբյուրը, օրինակ՝ փոքր երեխաների և տնային կենդանիների դեպքում

• Եթե օգտագործվում է տաքացվող հատակ կամ էլեկտրական գորգ

Եթե սենյակում ներկա գտնվողները չեն շարժվում օդորակիչի միանալուց հետո

•

Տեսե՛ք էջ 9 «Բացակայության տեղորոշում» -ի և -ի համար:

HY-6

● ՇԱՀԱԳՈՐԾՄԱՆ ՁԵՌՆԱՐԿ ●

ՇԱՀԱԳՈՐԾՄԱՆ ՌԵԺԻՄԻ ԸՆՏՐՈՒԹՅՈՒՆԸ

AUTO ռեժիմ (Auto փոփոխություն)

Սարքն ընտրում է շահագործման ռեժիմը սենյակի և ընտրված ջերմաստիճանների տարբերության հիման վրա: AUTO ռեժիմի ժամանակ սարքը փոխում է ռեժիմը (COOL ↔ HEAT), երբ սենյակի ջերմաստիճանը 2°C-ով տարբերվում է ընտրված ջերմաստիճանից 15 րոպեից ավելի:

Նշում.

Auto ռեժիմը խորհուրդ չի տրվում, եթե ներքին բլոկը միացված է MXZ տիպի արտաքին բլոկի: Երբ միաժամանակ գործարկվում են մի քանի ներքին բլոկեր, հնարավոր է, սարքը չկարողանա փոխել շահագործման ռեժիմը COOL և HEAT միջև: Այդ դեպքում ներքին բլոկն անցնում է սպասման ռեժիմի (տես Շահագործման ցուցիչ լույսերի աղյուսակը):

COOL ռեժիմ

Վայելեք զով օդը՝ ձեր նախընտրած ջերմաստիճանով:

Նշում.

Մի՛ գործարկեք COOL ռեժիմը շատ ցածր դրսի ջերմաստիճանի պայմաններում (-10°C-ից ցածր): Սարքում կոնդենսացված ջուրը կարող է կաթել և թրջել կամ վնասել կահույքը և այլն:

Սեղմեք

Սեղմեք շահագործման ռեժիմն ընտրելու

շահագործումը սկսելու համար:

համար: Յուրաքանչյուր սեղմում փոխում է ռեժիմը հետևյալ հերթականությամբ.

(AUTO) (COOL) (DRY) (HEAT) (FAN)

Սեղմեք կամ ջերմաստիճանը կարգավորելու համար: Ամեն սեղմում բարձրացնում կամ իջեցնում է ջերմաստիճանը 1°C-ով:

Սեղմեք շահագործումը դադարեցնելու համար:

DRY ռեժիմ

Նվազեցրեք օդի խոնավությունը սենյակում: Սենյակը կարող է մի փոքր սառել: DRY ռեժիմի ժամանակ ջերմաստիճանը չի կարող կարգավորվել:

HEAT ռեժիմ

Վայելեք տաք օդը՝ ձեր նախընտրած ջերմաստիճանով:

FAN ռեժիմ

Օդափոխեք սենյակը:

Նշում.

COOL/DRY ռեժիմի գործարկումից հետո խորհուրդ է տրվում միացնել FAN ռեժիմը՝ ներքին բլոկի ներսի հատվածը չորացնելու համար:

Նշում.

Բազմահամակարգ շահագործում

Երկու կամ ավելի ներքին բլոկեր կարող են շահագործվել մեկ արտաքին բլոկով: Մի քանի ներքին բլոկերի միաժամանակյա շահագործման դեպքում սառեցումը/չորացումը/օդափոխումն ու ջեռուցումըչեն կարող կատարվել միաժամանակ: Երբ ընտրված է COOL/DRY/FAN մեկ բլոկի վրա և HEAT՝ մյուսի վրա, կամ հակառակը, վերջին ընտրված բլոկը անցնում է սպասման ռեժիմի:

HY-7

Շահագործման ցուցիչ լույս

Շահագործման ցուցիչ լույսը ցույց է տալիս բլոկի շահագործման վիճակը:

Ցուցիչ Շահագործման վիճակ

Սպասման ռեժիմ (միայն բազմահամակարգ շահագործման դեպքում)

Ցուցիչը թարթում է

ՕԴԱՓՈԽԻՉԻ ԱՐԱԳՈՒԹՅՈՒՆԸ ԵՎ ՕԴԻ ՀՈՍՔԻ ԿԱՌԱՎԱՐՈՒՄԸ

Օդի հոսքի ուղղությունը վերևից ներքև

Սեղմեք օդի հոսքի ուղղությունը ընտրելու համար: Ամեն սեղմում փոխում է օդի հոսքի ուղղությունը հետևյալ հերթականությամբ.

(AUTO) (1) (2) (3) (4) (5) (SWING)

Օդափոխիչի արագությունը

Սեղմեք օդափոխիչի արագությունն ընտրելու համար: Ամեն սեղմում փոխում է օդափոխիչի արագությունը հետևյալ հերթականությամբ.

(AUTO) (Կամաց) (Ցածր) (Միջին) (Բարձր) (Շատ բարձր)

• Երկու կարճ ձայնային ազդանշանէ լսվում ներքին բլոկից, երբ միացվում է AUTO ռեժիմը:

• Օգտագործեք օդափոխիչի ավելի բարձր արագություն՝ սենյակը ավելի արագ սառեցնելու/տաքացնելու համար: Խորհուրդ է տրվում իջեցնել օդափոխիչի արագությունը, երբ սենյակը զովանա/ տաքանա:

• Կամաց աշխատանքի համար օգտագործեք ավելի ցածր արագություն:

Նշում.

Բազմահամակարգ շահագործում

Երբ մեկ արտաքին բլոկի օգնությամբ ջեռուցման համար միաժամանակ շահագործվում են մի քանի ներքին բլոկեր, օդի հոսքի ջերմաստիճանը կարող է ցածր լինել: Այս դեպքում խորհուրդ է տրվում օգտագործել AUTO օդափոխիչի արագությունը:

(AUTO) ..........Թիակը ուղղված է օդի հոսքի ամենաարդյունավետ

(Manual) ........Արդյունավետ օդորակման համար ընտրեք վերևի COOL/DRY

(Swing)........... Թիակը պարբերաբար շարժվում է վերև և ներքև:

• Երկու կարճ ձայնային ազդանշան էլսվում ներքին բլոկից, երբ

• Միշտ օգտագործեք հեռակառավարման վահանակը՝ օդի հոսքի

• Երբ անջատիչը միացված է, հորիզոնական թիակների դիրքը

• Երբ թվում է, թե հորիզոնական թիակները ոչ նորմալ դիրքում են,

• Նույն մակարդակի վրա աջ և ձախ հորիզոնական թիակները կարող

ուղղությամբ: COOL/DRY/FAN՝ հորիզոնական դիրք: HEAT՝ դիրք (4):

դիրքը և ներքևի դիրքը HEAT համար: COOL/DRY ժամանակ ընտրված ներքևի դիրքի դեպքում, թիակը ավտոմատ կերպով շարժվում է դեպի վերևի դիրքը (1) 0,5-ից մինչև 1 ժամ հետո՝

կոնդենսատի կաթոցից խուսափելու համար:

միացվում է AUTO ռեժիմը:

ուղղությունը կարգավորելու համար: Ձեռքերով հորիզոնական թիակները տեղաշարժելը կարող է վնասել դրանք:

վերականգնվում է մոտավորապես մեկ րոպեի ընթացքում, հետո սկսվում է շահագործումը: Նույնը վերաբերում է նաև արտակարգ/ վթարային սառեցման գործառույթին:

էջ 16 :

տես

են ամբողջությամբ չհավասարվել:

Օդի հոսքի ուղղությունը աջից ձախ

(

SWING

)

HY-8

● ՇԱՀԱԳՈՐԾՄԱՆ ՁԵՌՆԱՐԿ ●

AIRFLOW CONTROL (ՕԴԻ

ՀՈՍՔԻ ԿԱՌԱՎԱՐՄԱՆ) ՌԵԺԻՄ

Օդի հոսքի կառավարման ռեժիմն i-see խելացի սենսորի շնորհիվ ապահովում է օդորակում՝ հաշվի առնելով սենյակում մարդու գտնվելու վայրը:

ԲԱՑԱԿԱՅՈՒԹՅԱՆ ՃԱՆԱՉՈՒՄ

Այս գործառույթն ավտոմատ կերպով փոխում է շահագործման ռեժիմը Չբնակեցված էներգախնայողական ռեժիմի կամ Չբնակեցված Auto-OFF ռեժիմի, երբ սենյակում ոչ ոք չկա:

Սեղմե՛ք COOL, DRY, HEAT կամ AUTO ռեժիմների ժամանակ AIRFLOW CONTROL (ՕԴԻ ՀՈՍՔԻ ԿԱՌԱՎԱՐՈՒՄ) ռեժիմն ակտիվացնելու համար: Այս ռեժիմը հասանելի է միայն i-see կառավարման ռեժիմի ակտիվացման դեպքում:

կոճակի ամեն սեղմում փոխում է AIRFLOW CONTROL ռեժիմի օդի հոսքի ուղղությունները հետևյալ հերթականությամբ.

(INDIRECT) (DIRECT) (EVEN) (OFF)

(INDIRECT) . Սենյակում գտնվողն ավելի

քիչ կենթարկվի օդի հոսքի ազդեցությանը:

(DIRECT) . Օդորակումը կապահովվի

հիմնականում սենյակում գտնվող անձի շրջակայքում:

(EVEN) . Սարքը հայտնաբերում է, թե

անձը սենյակի որ հատվածում է անցկացնում ժամանակի մեծ մասը և կայունացնում է այդ հատվածի ջերմաստիճանը:

• Օդի հոսքի հորիզոնական և ուղղահայաց ուղղությունները

կընտրվեն ավտոմատ կերպով:

• Եթե սենյակում մի քանի անձ կա, AIRFLOW CONTROL ռեժիմը

հնարավոր է նվազ արդյունավետությամբ աշխատի:

• Եթե միևնույն է չեք հարմարվում INDIRECT ենթառեժիմի օդի հոսքի

ուղղության տակ, կարգավորե՛ք օդի հոսքի ուղղությունը ձեռքով:

էջ 8

i-see կառավարման ռեժիմի չեղարկումն ավտոմատ կերպով անջատում է AIRFLOW CONTROL ռեժիմը:

• AIRFLOW CONTROL ռեժիմը նաև չեղարկվում է VANE կամ WIDE

VANE կոճակների սեղմումով:

HY-9

Այս Չբնակեցված էներգախնայողական ռեժիմն ակտիվացնելու համար, սեղմե՛ք դիսփլեյի վրա չհայտնվի

Այս Չբնակեցված Auto-OFF ռեժիմն ակտիվացնելու համար, սեղմե՛ք վահանակի դիսփլեյի վրա չհայտնվի

Նորից սեղմե՛ք ՝ ABSENCE DETECTION

, մինչև հեռակառավարման վահանակի

, մինչև հեռակառավարման

(ԲԱՑԱԿԱՅՈՒԹՅԱՆ ՃԱՆԱՉՈՒՄ) ռեժիմն անջատելու համար:

Չեղարկել

Ճանաչվել է մարդկանց բացակայություն

Մոտավորապես 10 րոպե

Էներգախնայողության ռեժիմ

Auto-OFF ռեժիմ

Սովորական

• Նույնիսկ եթե Չբնակեցված Auto-OFF ռեժիմում սարքն OFF ռեժիմում է, հեռակառավարման վահանակի դիսփլեյը շարունակում

է ցույց տալ, որ բլոկը շահագործման մեջ է: Սեղմե՛ք այնուհետև նորից սեղմե՛ք

• Երբ սահմանված է OFF թայմեր ռեժիմը, առաջնահերթությունն OFF թայմեր ռեժիմինն է:

• POWERFUL ռեժիմի ժամանակ Չբնակեցված էներգախնայողության կամ Չբնակեցված Auto-OFF ռեժիմները չեն գործում: Բլոկը չի անջատվի, եթե սովորական շահագործման ռեժիմի ժամանակ մարդկանց

• ներկայությունը չի ճանաչվել, նույնիսկ եթե Չբնակեցված Auto-OFF ռեժիմը միացված է:

Մոտավորապես 1 HR (ժ)

Էներգախնայող

այն վերագործարկելու համար:

Ճանաչվել է մարդկանց ներկայություն

Սովորական

Ավելի խնայող

OFF ռեժիմ

I-SAVE ՇԱՀԱԳՈՐԾՈՒՄ

Պարզեցված հետադարձ գործառույթը հնարավորություն է տալիս վերադառնալ ընտրված (ցանկալի) կարգավորումներին՝ կոճակի մեկ սեղմումով: Նորից սեղմեք կոճակը, և դուք կարող եք վերադառնալ նախկին կարգավորմանը:

ECONO COOL ՇԱՀԱԳՈՐԾՈՒՄ

Օդային հոսքի տատանումը (ուղղության փոփոխությունը) թույլ է տալիս ձեզ ավելի զով զգալ, քան օդային հոսքի կայուն ուղղվածության դեպքում: Ընտրված ջերմաստիճանը և օդի հոսքի ուղղությունը ավտոմատ կերպով փոխվում են միկրոպրոցեսորի կողմից: Հնարավոր է իրականացնել սառեցման գործընթացը հարմարավետության պայմաններում: Արդյունքում կարելի է էներգիա խնայել:

i-save ռեժիմն ընտրելու համար COOL, ECONO COOL, HEAT և NIGHT MODE ռեժիմների ժամանակ սեղմեք

Կարգավորեք ջերմաստիճանը, օդափոխիչի արագությունը և օդի հոսքի ուղղությունը:

• Հաջորդ անգամ նույն կարգավորումը ընտրվում է ուղղակի սեղմելով :

• Երկու կարգավորումներ կարող են պահպանվել: (Մեկը՝ COOL/

ECONO COOL համար, մյուսը՝ HEAT համար)

• Ընտրեք համապատասխան ջերմաստիճանը, օդափոխիչի

արագությունը և օդի հոսքի ուղղությունը՝ ձեր սենյակին համապատասխան:

Նորից սեղմեք ՝ i-save շահագործումը չեղարկելու համար:

• i-save շահագործումը նաև չեղարկվում է MODE կամ POWERFUL

կոճակի սեղմումով:

Նշում.

Օգտագործման օրինակ.

1. Ցածր էներգիայի ռեժիմ Ընտրեք ջերմաստիճանը 2°C-ից 3°C ավելի բարձր COOL ռեժիմի համար և ավելի ցածր՝ HEAT ռեժիմի համար: Այս կարգավորումը հարմար է դատարկ սենյակի համար, և երբ քնած եք:

2. Հաճախ օգտագործվող կարգավորումների պահպանում

Պահպանեք ձեր նախընտրելի կարգավորումները COOL, ECONO COOL,

HEAT և NIGHT MODE ռեժիմների համար: Սա թույլ կտա ձեզ ընտրել նախընտրած կարգավորումները կոճակի մեկ հպումով:

Սեղմեք COOL ռեժիմի ժամանակ էջ 7 ECONO COOL շահագործումը սկսելու համար:

Սարքը կատարում է ուղղահայաց շարժման տարբեր ցիկլեր՝ կախված օդի հոսքի ջերմաստիճանից:

Նորից սեղմեք ECONO COOL շահագործումը չեղարկելու համար:

• ECONO COOL-ի շահագործումը նաև չեղարկվում է VANE կամ POWERFUL կոճակի սեղմումով:

HY-10

● ՇԱՀԱԳՈՐԾՄԱՆ ՁԵՌՆԱՐԿ ●

ԳԻՇԵՐԱՅԻՆ ՌԵԺԻՄԻ ՇԱՀԱԳՈՐԾՈՒՄ

NIGHT MODE (ԳԻՇԵՐԱՅԻՆ ՌԵԺԻՄ) ռեժիմը փոխում է շահագործման ցուցիչի պայծառությունը, անջատում ազդանշանի ձայնը և սահմանափակում արտաքին բլոկի աղմուկը:

AIR PURIFYING (ՕԴԻ ՄԱՔՐՈՒՄ) ռեժիմում, ներքին բլոկի նեջ ներկառուցված սարքի շնորհիվ նվազեցվում են օդով տարածվող սնկերը, վիրուսները, բորբոսները և ալերգենները:

ՕԴԻ ՄԱՔՐՈՒՄ

Շահագործման ժամանակ սեղմեք ՝ NIGHT MODE (ԳԻՇԵՐԱՅԻՆ ՌԵԺԻՄ) ռեժիմը ակտիվացնելու համար:

• Շահագործման ցուցիչ լույսը թույլ է:

• Ազդանշանի ձայնը կանջատվի, բացառությամբ այն դեպքերի, երբ շահագործումը սկսվում է կամ կանգնեցվում է:

• Արտաքին բլոկի աղմուկի մակարդակը կլինի ավելի ցածր, քան ԲՆՈՒԹԱԳՐԵՐՈՒՄ նշվածը:

Նորից սեղմեք ՝ NIGHT MODE (ԳԻՇԵՐԱՅԻՆ ՌԵԺԻՄ) ռեժիմը չեղարկելու համար:

Նշում.

• Արտաքին բլոկի աղմուկի մակարդակը կարող է չփոխվել սարքի գործարկումից հետո, պահպանման գործընթացի ժամանակ կամ կախված շահագործման այլ պայմաններից:

• Ներքին բլոկի օդափոխիչի արագությունը չի փոխվի: Շահագործման ցուցիչ լույսը դժվար կլինի տեսնել լուսավոր սենյակում:

•

• POWERFUL-ի շահագործումը NIGHT MODE ռեժիմում կուժեղացնի արտաքին բլոկի աղմուկը: Բազմահամակարգ շահագործման դեպքում արտաքին բլոկի աղմուկի

• մակարդակը չի իջնի:

Սեղմե՛ք AIR PURIFYING ռեժիմն ակտիվացնելու համար:

• AIR PURIFYING ռեժիմի լամպը վառվում է: (Ցուցադրման բաժին)

Սեղմե՛ք մեկ անգամ ևս AIR PURIFYING ռեժիմն անջատելու համար:

• AIR PURIFYING ռեժիմի լամպն անջատվում է: (Ցուցադրման բաժին)

Նշում.

• Միացած ժամանակ երբեք մի՛ դիպչեք օդը մաքրող սարքին: Չնայած օդը մաքրող սարքի պարագայում հաշվի են առնվել անվտանգության պահանջները, այս սարքին դիպչելը կարող է խնդիր առաջացնել, քանի որ այն արտանետում է բարձր լարման էլեկտրաէներգիա:

• Օդի մաքրման ռեժիմում հնարավոր է թշշոց լսվի: Թշշոցն առաջանում է պլազմային լիցքաթափման ժամանակ: Այն անսարքության նշան չէ:

• Օդի մաքրման լամպը չի միանում, եթե առջևի վահանակն ամբողջությամբ փակ չէ:

HY-11

POWERFUL (ՀԶՈՐ) ՇԱՀԱԳՈՐԾՈՒՄ

ԹԱՅՄԵՐԻ ՕԳՏԱԳՈՐԾՈՒՄ (ON/OFF ԹԱՅՄԵՐ)

Սեղմեք ժամանակ

սկսելու համար:

Օդափոխիչի արագությունը՝ Բացառիկ արագություն POWERFUL

Հորիզոնական թիակ՝ Ընտրեք դիրքը կամ իջեցրեք օդի հոսքի

• POWERFUL (ՀԶՈՐ) ռեժիմի ժամանակ ջերմաստիճանը չի կարող

Նորից սեղմեք ՝ POWERFUL (ՀԶՈՐ) շահագործումը չեղարկելու համար:

• POWERFUL (ՀԶՈՐ) շահագործումը նաև ավտոմատ կերպով

COOL կամ HEAT ռեժիմի

էջ 7 ՝ POWERFUL (ՀԶՈՐ) շահագործումը

(ՀԶՈՐ) ռեժիմի համար

ուղղությունը AUTO ռեժիմի ժամանակ

կարգավորվել:

չեղարկվում է 15 րոպեից կամ երբ սեղմվում է OFF/ON, FAN, ECONO COOL կամ i-save կոճակը։

Շահագործման ընթացքում սեղմեք կամ թայմերը կարգավորելու համար:

(ON թայմեր) ՝ Սարքը ՄԻԱՆՈՒՄ է

սահմանված ժամին:

(OFF թայմեր) ՝ Սարքը ԱՆՋԱՏՎՈՒՄ է

սահմանված ժամին:

* կամ թարթում է:

Համոզվեք, որ ընթացիկ ժամը և օրը ճիշտ են սահմանված:

Սեղմեք (առաջ) և (հետ)՝ թայմերի ժամը կարգավորելու համար: Յուրաքանչյուր սեղմում առաջ/հետ է տալիս կարգավորվող ժամանակը 10 րոպեով:

• Կարգավորեք թայմերը, երբ

Կրկին սեղմեք համար:

կամ թարթում է:

կամ

թայմերը չեղարկելու

էջ 5

Նշում.

• ON և OFF կարող են սահմանվել միաժամանակ: նշանը ցույց է տալիս թայմերի գործառույթների հերթականությունը:

• Եթե ON/OFF թայմերի միացած լինելու ժամանակ հոսանքի խափանում է տեղի ունենում, տես

էջ 18 «Ավտոմատ վերագործարկման գործառույթ»:

HY-12

● ՇԱՀԱԳՈՐԾՄԱՆ ՁԵՌՆԱՐԿ ●

ՇԱԲԱԹԱԿԱՆ ԹԱՅՄԵՐԻ ՕԳՏԱԳՈՐԾՈՒՄ

• Շաբաթվա ամեն օրվա համար կարող է միացվել առավելագույնը 4 ON կամ OFF թայմեր:

• Շաբաթվա համար կարող է միացվել առավելագույնը 28 ON կամ OFF թայմեր:

Օրինակ՝ Շահագործվում է 24°C արթնացման պահից մինչև տնից դուրս

Երկուշաբթի

Շաբաթ

Կիրակի

գալը, և օգտագործվում է 27°C տուն հասնելու պահից մինչև քնելը՝ աշխատանքային օրերին: Շահագործվում է 27°C ուշ արթնացումից մինչև վաղ քուն ընթացքում՝ հանգստյան օրերին:

Կարգավորում1 Կարգավորում2 Կարգավորում3 Կարգավորում4

ON OFF ON OFF

Ուրբաթ

24°C 27°C

6:00 8:30 17:30 22:00

Կարգավորում1 Կարգավորում2

ON OFF

8:00 21:00

27°C

Նշում.

Հասարակ ON/OFF թայմերի կարգավորումը հասանելի է, երբ շաբաթական թայմերը միացված է: Այս դեպքում, ON/OFF թայմերը առավելություն ունի շաբաթական թայմերի հանդեպ; շաբաթական թայմերի գործարկումը նորից

կարվի՝ սովորական ON/OFF թայմերի ավարտից հետո:

Սեղմեք , և ON/OFF, ժամի և ջերմաստիճանի կառավարման համար:

Սեղմելով ընտրել ON/OFF թայմերը:

Սեղմելով կչեղարկեք թայմերի կարգավորումները:

* Սեղմեք և պահեք կոճակը՝ ժամը արագ փոխելու համար:

Սեղմեք և , որպեսզի շարունակեք կարգավորել թայմերը մյուս օրերի համար և/կամ թվերը:

Սեղմեք ավարտելու և շաբաթական թայմերի

կարգավորումները փոխանցելու համար:

կարող եք

Սեղմելով

կարող եք կարգավորել ժամը:

Օրինակ՝ [ON], [6:00]

և [24°C] ընտրված են:

Սեղմելով

կարող եք կարգավորել ջերմաստիճանը:

Շաբաթական թայմերի կարգավորում

* Համոզվեք, որ ընթացիկ ժամը և օրը ճիշտ են սահմանված:

Սեղմեք շաբաթական թայմերի կառավարման ռեժիմը բացելու համար:

* թարթումն անջատվում է, և

ցուցադրվում է ընթացիկ ժամը:

Նշում.

• Սեղմեք շաբաթական թայմերի տեղեկությունները ներքին բլոկին փոխանցելու համար: Ուղղեք հեռակառավարման վահանակը ներքին

բլոկին 3 վայրկյանների ընթացքում: Թայմերի կարգավորման ժամանակ շաբաթական մեկ օրից կամ մեկ թվից

• ավելի սահմանման դեպքում, հարկ չկա սեղմել

համար: Սեղմեք Շաբաթական թայմերի բոլոր կարգավորումները կպահպանվեն:

• Սեղմեք շաբաթական թայմերի կարգավորումների ռեժիմ մուտք գործելու համար, և սեղմեք և պահեք

շաբաթական թայմերի բոլոր կարգավորումները ջնջելու համար: Ուղղեք հեռակառավարման վահանակը դեպի ներքին բլոկը:

Սեղմեք շաբաթական թայմերը ՄԻԱՑՆԵԼՈՒ համար: (

* Երբ շաբաթական թայմերը ՄԻԱՑՎԱԾ է, այն շաբաթվա օրը, որի

թայմերի կարգավորումն արդեն արված է, կլուսավորվի:

բոլոր կարգավորումները ավարտելուց հետո:

վառվում է:)

ամեն կարգավորման

5 վայրկյանների ընթացքում՝

Կրկին սեղմեք շաբաթական թայմերը OFF անջատելու համար: (

անջատվում է:)

Նշում.

Պահպանված կարգավորումները չեն մաքրվում, երբ շաբաթական թայմերը ԱՆՋԱՏՎՈՒՄ է:

* թարթում է:

Սեղմեք և օրը և թիվը կարգավորելու համար:

Օրինակ՝ [Երկ Երք ... Կիր] և

[1] ընտրված են:

Սեղմելով կարող եք ընտրել շաբաթվա օրը:

* Բոլոր օրերը կարող են ընտրվել:

Սեղմելով կարող եք ընտրել թիվը:

HY-13

Շաբաթական թայմերի կարգավորումների ստուգում

Սեղմեք շաբաթական թայմերի կառավարման ռեժիմը բացելու համար:

* թարթում է:

Սեղմեք կամ հատուկ օրվա կամ համարի կարգավորումները տեսնելու համար:

Սեղմեք շաբաթական թայմերի կարգավորումներից դուրս գալու համար:

Նշում.

Երբ կարգավորումները դիտելու համար ընտրված են շաբաթվա բոլոր օրերը, և դրանց մեջ

կա տարբերբող կարգավորում, կցուցադրվի:

ՄԱՔՐՈՒՄ

Հրահանգներ.

• Նախքան մաքրելը անջատեք էլեկտրասնուցումը կամ անջատեք անջատիչը:

• Ուշադի՛ր եղեք, որպեսզի ձեռքով չդիպչեք մետաղական մասերին:

• Մի՛ օգտագործեք բենզին, լուծիչ նյութ, փայլեցնող փոշի և միջատասպան միջոցներ:

• Օգտագործե'ք միայն նոսրացված մեղմ լվացող միջոցներ:

• Մի՛ օգտագործեք կոշտ խոզանակ, կոշտ սպունգ կամ նմանատիպ այլ միջոց:

Օդի ֆիլտր

• Մաքրե՛ք 2 շաբաթը մեկ անգամ

• Հեռացրեք կեղտը փոշեկուլի օգնությամբ կամ լվացեք այն ջրով:

• Ջրով լվանալուց հետո պատշաճ կերպով չորացրեք այն ստվերում:

Առջևի վահանակ

1. Բացե՛ք առջևի վահանակը: Նշում. Չեք կարող հանել առջևի վահանակը:

Պտտե՛ք սևեռակիչները, ինչպես ցուցադրված է սլաքների ուղղությամբ, մինչև ձայն լսվի:

3. Դանդաղ իջեցրե՛ք առջևի վահանակը, սևեռիչների շնորհիվ այն բաց կմնա:

4. Սեղմե՛ք զտիչների լծակները, մի փոքր վերև հրե՛ք և քաշե՛ք դեպի ձեզ զտիչները հանելու համար:

5. Հուսալիորեն փակեք առջևի վահանակը և սեղմեք սլաքներով նշված դիրքերը:

Մաքրե՛ք առջևի վահանակը՝ չառանձնացնելով այն բլոկից:

• Սրբե՛ք չոր փափուկ կտորով:

Օգտագործե՛ք դրա համար նախատեսված ՉՈՐ ՓԱՓՈՒԿ ԿՏՈՐ: Մասերի համար՝ MAC-1001CL-E

•

• Մի՛ թրջեք առջևի վահանակը ջրում:

stopper

• Մի՛ թրջեք կամ լվացեք հորիզոնական թիակը:

• Ջրի ջերմաստիճանը չպետք է գերազանցի 50°C-ը:

• Հեռու պահեք մասերը արևի ուղիղ ճառագայթներից, ջերմությունից կամ կրակից:

• Մի՛ կիրառեք ավելորդ ուժային ներգործություն օդափոխիչի վրա, քանի որ դա կարող է առաջացնել ճաքեր կամ վնասվածք:

Օդը մաքրող սարք

Յուրաքանչյուր 3 ամիսը մեկ.

• Մաքրեսք կեղտը փոշեկուլի օգնությամբ: Եթե կեղտը հնարավոր չէ մաքրել

փոշեկուլով, ապա

• Թրջե՛ք զտիչը և զտիչի շրջանակը գոլ ջրի մեջ նախքան լվանալը:

• Լվանալուց հետո լավ չորացրեք այն ստվերում:

Օդը մաքրող զտիչ (Հոտազերծող զտիչ, սև)

Յ րաքանչյ ր 3 աﬕ սը ﬔ կ.

• Կեղտը մաքրե՛ք փոշեկուլով կամ զտիչն իր շրջանակով թողե՛ք գոլ ջրի մեջ 15 րոպե (30-ից 40°C): Լավ լվացե՛ք:

• Լվանալուց հետո լավ չորացրեք այն ստվերում:

• Զտիչը մաքրելուց հետո հոտազերծման ֆունկցիան վերականգնվում է:

Եթե կեղտը կամ հոտը հնարավոր չէ վերացնել մաքրելով, անհրաժեշտ է

• Փոխարինել այն օդի նոր մաքրման զտիչով:

• Մասերի համար՝ MAC-3010FT-E

և (Օդի մաքրման արծաթե իոններով

զտիչ, կապույտ, ընտրանքային)

Յուրաքանչյուր 3 ամիսը մեկ.

Մաքրեսք կեղտը

• փոշեկուլի օգնությամբ:

Եթե կեղտը հնարավոր չէ մաքրել փոշեկուլով, ապա.

•

Թրջեք ֆիլտրը և վերջինիս շրջանակը գոլ ջրի մեջ նախքան լվանալը:

• Լվանալուց հետո լավ չորացրեք այն ստվերում: Տեղադրեք օդային ֆիլտրի բոլոր ներդիրները:

Ամեն տարի.

Փոխարինեք այն նոր օդի մաքրման ֆիլտրով առավել գոհացուցիչ աշխատանքի համար:

•

• Մասերի համար MAC-2390FT-E

Կարևոր

•

Ներքին բլոկի մակերևույթը հեշտությամբ քերծվում է: Մի՛ քսեք կամ հարվածեք այն ինչ-որ կոշտ բանի: Բացի այդ, առջևի վահանակը տեղադրելիս կամ հանելիս ցուցաբերեք զգուշություն քերծվածքներից խուսափելու համար:

• Մի՛ օգտագործեք կոշտ կամ հղկող մաքրող նյութեր՝ ներքին բլոկի մակերևույթի քերծվածքներից խուսափելու համար: Ներքին բլոկի մակերևույթի վրա շատ հեշտ են մնում մատնահետքերը: Երբ

• նկատում եք մատնահետքեր, ապա նրբորեն մաքրեք դրանք չոր փափուկ կտորով:

• Եթե օգտագործում եք վաճառքում առկա քիմիական նյութով ներծծված կտոր, հետևե՛ք վերջինիս օգտագործման հրահանգներին:

• Մի՛ թողեք առջևի վահանակը բաց վիճակում երկար ժամանակով:

Այս տեղեկությունները հիմնված են REGULATION (EU) No 528/2012 վրա

ՄՈԴԵԼԻ ԱՆՎԱՆՈՒՄԸ

Համապատասխան

(Մասերի անվանումը)

MAC-2390FT-E ՖԻԼՏՐ

հոդվածներ

Ակտիվ նյութեր

(Համարը Քիմիական ռեֆերատիվ

ծառայության ռեեստրում (CAS))

Արծաթ ցինկ ցեոլիտ (130328-20-0)

Կարևոր

• Առավել լավ աշխատանքի և էլեկտրախնայողության համար պարբերաբար մաքրեք ֆիլտրերը: Աղտոտված ֆիլտրերը հանգեցնում են կոնդենսատի առաջացմանը

• օդորակչում, որը կարող է նպաստել սնկերի, օրինակ՝ բորբոսի աճին: Այդ պատճառով, խորհուրդ է տրվում մաքրել օդի ֆիլտրերը 2 շաբաթը մեկ անգամ:

• Մի՛ դիպչեք i-see սենսորին: Անվտանգության նկատառումներից ելնելով՝ օդը մաքրող սարքը չի գործարկվում մի

• քանի րոպե այն գործարկելուց կամ առջևի վահանակը բացելուց/փակելուց հետո:

• Մի՛ քանդեք օդը մաքրող սարքը:

• Մի՛ դիպչեք որևէ այլ մասի բացի օդը մաքրող սարքի շրջանակից:

Հատկանիշներ

Հակամանրէային

Օգտագործման հրահանգներ

(Անվտանգ օգտագործման

տեղեկատվություն)

• Օգտագործեք սույն ապրանքը համաձայն հրահանգների ձեռնարկի ցուցումների և միայն նախատեսված նպատակով:

• Մի՛ դրեք բերանի մեջ: Հեռու՛ պահեք երեխաներից:

HY-14

● ՇԱՀԱԳՈՐԾՄԱՆ ՁԵՌՆԱՐԿ ●

Wi-Fi ՄԻՋԵՐԵՍԻ ԿԱՐԳԱՎՈՐՈՒՄՆԵՐ

Այս Wi-Fi միջերեսը հաղորդում է կարգավիճակի մասին տեղեկությունները և վերահսկում հրահանգները MELCloud-ից` միանալով ներքին բլոկին:

Wi-Fi միջերես

Wi-Fi միջերեսի վերաբերյալ ծանոթություն

Համար Կետ Նկարագրություն

MODE (ՌԵԺԻՄ)

անջատիչ RESET (վերակայում)

անջատիչ ERR LED

(Նարնջագույն)

4 NET LED (Կանաչ) Այն ցույց է տալիս ցանցի վիճակը:

MODE LED

(Նարնջագույն)

6 UNIT LED (Կանաչ)

4 5 6

(1) MODE (ՌԵԺԻՄԻ) անջատիչ

• MODE (ՌԵԺԻՄԻ) անջատիչն օգտագործվում է ռեժիմների կոնֆիգուրացիաներ ընտրելուհամար:

(2) RESET (վերակայում) անջատիչ

• Սեղմած պահել RESET անջատիչը 2 վայրկյան՝ համակարգի վերագործարկման նպատակով:

• Սեղմած պահել RESET անջատիչը 14 վայրկյան՝ Wi-Fi միջերեսի գործարանային կարգավորումներին վերադառնալու նպատակով:

Wi-Fi միջերեսի՝ գործարանային վերակայման ժամանակ ԲՈԼՈՐ կոնֆիգուրացիոն տեղեկություններն անհետանալու են: Սույն գործողությունն իրականացնելիս՝ եղե՛ք հնարավորինս ուշադիր:

Այն ընտրում է ռեժիմը:

Այն վերակայում է համակարգը և ԲՈԼՈՐ կարգավորումները:

Այն ցույց է տալիս ցանցի սխալային վիճակը:

Այն ցույց է տալիս Մուտքի կետի ռեժիմի վիճակը:

Այն ցույց է տալիս ներքին բլոկի վիճակը:

ERR NET MODE UNIT

RESET

MODE

Բացեք առջևի վահանակը և հեռացրե՛ք Wi-Fi միջերեսը:

Կարգավորեք Wi-Fi միջերեսի և Ուղղորդչի հետ

էջ 14 (Առջևի վահանակ)

կապը: Նայեք ՏԵՂԱԴՐՄԱՆ ՈՒՂԵՑՈՒՅՑԸ և SETUP QUICK REFERENCE GUIDE (ՏԵՂԱԿԱՅՄԱՆ ՀԱՄԱՌՈՏ ՈՒՂԵՑՈՒՅՑ), որը տրամադրվել է բլոկի հետ միասին:

ՏԵՂԱԴՐՄԱՆ ՈՒՂԵՑՈՒՅՑԸ համար խնդրում ենք այցելել ներքոնշյալ ինտերնետային կայք: http://www.melcloud.com/Support

Ե՛տ տարեք Wi-Fi միջերեսը և փակեք առջևի վահանակը կարգավորումների ավարտից հետո:

էջ 14 (Առջևի վահանակ)

MELCloud Օգտագործման ձեռնարկի համար խնդրում ենք այցելել ներքոնշյալ ինտերնետային կայքը: http://www.melcloud.com/Support

Նշում.

• Նախքան Wi-Fi միջերեսի կարգավորումները սկսելը համոզվեք, որ Ուղղորդիչն ունի WPA2-AES կոդավորման կարգավորումների աջակցություն:

• Նախքան Wi-Fi միջերեսի օգտագործումը վերջնական օգտագործողը պետք է կարդա և ընդունի Wi-Fi ծառայության պայմանները:

• Սույն Wi-Fi միջերեսը Wi-Fi ծառայությանը միացնելու համար հնարավոր է Ուղղորդչի անհրաժեշտություն:

• Սույն Wi-Fi միջերեսը չի իրականացնի համակարգից որևէ օպերացիոն տվյալի հաղորդում այնքան ժամանակ, մինչև վերջնական օգտագործողը չգրանցվի և չընդունի Wi-Fi ծառայության պայմանները:

• Սույն Wi-Fi միջերեսը չպետք է տեղադրվի և միացվի այնպիսի Mitsubishi Electric համակարգի, որը նախատեսված է խիստ սառեցման կամ ջեռուցման համար:

• Wi-Fi միջերեսի կարգավորումները կատարելու ժամանակ խնդրում ենք գրանցել Wi-Fi միջերեսի կարգավորումների վերաբերյալ տեղեկությունները սույն ձեռնարկի վերջին էջում: Տեղափոխման կամ հեռացման դեպքում խնդրում ենք վերակայել Wi-Fi

• միջերեսը՝ գործարանային կարգավորումներով:

Mitsubishi Electric-ի Wi-Fi միջերեսը նախատեսված է Mitsubishi Electric-ի MELCloud Wi-Fi ծառայության հետ կապի համար: Երրորդ անձանց Wi-Fi միջերեսները չեն կարող միացվել MELCloud-ին: Mitsubishi Electric-ը պատասխանատվություն չի կրում (i) համակարգի կամ որևէ արտադրանքի ցածր արդյունավետության համար; (ii) համակարգի կամ արտադրանքի խափանման համար; կամ (iii) համակարգի կամ որևէ արտադրանքի կորստի կամ վնասի համար; որն առաջացել է կամ ծագել է որևէ երրորդ անձի Wi-Fi միջերեսի հետ միացումից և/կամ օգտագործումից կամ Mitsubishi Electric սարքավորման՝ որևէ երրորդ անձի Wi-Fi ծառայությանը միանալու արդյունքում:

HY-15

Mitsubishi Electric Կորպորացիայի կողմից MELCloud-ին առնչվող ամենավերջին տեղեկատվությանը կարող եք ծանոթանալ՝ այցելելով www.melcloud.com:

ԵՐԲ ԿԱՐԾՈՒՄ ԵՔ, ՈՐ ՈՐԵՎԷ ԽՆԴԻՐ Է ԱՌԱՋԱՑԵԼ

Անգամ եթե այս կետերը ստուգված են, երբ բլոկում ծագած խնդիրը չի լուծվում, դադարեցրե՛ք օդորակչի օգտագործումը և խորհրդակցե՛ք ձեր մատակարարի հետ:

Նշաններ Պարզաբանման և ստուգման կետեր

Ներքին Բլոկ

Բլոկը չի կարող գործարկվել:

Հորիզոնական թիակը չի շարժվում:

Վերսկսման ժամանակ բլոկը չի կարող աշխատել մոտ 3 րոպե:

Գոլորշին հեռացվում է ներքին բլոկի օդահեռ արտաթող անցքից:

ՀՈՐԻԶՈՆԱԿԱՆ ԹԻԱԿԻ պտտեցումը որոշակի ժամանակահատվածով դադարեցվում է, այնուհետև վերսկսվում:

COOL/DRY/FAN (ՍԱՌԸ/ՉՈՐ/ ՕԴԱՓՈԽՈՒՄ) ռեժիմներում SWING ընտրելու դեպքում ստորին հորիզոնական թիակը չի շարժվում:

Օդային հոսքի ուղղությունը փոխվում է աշխատանքի ընթացքում: Հորիզոնական թիակի ուղղությունը չի կարող փոխվել հեռակառավարման վահանակի միջոցով:

Ջեռուցման ռեժիմում աշխատանքը դադարեցվում է մոտ 10 րոպեով:

Երբ հիմնական էլեկտրամատակարարումը միացվում է, բլոկն ինքնուրույն գործարկվում է, անգամ եթե նշան չի ստացել հեռակառավարման վահանակից:

Երկու հորիզոնական թիակները հպվում են միմյանց: Հորիզոնական թիակները գտնվում են ոչ նորմալ դիրքում: Հորիզոնական թիակները չեն վերադառնում ճիշտ «փակ դիրքին»:

COOL/DRY (ՍԱՌԸ/ՉՈՐ) ռեժիմում, երբ սենյակի ջերմաստիճանը հասնում է սահմանվածին մոտ ջերմաստիճանի, արտաքին բլոկը կանգ է առնում, հետո ներքին բլոկը շարունակում է աշխատանքը արդեն ցածր արագությամբ:

Ներքին բլոկը ժամանակի ընթացքում գունազրկվում է:

Շահագործման ցուցիչ լույսը թույլ է: Բլոկը ձայնային ազդանշան չի հանում:

• Արդյո՞ք անջատիչը միացված է:

• Արդյո՞ք էլեկտրասնուցման խրոցը միացված է:

• Արդյո՞ք կարգավորված է ON թայմերը:

• Արդյո՞ք հորիզոնական և ուղղաձիգ թիակները պատշաճ կերպով են տեղադրված:

• Օդափոխիչի ճաղավանդակը դեֆորմացվա՞ծ է:

• Երբ անջատիչը միացված է, հորիզոնական թիակների դիրքը կվերականգնվի մոտավորապես մեկ րոպեում: Վերականգնման ավարտից հետո կշարունակվի հորիզոնական թիակների նորմալ աշխատանքը: Նույնը վերաբերում է նաև արտակարգ/վթարային սառեցման գործառույթին:

• Սա պաշտպանում է բլոկը՝ համաձայն միկրոպրոցեսորից ստացված ցուցումների: Խնդրում ենք սպասել:

Բլոկից ներթափանցող սառը օդը արագորեն

• սառեցնում է սենյակի ներսում առկա խոնավ օդը, և այն վերածում ջրային գոլորշու:

• Դա նրա համար է, որպեսզի ՀՈՐԻԶՈՆԱԿԱՆ ԹԻԱԿԻ պտտեցումը նորմալ կերպով իրականացվի:

• Սովորական է, երբ COOL/DRY/FAN (ՍԱՌԸ/ՉՈՐ/ ՕԴԱՓՈԽՈՒՄ) ռեժիմներում SWING-ն ընտրելու դեպքում ստորին հորիզոնական թիակը չի շարժվում:

• Երբ բլոկը գործարկվում է COOL (ՍԱՌԸ) կամ DRY (ՉՈՐ) ռեժիմներում և եթե օդը շարունակվում է ներքև փչել 0,5-ից 1 ժամ շարունակ, ապա օդային հոսքի ուղղությունը ավտոմատ կերպով փոխվում է վերին դիրք՝ կոնդենսացիան և կաթոցը բացառելու նպատակով:

•

Ջեռուցման ռեժիմում, երբ օդային հոսքի ջերմաստիճանը շատ ցածր է լինում կամ երբ ապասառեցում է իրականացվում, հորիզոնական թիակը ավտոմատ կերպով բերվում է հորիզոնական դիրքի:

• Արտաքին բլոկը ապասառեցման ռեժիմում է: Խնդրում ենք սպասել՝սա կարող է տևել առավելագույնը 10 րոպե: (Երբ դրսի ջերմաստիճանը շատ ցածր է, իսկ խոնավությունը՝ շատ բարձր, առաջանում են սառցաշերտեր):

• Այս մոդելները զինված են ավտոմատ վերսկսման գործառույթով: Երբ հիմնական էլեկտրամատակարարումը դադարեցվում է առանց հեռակառավարման վահանակի միջոցով բլոկի անջատման, և հետո այն վերականգնվում է, ապա բլոկը ավտոմատ կերպով սկսում է աշխատանքն այն նույն ռեժիմով, ինչ սահմանված էր հեռակառավարման վահանակի միջոցով նախքան էլեկտրասնուցման դադարեցումը: Տե՛ս «Ավտոմատ

վերագործարկման գործառույթը»:

Կատարեք հետևյալ գործողություններից մեկը.

•

Անջատեք և միացրեք անջատիչը: Համոզվեք, որ հորիզոնական թիակները շարժվում են դեպի ճիշտ «

փակ դիրքը»:

• Սկսեք և դադարեցրեք արտակարգ սառեցման գործառույթը և համոզվեք, որ հորիզոնական թիակները շարժվում են դեպի ճիշտ «փակ դիրքը»:

• Երբ սենյակի ջերմաստիճանը շեղվում է սահմանված ջերմաստիճանից, ներքին օդափոխիչը սկսում է աշխատել հեռակառավարման վահանակի կարգավորումներին համապատասխան:

• Թեև պլաստմասսան դեղնում է՝ պայմանավորված այնպիսի գործոններով, ինչպիսիք են ուլտրամանուշակագույն ճառագայթները և ջերմաստիճանը, այնուամենայնիվ, սաչի ազդում սարքի գործառույթների վրա:

•

NIGHT MODE (ԳԻՇԵՐԱՅԻՆ ՌԵԺԻՄ) ռեժիմը միացվա՞ծ է։

էջ 12

էջ 18

Բազմակի համակարգ

Եթե ներքին բլոկը չի շահագործվում, այն սկսում է տաքանալ, իսկ բլոկի միջից լսվում է ջրի հոսքի ձայնին նման ձայն:

Երբ ընտրվում է տաքացման գործարկումը, այն չի սկսվում անմիջապես:

• Սառեցուցիչի մի փոքր քանակ շարունակում է հոսել դեպի ներքին բլոկ, անգամ եթե այն այլևս չի շահագործվում:

• Երբ շահագործումն իրականացվում է արտաքին բլոկի ապասառեցման ընթացքում, տաք օդ դուրս փչելու համար կպահանջվի մոտ մի քանի րոպե (առավելագույնը՝ 10 րոպե):

Արտաքին բլոկ

Արտաքին բլոկի օդափոխիչը չի պտտվում, թեև կոմպրեսորը շարունակում է աշխատել: Անգամ եթե օդափոխիչը սկսում է պտտվել, այն քիչ անց կանգ է առնում:

• Դրսի ցածր ջերմաստիճանի դեպքում սառեցման ռեժիմում օդափոխիչն աշխատում է ընդմիջումներով, որպեսզի ապահովի սառեցման բավարար հզորություն:

Նշաններ Պարզաբանման և ստուգման կետեր

Արտաքին բլոկ

Ջուր է կաթում արտաքին բլոկից:

Սպիտակ ծուխը հեռացվում է արտաքին բլոկից:

Հեռակառավարման վահանակ

Հեռակառավարման վահանակի դիսփլեյը չի հայտնվում կամ թույլ է: Ներքին բլոկը չի արձագանքում հեռակառավարման վահանակի ազդանշանին:

Շահագործման ռեժիմը չի կարող փոխվել:

Չի սառեցնում կամ չի տաքացնում

Սենյակը հնարավոր չէ բավարար կերպով սառեցնել կամ տաքացնել:

Սենյակը հնարավոր չէ բավարար կերպով սառեցնել:

Սենյակը չի տաքանում բավարար կերպով:

Ջեռուցման ռեժիմում օդը շուտ դուրս չի մղվում:

Օդի հոսք

Ներքին բլոկի օդից տարօրինակ հոտ է գալիս:

Ձայն

Ճաքճքոցի ձայներ են լսվում:

«Շառաչուն» ձայներ են լսվում:

Մեխանիկական ձայներ են գալիս ներքին բլոկից:

Լսվում է հոսող ջրի ձայն:

Երբեմն լսվում են թշշացող ձայներ:

Թայմեր

Շաբաթական թայմերը չի աշխատում կարգավորումներին համապատասխան:

Բլոկն ինքնուրույն սկսում է/ դադարում է աշխատանքը:

Wi-Fi միջերես

Երբ սխալ է առաջանում ցանցի կարգավորումների կամ աշխատանքի ընթացքում:

• COOL(ՍԱՌԸ) և DRY(ՉՈՐ) ռեժիմներում աշխատանքի ընթացքում խողովակը կամ կցամասերը հովացվում են, որն առաջացնում է ջրի կոնդենսացիա:

• Ջեռուցման ռեժիմում աշխատանքի ընթացքում ջերմափոխանակիչում կուտակված ջուրը կաթում է: Ջեռուցման ռեժիմում աշխատանքի ընթացքում

• ապասառեցման գործարկումը հանգեցնում է արտաքին բլոկում գոյացող սառույցի հալմանն ու կաթոցին:

• Ջեռուցման ռեժիմում աշխատանքի ընթացքում ապասառեցման հետևանքով առաջացած գոլորշին սպիտակ ծխի է նման:

Էջ 14

էջ 5

էջ 8

էջ 12

Էջ 13

• Արդյո՞՛ք մարտկոցները պարպված են:

• Արդյո՞ք մարտկոցների բևեռները (+, -) ճիշտ են տեղադրված:

• Այլ էլեկտրական տեխնիկայի հեռակառավարման վահանակի որևէ կոճա՞կ է սեղմվել:

• Անջատե՛ք OPERATION LOCK-ը:

• Արդյո՞ք ջերմաստիճանի կարգավորումները ճիշտ են:

• Արդյո՞ք օդափոխիչի կարգավորումները ճիշտ են: Փոխեք օդափոխիչի արագությունը՝ դարձնելով այն

High (Բարձր) կամ Super High (Գերբարձր):

• Արդյո՞ք ֆիլտրերը մաքուր են: Արդյո՞ք ներքին բլոկի օդափոխիչը կամ

• ջերմափոխանակիչը մաքուր են:

•

Արդյո՞ք առկա է որևէ խոչընդոտ, որն արգելափակում է ներքին կամ արտաքին բլոկերի օդի ներթող և արտաթող անցքերը:

• Արդյոք կա՞ բաց սպատուհան կամ դուռ:

• Հնարավոր է, որ որոշակի ժամանակ պահանջվի սահմանված ջերմաստիճանին հասնելու համար կամ հնարավոր չլինի հասնել սահմանված ջերմաստիճանին` կախված սենյակի չափից, շրջակա միջավայրի ջերմաստիճանից և այլնից:

• NIGHT MODE (ԳԻՇԵՐԱՅԻՆ ՌԵԺԻՄ) ռեժիմը միացվա՞ծ է։

Երբ սենյակում օգտագործվում է օդափոխիչ կամ գազի

• վառարան, սառեցման բեռնվածքն ավելանում է, որը կարող է ոչ բավարար սառեցման պատճառ հանդիսանալ:

• Երբ դրսի ջերմաստիճանը բարձր է, սառեցման արդյունքը կարող է լինել ոչ բավարար:

• Երբ դրսի ջերմաստիճանը ցածր է, ջեռուցման արդյունքը կարող է լինել ոչ բավարար:

• Սպասեք, մինչև բլոկը սկսի դուրս մղել տաք օդ:

• Արդյո՞ք ֆիլտրերը մաքուր են:

• Արդյո՞ք ներքին բլոկի օդափոխիչը կամ ջերմափոխանակիչը մաքուր են:

Բլոկը կարող է ներքաշել պատի, գորգի, կահույքի, հագուստի

• և այլ իրերի բույրերը՝ դուրս փչելով դրանք օդի հետ միասին:

• Այս ձայնը կարող է առաջանալ առջևի վահանակի լայնացման/նեղացման կամ այլ պատճառով՝ կապված ջերմաստիճանի փոփոխության հետ:

Այս ձայնը լսվում է, երբ դրսի օդը ջրահեռացման խողովակից

• ներծծվում է՝ միացնելով օդաքաշը կամ օդափոխիչը, դուրս մղելով ջրահեռացման խողովակով հոսող ջուրը:

Այս ձայնը լսվում է նաև, երբ դրսի օդը փչում է ջրահեռացման

խողովակի մեջ այն դեպքում, երբ դրսում ուժեղ քամի է:

•

Սա անջատման ձայներն են այն դեպքում, երբ միացնում/անջատում են օդափոխիչը կամ կոմպրեսորը:

• Սա բլոկի միջով հոսող սառեցուցիչի կամ ջրի կոնդենսատի ձայնն է:

• Սա այն ձայնն է, երբ սառեցուցիչի հոսքը բլոկի ներսում փոխվում է:

• Արդյո՞ք միացված է ON/OFF timer-ը: Կրկին փոխանցել շաբաթական թայմերի

• կարգավորման տվյալները ներքին բլոկ: Երբ տվյալները հաջողությամբ փոխանցվում են, ներքին բլոկից լսվում է երկար ազդանշանային ձայն: Երբ տեղեկությունների փոխանցումը ձախողվում է, ներքին բլոկից լսվում են 3 կարճ ազդանշանային ձայներ: Համոզվեք, որ

տվյալները հաջողությամբ փոխանցվել են:

•

Երբ էլեկտրամատակարարումը անջատվում է և հիմնական էլեկտրասնուցումը դադարեցվում է, ներքին բլոկի ներկառուցված ժամացույցի ցուցմունքը սխալ կլինի: Արդյունքում շաբաթական թայմերը նորմալ չի աշխատի:

Համոզվեք, որ հեռակառավարման վահանակը

այնպիսի տեղում է, որտեղից ներքին բլոկը կարող է ստանալ ազդանշան:

• Արդյո՞ք միացված է շաբաթական թայմերը:

Տե՛ս ՏԵՂԱԴՐՄԱՆ ՈՒՂԵՑՈՒՅՑԸ: ՏԵՂԱԴՐՄԱՆ ՈՒՂԵՑՈՒՅՑԸ համար խնդրում ենք այցելել ներքոնշյալ ինտերնետային կայք: http://www.melcloud.com/Support

էջ 5

էջ 7

էջ 5

HY-16

● ՇԱՀԱԳՈՐԾՄԱՆ ՁԵՌՆԱՐԿ ●

ԵՐԲ ԿԱՐԾՈՒՄ ԵՔ, ՈՐ ՈՐԵՎԷ ԽՆԴԻՐ Է ԱՌԱՋԱՑԵԼ

Հետևյալ դեպքեր

• Երբ ներքին բլոկից ջուր է արտահոսում կամ կաթում:

• Երբ շահագործման ցուցիչ լույսը թարթում է:

• Երբ հաճախակի է անջատիչի խափանումը:

• Հեռակառավարման ազդանշանը չի հասնում այն սենյակ, որտեղ օգտագործվում է էլեկտրական ON/OFF տիպի ֆլյուրեսցենտային լամպ (ինվերտերային տիպի ֆլյուրեսցենտային լամպ և այլն):

• Օդորակչի շահագործմանը խոչընդոտում են ռադիո- կամ հեռուստա- ընդունիչները: Ազդակիր սարքի համար կարող է պահանջվել ուժեղարար:

• Երբ լսվում են ոչ նորմալ ձայներ:

• Երբ սառեցուցիչի արտահոսք է նկատվում:

ում դադարեցրե՛ք օդորակչի օգտագործումը և խորհրդակցեք ձեր մատակարարի հետ:

HY-17

ՇԱՀԱԳՈՐԾՈՒՄ ԱՐՏԱԿԱՐԳ ՌԵԺԻՄՈՒՄ

ԱՎՏՈՄԱՏ ՎԵՐԱԳՈՐԾԱՐԿՄԱՆ ԳՈՐԾԱՌՈՒՅԹ

Երբ հեռակառավարման վահանակը չի կարող օգտագործվել...

Կարելի է ակտիվացնել արտակարգ ռեժիմը՝ սեղմելով արտակարգ ռեժիմում շահագործման կոճակը (E.O. SW) նեքին բլոկի վրա:

Ամեն անգամ, երբ սեղմվում է E.O. SW կոճակը, շահագործումը փոխվում է հետևյալ հերթականությամբ:

Շահագործման ցուցիչ լույս

Վթարային COOL

Եթե շահագործման ընթացքում տեղի է ունենում էլեկտրաէներգիայի անջատում կամ հիմնական հոսանքի անջատում, ապա ավտոմատ կերպով միանում է «Ավտոմատ վերագործարկման գործառույթ»-ն այն նույն ռեժիմով, որը սահմանված էր հեռակառավարման վահանակի միջոցով՝ նախքան հիմնական հոսանքի անջատումը: Եթե կանթայմերի կարգավորումներ, դրանք չեղարկվում են, և բլոկը սկսում է աշխատանքը, երբ հոսանքը կրկին միանում է:

Եթե դուք չեք ցանկանում օգտագործել այս գործառույթը, խնդրում ենք խորհրդակցել ծառայության ներկայացուցիչի հետ, քանի որ բլոկի կարգավորումները պետք է փոխվեն:

ՏԵՂԱԴՐՄԱՆ ՎԱՅՐԸ ԵՎ

ԷԼԵԿՏՐԱԿԱՆ ԱՇԽԱՏԱՆՔ

Վթարային HEAT

Stop

Ընտրել ջերմաստիճանը՝ 24°C Օդափոխիչի արագությունը՝ Միջին Հորիզոնական թիակ՝ Auto

Նշում.

•

Շահագործման առաջին 30 րոպեները փորձնական են: Ջերմաստիճանի կարգավորումը չի աշխատում, և օդափոխիչի արագությունը դրված է ուժեղի վրա:

• Վթարային տաքացման ժամանակ օդափոխիչի արագությունը աստիճանաբար աճում է՝ տաք օդ փչելու համար: Վթարային սառեցման ժամանակ հորիզոնական թիակի դիրքը վերականգնվում

• է մոտավորապես մեկ րոպեի ընթացքում, հետո սկսվում է շահագործումը:

ԵՐԲ ՕԴՈՐԱԿԻՉԸ ՉԻ ՕԳՏԱԳՈՐԾՎԵԼՈՒ

ԵՐԿԱՐ ԺԱՄԱՆԱԿ

Գործարկել COOL ռեժիմով ամենաբարձր ջերմաստիճանային կարգավորումներով կամ FAN

ռեժիմով 3-ից 4 ժամվա ընթացքում:

• Սա չորացնում է բլոկի ներսը:

• Օդորակիչի մեջ խոնավությունը նպաստավոր պայմաններ է ստեղծում սնկերի, օրինակ՝ բորբոսի առաջացման համար:

Սեղմեք

Անջատեք անջատիչը և/կամ հանեք

շահագործումը դադարեցնելու համար:

էլեկտրամատակարարման խրոցը:

էջ 7

Տեղադրման վայրը

Մի՛ տեղադրեք օդորակիչը հետևյալ վայրերում.

• Վայրեր, որտեղ առկա են մեքենայի յուղեր:

• Աղերով հարուստ վայրեր, օրինակ՝ ծովափնյա վայրեր:

• Վայրեր, որտեղ կուտակվում են ծծմբային գազեր, օրինակ՝ տաք աղբյուրներ, կոյուղի, կեղտաջրեր: Վայրեր, որտեղ յուղ է թափված կամ որտեղ տարածված են յուղային ամպիկներ

• (գոլորշի, ծուխ) (օրինակ՝ կերակուր պատրաստելու տարածքներ, գործարաններ, որտեղ պլաստմասսայի հատկանիշները կարող են փոփոխվել կամ վնասվել):

• Վայրեր, որտեղ առկա են բարձր հաճախականություն կամ անլար սարքավորումներ:

• Վայրեր, որտեղ արտաքին բլոկի օդի արտաթող անցքը խցանված է:

• Վայրեր, որտեղ աշխատանքի ձայնը կամ արտաքին բլոկից դուրս մղվող օդը կարող է խանգարել հարևանությամբ գտնվող տներին:

• Խորհուրդ է տրվում ներքին բլոկը տեղադրել 1,8 մ-ից 2,3 մ բարձրության վրա: Հնարավորության դեպքում խորհրդակցեք մատակարարի հետ: Մի՛ շահագործեք օդորակիչը ներքին շինարարական աշխատանքների և

• ներքին հարդարման աշխատանքների ընթացքում, ինչպես նաև հատակի լաքապատման աշխատանքների ընթացքում: Նման աշխատանքների ավարտից հետո պատշաճ կերպով օդափոխեք սենյակը՝ նախքան օդորակչի գործարկումը: Այլապես, դա կարող է նպաստել ցնդող մասնիկների կուտակմանը օդորակչի ներսում, որն էլ կբերի ջրի արտահոսքի կամ գոլորշու ցողման:

•

Մի՛ օգտագործեք Wi-Fi միջերեսը բժշկական էլեկտրասարքավորումների մոտակայքում կամ այն մարդկանց մոտ, ովքեր կրում են այնպիսի բժշկական սարքեր, ինչպիսիք են սրտախթանիչը և իմպլանտացված կարդիովերտեր-դեֆիբրիլյատորը:

Դա կարող է պատահարի հանգեցնել՝ բժշկական սարքավորման կամ սարքի

խափանումների հետևանքով:

• Այս սարքավորումը պետք է տեղադրվի և օգտագործվի` օգտագործողից կամ դիտորդներից նվազագույնը 20 սմ հեռավորության վրա: Մի՛ օգտագործեք Wi-Fi միջերեսը այլ հեռակառավարվող սարքերի, միկրոալիքային

• վառարանի, անլար հեռախոսների կամ ֆաքսիմիլային սարքերի մոտակայքում:

Դա կարող է առաջացնել աշխատանքի խափանումներ:

• Ներսի սարքը պետք է տեղադրվի այնպիսի սենյակում, որի մակերեսը գերազանցում է նշված հատակային մակերեսը: Խնդրում ենք կապ հաստատել մատակարարի հետ:

Հանեք բոլոր մարտկոցները հեռակառավարման վահանակի միջից:

Օդորակիչը նորից օգտագործելիս.

Մաքրեք օդի ֆիլտրերը: Էջ 14

Ստուգե՛ք, որ ներքին և արտաքին բլոկերի օդի ներթող և արտաթող անցքերը փակ չեն:

Ստուգե՛ք՝ արդյոք հողակցումը կատարված է պատշաճ կերպով:

Տե՛ս «ՇԱՀԱԳՈՐԾՄԱՆ ՆԱԽԱՊԱՏՐԱՍՏՈՒԹՅՈՒՆՆԵՐ»՝ հետևելով հրահանգներին:

էջ 5

Տեղադրման վայրը պետք է առնվազն 3 մ հեռու գտնվի հեռուստացույցից, ռադիոյից և այլն: Այն վայրերում, որտեղ կապը թույլ է, ավելի մեծ տարածություն թողեք դրսի սարքի և ազդակիր սարքի ընդունիչի միջև, եթե

Ֆլյուրեսցենտային լամպի ազդեցություններից խուսափելու համար անհրաժեշտ է այն հնարավորինս հեռու պահել:

1 մ կամ ավելին

Անլար հեռախոս կամ շարժական հեռախոս

Ինվերտերային տիպի ֆլյուրեսցենտային լամպ

Տարածություն թողեք՝ խուսափելու համար պատկերի խաթարումից կամ աղմուկից:

1 մ կամ ավելին

Ռադիո

Հեռուստացույց

օդորակիչը խանգարում է ռադիո- կամ հեռուստա- ընդունիչներին:

Օպտիմալ արդյունավետության, ինչպես նաև սարքի երկարակեցության համար արտաքին բլոկը պետք է տեղադրել լավ օդափոխվող չոր վայրում:

100 մմ կամ ավելին

3 մ կամ ավելին

(25, 35, 50VG2 25, 35VGHZ2/50HZ, 60) 200/500 մմ կամ ավելին

պատ և այլն

Էլեկտրական աշխատանք

• Օդորակչի համար ապահովեք առանձին հոսանքամատակարարում:

• Համոզվեք, որ պահպանում եք անջատիչի հզորությունը:

Եթե հարցեր ունեք, կապ հաստատեք ձեր մատակարարի հետ:

HY-18

● ՇԱՀԱԳՈՐԾՄԱՆ ՁԵՌՆԱՐԿ ●

ԲՆՈՒԹԱԳՐԵՐ

Մոդել

Ֆունկցիա Էլեկտրամատակարարում ~ /Ն, 230 В, 50 Հ Հզորություն կՎ - - 2,5 3,2 2,5 3,2 3,5 4,0 5,0 6,0 5,0 6,0 6,1 6,8 Ներմուծում կՎ - - 0,485 0,60 0,485 0,60 0,82 0,82 1,38 1,48 1,38 1,48 1,79 1,81

Քաշ

Սառնագենտի տարողությունը (R32)

IP կոդ

Թույլատրելի չափից բարձր աշխատանքային ճնշում

Աղմուկի աստիճան (SPL)

Ներսի Դրսի

Ներսի կգ 14,5 (W) 15,5 (V, R, B) 15 (W) 16 (V, R, B) Դրսի կգ - 33 34 34 40 55 55

Ներսի IP 20 Դրսի - IP 24 LP ps ՄՊա - 2,77 HP ps ՄՊա 4,17 Ներսի

(Գերհզոր/ Հզոր/Միջին/ Ցածր/ Կամաց)

Դրսի

MSZ-LN18VG2 MSZ-LN25VG2 MSZ-LN35VG2 MSZ-LN50VG2 MSZ-LN60VG2

Սառեցում Տաքացում Սառեցում Տաքացում Սառեցում Տաքացում Սառեցում Տաքացում Սառեցում Տաքացում Սառեցում Տաքացում Սառեցում Տաքացում

կգ - 0,80 0,85 0,85 1,25 1,45 1,45

դԲ

42/36/29/

45/38/29/

23/19

(Ա)

դԲ

- - 46 49 46 49 49 50 51 54 51 54 55 55

(Ա)

MUZ-LN25VG2 MUZ-LN25VGHZ2

42/36/29/

23/19

45/38/29/

24/19

42/36/29/

23/19

45/38/29/

24/19

MUZ-LN35VG(HZ)2

43/36/29/

45/38/29/

24/19

MUZ-LN50VG2 MUZ-LN50VGHZ MUZ-LN60VG

46/39/35/

47/39/34/

46/39/35/

47/39/34/

31/27

29/25

31/27

29/25

49/45/41/

37/29

49/45/41/

37/29

Երաշխավորված շահագործման ամպլիտուդա

Դրսի

MUZ-LN25/35VGHZ2

MUZ-LN50VGHZ

Սառեցում

Տաքացում

Վերին շեմ

Ստորին շեմ

Վերին շեմ

Ստորին շեմ

Ներսի

32°C DB

23°C WB

21°C DB

15°C WB

27°C DB

—

20°C DB

—

MUZ-LN25/35/50VG2

MUZ-LN60VG

46°C DB

—

-10°C DB

—

24°C DB

18°C WB

-15°C DB

-16°C WB

Wi-Fi միջերես

Մոդել MAC-567IFB-E

Ներածման լարումը պ. տ. 12,7 В (ներսի սարքից) Էլեկտրաէներգիայի սպառում ԱՌԱՎ. 2 Վտ Չափերը Բարձրութ × լայն × խորութ (մմ) 79×44×18,5 Քաշ (գ) 60 (ներառյալ մալուխը) Հաղորդիչի հզորության մակարդակը

(ԱՌԱՎ.) RF ալիք 1 կ ~ 13 կ (2412~2472 ՄՀ) Ռադիո արձանագրություն IEEE 802.11b/g/n (20) Կոդավորումը AES Նույնականացումը WPA2-PSK Ծրագրի տարբերակը XX.00

Համապատասխանության հռչակագրի համար այցելեք ստորև բերված կայքը: http://www.melcloud.com/Support

17,5 դԲ/մՎտ @IEEE 802.11b

46°C DB

—

-10°C DB

—

24°C DB

18°C WB

-25°C DB

-26°C WB DB՝ Չոր լամպ

WB՝ Թաց լամպ

Նշում.

1. Վարկանիշի վիճակը Սառեցում — Ներսի՝ 27°C DB, 19°C WB Դրսի՝ 35°C DB Տաքացում — Ներսի՝ 20°C DB Դրսի՝ 7°C DB, 6°C WB

2. LN18-ը չունի բնութագրեր եզակի համադրության համար: Այս ներքին բլոկների մոդելները միայն բազմահամակարգ օդորակիչների համար են:

Բազմահամակարգի բնութագրերի համար դիմե՛ք ձեր

մատակարարին և/կամ փնտրեք կատալոգում:

HY-19

ПЕРЕКЛАД ОРИГІНАЛУ

ЗМІСТ

■ ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ 1

■ УТИЛІЗАЦІЯ 3

■ НАЗВИ ОКРЕМИХ ЧАСТИН ПРИЛАДУ 4

■ ПІДГОТОВКА ПРИЛАДУ ДО ЕКСПЛУАТАЦІЇ 5

■ РОБОТА ДАТЧИКА I-SEE 6

■ ВИБІР РЕЖИМІВ ЕКСПЛУАТАЦІЇ 7

■ РЕГУЛЮВАННЯ ШВИДКОСТІ ВЕНТИЛЯТОРА ТА НАПРЯМКУ ПОВІТРЯНОГО ПОТОКУ 8

■ РЕЖИМ AIRFLOW CONTROL 9

■ РЕЖИМ ABSENCE DETECTION 9

■ РОБОТА В РЕЖИМІ I-SAVE 10

■ РОБОТА ECONO COOL 10

■ РЕЖИМ NIGHT MODE (НІЧНИЙ РЕЖИМ) 11

■ ОЧИЩЕННЯ ПОВІТРЯ 11

■ РЕЖИМ POWERFUL 12

■ РОБОТА ТАЙМЕРА (ТАЙМЕР ON/OFF) 12

■ РОБОТА ТИЖНЕВОГО ТАЙМЕРА 13

■ ЧИЩЕННЯ 14

■ НАЛАШТУВАННЯ ІНТЕРФЕЙСУ Wi-Fi 15

■ ЯКЩО ЗДАЄТЬСЯ, ЩО ПРИЛАД НЕСПРАВНИЙ 16

■ АВАРІЙНА ЕКСПЛУАТАЦІЯ 18

■ ЯКЩО КОНДИЦІОНЕР ПЛАНУЄТЬСЯ НЕ ВИКОРИСТОВУВАТИ ТРИВАЛИЙ ЧАС 18

■ ФУНКЦІЯ АВТОМАТИЧНОГО ПОВТОРНОГО ЗАПУСКУ 18

■ МІСЦЕ ВСТАНОВЛЕННЯ І ЕЛЕКТРОМОНТАЖНІ РОБОТИ 18

■ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ 19

ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ

Значення символів на внутрішньому та зовнішньому блоці

УВАГА!

(небезпека займання)

Уважно прочитайте ці ІНСТРУКЦІЇ З ЕКСПЛУАТАЦІЇ перед початком використання кондиціонера.

Персонал обслуговування зобов’язаний уважно прочитати ІНСТРУКЦІЇ З ЕКСПЛУАТАЦІЇ та ПОСІБНИК З УСТАНОВЛЕННЯ перед початком робіт.

Додаткову інформацію можна знайти в ІНСТРУКЦІЯХ З ЕКСПЛУАТАЦІЇ, ПОСІБНИКУ З УСТАНОВЛЕННЯ та подібних документах.

• Оскільки цей виріб містить деталі, що обертаються або здатні уразити електричним струмом, обов'язково прочитайте ці «Правила техніки безпеки» перед початком використання.

• Обов'язково дотримуйтеся інструкцій, що позначено позначкою «Обережно», оскільки вони містять інформацію, важливу для вашої безпеки.

• Після ознайомлення з цим посібником зберігайте його разом із посібником з монтажу в зручному місці, де його легко можна буде знайти у випадку потреби.

Позначки та їхнє значення

УВАГА!

ОБЕРЕЖНО!

У разі неправильного поводження з приладом є високий ризик серйозної небезпеки, наприклад загибелі, важких травм тощо.

Неправильне поводження може призвести за певних обставин до серйозної небезпеки.

У цьому пристрої використовується займистий холодоагент. У разі витоку холодоагенту та його контакту з вогнем або джерелом тепла утворюється шкідливий газ і виникає небезпека займання.

Значення символів, що використовуються в цьому посібнику

: Суворо забороняється.

: Ретельно дотримуйтесь інструкцій.

: Забороняється встромляти пальці або палички тощо. : Забороняється ставати на внутрішній/зовнішній прилад або ставити на них

будь-які предмети.

: Небезпека ураження електричним струмом. Будьте обережні!

: Обов'язково від'єднайте штепсель шнура живлення від мережевої розетки.

: Обов'язково вимкніть живлення.

: Небезпека займання.

: Забороняється торкатися вологими руками.

: Не допускається розпліскування води на блок.

УВАГА!

Підключіть шнур живлення безпосередньо до розетки. Не користуйтеся подовжувачем і не підключайте до розетки змінного струму одночасно декілька пристроїв.

•

Це може призвести до перегріву, пожежі або ураження електричним струмом.

Переконайтеся, що штепсель чистий, і надійно вставте його в мережеву розетку.

• Забруднення штепселя може призвести до пожежі або ураження електричним струмом.

Не скручуйте, не тягніть, не ушкоджуйте і не змінюйте шнур живлення. Не піддавайте його дії тепла і не ставте на нього важкі предмети.

• Це може призвести до пожежі або ураження електричним струмом.

Під час експлуатації не виконуйте вмикання/вимикання вимикача та не від'єднуйте/під’єднуйте штепсель.

• Це може призвести до утворення іскрових розрядів, які здатні спричинити пожежу.

• Після вимикання внутрішнього блока за допомогою пульта дистанційного керування, обов'язково встановіть вимикач на «OFF» або вийміть штепсель.

Не знаходьтеся під потоком холодного повітря протягом тривалого часу.

• Це може бути шкідливим для вашого здоров'я.

UK-1

З метою правильної та безпечної експлуатації даного пристрою, обов’язково перед його використанням прочитайте дану інструкцію з експлуатації.

ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ

Користувач не повинен монтувати, переміщувати, розбирати, модифікувати або ремонтувати блок.

• Неправильне поводження з кондиціонером може призвести до виникнення пожежі, ураження електрострумом, травм або витікання води. Проконсультуйтеся з дилером.

• У разі пошкодження кабелю живлення його слід замінити у виробника або його сервісного представника задля уникнення небезпечної ситуації.

Під час монтажу, переміщення або техобслуговування приладу стежте, щоб в охолоджувальний контур не потрапила інша речовина, окрім зазначеного холодоагенту (R32).

• Присутність будь-якої чужорідної речовини, наприклад повітря, може призвести до аномального підвищення тиску, наслідком якого може бути вибух або травма.

• Використання будь-якого іншого холодоагенту, крім призначеного для системи, призведе до механічної відмови, несправності системи або поломки блока. У найгіршому випадку це може створити серйозну загрозу небезпеки, пов'язану з виробом.

Пристрій не призначений для використання людьми (включаючи дітей) з обмеженими фізичними, сенсорними або психічними можливостями та відсутністю досвіду й знань. Таким людям можна користуватися пристроєм лише під наглядом особи, відповідальної за безпеку, або після інструктажу з користування.

Діти повинні бути під наглядом і не гратися з пристроєм. Забороняється встромляти пальці, палички або інші предмети

в повітрозабірні або повітровипускні отвори.

• Невиконання цієї вимоги може призвести до отримання травми, оскільки під час експлуатації вентилятор обертається з високою швидкістю.

У разі виникнення підозрілих факторів (наприклад, запах горіння) вимкніть кондиціонер і вийміть штепсель із розетки або встановіть вимикач у положення «OFF».

• При продовженні експлуатації в таких умовах може статися несправність, пожежа або ураження електричним струмом. У такому випадку зверніться до дилера.

Якщо кондиціонер не здійснює охолодження або обігрів, можливо, стався витік холодоагенту. У разі витоку холодоагенту зупиніть роботу пристрою, добре провітріть приміщення й зверніться до дилера. Якщо під час ремонту необхідне заправлення блока холодоагентом, зверніться за детальними відомостями до спеціаліста з обслуговування.

• Холодоагент, що використовується в системі кондиціонера, не становить небезпеки для здоров’я. Зазвичай витік холодоагенту не відбувається. Проте в разі витоку холодоагенту та його контакту з вогнем або джерелом тепла, наприклад з тепловентилятором, парафіновим нагрівачем або духовою піччю, утворюється шкідливий газ і виникає небезпека займання.

Користувачеві забороняється робити спроби очищення внутрішньої частини внутрішнього блока. У разі необхідності очищення блока зверніться до дилера.

• Застосування неналежних очисних засобів може призвести до пошкодження пластикових матеріалів усередині блока, що у свою чергу загрожує витоком води. Потрапляння очисного засобу на електричні деталі двигуна призведе до несправності, виділення

диму або пожежі.

• Пристрій слід зберігати в приміщенні без безперервно працюючих джерел займання (наприклад, відкритого полум’я, працюючого газового приладу або електричного обігрівача).

• Пам’ятайте, що холодоагенти можуть не мати запаху.

• Не використовуйте засоби для прискорення розморожування або очищення приладу, якщо їх не рекомендовано виробником.

• Не проколюйте пристрій та не спалюйте його.

Внутрішній блок має встановлюватися в приміщеннях, площа яких перевищує вказане далі значення. Зверніться за консультацією до дилера.

У разі підключення внутрішнього блоку до зовнішнього блоку універсального типу із холодоагентом R32 зверніться до дилера стосовно вказаної площі для розміщення обладнання.

Цей прилад призначається для використання спеціалістами або особами, що пройшли відповідне навчання, у крамницях, легкій промисловості та сільськогосподарських підприємствах, а також для комерційного використання неспеціалістами.

Не торкайтеся пристрою очищення повітря у верхній частини внутрішнього блока під час роботи.

ОБЕРЕЖНО

Забороняється торкатися повітрозабірного отвору або алюмінієвих пластин внутрішнього/зовнішнього блока.

• Це може призвести до травм.

Забороняється наносити на блок інсектициди або легкозаймисті аерозолі.

• Це може призвести до пожежі або деформації блока.

Під прямим потоком повітря не повинні знаходитися домашні тварини чи рослини.

Це може призвести до травмування тварин або пошкодження рослин.

•

Забороняється ставити інші електроприлади або меблі під внутрішній/зовнішній блок.

• На них можуть потрапити краплі води з блока та призвести до пошкодження чи несправності.

Забороняється залишати блок на пошкодженій підставці.

• Блок може впасти та завдати травми.

Під час експлуатації чи очищення блока не слід знаходитися на нестійкому предметі.

• При падінні можна отримати травми.

Забороняється тягнути за шнур живлення.

• Це може призвести до розриву частин дротів, що, у свою чергу, може викликати перегрів або пожежу.

Забороняється заряджати та розбирати елементи живлення й кидати їх у вогонь.

Це може призвести до витоку електроліту, виникнення пожежі або вибуху.

•

Забороняється використовувати блок протягом більше 4 годин за високої вологості (80% відносної вологості або вище) і (або) коли відчинено зовнішні двері чи вікна.

• Це може призвести до витоку водного конденсату з кондиціонера, який, у свою чергу, може намочити та пошкодити меблі.

• Водний конденсат у кондиціонері може сприяти появі грибків, наприклад плісняви.

Забороняється використовувати блок в особливих цілях, наприклад для зберігання продуктів, розведення тварин, вирощування рослин, зберігання прецизійних пристроїв або предметів мистецтва.

Це може призвести до зниження якості або зашкодити тваринам і рослинам.

•

Не піддавайте прилади спалювання впливу прямого потоку повітря.

• Це може призвести до неповного згоряння.

Забороняється класти елементи живлення в рот із будь-яких причин, оскільки є ризик випадково їх проковтнути.

• Попадання елемента живлення в травну систему може стати причиною задухи та/або отруєння.

Перед очищенням блока вимкніть його та вийміть штепсель із розетки або встановіть вимикач у положення «OFF».

Якщо блок планується не використовувати впродовж тривалого часу, вийміть штепсель живлення з розетки та встановіть вимикач у положення «OFF».

• На блоці може накопичуватися бруд, що може спричинити перегрів або пожежу.

Замініть усі елементи живлення пульта дистанційного керування новими, однакового типу.

• Використання старого елемента живлення разом із новим може призвести до перегріву, витоків або вибуху.

Якщо електроліт потрапить на шкіру або одяг, ретельно змийте його чистою водою.

•

Якщо електроліт потрапить в очі, ретельно промийте їх чистою водою та негайно зверніться до лікаря.

Забезпечте достатню вентиляцію під час роботи блока разом із приладами спалювання.

• Недостатня вентиляція може призвести до кисневого голодування.

Установлюйте вимикач у положення «OFF» під час грози та в разі ризику удару блискавкою.

• Удар блискавки може пошкодити блок.

Після використання кондиціонера протягом декількох сезонів виконайте огляд і обслуговування окрім звичайного очищення.

• Скупчення бруду або пилу всередині блока може призвести до появи неприємного запаху, грибків (наприклад, плісняви), засмічення дренажного каналу та витікання води з внутрішнього блока. Зверніться до дилера з питань огляду та обслуговування, що потребують спеціальних знань і навичок.

Не торкайтеся до вимикачів мокрими руками.

• Це може призвести до ураження електричним струмом.

Забороняється виконувати очищення кондиціонера водою або встановлювати на нього предмети, що містять воду, наприклад вази з квітами.

• Це може призвести до пожежі або ураження електричним струмом.

Не ставайте на зовнішній блок і не ставте на нього ніякі предмети.

• При падінні (або падінні предметів) можна отримати травми.

ВАЖЛИВО

Забруднені фільтри є причиною утворення конденсату в кондиціонері, що сприяє появі грибків, наприклад плісняви. Тому рекомендується очищати повітряні фільтри кожні 2 тижні.

Перед початком експлуатації переконайтеся, що горизонтальні заслінки закриті. У разі початку роботи за відкритих горизонтальних заслінок вони можуть не повернутися в правильне положення.

UK-2

ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ

Інформація про інтерфейс Wi-FiВстановлення

УВАГА!

Для встановлення кондиціонера повітря зверніться до свого дилера.

• Установку не повинен здійснювати користувач, оскільки для цього потрібні спеціальні знання та вміння. Неправильне встановлення кондиціонера може призвести до витоків води, виникнення пожежі або ураження електричним струмом.

Забезпечте для кондиціонера окреме джерело живлення.

• Недотримання цієї вимоги може призвести до перегріву або пожежі.

Забороняється встановлювати прилад у місцях можливого витоку займистого газу.

• Витік і накопичення газу поруч із зовнішнім блоком може призвести до вибуху.

Забезпечте правильне заземлення блока.

•

Забороняється приєднувати дріт заземлення до газових та водопровідних труб, громовідводів чи дротів телефонного заземлення. Неправильне заземлення може призвести до ураження електричним струмом.

ОБЕРЕЖНО

Установлюйте вимикач із захистом від витоків на землю з урахуванням місця встановлення кондиціонера (наприклад, у місцях із високою вологістю).

• Якщо вимикач із захистом від витоків на землю не встановлено, існує ризик ураження електричним струмом.

Переконайтеся, що злив води здійснюється належним чином.

• У разі неправильного використання дренажного каналу вода з внутрішнього/зовнішнього блока може капати, намочуючи або пошкоджуючи меблі.

Виникнення незвичайних умов

Негайно вимкніть кондиціонер і зверніться до дилера.

(Неналежне поводження з пристроями може призвести до серйозних наслідків, зокрема тяжких травм або смерті.)

Цим пристроєм можуть користуватися діти віком від 8 років та особи зі зниженою фізичною, сенсорною чи розумовою спроможністю, а також ті, хто не має достатнього досвіду й знань, за умови, що вони знаходяться під наглядом або проінструктовані щодо користування пристроєм у безпечний спосіб та усвідомлюють небезпеку, пов’язану з таким користуванням.

Не допускайте гри дітей з цим пристроєм. Чищення й технічне обслуговування на рівні користувача не може проводиться дітьми без нагляду дорослих.

Не використовуйте інтерфейс Wi-Fi поблизу електричного обладнання медичного призначення або поруч із людьми, які використовують медичні пристрої, як-от кардіостимулятори чи імплантовані кардіовертери-дефібрилятори.

• Це може призвести до нещасного випадку в разі несправності медичного обладнання або пристрою.

Не допускається монтаж інтерфейсу Wi-Fi поряд із пристроями, що керуються в автоматичному режимі, як то автоматичні двері чи пристрої пожежної сигналізації.

• Це може призвести до нещасних випадків внаслідок несправності обладнання.

Не торкайтеся інтерфейсу Wi-Fi вологими руками.

• Це може призвести до пошкодження пристрою, ураження електричним струмом або пожежі.

Не допускається розпліскування води на інтерфейс Wi-Fi або його експлуатація в ванній кімнаті.

• Це може призвести до пошкодження пристрою, ураження електричним струмом або пожежі.

У випадку падіння інтерфейсу Wi-Fi або пошкодження тримача чи кабелю витягніть з розетки вилку живлення або розімкніть контакти автомата захисту електричного кола.

• Це може призвести до пожежі або ураження електричним струмом. У такому випадку зверніться до дилера.

ОБЕРЕЖНО

(Неналежне поводження з пристроями може призвести до серйозних наслідків, як-от травм або нанесення шкоди будівлі.)

Забороняється ступати на ненадійно встановлену драбинку при виконанні настройки чи чищення інтерфейсу Wi-Fi.

• При падінні можна отримати травми.

Не допускається експлуатація інтерфейсу Wi-Fi поруч з іншими бездротовими пристроями, мікрохвильовими печами, бездротовими телефонами чи апаратами факсимільного зв’язку.

• Це може призвести до несправностей.

УВАГА!

УТИЛІЗАЦІЯ

З питань утилізації цього виробу зверніться до дилера.

Примітка.

Ця позначка дійсна виключно для країн ЄС. Цю позначку надруковано відповідно до Директиви 2012/19/EU, стаття 14 «Інформація для користувачів» та додаток IX, та/або до Директиви 2006/66/EC, стаття 20 «Інформація для кінцевих користувачів» та

Fig. 1

додаток II.

Цей виріб MITSUBISHI ELECTRIC розроблено та виготовлено з матеріалів та компонентів найвищої якості, які придатні для переробки та/або повторного використання. Ця позначка означає, що електричне та електронне обладнання, елементи живлення та акумулятори після завершення терміну експлуатації потрібно утилізувати окремо від побутових відходів. Якщо під позначкою надруковано хімічний символ (Fig. 1), це означає, що елемент живлення або акумулятор містять важкі метали в певній концентрації. Ця концентрація позначається таким чином: Hg: ртуть (0,0005%), Cd: кадмій (0,002%), Pb: свинець (0,004%) У країнах ЄС існують системи окремого збирання використаних електричних та електронних виробів, елементів живлення та акумуляторів. Будь ласка, утилізуйте своє обладнання, елементи живлення й акумулятори належним чином у місцевих центрах збирання/переробки відходів. Допоможіть зберегти наше спільне навколишнє середовище!

UK-3

● ІНСТРУКЦІЇ З ЕКСПЛУАТАЦІЇ ●

НАЗВИ ОКРЕМИХ ЧАСТИН ПРИЛАДУ

Внутрішній блок Пульт дистанційного керування

Передня панель

Повітряний фільтр

Фільтр очищення повітря (дезодорувальний фільтр, чорний, фільтр очищення повітря з іонами срібла, синій, не входить до комплекту)

Заводська табличка *1

Індикаторна лампочка роботи

Горизонтальна заслінка

Повітровипускний отвір

(Очищення повітря) (Живлення)

Повітрозабірний отвір

Зовнішній блок

Повітрозабірні отвори (ззаду та збоку) Заводська табличка *1

Охолоджувальні труби

Дренажний шланг

Повітровипускний отвір

Пристрій очищення

С. 14

повітря

Інтерфейс Wi-Fi

С. 15

Датчик i-see (температура на рівні під-

Перемикач аварійної експлуатації

С. 18

Зона прийому сигналів із пульта дистанційного керування

логи)

С. 6

Індикатор необхідності заміни елемента живлення

Зона робочого дисплея

Кнопки регулювання температури

С. 7

Кнопка вибору

С. 7

режиму Кнопка енергоз-

береження під час охолодження ECONO COOL

С. 10

Кнопка управління потужністю POWERFUL

Кнопка збереження i-save

Кнопка NIGHT MODE (нічний режим)

Кнопка датчика SENSOR (i-see)

Кнопка годинника CLOCK

С. 10

С. 11

С. 6

С. 5

С. 12

С. 5

Зона випромінювання сигналу Радіус дії сигналу: прибл. 6 м

Під час отримання сигналу внутрішній блок подає звуковий сигнал.

Кнопка OFF/ON (зупинка/робота)

Кнопка керування швидкістю вентилято-

С. 8

ра Кнопка управління

шириною заслінки WIDE VANE

Кнопка управління заслінкою VANE

Кнопка очищувача PURIFIER

DIRECTION (напрямок)

Кнопки налаштування часу й таймера TIME, TIMER

кнопка forward (вперед) кнопка backward (назад)

Кнопки налаштування тижневого таймера WEEKLY TIMER

Кнопка скидання RESET

Кришка Щоб відкрити пульт дистанційного керування, зсуньте кришку вниз. Щоб отримати доступ до кнопок тижневого таймера, зсуньте кришку ще далі.

С. 8

С. 11

С. 9

С. 5, 12

С. 5, 13

С. 5

Вихідний дренажний отвір

Вигляд зовнішніх блоків може відрізнятися. *1 Рік та місяць виготовлення вказано на заводській табличці.

Пульт дистанційного керування

Коли пульт дистанційного керування не використовується, тримайте його поруч із кондиціонером.

Користуйтеся тільки пультом дистанційного керування, що постачається в комплекті з приладом. Не використовуйте інші пульти дистанційного керування. Якщо 2 або більше внутрішніх блоків установлено близько один до одного, то один із внутрішніх блоків може помилково прийняти сигнал пульта дистанційного керування, спрямованого на інший блок.

UK-4

ПІДГОТОВКА ПРИЛАДУ ДО ЕКСПЛУАТАЦІЇ

Підготовка до експлуатації: Вставте штепсель шнура живлення в мережеву розетку та (або) увімкніть вимикач.

Установлення елементів живлення в пульт дистанційного керування

Натисніть

кнопку скидання RESET.

Зніміть передню

кришку.

Спочатку встановіть

негативний полюс лужних елементів живлення AAA.

Установіть передню кришку.

Примітка.

• Перевірте полярність елементів живлення.

•

Не застосовуйте елементи живлення з марганцю та такі, що протікають. Це може призвести до несправності пульта дистанційного керування.

• Не користуйтеся акумуляторними елементами живлення.

•

Індикатор необхідності заміни елементів живлення починає світитися, коли рівень заряду елемента живлення знижується. Приблизно через 7 днів після того, як цей індикатор почав світитися, пульт дистанційного керування припиняє працювати.

• Замінюйте всі елементи живлення новими однакового типу.

•

Елементи живлення можна використовувати приблизно 1 рік. Проте елементи живлення, термін зберігання яких вийшов, служитимуть менше.

• Обережно натисніть кнопку скидання RESET тонким предметом. Якщо кнопку скидання RESET не буде натиснуто, пульт дистанційного

керування може працювати неправильно.

Установка поточного часу

Щоб указати день,

натисніть кнопку

Натисніть кнопку

годинника CLOCK.

DAY.

Визначення місця монтажу

Пульт дистанційного керування треба налаштувати з урахуванням місця монтажу внутрішнього блока.

Місце монтажу

Ліворуч Відстань до об'єктів (стіна, шафа тощо) ліворуч становить менше 50 см

Відстань до об'єктів (стіна, шафа тощо) ліворуч та праворуч становить більше 50 см

Центр Праворуч Відстань до об'єктів (стіна, шафа тощо) праворуч становить менше 50 см

(Ліворуч) (Центр) (Праворуч)

Щоб налаштувати час, натис-

ніть кнопку TIME або кнопку

Ще раз натисніть

кнопку годинника CLOCK.

TIMER. Кожне натискання кнопки переводить годинник на 1 хвилину вперед/назад (на 10 хвилин у разі довгого натискання).

Примітка.

• Обережно натисніть кнопку годинника CLOCK тонким предметом.

Примітка.

Як налаштувати пульт дистанційного керування тільки для конкретного внутрішнього блока

В одній кімнаті можна використовувати максимум 4 внутрішні блоки з безпровідними пультами дистанційного керування. Щоб внутрішні блоки працювали окремо з кожним пультом дистанційного керування, призначте кожному пульту номер відповідно до номера внутрішнього блока. Це налаштування можна встановити виключно за таких умов:

• Пульт дистанційного керування ВИМКНЕНО.

(1) Щоб увійти в режим сполучення, на пульті дистанційного керування натисніть

кнопку

(2) Знову натисніть кнопку

го керування.

Кожне натискання кнопки змінює номер у такому порядку: 1 → 2 → 3 → 4. (3) Натисніть кнопку , щоб завершити налаштування сполучення. Після встановлення вимикача в положення «ON» (Увімкнуто) пульт дистан-

ційного керування, який першим надіслав сигнал на внутрішній блок, вважа-

ється пультом дистанційного керування для цього внутрішнього блока.

Після встановлення внутрішній блок отримує сигнал лише з призначеного йому

пульта дистанційного керування.

та утримуйте протягом 2 секунд.

і призначте номер кожному пульту дистанційно-

Зона Ліворуч Центр Праворуч

Дисплей пульта дистанційного керування

Щоб увійти в режим настроювання положення, натисніть на пульті дистанційного керування та утримуйте протягом 2 с.

Оберіть потрібне положення установки натисканням .

(Під час кожного натискання по черзі відображаються наступні позиції:)

(Центр) (Праворуч) (Ліворуч)

Щоб завершити настроювання положення, натисніть .

Примітка.

Положення установки можна налаштувати виключно за таких умов.

• Пульт дистанційного керування вимкнено.

• Тижневий таймер не налаштовано.

• Зміни в тижневий таймер зараз не вносяться.

UK-5

● ІНСТРУКЦІЇ З ЕКСПЛУАТАЦІЇ ●

РОБОТА ДАТЧИКА I-SEE

У режимі керування i-see температура в приміщенні регулюється на основі відчутної температури.

Щоб активувати режим керування i-see, натисніть в режимі COOL (охолодження), DRY (сушіння), HEAT (обігрів) або AUTO (авто).

• Обережно натисніть за допомогою тонкого предмета.

Засвітиться . (Зона робочого дисплея)

•

Стандартне значення параметра: «активно».

•

Декілька разів натисніть , щоб вимкнути режим керування i-see.

Скасу-

вання

Примітка.

Як визначати присутність людей

• Коли кондиціонер починає працювати, датчик i-see аналізує температуру кімнати, обертаючись за годинниковою стрілкою та проти неї.

• Потім він визначає присутність людей за їхнім рухом на основі теплових слідів.

Діапазон визначення

Датчик i-see не аналізує температуру в наведених нижче місцях:

• Поверхня стіни, на якій установлено кондиціонер

• Місце під кондиціонером

• Простір, відмежований від кондиціонера певним об’єктом (наприклад, меблями)

Він може не визначати людей або об’єкти належним чином у наведених нижче умовах:

• За високої температури підлоги та стіни (наприклад, коли кондиціонер запускається влітку)

• Якщо люди перебувають під ковдрою або мають на собі багато одягу За наявності об’єкта, температура якого різко змінюється за короткий час

•

• Якщо вікна та двері малі або розташовані далеко від кондиціонера

• Якщо датчик не може визначити джерело тепла, наприклад від малих дітей або домашніх тварин

• У разі використання підігріву підлоги або електричного килима

• Якщо люди не рухаються після початку роботи кондиціонера

Інформацію про

с. 9 .

та див. у розділі «Виявлення відсутності» на

UK-6

ВИБІР РЕЖИМІВ ЕКСПЛУАТАЦІЇ

Режим AUTO (автоматичне перемикання)

Пристрій обирає режим роботи відповідно до різниці між температурою в приміщенні та заданою температурою. У режимі AUTO пристрій змінює режим (COOL (охолодження) ↔ HEAT (обігрів)), коли температура приміщення протягом більш 15 хвилин відрізняється від заданої більше ніж на приблизно 2° C.

Примітка.

Не радимо використовувати режим Auto, якщо цей внутрішній блок підключено до зовнішнього блока типу MXZ. Якщо одночасно працюють кілька внутрішніх блоків, пристрій може бути не здатний перемкнути режим роботи між COOL (охолодження) та HEAT (обігрів). У цьому випадку внутрішній блок переходить у режим очікування (див. таблицю індикаторної лампочки роботи).

Режим COOL (охолодження)

Насолоджуйтесь прохолодним повітрям бажаної температури.

Примітка.

Не користуйтеся режимом COOL (охолодження) за наднизької температури ззовні (менше –10°C). Водний конденсат у блоці може капати й замочувати та пошкоджувати меблі тощо.

Щоб розпочати роботу, натисніть .

Щоб обрати робочий режим, натисніть . Кожне натискання змінює режим у наступному порядку.

(AUTO) (COOL) (DRY) (HEAT) (FAN)

Щоб настроїти температуру, натисніть або . Кожне натискання збільшує або зменшує температуру на 1°C.

Щоб припинити роботу, натисніть .

Режим DRY (сушіння)

Осушення повітря в приміщенні. При цьому температура в приміщенні може трохи зменшитися. У режимі DRY (сушіння) не можна настроювати температуру.

Режим HEAT (обігрів)

Насолоджуйтеся теплим повітрям бажаної температури.

Режим FAN (вентиляція)

Забезпечує циркуляцію повітря в приміщенні.

Примітка.

Після експлуатації в режимах COOL/DRY (охолодження/сушіння) рекомендується перемикнути пристрій у режим вентиляції FAN, щоб просушити внутрішній блок зсередини.

Примітка.

Мультисистемна робота

З одним зовнішнім блоком можуть працювати два та більше внутрішніх блоків. Якщо кілька внутрішніх блоків працюють разом, то охолодження/ сушіння/вентиляція й обігрів не можуть виконуватися одночасно. Якщо на одному блоці вибрано режим COOL (охолодження)/DRY (сушка)/FAN (вентиляція), а на іншому HEAT (обігрів) або навпаки, то той блок, що було вибрано пізніше, перейде в режим очікування.

Індикаторна лампочка роботи

Індикаторна лампочка роботи відображає робочий стан блока.

Індикація Робочий стан

Режим очікування (лише під час мультисистемної роботи)

Горить Блимає

UK-7

● ІНСТРУКЦІЇ З ЕКСПЛУАТАЦІЇ ●

РЕГУЛЮВАННЯ ШВИДКОСТІ ВЕНТИЛЯТОРА ТА НАПРЯМКУ ПОВІТРЯНОГО ПОТОКУ

Вертикальний напрямок повітряного потоку

Щоб вибрати напрямок повітряного потоку, натисніть

мок повітряного потоку в такому порядку.

. Кожне натискання змінює напря-

Швидкість вентилятора

Щоб вибрати швидкість вентилятора, натисніть

. Кожне натискання змінює швидкість вентиля-

тора в такому порядку.

(AUTO) (

Безшумний режим

•

Коли задано AUTO, внутрішній блок подає два короткі звукові сигнали.

• Щоб прискорити охолодження/обігрів приміщення, збільште швидкість вентилятора. Рекомендується зменшити швидкість вентилятора, коли приміщення охолоне/нагріється.

•

Для зменшення шуму використовуйте низькі швидкості вентилятора.

Примітка.

Мультисистемна робота

Якщо кілька внутрішніх блоків разом працюють з одним зовнішнім блоком у режимі обігріву, температура повітряного потоку може бути низькою. У

цьому випадку радимо встановити швидкість вентилятора на AUTO.

) (

Hизький

) (Cередній) (Bисокий) (Hадвисокий)

(AUTO) (1) (2) (3) (4) (5)

(AUTO) ............ Заслінки встановлено в положення, в якому напрямок

(Вручну) .......... Для ефективного кондиціювання повітря встановіть

(Гойдання) ...... Заслінка періодично рухається вгору та вниз.

• Коли задано AUTO, внутрішній блок подає два короткі звукові сигнали.

• Щоб змінити напрямок повітряного потоку, обов'язково скористайтеся пультом дистанційного керування. Пересування горизонтальних заслінок вручну призведе до їх несправності.

• Якщо ввімкнути перемикач, положення горизонтальних заслінок буде скинуто приблизно за хвилину, після чого вони почнуть рухатися. Те саме відбувається під час аварійного охолодження.

• Якщо здається, що горизонтальні заслінки знаходяться в незвичайному положенні, див. с. 16 .

• Права й ліва горизонтальні заслінки, установлені на одному рівні, можуть бути недостатньо вирівняні.

повітряного потоку є найефективнішим. COOL/DRY/ FAN: горизонтальне положення. HEAT: положення (4).

COOL/DRY у верхнє положення, а HEAT — в нижнє. Якщо вибрати нижнє положення під час COOL/DRY, заслінка автоматично перейде у верхнє положення (1) після 0,5—1 год., щоб запобігти капанню конденсату.

(ГОЙДАННЯ)

Горизонтальний напрямок повітряного потоку

Щоб вибрати напрямок повітряного потоку, натисніть

повітряного потоку в такому порядку.

. Кожне натискання змінює напрямок

(ГОЙДАННЯ)

UK-8

РЕЖИМ AIRFLOW CONTROL

РЕЖИМ ABSENCE DETECTION

Режим регулювання потоку повітря забезпечує кондиціонування повітря відповідно до розташування людини в кімнаті, яке визначається датчиком i-see.

Щоб активувати режим AIRFLOW CONTROL (регу-

лювання потоку повітря), натисніть кнопку в режимі COOL (охолодження), DRY (осушення), HEAT (обігрів) або AUTO (автоматично). Цей режим є доступним лише тоді, коли активний режим керування i-see.

Кожне натискання кнопки змінює тип режиму AIRFLOW CONTROL (регулювання потоку повітря) у такому порядку:

(INDIRECT) (DIRECT) (EVEN) (OFF)

INDIRECT (НЕПРЯМИЙ) :

людина буде менше знаходитися

під дією прямого потоку повітря.

DIRECT (ПРЯМИЙ)

: кондиціонування повітря здійсню-

ється переважно в зоні безпосередньої близькості від людини.

EVEN (РІВНОМІРНИЙ)

: пристрій визначає зону, де людина

проводить більшу частину часу, і вирівнює температуру цієї зони.

• Вибір напрямків горизонтальних і вертикальних потоків здійснюється автоматично. Якщо в приміщенні знаходиться декілька осіб, ефективність режиму

• AIRFLOW CONTROL (регулювання потоку повітря) може зменшитися.

• Якщо напрямок повітряного потоку, визначений у режимі INDIRECT (непрямий), усе ще лишається дискомфортним, відрегулюйте його вручну. С. 8

Скасування режиму керування i-see автоматично призводить до скасування режиму AIRFLOW CONTROL (регулювання потоку повітря).

• Також режим AIRFLOW CONTROL (регулювання потоку повітря) буде скасовано, якщо натиснути кнопку VANE (керування заслінками) або WIDE VANE (керування шириною заслінок).

Якщо в приміщенні нікого немає, ця функція автоматично активує режим економії енергії або режим автоматичного вимкнення.

Щоб активувати режим економії енергії при відсутності людини, натисніть кнопку

та утримуйте її, доки на робочому дисплеї пульта дистанційного керування не з’явиться

Щоб активувати режим автоматичного вимкнення при відсутності людини натисніть кнопку

та утримуйте її, доки на робочому дисплеї пульта дистанційного керування не з’явиться

Знову натисніть кнопку , щоб вимкнути режим

ABSENCE DETECTION (виявлення відсутності).

Скасу-

вання

Людини не виявлено

Протягом 10 хв

Режим економії енергії

Режим автоматичного вимкнення

Нормальний режим

•

Якщо пристрій вимикається в режимі автоматичного вимкнення при відсутності людини, дисплей пульта дистанційного керування продовжує вказувати,

що пристрій знаходиться в робочому стані. Щоб відновити роботу пристрою, натисніть кнопку , а потім натисніть кнопку ще раз.

• Коли встановлено таймер OFF (вимкнення), пріоритет надається таймеру вимкнення.

• Режим економії енергії при відсутності людини і режим автоматичного вимкнення при відсутності людини недоступні під час роботи в режимі POWERFUL (інтенсивне).

• Якщо людину не буде виявлено при нормальному режимі роботи, пристрій не буде вимкнено, навіть якщо активовано режим автоматичного вимкнення при відсутності людини.

Протягом 1 год.

Режим економії енергії

Режим підвищеної економії енергії

Вимкнення

Людину виявлено

Нормальний режим

UK-9

● ІНСТРУКЦІЇ З ЕКСПЛУАТАЦІЇ ●

РОБОТА В РЕЖИМІ I-SAVE

Функція спрощеного повторного введення дозволяє викликати бажані (задані раніше) значення параметрів єдиним натисканням кнопки . Повторне натиснення цієї кнопки повертає попереднє значення параметра.

Щоб вибрати режим i-save (енергозбереження), натисніть

дження), ECONO COOL (охолодження з енергозбереженням), HEAT (обігрів) або NIGHT MODE (нічний режим).

Налаштуйте температуру, швидкість вентилятора та напрямок повітряного потоку.

• Щоб обрати те саме значення параметра наступного разу, просто натисніть

• Можна зберегти два значення параметра. (Одна для COOL/ ECONO COOL, інша для HEAT.)

• Виберіть потрібну температуру, швидкість вентилятора та напрямок повітряного потоку для приміщення.

під час роботи в режимі COOL (охоло-

РОБОТА ECONO COOL

Змінний напрямок потоку повітря створює відчуття більшої прохолоди, ніж незмінний. Мікропроцесор автоматично змінює задану температуру та напрямок повітряного потоку. Можна виконувати охолодження та одночасно забезпечувати комфорт. Так можна заощаджувати енергію.

Щоб розпочати охолодження в режимі енергозбереження ECONO COOL, натисніть COOL с. 7 .

Блок виконує гойдання у вертикальному напрямку за різними циклами відповідно до температури потоку повітря.

Щоб вимкнути режим ECONO COOL, ще раз натисніть

•

У разі натискання кнопки VANE (керування заслінками) чи POWERFUL (інтенсивний) режим ECONO COOL також вимикається.

у режимі

Щоб припинити роботу в режимі i-save, ще раз натисніть

• Також можна припинити роботу в режимі i-save, якщо натиснути кнопки MODE або POWERFUL.

Примітка.

Приклад використання

1. Режим із низьким енергоспоживанням Задавайте температуру на 2–3°C тепліше в режимі COOL та прохолодні-

ше в режимі HEAT. Таке значення параметра використовується для приміщень, де немає людей, а також під час сну.

2. Збереження часто використовуваних значень параметрів Зберігайте улюблені значення параметрів для режимів COOL (охоло-

дження), ECONO COOL (охолодження з енергозбереженням), HEAT (обігрів) і NIGHT MODE (нічний режим). Це дозволить вибрати потрібні значення параметрів одним натисканням кнопки.

UK-10

РЕЖИМ NIGHT MODE (НІЧНИЙ РЕЖИМ)

ОЧИЩЕННЯ ПОВІТРЯ

В режимі NIGHT MODE (нічний режим) змінюється яскравість індикатора режиму роботи, вимикається звуковий сигнал і обмежується рівень шуму зовнішнього блока.

Щоб увімкнути режим NIGHT MODE (нічний режим), натисніть

• Індикаторна лампочка роботи потьмяніє.

• Звуковий сигнал буде вимкнено для всіх випадків, окрім запуску та зупинки роботи.

• Рівень шуму зовнішнього блока буде нижче значення, вказаного в розділі «ТЕХНІЧНІ ХАРАКТЕРИСТИКИ».

під час роботи.

Щоб скасувати режим NIGHT MODE (нічний режим), ще раз натисніть

Примітка.

• Рівень шуму зовнішнього блока може не змінитися після запуску пристрою, під час спрацьовування захисту або в залежності від інших умов експлуатації.

• Швидкість обертання вентилятора внутрішнього блока не зміниться. Індикаторну лампочку роботи буде складно побачити в яскраво освітленій

• кімнаті.

• Виконання операції POWERFUL (інтенсивне) у режимі NIGHT MODE (нічний режим) збільшить рівень шуму зовнішнього блока.

• Рівень шуму зовнішнього модуля не знижуватиметься під час роботи комплексної системи.

У режимі очищення повітря AIR PURIFYING пристрій, що вбудовано у внутрішній блок, зменшує кількість грибків, вірусів, плісняви й алергенів.

Щоб розпочати роботу в режимі очищення повітря AIR PURIFYING, натисніть

• Спалахує лампа AIR PURIFYING. (Зона дисплея)

Щоб припинити роботу в режимі очищення повітря AIR PURIFYING, ще раз натисніть

• Лампа AIR PURIFYING гасне. (Зона дисплея)

Примітка.

• Ніколи не торкайтеся пристрою очищення повітря, коли він працює. Хоча пристрій очищення повітря має безпечну конструкцію, торкання до нього може спричинити нещасний випадок через ураження електричним струмом великої напруги.

• Під час роботи з очищення повітря можна чути шиплячий звук. Цей звук утворюється розрядами в плазмі. Це не свідчить про несправність.

• Якщо передню панель зачинено не повністю, лампа очищення повітря не ввімкнеться.

UK-11

● ІНСТРУКЦІЇ З ЕКСПЛУАТАЦІЇ ●

РЕЖИМ POWERFUL

Щоб розпочати роботу в інтенсивному режимі POWERFUL, натисніть

Швидкість вентилятора: спеціальна швидкість для режиму POWERFUL Горизонтальна заслінка: встановіть положення заслінки або спрямуйте по-

•

В інтенсивному режимі POWERFUL не можна настроювати температуру.

Щоб припинити роботу в режимі POWERFUL, ще раз натисніть .

• Також робота в режимі POWERFUL автоматично припиняється за 15 хвилин або після натискання кнопок OFF/ON, FAN, ECONO COOL або i-save.

у режимі COOL або HEAT с. 7 .

вітряний потік униз під час настроювання AUTO

РОБОТА ТАЙМЕРА (ТАЙМЕР ON/OFF)

Щоб настроїти таймер, натисніть під час роботи або .

(таймер ВВІМКНЕННЯ): Пристрій вмикається в заданий час.

(таймер ВИМКНЕННЯ): Пристрій вимикається в заданий час.

* Блимає або .

Переконайтеся, що поточний час і дата встановлені правильно. С. 5

Щоб настроїти час таймера, натисніть (Збільшення) і

Кожне натискання змінює встановлений час на 10 хвилин вперед/ назад.

• Настройте таймер, поки блимають

(Зменшення).

або .

Щоб скасувати дію таймера, ще раз натисніть або .

Примітка.

• Таймери ввімкнення та вимкнення можна настроювати разом. Позначка відображає порядок операцій таймера.

• Якщо живлення відмовить, коли налаштовано таймер увімкнення/ви-

мкнення, див. с. 18 , «Функція автоматичного повторного запуску».

UK-12

РОБОТА ТИЖНЕВОГО ТАЙМЕРА

• Для окремих днів тижня можна налаштувати максимум 4 таймери ввімкнення або вимкнення.

• Для тижня можна налаштувати максимум 28 таймерів вимикання або вмикання.

Приклад Підтримує 24°C у період від прокидання до виходу з дому та 27°C у період з повернення

додому до лягання спати у робочі дні.

Підтримує 27°C у період від пізнього прокидання до раннього лягати спати у вихідні дні.

Значення1 Значення2 Значення3 Значення4

Пн

ON OFF ON OFF

Пт

Сб

Нд

Примітка.

Коли ввімкнено тижневий таймер, доступний параметр простого таймера ON/OFF. У цьому випадку таймер ON/OFF має пріоритет перед тижневим таймером. Робота тижневого таймера відновиться після завершення роботи простого таймера ON/OFF.

24°C 27°C

6:00 8:30 17:30 22:00

Значення1 Значення2

ON OFF

8:00 21:00

27°C

Щоб задати вимкнення/увімкнення, час та температуру, натисніть

У разі натискання буде вибрано таймер ON/OFF (ввімкнення/вимкнення).

Натискання скасовує значення параметра таймера.

* Щоб швидко змінити час, натисніть і утримуйте кнопку.

, та .

Натискання

регулює час.

Приклад Вибрано

[ON], [6:00] та [24°C].

Натискання

регулює температуру.

Натисніть та , щоб продовжити настроювання таймера для інших днів та/або номерів.

Натисніть , щоб завершити й передати значення параметра тижневого таймера.

* Значок

блимав, гасне, і відображається поточний час.

, що

Примітка.

•

Натисніть , щоб передати значення параметрів тижневого таймера на внутрішній блок. Спрямуйте пульт дистанційного керування на внутрішній блок та утримуйте його протягом 3 с.

•

Під час настроювання таймера для більш ніж одного дня тижня або більш ніж одного номера не треба натискати ки. Після настроювання всіх параметрів один раз натисніть дуть збережені всі значення параметрів тижневого таймера.

•

Натисніть , щоб увійти в режим настроювання тижневого таймера, а тоді натисніть і утримуйте тижневого таймера. Спрямуйте пульт дистанційного керування на внутрішній блок.

упродовж 5 с, щоб стерти всі значення параметрів

для кожної настрой-

. Бу-

Настроювання тижневого таймера

* Переконайтеся, що поточний час і дата встановлені правильно.

Щоб увійти в режим настроювання тижневого таймера, натисніть .

* Блимає .

Щоб вибрати день та номер параметра, натисніть та .

При натисканні буде вибрано день тижня, який треба налаштувати.

* Можна вибрати всі дні.

Приклад Вибрано [Mon Tue

Для вибору номера параметра натискайте

... Sun] та [1].

Щоб увімкнути тижневий таймер, натисніть . (Спалахує .)

* Якщо тижневий таймер увімкнено, світиться той день тижня, для

якого настроєно таймер.

Щоб вимкнути тижневий таймер, ще раз натисніть . ( гасне.)

Примітка.

Після вимкнення тижневого таймера збережені значення параметрів не стираються.

Перевірка значень параметрів тижневого таймера

Щоб увійти в режим настроювання тижневого таймера, натисніть .

* Блимає .

Щоб переглянути значення параметрів конкретного дня або номера, натисніть

Щоб вийти з режиму настроювання тижневого таймера, натисніть

Примітка.

Якщо для перегляду значень параметрів вибрано всі дні тижня і додано ще одне значення, відображатиметься

або .

UK-13

● ІНСТРУКЦІЇ З ЕКСПЛУАТАЦІЇ ●

ЧИЩЕННЯ

Інструкції

• Перед очищенням вимкніть живлення або перемикач.

• Не торкайтеся руками металевих частин. Не використовуйте для чищення бензин, розріджувач, полірувальний порошок або інсектицид.

•

• Використовуйте виключно розріджені нейтральні миючі засоби.

Не використовуйте жорсткі щітки, губки або інше абразивне приладдя.

•

Повітряний фільтр

• Очищайте кожні 2 тижні

• Видаліть бруд пилососом або змийте водою.

• Після промивання ретельно висушіть фільтр у затінку.

Передня панель

1. Відкрийте передню панель. Примітка. Зняти передню панель неможливо.

Поверніть обмежувачі в сторони, зазначені стрілками, так, щоб вони клацнули.

3. Повільно опустіть передню панель. Обмежувачі не дадуть їй закритися.

4. Щоб вийняти фільтри, стисніть фіксатори, які знаходяться на фільтрах, трохи підніміть їх і потягніть вниз у напрямку до себе.

5. Надійно закрийте передню панель і натисніть у місцях, позначених стрілками.

6. Очистіть передню панель, не відокремлюючи її від пристрою.

• Протріть м’якою сухою ганчіркою.

• Використовуйте спеціальну М’ЯКУ СУХУ ГАНЧІРКУ. Номер деталі за

каталогом MAC-1001CL-E .

• Не залишайте передню панель у воді.

• Поверхня внутрішнього блока легко дряпається, тому не

тріть блок та не бийте по ньому твердими предметами. Крім того, під час установлення чи зняття передньої панелі поводьтеся з нею обережно, щоб не залишити подряпин.

• Не використовуйте абразивні засоби для чищення, щоб

запобігти утворенню подряпин на поверхні внутрішнього блока.

• На поверхні внутрішнього блока дуже легко залишаються

відбитки пальців. Якщо вони помітні, обережно витріть їх м'якою сухою ганчіркою. У випадку використання ганчірки з хімічним просоченням,

•

що є в продажу, дотримуйтесь інструкції з її застосування.

• Не залишайте передню панель відкритою надовго.

Важливо

stopper

• Не намочуйте і не промивайте горизонтальну заслінку.

• Не використовуйте воду гарячіше за 50°C. Бережіть деталі й вузли від прямих сонячних променів, тепла або вогню під час сушіння.

•

• Не застосовуйте до вентилятора надмірної сили, оскільки це може призвести до утворення тріщин або поломки.

Пристрій очищення повітря

Кожні 3 місяці

• Видаліть бруд за допомогою пилососа.

Якщо бруд неможливо видалити за допомогою пилососа

•

Помістіть фільтр разом із його рамою в теплу воду та промийте їх.

• Після промивання як слід висушіть їх у затінку.

Фільтр очищення повітря (Дезодорувальний фільтр, чорний)

Кожні 3 місяці

• Видаліть бруд за допомогою пилососа або помістіть фільтр із його рамою в теплу воду (30–40°C) приблизно на 15 хвилин. Ретельно промийте.

• Після промивання як слід висушіть їх у затінку.

• Після очищення фільтра дезодорувальні властивості відновляться.

Якщо бруд або запах неможливо видалити за допомогою пилососа

• Замініть фільтр очищення повітря новим.

• Номер деталі за каталогом MAC-3010FT-E

та (Фільтр з іонами срібла для очищення повітря, блакитний, не входить у комплектацію)

Кожні 3 місяці

• Видаліть бруд за допомогою пилососа.

Якщо бруд неможливо видалити за допомогою пилососа

• Перед миттям на деякий час помістіть фільтр разом із його рамою в теплу воду.

• Після промивання як слід висушіть їх у затінку. Установіть усі елементи повітряного фільтра.

Щороку

• Щоб забезпечити оптимальну ефективність, заміняйте його новим фільтром очищення повітря. Номер деталі за каталогом MAC-2390FT-E

•

Важливо

• Щоб забезпечити оптимальну ефективність та зменшити

споживання електроенергії, регулярно очищуйте фільтри.

• Забруднені фільтри є причиною утворення конденсату в

кондиціонері, що сприяє появі грибків, наприклад плісняви. Тому рекомендується очищати повітряні фільтри кожні 2 тижні.

• Не торкайтеся датчика i-see.

• Задля безпеки пристрій очищення повітря не працювати-

ме кілька хвилин після початку роботи або якщо передню панель відкривають/закривають.

• Забороняється розбирати пристрій очищення повітря.

• Не торкайтеся жодних деталей пристрою очищення пові-

тря, окрім рами.

Ця інформація основана на Директиві ЄС № 528/2012

НАЙМЕНУВАННЯ

МОДЕЛІ

MAC-2390FT-E ФІЛЬТР

Оброблений компонент

(Найменування деталі)

Активні речовини

Цеоліт, збагачений сріблом та цинком (130328-20-0)

UK-14

(Номер CAS)

Властивість

Антибактеріальна

Інструкція з використання

(Інформація про безпечне використання)

• Використовуйте цей виріб лише за його призначенням та згідно з вказівками, викладеними в настанові з експлуатації.

• Не допускайте проковтування. Зберігайте в місцях, недоступних для дітей.

НАЛАШТУВАННЯ ІНТЕРФЕЙСУ Wi-Fi

Цей інтерфейс Wi-Fi здійснює обмін інформацією про стан і керує виконанням команд MELCloud через установлене з’єднання з внутрішнім блоком.

Інтерфейс Wi-Fi Інтерфейс Wi-Fi

Знайомство з інтерфейсом Wi-Fi

№ Поз. Опис

Перемикач MODE

(РЕЖИМ) Перемикач RESET

(СКИДАННЯ) ERR LED

(СВІТЛОДІОДНИЙ

ІНДИКАТОР ПОМИЛКИ) (помаранчевий)

NET LED (СВІТЛОДІОДНИЙ

ІНДИКАТОР МЕРЕЖІ) (зелений)

MODE LED (СВІТЛОДІОДНИЙ

ІНДИКАТОР РЕЖИМУ) (помаранчевий)

UNIT LED (СВІТЛОДІОДНИЙ

ІНДИКАТОР БЛОКУ) (зелений)

Забезпечує вибір режиму.

Забезпечує скидання ВСІХ настройок.

Відображає стан помилки мережі.

Відображає стан мережі.

Відображає стан режиму точки доступу.

Відображає стан внутрішнього блоку.

ERR

NET MODE

UNIT

RESET

MODE

Відкрийте передню панель і вийміть інтерфейс WiFi.

С. 14 (Передня панель)

Налаштуйте з’єднання між інтерфейсом Wi-Fi і маршрутизатором. Див. ПОСІБНИК З НАСТРОЙКИ та SETUP QUICK REFERENCE GUIDE (КОРОТКИЙ ДОВІДКОВИЙ ПОСІБНИК З НАСТРОЙКИ), які постачаються в комплекті з модулем.

Стосовно ПОСІБНИКА З НАСТРОЙКИ, перейдіть на вказаний нижче веб-сайт. http://www.melcloud.com/Support

Після налаштування знову встановіть інтерфейс Wi-Fi і закрийте передню панель.

С. 14 (Передня

панель)

Стосовно Посібника користувача MELCloud, перейдіть на вказаний нижче веб-сайт. http://www.melcloud.com/Support

Примітка.

• Перш ніж розпочати настройку цього інтерфейсу Wi-Fi, переконайтеся в тому, що маршрутизатор підтримує шифрування WPA2-AES.

• Перед використанням цього інтерфейсу Wi-Fi кінцевий користувач повинен прочитати умови надання послуги Wi-Fi та погодитися з ними.

• Для завершення підключення цього інтерфейсу Wi-Fi до послуги Wi-Fi може знадобитися маршрутизатор.

• Даний інтерфейс Wi-Fi не розпочне передачу даних щодо функціонування з системи, поки кінцевий користувач не пройде реєстрацію й не погодиться з умовами надання послуги Wi-Fi.

• Не допускається монтаж і підключення даного інтерфейсу Wi-Fi до будьяких систем Mitsubishi Electric, що забезпечують охолодження чи обігрів критично важливих об’єктів.

• Настроївши інтерфейс Wi-Fi, запишіть інформацію про його параметри на останній сторінці цього посібника.

• Перед переміщенням або утилізацією скиньте параметри інтерфейсу Wi-Fi до заводських значень.

(1) Перемикач MODE (РЕЖИМ)

• Перемикач MODE (РЕЖИМ) використовується для вибору режимів у конфігураціях.

(2) Перемикач RESET (СКИДАННЯ)

• Щоб перезавантажити систему, натисніть та утримуйте перемикач RESET (СКИДАННЯ) протягом 2 секунд.

• Щоб скинути налаштування інтерфейсу Wi-Fi до заводських настройок за замовчуванням, натисніть та утримуйте перемикач RESET

(СКИДАННЯ) протягом 14 секунд.

При скиданні інтерфейсу Wi-Fi до заводських настройок за замовчуванням УСЮ інформацію щодо настройки конфігурації буде втрачено. Виконувати цю операцію слід із особливою обережністю.

Інтерфейс Wi-Fi Mitsubishi Electric призначений для забезпечення обміну даними з послугою Wi-Fi Mitsubishi Electrics MELCloud. Пристрої інтерфейсу Wi-Fi сторонніх виробників не можна підключити до MELCloud. Mitsubishi Electric не несе відповідальності за (i) недостатній рівень продуктивності будь-якої системи чи виробу; (ii) несправності системи чи виробу; або (iii) втрату чи пошкодження будь-якої системи чи виробу; які були спричинені підключенням до інтерфейсу Wi-Fi виробництва сторонньої організації чи виникли внаслідок цього та/або через використання послуги Wi-Fi стороннього оператора з обладнанням Mitsubishi Electric.

Для отримання найновіших відомостей щодо MELCloud від Mitsubishi Electric Corporation завітайте на веб-сторінку www.melcloud.com.

UK-15

● ІНСТРУКЦІЇ З ЕКСПЛУАТАЦІЇ ●

ЯКЩО ЗДАЄТЬСЯ, ЩО ПРИЛАД НЕСПРАВНИЙ

Якщо навіть після виконання цих перевірок прилад не поновить нормальну роботу, припиніть його експлуатацію та зверніться до дилера.

Симптом Пояснення та пункти для перевірки

Внутрішній блок

Блок не працює. • Чи увімкнено вимикач?

Горизонтальна заслінка не рухається.

Після повторного запуску блок не може працювати впродовж приблизно 3 хвилин.

З повітровипускних отворів внутрішнього приладу виходить легкий туман.

Режим гойдання ГОРИЗОНТАЛЬНОЇ ЗАСЛІНКИ призупиняється на деякий час, після чого поновлюється.

Коли в режимі COOL/DRY/FAN вибрано SWING (гойдання), нижня горизонтальна заслінка не рухається.

Під час роботи змінюється напрямок повітряного потоку. Напрямок горизонтальної заслінки неможливо регулювати за допомогою пульта дистанційного керування.

У режимі обігріву прилад зупиняється приблизно на 10 хвилин.

Після подачі живлення прилад автоматично починає роботу навіть без сигналу від пульта дистанційного керування.

Дві горизонтальні заслінки стикаються. Горизонтальні заслінки знаходяться в незвичному положенні. Горизонтальні заслінки не повертаються в правильне «положення закривання».

У режимі COOL/DRY, коли температура в приміщенні наближається до встановленої, зовнішній блок зупиняється, потім внутрішній блок починає працювати на малій швидкості.

Внутрішній блок згодом змінює колір.

Індикаторна лампочка роботи тьмяна. Пристрій не видає звуковий сигнал.

• Чи вставлено штепсель шнура живлення в мережеву розетку?

• Чи задано таймер увімкнення? С. 12

• Чи встановлено горизонтальну й вертикальну заслінки правильно?

• Чи деформована захисна решітка вентилятора?

• Якщо ввімкнено перемикач, положення горизонтальних заслінок буде скинуто приблизно за хвилину. Після скидання відновиться нормальна робота горизонтальних заслінок. Те саме відбувається під час аварійного охолодження.

• Це захищає прилад згідно з інструкціями мікропроцесора. Зачекайте.

•

Прохолодне повітря, що надходить із приладу, швидко охолоджує вологу повітря всередині приміщення, і утворюється туман.

• Це необхідно для нормального гойдання ГОРИЗОНТАЛЬНОЇ ЗАСЛІНКИ.

• Коли в режимі COOL/DRY/FAN обрано SWING (гойдання), є цілком нормальним, що нижня горизонтальна заслінка не рухається.

• Якщо в режимах COOL або DRY видування повітря триває 0,5–1 год., напрямок повітряного потоку автоматично встановлюється у верхнє положення, щоб запобігти утворенню конденсату та його капанню.

• Якщо під час нагрівання температура повітряного потоку занизька або виконується розморожування, горизонтальна заслінка автоматично приймає горизонтальне положення.

• Зовнішній блок виконує розморожування. Оскільки ця операція триватиме не більше 10 хвилин, зачекайте. (Якщо температура назовні занизька, а вологість зависока, утворюється іній.)

•

Ці моделі обладнано функцією повторного автозапуску. Якщо вимкнути живлення та не зупиняти прилад за допомогою пульта дистанційного керування, то після наступного ввімкнення живлення прилад автоматично почне роботу в тому режимі, який був установлений за допомогою пульта дистанційного керування на момент вимкнення живлення. Див. «Функція автоматичного повторного за-

пуску». С. 18

Виконайте будь-яку з таких дій.

•

Вимкніть і ввімкніть вимикач. Переконайтеся, що горизонтальні заслінки встановлено в правильне «положення закривання».

• Активуйте та припиніть аварійне охолодження та переконайтеся, що горизонтальні заслінки встановлено в правильне «положення закривання».

• Коли температура в приміщенні відрізняється від заданої температури, вентилятор внутрішнього блока починає працювати згідно зі значеннями параметрів пульта дистанційного керування.

• Хоча через вплив деяких факторів, наприклад ультрафіолету та температури, пластик жовтіє, це не впливає на функціонування виробу.

• Чи встановлено режим NIGHT MODE (нічний режим)?

Мультисистема

Один із внутрішніх блоків, що не використовується, нагрівається, при цьому може бути чути звук, схожий на звук потоку води.

Коли вибрано режим обігріву, функціонування починається не відразу.

• Невелика кількість холодоагенту продовжує надходити у внутрішній блок, навіть якщо він у цей момент не працює.

• Якщо розпочати роботу, коли виконується розморожування зовнішнього блока, до початку видування теплого повітря може пройти кілька хвилин (максимум 10 хвилин).

Зовнішній блок

Вентилятор зовнішнього блока не обертається, хоча компресор працює. Навіть якщо вентилятор починає обертатися, він швидко зупиняється.

З зовнішнього блока витікає вода.

З зовнішнього блока виходить білий дим.

• Якщо під час охолоджування температура ззовні буде низькою, вентилятор працює з перервами, щоб зберегти належну потужність охолодження.

• Під час охолодження та сушки труби та трубні сполуки охолоджуються, що призводить до створення конденсату.

• Під час нагрівання водний конденсат, що утворився в теплообміннику, капає вниз.

• Під час нагрівання виконується розморожування, при цьому лід, що утворився в зовнішньому блоці, тане та капає.

• Під час нагрівання пара, що утворюється в результаті розморожування, має вигляд білого диму.

UK-16

Симптом Пояснення та пункти для перевірки

Пульт дистанційного керування

Дисплей пульта дистанційного керування не вмикається або потьмянів. Внутрішній блок не реагує на сигнал пульта дистанційного керування.

Неможливо змінити режим роботи.

• Перевірте, чи не розряджені елементи живлення.

С. 5

• Чи дотримано полярність (+, –) елементів живлення?

С. 5

• Чи натиснуто якісь кнопки на пультах дистанційного керування інших електричних приладів?

• Вимкніть функцію OPERATION LOCK (блокування роботи).

Не охолоджує або не гріє

Неможливо належним чином охолодити чи прогріти приміщення.

Неможливо належним чином охолодити приміщення.

Неможливо належним чином прогріти приміщення.

При роботі в режимі обігріву повітря видувається не відразу.

• Чи правильно вказано температуру? С. 7

• Чи правильно налаштовано вентилятор? Змініть швидкість вентилятора з високої на надвисоку.

С. 8

• Чи чисті фільтри? С. 14 Чи чисті вентилятор і теплообмінник внутрішнього блока?

•

С. 14

• Чи не заблоковані повітрозабірний або повітровипускний отвори внутрішнього або зовнішнього блоків чужорідними предметами?

• Чи не відкриті вікно або двері? Для досягнення заданої температури може потребувати-

• ся певний час; окрім того досягнення заданої температури може бути неможливим через розмір приміщення, температуру навколишнього середовища тощо.

• Чи встановлено режим NIGHT MODE (нічний режим)?

• Якщо в приміщенні використовується вентилятор або газова плита, навантаження під час охолодження збільшується, в результаті охолодження виявляється недостатнім.

• Якщо температура ззовні висока, охолодження може виявитися недостатнім.

• Якщо температура ззовні низька, обігрів може виявитися недостатнім.

• Зачекайте, доки прилад підготується до видування теплого повітря.

Потік повітря

Повітря, що виходить з внутрішнього блока, має дивний запах.

• Чи чисті фільтри? С. 14 Чи чисті вентилятор і теплообмінник внутрішнього блока?

• С. 14

•

Прилад може всмоктувати запах стін, килима, меблів, тканин тощо і видувати його разом із повітрям.

Звук

Чути потріскування. • Потріскування пояснюється розширенням/звужен-

Чути «булькотіння». • Цей звук виникає, коли зовнішнє повітря всмокту-

З внутрішнього блока чути механічний звук.

Чути звук потоку води. • Це звук холодоагенту або водяного конденсату,

Іноді чути шиплячий звук. • Цей звук чути під час зміни потоку холодоагенту

ням передньої панелі та інших деталей приладу внаслідок зміни температури.

ється з дренажного шланга після ввімкнення витяжного пристрою або вентилятора, що викликає викид струменя води з дренажного шланга. Цей звук також чути при сильному вітрі, коли зовнішнє повітря з силою потрапляє в дренажний шланг.

• Цей звук з'являється при вмиканні/вимиканні вентилятора або компресора.

що тече всередині приладу.

всередині приладу.

Таймер

Тижневий таймер не працює так, як його було настроєно.

Прилад довільно починає/припиняє працювати.

• Чи налаштовано таймер увімкнення/вимкнення?

С. 12

•

Ще раз передайте значення параметрів тижневого таймера на внутрішній блок. Коли відомості будуть успішно отримані, внутрішній блок подасть довгий звуковий сигнал. Якщо відомості не було отримано, пролунають 3 короткі звукові сигнали. Переконайтеся, що відомості отримано успішно.

• Коли відмовляє та вимикається живлення, показання вбудованого годинника внутрішнього блока стають хибними. У результаті тижневий таймер може не працювати належним чином.

Пульт дистанційного керування повинен знаходи-

тися в місці, де внутрішній блок може сприймати його сигнал. С. 5

• Чи налаштовано тижневий таймер? С. 13

С. 13

Інтерфейс Wi-Fi

Помилка під час налаштування чи роботи модуля.

Див. ПОСІБНИК З НАСТРОЙКИ. Стосовно ПОСІБНИКА З НАСТРОЙКИ, перейдіть на вказаний нижче веб-сайт. http://www.melcloud.com/Support

ЯКЩО ЗДАЄТЬСЯ, ЩО ПРИЛАД НЕСПРАВНИЙ

У випадках, описаних нижче, необхідно припинити користуватися кондиціонером і звернутися до дилера.

• Спостерігається витік або капання води з внутрішнього блока.

• Блимає індикаторна лампочка роботи.

• Часто спрацьовує вимикач. Сигнал пульта дистанційного керування не приймається в приміщенні, де працює флуоресцентна лампа типу ВИМК./УВІМК. (інверторна флуоресцентна лампа).

•

• Робота кондиціонера перешкоджає прийому радіо або ТБ. Можливо, для такого радіо- або ТБ-приймача знадобиться підсилювач.

• Чути незвичайні звуки.

• Коли виявлено витік холодоагенту.

UK-17

● ІНСТРУКЦІЇ З ЕКСПЛУАТАЦІЇ ●

АВАРІЙНА ЕКСПЛУАТАЦІЯ

Ситуації, в яких не можна користуватися пультом дистанційного керування

Щоб активувати аварійну експлуатацію, можна натиснути перемикач аварійної експлуатації (E.O. SW) на внутрішньому блоці.

Кожне натискання перемикача E.O. SW змінює роботу в такому порядку.

Індикаторна лампочка роботи

Аварійне охолодження COOL

Аварійний обігрів HEAT

Стоп

Примітка.

• Перші 30 хвилин роботи є тестовим прогоном. Керування температурою не працює, а для швидкості вентилятора встановлено значення High (Висока).

• У режимі аварійного обігріву швидкість вентилятора поступово збільшується для забезпечення видування теплого повітря.

• У режимі аварійного охолодження положення горизонтальних заслінок буде скинуто приблизно за хвилину, після чого вони почнуть роботу.

Задана температура: 24°C Швидкість вентилятора: середня Горизонтальна заслінка: авто

ЯКЩО КОНДИЦІОНЕР ПЛАНУЄТЬСЯ НЕ ВИ-

КОРИСТОВУВАТИ ТРИВАЛИЙ ЧАС

Встановіть режим COOL на найвищий температурі або режим FAN на 3–4 години.

• Це дозволить висушити блок зсередини.

• Волога всередині кондиціонера сприяє розмноженню грибків, наприклад плісняви.

Щоб припинити роботу, натисніть .

С. 7

ФУНКЦІЯ АВТОМАТИЧНО-

ГО ПОВТОРНОГО ЗАПУСКУ

Якщо стався збій живлення або електроживлення приладу було вимкнено під час його роботи, функція повторного автозапуску автоматично налаштовує прилад на роботу в тому режимі, який було задано за допомогою пульта дистанційного керування до відключення електроживлення. Якщо установлено таймер, ця установка скасовується і блок починає роботу при відновленні подачі живлення.

Якщо ця функція не потрібна, зверніться до представника сервісної служби, оскільки буде потрібно змінити параметри цього приладу.

МІСЦЕ ВСТАНОВЛЕННЯ І

ЕЛЕКТРОМОНТАЖНІ РОБОТИ

Місце установки

Намагайтеся не встановлювати кондиціонер у таких місцях.

• У місцях, де багато машинного масла.

• У місцях, де багато солі, наприклад на морському узбережжі.

• У місцях, де утворюється сульфідний газ, наприклад біля гарячих джерел, каналізації, рідких відходів.

• У місцях, де розбризкане масло, або на ділянці з масляним димом (наприклад, у місцях приготування їжі та на фабриках, де пластик може змінити свої властивості або пошкодитися).

• У місцях, де знаходиться обладнання, яке випромінює високі частоти, або обладнання бездротового зв'язку.

• У місцях блокування повітровипускного отвору зовнішнього блока.

• У місцях, де звук роботи або повітря зовнішнього блока створює проблеми для мешканців сусіднього будинку.

• Рекомендована висота встановлення внутрішнього блока складає 1,8—2,3 м. Якщо встановити блок на такій висоті неможливо, зверніться до свого дилера.

• Не користуйтеся кондиціонером повітря під час будівельних і оздоблювальних робіт всередині приміщення, а також під час вощення підлоги. Після таких робіт добре провітріть приміщення, перш ніж вмикати кондиціонер. В противному разі леткі елементи можуть налипнути всередині кондиціонера, що призведе до витікання або розбризкування води.

• Не використовуйте інтерфейс Wi-Fi поблизу електричного обладнання медичного призначення або поруч із людьми, які використовують медичні пристрої, як-от кардіостимулятори чи імплантовані кардіовертеридефібрилятори. Це може призвести до нещасного випадку в разі несправності медичного обладнання або пристрою.

• Це обладнання слід монтувати й експлуатувати з урахуванням мінімальної відстані 20 см між пристроєм і користувачем чи сторонньою особою.

• Не допускається експлуатація інтерфейсу Wi-Fi поруч з іншими бездротовими пристроями, мікрохвильовими печами, бездротовими телефонами чи апаратами факсимільного зв’язку. Це може призвести до несправностей.

• Внутрішній блок має встановлюватися в приміщеннях, площа яких перевищує вказане далі значення. Зверніться за консультацією до дилера.

Вимкніть вимикач та/або від'єднайте від мережевої розетки штепсель шнура живлення.

Витягніть усі елементи живлення з пульта дистанційного керування.

Під час повторного використання кондиціонера

Очистьте повітряний фільтр. С. 14

Переконайтеся, що повітрозабірний та повітровипускний отвори внутрішнього та зовнішнього блоків не заблоковано.

Переконайтеся, що заземлення підключено належним чином.

Див. «ПІДГОТОВКА ПРИЛАДУ ДО ЕКСПЛУАТАЦІЇ» та виконуйте наведені інструкції. С. 5

UK-18

Зовнішній блок треба встановлювати на відстані не менше 3 м від антен телевізорів, радіоприймачів тощо. У регіонах зі слабким прийомом треба забезпечити більшу відстань між зовнішнім блоком і антеною, якщо під час роботи

Встановлюйте пристрій якомога далі для захисту від впливу флуоресцентних ламп.

1 м і більше

Бездротовий телефон або портативний телефон

1 м і більше

Радіо

Інверторна флуоресцентна лампа

Забезпечте достатню відстань для запобігання спотворення зображення і звуку.

кондиціонера виникають перешкоди при прийомі радіо- або телемовлення.

Для забезпечення оптимальної ефективності та продовження терміну використання пристрою зовнішній блок слід встановлювати в сухому місці з достатньою вентиляцією.

100 мм і більше

ТБ

3 м та більше

(25, 35, 50VG2 25, 35VGHZ2/50HZ, 60) 200/500 мм і більше

Електромонтажні роботи

• Забезпечте окремий контур для живлення кондиціонера.

• Обов'язково дотримуйтеся допустимої потужності вимикача.

У разі виникнення запитань зверніться до дилера.

стіна тощо.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Модель

Функція

Живлення Потужність кВт На вході кВт

Маса

Місткість холодоагенту (R32) кг

Код IP

Дозволений максимальний робочий тиск

Рівень шуму (SPL)

Внутрішній Зовнішній

Внутрішній кг Зовнішній кг

Внутрішній Зовнішній Низький тиск МПа Високий тиск МПа Внутрішній (надвисокий/ високий/ середній/ низький/ безшумний режим) Зовнішній дБ(А)

дБ(А)

MSZ-LN18VG2 MSZ-LN25VG2 MSZ-LN35VG2 MSZ-LN50VG2 MSZ-LN60VG2

- MUZ-LN25VG2

Охоло-

Обігрів

дження

Охоло-

дження

MUZ-LN25VGHZ2 MUZ-LN35VG(HZ)2

Охоло-

Обігрів

дження

Обігрів

Охоло-

дження

Обігрів

MUZ-LN50VG2

Охоло-

Обігрів

дження

MUZ-LN50VGHZ

Охоло-

Обігрів

дження

MUZ-LN60VG

Охоло-

Обігрів

дження

~ /N, 230 В, 50 Гц

- - 2,5 3,2 2,5 3,2 3,5 4,0 5,0 6,0 5,0 6,0 6,1 6,8

- - 0,485 0,60 0,485 0,60 0,82 0,82 1,38 1,48 1,38 1,48 1,79 1,81 14,5 (W) 15,5 (V, R, B) 15 (W) 16 (V, R, B)

- 33 34 34 40 55 55

- 0,80 0,85 0,85 1,25 1,45 1,45 IP 20

- IP 24

- 2,77

4,17

42/36/29/

45/38/29/

42/36/29/

45/38/29/

42/36/29/

45/38/29/

43/36/29/

45/38/29/

46/39/35/

47/39/34/

46/39/35/

47/39/34/

49/45/41/

23/19

24/19

23/19

24/19

23/19

24/19

31/27

29/25

31/27

29/25

37/29

49/45/41/

37/29

- - 46 49 46 49 49 50 51 54 51 54 55 55

Гарантований робочий діапазон

Зовнішній

MUZ-LN25/35VGHZ2

MUZ-LN50VGHZ

—

46°C DB

—

-10°C DB —

24°C DB

18°C WB

-25°C DB

-26°C WB

DB: сухий термометр WB: вологий термометр

Охо-

ло-

джен-

ня

Об-

ігрів

Верхня

межа

Нижня

межа

Верхня

межа

Нижня

межа

Внутрішній

32°C DB

23°C WB

21°C DB

15°C WB

27°C DB

—

20°C DB

—

MUZ-LN25/35/50VG2

MUZ-LN60VG

46°C DB

-10°C DB

24°C DB

18°C WB

-15°C DB

-16°C WB

Інтерфейс Wi-Fi

Модель MAC-567IFB-E

Напруга на вході

Енергоспоживання Не більше 2 Вт Розмір В×Ш×Г (мм) 79×44×18,5 Вага (г) 60 (разом із кабелем) Рівень потужності передавача

(не більше) Радіоканал Канали 1–13 (2412–2472 МГц) Протокол радіообміну IEEE 802.11b/g/n (20) Шифрування AES Автентифікація WPA2-PSK Версія програмного забезпечення XX.00

Стосовно Декларації про відповідність, перейдіть на вказаний нижче веб-сайт. http://www.melcloud.com/Support

12,7 В постійного струму

(від внутрішнього блоку)

17,5 дБм при використанні

IEEE 802.11b

Примітка.

1. Номінальні умови експлуатації Охолодження — Внутрішній блок: 27°C DB, 19°C WB Зовнішній блок: 35°C DB Обігрів — Внутрішній блок: 20°C DB Зовнішній блок: 7°C DB, 6°C WB

2. LN18 не має технічних характеристик для моноблоку. Ці внутрішні моделі призначені лише для мультисистемних кондиціонерів.

Щоб дізнатися про технічні характеристики мультисистем,

зверніться до дилера та/або див. каталог.

UK-19

Wi-Fi interface setting information

Indoor unit model name

Indoor unit serial number

Outdoor unit model name

Outdoor unit serial number

Wi-Fi interface MAC address (MAC)

Wi-Fi interface serial number (ID)

Wi-Fi interface PIN (PIN)

Wi-Fi interface SSID (SSID)

Wi-Fi interface KEY (KEY)

System commissioning date

Wi-Fi interface installation date

Installer contact details

Name

Telephone number

MEMO

MADE IN THAILAND

ИЗГОТОВЛЕНО В ТАИЛАНДЕ ТАИЛАНДТА ЖАСАЛҒАН

ԱՐՏԱԴՐՎԱԾ Է ԹԱԻԼԱՆԴՈՒՄ

ВИГОТОВЛЕНО В ТАЇЛАНДІ

ООО «Мицубиси Электрик (РУС)»: 115114, Российская Федерация, г. Москва, ул. Летниковская, д. 2, стр. 1, 5 этаж

HEAD OFFICE: TOKYO BUILDING, 2-7-3, MARUNOUCHI, CHIYODA-KU, TOKYO 100-8310, JAPAN

Контактный номер телефона: +7-495-721-20-70

JG79Y450H01

MITSUBISHI-ELECTRIC LN50 VG W User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
