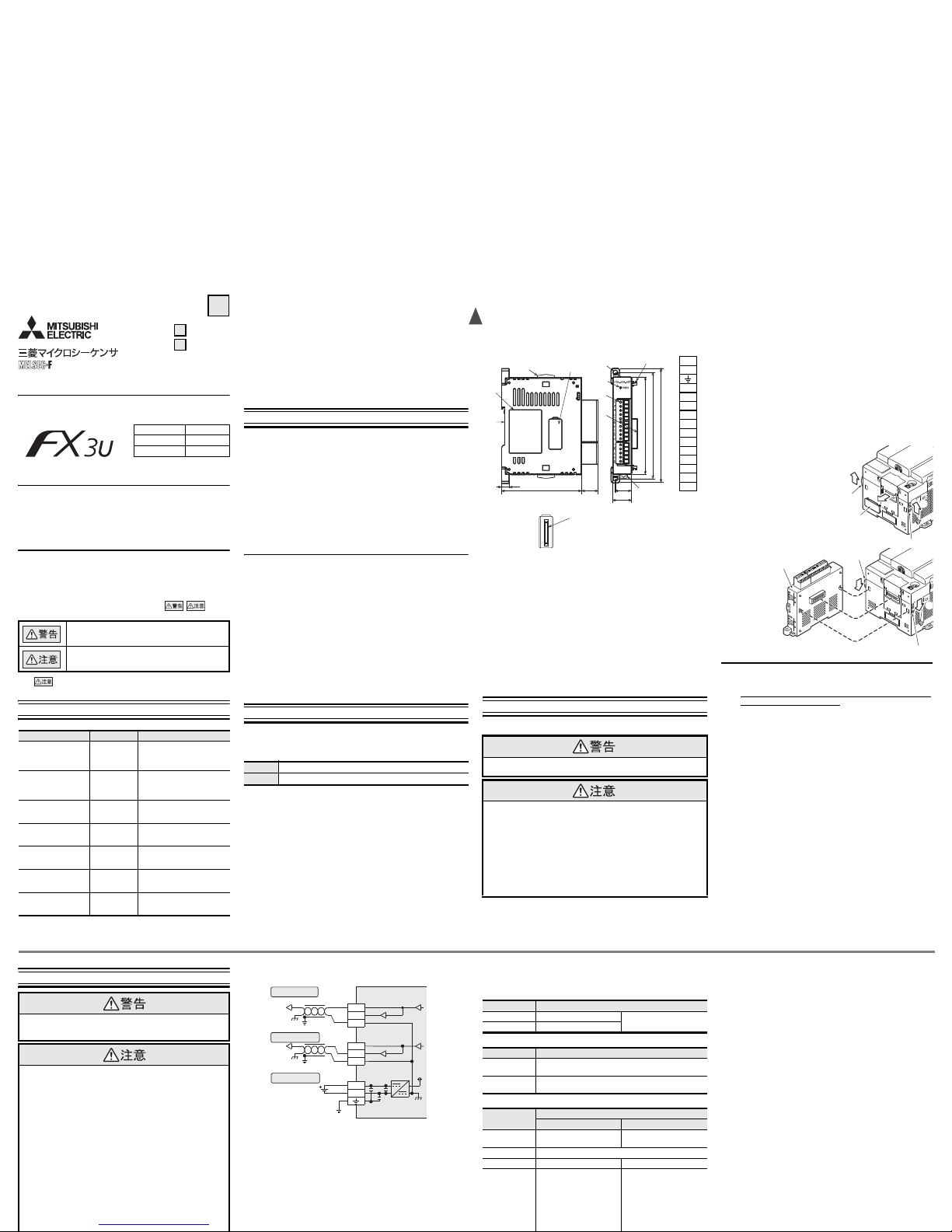

安全上のご注意　(ご使用の前に必ずお読みください)

このマニュアルでは､安全に関する注意事項のランクを として区
分してあります｡

なお､ に記載した事項でも､状況によっては重大な結果に結びつく可能性
があります｡いずれも重要な内容を記載していますので必ず守ってください｡

関連マニュアルとマニュアルの入手方法

関連マニュアル

取り扱いを誤ったばあいに､危険な状況が起こりえて､死亡
または重傷を受ける可能性が想定されるばあい｡

取り扱いを誤ったばあいに､危険な状況が起こりえて､中程
度の傷害や軽傷を受ける可能性が想定されるばあい､および
物的損害だけの発生が想定されるばあい｡

マニュアル名称 マニュアル番号 内容

FX3S･FX3G･FX

3GC

･FX3U･FX

3UC

シリーズ
ユーザーズマニュアル
[アナログ制御編]

JY997D15201

[別冊]

形名ｺｰﾄﾞ:09R617

FX

3S･FX3G･FX3GC･FX3U･FX3UC

シリー

ズの

アナログ制御の仕様,プログ

ラム方法に関する説明

FX3S･FX3G･FX

3GC

･FX3U･FX

3UC

シリーズ
プログラミングマニュアル
[基本･応用命令解説編]

JY997D11701

[別冊]

形名ｺｰﾄﾞ:09R514

基本命令解説･応用命令解説･各種
デバイスの解説など､シーケンス
のプログラミングに関する説明

FX

3Sシリーズ

ユーザーズマニュアル
[ハードウェア編]

JY997D48501

[別冊]

形名ｺｰﾄﾞ:09R534

FX3Sシリーズシーケンサ本体の入
出力仕様,配線,取付けや保守など
のハードウェアに関する詳細説明

FX

3Gシリーズ

ユーザーズマニュアル
[ハードウェア編]

JY997D31201

[別冊]

形名ｺｰﾄﾞ:09R520

FX3Gシリーズシーケンサ本体の入
出力仕様,配線,取付けや保守など
のハードウェアに関する詳細説明

FX

3GCシリーズ

ユーザーズマニュアル
[ハードウェア編]

JY997D45301

[別冊]

形名ｺｰﾄﾞ:09R532

FX3GCシリーズシーケンサ本体の入
出力仕様,配線,取付けや保守など
のハードウェアに関する詳細説明

FX

3Uシリーズ

ユーザーズマニュアル
[ハードウェア編]

JY997D16101

[別冊]

形名ｺｰﾄﾞ:09R515

FX3Uシリーズシーケンサ本体の入
出力仕様,配線,取付けや保守など
のハードウェアに関する詳細説明

FX

3UCシリーズ

ユーザーズマニュアル
[ハードウェア編]

JY997D11601

[別冊]

形名ｺｰﾄﾞ:09R513

FX3UCシリーズシーケンサ本体の入
出力仕様,配線,取付けや保守など
のハードウェアに関する詳細説明

マニュアルの入手方法

マニュアルの入手方法には､下記の方法があります。

1) 製本マニュアル(印刷物)の入手
本製品のご購入店へお問合せください。

2) 電子データ(PDFファイル)の入手
三菱電機FAサイトから最新マニュアルをダウンロードできます｡ホームページア
ドレスは巻末を参照ください。

対応規格

FX3U-4DA-ADPは､2005年6月生産品からEC指令(EMC指令), UL規格(UL, cUL)に対
応しています。詳細については､下記マニュアルを参照してください。

→

FX3Sシリーズハードウェアマニュアル(マニュアル番号: JY997D48301)

→FX

3Gシリーズハードウェアマニュアル(マニュアル番号: JY997D46001)

→FX

3GCシリーズハードウェアマニュアル(マニュアル番号: JY997D45101)

→FX

3Uシリーズハードウェアマニュアル(マニュアル番号: JY997D16001)

→FX

3UC

(D, DS, DSS)シリーズハードウェアマニュアル (マニュアル番号: JY997D28501)

→ FX3UC-32MT-LT-2ハードウェアマニュアル(マニュアル番号: JY997D30201)

基本ユニットの規格対応については､FX シリーズ総合カタログをご参照頂きますか､
別途弊社までお問い合わせください。

注意

• 本製品は一般工業環境下でご使用ください。

• EU域内販売責任者は下記のとおりです｡

EU域内販売責任者： Mitsubishi Electric Europe B.V.
住所： Gothaer Str. 8, 40880 Ratingen, Germany

EMC指令に適合するための注意

アナログ特殊アダプタは､ヨーロッパ規格に準拠･適合しています。ただし、計測や制
御において、

精度を要求するばあいは､次の内容を実施されることをおすすめします

。
アナログ製品は､ノイズに敏感な製品のため､取扱い方法に注意してください。セン
サまたはアクチュエータの専用ケーブルを接続するばあいは､それらの機器メーカ
の接続に関する要求に従ってください。
弊社は､シールド線を使用することを推奨します。それ以外のEMC対策が実施され
ないばあいでもノイズ環境において誘導誤差が､±10%以内で使用できます。
さらに､次のEMC対策を実施すると､本マニュアル記載の精度範囲程度に誘導誤差
を軽減する効果があります。

• アナログケーブルは影響を受けやすいので､主回路線や高圧電線, 負荷線との近

接や束線は行わないでください。ノイズやサージ誘導の影響を受けやすくなり
ます。できるだけアナログケーブルごとに分離してください。

• ケーブルは､シールド線を使用してください。シールド線のシールドを接地する

ばあい､ケーブルの片側のみ接地してください。

• アナログ値(AD変換後の値)をプログラムで使用するばあいは､平均値データを

使用してください。EMCによる誘導誤差が制御に与える影響を軽減することが
できます。シーケンスプログラム、またはアナログ特殊アダプタの機能を使用す
ることで平均値データを得ることができます。

1. 製品概要

FX3U-4DA-ADP形アナログ出力特殊アダプタ(以下4DA-ADPと略称)は､4点のアナロ
グ出力を増設するための特殊アダプタです。

1.1 同梱品の確認

下記製品および付属品が同梱されているか確認してください。

製品本体 FX3U-4DA-ADP形アナログ出力特殊アダプタ

付属品 ユーザーズマニュアル(本書)

1.2 各部名称と外形寸法･端子配列

[1] DINレール取付け用溝(DINレール: DIN46277)
[2] ネームプレート
[3] 特殊アダプタ連結用フック:

本特殊アダプタの左側に特殊アダプタを連結するばあいに使用します。

[4] 特殊アダプタ接続用コネク タカバー:

本特殊アダプタの

左側に特殊アダプタを接続するばあいは､カバーをはずします。

[5] 直接取付け用穴(2-φ4.5, 取付けネジ: M4ネジ) :

FX

3GC･FX3UCシーケンサと接続時は､使用しません。

[6] POWER LED(緑色) :

端子台｢24+｣, ｢24-｣にDC24V電源が正常に供給されているとき点灯します。

[7] 端子台(ヨーロッパ式) :

電圧, 電流出力のアナログ出力およびDC24V電源を配線します。

[8] 特殊アダプタ接続用コネクタ:

本特殊アダプタを基本ユニットまたは特殊アダプタに接続するときに使用します。
[9] DINレール取付け用フック
[10]

特殊アダプタ

連結用ツメ

[11]

特殊アダプタ

接続用コネクタ:

本特殊アダプタの左側に通信

特殊アダプタまたは

アナログ特殊アダプタを接続す

るときに使用します。

2. 取付け

取付け/取外しの詳細は､使用する各シーケンサのユーザーズマニュアル[ ハードウェ
ア編]を参照してください。

取付け上の注意

• 取付け, 配線作業などを行うときは､必ず電源を外部にて全相共遮断してから
行ってください｡感電, 製品損傷の恐れがあります｡

取付け上の注意

• シーケンサ本体マニュアルに記載の一般仕様の環境で使用してください｡
ほこり, 油煙, 導電性ダスト, 腐食性ガス(潮風, Cl

2, H2S, SO2, NO2など), 可燃性

ガスのある場所､高温, 結露, 風雨にさらされる場所､振動, 衝撃がある場所で使用
しないでください｡
感電, 火災, 誤動作, 製品の損傷あるいは劣化の原因となることがあります｡

• ネジ穴加工や配線工事を行うときに､切粉や電線屑を本製品やシーケンサなどの
通風窓へ落とし込まないでください｡
火災, 故障, 誤動作の原因となります｡

• 製品の導電部には直接触らないでください。
誤動作,故障の原因となります。

• 特殊アダプタは所定のコネクタに確実に装着してください。
接触不良により誤動作の原因となることがあります。

7

74

15.5

90

98(取付穴ピッチ)

106

17.6

15.1

[6]

[5]

[7]

[8]

[9]

[3]

[10]

[2]

[4]

[1]

V1+
I1+

COM1

V3+
I3+

24+
24-

V2+
I2+

V4+
I4+

COM4

COM3

COM2

質量 :約0.1kg
外装色:マンセル0.08GY 7.64/0.81
DINレール幅:35mm

特殊アダプタ
接続用コネクタ
カバーを
取外した状態

[11]

2.1 シーケンサとの接続方法

シーケンサへの取付け方法を説明します｡説明は､FX3Uシーケンサを例にしています｡
その他のシーケンサについては､接続する各シーケンサのユーザー ズマニュアル
[ハードウェア編]を参照してください。

手順

1) 電源をOFFにします。
基本ユニット, 特殊アダプタに接続しているケーブルをすべて取りはずします｡
DINレールまたは直接 (ネジ)取付けした基本ユニット , 特殊アダプタを取り
はずします。

2) 基本ユニットに機能拡張ボードを取付けてください。
機能拡張ボードの取付けについては､下記マニュアルを参照してください。

→ FX

3Uシリーズユーザーズマニュアル [ハードウェア編]

3) 機能拡張ボードの特殊アダプタ接続用コ
ネクタカバー (右図A)をはずします。
特殊アダプタに追加接続するばあいは､
機能拡張ボードを特殊アダプタに読み替
えてください。

4) 基本ユニットの特殊アダプタ連結用フッ
ク(右図B)をスライドします。
特殊アダプタに追加接続するばあいは､
基本ユニットを特殊アダプタに読み替え
てください｡( 以下の手順も同様に読み替
えてください｡)

5)

基本ユニット
に特殊アダプ
タ

(右図C)を右
図のように接
続します。

6) 基本ユニット
の特殊アダプ
タ連結用フッ
ク(右図 B)をス
ライドさせ､特
殊アダプタ(右
図C)を固定し
ます。

接続上の注意

高速入出力特殊アダプタとそれ以外の特殊アダプタを組み合わせて使用
するばあい､使用するすべての高速入出力特殊アダプタを取り付けた後に
それ以外の特殊アダプタを接続してください。

高速入出力特殊アダプタは､高速入出力特殊アダプタ以外の特殊アダプタ
の左側に接続することはできません。

RUN

STOP

FX

FX

3U

3U

-48MR/ES

-48MR/ES

FX

3U

-48M

3)

4)

B

B

A

4)

RUN

STOP

FX

FX

3U

3U

-48MR/ES

-48MR/ES

FX

FX

3U

3U

-48M

-48M

POWER

FX

3U

­***

­***

FX

3U

-48M

6)

C

B

B

5)

5)

5)

6)

3. 配線

配線上の注意

• 取付け, 配線作業などを行うときは､必ず電源を外部にて全相共遮断してか
ら行ってください｡
感電, 製品損傷の恐れがあります｡

配線上の注意

• ネジ穴加工や配線工事を行うときに､切粉や電線屑を本製品やシーケンサな
どの通風窓へ落とし込まないでください｡
火災, 故障, 誤動作の原因となります｡

• ノイズの影響で異常なデータがシーケンサに書き込まれたことにより､シー
ケンサが誤動作をし､機械の破損や事故の原因になることがありますので次
の項目を必ず守ってください。

1) 電源線やアナログ入出力線は､主回路線や高圧電線,負荷線との近接や束

線は行わないでください。
ノイズやサージ誘導の影響を受けやすくなります。
100mm以上離して布線するようにしてください。

2) アナログ入出力線のシールドは､必ず信号受取り側で一点接地を行って

ください｡ただし､強電系とは共通接地しないでください。

• ヨーロッパ式端子台タイプへの配線は､次の注意事項に従い適切に行ってく
ださい｡ 感電, 故障, 短絡, 断線, 誤動作, 製品損傷の恐れがあります｡

- 電線の端末処理寸法は､マニュアルに記載した寸法に従ってください｡

- 締付トルクは､マニュアルに記載したトルクに従ってください 。

- より線の端末は､"ヒゲ線"が出ないようによじってください｡

- 電線の端末は､ハンダ メッキしないでください｡

- 規定サイズ以外の電線や規定本数を超える電線を接続しないでください｡

- 端子台や電線接続部分には､外力が直接加わらないように､電線を固定し

てください｡

3.3 アナログ出力配線

→端子配列は､本マニュアルの1.2節を参照

※1 アナログ出 力線は､2芯ツイストのシールド線を用い､他の動力 線や誘導を受

けやすい線とは分離して配線してください｡

※2 FX3S･ FX3G･FX3Uシーケンサのサービス電源(DC24V)を用いることもでき

ます。

※3 シールド線は､信号受取り側で一点接地を行ってください。

3.4 接地

接地は下記の項目を実施してください。

• 接地はD種接地を実施してください。(接地抵抗: 100Ω以下)

• 接地はできるだけ､専用接地としてください。

ch□

4DA-ADP

ch□

D種接地

+15V

※1 シールド

電圧出力のばあい

電流出力のばあい

端子台

DC24V

※2

外部電源の配線

V□+

COM□

I□+

V□+

COM□

I□+

24+
24-

V□+,I□+,ch□の□には､ch番号が入ります。

※3

※3

4.2 一般仕様

下記以外の一般仕様は､接続するシーケンサと同じです。
接続するシーケンサの一般仕様については、使用する各シーケンサのユーザーズマ
ニュアル[ハードウェア編]を参照してください。

4.3 電源仕様

4.4 性能仕様

項目 仕様

耐電圧 AC500V　1分間

全端子一括とアース端子間

絶縁抵抗 DC500Vメガーにて5MΩ以上

項目 仕様

D/A変換回路
駆動電源

DC24V +20% -15%　150mA/DC24V
端子台にDC24V電源を接続し供給してください。

インタフェース
駆動電源

DC5V 15mA
基本ユニットのDC5V電源から内部給電します。

項目

仕様

電圧出力 電流出力

アナログ
出力範囲

DC0～10V

(外部負荷5k～1MΩ)

DC4～20mA

(外部負荷500Ω以下)

デジタル入力 12bitバイナリ

分解能 2.5mV(10V/4000) 4μA(16mA/4000)

総合精度

• 周囲温度25℃±5℃のとき､
フルスケール10Vに対し
±0.5％(±50mV)

• 周囲温度0℃～55℃のとき､
フルスケール10Vに対し
±1.0％(±100mV)

外部負荷抵抗(Rs)が5kΩ 未満

• 周囲温度25℃±5℃のとき､
フルスケール16mAに対し
±0.5％(±80μA)

• 周囲温度0℃～55℃のとき､

FX3U-4DA-ADP

ユーザーズマニュアル

このたびは､三菱マイクロシーケンサ用FX3U-4DA-ADP形アナログ出力特殊アダ
プタをお買い上げいただき､誠にありがとうございました｡

本マニュアルは､本製品の各部名称, 外形寸法, 取付け, および仕様について述べた
ものです｡ 本製品の取り扱いや操作などにつきましてはご使用の前に､本マニュ
アルおよび関連製品マニュアルをお読みいただき､機器の知識や安全の情報, 注意
事項のすべてについて習熟してからご使用ください｡
また､製品に付属しているマニュアルは必要なときに取り出して読め るように大切
に保管すると共に､必ず最終ユーザまでお届け頂きますようにお願いいたします｡
商標について
本マニュアルに記載してある会社名, 製品名は､それぞれの会社の登録商標または
商標です｡

この印刷物は2015 年4月発行です。なお、お断りなしに仕様を変更することがあ
りますのでご了承ください。

© 2004 Mitsubishi Electric Corporation

マニュアル番号 JY997D14001

副番 K

作成日付 2015年4月

保証について
当社の責に帰すことができない事由から生じた損害,当社製品の故障に起因するお客様での
機会損失,逸失利益,当社の予見の有無を問わず特別の事情から生じた損害,二次損害,事故
補償,当社製品以外への損傷およびその他の業務に対する保証については、当社は責任を負
いかねます。

･この製品は一般工業を対象とした汎用品として製作されたもので､人命にかかわるような
状況下で使用される機器あるいはシステムに用いられることを目的として設計,製造され
たものではありません。
･この製品を原子力用､電力用､航空宇宙用､医療用､乗用移動体用の機器あるいはシステム
などの特殊用途への適用をご検討の際には、当社の営業窓口までご照会ください。
･この製品は厳重な品質体制の下に製造しておりますが､この製品の故障により重大な故障
または損失の発生が予測される設備への適用に際しては､バックアップやフェールセーフ
機能をシステム的に設置してください。

安全にお使いいただくために

インターネットによる情報サービス「三菱電機FAサイト」

本書によって､工業所有権その他の権利の実施に対する保証､または実施権を許
諾するものではありません。
また本書の掲載内容の使用により起因する工業所有権上の諸問題については､
当社は一切その責任を負うことができません。

〒100-8310　東京都千代田区丸の内2-7-3(東京ビル)

●電話技術相談窓口

対 象 機 種 電 話 番 号

受 付 時 間

※1
MELSEC iQ-F/FX
GOT-F900

月曜～金曜　　　9：00～19：00（金曜は17：00まで）
土曜・日曜・祝日 9：00～17：00

052-725-2271

※1 春季・夏季・年末年始の休日を除く

三菱電機FA機器電話技術相談

三菱電機FAサイト　http://www.MitsubishiElectric.co.jp/fa
三菱電機FAサイトでは、製品や事例などの技術情報に加え、トレーニングスクール情報や
各種お問い合わせ窓口をご提供しています。また、メンバー登録いただくとマニュアルや
CADデータ等のダウンロード、eラーニングなどの各種サービスをご利用いただけます。

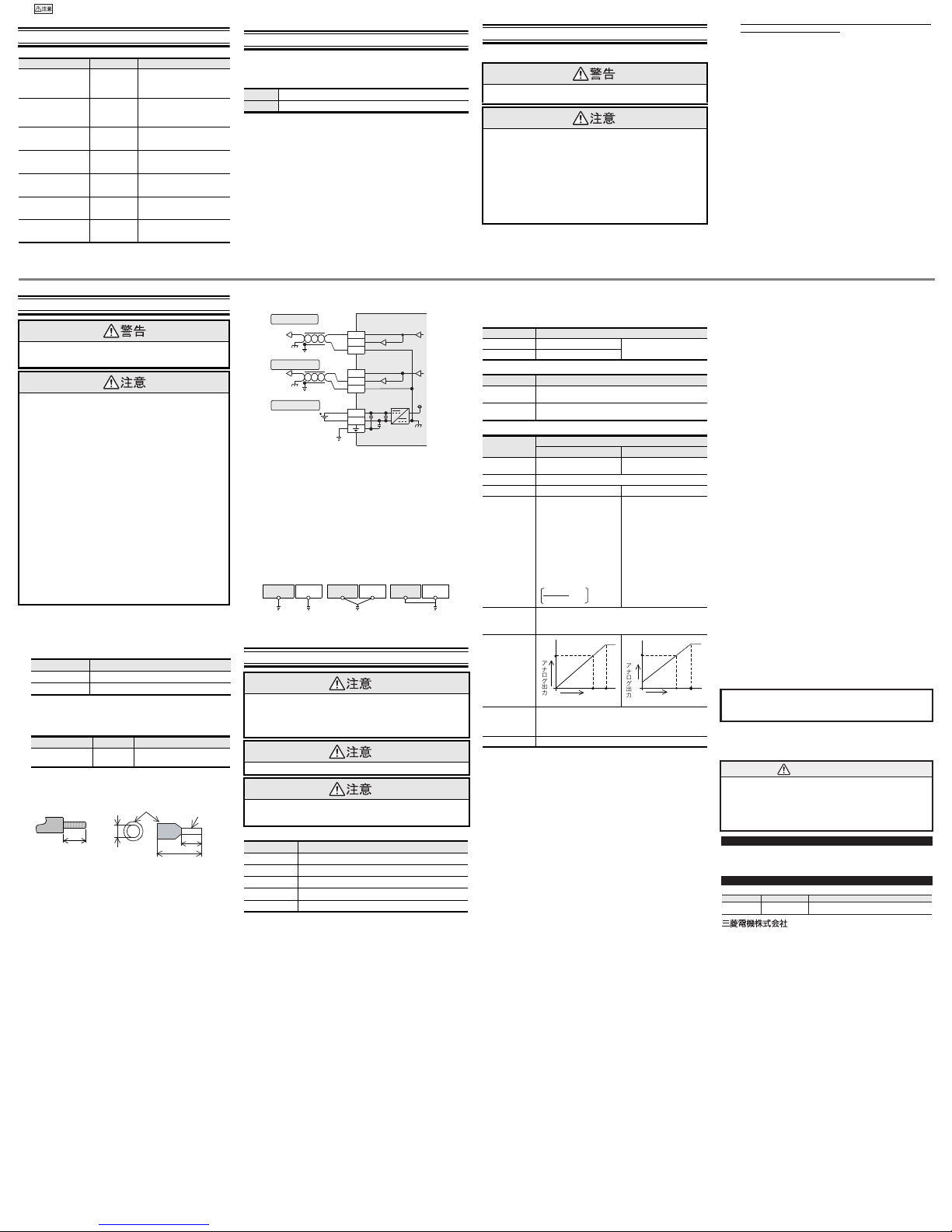

安全上のご注意　(ご使用の前に必ずお読みください)

このマニュアルでは､安全に関する注意事項のランクを として区
分してあります｡

なお､ に記載した事項でも､状況によっては重大な結果に結びつく可能性
があります｡いずれも重要な内容を記載していますので必ず守ってください｡

関連マニュアルとマニュアルの入手方法

関連マニュアル

取り扱いを誤ったばあいに､危険な状況が起こりえて､死亡
または重傷を受ける可能性が想定されるばあい｡

取り扱いを誤ったばあいに､危険な状況が起こりえて､中程
度の傷害や軽傷を受ける可能性が想定されるばあい､および
物的損害だけの発生が想定されるばあい｡

マニュアル名称 マニュアル番号 内容

FX3S･FX3G･FX

3GC

･FX3U･FX

3UC

シリーズ
ユーザーズマニュアル
[アナログ制御編]

JY997D15201

[別冊]

形名ｺｰﾄﾞ:09R617

FX

3S･FX3G･FX3GC･FX3U･FX3UC

シリー

ズの

アナログ制御の仕様,プログ

ラム方法に関する説明

FX3S･FX3G･FX

3GC

･FX3U･FX

3UC

シリーズ
プログラミングマニュアル
[基本･応用命令解説編]

JY997D11701

[別冊]

形名ｺｰﾄﾞ:09R514

基本命令解説･応用命令解説･各種
デバイスの解説など､シーケンス
のプログラミングに関する説明

FX

3Sシリーズ

ユーザーズマニュアル
[ハードウェア編]

JY997D48501

[別冊]

形名ｺｰﾄﾞ:09R534

FX3Sシリーズシーケンサ本体の入
出力仕様,配線,取付けや保守など
のハードウェアに関する詳細説明

FX

3Gシリーズ

ユーザーズマニュアル
[ハードウェア編]

JY997D31201

[別冊]

形名ｺｰﾄﾞ:09R520

FX3Gシリーズシーケンサ本体の入
出力仕様,配線,取付けや保守など
のハードウェアに関する詳細説明

FX

3GCシリーズ

ユーザーズマニュアル
[ハードウェア編]

JY997D45301

[別冊]

形名ｺｰﾄﾞ:09R532

FX3GCシリーズシーケンサ本体の入
出力仕様,配線,取付けや保守など
のハードウェアに関する詳細説明

FX

3Uシリーズ

ユーザーズマニュアル
[ハードウェア編]

JY997D16101

[別冊]

形名ｺｰﾄﾞ:09R515

FX3Uシリーズシーケンサ本体の入
出力仕様,配線,取付けや保守など
のハードウェアに関する詳細説明

FX

3UCシリーズ

ユーザーズマニュアル
[ハードウェア編]

JY997D11601

[別冊]

形名ｺｰﾄﾞ:09R513

FX3UCシリーズシーケンサ本体の入
出力仕様,配線,取付けや保守など
のハードウェアに関する詳細説明

ドレスは巻末を参照ください。

対応規格

FX3U-4DA-ADPは､2005年6月生産品からEC指令(EMC指令), UL規格(UL, cUL)に対
応しています。詳細については､下記マニュアルを参照してください。

→

FX3Sシリーズハードウェアマニュアル(マニュアル番号: JY997D48301)

→FX

3Gシリーズハードウェアマニュアル(マニュアル番号: JY997D46001)

→FX

3GCシリーズハードウェアマニュアル(マニュアル番号: JY997D45101)

→FX

3Uシリーズハードウェアマニュアル(マニュアル番号: JY997D16001)

→FX

3UC

(D, DS, DSS)シリーズハードウェアマニュアル (マニュアル番号: JY997D28501)

→ FX3UC-32MT-LT-2ハードウェアマニュアル(マニュアル番号: JY997D30201)

基本ユニットの規格対応については､FX シリーズ総合カタログをご参照頂きますか､
別途弊社までお問い合わせください。

注意

• 本製品は一般工業環境下でご使用ください。

• EU域内販売責任者は下記のとおりです｡

EU域内販売責任者： Mitsubishi Electric Europe B.V.
住所： Gothaer Str. 8, 40880 Ratingen, Germany

EMC指令に適合するための注意

アナログ特殊アダプタは､ヨーロッパ規格に準拠･適合しています。ただし、計測や制
御において、

精度を要求するばあいは､次の内容を実施されることをおすすめします

。
アナログ製品は､ノイズに敏感な製品のため､取扱い方法に注意してください。セン
サまたはアクチュエータの専用ケーブルを接続するばあいは､それらの機器メーカ
の接続に関する要求に従ってください。
弊社は､シールド線を使用することを推奨します。それ以外のEMC対策が実施され
ないばあいでもノイズ環境において誘導誤差が､±10%以内で使用できます。
さらに､次のEMC対策を実施すると､本マニュアル記載の精度範囲程度に誘導誤差
を軽減する効果があります。

• アナログケーブルは影響を受けやすいので､主回路線や高圧電線, 負荷線との近

接や束線は行わないでください。ノイズやサージ誘導の影響を受けやすくなり
ます。できるだけアナログケーブルごとに分離してください。

• ケーブルは､シールド線を使用してください。シールド線のシールドを接地する

ばあい､ケーブルの片側のみ接地してください。

• アナログ値(AD変換後の値)をプログラムで使用するばあいは､平均値データを

使用してください。EMCによる誘導誤差が制御に与える影響を軽減することが
できます。シーケンスプログラム、またはアナログ特殊アダプタの機能を使用す
ることで平均値データを得ることができます。

1. 製品概要

FX3U-4DA-ADP形アナログ出力特殊アダプタ(以下4DA-ADPと略称)は､4点のアナロ
グ出力を増設するための特殊アダプタです。

1.1 同梱品の確認

下記製品および付属品が同梱されているか確認してください。

製品本体 FX3U-4DA-ADP形アナログ出力特殊アダプタ

付属品 ユーザーズマニュアル(本書)

[1] DINレール取付け用溝(DINレール: DIN46277)
[2] ネームプレート
[3] 特殊アダプタ連結用フック:

本特殊アダプタの左側に特殊アダプタを連結するばあいに使用します。

[4] 特殊アダプタ接続用コネク タカバー:

本特殊アダプタの

左側に特殊アダプタを接続するばあいは､カバーをはずします。

[5] 直接取付け用穴(2-φ4.5, 取付けネジ: M4ネジ) :

FX

3GC･FX3UCシーケンサと接続時は､使用しません。

[6] POWER LED(緑色) :

端子台｢24+｣, ｢24-｣にDC24V電源が正常に供給されているとき点灯します。

[7] 端子台(ヨーロッパ式) :

電圧, 電流出力のアナログ出力およびDC24V電源を配線します。

[8] 特殊アダプタ接続用コネクタ:

本特殊アダプタを基本ユニットまたは特殊アダプタに接続するときに使用します。
[9] DINレール取付け用フック
[10]

特殊アダプタ

連結用ツメ

[11]

特殊アダプタ

接続用コネクタ:

本特殊アダプタの左側に通信

特殊アダプタまたは

アナログ特殊アダプタを接続す

るときに使用します。

2. 取付け

取付け/取外しの詳細は､使用する各シーケンサのユーザーズマニュアル[ ハードウェ
ア編]を参照してください。

取付け上の注意

• 取付け, 配線作業などを行うときは､必ず電源を外部にて全相共遮断してから
行ってください｡感電, 製品損傷の恐れがあります｡

取付け上の注意

• シーケンサ本体マニュアルに記載の一般仕様の環境で使用してください｡
ほこり, 油煙, 導電性ダスト, 腐食性ガス(潮風, Cl

2, H2S, SO2, NO2など), 可燃性

ガスのある場所､高温, 結露, 風雨にさらされる場所､振動, 衝撃がある場所で使用
しないでください｡
感電, 火災, 誤動作, 製品の損傷あるいは劣化の原因となることがあります｡

• ネジ穴加工や配線工事を行うときに､切粉や電線屑を本製品やシーケンサなどの
通風窓へ落とし込まないでください｡
火災, 故障, 誤動作の原因となります｡

• 製品の導電部には直接触らないでください。
誤動作,故障の原因となります。

• 特殊アダプタは所定のコネクタに確実に装着してください。
接触不良により誤動作の原因となることがあります。

7

74

15.5

90

98(取付穴ピッチ)

106

17.6

15.1

[7]

[8]

[9]

[1]

I1+

COM1

V3+
I3+

V2+
I2+

V4+
I4+

COM4

COM3

COM2

質量 :約0.1kg
外装色:マンセル0.08GY 7.64/0.81
DINレール幅:35mm

特殊アダプタ
接続用コネクタ
カバーを
取外した状態

[11]

1) 電源をOFFにします。
基本ユニット, 特殊アダプタに接続しているケーブルをすべて取りはずします｡
DINレールまたは直接 (ネジ)取付けした基本ユニット , 特殊アダプタを取り
はずします。

2) 基本ユニットに機能拡張ボードを取付けてください。
機能拡張ボードの取付けについては､下記マニュアルを参照してください。

→ FX

3Uシリーズユーザーズマニュアル [ハードウェア編]

3) 機能拡張ボードの特殊アダプタ接続用コ
ネクタカバー (右図A)をはずします。
特殊アダプタに追加接続するばあいは､
機能拡張ボードを特殊アダプタに読み替
えてください。

4) 基本ユニットの特殊アダプタ連結用フッ
ク(右図B)をスライドします。
特殊アダプタに追加接続するばあいは､
基本ユニットを特殊アダプタに読み替え
てください｡( 以下の手順も同様に読み替
えてください｡)

5)

基本ユニット
に特殊アダプ
タ

(右図C)を右
図のように接
続します。

6) 基本ユニット
の特殊アダプ
タ連結用フッ
ク(右図 B)をス
ライドさせ､特
殊アダプタ(右
図C)を固定し
ます。

接続上の注意

高速入出力特殊アダプタとそれ以外の特殊アダプタを組み合わせて使用
するばあい､使用するすべての高速入出力特殊アダプタを取り付けた後に
それ以外の特殊アダプタを接続してください。

高速入出力特殊アダプタは､高速入出力特殊アダプタ以外の特殊アダプタ
の左側に接続することはできません。

RUN

STOP

FX

FX

3U

3U

-48MR/ES

-48MR/ES

FX

3U

-48M

3)

4)

B

B

A

4)

RUN

STOP

FX

FX

3U

3U

-48MR/ES

-48MR/ES

FX

FX

3U

3U

-48M

-48M

POWER

FX

3U

-
***

-
***

FX

3U

-48M

6)

C

B

B

5)

5)

5)

6)

3. 配線

3.1 使用ケーブルと端子締付トルク

3.1.1 ヨーロッパ式端子台

1) 電線サイズ
相手機器との接続には､導体サイズがAWG22-20のものを使用してくださ
い。

2) 適合電線

3) 端末処理
より線は被覆を剥ぎ芯線をよりそのまま接続し､単線は被覆を剥ぎその まま
接続してください。
または､絶縁スリーブ付棒端子を使用し接続してください。
＜参考例＞

※1 旧形名 CRIMPFOX ZA 3
※2 旧形名 CRIMPFOX UD 6

絶縁スリーブ付棒端子を使用するばあいは､電線のシースの厚みによって､
入れにくくなるので､外形図を参考に電線サイズを選定してください。
端子の締付トルクは0.22 ～0.25N･m としてください｡規定以上のトルクで
端子ネジを締め付けないでください｡故障, 誤動作の原因になります。

3.2 電源配線

電源配線については､下記マニュアルを参照してください。

→FX

3S･FX3G･FX3GC･FX3U･FX3UCシリーズ

ユーザーズマニュアル[アナログ制御編]

配線上の注意

• 取付け, 配線作業などを行うときは､必ず電源を外部にて全相共遮断してか
ら行ってください｡
感電, 製品損傷の恐れがあります｡

配線上の注意

• ネジ穴加工や配線工事を行うときに､切粉や電線屑を本製品やシーケンサな
どの通風窓へ落とし込まないでください｡
火災, 故障, 誤動作の原因となります｡

• ノイズの影響で異常なデータがシーケンサに書き込まれたことにより､シー
ケンサが誤動作をし､機械の破損や事故の原因になることがありますので次
の項目を必ず守ってください。

1) 電源線やアナログ入出力線は､主回路線や高圧電線,負荷線との近接や束

線は行わないでください。
ノイズやサージ誘導の影響を受けやすくなります。
100mm以上離して布線するようにしてください。

2) アナログ入出力線のシールドは､必ず信号受取り側で一点接地を行って

ください｡ただし､強電系とは共通接地しないでください。

• ヨーロッパ式端子台タイプへの配線は､次の注意事項に従い適切に行ってく
ださい｡ 感電, 故障, 短絡, 断線, 誤動作, 製品損傷の恐れがあります｡

- 電線の端末処理寸法は､マニュアルに記載した寸法に従ってください｡

- 締付トルクは､マニュアルに記載したトルクに従ってください 。

- より線の端末は､"ヒゲ線"が出ないようによじってください｡

- 電線の端末は､ハンダ メッキしないでください｡

- 規定サイズ以外の電線や規定本数を超える電線を接続しないでください｡

- 端子台や電線接続部分には､外力が直接加わらないように､電線を固定し

てください｡

• 端子台タイプへの配線は､次の注意事項に従い適切に行ってください｡
感電, 故障, 短絡, 断線, 誤動作, 製品損傷の恐れがあります｡

- 電線の端末処理寸法は､シーケンサ本体マニュアルに記載した寸法に従っ

てください｡

- 締付トルクは､シーケンサ本体マニュアルに記載したトルクに従ってくだ

さい。

形式 電線サイズ

電線1本 0.3～0.5mm

2

(AWG22～20)

電線2本 0.3mm

2

(AWG22)×2本

メーカ 形名 圧着工具

フエニックス・

コンタクト株式会社

AI 0.5-8WH

CRIMPFOX 6

※1

（またはCRIMPFOX 6T-F※2)

9mm

・より線/単線

OO

ɽʽʉɹʒ᥂

ɵʁʫ᥂

OO

OO

ፏᎅʃʴ˂ʠ

ˁፏᎅʃʴ˂ʠ್ብފ

3.3 アナログ出力配線

→端子配列は､本マニュアルの1.2節を参照

※1 アナログ出 力線は､2芯ツイストのシールド線を用い､他の動力 線や誘導を受

けやすい線とは分離して配線してください｡

※2 FX3S･ FX3G･FX3Uシーケンサのサービス電源(DC24V)を用いることもでき

ます。

※3 シールド線は､信号受取り側で一点接地を行ってください。

3.4 接地

接地は下記の項目を実施してください。

• 接地はD種接地を実施してください。(接地抵抗: 100Ω以下)

• 接地はできるだけ､専用接地としてください。

専用接地がとれないときは､下図の“共用接地”としてください。
詳細は､接続する各シーケンサのユーザーズマニュアル[ハードウェア編]を参照し
てください。

• 接地線はAWG 20～22(0.3～0.5 mm

2

)の太さのものを使用してください。

•

接地点はできるだけこのシーケンサの近くとし､接地線の距離を短くしてください。

4. 仕様

4.1 対応シーケンサ

バージョン番号は､D8001/D8101をモニタし､下3桁の値で知ることができます。

立上げ･保守時の注意

• 分解, 改造はしないでください｡
故障､誤動作､火災の原因となることがあります｡
* 修理については､三菱電機システムサービス株式会社にお問い合わせください｡

• 本品を落下させたり､強い衝撃を与えないでください。
破損の原因になります。

廃棄時の注意

• 製品を廃棄するときは､産業廃棄物として扱ってください｡

輸送･保管上の注意

• 本品は精密機器なので輸送の間あらゆる衝撃をさけてください｡
本品の故障の原因になります｡
輸送後､本品の動作確認を行ってください｡

機種名 対応状況

FX

3Sシーケンサ Ver.1.00～(初品から)

FX

3Gシーケンサ Ver.1.00～(初品から)

FX

3GCシーケンサ V er.1.40～(初品から)

FX

3Uシーケンサ Ver.2.20～(初品から)

FX

3UCシーケンサ V er.1.20～(SER No.45**** 2004年5月生産品以降)

ch□

4DA-ADP

ch□

D種接地

+15V

※1 シールド

電圧出力のばあい

電流出力のばあい

端子台

DC24V

※2

外部電源の配線

V□+

COM□

I□+

V□+

COM□

I□+

24+
24-

V□+,I□+,ch□の□には､ch番号が入ります。

※3

※3

シーケンサ 他の機器 シーケンサ 他の機器 シーケンサ 他の機器

共用接地(良) 共通接地(不可)専用接地(最良)

4.2 一般仕様

下記以外の一般仕様は､接続するシーケンサと同じです。
接続するシーケンサの一般仕様については、使用する各シーケンサのユーザーズマ
ニュアル[ハードウェア編]を参照してください。

4.3 電源仕様

4.4 性能仕様

項目 仕様

耐電圧 AC500V　1分間

全端子一括とアース端子間

絶縁抵抗 DC500Vメガーにて5MΩ以上

項目 仕様

D/A変換回路
駆動電源

DC24V +20% -15%　150mA/DC24V
端子台にDC24V電源を接続し供給してください。

インタフェース
駆動電源

DC5V 15mA
基本ユニットのDC5V電源から内部給電します。

項目

仕様

電圧出力 電流出力

アナログ
出力範囲

DC0～10V

(外部負荷5k～1MΩ)

DC4～20mA

(外部負荷500Ω以下)

デジタル入力 12bitバイナリ

分解能 2.5mV(10V/4000) 4μA(16mA/4000)

総合精度

• 周囲温度25℃±5℃のとき､
フルスケール10Vに対し
±0.5％(±50mV)

• 周囲温度0℃～55℃のとき､
フルスケール10Vに対し
±1.0％(±100mV)

外部負荷抵抗(Rs)が5kΩ 未満
のばあいは､下記計算分が増加
します｡
(1％当たり100mV増加します｡)
フルスケール10Vに対し

• 周囲温度25℃±5℃のとき､
フルスケール16mAに対し
±0.5％(±80μA)

• 周囲温度0℃～55℃のとき､
フルスケール16mAに対し､
±1.0％(±160μA）

D/A変換時間

• FX

3U/FX3UCシーケンサ: 200μs(データの更新は毎演算周期)

• FX

3S/FX3G/FX3GCシーケンサ: 250μs(データの更新は毎演算

周期)

出力特性

絶縁方式

• アナログ出力部とシーケンサ間はホトカプラにより絶縁

• 駆動電源とアナログ出力部間は､DC/DCコンバータにより絶縁

• 各ch(チャンネル)間は非絶縁

入出力占有点数 0点(シーケンサの最大入出力点数とは関係ありません｡)

Rs+47

47×100

-

0.9 

アナログ出力

デジタル入力

0

4080

10V

4000

アナログ出力

デジタル入力

0 4080

4mA

20mA

4000

ユーザーズマニュアル

このたびは､三菱マイクロシーケンサ用FX3U-4DA-ADP形アナログ出力特殊アダ
プタをお買い上げいただき､誠にありがとうございました｡

本マニュアルは､本製品の各部名称, 外形寸法, 取付け, および仕様について述べた
ものです｡ 本製品の取り扱いや操作などにつきましてはご使用の前に､本マニュ
アルおよび関連製品マニュアルをお読みいただき､機器の知識や安全の情報, 注意
事項のすべてについて習熟してからご使用ください｡
また､製品に付属しているマニュアルは必要なときに取り出して読め るように大切
に保管すると共に､必ず最終ユーザまでお届け頂きますようにお願いいたします｡
商標について
本マニュアルに記載してある会社名, 製品名は､それぞれの会社の登録商標または
商標です｡

この印刷物は2015 年4月発行です。なお、お断りなしに仕様を変更することがあ
りますのでご了承ください。

© 2004 Mitsubishi Electric Corporation

マニュアル番号 JY997D14001

副番 K

作成日付 2015年4月
