Mitsubishi FD630U-G, FD630U User Manual [de]
DLP PROJEKTOR
DE
MODELL
FD630U/FD630U-G
Bedienungs-Anleitung
DEUTSCH
Diese Anleitung ist wichtig für Sie.
Bitte lesen Sie diese Anleitung aufmerksam Durch, bevor Sie den Projektor anschließen.
ACHTUNG
STROMSCHLAGGEFAHR!
NICHT ÖFFNEN!
ACHTUNG : UM DAS STROMSCHLAG-RISIKO
ZU VERRINGERN, DEN DECKEL
(ODER DIE RÜCKWAND) NICHT ABNEHMEN.
IM INNERN SIND KEINE VOM ANWENDER
REPARIERBAREN TEILE. REPARATUREN NUR VON
QUALIFIZIERTEM FACHPERSONAL AUSFÜHREN LASSEN.
Das Blitzsymbol mit Pfeil in einem gleichseitigen Dreieck soll den Benutzer vor einer nicht isolierten, für das Risiko eines elektrischen Schlages für Personen ausreichend hohen gefährlichen Spannung im Innern des Gerätegehäuses warnen.
Das Ausrufezeichen in einem gleichseitigen Dreieck soll den Benutzer darauf aufmerksam machen, dass die mit dem Gerät
gelieferte Dokumentation wichtige Betriebs- und Wartungshinweise enthält.
WARNUNG:
UM DIE GEFAHR VON FEUER ODER STROMSCHLAG ZU VERHINDERN, DIESES GERÄT NICHT REGEN ODER FEUCHTIGKEIT AUSSETZEN.
ACHTUNG:
ZUR VERMEIDUNG VON ELEKTRISCHEM SCHLAG DURCH FREILIEGENDE STECKERSTIFTE, DIESEN (GEPOLTEN) STECKER NICHT
MIT VERLäNGERUNGSKABELN, GERäTEBUCHSEN ODER ANDEREN NETZAUSGäNGEN VERWENDEN, WENN DIESE NICHT VOLLSTäNDIG EINGESTECKT WERDEN KöNNEN.
HINWEIS:
DA DIESER PROJEKTOR EIN EIN- UND AUSSTECKBARES GERÄT IST, SOLLTE SICH DIE STECKDOSE DAFÜR NEBEN DEM GERÄT
BEFINDEN UND LEICHT ZUGÄNGLICH SEIN.
WARNUNG
Verwenden Sie das mitgelieferte Netzkabel. Wenn Sie ein anderes
Netzkabel einsetzen, können Störungen beim Fernseh- und Rundfunkempfang auftreten.
Dieses Gerät muss geerdet werden.
NICHT DIREKT IN DIE LINSE SEHEN, WENN DER PROJEKTOR EINGESCHALTET IST.
ACHTUNG
Nicht zur Verwendung in Computerräumen, die nach dem Standard
zum Schutz von elektronischen Computern/Datenverarbeitungsanlagen, ANSI/NFPA 75, definiert sind.
Das angebrachte Netzkabel sollte nur für dieses Produkt verwendet
werden. Verwenden Sie es auf keinen Fall für andere Produkte.
DE-2
Inhalt
Wichtige Sicherheitshinweise ................................................................................................................... 4
Beschreibung............................................................................................................................................6
Fernbedienung...................................................................................................................................... 7, 8
Installation ................................................................................................................................................ 9
Basisanschlüsse..................................................................................................................................... 11
Vorbereitung ...........................................................................................................................................14
Standardbetrieb ......................................................................................................................................15

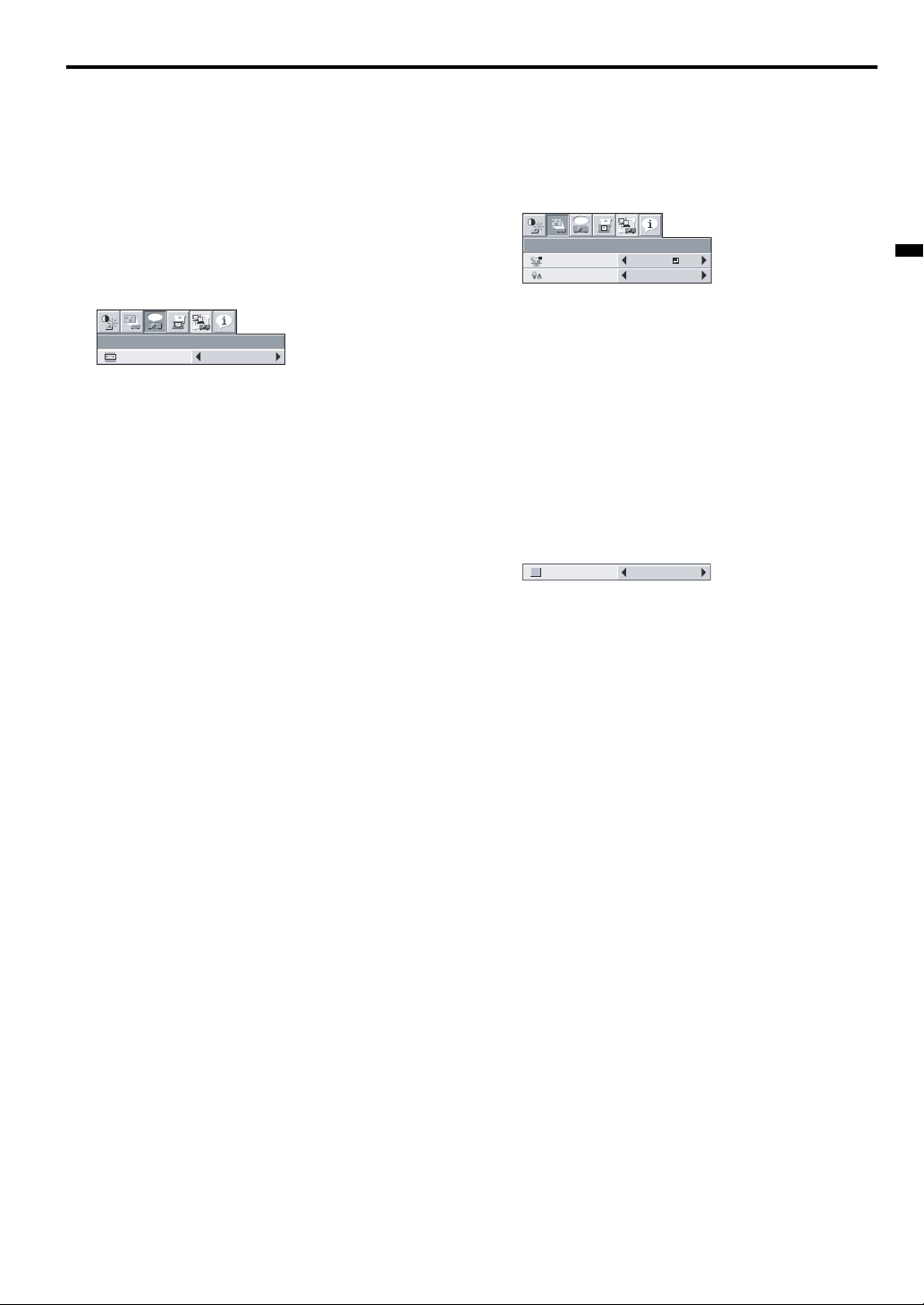

Verwendung des Menüs .........................................................................................................................18
Bildeinstellungen .................................................................................................................................... 26
Netzwerkeinstellungen............................................................................................................................ 29
Weitere Funktionen................................................................................................................................. 32

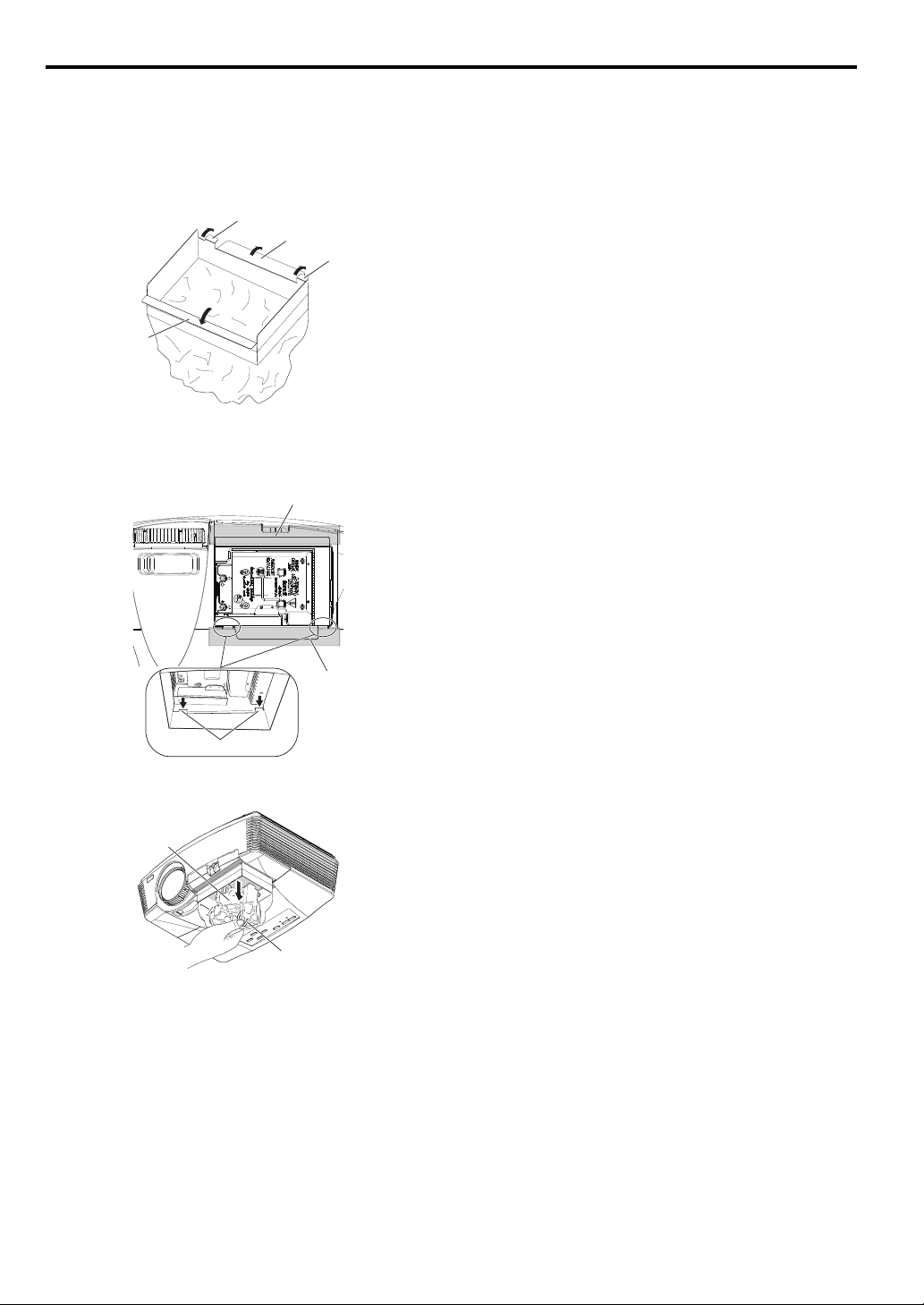

Auswechseln der Lampe.........................................................................................................................37
Fehlersuche............................................................................................................................................ 39

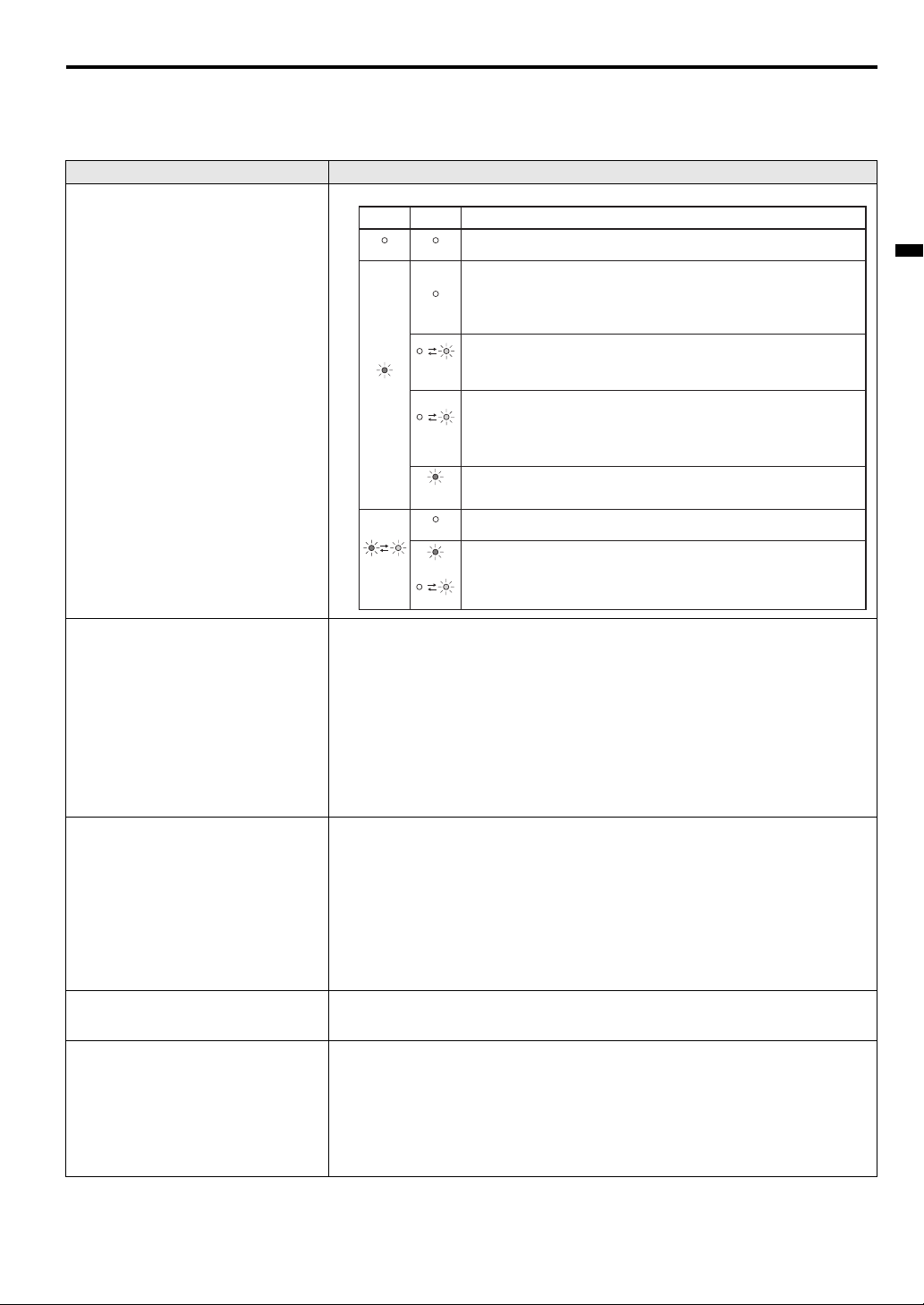

Anzeigen.................................................................................................................................................42
Technische Daten ...................................................................................................................................43
Warenzeichen, eingetragene Warenzeichen
Macintosh ist ein eingetragenes Warenzeichen von Apple Computer Inc.
DLP™, Digital Micromirror Device, DMD und BrilliantColor™ sind Marken von Texas Instruments.
HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Marken oder eingetragene Marken von HDMI Licensing LLC.
Microsoft, Windows, Windows 2000, Windows XP, Windows Vista und Internet Explorer sind eingetragene Warenzeichen, Warenzeichen oder Han-
delsnamen von Microsoft Corporation in den USA und/oder anderen Ländern.
Andere Marken- oder Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Unternehmen.
DEUTSCH
DE-3
Wichtige Sicherheitshinweise
Bitte lesen Sie diese Hinweise zu Ihrem Projektor aufmerksam durch
und bewahren Sie sie zum späteren Nachschlagen auf. Beachten Sie
alle auf dem Projektor angebrachten Warnhinweise und Instruktionen.
1. Hinweise lesen
Alle Sicherheits- und Bedienungshinweise müssen vor der
Inbetriebnahme des Gerätes gelesen werden.
2. Hinweise aufbewahren
Die Sicherheits- und Bedienungshinweise sollten zum späteren
Nachschlagen aufbewahrt werden.
3. Warnungen
Sämtliche Warnhinweise am Gerät und in der Bedienungsanleitung müssen beachtet werden.
4. Anleitungen
Alle Anleitungen zur Bedienung müssen befolgt werden.
5. Reinigung
Stecken Sie den Projektor vor der Reinigung aus.
Verwenden Sie keine flüssigen Sprayreiniger. Zum Reinigen nur
ein feuchtes Tuch verwenden.
6. Zusatzgeräte
Ohne die Genehmigung des Herstellers keine Zusatzgeräte
anschließen, da solche Geräte eine Brand-, Stromschlag- oder
andere Verletzungsgefahr darstellen können.
7. Wasser und Feuchtigkeit
Verwenden Sie den Projektor nicht in der Nähe von Wasser oder
in Kontakt mit Wasser.
8. Zubehör
Stellen Sie den Projektor nicht auf wackelige Wagen, Ständer,
Stative, Regale oder Tische. Verwenden Sie ausschließlich
Wagen, Ständer, Stative, Regale oder Tische, die vom Hersteller
empfohlen oder mit dem Projektor zusammen verkauft werden.
Beim Aufstellen des Gerätes müssen die Herstellerhinweise
befolgt und es darf nur vom Hersteller empfohlenes Montagezubehör verwendet werden.
Steht das Gerät auf einem Wagen, muss der Wagen vorsichtig
bewegt werden. Durch abruptes Anhalten, übermäßigen Kraftaufwand und unebene Ober- flächen kann das Gerät mit dem
Wagen umfallen.
9. Luftzirkulation
Schlitze und Öffnungen im Gehäuse dienen der Luftzirkulation,
sollen den zuverlässigen Projektorbetrieb sicherstellen und ihn
vor Überhitzung schützen. Diese Öffnungen dürfen nicht blockiert werden. Stellen Sie deshalb den Projektor nicht auf ein Bett,
Sofa, einen Teppich oder in ein Bücherregal. Stellen Sie sicher,
dass die Luftzirkulation ausreichend ist und dass die Hinweise
des Herstellers befolgt werden.
10. Stromversorgungen
Dieser Projektor darf nur von einer Stromversorgung gespeist
werden, die den Angaben auf dem Typenschild entspricht. Wenn
Sie sich nicht sicher sind, welche Stromversorgung Sie haben,
wenden Sie sich an Ihren Händler oder an das örtliche Elektrizitätswerk.
11. Netzkabelschutz
Das Verlegen von Netzkabeln muss so erfolgen, dass
Kabelquetschungen durch darauftreten oder daraufliegende
Gegenstände ausgeschlossen sind. Dabei sollte besonders auf
die Leitung in Steckernähe, Mehrfachsteckdosen und am Geräteauslass geachtet werden. Legen Sie das Netzkabel nicht unter
einen Teppich.
12. Überlastung
Wandsteckdosen und Verlängerungskabel dürfen nicht überlastet werden. Gefahr von elektrischem Schlag und Feuer.
13. Fremdkörper und Flüssigkeiten
Stecken Sie niemals irgendwelche Fremdkörper durch die
Gehäuseöffnungen in den Projektor. Sie könnten Teile mit
gefährlichen Spannungen berühren oder einen Kurzschluss auslösen, der ein Feuer verursachen oder zu einem Stromschlag
führen könnte. Schütten Sie niemals Flüssigkeiten, welcher Art
auch immer, auf den Projektor.
14. Reparaturen
Versuchen Sie nicht, den Projektor selbst zu reparieren.
Lassen Sie alle Reparaturen nur von qualifiziertem Fachpersonal ausführen.
15. Schäden mit notwendiger Reparatur
Ziehen Sie den Netzstecker des Projektors aus der Steckdose
und lassen Sie von einer qualifizierten Fachkraft eine Reparatur
durchführen:
(a) wenn das Netzkabel oder der Netzstecker beschädigt ist.
(b) wenn Flüssigkeit in das Gerät geschüttet worden ist oder
Fremdkörper hineingefallen sind.
(c) wenn der Projektor trotz Beachtung der Bedienungsanlei-
tung nicht normal funktioniert. Führen Sie nur die Einstellungen durch, die in der Bedienungsanleitung beschrieben
sind. Die fehlerhafte Einstellung anderer Einstellungen können zu Beschädigungen führen und erfordert häufig den
enormen Aufwand eines qualifizierten Technikers, um den
normalen Geräte-Betriebszustand wiederherzustellen.
(d) wenn der Projektor Regen oder Wasser ausgesetzt worden
ist.
(e) wenn der Projektor heruntergefallen oder das Gehäuse
beschädigt worden ist.
(f) wenn das Gerät auffallende Veränderungen in der Leistung
aufweist. Dies ist meistens ein Anzeichen dafür, dass eine
Reparatur oder Wartung notwendig ist.
16. Ersatzteile
Wenn Ersatzteile benötigt werden, stellen Sie sicher, dass der
Servicetechniker Original-Ersatzteile vom Hersteller oder
zumindest solche mit denselben Charakteristika wie die Originalteile verwendet hat. Nicht autorisierte Ersatzteile können
Feuer, elektrischen Schlag oder andere Gefahren verursachen.
17. Sicherheitsüberprüfung
Bitten Sie den Servicetechniker nach allen Wartungen oder
Reparaturen an diesem Projektor darum, eine Sicherheitsüberprüfung durchzuführen und den einwandfreien Betriebszustand
des Projektors festzustellen.
DE-4
WARNHINWEISE:
Trennen Sie den Projektor sofort vom Netz, wenn irgend
etwas nicht stimmt.
Nehmen Sie ihn nicht in Betrieb, wenn Rauch, eigenartige
Geräusche oder Gerüche aus dem Projektor kommen.
Brand oder Stromschlag könnte die Folge sein.
In einem solchen Fall das Gerät sofort ausstecken und den Fachhän-
dler aufsuchen.
Niemals das Gehäuse entfernen.
Dieser Projektor enthält Hochspannungs-Schaltkreise.
Unbeabsichtigter Kontakt kann zu einem Stromschlag führen. Sofern
nichts spezifisch in der Bedienungsanleitung vermerkt ist, sollten Sie auf
keinen Fall versuchen, das Gerät selbst zu warten. Bitte setzen Sie sich
mit Ihrem Händler in Verbindung, wenn der Projektor repariert, eingestellt oder überprüft werden soll.
Verändern Sie den Projektor nicht.
Brand oder Stromschlag könnte die Folge sein.
Verwenden Sie einen beschädigten Projektor nicht mehr.
Wenn der Projektor herunterfällt und das Gehäuse beschädigt ist,
schliessen Sie den Projektor nicht ans Netz an. Wenden Sie sich
zwecks Überprüfung an Ihren Händler. Wenn Sie den beschädigten
Projektor weiter verwenden, kann ein Brand entstehen.
Richten Sie das Objektiv nicht in das Sonnenlicht.
Ein Brand könnte die Folge sein.
Richtige Versorgungsspannung verwenden.
Wenn Sie eine falsche Versorgungsspannung verwenden, könnte ein
Brand die Folge sein.
Stellen Sie den Projektor nicht auf eine unebene Fläche.
Stellen Sie den Projektor nur auf eine gerade, stabile Fläche.
Während des Projektorbetriebes nicht in das Objektiv
sehen.
Augenverletzungen könnten die Folge sein. Lassen Sie Kinder nicht in
das Objektiv sehen, wenn der Projektor eingeschaltet ist.
Stecken Sie während des Betriebes nicht das Netzkabel
aus.
Dadurch kann die Lampe beschädigt werden. Außerdem können
Brand, Stromschlag oder andere Störungen die Folge sein. Warten
Sie bis der Ventilator nicht mehr läuft, bevor Sie das Netzkabel
ausstecken.
Berühren Sie nicht die Luftauslassgitter und die Bodenplatte.
Berühren Sie sie nicht und stellen Sie keine anderen Geräte direkt
neben die Luftauslassgitter, weil diese im Betrieb heiß werden. Die
heißen Lüftungsgitter und die heiße Bodenplatte können Verletzungen oder Schäden an anderen Geräten verursachen. Stellen Sie den
Projektor auch nicht auf einen Schreibtisch, der durch Hitze leicht
beschädigt werden kann.
Sehen Sie während des Projektorbetriebes nicht in das
Luftauslassgitter.
Hitze, Staub usw. könnten aus ihnen austreten und Augenverletzungen hervorrufen.
Nicht die Luftein- und -auslassschutzgitter blockieren.
Wenn sie blockiert sind, kann es im Projektor zu Wärmeerzeugung
kommen, wodurch die Projektorqualität verschlechtert oder ein Feuer
verursacht werden kann.
Verwenden Sie keine brennbaren Lösungsmittel (Benzin, Verdünner usw.) und keine brennbaren Aerosole in
der Nähe des Projektors.
Entflammbare Stoffe können sich entzünden und dadurch einen
Brand oder Funktionsausfall verursachen, da die Temperatur im
Inneren des Projektors sehr ansteigt, wenn die Lampe leuchtet.
Verwenden Sie den Projektor nicht, wenn sich Kondensation auf ihm abgesetzt hat.
Dies kann zu Beschädigungen oder anderen Fehlern führen.
Aufstellungsort
Verwenden Sie den Projektor aus Sicherheitsgründen nicht an Orten
mit hohen Temperaturen oder hoher Feuchtigkeit. Achten Sie darauf,
dass die Betriebstemperatur, Feuchtigkeit und Höhe innerhalb der
folgenden Grenzwerte liegen.
• Betriebstemperatur: +5°C bis +35°C
• Luftfeuchtigkeit bei Betrieb: zwischen 30% und 90%
• Damit der Projektor nicht überhitzt, stellen Sie keine Geräte unter
den Projektor, die Hitze entwickeln.
• Stellen Sie den Projektor nicht an Orten auf, die instabil oder
Erschütterungen ausgesetzt sind.
• Stellen Sie den Projektor nicht neben Geräten auf, die ein starkes
Magnetfeld entwickeln. In der Nähe des Projektors sollten auch
keine elektrischen Leitungen installiert sein, in denen hohe
Ströme fließen.
• Stellen Sie den Projektor nur auf eine feste, vibrationsfreie
Fläche. Er könnte sonst herunterfallen und schwere Verletzungen
oder Schäden verursachen.
• Stellen Sie den Projektor nicht senkrecht. Er könnte herunterfallen und schwere Verletzungen oder Schäden verursachen.
• Wird der Projektor mehr als ±10° (rechts und links) oder ±15°
(vorne und hinten) geneigt, können Störungen auftreten oder die
Lampe kann explodieren.
• Stellen Sie den Projektor nicht in die Nähe von Klimaanlagen,
Heizern oder Luftbefeuchtern, um heiße oder feuchte Luft an den
Abluft- und Zuluftöffnungen des Projektors zu vermeiden.
• Verwenden Sie diesen Projektor nur an Orten, die weniger als
1500 Meter über dem Meeresspiegel liegen.
Beim Entfernen der Lampe vom an der Decke montierten Projektor
Achten Sie beim Auswechseln der Lampe darauf, die spezifisch für
diesen Projektor konzipierte Lampenwechselhalterung zu verwenden. Anderenfalls können Lampenteilchen herausfallen, falls die
Lampe einmal zerbricht.
DEUTSCH
DE-5
Beschreibung
Bedienfeld
11
985
6 4 2
89
1 23 4
7
5 3 17
1 Fokussierring
2 Zoomring
3Bedienfeld
4 Lufteinlassgitter
5 Fernbedienungssensor (vorne)
6 Luftauslassgitter
7 Anschlussfeld
8 Lautsprecher
9 Einstellfuß
10 Riegel
11 Lampenabdeckung
10
6
Achtung:
Die Lampe nicht direkt nach der Benutzung des Projektors wechseln, da die Lampe zu diesem Zeitpunkt sehr
heiß ist. Verbrennungen könnten die Folge sein.
1 POWER-Taste
2 Netzanzeige (POWER)
3 MENU-Taste
4 Statusanzeige (STATUS)
5 KEYSTONE/ENTER-Taste
6AUTO POSITION/S -Taste
7COMPUTER/W-Taste
8 T-Taste
9VIDEO/X-Taste
Wichtige Hinweise:
• Wird das Menü, KEYSTONE-Einstellungs- oder Kennwort-Eingabefenster angezeigt, fungieren die Tasten
COMPUTER, VIDEO und AUTO POSITION als W, X
bzw. S Tasten.
• Wird das Menü angezeigt, fungiert die KEYSTONETaste als Eingabetaste (ENTER).
Anschlussfeld
DE-6
4 510 13 283 14
71
6 119 12
1Netzbuchse
2 COMPUTER IN-Anschluss (1, 2) (15-pol. Mini-D-
SUB)
3 MONITOR OUT-Anschluss (15-pol. Mini-D-SUB)
4 Fernbedienungssensor (hinten)
5 Anschluss AUDIO IN-1 (Minibuchse)
6 Anschluss AUDIO IN-2 (Minibuchse)
7 AUDIO-OUT-Anschluss (Minibuchse)
8 S-VIDEO-Anschluss
9VIDEO-Anschluss
10 SERIELLER (RS-232C) Anschluss (Mini-DIN)
11 Kensington Lock
12 LAN-Anschluss (RJ-45)
13 Anschluss AUDIO IN-3 (L/R)
14 HDMI-Anschluss (19-pol. HDMI)
Beschreibung (Fortsetzung)
Geräteunterseite
Fernbedienung
Dieses Modell ist
nicht mit diesen
Funktionen
ausgestattet.
ON
1
2
3
KEYSTONE
4
5
MENU
6
AV
7
MUTE
VIEWER
UNPLUG
STANDBY
ASPECTMAGNIFY
UP
VOL PAGE
DOWN
AUTO
POSITION
ENTER
FREEZE
VIDEO
1
COMPUTER
S-VIDEO
2
WIRELESS DVI HDMI
1
8
9
Dieses Modell ist
nicht mit diesen
Funktionen
ausgestattet.
10
11
12
13
14
15
1 Einstellfuß
DEUTSCH
1 ON-Taste
2 MAGNIFY (Vergrößern)-Taste
3 VOLUME UP, DOWN (lauter/leiser)-Tasten
4 KEYSTONE-Taste
5 Menü-Taste (MENU)
Es gibt zwei Arten von MENÜ-Displays. Das
SCHNELL MENÜ wird auf dem Bildschirm
angezeigt, wenn Sie die Taste MENÜ drücken.
Darüber hinaus wird das DETAIL MENÜ angezeigt,
wenn Sie den Posten DETAIL MENÜ in diesem
MENÜ auswählen und die ENTER-Taste drücken.
6 ENTER-Taste
7 AV MUTE (Audio/Video-Stummschaltung)-Taste
8 OFF-Taste
9 ASPECT (Bildformat)-Taste
10 Automatik-Positionstaste-Taste (AUTO POSI-
TION)
11 Cursor-Tasten
12 FREEZE (Bildeinfrierung)-Taste
13 VIDEO, S-VIDEO Taste
14 COMPUTER 1, 2-Taste
15 HDMI-Taste
• Die Tasten UP und DOWN werden bei der KEY-
STONE-Korrektur zusätzlich zur Lautstärkereglung
verwendet.
DE-7
Fernbedienung
Einsetzen der Batterie
Verwenden Sie zwei Batterien der Größe (AA, R6).
1. Nehmen Sie die Abdeckung der Fernbedienung ab, indem Sie die Klappe des Batteriefachs in Pfeilrichtung drücken.
2. Legen Sie die Batterien ein. Vergewissern Sie sich dabei, daß sie richtig positioniert sind (+ zu + und - zu -).
• Legen Sie die Batterien von - der Federseite her ein, und stellen Sie sicher, dass sie fest eingelegt sind.
3. Setzen Sie die Rückabdeckung wieder auf.
Achtung:
• Die Verwendung einer falschen Batterie kann zu einer Explosion führen.
• Es sollten nur Batterien des Typs Karbon-Zink oder Alkali-Mangandioxid verwendet werden.
• Entsorgen Sie leere Batterien entsprechend der in Ihrem Wohnort geltenden Vorschriften.
• Batterien können bei unsachgemäßem Umgang explodieren. Batterien nicht aufladen, auseinandernehmen oder ins Feuer werfen.
• Batterien stets laut Herstellerangaben behandeln.
• Legen Sie die Batterie mit richtig ausgerichteter positiver (+) und negativer (-) Seite entsprechend der Kennzeichnung an der Fernbedienung ein.
• Batterien von Kindern und Haustieren fernhalten.
• Nehmen Sie die Batterie heraus, wenn die Fernbedienung über längere Zeit nicht benutzt wird.
• Verwenden Sie keine neue Batterie zusammen mit einer alten Batterie.
• Falls die Alkalilösung von Alkalibatterien mit Ihrer Haut oder Kleidung in Berührung kommt, gut mit Wasser awaschen. Falls die Lösung mit Ihren
Augen in Berührung kommt, gut mit Wasser ausspülen und zum Arzt gehen.
Reichweite (der Fernbedienung)
Die maximale Reichweite der Fernbedienung beträgt ca. 10 m (oder etwa 32 Fuß), wenn die Fernbedienung auf den Fernbedienungssensor des Projektors
gerichtet wird. Bei einer Ausrichtung auf die Projektionswand sollte die Entfernung von der Fernbedienung zum Projektor über die Projektionswand 5 m oder
weniger betragen. Entsprechend der Art der verwendeten Projektionswand kann die Reichweite jedoch variieren.
Empfangswinkel (vertikal)
Empfangswinkel (horizontal) Empfangswinkel (vertikal), Deckenmontage
Wichtige Hinweise:
• Setzen Sie den Fernbedienungssensor nicht direktem Sonnenlicht oder Leuchtstofflampen aus. Halten Sie einen Abstand von mindestens 2 m (6,5 Fuß)
zwischen Fernbedienungssensor und Leuchtstofflampen ein, um eine einwandfreie Funktion der Fernbedienung sicherzustellen. Wechselgerichtete
Leuchtstofflampen in der Nähe des Projektors können die Funktion der Fernbedienung beeinträchtigen.
• Wenn Sie mit der Fernbedienung zu nahe an den Fernbedienungssensor herangehen, funktioniert die Fernbedienung möglicherweise nicht richtig.
DE-8
Installation
Layout des Projektors
Die Bildgröße variiert entsprechend dem Abstand zwischen Projektionswand und Projektor.
Frontprojektion
SH
SW
L : Zwischen Projektionswand und der Vorderseite des Projektors
Hd : Höhe des projizierten Bildes
Projektionswand Abstand von der Projektionswand : L
Diagonalgröße Breite : SW Höhe : SH Am kürzesten (WIDE) Am längsten (TELE)
zoll cm zoll cm zoll cm zoll m zoll m zoll cm
4010235892050 47 1,2 71 1,8 6,617
60 152 52 133 29 75 71 1,8 107 2,7 9,9 25
80 203 70 177 39 100 96 2,4 144 3,6 13,2 34
100 254 87 221 49 125 120 3,1 180 4,6 16,5 42
150 381 131 332 74 187 182 4,6 271 6,9 24,7 63
200 508 174 443 98 249 243 6,2 362 9,2 33,0 84
250 635 218 553 123 311 304 7,7 453 11,5 41,2 105
300 762 261 664 147 374 365 9,3 - - 49,5 126
Hd
• Die o. g. Werte sind Designwerte und können von den aktuellen Messwerten abweichen.
Wenn das Seitenverhältnis des Bildschirms 4:3 beträgt
Wenn das Seitenverhältnis des Bildschirms 4:3 beträgt, ist die Positionsbeziehung
zwischen dem projizierten Bild und dem Bildschirm wie rechts dargestellt.
Bezüglich der Installation nehmen Sie die folgende Tabelle zur Hand.
Bildschirmgröße
SH
BB
H
SW=W
Wenn das Seitenverhältnis des Bildes 16:9 beträgt
4:3 Größe der
Diagonale
zoll cm zoll cm zoll cm zoll cm zoll cm zoll cm zoll cm zoll m zoll m zoll cm
40102328124613793328118463,0 8 431,1651,66,115
60 152 48 122 36 91 55 140 48 122 27 69 4,5 11 65 1,7 98 2,5 9,1 23
80 203 64 163 48 122 73 187 64 163 36 91 6,0 15 88 2,2 132 3,3 12,1 31
100 254 80 203 60 152 92 233 80 203 45 114 7,5 19 110 2,8 165 4,2 15,1 38
150 381 120 305 90 229 138 350 120 305 68 171 11,3 29 166 4,2 249 6,3 22,7 58
200 508 160 406 120 305 184 466 160 406 90 229 15,0 38 223 5,7 332 8,4 30,3 77
250 635 200 508 150 381 229 583 200 508 113 286 18,8 48 279 7,1 416 10,6 37,8 96
300 762 240 610 180 457 275 699 240 610 135 343 22,5 57 335 8,5 - - 45,4 115
Bildschirmgröße Größe des projizierten Bildes Projektionsentfernung: L
Breite : SW Höhe : SH
16:9 Größe der
Diagonale
Breite : W Höhe : H Leerzeichen: B
Am kürzesten
(WIDE)
Am längsten
(TELE)
• Die obigen Zahlen sind Näherungswerte und können geringfügig von den tatsächlichen Maßen abweichen.
Hd
DEUTSCH
DE-9
Installation (Fortsetzung)
Frontprojektion, Deckenmontage
Zur Deckenmontage wird das für diesen Projektor konzipierte Deckenmontage-Set benötigt. Wenden Sie sich zur Installation an einen
Spezialisten. Weitere Informationen erhalten Sie von Ihrem Händler.
• Die Gewährleistung für diesen Projektor gilt nicht für Schäden, die
durch die Verwendung nicht empfohlener Deckenbefestigungssätze oder die Installation des Deckenmontage-Sets an
einer nicht dafür geeigneten Stelle verursacht werden.
• Wird der Projektor mit Deckenmontage verwendet, muss die
Option BILD DREHEN im Menü INSTALLATION auf SPIEGEL
INVERS eingestellt werden. Siehe Seite 22.
• Bei der Deckenmontage des Projektors können die projizierten
Bilder dunkler erscheinen als bei der Aufstellung auf einem Tisch.
Dies ist keine Fehlfunktion des Gerätes.
Befestigung an der Decke
Wenn Sie den Projektor unter Verwendung einer Deckenhalterung an
der Decke befestigen möchten, verwenden Sie die Schraubenlöcher
wie in der Abbildung gezeigt wird.
Wichtige Hinweise:
• Schrauben sind im Lieferumfang nicht enthalten. Besorgen Sie
sich Schrauben, die für Ihre Art der Montage geeignet sind.
(Durchmesser M4)
• Zwischen der Platte und dem Projektor sollte es einen ausreichenden Freiraum für die Wäremeluftabfuhr geben.
Rückprojektion
Wenden Sie sich zur Installation an einen Spezialisten.
Weitere Informationen erhalten Sie von Ihrem Händler.
• Bei Rückprojektion muss BILD DREHEN im Menü INSTALLATION
auf SPIEGEL eingestellt werden. Siehe Seite 22.
Achtung:
• Wenn Sie den Projektor direkt auf einen Teppich stellen, wird die
von den Ventilatoren erzeugte Luftzirkulation beeinträchtigt und es
können Schäden und Fehlfunktionen auftreten. Stellen Sie den
Projektor deshalb auf eine harte Unterlage, um die erforderliche
Luftzirkulation zu gewährleisten.
• Stellen Sie den Projektor mindestens 50 cm von einer Wand
entfernt auf, damit die Luftzirkulation die durch die Lufteinlass- und
Luftauslassgitter gewährleistet wird, nicht blockiert werden.
• Verwenden Sie den Projektor nicht an den folgenden Orten und in
der folgenden Art und Weise, da dies zu Brand oder Stromschlag
führen kann.
• In staubiger oder feuchter Umgebung.
• Auf der Seite oder umgekehrt stehend.
• In der Nähe von Heizungen.
• In einer öligen, rauchigen oder feuchten Umgebung, wie z. B.
eine Küche.
• In direktem Sonnenlicht.
• Wo es zu hohen Temperaturen kommen kann, wie z. B. in
einem geschlossenen Auto.
• Wo die Temperatur unter +5°C fällt oder über +35°C steigt.
Wichtige Hinweise:
• Üben Sie keinen Druck auf das Objektiv aus, da es dadurch beschädigt werden kann.
• Verwenden Sie diesen Projektor nur an Orten, die weniger als
1500 Meter über dem Meeresspiegel liegen.
DE-10
Basisanschlüsse
Dieser Projektor kann an verschiedene, mit analogen Ausgängen ausgestattete Geräte wie z. B. Videorekorder, Videokameras, Videodisk-Player
und Personalcomputer angeschlossen werden.
Wichtige Hinweise:
• Stellen Sie vor dem Herstellen von Verbindungen sicher, dass das angeschlossene Gerät ausgeschaltet ist.
• Stecken Sie das Netzkabel des Projektors und das des angeschlossenen Gerätes fest in die Steckdose. Ziehen Sie beim Ausstecken nicht an
den Netzkabeln sondern nur an den Netzsteckern.
• Wenn der Projektor und das angeschlossene Gerät zu nahe beieinander aufgestellt sind, kann das projizierte Bild durch Interferenzen beeinträchtigt werden.
• Weitere Informationen zu den Anschlüssen der einzelnen Geräte finden Sie in der jeweiligen Bedienungsanleitung.
Projektor + AV-Anlagen
S-VIDEO IN
(Zubehör)
VIDEO IN
(Zubehör)
AUDIO IN-3L
(Zubehör)
AUDIO IN-3R
zum Audioausgang
(Links)
zum Audioausgang
Videorekorder, usw.
(Rechts)
zum Video-Ausgang
zum S-Video-Ausgang
DEUTSCH
Wichtige Hinweise:
• Achten Sie darauf, dass die Farben der Video- und Audiostecker am Audiokabel mit den Farben der Anschlüsse übereinstimmen.
• Der Lautsprecherausgang ist mono.
Projektor + DVD-Player oder HDTV-Dekoder
Einige DVD-Player haben einen für 3 Leitungen passenden Anschluss (Y, CB, CR). Wenn Sie einen solchen DVD-Player an diesen Projektor
anschließen, verwenden Sie den Anschluss COMPUTER IN.
Audiokabel (Zubehör)
DVD-Player oder HDTV-Dekoder
zum Audioausgang
BNC-RCA-Stecker (Zubehör)
Kein Anschluss
BR
15pol. Mini-D-Sub/BNC Adapterkabel
(Zubehör)
COMPUTER IN
Wichtige Hinweise:
• Bei den Anschlussbezeichnungen Y, PB und PR handelt es sich um Beispiele für den Fall, dass ein HDTV-Dekoder angeschlossen wird.
• Die Anschlussbezeichnungen können je nach angeschlossenem Gerät variieren.
• Nehmen Sie für den Anschluss ein 15pol. Mini-D-SUB/BNC-Adapterkabel.
• Bei manchen DVD-Playern wird das Bild möglicherweise nicht richtig projiziert.
• Beim Anschluss eines mit RGB-Ausgangsbuchsen ausgestatteten HDTV-Dekoders müssen Sie PC EINGANG im Menü SIGNAL auf RGB
stellen.
DE-11
Basisanschlüsse (Fortsetzung)
Anschluss (für Videoanlagen mit HDMI-Anschluss)
Anlagen mit HDMIAnschluss
Zum HDMI-Anschluss
HDMI IN
HDMI-Kabel (mit HDMI-Logo) (Zubehör)
Wichtige Hinweise:
• Verwenden Sie ein im Handel erhältliches HDMI-Kabel (mit HDMI-Logo).
• Für die Audioeingabe braucht kein separates Kabel angeschlossen zu werden. Die Eingabe sowohl der Video- als auch der Audiosignale erfolgt
über dasselbe HDMI-Kabel.
• Wenn keine HDMI-Audiosignale ausgegeben werden, kann die Ausgabe durch Ausschalten des Videogeräts bei bestehender Verbindung zwischen Videogerät und Projektor und anschließendes Wiedereinschalten aktiviert werden.
• Einige Kabel können je nach Größe und Form ihrer Anschlussstecker eventuell nicht ordnungsgemäß angeschlossen werden.
• Wenn das Videogerät über einen Splitter angeschlossen wird, muss der Splitter den Standard HDMI 1.3 Deep Color erfüllen. Wird ein Splitter
verwendet, der den HDMI 1.3 Standard nicht erfüllt, kann das zu Fehlfunktionen beim Projektor führen. Es wird beispielsweise kein Bild ausgegeben.
Wenn Sie diesen Projektor und ein Digitalgerät (z. B. ein DVD-Spieler) über den HDMI-Anschluss verbinden, wird die
Farbe Schwarz je nach Art des verbundenen Geräts in einem sehr dunklen, satten Farbton angezeigt.
• Dies hängt von der Einstellung des Schwarzpegels des angeschlossenen Geräts ab. Für die digitale Übertragung von Bilddaten gibt es zwei
Methoden, in denen jeweils eine andere Einstellung für den Schwarzpegel verwendet wird. Je nach verwendeter Methode zur Übertragung der
digitalen Daten unterscheiden sich daher die Spezi?kationen des Signalausgangs von DVD-Spielern.
• Einige DVD-Spieler sind mit einer Funktion zum Wechseln der Methoden zur Ausgabe von Digitalsignalen ausgestattet. Wenn Ihr DVD-Spieler
diese Funktion unterstützt, nehmen Sie folgende Einstellungen vor.
EXPAND oder ENHANCED J NORMAL
• Weitere Details entnehmen Sie bitte dem Benutzerhandbuch des DVD-Spielers.
• Stellen Sie EINGANGSPEGEL des SONDERFUNKTIONEN im BILD EINSTELLUNG-Men¸ entsprechend des verwendeten Ger‰tes ein.
DE-12
Basisanschlüsse (Fortsetzung)
Projektor + Computer
Für Computer mit Mini D-SUB
RGB-Kabel für PC (Zubehör)
Erforderlich bei Ausgabe an
PC-Monitor und Projektor.
Computer
AUDIO
OUT
MONITOR OUT
AUDIO IN-1
oder IN-2
Audio-Kabel (Zubehör)
RGB-Kabel für PC
COMPUTER IN
zum Monitoranschluss
PC-Audiokabel (Zubehör) zum PC-Audioausgang
Für Analoganschluss:
1. Schließen Sie ein Ende des mitgelieferten RGB-Kabels an den COMPUTER IN-Anschluss (1, 2) des Projektors an.
2. Schließen Sie das andere Ende des RGB-Kabels an den Monitoranschluss des Computers an.
Für Monitoranschluss:
Schließen Sie das RGB-Kabel vom Monitor an den MONITOR OUT-Anschluss des Projektors an.
• Je nach Art des Eingangssignals werden die Bilder möglicherweise nicht korrekt angezeigt. Lesen Sie die Bedienungsanleitung des Monitors.
• Signale werden über den Anschluss COMPUTER IN (1 oder 2) des Projektors eingespeist.
• Im STANDBY Modus erfolgt keine Ausgabe über MONITOR OUT.
• Werden Signale von beiden COMPUTER IN-Anschlüssen (1 und 2) eingespeist, werden die Bilder von dem im Projektormenü momentan oder
zuletzt gewählten Anschluss (1 oder 2) projiziert.
Wichtige Hinweise:
• Wenn Sie ein längeres RGB-Kabel als das mitgelieferte verwenden, kann sich die Bildqualität verschlechtern.
• Manche Computer benötigen für den Anschluss an diesen Projektor möglicherweise zusätzliche Anschlüsse oder analoge RGB-Adapter. Wen-
den Sie sich für weitere Informationen an Ihren Händler.
• Dieser Projektor verwendet eine Stereo-Minibuchse als Audioeingang. Überprüfen Sie den Typ der Audio-Ausgangsbuchse des angeschlosse-
nen Computers und bereiten Sie ein passendes Kabel für den Anschluss vor.
• Manche Computer verfügen nicht über eineAudioausgangsbuchse.
• Der Lautsprecherausgang ist mono.
• Wenn Sie das Audiokabel mit dem AUDIO OUT-Anschluss verbinden, wird der Lautsprecher stummgeschaltet.
Für Macintosh-Anwender
• Wenn Ihr Macintosh keinen Videoanschluss hat, ist ein Monitorausgangsadapter erforderlich. Wenden Sie sich für weitere Informationen an
Ihren Händler.
• Manche Macintosh-Computer benötigen zum Anschließen an diesen Projektor einen MAC-Adapter für das RGBKabel. Wenden Sie sich für wei-
tere Informationen an Ihren Händler.
Über DDC
Der COMPUTER/COMPONENT VIDEO IN-1-Anschluss dieses Projektors erfüllt die DDC1/2B-Norm und der COMPUTER/COMPONENT VIDEO
DVI-D (HDCP)-Anschluss erfüllt die DDC2B-Norm. Wenn Sie einen Computer, der diese Norm unterstützt, an diese Buchse angeschlossen haben,
lädt der Computer die Daten von diesem Projektor automatisch und bereitet die Ausgabe der entsprechenden Bilder vor.
• Wenn Sie einen Computer, der diese Norm unterstützt, an diese Buchse angeschlossen haben, stecken Sie zuerst das Projektor-Netzkabel in
die Steckdose und starten erst dann den Computer.
DEUTSCH
DE-13
Vorbereitung
Vorbereiten der Projektion
1. Schließen Sie das im Lieferumfang enthaltene Netzkabel am
Projektor an.
2. Stecken Sie das Netzkabel in die Steckdose.
3. Nehmen Sie den Objektivdeckel ab.
Warnhinweise:
• Wenn der Projektor eingeschaltet ist, nicht in das Objektiv sehen.
• Der Objektivdeckel soll das Objektiv schützen. Wenn Sie den
Objektivdeckel bei eingeschaltetem Projektor auf dem Objektiv
lassen, kann sich der Deckel verformen. Nehmen Sie den Objektivdeckel vor dem Einschalten des Projektors ab.
• Eines der Netzkabel für USA, Europa, UK und Korea wird entsprechend mitgeliefert.
• Bei diesem Projektor wird ein geerdeter 3-poliger Netzstecker
eingesetzt. Entfernen Sie auf gar keinen Fall den Erdungsstift vom
Netzstecker. Wenn der Netzstecker nicht in Ihre Netzsteckdose
passen sollte, beauftragen Sie bitte einen Elektriker mit der
Umrüstung der Netzsteckdose.
• Falls das Netzkabel für die USA mit diesem Projektor mitgeliefert
wurde, schließen Sie dieses Kabel niemals an eine Steckdose
oder Spannungsversorgung mit einer anderen Spannung oder
Frequenz als angegeben an.
• Verwenden Sie zur Vermeidung von Feuer oder elektrischem
Schlag nur Wechselspannung mit 100-240 V / 50/60 Hz.
• Stellen Sie keine Gegenstände auf das Netzkabel und stellen Sie
den Projektor nicht in der Nähe von Wärmequellen auf, um eine
Beschädigung des Netzkabels zu vermeiden. Sollte das Netzkabel einmal beschädigt sein, beauftragen Sie Ihren Händler mit
dem Austausch, um sowohl Feuer als auch elektrische Schläge zu
vermeiden.
• Das Netzkabel darf nicht verändert werden. Ein verändertes Netzkabel kann Feuer oder elektrischen Schlag verursachen.
Achtung:
• Stecken Sie das Netzkabel fest ein. Ziehen Sie beim Ausstecken
nicht an den Netzkabeln sondern nur an den Netzsteckern.
• Das Netzkabel darf nie mit nassen Händen ein- oder ausgesteckt
werden. Ein Elektroschock könnte die Folge sein.
Einrichten des Projektors
Für beste Projektionsergebnisse sollten Sie das Bild auf eine flache,
in einem Winkel von 90° zum Boden aufgestellte Projektionswand projizieren.
Bei Bedarf können Sie den Projektor mit den beiden Einstellfüßen
am Boden des Projektors in die erforderliche Position neigen.
Verwenden der Einstellfüße (Vorderseite)
1. Neigen Sie den Projektor im geeigneten Winkel.
2. Drehen Sie zur Feineinstellung die Einstellfüße (Vorderseite).
Wichtig:
• Installieren Sie die Projektionswand an einer flachen Wand und in
einem 90°-Winkel zum Fußboden.
• Wird der Projektor mehr als ±10° (rechts und links) oder ±15°
(vorne und hinten) geneigt, können Störungen auftreten oder die
Lampe kann explodieren. Nur mit den Einstellfüßen können Sie
den Projektor um max. 8° neigen.
• Je nach Aufstellung von Projektor und Projektionswand werden
die Bilder möglicherweise nicht rechtwinklig oder mit ihrem
eigenen Bildseitenverhältnis von 4:3 projiziert.
• Um vertikale Trapezverzerrungen zu korrigieren, drücken Sie die
KEYSTONE-Taste am Projektor bzw. An der Fernbedienung,
sodass KEYSTONE angezeigt wird, und drücken Sie dann auf S,
T (bzw. S oder T [VOLUME] an der Fernbedienung), um das
Bild einzustellen.
In den folgenden Fällen:
Drücken Sie die TTaste
• Sie können vertikale Trapezverzerrungen korrigieren. Dieser
Anpassungsbereich ist aber für solche Korrektur eingeschränkt.
Drücken Sie die STaste
Wichtige Hinweise:
• Beim Korrigieren von Trapezverzerrungen wird der Einstellwert
angezeigt. Beachten Sie, dass es sich bei diesem Wert nicht um
den Projektionswinkel handelt.
• Der erlaubte Bereich des Einstellungswertes der Haupteinstellung
hangt von Installationsbedingungen, Eingangssignal und Auflosungseinstellungen im MENU ab.
• Wenn die Trapezverzerrungseinstellung wirksam wird, verringert
sich die Auflösung. Darüber hinaus können Streifen auftreten oder
gerade Linien erscheinen gekrümmt. Dies ist keine Fehlfunktion
des Gerätes.
• Abhängig von der Art des projizierten Videosignals und der Einstellwerte der Trapezverzerrungskorrektur können während der
Korrektur Bildstörungen auftreten. Stellen Sie in solchen Fällen die
Einstellwerte der Korrektur in den Bereich, in dem das Bild ohne
Störungen angezeigt wird.
• Beim Durchführen der Trapezverzerrungskorrektur kann es sein,
dass aufgrund der Art des Videosignals das Bild nicht richtig
angezeigt wird.
DE-14
Standardbetrieb
4
FOCUS
STANDBYON
ASPECTMAGNIFY
1, 23
53, 1, 2
Einschalten
1. Schalten Sie zuerst ein an den Projektor angeschlossenes Gerät
ein.
2. Stecken Sie das Netzkabel in die Steckdose.
• Die Netzanzeige (POWER) leuchtet auf.
• Wenn das Netzkabel nach dem Projektorbetrieb aus der
Steckdose gezogen wird, bevor der Projektor vollständig
abgekühlt ist, können die Ventilatoren beim nächsten Einstecken des Netzkabels starten und die Einschalttaste
(POWER) funktioniert möglicherweise nicht. Warten Sie in
diesem Fall, bis die Ventilatoren nicht mehr laufen und
drücken dann die Einschalttaste (POWER), damit die
Anzeige aufleuchtet.
3. Drücken Sie die Taste POWER auf dem Systemfeld oder die
Taste ON auf der Fernbedienung.
• Es kann ca. eine Minute dauern, bis die Projektorlampe
leuchtet.
• Manchmal leuchtet die Lampe nicht sofort. Warten Sie ein
paar Minuten und versuchen Sie es dann erneut.
• Nachdem die Einschalttaste (POWER) gedrückt oder der
Lampenmodus umgeschaltet worden ist, kann es zu flackernden Bildern kommen, bevor sich die Lampe stabilisiert.
Dies ist keine Fehlfunktion des Gerätes.
• Unabhängig von der Einstellung für LAMPEN MODUS im
Menü INSTALLATION, wird der Lampenmodus STANDARD
bei jedem Einschalten des Projektors standardmäßig aktiviert. Je nach zuletzt gewählter Einstellung wird der LAMPENMODUS auf STANDARD oder LOW (NIEDRIG) eingestellt.
Nach dem Einschalten der Lampe können Sie den LAMPENMODUS etwa eine Minute lang nicht umschalten.
Zustand
Stand-by - rot
Lampe leuchtet grün grün
Anzeige
Wichtige Hinweise:
• Nach dem Erlöschen durch Stromausfall oder Druckabfall am Netz
kann die Lampe seltenerweise nicht leuchten, obwohl sie wieder
eingeschaltet wird. Dann ziehen Sie das Stromkabel aus der
Steckdose aus und stecken Sie nach ca.10 Minuten wieder ein.
• Das Objektiv nicht bei eingeschalteter Lampe mit dem Objektiv-
deckel abdecken.
STATUS POWER
MENU
AV
VIEWER
UNPLUG
WIRELESS HDMIDVI
VOL PAG E
ENTER
1
COMPUTER
2
DOWN
UP
AUTO
POSITION
FREEZE
VIDEO
S-VIDEO
5
6 ZOOM
KEYSTONE
MUTE
• Der Projektor beginnt mit dem Aufwärmen, wenn die Einschalttaste (POWER) gedrückt worden ist. Während dieser Aufwärmphase können Bilder dunkler erscheinen und Steuerbefehle
werden nicht angenommen.
• Durch rotes Blinken zeigt die STATUS-Anzeige an, dass die Projektorlampe bald ausgetauscht werden sollte. Tauschen Sie die
Lampe aus, wenn die STATUS-Anzeige rot blinkt. (Siehe Seite 39
und 42.)
• In besonders heißen oder kalten Umgebungen kann die Qualität
der Bildprojektion beeinträchtigt sein. (Dies ist keine Fehlfunktion
des Gerätes.)
• Um im Falle von Problemen mit dem Projektor die Sicherheit zu
gewährleisten, verwenden Sie für die Stromzufuhr zum Projektor
eine Netzsteckdose mit einem Fehlerstromschutzschalter. Wenn
Sie nicht über eine solche Steckdose verfügen, bitten Sie Ihren
Fachhändler, eine derartige Netzsteckdose zu installieren.
4. Stellen Sie durch Drehen des Fokussierringes die Schärfe ein.
5. Wählen Sie die gewünschte externe Eingangsquelle über eine
der Tasten COMPUTER, VIDEO oder HDMI aus.
• Mit jedem Tastendruck auf COMPUTER-Taste im Bedienfeld
wird der Eingang zwischen COMPUTER1, COMPUTER2
und HDMI umgeschaltet.
• Mit jedem Tastendruck auf VIDEO-Taste im Bedienfeld wird
der Eingang zwischen VIDEO und S-VIDEO umgeschaltet.
• Beim Drücken der Tasten COMPUTER (1 oder 2), HDMI,
VIDEO oder S-VIDEO auf der Fernbedienung wechselt die
Eingangsquelle direkt mit dem jeweiligen Tastendruck.
• Der Projektor wählt das geeignete Signalformat automatisch.
Das eingestellte Signalformat wird auf der Projektionswand
angezeigt.
• Die Tasten COMPUTER, VIDEO und HDMI funktionieren
nicht, solange das Menü angezeigt wird.
• Wenn Sie COMPUTER als Eingangsquelle wählen, werden
über den Computer gelieferte Bilder unter Umständen mit
einem Flackern angezeigt. Drücken Sie in diesem Fall die
Ta st e
W
oder X auf der Fernbedienung, um das Flackern zu
verringern.
• Um das Einbrennen von Bildern in den Projektor zu vermeiden, sollten Sie Standbilder nicht über einen längeren
Zeitraum anzeigen.
6. Stellen Sie durch Drehen des Zoomrings die Bildgröße ein.
• Stellen Sie bei Bedarf die Schärfe und Größe erneut ein.
DEUTSCH
DE-15
